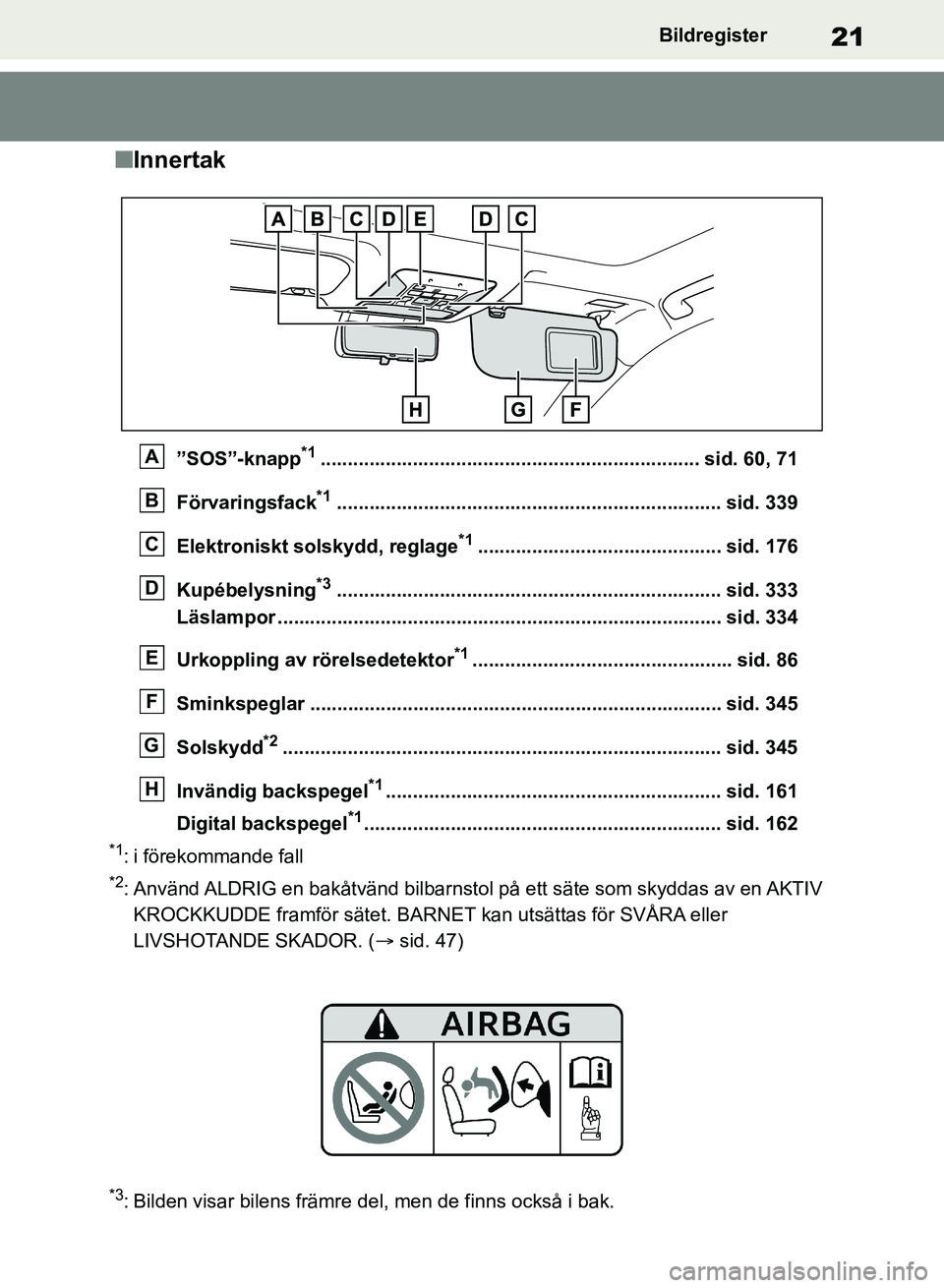

21Bildregister
nInnertak
”SOS”-knapp*1...................................................................... sid. 60, 71
Förvaringsfack
*1....................................................................... sid. 339
Elektroniskt solskydd, reglage
*1............................................. sid. 176
Kupébelysning
*3....................................................................... sid. 333
Läslampor .................................................................................. sid. 334
Urkoppling av rörelsedetektor
*1................................................ sid. 86
Sminkspeglar ............................................................................ sid. 345
Solskydd
*2................................................................................. sid. 345
Invändig backspegel
*1.............................................................. sid. 161
Digital backspegel
*1.................................................................. sid. 162
*1: i förekommande fall
*2: Använd ALDRIG en bakåtvänd bilbarnstol på ett säte som skyddas av en AKTIV KROCKKUDDE framför sätet. BARNET kan utsättas för SVÅRA eller
LIVSHOTANDE SKADOR. ( sid. 47)
*3: Bilden visar bilens främre del, men de finns också i bak.
A
B
C
D
E
F
G
H
OM42B46SE.book Page 21 Monday, December 17, 2018 12:29 PM

22Bildregister
OM42B46SE.book Page 22 Monday, December 17, 2018 12:29 PM

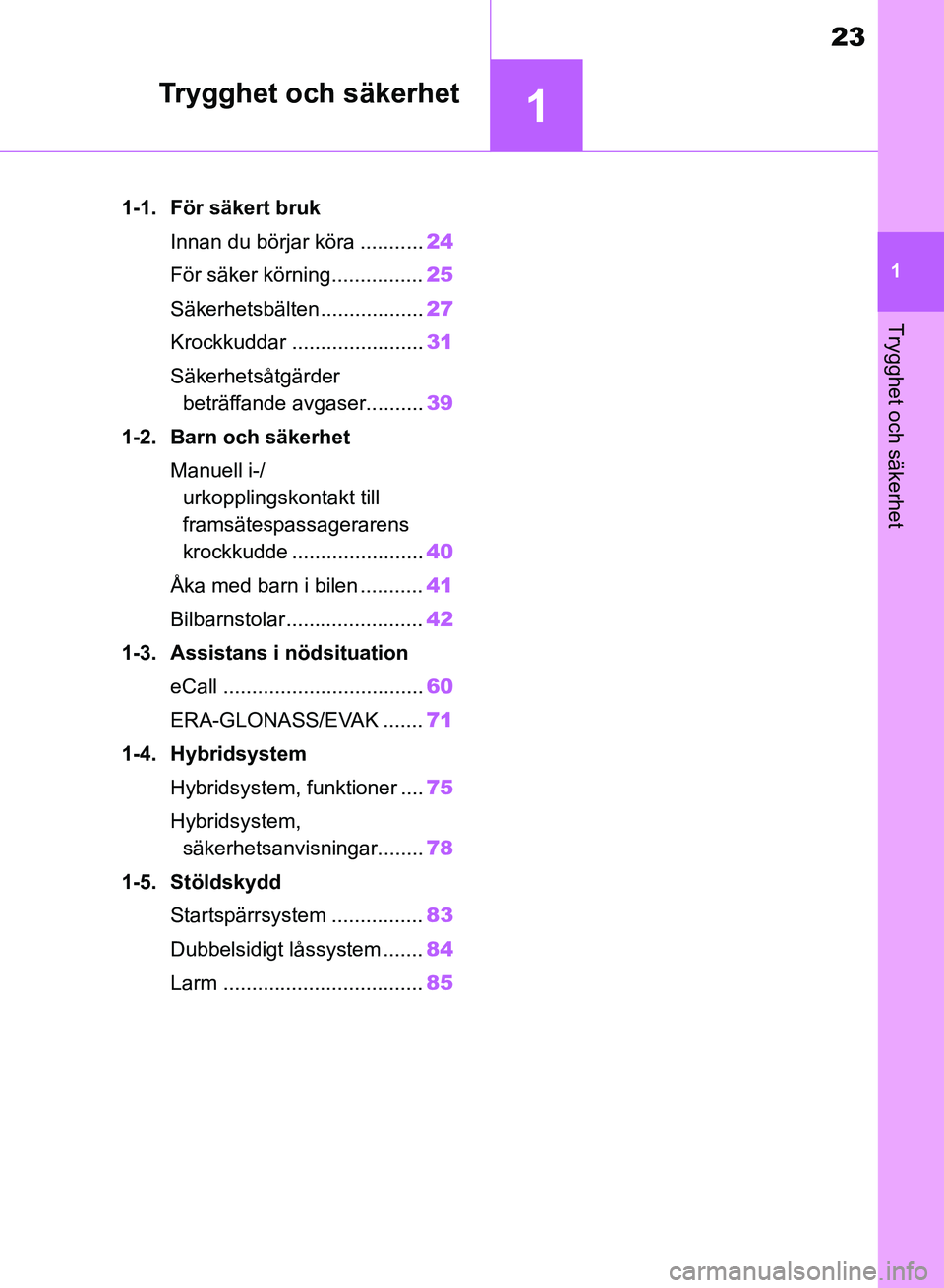

1
23
1
Trygghet och säkerhet
Trygghet och säkerhet
1-1. För säkert brukInnan du börjar köra ........... 24
För säker körning................ 25
Säkerhetsbälten.................. 27
Krockkuddar ....................... 31
Säkerhetsåtgärder beträffande avgaser.......... 39
1-2. Barn och säkerhet Manuell i-/urkopplingskontakt till
framsätespassagerarens
krockkudde ....................... 40
Åka med barn i bilen ........... 41
Bilbarnstolar........................ 42
1-3. Assistans i nödsituation eCall ................................... 60
ERA-GLONASS/EVAK ....... 71
1-4. Hybridsystem
Hybridsystem, funktioner .... 75
Hybridsystem, säkerhetsanvisningar........ 78
1-5. Stöldskydd Startspärrsystem ................ 83
Dubbelsidigt låssystem ....... 84
Larm ................................... 85
OM42B46SE.book Page 23 Monday, December 17, 2018 12:29 PM

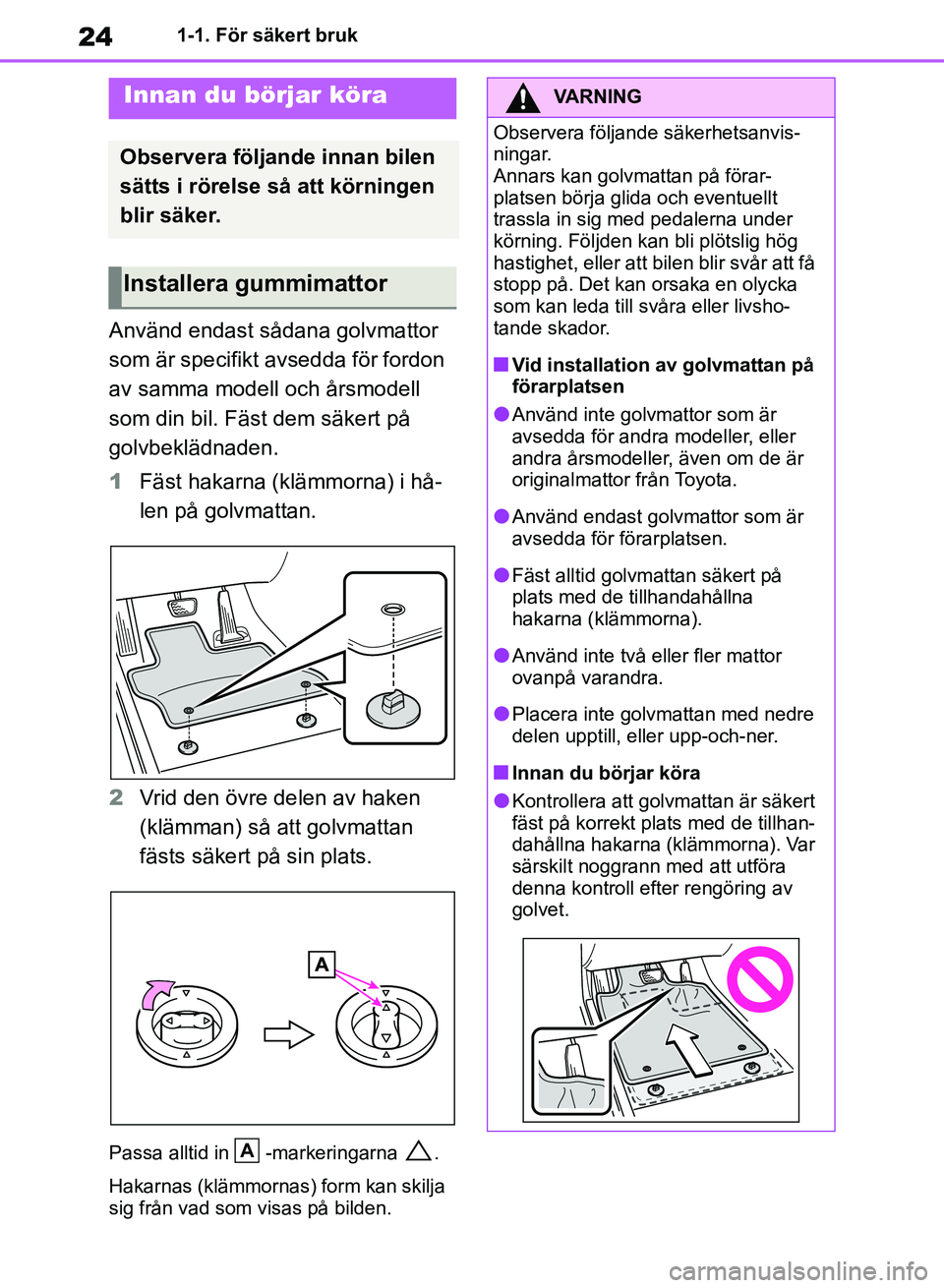

241-1. För säkert bruk
1-1.För säkert bruk
Använd endast sådana golvmattor
som är specifikt avsedda för fordon
av samma modell och årsmodell
som din bil. Fäst dem säkert på
golvbeklädnaden.
1Fäst hakarna (klämmorna) i hå-
len på golvmattan.
2 Vrid den övre delen av haken
(klämman) så att golvmattan
fästs säkert på sin plats.
Passa alltid in -markeringarna .
Hakarnas (klämmornas) form kan skilja
sig från vad som visas på bilden.
Innan du börjar köra
Observera följande innan bilen
sätts i rörelse så att körningen
blir säker.
Installera gummimattor
A
VARNING
Observera följande säkerhetsanvis-
ningar.
Annars kan golvmattan på förar-
platsen börja glida och eventuellt
trassla in sig med pedalerna under
körning. Följden kan bli plötslig hög
hastighet, eller att bilen blir svår att få
stopp på. Det kan orsaka en olycka
som kan leda till svåra eller livsho-
tande skador.
nVid installation av golvmattan på
förarplatsen
lAnvänd inte gol vmattor som är
avsedda för andra modeller, eller
andra årsmodeller, även om de är
originalmattor från Toyota.
lAnvänd endast golvmattor som är
avsedda för förarplatsen.
lFäst alltid golvmattan säkert på
plats med de tillhandahållna
hakarna (klämmorna).
lAnvänd inte två eller fler mattor
ovanpå varandra.
lPlacera inte golvmattan med nedre
delen upptill, eller upp-och-ner.
nInnan du börjar köra
lKontrollera att golvmattan är säkert
fäst på korrekt plats med de tillhan-
dahållna hakarna (klämmorna). Var
särskilt noggrann med att utföra
denna kontroll efter rengöring av
golvet.
OM42B46SE.book Page 24 Monday, December 17, 2018 12:29 PM

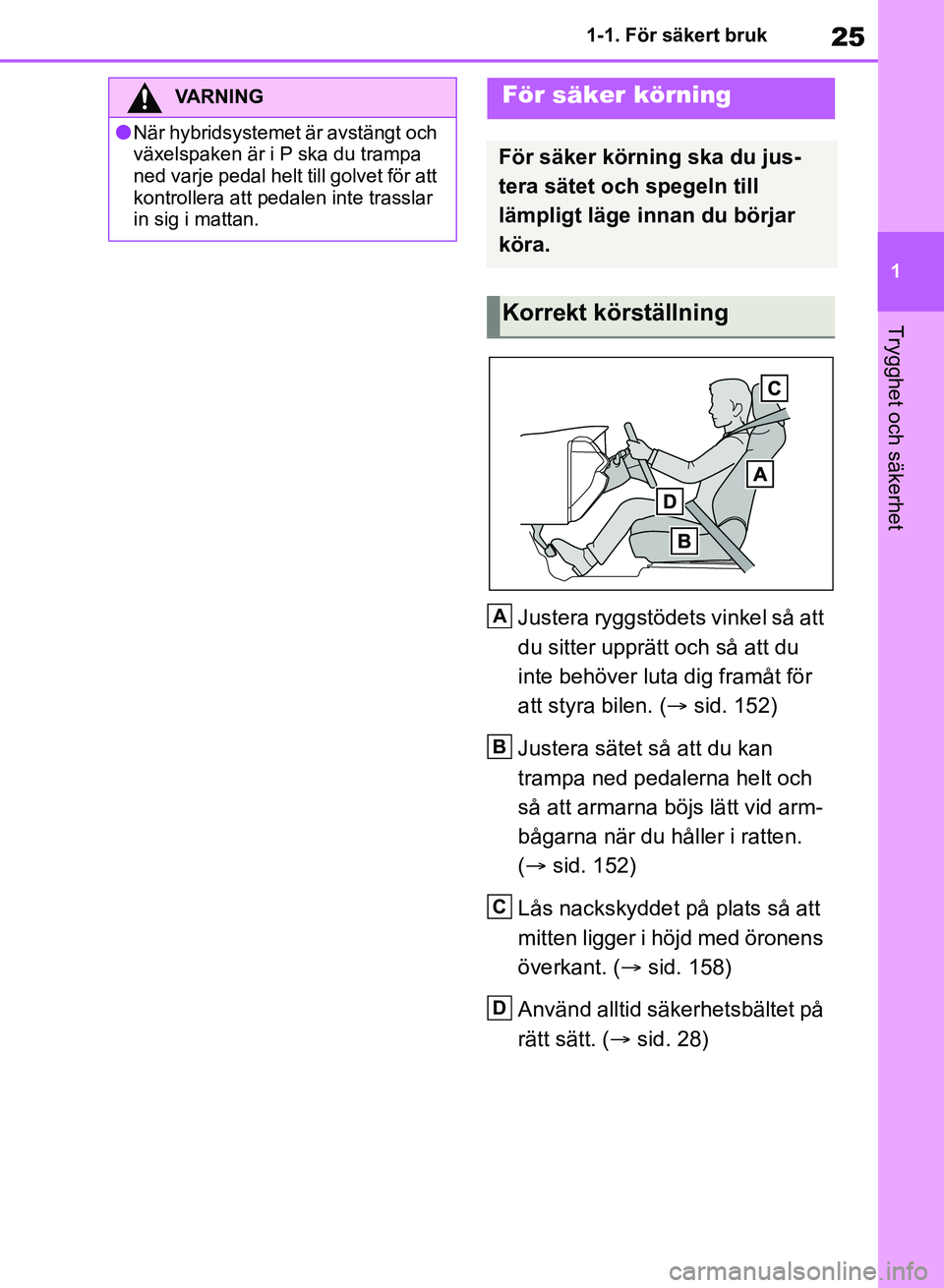

25
1
1-1. För säkert bruk
Trygghet och säkerhet
Justera ryggstödets vinkel så att
du sitter upprätt och så att du
inte behöver luta dig framåt för
att styra bilen. (
sid. 152)
Justera sätet så att du kan
trampa ned pedalerna helt och
så att armarna böjs lätt vid arm-
bågarna när du håller i ratten.
(  sid. 152)
Lås nackskyddet på plats så att
mitten ligger i höjd med öronens
överkant. ( sid. 158)
Använd alltid säkerhetsbältet på
rätt sätt. ( sid. 28)
VARNING
lNär hybridsystemet är avstängt och
växelspaken är i P ska du trampa
ned varje pedal helt till golvet för att
kontrollera att pedalen inte trasslar
in sig i mattan.
För säker körning
För säker körning ska du jus-
tera sätet och spegeln till
lämpligt läge innan du börjar
köra.
Korrekt körställning
A
B
C
D
OM42B46SE.book Page 25 Monday, December 17, 2018 12:29 PM

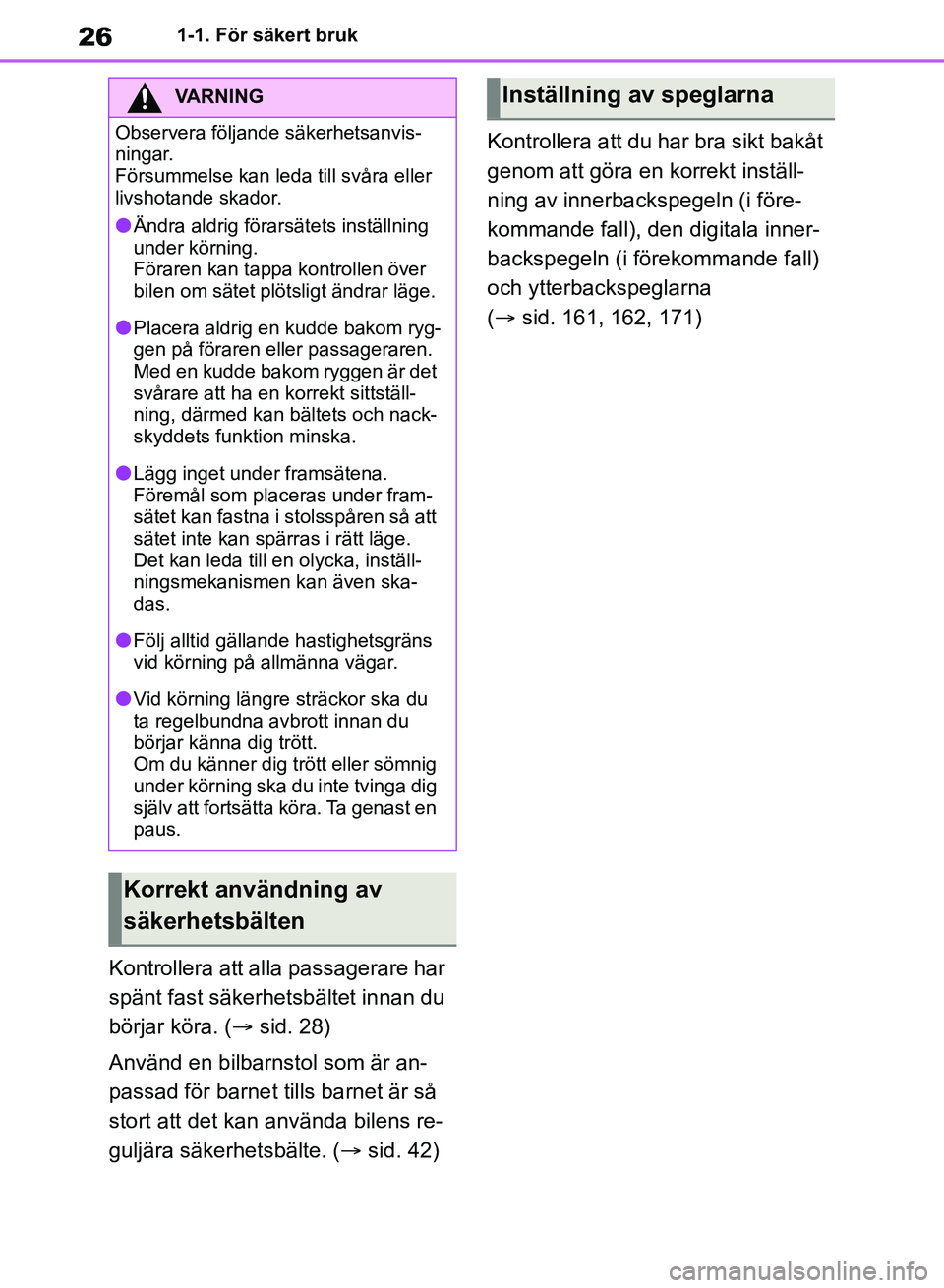

261-1. För säkert bruk
Kontrollera att alla passagerare har
spänt fast säkerhetsbältet innan du
börjar köra. (sid. 28)
Använd en bilbarnstol som är an-
passad för barn et tills barnet är så
stort att det kan använda bilens re-
guljära säkerhetsbälte. ( sid. 42) Kontrollera att du har bra sikt bakåt
genom att göra en korrekt inställ-
ning av innerbackspegeln (i före-
kommande fall), den digitala inner-
backspegeln (i förekommande fall)
och ytterbackspeglarna
(
 sid. 161, 162, 171)
VARNING
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
lÄndra aldrig förarsätets inställning
under körning.
Föraren kan tappa kontrollen över
bilen om sätet plötsligt ändrar läge.
lPlacera aldrig en kudde bakom ryg-
gen på föraren eller passageraren.
Med en kudde bakom ryggen är det
svårare att ha en korrekt sittställ-
ning, därmed kan bältets och nack-
skyddets funktion minska.
lLägg inget under framsätena.
Föremål som placeras under fram-
sätet kan fastna i st olsspåren så att
sätet inte kan spärras i rätt läge.
Det kan leda till en olycka, inställ-
ningsmekanismen kan även ska-
das.
lFölj alltid gällande hastighetsgräns
vid körning på allmänna vägar.
lVid körning längre sträckor ska du
ta regelbundna avbrott innan du
börjar känna dig trött.
Om du känner dig trött eller sömnig
under körning ska du inte tvinga dig
själv att fortsätta köra. Ta genast en
paus.
Korrekt användning av
säkerhetsbälten
Inställning av speglarna
OM42B46SE.book Page 26 Monday, December 17, 2018 12:29 PM

27
1
1-1. För säkert bruk
Trygghet och säkerhet

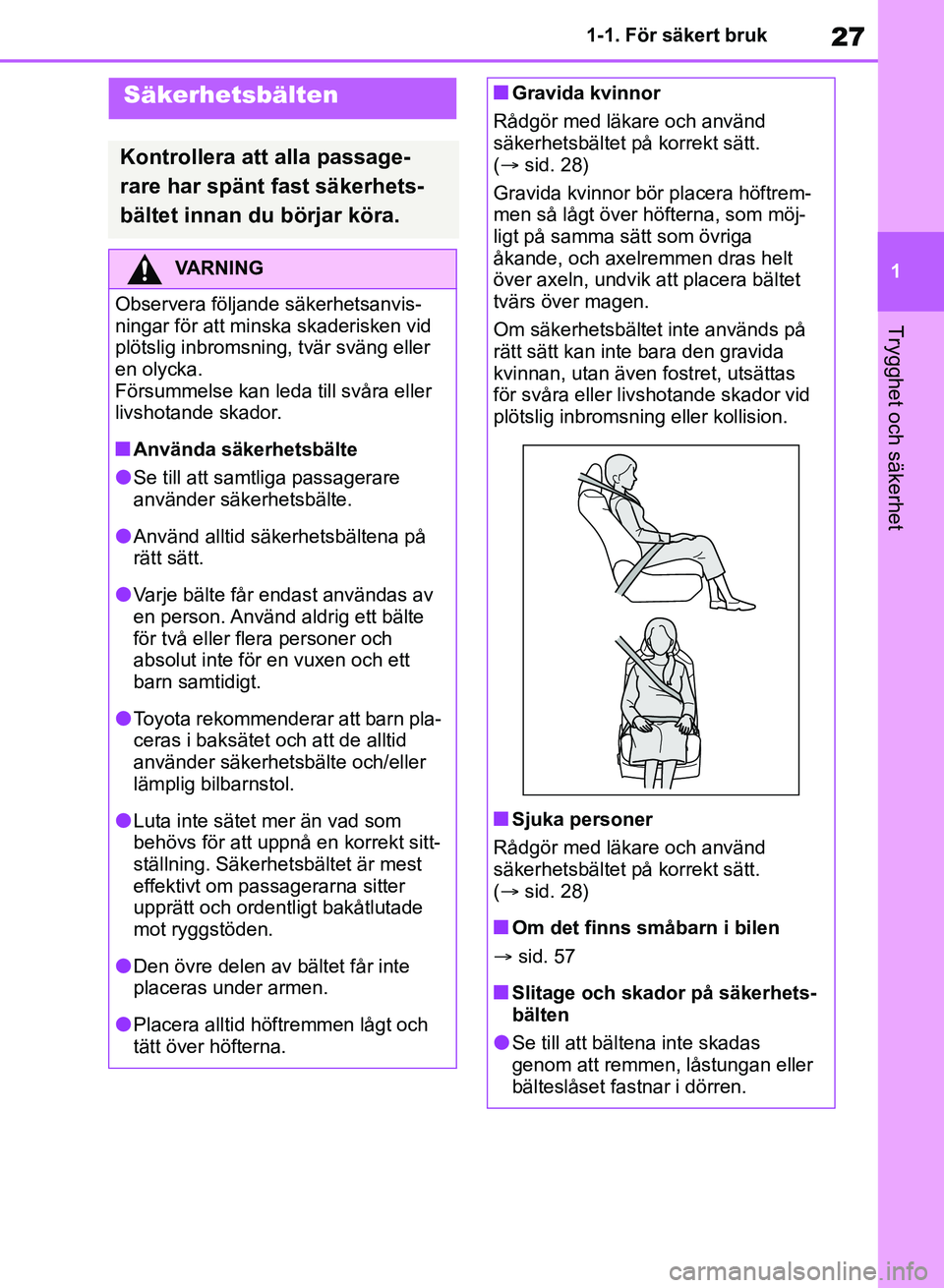

Säkerhetsbälten
Kontrollera att alla passage-
rare har spänt fast säkerhets-
bältet innan du börjar köra.
VARNING
Observera följande säkerhetsanvis-
ningar för att minska skaderisken vid
plötslig inbromsning, tvär sväng eller
en olycka.
Försummelse kan leda till svåra eller
livshotande skador.
nAnvända säkerhetsbälte
lSe till att samtliga passagerare
använder säkerhetsbälte.
lAnvänd alltid säkerhetsbältena på
rätt sätt.
lVarje bälte får endast användas av
en person. Använd aldrig ett bälte
för två eller flera personer och
absolut inte för en vuxen och ett
barn samtidigt.
lToyota rekommenderar att barn pla-
ceras i baksätet och att de alltid
använder säkerhetsbälte och/eller
lämplig bilbarnstol.
lLuta inte sätet mer än vad som
behövs för att uppnå en korrekt sitt-
ställning. Säkerhetsbältet är mest
effektivt om passagerarna sitter
upprätt och ordentligt bakåtlutade
mot ryggstöden.
lDen övre delen av bältet får inte
placeras under armen.
lPlacera alltid höftremmen lågt och
tätt över höfterna.
nGravida kvinnor
Rådgör med läkare och använd
säkerhetsbältet på korrekt sätt.
( sid. 28)
Gravida kvinnor bör placera höftrem-
men så lågt över höfterna, som möj-
ligt på samma sätt som övriga
åkande, och axelremmen dras helt
över axeln, undvik att placera bältet
tvärs över magen.
Om säkerhetsbältet inte används på
rätt sätt kan inte bara den gravida
kvinnan, utan även fostret, utsättas
för svåra eller livshotande skador vid
plötslig inbromsning eller kollision.
nSjuka personer
Rådgör med läkare och använd
säkerhetsbältet på korrekt sätt.
( sid. 28)
nOm det finns småbarn i bilen
 sid. 57
nSlitage och skador på säkerhets-
bälten
lSe till att bältena inte skadas
genom att remmen, låstungan eller
bälteslåset fastnar i dörren.
OM42B46SE.book Page 27 Monday, December 17, 2018 12:29 PM

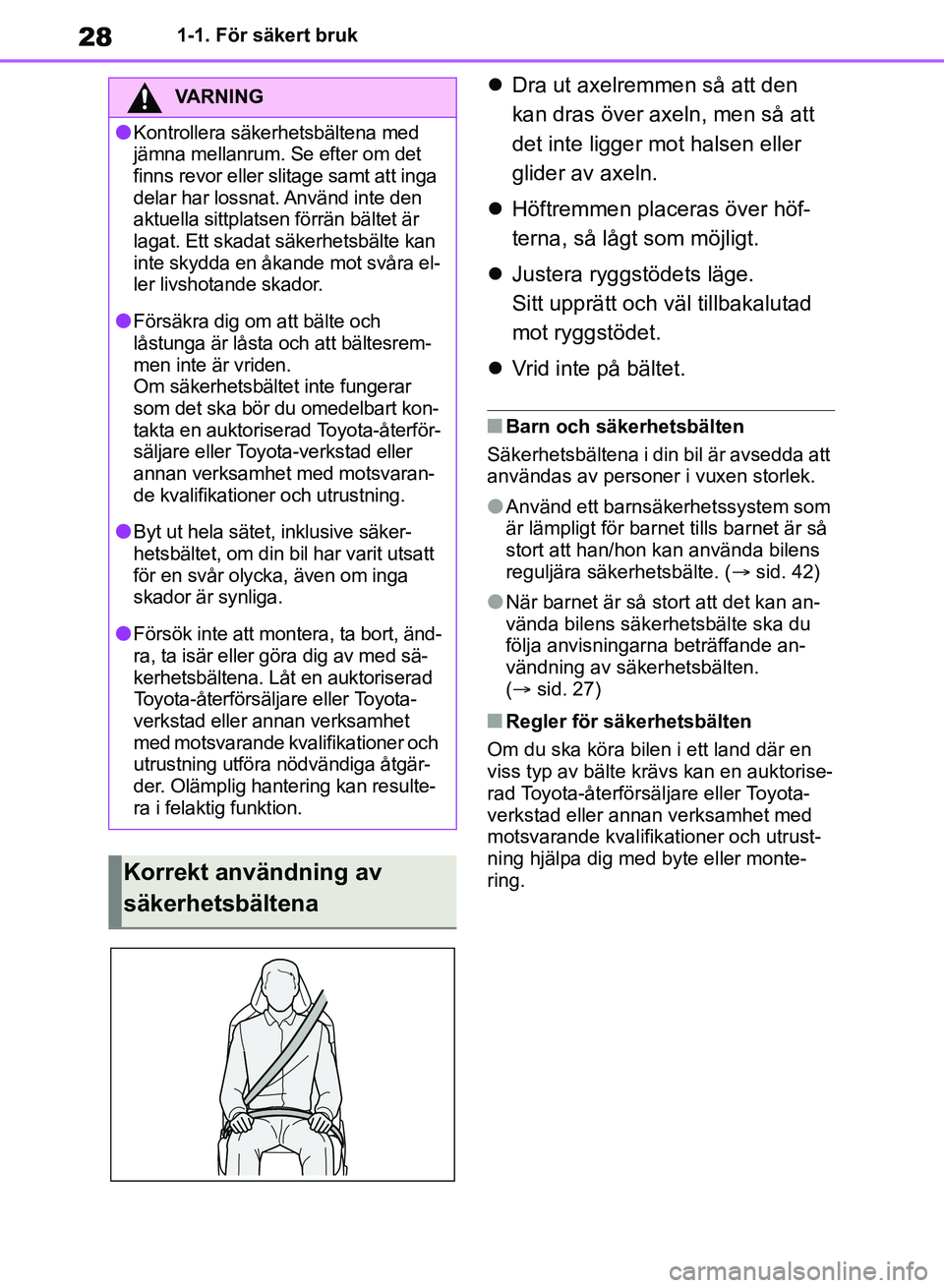

281-1. För säkert bruk
Dra ut axelremmen så att den
kan dras över axeln, men så att
det inte ligger mot halsen eller
glider av axeln.
 Höftremmen placeras över höf-
terna, så lågt som möjligt.
 Justera ryggstödets läge.
Sitt upprätt och väl tillbakalutad
mot ryggstödet.
 Vrid inte på bältet.
nBarn och säkerhetsbälten
Säkerhetsbältena i din bil är avsedda att
användas av personer i vuxen storlek.
lAnvänd ett barnsäkerhetssystem som
är lämpligt för barnet tills barnet är så
stort att han/hon kan använda bilens
reguljära säkerhetsbälte. ( sid. 42)
lNär barnet är så stort att det kan an-
vända bilens säkerhetsbälte ska du
följa anvisningarna beträffande an-
vändning av säkerhetsbälten.
( sid. 27)
nRegler för säkerhetsbälten
Om du ska köra bilen i ett land där en
viss typ av bälte krävs kan en auktorise-
rad Toyota-återförsäljare eller Toyota-
verkstad eller annan verksamhet med
motsvarande kvalifik ationer och utrust-
ning hjälpa dig med byte eller monte-
ring.
VARNING
lKontrollera säkerhetsbältena med
jämna mellanrum. Se efter om det
finns revor eller slitage samt att inga
delar har lossnat. Använd inte den
aktuella sittplatsen förrän bältet är
lagat. Ett skadat säkerhetsbälte kan
inte skydda en åkande mot svåra el-
ler livshotande skador.
lFörsäkra dig om att bälte och
låstunga är låsta och att bältesrem-
men inte är vriden.
Om säkerhetsbältet inte fungerar
som det ska bör du omedelbart kon-
takta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad eller
annan verksamhet med motsvaran-
de kvalifikationer och utrustning.
lByt ut hela sätet, inklusive säker-
hetsbältet, om din bil har varit utsatt
för en svår olycka, även om inga
skador är synliga.
lFörsök inte att montera, ta bort, änd-
ra, ta isär eller göra dig av med sä-
kerhetsbältena. Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verksamhet
med motsvarande kvalifikationer och
utrustning utföra nödvändiga åtgär-
der. Olämplig hantering kan resulte-
ra i felaktig funktion.
Korrekt användning av
säkerhetsbältena
OM42B46SE.book Page 28 Monday, December 17, 2018 12:29 PM

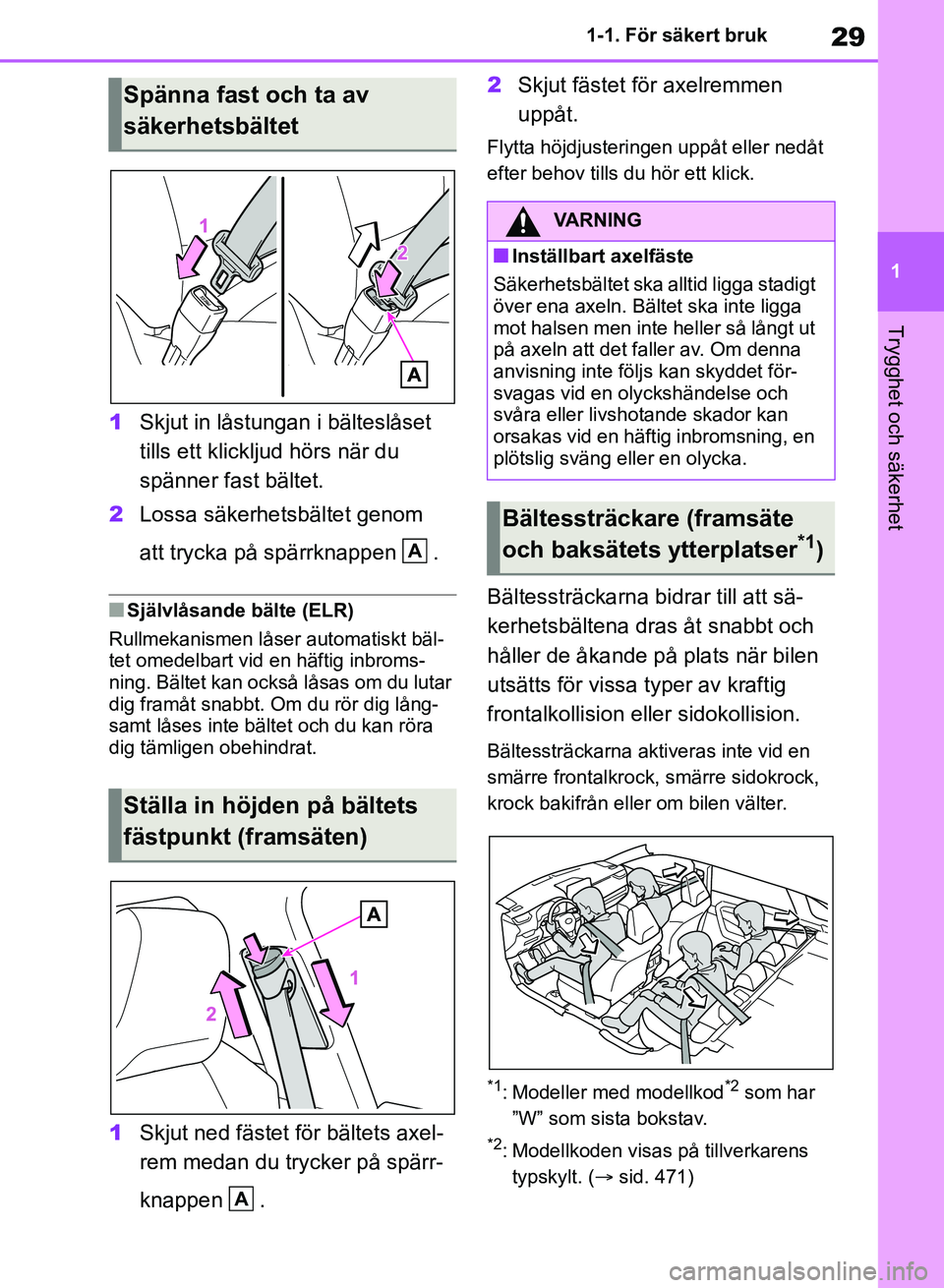

29
1
1-1. För säkert bruk
Trygghet och säkerhet
1
Skjut in låstungan i bälteslåset
tills ett klickljud hörs när du
spänner fast bältet.
2 Lossa säkerhetsbältet genom
att trycka på spärrknappen .
nSjälvlåsande bälte (ELR)
Rullmekanismen låser automatiskt bäl-
tet omedelbart vid en häftig inbroms-
ning. Bältet kan också låsas om du lutar
dig framåt snabbt. Om du rör dig lång-
samt låses inte bältet och du kan röra
dig tämligen obehindrat.
1 Skjut ned fästet för bältets axel-
rem medan du trycker på spärr-
knappen . 2
Skjut fästet för axelremmen
uppåt.
Flytta höjdjusteringen uppåt eller nedåt
efter behov tills du hör ett klick.
Bältessträckarna bi drar till att sä-
kerhetsbältena dras åt snabbt och
håller de åkande på plats när bilen
utsätts för vissa typer av kraftig
frontalkollision eller sidokollision.
Bältessträckarn a aktiveras inte vid en
smärre frontalkrock, smärre sidokrock,
krock bakifrån eller om bilen välter.
*1: Modeller med modellkod*2 som har
”W” som sista bokstav.
*2: Modellkoden visas på tillverkarens typskylt. ( sid. 471)
Spänna fast och ta av
säkerhetsbältet
Ställa in höjden på bältets
fästpunkt (framsäten)
A
A
VARNING
nInställbart axelfäste
Säkerhetsbältet ska alltid ligga stadigt
över ena axeln. Bältet ska inte ligga
mot halsen men inte heller så långt ut
på axeln att det faller av. Om denna
anvisning inte följs kan skyddet för-
svagas vid en olyckshändelse och
svåra eller livshotande skador kan
orsakas vid en häftig inbromsning, en
plötslig sväng eller en olycka.
Bältessträckare (framsäte
och baksätets ytterplatser
*1)
OM42B46SE.book Page 29 Monday, December 17, 2018 12:29 PM

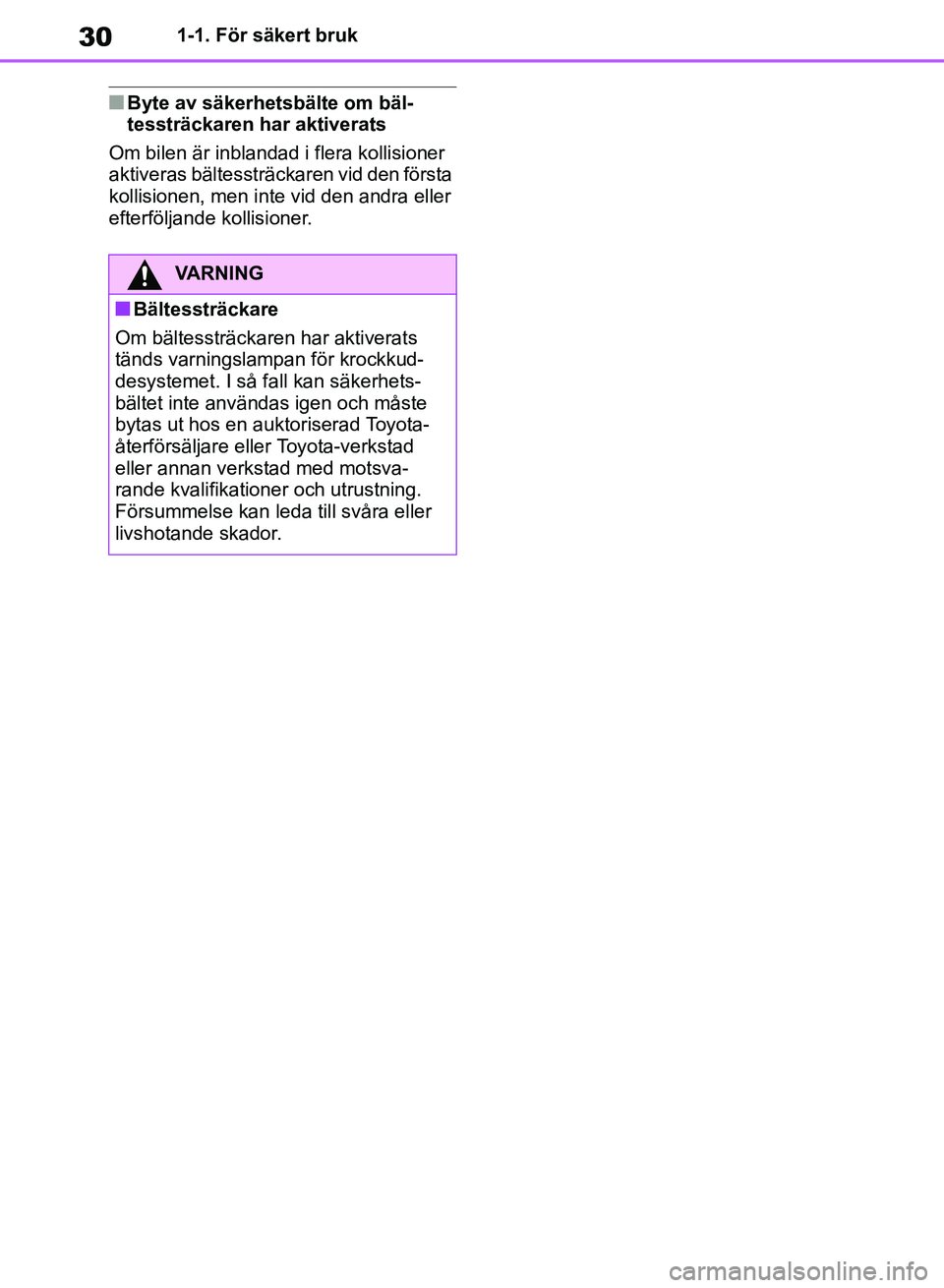

301-1. För säkert bruk
nByte av säkerhetsbälte om bäl-
tessträckaren har aktiverats
Om bilen är inblandad i flera kollisioner
aktiveras bältessträckaren vid den första
kollisionen, men inte vid den andra eller
efterföljande kollisioner.
VARNING
nBältessträckare
Om bältessträckaren har aktiverats
tänds varningslampan för krockkud-
desystemet. I så fall kan säkerhets-
bältet inte användas igen och måste
bytas ut hos en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Försummelse kan leda till svåra eller
livshotande skador.
OM42B46SE.book Page 30 Monday, December 17, 2018 12:29 PM
