TOYOTA RAV4 2018 Bruksanvisningar (in Swedish)

51
1
1-2. Barn och säkerhet
Trygghet och säkerhet

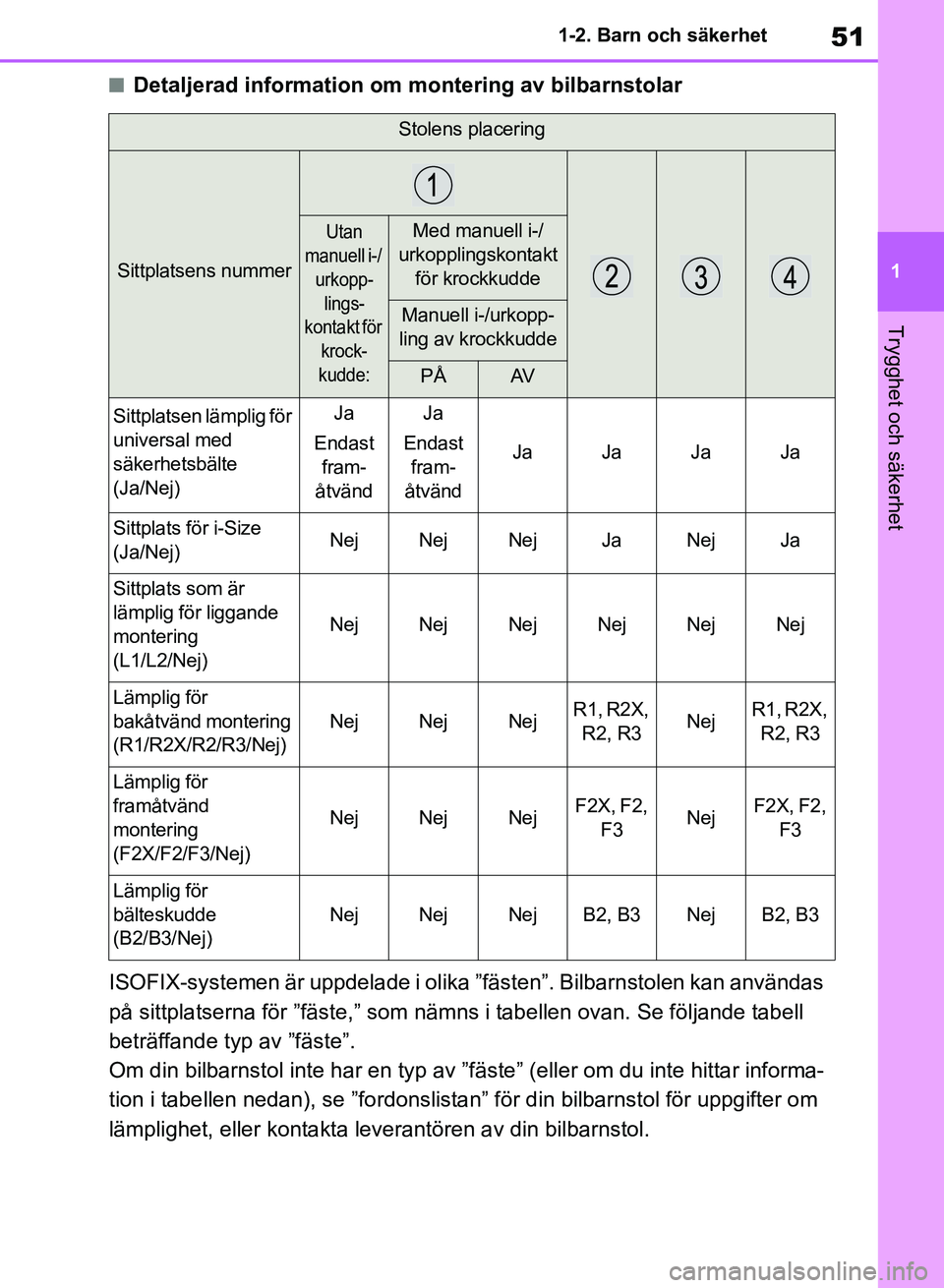

nDetaljerad information om montering av bilbarnstolar
ISOFIX-systemen är uppdelade i olika ”fästen”. Bilbarnstolen kan användas
på sittplatserna för ”fäste,” som nämns i tabellen ovan. Se följande tabell
beträffande typ av ”fäste”.
Om din bilbarnstol inte har en typ av ”fäste” (eller om du inte hittar informa-
tion i tabellen nedan), se ”fordonslistan” för din bilbarnstol för uppgifter om
lämplighet, eller kontakta leverantören av din bilbarnstol.
Stolens placering
Sittplatsens nummer
Utan
manuell i-/ urkopp-
lings-
kontakt för krock-
kudde:Med manuell i-/
urkopplingskontakt för krockkudde
Manuell i-/urkopp-
ling av krockkudde
PÅAV
Sittplatsen lämplig för
universal med
säkerhetsbälte
(Ja/Nej)Ja
Endast fram-
åtvändJa
Endast fram-
åtvänd
JaJaJaJa
Sittplats för i-Size
(Ja/Nej)NejNejNejJaNejJa
Sittplats som är
lämplig för liggande
montering
(L1/L2/Nej)
NejNejNejNejNejNej
Lämplig för
bakåtvänd montering
(R1/R2X/R2/R3/Nej)
NejNejNejR1, R2X,
R2, R3NejR1, R2X, R2, R3
Lämplig för
framåtvänd
montering
(F2X/F2/F3/Nej)
NejNejNejF2X, F2, F3NejF2X, F2, F3
Lämplig för
bälteskudde
(B2/B3/Nej)
NejNejNejB2, B3NejB2, B3
OM42B46SE.book Page 51 Monday, December 17, 2018 12:29 PM

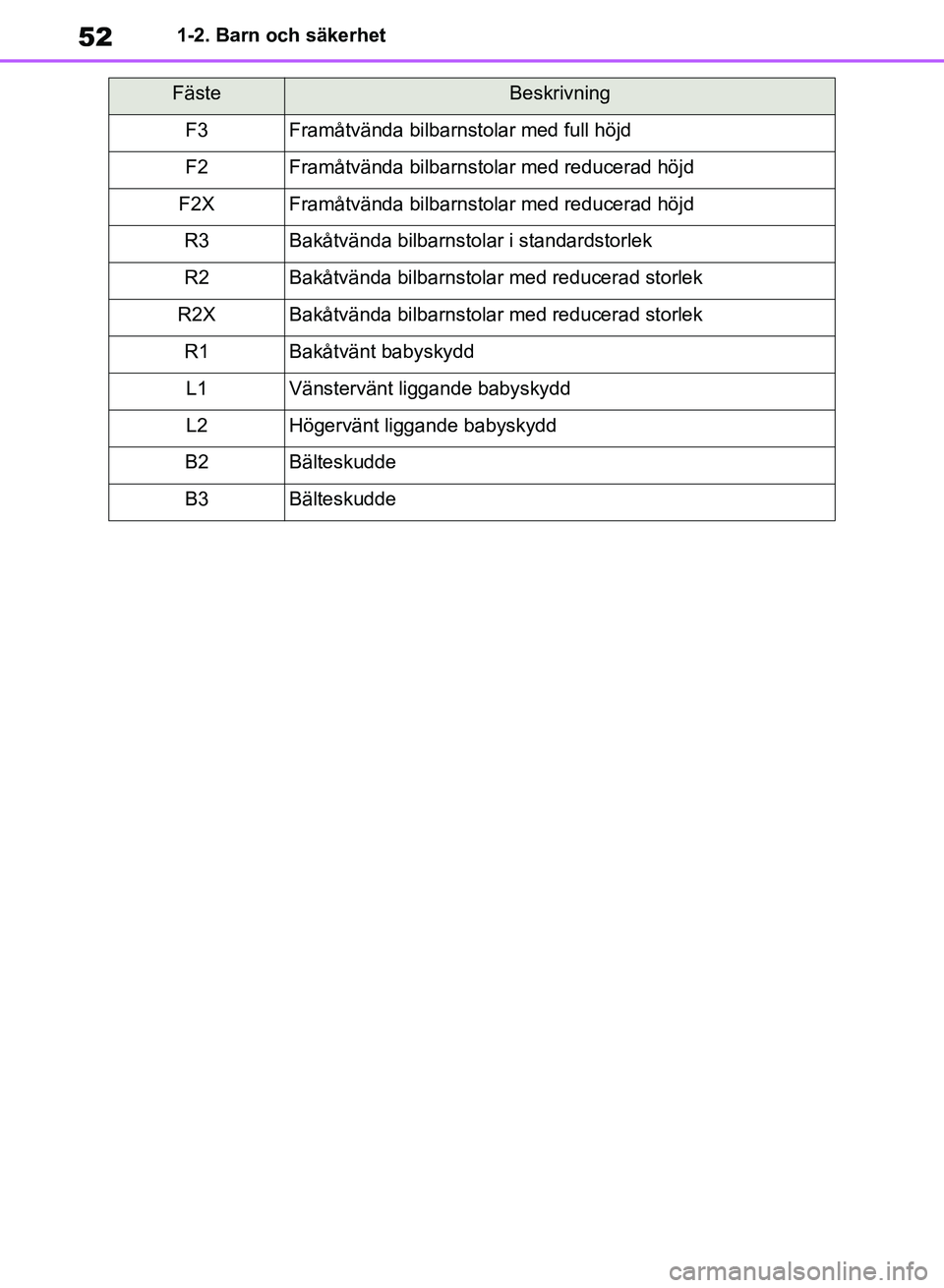

521-2. Barn och säkerhet
FästeBeskrivning
F3Framåtvända bilbarnstolar med full höjd
F2Framåtvända bilbarnstolar med reducerad höjd
F2XFramåtvända bilbarnstolar med reducerad höjd
R3Bakåtvända bilbarnstolar i standardstorlek
R2Bakåtvända bilbarnstolar med reducerad storlek
R2XBakåtvända bilbarnstolar med reducerad storlek
R1Bakåtvänt babyskydd
L1Vänstervänt liggande babyskydd
L2Högervänt liggande babyskydd
B2Bälteskudde
B3Bälteskudde
OM42B46SE.book Page 52 Monday, December 17, 2018 12:29 PM

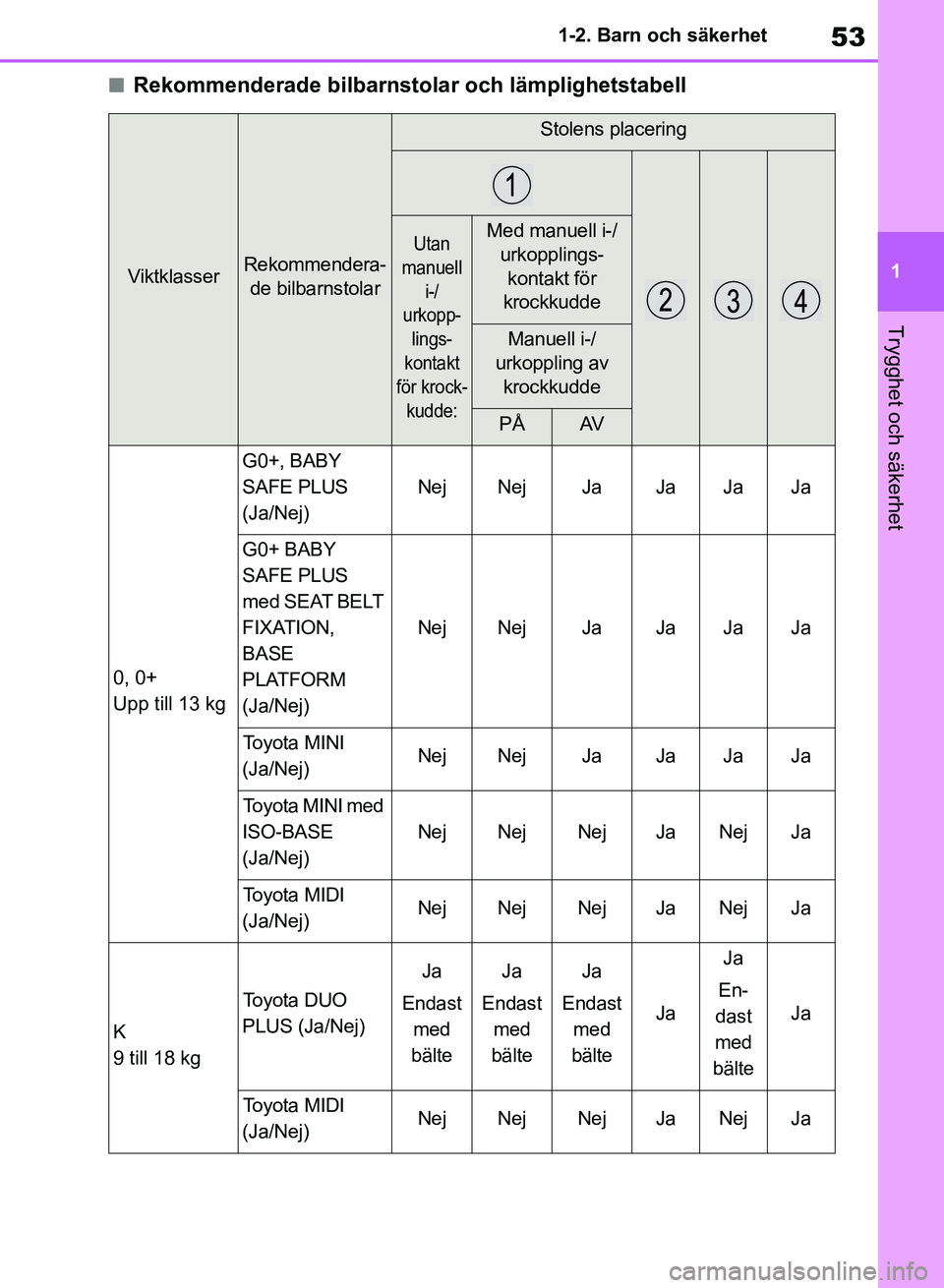

53
1
1-2. Barn och säkerhet
Trygghet och säkerhet
nRekommenderade bilbarnstolar och lämplighetstabell
ViktklasserRekommendera-
de bilbarnstolar
Stolens placering
Utan
manuell i-/
urkopp-
lings-
kontakt
för krock-
kudde:Med manuell i-/ urkopplings-kontakt för
krockkudde
Manuell i-/
urkoppling av krockkudde
PÅAV
0, 0+
Upp till 13 kg
G0+, BABY
SAFE PLUS
(Ja/Nej)
NejNejJaJaJaJa
G0+ BABY
SAFE PLUS
med SEAT BELT
FIXATION,
BASE
PLATFORM
(Ja/Nej)
NejNejJaJaJaJa
Toyota MINI
(Ja/Nej)NejNejJaJaJaJa
Toyota MINI med
ISO-BASE
(Ja/Nej)
NejNejNejJaNejJa
Toyota MIDI
(Ja/Nej)NejNejNejJaNejJa
K
9 till 18 kg
Toyota DUO
PLUS (Ja/Nej)
Ja
Endast med
bälteJa
Endast med
bälteJa
Endast med
bälte
Ja
Ja
En-
dast
med
bälte
Ja
Toyota MIDI
(Ja/Nej)NejNejNejJaNejJa
OM42B46SE.book Page 53 Monday, December 17, 2018 12:29 PM

541-2. Barn och säkerhet

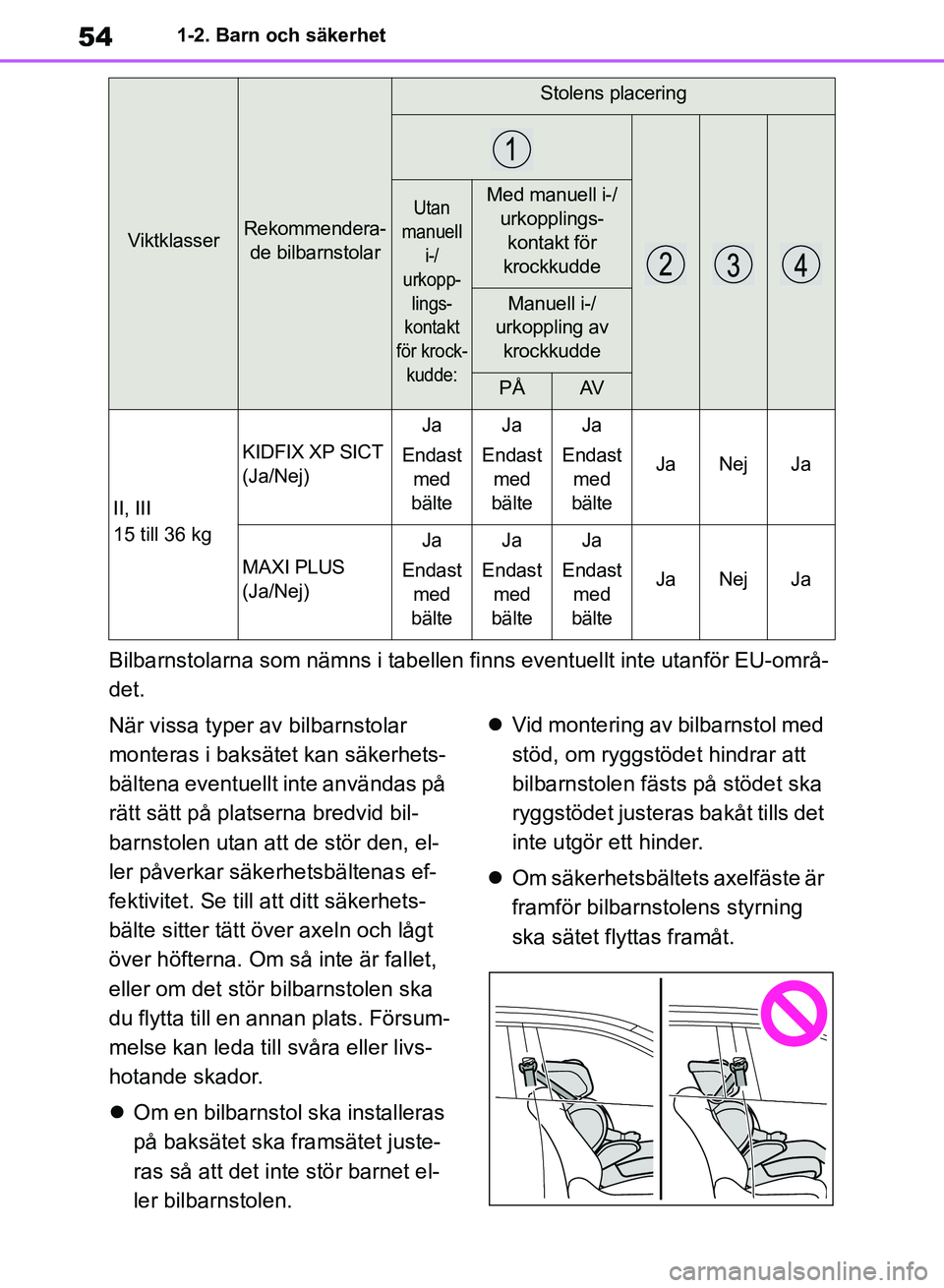

Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-områ-
det.
När vissa typer av bilbarnstolar
monteras i baksätet kan säkerhets-
bältena eventuellt inte användas på
rätt sätt på platserna bredvid bil-
barnstolen utan att de stör den, el-
ler påverkar säkerhetsbältenas ef-
fektivitet. Se till att ditt säkerhets-
bälte sitter tätt över axeln och lågt
över höfterna. Om så inte är fallet,
eller om det stör bilbarnstolen ska
du flytta till en annan plats. Försum-
melse kan leda till svåra eller livs-
hotande skador.
Om en bilbarnsto l ska installeras
på baksätet ska framsätet juste-
ras så att det inte stör barnet el-
ler bilbarnstolen. 
Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det
inte utgör ett hinder.
 Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning
ska sätet flyttas framåt.
II, III
15 till 36 kg
KIDFIX XP SICT
(Ja/Nej)
Ja
Endast med
bälteJa
Endast med
bälteJa
Endast med
bälte
JaNejJa
MAXI PLUS
(Ja/Nej)
Ja
Endast med
bälteJa
Endast med
bälteJa
Endast med
bälte
JaNejJa
ViktklasserRekommendera- de bilbarnstolar
Stolens placering
Utan
manuell i-/
urkopp-
lings-
kontakt
för krock-
kudde:Med manuell i-/ urkopplings-kontakt för
krockkudde
Manuell i-/
urkoppling av krockkudde
PÅAV
OM42B46SE.book Page 54 Monday, December 17, 2018 12:29 PM

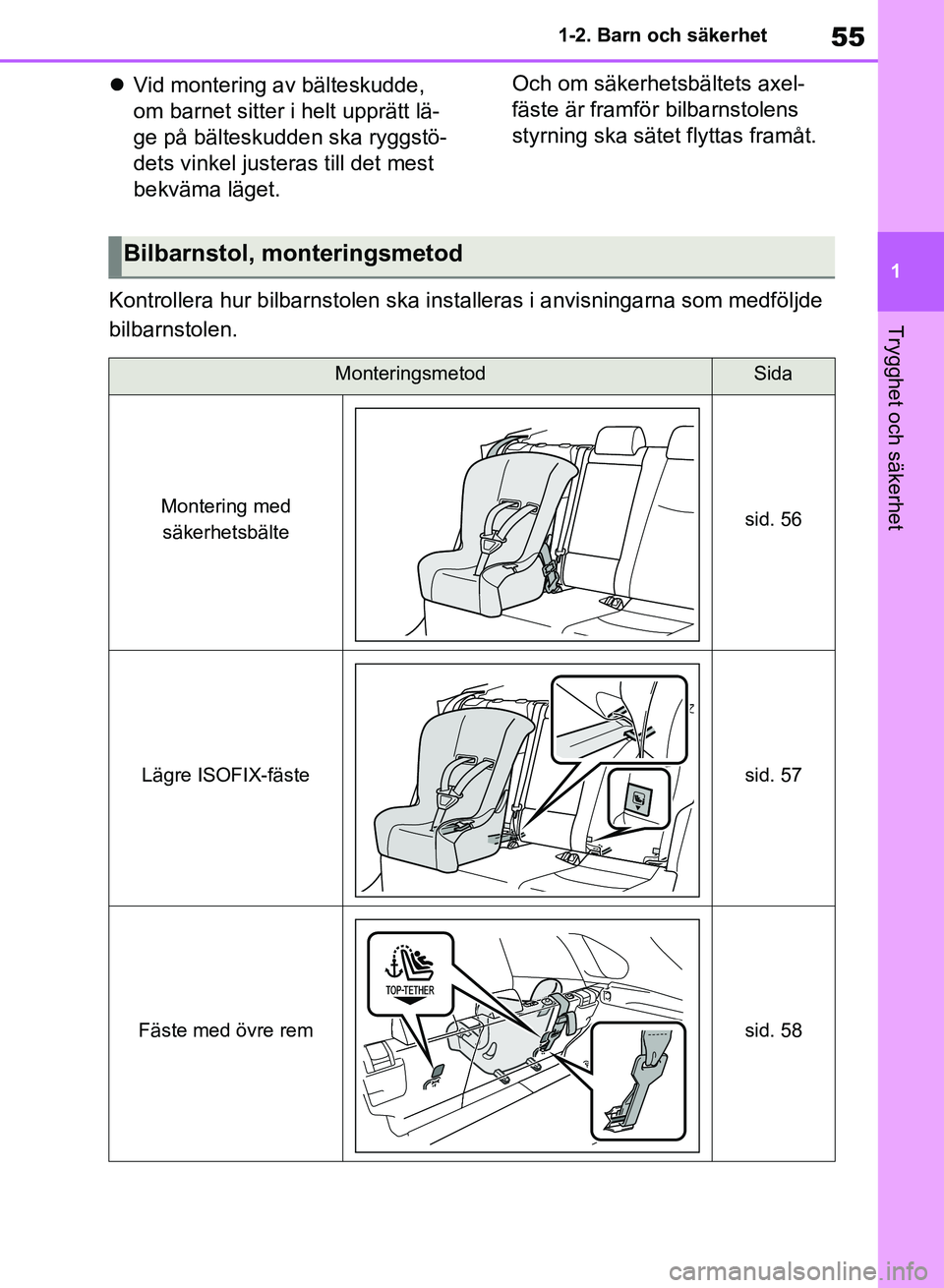

55
1
1-2. Barn och säkerhet
Trygghet och säkerhet

Vid montering av bälteskudde,
om barnet sitter i helt upprätt lä-
ge på bälteskudden ska ryggstö-
dets vinkel justeras till det mest
bekväma läget. Och om säkerhetsbältets axel-
fäste är framför
bilbarnstolens
styrning ska sätet flyttas framåt.
Kontrollera hur bilbarnstolen ska installeras i anvisninga rna som medföljde
bilbarnstolen.
Bilbarnstol, monteringsmetod
MonteringsmetodSida
Montering med säkerhetsbältesid. 56
Lägre ISOFIX-fästesid. 57
Fäste med övre remsid. 58
OM42B46SE.book Page 55 Monday, December 17, 2018 12:29 PM

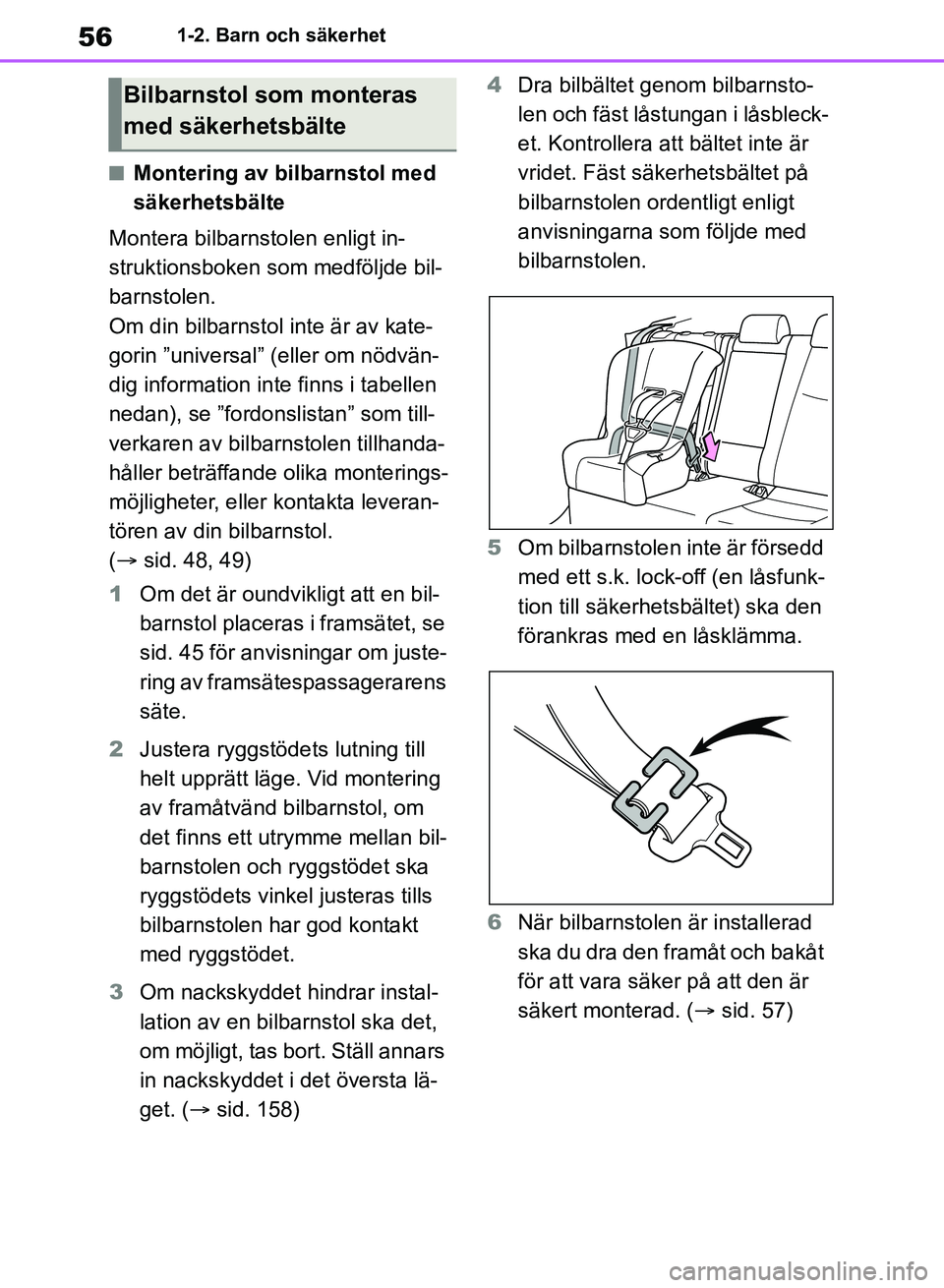

561-2. Barn och säkerhet
nMontering av bilbarnstol med
säkerhetsbälte
Montera bilbarnstolen enligt in-
struktionsboken som medföljde bil-
barnstolen.
Om din bilbarnstol inte är av kate-
gorin ”universal” (eller om nödvän-
dig information inte finns i tabellen
nedan), se ”fordonslistan” som till-
verkaren av bilbarnstolen tillhanda-
håller beträffande olika monterings-
möjligheter, eller kontakta leveran-
tören av din bilbarnstol.
(  sid. 48, 49)
1 Om det är oundvikligt att en bil-
barnstol placeras i framsätet, se
sid. 45 för anvisningar om juste-
ring av framsätespassagerarens
säte.
2 Justera ryggstödets lutning till
helt upprätt läge. Vid montering
av framåtvänd bilbarnstol, om
det finns ett utrymme mellan bil-
barnstolen och ryggstödet ska
ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt
med ryggstödet.
3 Om nackskyddet hindrar instal-
lation av en bilbarnstol ska det,
om möjligt, tas bort. Ställ annars
in nackskyddet i det översta lä-
get. ( sid. 158) 4
Dra bilbältet genom bilbarnsto-
len och fäst låstungan i låsbleck-
et. Kontrollera att bältet inte är
vridet. Fäst säkerhetsbältet på
bilbarnstolen ordentligt enligt
anvisningarna som följde med
bilbarnstolen.
5 Om bilbarnstolen inte är försedd
med ett s.k. lock-off (en låsfunk-
tion till säkerhet sbältet) ska den
förankras med en låsklämma.
6 När bilbarnstolen är installerad
ska du dra den framåt och bakåt
för att vara säke r på att den är
säkert monterad. ( sid. 57)
Bilbarnstol som monteras
med säkerhetsbälte
OM42B46SE.book Page 56 Monday, December 17, 2018 12:29 PM

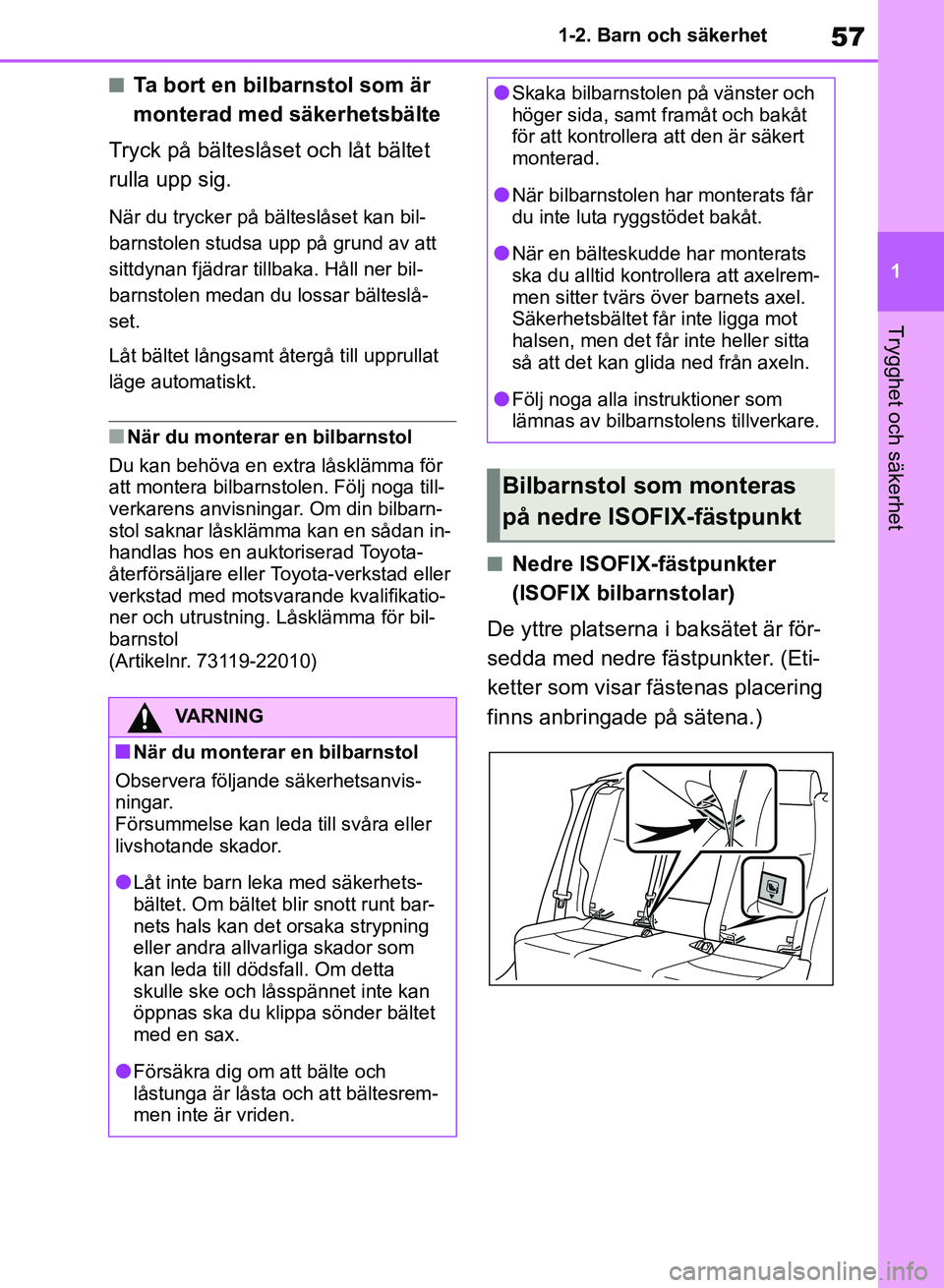

57
1
1-2. Barn och säkerhet
Trygghet och säkerhet
nTa bort en bilbarnstol som är
monterad med säkerhetsbälte
Tryck på bälteslåset och låt bältet
rulla upp sig.
När du trycker på bälteslåset kan bil-
barnstolen studsa upp på grund av att
sittdynan fjädrar tillbaka. Håll ner bil-
barnstolen medan du lossar bälteslå-
set.
Låt bältet långsamt återgå till upprullat
läge automatiskt.
nNär du monterar en bilbarnstol
Du kan behöva en extra låsklämma för
att montera bilbarnstolen. Följ noga till-
verkarens anvisningar. Om din bilbarn-
stol saknar låsklämma kan en sådan in-
handlas hos en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
verkstad med motsvarande kvalifikatio-
ner och utrustning. Låsklämma för bil-
barnstol
(Artikelnr. 73119-22010)
nNedre ISOFIX-fästpunkter
(ISOFIX bilbarnstolar)
De yttre platserna i baksätet är för-
sedda med nedre fästpunkter. (Eti-
ketter som visar fästenas placering
finns anbringade på sätena.)
VARNING
nNär du monterar en bilbarnstol
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
lLåt inte barn le ka med säkerhets-
bältet. Om bältet blir snott runt bar-
nets hals kan det orsaka strypning
eller andra allvarliga skador som
kan leda till dödsfall. Om detta
skulle ske och låsspännet inte kan
öppnas ska du klippa sönder bältet
med en sax.
lFörsäkra dig om att bälte och
låstunga är låsta och att bältesrem-
men inte är vriden.
lSkaka bilbarnstolen på vänster och
höger sida, samt framåt och bakåt
för att kontrollera att den är säkert
monterad.
lNär bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
lNär en bälteskudde har monterats
ska du alltid kontrollera att axelrem-
men sitter tvärs över barnets axel.
Säkerhetsbältet får inte ligga mot
halsen, men det får inte heller sitta
så att det kan glida ned från axeln.
lFölj noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
Bilbarnstol som monteras
på nedre ISOFIX-fästpunkt
OM42B46SE.book Page 57 Monday, December 17, 2018 12:29 PM

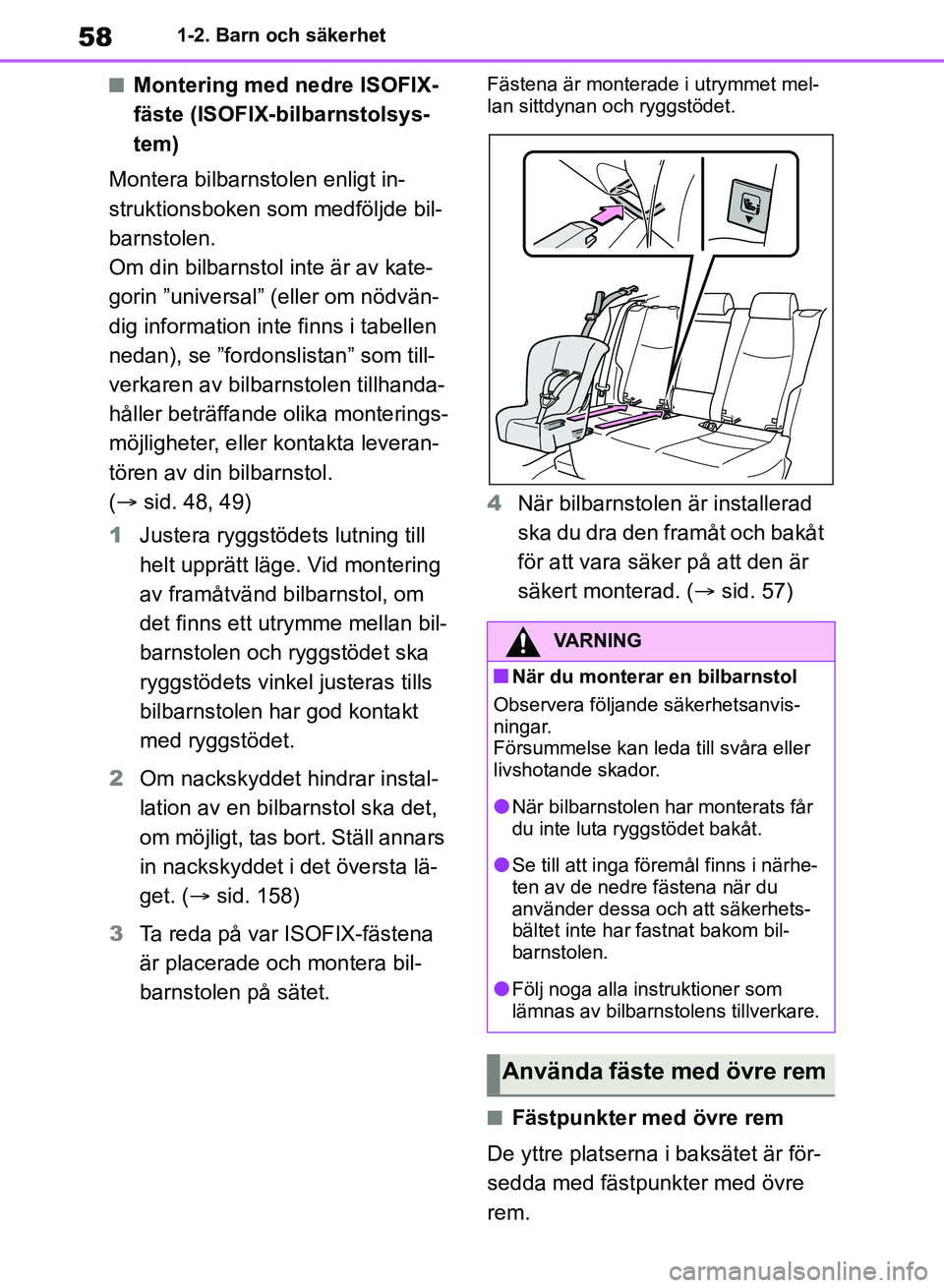

581-2. Barn och säkerhet
nMontering med nedre ISOFIX-
fäste (ISOFIX-bilbarnstolsys-
tem)
Montera bilbarnstolen enligt in-
struktionsboken som medföljde bil-
barnstolen.
Om din bilbarnstol inte är av kate-
gorin ”universal” (eller om nödvän-
dig information inte finns i tabellen
nedan), se ”fordonslistan” som till-
verkaren av bilbarnstolen tillhanda-
håller beträffande olika monterings-
möjligheter, eller kontakta leveran-
tören av din bilbarnstol.
(  sid. 48, 49)
1 Justera ryggstödets lutning till
helt upprätt läge. Vid montering
av framåtvänd bilbarnstol, om
det finns ett utrymme mellan bil-
barnstolen och ryggstödet ska
ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt
med ryggstödet.
2 Om nackskyddet hindrar instal-
lation av en bilbarnstol ska det,
om möjligt, tas bort. Ställ annars
in nackskyddet i det översta lä-
get. ( sid. 158)
3 Ta reda på var ISOFIX-fästena
är placerade och montera bil-
barnstolen på sätet.Fästena är monterade i utrymmet mel-
lan sittdynan och ryggstödet.
4När bilbarnstolen är installerad
ska du dra den framåt och bakåt
för att vara säke r på att den är
säkert monterad. ( sid. 57)
nFästpunkter med övre rem
De yttre platserna i baksätet är för-
sedda med fästpunkter med övre
rem.
VARNING
nNär du monterar en bilbarnstol
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
lNär bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
lSe till att inga föremål finns i närhe-
ten av de nedre fästena när du
använder dessa och att säkerhets-
bältet inte har fastnat bakom bil-
barnstolen.
lFölj noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
Använda fäste med övre rem
OM42B46SE.book Page 58 Monday, December 17, 2018 12:29 PM

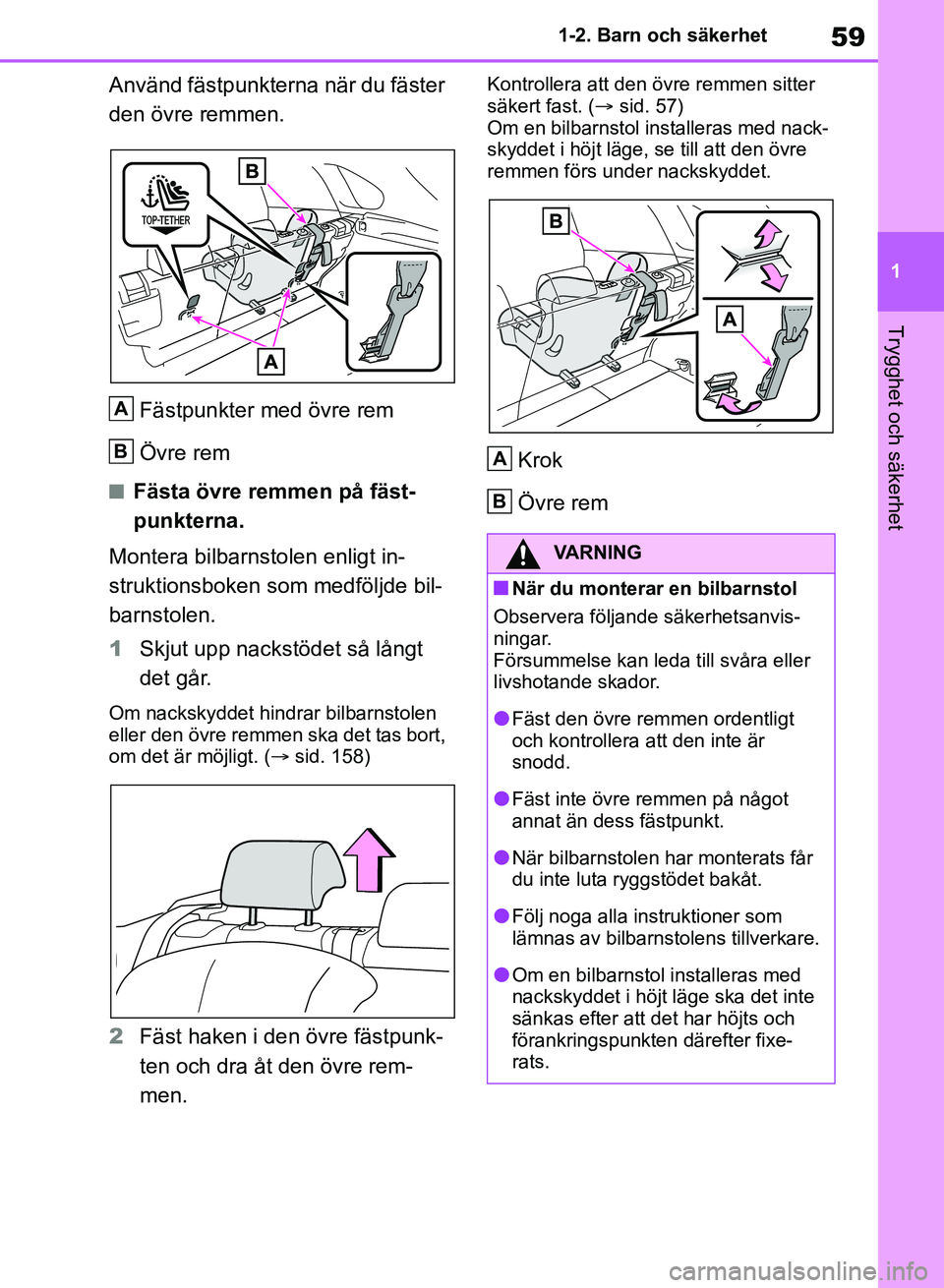

59
1
1-2. Barn och säkerhet
Trygghet och säkerhet
Använd fästpunkterna när du fäster
den övre remmen.
Fästpunkter med övre rem
Övre rem
nFästa övre remmen på fäst-
punkterna.
Montera bilbarnstolen enligt in-
struktionsboken som medföljde bil-
barnstolen.
1 Skjut upp nackstödet så långt
det går.
Om nackskyddet hindrar bilbarnstolen
eller den övre remmen ska det tas bort,
om det är möjligt. ( sid. 158)
2 Fäst haken i den övre fästpunk-
ten och dra åt den övre rem-
men.
Kontrollera att den övre remmen sitter
säkert fast. ( sid. 57)
Om en bilbarnstol installeras med nack-
skyddet i höjt läge, se till att den övre
remmen förs under nackskyddet.
Krok
Övre rem
A
B
VARNING
nNär du monterar en bilbarnstol
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
lFäst den övre remmen ordentligt
och kontrollera att den inte är
snodd.
lFäst inte övre remmen på något
annat än dess fästpunkt.
lNär bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
lFölj noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
lOm en bilbarnstol installeras med
nackskyddet i höjt läge ska det inte
sänkas efter att det har höjts och
förankringspunkten därefter fixe-
rats.
A
B
OM42B46SE.book Page 59 Monday, December 17, 2018 12:29 PM

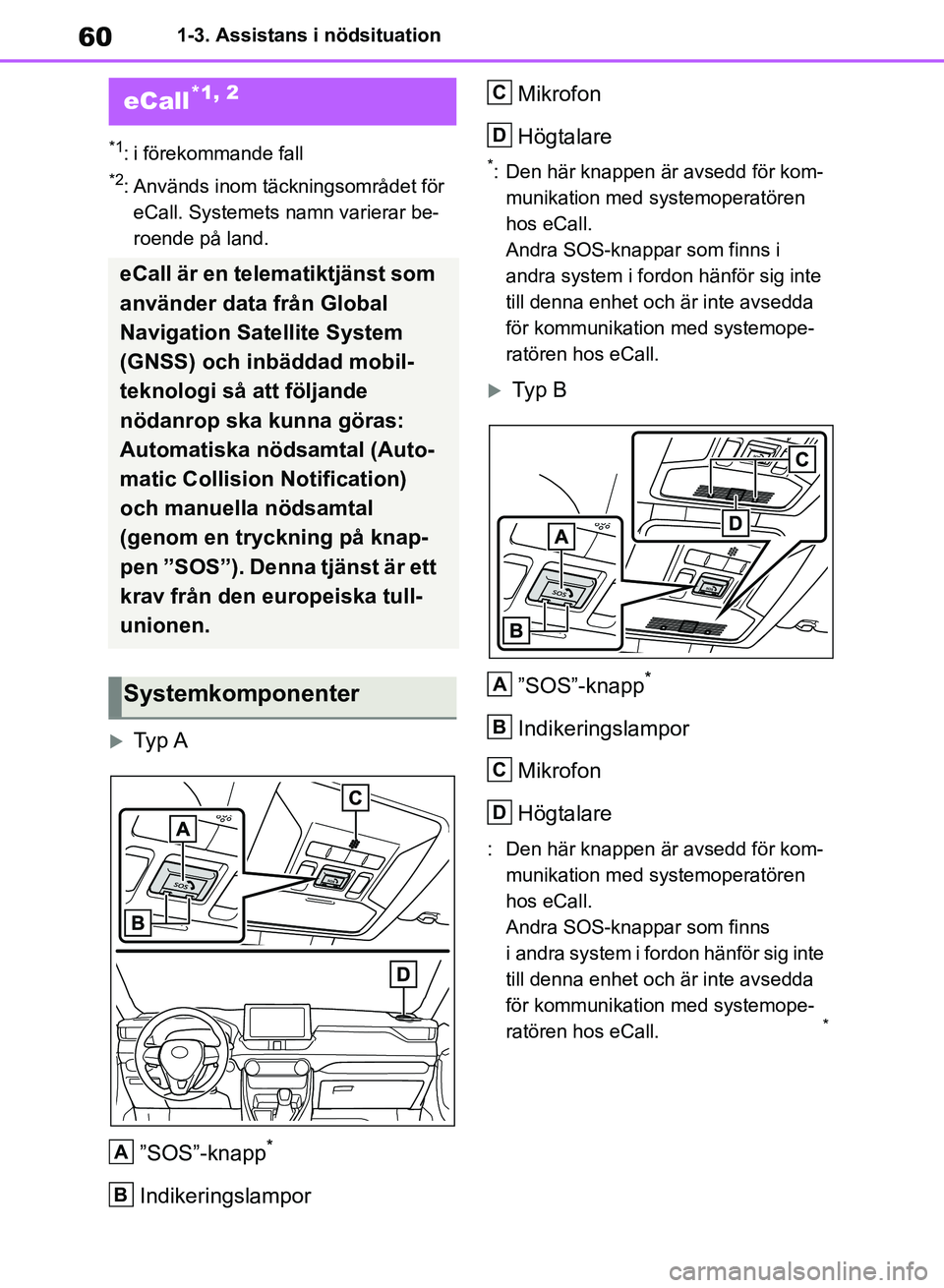

601-3. Assistans i nödsituation
1-3.Assistans i nödsituation
*1: i förekommande fall
*2: Används inom täckningsområdet för eCall. Systemets namn varierar be-
roende på land.
Typ A
”SOS”-knapp
*
Indikeringslampor Mikrofon
Högtalare
*: Den här knappen är avsedd för kom-
munikation med systemoperatören
hos eCall.
Andra SOS-knappar som finns i
andra system i ford on hänför sig inte
till denna enhet och är inte avsedda
för kommunikation med systemope-
ratören hos eCall.
Typ B
”SOS”-knapp
*
Indikeringslampor
Mikrofon
Högtalare
: Den här knappen är avsedd för kom- munikation med systemoperatören
hos eCall.
Andra SOS-knappar som finns
i andra system i fordon hänför sig inte
till denna enhet och är inte avsedda
för kommunikation med systemope-
ratören hos eCall.
*
eCall*1, 2
eCall är en telematiktjänst som
använder data från Global
Navigation Satellite System
(GNSS) och inbäddad mobil-
teknologi så att följande
nödanrop ska kunna göras:
Automatiska nödsamtal (Auto-
matic Collision Notification)
och manuella nödsamtal
(genom en tryckning på knap-
pen ”SOS”). Denna tjänst är ett
krav från den europeiska tull-
unionen.
Systemkomponenter
A
B
C
D
A
B
C
D
OM42B46SE.book Page 60 Monday, December 17, 2018 12:29 PM
