TOYOTA RAV4 2018 Bruksanvisningar (in Swedish)

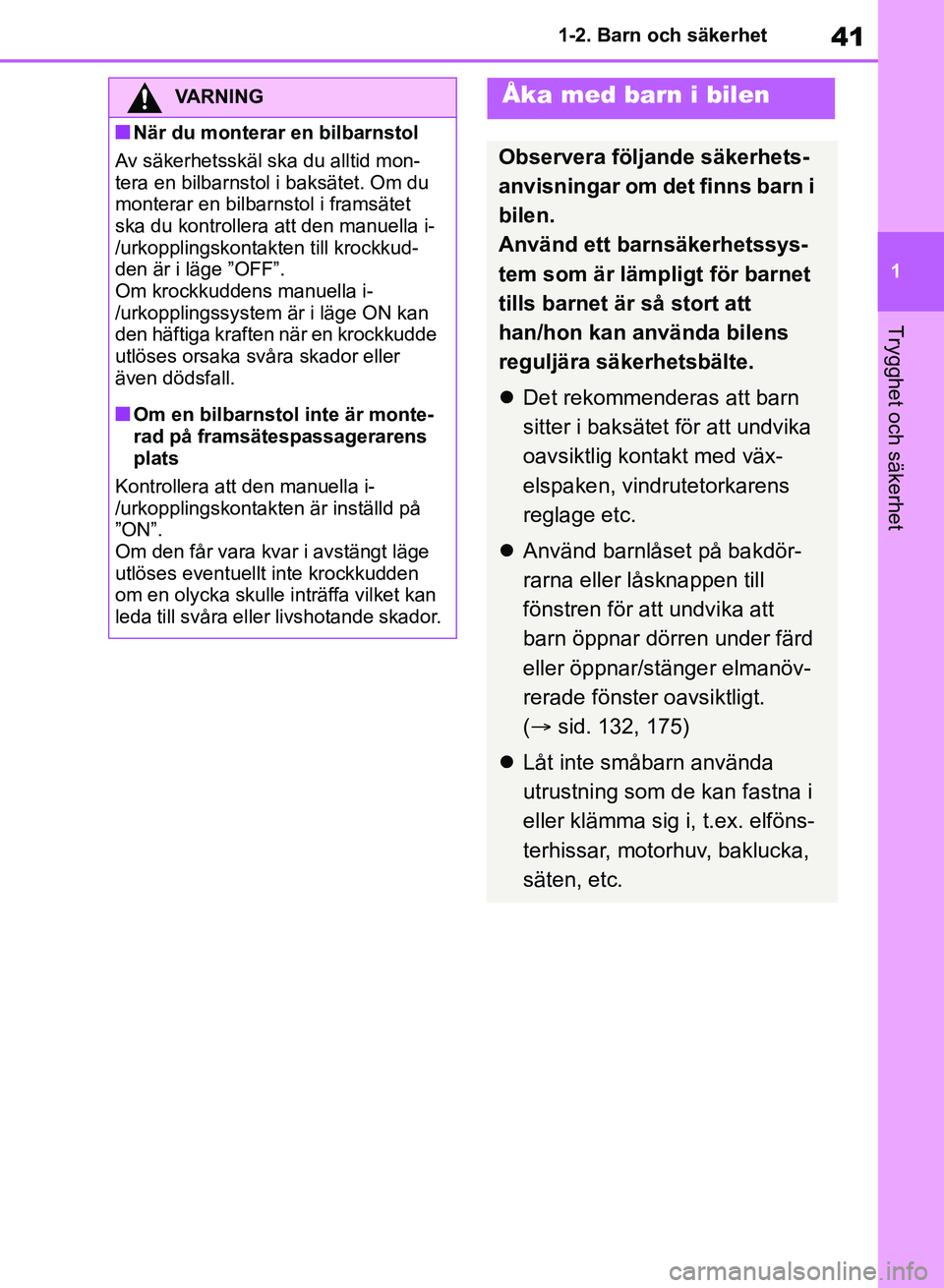

41
1
1-2. Barn och säkerhet
Trygghet och säkerhet
VARNING
nNär du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid mon-
tera en bilbarnstol i baksätet. Om du
monterar en bilbarnstol i framsätet
ska du kontrollera att den manuella i-
/urkopplingskontakten till krockkud-
den är i läge ”OFF”.
Om krockkuddens manuella i-
/urkopplingssystem är i läge ON kan
den häftiga kraften när en krockkudde
utlöses orsaka svåra skador eller
även dödsfall.
nOm en bilbarnstol inte är monte-
rad på framsätespassagerarens
plats
Kontrollera att den manuella i-
/urkopplingskontakten är inställd på
”ON”.
Om den får vara kvar i avstängt läge
utlöses eventuellt inte krockkudden
om en olycka skulle inträffa vilket kan
leda till svåra eller livshotande skador.
Åka med barn i bilen
Observera följande säkerhets-
anvisningar om det finns barn i
bilen.
Använd ett barnsäkerhetssys-
tem som är lämpligt för barnet
tills barnet är så stort att
han/hon kan använda bilens
reguljära säkerhetsbälte.
 Det rekommenderas att barn
sitter i baksätet för att undvika
oavsiktlig kontakt med väx-
elspaken, vindrutetorkarens
reglage etc.
 Använd barnlåset på bakdör-
rarna eller låsknappen till
fönstren för att undvika att
barn öppnar dörren under färd
eller öppnar/stänger elmanöv-
rerade fönster oavsiktligt.
( sid. 132, 175)
 Låt inte småbarn använda
utrustning som de kan fastna i
eller klämma sig i, t.ex. elföns-
terhissar, motorhuv, baklucka,
säten, etc.
OM42B46SE.book Page 41 Monday, December 17, 2018 12:29 PM

421-2. Barn och säkerhet
Kom ihåg: sid. 44
När du använder en bilbarnstol:
sid. 45
Lämpliga placeringar av bilbarnstol:
sid. 48
Bilbarnstol, monteringsmetod:
sid. 55
• Montering med säkerhetsbälte: sid. 56
VARNING

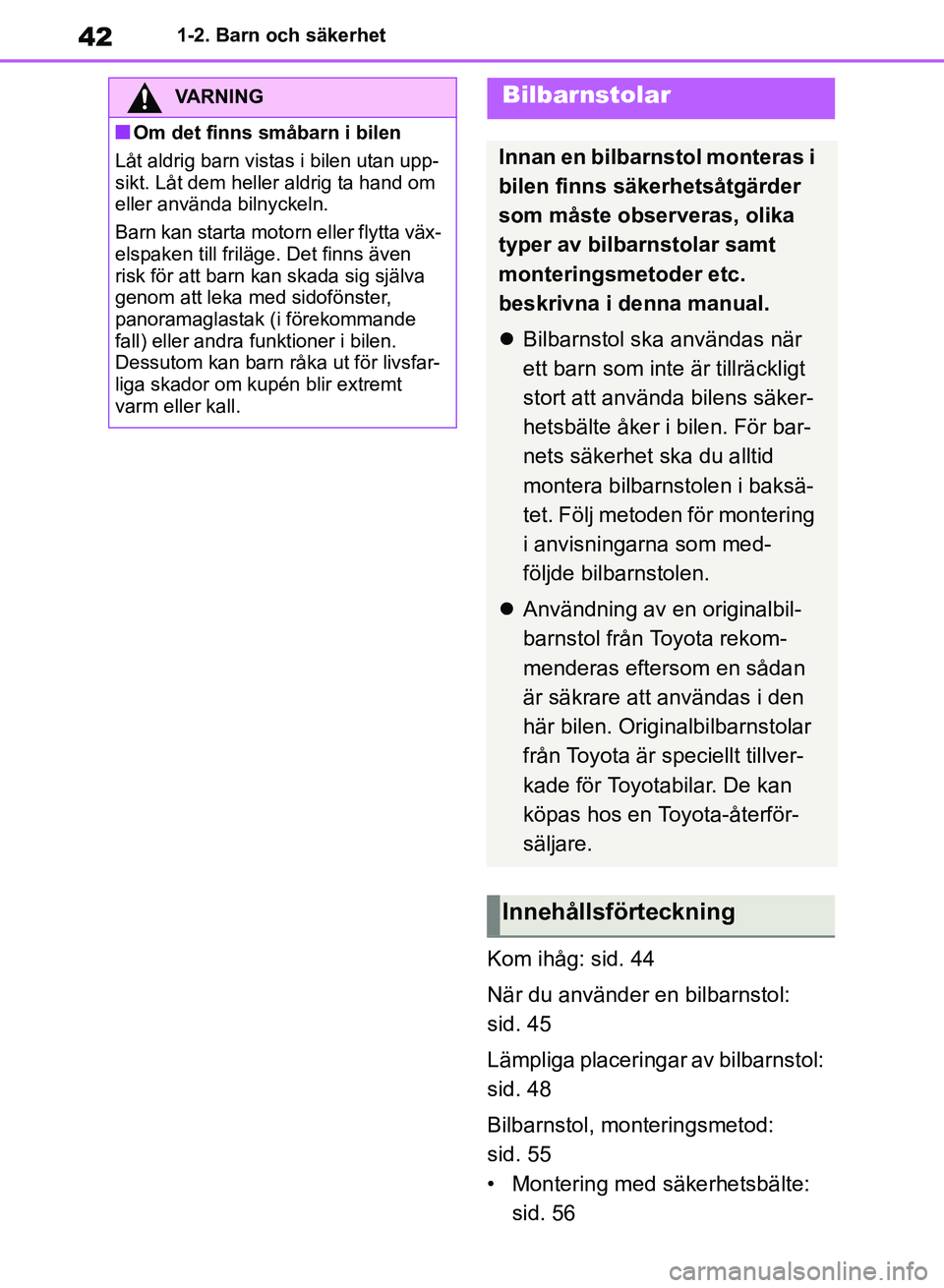

nOm det finns småbarn i bilen
Låt aldrig barn vistas i bilen utan upp-
sikt. Låt dem heller aldrig ta hand om
eller använda bilnyckeln.
Barn kan starta moto rn eller flytta väx-
elspaken till friläge. Det finns även
risk för att barn kan skada sig själva
genom att leka med sidofönster,
panoramaglastak (i förekommande
fall) eller andra funktioner i bilen.
Dessutom kan barn råka ut för livsfar-
liga skador om kupén blir extremt
varm eller kall.
Bilbarnstolar
Innan en bilbarnstol monteras i
bilen finns säkerhetsåtgärder
som måste observeras, olika
typer av bilbarnstolar samt
monteringsmetoder etc.
beskrivna i denna manual.
 Bilbarnstol ska användas när
ett barn som inte är tillräckligt
stort att använda bilens säker-
hetsbälte åker i bilen. För bar-
nets säkerhet ska du alltid
montera bilbarnstolen i baksä-
tet. Följ metoden för montering
i anvisningarna som med-
följde bilbarnstolen.
 Användning av en originalbil-
barnstol från Toyota rekom-
menderas eftersom en sådan
är säkrare att användas i den
här bilen. Origin albilbarnstolar
från Toyota är speciellt tillver-
kade för Toyota bilar. De kan
köpas hos en Toyota-återför-
säljare.
Innehållsförteckning
OM42B46SE.book Page 42 Monday, December 17, 2018 12:29 PM

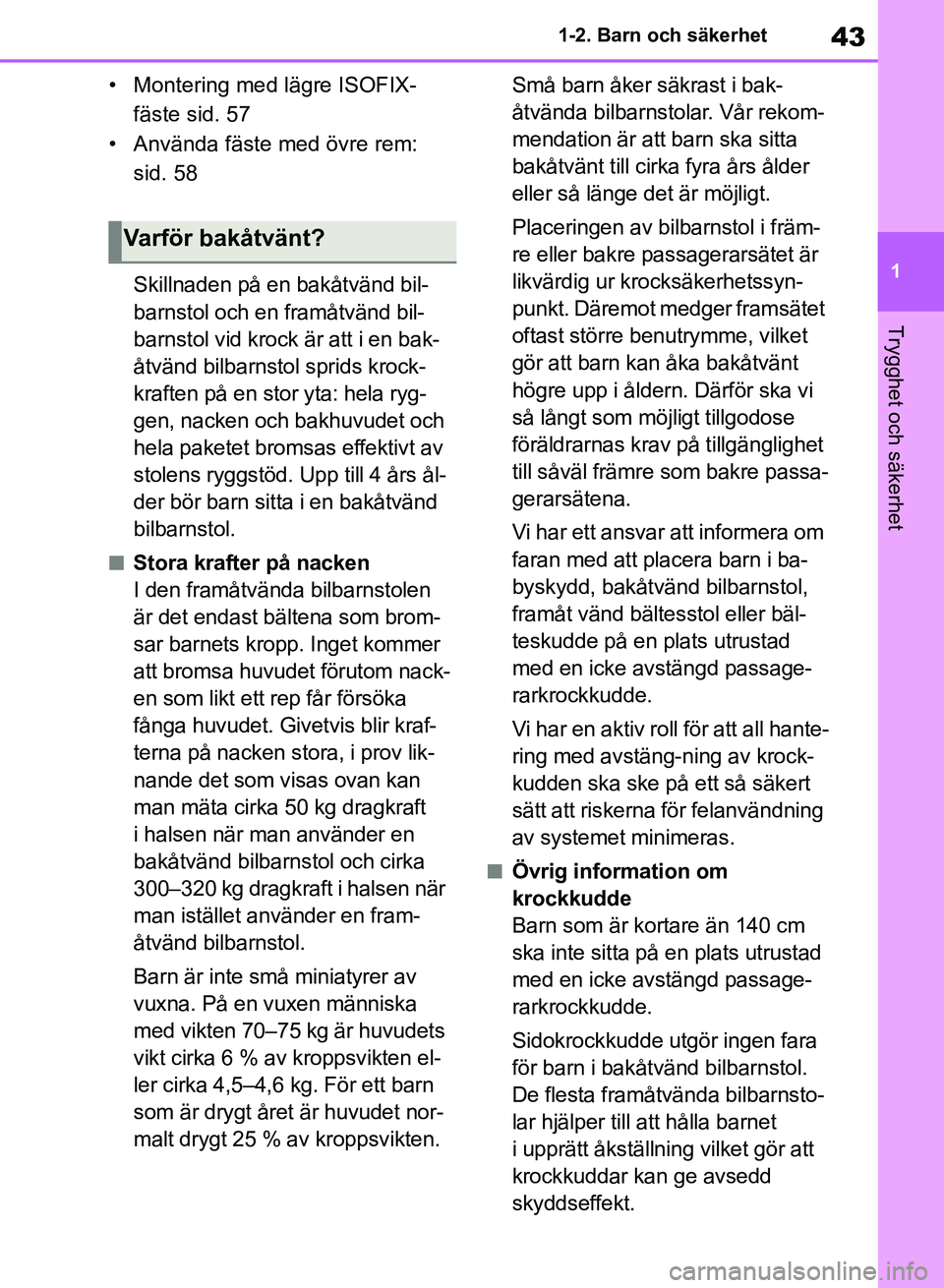

43
1
1-2. Barn och säkerhet
Trygghet och säkerhet
• Montering med lägre ISOFIX-
fäste sid. 57
• Använda fäste med övre rem: sid. 58
Skillnaden på en bakåtvänd bil-
barnstol och en framåtvänd bil-
barnstol vid krock är att i en bak-
åtvänd bilbarnstol sprids krock-
kraften på en stor yta: hela ryg-
gen, nacken och bakhuvudet och
hela paketet bromsas effektivt av
stolens ryggstöd. Upp till 4 års ål-
der bör barn sitta i en bakåtvänd
bilbarnstol.
nStora krafter på nacken
I den framåtvända bilbarnstolen
är det endast bältena som brom-
sar barnets kropp. Inget kommer
att bromsa huvudet förutom nack-
en som likt ett rep får försöka
fånga huvudet. Givetvis blir kraf-
terna på nacken stora, i prov lik-
nande det som visas ovan kan
man mäta cirka 50 kg dragkraft
i halsen när man använder en
bakåtvänd bilbarnstol och cirka
300–320 kg dragkraft i halsen när
man istället använder en fram-
åtvänd bilbarnstol.
Barn är inte små miniatyrer av
vuxna. På en vuxen människa
med vikten 70–75 kg är huvudets
vikt cirka 6 % av kroppsvikten el-
ler cirka 4,5–4,6 kg. För ett barn
som är drygt året är huvudet nor-
malt drygt 25 % av kroppsvikten. Små barn åker säkrast i bak-
åtvända bilbarnstolar. Vår rekom-
mendation är att barn ska sitta
bakåtvänt till cirka fyra års ålder
eller så länge det är möjligt.
Placeringen av bilbarnstol i främ-
re eller bakre passagerarsätet är
likvärdig ur krocksäkerhetssyn-
punkt. Däremot medger framsätet
oftast större benutrymme, vilket
gör att barn kan åka bakåtvänt
högre upp i åldern. Därför ska vi
så långt som möjligt tillgodose
föräldrarnas krav på tillgänglighet
till såväl främre som bakre passa-
gerarsätena.
Vi har ett ansvar att informera om
faran med att placera barn i ba-
byskydd, bakåtvänd bilbarnstol,
framåt vänd bältesstol eller bäl-
teskudde på en plats utrustad
med en icke avstängd passage-
rarkrockkudde.
Vi har en aktiv roll för att all hante-
ring med avstäng-ning av krock-
kudden ska ske på ett så säkert
sätt att riskerna för felanvändning
av systemet minimeras.
nÖvrig information om
krockkudde
Barn som är kortare än 140 cm
ska inte sitta på en plats utrustad
med en icke avstängd passage-
rarkrockkudde.
Sidokrockkudde utgör ingen fara
för barn i bakåtvänd bilbarnstol.
De flesta framåtvända bilbarnsto-
lar hjälper till att hålla barnet
i upprätt åkställning vilket gör att
krockkuddar kan ge avsedd
skyddseffekt.
Varför bakåtvänt?
OM42B46SE.book Page 43 Monday, December 17, 2018 12:29 PM

441-2. Barn och säkerhet

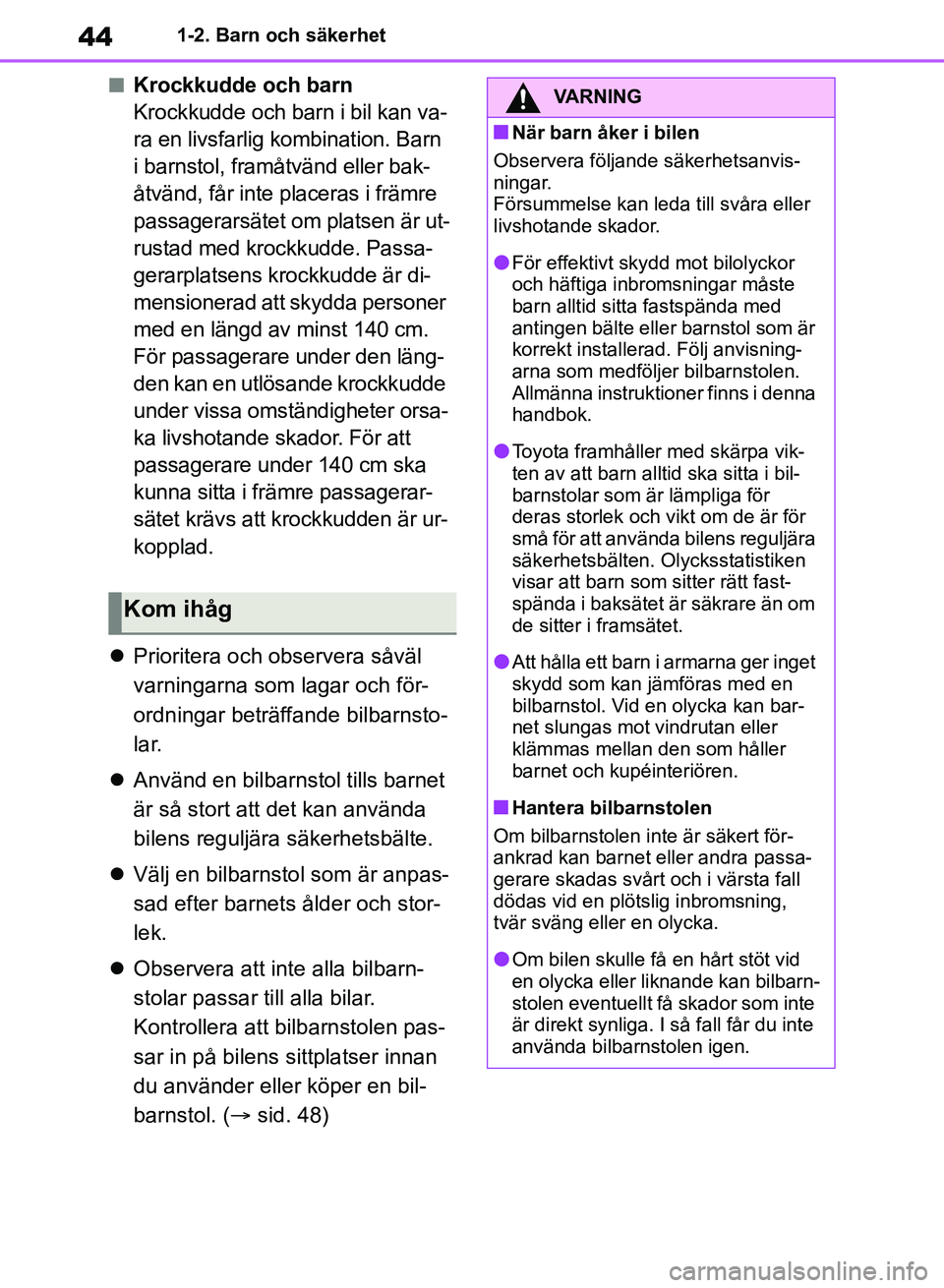

nKrockkudde och barn
Krockkudde och barn i bil kan va-
ra en livsfarlig kombination. Barn
i barnstol, framåtvänd eller bak-
åtvänd, får inte placeras i främre
passagerarsätet om platsen är ut-
rustad med krockkudde. Passa-
gerarplatsens krockkudde är di-
mensionerad att skydda personer
med en längd av minst 140 cm.
För passagerare under den läng-
den kan en utlösande krockkudde
under vissa omständigheter orsa-
ka livshotande skador. För att
passagerare under 140 cm ska
kunna sitta i främre passagerar-
sätet krävs att krockkudden är ur-
kopplad.
 Prioritera och observera såväl
varningarna som lagar och för-
ordningar beträffande bilbarnsto-
lar.
 Använd en bilbarns tol tills barnet
är så stort att det kan använda
bilens reguljära säkerhetsbälte.
 Välj en bilbarnstol som är anpas-
sad efter barnets ålder och stor-
lek.
 Observera att inte alla bilbarn-
stolar passar till alla bilar.
Kontrollera att bilbarnstolen pas-
sar in på bilens sittplatser innan
du använder eller köper en bil-
barnstol. ( sid. 48)
Kom ihåg
VARNING
nNär barn åker i bilen
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
lFör effektivt skydd mot bilolyckor
och häftiga inbromsningar måste
barn alltid sitta fastspända med
antingen bälte eller barnstol som är
korrekt installerad. Följ anvisning-
arna som medföljer bilbarnstolen.
Allmänna instruktioner finns i denna
handbok.
lToyota framhåller med skärpa vik-
ten av att barn alltid ska sitta i bil-
barnstolar som är lämpliga för
deras storlek och vikt om de är för
små för att använda bilens reguljära
säkerhetsbälten. Olycksstatistiken
visar att barn som sitter rätt fast-
spända i baksätet är säkrare än om
de sitter i framsätet.
lAtt hålla ett barn i armarna ger inget
skydd som kan jämföras med en
bilbarnstol. Vid en olycka kan bar-
net slungas mot vindrutan eller
klämmas mellan den som håller
barnet och kupéinteriören.
nHantera bilbarnstolen
Om bilbarnstolen inte är säkert för-
ankrad kan barnet eller andra passa-
gerare skadas svårt och i värsta fall
dödas vid en plötslig inbromsning,
tvär sväng eller en olycka.
lOm bilen skulle få en hårt stöt vid
en olycka eller liknande kan bilbarn-
stolen eventuellt få skador som inte
är direkt synliga. I så fall får du inte
använda bilbarnstolen igen.
OM42B46SE.book Page 44 Monday, December 17, 2018 12:29 PM

45
1
1-2. Barn och säkerhet
Trygghet och säkerhet

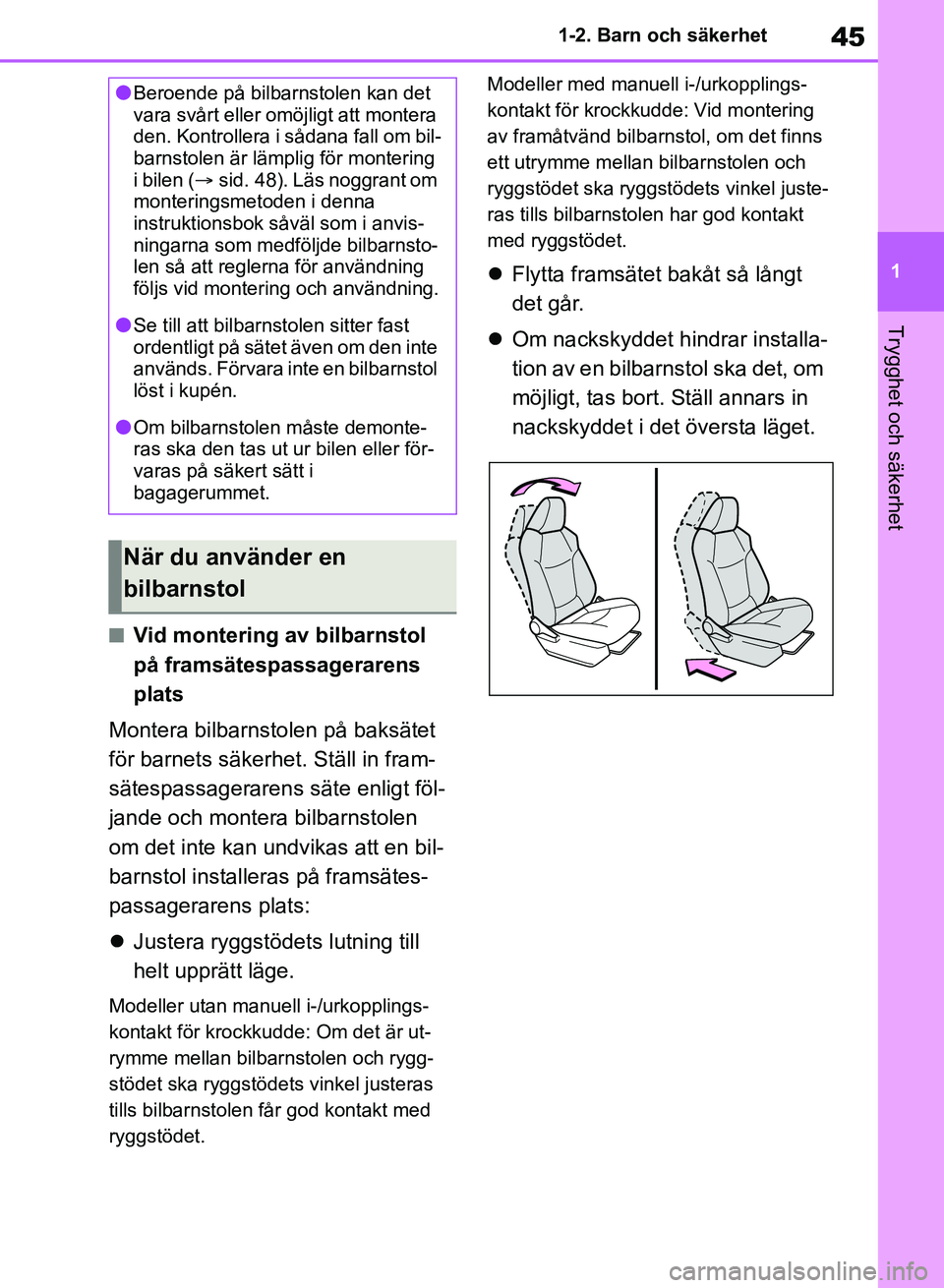

nVid montering av bilbarnstol
på framsätespassagerarens
plats
Montera bilbarnstolen på baksätet
för barnets säkerhet. Ställ in fram-
sätespassagerarens säte enligt föl-
jande och montera bilbarnstolen
om det inte kan undvikas att en bil-
barnstol installeras på framsätes-
passagerarens plats:
 Justera ryggstöd ets lutning till
helt upprätt läge.
Modeller utan manuell i-/urkopplings-
kontakt för krockkudde: Om det är ut-
rymme mellan bilbarnstolen och rygg-
stödet ska ryggstödets vinkel justeras
tills bilbarnstolen får god kontakt med
ryggstödet. Modeller med manuell i-/urkopplings-
kontakt för krockkudde: Vid montering
av framåtvänd bilbarnstol, om det finns
ett utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel juste-
ras tills bilbarnstolen har god kontakt
med ryggstödet.

Flytta framsätet bakåt så långt
det går.
 Om nackskyddet hindrar installa-
tion av en bilbarnstol ska det, om
möjligt, tas bort. Ställ annars in
nackskyddet i det översta läget.
lBeroende på bilbarnstolen kan det
vara svårt eller omöjligt att montera
den. Kontrollera i sådana fall om bil-
barnstolen är lämplig för montering
i bilen ( sid. 48). Läs noggrant om
monteringsmetoden i denna
instruktionsbok såväl som i anvis-
ningarna som medföljde bilbarnsto-
len så att reglerna för användning
följs vid montering och användning.
lSe till att bilbarnstolen sitter fast
ordentligt på sätet även om den inte
används. Förvara inte en bilbarnstol
löst i kupén.
lOm bilbarnstolen måste demonte-
ras ska den tas ut ur bilen eller för-
varas på säkert sätt i
bagagerummet.
När du använder en
bilbarnstol
OM42B46SE.book Page 45 Monday, December 17, 2018 12:29 PM

461-2. Barn och säkerhet
VARNING

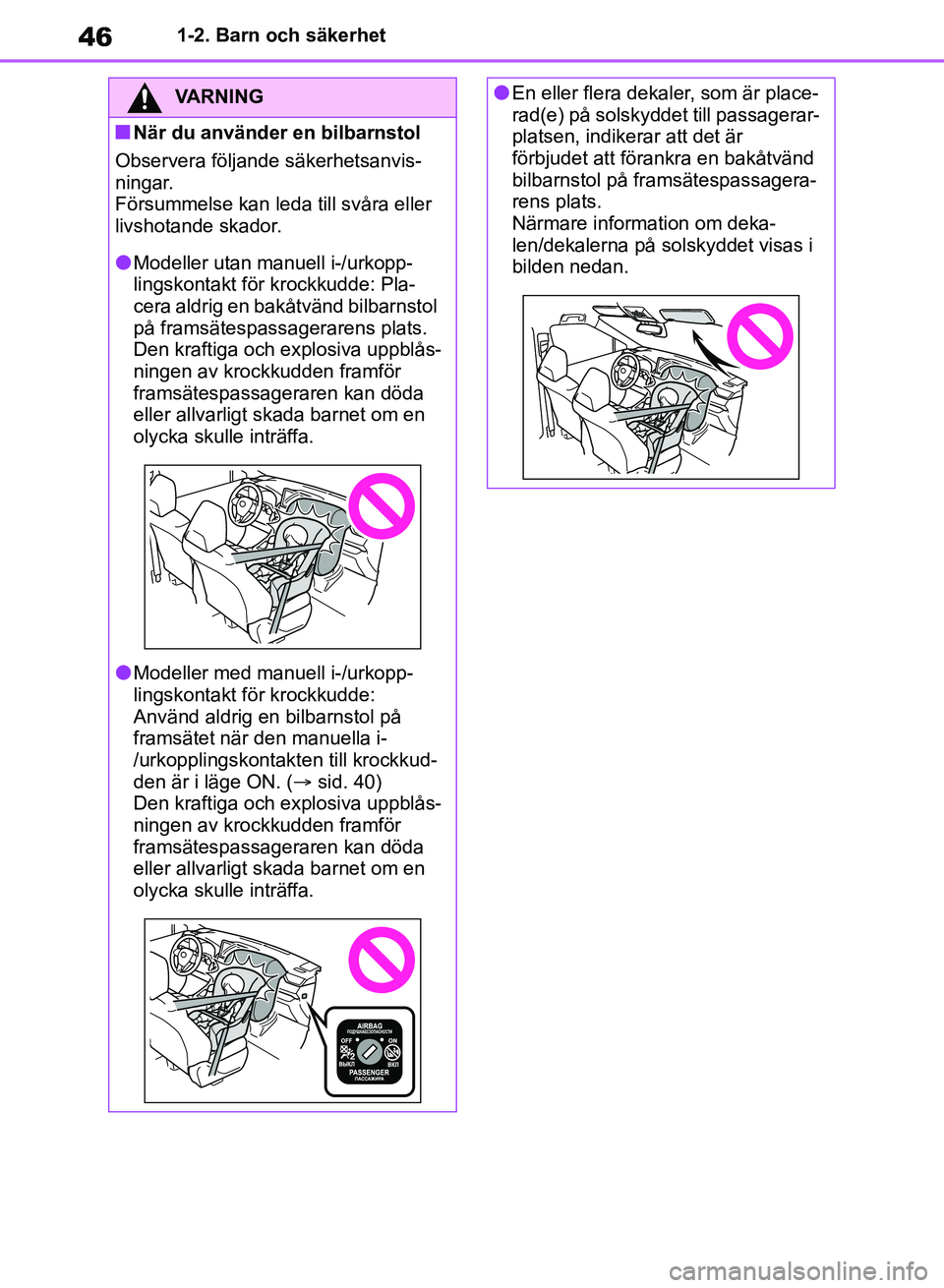

nNär du använder en bilbarnstol
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
lModeller utan manuell i-/urkopp-
lingskontakt för krockkudde: Pla-
cera aldrig en bakåtvänd bilbarnstol
på framsätespassagerarens plats.
Den kraftiga och explosiva uppblås-
ningen av krockkudden framför
framsätespassageraren kan döda
eller allvarligt skada barnet om en
olycka skulle inträffa.
lModeller med manuell i-/urkopp-
lingskontakt för krockkudde:
Använd aldrig en bilbarnstol på
framsätet när den manuella i-
/urkopplingskontak ten till krockkud-
den är i läge ON. ( sid. 40)
Den kraftiga och explosiva uppblås-
ningen av krockkudden framför
framsätespassageraren kan döda
eller allvarligt skada barnet om en
olycka skulle inträffa.
lEn eller flera dekaler, som är place-
rad(e) på solskydde t till passagerar-
platsen, indikerar att det är
förbjudet att förankra en bakåtvänd
bilbarnstol på framsätespassagera-
rens plats.
Närmare information om deka-
len/dekalerna på solskyddet visas i
bilden nedan.
OM42B46SE.book Page 46 Monday, December 17, 2018 12:29 PM

47
1
1-2. Barn och säkerhet

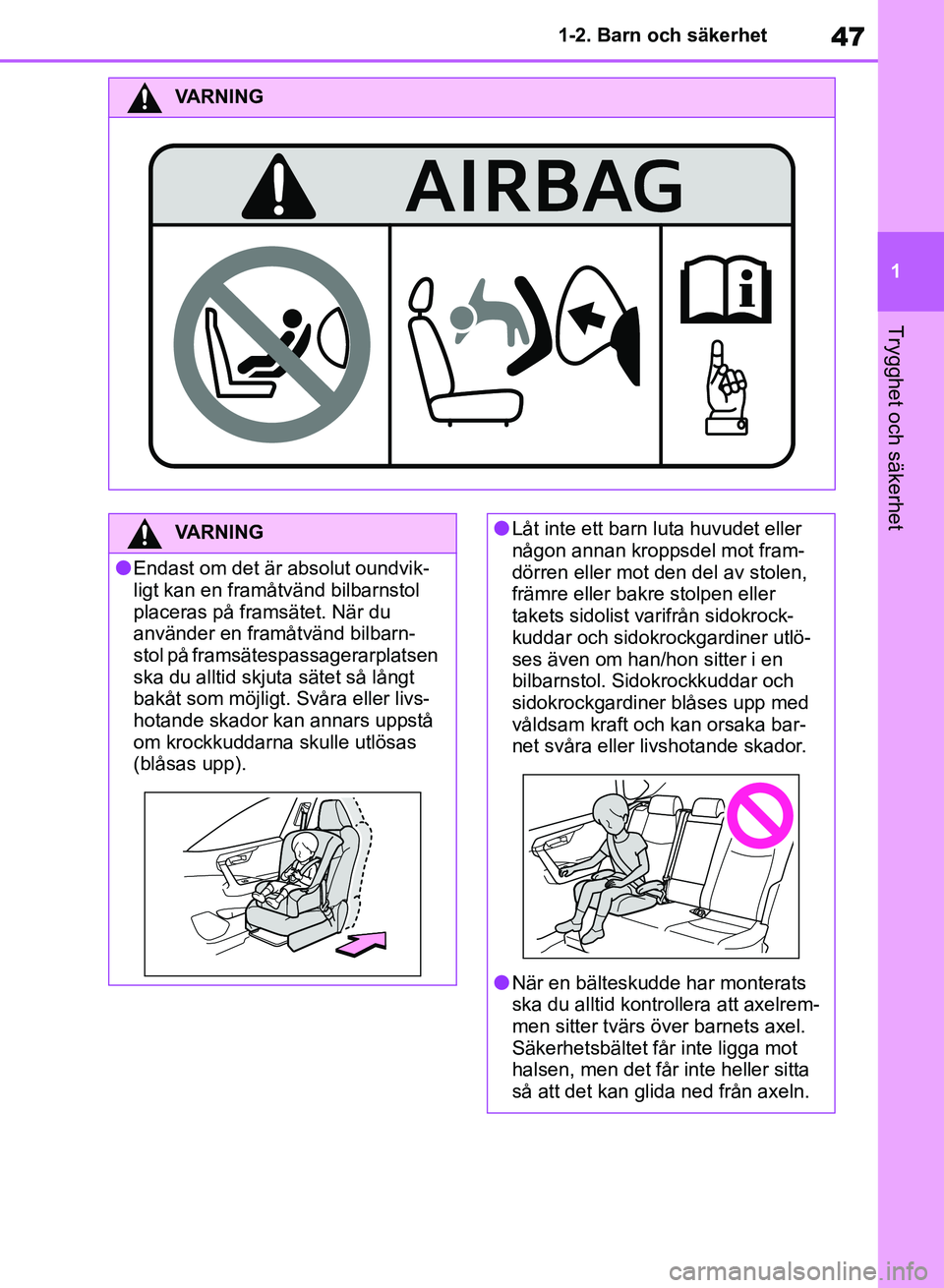

Trygghet och säkerhet
VARNING
VARNING
lEndast om det är absolut oundvik-
ligt kan en framåtvänd bilbarnstol
placeras på framsätet. När du
använder en framåtvänd bilbarn-
stol på framsätes
passagerarplatsen
ska du alltid skjut a sätet så långt
bakåt som möjligt. Svåra eller livs-
hotande skador kan annars uppstå
om krockkuddarna skulle utlösas
(blåsas upp).
lLåt inte ett barn luta huvudet eller
någon annan kroppsdel mot fram-
dörren eller mot den del av stolen,
främre eller bakre stolpen eller
takets sidolist varifrån sidokrock-
kuddar och sidokrockgardiner utlö-
ses även om han/hon sitter i en
bilbarnstol. Sidokrockkuddar och
sidokrockgardiner blåses upp med
våldsam kraft och kan orsaka bar-
net svåra eller livshotande skador.
lNär en bälteskudde har monterats
ska du alltid kontrollera att axelrem-
men sitter tvärs över barnets axel.
Säkerhetsbältet får inte ligga mot
halsen, men det får inte heller sitta
så att det kan glida ned från axeln.
OM42B46SE.book Page 47 Monday, December 17, 2018 12:29 PM

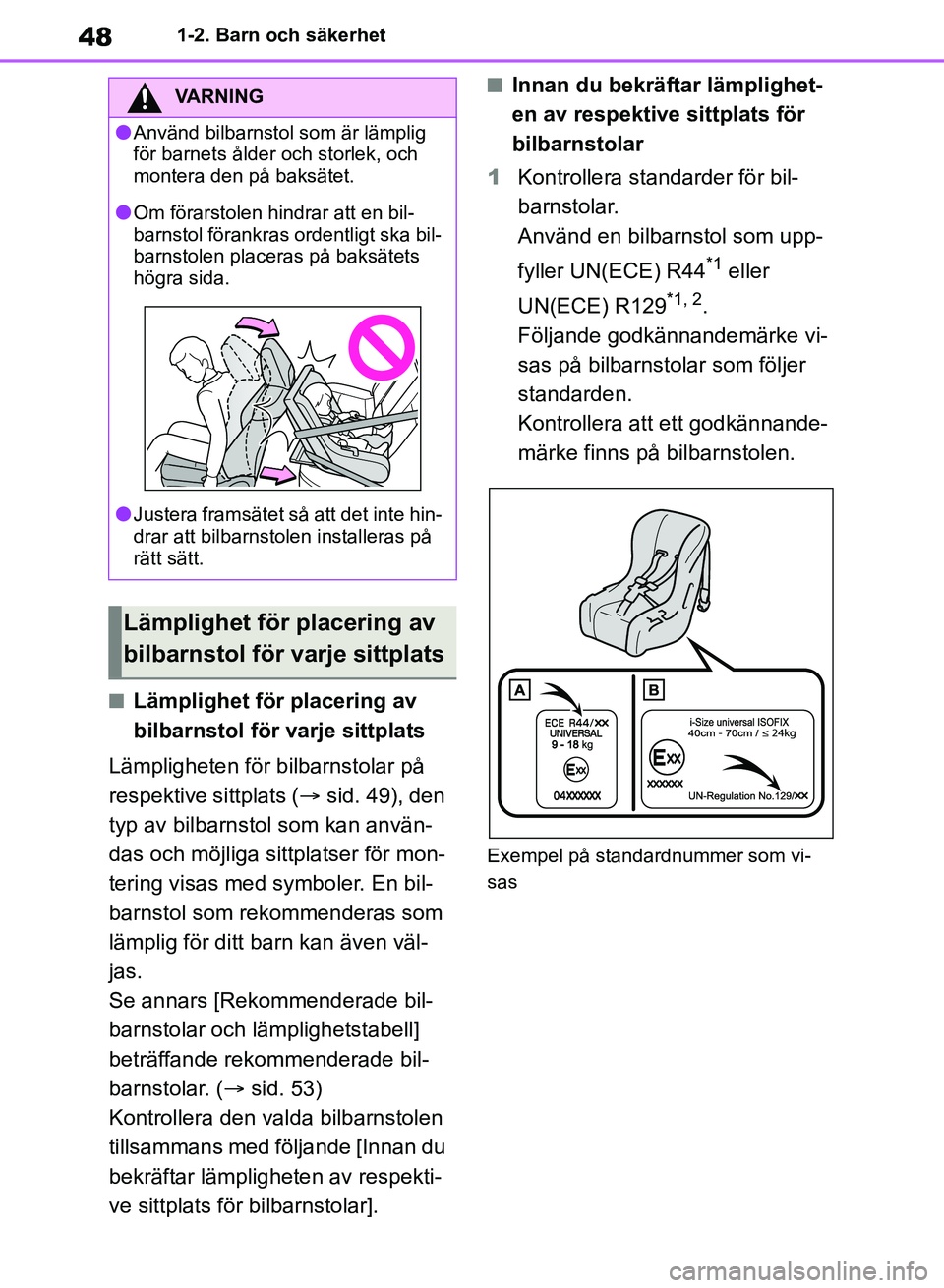

481-2. Barn och säkerhet
nLämplighet för placering av
bilbarnstol för varje sittplats
Lämpligheten för bilbarnstolar på
respektive sittplats ( sid. 49), den
typ av bilbarnstol som kan använ-
das och möjliga sittplatser för mon-
tering visas med symboler. En bil-
barnstol som rekommenderas som
lämplig för ditt barn kan även väl-
jas.
Se annars [Rekommenderade bil-
barnstolar och lämplighetstabell]
beträffande rekommenderade bil-
barnstolar. ( sid. 53)
Kontrollera den valda bilbarnstolen
tillsammans med följande [Innan du
bekräftar lämpligheten av respekti-
ve sittplats för bilbarnstolar].
nInnan du bekräftar lämplighet-
en av respektive sittplats för
bilbarnstolar
1 Kontrollera standarder för bil-
barnstolar.
Använd en bilbarnstol som upp-
fyller UN(ECE) R44
*1 eller
UN(ECE) R129
*1, 2.
Följande godkännandemärke vi-
sas på bilbarnstolar som följer
standarden.
Kontrollera att ett godkännande-
märke finns på bilbarnstolen.
Exempel på standardnummer som vi-
sas
VARNING
lAnvänd bilbarnstol som är lämplig
för barnets ålder och storlek, och
montera den på baksätet.
lOm förarstolen hindrar att en bil-
barnstol förankras ordentligt ska bil-
barnstolen placeras på baksätets
högra sida.
lJustera framsätet så att det inte hin-
drar att bilbarnstolen installeras på
rätt sätt.
Lämplighet för placering av
bilbarnstol för varje sittplats
OM42B46SE.book Page 48 Monday, December 17, 2018 12:29 PM

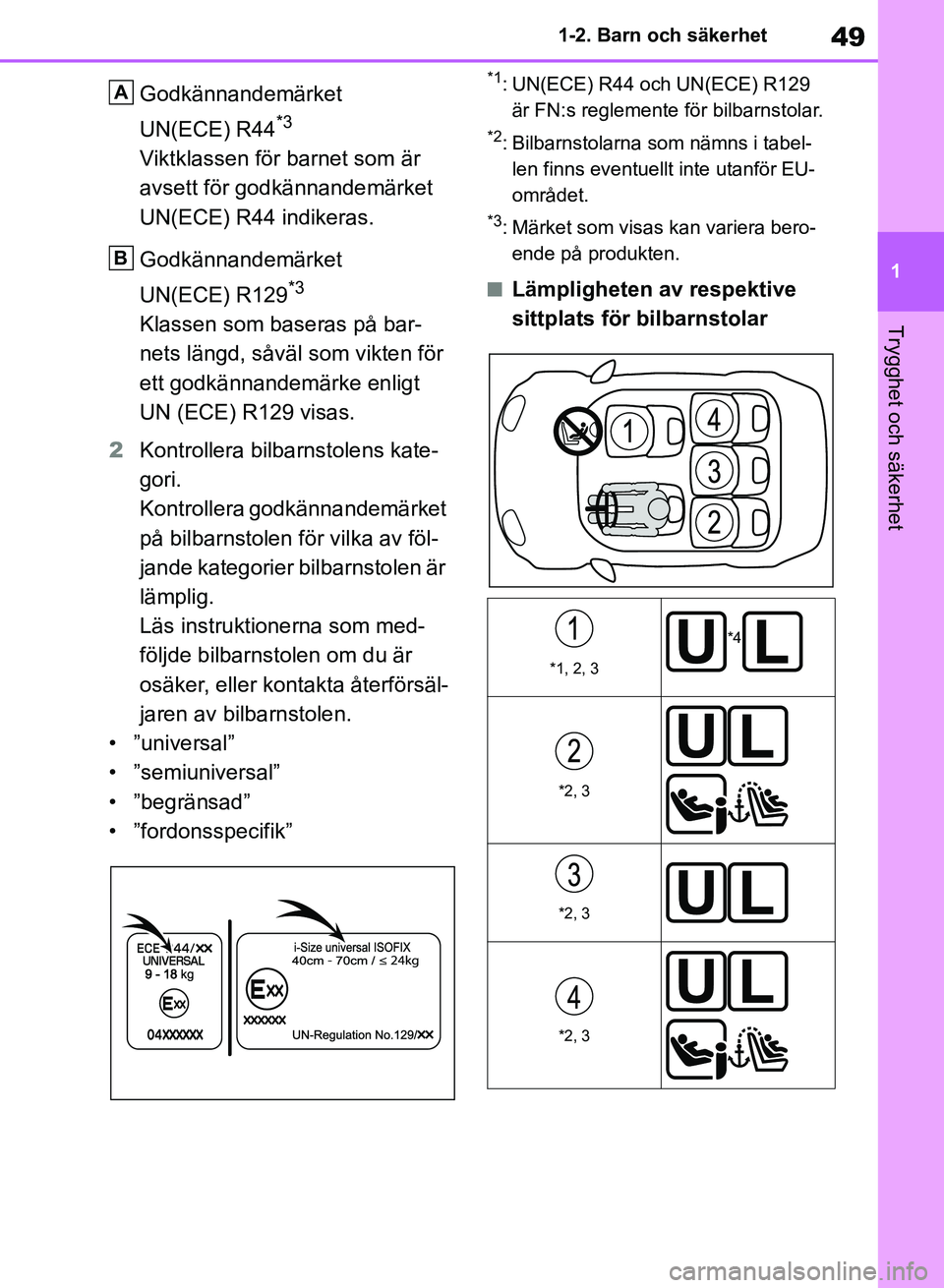

49
1
1-2. Barn och säkerhet
Trygghet och säkerhet
Godkännandemärket
UN(ECE) R44
*3
Viktklassen för barnet som är
avsett för godkännandemärket
UN(ECE) R44 indikeras.
Godkännandemärket
UN(ECE) R129
*3
Klassen som baseras på bar-
nets längd, såväl som vikten för
ett godkännandemärke enligt
UN (ECE) R129 visas.
2 Kontrollera bilbarnstolens kate-
gori.
Kontrollera godkännandemärket
på bilbarnstolen för vilka av föl-
jande kategorier bilbarnstolen är
lämplig.
Läs instruktionerna som med-
följde bilbarnstolen om du är
osäker, eller kontakta återförsäl-
jaren av bilbarnstolen.
• ”universal”
• ”semiuniversal”
• ”begränsad”
• ”fordonsspecifik”
*1: UN(ECE) R44 och UN(ECE) R129 är FN:s reglemente för bilbarnstolar.
*2: Bilbarnstolarna som nämns i tabel-len finns eventuellt inte utanför EU-
området.
*3: Märket som visas kan variera bero-ende på produkten.
nLämpligheten av respektive
sittplats för bilbarnstolar
A
B
*1, 2, 3
*4
*2, 3
*2, 3
*2, 3
OM42B46SE.book Page 49 Monday, December 17, 2018 12:29 PM

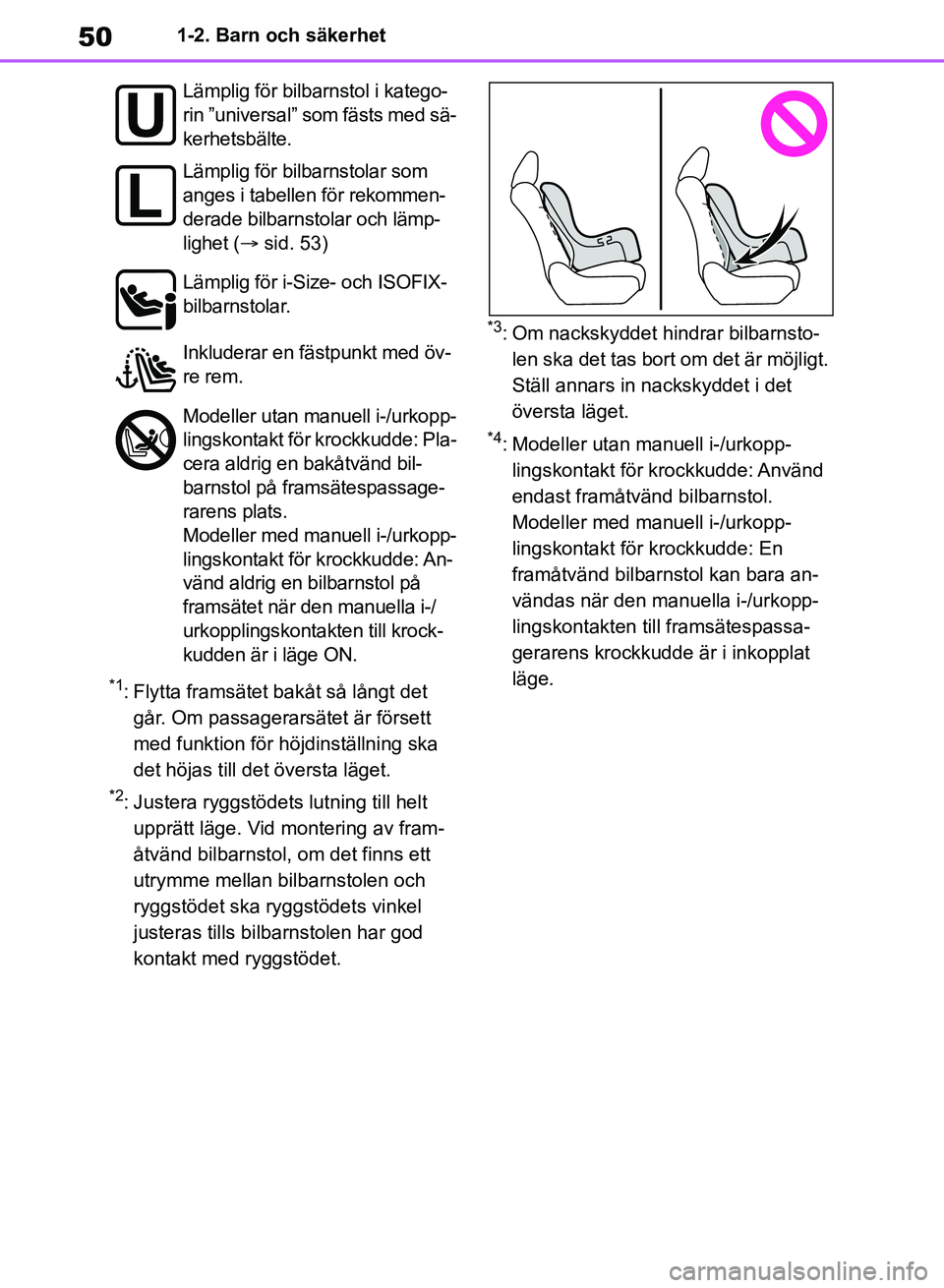

501-2. Barn och säkerhet
*1: Flytta framsätet bakåt så långt det går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
*2: Justera ryggstödets lutning till helt upprätt läge. Vid montering av fram-
åtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3: Om nackskyddet hindrar bilbarnsto- len ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget.
*4: Modeller utan manuell i-/urkopp-lingskontakt för kr ockkudde: Använd
endast framåtvänd bilbarnstol.
Modeller med manuell i-/urkopp-
lingskontakt för krockkudde: En
framåtvänd bilbarnstol kan bara an-
vändas när den manuella i-/urkopp-
lingskontakten till framsätespassa-
gerarens krockkudde är i inkopplat
läge.
Lämplig för bilbarnstol i katego-
rin ”universal” som fästs med sä-
kerhetsbälte.
Lämplig för bilbarnstolar som
anges i tabellen för rekommen-
derade bilbarnstolar och lämp-
lighet (
sid. 53)
Lämplig för i-Size- och ISOFIX-
bilbarnstolar.
Inkluderar en fästpunkt med öv-
re rem.
Modeller utan manuell i-/urkopp-
lingskontakt för krockkudde: Pla-
cera aldrig en bakåtvänd bil-
barnstol på framsätespassage-
rarens plats.
Modeller med manuell i-/urkopp-
lingskontakt för krockkudde: An-
vänd aldrig en bilbarnstol på
framsätet när den manuella i-/
urkopplingskontakten till krock-
kudden är i läge ON.
OM42B46SE.book Page 50 Monday, December 17, 2018 12:29 PM
