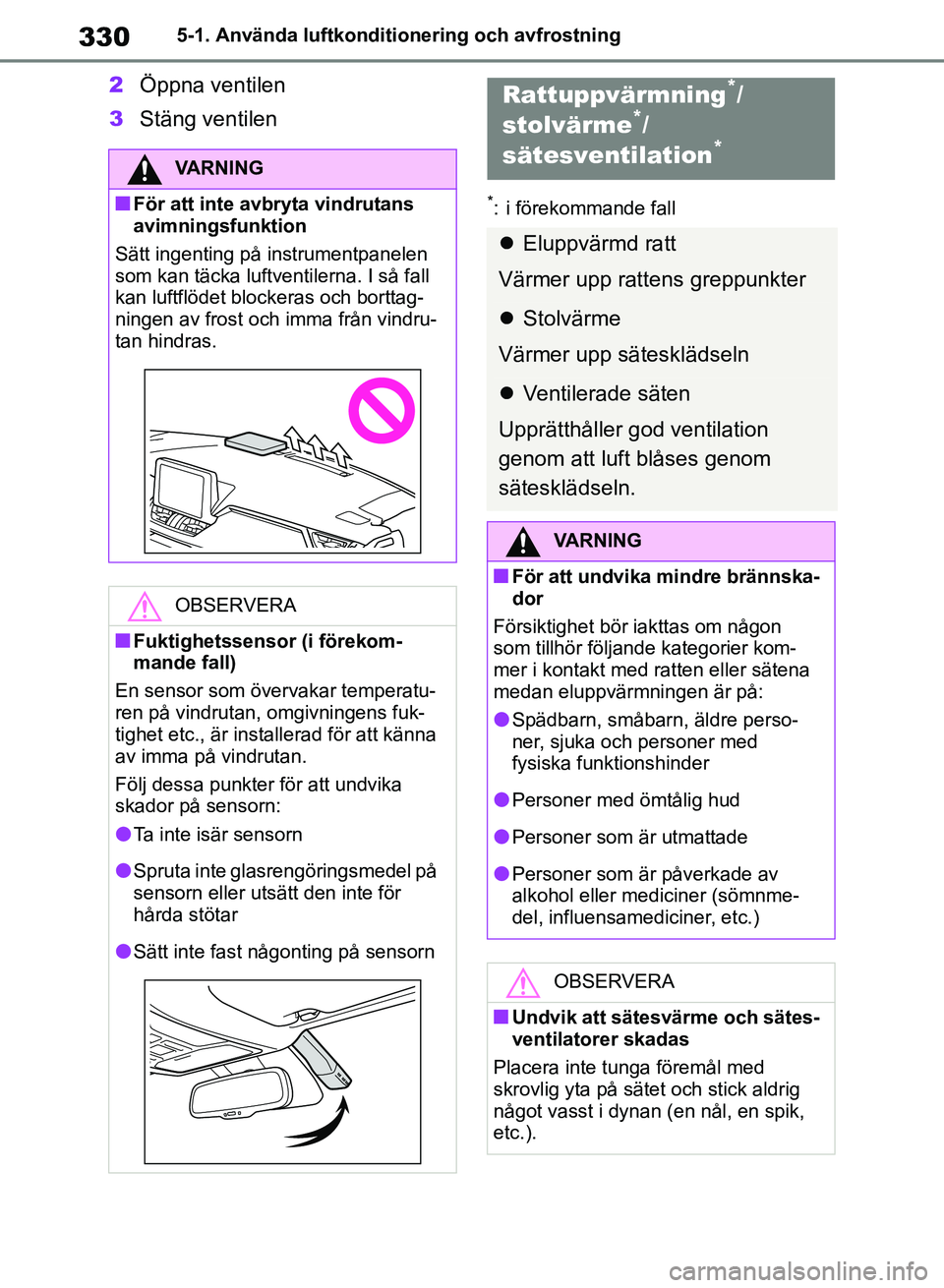

3305-1. Använda luftkonditionering och avfrostning
2Öppna ventilen
3 Stäng ventilen
*: i förekommande fall
VARNING
nFör att inte avbryta vindrutans
avimningsfunktion
Sätt ingenting på instrumentpanelen
som kan täcka luftv entilerna. I så fall
kan luftflödet blockeras och borttag-
ningen av frost och imma från vindru-
tan hindras.
OBSERVERA
nFuktighetssensor (i förekom-
mande fall)
En sensor som övervakar temperatu-
ren på vindrutan, omgivningens fuk-
tighet etc., är installerad för att känna
av imma på vindrutan.
Följ dessa punkter för att undvika
skador på sensorn:
lTa inte isär sensorn
lSpruta inte glasrengöringsmedel på
sensorn eller utsätt den inte för
hårda stötar
lSätt inte fast någonting på sensorn
Rattuppvärmning*/
stolvärme*/
sätesventilation*
 Eluppvärmd ratt
Värmer upp rattens greppunkter
 Stolvärme
Värmer upp sätesklädseln
 Ventilerade säten
Upprätthåller god ventilation
genom att luft blåses genom
sätesklädseln.
VARNING
nFör att undvika mindre brännska-
dor
Försiktighet bör iakttas om någon
som tillhör följande kategorier kom-
mer i kontakt med ratten eller sätena
medan eluppvärmningen är på:
lSpädbarn, småbarn, äldre perso-
ner, sjuka och personer med
fysiska funktionshinder
lPersoner med ömtålig hud
lPersoner som är utmattade
lPersoner som är påverkade av
alkohol eller mediciner (sömnme-
del, influensamediciner, etc.)
OBSERVERA
nUndvik att sätesvärme och sätes-
ventilatorer skadas
Placera inte tunga föremål med
skrovlig yta på sätet och stick aldrig
något vasst i dynan (en nål, en spik,
etc.).
OM42B46SE.book Page 330 Monday, December 17, 2018 12:29 PM

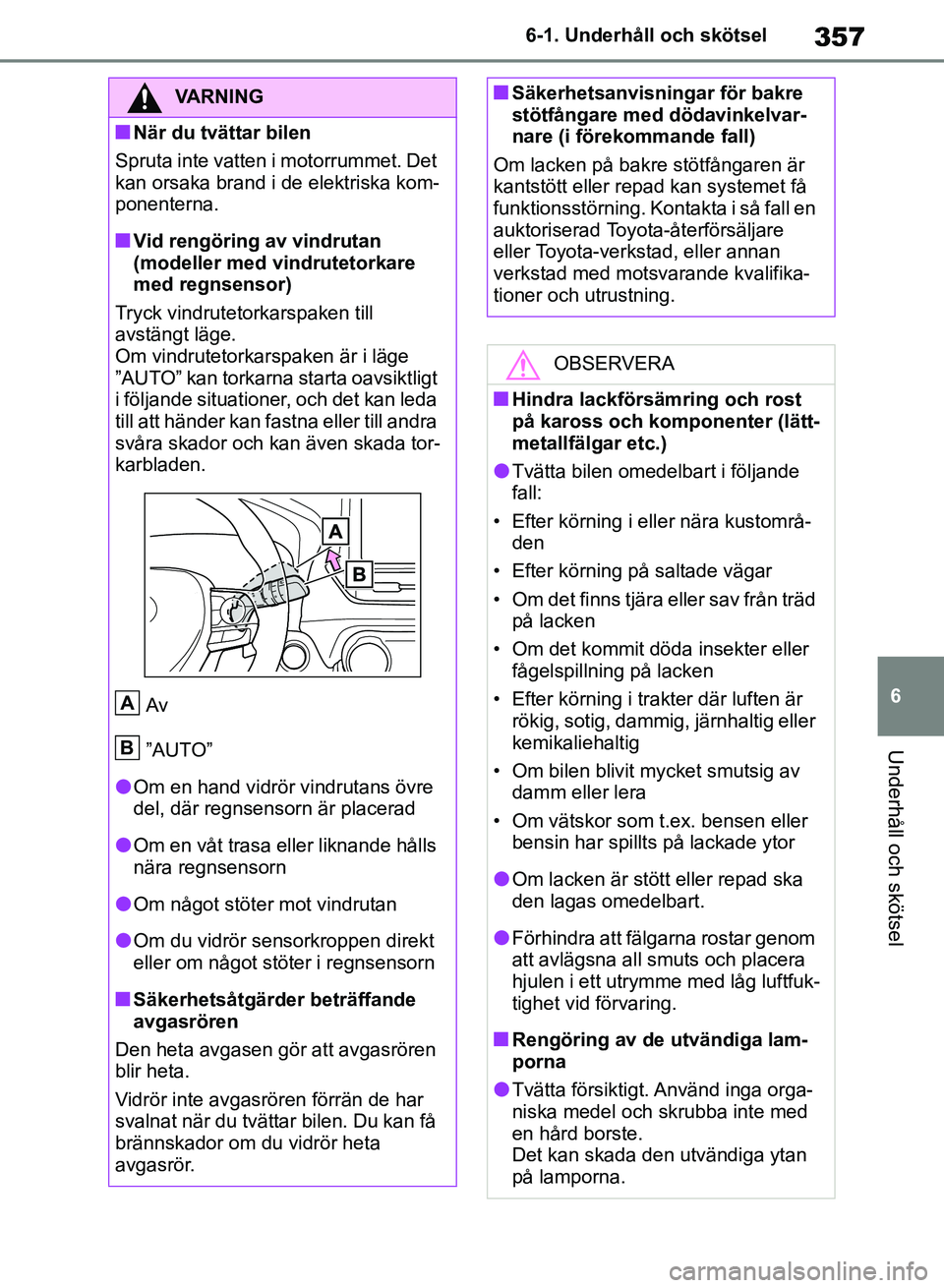

357
6
6-1. Underhåll och skötsel
Underhåll och skötsel
VARNING
nNär du tvättar bilen
Spruta inte vatten i motorrummet. Det
kan orsaka brand i de elektriska kom-
ponenterna.
nVid rengöring av vindrutan
(modeller med vindrutetorkare
med regnsensor)
Tryck vindrutetorkarspaken till
avstängt läge.
Om vindrutetorkarspaken är i läge
”AUTO” kan torkarna starta oavsiktligt
i följande situationer, och det kan leda
till att händer kan fastna eller till andra
svåra skador och kan även skada tor-
karbladen.
Av
”AUTO”
lOm en hand vidrör vindrutans övre
del, där regnsensorn är placerad
lOm en våt trasa eller liknande hålls
nära regnsensorn
lOm något stöter mot vindrutan
lOm du vidrör sensorkroppen direkt
eller om något stöter i regnsensorn
nSäkerhetsåtgärder beträffande
avgasrören
Den heta avgasen gör att avgasrören
blir heta.
Vidrör inte avgasrören förrän de har
svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör heta
avgasrör.
A
B
nSäkerhetsanvisningar för bakre
stötfångare med dödavinkelvar-
nare (i förekommande fall)
Om lacken på bakre stötfångaren är
kantstött eller repad kan systemet få
funktionsstörning. Kontakta i så fall en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning.
OBSERVERA
nHindra lackförsämring och rost
på kaross och komponenter (lätt-
metallfälgar etc.)
lTvätta bilen omedelbart i följande
fall:
• Efter körning i eller nära kustområ- den
• Efter körning på saltade vägar
• Om det finns tjära eller sav från träd på lacken
• Om det kommit döda insekter eller fågelspillning på lacken
• Efter körning i trakter där luften är rökig, sotig, dammig, järnhaltig eller
kemikaliehaltig
• Om bilen blivit mycket smutsig av
damm eller lera
• Om vätskor som t.ex. bensen eller bensin har spillts på lackade ytor
lOm lacken är stött eller repad ska
den lagas omedelbart.
lFörhindra att fälgarna rostar genom
att avlägsna all smuts och placera
hjulen i ett utrymme med låg luftfuk-
tighet vid förvaring.
nRengöring av de utvändiga lam-
porna
lTvätta försiktigt. Använd inga orga-
niska medel och skrubba inte med
en hård borste.
Det kan skada den utvändiga ytan
på lamporna.
OM42B46SE.book Page 357 Monday, December 17, 2018 12:29 PM

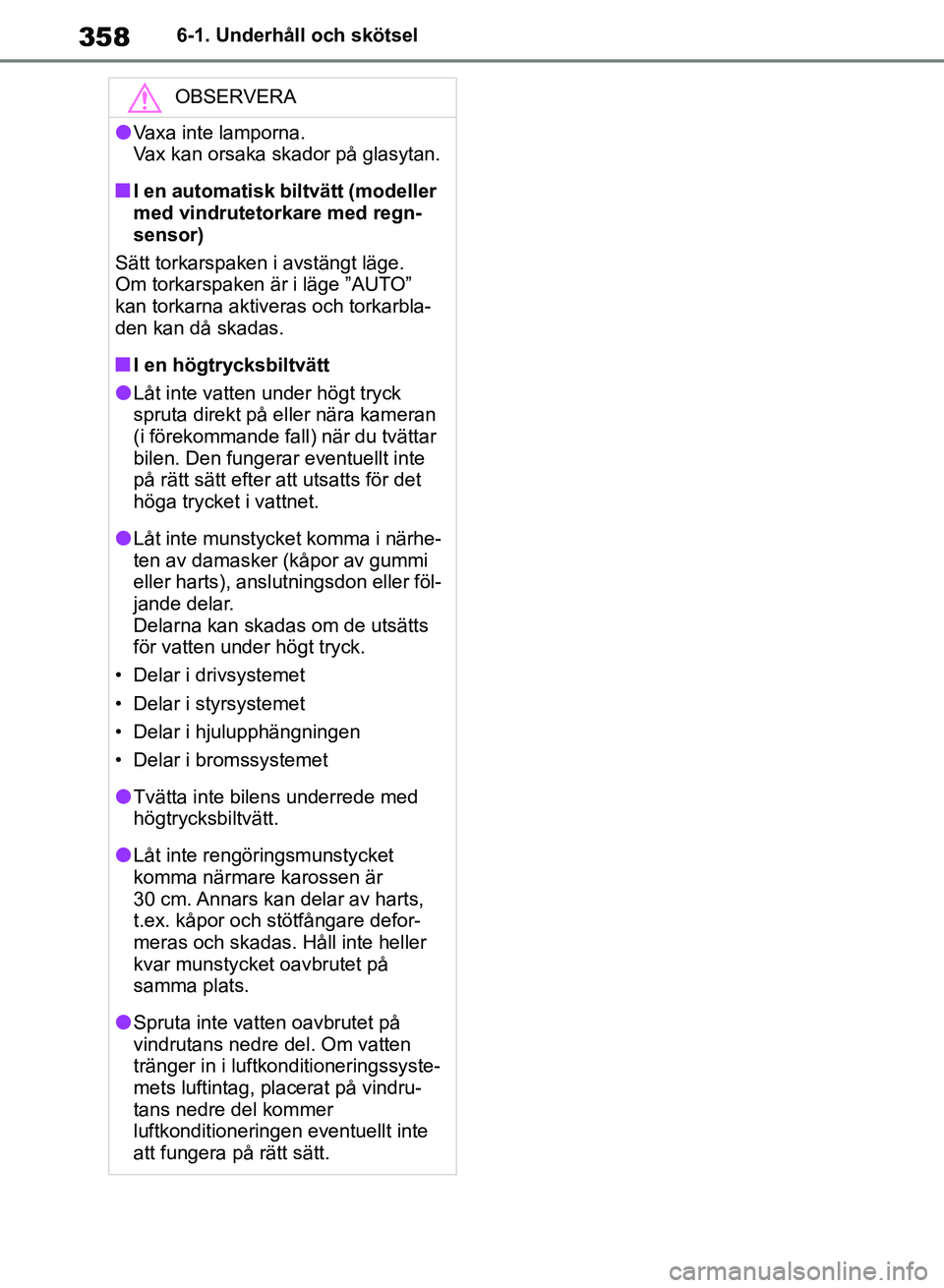

3586-1. Underhåll och skötsel
OBSERVERA
lVaxa inte lamporna.
Vax kan orsaka skador på glasytan.
nI en automatisk biltvätt (modeller
med vindrutetorkare med regn-
sensor)
Sätt torkarspaken i avstängt läge.
Om torkarspaken är i läge ”AUTO”
kan torkarna aktiveras och torkarbla-
den kan då skadas.
nI en högtrycksbiltvätt
lLåt inte vatten under högt tryck
spruta direkt på eller nära kameran
(i förekommande fall) när du tvättar
bilen. Den fungerar eventuellt inte
på rätt sätt efter att utsatts för det
höga trycket i vattnet.
lLåt inte munstycket komma i närhe-
ten av damasker (kåpor av gummi
eller harts), anslutningsdon eller föl-
jande delar.
Delarna kan skadas om de utsätts
för vatten under högt tryck.
• Delar i drivsystemet
• Delar i styrsystemet
• Delar i hjulupphängningen
• Delar i bromssystemet
lTvätta inte bilens underrede med
högtrycksbiltvätt.
lLåt inte rengöringsmunstycket
komma närmare karossen är
30 cm. Annars kan delar av harts,
t.ex. kåpor och stötfångare defor-
meras och skadas. Håll inte heller
kvar munstycket oavbrutet på
samma plats.
lSpruta inte vatten oavbrutet på
vindrutans nedre del. Om vatten
tränger in i luftk onditioneringssyste-
mets luftintag, placerat på vindru-
tans nedre del kommer
luftkonditioneringen eventuellt inte
att fungera på rätt sätt.
OM42B46SE.book Page 358 Monday, December 17, 2018 12:29 PM

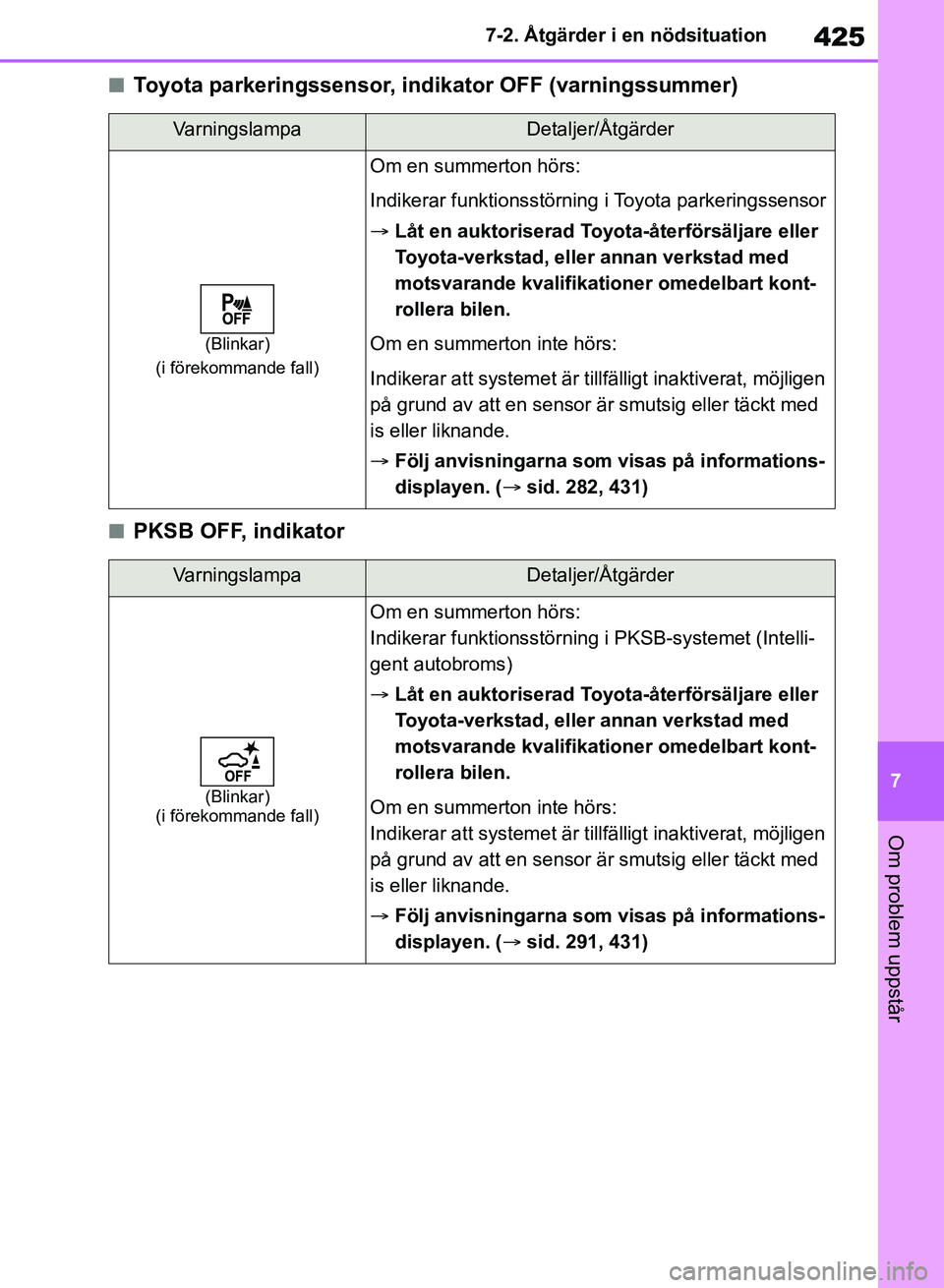

425
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
nToyota parkeringssensor, indikator OFF (varningssummer)
nPKSB OFF, indikator
VarningslampaDetaljer/Åtgärder
(Blinkar)
(i förekommande fall)
Om en summerton hörs:
Indikerar funktionsstörning i Toyota parkeringssensor
 Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer omedelbart kont-
rollera bilen.
Om en summerton inte hörs:
Indikerar att systemet är tillfäl ligt inaktiverat, möjligen
på grund av att en sensor är smutsig eller täckt med
is eller liknande.
 Följ anvisningarna som visas på informations-
displayen. ( sid. 282, 431)
VarningslampaDetaljer/Åtgärder
(Blinkar)
(i förekommande fall)
Om en summerton hörs:
Indikerar funktionsstörning i PKSB-syst emet (Intelli-
gent autobroms)
 Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer omedelbart kont-
rollera bilen.
Om en summerton inte hörs:
Indikerar att systemet är tillfäl ligt inaktiverat, möjligen
på grund av att en sensor är smutsig eller täckt med
is eller liknande.
 Följ anvisningarna som visas på informations-
displayen. ( sid. 291, 431)
OM42B46SE.book Page 425 Monday, December 17, 2018 12:29 PM

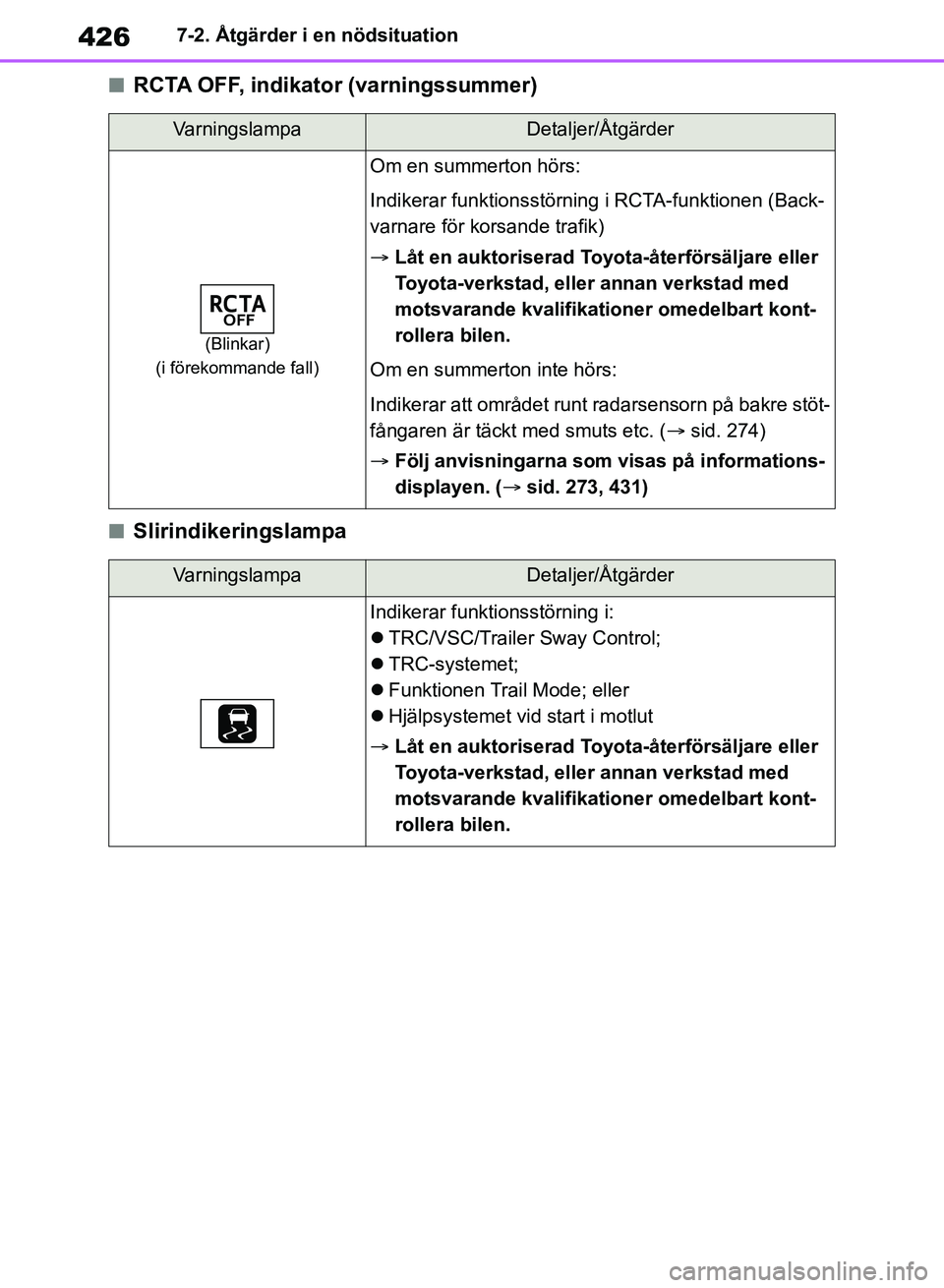

4267-2. Åtgärder i en nödsituation
nRCTA OFF, indikator (varningssummer)
nSlirindikeringslampa
VarningslampaDetaljer/Åtgärder
(Blinkar)
(i förekommande fall)
Om en summerton hörs:
Indikerar funktionsstörning i RCTA-funktionen (Back-
varnare för korsande trafik)
 Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer omedelbart kont-
rollera bilen.
Om en summerton inte hörs:
Indikerar att området runt radarsensorn på bakre stöt-
fångaren är täckt med smuts etc. (sid. 274)
 Följ anvisningarna som visas på informations-
displayen. ( sid. 273, 431)
VarningslampaDetaljer/Åtgärder
Indikerar funktionsstörning i:
TRC/VSC/Trailer Sway Control;
 TRC-systemet;
 Funktionen Trail Mode; eller
 Hjälpsystemet vid start i motlut
 Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer omedelbart kont-
rollera bilen.
OM42B46SE.book Page 426 Monday, December 17, 2018 12:29 PM

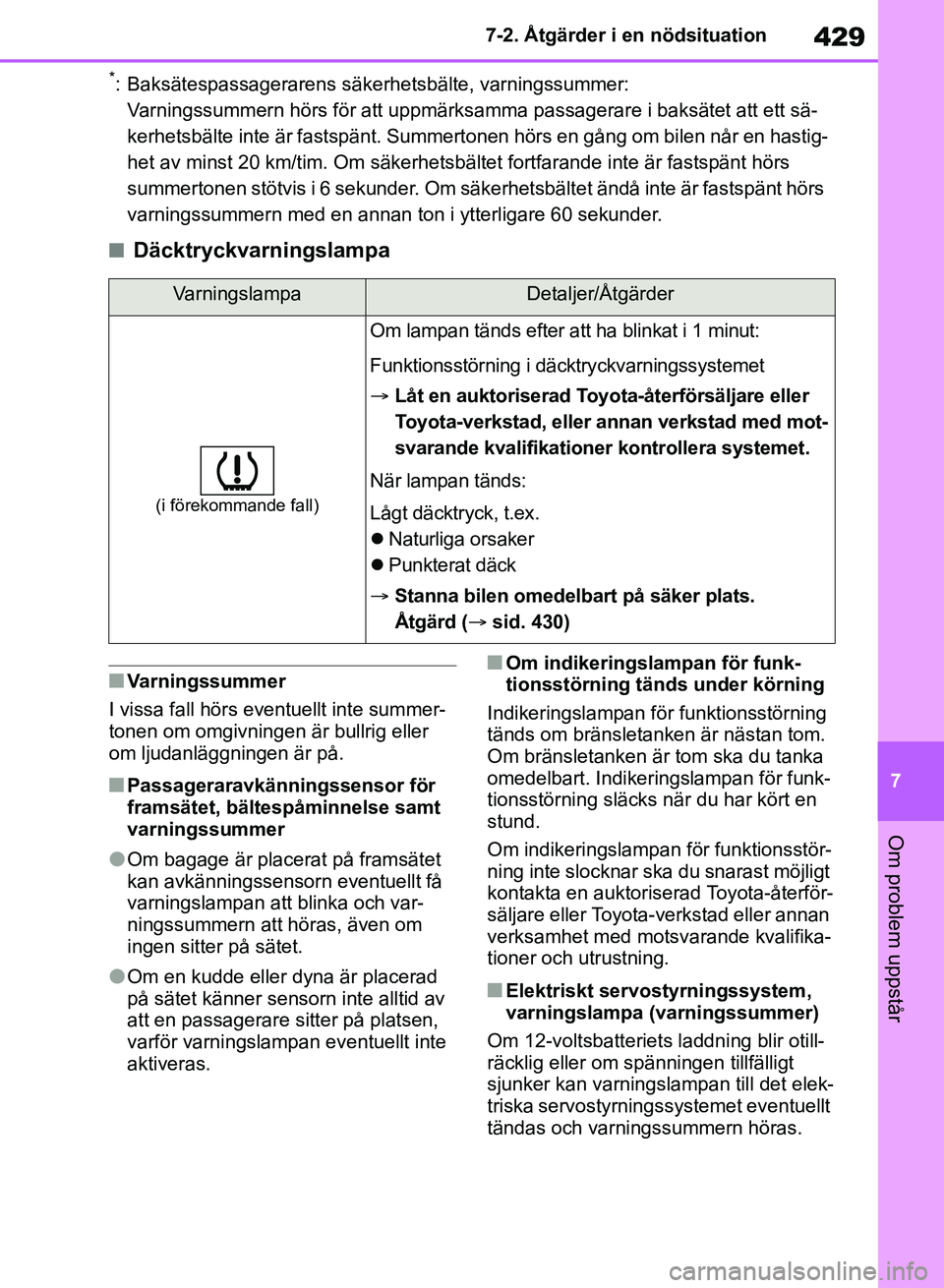

429
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
*: Baksätespassagerarens säke
rhetsbälte, varningssummer:
Varningssummern hörs för att uppmärksamma passagerare i baksätet att ett sä-
kerhetsbälte inte är fastspänt. Summertonen hörs en gång om bilen når en hastig-
het av minst 20 km/tim. Om säkerhetsbäl tet fortfarande inte är fastspänt hörs
summertonen stötvis i 6 sekunder. Om säker hetsbältet ändå inte är fastspänt hörs
varningssummern med en annan ton i ytterligare 60 sekunder.
nDäcktryckvarningslampa
nVarningssummer
I vissa fall hörs eventuellt inte summer-
tonen om omgivningen är bullrig eller
om ljudanläggningen är på.
nPassageraravkänningssensor för
framsätet, bältespåminnelse samt
varningssummer
lOm bagage är placerat på framsätet
kan avkänningssensorn eventuellt få
varningslampan att blinka och var-
ningssummern att höras, även om
ingen sitter på sätet.
lOm en kudde eller dyna är placerad
på sätet känner sensorn inte alltid av
att en passagerare sitter på platsen,
varför varningslampan eventuellt inte
aktiveras.
nOm indikeringslampan för funk-
tionsstörnin g tänds under körning
Indikeringslampan för funktionsstörning
tänds om bränsletanken är nästan tom.
Om bränsletanken är tom ska du tanka
omedelbart. Indikeringslampan för funk-
tionsstörning släcks när du har kört en
stund.
Om indikeringslampan för funktionsstör-
ning inte slocknar ska du snarast möjligt
kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad eller annan
verksamhet med motsvarande kvalifika-
tioner och utrustning.
nElektriskt servostyrningssystem,
varningslampa (varningssummer)
Om 12-voltsbatteriets laddning blir otill-
räcklig eller om spänningen tillfälligt
sjunker kan varningslampan till det elek-
triska servostyrningssystemet eventuellt
tändas och varningssummern höras.
VarningslampaDetaljer/Åtgärder
(i förekommande fall)
Om lampan tänds efter att ha blinkat i 1 minut:
Funktionsstörning i däckt ryckvarningssystemet
 Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera systemet.
När lampan tänds:
Lågt däcktryck, t.ex.
 Naturliga orsaker
 Punkterat däck
 Stanna bilen omedelbart på säker plats.
Åtgärd ( sid. 430)
OM42B46SE.book Page 429 Monday, December 17, 2018 12:29 PM

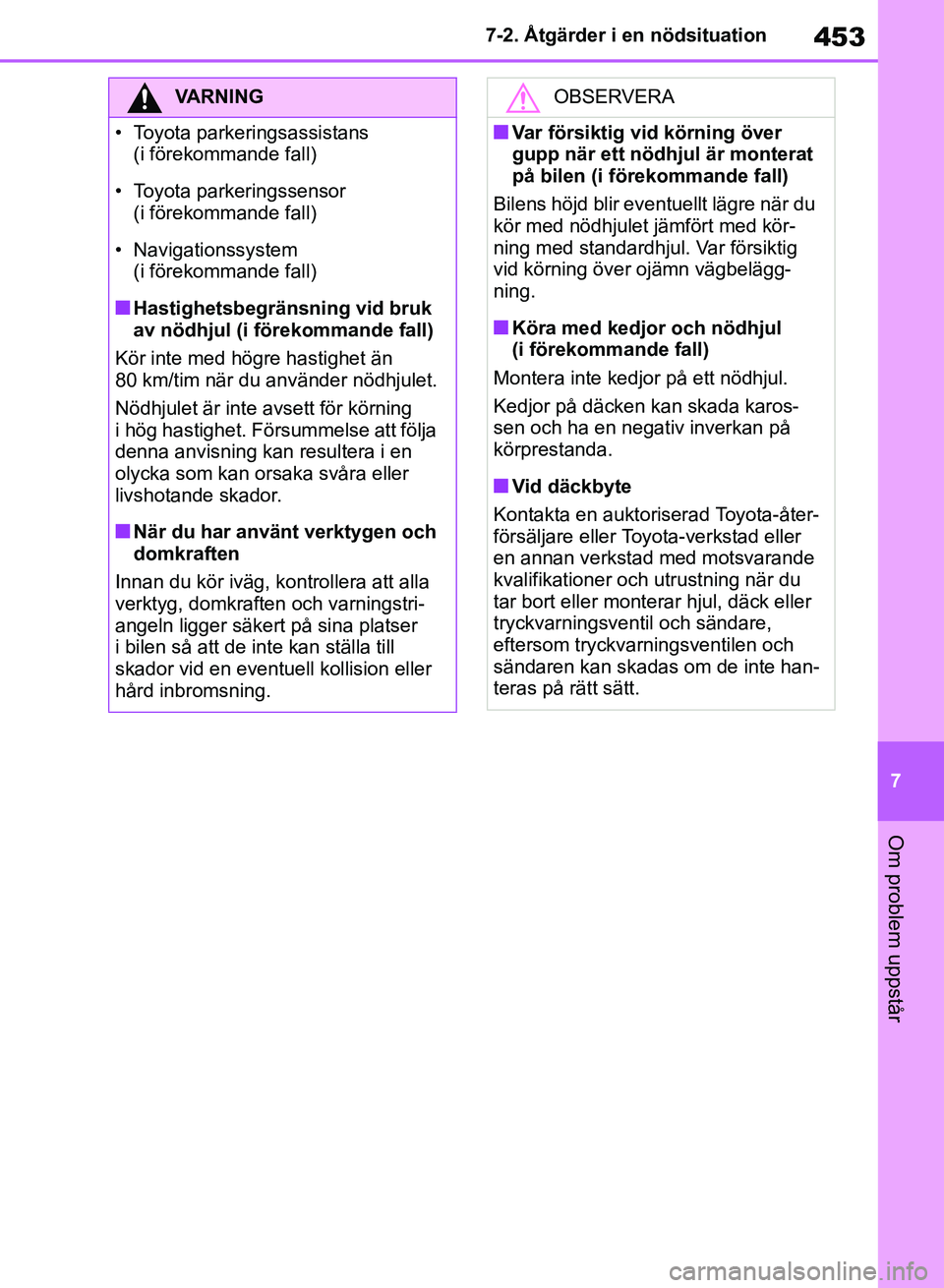

453
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
VARNING
• Toyota parkeringsassistans (i förekommande fall)
• Toyota parkeringssensor (i förekommande fall)
• Navigationssystem (i förekommande fall)
nHastighetsbegränsning vid bruk
av nödhjul (i förekommande fall)
Kör inte med högre hastighet än
80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning
i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en
olycka som kan orsaka svåra eller
livshotande skador.
nNär du har använt verktygen och
domkraften
Innan du kör iväg, kontrollera att alla
verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser
i bilen så att de inte kan ställa till
skador vid en eventuell kollision eller
hård inbromsning.
OBSERVERA
nVar försiktig vid körning över
gupp när ett nödhjul är monterat
på bilen (i förekommande fall)
Bilens höjd blir eventuellt lägre när du
kör med nödhjulet jämfört med kör-
ning med standardhjul. Var försiktig
vid körning över ojämn vägbelägg-
ning.
nKöra med kedjor och nödhjul
(i förekommande fall)
Montera inte kedjor på ett nödhjul.
Kedjor på däcken kan skada karos-
sen och ha en negativ inverkan på
körprestanda.
nVid däckbyte
Kontakta en auktoriserad Toyota-åter-
försäljare eller To yota-verkstad eller
en annan verkstad med motsvarande
kvalifikationer och utrustning när du
tar bort eller monterar hjul, däck eller
tryckvarningsventil och sändare,
eftersom tryckvarningsventilen och
sändaren kan skadas om de inte han-
teras på rätt sätt.
OM42B46SE.book Page 453 Monday, December 17, 2018 12:29 PM

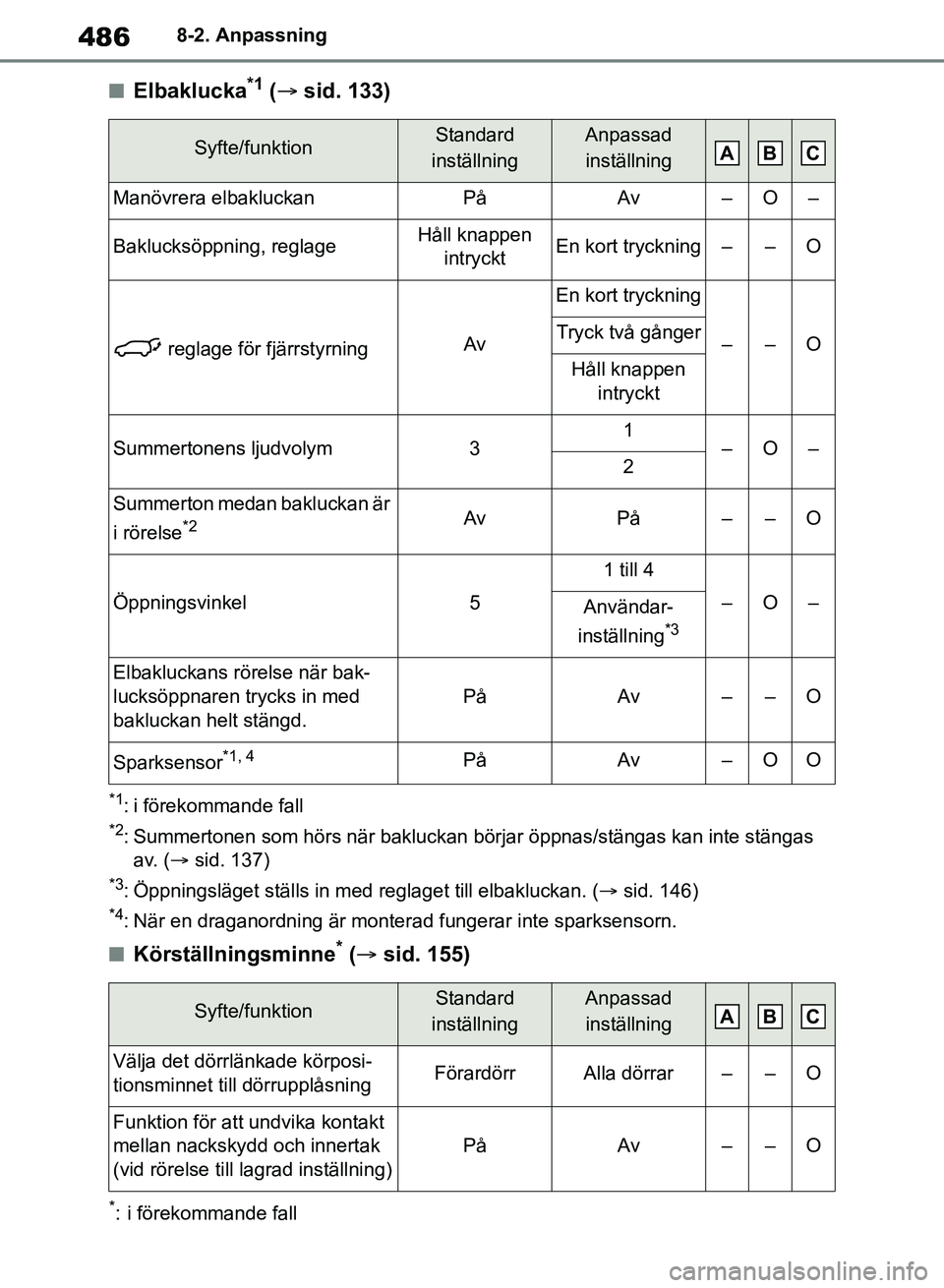

4868-2. Anpassning
nElbaklucka*1 ( sid. 133)
*1: i förekommande fall
*2: Summertonen som hörs när bakluckan börjar öppnas/stängas kan inte stängas
a v. ( sid. 137)
*3: Öppningsläget ställs in med reglaget till elbakluckan. ( sid. 146)
*4: När en draganordning är monter ad fungerar inte sparksensorn.
nKörställningsminne* ( sid. 155)
*: i förekommande fall
Syfte/funktionStandard
inställningAnpassad inställning
Manövrera elbakluckanPåAv–O–
Baklucksöppning, reglageHåll knappen intrycktEn kort tryckning––O
reglage för fjärrstyrning Av
En kort tryckning
––OTryck två gånger
Håll knappen intryckt
Summertonens ljudvolym31–O–2
Summerton medan bakluckan är
i rörelse*2AvPå––O
Öppningsvinkel5
1 till 4
–O–Användar-
inställning*3
Elbakluckans rörelse när bak-
lucksöppnaren trycks in med
bakluckan helt stängd.
PåAv––O
Sparksensor*1, 4PåAv–OO
Syfte/funktionStandard
inställningAnpassad inställning
Välja det dörrlänkade körposi-
tionsminnet till dörrupplåsningFörardörrAlla dörrar––O
Funktion för att undvika kontakt
mellan nackskydd och innertak
(vid rörelse till lagrad inställning)
PåAv––O
ABC
ABC
OM42B46SE.book Page 486 Monday, December 17, 2018 12:29 PM

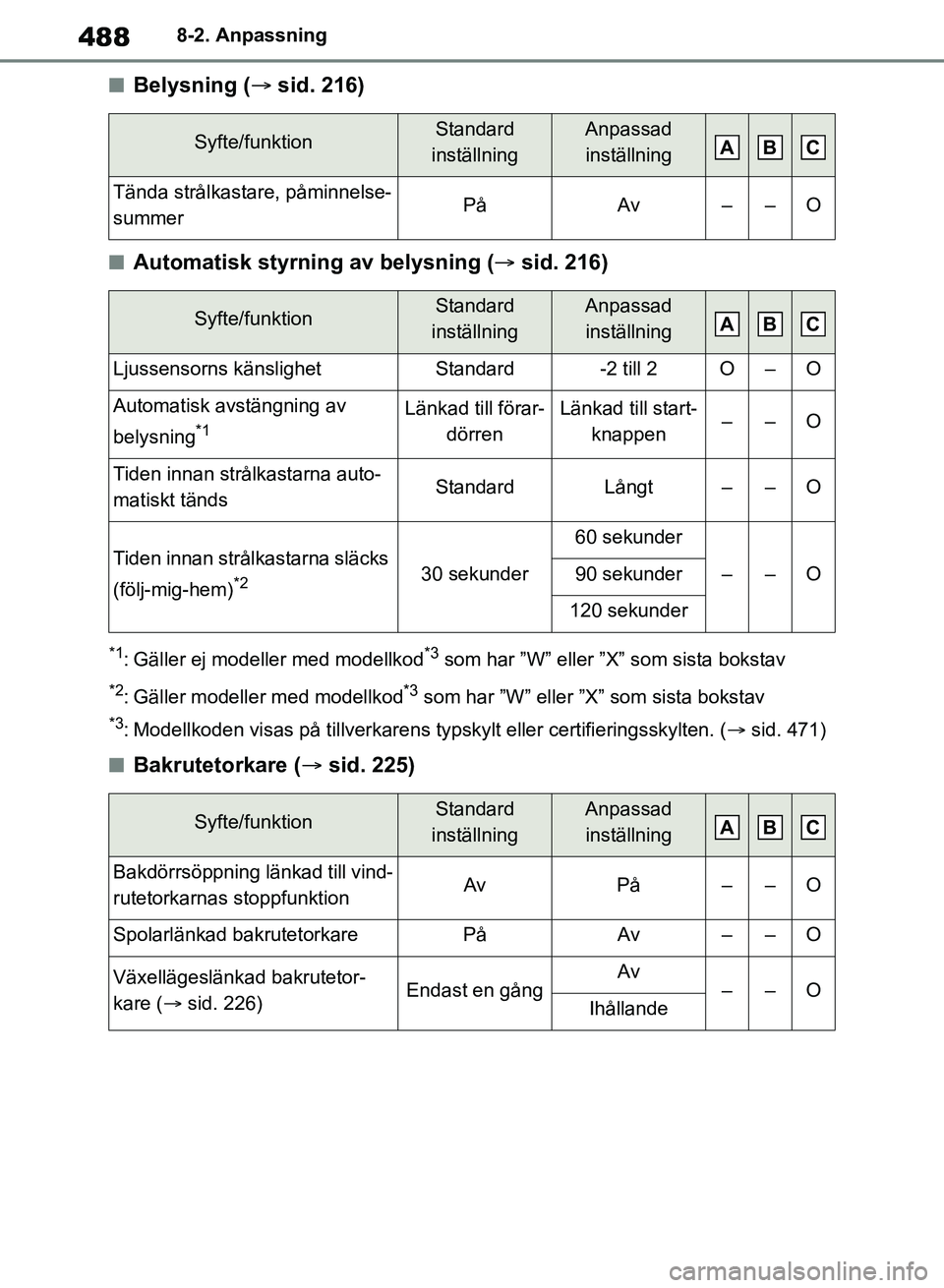

4888-2. Anpassning
nBelysning (sid. 216)
nAutomatisk styrning av belysning ( sid. 216)
*1: Gäller ej modeller med modellkod*3 som har ”W” eller ”X” som sista bokstav
*2: Gäller modeller med modellkod*3 som har ”W” eller ”X” som sista bokstav
*3: Modellkoden visas på ti llverkarens typskylt eller certifieringsskylten. (sid. 471)
nBakrutetorkare ( sid. 225)
Syfte/funktionStandard
inställningAnpassad inställning
Tända strålkastare, påminnelse-
summerPåAv––O
Syfte/funktionStandard
inställningAnpassad inställning
Ljussensorns känslighetStandard-2 till 2O–O
Automatisk avstängning av
belysning
*1Länkad till förar- dörrenLänkad till start-knappen––O
Tiden innan strålkastarna auto-
matiskt tändsStandardLångt––O
Tiden innan strålkastarna släcks
(följ-mig-hem)
*230 sekunder
60 sekunder
––O90 sekunder
120 sekunder
Syfte/funktionStandard
inställningAnpassad inställning
Bakdörrsöppning länkad till vind-
rutetorkarnas stoppfunktionAvPå––O
Spolarlänkad bakrutetorkarePåAv––O
Växellägeslänkad bakrutetor-
kare ( sid. 226)Endast en gångAv––OIhållande
ABC
ABC
ABC
OM42B46SE.book Page 488 Monday, December 17, 2018 12:29 PM

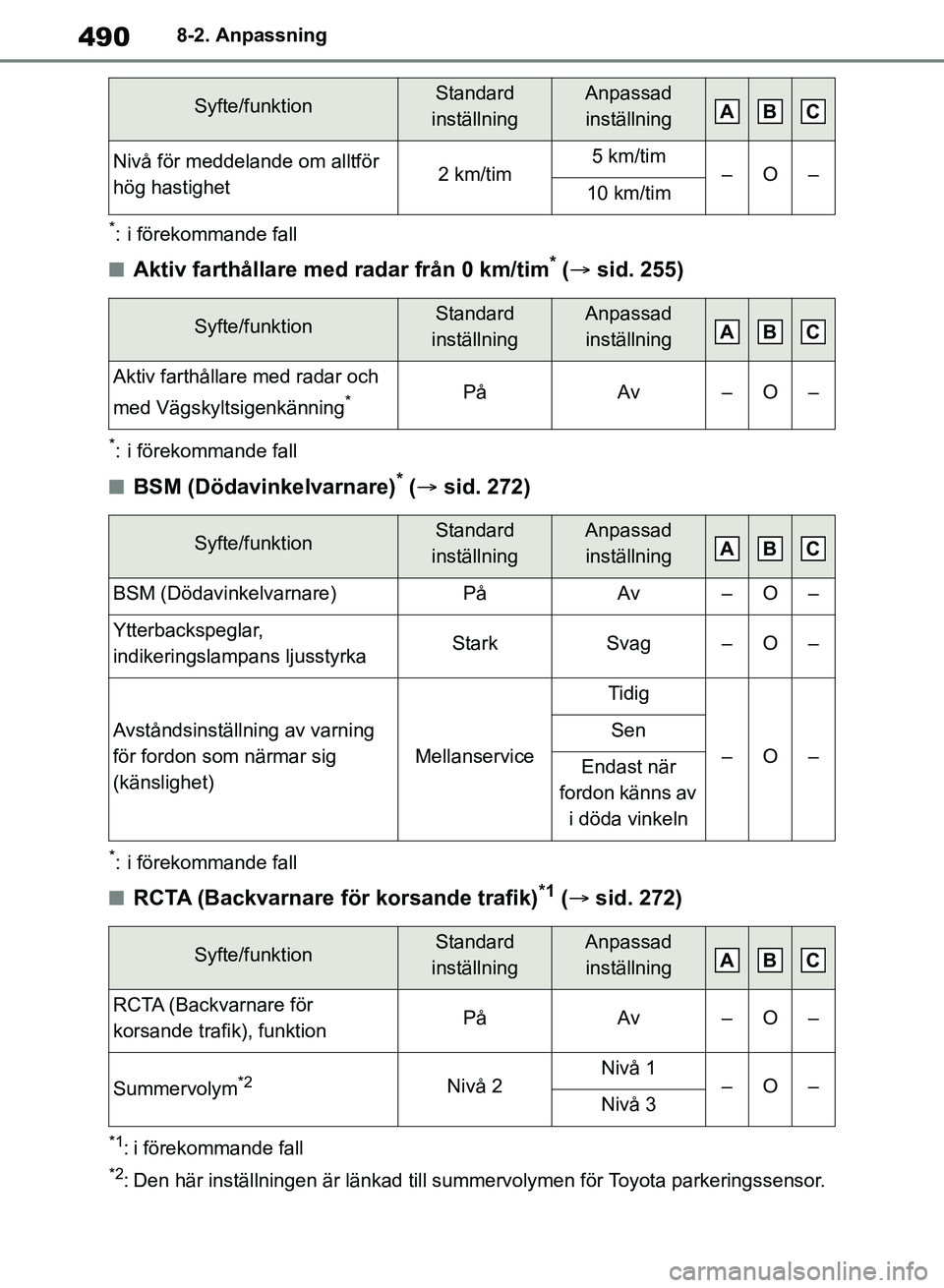

4908-2. Anpassning
*: i förekommande fall
nAktiv farthållare med radar från 0 km/tim* ( sid. 255)
*: i förekommande fall
nBSM (Dödavinkelvarnare)* ( sid. 272)
*: i förekommande fall
nRCTA (Backvarnare för korsande trafik)*1 ( sid. 272)
*1: i förekommande fall
*2: Den här inställningen är länkad till summervolymen för Toyota parkeringssensor.
Nivå för meddelande om alltför
hög hastighet2 km/tim5 km/tim–O–10 km/tim
Syfte/funktionStandard
inställningAnpassad inställning
Aktiv farthållare med radar och
med Vägskyltsigenkänning
*PåAv–O–
Syfte/funktionStandard
inställningAnpassad inställning
BSM (Dödavinkelvarnare)PåAv–O–
Ytterbackspeglar,
indikeringslampans ljusstyrkaStarkSvag–O–
Avståndsinställning av varning
för fordon som närmar sig
(känslighet)
Mellanservice
Tidig
–O–
Sen
Endast när
fordon känns av i döda vinkeln
Syfte/funktionStandard
inställningAnpassad inställning
RCTA (Backvarnare för
korsande trafik), funktionPåAv–O–
Summervolym*2Nivå 2Nivå 1–O–Nivå 3
Syfte/funktionStandard
inställningAnpassad inställningABC
ABC
ABC
ABC
OM42B46SE.book Page 490 Monday, December 17, 2018 12:29 PM
