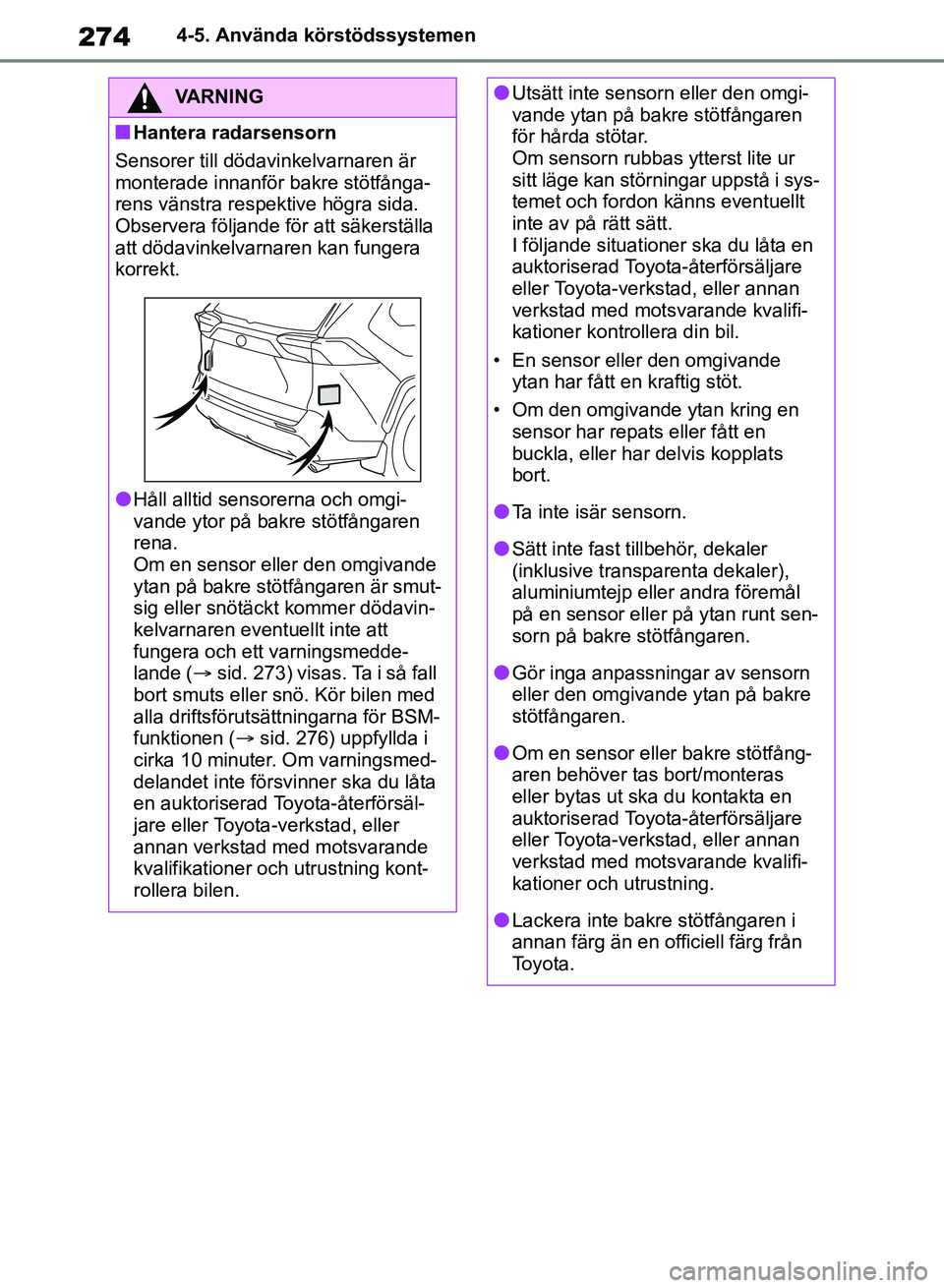

2744-5. Använda körstödssystemen
VARNING
nHantera radarsensorn
Sensorer till dödavinkelvarnaren är
monterade innanför bakre stötfånga-
rens vänstra respektive högra sida.
Observera följande för att säkerställa
att dödavinkelvarnaren kan fungera
korrekt.
lHåll alltid sensorerna och omgi-
vande ytor på bakre stötfångaren
rena.
Om en sensor eller den omgivande
ytan på bakre stö tfångaren är smut-
sig eller snötäckt kommer dödavin-
kelvarnaren eventuellt inte att
fungera och ett varningsmedde-
lande ( sid. 273) visas. Ta i så fall
bort smuts eller snö. Kör bilen med
alla driftsförutsättningarna för BSM-
funktionen ( sid. 276) uppfyllda i
cirka 10 minuter. Om varningsmed-
delandet inte försvinner ska du låta
en auktoriserad Toyota-återförsäl-
jare eller Toyota -verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning kont-
rollera bilen.
lUtsätt inte sensorn eller den omgi-
vande ytan på bakre stötfångaren
för hårda stötar.
Om sensorn rubbas ytterst lite ur
sitt läge kan störningar uppstå i sys-
temet och fordon känns eventuellt
inte av på rätt sätt.
I följande situationer ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer kontrollera din bil.
• En sensor eller den omgivande ytan har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor har repats eller fått en
buckla, eller har delvis kopplats
bort.
lTa inte isär sensorn.
lSätt inte fast tillbehör, dekaler
(inklusive trans parenta dekaler),
aluminiumtejp eller andra föremål
på en sensor eller på ytan runt sen-
sorn på bakre stötfångaren.
lGör inga anpassningar av sensorn
eller den omgivande ytan på bakre
stötfångaren.
lOm en sensor eller bakre stötfång-
aren behöver tas bort/monteras
eller bytas ut ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning.
lLackera inte bakre stötfångaren i
annan färg än en officiell färg från
Toyota.
OM42B46SE.book Page 274 Monday, December 17, 2018 12:29 PM

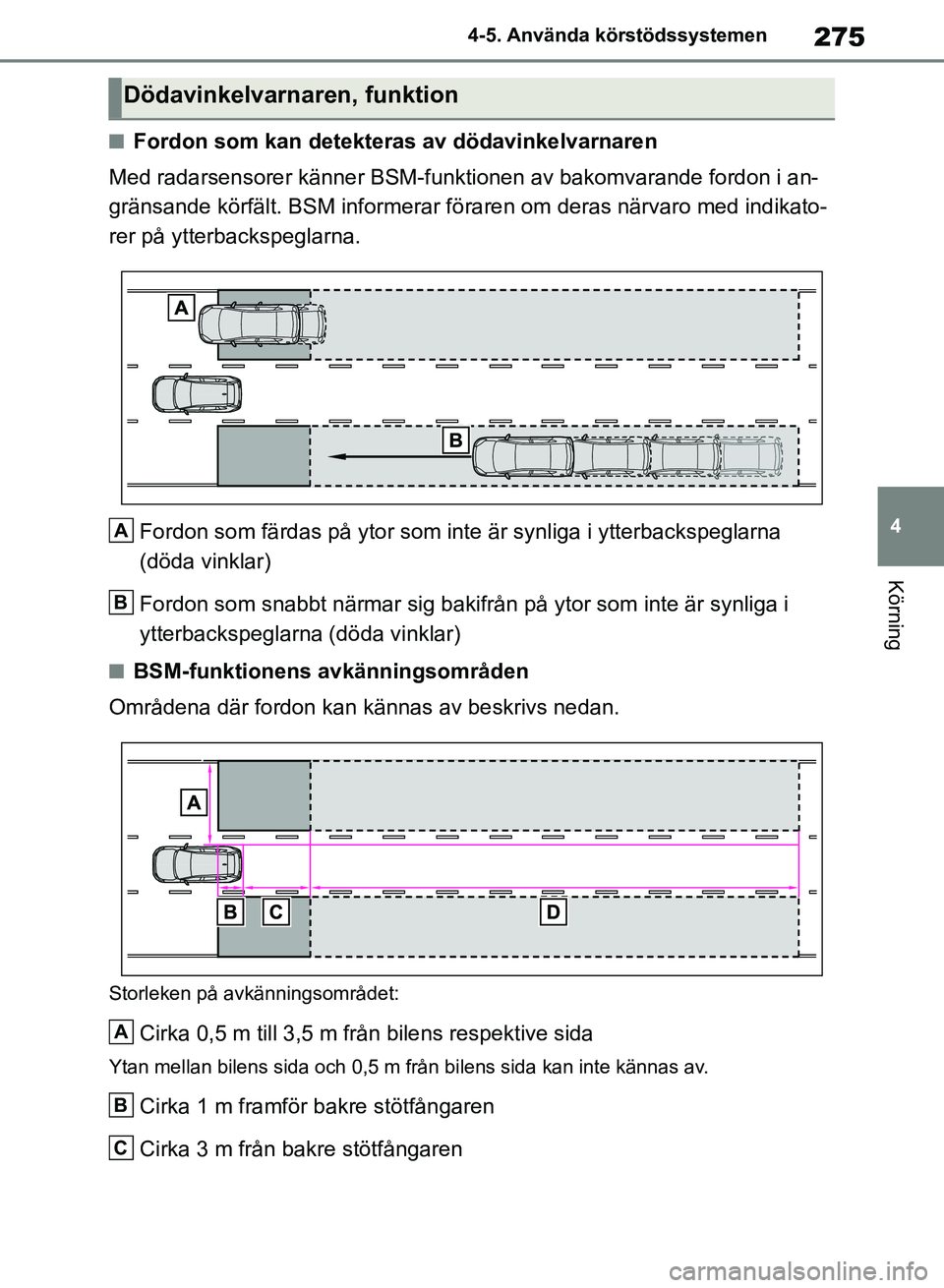

275
4
4-5. Använda körstödssystemen
Körning
nFordon som kan detekteras av dödavinkelvarnaren
Med radarsensorer känner BSM-funktionen av bakomvarande fordon i an-
gränsande körfält. BSM informerar föraren om deras närvaro med indikato-
rer på ytterbackspeglarna.
Fordon som färdas på ytor som inte är synliga i ytterbackspeglarna
(döda vinklar)
Fordon som snabbt närmar sig bakifrån på ytor som inte är synliga i
ytterbackspeglarna (döda vinklar)
nBSM-funktionens avkänningsområden
Områdena där fordon kan kännas av beskrivs nedan.
Storleken på avkänningsområdet:
Cirka 0,5 m till 3,5 m från bilens respektive sida
Ytan mellan bilens sida och 0,5 m från bilens sida kan inte kännas av.
Cirka 1 m framför bakre stötfångaren
Cirka 3 m från bakre stötfångaren
Dödavinkelvarnaren, funktion
A
B
A
B
C
OM42B46SE.book Page 275 Monday, December 17, 2018 12:29 PM

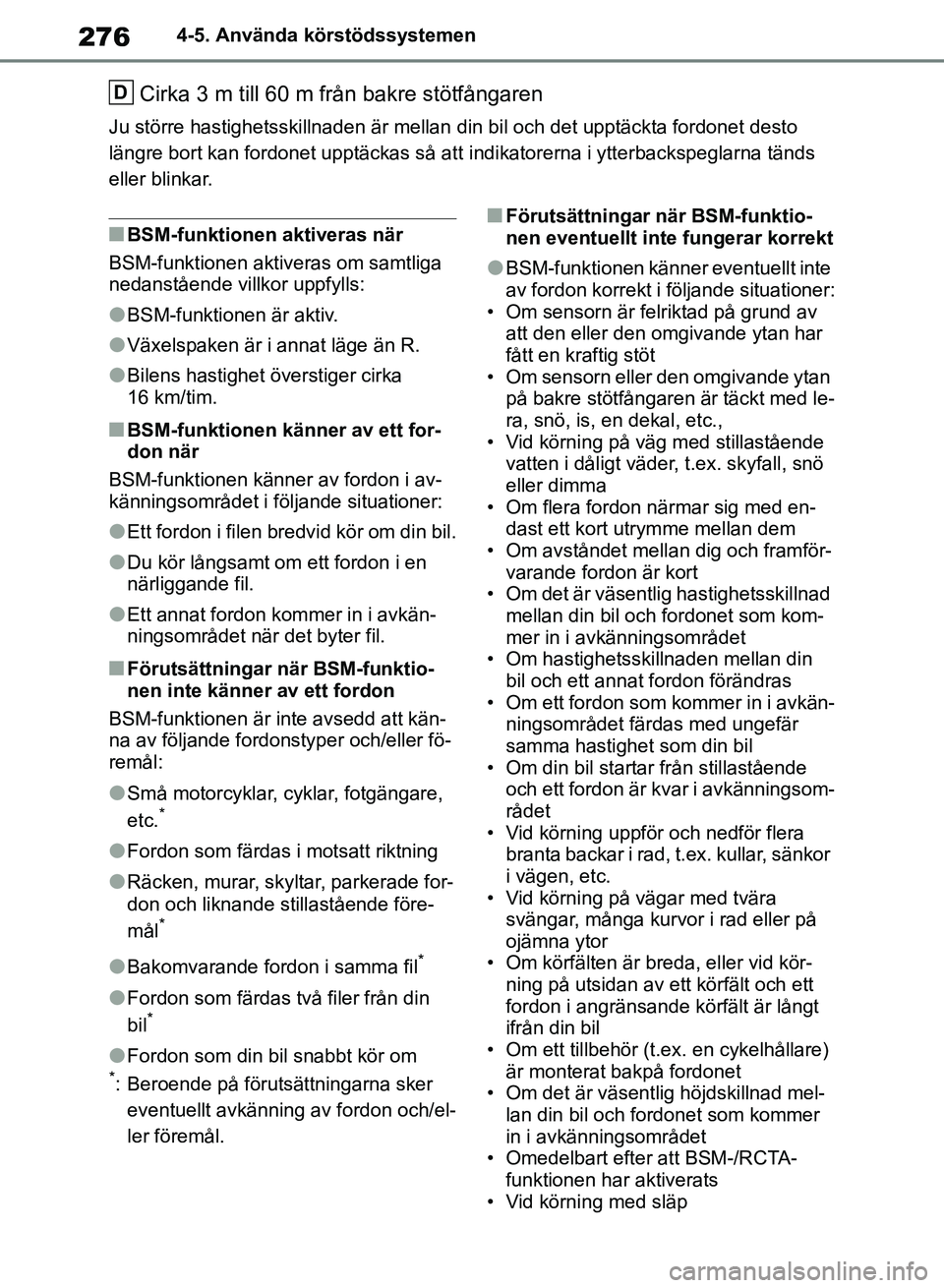

2764-5. Använda körstödssystemen
Cirka 3 m till 60 m från bakre stötfångaren
Ju större hastighetsskillnaden är mellan din bil och det upptäckta fordonet desto
längre bort kan fordonet upptäckas så at t indikatorerna i ytterbackspeglarna tänds
eller blinkar.
nBSM-funktionen aktiveras när
BSM-funktionen aktiveras om samtliga
nedanstående villkor uppfylls:
lBSM-funktionen är aktiv.
lVäxelspaken är i annat läge än R.
lBilens hastighet överstiger cirka
16 km/tim.
nBSM-funktionen känner av ett for-
don när
BSM-funktionen känner av fordon i av-
känningsområdet i följande situationer:
lEtt fordon i filen bredvid kör om din bil.
lDu kör långsamt om ett fordon i en
närliggande fil.
lEtt annat fordon kommer in i avkän-
ningsområdet när det byter fil.
nFörutsättningar när BSM-funktio-
nen inte känner av ett fordon
BSM-funktionen är inte avsedd att kän-
na av följande fordonstyper och/eller fö-
remål:
lSmå motorcyklar, cyklar, fotgängare,
etc.*
lFordon som färdas i motsatt riktning
lRäcken, murar, skyltar, parkerade for-
don och liknande stillastående före-
mål
*
lBakomvarande fordon i samma fil*
lFordon som färdas två filer från din
bil*
lFordon som din bil snabbt kör om*: Beroende på förutsättningarna sker eventuellt avkänning av fordon och/el-
ler föremål.
nFörutsättningar när BSM-funktio-
nen eventuellt inte fungerar korrekt
lBSM-funktionen känner eventuellt inte
av fordon korrekt i följande situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med le-
ra, snö, is, en dekal, etc.,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med en- dast ett kort utrymme mellan dem
• Om avståndet mellan dig och framför- varande fordon är kort
• Om det är väsentlig hastighetsskillnad
mellan din bil och fordonet som kom-
mer in i avkänningsområdet
• Om hastighetsskillnaden mellan din
bil och ett annat fordon förändras
• Om ett fordon som kommer in i avkän-
ningsområdet färdas med ungefär
samma hastighet som din bil
• Om din bil startar från stillastående och ett fordon är kvar i avkänningsom-
rådet
• Vid körning uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om körfälten är breda, eller vid kör- ning på utsidan av ett körfält och ett
fordon i angränsande körfält är långt
ifrån din bil
• Om ett tillbehör (t.ex. en cykelhållare)
är monterat bakpå fordonet
• Om det är väsentlig höjdskillnad mel- lan din bil och fordonet som kommer
in i avkänningsområdet
• Omedelbart efter att BSM-/RCTA- funktionen har aktiverats
• Vid körning med släp
D
OM42B46SE.book Page 276 Monday, December 17, 2018 12:29 PM

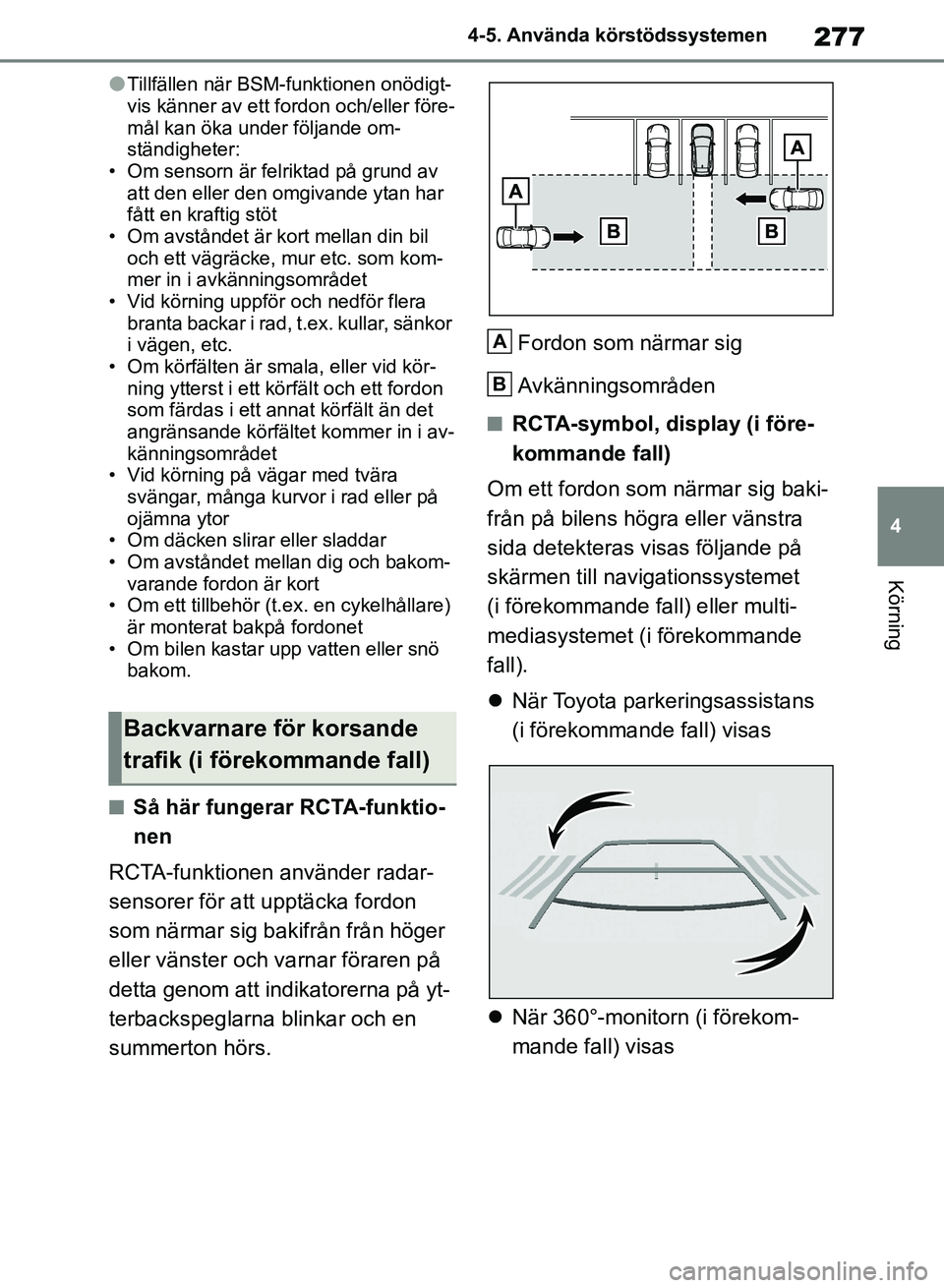

277
4
4-5. Använda körstödssystemen
Körning
lTillfällen när BSM-funktionen onödigt-
vis känner av ett fordon och/eller före-
mål kan öka under följande om-
ständigheter:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om avståndet är kort mellan din bil och ett vägräcke, mur etc. som kom-
mer in i avkänningsområdet
• Vid körning uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Om körfälten är smala, eller vid kör- ning ytterst i ett körfält och ett fordon
som färdas i ett annat körfält än det
angränsande körfältet kommer in i av-
känningsområdet
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om däcken slirar eller sladdar
• Om avståndet mellan dig och bakom- varande fordon är kort
• Om ett tillbehör (t.e x. en cykelhållare)
är monterat bakpå fordonet
• Om bilen kastar upp vatten eller snö
bakom.
nSå här fungerar RCTA-funktio-
nen
RCTA-funktionen använder radar-
sensorer för att upptäcka fordon
som närmar sig bakifrån från höger
eller vänster och varnar föraren på
detta genom att indikatorerna på yt-
terbackspeglarna blinkar och en
summerton hörs. Fordon som närmar sig
Avkänningsområden
nRCTA-symbol, display (i före-
kommande fall)
Om ett fordon som närmar sig baki-
från på bilens högra eller vänstra
sida detekteras visas följande på
skärmen till navigationssystemet
(i förekommande fall) eller multi-
mediasystemet (i förekommande
fall).
 När Toyota parkeringsassistans
(i förekommande fall) visas
 När 360°-monitorn (i förekom-
mande fall) visas
Backvarnare för korsande
trafik (i förekommande fall)
A
B
OM42B46SE.book Page 277 Monday, December 17, 2018 12:29 PM

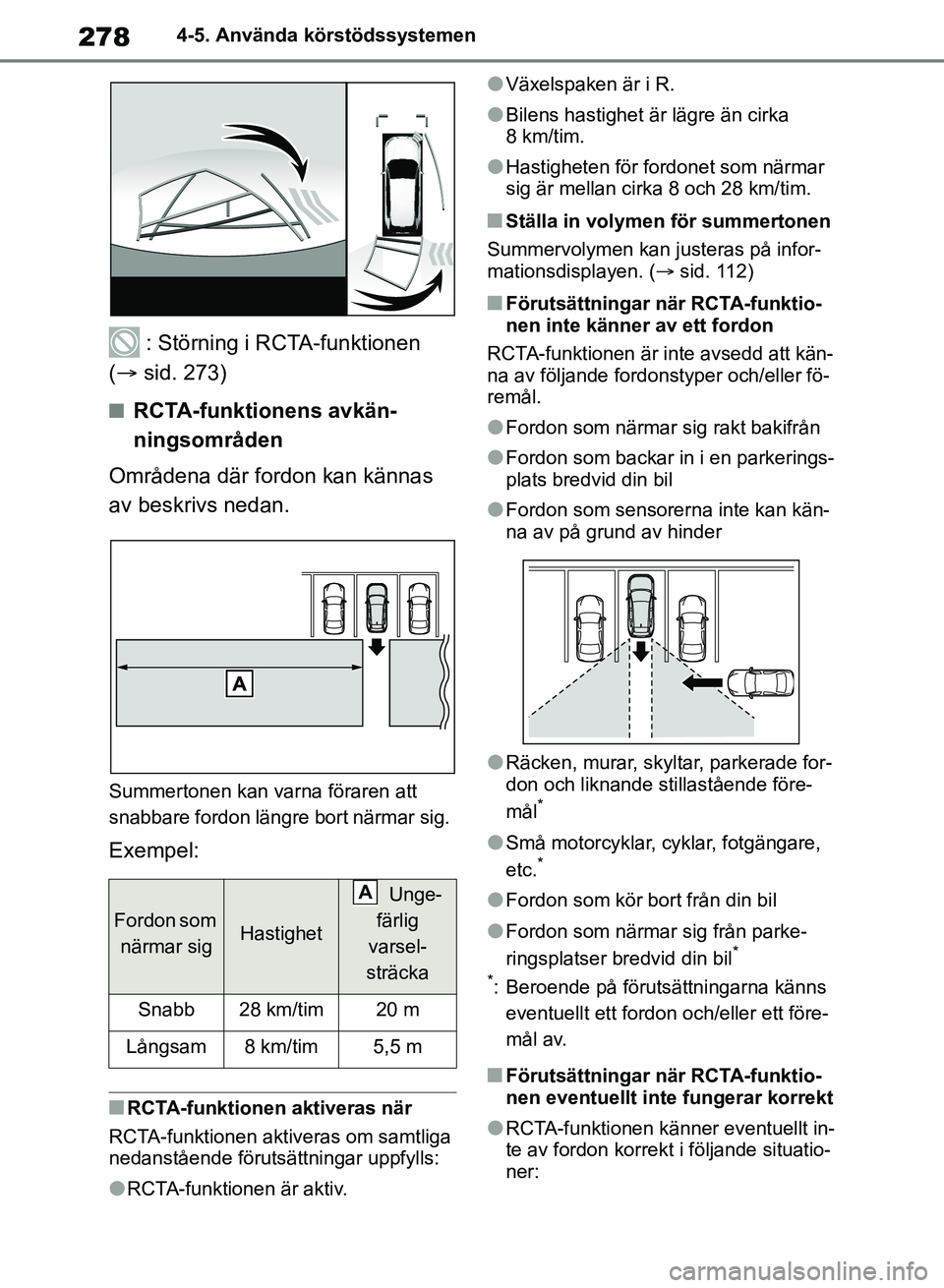

2784-5. Använda körstödssystemen
: Störning i RCTA-funktionen
(  sid. 273)
nRCTA-funktionens avkän-
ningsområden
Områdena där fordon kan kännas
av beskrivs nedan.
Summertonen kan varna föraren att
snabbare fordon längre bort närmar sig.
Exempel:
nRCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
lRCTA-funktionen är aktiv.
lVäxelspaken är i R.
lBilens hastighet är lägre än cirka
8 km/tim.
lHastigheten för fordonet som närmar
sig är mellan cirka 8 och 28 km/tim.
nStälla in volymen för summertonen
Summervolymen kan justeras på infor-
mationsdisplayen. ( sid. 112)
nFörutsättningar när RCTA-funktio-
nen inte känner av ett fordon
RCTA-funktionen är inte avsedd att kän-
na av följande fordonstyper och/eller fö-
remål.
lFordon som närmar sig rakt bakifrån
lFordon som backar in i en parkerings-
plats bredvid din bil
lFordon som sensorerna inte kan kän-
na av på grund av hinder
lRäcken, murar, skyltar, parkerade for-
don och liknande stillastående före-
mål
*
lSmå motorcyklar, cyklar, fotgängare,
etc.*
lFordon som kör bort från din bil
lFordon som närmar sig från parke-
ringsplatser bredvid din bil*
*
: Beroende på förutsättningarna känns eventuellt ett fordon och/eller ett före-
mål av.
nFörutsättningar när RCTA-funktio-
nen eventuellt inte fungerar korrekt
lRCTA-funktionen känner eventuellt in-
te av fordon korrekt i följande situatio-
ner:
Fordon som närmar sigHastighet
Unge-
färlig
varsel-
sträcka
Snabb28 km/tim20 m
Långsam8 km/tim 5,5 m
A
OM42B46SE.book Page 278 Monday, December 17, 2018 12:29 PM

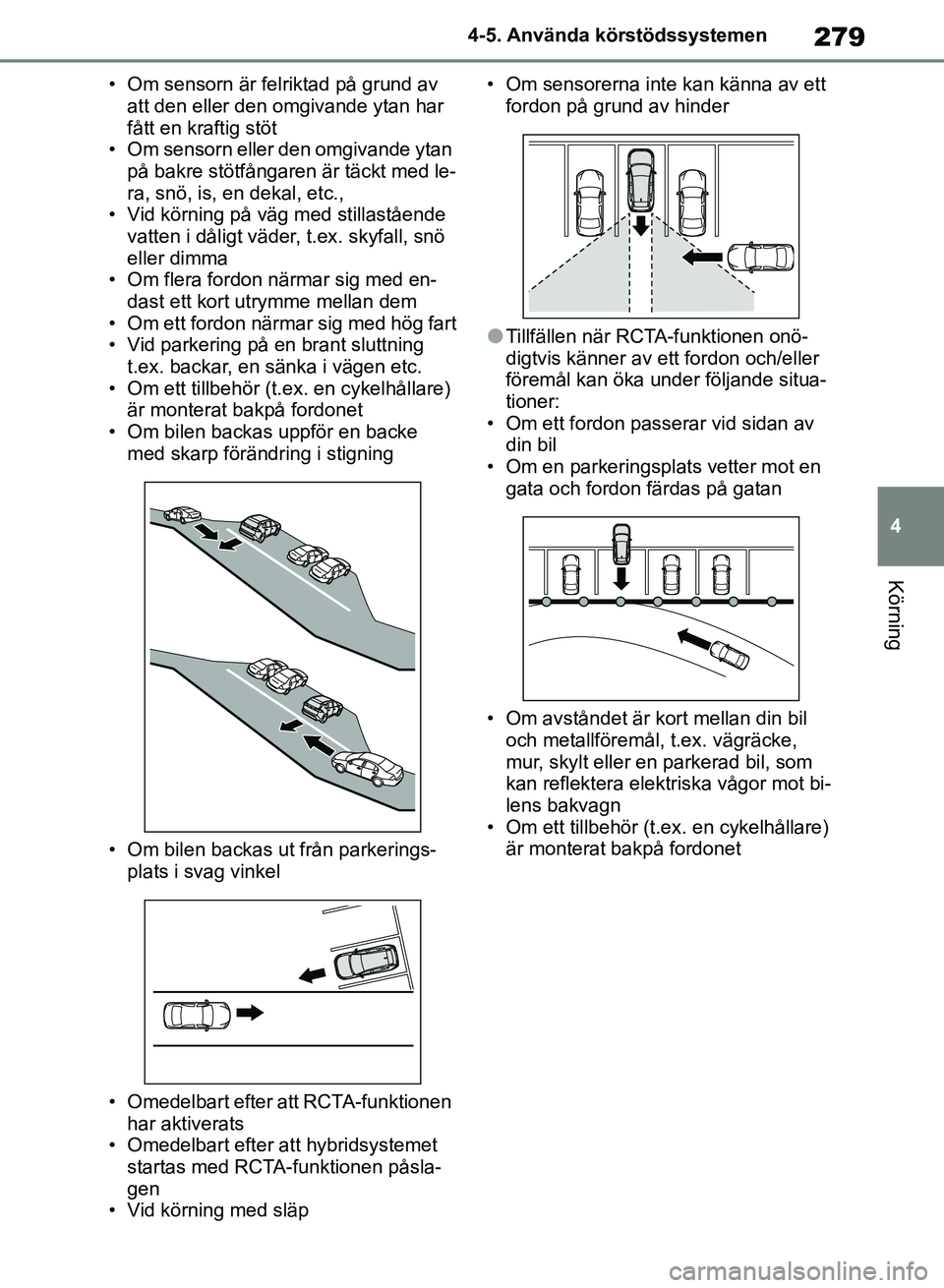

279
4
4-5. Använda körstödssystemen
Körning
• Om sensorn är felriktad på grund av
att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med le-
ra, snö, is, en dekal, etc.,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med en- dast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög fart
• Vid parkering på en brant sluttning
t.ex. backar, en sänka i vägen etc.
• Om ett tillbehör (t.e x. en cykelhållare)
är monterat bakpå fordonet
• Om bilen backas uppför en backe med skarp förändring i stigning
• Om bilen backas ut från parkerings-
plats i svag vinkel
• Omedelbart efter att RCTA-funktionen har aktiverats
• Omedelbart efter att hybridsystemet startas med RCTA-funktionen påsla-
gen
• Vid körning med släp • Om sensorerna inte kan känna av ett
fordon på grund av hinder
lTillfällen när RCTA-funktionen onö-
digtvis känner av ett fordon och/eller
föremål kan öka under följande situa-
tioner:
• Om ett fordon passerar vid sidan av din bil
• Om en parkeringsplats vetter mot en gata och fordon färdas på gatan
• Om avståndet är kort mellan din bil och metallföremål, t.ex. vägräcke,
mur, skylt eller en parkerad bil, som
kan reflektera elektriska vågor mot bi-
lens bakvagn
• Om ett tillbehör (t.ex. en cykelhållare)
är monterat bakpå fordonet
OM42B46SE.book Page 279 Monday, December 17, 2018 12:29 PM

2804-5. Använda körstödssystemen
*: i förekommande fall

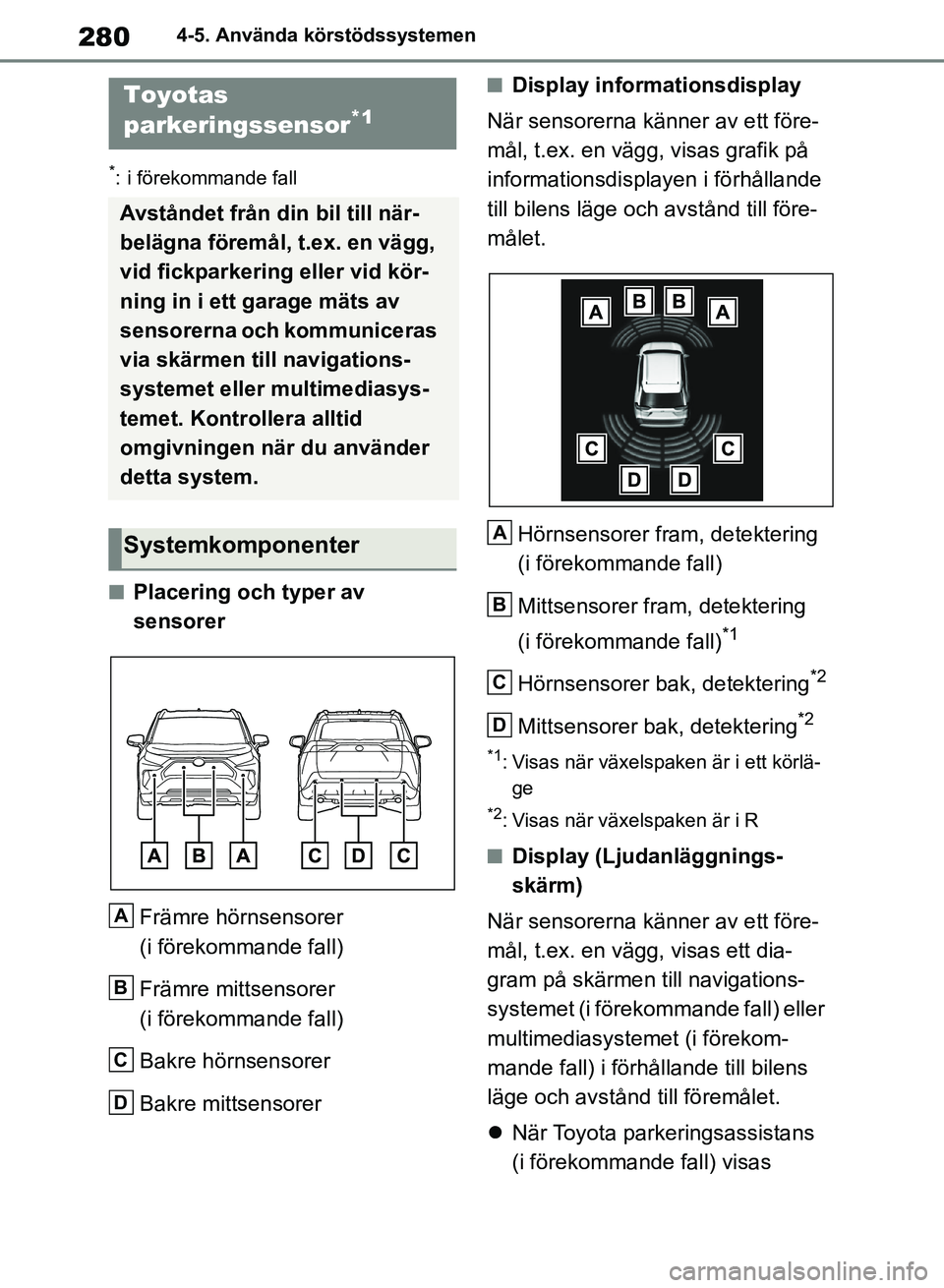

nPlacering och typer av
sensorerFrämre hörnsensorer
(i förekommande fall)
Främre mittsensorer
(i förekommande fall)
Bakre hörnsensorer
Bakre mittsensorer
nDisplay informationsdisplay
När sensorerna känner av ett före-
mål, t.ex. en vägg, visas grafik på
informationsdisplayen i förhållande
till bilens läge och avstånd till före-
målet.
Hörnsensorer fram, detektering
(i förekommande fall)
Mittsensorer fram, detektering
(i förekommande fall)
*1
Hörnsensorer bak, detektering*2
Mittsensorer bak, detektering*2
*1: Visas när växelspaken är i ett körlä-ge
*2: Visas när växelspaken är i R
nDisplay (Ljudanläggnings-
skärm)
När sensorerna känner av ett före-
mål, t.ex. en vägg, visas ett dia-
gram på skärmen till navigations-
systemet (i förekommande fall) eller
multimediasystemet (i förekom-
mande fall) i förhållande till bilens
läge och avstånd till föremålet.
 När Toyota parkeringsassistans
(i förekommande fall) visas
Toyotas
parkeringssensor*1
Avståndet från din bil till när-
belägna föremål, t.ex. en vägg,
vid fickparkering eller vid kör-
ning in i ett garage mäts av
sensorerna och kommuniceras
via skärmen till navigations-
systemet eller multimediasys-
temet. Kontrollera alltid
omgivningen när du använder
detta system.
Systemkomponenter
A
B
C
D
A
B
C
D
OM42B46SE.book Page 280 Monday, December 17, 2018 12:29 PM

281
4
4-5. Använda körstödssystemen
Körning

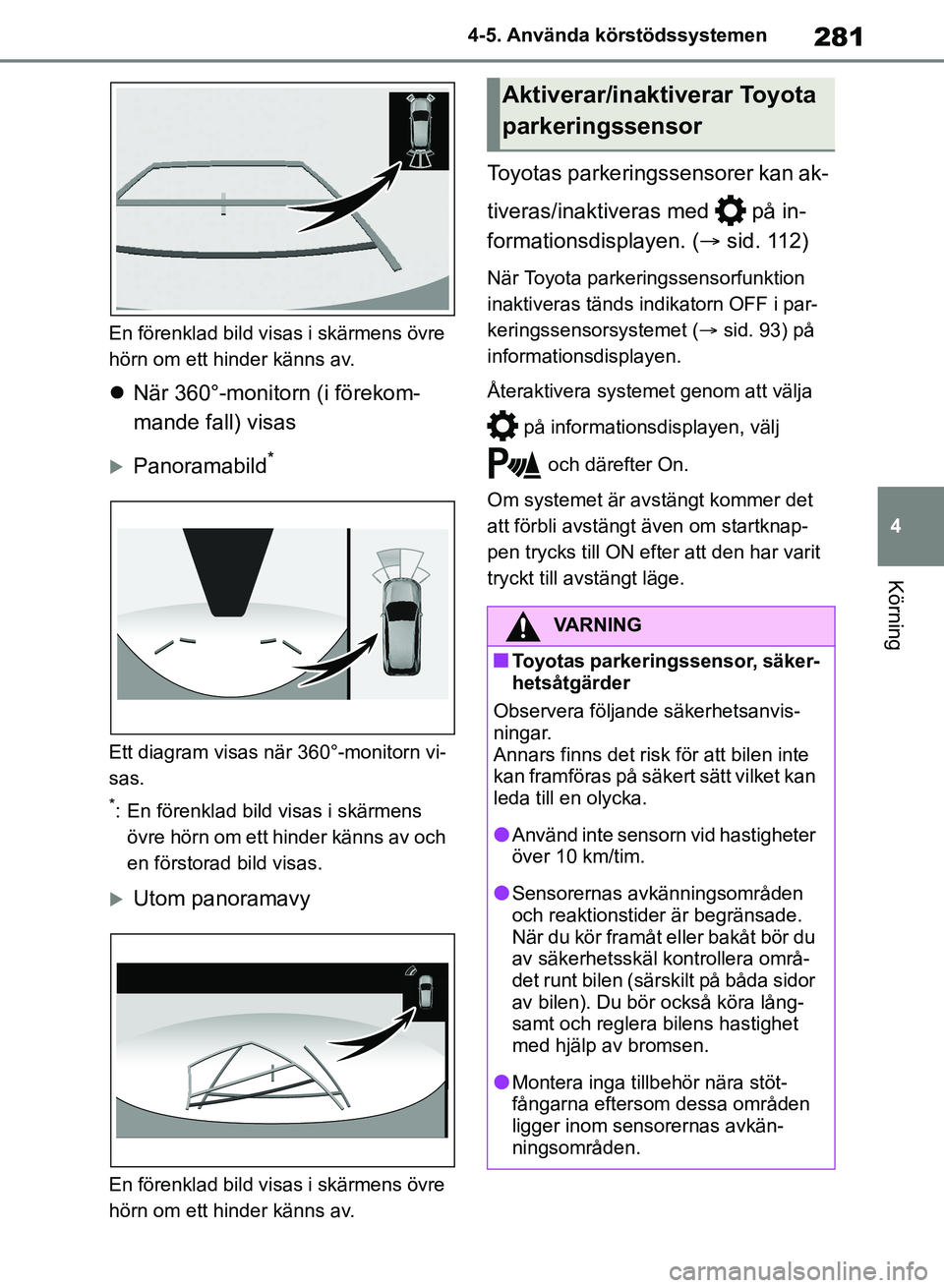

En förenklad bild visas i skärmens övre
hörn om ett hinder känns av.

När 360°-monitorn (i förekom-
mande fall) visas
Panoramabild*
Ett diagram visas när 360°-monitorn vi-
sas.
*: En förenklad bild visas i skärmens
övre hörn om ett hinder känns av och
en förstorad bild visas.
Utom panoramavy
En förenklad bild visas i skärmens övre
hörn om ett hinder känns av.
Toyotas parkeringssensorer kan ak-
tiveras/inaktiveras med på in-
formationsdisplayen. ( sid. 112)
När Toyota parkeringssensorfunktion
inaktiveras tänds indikatorn OFF i par-
keringssensorsystemet (sid. 93) på
informationsdisplayen.
Återaktivera systemet genom att välja
på informationsdisplayen, välj
och därefter On.
Om systemet är avstängt kommer det
att förbli avstängt även om startknap-
pen trycks till ON efte r att den har varit
tryckt till avstängt läge.
Aktiverar/inaktiverar Toyota
parkeringssensor
VARNING
nToyotas parkeringssensor, säker-
hetsåtgärder
Observera följande säkerhetsanvis-
ningar.
Annars finns det risk för att bilen inte
kan framföras på säke rt sätt vilket kan
leda till en olycka.
lAnvänd inte sensorn vid hastigheter
över 10 km/tim.
lSensorernas avkänningsområden
och reaktionstider är begränsade.
När du kör framåt eller bakåt bör du
av säkerhetsskäl ko ntrollera områ-
det runt bilen (särskilt på båda sidor
av bilen). Du bör också köra lång-
samt och reglera bilens hastighet
med hjälp av bromsen.
lMontera inga tillb ehör nära stöt-
fångarna eftersom dessa områden
ligger inom sensorernas avkän-
ningsområden.
OM42B46SE.book Page 281 Monday, December 17, 2018 12:29 PM

2824-5. Använda körstödssystemen

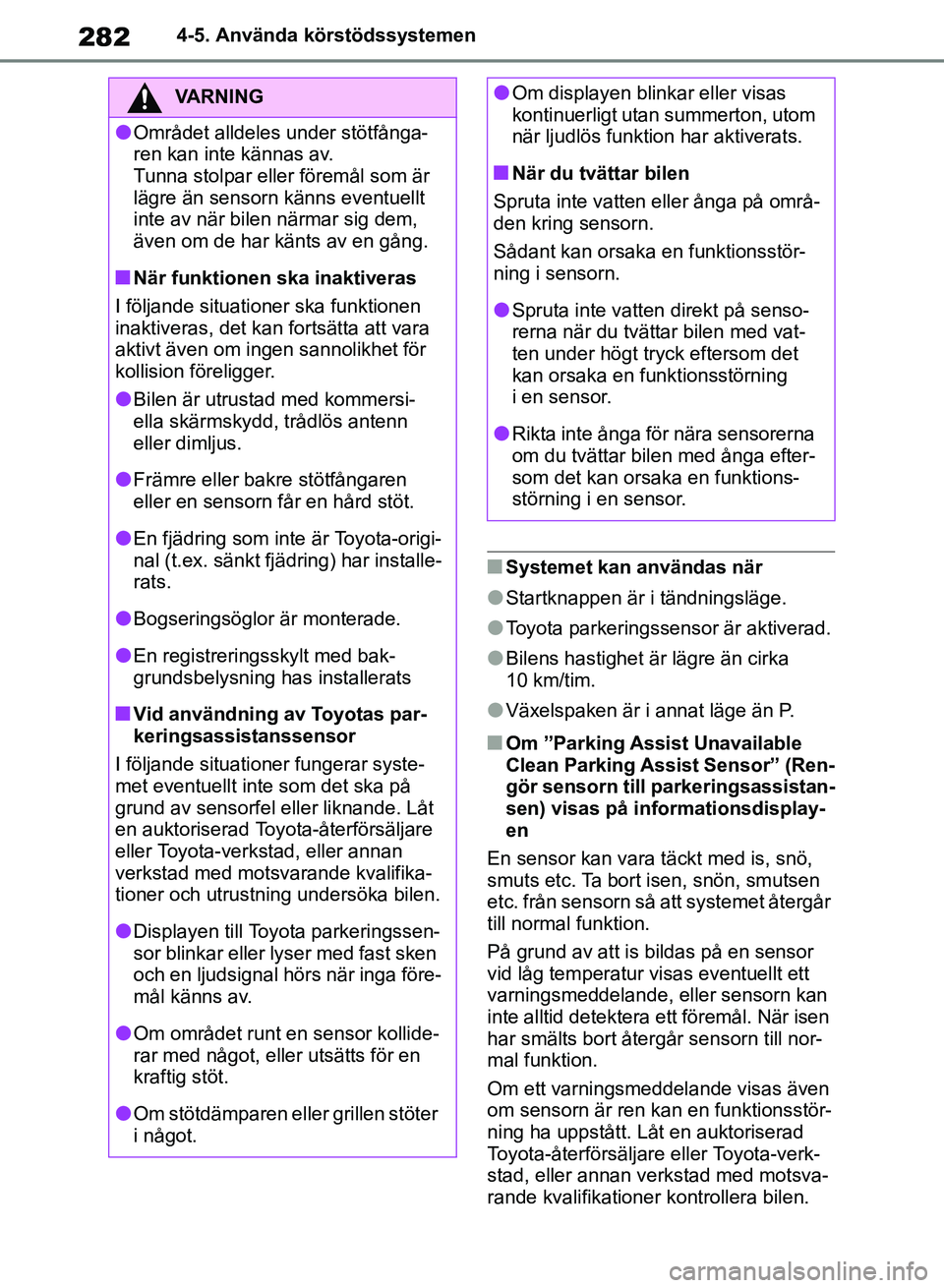

nSystemet kan användas när
lStartknappen är i tändningsläge.
lToyota parkeringssensor är aktiverad.
lBilens hastighet är lägre än cirka
10 km/tim.
lVäxelspaken är i annat läge än P.
nOm ”Parking Assist Unavailable
Clean Parking Assist Sensor” (Ren-
gör sensorn till parkeringsassistan-
sen) visas på informationsdisplay-
en
En sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen
etc. från sensorn så att systemet återgår
till normal funktion.
På grund av att is bildas på en sensor
vid låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn kan
inte alltid detektera ett föremål. När isen
har smälts bort återgår sensorn till nor-
mal funktion.
Om ett varningsmeddelande visas även
om sensorn är ren kan en funktionsstör-
ning ha uppstått. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer kontrollera bilen.
VARNING
lOmrådet alldeles under stötfånga-
ren kan inte kännas av.
Tunna stolpar eller föremål som är
lägre än sensorn känns eventuellt
inte av när bilen närmar sig dem,
även om de har känts av en gång.
nNär funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras, det kan fortsätta att vara
aktivt även om ingen sannolikhet för
kollision föreligger.
lBilen är utrustad med kommersi-
ella skärmskydd, trådlös antenn
eller dimljus.
lFrämre eller bakre stötfångaren
eller en sensorn får en hård stöt.
lEn fjädring som inte är Toyota-origi-
nal (t.ex. sänkt fjädring) har installe-
rats.
lBogseringsöglor är monterade.
lEn registreringsskylt med bak-
grundsbelysning has installerats
nVid användning av Toyotas par-
keringsassistanssensor
I följande situationer fungerar syste-
met eventuellt inte som det ska på
grund av sensorfel eller liknande. Låt
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning undersöka bilen.
lDisplayen till Toyota parkeringssen-
sor blinkar eller l yser med fast sken
och en ljudsignal hörs när inga före-
mål känns av.
lOm området runt en sensor kollide-
rar med något, eller utsätts för en
kraftig stöt.
lOm stötdämparen eller grillen stöter
i något.
lOm displayen blinkar eller visas
kontinuerligt utan summerton, utom
när ljudlös funktion har aktiverats.
nNär du tvättar bilen
Spruta inte vatten eller ånga på områ-
den kring sensorn.
Sådant kan orsaka en funktionsstör-
ning i sensorn.
lSpruta inte vatten direkt på senso-
rerna när du tvättar bilen med vat-
ten under högt tryck eftersom det
kan orsaka en funktionsstörning
i en sensor.
lRikta inte ånga för nära sensorerna
om du tvättar bilen med ånga efter-
som det kan orsaka en funktions-
störning i en sensor.
OM42B46SE.book Page 282 Monday, December 17, 2018 12:29 PM

283
4
4-5. Använda körstödssystemen
Körning

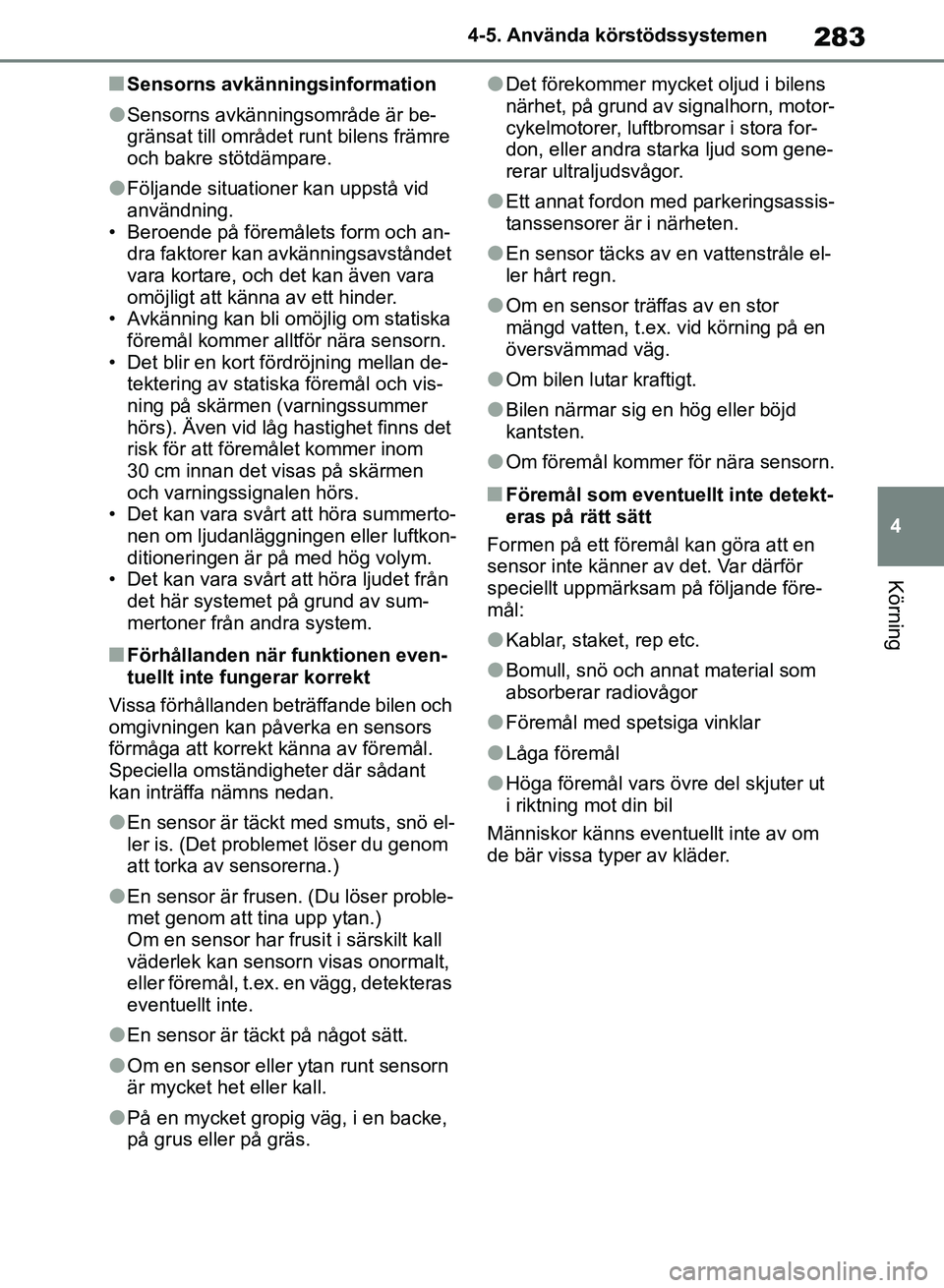

nSensorns avkänningsinformation
lSensorns avkänningsområde är be-
gränsat till området runt bilens främre
och bakre stötdämpare.
lFöljande situationer kan uppstå vid
användning.
• Beroende på föremålets form och an-
dra faktorer kan avkänningsavståndet
vara kortare, och det kan även vara
omöjligt att känna av ett hinder.
• Avkänning kan bli omöjlig om statiska föremål kommer allt för nära sensorn.
• Det blir en kort fördröjning mellan de-
tektering av statiska föremål och vis-
ning på skärmen (varningssummer
hörs). Även vid låg hastighet finns det
risk för att föremålet kommer inom
30 cm innan det visas på skärmen
och varningssignalen hörs.
• Det kan vara svårt att höra summerto-
nen om ljudanläggningen eller luftkon-
ditioneringen är på med hög volym.
• Det kan vara svårt att höra ljudet från det här systemet på grund av sum-
mertoner från andra system.
nFörhållanden när funktionen even-
tuellt inte fungerar korrekt
Vissa förhållanden beträffande bilen och
omgivningen kan påverka en sensors
förmåga att korrekt känna av föremål.
Speciella omständigheter där sådant
kan inträffa nämns nedan.
lEn sensor är täckt med smuts, snö el-
ler is. (Det problemet löser du genom
att torka av sensorerna.)
lEn sensor är frusen. (Du löser proble-
met genom att tina upp ytan.)
Om en sensor har frusit i särskilt kall
väderlek kan sensorn visas onormalt,
eller föremål, t.ex. en vägg, detekteras
eventuellt inte.
lEn sensor är täckt på något sätt.
lOm en sensor eller ytan runt sensorn
är mycket het eller kall.
lPå en mycket gropig väg, i en backe,
på grus eller på gräs.
lDet förekommer mycket oljud i bilens
närhet, på grund av signalhorn, motor-
cykelmotorer, luftbromsar i stora for-
don, eller andra starka ljud som gene-
rerar ultraljudsvågor.
lEtt annat fordon med parkeringsassis-
tanssensorer är i närheten.
lEn sensor täcks av en vattenstråle el-
ler hårt regn.
lOm en sensor träffas av en stor
mängd vatten, t.ex. vid körning på en
översvämmad väg.
lOm bilen lutar kraftigt.
lBilen närmar sig en hög eller böjd
kantsten.
lOm föremål kommer för nära sensorn.
nFöremål som eventuellt inte detekt-
eras på rätt sätt
Formen på ett föremål kan göra att en
sensor inte känner av det. Var därför
speciellt uppmärksam på följande före-
mål:
lKablar, staket, rep etc.
lBomull, snö och annat material som
absorberar radiovågor
lFöremål med spetsiga vinklar
lLåga föremål
lHöga föremål vars övre del skjuter ut
i riktning mot din bil
Människor känns eventuellt inte av om
de bär vissa typer av kläder.
OM42B46SE.book Page 283 Monday, December 17, 2018 12:29 PM
