3104-1. Voordat u gaat rijden
RAV4_OM_OM42B70E_(EE)
Lading en bagage
Lees onderstaande informatie over voorzorgsmaatregelen, laad-
vermogen en belading zorgvuldig door.
WAARSCHUWING
■ Zaken die niet in de bagageru imte vervoerd mogen worden
De volgende zaken kunnen brand veroorzaken als ze in de bagageruimte
vervoerd worden:
● Jerrycans met benzine
● Spuitbussen
■ Voorzorgsmaatregelen bij opbergen
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ertoe le iden dat
de pedalen niet goed kunnen worden ingetrapt, dat het zicht van de
bestuurder wordt gehinderd of dat de bestuurder of passagiers d oor voor-
werpen geraakt worden, wat een ongeval kan veroorzaken.
● Vervoer lading en bagage indien mogelijk altijd in de bagagerui mte.
● Stapel bagage in de bagageruimte nooit hoger dan de rugleuninge n.
● Leg geen lading of bagage op de volgende plaatsen:
• In de voetenruimte bij de bestuurder
• Op de voorpassagiersstoel of de achterstoelen (als er goederen op
elkaar gestapeld worden)
• Op de bagageafdekking (indien aanwezig)
• Op het instrumentenpaneel
• Op het dashboard
● Zorg dat alle voorwerpen die zich in het passagierscompartiment bevin-
den, zijn opgeborgen of vastgezet.
● Plaats als u de achterstoelen neerklapt geen lange voorwerpen direct ach-
ter de voorstoelen.
● Sta nooit toe dat er personen in de bagageruimte meerijden. De bagage-
ruimte is niet ontworpen om personen te vervoeren. Personen die nen
plaats te nemen op een zitplaats en een gordel op de juiste man ier om te
doen. Anders neemt de kans op ernstig letsel bij plotseling rem men of uit-
wijken en bij een ongeval sterk toe.
RAV4_OM_OM42B70E_(EE).book Page 310 Thursday, July 6, 2017 9 :19 AM

3114-1. Voordat u gaat rijden
4
Rijden
RAV4_OM_OM42B70E_(EE)

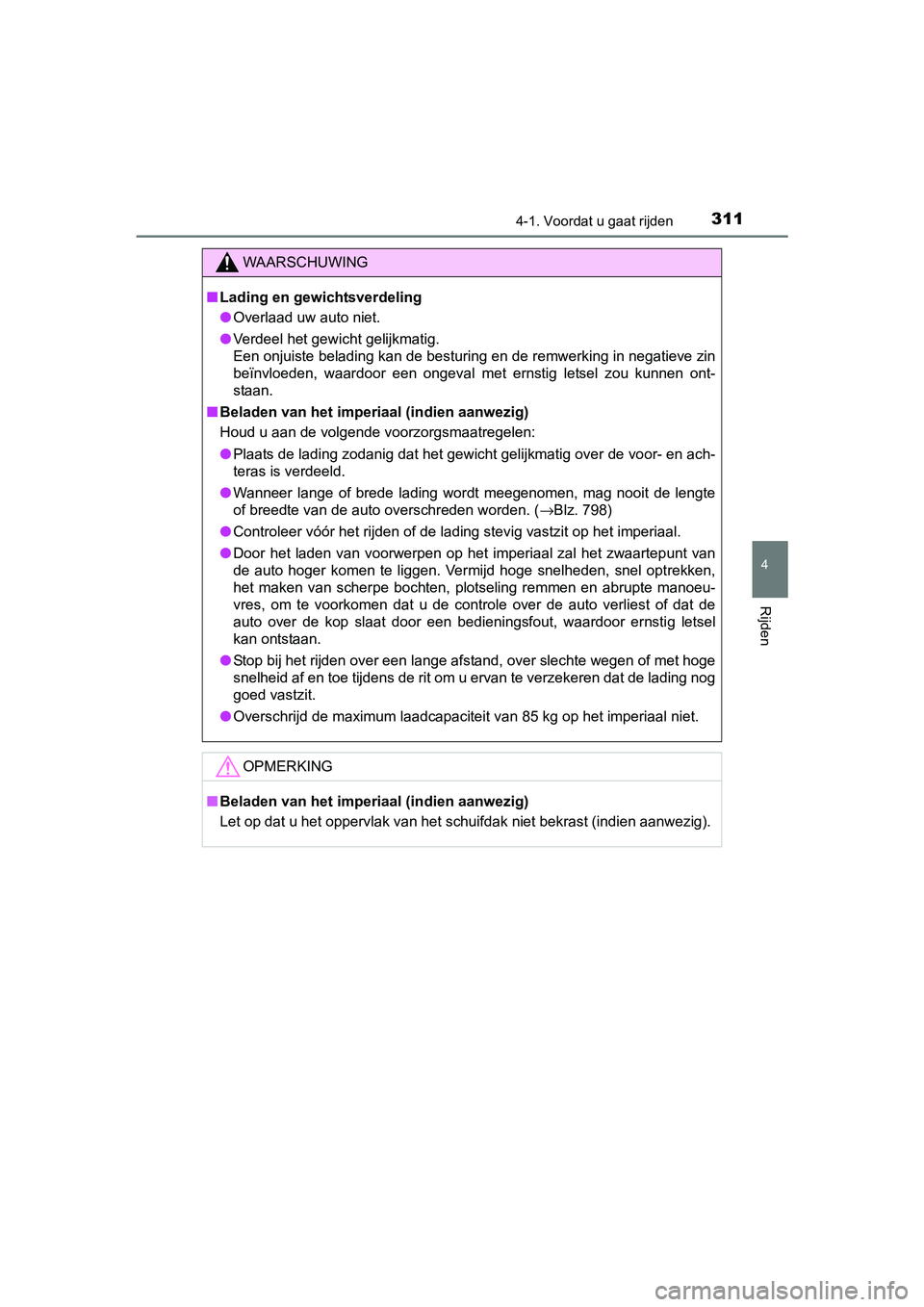

WAARSCHUWING
■Lading en gewichtsverdeling
● Overlaad uw auto niet.
● Verdeel het gewicht gelijkmatig.
Een onjuiste belading kan de besturing en de remwerking in nega tieve zin
beïnvloeden, waardoor een ongeval met ernstig letsel zou kunnen ont-
staan.
■ Beladen van het imperiaal (indien aanwezig)
Houd u aan de volgende voorzorgsmaatregelen:
● Plaats de lading zodanig dat het gewicht gelijkmatig over de vo or- en ach-
teras is verdeeld.
● Wanneer lange of brede lading wordt meegenomen, mag nooit de lengte
of breedte van de auto overschreden worden. ( →Blz. 798)
● Controleer vóór het rijden of de lading stevig vastzit op het i mperiaal.
● Door het laden van voorwerpen op het imperiaal zal het zwaartep unt van
de auto hoger komen te liggen. Vermijd hoge snelheden, snel opt rekken,
het maken van scherpe bochten, plotseling remmen en abrupte man oeu-
vres, om te voorkomen dat u de controle over de auto verliest o f dat de
auto over de kop slaat door een bedieningsfout, waardoor ernsti g letsel
kan ontstaan.
● Stop bij het rijden over een lange afstand, over slechte wegen of met hoge
snelheid af en toe tijdens de rit om u ervan te verzekeren dat de lading nog
goed vastzit.
● Overschrijd de maximum laadcapaciteit van 85 kg op het imperiaa l niet.
OPMERKING
■Beladen van het imperiaal (indien aanwezig)
Let op dat u het oppervlak van het schuifdak niet bekrast (indi en aanwezig).
RAV4_OM_OM42B70E_(EE).book Page 311 Thursday, July 6, 2017 9 :19 AM

3124-1. Voordat u gaat rijden
RAV4_OM_OM42B70E_(EE)
Rijden met een aanhangwagen
Voor Armenië, Azerbeidzjan, Bosnië en Herzegovina, Georgië,
Macedonië en Turkmenistan
Toyota adviseert u niet met
een aanhangwagen te rijden.
Toyota adviseert u bovendien
geen trekhaak te laten monte-
ren voor het gebruik van bij-
voorbeeld een fietsendrager.
Uw auto is niet ontworpen
voor het rijden met een aan-
hangwagen of het gebruik van
op de trekhaak bevestigde
fietsendragers en dergelijke.
RAV4_OM_OM42B70E_(EE).book Page 312 Thursday, July 6, 2017 9:19 AM

3134-1. Voordat u gaat rijden
4
Rijden
RAV4_OM_OM42B70E_(EE)

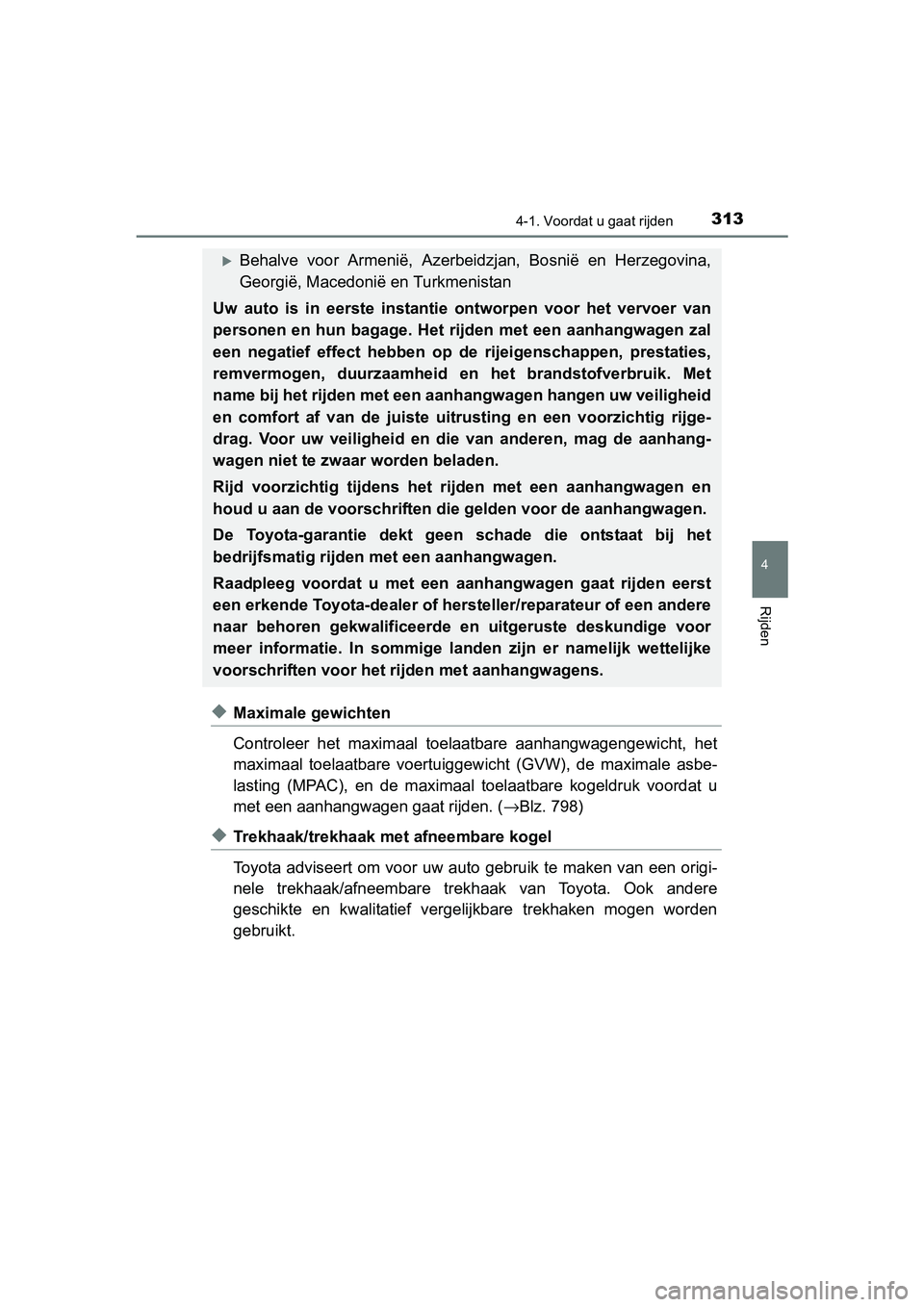

◆Maximale gewichten
Controleer het maximaal toelaatbare aanhangwagengewicht, het
maximaal toelaatbare voertuiggewicht (GVW), de maximale asbe-
lasting (MPAC), en de maximaal toelaatbare kogeldruk voordat u
met een aanhangwagen gaat rijden. ( →Blz. 798)
◆Trekhaak/trekhaak met afneembare kogel
Toyota adviseert om voor uw auto gebruik te maken van een origi -
nele trekhaak/afneembare trek haak van Toyota. Ook andere
geschikte en kwalitatief verge lijkbare trekhaken mogen worden
gebruikt.
Behalve voor Armenië, Azerbeidzjan, Bosnië en Herzegovina,
Georgië, Macedonië en Turkmenistan
Uw auto is in eerste instantie ontworpen voor het vervoer van
personen en hun bagage. Het rijden met een aanhangwagen zal
een negatief effect hebben op de rijeigenschappen, prestaties,
remvermogen, duurzaamheid en het brandstofverbruik. Met
name bij het rijden met een aanhangwagen hangen uw veiligheid
en comfort af van de juiste uitrusting en een voorzichtig rijge -
drag. Voor uw veiligheid en die van anderen, mag de aanhang-
wagen niet te zwaar worden beladen.
Rijd voorzichtig tijdens het rijden met een aanhangwagen en
houd u aan de voorschriften die gelden voor de aanhangwagen.
De Toyota-garantie dekt geen schade die ontstaat bij het
bedrijfsmatig rijden met een aanhangwagen.
Raadpleeg voordat u met een aanhangwagen gaat rijden eerst
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige voor
meer informatie. In sommige lan den zijn er namelijk wettelijke
voorschriften voor het rijden met aanhangwagens.
RAV4_OM_OM42B70E_(EE).book Page 313 Thursday, July 6, 2017 9 :19 AM

3144-1. Voordat u gaat rijden
RAV4_OM_OM42B70E_(EE)
Neem voor het plaatsen van aanhangwagenverlichting contact op met
een erkende dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige, aangezien onjuist e
plaatsing de verlichting van de auto kan beschadigen. Houd u bi j het
plaatsen van aanhangwage nverlichting aan de wettelijke voorschr if-
ten in uw land.
■Totaal aanhangwagengewicht en maximaal toegestane kogel-
druk
Totaal aanhangwagenge-
wicht
Het gewicht van de aanhangwa-
gen plus het gewicht van de
lading mag het maximale aan-
hangwagengewicht niet over-
schrijden. Het is gevaarlijk om
dit gewicht te overschrijden.
(→Blz. 798)
Als u met een aanhangwagen
rijdt, raden wij u aan een stabili-
sator te gebruiken (om slingeren
te voorkomen).
Maximaal toegestane kogeldruk
Belaad de aanhangwagen zo dat de kogeldruk hoger is dan 25 kg of 4%
van het maximale aanhangwagengewicht. Laat de kogeldruk de aang e-
geven waarde niet overschrijden. ( →Blz. 798)
Aansluiten aanhangwagenverlichting
Belangrijke punten met betrekking tot het beladen van een aan-
hangwagen
1
2
RAV4_OM_OM42B70E_(EE).book Page 314 Thursday, July 6, 2017 9 :19 AM

3154-1. Voordat u gaat rijden
4
Rijden
RAV4_OM_OM42B70E_(EE)■

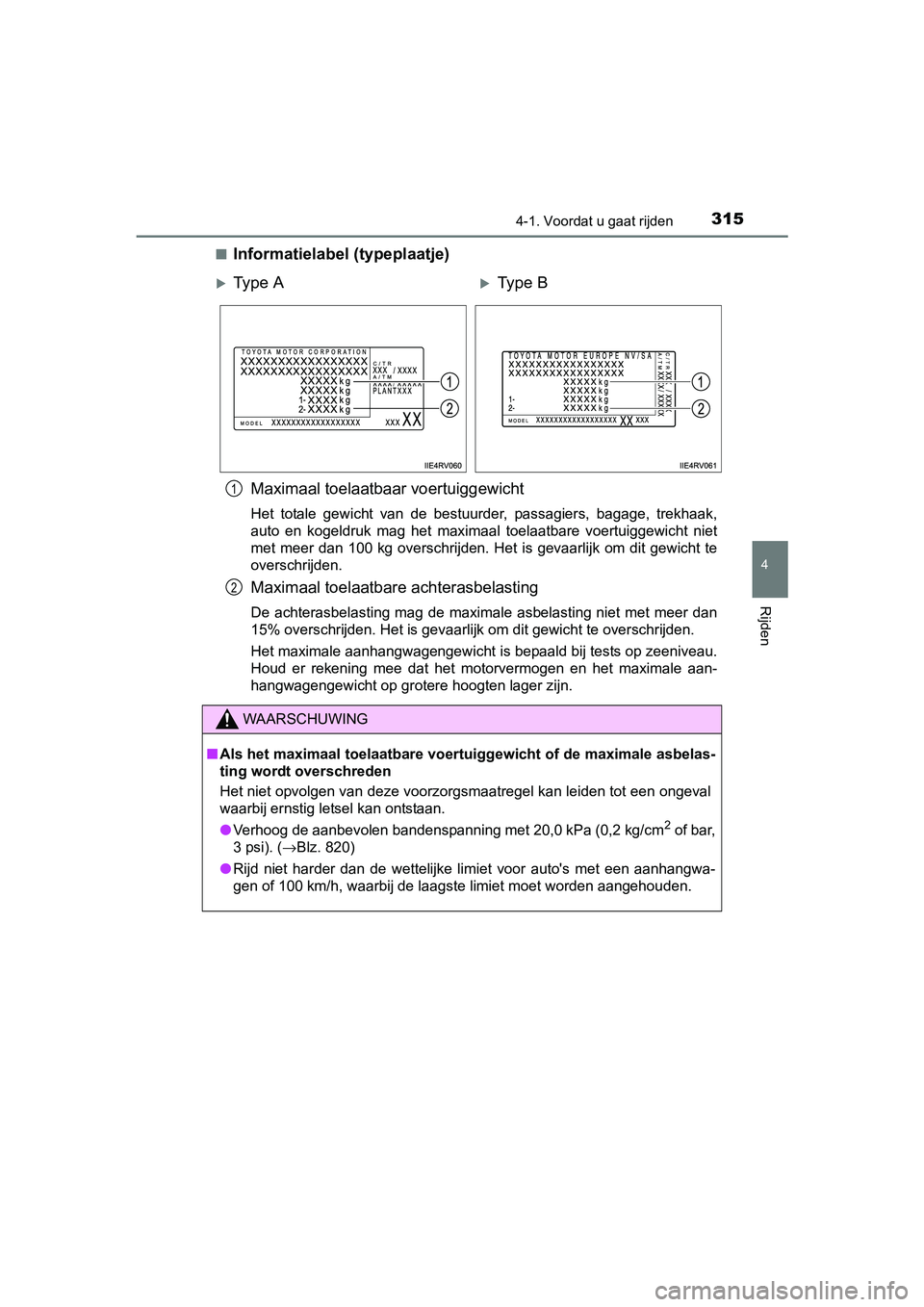

Informatielabel (typeplaatje)
Maximaal toelaatbaar voertuiggewicht
Het totale gewicht van de bestuurder, passagiers, bagage, trekh aak,
auto en kogeldruk mag het maximaal toelaatbare voertuiggewicht niet
met meer dan 100 kg overschrijden. Het is gevaarlijk om dit gew icht te
overschrijden.
Maximaal toelaatbare achterasbelasting
De achterasbelasting mag de maximale asbelasting niet met meer dan
15% overschrijden. Het is gevaarlijk om dit gewicht te overschrijden.
Het maximale aanhangwagengewicht is bepaald bij tests op zeeniv eau.
Houd er rekening mee dat het motorvermogen en het maximale aan-
hangwagengewicht op grotere hoogten lager zijn.
Ty p e AType B
WAARSCHUWING
■ Als het maximaal toelaatbare voertuiggewicht of de maximale asbelas-
ting wordt overschreden
Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
● Verhoog de aanbevolen bandenspanning met 20,0 kPa (0,2 kg/cm
2 of bar,
3 psi). ( →Blz. 820)
● Rijd niet harder dan de wettelijke limiet voor auto's met een aanhangwa-
gen of 100 km/h, waarbij de laagste limiet moet worden aangehou den.
1
2
RAV4_OM_OM42B70E_(EE).book Page 315 Thursday, July 6, 2017 9 :19 AM

3164-1. Voordat u gaat rijden
RAV4_OM_OM42B70E_(EE)

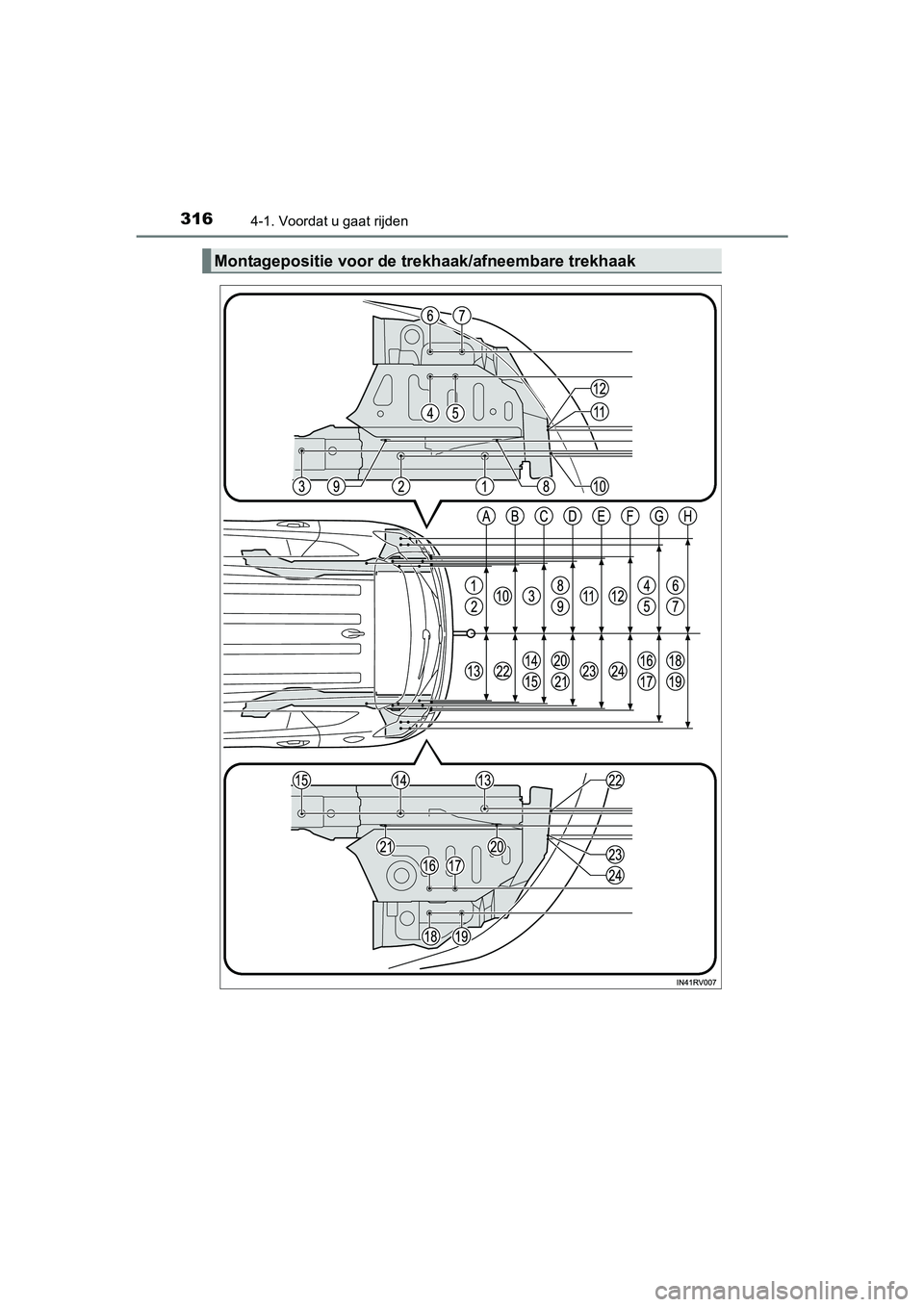

Montagepositie voor de trekhaak/afneembare trekhaak
RAV4_OM_OM42B70E_(EE).book Page 316 Thursday, July 6, 2017 9:19 AM

3174-1. Voordat u gaat rijden
4
Rijden
RAV4_OM_OM42B70E_(EE)
RAV4_OM_OM42B70E_(EE).book Page 317 Thursday, July 6, 2017 9:19 AM

3184-1. Voordat u gaat rijden
RAV4_OM_OM42B70E_(EE)

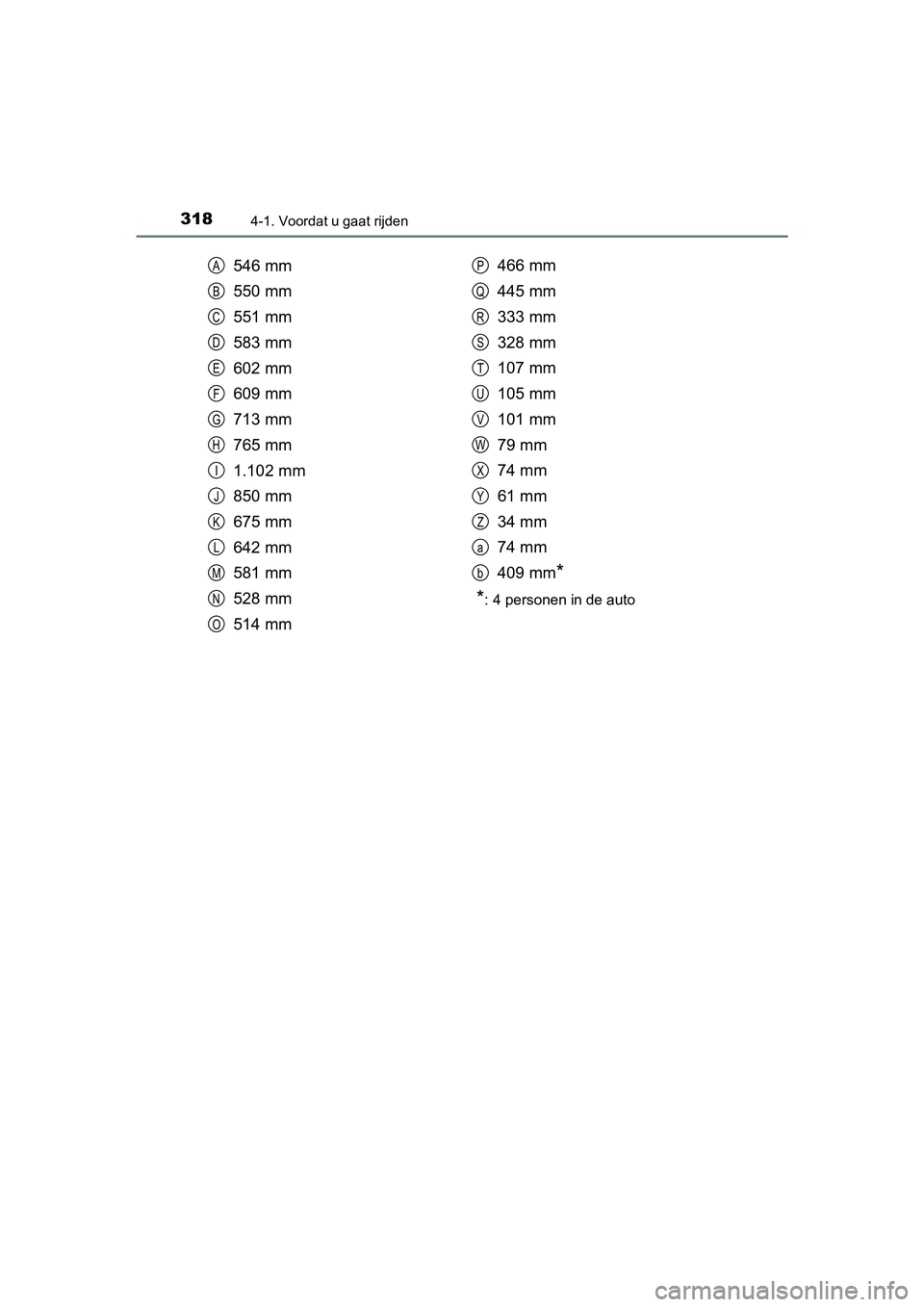

546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1.102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm
*
*
: 4 personen in de auto
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b
RAV4_OM_OM42B70E_(EE).book Page 318 Thursday, July 6, 2017 9 :19 AM

3194-1. Voordat u gaat rijden
4
Rijden
RAV4_OM_OM42B70E_(EE)

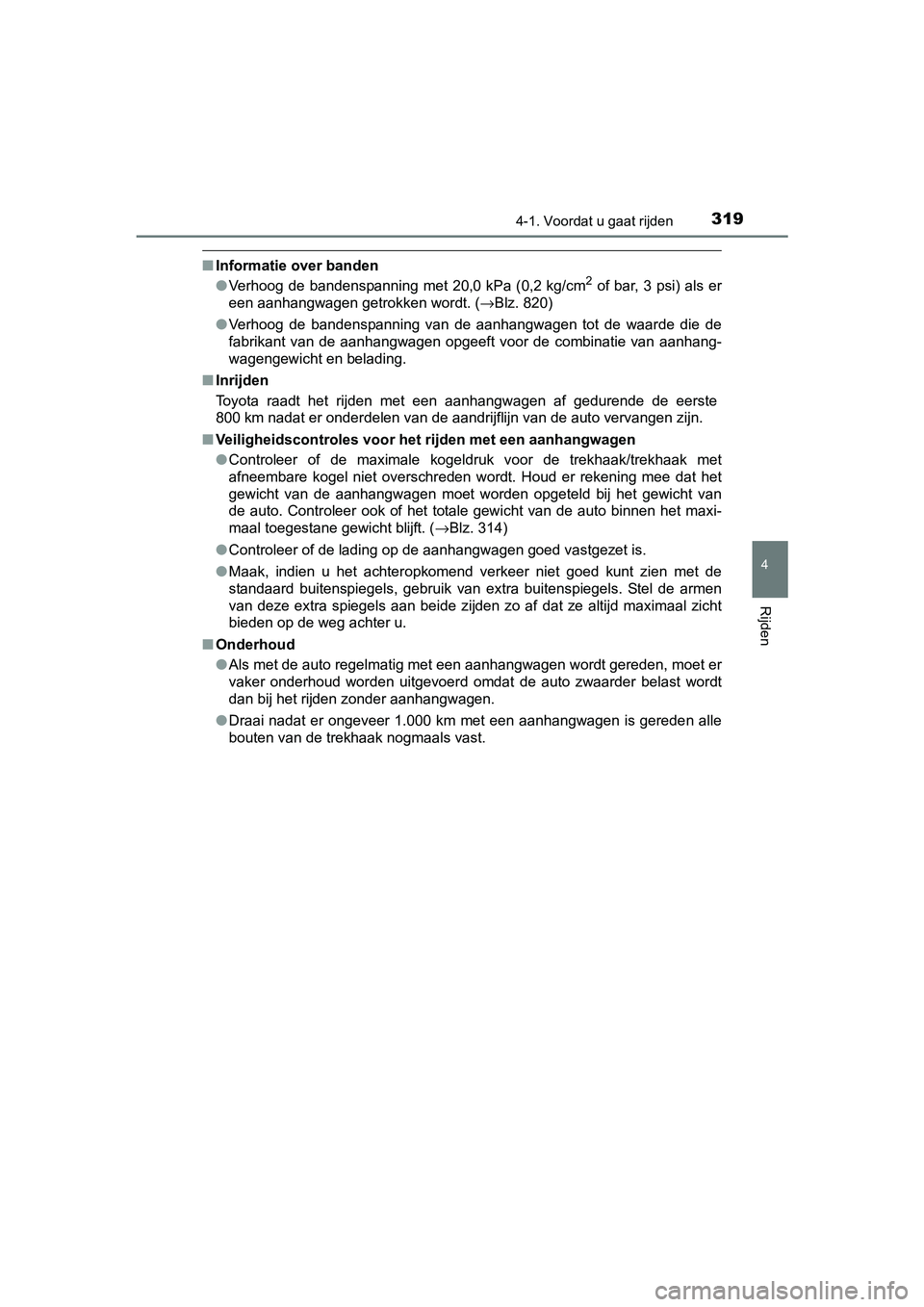

■Informatie over banden
●Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) als er
een aanhangwagen getrokken wordt. ( →Blz. 820)
● Verhoog de bandenspanning van de aanhangwagen tot de waarde die de
fabrikant van de aanhangwagen opgeeft voor de combinatie van aa nhang-
wagengewicht en belading.
■ Inrijden
Toyota raadt het rijden met een aanhangwagen af gedurende de ee rste
800 km nadat er onderdelen van de aandrijflijn van de auto verva ngen zijn.
■ Veiligheidscontroles voor het rijden met een aanhangwagen
●Controleer of de maximale kogeldruk voor de trekhaak/trekhaak m et
afneembare kogel niet overschreden wordt. Houd er rekening mee dat het
gewicht van de aanhangwagen moet worden opgeteld bij het gewich t van
de auto. Controleer ook of het totale gewicht van de auto binne n het maxi-
maal toegestane gewicht blijft. ( →Blz. 314)
● Controleer of de lading op de aanhangwagen goed vastgezet is.
● Maak, indien u het achteropkomend verkeer niet goed kunt zien met de
standaard buitenspiegels, gebruik van extra buitenspiegels. Ste l de armen
van deze extra spiegels aan beide zijden zo af dat ze altijd ma ximaal zicht
bieden op de weg achter u.
■ Onderhoud
●Als met de auto regelmatig met een aanhangwagen wordt gereden, moet er
vaker onderhoud worden uitgevoerd omdat de auto zwaarder belast wordt
dan bij het rijden zonder aanhangwagen.
● Draai nadat er ongeveer 1.000 km met een aanhangwagen is gerede n alle
bouten van de trekhaak nogmaals vast.
