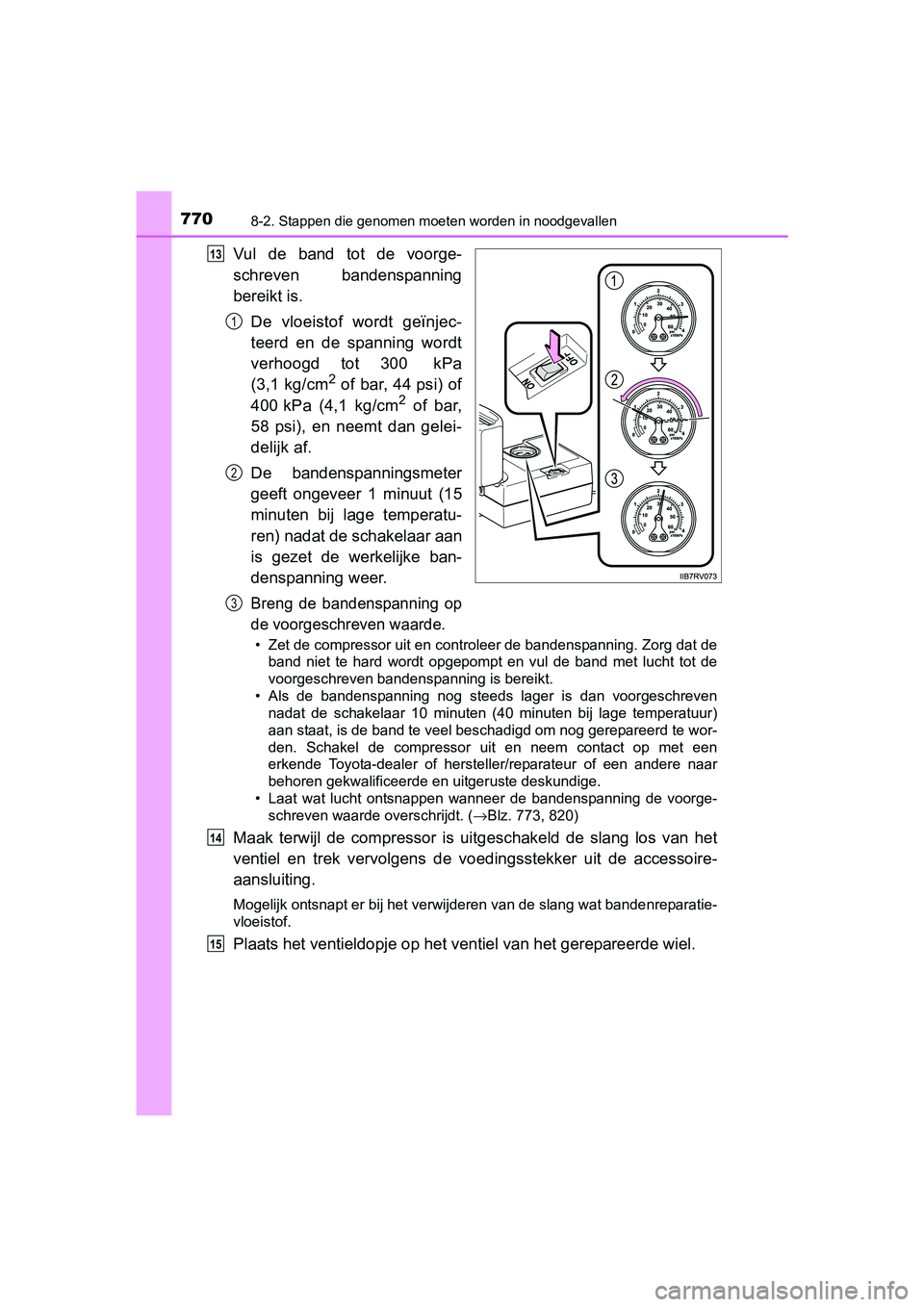

7708-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42B70E_(EE)
Vul de band tot de voorge-
schreven bandenspanning
bereikt is.
De vloeistof wordt geïnjec-
teerd en de spanning wordt
verhoogd tot 300 kPa
(3,1 kg/cm
2 of bar, 44 psi) of
400 kPa (4,1 kg/cm2 of bar,
58 psi), en neemt dan gelei-
delijk af.
De bandenspanningsmeter
geeft ongeveer 1 minuut (15
minuten bij lage temperatu-
ren) nadat de schakelaar aan
is gezet de werkelijke ban-
denspanning weer.
Breng de bandenspanning op
de voorgeschreven waarde.
• Zet de compressor uit en controleer de bandenspanning. Zorg dat de band niet te hard wordt opgepompt en vul de band met lucht tot de
voorgeschreven bandenspanning is bereikt.
• Als de bandenspanning nog steeds lager is dan voorgeschreven nadat de schakelaar 10 minuten (40 minuten bij lage temperatuur )
aan staat, is de band te veel beschadigd om nog gerepareerd te wor-
den. Schakel de compressor uit en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorge- schreven waarde overschrijdt. ( →Blz. 773, 820)
Maak terwijl de compressor is uitgeschakeld de slang los van he t
ventiel en trek vervolgens de voedingsstekker uit de accessoire -
aansluiting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bande nreparatie-
vloeistof.
Plaats het ventieldopj e op het ventiel van het gerepareerde wie l.
13
1
2
3
14
15
RAV4_OM_OM42B70E_(EE).book Page 770 Thursday, July 6, 2017 9 :19 AM

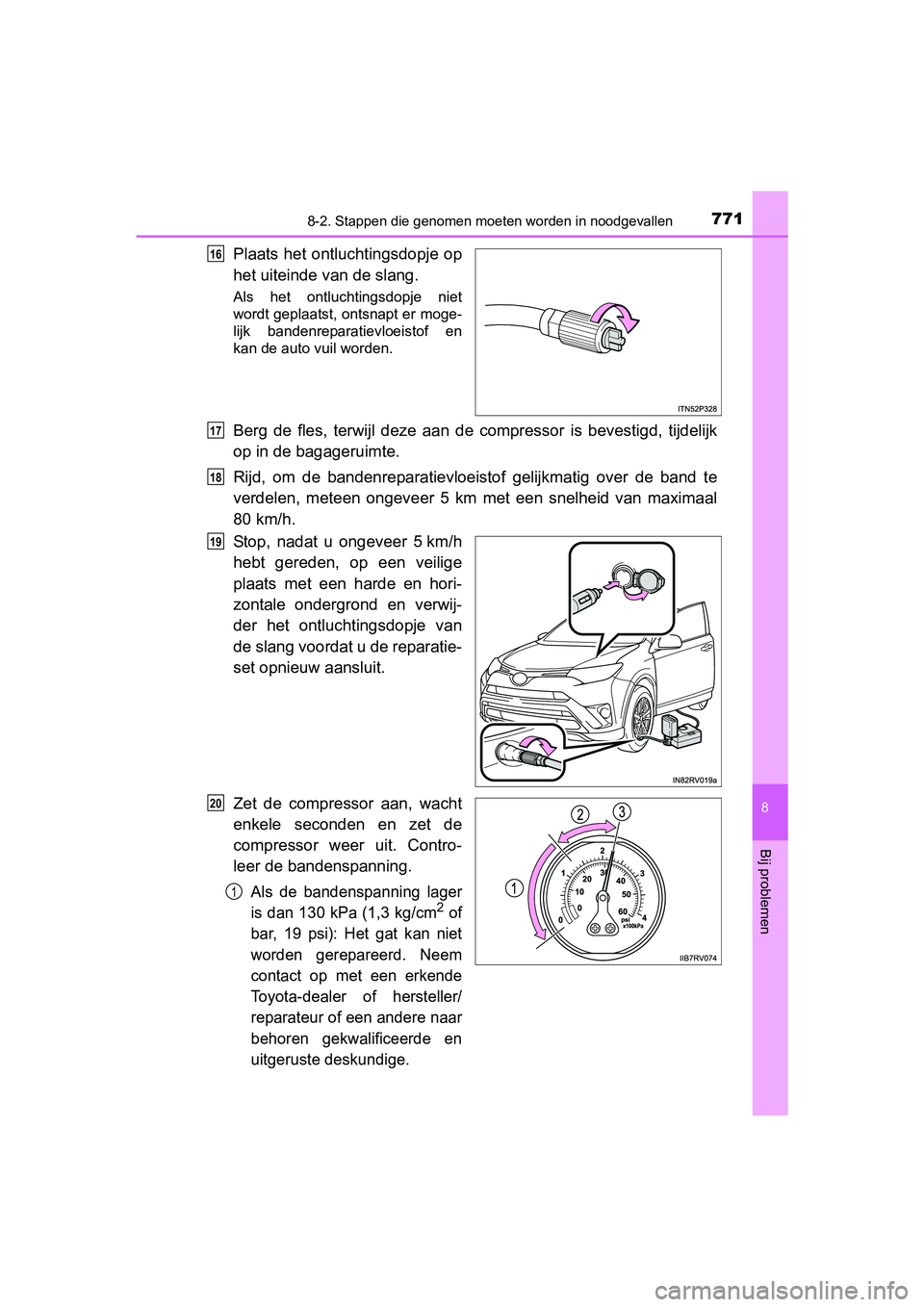

7718-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42B70E_(EE)
Plaats het ontluchtingsdopje op
het uiteinde van de slang.
Als het ontluchtingsdopje niet
wordt geplaatst, ontsnapt er moge-
lijk bandenreparatievloeistof en
kan de auto vuil worden.
Berg de fles, terwijl deze aan d e compressor is bevestigd, tijdelijk
op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band t e
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Stop, nadat u ongeveer 5 km/h
hebt gereden, op een veilige
plaats met een harde en hori-
zontale ondergrond en verwij-
der het ontluchtingsdopje van
de slang voordat u de reparatie-
set opnieuw aansluit.
Zet de compressor aan, wacht
enkele seconden en zet de
compressor weer uit. Contro-
leer de bandenspanning.
Als de bandenspanning lager
is dan 130 kPa (1,3 kg/cm2 of
bar, 19 psi): Het gat kan niet
worden gerepareerd. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
16
17
18
19
20
1
RAV4_OM_OM42B70E_(EE).book Page 771 Thursday, July 6, 2017 9 :19 AM

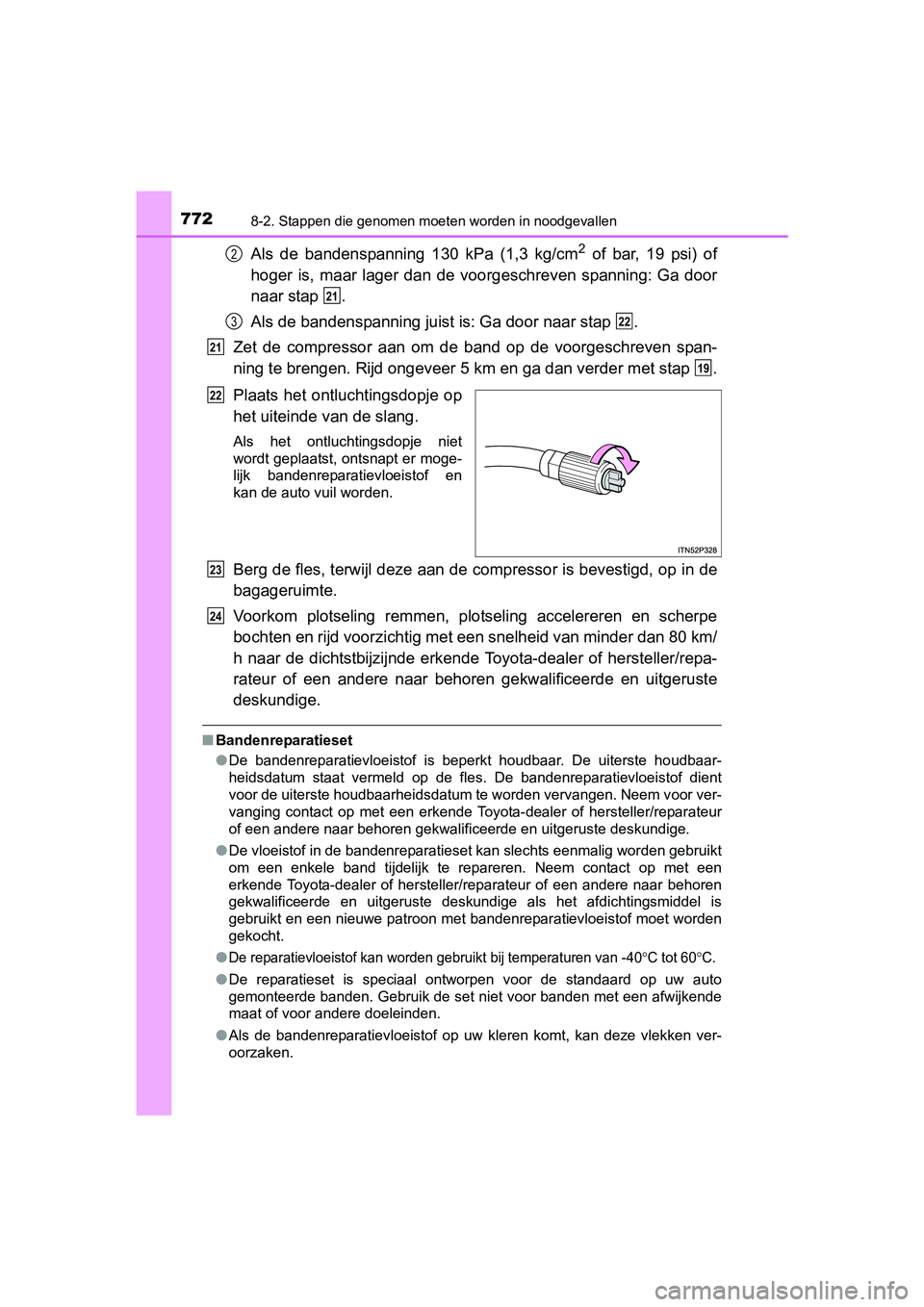

7728-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42B70E_(EE)
Als de bandenspanning 130 kPa (1,3 kg/cm2 of bar, 19 psi) of
hoger is, maar lager dan de voorgeschreven spanning: Ga door
naar stap .
Als de bandenspanning juist i s: Ga door naar stap .
Zet de compressor aan om de band op de voorgeschreven span-
ning te brengen. Rijd ongeveer 5 k m en ga dan verder met stap .
Plaats het ontluchtingsdopje op
het uiteinde van de slang.
Als het ontluchtingsdopje niet
wordt geplaatst, ontsnapt er moge-
lijk bandenreparatievloeistof en
kan de auto vuil worden.
Berg de fles, terwijl deze aan de compressor is bevestigd, op i n de
bagageruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe
bochten en rijd voorzichtig met een snelheid van minder dan 80 km/
h naar de dichtstbijzijnde erkende Toyota-dealer of hersteller/ repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■ Bandenreparatieset
●De bandenreparatievloeistof is beperkt houdbaar. De uiterste ho udbaar-
heidsdatum staat vermeld op de fles. De bandenreparatievloeisto f dient
voor de uiterste houdbaarheidsdatum te worden vervangen. Neem v oor ver-
vanging contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige.
● De vloeistof in de bandenreparatieset kan slechts eenmalig word en gebruikt
om een enkele band tijdelijk te repareren. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige als het afdichtingsmid del is
gebruikt en een nieuwe patroon met bandenreparatievloeistof moet worden
gekocht.
●
De reparatievloeistof kan worden gebruikt bij temperaturen van -40°C tot 60°C.
●De reparatieset is speciaal ontworpen voor de standaard op uw a uto
gemonteerde banden. Gebruik de set niet voor banden met een afw ijkende
maat of voor andere doeleinden.
● Als de bandenreparatievloeistof op uw kleren komt, kan deze vle kken ver-
oorzaken.
2
21
322
21
19
22
23
24
RAV4_OM_OM42B70E_(EE).book Page 772 Thursday, July 6, 2017 9 :19 AM

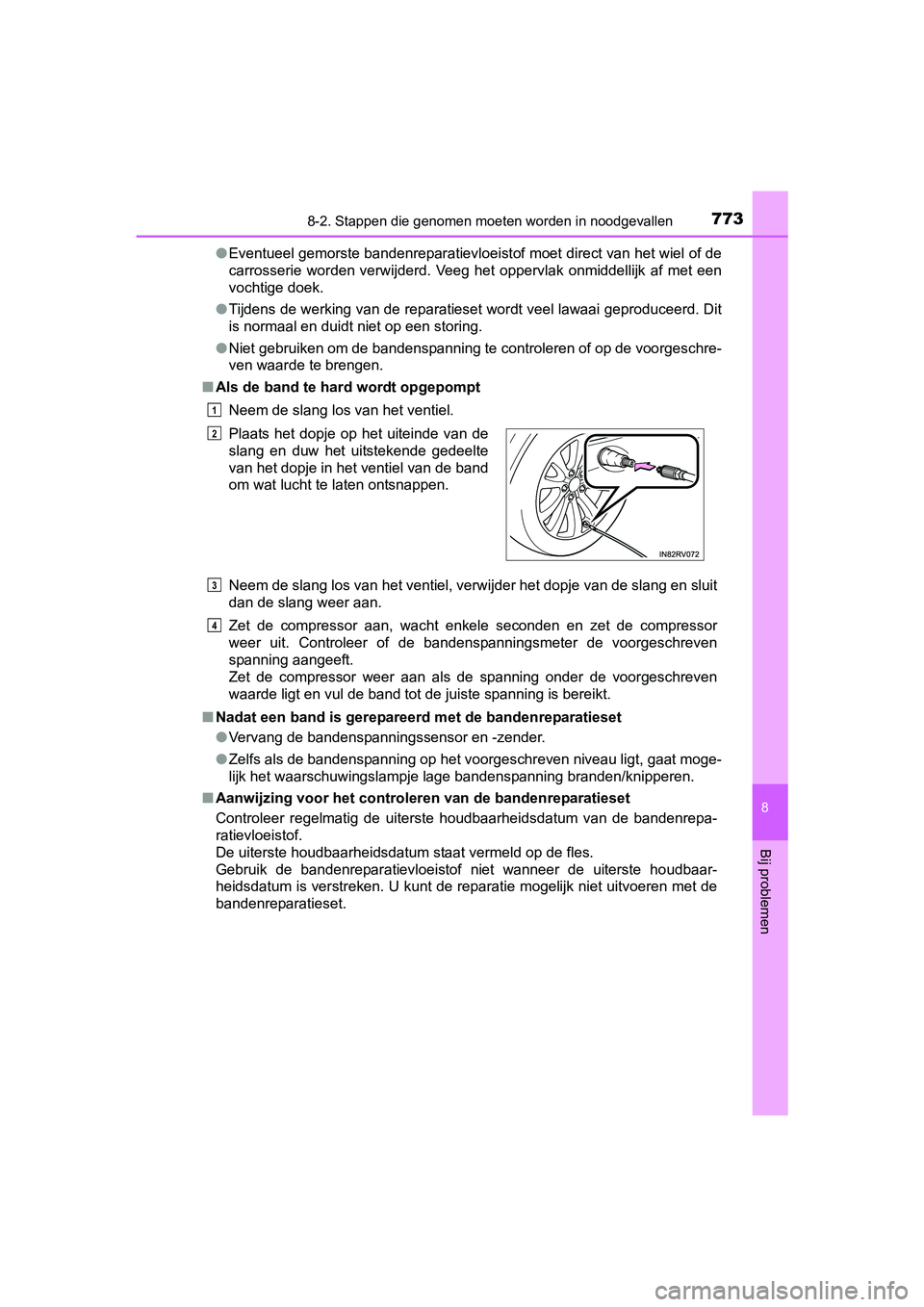

7738-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42B70E_(EE)●
Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de
carrosserie worden verwijderd. Veeg het oppervlak onmiddellijk af met een
vochtige doek.
● Tijdens de werking van de reparatieset wordt veel lawaai geproduceerd. Dit
is normaal en duidt niet op een storing.
● Niet gebruiken om de bandenspanning te controleren of op de voo rgeschre-
ven waarde te brengen.
■ Als de band te hard wordt opgepompt
Neem de slang los van het ventiel.
Neem de slang los van het ventiel, verwijder het dopje van de s lang en sluit
dan de slang weer aan.
Zet de compressor aan, wacht enkele seconden en zet de compressor
weer uit. Controleer of de bandenspanningsmeter de voorgeschrev en
spanning aangeeft.
Zet de compressor weer aan als de spanning onder de voorgeschre ven
waarde ligt en vul de band tot de juiste spanning is bereikt.
■ Nadat een band is gerepareer d met de bandenreparatieset
● Vervang de bandenspanningssensor en -zender.
● Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage bandenspanning branden/knippe ren.
■ Aanwijzing voor het controlere n van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de ban denrepa-
ratievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles.
Gebruik de bandenreparatievloeistof niet wanneer de uiterste ho udbaar-
heidsdatum is verstreken. U kunt de reparatie mogelijk niet uitvoeren met de
bandenreparatieset. Plaats het dopje op het uiteinde van de
slang en duw het uitstekende gedeelte
van het dopje in het ventiel van de band
om wat lucht te laten ontsnappen.
1
2
3
4
RAV4_OM_OM42B70E_(EE).book Page 773 Thursday, July 6, 2017 9
:19 AM

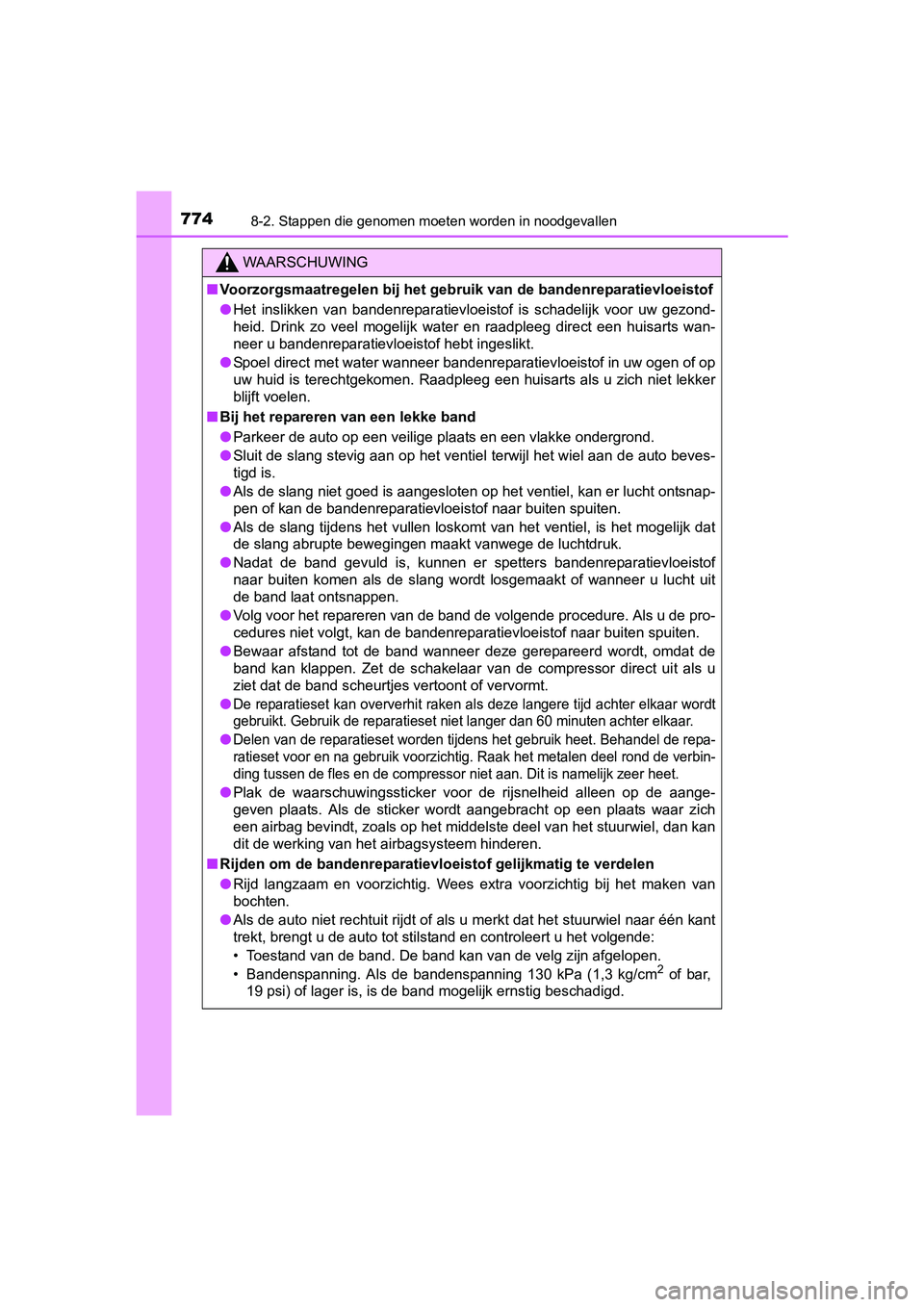

7748-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42B70E_(EE)
WAARSCHUWING
■Voorzorgsmaatregelen bij het geb ruik van de bandenreparatievloeistof
● Het inslikken van bandenreparatievloeistof is schadelijk voor u w gezond-
heid. Drink zo veel mogelijk water en raadpleeg direct een huis arts wan-
neer u bandenreparatievloeistof hebt ingeslikt.
● Spoel direct met water wanneer bandenreparatievloeistof in uw o gen of op
uw huid is terechtgekomen. Raadpleeg een huisarts als u zich ni et lekker
blijft voelen.
■ Bij het repareren van een lekke band
● Parkeer de auto op een veilige plaats en een vlakke ondergrond.
● Sluit de slang stevig aan op het ventiel terwijl het wiel aan d e auto beves-
tigd is.
● Als de slang niet goed is aangesloten op het ventiel, kan er lucht ontsnap-
pen of kan de bandenreparatievloeistof naar buiten spuiten.
● Als de slang tijdens het vullen loskomt van het ventiel, is het mogelijk dat
de slang abrupte bewegingen maakt vanwege de luchtdruk.
● Nadat de band gevuld is, kunnen er spetters bandenreparatievloe istof
naar buiten komen als de slang wordt losgemaakt of wanneer u lu cht uit
de band laat ontsnappen.
● Volg voor het repareren van de band de volgende procedure. Als u de pro-
cedures niet volgt, kan de bandenreparatievloeistof naar buiten spuiten.
● Bewaar afstand tot de band wanneer deze gerepareerd wordt, omdat de
band kan klappen. Zet de schakelaar van de compressor direct ui t als u
ziet dat de band scheurtjes vertoont of vervormt.
●
De reparatieset kan oververhit raken als deze langere tijd acht er elkaar wordt
gebruikt. Gebruik de reparatieset niet langer dan 60 minuten ac hter elkaar.
●Delen van de reparatieset worden tijdens het gebruik heet. Behandel de repa-
ratieset voor en na gebruik voorzichtig. Raak het metalen deel rond de verbin-
ding tussen de fles en de compressor niet aan. Dit is namelijk zeer heet.
●Plak de waarschuwingssticker voor de rijsnelheid alleen op de a ange-
geven plaats. Als de sticker wordt aangebracht op een plaats wa ar zich
een airbag bevindt, zoals op het middelste deel van het stuurwiel, dan kan
dit de werking van het airbagsysteem hinderen.
■ Rijden om de bandenreparatievloeistof gelijkmatig te verdelen
● Rijd langzaam en voorzichtig. Wees extra voorzichtig bij het ma ken van
bochten.
● Als de auto niet rechtuit rijdt of als u merkt dat het stuurwie l naar één kant
trekt, brengt u de auto tot stilstand en controleert u het volgende:
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar,
19 psi) of lager is, is de band mogelijk ernstig beschadigd.
RAV4_OM_OM42B70E_(EE).book Page 774 Thursday, July 6, 2017 9 :19 AM

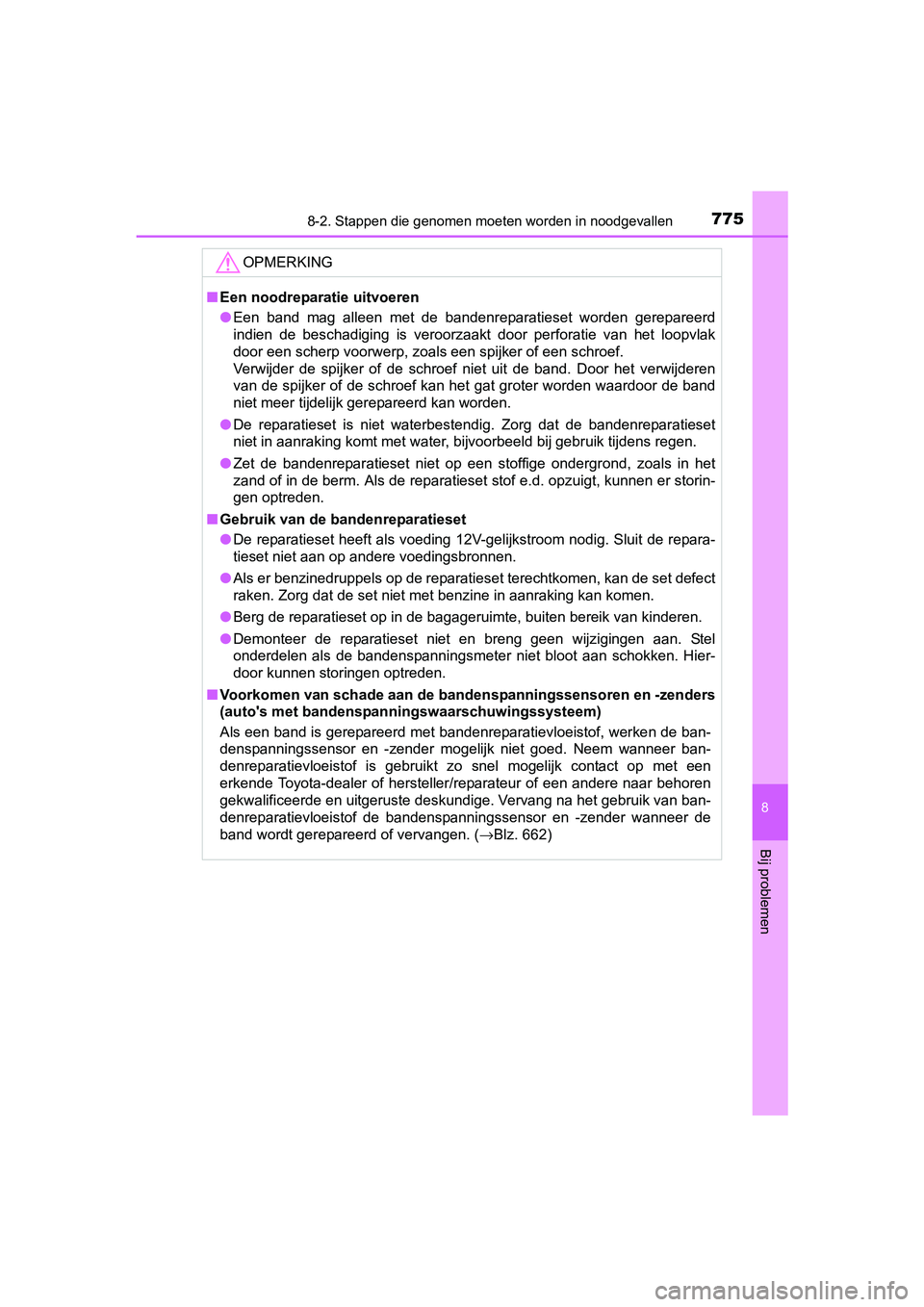

7758-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42B70E_(EE)
OPMERKING
■Een noodreparatie uitvoeren
● Een band mag alleen met de bandenreparatieset worden gerepareer d
indien de beschadiging is veroorzaakt door perforatie van het l oopvlak
door een scherp voorwerp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen
van de spijker of de schroef kan het gat groter worden waardoor de band
niet meer tijdelijk gerepareerd kan worden.
● De reparatieset is niet waterbestendig. Zorg dat de bandenrepar atieset
niet in aanraking komt met water, bijvoorbeeld bij gebruik tijd ens regen.
● Zet de bandenreparatieset niet op een stoffige ondergrond, zoal s in het
zand of in de berm. Als de reparatieset stof e.d. opzuigt, kunn en er storin-
gen optreden.
■ Gebruik van de bandenreparatieset
● De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbronnen.
● Als er benzinedruppels op de reparatieset terechtkomen, kan de set defect
raken. Zorg dat de set niet met benzine in aanraking kan komen.
● Berg de reparatieset op in de bagageruimte, buiten bereik van k inderen.
● Demonteer de reparatieset niet en breng geen wijzigingen aan. S tel
onderdelen als de bandenspanningsmeter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
■ Voorkomen van schade aan de band enspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werke n de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. ( →Blz. 662)
RAV4_OM_OM42B70E_(EE).book Page 775 Thursday, July 6, 2017 9 :19 AM

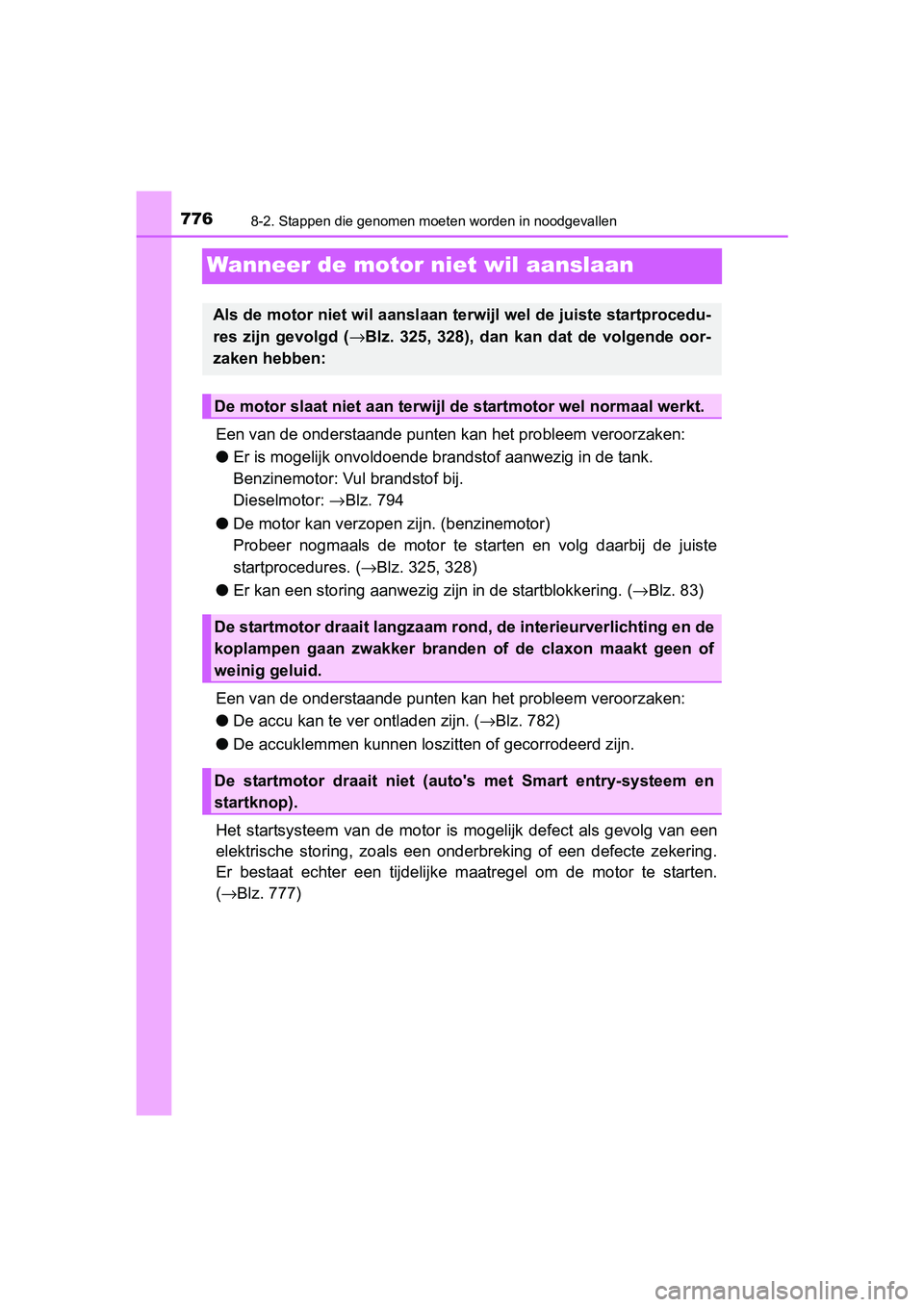

7768-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42B70E_(EE)
Wanneer de motor niet wil aanslaan
Een van de onderstaande punten kan het probleem veroorzaken:
● Er is mogelijk onvoldoende bran dstof aanwezig in de tank.
Benzinemotor: Vul brandstof bij.
Dieselmotor: →Blz. 794
● De motor kan verzopen z ijn. (benzinemotor)
Probeer nogmaals de motor te starten en volg daarbij de juiste
startprocedures. ( →Blz. 325, 328)
● Er kan een storing aanwezig z ijn in de startblokkering. (→Blz. 83)
Een van de onderstaande punten kan het probleem veroorzaken:
● De accu kan te ver ontladen zijn. ( →Blz. 782)
● De accuklemmen kunnen loszit ten of gecorrodeerd zijn.
Het startsysteem van de motor is mogelijk defect als gevolg van een
elektrische storing, zoals een onderbreking of een defecte zeke ring.
Er bestaat echter een tijdelijke maatregel om de motor te start en.
( → Blz. 777)
Als de motor niet wil aanslaan terwijl wel de juiste startproce du-
res zijn gevolgd ( →Blz. 325, 328), dan kan dat de volgende oor-
zaken hebben:
De motor slaat niet aan terwijl de startmotor wel normaal werkt .
De startmotor draait langzaam rond, de interieurverlichting en de
koplampen gaan zwakker branden of de claxon maakt geen of
weinig geluid.
De startmotor draait niet (auto's met Smart entry-systeem en
startknop).
RAV4_OM_OM42B70E_(EE).book Page 776 Thursday, July 6, 2017 9 :19 AM

7778-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42B70E_(EE)

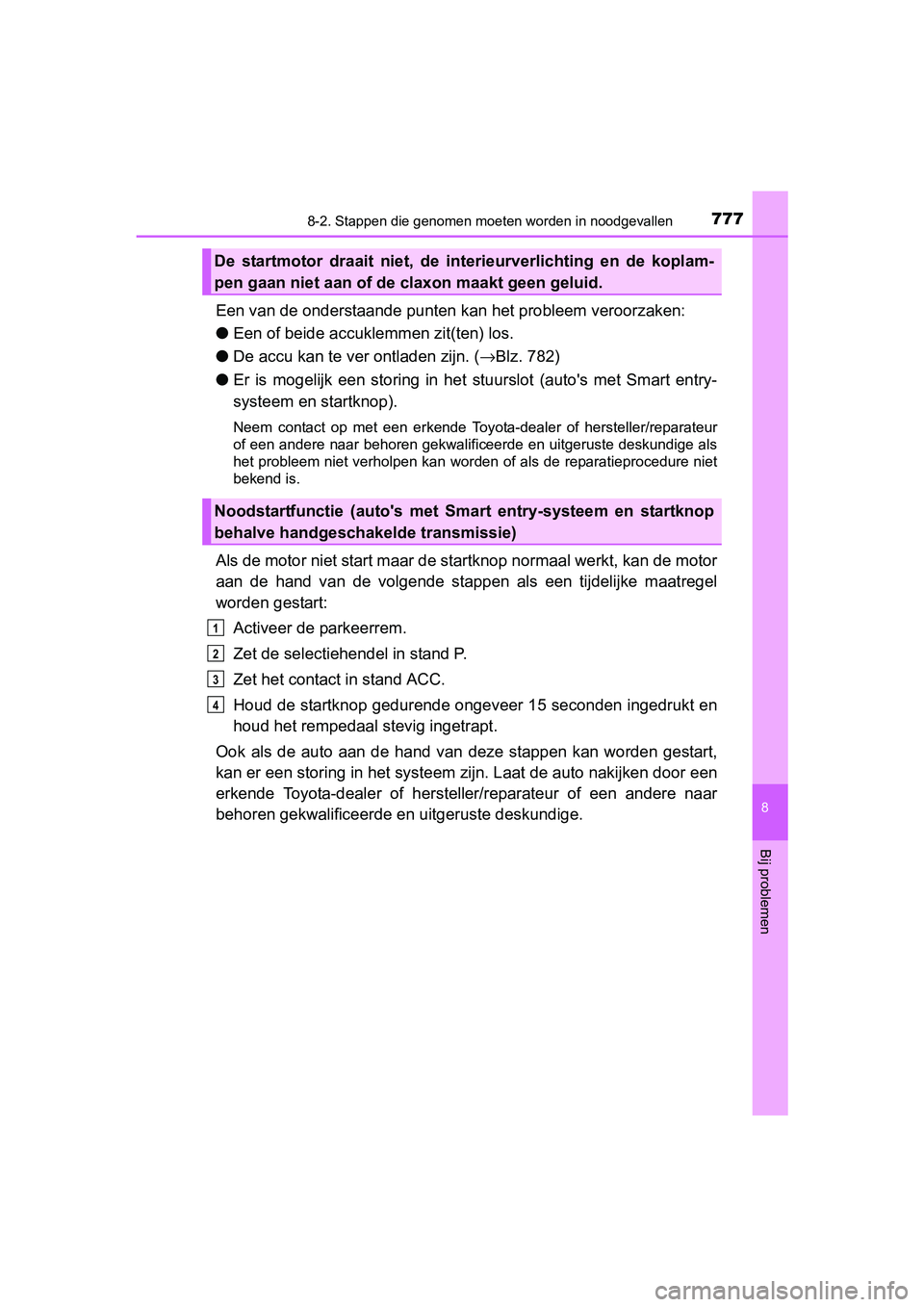

Een van de onderstaande punten kan het probleem veroorzaken:
● Een of beide accuklemmen zit(ten) los.
● De accu kan te ver ontladen zijn. ( →Blz. 782)
● Er is mogelijk een storing in het stuurslot (auto's met Smart entry-
systeem en startknop).
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als
het probleem niet verholpen kan worden of als de reparatieproce dure niet
bekend is.
Als de motor niet start maar de startknop normaal werkt, kan de motor
aan de hand van de v olgende stappen als een tijdelijke maatrege l
worden gestart:
Activeer de parkeerrem.
Zet de selectiehe ndel in stand P.
Zet het contact in stand ACC.
Houd de startknop gedurende ongeveer 15 seconden ingedrukt en
houd het rempedaal stevig ingetrapt.
Ook als de auto aan de hand van deze stappen kan worden gestart ,
kan er een storing in het systeem zijn. Laat de auto nakijken d oor een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
De startmotor draait niet, de interieurverlichting en de koplam -
pen gaan niet aan of de c laxon maakt geen geluid.
Noodstartfunctie (auto's met Smart entry-systeem en startknop
behalve handgeschakelde transmissie)
1
2
3
4
RAV4_OM_OM42B70E_(EE).book Page 777 Thursday, July 6, 2017 9 :19 AM

7788-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42B70E_(EE)

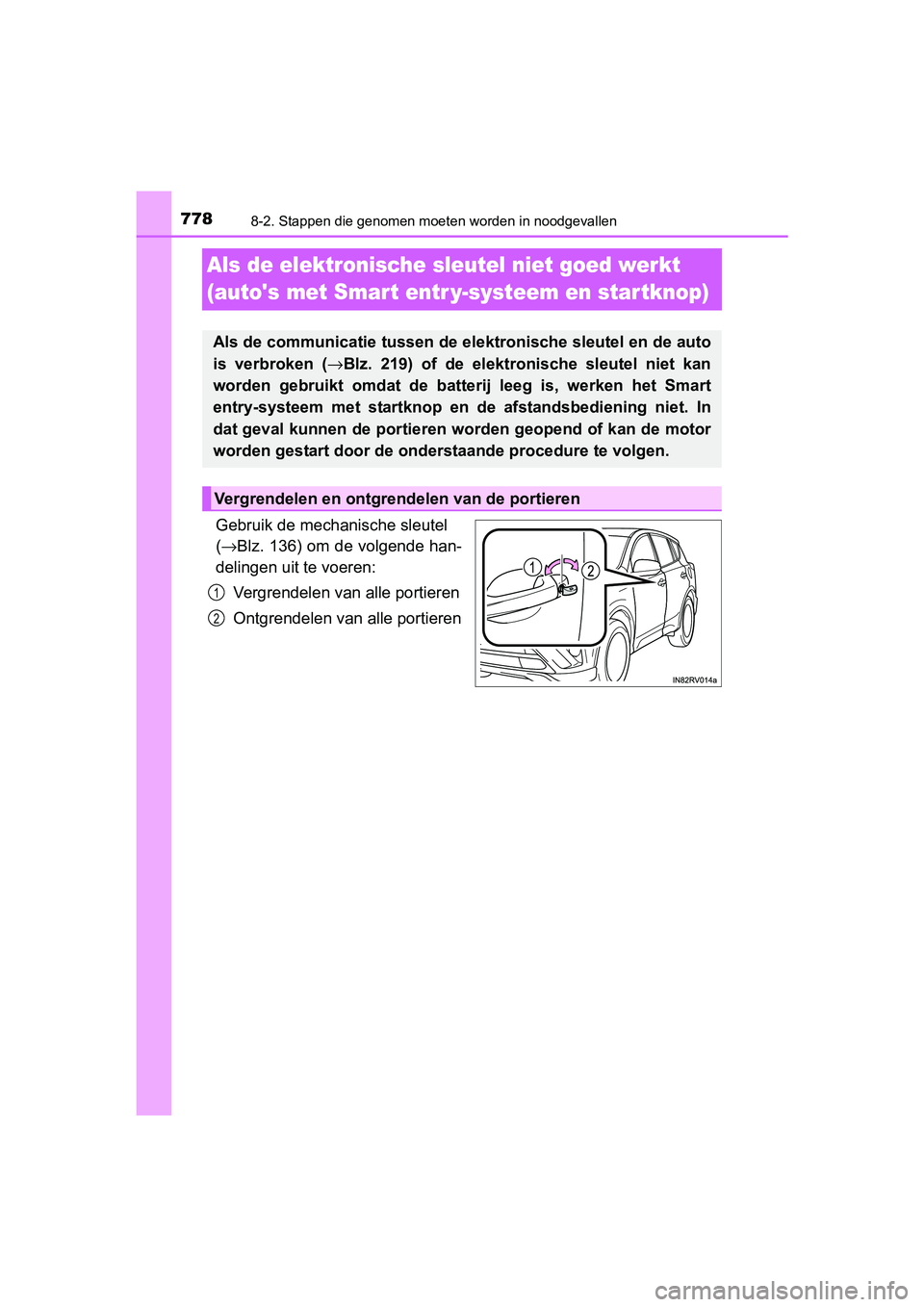

Als de elektronische sleutel niet goed werkt
(auto's met Smart entr y-systeem en star tknop)
Gebruik de mechanische sleutel
( → Blz. 136) om de volgende han-
delingen uit te voeren:
Vergrendelen van alle portieren
Ontgrendelen van alle portieren
Als de communicatie tussen de e lektronische sleutel en de auto
is verbroken ( →Blz. 219) of de elektronische sleutel niet kan
worden gebruikt omdat de batterij leeg is, werken het Smart
entry-systeem met startknop en de afstandsbediening niet. In
dat geval kunnen de portieren w orden geopend of kan de motor
worden gestart door de onders taande procedure te volgen.
Vergrendelen en ontgrendelen van de portieren
1
2
RAV4_OM_OM42B70E_(EE).book Page 778 Thursday, July 6, 2017 9 :19 AM

7798-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42B70E_(EE)

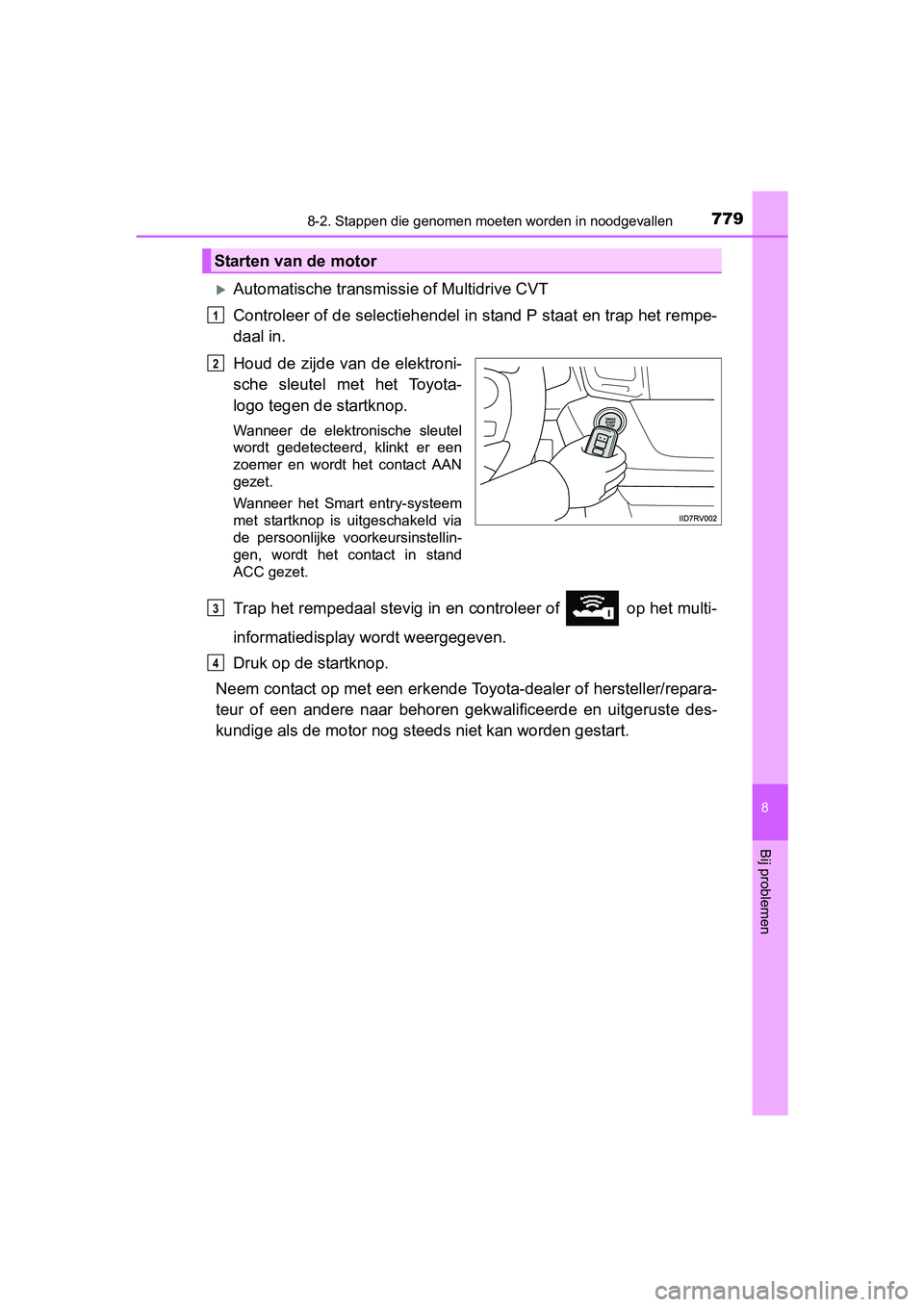

Automatische transmiss ie of Multidrive CVT
Controleer of de selectiehendel in stand P staat en trap het re mpe-
daal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Trap het rempedaal stevig in en controleer of op het multi-
informatiedisplay wordt weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/rep ara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d es-
kundige als de moto r nog steeds niet kan worden gestart.
Starten van de motor
1
2
3
4
RAV4_OM_OM42B70E_(EE).book Page 779 Thursday, July 6, 2017 9 :19 AM
