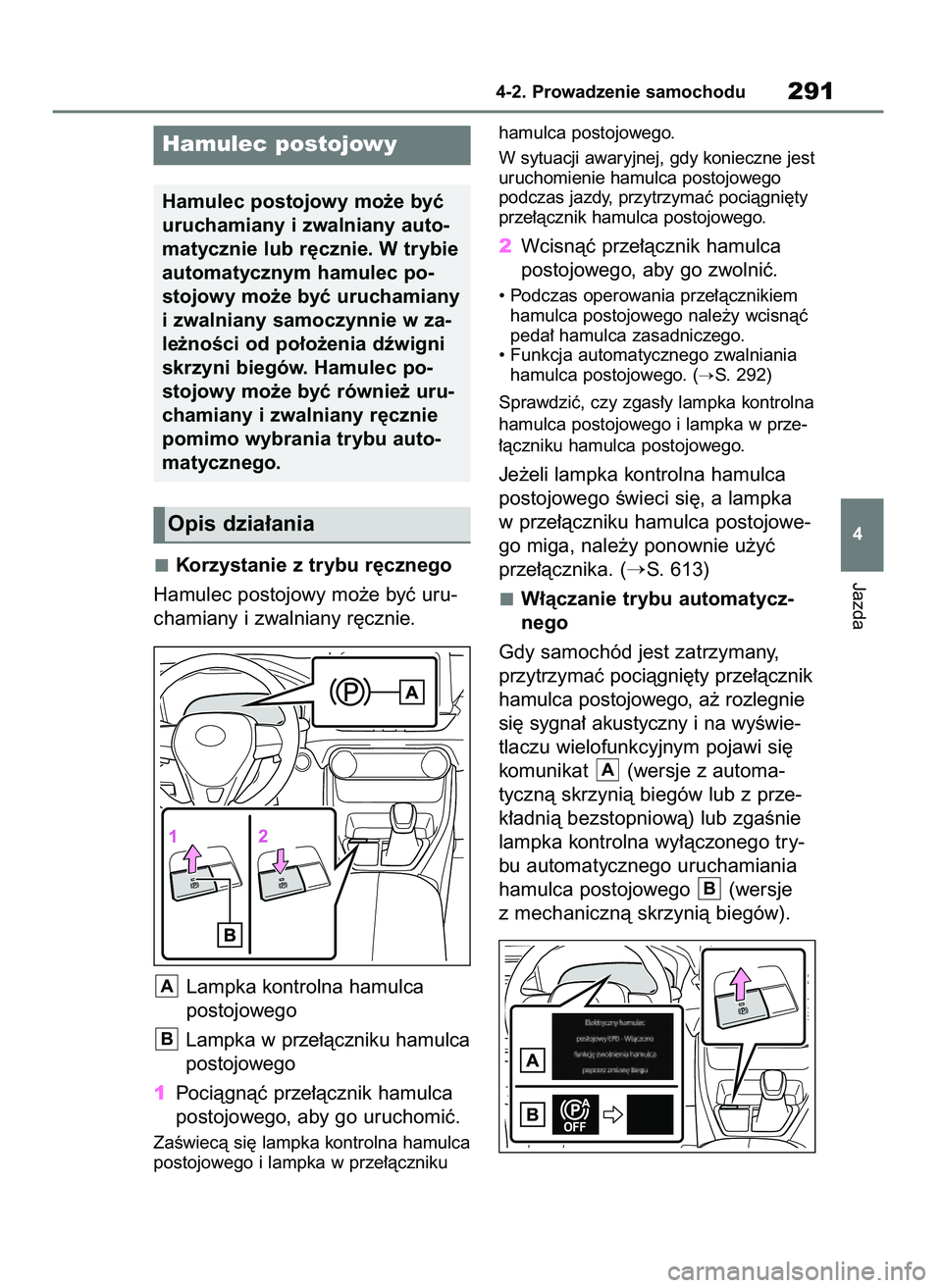

Page 291 of 704

Korzystanie z trybu r´cznego
Hamulec postojowy mo˝e byç uru-
chamiany i zwalniany r´cznie.
Lampka kontrolna hamulca
postojowego
Lampka w prze∏àczniku hamulca
postojowego
1Pociàgnàç prze∏àcznik hamulca
postojowego, aby go uruchomiç.
ZaÊwiecà si´ lampka kontrolna hamulca
postojowego i lampka w prze∏àcznikuhamulca postojowego.
W sytuacji awaryjnej, gdy konieczne jest
uruchomienie hamulca postojowego
podczas jazdy, przytrzymaç pociàgni´ty
prze∏àcznik hamulca postojowego.
2Wcisnàç prze∏àcznik hamulca
postojowego, aby go zwolniç.
• Podczas operowania prze∏àcznikiem
hamulca postojowego nale˝y wcisnàç
peda∏ hamulca zasadniczego.
• Funkcja automatycznego zwalniania
hamulca postojowego. (
S. 292)
Sprawdziç, czy zgas∏y lampka kontrolna
hamulca postojowego i lampka w prze-
∏àczniku hamulca postojowego.
Je˝eli lampka kontrolna hamulca
postojowego Êwieci si´, a lampka
w prze∏àczniku hamulca postojowe-
go miga, nale˝y ponownie u˝yç
prze∏àcznika. (
S. 613)
W∏àczanie trybu automatycz-
nego
Gdy samochód jest zatrzymany,
przytrzymaç pociàgni´ty prze∏àcznik
hamulca postojowego, a˝ rozlegnie
si´ sygna∏ akustyczny i na wyÊwie-
tlaczu wielofunkcyjnym pojawi si´
komunikat (wersje z automa-
tycznà skrzynià biegów lub z prze-
k∏adnià bezstopniowà) lub zgaÊnie
lampka kontrolna wy∏àczonego try-
bu automatycznego uruchamiania
hamulca postojowego (wersje
z mechanicznà skrzynià biegów).
B
A
B
A
Jazda
4-2. Prowadzenie samochodu291
4
Hamulec postojowy
Hamulec postojowy mo˝e byç
uruchamiany i zwalniany auto-
matycznie lub r´cznie. W trybie
automatycznym hamulec po-
stojowy mo˝e byç uruchamiany
i zwalniany samoczynnie w za-
le˝noÊci od po∏o˝enia dêwigni
skrzyni biegów. Hamulec po-
stojowy mo˝e byç równie˝ uru-
chamiany i zwalniany r´cznie
pomimo wybrania trybu auto-
matycznego.
Opis dzia∏ania
43 RAV4 OM42B34E 19/12/18 12:20 Page 291

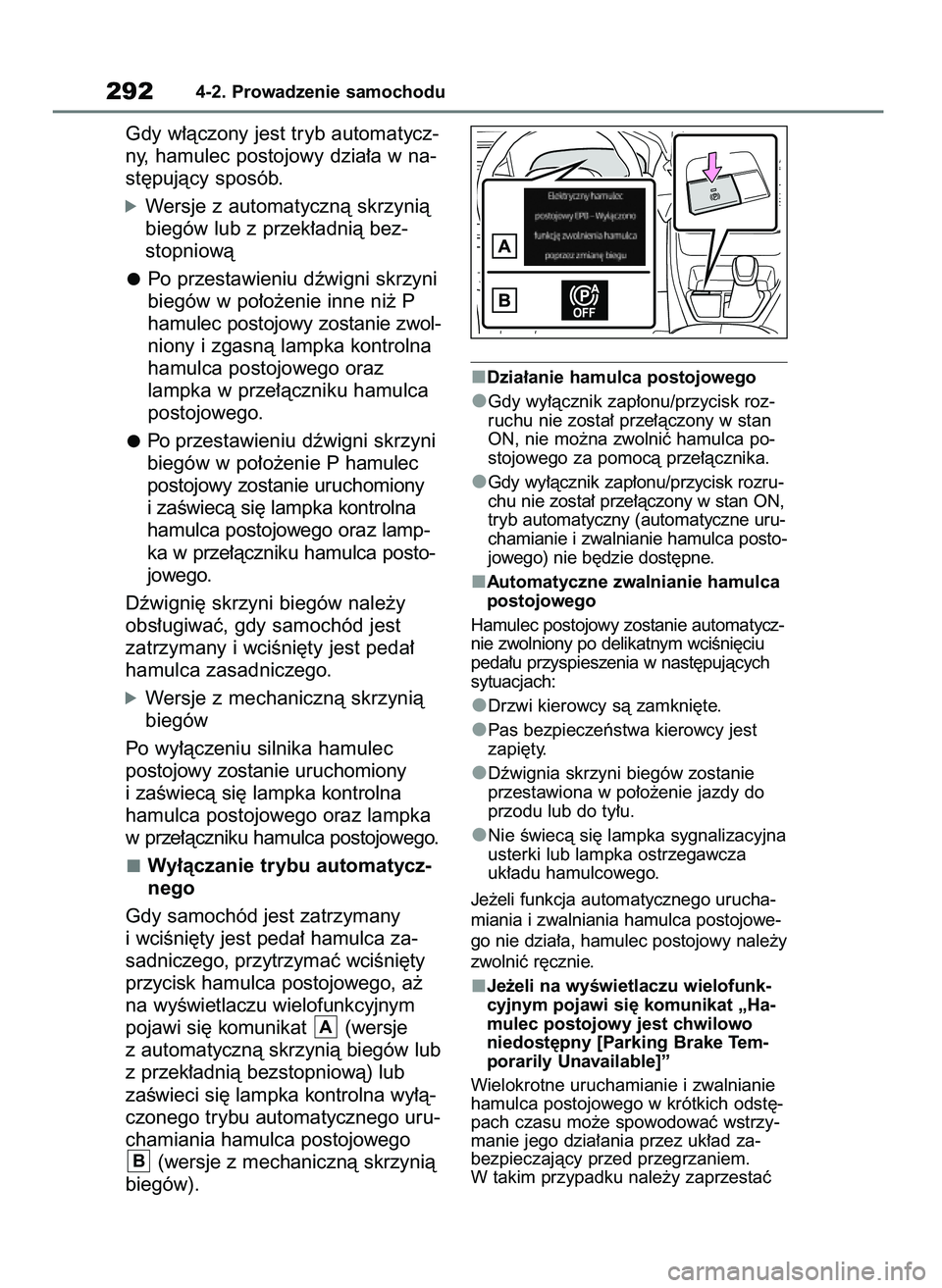

Page 292 of 704

Gdy w∏àczony jest tryb automatycz-
ny, hamulec postojowy dzia∏a w na-
st´pujàcy sposób.
óWersje z automatycznà skrzynià
biegów lub z przek∏adnià bez-
stopniowà
Po przestawieniu dêwigni skrzyni
biegów w po∏o˝enie inne ni˝ P
hamulec postojowy zostanie zwol-
niony i zgasnà lampka kontrolna
hamulca postojowego oraz
lampka w prze∏àczniku hamulca
postojowego.
Po przestawieniu dêwigni skrzyni
biegów w po∏o˝enie Phamulec
postojowy zostanie uruchomiony
i zaÊwiecà si´ lampka kontrolna
hamulca postojowego oraz lamp-
ka w prze∏àczniku hamulca posto-
jowego.
Dêwigni´ skrzyni biegów nale˝y
obs∏ugiwaç, gdy samochód jest
zatrzymany i wciÊni´ty jest peda∏
hamulca zasadniczego.
óWersje z mechanicznà skrzynià
biegów
Po wy∏àczeniu silnika hamulec
postojowy zostanie uruchomiony
i zaÊwiecà si´ lampka kontrolna
hamulca postojowego oraz lampka
w prze∏àczniku hamulca postojowego.
Wy∏àczanie trybu automatycz-
nego
Gdy samochód jest zatrzymany
i wciÊni´ty jest peda∏ hamulca za-
sadniczego, przytrzymaç wciÊni´ty
przycisk hamulca postojowego, a˝
na wyÊwietlaczu wielofunkcyjnym
pojawi si´ komunikat (wersje
z automatycznà skrzynià biegów lub
z przek∏adnià bezstopniowà) lub
zaÊwieci si´ lampka kontrolna wy∏à-
czonego trybu automatycznego uru-
chamiania hamulca postojowego
(wersje z mechanicznà skrzynià
biegów).
Dzia∏anie hamulca postojowego
Gdy wy∏àcznik zap∏onu/przycisk roz-
ruchu nie zosta∏ prze∏àczony w stan
ON, nie mo˝na zwolniç hamulca po-
stojowego za pomocà prze∏àcznika.
Gdy wy∏àcznik zap∏onu/przycisk rozru-
chu nie zosta∏ prze∏àczony w stan ON,
tryb automatyczny (automatyczne uru-
chamianie i zwalnianie hamulca posto-
jowego) nie b´dzie dost´pne.
Automatyczne zwalnianie hamulca
postojowego
Hamulec postojowy zostanie automatycz-
nie zwolniony po delikatnym wciÊni´ciu
peda∏u przyspieszenia w nast´pujàcych
sytuacjach:
Drzwi kierowcy sà zamkni´te.
Pas bezpieczeƒstwa kierowcy jest
zapi´ty.
Dêwignia skrzyni biegów zostanie
przestawiona w po∏o˝enie jazdy do
przodu lub do ty∏u.
Nie Êwiecà si´ lampka sygnalizacyjna
usterki lub lampka ostrzegawcza
uk∏adu hamulcowego.
Je˝eli funkcja automatycznego urucha-
miania i zwalniania hamulca postojowe-
go nie dzia∏a, hamulec postojowy nale˝y
zwolniç r´cznie.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat „Ha-
mulec postojowy jest chwilowo
niedost´pny [Parking Brake Tem-
porarily Unavailable]”
Wielokrotne uruchamianie i zwalnianie
hamulca postojowego w krótkich odst´-
pach czasu mo˝e spowodowaç wstrzy-
manie jego dzia∏ania przez uk∏ad za-
bezpieczajàcy przed przegrzaniem.
W takim przypadku nale˝y zaprzestaç
B
A
2924-2. Prowadzenie samochodu
43 RAV4 OM42B34E 19/12/18 12:20 Page 292

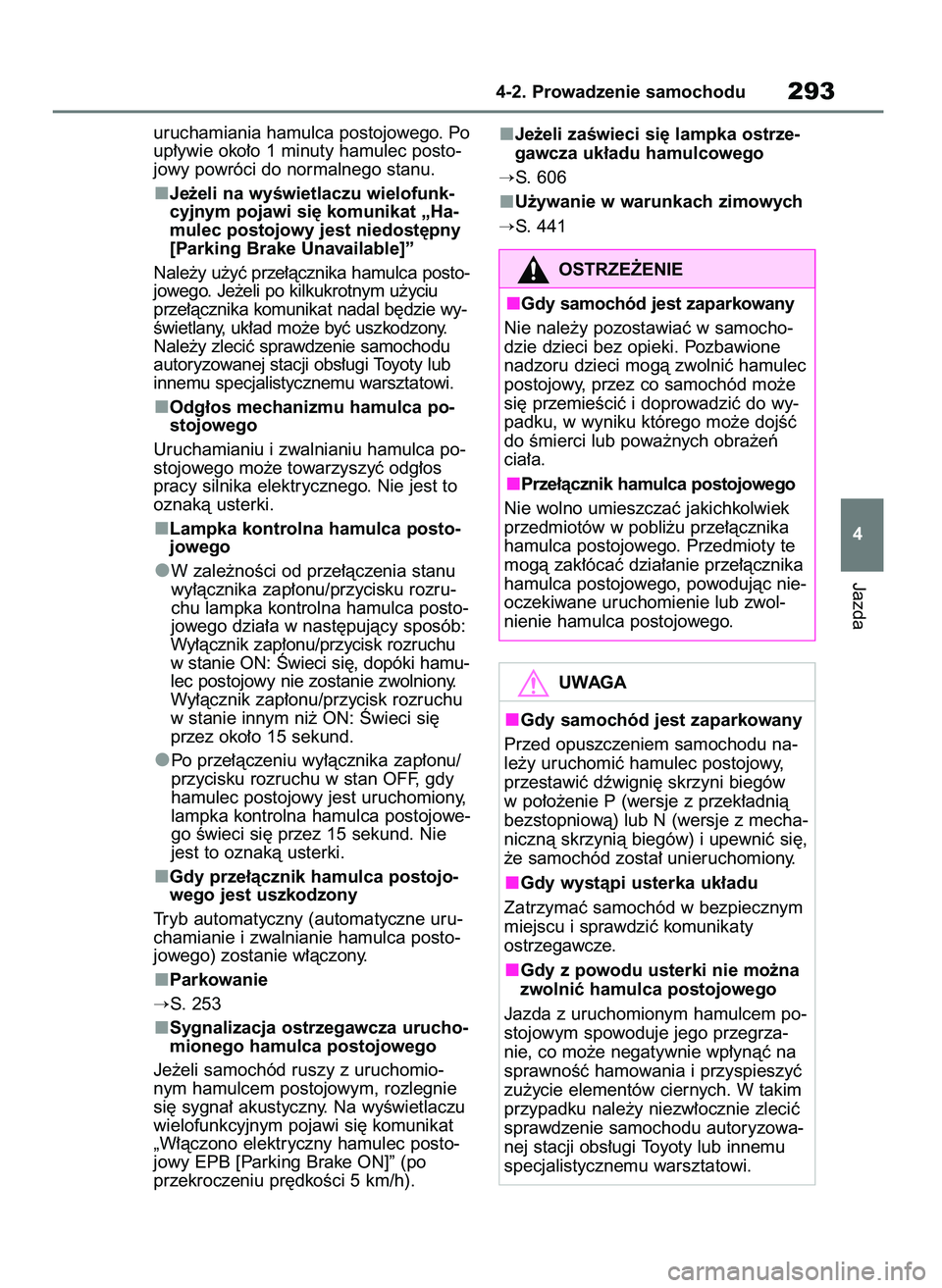

Page 293 of 704

uruchamiania hamulca postojowego. Po
up∏ywie oko∏o 1 minuty hamulec posto-
jowy powróci do normalnego stanu.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat „Ha-
mulec postojowy jest niedost´pny
[Parking Brake Unavailable]”
Nale˝y u˝yç prze∏àcznika hamulca posto-
jowego. Je˝eli po kilkukrotnym u˝yciu
prze∏àcznika komunikat nadal b´dzie wy-
Êwietlany, uk∏ad mo˝e byç uszkodzony.
Nale˝y zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warsztatowi.
Odg∏os mechanizmu hamulca po-
stojowego
Uruchamianiu i zwalnianiu hamulca po-
stojowego mo˝e towarzyszyç odg∏os
pracy silnika elektrycznego. Nie jest to
oznakà usterki.
Lampka kontrolna hamulca posto-
jowego
W zale˝noÊci od prze∏àczenia stanu
wy∏àcznika zap∏onu/przycisku rozru-
chu lampka kontrolna hamulca posto-
jowego dzia∏a w nast´pujàcy sposób:
Wy∏àcznik zap∏onu/przycisk rozruchu
w stanie ON: Âwieci si´, dopóki hamu-
lec postojowy nie zostanie zwolniony.
Wy∏àcznik zap∏onu/przycisk rozruchu
w stanie innym ni˝ ON: Âwieci si´
przez oko∏o 15 sekund.
Po prze∏àczeniu wy∏àcznika zap∏onu/
przycisku rozruchu w stan OFF, gdy
hamulec postojowy jest uruchomiony,
lampka kontrolna hamulca postojowe-
go Êwieci si´ przez 15 sekund. Nie
jest to oznakà usterki.
Gdy prze∏àcznik hamulca postojo-
wego jest uszkodzony
Tryb automatyczny (automatyczne uru-
chamianie i zwalnianie hamulca posto-
jowego) zostanie w∏àczony.
Parkowanie
S. 253
Sygnalizacja ostrzegawcza urucho-
mionego hamulca postojowego
Je˝eli samochód ruszy z uruchomio-
nym hamulcem postojowym, rozlegnie
si´ sygna∏ akustyczny. Na wyÊwietlaczu
wielofunkcyjnym pojawi si´ komunikat
„W∏àczono elektryczny hamulec posto-
jowy EPB [Parking Brake ON]” (po
przekroczeniu pr´dkoÊci 5 km/h).Je˝eli zaÊwieci si´ lampka ostrze-
gawcza uk∏adu hamulcowego
S. 606
U˝ywanie w warunkach zimowych
S. 441
Jazda
4-2. Prowadzenie samochodu293
4
UWAGA
Gdy samochód jest zaparkowany
Przed opuszczeniem samochodu na-
le˝y uruchomiç hamulec postojowy,
przestawiç dêwigni´ skrzyni biegów
w po∏o˝enie P (wersje z przek∏adnià
bezstopniowà) lub N (wersje z mecha-
nicznà skrzynià biegów) i upewniç si´,
˝e samochód zosta∏ unieruchomiony.
Gdy wystàpi usterka uk∏adu
Zatrzymaç samochód w bezpiecznym
miejscu i sprawdziç komunikaty
ostrzegawcze.
Gdy z powodu usterki nie mo˝na
zwolniç hamulca postojowego
Jazda z uruchomionym hamulcem po-
stojowym spowoduje jego przegrza-
nie, co mo˝e negatywnie wp∏ynàç na
sprawnoÊç hamowania i przyspieszyç
zu˝ycie elementów ciernych. W takim
przypadku nale˝y niezw∏ocznie zleciç
sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
OSTRZE˚ENIE
Gdy samochód jest zaparkowany
Nie nale˝y pozostawiaç w samocho-
dzie dzieci bez opieki. Pozbawione
nadzoru dzieci mogà zwolniç hamulec
postojowy, przez co samochód mo˝e
si´ przemieÊciç i doprowadziç do wy-
padku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Prze∏àcznik hamulca postojowego
Nie wolno umieszczaç jakichkolwiek
przedmiotów w pobli˝u prze∏àcznika
hamulca postojowego. Przedmioty te
mogà zak∏ócaç dzia∏anie prze∏àcznika
hamulca postojowego, powodujàc nie-
oczekiwane uruchomienie lub zwol-
nienie hamulca postojowego.
43 RAV4 OM42B34E 19/12/18 12:20 Page 293

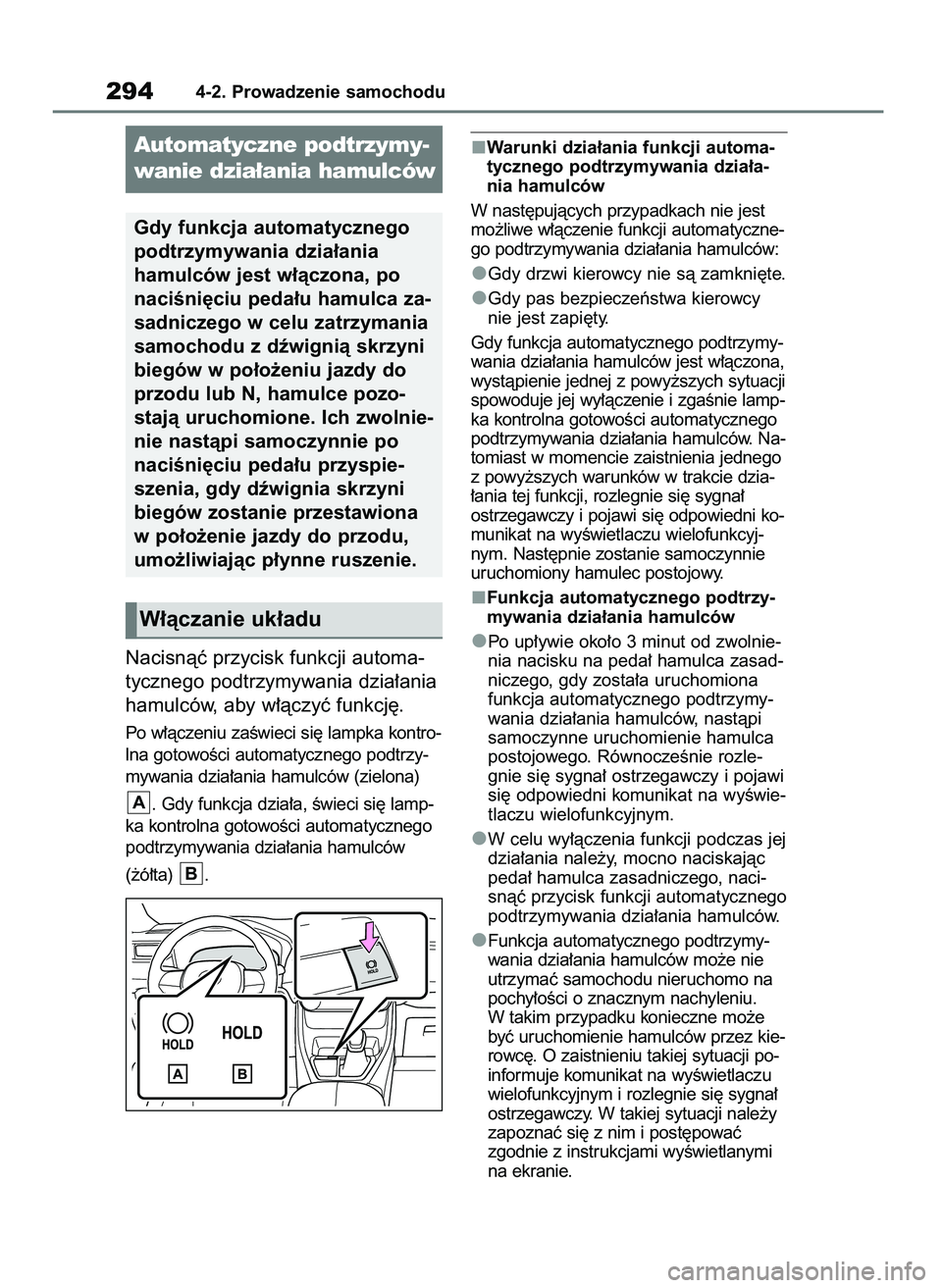

Page 294 of 704

Nacisnàç przycisk funkcji automa-
tycznego podtrzymywania dzia∏ania
hamulców, aby w∏àczyç funkcj´.
Po w∏àczeniu zaÊwieci si´ lampka kontro-
lna gotowoÊci automatycznego podtrzy-
mywania dzia∏ania hamulców (zielona)
. Gdy funkcja dzia∏a, Êwieci si´ lamp-
ka kontrolna gotowoÊci automatycznego
podtrzymywania dzia∏ania hamulców
(˝ó∏ta) .Warunki dzia∏ania funkcji automa-
tycznego podtrzymywania dzia∏a-
nia hamulców
W nast´pujàcych przypadkach nie jest
mo˝liwe w∏àczenie funkcji automatyczne-
go podtrzymywania dzia∏ania hamulców:
Gdy drzwi kierowcy nie sà zamkni´te.
Gdy pas bezpieczeƒstwa kierowcy
nie jest zapi´ty.
Gdy funkcja automatycznego podtrzymy-
wania dzia∏ania hamulców jest w∏àczona,
wystàpienie jednej z powy˝szych sytuacji
spowoduje jej wy∏àczenie i zgaÊnie lamp-
ka kontrolna gotowoÊci automatycznego
podtrzymywania dzia∏ania hamulców. Na-
tomiast w momencie zaistnienia jednego
z powy˝szych warunków w trakcie dzia-
∏ania tej funkcji, rozlegnie si´ sygna∏
ostrzegawczy i pojawi si´ odpowiedni ko-
munikat na wyÊwietlaczu wielofunkcyj-
nym. Nast´pnie zostanie samoczynnie
uruchomiony hamulec postojowy.
Funkcja automatycznego podtrzy-
mywania dzia∏ania hamulców
Po up∏ywie oko∏o 3 minut od zwolnie-
nia nacisku na peda∏ hamulca zasad-
niczego, gdy zosta∏a uruchomiona
funkcja automatycznego podtrzymy-
wania dzia∏ania hamulców, nastàpi
samoczynne uruchomienie hamulca
postojowego. RównoczeÊnie rozle-
gnie si´ sygna∏ ostrzegawczy i pojawi
si´ odpowiedni komunikat na wyÊwie-
tlaczu wielofunkcyjnym.
W celu wy∏àczenia funkcji podczas jej
dzia∏ania nale˝y, mocno naciskajàc
peda∏ hamulca zasadniczego, naci-
snàç przycisk funkcji automatycznego
podtrzymywania dzia∏ania hamulców.
Funkcja automatycznego podtrzymy-
wania dzia∏ania hamulców mo˝e nie
utrzymaç samochodu nieruchomo na
pochy∏oÊci o znacznym nachyleniu.
W takim przypadku konieczne mo˝e
byç uruchomienie hamulców przez kie-
rowc´. O zaistnieniu takiej sytuacji po-
informuje komunikat na wyÊwietlaczu
wielofunkcyjnym i rozlegnie si´ sygna∏
ostrzegawczy. W takiej sytuacji nale˝y
zapoznaç si´ z nim i post´powaç
zgodnie z instrukcjami wyÊwietlanymi
na ekranie.
B
A
2944-2. Prowadzenie samochodu
Automatyczne podtrzymy-
wanie dzia∏ania hamulców
Gdy funkcja automatycznego
podtrzymywania dzia∏ania
hamulców jest w∏àczona, po
naciÊni´ciu peda∏u hamulca za-
sadniczego w celu zatrzymania
samochodu z dêwignià skrzyni
biegów w po∏o˝eniu jazdy do
przodu lub N, hamulce pozo-
stajà uruchomione. Ich zwolnie-
nie nastàpi samoczynnie po
naciÊni´ciu peda∏u przyspie-
szenia, gdy dêwignia skrzyni
biegów zostanie przestawiona
w po∏o˝enie jazdy do przodu,
umo˝liwiajàc p∏ynne ruszenie.
W∏àczanie uk∏adu
43 RAV4 OM42B34E 19/12/18 12:20 Page 294

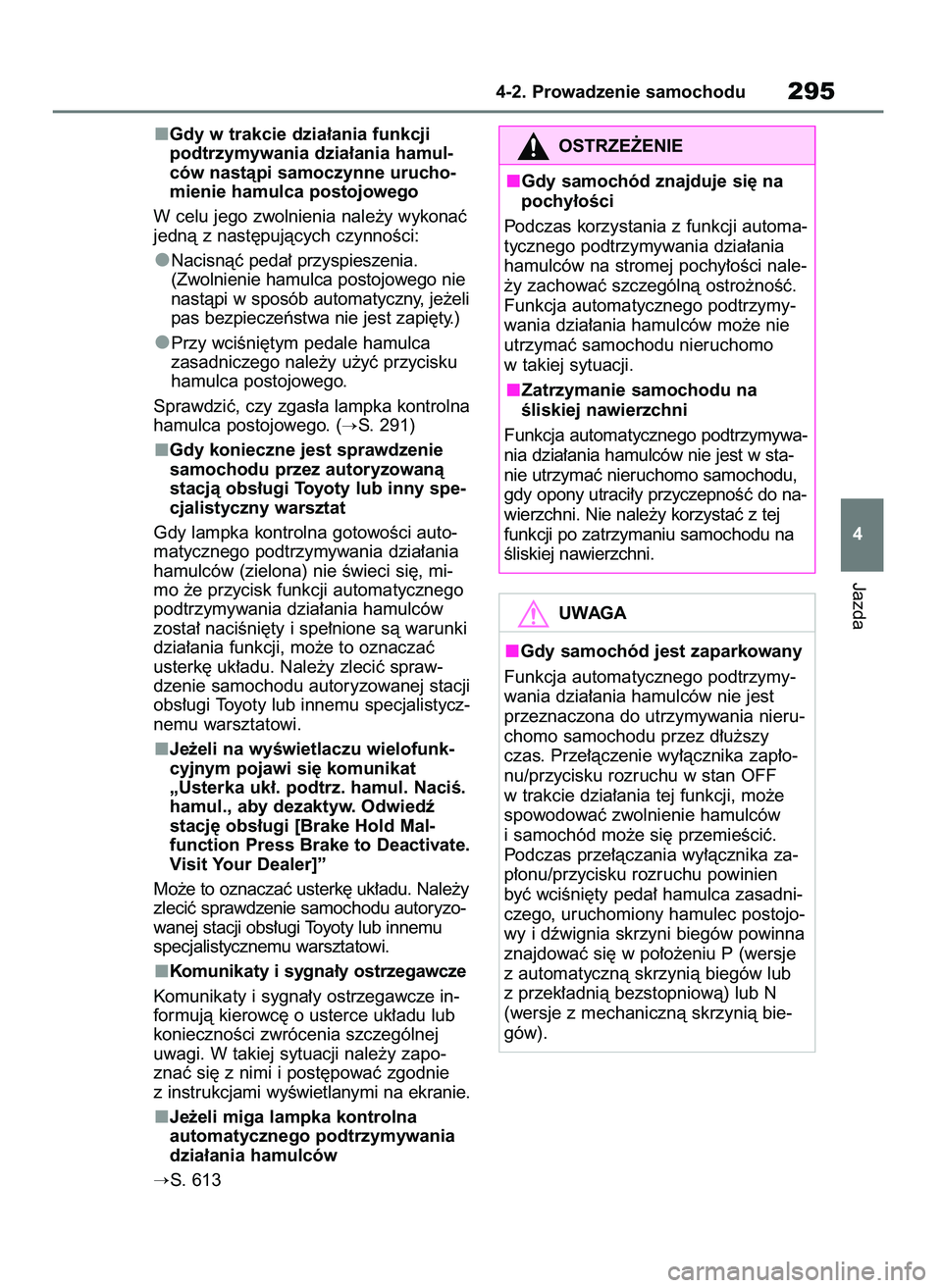

Page 295 of 704

Gdy w trakcie dzia∏ania funkcji
podtrzymywania dzia∏ania hamul-
ców nastàpi samoczynne urucho-
mienie hamulca postojowego
W celu jego zwolnienia nale˝y wykonaç
jednà z nast´pujàcych czynnoÊci:
Nacisnàç peda∏ przyspieszenia.
(Zwolnienie hamulca postojowego nie
nastàpi w sposób automatyczny, je˝eli
pas bezpieczeƒstwa nie jest zapi´ty.)
Przy wciÊni´tym pedale hamulca
zasadniczego nale˝y u˝yç przycisku
hamulca postojowego.
Sprawdziç, czy zgas∏a lampka kontrolna
hamulca postojowego. (
S. 291)
Gdy konieczne jest sprawdzenie
samochodu przez autoryzowanà
stacjà obs∏ugi Toyoty lub inny spe-
cjalistyczny warsztat
Gdy lampka kontrolna gotowoÊci auto-
matycznego podtrzymywania dzia∏ania
hamulców (zielona) nie Êwieci si´, mi-
mo ˝e przycisk funkcji automatycznego
podtrzymywania dzia∏ania hamulców
zosta∏ naciÊni´ty i spe∏nione sà warunki
dzia∏ania funkcji, mo˝e to oznaczaç
usterk´ uk∏adu. Nale˝y zleciç spraw-
dzenie samochodu autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat
„Usterka uk∏. podtrz. hamul. NaciÊ.
hamul., aby dezaktyw. Odwiedê
stacj´ obs∏ugi [Brake Hold Mal-
function Press Brake to Deactivate.
Visit Your Dealer]”
Mo˝e to oznaczaç usterk´ uk∏adu. Nale˝y
zleciç sprawdzenie samochodu autoryzo-
wanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Komunikaty i sygna∏y ostrzegawcze
Komunikaty i sygna∏y ostrzegawcze in-
formujà kierowc´ o usterce uk∏adu lub
koniecznoÊci zwrócenia szczególnej
uwagi. W takiej sytuacji nale˝y zapo-
znaç si´ z nimi i post´powaç zgodnie
z instrukcjami wyÊwietlanymi na ekranie.
Je˝eli miga lampka kontrolna
automatycznego podtrzymywania
dzia∏ania hamulców
S. 613
Jazda
4-2. Prowadzenie samochodu295
4
OSTRZE˚ENIE
Gdy samochód znajduje si´ na
pochy∏oÊci
Podczas korzystania z funkcji automa-
tycznego podtrzymywania dzia∏ania
hamulców na stromej pochy∏oÊci nale-
˝y zachowaç szczególnà ostro˝noÊç.
Funkcja automatycznego podtrzymy-
wania dzia∏ania hamulców mo˝e nie
utrzymaç samochodu nieruchomo
w takiej sytuacji.
Zatrzymanie samochodu na
Êliskiej nawierzchni
Funkcja automatycznego podtrzymywa-
nia dzia∏ania hamulców nie jest w sta-
nie utrzymaç nieruchomo samochodu,
gdy opony utraci∏y przyczepnoÊç do na-
wierzchni. Nie nale˝y korzystaç z tej
funkcji po zatrzymaniu samochodu na
Êliskiej nawierzchni.
UWAGA
Gdy samochód jest zaparkowany
Funkcja automatycznego podtrzymy-
wania dzia∏ania hamulców nie jest
przeznaczona do utrzymywania nieru-
chomo samochodu przez d∏u˝szy
czas. Prze∏àczenie wy∏àcznika zap∏o-
nu/przycisku rozruchu w stan OFF
w trakcie dzia∏ania tej funkcji, mo˝e
spowodowaç zwolnienie hamulców
i samochód mo˝e si´ przemieÊciç.
Podczas prze∏àczania wy∏àcznika za-
p∏onu/przycisku rozruchu powinien
byç wciÊni´ty peda∏ hamulca zasadni-
czego, uruchomiony hamulec postojo-
wy i dêwignia skrzyni biegów powinna
znajdowaç si´ w po∏o˝eniu P (wersje
z automatycznà skrzynià biegów lub
z przek∏adnià bezstopniowà) lub N
(wersje z mechanicznà skrzynià bie-
gów).
43 RAV4 OM42B34E 19/12/18 12:20 Page 295
Page 296 of 704

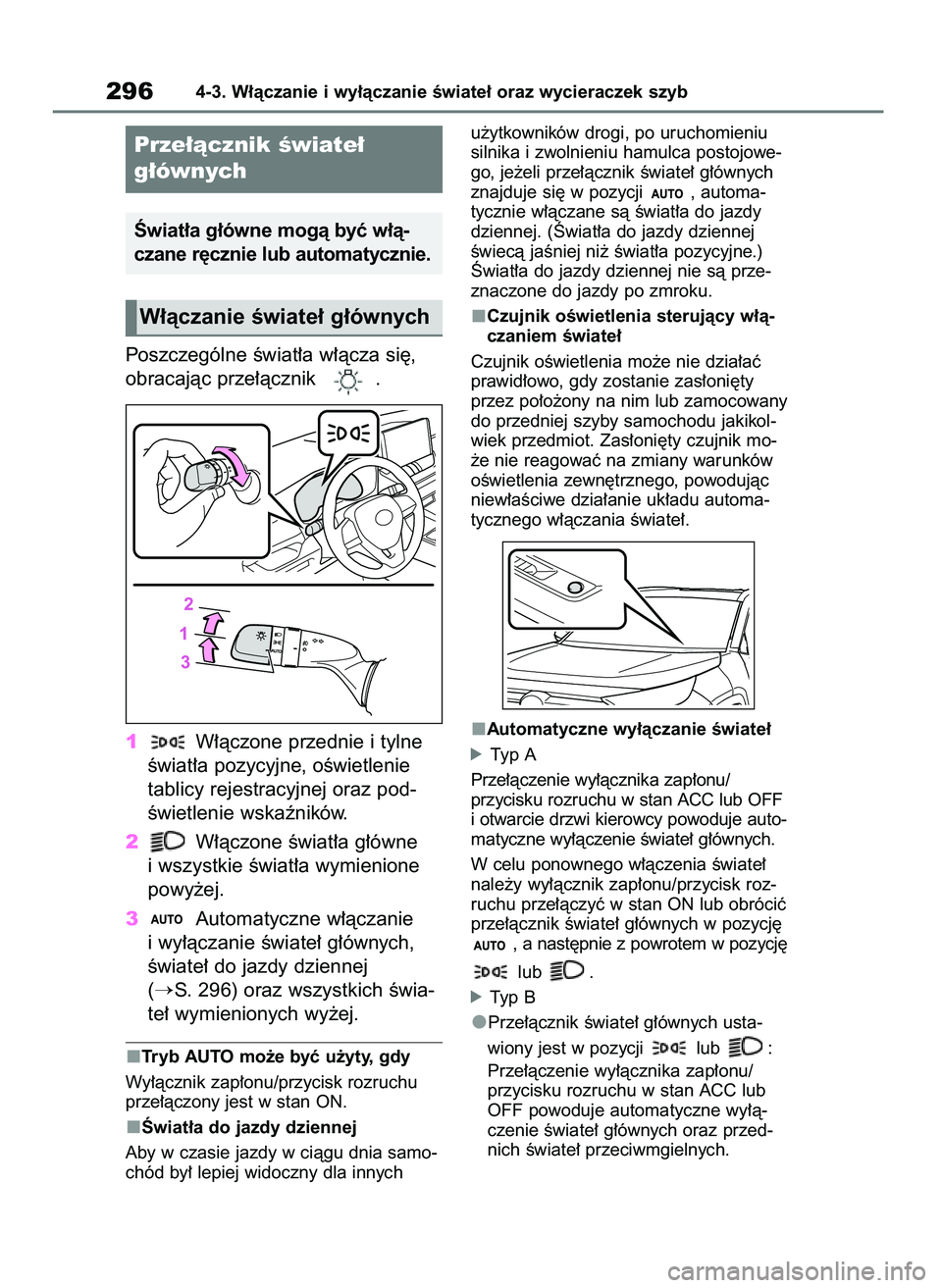

Poszczególne Êwiat∏a w∏àcza si´,
obracajàc prze∏àcznik .
1W∏àczone przednie i tylne
Êwiat∏a pozycyjne, oÊwietlenie
tablicy rejestracyjnej oraz pod-
Êwietlenie wskaêników.
2W∏àczone Êwiat∏a g∏ówne
i wszystkie Êwiat∏a wymienione
powy˝ej.
3Automatyczne w∏àczanie
i wy∏àczanie Êwiate∏ g∏ównych,
Êwiate∏ do jazdy dziennej
(
S. 296) oraz wszystkich Êwia-
te∏ wymienionych wy˝ej.
Tryb AUTO mo˝e byç u˝yty, gdy
Wy∏àcznik zap∏onu/przycisk rozruchu
prze∏àczony jest w stan ON.
Âwiat∏a do jazdy dziennej
Aby w czasie jazdy w ciàgu dnia samo-
chód by∏ lepiej widoczny dla innychu˝ytkowników drogi, po uruchomieniu
silnika i zwolnieniu hamulca postojowe-
go, je˝eli prze∏àcznik Êwiate∏ g∏ównych
znajduje si´ w pozycji , automa-
tycznie w∏àczane sà Êwiat∏a do jazdy
dziennej. (Âwiat∏a do jazdy dziennej
Êwiecà jaÊniej ni˝ Êwiat∏a pozycyjne.)
Âwiat∏a do jazdy dziennej nie sà prze-
znaczone do jazdy po zmroku.
Czujnik oÊwietlenia sterujàcy w∏à-
czaniem Êwiate∏
Czujnik oÊwietlenia mo˝e nie dzia∏aç
prawid∏owo, gdy zostanie zas∏oni´ty
przez po∏o˝ony na nim lub zamocowany
do przedniej szyby samochodu jakikol-
wiek przedmiot. Zas∏oni´ty czujnik mo-
˝e nie reagowaç na zmiany warunków
oÊwietlenia zewn´trznego, powodujàc
niew∏aÊciwe dzia∏anie uk∏adu automa-
tycznego w∏àczania Êwiate∏.
Automatyczne wy∏àczanie Êwiate∏
óTyp A
Prze∏àczenie wy∏àcznika zap∏onu/
przycisku rozruchu w stan ACC lub OFF
i otwarcie drzwi kierowcy powoduje auto-
matyczne wy∏àczenie Êwiate∏ g∏ównych.
W celu ponownego w∏àczenia Êwiate∏
nale˝y wy∏àcznik zap∏onu/przycisk roz-
ruchu prze∏àczyç w stan ON lub obróciç
prze∏àcznik Êwiate∏ g∏ównych w pozycj´
, a nast´pnie z powrotem w pozycj´
lub .
óTyp B
Prze∏àcznik Êwiate∏ g∏ównych usta-
wiony jest w pozycji lub :
Prze∏àczenie wy∏àcznika zap∏onu/
przycisku rozruchu w stan ACC lub
OFF powoduje automatyczne wy∏à-
czenie Êwiate∏ g∏ównych oraz przed-
nich Êwiate∏ przeciwmgielnych.
2964-3. W∏àczanie i wy∏àczanie Êwiate∏ oraz wycieraczek szyb
Prze∏àcznik Êwiate∏
g∏ównych
Âwiat∏a g∏ówne mogà byç w∏à-
czane r´cznie lub automatycznie.
W∏àczanie Êwiate∏ g∏ównych
43 RAV4 OM42B34E 19/12/18 12:20 Page 296
Page 297 of 704

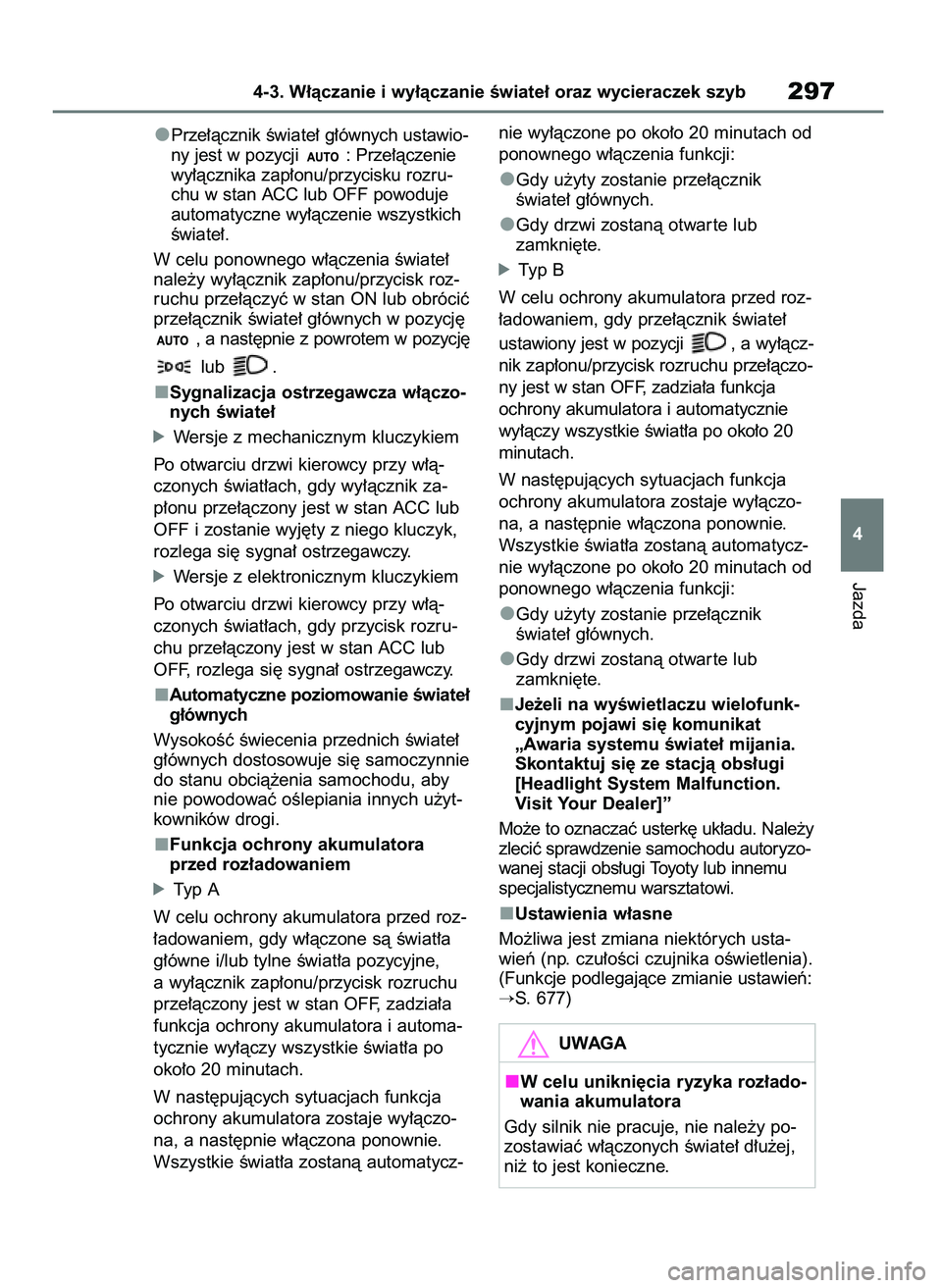

Prze∏àcznik Êwiate∏ g∏ównych ustawio-
ny jest w pozycji : Prze∏àczenie
wy∏àcznika zap∏onu/przycisku rozru-
chu w stan ACC lub OFF powoduje
automatyczne wy∏àczenie wszystkich
Êwiate∏.
W celu ponownego w∏àczenia Êwiate∏
nale˝y wy∏àcznik zap∏onu/przycisk roz-
ruchu prze∏àczyç w stan ON lub obróciç
prze∏àcznik Êwiate∏ g∏ównych w pozycj´
, a nast´pnie z powrotem w pozycj´
lub .
Sygnalizacja ostrzegawcza w∏àczo-
nych Êwiate∏
óWersje z mechanicznym kluczykiem
Po otwarciu drzwi kierowcy przy w∏à-
czonych Êwiat∏ach, gdy wy∏àcznik za-
p∏onu prze∏àczony jest w stan ACC lub
OFF i zostanie wyj´ty z niego kluczyk,
rozlega si´ sygna∏ ostrzegawczy.
óWersje z elektronicznym kluczykiem
Po otwarciu drzwi kierowcy przy w∏à-
czonych Êwiat∏ach, gdy przycisk rozru-
chu prze∏àczony jest w stan ACC lub
OFF, rozlega si´ sygna∏ ostrzegawczy.
Automatyczne poziomowanie Êwiate∏
g∏ównych
WysokoÊç Êwiecenia przednich Êwiate∏
g∏ównych dostosowuje si´ samoczynnie
do stanu obcià˝enia samochodu, aby
nie powodowaç oÊlepiania innych u˝yt-
kowników drogi.
Funkcja ochrony akumulatora
przed roz∏adowaniem
óTyp A
W celu ochrony akumulatora przed roz-
∏adowaniem, gdy w∏àczone sà Êwiat∏a
g∏ówne i/lub tylne Êwiat∏a pozycyjne,
a wy∏àcznik zap∏onu/przycisk rozruchu
prze∏àczony jest w stan OFF, zadzia∏a
funkcja ochrony akumulatora i automa-
tycznie wy∏àczy wszystkie Êwiat∏a po
oko∏o 20 minutach.
W nast´pujàcych sytuacjach funkcja
ochrony akumulatora zostaje wy∏àczo-
na, a nast´pnie w∏àczona ponownie.
Wszystkie Êwiat∏a zostanà automatycz-nie wy∏àczone po oko∏o 20 minutach od
ponownego w∏àczenia funkcji:
Gdy u˝yty zostanie prze∏àcznik
Êwiate∏ g∏ównych.
Gdy drzwi zostanà otwar te lub
zamkni´te.
óTyp B
W celu ochrony akumulatora przed roz-
∏adowaniem, gdy prze∏àcznik Êwiate∏
ustawiony jest w pozycji , a wy∏àcz-
nik zap∏onu/przycisk rozruchu prze∏àczo-
ny jest w stan OFF, zadzia∏a funkcja
ochrony akumulatora i automatycznie
wy∏àczy wszystkie Êwiat∏a po oko∏o 20
minutach.
W nast´pujàcych sytuacjach funkcja
ochrony akumulatora zostaje wy∏àczo-
na, a nast´pnie w∏àczona ponownie.
Wszystkie Êwiat∏a zostanà automatycz-
nie wy∏àczone po oko∏o 20 minutach od
ponownego w∏àczenia funkcji:
Gdy u˝yty zostanie prze∏àcznik
Êwiate∏ g∏ównych.
Gdy drzwi zostanà otwar te lub
zamkni´te.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat
„Awaria systemu Êwiate∏ mijania.
Skontaktuj si´ ze stacjà obs∏ugi
[Headlight System Malfunction.
Visit Your Dealer]”
Mo˝e to oznaczaç usterk´ uk∏adu. Nale˝y
zleciç sprawdzenie samochodu autoryzo-
wanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Ustawienia w∏asne
Mo˝liwa jest zmiana niektórych usta-
wieƒ (np. czu∏oÊci czujnika oÊwietlenia).
(Funkcje podlegajàce zmianie ustawieƒ:
S. 677)
Jazda
4-3. W∏àczanie i wy∏àczanie Êwiate∏ oraz wycieraczek szyb297
4
UWAGA
W celu unikni´cia ryzyka roz∏ado-
wania akumulatora
Gdy silnik nie pracuje, nie nale˝y po-
zostawiaç w∏àczonych Êwiate∏ d∏u˝ej,
ni˝ to jest konieczne.
43 RAV4 OM42B34E 19/12/18 12:20 Page 297
Page 298 of 704

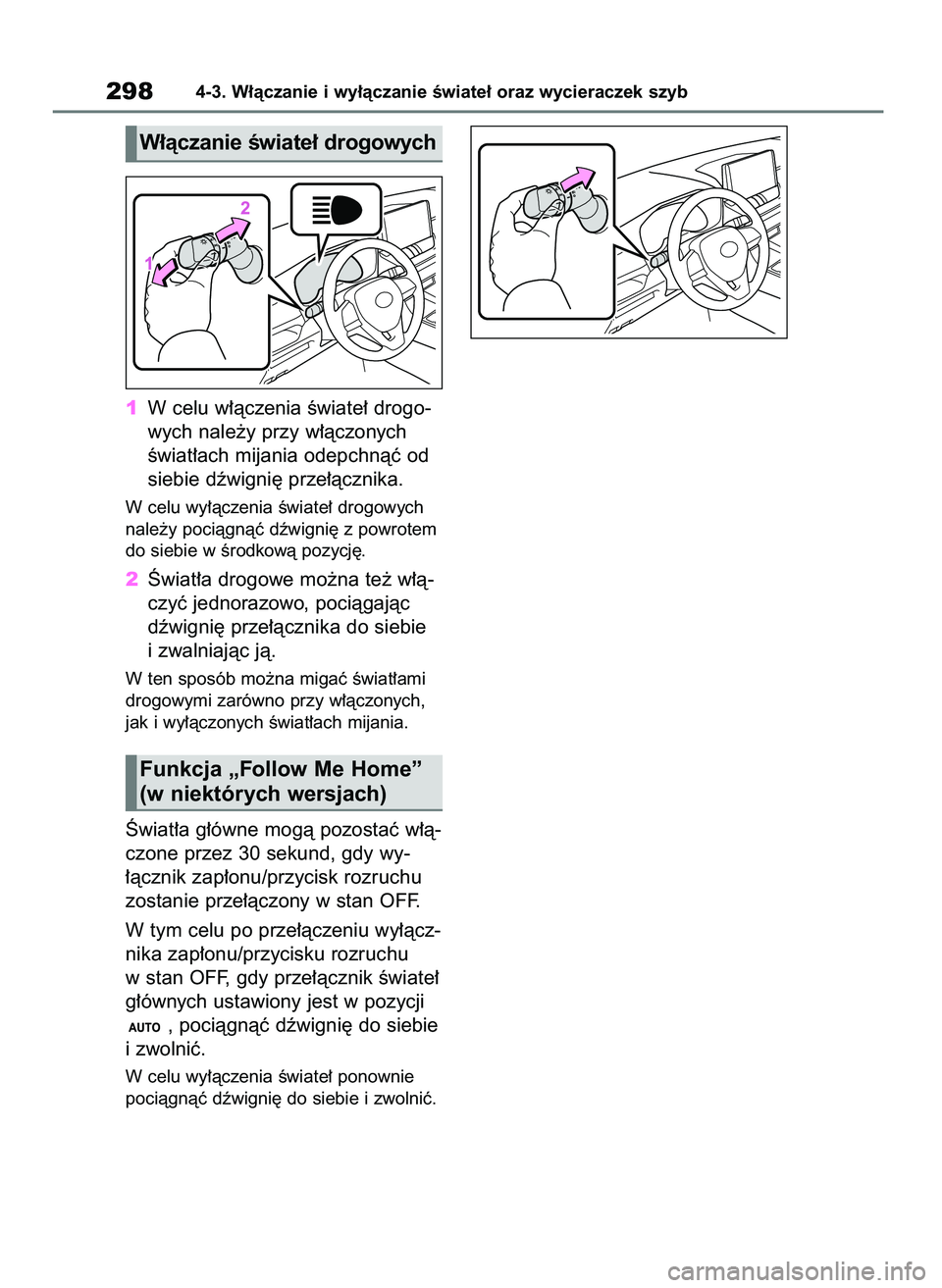

1W celu w∏àczenia Êwiate∏ drogo-
wych nale˝y przy w∏àczonych
Êwiat∏ach mijania odepchnàç od
siebie dêwigni´ prze∏àcznika.
W celu wy∏àczenia Êwiate∏ drogowych
nale˝y pociàgnàç dêwigni´ z powrotem
do siebie w Êrodkowà pozycj´.
2Âwiat∏a drogowe mo˝na te˝ w∏à-
czyç jednorazowo, pociàgajàc
dêwigni´ prze∏àcznika do siebie
i zwalniajàc jà.
W ten sposób mo˝na migaç Êwiat∏ami
drogowymi zarówno przy w∏àczonych,
jak i wy∏àczonych Êwiat∏ach mijania.
Âwiat∏a g∏ówne mogà pozostaç w∏à-
czone przez 30 sekund, gdy wy-
∏àcznik zap∏onu/przycisk rozruchu
zostanie prze∏àczony w stan OFF.
W tym celu po prze∏àczeniu wy∏àcz-
nika zap∏onu/przycisku rozruchu
w stan OFF, gdy prze∏àcznik Êwiate∏
g∏ównych ustawiony jest w pozycji
, pociàgnàç dêwigni´ do siebie
i zwolniç.
W celu wy∏àczenia Êwiate∏ ponownie
pociàgnàç dêwigni´ do siebie i zwolniç.
2984-3. W∏àczanie i wy∏àczanie Êwiate∏ oraz wycieraczek szyb
W∏àczanie Êwiate∏ drogowych
Funkcja „Follow Me Home”
(w niektórych wersjach)
43 RAV4 OM42B34E 19/12/18 12:20 Page 298
Page 299 of 704

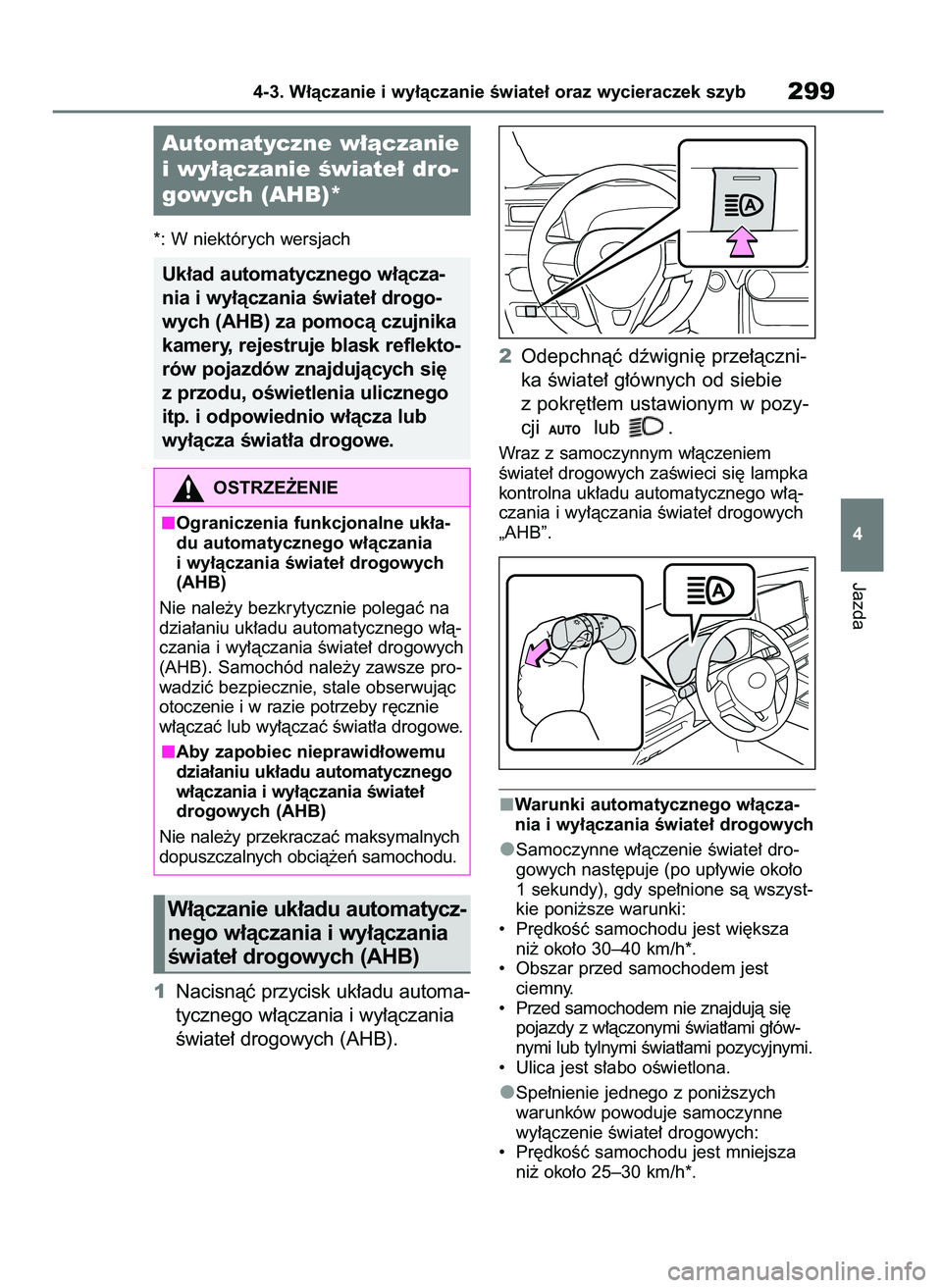

*: W niektórych wersjach
1Nacisnàç przycisk uk∏adu automa-
tycznego w∏àczania i wy∏àczania
Êwiate∏ drogowych (AHB).2Odepchnàç dêwigni´ prze∏àczni-
ka Êwiate∏ g∏ównych od siebie
z pokr´t∏em ustawionym w pozy-
cji lub .
Wraz z samoczynnym w∏àczeniem
Êwiate∏ drogowych zaÊwieci si´ lampka
kontrolna uk∏adu automatycznego w∏à-
czania i wy∏àczania Êwiate∏ drogowych
„AHB”.
Warunki automatycznego w∏àcza-
nia i wy∏àczania Êwiate∏ drogowych
Samoczynne w∏àczenie Êwiate∏ dro-
gowych nast´puje (po up∏ywie oko∏o
1 sekundy), gdy spe∏nione sà wszyst-
kie poni˝sze warunki:
• Pr´dkoÊç samochodu jest wi´ksza
ni˝ oko∏o 30–40 km/h*.
• Obszar przed samochodem jest
ciemny.
• Przed samochodem nie znajdujà si´
pojazdy z w∏àczonymi Êwiat∏ami g∏ów-
nymi lub tylnymi Êwiat∏ami pozycyjnymi.
• Ulica jest s∏abo oÊwietlona.
Spe∏nienie jednego z poni˝szych
warunków powoduje samoczynne
wy∏àczenie Êwiate∏ drogowych:
• Pr´dkoÊç samochodu jest mniejsza
ni˝ oko∏o 25–30 km/h*.
Jazda
4-3. W∏àczanie i wy∏àczanie Êwiate∏ oraz wycieraczek szyb299
4
Automatyczne w∏àczanie
iwy∏àczanie Êwiate∏ dro-
gowych (AHB)*
Uk∏ad automatycznego w∏àcza-
nia i wy∏àczania Êwiate∏ drogo-
wych (AHB) za pomocà czujnika
kamery, rejestruje blask reflekto-
rów pojazdów znajdujàcych si´
z przodu, oÊwietlenia ulicznego
itp. i odpowiednio w∏àcza lub
wy∏àcza Êwiat∏a drogowe.
OSTRZE˚ENIE
Ograniczenia funkcjonalne uk∏a-
du automatycznego w∏àczania
i wy∏àczania Êwiate∏ drogowych
(AHB)
Nie nale˝y bezkrytycznie polegaç na
dzia∏aniu uk∏adu automatycznego w∏à-
czania i wy∏àczania Êwiate∏ drogowych
(AHB). Samochód nale˝y zawsze pro-
wadziç bezpiecznie, stale obserwujàc
otoczenie i w razie potrzeby r´cznie
w∏àczaç lub wy∏àczaç Êwiat∏a drogowe.
Aby zapobiec nieprawid∏owemu
dzia∏aniu uk∏adu automatycznego
w∏àczania i wy∏àczania Êwiate∏
drogowych (AHB)
Nie nale˝y przekraczaç maksymalnych
dopuszczalnych obcià˝eƒ samochodu.
W∏àczanie uk∏adu automatycz-
nego w∏àczania i wy∏àczania
Êwiate∏ drogowych (AHB)
43 RAV4 OM42B34E 19/12/18 12:20 Page 299
Page 300 of 704

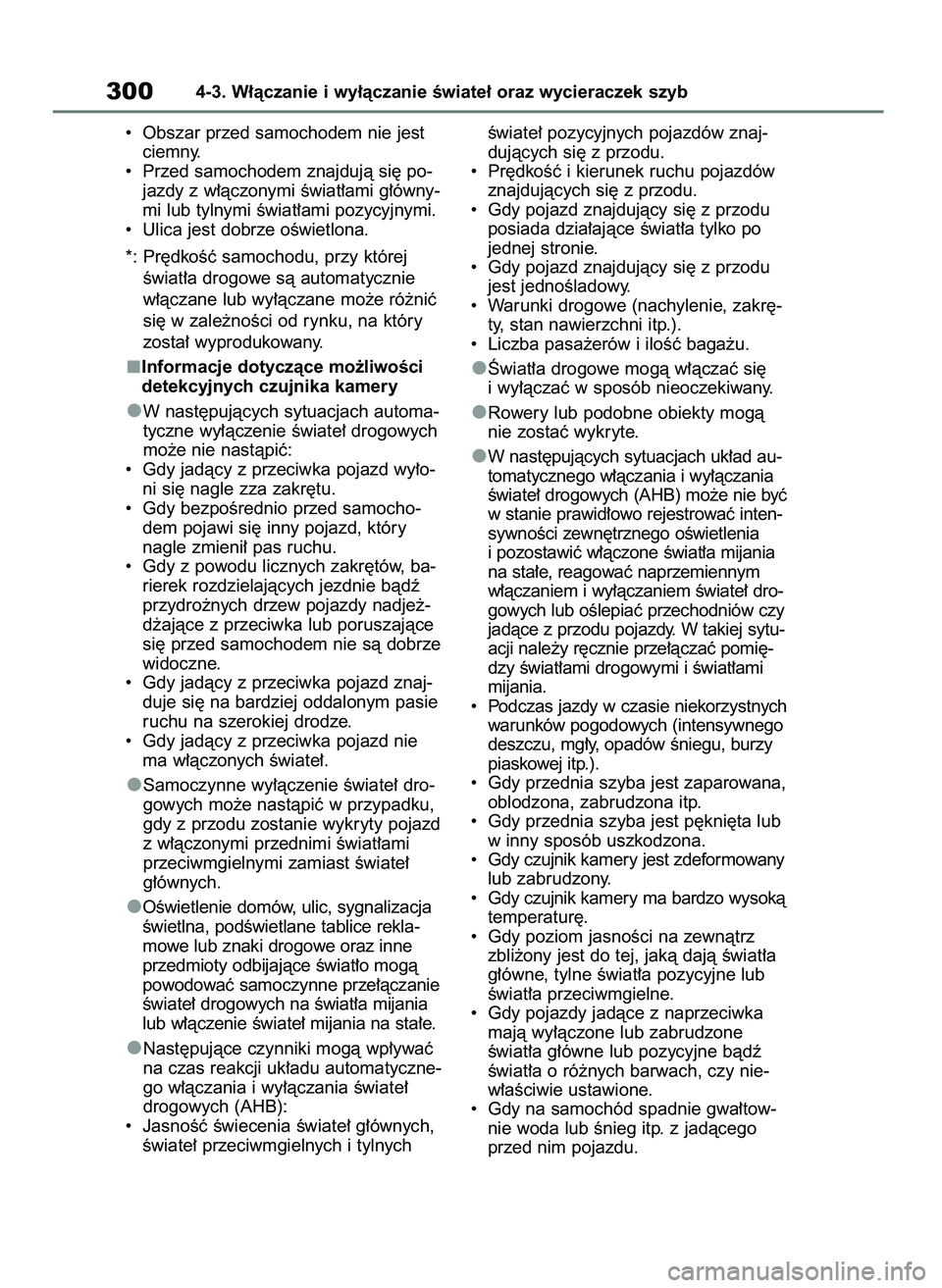

• Obszar przed samochodem nie jest
ciemny.
• Przed samochodem znajdujà si´ po-
jazdy z w∏àczonymi Êwiat∏ami g∏ówny-
mi lub tylnymi Êwiat∏ami pozycyjnymi.
• Ulica jest dobrze oÊwietlona.
*: Pr´dkoÊç samochodu, przy której
Êwiat∏a drogowe sà automatycznie
w∏àczane lub wy∏àczane mo˝e ró˝niç
si´ w zale˝noÊci od rynku, na który
zosta∏ wyprodukowany.
Informacje dotyczàce mo˝liwoÊci
detekcyjnych czujnika kamery
W nast´pujàcych sytuacjach automa-
tyczne wy∏àczenie Êwiate∏ drogowych
mo˝e nie nastàpiç:
• Gdy jadàcy z przeciwka pojazd wy∏o-
ni si´ nagle zza zakr´tu.
• Gdy bezpoÊrednio przed samocho-
dem pojawi si´ inny pojazd, który
nagle zmieni∏ pas ruchu.
• Gdy z powodu licznych zakr´tów, ba-
rierek rozdzielajàcych jezdnie bàdê
przydro˝nych drzew pojazdy nadje˝-
d˝ajàce z przeciwka lub poruszajàce
si´ przed samochodem nie sà dobrze
widoczne.
• Gdy jadàcy z przeciwka pojazd znaj-
duje si´ na bardziej oddalonym pasie
ruchu na szerokiej drodze.
• Gdy jadàcy z przeciwka pojazd nie
ma w∏àczonych Êwiate∏.
Samoczynne wy∏àczenie Êwiate∏ dro-
gowych mo˝e nastàpiç w przypadku,
gdy z przodu zostanie wykryty pojazd
z w∏àczonymi przednimi Êwiat∏ami
przeciwmgielnymi zamiast Êwiate∏
g∏ównych.
OÊwietlenie domów, ulic, sygnalizacja
Êwietlna, podÊwietlane tablice rekla-
mowe lub znaki drogowe oraz inne
przedmioty odbijajàce Êwiat∏o mogà
powodowaç samoczynne prze∏àczanie
Êwiate∏ drogowych na Êwiat∏a mijania
lub w∏àczenie Êwiate∏ mijania na sta∏e.
Nast´pujàce czynniki mogà wp∏ywaç
na czas reakcji uk∏adu automatyczne-
go w∏àczania i wy∏àczania Êwiate∏
drogowych (AHB):
• JasnoÊç Êwiecenia Êwiate∏ g∏ównych,
Êwiate∏ przeciwmgielnych i tylnychÊwiate∏ pozycyjnych pojazdów znaj-
dujàcych si´ z przodu.
• Pr´dkoÊç i kierunek ruchu pojazdów
znajdujàcych si´ z przodu.
• Gdy pojazd znajdujàcy si´ z przodu
posiada dzia∏ajàce Êwiat∏a tylko po
jednej stronie.
• Gdy pojazd znajdujàcy si´ z przodu
jest jednoÊladowy.
• Warunki drogowe (nachylenie, zakr´-
ty, stan nawierzchni itp.).
• Liczba pasa˝erów i iloÊç baga˝u.
Âwiat∏a drogowe mogà w∏àczaç si´
i wy∏àczaç w sposób nieoczekiwany.
Rowery lub podobne obiekty mogà
nie zostaç wykryte.
W nast´pujàcych sytuacjach uk∏ad au-
tomatycznego w∏àczania i wy∏àczania
Êwiate∏ drogowych (AHB) mo˝e nie byç
w stanie prawid∏owo rejestrowaç inten-
sywnoÊci zewn´trznego oÊwietlenia
i pozostawiç w∏àczone Êwiat∏a mijania
na sta∏e, reagowaç naprzemiennym
w∏àczaniem i wy∏àczaniem Êwiate∏ dro-
gowych lub oÊlepiaç przechodniów czy
jadàce z przodu pojazdy. W takiej sytu-
acji nale˝y r´cznie prze∏àczaç pomi´-
dzy Êwiat∏ami drogowymi i Êwiat∏ami
mijania.
• Podczas jazdy w czasie niekorzystnych
warunków pogodowych (intensywnego
deszczu, mg∏y, opadów Êniegu, burzy
piaskowej itp.).
• Gdy przednia szyba jest zaparowana,
oblodzona, zabrudzona itp.
• Gdy przednia szyba jest p´kni´ta lub
w inny sposób uszkodzona.
• Gdy czujnik kamery jest zdeformowany
lub zabrudzony.
• Gdy czujnik kamery ma bardzo wysokà
temperatur´.
• Gdy poziom jasnoÊci na zewnàtrz
zbli˝ony jest do tej, jakà dajà Êwiat∏a
g∏ówne, tylne Êwiat∏a pozycyjne lub
Êwiat∏a przeciwmgielne.
• Gdy pojazdy jadàce z naprzeciwka
majà wy∏àczone lub zabrudzone
Êwiat∏a g∏ówne lub pozycyjne bàdê
Êwiat∏a o ró˝nych barwach, czy nie-
w∏aÊciwie ustawione.
• Gdy na samochód spadnie gwa∏tow-
nie woda lub Ênieg itp. z jadàcego
przed nim pojazdu.
3004-3. W∏àczanie i wy∏àczanie Êwiate∏ oraz wycieraczek szyb
43 RAV4 OM42B34E 19/12/18 12:20 Page 300
