Usunàç kurz i piach za pomocà
odkurzacza.
Wytrzeç zabrudzone powierzch-
nie mi´kkà szmatkà zwil˝onà
rozcieƒczonym detergentem.
U˝yç w przybli˝eniu 5% roztworu wod-
nego neutralnego Êrodka przeznaczo-
nego do prania tkanin we∏nianych.
Wycisnàç szmatk´, a nast´pnie
dok∏adnie wytrzeç do sucha
wszelkie pozosta∏oÊci detergentu.
W celu osuszenia powierzchni
nale˝y jà wytrzeç suchà, mi´kkà
szmatkà. Pozostawiç powierzch-
ni´ do wyschni´cia w zacienio-
nym i przewiewnym miejscu.
Konserwacja obiç skórzanych
W celu utrzymania dobrego wyglàdu
Toyota zaleca czyszczenie obiç skórza-
nych przynajmniej dwa razy w roku.
Usunàç kurz i piach za pomocà
odkurzacza.
Przetrzeç mi´kkà szmatkà zwil-
˝onà rozcieƒczonym jednopro-
centowym roztworem wodnym
neutralnego detergentu.
Wycisnàç szmatk´, a nast´pnie
dok∏adnie wytrzeç wszelkie pozo-
sta∏oÊci detergentu i wody.
Obs∏uga techniczna i konserwacja
7-1. Dba∏oÊç o samochód541
7
UWAGA
Podczas mycia wewn´trznej po-
wierzchni przedniej szyby (wersje
z uk∏adami bezpieczeƒstwa czyn-
nego Toyota Safety Sense)
Nie wolno dopuÊciç do zabrudzenia
obiektywu czujnika kamery Êrodkiem
czyszczàcym. Ponadto nie wolno do-
tykaç obiektywu czujnika kamery.
(
S. 310)
Mycie wewn´trznej powierzchni
tylnej szyby
Nie nale˝y u˝ywaç Êrodków do my-
cia szyb, poniewa˝ mogà doprowa-
dziç do uszkodzenia usuwajàcych
zaparowanie tylnej szyby nitek prze-
wodu grzejnego. Szyb´ nale˝y myç
delikatnie mi´kkà szmatkà zwil˝onà
ciep∏à wodà. Przecieraç szyb´ ru-
chami równoleg∏ymi do nitek prze-
wodu grzejnego.
Nale˝y uwa˝aç, aby nie zarysowaç
lub uszkodziç nitek przewodu grzej-
nego.
Czyszczenie obiç skórzanych
Czyszczenie obiç ze sztucznej
skóry
43 RAV4 OM42B34E 19/12/18 12:23 Page 541

Gdzie dokonywaç przeglàdów
i napraw?
W celu utrzymania mo˝liwie najwy˝szej
sprawnoÊci samochodu zalecane jest po-
wierzanie wszelkich napraw, przeglàdów
i czynnoÊci serwisowych autoryzowanej
stacji obs∏ugi Toyoty lub odpowiednio
przygotowanym i wyposa˝onym specjali-
stom. CzynnoÊci serwisowe, przeglàdy
i ewentualne naprawy wykonywane w ra-
mach gwarancji najlepiej zlecaç autory-
zowanej stacji obs∏ugi Toyoty, która u˝yje
wy∏àcznie oryginalnych cz´Êci zamien-
nych Toyoty. War to te˝ korzystaç z us∏ug
autoryzowanych stacji obs∏ugi Toyoty
w przypadku obs∏ug serwisowych
i wszelkich napraw nieobj´tych gwaran-
cjà producenta samochodu, poniewa˝
stacje te sà wyspecjalizowane w obs∏u-
dze samochodów marki Toyota, a ich wy-
soce wykwalifikowani pracownicy potrafià
poradziç sobie z wszelkimi problemami,
jakie mogà zdarzyç si´ w trakcie eksplo-
atacji tego samochodu.
Autoryzowane stacje obs∏ugi Toyoty lub
inne odpowiednio przygotowane i wy-
posa˝one specjalistyczne warsztaty ze
wzgl´du na to, ˝e posiadajà du˝e do-
Êwiadczenie w obs∏udze samochodów
Toyota, rzetelnie i za rozsàdnà cen´
wykonajà wszelkie niezb´dne przeglàdy
i obs∏ugi okresowe tego samochodu.
Przeglàdy okresowe powinny byç
przeprowadzane w terminach okre-
Êlonych w planie obs∏ugi okresowej.
Szczegó∏owy zakres i terminarz obs∏ugi
okresowej podany jest w ksià˝ce gwaran-
cyjnej samochodu „Serwis i Gwarancja”.
Jakie czynnoÊci serwisowe mogà
zostaç wykonane we w∏asnym za-
kresie?
Wiele punktów obs∏ugi okresowej jest
∏atwych do wykonania dla osoby o pew-
nych zdolnoÊciach mechanicznych,
dysponujàcej kilkoma podstawowymi
narz´dziami samochodowymi.
Nale˝y jednak zwróciç uwag´ na to, ˝e
niektóre czynnoÊci obs∏ugowe wymaga-
jà u˝ycia specjalistycznych narz´dzi
oraz posiadania wysokich umiej´tnoÊci.
Dlatego nale˝y je zlecaç wykwalifikowa-
nym mechanikom. Nawet gdy u˝ytkow-
5427-2. Obs∏uga techniczna
Wymagania dotyczàce
obs∏ugi technicznej
Niezb´dnym warunkiem bez-
piecznej i ekonomicznej eksplo-
atacji jest codzienna dba∏oÊç
o samochód i regularnie wyko-
nywane zabiegi serwisowe. Poni-
˝ej podane sà ogólne zalecenia
producenta samochodu.
OSTRZE˚ENIE
Nieprzestrzeganie zasad dba∏oÊci
o stan techniczny samochodu
Grozi doprowadzeniem do powa˝nej
awarii samochodu, a tak˝e spowodo-
waniem wypadku, w wyniku którego
mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Ârodki ostro˝noÊci podczas
prac przy akumulatorze
Bieguny akumulatora, zaciski jego
przewodów oraz powiàzane z nimi
elementy wyposa˝enia zawierajà po-
tencjalnie niebezpieczne dla zdrowia
zwiàzki o∏owiu lub czysty o∏ów, o któ-
rych wiadomo, ˝e powodujà uszko-
dzenia mózgu. Po ka˝dym kontakcie
z akumulatorem nale˝y umyç r´ce.
(
S. 552)
Przeglàdy okresowe
CzynnoÊci serwisowe do wy-
konania we w∏asnym zakresie
43 RAV4 OM42B34E 19/12/18 12:23 Page 542

nik ma doÊwiadczenie mechaniczne,
zalecane jest powierzenie czynnoÊci
obs∏ugi okresowej autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi. Autoryzowana sta-
cja obs∏ugi Toyoty b´dzie ponadto pro-
wadziç rejestr wykonanych przeglàdów
oraz czynnoÊci serwisowych, pomocny
na wypadek korzystania z naprawy
gwarancyjnej. W przypadku korzystania
z us∏ug warsztatu nienale˝àcego do
sieci serwisowej Toyoty wskazane jest
poproszenie o dokonywanie odpowied-
nich zapisów przebiegu historii serwiso-
wej tego samochodu.
Kiedy samochód wymaga naprawy?
Nale˝y zwracaç uwag´ na wszelkie
zmiany w zachowaniu si´ samochodu
podczas jazdy, nietypowe dêwi´ki i inne
oznaki Êwiadczàce o koniecznoÊci inter-
wencji serwisowej. Najwa˝niejsze
z nich, to:
Przerywana praca lub d∏awienie si´
silnika, odg∏osy dzwonienia.
Wyraêna utrata mocy.
Nietypowe odg∏osy dobiegajàce z sil-
nika.
Âlady wycieków pod samochodem.
(Jednak woda kapiàca z elementów
uk∏adu klimatyzacji, który pracowa∏,
jest zjawiskiem normalnym.)
Zmiana odg∏osu pracy uk∏adu wyde-
chowego. (Mo˝e to byç objawem ulat-
niania si´ niebezpiecznego dla zdrowia
tlenku w´gla. Nale˝y wtedy jechaç
z otwar tymi szybami i natychmiast
zleciç sprawdzenie uk∏adu wydecho-
wego.)
Widoczne obni˝enie ciÊnienia w ogu-
mieniu, pisk ogumienia podczas
skr´cania, nierównomierne zu˝ycie
bie˝nika.
Âciàganie samochodu w jednà stron´
podczas jazdy po p∏askiej, prostej
drodze.
Nietypowe odg∏osy towarzyszàce
pracy elementów zawieszenia.Spadek skutecznoÊci hamulców,
„mi´kki” peda∏ hamulca zasadniczego
lub sprz´g∏a (wersje z mechanicznà
skrzynià biegów), zapadanie si´
peda∏u niemal do pod∏ogi, Êciàganie
samochodu w jednà stron´ podczas
hamowania.
Sta∏e utrzymywanie si´ temperatury
p∏ynu w uk∏adzie ch∏odzenia silnika
powy˝ej normalnego zakresu.
(
S. 120, 124)
Zaobserwowanie jednego z powy˝-
szych objawów wymaga niezw∏ocznego
oddania samochodu do regulacji lub
naprawy w autoryzowanej stacji obs∏ugi
Toyoty lub innym specjalistycznym
warsztacie.
Obs∏uga techniczna i konserwacja
7-2. Obs∏uga techniczna543
7
43 RAV4 OM42B34E 19/12/18 12:23 Page 543

5447-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Ârodki ostro˝noÊci
podczas wykonywania
czynnoÊci serwisowych
Podczas samodzielnego wyko-
nywania czynnoÊci serwisowych
nale˝y przestrzegaç podanych
w tym rozdziale wskazówek
i procedur post´powania.
Obs∏uga techniczna
Pozycja Narz´dzia i materia∏yPozycja Narz´dzia i materia∏y
Poziom
na∏adowania
akumulatora
(
S. 552)• Smar
• Standardowy klucz
do nakr´tek (do za-
cisków przewodów
akumulatora)Poziom oleju
w silniku
spalinowym
(
S. 549)• Oryginalny olej
Toyoty „Toyota Ge-
nuine Motor Oil” lub
jego odpowiednik
• Szmatka lub r´cznik
papierowy
• Lejek (tylko do dole-
wania oleju)
Bezpieczniki
(
S. 581)• Bezpiecznik o prà-
dzie znamionowym
takim samym, jak
wymieniany
˚arówki
(
S. 584)• ˚arówka o takim
samym oznaczeniu
i mocy jak oryginal-
na
• Ârubokr´t z krzy˝o-
wà koƒcówkà
• Ârubokr´t z p∏askà
koƒcówkà
• Klucz
Ch∏odnica
i skraplacz
(
S. 552)—
CiÊnienie
w ogumieniu
(
S. 568)• Manometr do po-
miaru ciÊnienia
w ogumieniu
• èród∏o spr´˝onego
powietrza
P∏yn do spry-
skiwaczy
(
S. 554)• Woda lub p∏yn do
spryskiwaczy zawie-
rajàcy Êrodek przeciw
zamarzaniu (w sezo-
nie zimowym)
• Lejek (tylko do dole-
wania wody lub p∏y-
nu do spryskiwaczy) Poziom p∏ynu
w uk∏adzie
ch∏odzenia
silnika
(
S. 551)• „Toyota Super Long
Life Coolant” lub
podobnej jakoÊci ni-
skokrzepnàcy roz-
twór na bazie glikolu
etylenowego, nieza-
wierajàcy krzemia-
nów, amin, azotynów
ani boranów, wytwa-
rzany z wykorzysta-
niem technologii
wysoce trwa∏ych hy-
brydowych kwasów
organicznych.
P∏yn „Toyota Super
Long Life Coolant”
jest gotowym do
u˝ytku roztworem,
zawierajàcym 50%
koncentratu nisko-
krzepnàcego i 50%
wody dejonizowanej.
• Lejek (tylko do dole-
wania p∏ynu)
43 RAV4 OM42B34E 19/12/18 12:23 Page 544

Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie545
7
OSTRZE˚ENIE
W komorze silnikowej znajdujà si´
mechanizmy, które mogà niespodzie-
wanie zadzia∏aç, jak równie˝ p∏yny,
które mogà byç goràce, a tak˝e urzà-
dzenia, które mogà byç pod napi´-
ciem. W celu unikni´cia Êmierci lub
powa˝nych obra˝eƒ cia∏a nale˝y prze-
strzegaç poni˝szych zaleceƒ.
Podczas wykonywania czynnoÊci
serwisowych w komorze silniko-
wej:
Trzymaç d∏onie, fragmenty ubrania
i narz´dzia z dala od poruszajàcych
si´ wentylatorów i pasków nap´do-
wych.
BezpoÊrednio po zatrzymaniu sa-
mochodu nie dotykaç silnika, ch∏od-
nicy, kolektora wydechowego ani
innych elementów, które mogà byç
goràce. Równie˝ oleje i p∏yny mogà
byç goràce.
Nie pozostawiaç w komorze silniko-
wej ˝adnych ∏atwopalnych materia-
∏ów, np. papieru, szmat.
W pobli˝u akumulatora oraz ele-
mentów uk∏adu paliwowego nie wol-
no paliç i powodowaç iskrzenia ani
zbli˝aç si´ z otwar tym ogniem. Pali-
wo i gazy wydobywajàce si´ z aku-
mulatora sà ∏atwopalne.
Podczas prac przy akumulatorze
nale˝y zachowaç maksymalnà
ostro˝noÊç. Zawiera on trujàcy
i ˝ràcy kwas siarkowy.
P∏yn hamulcowy jest niebezpieczny
dla skóry i oczu, a tak˝e powoduje
uszkodzenia powierzchni lakierowa-
nych. W przypadku dostania si´ p∏ynu
do oczu lub na r´ce nale˝y je natych-
miast przemyç czystà wodà. W razie
dalszego odczuwania dyskomfor tu
nale˝y zg∏osiç si´ do lekarza.Podczas wykonywania czyn-
noÊci serwisowych w pobli˝u
elektrycznego wentylatora
ch∏odnicy i os∏ony ch∏odnicy
Upewniç si´, ˝e wy∏àcznik zap∏o-
nu/przycisk rozruchu prze∏àczony jest
w stan OFF. Elektrycznie nap´dzany
wentylator ch∏odnicy mo˝e samoczyn-
nie ruszyç, je˝eli wy∏àcznik zap∏onu/
przycisk rozruchu prze∏àczony jest
w stan ON, w∏àczony jest uk∏ad klima-
tyzacji i/lub temperatura p∏ynu w uk∏a-
dzie ch∏odzenia silnika jest wysoka.
(
S. 552)
Okulary ochronne
Nale˝y zak∏adaç okulary ochronne,
aby os∏oniç oczy przed rozpryskami
p∏ynów i innymi niebezpiecznymi ma-
teria∏ami.
UWAGA
Wyj´ty filtr powietrza
Jazda bez filtra powietrza doprowa-
dzanego do silnika grozi przyspieszo-
nym zu˝yciem mechanicznym silnika,
spowodowanym przez znajdujàce si´
w powietrzu zanieczyszczenia.
Zbyt niski lub zbyt wysoki poziom
p∏ynu hamulcowego
Poziom p∏ynu hamulcowego w zbior-
niczku nieco obni˝a si´ w miar´ zu˝y-
wania si´ ok∏adzin ciernych, a tak˝e
przy wysokim poziomie p∏ynu w aku-
mulatorze ciÊnienia.
Je˝eli poziom p∏ynu hamulcowego
w zbiorniczku wymaga cz´stego uzu-
pe∏niania, mo˝e to oznaczaç powa˝nà
awari´.
43 RAV4 OM42B34E 19/12/18 12:23 Page 545

1Pociàgnàç dêwigni´ zwalniajàcà
zamek pokrywy silnika.
Pokrywa nieco si´ uniesie.
2Nacisnàç w lewo dêwigni´ za-
czepu pomocniczego i podnieÊç
pokryw´.
3Zablokowaç otwar tà pokryw´ sil-
nika, umieszczajàc koniec drà˝ka
podporowego w przewidzianym
do tego celu otworze.
5467-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Pokr ywa silnika
W celu otwarcia pokrywy silni-
ka nale˝y z kabiny samochodu
zwolniç jej zamek.
Otwieranie pokrywy silnika
OSTRZE˚ENIE
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest
prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa
mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wy-
padku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Po podparciu pokrywy silnika
drà˝kiem podporowym
Nale˝y upewniç si´, czy pokrywa silni-
ka zosta∏a prawid∏owo podpar ta drà˝-
kiem podporowym i zabezpieczona
przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy
silnika
Podczas zamykania pokrywy silnika
nale˝y zachowaç szczególnà ostro˝-
noÊç, aby nie dosz∏o do przytrzaÊni´-
cia, np. palców.
43 RAV4 OM42B34E 19/12/18 12:23 Page 546

Z przodu
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie547
7
UWAGA
Podczas zamykania pokrywy
silnika
Przed zamkni´ciem pokrywy silnika na-
le˝y upewniç si´, ˝e drà˝ek podporowy
zosta∏ umieszczony w odpowiednim za-
czepie. Zamkni´cie pokrywy silnika
z uniesionym drà˝kiem podporowym
mo˝e doprowadziç do jej wygi´cia.Ustawienie podnoÊnika
warsztatowego
Podczas u˝ywania podnoÊnika
warsztatowego nale˝y post´po-
waç zgodnie z instrukcjà jego
obs∏ugi i post´powaç zgodnie
z zasadami bezpieczeƒstwa.
Podczas podnoszenia samo-
chodu nale˝y prawid∏owo usta-
wiç podnoÊnik warsztatowy.
Nieprawid∏owe ustawienie pod-
noÊnika warsztatowego grozi
uszkodzeniem samochodu i spo-
wodowaniem obra˝eƒ cia∏a.
Punkty podparcia podnoÊnika
warsztatowego
43 RAV4 OM42B34E 19/12/18 12:23 Page 547

Z ty∏u
5487-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 RAV4 OM42B34E 19/12/18 12:23 Page 548

Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie549
7
Poziom oleju sprawdza si´ za po-
mocà miarki przy wy∏àczonym silni-
ku, gdy jest on rozgrzany do tem-
peratury roboczej.Sprawdzanie poziomu oleju
w silniku
1Zatrzymaç samochód w bez-
piecznym miejscu, na twardym
i p∏askim pod∏o˝u. Rozgrzaç sil-
nik, a nast´pnie po jego wy∏àcze-
niu odczekaç minimum 5 minut,
umo˝liwiajàc Êciekni´cie oleju na
spód silnika.
Komora silnikowa
Elementy
Skrzynki bezpieczników (w niektórych wersjach) (S. 581)
Korek wlewu oleju do silnika (
S. 549)
Miarka poziomu oleju silnikowego (
S. 549)
Akumulator (
S. 552)
Ch∏odnica silnika (
S. 552)
Elektryczny wentylator ch∏odnicy
Skraplacz (
S. 552)
Zbiornik p∏ynu do spryskiwaczy (
S. 554)
Zbiornik wyrównawczy w uk∏adzie ch∏odzenia silnika (
S. 551)I
H
G
F
E
D
C
B
A
Sprawdzanie poziomu i dole-
wanie oleju silnikowego
43 RAV4 OM42B34E 19/12/18 12:23 Page 549

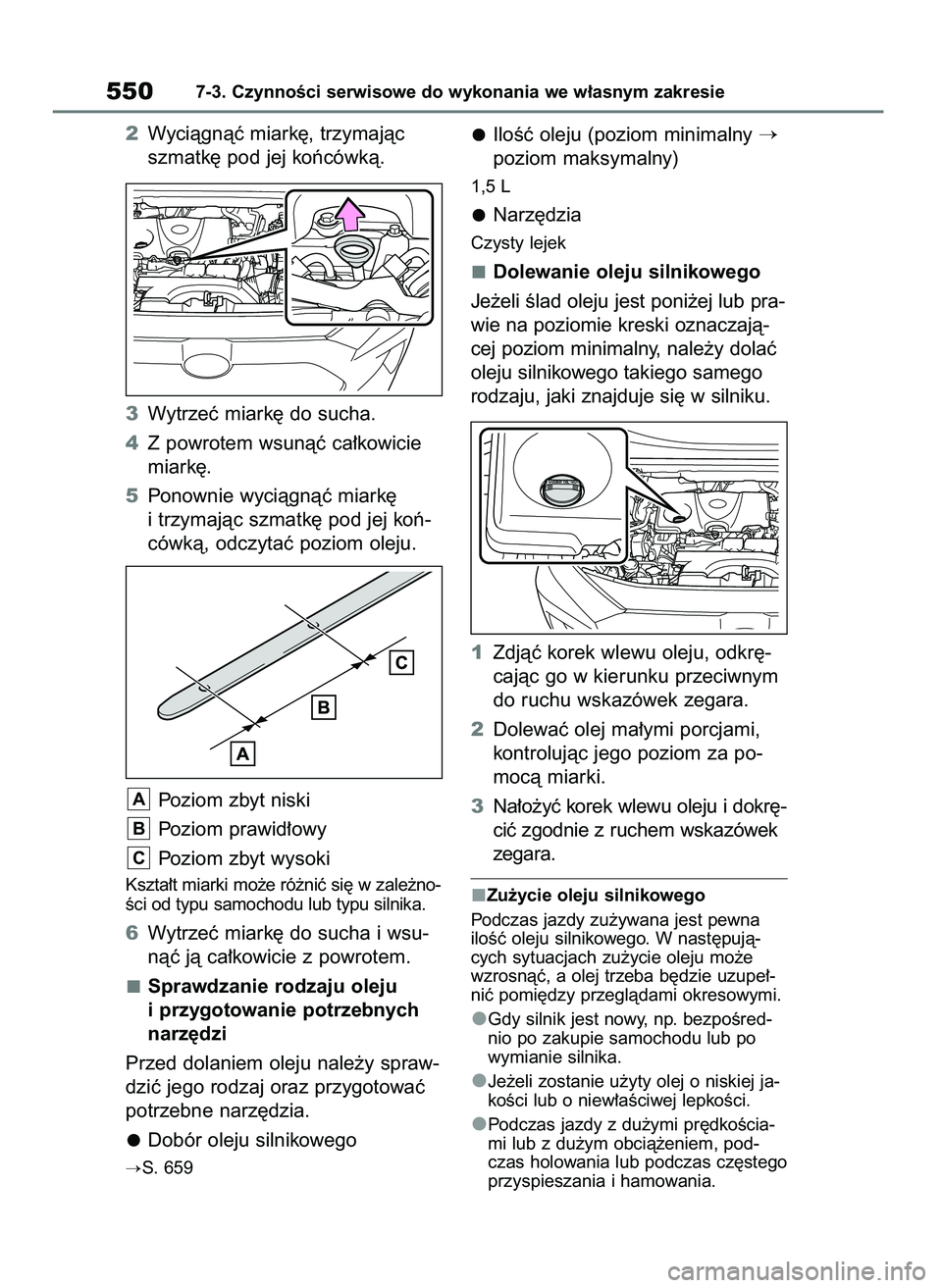

2Wyciàgnàç miark´, trzymajàc
szmatk´ pod jej koƒcówkà.
3Wytrzeç miark´ do sucha.
4Z powrotem wsunàç ca∏kowicie
miark´.
5Ponownie wyciàgnàç miark´
i trzymajàc szmatk´ pod jej koƒ-
cówkà, odczytaç poziom oleju.
Poziom zbyt niski
Poziom prawid∏owy
Poziom zbyt wysoki
Kszta∏t miarki mo˝e ró˝niç si´ w zale˝no-
Êci od typu samochodu lub typu silnika.
6Wytrzeç miark´ do sucha i wsu-
nàç jà ca∏kowicie z powrotem.
Sprawdzanie rodzaju oleju
i przygotowanie potrzebnych
narz´dzi
Przed dolaniem oleju nale˝y spraw-
dziç jego rodzaj oraz przygotowaç
potrzebne narz´dzia.
Dobór oleju silnikowego

S. 659
IloÊç oleju (poziom minimalny
poziom maksymalny)
1,5 L
Narz´dzia
Czysty lejek
Dolewanie oleju silnikowego
Je˝eli Êlad oleju jest poni˝ej lub pra-
wie na poziomie kreski oznaczajà-
cej poziom minimalny, nale˝y dolaç
oleju silnikowego takiego samego
rodzaju, jaki znajduje si´ w silniku.
1Zdjàç korek wlewu oleju, odkr´-
cajàc go w kierunku przeciwnym
do ruchu wskazówek zegara.
2Dolewaç olej ma∏ymi porcjami,
kontrolujàc jego poziom za po-
mocà miarki.
3Na∏o˝yç korek wlewu oleju i dokr´-
ciç zgodnie z ruchem wskazówek
zegara.
Zu˝ycie oleju silnikowego
Podczas jazdy zu˝ywana jest pewna
iloÊç oleju silnikowego. W nast´pujà-
cych sytuacjach zu˝ycie oleju mo˝e
wzrosnàç, a olej trzeba b´dzie uzupe∏-
niç pomi´dzy przeglàdami okresowymi.
Gdy silnik jest nowy, np. bezpoÊred-
nio po zakupie samochodu lub po
wymianie silnika.
Je˝eli zostanie u˝yty olej o niskiej ja-
koÊci lub o niew∏aÊciwej lepkoÊci.
Podczas jazdy z du˝ymi pr´dkoÊcia-
mi lub z du˝ym obcià˝eniem, pod-
czas holowania lub podczas cz´stego
przyspieszania i hamowania.
C
B
A
5507-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 RAV4 OM42B34E 19/12/18 12:23 Page 550
