1Wy∏àcznik zap∏onu/przycisk roz-
ruchu prze∏àczyç w stan OFF.
2Otworzyç pokryw´ skrzynki bez-
pieczników.
óKomora silnikowa (typ A) (w nie-
których wersjach)
Wcisnàç zaczepy ( ) i ( ) i unoszàc
do góry, zdjàç pokryw´.
óKomora silnikowa (typ B)
Wcisnàç zaczepy ( ) i ( ) i unoszàc
do góry, zdjàç pokryw´.
óZ lewej strony deski rozdzielczej
Wersje z kierownicà po lewej stronie
(z wyjàtkiem wersji z mechanicznà
skrzynià biegów): Zdjàç pokryw´.
Wersje z kierownicà po prawej stronie:
Wciskajàc zaczepy, zdjàç os∏on´ pod
deskà rozdzielczà, a nast´pnie zdjàç
pokryw´.
BA
BA
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie581
7

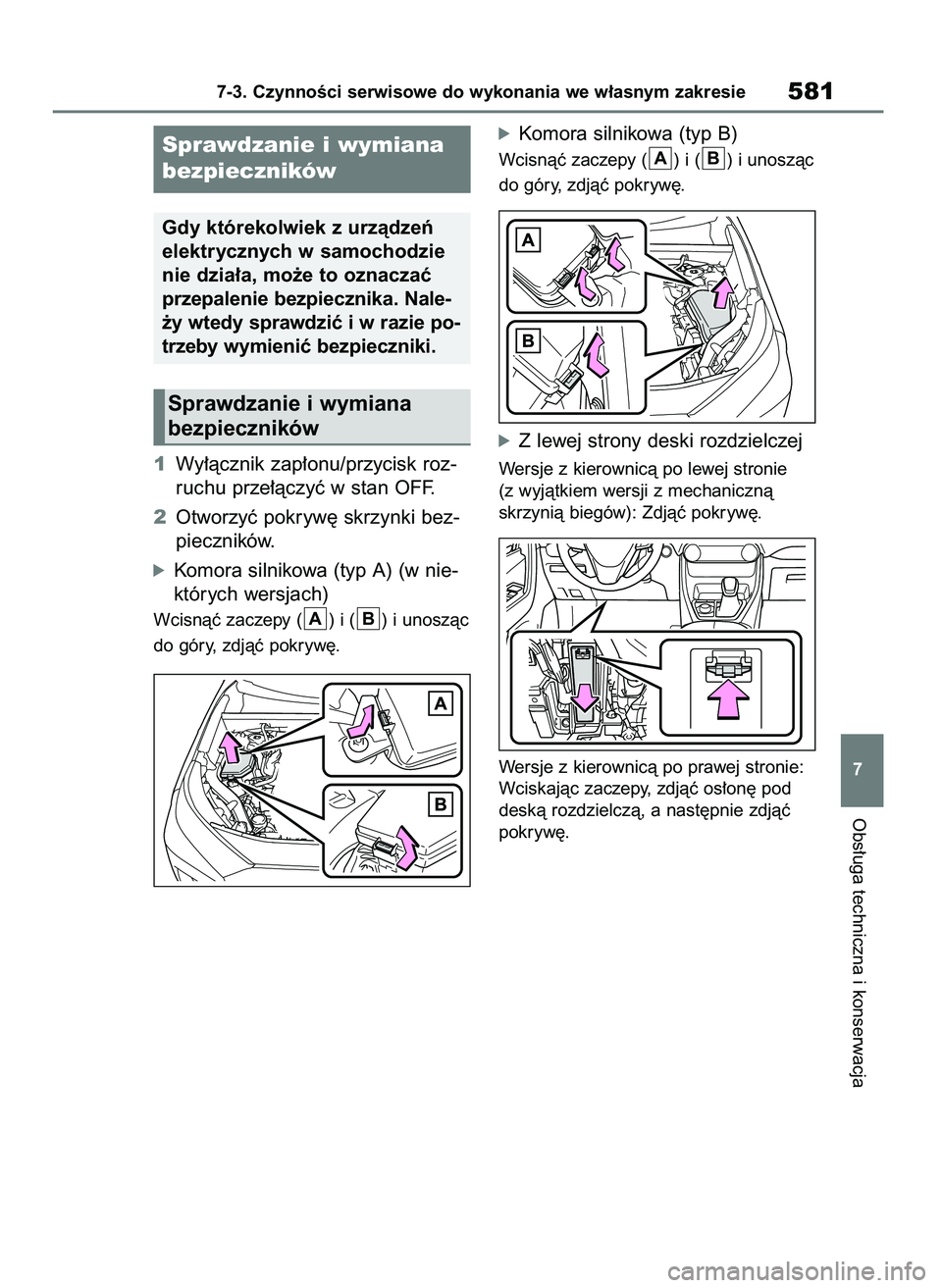

Sprawdzanie i wymiana
bezpieczników
Gdy którekolwiek z urzàdzeƒ
elektrycznych w samochodzie
nie dzia∏a, mo˝e to oznaczaç
przepalenie bezpiecznika. Nale-
˝y wtedy sprawdziç i w razie po-
trzeby wymieniç bezpieczniki.
Sprawdzanie i wymiana
bezpieczników
43 RAV4 OM42B34E 19/12/18 12:24 Page 581

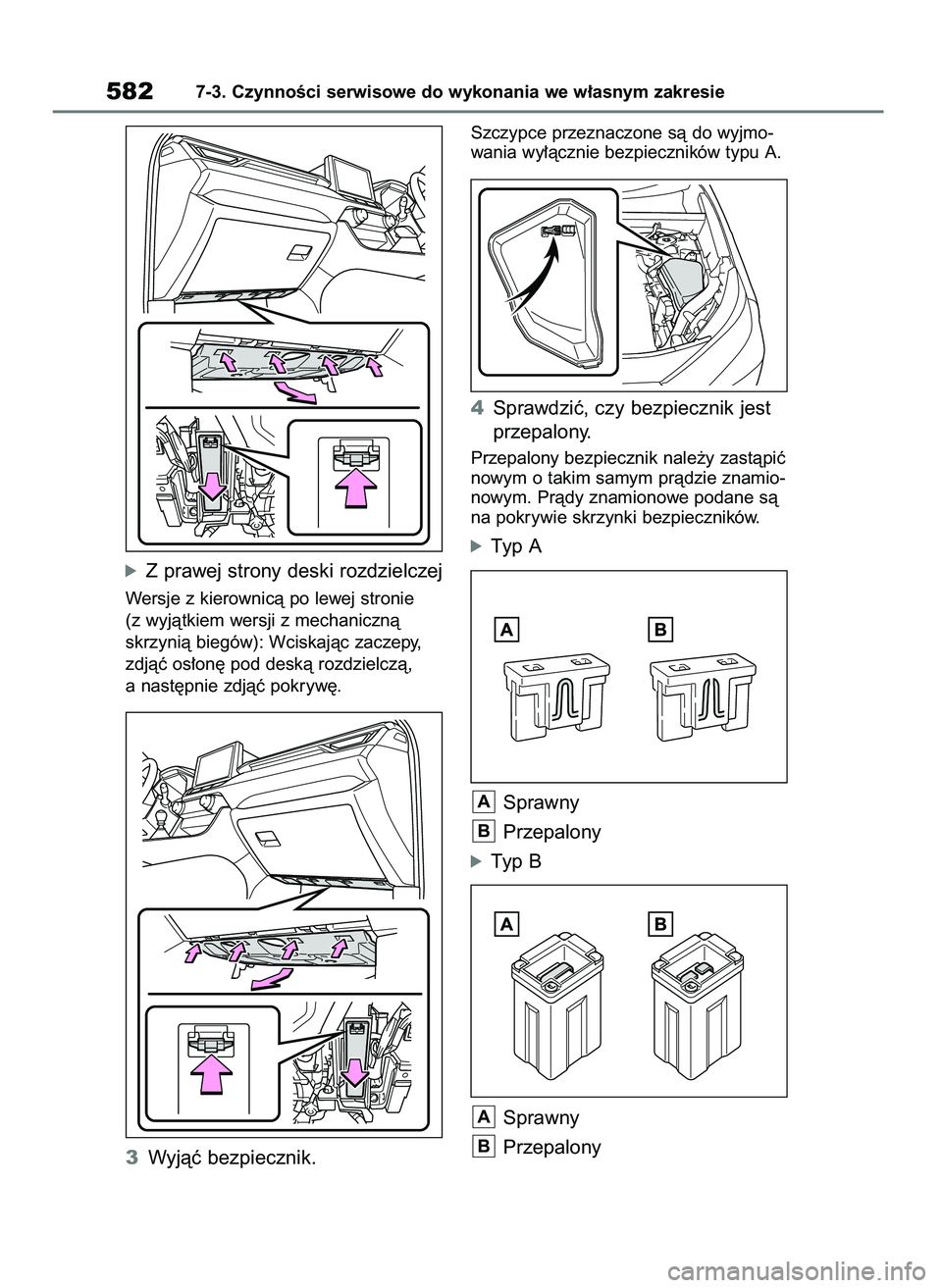

óZ prawej strony deski rozdzielczej
Wersje z kierownicà po lewej stronie
(z wyjàtkiem wersji z mechanicznà
skrzynià biegów): Wciskajàc zaczepy,
zdjàç os∏on´ pod deskà rozdzielczà,
a nast´pnie zdjàç pokryw´.
3Wyjàç bezpiecznik.
Szczypce przeznaczone sà do wyjmo-
wania wy∏àcznie bezpieczników typu A.
4Sprawdziç, czy bezpiecznik jest
przepalony.
Przepalony bezpiecznik nale˝y zastàpiç
nowym o takim samym pràdzie znamio-
nowym. Pràdy znamionowe podane sà
na pokrywie skrzynki bezpieczników.
óTyp A
Sprawny
Przepalony
óTyp B
Sprawny
Przepalony
B
A
B
A
5827-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 RAV4 OM42B34E 19/12/18 12:24 Page 582

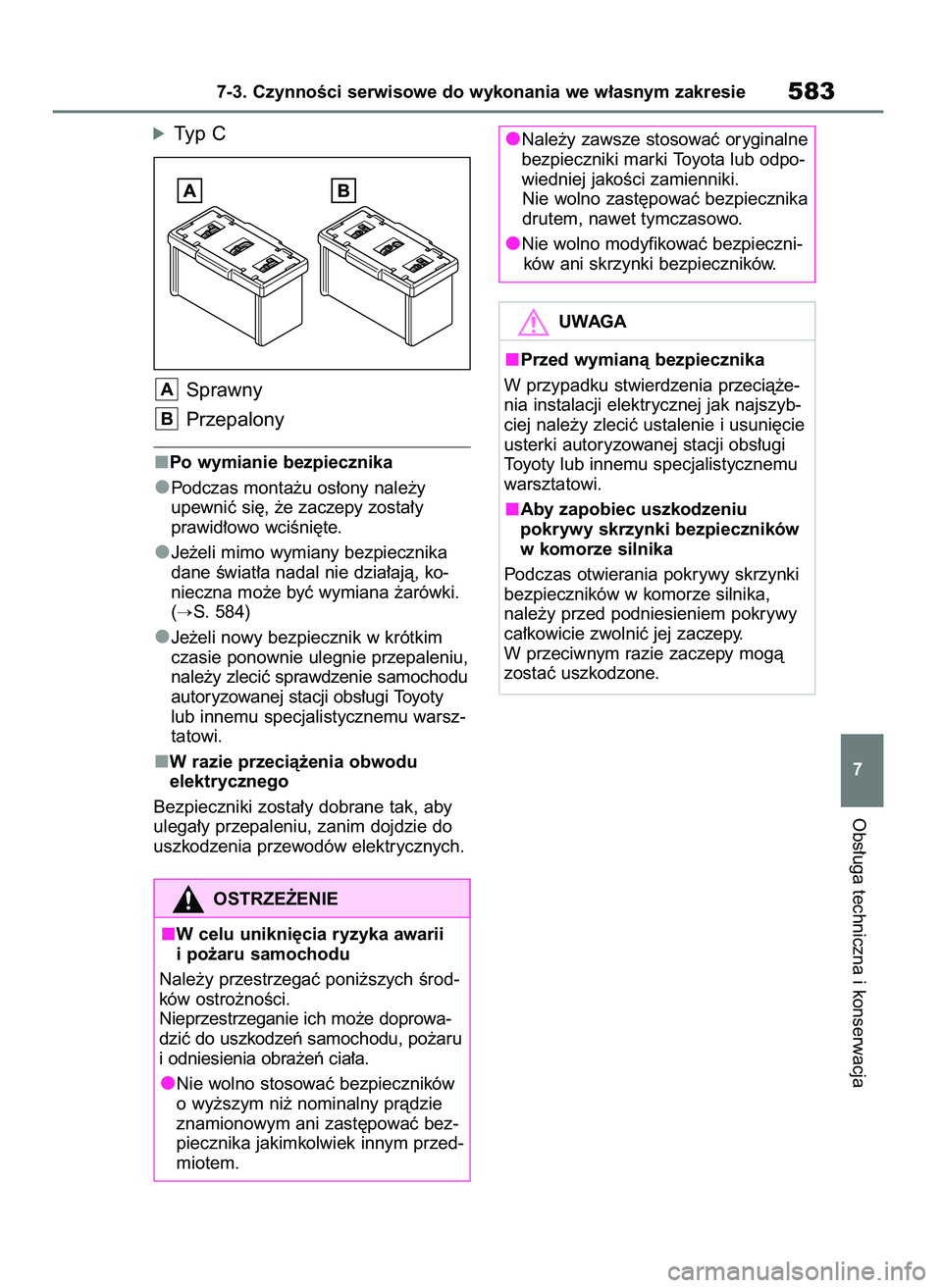

óTyp C
Sprawny
Przepalony
Po wymianie bezpiecznika
Podczas monta˝u os∏ony nale˝y
upewniç si´, ˝e zaczepy zosta∏y
prawid∏owo wciÊni´te.
Je˝eli mimo wymiany bezpiecznika
dane Êwiat∏a nadal nie dzia∏ajà, ko-
nieczna mo˝e byç wymiana ˝arówki.
(
S. 584)
Je˝eli nowy bezpiecznik w krótkim
czasie ponownie ulegnie przepaleniu,
nale˝y zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsz-
tatowi.
W razie przecià˝enia obwodu
elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby
ulega∏y przepaleniu, zanim dojdzie do
uszkodzenia przewodów elektrycznych.
B
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie583
7
OSTRZE˚ENIE
W celu unikni´cia ryzyka awarii
i po˝aru samochodu
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników
o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bez-
piecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne
bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika
drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczni-
ków ani skrzynki bezpieczników.
UWAGA
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝e-
nia instalacji elektrycznej jak najszyb-
ciej nale˝y zleciç ustalenie i usuni´cie
usterki autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Aby zapobiec uszkodzeniu
pokrywy skrzynki bezpieczników
w komorze silnika
Podczas otwierania pokrywy skrzynki
bezpieczników w komorze silnika,
nale˝y przed podniesieniem pokrywy
ca∏kowicie zwolniç jej zaczepy.
W przeciwnym razie zaczepy mogà
zostaç uszkodzone.
43 RAV4 OM42B34E 19/12/18 12:24 Page 583

Sprawdziç moc wymienianej ˝arówki.
(
S. 667)
óZ przodu (typ A)
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgielne
(w niektórych wersjach)
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
óZ przodu (typ B)
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgielne
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
óZ przodu (typ C)
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgielne
(w niektórych wersjach)
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
óZ ty∏u
Tylne kierunkowskazy
A
C
B
A
C
B
A
C
B
A
5847-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

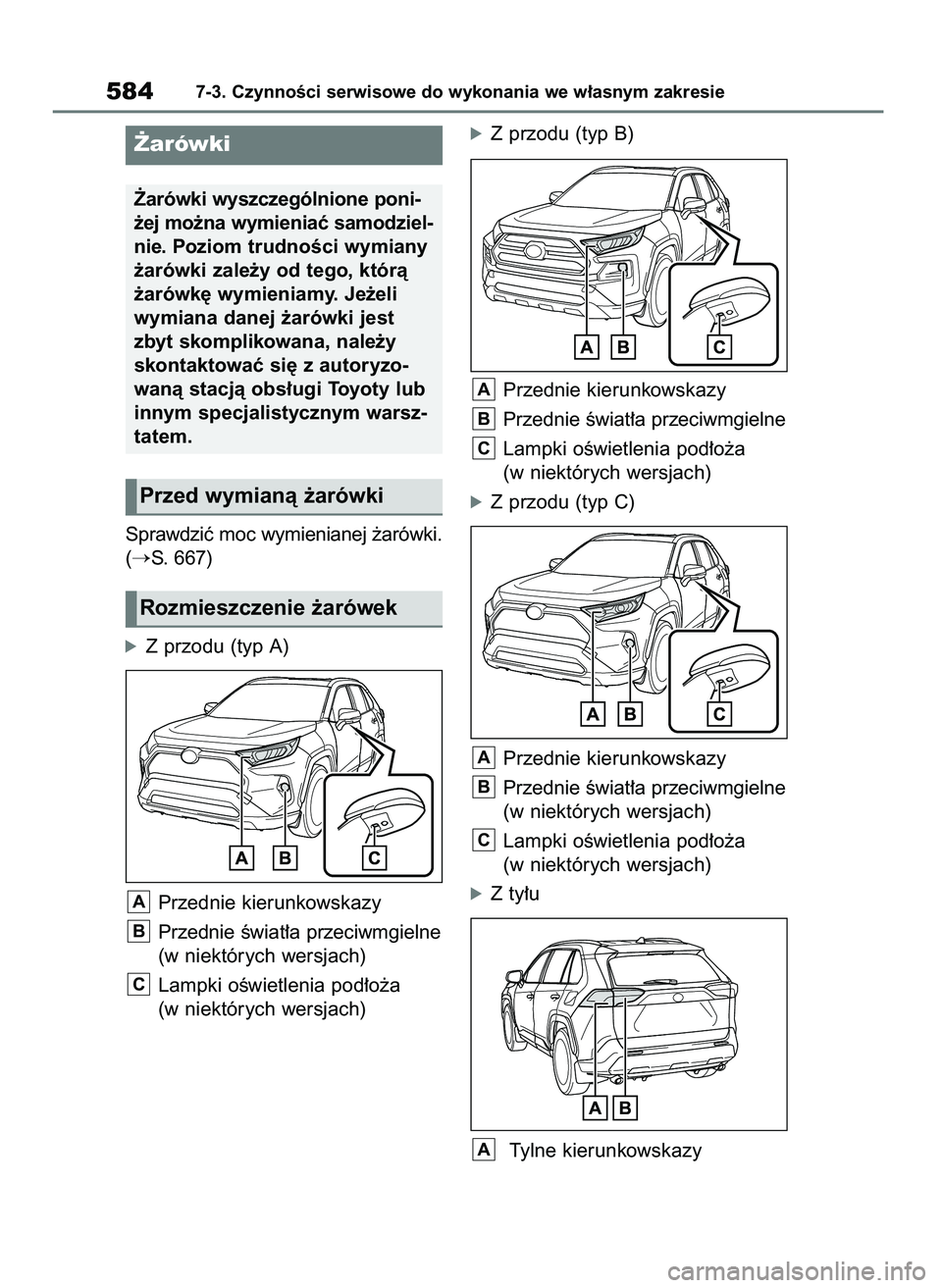

˚arówki
˚arówki wyszczególnione poni-
˝ej mo˝na wymieniaç samodziel-
nie. Poziom trudnoÊci wymiany
˝arówki zale˝y od tego, którà
˝arówk´ wymieniamy. Je˝eli
wymiana danej ˝arówki jest
zbyt skomplikowana, nale˝y
skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsz-
tatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
43 RAV4 OM42B34E 19/12/18 12:24 Page 584

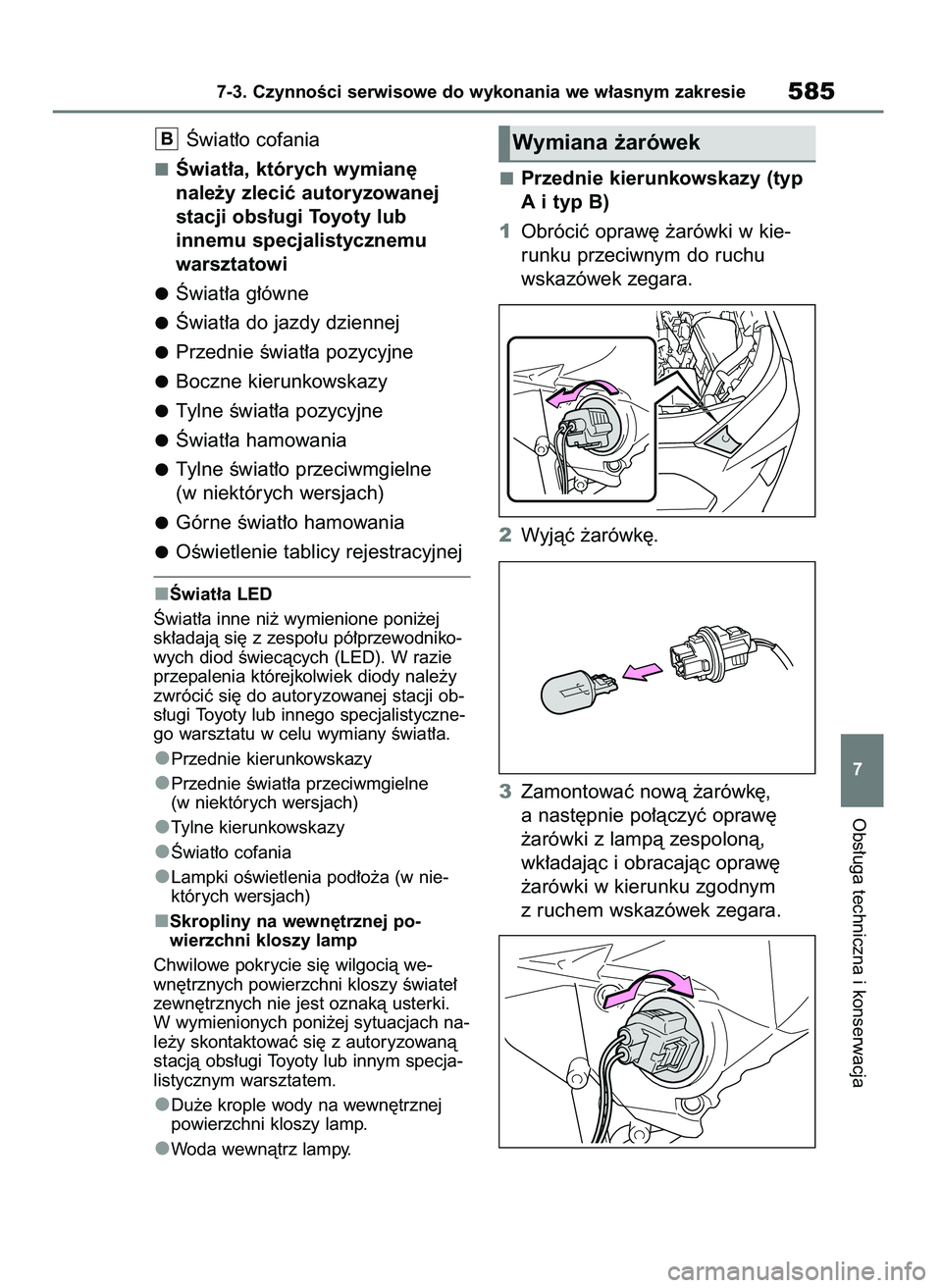

Âwiat∏o cofania
Âwiat∏a, których wymian´
nale˝y zleciç autoryzowanej
stacji obs∏ugi Toyoty lub
innemu specjalistycznemu
warsztatowi
Âwiat∏a g∏ówne
Âwiat∏a do jazdy dziennej
Przednie Êwiat∏a pozycyjne
Boczne kierunkowskazy
Tylne Êwiat∏a pozycyjne
Âwiat∏a hamowania
Tylne Êwiat∏o przeciwmgielne
(w niektórych wersjach)
Górne Êwiat∏o hamowania
OÊwietlenie tablicy rejestracyjnej
Âwiat∏a LED
Âwiat∏a inne ni˝ wymienione poni˝ej
sk∏adajà si´ z zespo∏u pó∏przewodniko-
wych diod Êwiecàcych (LED). W razie
przepalenia którejkolwiek diody nale˝y
zwróciç si´ do autoryzowanej stacji ob-
s∏ugi Toyoty lub innego specjalistyczne-
go warsztatu w celu wymiany Êwiat∏a.
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgielne
(w niektórych wersjach)
Tylne kierunkowskazy
Âwiat∏o cofania
Lampki oÊwietlenia pod∏o˝a (w nie-
których wersjach)
Skropliny na wewn´trznej po-
wierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià we-
wn´trznych powierzchni kloszy Êwiate∏
zewn´trznych nie jest oznakà usterki.
W wymienionych poni˝ej sytuacjach na-
le˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
Du˝e krople wody na wewn´trznej
powierzchni kloszy lamp.
Woda wewnàtrz lampy.
Przednie kierunkowskazy (typ
A i typ B)
1Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
2Wyjàç ˝arówk´.
3Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opraw´
˝arówki z lampà zespolonà,
wk∏adajàc i obracajàc opraw´
˝arówki w kierunku zgodnym
z ruchem wskazówek zegara.
B
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie585
7
Wymiana ˝arówek
43 RAV4 OM42B34E 19/12/18 12:24 Page 585

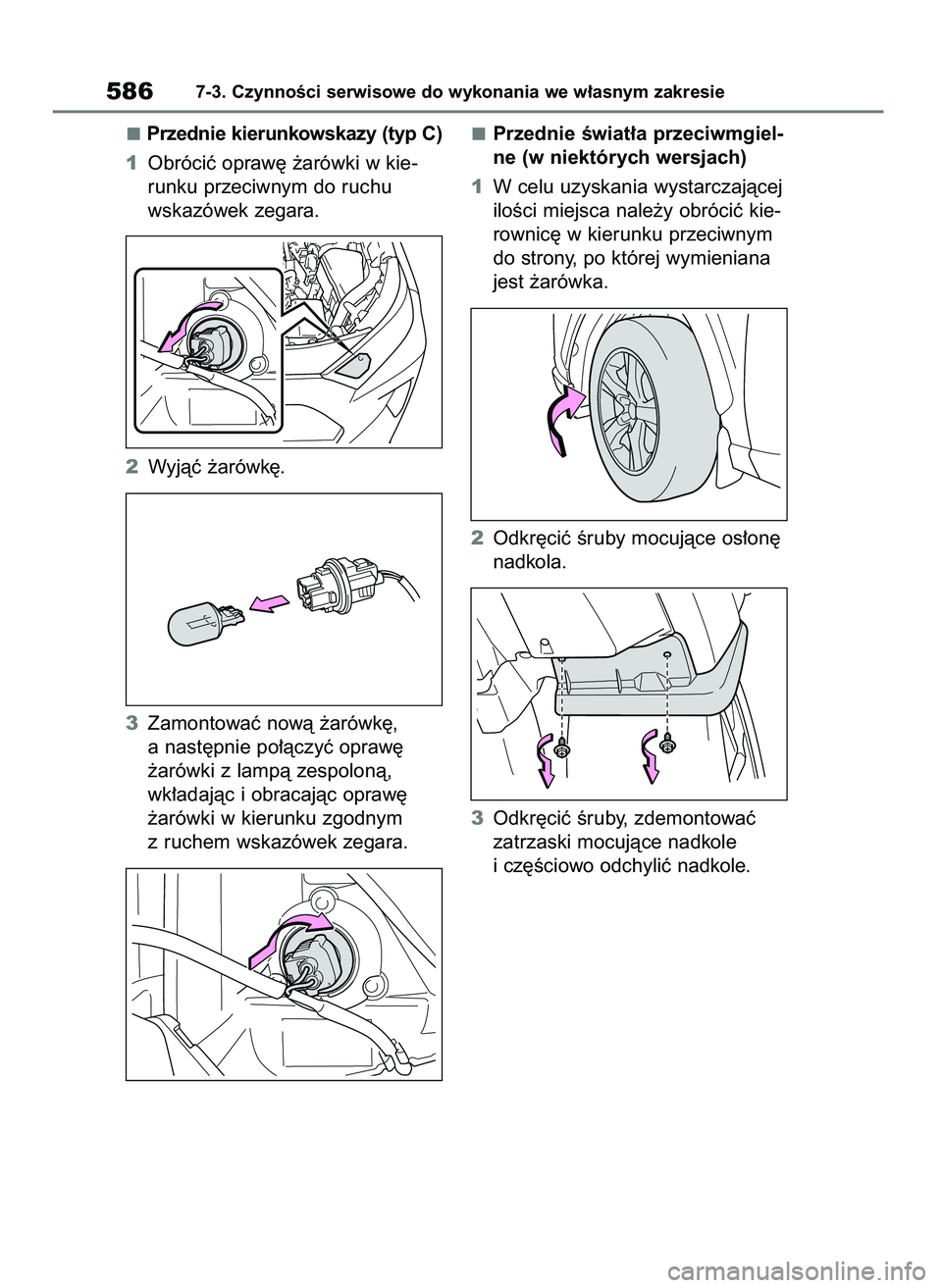

Przednie kierunkowskazy (typ C)
1Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
2Wyjàç ˝arówk´.
3Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opraw´
˝arówki z lampà zespolonà,
wk∏adajàc i obracajàc opraw´
˝arówki w kierunku zgodnym
z ruchem wskazówek zegara.Przednie Êwiat∏a przeciwmgiel-
ne (w niektórych wersjach)
1W celu uzyskania wystarczajàcej
iloÊci miejsca nale˝y obróciç kie-
rownic´ w kierunku przeciwnym
do strony, po której wymieniana
jest ˝arówka.
2Odkr´ciç Êruby mocujàce os∏on´
nadkola.
3Odkr´ciç Êruby, zdemontowaç
zatrzaski mocujàce nadkole
i cz´Êciowo odchyliç nadkole.
5867-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 RAV4 OM42B34E 19/12/18 12:24 Page 586

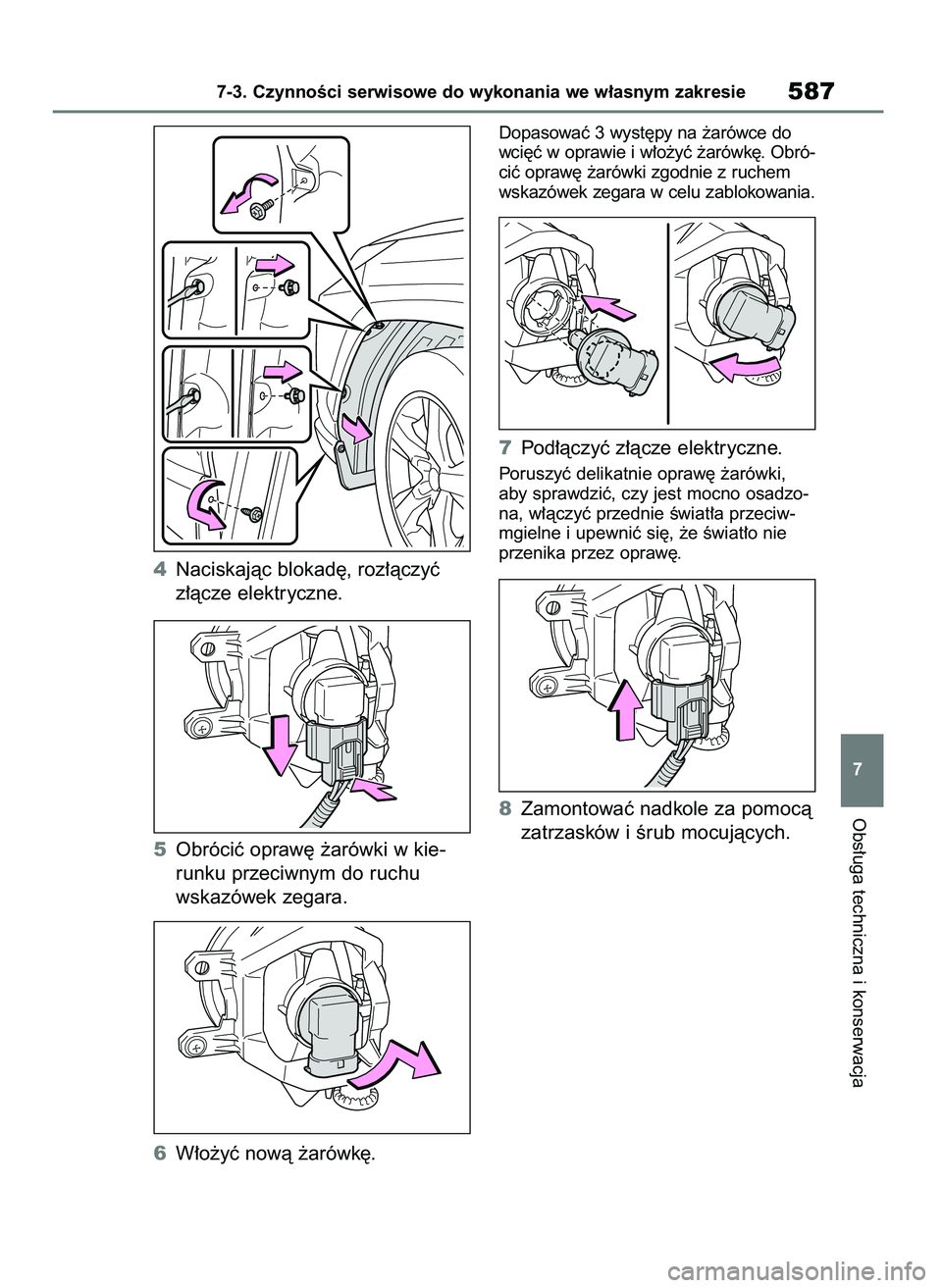

4Naciskajàc blokad´, roz∏àczyç
z∏àcze elektryczne.
5Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
6W∏o˝yç nowà ˝arówk´.
Dopasowaç 3 wyst´py na ˝arówce do
wci´ç w oprawie i w∏o˝yç ˝arówk´. Obró-
ciç opraw´ ˝arówki zgodnie z ruchem
wskazówek zegara w celu zablokowania.
7Pod∏àczyç z∏àcze elektryczne.
Poruszyç delikatnie opraw´ ˝arówki,
aby sprawdziç, czy jest mocno osadzo-
na, w∏àczyç przednie Êwiat∏a przeciw-
mgielne i upewniç si´, ˝e Êwiat∏o nie
przenika przez opraw´.
8Zamontowaç nadkole za pomocà
zatrzasków i Êrub mocujàcych.Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie587
7
43 RAV4 OM42B34E 19/12/18 12:24 Page 587

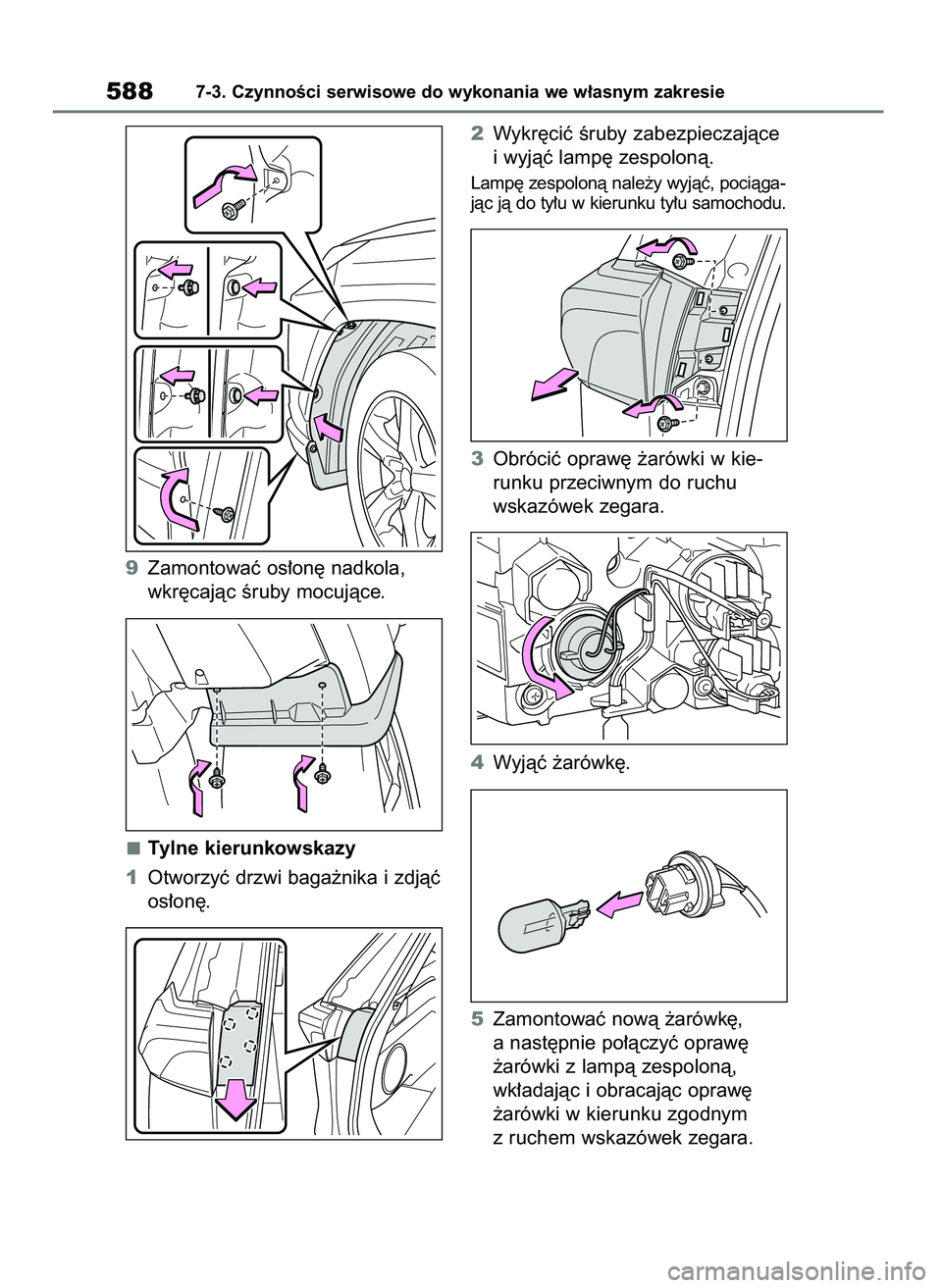

9Zamontowaç os∏on´ nadkola,
wkr´cajàc Êruby mocujàce.
Tylne kierunkowskazy
1Otworzyç drzwi baga˝nika i zdjàç
os∏on´.2Wykr´ciç Êruby zabezpieczajàce
i wyjàç lamp´ zespolonà.
Lamp´ zespolonà nale˝y wyjàç, pociàga-
jàc jà do ty∏u w kierunku ty∏u samochodu.
3Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
4Wyjàç ˝arówk´.
5Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opraw´
˝arówki z lampà zespolonà,
wk∏adajàc i obracajàc opraw´
˝arówki w kierunku zgodnym
z ruchem wskazówek zegara.
5887-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 RAV4 OM42B34E 19/12/18 12:24 Page 588

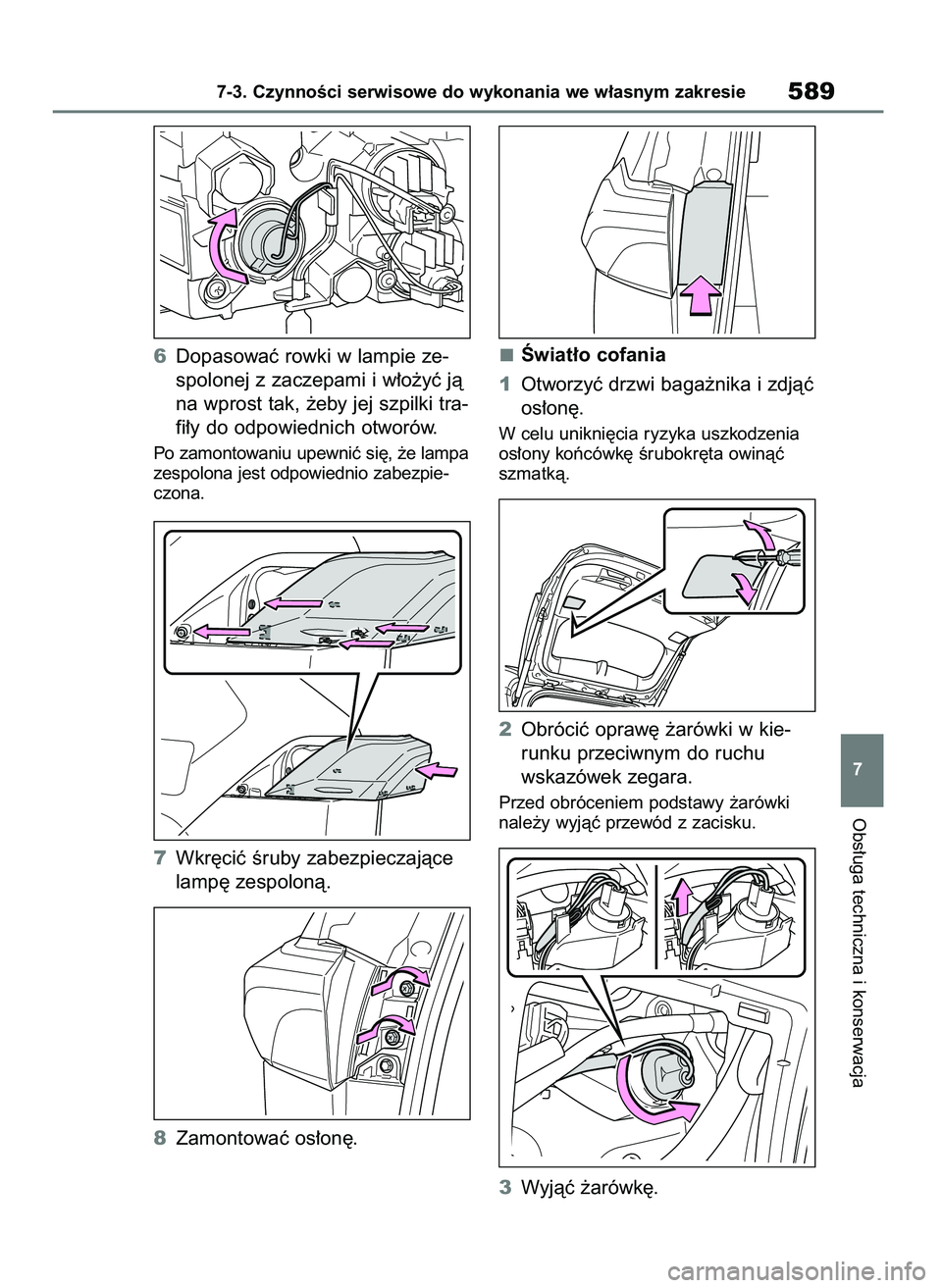

6Dopasowaç rowki w lampie ze-
spolonej z zaczepami i w∏o˝yç jà
na wprost tak, ˝eby jej szpilki tra-
fi∏y do odpowiednich otworów.
Po zamontowaniu upewniç si´, ˝e lampa
zespolona jest odpowiednio zabezpie-
czona.
7Wkr´ciç Êruby zabezpieczajàce
lamp´ zespolonà.
8Zamontowaç os∏on´.Âwiat∏o cofania
1Otworzyç drzwi baga˝nika i zdjàç
os∏on´.
W celu unikni´cia ryzyka uszkodzenia
os∏ony koƒcówk´ Êrubokr´ta owinàç
szmatkà.
2Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
Przed obróceniem podstawy ˝arówki
nale˝y wyjàç przewód z zacisku.
3Wyjàç ˝arówk´.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie589
7
43 RAV4 OM42B34E 19/12/18 12:24 Page 589

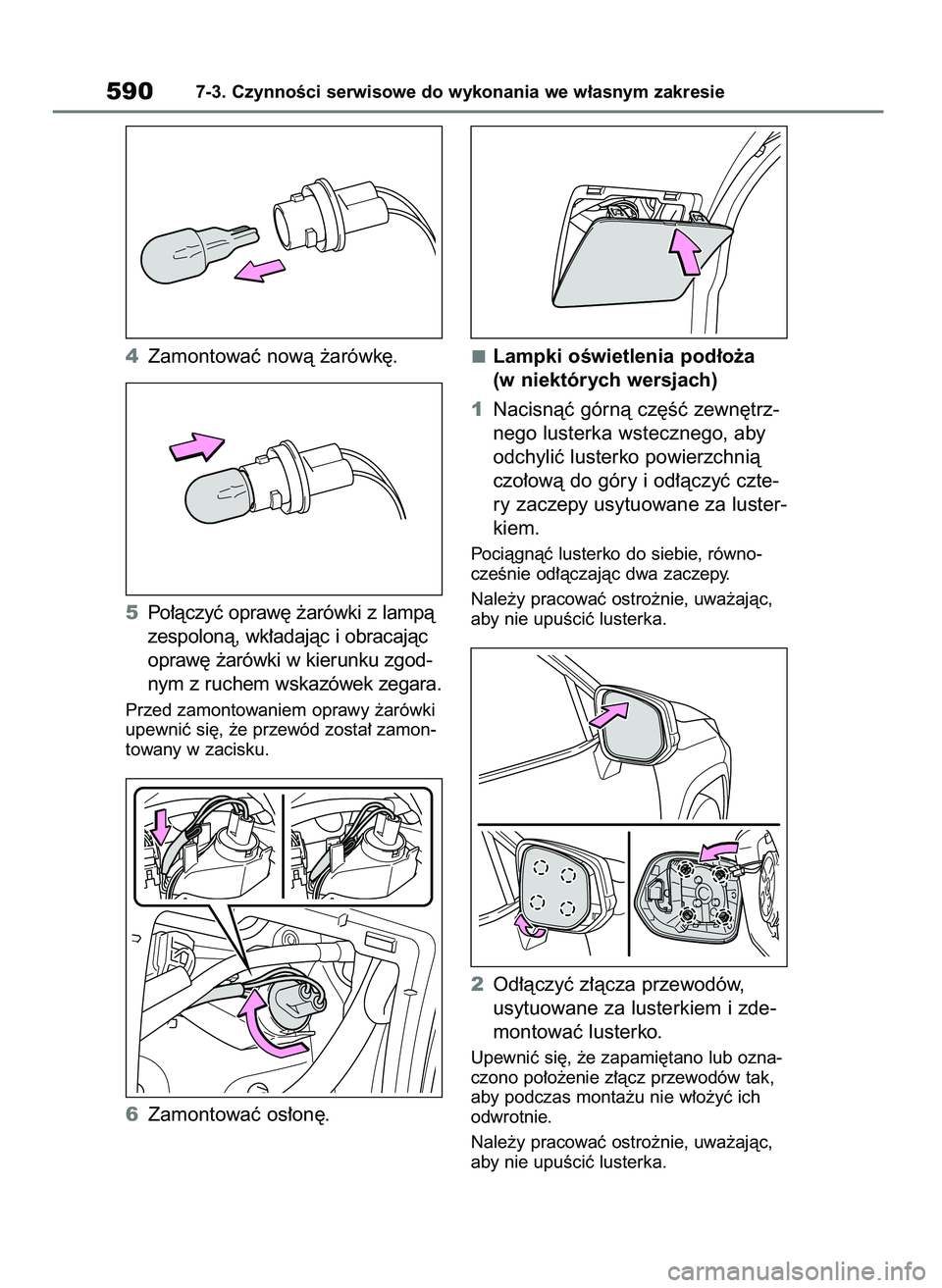

4Zamontowaç nowà ˝arówk´.
5Po∏àczyç opraw´ ˝arówki z lampà
zespolonà, wk∏adajàc i obracajàc
opraw´ ˝arówki w kierunku zgod-
nym z ruchem wskazówek zegara.
Przed zamontowaniem oprawy ˝arówki
upewniç si´, ˝e przewód zosta∏ zamon-
towany w zacisku.
6Zamontowaç os∏on´.Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
1Nacisnàç górnà cz´Êç zewn´trz-
nego lusterka wstecznego, aby
odchyliç lusterko powierzchnià
czo∏owà do góry i od∏àczyç czte-
ry zaczepy usytuowane za luster-
kiem.
Pociàgnàç lusterko do siebie, równo-
czeÊnie od∏àczajàc dwa zaczepy.
Nale˝y pracowaç ostro˝nie, uwa˝ajàc,
aby nie upuÊciç lusterka.
2Od∏àczyç z∏àcza przewodów,
usytuowane za lusterkiem i zde-
montowaç lusterko.
Upewniç si´, ˝e zapami´tano lub ozna-
czono po∏o˝enie z∏àcz przewodów tak,
aby podczas monta˝u nie w∏o˝yç ich
odwrotnie.
Nale˝y pracowaç ostro˝nie, uwa˝ajàc,
aby nie upuÊciç lusterka.
