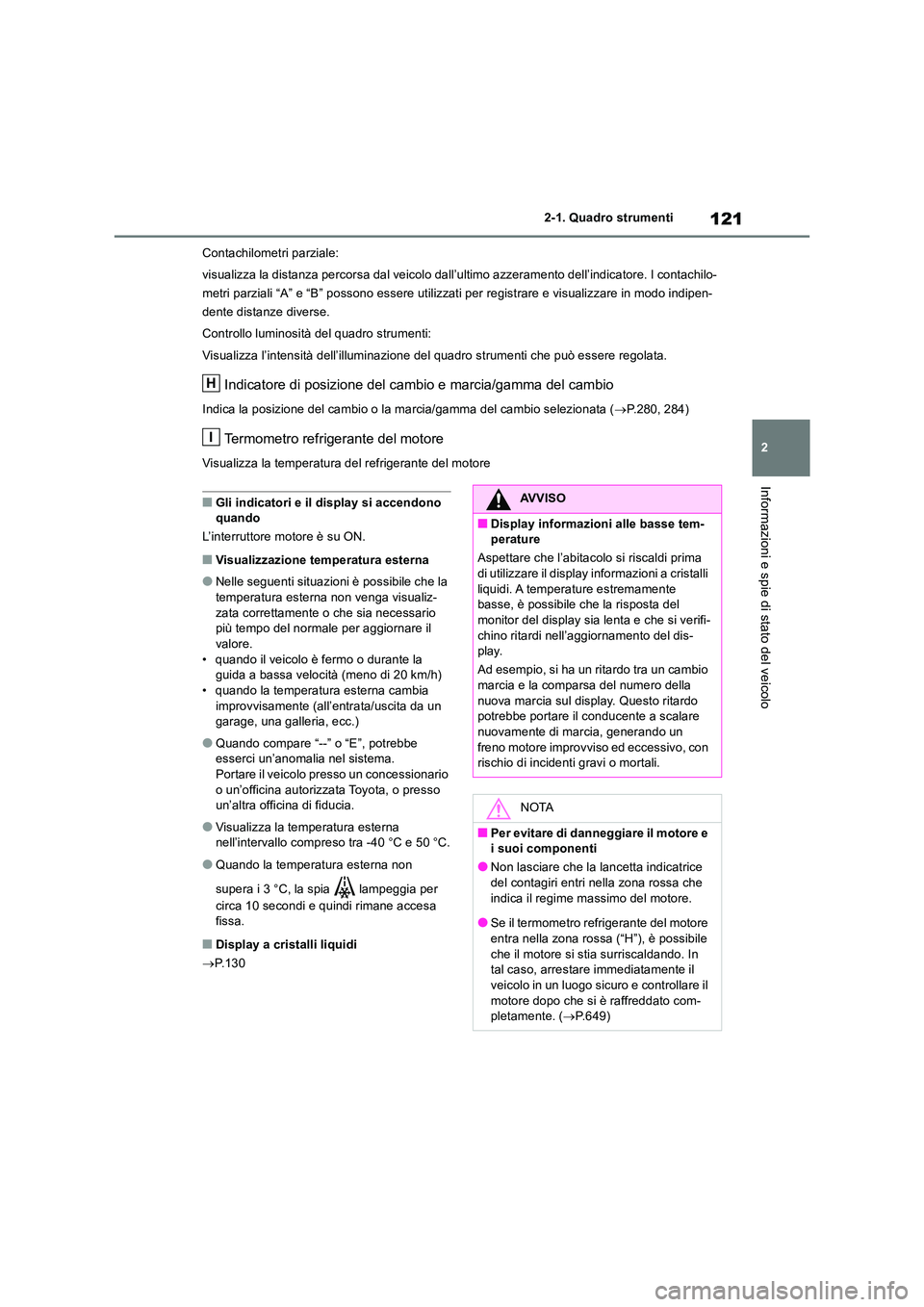

2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Contachilometri parziale:
visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I contachilo-
metri parziali “A” e “B” possono essere utilizzati per registrare e visualizzare in modo indipen-
dente distanze diverse.
Controllo luminosità del quadro strumenti:
Visualizza l’intensità dell’illuminazione del quadro strumenti che può essere regolata.
Indicatore di posizione del cambio e marcia/gamma del cambio
Indica la posizione del cambio o la marcia/gamma del cambio selezionata (P.280, 284)
Termometro refrigerante del motore
Visualizza la temperatura del refrigerante del motore
■Gli indicatori e il display si accendono quando
L’interruttore motore è su ON.
■Visualizzazione temperatura esterna
●Nelle seguenti situazioni è possibile che la temperatura esterna non venga visualiz-
zata correttamente o che sia necessario più tempo del normale per aggiornare il valore.
• quando il veicolo è fermo o durante la guida a bassa velocità (meno di 20 km/h)• quando la temperatura esterna cambia
improvvisamente (all’entrata/uscita da un garage, una galleria, ecc.)
●Quando compare “--” o “E”, potrebbe esserci un’anomalia nel sistema.Portare il veicolo presso un concessionario
o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
●Visualizza la temperatura esterna nell’intervallo compreso tra -40 °C e 50 °C.
●Quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per
circa 10 secondi e quindi rimane accesa fissa.
■Display a cristalli liquidi
 P.130
H
I
AVVISO
■Display informazioni alle basse tem- perature
Aspettare che l’abitacolo si riscaldi prima
di utilizzare il display informazioni a cristalli liquidi. A temperature estremamente basse, è possibile che la risposta del
monitor del display sia lenta e che si verifi- chino ritardi nell’aggiornamento del dis-play.
Ad esempio, si ha un ritardo tra un cambio
marcia e la comparsa del numero della nuova marcia sul display. Questo ritardo potrebbe portare il conducente a scalare
nuovamente di marcia, generando un freno motore improvviso ed eccessivo, con rischio di incidenti gravi o mortali.
NOTA
■Per evitare di danneggiare il motore e i suoi componenti
●Non lasciare che la lancetta indicatrice
del contagiri entri nella zona rossa che indica il regime massimo del motore.
●Se il termometro refrigerante del motore
entra nella zona rossa (“H”), è possibile che il motore si stia surriscaldando. In tal caso, arrestare immediatamente il
veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato com-pletamente. ( P.649)

1222-1. Quadro strumenti

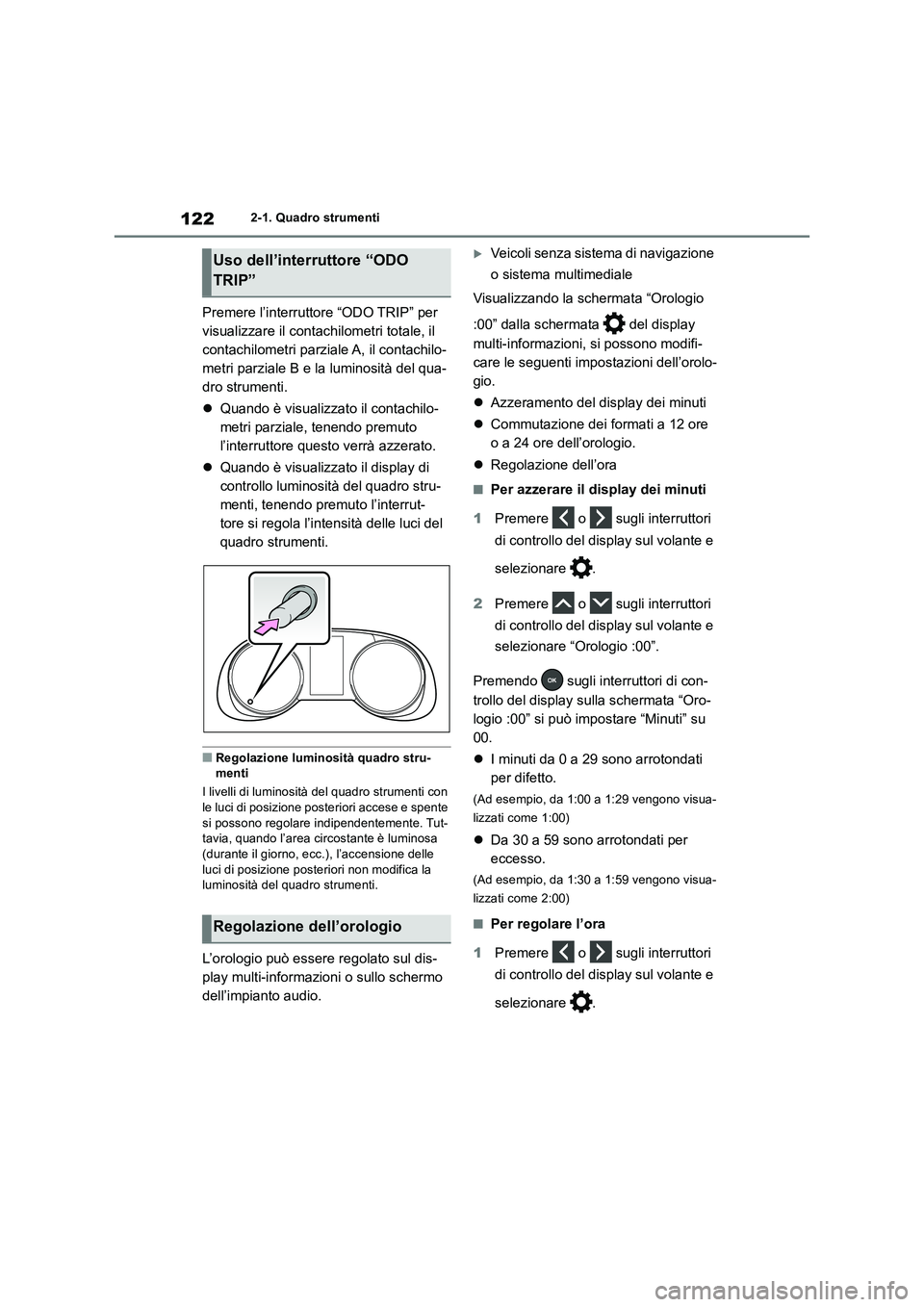

Premere l’interruttore “ODO TRIP” per
visualizzare il contachilometri totale, il
contachilometri parziale A, il contachilo-
metri parziale B e la luminosità del qua-
dro strumenti.
Quando è visualizzato il contachilo-
metri parziale, tenendo premuto
l’interruttore questo verrà azzerato.
Quando è visualizzato il display di
controllo luminosità del quadro stru-
menti, tenendo premuto l’interrut-
tore si regola l’intensità delle luci del
quadro strumenti.
■Regolazione luminosità quadro stru-
menti
I livelli di luminosità del quadro strumenti con
le luci di posizione posteriori accese e spente
si possono regolare indipendentemente. Tut-
tavia, quando l’area circostante è luminosa
(durante il giorno, ecc.), l’accensione delle
luci di posizione posteriori non modifica la
luminosità del quadro strumenti.
L’orologio può essere regolato sul dis-
play multi-informazioni o sullo schermo
dell’impianto audio.
Veicoli senza sistema di navigazione
o sistema multimediale
Visualizzando la schermata “Orologio
:00” dalla schermata del display
multi-informazioni, si possono modifi-
care le seguenti impostazioni dell’orolo-
gio.
Azzeramento del display dei minuti
Commutazione dei formati a 12 ore
o a 24 ore dell’orologio.
Regolazione dell’ora
■Per azzerare il display dei minuti
1Premere o sugli interruttori
di controllo del display sul volante e
selezionare .
2Premere o sugli interruttori
di controllo del display sul volante e
selezionare “Orologio :00”.
Premendo sugli interruttori di con-
trollo del display sulla schermata “Oro-
logio :00” si può impostare “Minuti” su
00.
I minuti da 0 a 29 sono arrotondati
per difetto.
(Ad esempio, da 1:00 a 1:29 vengono visua-
lizzati come 1:00)
Da 30 a 59 sono arrotondati per
eccesso.
(Ad esempio, da 1:30 a 1:59 vengono visua-
lizzati come 2:00)
■Per regolare l’ora
1Premere o sugli interruttori
di controllo del display sul volante e
selezionare .
Uso dell’interruttore “ODO
TRIP”
Regolazione dell’orologio

123

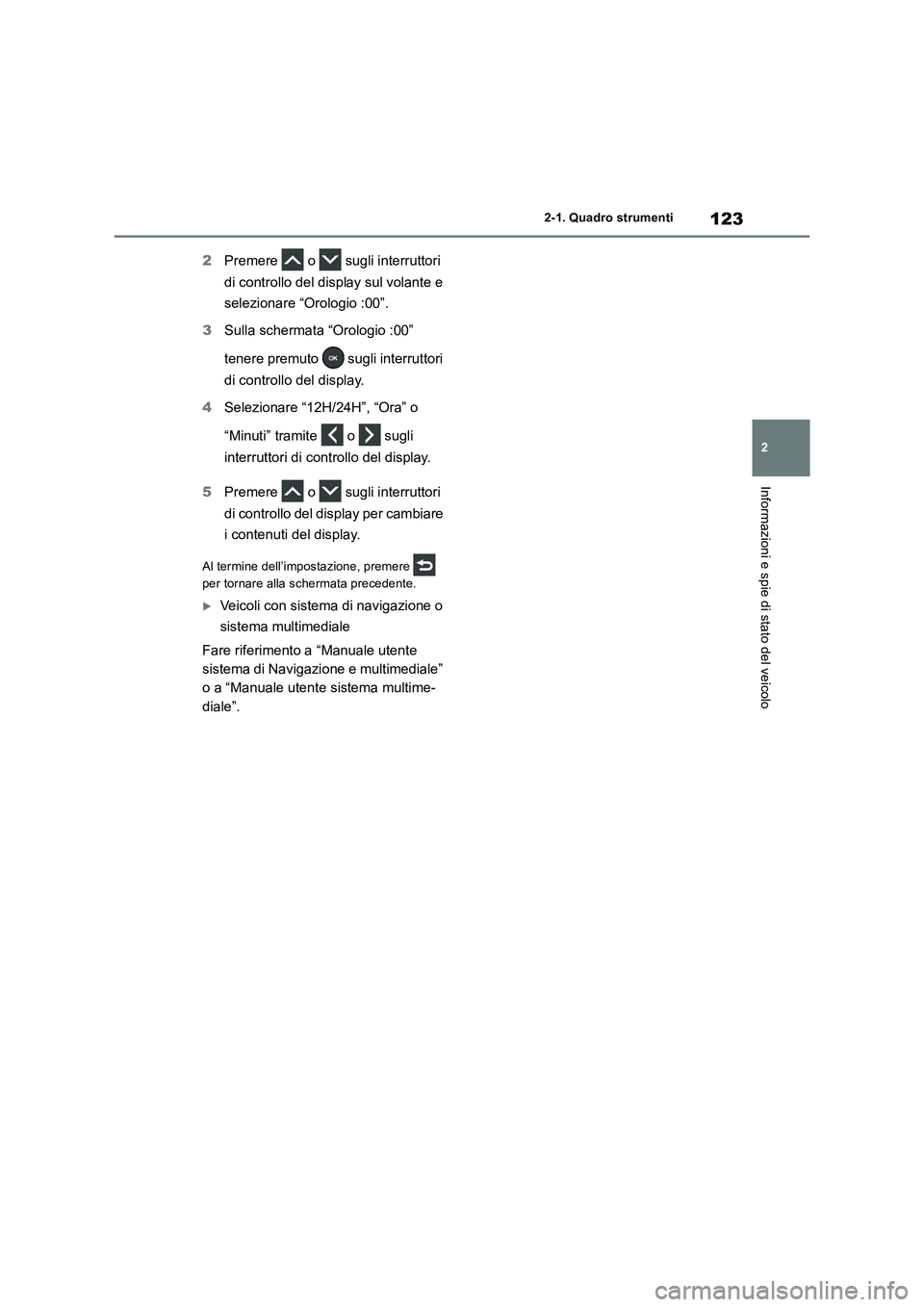

2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
2Premere o sugli interruttori
di controllo del display sul volante e
selezionare “Orologio :00”.
3Sulla schermata “Orologio :00”
tenere premuto sugli interruttori
di controllo del display.
4Selezionare “12H/24H”, “Ora” o
“Minuti” tramite o sugli
interruttori di controllo del display.
5Premere o sugli interruttori
di controllo del display per cambiare
i contenuti del display.
Al termine dell’impostazione, premere
per tornare alla schermata precedente.
Veicoli con sistema di navigazione o
sistema multimediale
Fare riferimento a “Manuale utente
sistema di Navigazione e multimediale”
o a “Manuale utente sistema multime-
diale”.

1242-1. Quadro strumenti
Il display del tachimetro è disponibile in due tipi, analogico e digitale. (P.134)
Tachimetro analogico
Le unità di misura utilizzate sull’indicatore e sul display possono variare in base all’area di
commercializzazione.
Contagiri
Visualizza il regime del motore in giri al minuto
Ta c h i m e t r o
Visualizza la velocità del veicolo
Orologio ( P.128)
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Termometro refrigerante del motore
Visualizza la temperatura del refrigerante del motore
Display di controllo luminosità del quadro strumenti, contachilometri totale e par-
ziale
Contachilometri totale:
visualizza la distanza totale percorsa dal veicolo

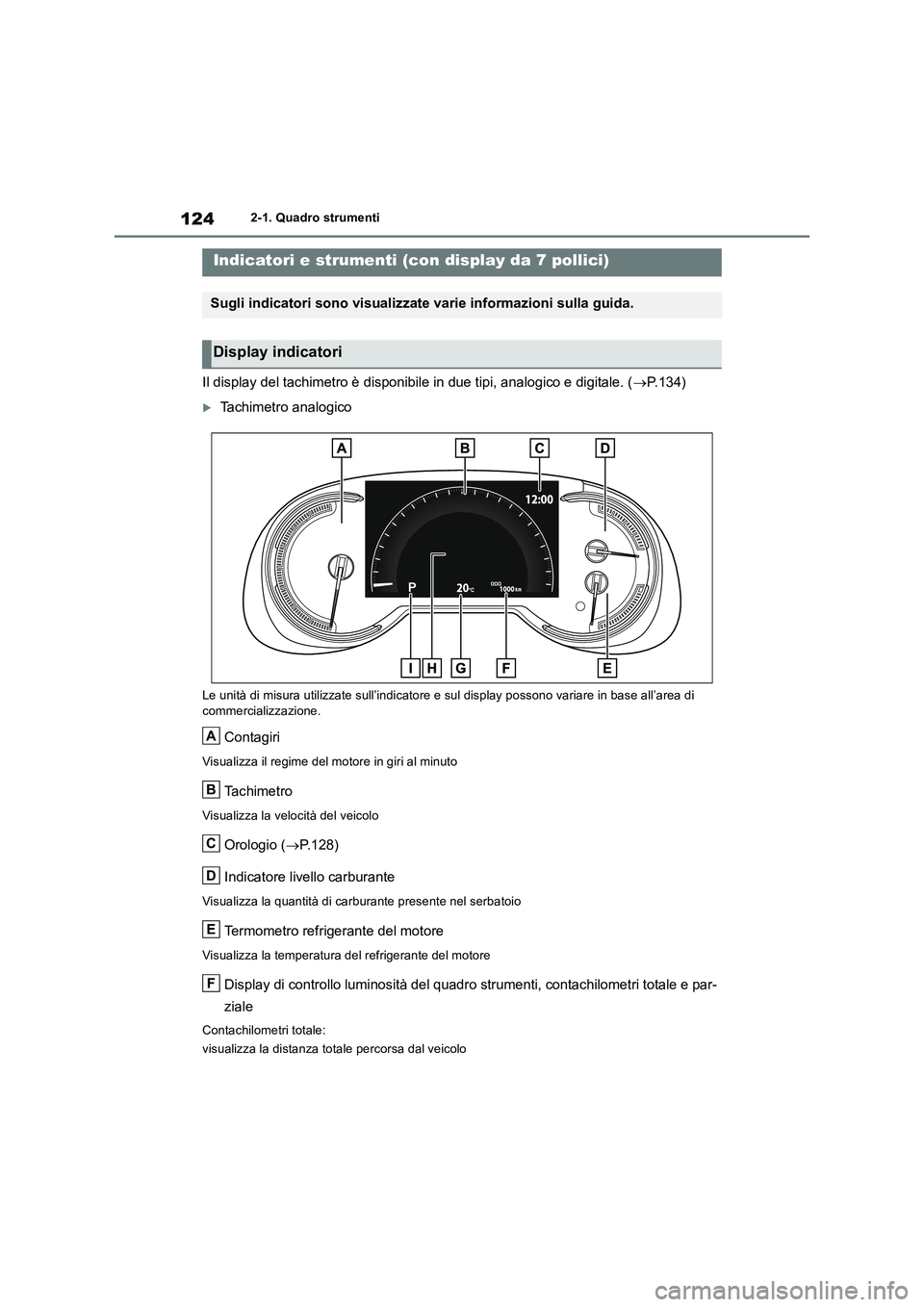

Indicatori e strumenti (con display da 7 pollici)
Sugli indicatori sono visualizzate varie informazioni sulla guida.
Display indicatori
A
B
C
D
E
F

125

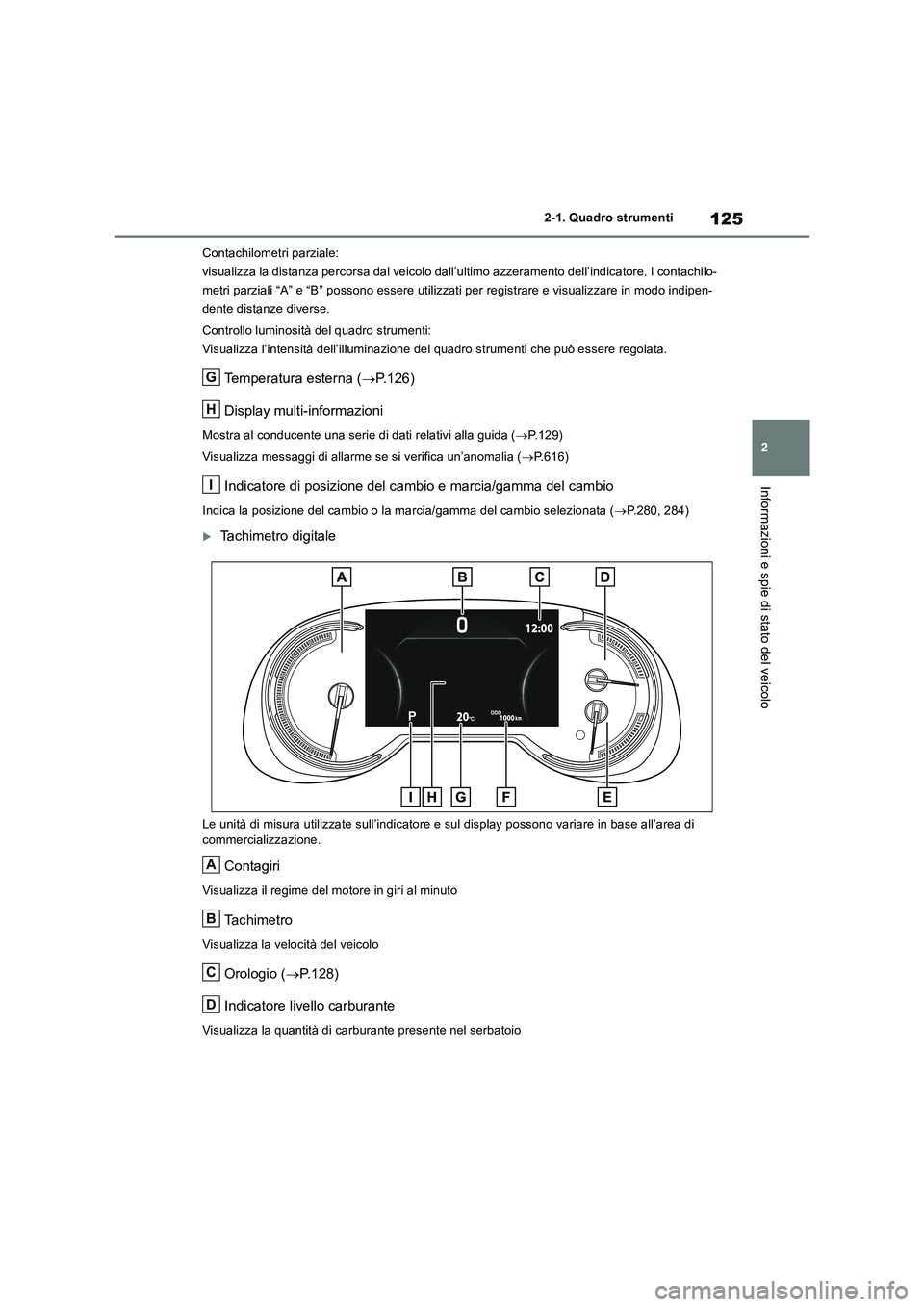

2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Contachilometri parziale:
visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I contachilo-
metri parziali “A” e “B” possono essere utilizzati per registrare e visualizzare in modo indipen-
dente distanze diverse.
Controllo luminosità del quadro strumenti:
Visualizza l’intensità dell’illuminazione del quadro strumenti che può essere regolata.
Temperatura esterna (P.126)
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida (P.129)
Visualizza messaggi di allarme se si verifica un’anomalia (P.616)
Indicatore di posizione del cambio e marcia/gamma del cambio
Indica la posizione del cambio o la marcia/gamma del cambio selezionata (P.280, 284)
Tachimetro digitale
Le unità di misura utilizzate sull’indicatore e sul display possono variare in base all’area di
commercializzazione.
Contagiri
Visualizza il regime del motore in giri al minuto
Ta c h i m e t r o
Visualizza la velocità del veicolo
Orologio (P.128)
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
G
H
I
A
B
C
D

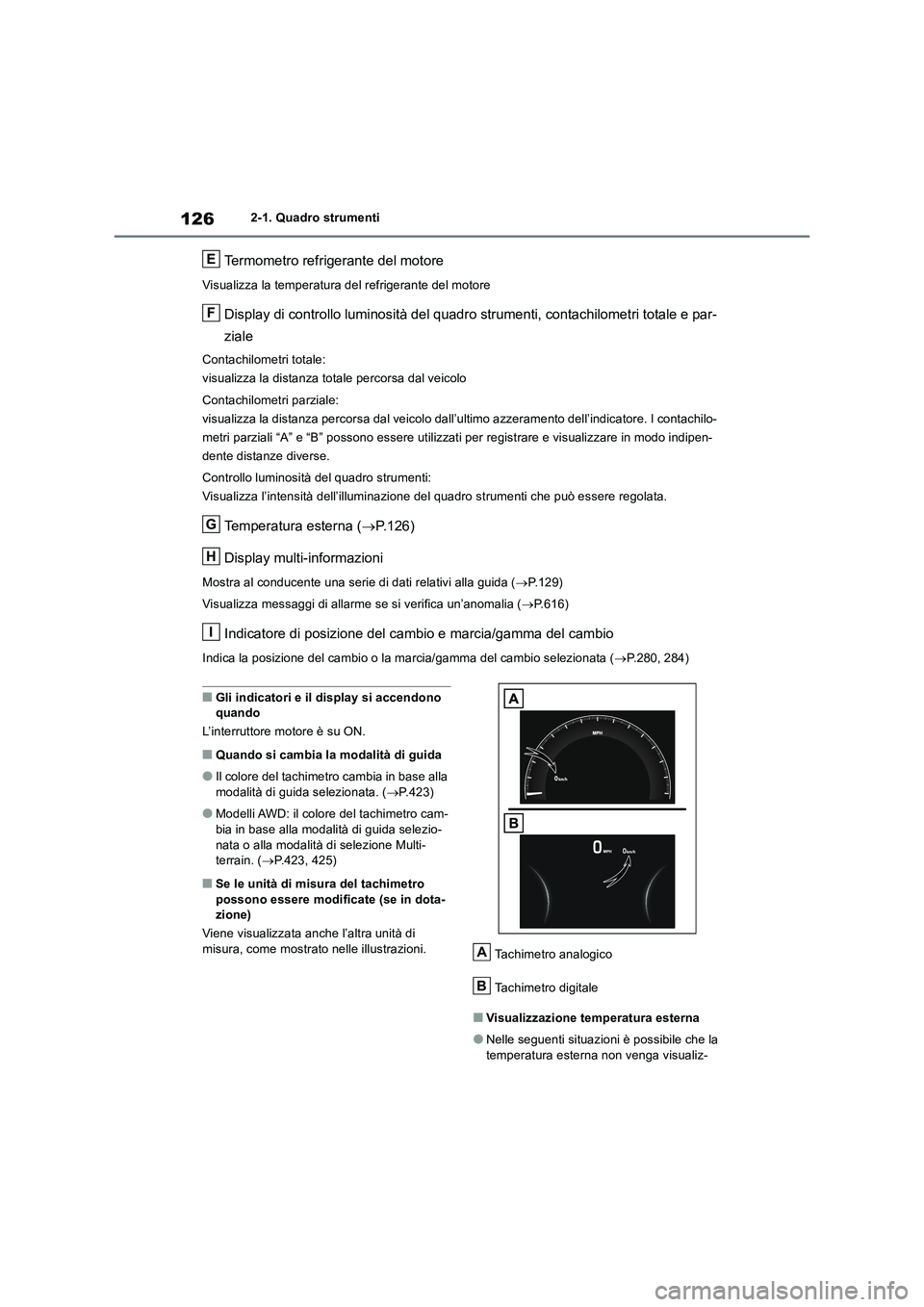

1262-1. Quadro strumenti
Termometro refrigerante del motore
Visualizza la temperatura del refrigerante del motore
Display di controllo luminosità del quadro strumenti, contachilometri totale e par-
ziale
Contachilometri totale:
visualizza la distanza totale percorsa dal veicolo
Contachilometri parziale:
visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I contachilo-
metri parziali “A” e “B” possono essere utilizzati per registrare e visualizzare in modo indipen-
dente distanze diverse.
Controllo luminosità del quadro strumenti:
Visualizza l’intensità dell’illuminazione del quadro strumenti che può essere regolata.
Temperatura esterna (P.126)
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida (P.129)
Visualizza messaggi di allarme se si verifica un’anomalia (P.616)
Indicatore di posizione del cambio e marcia/gamma del cambio
Indica la posizione del cambio o la marcia/gamma del cambio selezionata (P.280, 284)
■Gli indicatori e il display si accendono
quando
L’interruttore motore è su ON.
■Quando si cambia la modalità di guida
●Il colore del tachimetro cambia in base alla
modalità di guida selezionata. (P.423)
●Modelli AWD: il colore del tachimetro cam-
bia in base alla modalità di guida selezio-
nata o alla modalità di selezione Multi-
terrain. (P.423, 425)
■Se le unità di misura del tachimetro
possono essere modificate (se in dota-
zione)
Viene visualizzata anche l’altra unità di
misura, come mostrato nelle illustrazioni.
Tachimetro analogico
Tachimetro digitale
■Visualizzazione temperatura esterna
●Nelle seguenti situazioni è possibile che la
temperatura esterna non venga visualiz-
E
F
G
H
I
A
B

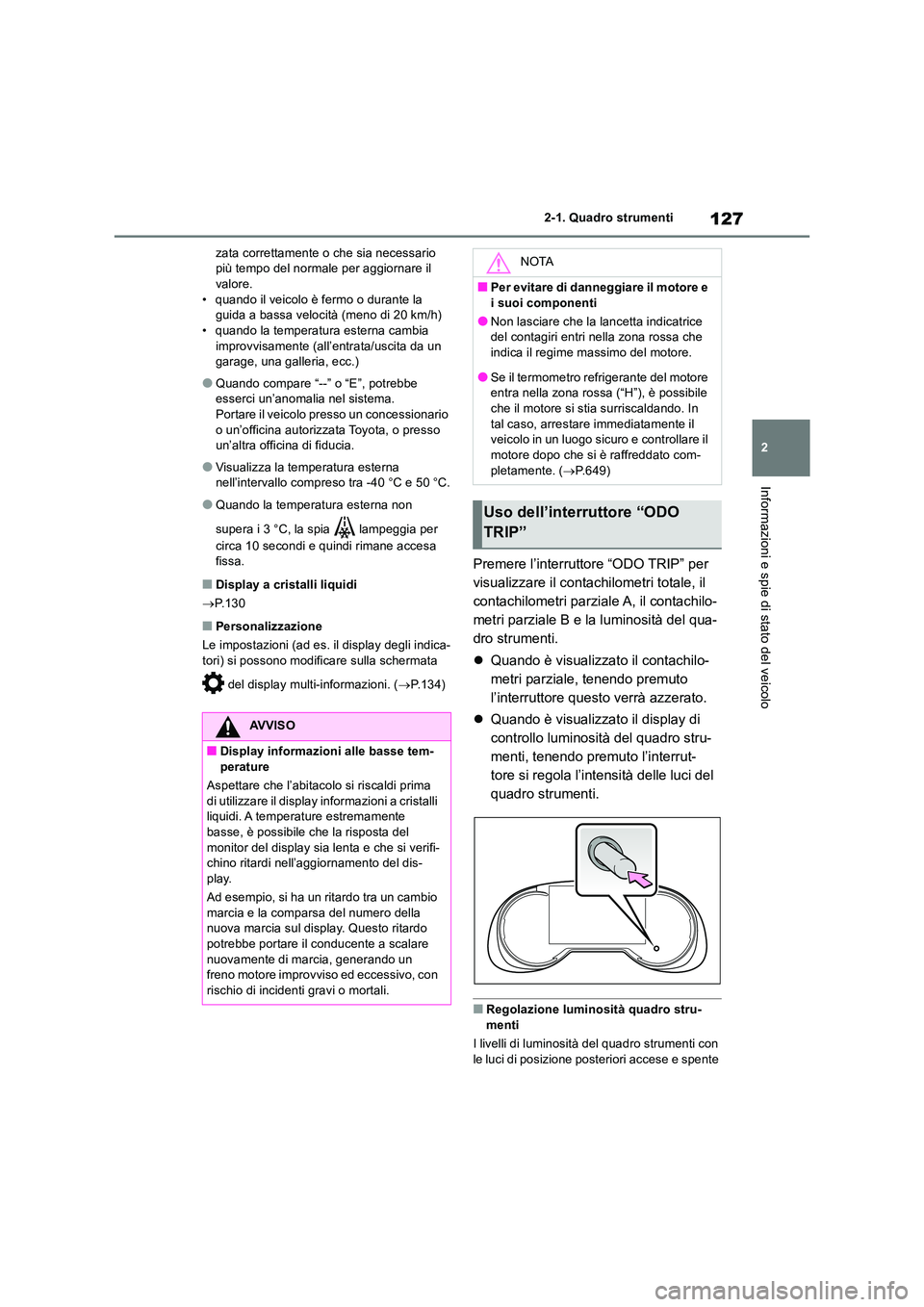

127
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
zata correttamente o che sia necessario più tempo del normale per aggiornare il valore.
• quando il veicolo è fermo o durante la guida a bassa velocità (meno di 20 km/h)• quando la temperatura esterna cambia
improvvisamente (all’entrata/uscita da un garage, una galleria, ecc.)
●Quando compare “--” o “E”, potrebbe esserci un’anomalia nel sistema.Portare il veicolo presso un concessionario
o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
●Visualizza la temperatura esterna nell’intervallo compreso tra -40 °C e 50 °C.
●Quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per
circa 10 secondi e quindi rimane accesa fissa.
■Display a cristalli liquidi
 P.130
■Personalizzazione
Le impostazioni (ad es. il display degli indica-
tori) si possono modificare sulla schermata
del display multi-informazioni. ( P.134)
Premere l’interruttore “ODO TRIP” per
visualizzare il contachilometri totale, il
contachilometri parziale A, il contachilo-
metri parziale B e la luminosità del qua-
dro strumenti.
 Quando è visualizzato il contachilo-
metri parziale, tenendo premuto
l’interruttore questo verrà azzerato.
 Quando è visualizzato il display di
controllo luminosità del quadro stru-
menti, tenendo premuto l’interrut-
tore si regola l’intensità delle luci del
quadro strumenti.
■Regolazione luminosità quadro stru-
menti
I livelli di luminosità del quadro strumenti con le luci di posizione posteriori accese e spente
AVVISO
■Display informazioni alle basse tem-perature
Aspettare che l’abitacolo si riscaldi prima
di utilizzare il display informazioni a cristalli liquidi. A temperature estremamente basse, è possibile che la risposta del
monitor del display sia lenta e che si verifi- chino ritardi nell’aggiornamento del dis-play.
Ad esempio, si ha un ritardo tra un cambio
marcia e la comparsa del numero della nuova marcia sul display. Questo ritardo potrebbe portare il conducente a scalare
nuovamente di marcia, generando un freno motore improvviso ed eccessivo, con rischio di incidenti gravi o mortali.
NOTA
■Per evitare di danneggiare il motore e
i suoi componenti
●Non lasciare che la lancetta indicatrice del contagiri entri nella zona rossa che indica il regime massimo del motore.
●Se il termometro refrigerante del motore entra nella zona rossa (“H”), è possibile che il motore si stia surriscaldando. In
tal caso, arrestare immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato com-
pletamente. ( P.649)
Uso dell’interruttore “ODO
TRIP”

1282-1. Quadro strumenti

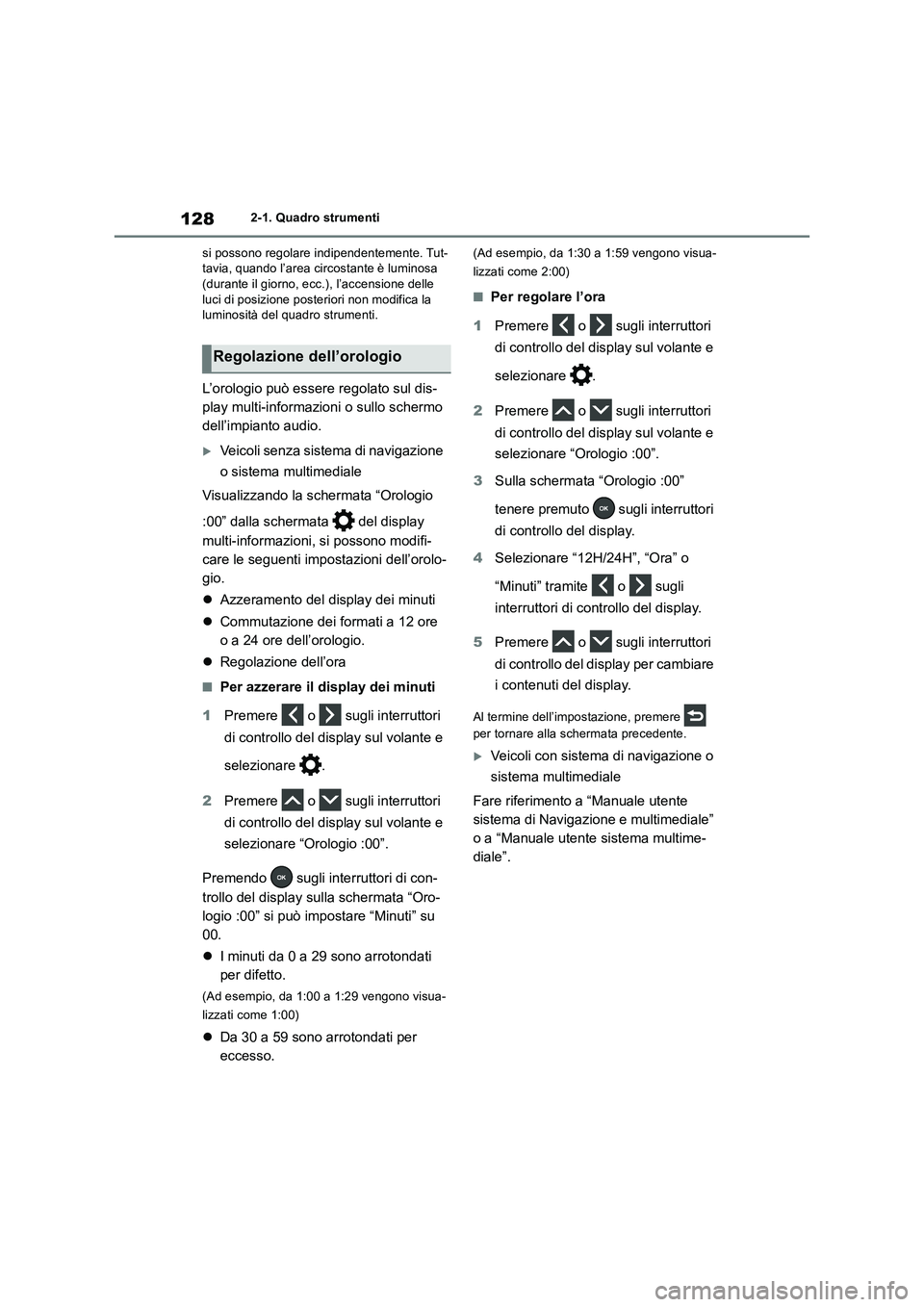

si possono regolare indipendentemente. Tut-
tavia, quando l’area circostante è luminosa
(durante il giorno, ecc.), l’accensione delle
luci di posizione posteriori non modifica la
luminosità del quadro strumenti.
L’orologio può essere regolato sul dis-
play multi-informazioni o sullo schermo
dell’impianto audio.
Veicoli senza sistema di navigazione
o sistema multimediale
Visualizzando la schermata “Orologio
:00” dalla schermata del display
multi-informazioni, si possono modifi-
care le seguenti impostazioni dell’orolo-
gio.
Azzeramento del display dei minuti
Commutazione dei formati a 12 ore
o a 24 ore dell’orologio.
Regolazione dell’ora
■Per azzerare il display dei minuti
1Premere o sugli interruttori
di controllo del display sul volante e
selezionare .
2Premere o sugli interruttori
di controllo del display sul volante e
selezionare “Orologio :00”.
Premendo sugli interruttori di con-
trollo del display sulla schermata “Oro-
logio :00” si può impostare “Minuti” su
00.
I minuti da 0 a 29 sono arrotondati
per difetto.
(Ad esempio, da 1:00 a 1:29 vengono visua-
lizzati come 1:00)
Da 30 a 59 sono arrotondati per
eccesso.
(Ad esempio, da 1:30 a 1:59 vengono visua-
lizzati come 2:00)
■Per regolare l’ora
1Premere o sugli interruttori
di controllo del display sul volante e
selezionare .
2Premere o sugli interruttori
di controllo del display sul volante e
selezionare “Orologio :00”.
3Sulla schermata “Orologio :00”
tenere premuto sugli interruttori
di controllo del display.
4Selezionare “12H/24H”, “Ora” o
“Minuti” tramite o sugli
interruttori di controllo del display.
5Premere o sugli interruttori
di controllo del display per cambiare
i contenuti del display.
Al termine dell’impostazione, premere
per tornare alla schermata precedente.
Veicoli con sistema di navigazione o
sistema multimediale
Fare riferimento a “Manuale utente
sistema di Navigazione e multimediale”
o a “Manuale utente sistema multime-
diale”.
Regolazione dell’orologio

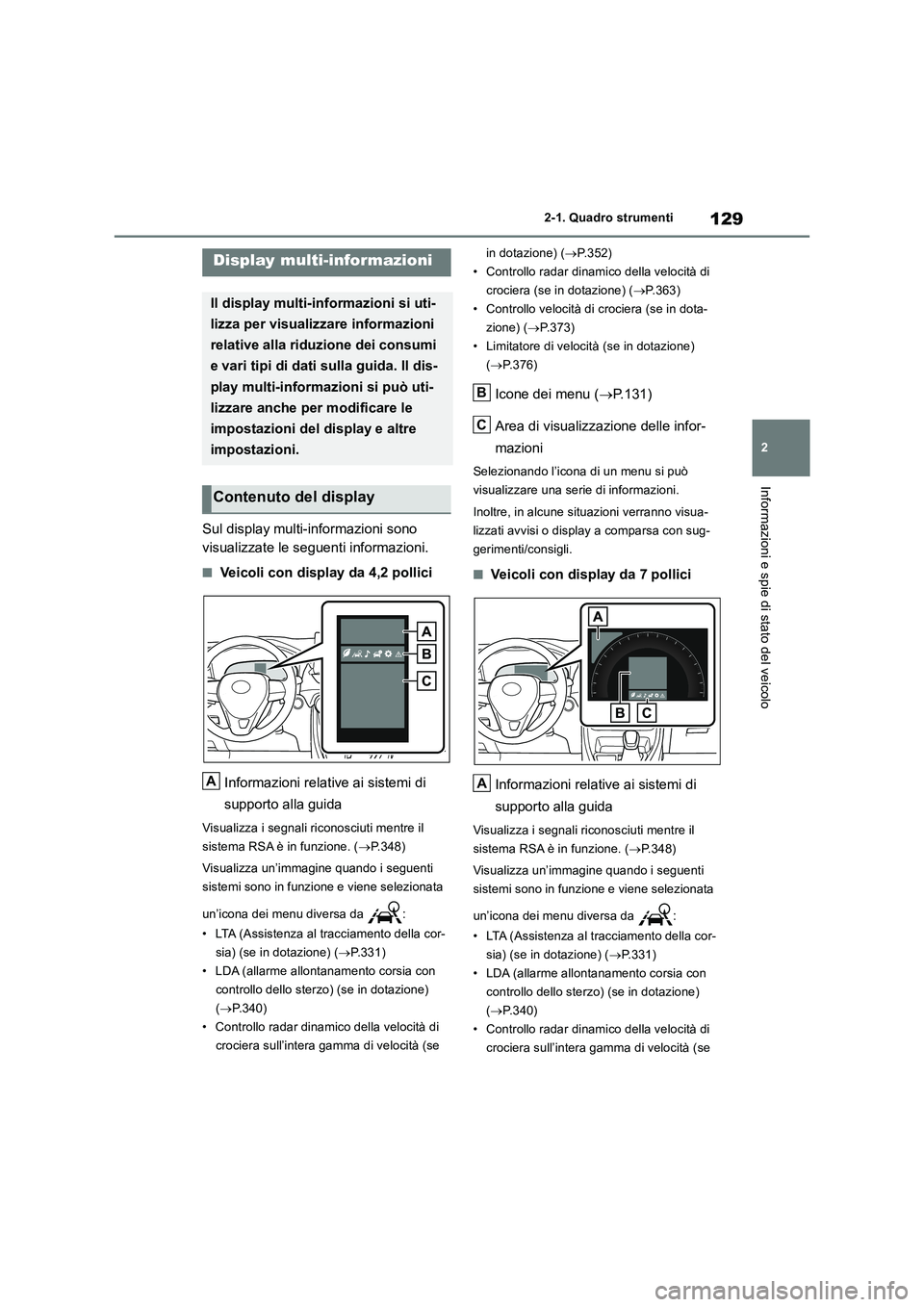

129
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Sul display multi-informazioni sono
visualizzate le seguenti informazioni.
■Veicoli con display da 4,2 pollici
Informazioni relative ai sistemi di
supporto alla guida
Visualizza i segnali riconosciuti mentre il
sistema RSA è in funzione. ( P.348)
Visualizza un’immagine quando i seguenti
sistemi sono in funzione e viene selezionata
un’icona dei menu diversa da :
• LTA (Assistenza al tracciamento della cor-
sia) (se in dotazione) ( P.331)
• LDA (allarme allontanamento corsia con
controllo dello sterzo) (se in dotazione)
( P.340)
• Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità (se
in dotazione) ( P.352)
• Controllo radar dinamico della velocità di
crociera (se in dotazione) ( P.363)
• Controllo velocità di crociera (se in dota-
zione) ( P.373)
• Limitatore di velocità (se in dotazione)
( P.376)
Icone dei menu (P.131)
Area di visualizzazione delle infor-
mazioni
Selezionando l’icona di un menu si può
visualizzare una serie di informazioni.
Inoltre, in alcune situazioni verranno visua-
lizzati avvisi o display a comparsa con sug-
gerimenti/consigli.
■Veicoli con display da 7 pollici
Informazioni relative ai sistemi di
supporto alla guida
Visualizza i segnali riconosciuti mentre il
sistema RSA è in funzione. ( P.348)
Visualizza un’immagine quando i seguenti
sistemi sono in funzione e viene selezionata
un’icona dei menu diversa da :
• LTA (Assistenza al tracciamento della cor-
sia) (se in dotazione) ( P.331)
• LDA (allarme allontanamento corsia con
controllo dello sterzo) (se in dotazione)
( P.340)
• Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità (se
Display multi-informazioni
Il display multi-informazioni si uti-
lizza per visualizzare informazioni
relative alla riduzione dei consumi
e vari tipi di dati sulla guida. Il dis-
play multi-informazioni si può uti-
lizzare anche per modificare le
impostazioni del display e altre
impostazioni.
Contenuto del display
A
B
C
A

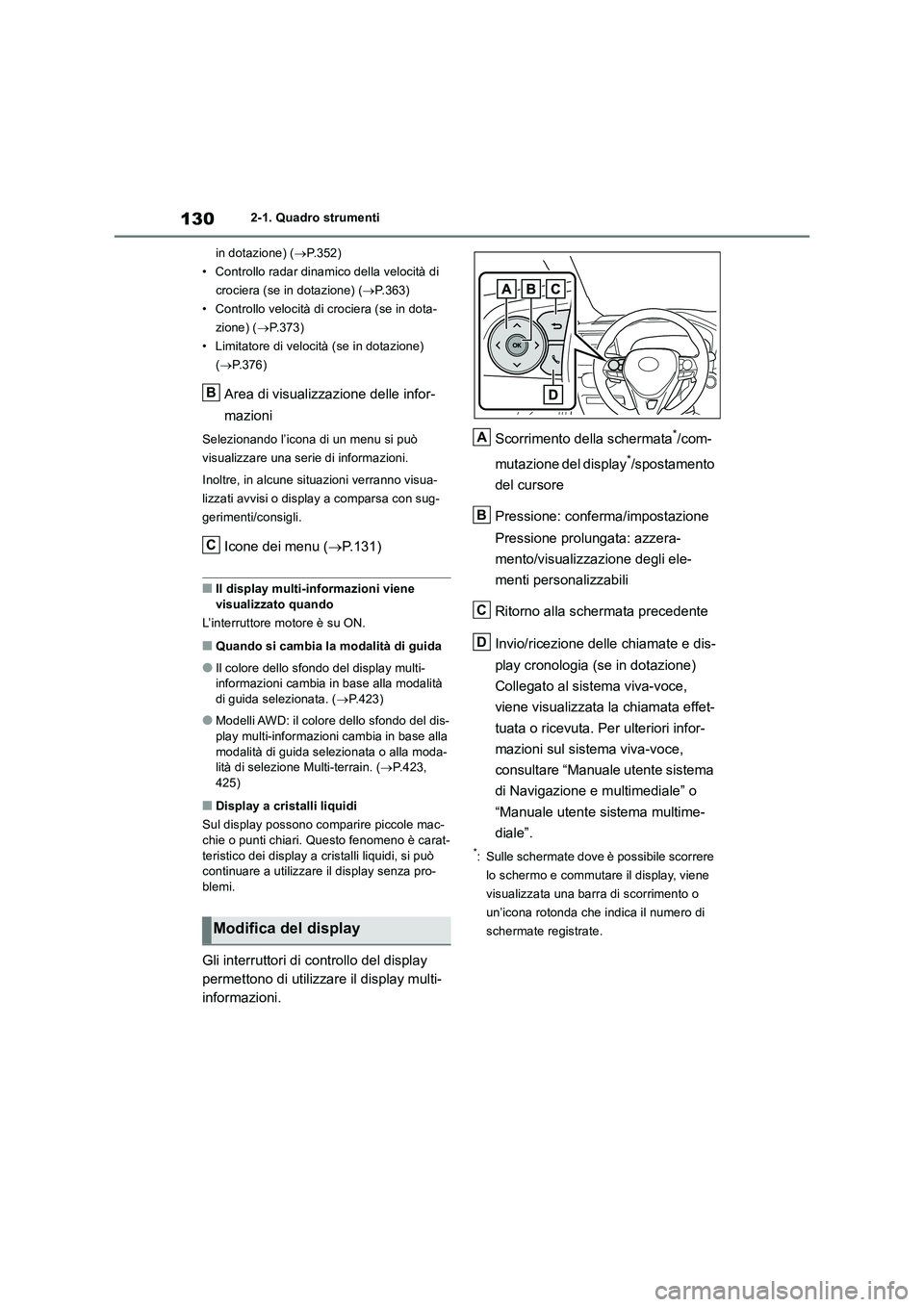

1302-1. Quadro strumenti
in dotazione) (P.352)
• Controllo radar dinamico della velocità di
crociera (se in dotazione) (P.363)
• Controllo velocità di crociera (se in dota-
zione) (P.373)
• Limitatore di velocità (se in dotazione)
(P.376)
Area di visualizzazione delle infor-
mazioni
Selezionando l’icona di un menu si può
visualizzare una serie di informazioni.
Inoltre, in alcune situazioni verranno visua-
lizzati avvisi o display a comparsa con sug-
gerimenti/consigli.
Icone dei menu (P.131)
■Il display multi-informazioni viene
visualizzato quando
L’interruttore motore è su ON.
■Quando si cambia la modalità di guida
●Il colore dello sfondo del display multi-
informazioni cambia in base alla modalità
di guida selezionata. (P.423)
●Modelli AWD: il colore dello sfondo del dis-
play multi-informazioni cambia in base alla
modalità di guida selezionata o alla moda-
lità di selezione Multi-terrain. (P.423,
425)
■Display a cristalli liquidi
Sul display possono comparire piccole mac-
chie o punti chiari. Questo fenomeno è carat-
teristico dei display a cristalli liquidi, si può
continuare a utilizzare il display senza pro-
blemi.
Gli interruttori di controllo del display
permettono di utilizzare il display multi-
informazioni.Scorrimento della schermata
*/com-
mutazione del display
*/spostamento
del cursore
Pressione: conferma/impostazione
Pressione prolungata: azzera-
mento/visualizzazione degli ele-
menti personalizzabili
Ritorno alla schermata precedente
Invio/ricezione delle chiamate e dis-
play cronologia (se in dotazione)
Collegato al sistema viva-voce,
viene visualizzata la chiamata effet-
tuata o ricevuta. Per ulteriori infor-
mazioni sul sistema viva-voce,
consultare “Manuale utente sistema
di Navigazione e multimediale” o
“Manuale utente sistema multime-
diale”.
*: Sulle schermate dove è possibile scorrere
lo schermo e commutare il display, viene
visualizzata una barra di scorrimento o
un’icona rotonda che indica il numero di
schermate registrate.
Modifica del display
B
C
A
B
C
D
