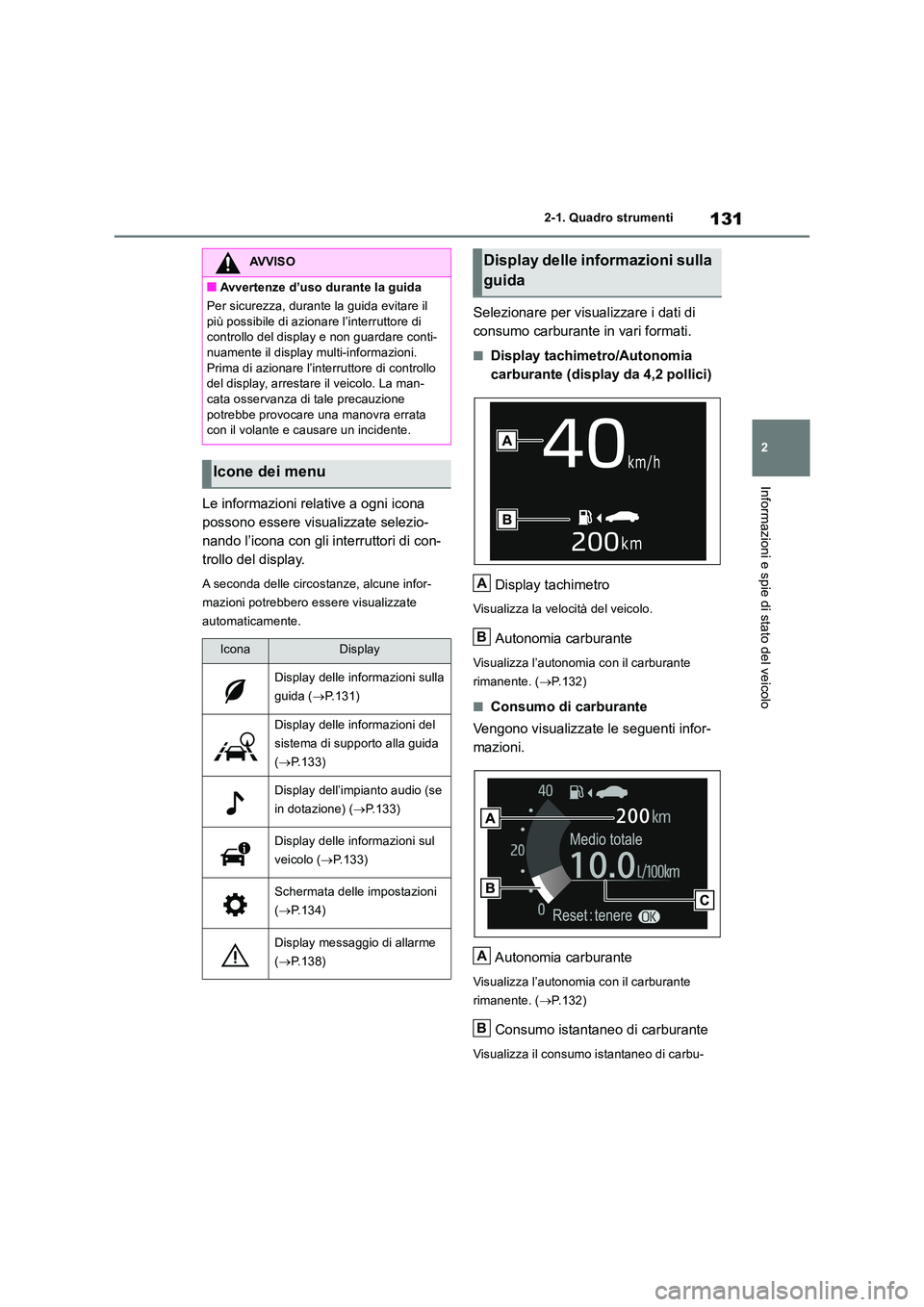

131
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Le informazioni relative a ogni icona
possono essere visualizzate selezio-
nando l’icona con gli interruttori di con-
trollo del display.
A seconda delle circostanze, alcune infor-
mazioni potrebbero essere visualizzate
automaticamente.
Selezionare per visualizzare i dati di
consumo carburante in vari formati.
■Display tachimetro/Autonomia
carburante (display da 4,2 pollici)
Display tachimetro
Visualizza la velocità del veicolo.
Autonomia carburante
Visualizza l’autonomia con il carburante
rimanente. ( P.132)
■Consumo di carburante
Vengono visualizzate le seguenti infor-
mazioni.
Autonomia carburante
Visualizza l’autonomia con il carburante
rimanente. ( P.132)
Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carbu-
AVVISO
■Avvertenze d’uso durante la guida
Per sicurezza, durante la guida evitare il
più possibile di azionare l’interruttore di controllo del display e non guardare conti-nuamente il display multi-informazioni.
Prima di azionare l’interruttore di controllo del display, arrestare il veicolo. La man-cata osservanza di tale precauzione
potrebbe provocare una manovra errata con il volante e causare un incidente.
Icone dei menu
IconaDisplay
Display delle informazioni sulla
guida ( P.131)
Display delle informazioni del
sistema di supporto alla guida
( P.133)
Display dell’impianto audio (se
in dotazione) ( P.133)
Display delle informazioni sul
veicolo ( P.133)
Schermata delle impostazioni
( P.134)
Display messaggio di allarme
( P.138)
Display delle informazioni sulla
guida
A
B
A
B

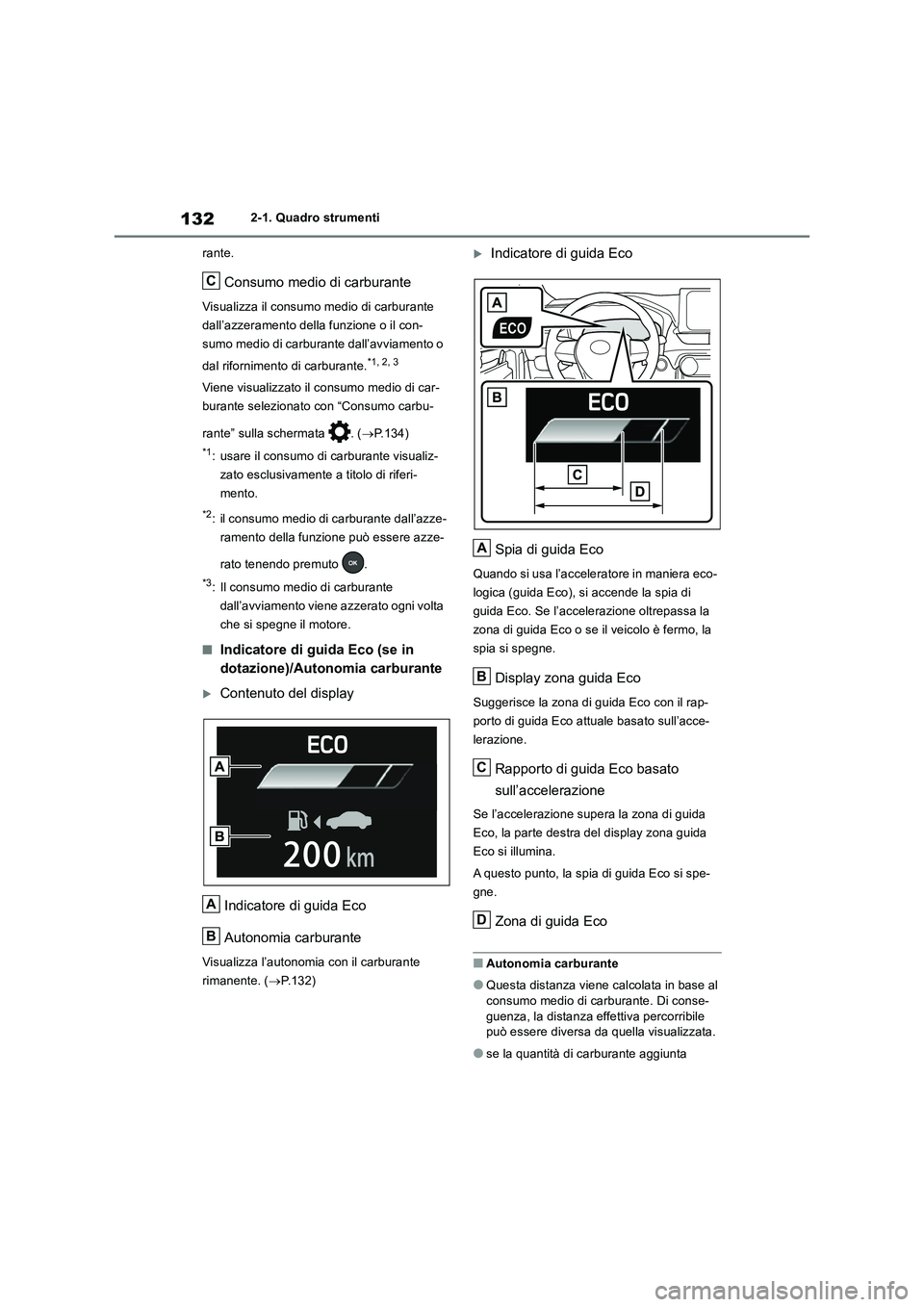

1322-1. Quadro strumenti
rante.
Consumo medio di carburante
Visualizza il consumo medio di carburante
dall’azzeramento della funzione o il con-
sumo medio di carburante dall’avviamento o
dal rifornimento di carburante.
*1, 2, 3
Viene visualizzato il consumo medio di car-
burante selezionato con “Consumo carbu-
rante” sulla schermata . (P.134)
*1: usare il consumo di carburante visualiz-
zato esclusivamente a titolo di riferi-
mento.
*2: il consumo medio di carburante dall’azze-
ramento della funzione può essere azze-
rato tenendo premuto .
*3: Il consumo medio di carburante
dall’avviamento viene azzerato ogni volta
che si spegne il motore.
■Indicatore di guida Eco (se in
dotazione)/Autonomia carburante
Contenuto del display
Indicatore di guida Eco
Autonomia carburante
Visualizza l’autonomia con il carburante
rimanente. (P.132)
Indicatore di guida Eco
Spia di guida Eco
Quando si usa l’acceleratore in maniera eco-
logica (guida Eco), si accende la spia di
guida Eco. Se l’accelerazione oltrepassa la
zona di guida Eco o se il veicolo è fermo, la
spia si spegne.
Display zona guida Eco
Suggerisce la zona di guida Eco con il rap-
porto di guida Eco attuale basato sull’acce-
lerazione.
Rapporto di guida Eco basato
sull’accelerazione
Se l’accelerazione supera la zona di guida
Eco, la parte destra del display zona guida
Eco si illumina.
A questo punto, la spia di guida Eco si spe-
gne.
Zona di guida Eco
■Autonomia carburante
●Questa distanza viene calcolata in base al
consumo medio di carburante. Di conse-
guenza, la distanza effettiva percorribile
può essere diversa da quella visualizzata.
●se la quantità di carburante aggiunta
C
A
B
A
B
C
D

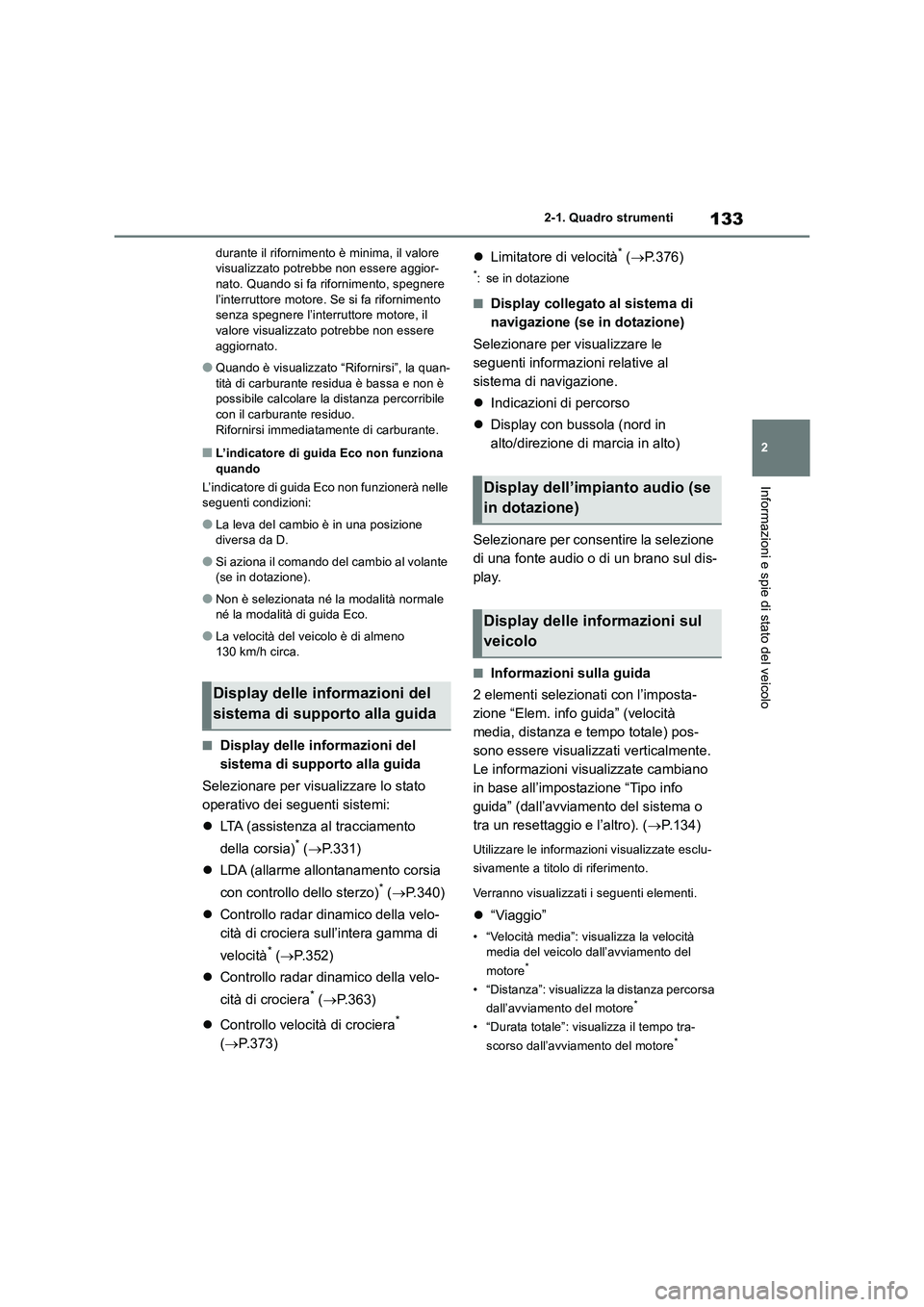

133
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
durante il rifornimento è minima, il valore
visualizzato potrebbe non essere aggior-
nato. Quando si fa rifornimento, spegnere
l’interruttore motore. Se si fa rifornimento
senza spegnere l’interruttore motore, il
valore visualizzato potrebbe non essere
aggiornato.
●Quando è visualizzato “Rifornirsi”, la quan-
tità di carburante residua è bassa e non è
possibile calcolare la distanza percorribile
con il carburante residuo.
Rifornirsi immediatamente di carburante.
■L’indicatore di guida Eco non funziona
quando
L’indicatore di guida Eco non funzionerà nelle
seguenti condizioni:
●La leva del cambio è in una posizione
diversa da D.
●Si aziona il comando del cambio al volante
(se in dotazione).
●Non è selezionata né la modalità normale
né la modalità di guida Eco.
●La velocità del veicolo è di almeno
130 km/h circa.
■Display delle informazioni del
sistema di supporto alla guida
Selezionare per visualizzare lo stato
operativo dei seguenti sistemi:
LTA (assistenza al tracciamento
della corsia)
* (P.331)
LDA (allarme allontanamento corsia
con controllo dello sterzo)
* (P.340)
Controllo radar dinamico della velo-
cità di crociera sull’intera gamma di
velocità
* (P.352)
Controllo radar dinamico della velo-
cità di crociera
* (P.363)
Controllo velocità di crociera
*
(P.373)Limitatore di velocità
* (P.376)
*: se in dotazione
■Display collegato al sistema di
navigazione (se in dotazione)
Selezionare per visualizzare le
seguenti informazioni relative al
sistema di navigazione.
Indicazioni di percorso
Display con bussola (nord in
alto/direzione di marcia in alto)
Selezionare per consentire la selezione
di una fonte audio o di un brano sul dis-
play.
■Informazioni sulla guida
2 elementi selezionati con l’imposta-
zione “Elem. info guida” (velocità
media, distanza e tempo totale) pos-
sono essere visualizzati verticalmente.
Le informazioni visualizzate cambiano
in base all’impostazione “Tipo info
guida” (dall’avviamento del sistema o
tra un resettaggio e l’altro). (P.134)
Utilizzare le informazioni visualizzate esclu-
sivamente a titolo di riferimento.
Verranno visualizzati i seguenti elementi.
“Viaggio”
• “Velocità media”: visualizza la velocità
media del veicolo dall’avviamento del
motore
*
• “Distanza”: visualizza la distanza percorsa
dall’avviamento del motore*
• “Durata totale”: visualizza il tempo tra-
scorso dall’avviamento del motore*
Display delle informazioni del
sistema di supporto alla guida
Display dell’impianto audio (se
in dotazione)
Display delle informazioni sul
veicolo

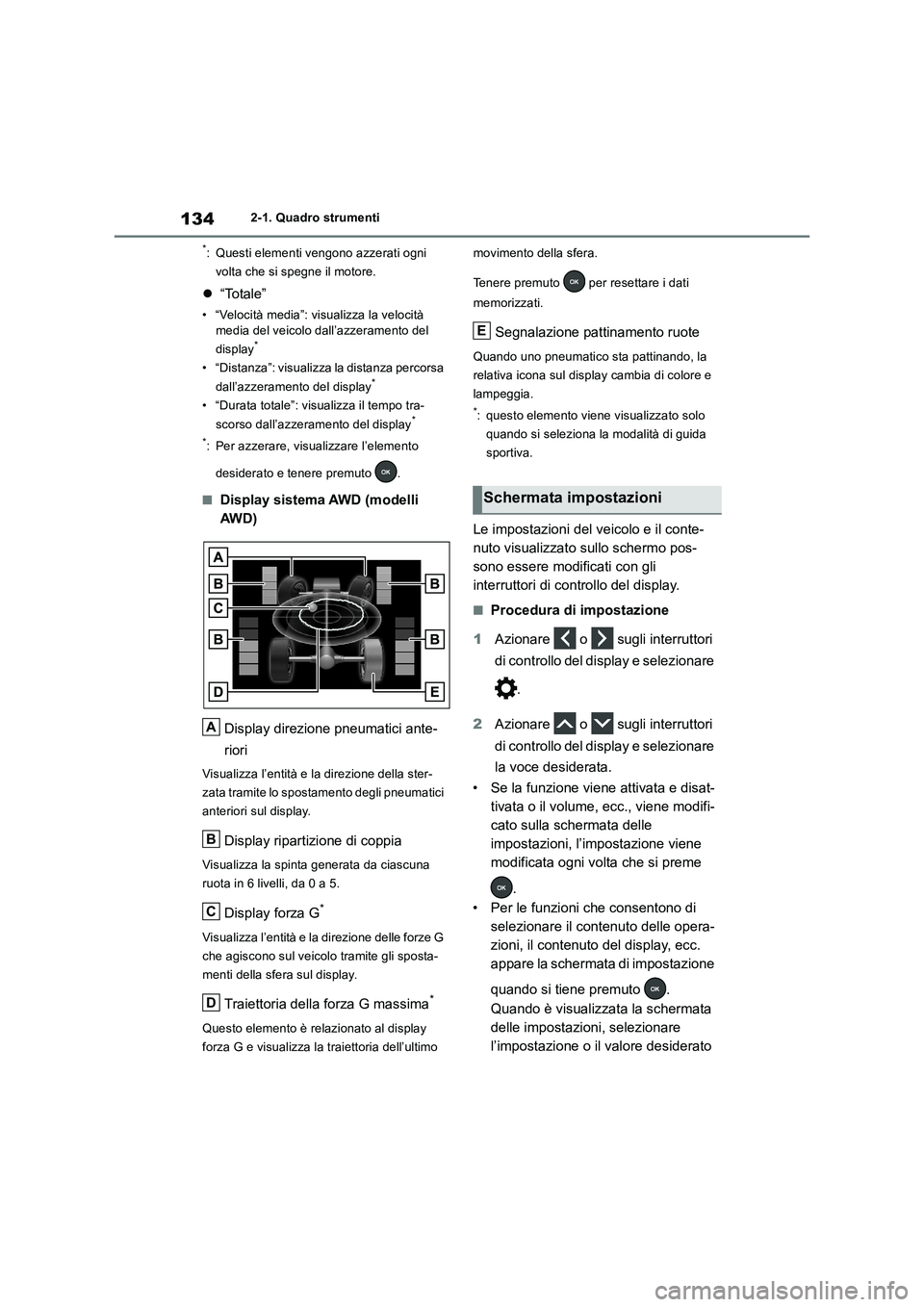

1342-1. Quadro strumenti
*: Questi elementi vengono azzerati ogni
volta che si spegne il motore.
“Totale”
• “Velocità media”: visualizza la velocità
media del veicolo dall’azzeramento del
display
*
• “Distanza”: visualizza la distanza percorsa
dall’azzeramento del display*
• “Durata totale”: visualizza il tempo tra-
scorso dall’azzeramento del display*
*
: Per azzerare, visualizzare l’elemento
desiderato e tenere premuto .
■Display sistema AWD (modelli
AWD )
Display direzione pneumatici ante-
riori
Visualizza l’entità e la direzione della ster-
zata tramite lo spostamento degli pneumatici
anteriori sul display.
Display ripartizione di coppia
Visualizza la spinta generata da ciascuna
ruota in 6 livelli, da 0 a 5.
Display forza G*
Visualizza l’entità e la direzione delle forze G
che agiscono sul veicolo tramite gli sposta-
menti della sfera sul display.
Traiettoria della forza G massima*
Questo elemento è relazionato al display
forza G e visualizza la traiettoria dell’ultimo movimento della sfera.
Tenere premuto per resettare i dati
memorizzati.
Segnalazione pattinamento ruote
Quando uno pneumatico sta pattinando, la
relativa icona sul display cambia di colore e
lampeggia.
*: questo elemento viene visualizzato solo
quando si seleziona la modalità di guida
sportiva.
Le impostazioni del veicolo e il conte-
nuto visualizzato sullo schermo pos-
sono essere modificati con gli
interruttori di controllo del display.
■Procedura di impostazione
1Azionare o sugli interruttori
di controllo del display e selezionare
.
2Azionare o sugli interruttori
di controllo del display e selezionare
la voce desiderata.
• Se la funzione viene attivata e disat-
tivata o il volume, ecc., viene modifi-
cato sulla schermata delle
impostazioni, l’impostazione viene
modificata ogni volta che si preme
.
• Per le funzioni che consentono di
selezionare il contenuto delle opera-
zioni, il contenuto del display, ecc.
appare la schermata di impostazione
quando si tiene premuto .
Quando è visualizzata la schermata
delle impostazioni, selezionare
l’impostazione o il valore desiderato
A
B
C
D
Schermata impostazioni
E

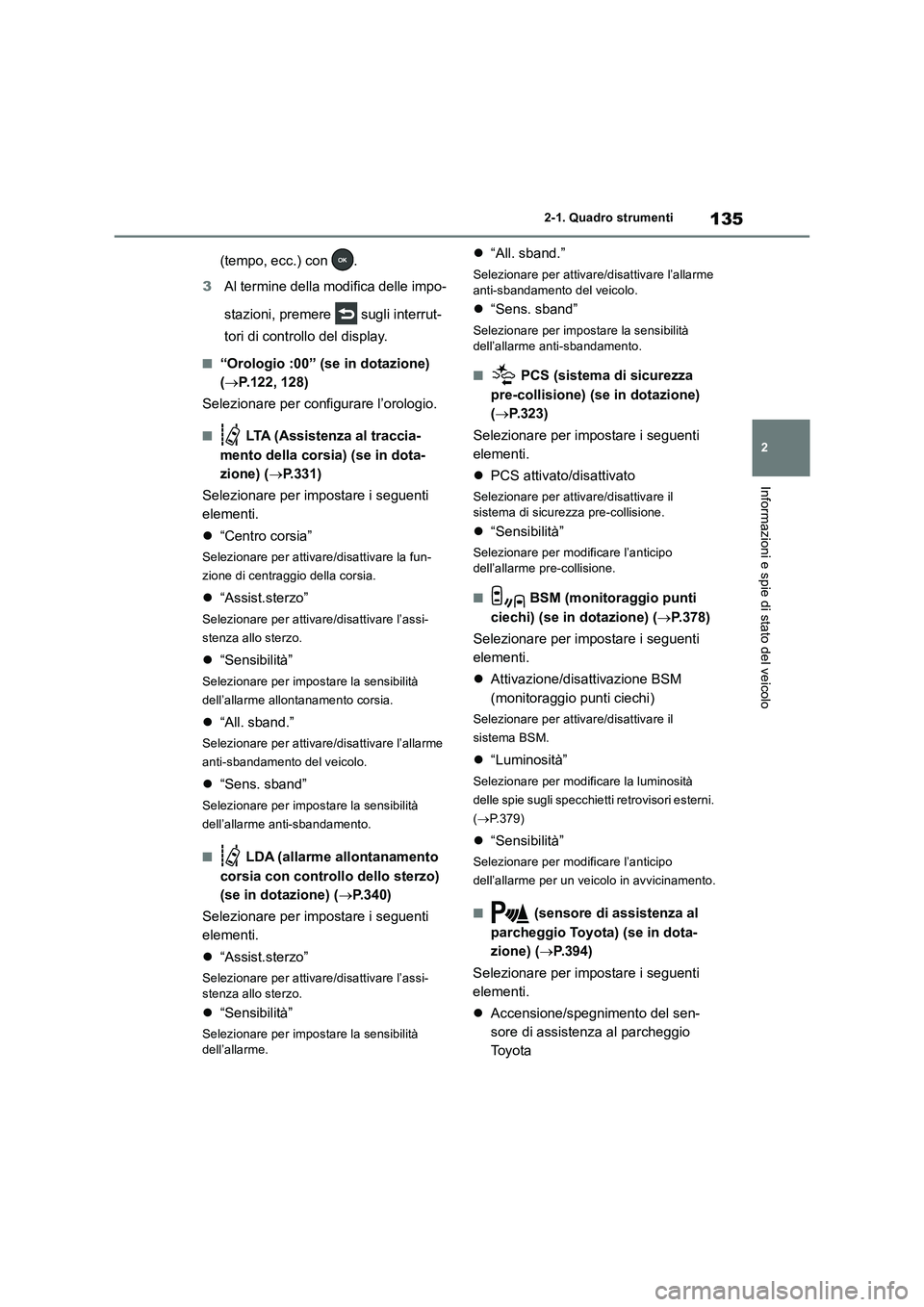

135
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
(tempo, ecc.) con .
3Al termine della modifica delle impo-
stazioni, premere sugli interrut-
tori di controllo del display.
■“Orologio :00” (se in dotazione)
(P.122, 128)
Selezionare per configurare l’orologio.
■ LTA (Assistenza al traccia-
mento della corsia) (se in dota-
zione) (P.331)
Selezionare per impostare i seguenti
elementi.
“Centro corsia”
Selezionare per attivare/disattivare la fun-
zione di centraggio della corsia.
“Assist.sterzo”
Selezionare per attivare/disattivare l’assi-
stenza allo sterzo.
“Sensibilità”
Selezionare per impostare la sensibilità
dell’allarme allontanamento corsia.
“All. sband.”
Selezionare per attivare/disattivare l’allarme
anti-sbandamento del veicolo.
“Sens. sband”
Selezionare per impostare la sensibilità
dell’allarme anti-sbandamento.
■ LDA (allarme allontanamento
corsia con controllo dello sterzo)
(se in dotazione) (P.340)
Selezionare per impostare i seguenti
elementi.
“Assist.sterzo”
Selezionare per attivare/disattivare l’assi-
stenza allo sterzo.
“Sensibilità”
Selezionare per impostare la sensibilità
dell’allarme.
“All. sband.”
Selezionare per attivare/disattivare l’allarme
anti-sbandamento del veicolo.
“Sens. sband”
Selezionare per impostare la sensibilità
dell’allarme anti-sbandamento.
■ PCS (sistema di sicurezza
pre-collisione) (se in dotazione)
(P.323)
Selezionare per impostare i seguenti
elementi.
PCS attivato/disattivato
Selezionare per attivare/disattivare il
sistema di sicurezza pre-collisione.
“Sensibilità”
Selezionare per modificare l’anticipo
dell’allarme pre-collisione.
■ BSM (monitoraggio punti
ciechi) (se in dotazione) (P.378)
Selezionare per impostare i seguenti
elementi.
Attivazione/disattivazione BSM
(monitoraggio punti ciechi)
Selezionare per attivare/disattivare il
sistema BSM.
“Luminosità”
Selezionare per modificare la luminosità
delle spie sugli specchietti retrovisori esterni.
(P.379)
“Sensibilità”
Selezionare per modificare l’anticipo
dell’allarme per un veicolo in avvicinamento.
■ (sensore di assistenza al
parcheggio Toyota) (se in dota-
zione) (P.394)
Selezionare per impostare i seguenti
elementi.
Accensione/spegnimento del sen-
sore di assistenza al parcheggio
To y o t a

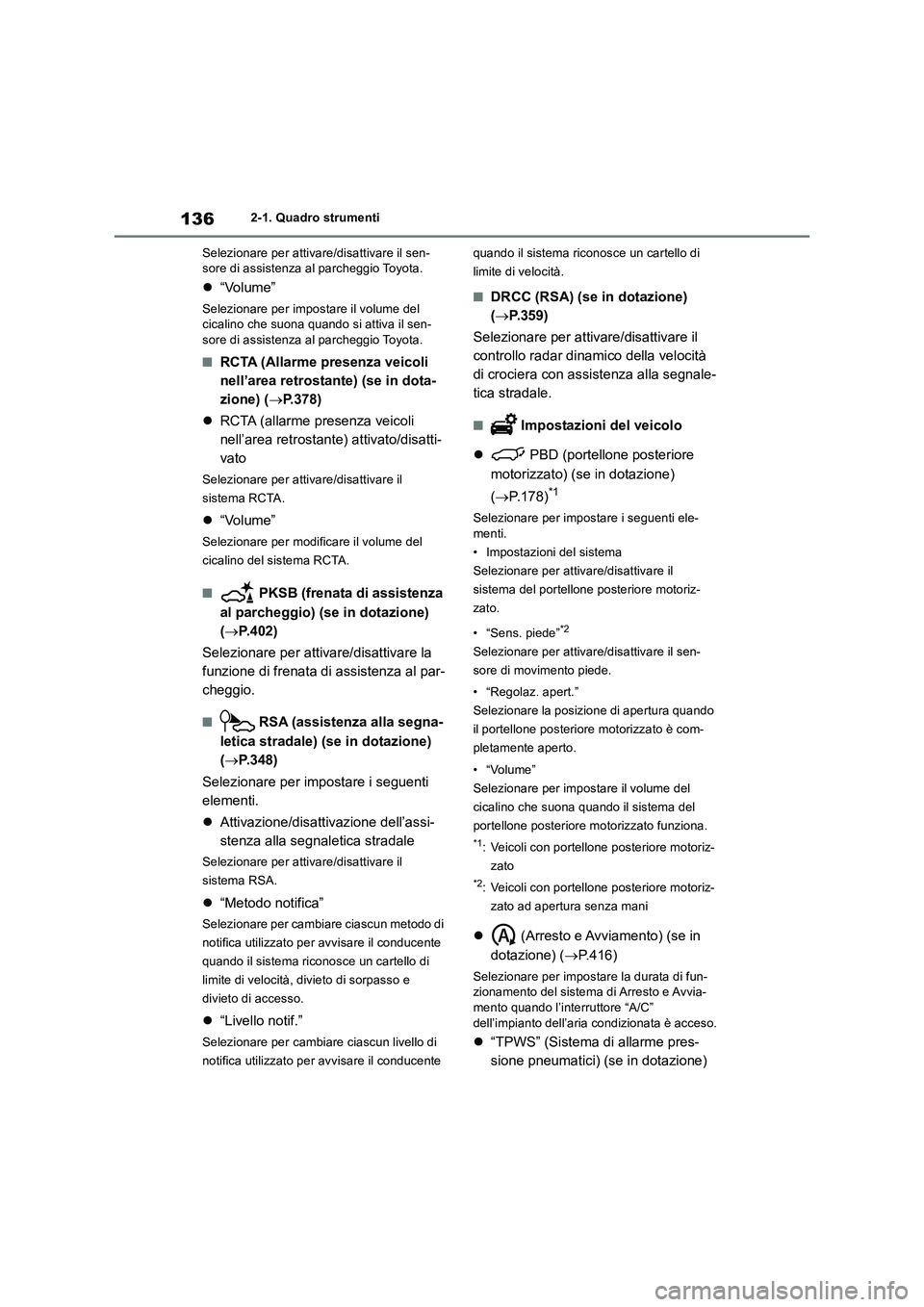

1362-1. Quadro strumenti
Selezionare per attivare/disattivare il sen-
sore di assistenza al parcheggio Toyota.
“Volume”
Selezionare per impostare il volume del
cicalino che suona quando si attiva il sen-
sore di assistenza al parcheggio Toyota.
■RCTA (Allarme presenza veicoli
nell’area retrostante) (se in dota-
zione) (P.378)
RCTA (allarme presenza veicoli
nell’area retrostante) attivato/disatti-
vato
Selezionare per attivare/disattivare il
sistema RCTA.
“Volume”
Selezionare per modificare il volume del
cicalino del sistema RCTA.
■ PKSB (frenata di assistenza
al parcheggio) (se in dotazione)
(P.402)
Selezionare per attivare/disattivare la
funzione di frenata di assistenza al par-
cheggio.
■ RSA (assistenza alla segna-
letica stradale) (se in dotazione)
(P.348)
Selezionare per impostare i seguenti
elementi.
Attivazione/disattivazione dell’assi-
stenza alla segnaletica stradale
Selezionare per attivare/disattivare il
sistema RSA.
“Metodo notifica”
Selezionare per cambiare ciascun metodo di
notifica utilizzato per avvisare il conducente
quando il sistema riconosce un cartello di
limite di velocità, divieto di sorpasso e
divieto di accesso.
“Livello notif.”
Selezionare per cambiare ciascun livello di
notifica utilizzato per avvisare il conducente quando il sistema riconosce un cartello di
limite di velocità.
■DRCC (RSA) (se in dotazione)
(P.359)
Selezionare per attivare/disattivare il
controllo radar dinamico della velocità
di crociera con assistenza alla segnale-
tica stradale.
■ Impostazioni del veicolo
 PBD (portellone posteriore
motorizzato) (se in dotazione)
(P.178)
*1
Selezionare per impostare i seguenti ele-
menti.
• Impostazioni del sistema
Selezionare per attivare/disattivare il
sistema del portellone posteriore motoriz-
zato.
• “Sens. piede”
*2
Selezionare per attivare/disattivare il sen-
sore di movimento piede.
• “Regolaz. apert.”
Selezionare la posizione di apertura quando
il portellone posteriore motorizzato è com-
pletamente aperto.
•“Volume”
Selezionare per impostare il volume del
cicalino che suona quando il sistema del
portellone posteriore motorizzato funziona.
*1: Veicoli con portellone posteriore motoriz-
zato
*2: Veicoli con portellone posteriore motoriz-
zato ad apertura senza mani
 (Arresto e Avviamento) (se in
dotazione) (P.416)
Selezionare per impostare la durata di fun-
zionamento del sistema di Arresto e Avvia-
mento quando l’interruttore “A/C”
dell’impianto dell’aria condizionata è acceso.
“TPWS” (Sistema di allarme pres-
sione pneumatici) (se in dotazione)

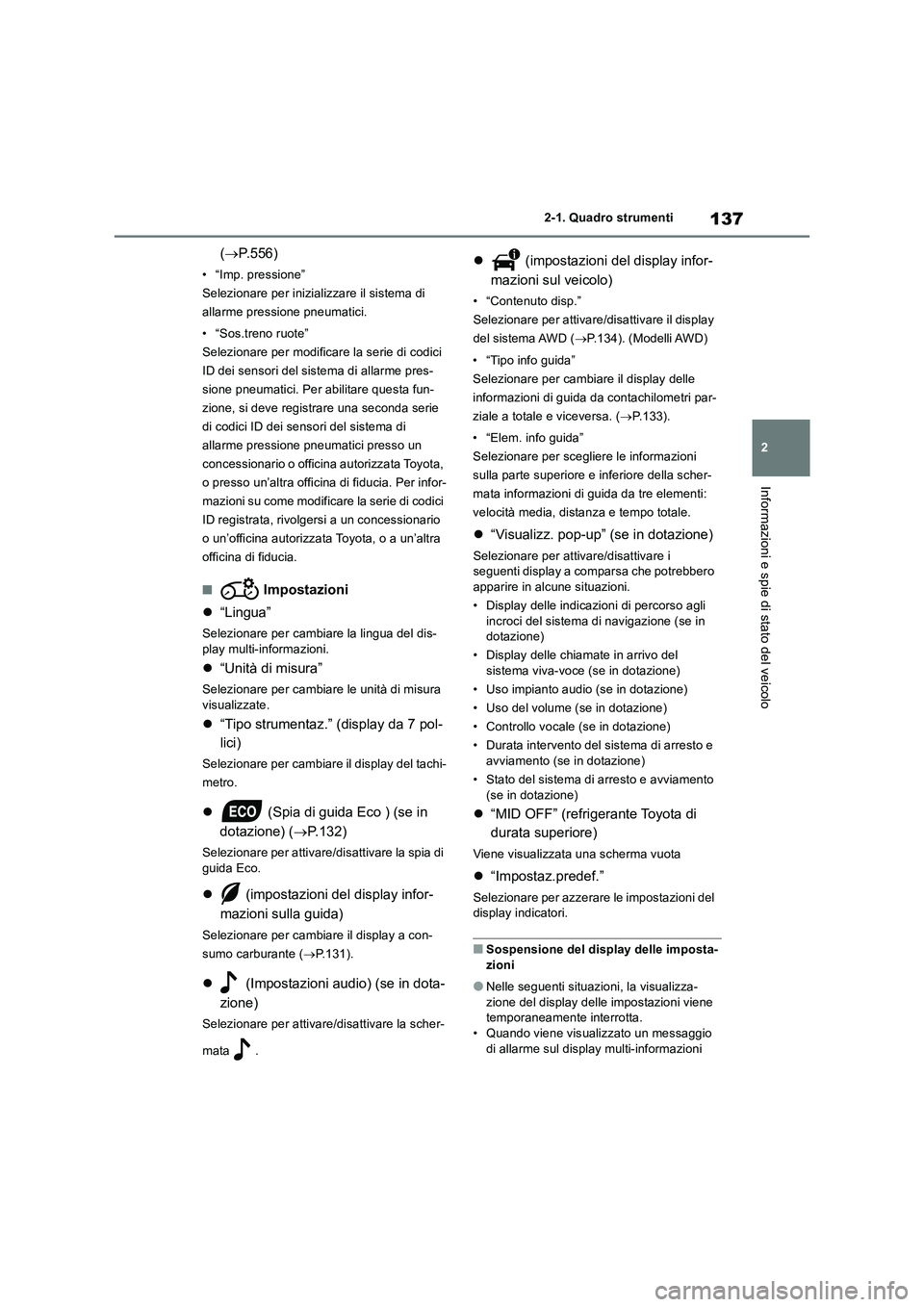

137
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
(P.556)
• “Imp. pressione”
Selezionare per inizializzare il sistema di
allarme pressione pneumatici.
• “Sos.treno ruote”
Selezionare per modificare la serie di codici
ID dei sensori del sistema di allarme pres-
sione pneumatici. Per abilitare questa fun-
zione, si deve registrare una seconda serie
di codici ID dei sensori del sistema di
allarme pressione pneumatici presso un
concessionario o officina autorizzata Toyota,
o presso un’altra officina di fiducia. Per infor-
mazioni su come modificare la serie di codici
ID registrata, rivolgersi a un concessionario
o un’officina autorizzata Toyota, o a un’altra
officina di fiducia.
■ Impostazioni
“Lingua”
Selezionare per cambiare la lingua del dis-
play multi-informazioni.
“Unità di misura”
Selezionare per cambiare le unità di misura
visualizzate.
“Tipo strumentaz.” (display da 7 pol-
lici)
Selezionare per cambiare il display del tachi-
metro.
 (Spia di guida Eco ) (se in
dotazione) (P.132)
Selezionare per attivare/disattivare la spia di
guida Eco.
 (impostazioni del display infor-
mazioni sulla guida)
Selezionare per cambiare il display a con-
sumo carburante (P.131).
 (Impostazioni audio) (se in dota-
zione)
Selezionare per attivare/disattivare la scher-
mata .
 (impostazioni del display infor-
mazioni sul veicolo)
• “Contenuto disp.”
Selezionare per attivare/disattivare il display
del sistema AWD (P.134). (Modelli AWD)
• “Tipo info guida”
Selezionare per cambiare il display delle
informazioni di guida da contachilometri par-
ziale a totale e viceversa. (P.133).
• “Elem. info guida”
Selezionare per scegliere le informazioni
sulla parte superiore e inferiore della scher-
mata informazioni di guida da tre elementi:
velocità media, distanza e tempo totale.
“Visualizz. pop-up” (se in dotazione)
Selezionare per attivare/disattivare i
seguenti display a comparsa che potrebbero
apparire in alcune situazioni.
• Display delle indicazioni di percorso agli
incroci del sistema di navigazione (se in
dotazione)
• Display delle chiamate in arrivo del
sistema viva-voce (se in dotazione)
• Uso impianto audio (se in dotazione)
• Uso del volume (se in dotazione)
• Controllo vocale (se in dotazione)
• Durata intervento del sistema di arresto e
avviamento (se in dotazione)
• Stato del sistema di arresto e avviamento
(se in dotazione)
“MID OFF” (refrigerante Toyota di
durata superiore)
Viene visualizzata una scherma vuota
“Impostaz.predef.”
Selezionare per azzerare le impostazioni del
display indicatori.
■Sospensione del display delle imposta-
zioni
●Nelle seguenti situazioni, la visualizza-
zione del display delle impostazioni viene
temporaneamente interrotta.
• Quando viene visualizzato un messaggio
di allarme sul display multi-informazioni

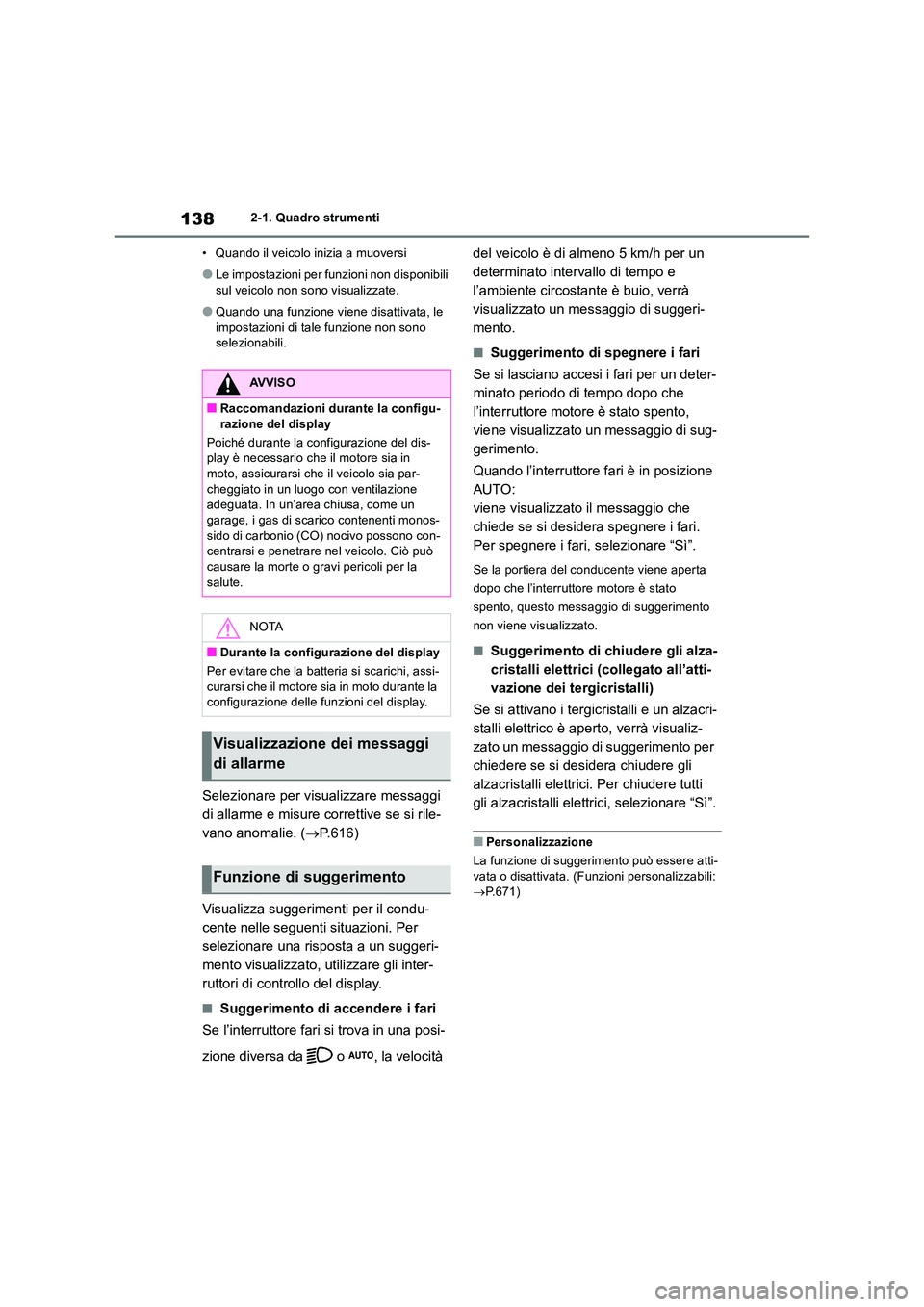

1382-1. Quadro strumenti
• Quando il veicolo inizia a muoversi
●Le impostazioni per funzioni non disponibili
sul veicolo non sono visualizzate.
●Quando una funzione viene disattivata, le
impostazioni di tale funzione non sono selezionabili.
Selezionare per visualizzare messaggi
di allarme e misure correttive se si rile-
vano anomalie. ( P.616)
Visualizza suggerimenti per il condu-
cente nelle seguenti situazioni. Per
selezionare una risposta a un suggeri-
mento visualizzato, utilizzare gli inter-
ruttori di controllo del display.
■Suggerimento di accendere i fari
Se l’interruttore fari si trova in una posi-
zione diversa da o , la velocità
del veicolo è di almeno 5 km/h per un
determinato intervallo di tempo e
l’ambiente circostante è buio, verrà
visualizzato un messaggio di suggeri-
mento.
■Suggerimento di spegnere i fari
Se si lasciano accesi i fari per un deter-
minato periodo di tempo dopo che
l’interruttore motore è stato spento,
viene visualizzato un messaggio di sug-
gerimento.
Quando l’interruttore fari è in posizione
AUTO:
viene visualizzato il messaggio che
chiede se si desidera spegnere i fari.
Per spegnere i fari, selezionare “Sì”.
Se la portiera del conducente viene aperta
dopo che l’interruttore motore è stato
spento, questo messaggio di suggerimento
non viene visualizzato.
■Suggerimento di chiudere gli alza-
cristalli elettrici (collegato all’atti-
vazione dei tergicristalli)
Se si attivano i tergicristalli e un alzacri-
stalli elettrico è aperto, verrà visualiz-
zato un messaggio di suggerimento per
chiedere se si desidera chiudere gli
alzacristalli elettrici. Per chiudere tutti
gli alzacristalli elettrici, selezionare “Sì”.
■Personalizzazione
La funzione di suggerimento può essere atti-
vata o disattivata. (Funzioni personalizzabili:  P.671)
AVVISO
■Raccomandazioni durante la configu-
razione del display
Poiché durante la configurazione del dis- play è necessario che il motore sia in moto, assicurarsi che il veicolo sia par-
cheggiato in un luogo con ventilazione adeguata. In un’area chiusa, come un garage, i gas di scarico contenenti monos-
sido di carbonio (CO) nocivo possono con- centrarsi e penetrare nel veicolo. Ciò può causare la morte o gravi pericoli per la
salute.
NOTA
■Durante la configurazione del display
Per evitare che la batteria si scarichi, assi-
curarsi che il motore sia in moto durante la configurazione delle funzioni del display.
Visualizzazione dei messaggi
di allarme
Funzione di suggerimento

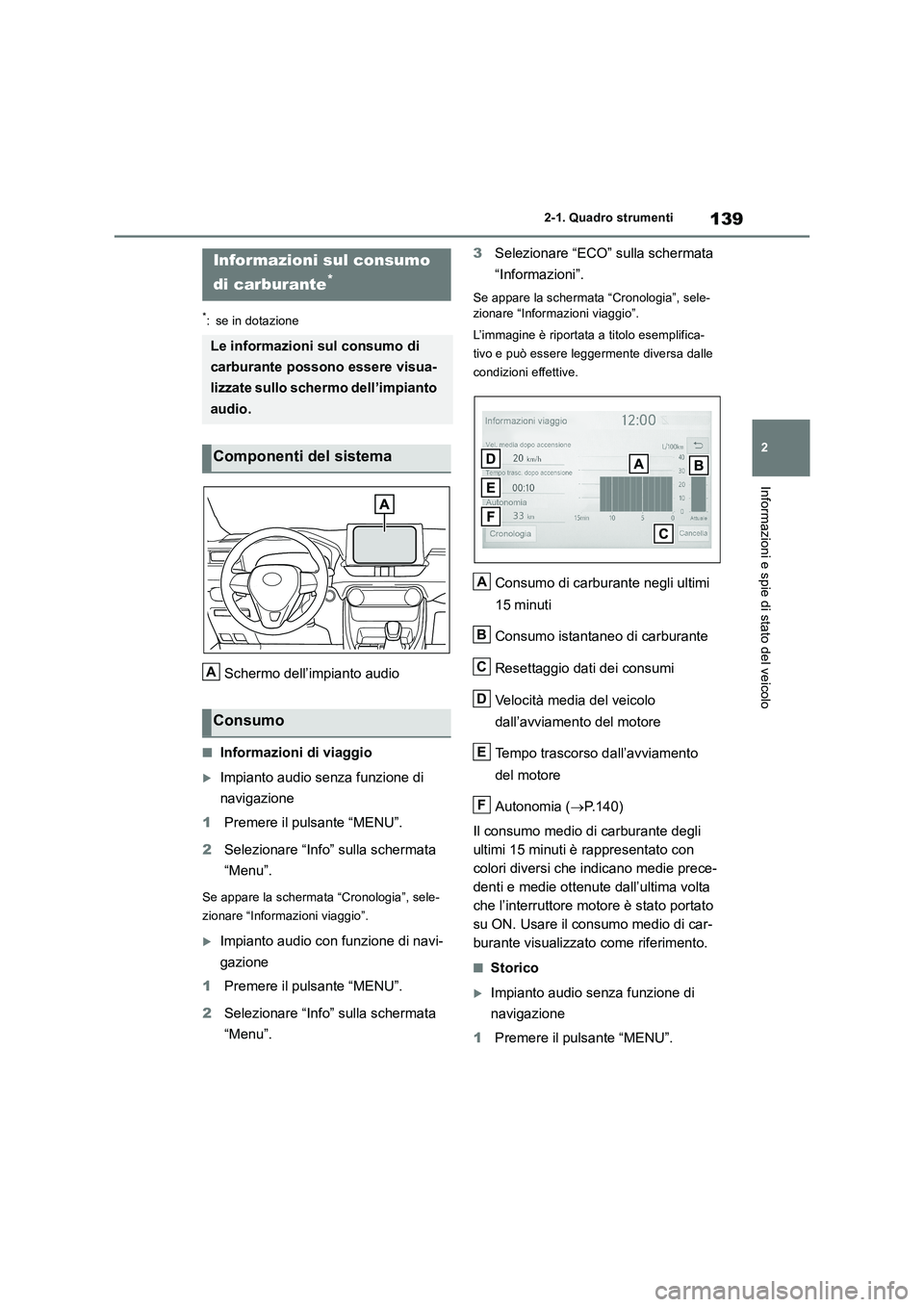

139
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
*: se in dotazione
Schermo dell’impianto audio
■Informazioni di viaggio
Impianto audio senza funzione di
navigazione
1Premere il pulsante “MENU”.
2Selezionare “Info” sulla schermata
“Menu”.
Se appare la schermata “Cronologia”, sele-
zionare “Informazioni viaggio”.
Impianto audio con funzione di navi-
gazione
1Premere il pulsante “MENU”.
2Selezionare “Info” sulla schermata
“Menu”.3Selezionare “ECO” sulla schermata
“Informazioni”.
Se appare la schermata “Cronologia”, sele-
zionare “Informazioni viaggio”.
L’immagine è riportata a titolo esemplifica-
tivo e può essere leggermente diversa dalle
condizioni effettive.
Consumo di carburante negli ultimi
15 minuti
Consumo istantaneo di carburante
Resettaggio dati dei consumi
Velocità media del veicolo
dall’avviamento del motore
Tempo trascorso dall’avviamento
del motore
Autonomia (P.140)
Il consumo medio di carburante degli
ultimi 15 minuti è rappresentato con
colori diversi che indicano medie prece-
denti e medie ottenute dall’ultima volta
che l’interruttore motore è stato portato
su ON. Usare il consumo medio di car-
burante visualizzato come riferimento.
■Storico
Impianto audio senza funzione di
navigazione
1Premere il pulsante “MENU”.
Informazioni sul consumo
di carburante
*
Le informazioni sul consumo di
carburante possono essere visua-
lizzate sullo schermo dell’impianto
audio.
Componenti del sistema
Consumo
A
A
B
C
D
E
F

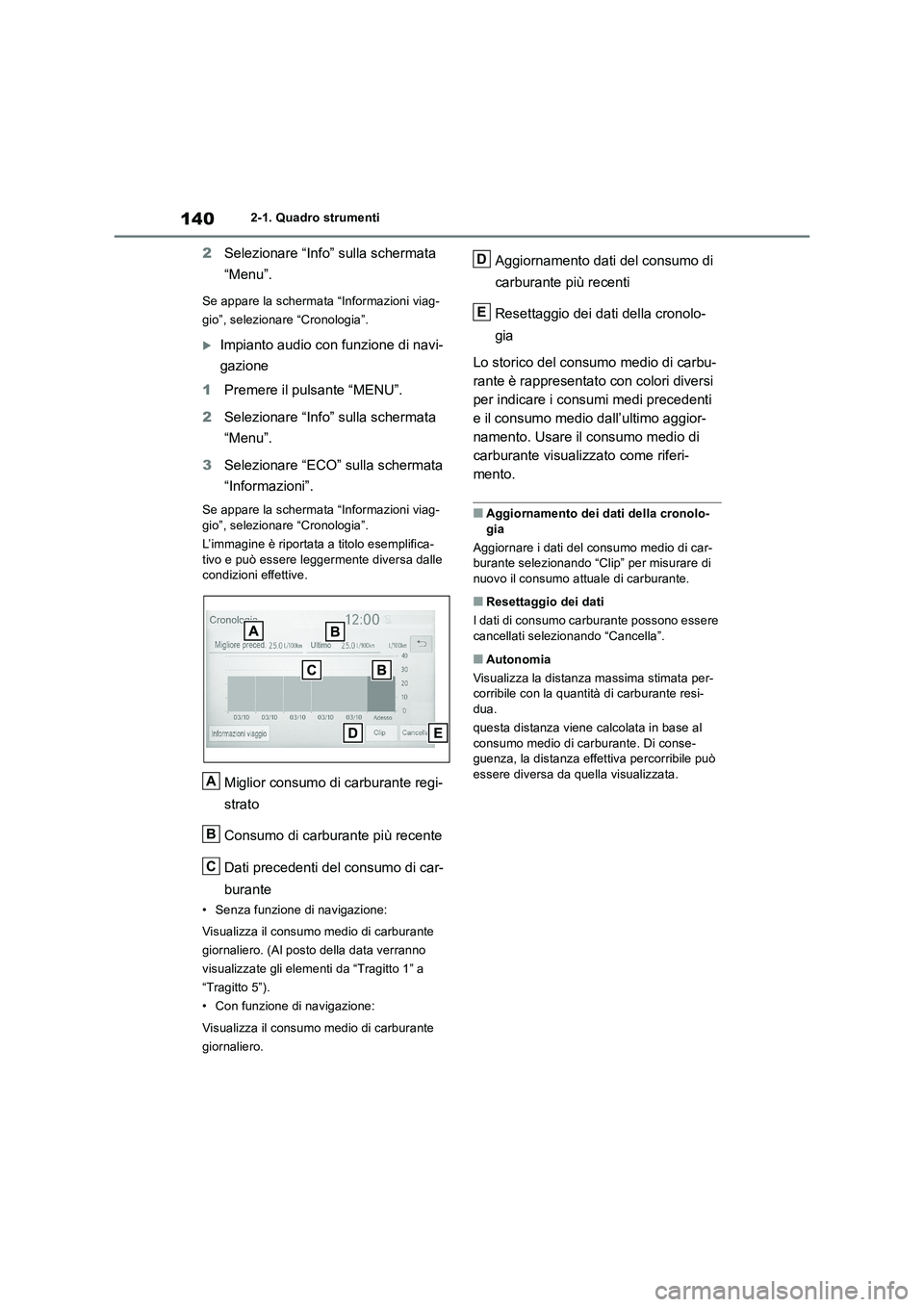

1402-1. Quadro strumenti
2Selezionare “Info” sulla schermata
“Menu”.
Se appare la schermata “Informazioni viag-
gio”, selezionare “Cronologia”.
Impianto audio con funzione di navi-
gazione
1Premere il pulsante “MENU”.
2Selezionare “Info” sulla schermata
“Menu”.
3Selezionare “ECO” sulla schermata
“Informazioni”.
Se appare la schermata “Informazioni viag-
gio”, selezionare “Cronologia”.
L’immagine è riportata a titolo esemplifica-
tivo e può essere leggermente diversa dalle
condizioni effettive.
Miglior consumo di carburante regi-
strato
Consumo di carburante più recente
Dati precedenti del consumo di car-
burante
• Senza funzione di navigazione:
Visualizza il consumo medio di carburante
giornaliero. (Al posto della data verranno
visualizzate gli elementi da “Tragitto 1” a
“Tragitto 5”).
• Con funzione di navigazione:
Visualizza il consumo medio di carburante
giornaliero.
Aggiornamento dati del consumo di
carburante più recenti
Resettaggio dei dati della cronolo-
gia
Lo storico del consumo medio di carbu-
rante è rappresentato con colori diversi
per indicare i consumi medi precedenti
e il consumo medio dall’ultimo aggior-
namento. Usare il consumo medio di
carburante visualizzato come riferi-
mento.
■Aggiornamento dei dati della cronolo-
gia
Aggiornare i dati del consumo medio di car-
burante selezionando “Clip” per misurare di
nuovo il consumo attuale di carburante.
■Resettaggio dei dati
I dati di consumo carburante possono essere
cancellati selezionando “Cancella”.
■Autonomia
Visualizza la distanza massima stimata per-
corribile con la quantità di carburante resi-
dua.
questa distanza viene calcolata in base al
consumo medio di carburante. Di conse-
guenza, la distanza effettiva percorribile può
essere diversa da quella visualizzata.
A
B
C
D
E
