TOYOTA RAV4 2018 Návod na použití (in Czech)

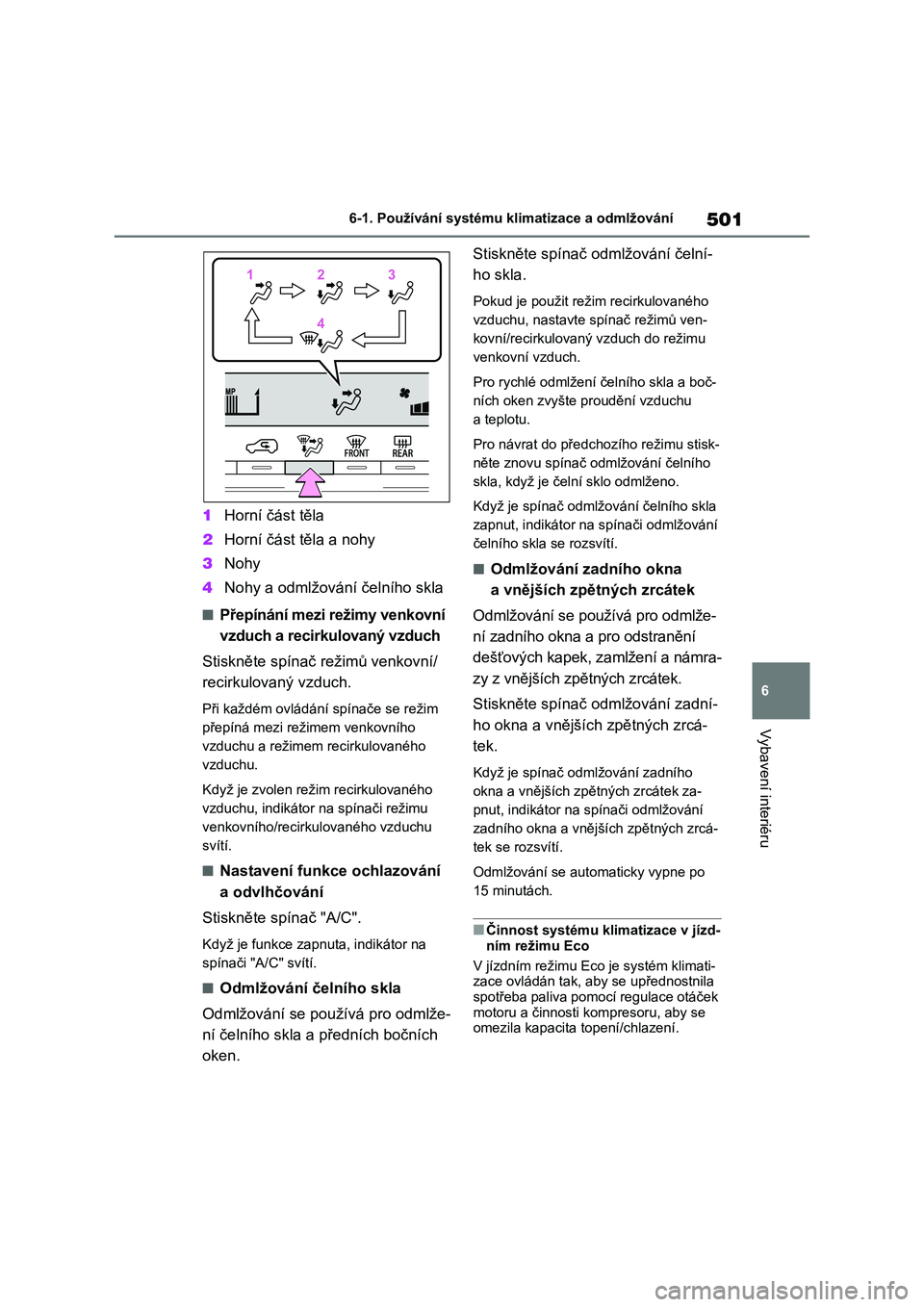

501
6
6-1. Používání systému klimatizace a odmlžování
Vybavení interiéru
1Horní část těla
2Horní část těla a nohy
3Nohy
4Nohy a odmlžování čelního skla
■Přepínání mezi režimy venkovní
vzduch a recirkulovaný vzduch
Stiskněte spínač režimů venkovní/
recirkulovaný vzduch.
Při každém ovládání spínače se režim
přepíná mezi režimem venkovního
vzduchu a režimem recirkulovaného
vzduchu.
Když je zvolen režim recirkulovaného
vzduchu, indikátor na spínači režimu
venkovního/recirkulovaného vzduchu
svítí.
■Nastavení funkce ochlazování
a odvlhčování
Stiskněte spínač "A/C".
Když je funkce zapnuta, indikátor na
spínači "A/C" svítí.
■Odmlžování čelního skla
Odmlžování se používá pro odmlže-
ní čelního skla a předních bočních
oken.
Stiskněte spínač odmlžování čelní-
ho skla.
Pokud je použit režim recirkulovaného
vzduchu, nastavte spínač režimů ven-
kovní/recirkulovaný vzduch do režimu
venkovní vzduch.
Pro rychlé odmlžení čelního skla a boč-
ních oken zvyšte proudění vzduchu
a teplotu.
Pro návrat do předchozího režimu stisk-
něte znovu spínač odmlžování čelního
skla, když je čelní sklo odmlženo.
Když je spínač odmlžování čelního skla
zapnut, indikátor na spínači odmlžování
čelního skla se rozsvítí.
■Odmlžování zadního okna
a vnějších zpětných zrcátek
Odmlžování se používá pro odmlže-
ní zadního okna a pro odstranění
dešťových kapek, zamlžení a námra-
zy z vnějších zpětných zrcátek.
Stiskněte spínač odmlžování zadní-
ho okna a vnějších zpětných zrcá-
tek.
Když je spínač odmlžování zadního
okna a vnějších zpětných zrcátek za-
pnut, indikátor na spínači odmlžování
zadního okna a vnějších zpětných zrcá-
tek se rozsvítí.
Odmlžování se automaticky vypne po
15 minutách.
■Činnost systému klimatizace v jízd-
ním režimu Eco
V jízdním režimu Eco je systém klimati-
zace ovládán tak, aby se upřednostnila
spotřeba paliva pomocí regulace otáček motoru a činnosti kompresoru, aby se
omezila kapacita topení/chlazení.
112233
44

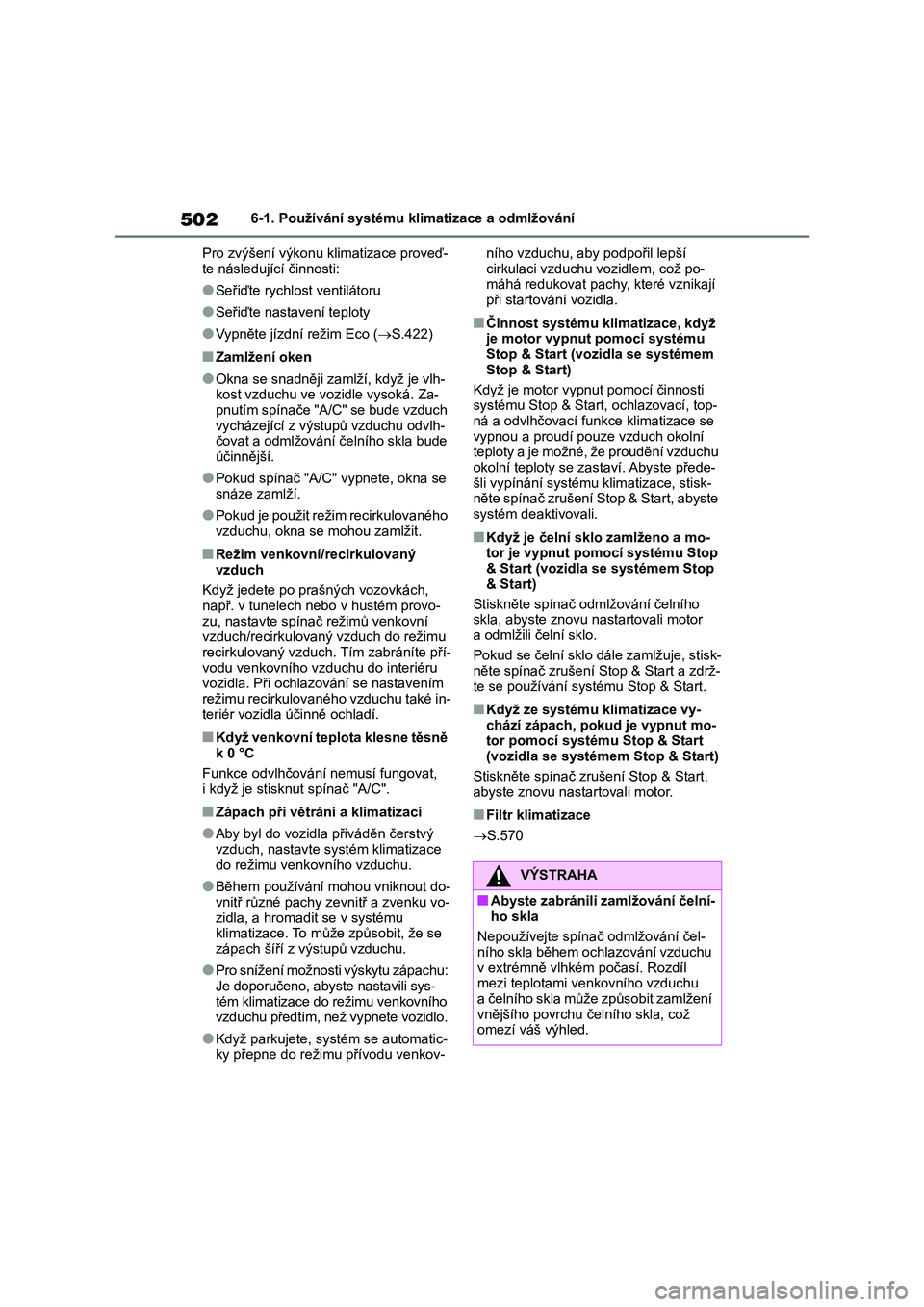

5026-1. Používání systému klimatizace a odmlžování
Pro zvýšení výkonu klimatizace proveď-
te následující činnosti:
●Seřiďte rychlost ventilátoru
●Seřiďte nastavení teploty
●Vypněte jízdní režim Eco (oS.422)
■Zamlžení oken
●Okna se snadněji zamlží, když je vlh-
kost vzduchu ve vozidle vysoká. Za-pnutím spínače "A/C" se bude vzduch
vycházející z výstupů vzduchu odvlh-
čovat a odmlžování čelního skla bude účinnější.
●Pokud spínač "A/C" vypnete, okna se snáze zamlží.
●Pokud je použit režim recirkulovaného vzduchu, okna se mohou zamlžit.
■Režim venkovní/recirkulovaný
vzduch
Když jedete po prašných vozovkách, např. v tunelech nebo v hustém provo-
zu, nastavte spínač režimů venkovní
vzduch/recirkulovaný vzduch do režimu recirkulovaný vzduch. Tím zabráníte pří-
vodu venkovního vzduchu do interiéru
vozidla. Při ochlazování se nastavením režimu recirkulovaného vzduchu také in-
teriér vozidla účinně ochladí.
■Když venkovní teplota klesne těsně
k 0 °C
Funkce odvlhčování nemusí fungovat,
i když je stisknut spínač "A/C".
■Zápach při větrání a klimatizaci
●Aby byl do vozidla přiváděn čerstvý
vzduch, nastavte systém klimatizace
do režimu venkovního vzduchu.
●Během používání mohou vniknout do-
vnitř různé pachy zevnitř a zvenku vo-
zidla, a hromadit se v systému klimatizace. To může způsobit, že se
zápach šíří z výstupů vzduchu.
●Pro snížení možnosti výskytu zápachu:
Je doporučeno, abyste nastavili sys-
tém klimatizace do režimu venkovního vzduchu předtím, než vypnete vozidlo.
●Když parkujete, systém se automatic-ky přepne do režimu přívodu venkov-
ního vzduchu, aby podpořil lepší
cirkulaci vzduchu vozidlem, což po-máhá redukovat pachy, které vznikají
při startování vozidla.
■Činnost systému klimatizace, když
je motor vypnut pomocí systému Stop & Start (vozidla se systémem
Stop & Start)
Když je motor vypnut pomocí činnosti systému Stop & Start, ochlazovací, top-
ná a odvlhčovací funkce klimatizace se
vypnou a proudí pouze vzduch okolní teploty a je možné, že proudění vzduchu
okolní teploty se zastaví. Abyste přede-
šli vypínání systému klimatizace, stisk-něte spínač zrušení Stop & Start, abyste
systém deaktivovali.
■Když je čelní sklo zamlženo a mo-
tor je vypnut pomocí systému Stop & Start (vozidla se systémem Stop
& Start)
Stiskněte spínač odmlžování čelního skla, abyste znovu nastartovali motor
a odmlžili čelní sklo.
Pokud se čelní sklo dále zamlžuje, stisk-něte spínač zrušení Stop & Start a zdrž-
te se používání systému Stop & Start.
■Když ze systému klimatizace vy-
chází zápach, pokud je vypnut mo-tor pomocí systému Stop & Start
(vozidla se systémem Stop & Start)
Stiskněte spínač zrušení Stop & Start, abyste znovu nastartovali motor.
■Filtr klimatizace
oS.570
VÝSTRAHA
■Abyste zabránili zamlžování čelní-
ho skla
Nepoužívejte spínač odmlžování čel-
ního skla během ochlazování vzduchu
v extrémně vlhkém počasí. Rozdíl mezi teplotami venkovního vzduchu
a čelního skla může způsobit zamlžení
vnějšího povrchu čelního skla, což omezí váš výhled.

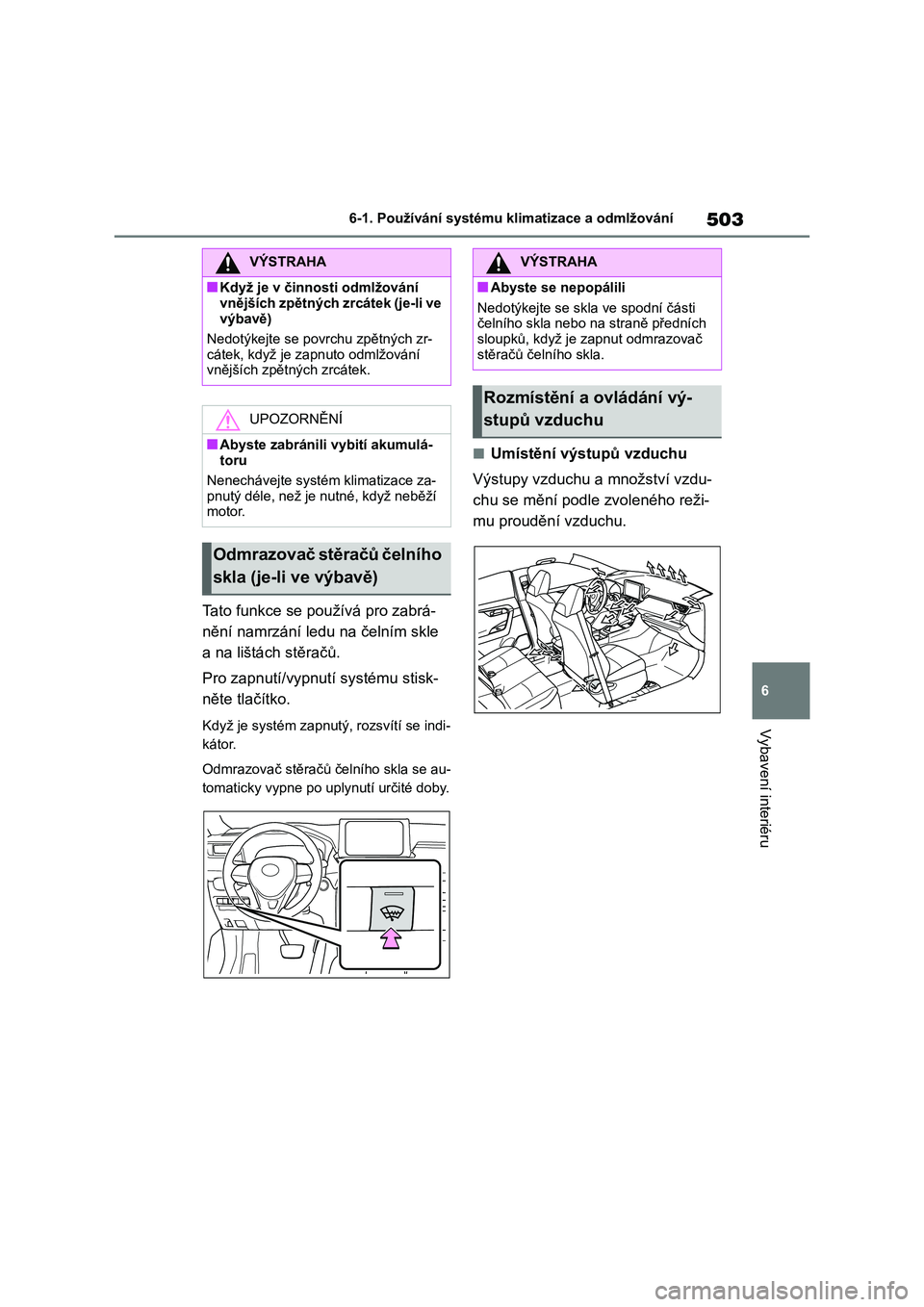

503
6
6-1. Používání systému klimatizace a odmlžování
Vybavení interiéru
Tato funkce se používá pro zabrá-
nění namrzání ledu na čelním skle
a na lištách stěračů.
Pro zapnutí/vypnutí systému stisk-
něte tlačítko.
Když je systém zapnutý, rozsvítí se indi-
kátor.
Odmrazovač stěračů čelního skla se au-
tomaticky vypne po uplynutí určité doby.
■Umístění výstupů vzduchu
Výstupy vzduchu a množství vzdu-
chu se mění podle zvoleného reži-
mu proudění vzduchu.
VÝSTRAHA
■Když je v činnosti odmlžování
vnějších zpětných zrcátek (je-li ve
výbavě)
Nedotýkejte se povrchu zpětných zr-
cátek, když je zapnuto odmlžování
vnějších zpětných zrcátek.
UPOZORNĚNÍ
■Abyste zabránili vybití akumulá-toru
Nenechávejte systém klimatizace za-
pnutý déle, než je nutné, když neběží motor.
Odmrazovač stěračů čelního
skla (je-li ve výbavě)
VÝSTRAHA
■Abyste se nepopálili
Nedotýkejte se skla ve spodní části
čelního skla nebo na straně předních sloupků, když je zapnut odmrazovač
stěračů čelního skla.
Rozmístění a ovládání vý-
stupů vzduchu

5046-1. Používání systému klimatizace a odmlžování
■Seřízení nasměrování a otevře-
ní/zavření výstupů vzduchu
XVpředu
1Nasměrování proudění vzduchu
doleva nebo doprava, nahoru
nebo dolů.
2Otevřete výstup
3Zavřete výstup
Je-li ve výbavě
XVzadu
1Nasměrování proudění vzduchu
doleva nebo doprava, nahoru
nebo dolů
2Otevřete výstup
3Zavřete výstup
A
VÝSTRAHA
■Abyste nepřerušili činnost odml-
žování čelního skla
Nepokládejte na přístrojový panel nic, co by mohlo překrývat výstupy vzdu-
chu. Jinak to může překážet proudění
vzduchu a bránit v odmlžování čelní-ho skla.

505
6
6-1. Používání systému klimatizace a odmlžování
Vybavení interiéru
*: Je-li ve výbavě
Spínač automatického režimu
Spínač ovládání teploty na levé straně
Spínač ovládání teploty na pravé straně
Spínač "DUAL"
Spínač "OFF"
Spínač odmlžování čelního skla
Spínač odmlžování zadního okna a odmlžování vnějších zpětných zrcátek
Spínač přizpůsobení ventilátoru
Spínač snížení rychlosti ventilátoru
Spínač zvýšení rychlosti ventilátoru
Spínač ovládání režimu proudění vzduchu
Spínač režimů venkovní/recirkulovaný vzduch
Spínač režimu S-FLOW
Spínač "A/C"
Obrázek platí pro vozidla s levostranným řízením. Umístění tlačítek je u vo-
zidel s pravostranným řízením obrácené.
Automatický systém klimatizace*
Výstupy vzduchu a rychlost ventilátoru se nastavují automaticky
podle nastavení teploty.
Ovládání systému klimatizace
A
B
C
D
E
F
G
H
I
J
K
L
M
N

5066-1. Používání systému klimatizace a odmlžování
■Seřízení nastavení teploty
Otáčejte ovladačem teploty na stra-
ně řidiče doprava pro zvýšení teplo-
ty a otáčejte ovladačem teploty
doleva pro snížení teploty.
Při každém stisknutí spínače "DUAL"
systém klimatizace přepíná mezi indivi-
duálním a společným režimem.
Společný režim (indikátor na spínači
"DUAL" svítí):
Ovladač teploty na straně řidiče může
být použit pro seřízení teploty na straně
řidiče a spolujezdce. V této době ovlá-
dejte ovladač teploty na straně spolu-
jezdce pro zapnutí individuálního
režimu.
Individuální režim (indikátor na spínači
"DUAL" nesvítí):
Te p l o t a p r o s t r a n u ř idiče a spolujezdce
může být seřízena odděleně.
■Nastavení rychlosti ventilátoru
Stiskněte spínač zvýšení rychlosti
ventilátoru pro zvýšení rychlosti
ventilátoru a spínač snížení rychlosti
ventilátoru pro snížení rychlosti
ventilátoru.
Stisknutím spínače "OFF" se ventilátor
vypne.
■Změna režimu proudění
vzduchu
Stiskněte spínač ovládání režimu
proudění vzduchu.
Režim proudění vzduchu se přepne ná-
sledovně při každém stisknutí spínače.
1Horní část těla
2Horní část těla a nohy
3Nohy
4Nohy a odmlžování čelního skla
■Přepínání mezi režimy venkovní
vzduch a recirkulovaný vzduch
Stiskněte spínač režimů venkovní/
recirkulovaný vzduch.
Při každém ovládání spínače se režim
přepíná mezi režimem venkovního
vzduchu a režimem recirkulovaného
vzduchu.
Když je zvolen režim recirkulovaného
vzduchu, indikátor na spínači režimu
venkovního/recirkulovaného vzduchu
svítí.
■Nastavení funkce ochlazování
a odvlhčování
Stiskněte spínač "A/C".
Když je funkce zapnuta, indikátor na
spínači "A/C" svítí.
■Odmlžování čelního skla
Odmlžování se používá pro odmlže-
ní čelního skla a předních bočních
oken.
112233
44

507
6
6-1. Používání systému klimatizace a odmlžování
Vybavení interiéru
Stiskněte spínač odmlžování čelní-
ho skla.
Pokud je použit režim recirkulovaného
vzduchu, nastavte spínač režimů ven-
kovní/recirkulovaný vzduch do režimu
venkovní vzduch. (Může se přepnout
automaticky.)
Pro rychlé odmlžení čelního skla a boč-
ních oken zvyšte proudění vzduchu
a teplotu.
Pro návrat do předchozího režimu stisk-
něte znovu spínač odmlžování čelního
skla, když je čelní sklo odmlženo.
Když je spínač odmlžování čelního skla
zapnut, indikátor na spínači odmlžování
čelního skla se rozsvítí.
■Odmlžování zadního okna
a vnějších zpětných zrcátek
Odmlžování se používá pro odmlže-
ní zadního okna a pro odstranění
dešťových kapek, zamlžení a námra-
zy z vnějších zpětných zrcátek.
Stiskněte spínač odmlžování zadní-
ho okna a vnějších zpětných zrcátek.
Odmlžování se automaticky vypne po
15 minutách.
Když je spínač odmlžování zadního
okna a vnějších zpětných zrcátek za-
pnut, indikátor na spínači odmlžování
zadního okna a vnějších zpětných zrcá-
tek se rozsvítí.
■Režim S-FLOW
Prioritu proudění vzduchu mají
přední sedadla a proudění vzduchu
a klimatizace pro zadní sedadla jsou
efektivně řízeny.
Pro zapnutí/vypnutí systému stisk-
něte spínač režimu S-FLOW.
Když je režim S-FLOW zapnut, indikátor
na spínači režimu S-FLOW se rozsvítí.
■Přizpůsobení ventilátoru
Pokud je zvolen automatický režim,
může být podle vašich požadavků
seřízena pouze rychlost ventilátoru.
1Stiskněte spínač automatického
režimu.
2Stiskněte spínač přizpůsobení
ventilátoru.
3Při každém stisknutí spínače při-
způsobení ventilátoru se rychlost
ventilátoru mění následovně.
"MEDIUM" (Středně) o "SOFT" (Mírně)
o "FAST" (Rychle)
■Zamlžení oken
●Okna se snadněji zamlží, když je vlh-
kost vzduchu ve vozidle vysoká. Za-pnutím "A/C" se bude vzduch
vycházející z výstupů vzduchu odvlh-
čovat a odmlžování čelního skla bude účinnější.
●Pokud "A/C" vypnete, okna se snad-něji zamlží.
●Pokud je použit režim recirkulovaného
vzduchu, okna se mohou zamlžit.
■Režim venkovní/recirkulovaný vzduch
●Když jedete po prašných vozovkách, např. v tunelech nebo v hustém pro-
vozu, nastavte spínač režimů venkov-
ní vzduch/recirkulovaný vzduch do režimu recirkulovaný vzduch. Tím za-
bráníte přívodu venkovního vzduchu
do interiéru vozidla. Při ochlazování se nastavením režimu recirkulované-
ho vzduchu také interiér vozidla účin-
ně ochladí.
●Režim venkovního/recirkulovaného
vzduchu se může přepínat automatic-ky podle nastavení teploty nebo vnitř-
ní teploty.

5086-1. Používání systému klimatizace a odmlžování
■Činnost systému klimatizace v jízd-
ním režimu Eco
●V jízdním režimu Eco je systém klima-
tizace ovládán následujícím způso-bem tak, aby byla upřednostněna
nízká spotřeba paliva:
•Otáčky motoru a činnost kompresoru jsou ovládány tak, aby omezily výkon
topení/chlazení
• Rychlost ventilátoru je omezena, když je zvolen automatický režim
●Pro zvýšení výkonu klimatizace pro-veďte následující činnosti:
•Seřiďte rychlost ventilátoru
• Vypněte jízdní režim Eco (oS.422)
■Když je venkovní teplota nízká
Funkce odvlhčování nemusí fungovat,
i když je stisknuto "A/C".
■Zápach při větrání a klimatizaci
●Aby byl do vozidla přiváděn čerstvý
vzduch, nastavte systém klimatizace
do režimu venkovního vzduchu.
●Během používání mohou vniknout do-
vnitř různé pachy zevnitř a zvenku vo-zidla, a hromadit se v systému
klimatizace. To může způsobit, že se
zápach šíří z výstupů vzduchu.
●Pro snížení možnosti výskytu zápachu:
• Je doporučeno, abyste nastavili sys-tém klimatizace do režimu venkovního
vzduchu předtím, než vypnete vozidlo.
• Ihned po zapnutí systému klimatizace do automatického režimu může být na
krátkou dobu pozdrženo zahájení
chodu ventilátoru.
●Když parkujete, systém se automatic-
ky přepne do režimu přívodu venkov-ního vzduchu, aby podpořil lepší
cirkulaci vzduchu vozidlem, což po-
máhá redukovat pachy, které vznikají
při startování vozidla.
■Činnost systému klimatizace, když je motor vypnut pomocí systému
Stop & Start (vozidla se systémem
Stop & Start)
Když je motor vypnut pomocí činnosti
systému Stop & Start, ochlazovací, top-
ná a odvlhčovací funkce automatické kli-
matizace se vypne a rychlost ventilátoru
se sníží podle venkovní teploty atd., nebo se proudění vzduchu vypne. Abys-
te zastavili vypínání systému klimatiza-
ce, stiskněte spínač zrušení Stop & Start a zdržte se používání systému Stop
& Start.
■Když je čelní sklo zamlženo a mo-
tor je vypnut pomocí systému Stop & Start (vozidla se systémem Stop
& Start)
Stiskněte spínač odmlžování čelního skla, abyste znovu nastartovali motor
a odmlžili čelní sklo.
Pokud se čelní sklo dále zamlžuje, stisk-něte spínač zrušení Stop & Start a zdrž-
te se používání systému Stop & Start.
■Když ze systému klimatizace vy-
chází zápach, pokud je vypnut mo-tor pomocí systému Stop & Start
(vozidla se systémem Stop & Start)
Stiskněte spínač zrušení Stop & Start, abyste znovu nastartovali motor.
■Filtr klimatizace
oS.570
■Přizpůsobení
Nastavení (např. režim venkovního/re-cirkulovaného vzduchu) může být změ-
něno.
(Přizpůsobitelné funkce: oS.681)
VÝSTRAHA
■Abyste zabránili zamlžování čelní-ho skla
Nepoužívejte spínač odmlžování čel-
ního skla během ochlazování vzduchu v extrémně vlhkém počasí.
Rozdíl mezi teplotami venkovního
vzduchu a čelního skla může způsobit zamlžení vnějšího povrchu čelního
skla, což omezí váš výhled.

509
6
6-1. Používání systému klimatizace a odmlžování
Vybavení interiéru
1Stiskněte spínač "AUTO".
Funkce odvlhčování začne fungovat. Výstupy vzduchu a rychlost ventilátoru
se automaticky nastaví podle nastavení
teploty a vlhkosti.
2Seřiďte nastavení teploty.
3Pro zastavení činnosti stiskněte
spínač "OFF".
Pokud jsou ovládány nastavení
rychlosti ventilátoru nebo režimy
proudění vzduchu, indikátor auto-
matického režimu zhasne. Automa-
tický režim pro jiné funkce, než které
byly ovládány, však bude zachován.
■Používání automatického režimu
Rychlost ventilátoru se nastaví automa-
ticky podle nastavení teploty a okolních
podmínek.
Ihned po stisknutí spínače "AUTO" se
může na chvíli zastavit ventilátor, dokud
nebude připraven k proudění teplý nebo studený vzduch.
Ta t o f u n k c e s e p o u ž í v á p r o z a b r á -
nění namrzání ledu na čelním skle
a na lištách stěračů.
Pro zapnutí/vypnutí systému stisk-
něte spínač.
Když je systém zapnutý, rozsvítí se indi-
kátor.
Vozidla s odmrazovačem stěračů čelní-
ho skla: Odmrazovač stěračů čelního
skla se automaticky vypne po uplynutí
určité doby.
Vozidla s odmrazovačem vyhřívaného
čelního skla:
zOdmrazovač vyhřívaného čelního
skla se automaticky vypne po cca
4 minutách.
zOdmrazovač vyhřívaného čelního
skla není možno použít, pokud je
venkovní teplota 5 °C nebo vyšší.
VÝSTRAHA
■Když je v činnosti odmlžování
vnějších zpětných zrcátek (je-li ve
výbavě)
Nedotýkejte se povrchu zpětných zr-
cátek, když je zapnuto odmlžování
vnějších zpětných zrcátek.
UPOZORNĚNÍ
■Abyste zabránili vybití akumulá-toru
Nenechávejte systém klimatizace za-
pnutý déle, než je nutné, když neběží motor.
Používání automatického
režimu
Odmrazovač stěračů čelního
skla (je-li ve výbavě)/Odmra-
zovač vyhřívaného čelního
skla (je-li ve výbavě)

5106-1. Používání systému klimatizace a odmlžování
Spínač odmrazovače stěračů
čelního skla
Spínač odmrazovače vyhřívané-
ho čelního skla
■Umístění výstupů vzduchu
Výstupy vzduchu a množství vzdu-
chu se mění podle zvoleného reži-
mu proudění vzduchu.
■Seřízení nasměrování a otevře-
ní/zavření výstupů vzduchu
XVpředu
1Nasměrování proudění vzduchu
doleva nebo doprava, nahoru
nebo dolů
2Otevřete výstup
3Zavřete výstup
Je-li ve výbavě
VÝSTRAHA
■Abyste se nepopálili
●Vo z i d l a s o d m r a z o v a č e m s t ě r a č ů
čelního skla: Nedotýkejte se skla ve spodní části čelního skla nebo na
straně předních sloupků, když je
zapnut odmrazovač stěračů čelního skla.
●Vo z i d l a s o d m r a z o v a č e m v y h ř í v a -ného čelního skla: Nedotýkejte se
čelního skla (zvláště spodní části),
protože tyto povrchy mohou být vel-mi horké, když je zapnut odmrazo-
vač stěračů čelního skla.
A
B
Rozmístění a ovládání vý-
stupů vzduchu
A
