2824-5. Använda körstödssystemen
lFöremål med spetsiga vinklar
lLåga föremål
lHöga föremål vars övre del skjuter ut i
riktning mot din bil
Människor känns eventuellt inte av om
de bär vissa typer av kläder.
nSensorernas
avkänningsområde
Modeller utan PKBS
Cirka 100 cm
*
Cirka 150 cm*
Cirka 65 cm
Cirka 60 cm
Modeller med PKBSCirka 100 cm
Cirka 150 cm
Cirka 63 cm
Cirka 63 cm
Diagrammet visar sensorernas av-
känningsområde. Observera att
sensorerna inte kan känna av före-
mål som är extremt nära bilen.
Avkänningsområdet kan variera be-
roende på föremålets form etc.
*: I förekommande fall
nDisplay för körsträcka
När ett föremål detekteras av en sensor visas det ungefärliga avståndet till fö-
remålet på informationsdisplayen, skärmen till navigationssystemet
(i förekommande fall) eller multimediasystemet (i förekommande fall).
(När avståndet till föremålet blir kortare kan avståndssegmenten börja blinka.)
Bilderna kan skilja sig från de som visas i illustrationerna.
Sensoravkänning, avstånd
till föremål
A
B
C
D
A
B
C
D
OM42C86SE.book Page 282 Wednesday, October 16, 2019 2:53 PM

283
4
4-5. Använda körstödssystemen
Körning
Modeller utan PKBS
 Ungefärligt avstånd till föremålet
• Främre mittsensor: 100 cm till 60 cm
• Bakre mittsensor: 150 cm till 65 cm
Ungefärligt avstånd till föremålet
• Främre sensor: 60 cm till 47,5 cm
• Bakre sensor: 65 cm till 50 cm
Ungefärligt avstånd till föremålet
• Främre sensor: 47,5 cm till 35 cm
• Bakre sensor: 50 cm till 35 cm
Ungefärligt avstånd till föremålet: 35 cm till 28 cm
*: Avståndssegmenten blinkar långsamt.
Ungefärligt avstånd till föremålet: Mindre än 28 cm
InformationsdisplaySkärm till navigations - eller multimediasystem
InformationsdisplaySkärm till navigations- eller multimediasystem
InformationsdisplaySkärm till navigations- eller multimediasystem
Informationsdisplay*Skärm till navigations- eller multimediasystem
OM42C86SE.book Page 283 Wednesday, October 16, 2019 2:53 PM

2844-5. Använda körstödssystemen
*: Avståndssegmenten blinkar snabbt.

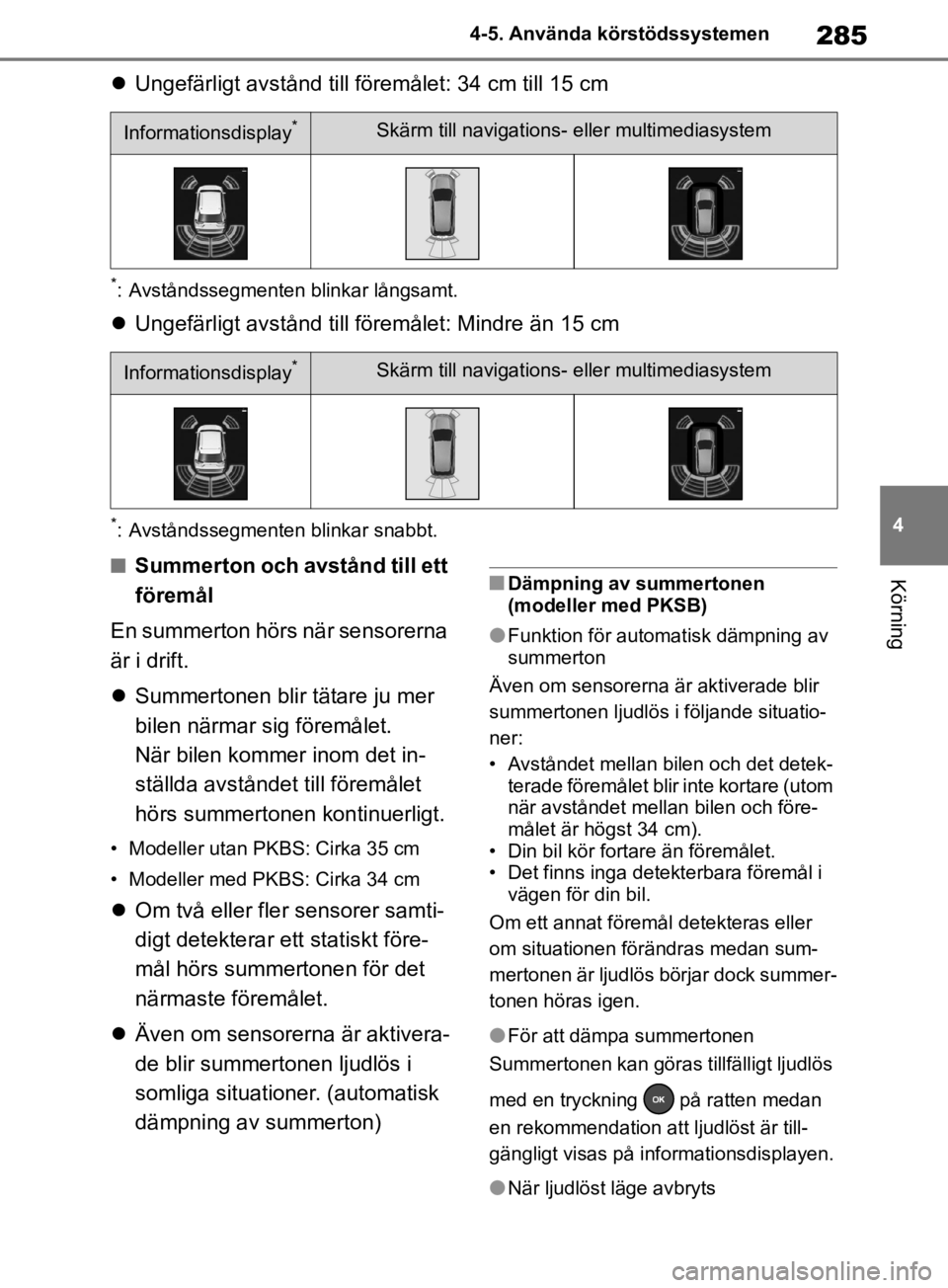

Modeller med PKBS
 Ungefärligt avstånd till föremålet
• Främre mittsensor: 100 cm till 63 cm
• Bakre mittsensor: 150 cm till 63 cm
Ungefärligt avstånd till föremålet: 63 cm till 48 cm
 Ungefärligt avstånd till föremålet: 48 cm till 34 cm
Informationsdisplay*Skärm till navigations - eller multimediasystem
InformationsdisplaySkärm till navigations- eller multimediasystem
InformationsdisplaySkärm till navigations- eller multimediasystem
InformationsdisplaySkärm till navigations- eller multimediasystem
OM42C86SE.book Page 284 Wednesday, October 16, 2019 2:53 PM

285
4
4-5. Använda körstödssystemen
Körning

Ungefärligt avstånd till föremålet: 34 cm till 15 cm
*: Avståndssegmenten blinkar långsamt.
Ungefärligt avstånd till föremålet: Mindre än 15 cm
*: Avståndssegmenten blinkar snabbt.
nSummerton och avstånd till ett
föremål
En summerton hörs när sensorerna
är i drift.
 Summertonen blir tätare ju mer
bilen närmar sig föremålet.
När bilen kommer inom det in-
ställda avstånde t till föremålet
hörs summertonen kontinuerligt.
• Modeller utan PKBS: Cirka 35 cm
• Modeller med PKBS: Cirka 34 cm
Om två eller fler sensorer samti-
digt detekterar ett statiskt före-
mål hörs summertonen för det
närmaste föremålet.
 Även om sensorerna är aktivera-
de blir summertonen ljudlös i
somliga situationer. (automatisk
dämpning av summerton)
nDämpning av summertonen
(modeller med PKSB)
lFunktion för automatisk dämpning av
summerton
Även om sensorerna är aktiverade blir
summertonen ljudlös i följande situatio-
ner:
• Avståndet mellan bilen och det detek- terade föremålet blir inte kortare (utom
när avståndet mellan bilen och före-
målet är högst 34 cm).
• Din bil kör fortare än föremålet.
• Det finns inga detekterbara föremål i vägen för din bil.
Om ett annat föremål detekteras eller
om situationen förändras medan sum-
mertonen är ljudlös börjar dock summer-
tonen höras igen.
lFör att dämpa summertonen
Summertonen kan göras tillfälligt ljudlös
med en tryckning på ratten medan
en rekommendation att ljudlöst är till-
gängligt visas på informationsdisplayen.
lNär ljudlöst läge avbryts
Informationsdisplay*Skärm till navigations - eller multimediasystem
Informationsdisplay*Skärm till navigations- eller multimediasystem
OM42C86SE.book Page 285 Wednesday, October 16, 2019 2:53 PM

2864-5. Använda körstödssystemen
Ljuddämpning avslutas automatiskt i föl-
jande situationer.
• När växelläget ändras
• När körhastigheten har nått eller över- skrider en viss hastighet.
• När Toyota parkeringsassistans har stängs av en gång och slagits på igen
• När startknappen har trycks till av-
stängt läge en gång och därefter till
TÄNDN PÅ.
nSpecialinställning
Summervolymen kan justeras på infor-
mationsdisplayen. (gäller ej fordon utan
frontsensorer) ( sid. 108)
*: I förekommande fall
nIntelligent autobroms
(statiska föremål), funktion
 sid. 291
nIntelligent autobroms
(korsande trafik bakom bilen)
(i förekommande fall)
 sid. 297
PKSB
(Intelligent autobroms)*
Den intelligenta autobromsen
består av följande funktioner
som aktiveras vid körning med
låg hastighet, eller backning,
som vid parkering. När syste-
met bedömer att sannolikheten
av en sammanstötning med ett
detekterat föremål är hög akti-
veras en varning som uppma-
nar föraren att göra en undan-
manöver. Om systemet bedö-
mer att sannolikheten av en
kollision med ett detekterat fö-
remål är extremt hög ansätts
bromsarna automatiskt för att
bidra till att en kollision und-
viks eller till att minska stöten
vid kollisionen.
PKSB (Intelligent
autobroms), system
OM42C86SE.book Page 286 Wednesday, October 16, 2019 2:53 PM

287
4
4-5. Använda körstödssystemen
Körning
Den intelligenta autobromsen kan
aktiveras/inaktiveras på skärmen
på informationsdisplayen.
Samtliga funktioner för den intelli-
genta autobromsen (statiska före-
mål och korsande trafik bakom bi-
len) aktiveras/inaktiveras samti-
digt. ( sid. 108)
När den intelligenta autobromsen har
inaktiverats tänds indikatorn PKSB OFF
( sid. 89) på informationsdisplayen.
Återaktivera systemet genom att välja
på informationsdisplayen, välj
och därefter On.
Om systemet är avstängt kommer det
att förbli avstängt även om startknap-
pen trycks till ON efte r att den har varit
tryckt till avstängt läge.
Om hybridsystemets uteffektbe-
gränsningsreglering eller bromsreg-
lering aktiveras hörs en summer-
ton och ett meddelande visas på in-
formationsdisplayen eller skärmen
till navigationssystemet (i förekom-
mande fall) eller multimediasyste-
met för att uppmärksamma föraren.
VARNING
nBegränsningar i det intelligenta
autobromssystemet
Förlita dig inte alltför mycket på syste-
met, det kan leda till en olycka.
Kontrollera alltid säkerheten kring bi-
len när du kör.
Beroende på bilens skick och rådan-
de vägförhållanden, väder etc, aktive-
ras systemet eventuellt inte.
Sensorernas och radarns avkän-
ningsförmåga är begränsad. Kontroll-
era alltid säkerheten kring bilen när
du kör.
lFöraren själv ansvarar för att bilen
framförs på säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd till att mild-
ra inverkan av sammanstötningar.
Funktionen aktiveras dock inte alltid
i vissa situationer.
lDen intelligenta autobromsen är in-
te avsedd att stoppa bilen fullstän-
digt. Även om systemet har stoppat
bilen måste dessutom bromspeda-
len trampas ner omedelbart efter-
som bromsregleringen upphör efter
cirka 2 sekunder.
OBSERVERA
nOm ”PKSB är inte tillgängligt”
visas på informationsdisplayen
och indikatorn PKSB OFF blinkar
Om det här meddelandet visas ome-
delbart efter att st artknappen tryckts
till tändningsläge måste bilen köras
varsamt, var uppmärksam på omgiv-
ningen. Du kan behöva köra bilen en
viss tid innan systemet återgår till nor-
malt skick. (Om systemet inte återgår
till normalt skick ef ter en stunds kör-
ning ska sensorerna och ytorna om-
kring dem på stötfångarna rengöras.)
Aktivera/inaktivera den
intelligenta autobromsen
Display och summerton till
begränsningen av hybrid-
systemets uteffekt och
bromskontroll
OM42C86SE.book Page 287 Wednesday, October 16, 2019 2:53 PM

2904-5. Använda körstödssystemen
nÅteraktivera den intelligenta au-
tobromsen
Återaktivera den intelligenta autobrom-
sen efter att den inaktiverats antingen
genom att aktivera systemet igen
( sid. 287), eller tryck startknappen till
avstängt läge och till tändningsläge.
Dessutom, om föremå let inte längre be-
finner sig i bilens färdriktning eller om bi-
lens färdriktning ändras (t.ex. ändring
från körning framåt till backning, eller vi-
ce versa) återaktiveras systemet ome-
delbart.
nOm ”Intelligent autobroms är ej till-
gänglig” visas på informationsdis-
playen och indikatorn PKSB OFF
blinkar
lOm det här meddelandet visas kan en
sensor på främre eller bakre stötfång-
aren vara smutsig. Rengör sensorer-
na och den omgivande ytan på stöt-
fångarna.
lNollställning har eventuellt inte utförts
efter att en pol till 12-voltsbatteriet los-
sats och anslutits igen. Nollställa sys-
temet ( sid. 290)
Om det här meddelandet fortsätter att
visas, även efter nollställning, ska du
låta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
nOm ”Parkeringsassistansbroms är
ej tillgänglig” och ”Parkerings-
assistansen ej ti llgänglig Rengör
parkeringssensorn” visas på infor-
mationsdisplayen och indikatorn
PKSB OFF blinkar
lEn sensor kan vara täckt med is, snö,
smuts eller liknande. Ta i så fall bort
isen, snön, smutsen etc från sensorn
så att systemet återgår till normal
funktion. Om det här meddelandet vi-
sas även om smuts har avlägsnats
från sensorn, eller om sensorn inte
var smutsig från början, ska du låta en
auktoriserad Toyota-återförsäljare el-
ler Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
lEn sensor kan ha fryst När isen har
smälts bort återgår sensorn till normal
funktion.
lVatten kan rinna över sensorn konti-
nuerligt, t.ex. om det regnar kraftigt.
Om systemet bedömer att detta är
normalt återgår systemet till normalt
skick.
nOm en pol har lossats från 12-volts-
batteriet och därefter anslutits
Systemet måste nolls tällas. Nollställ
systemet genom att köra bilen rakt fram
i minst fem sekunder i en hastighet av
minst cirka 35 km/tim.
OM42C86SE.book Page 290 Wednesday, October 16, 2019 2:53 PM

291
4
4-5. Använda körstödssystemen
Körning
*: I förekommande fall

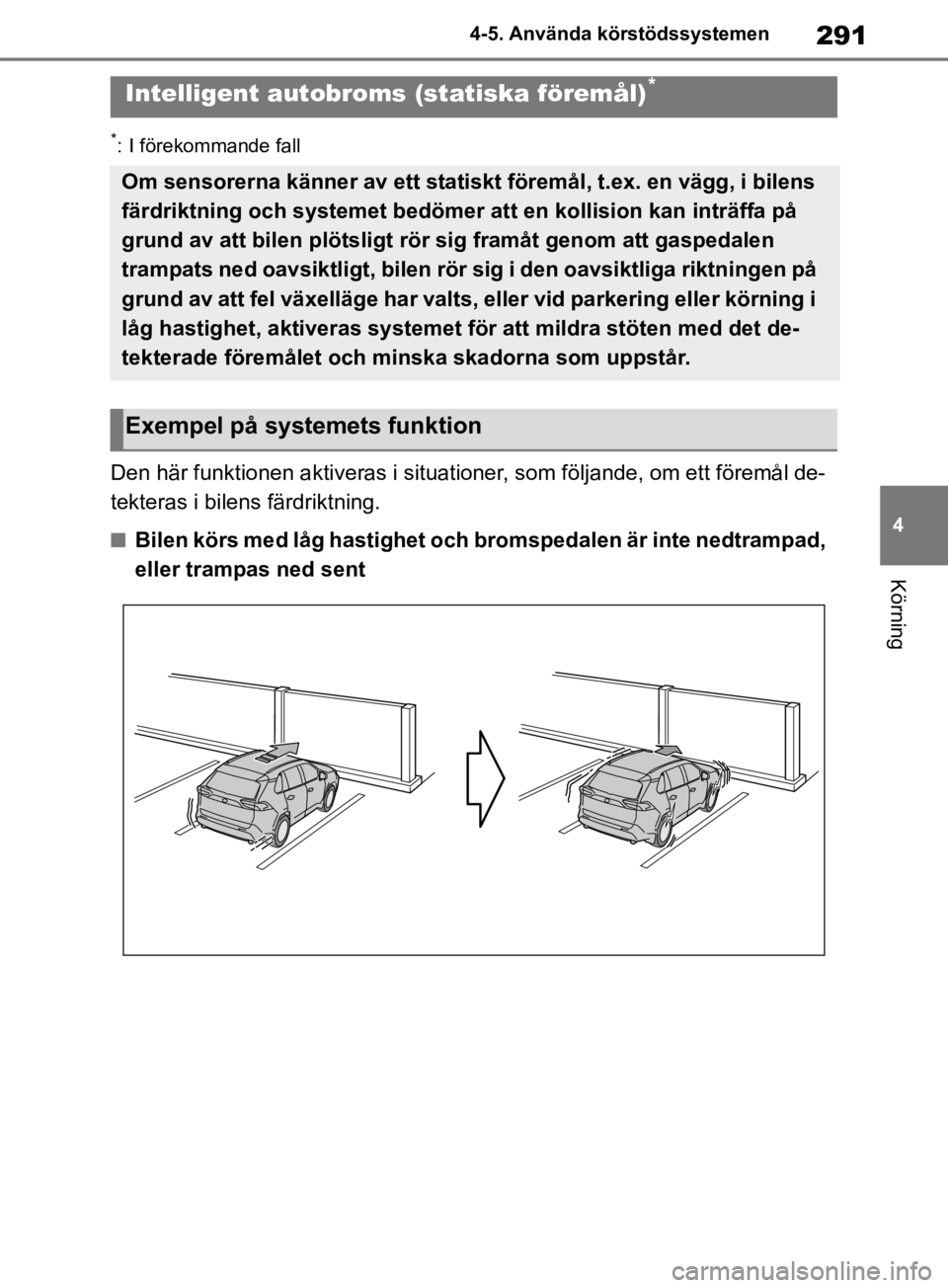

Den här funktionen aktivera
s i situationer, som följande, om ett föremål de-
tekteras i bilens färdriktning.
nBilen körs med låg hastighet och bromspedalen är inte nedtrampad,
eller trampas ned sent
Intelligent autobroms (statiska föremål)*
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bilens
färdriktning och systemet bedömer at t en kollision kan inträffa på
grund av att bilen plötsligt rör sig framåt genom att gaspedalen
trampats ned oavsiktligt, bilen rör sig i den oavsiktliga riktningen på
grund av att fel växelläge har valts, eller vid parkering eller körning i
låg hastighet, aktiveras systemet för att mildra stöten med det de-
tekterade föremålet och minska skadorna som uppstår.

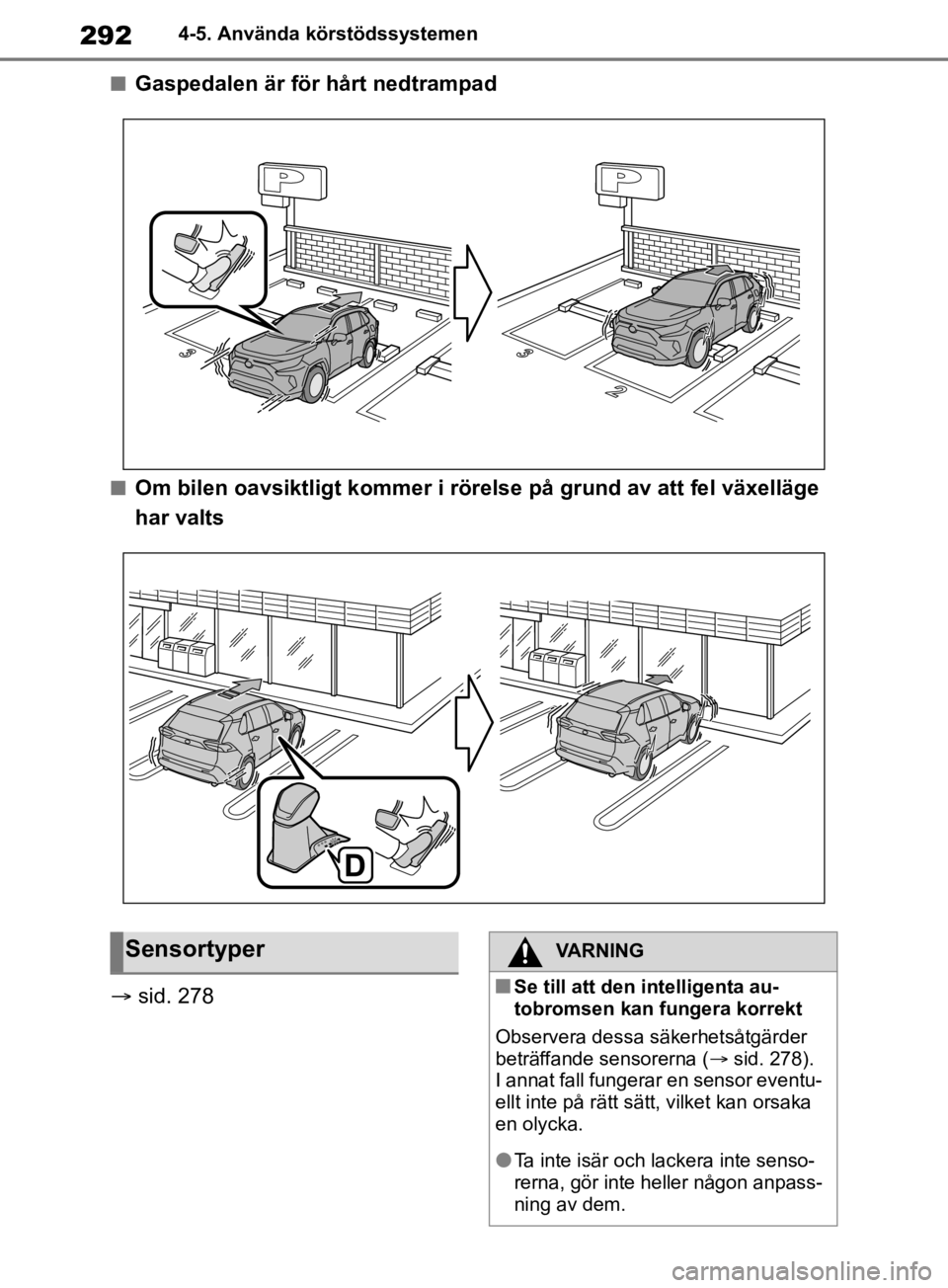

Exempel på systemets funktion
OM42C86SE.book Page 291 Wednesday, October 16, 2019 2:53 PM

2924-5. Använda körstödssystemen
nGaspedalen är för hårt nedtrampad
nOm bilen oavsiktligt kommer i rörelse på grund av att fel växelläge
har valts
 sid. 278
SensortyperVARNING
nSe till att den intelligenta au-
tobromsen kan fungera korrekt
Observera dessa säkerhetsåtgärder
beträffande sensorerna ( sid. 278).
I annat fall fungerar en sensor eventu-
ellt inte på rätt sätt, vilket kan orsaka
en olycka.
lTa inte isär och lackera inte senso-
rerna, gör inte heller någon anpass-
ning av dem.
OM42C86SE.book Page 292 Wednesday, October 16, 2019 2:53 PM

293
4
4-5. Använda körstödssystemen
Körning
nDen intelligenta autobromsen
(statiska föremål) aktiveras när
Funktionen aktiveras när indikatorn
PKSB OFF inte är tänd eller blinkar
( sid. 88, 89) och samtliga förutsätt-
ningar är uppfyllda:
lBegränsning av hybridsystemets utef-
fekt
• Den intelligenta autobromsen är aktiv.
• Bilens hastighet är högst 15 km/tim.
• Det finns ett statiskt föremål i bilens färdriktning, på 2 till 4 meters avstånd.
VARNING
lByt bara ut en sensor mot en origi-
naldel.
lUtsätt inte sensorn eller omgivan-
de yta för en hård stöt.
lSkada inte sensorerna och håll
dem alltid rena.
lOm ytan kring en radarsensor ut-
sätts för en stöt kommer systemet
eventuellt inte att aktiveras på rätt
sätt på grund av funktionsstörning i
sensorn. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kont-
rollera bilen.
nHantering av hjulupphängningen
Gör inga anpassningar av hjulupp-
hängningen. Om bilens höjd eller lut-
ning ändras kan sensorerna hindras
från att detektera föremål på rätt sätt
vilket kan göra att systemet inte fung-
erar, eller aktiveras i onödan.
nOm den intelligenta autobromsen
(statiska föremål) aktiveras i onö-
dan, t.ex. vid en järnvägskors-
ning
Skulle den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning, stängs
bromsregleringen av efter cirka 2 sek-
under vilket ger dig möjlighet att fort-
sätta framåt och lämna området.
Bromsregleringen kan också stängas
av genom att bromspedalen trampas
ned. Trampa ned gaspedalen efter att
bromsregleringen stängts av så att du
kan köra framåt och lämna området.
nNär du tvättar bilen
Spruta inte vatten eller ånga på områ-
den kring sensorn.
Sådant kan orsaka en funktionsstör-
ning i sensorn.
lSpruta inte vatten direkt på senso-
rerna när du tvättar bilen med vat-
ten under högt tryck eftersom det
kan orsaka en funktionsstörning i
en sensor.
lRikta inte ånga för nära sensorerna
om du tvättar bilen med ånga efter-
som det kan orsaka en funktions-
störning i en sensor.
nNär aktivera/inaktivera den intel-
ligenta autobromsen
I följande situationer ska den intelli-
genta autobromsen inaktiveras, efter-
som systemet kan fortsätta att vara
aktivt även om ingen sannolikhet för
kollision föreligger.
lVid kontroll av bilen med chassidy-
namometer eller liknande
lNär bilen lastas ombord en båt,
truck eller annat transportmedel
lOm hjulupphängningen har anpas-
sats, eller om hjul av annan än den
angivna storleken har monterats
lOm bilens front höjs och sänks på
grund av lasten i bilen.
lOm utrustning som kan skymma en
sensor monteras, t.ex. bogserings-
ögla, stötfångarskydd (extra list
etc.) cykelhållare eller snöplog
lI en automatisk biltvätt
OM42C86SE.book Page 293 Wednesday, October 16, 2019 2:53 PM
