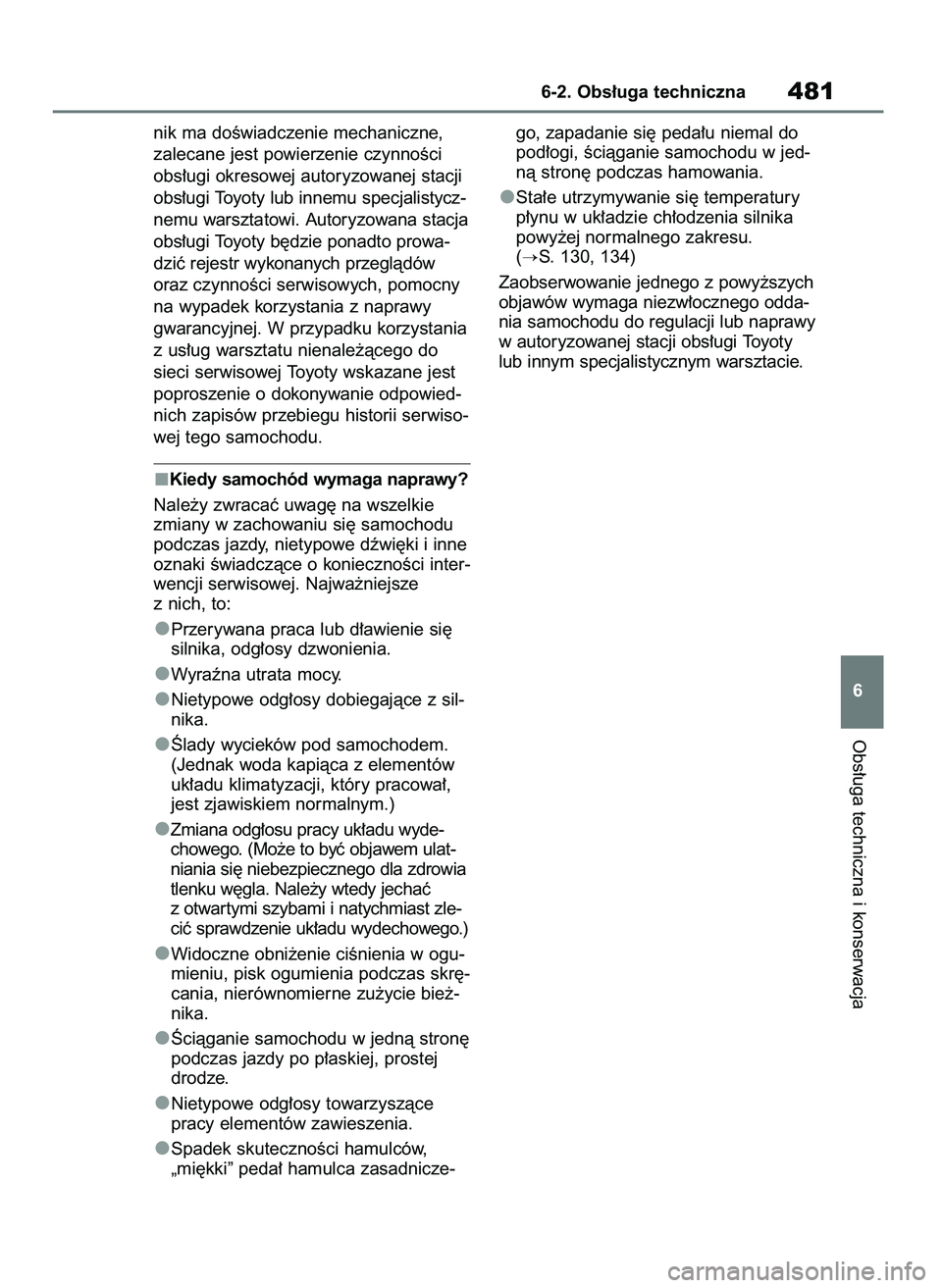

nik ma doÊwiadczenie mechaniczne,
zalecane jest powierzenie czynnoÊci
obs∏ugi okresowej autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi. Autoryzowana stacja
obs∏ugi Toyoty b´dzie ponadto prowa-
dziç rejestr wykonanych przeglàdów
oraz czynnoÊci serwisowych, pomocny
na wypadek korzystania z naprawy
gwarancyjnej. W przypadku korzystania
z us∏ug warsztatu nienale˝àcego do
sieci serwisowej Toyoty wskazane jest
poproszenie o dokonywanie odpowied-
nich zapisów przebiegu historii serwiso-
wej tego samochodu.
Kiedy samochód wymaga naprawy?
Nale˝y zwracaç uwag´ na wszelkie
zmiany w zachowaniu si´ samochodu
podczas jazdy, nietypowe dêwi´ki i inne
oznaki Êwiadczàce o koniecznoÊci inter-
wencji serwisowej. Najwa˝niejsze
z nich, to:
Przerywana praca lub d∏awienie si´
silnika, odg∏osy dzwonienia.
Wyraêna utrata mocy.
Nietypowe odg∏osy dobiegajàce z sil-
nika.
Âlady wycieków pod samochodem.
(Jednak woda kapiàca z elementów
uk∏adu klimatyzacji, który pracowa∏,
jest zjawiskiem normalnym.)
Zmiana odg∏osu pracy uk∏adu wyde-
chowego. (Mo˝e to byç objawem ulat-
niania si´ niebezpiecznego dla zdrowia
tlenku w´gla. Nale˝y wtedy jechaç
z otwar tymi szybami i natychmiast zle-
ciç sprawdzenie uk∏adu wydechowego.)
Widoczne obni˝enie ciÊnienia w ogu-
mieniu, pisk ogumienia podczas skr´-
cania, nierównomierne zu˝ycie bie˝-
nika.
Âciàganie samochodu w jednà stron´
podczas jazdy po p∏askiej, prostej
drodze.
Nietypowe odg∏osy towarzyszàce
pracy elementów zawieszenia.
Spadek skutecznoÊci hamulców,
„mi´kki” peda∏ hamulca zasadnicze-go, zapadanie si´ peda∏u niemal do
pod∏ogi, Êciàganie samochodu w jed-
nà stron´ podczas hamowania.
Sta∏e utrzymywanie si´ temperatury
p∏ynu w uk∏adzie ch∏odzenia silnika
powy˝ej normalnego zakresu.
(
S. 130, 134)
Zaobserwowanie jednego z powy˝szych
objawów wymaga niezw∏ocznego odda-
nia samochodu do regulacji lub naprawy
w autoryzowanej stacji obs∏ugi Toyoty
lub innym specjalistycznym warsztacie.
Obs∏uga techniczna i konserwacja
6-2. Obs∏uga techniczna481
6
48 RAV4 HV OM42C86E 19/11/19 11:39 Page 481

4826-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

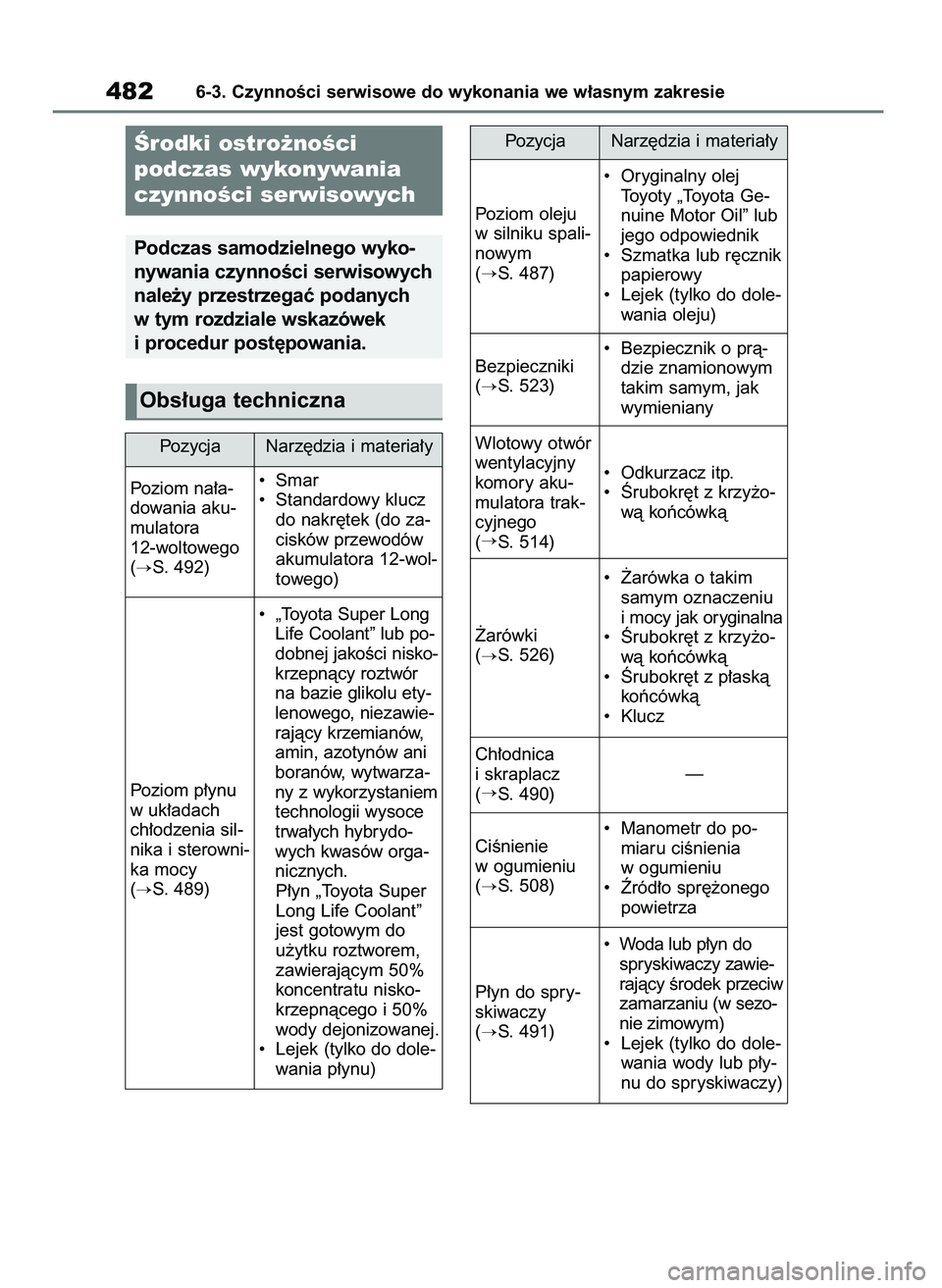

Ârodki ostro˝noÊci
podczas wykonywania
czynnoÊci serwisowych
Podczas samodzielnego wyko-
nywania czynnoÊci serwisowych
nale˝y przestrzegaç podanych
w tym rozdziale wskazówek
i procedur post´powania.
Obs∏uga techniczna
Pozycja Narz´dzia i materia∏yPozycja Narz´dzia i materia∏y
Poziom na∏a-
dowania aku-
mulatora
12-woltowego
(
S. 492)• Smar
• Standardowy klucz
do nakr´tek (do za-
cisków przewodów
akumulatora 12-wol-
towego)Poziom oleju
w silniku spali-
nowym
(
S. 487)• Oryginalny olej
Toyoty „Toyota Ge-
nuine Motor Oil” lub
jego odpowiednik
• Szmatka lub r´cznik
papierowy
• Lejek (tylko do dole-
wania oleju)
Bezpieczniki
(
S. 523)• Bezpiecznik o prà-
dzie znamionowym
takim samym, jak
wymieniany
Wlotowy otwór
wentylacyjny
komory aku-
mulatora trak-
cyjnego
(
S. 514)• Odkurzacz itp.
• Ârubokr´t z krzy˝o-
wà koƒcówkà
˚arówki
(
S. 526)• ˚arówka o takim
samym oznaczeniu
i mocy jak oryginalna
• Ârubokr´t z krzy˝o-
wà koƒcówkà
• Ârubokr´t z p∏askà
koƒcówkà
• Klucz
Ch∏odnica
i skraplacz
(
S. 490)—
CiÊnienie
w ogumieniu
(
S. 508)• Manometr do po-
miaru ciÊnienia
w ogumieniu
• èród∏o spr´˝onego
powietrza
P∏yn do spry-
skiwaczy
(
S. 491)• Woda lub p∏yn do
spryskiwaczy zawie-
rajàcy Êrodek przeciw
zamarzaniu (w sezo-
nie zimowym)
• Lejek (tylko do dole-
wania wody lub p∏y-
nu do spryskiwaczy) Poziom p∏ynu
w uk∏adach
ch∏odzenia sil-
nika i sterowni-
ka mocy
(
S. 489)• „Toyota Super Long
Life Coolant” lub po-
dobnej jakoÊci nisko-
krzepnàcy roztwór
na bazie glikolu ety-
lenowego, niezawie-
rajàcy krzemianów,
amin, azotynów ani
boranów, wytwarza-
ny z wykorzystaniem
technologii wysoce
trwa∏ych hybrydo-
wych kwasów orga-
nicznych.
P∏yn „Toyota Super
Long Life Coolant”
jest gotowym do
u˝ytku roztworem,
zawierajàcym 50%
koncentratu nisko-
krzepnàcego i 50%
wody dejonizowanej.
• Lejek (tylko do dole-
wania p∏ynu)
48 RAV4 HV OM42C86E 19/11/19 11:39 Page 482

Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie483
6

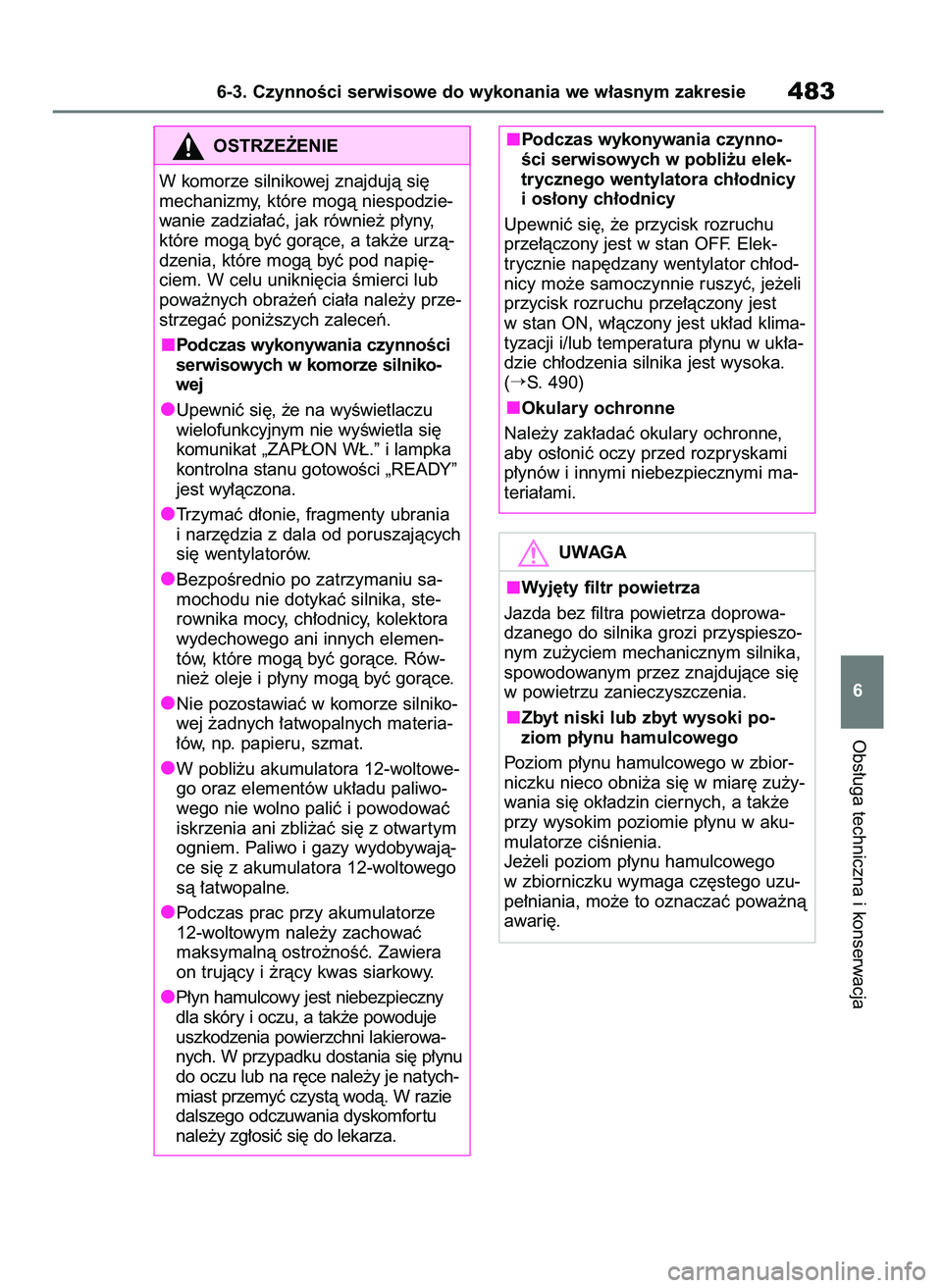

OSTRZE˚ENIE
W komorze silnikowej znajdujà si´
mechanizmy, które mogà niespodzie-
wanie zadzia∏aç, jak równie˝ p∏yny,
które mogà byç goràce, a tak˝e urzà-
dzenia, które mogà byç pod napi´-
ciem. W celu unikni´cia Êmierci lub
powa˝nych obra˝eƒ cia∏a nale˝y prze-
strzegaç poni˝szych zaleceƒ.
Podczas wykonywania czynnoÊci
serwisowych w komorze silniko-
wej
Upewniç si´, ˝e na wyÊwietlaczu
wielofunkcyjnym nie wyÊwietla si´
komunikat „ZAP¸ON W¸.” i lampka
kontrolna stanu gotowoÊci „READY”
jest wy∏àczona.
Trzymaç d∏onie, fragmenty ubrania
i narz´dzia z dala od poruszajàcych
si´ wentylatorów.
BezpoÊrednio po zatrzymaniu sa-
mochodu nie dotykaç silnika, ste-
rownika mocy, ch∏odnicy, kolektora
wydechowego ani innych elemen-
tów, które mogà byç goràce. Rów-
nie˝ oleje i p∏yny mogà byç goràce.
Nie pozostawiaç w komorze silniko-
wej ˝adnych ∏atwopalnych materia-
∏ów, np. papieru, szmat.
W pobli˝u akumulatora 12-woltowe-
go oraz elementów uk∏adu paliwo-
wego nie wolno paliç i powodowaç
iskrzenia ani zbli˝aç si´ z otwar tym
ogniem. Paliwo i gazy wydobywajà-
ce si´ z akumulatora 12-woltowego
sà ∏atwopalne.
Podczas prac przy akumulatorze
12-woltowym nale˝y zachowaç
maksymalnà ostro˝noÊç. Zawiera
on trujàcy i ˝ràcy kwas siarkowy.
P∏yn hamulcowy jest niebezpieczny
dla skóry i oczu, a tak˝e powoduje
uszkodzenia powierzchni lakierowa-
nych. W przypadku dostania si´ p∏ynu
do oczu lub na r´ce nale˝y je natych-
miast przemyç czystà wodà. W razie
dalszego odczuwania dyskomfor tu
nale˝y zg∏osiç si´ do lekarza.Podczas wykonywania czynno-
Êci serwisowych w pobli˝u elek-
trycznego wentylatora ch∏odnicy
i os∏ony ch∏odnicy
Upewniç si´, ˝e przycisk rozruchu
prze∏àczony jest w stan OFF. Elek-
trycznie nap´dzany wentylator ch∏od-
nicy mo˝e samoczynnie ruszyç, je˝eli
przycisk rozruchu prze∏àczony jest
w stan ON, w∏àczony jest uk∏ad klima-
tyzacji i/lub temperatura p∏ynu w uk∏a-
dzie ch∏odzenia silnika jest wysoka.
(
S. 490)
Okulary ochronne
Nale˝y zak∏adaç okulary ochronne,
aby os∏oniç oczy przed rozpryskami
p∏ynów i innymi niebezpiecznymi ma-
teria∏ami.
UWAGA
Wyj´ty filtr powietrza
Jazda bez filtra powietrza doprowa-
dzanego do silnika grozi przyspieszo-
nym zu˝yciem mechanicznym silnika,
spowodowanym przez znajdujàce si´
w powietrzu zanieczyszczenia.
Zbyt niski lub zbyt wysoki po-
ziom p∏ynu hamulcowego
Poziom p∏ynu hamulcowego w zbior-
niczku nieco obni˝a si´ w miar´ zu˝y-
wania si´ ok∏adzin ciernych, a tak˝e
przy wysokim poziomie p∏ynu w aku-
mulatorze ciÊnienia.
Je˝eli poziom p∏ynu hamulcowego
w zbiorniczku wymaga cz´stego uzu-
pe∏niania, mo˝e to oznaczaç powa˝nà
awari´.
48 RAV4 HV OM42C86E 19/11/19 11:39 Page 483

1Pociàgnàç dêwigni´ zwalniajàcà
zamek pokrywy silnika.
Pokrywa nieco si´ uniesie.
2Nacisnàç w lewo dêwigni´ za-
czepu pomocniczego i podnieÊç
pokryw´.
3Zablokowaç otwar tà pokryw´ sil-
nika, umieszczajàc koniec drà˝ka
podporowego w przewidzianym
do tego celu otworze.
4846-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Pokr ywa silnika

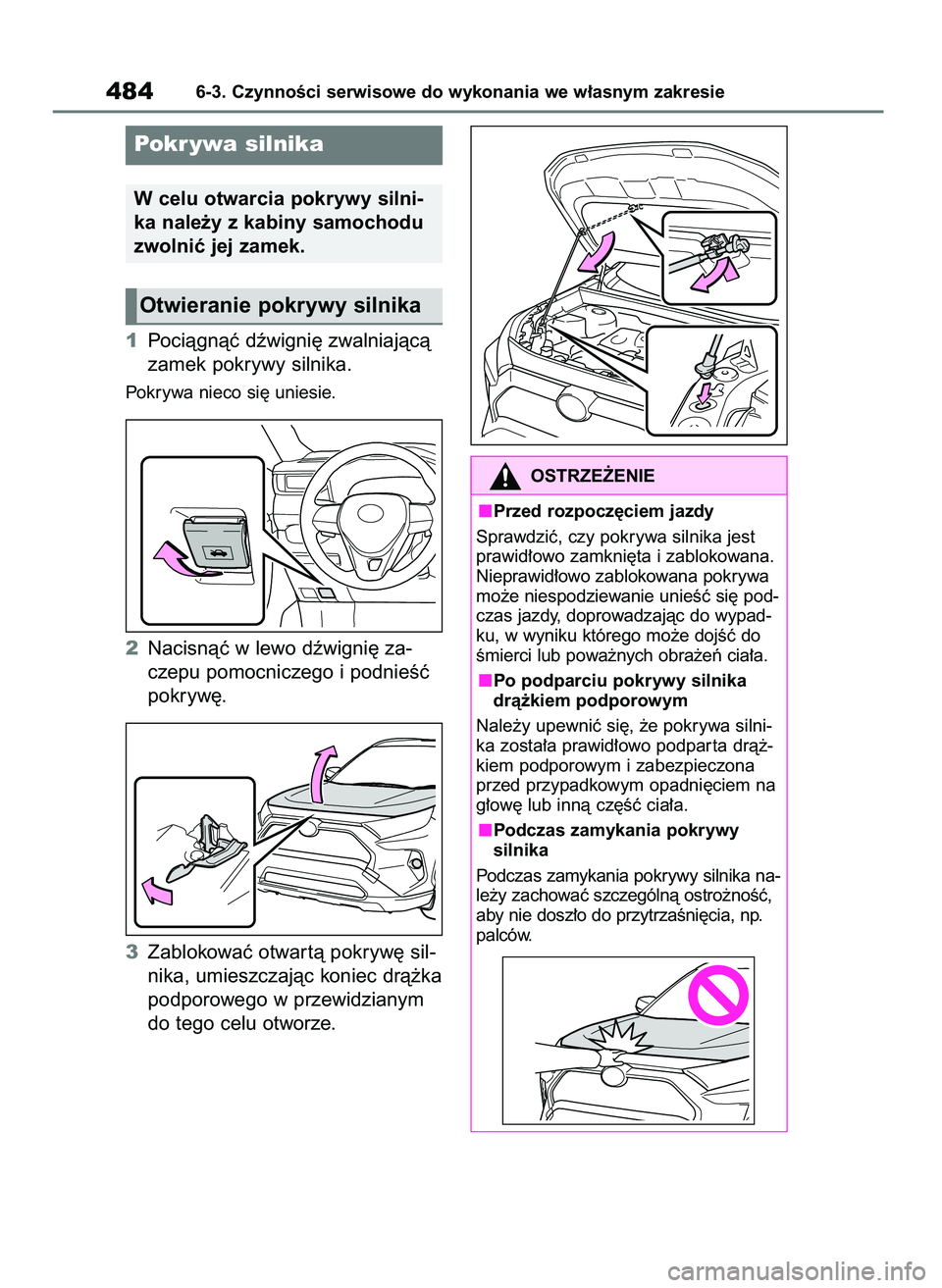

W celu otwarcia pokrywy silni-
ka nale˝y z kabiny samochodu
zwolniç jej zamek.
Otwieranie pokrywy silnika
OSTRZE˚ENIE
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest
prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa
mo˝e niespodziewanie unieÊç si´ pod-
czas jazdy, doprowadzajàc do wypad-
ku, w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po podparciu pokrywy silnika
drà˝kiem podporowym
Nale˝y upewniç si´, ˝e pokrywa silni-
ka zosta∏a prawid∏owo podpar ta drà˝-
kiem podporowym i zabezpieczona
przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy
silnika
Podczas zamykania pokrywy silnika na-
le˝y zachowaç szczególnà ostro˝noÊç,
aby nie dosz∏o do przytrzaÊni´cia, np.
palców.
48 RAV4 HV OM42C86E 19/11/19 11:39 Page 484

Z przodu
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie485
6
UWAGA
Podczas zamykania pokrywy
silnika
Przed zamkni´ciem pokrywy silnika
nale˝y upewniç si´, ˝e drà˝ek podporo-
wy zosta∏ umieszczony w odpowiednim
zaczepie. Zamkni´cie pokrywy silnika
z uniesionym drà˝kiem podporowym

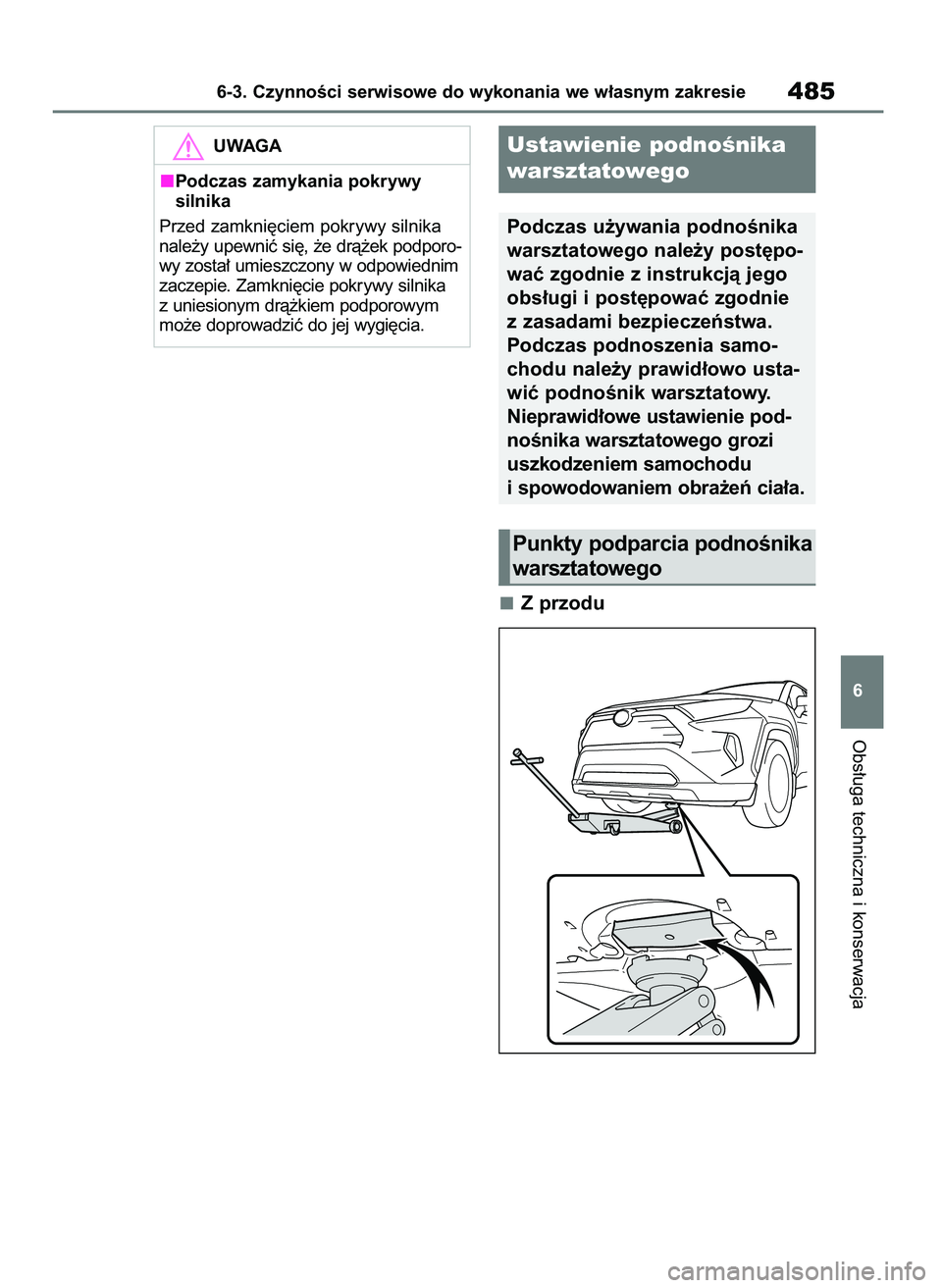

mo˝e doprowadziç do jej wygi´cia.Ustawienie podnoÊnika
warsztatowego
Podczas u˝ywania podnoÊnika
warsztatowego nale˝y post´po-
waç zgodnie z instrukcjà jego
obs∏ugi i post´powaç zgodnie
z zasadami bezpieczeƒstwa.
Podczas podnoszenia samo-
chodu nale˝y prawid∏owo usta-
wiç podnoÊnik warsztatowy.
Nieprawid∏owe ustawienie pod-
noÊnika warsztatowego grozi
uszkodzeniem samochodu
i spowodowaniem obra˝eƒ cia∏a.
Punkty podparcia podnoÊnika
warsztatowego
48 RAV4 HV OM42C86E 19/11/19 11:39 Page 485

Z ty∏u
4866-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
48 RAV4 HV OM42C86E 19/11/19 11:39 Page 486

Akumulator 12-woltowy
S. 492
Poziom oleju sprawdza si´ za pomo-
cà miarki przy wy∏àczonym silniku,
gdy jest on rozgrzany do temperatu-
ry roboczej.Sprawdzanie poziomu oleju
w silniku
1Zatrzymaç samochód w bez-
piecznym miejscu, na twardym,
p∏askim pod∏o˝u. Rozgrzaç silnik,
a nast´pnie po wy∏àczeniu hy-
brydowego uk∏adu nap´dowego
odczekaç minimum 5 minut,
umo˝liwiajàc Êciekni´cie oleju
na spód silnika.
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie487
6

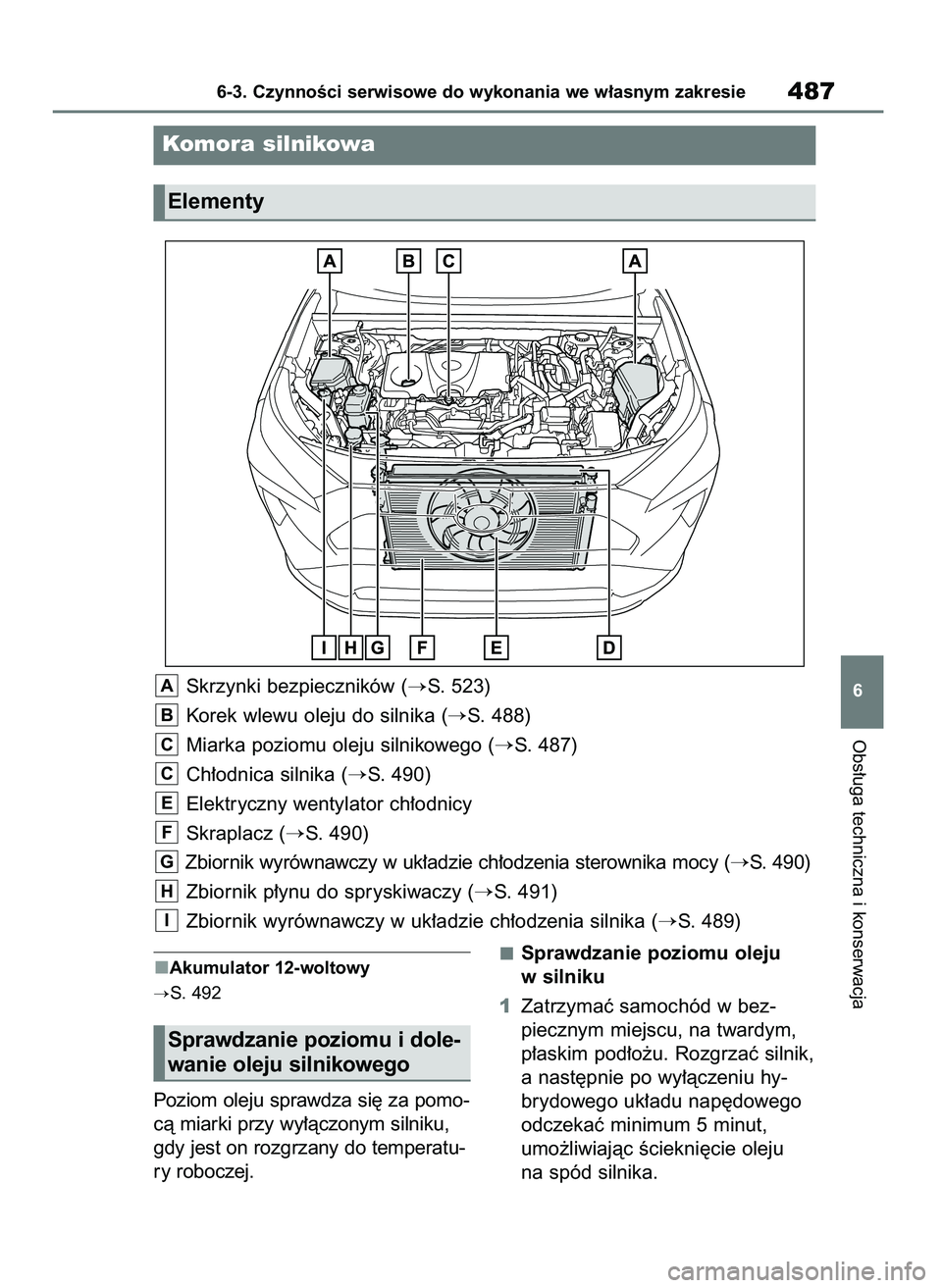

Komora silnikowa
Elementy
Skrzynki bezpieczników (S. 523)
Korek wlewu oleju do silnika (
S. 488)
Miarka poziomu oleju silnikowego (
S. 487)
Ch∏odnica silnika (
S. 490)
Elektryczny wentylator ch∏odnicy
Skraplacz (
S. 490)
Zbiornik wyrównawczy w uk∏adzie ch∏odzenia sterownika mocy (
S. 490)
Zbiornik p∏ynu do spryskiwaczy (
S. 491)
Zbiornik wyrównawczy w uk∏adzie ch∏odzenia silnika (
S. 489)I
H
G
F
E
C
C
B
A

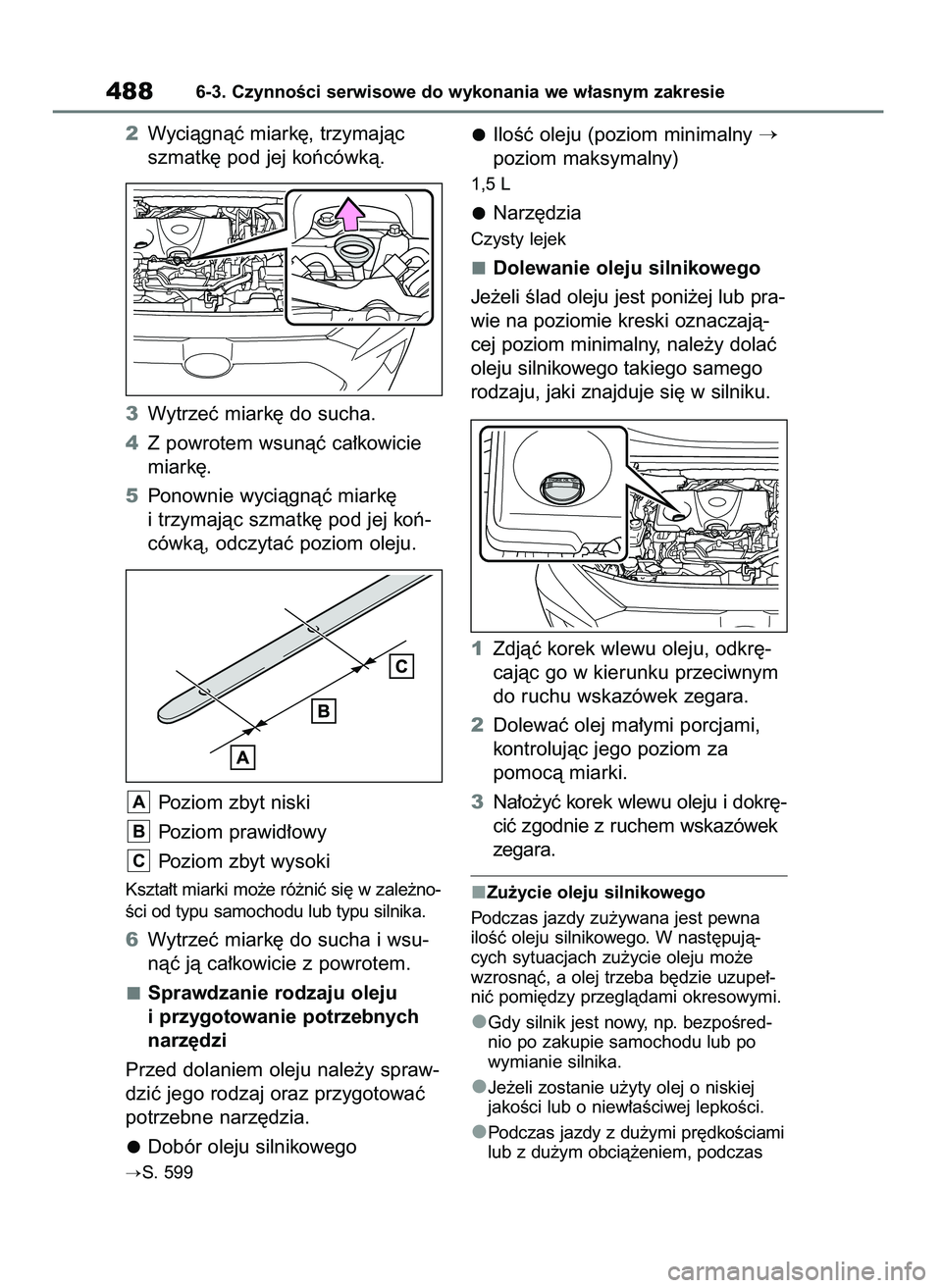

Sprawdzanie poziomu i dole-
wanie oleju silnikowego
48 RAV4 HV OM42C86E 19/11/19 11:39 Page 487

2Wyciàgnàç miark´, trzymajàc
szmatk´ pod jej koƒcówkà.
3Wytrzeç miark´ do sucha.
4Z powrotem wsunàç ca∏kowicie
miark´.
5Ponownie wyciàgnàç miark´
i trzymajàc szmatk´ pod jej koƒ-
cówkà, odczytaç poziom oleju.
Poziom zbyt niski
Poziom prawid∏owy
Poziom zbyt wysoki
Kszta∏t miarki mo˝e ró˝niç si´ w zale˝no-
Êci od typu samochodu lub typu silnika.
6Wytrzeç miark´ do sucha i wsu-
nàç jà ca∏kowicie z powrotem.
Sprawdzanie rodzaju oleju
i przygotowanie potrzebnych
narz´dzi
Przed dolaniem oleju nale˝y spraw-
dziç jego rodzaj oraz przygotowaç
potrzebne narz´dzia.
Dobór oleju silnikowego

S. 599
IloÊç oleju (poziom minimalny
poziom maksymalny)
1,5 L
Narz´dzia
Czysty lejek
Dolewanie oleju silnikowego
Je˝eli Êlad oleju jest poni˝ej lub pra-
wie na poziomie kreski oznaczajà-
cej poziom minimalny, nale˝y dolaç
oleju silnikowego takiego samego
rodzaju, jaki znajduje si´ w silniku.
1Zdjàç korek wlewu oleju, odkr´-
cajàc go w kierunku przeciwnym
do ruchu wskazówek zegara.
2Dolewaç olej ma∏ymi porcjami,
kontrolujàc jego poziom za
pomocà miarki.
3Na∏o˝yç korek wlewu oleju i dokr´-
ciç zgodnie z ruchem wskazówek
zegara.
Zu˝ycie oleju silnikowego
Podczas jazdy zu˝ywana jest pewna
iloÊç oleju silnikowego. W nast´pujà-
cych sytuacjach zu˝ycie oleju mo˝e
wzrosnàç, a olej trzeba b´dzie uzupe∏-
niç pomi´dzy przeglàdami okresowymi.
Gdy silnik jest nowy, np. bezpoÊred-
nio po zakupie samochodu lub po
wymianie silnika.
Je˝eli zostanie u˝yty olej o niskiej
jakoÊci lub o niew∏aÊciwej lepkoÊci.
Podczas jazdy z du˝ymi pr´dkoÊciami
lub z du˝ym obcià˝eniem, podczas
C
B
A
4886-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
48 RAV4 HV OM42C86E 19/11/19 11:39 Page 488

holowania lub podczas cz´stego przy-
spieszania i hamowania.
Je˝eli silnik spalinowy pracuje przez
d∏u˝szy czas na biegu ja∏owym lub
podczas cz´stej jazdy w ruchu ulicz-
nym o du˝ym nat´˝eniu.
Gdy hybrydowy uk∏ad nap´dowy jest
zimny, poziom p∏ynu powinien mie-
Êciç si´ pomi´dzy kreskami „FULL”
i „LOW” na zbiorniku wyrównawczym.
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia silnika
spalinowego
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie ch∏odze-
nia si´ga kreski „LOW” lub poni˝ej,
C
B
A
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie489
6
OSTRZE˚ENIE
Zu˝yty olej silnikowy
Zu˝yty olej silnikowy zawiera poten-
cjalnie niebezpieczne dla zdrowia
zwiàzki, mogàce wywo∏ywaç podra˝-
nienia lub choroby skóry, np. stany
zapalne lub nowotwory skóry. Dlate-
go nale˝y uwa˝aç, aby nie nara˝aç
si´ na zbyt d∏ugi lub zbyt cz´sty kon-
takt z przepracowanym olejem. Pla-
my oleju na r´kach mo˝na usuwaç,
myjàc je dok∏adnie myd∏em i wodà.
Zu˝ytego oleju silnikowego oraz fil-
trów oleju nale˝y pozbywaç si´
w bezpieczny i zgodny z przepisami
sposób, z zachowaniem wymogów
ochrony Êrodowiska. Nie wolno wrzu-
caç filtrów do zwyk∏ych pojemników
na Êmieci, wylewaç oleju do kanaliza-
cji ani rozlewaç go na ziemi. W celu
uzyskania informacji, na temat spo-
sobów przekazywania do wtórnego
przetworzenia oraz miejsc sk∏adowa-
nia przepracowanych olejów silniko-
wych i filtrów, najlepiej skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym najbli˝szym warsz-
tatem samochodowym.
Nie pozostawiaç zu˝ytego oleju
w miejscach, do których majà
dost´p dzieci.
Sprawdzanie p∏ynu w uk∏adzie
ch∏odzenia
UWAGA
W celu unikni´cia ryzyka powa˝-
nego uszkodzenia silnika
Poziom oleju w silniku nale˝y regular-
nie kontrolowaç.
Podczas wymiany oleju silniko-
wego
Nie dopuszczaç do rozlania oleju na
elementy samochodu.
Nie wlewaç oleju powy˝ej poziomu
maksymalnego, poniewa˝ jest to
szkodliwe dla silnika.
Po ka˝dym dolaniu oleju sprawdziç
jego poziom za pomocà miarki.
Korek wlewu oleju powinien byç
prawid∏owo dokr´cony.
W razie rozlania oleju na blok
silnika
Aby zapobiec uszkodzeniu bloku silni-
ka, nale˝y jak najszybciej usunàç
z niego olej u˝ywajàc neutralnego de-
tergentu. Nie wolno u˝ywaç rozpusz-
czalników organicznych, takich jak np.
preparatów do czyszczenia hamulców.
48 RAV4 HV OM42C86E 19/11/19 11:39 Page 489

nale˝y dolaç p∏ynu do poziomu „FULL”.
(
S. 589)
Zbiornik wyrównawczy w uk∏a-
dzie ch∏odzenia sterownika
mocy
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie ch∏odze-
nia si´ga kreski „LOW” lub poni˝ej, na-
le˝y dolaç p∏ynu do poziomu „FULL”.
(
S. 591)
Dobór p∏ynu ch∏odzàcego
„Toyota Super Long Life Coolant” lub
podobnej jakoÊci niskokrzepnàcy roz-
twór na bazie glikolu etylenowego, nie-
zawierajàcy krzemianów, amin, azoty-
nów ani boranów, wytwarzany z wyko-
rzystaniem technologii wysoce trwa∏ych
hybrydowych kwasów organicznych.
P∏yn „Toyota Super Long Life Coolant”
jest gotowym do u˝ytku roztworem,
zawierajàcym 50% koncentratu nisko-
krzepnàcego i 50% wody dejonizowa-
nej. (Zakres stosowania: do -35°C.)
W celu uzyskania szczegó∏owych infor-
macji dotyczàcych p∏ynu ch∏odzàcego
nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Toyoty lub innego specja-
listycznego warsztatu.
Gdy w krótkim czasie po uzupe∏-
nieniu poziom p∏ynu ch∏odzàcego
ponownie spada
Obejrzeç ch∏odnic´, przewody elastycz-
ne, zakr´tki zbiorników wyrównawczych
w uk∏adzie ch∏odzenia silnika i w uk∏adzie
ch∏odzenia sterownika mocy, kurek spu-
stowy i pomp´ w uk∏adzie ch∏odzenia.Je˝eli nie ma Êladów wycieków, nale˝y
zleciç autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi sprawdzenie szczelnoÊci
ciÊnieniowej zakr´tki ch∏odnicy oraz
szczelnoÊci uk∏adu ch∏odzenia silnika.
Nale˝y sprawdzaç stan ch∏odnicy
silnika i skraplacza oraz usuwaç
z nich jakiekolwiek zabrudzenia.
Je˝eli którykolwiek z tych elemen-
tów ulegnie silnemu zabrudzeniu,
a tak˝e w razie braku pewnoÊci co
C
B
A
4906-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
Gdy hybrydowy uk∏ad nap´do-
wy jest goràcy
Nie odkr´caç zakr´tek zbiorników wy-
równawczych w uk∏adzie ch∏odzenia
silnika i w uk∏adzie ch∏odzenia sterow-
nika mocy.
Podczas odkr´cania zakr´tek, na sku-
tek panujàcego wewnàtrz uk∏adów
ch∏odzenia silnika i sterownika mocy
wysokiego ciÊnienia, mo˝e zostaç wy-
pchni´ty goràcy p∏yn ch∏odzàcy, gro-
˝àc powa˝nymi obra˝eniami cia∏a,
takimi jak np. poparzenie.
UWAGA
Podczas dolewania p∏ynu do
uk∏adu ch∏odzenia silnika
P∏yn ch∏odzàcy nie jest ani samà wodà,
ani nierozcieƒczonym koncentratem ni-
skokrzepnàcym. Nale˝y przestrzegaç
prawid∏owej proporcji koncentratu ni-
skokrzepnàcego i wody, aby zachowaç
odpowiednie w∏asnoÊci smarujàce, an-
tykorozyjne i odprowadzania ciep∏a. Za-
poznaç si´ z zaleceniami podanymi na
opakowaniu produktu.
W razie rozlania p∏ynu ch∏odzàcego
Âlady p∏ynu ch∏odzàcego zmyç wodà,
zapobiegajàc uszkodzeniu zalanej
cz´Êci lub powierzchni lakierowanej.
Sprawdzanie ch∏odnicy
i skraplacza
48 RAV4 HV OM42C86E 19/11/19 11:39 Page 490
