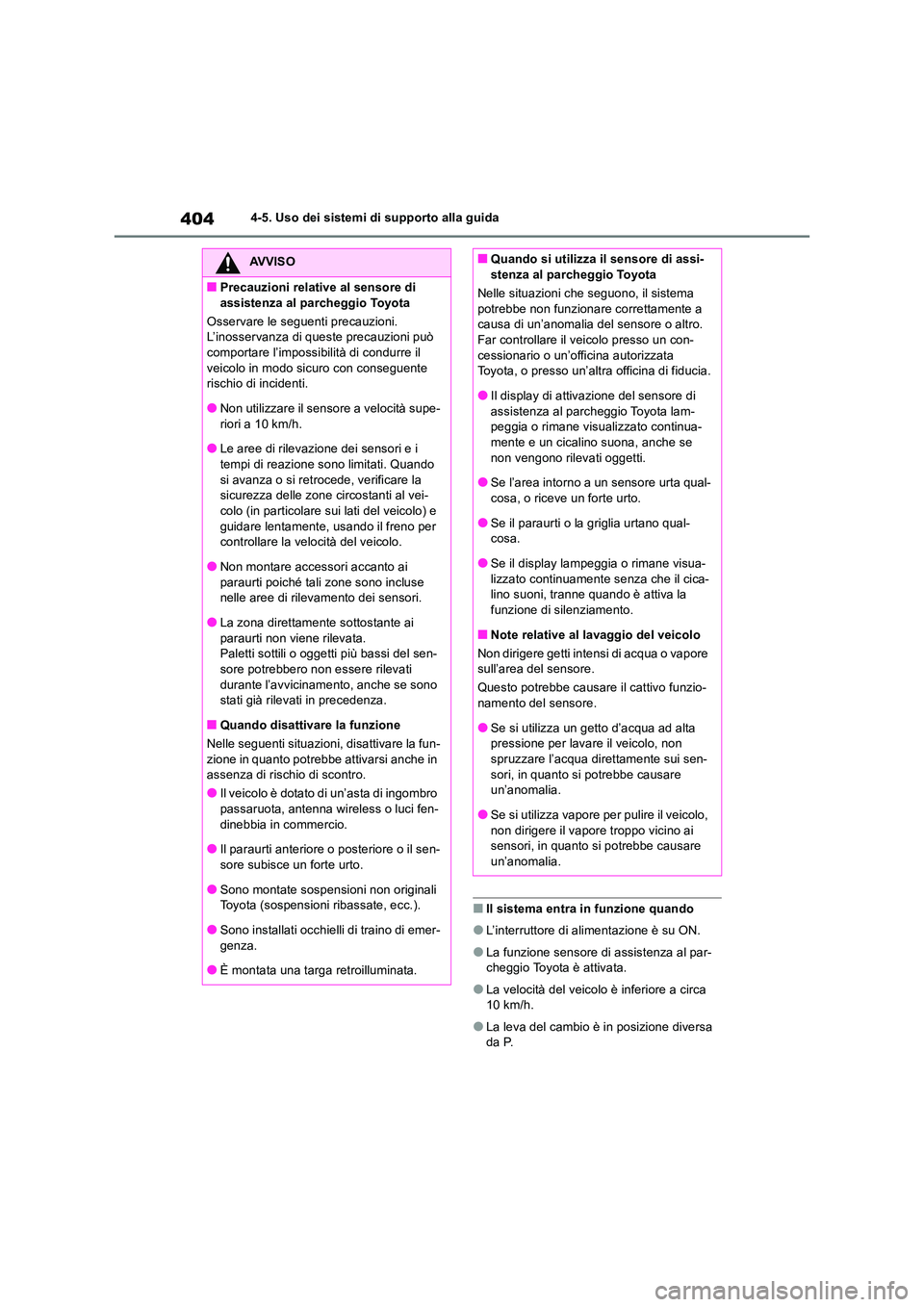

TOYOTA RAV4 2019 Manuale duso (in Italian) 4044-5. Uso dei sistemi di supporto alla guida
■Il sistema entra in funzione quando
●L’interruttore di alimentazione è su ON.
●La funzione sensore di assistenza al par- cheggio Toyota è atti

4044-5. Uso dei sistemi di supporto alla guida
■Il sistema entra in funzione quando
●L’interruttore di alimentazione è su ON.
●La funzione sensore di assistenza al par- cheggio Toyota è attivata.
●La velocità del veicolo è inferiore a circa 10 km/h.
●La leva del cambio è in posizione diversa da P.
AVVISO
■Precauzioni relative al sensore di
assistenza al parcheggio Toyota
Osservare le seguenti precauzioni. L’inosservanza di queste precauzioni può comportare l’impossibilità di condurre il
veicolo in modo sicuro con conseguente rischio di incidenti.
●Non utilizzare il sensore a velocità supe-
riori a 10 km/h.
●Le aree di rilevazione dei sensori e i tempi di reazione sono limitati. Quando
si avanza o si retrocede, verificare la sicurezza delle zone circostanti al vei-colo (in particolare sui lati del veicolo) e
guidare lentamente, usando il freno per controllare la velocità del veicolo.
●Non montare accessori accanto ai
paraurti poiché tali zone sono incluse nelle aree di rilevamento dei sensori.
●La zona direttamente sottostante ai
paraurti non viene rilevata. Paletti sottili o oggetti più bassi del sen-sore potrebbero non essere rilevati
durante l’avvicinamento, anche se sono stati già rilevati in precedenza.
■Quando disattivare la funzione
Nelle seguenti situazioni, disattivare la fun- zione in quanto potrebbe attivarsi anche in assenza di rischio di scontro.
●Il veicolo è dotato di un’asta di ingombro
passaruota, antenna wireless o luci fen- dinebbia in commercio.
●Il paraurti anteriore o posteriore o il sen-
sore subisce un forte urto.
●Sono montate sospensioni non originali Toyota (sospensioni ribassate, ecc.).
●Sono installati occhielli di traino di emer-genza.
●È montata una targa retroilluminata.
■Quando si utilizza il sensore di assi-stenza al parcheggio Toyota
Nelle situazioni che seguono, il sistema
potrebbe non funzionare correttamente a causa di un’anomalia del sensore o altro. Far controllare il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
●Il display di attivazione del sensore di
assistenza al parcheggio Toyota lam- peggia o rimane visualizzato continua-mente e un cicalino suona, anche se
non vengono rilevati oggetti.
●Se l’area intorno a un sensore urta qual- cosa, o riceve un forte urto.
●Se il paraurti o la griglia urtano qual-cosa.
●Se il display lampeggia o rimane visua-
lizzato continuamente senza che il cica- lino suoni, tranne quando è attiva la funzione di silenziamento.
■Note relative al lavaggio del veicolo
Non dirigere getti intensi di acqua o vapore sull’area del sensore.
Questo potrebbe causare il cattivo funzio- namento del sensore.
●Se si utilizza un getto d’acqua ad alta pressione per lavare il veicolo, non spruzzare l’acqua direttamente sui sen-
sori, in quanto si potrebbe causare un’anomalia.
●Se si utilizza vapore per pulire il veicolo,
non dirigere il vapore troppo vicino ai sensori, in quanto si potrebbe causare un’anomalia.

Page 419 of 644

TOYOTA RAV4 2019 Manuale duso (in Italian) 419
4 4-5. Uso dei sistemi di supporto alla guida
Guida
• Quando si guida sulla ghiaia o in una zona
con erba alta
• Quando si guida verso uno striscione o
una bandiera, un ramo basso o una bar-

419
4 4-5. Uso dei sistemi di supporto alla guida
Guida
• Quando si guida sulla ghiaia o in una zona
con erba alta
• Quando si guida verso uno striscione o
una bandiera, un ramo basso o una bar-
riera (ad esempio quelle utilizzate nei pas-
saggi a livello, caselli di pedaggio e
parcheggi)
• Quando sul ciglio della strada è presente
una struttura (ad esempio quando si per-
corre una galleria, un ponte o una strada
stretti)
• Durante il parcheggio in parallelo
• Quando sulla superficie stradale è pre-
sente un solco o una buca
• Quando si guida su una copertura metal-
lica (grata), ad esempio quelle utilizzate
per i canali di scolo
• Quando si percorrono salite e discese
ripide
• Se un sensore viene colpito da una grande
quantità d’acqua, ad esempio quando si
percorre una strada allagata
• Se il veicolo viene caricato su nave o
camion
• In un autolavaggio con base mobile
• Parcheggio con sollevatore per auto o par-
cheggio multipiano
• Parcheggio sotterraneo
• Strutture sul terreno (dossi, marcatori cata-
rifrangenti o simili)
• Differenze di altezza
• Durante la marcia in rettilineo o le svolte a
destra
• Tubature di impianti di scioglimento della neve
• Sensori di rilevamento veicoli, ad esempio
dei semafori, sensori di ingorghi stradali o
sensori di spazi liberi nei parcheggi
• Rotaie ferroviarie
• Strutture in acciaio a forma di H
• Quando su entrambi i lati sono presenti
veicoli o in presenza di un veicolo simile al
veicolo in uso●Te m p o
• Se un sensore è coperto di ghiaccio, neve,
sporco, ecc. (quando lo si pulisce, il
sistema ritorna alla normalità)
• Se pioggia intensa o acqua colpisce un
sensore
• Quando si guida in condizioni atmosferiche
avverse, ad esempio con nebbia, neve o in
una tempesta di sabbia
• In caso di forti raffiche di vento
●Altre fonti di onde sonore
• Se in prossimità del veicolo ci sono avvisa-
tori acustici, rilevatori di veicoli, motori di
motociclette, freni pneumatici di veicoli
pesanti, sonar di distanza di altri veicoli o
altri dispositivi che generano ultrasuoni
• Se accanto a un sensore vengono installati
adesivi o componenti elettronici, ad esem-
pio una targa retroilluminata (soprattutto di
tipo fluorescente), luci fendinebbia, un’asta
di ingombro passaruota o un’antenna wire-
less
●Variazioni dell’assetto del veicolo
• Se il veicolo è molto inclinato
• Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato
• Se la direzione di un sensore è stata modi-
ficata a seguito di uno scontro o altro
impatto
■Situazioni in cui la funzione di frenata di
assistenza al parcheggio (oggetti sta-
tici) potrebbe non funzionare corretta-
mente
Nelle seguenti situazioni questa funzione
potrebbe non funzionare correttamente.
●Te m p o
• Quando un sensore o l’area attorno a un
sensore è estremamente calda o fredda

Page 420 of 644

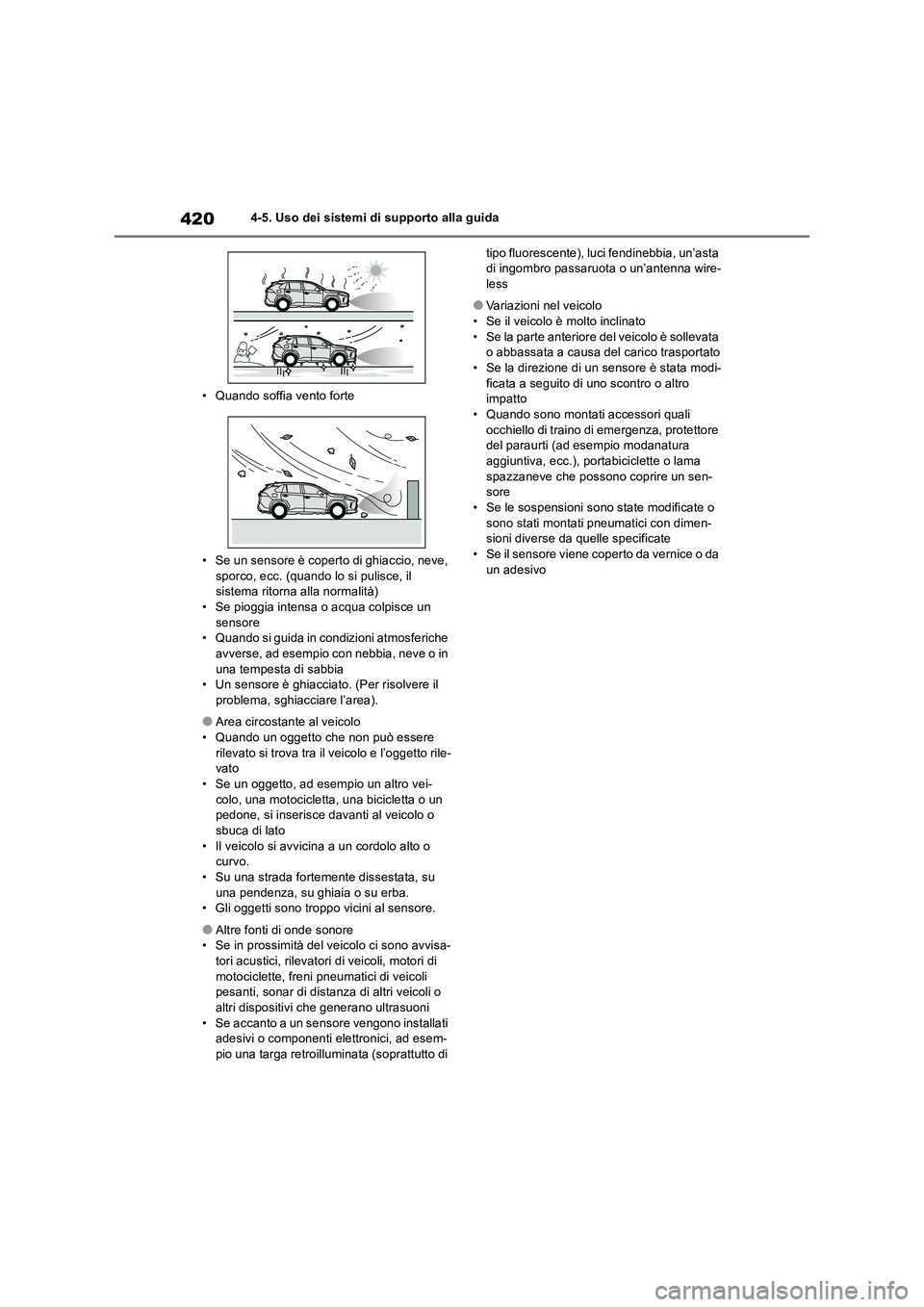

TOYOTA RAV4 2019 Manuale duso (in Italian) 4204-5. Uso dei sistemi di supporto alla guida
• Quando soffia vento forte
• Se un sensore è coperto di ghiaccio, neve,
sporco, ecc. (quando lo si pulisce, il
sistema ritorna alla normalità)
�

4204-5. Uso dei sistemi di supporto alla guida
• Quando soffia vento forte
• Se un sensore è coperto di ghiaccio, neve,
sporco, ecc. (quando lo si pulisce, il
sistema ritorna alla normalità)
• Se pioggia intensa o acqua colpisce un
sensore
• Quando si guida in condizioni atmosferiche
avverse, ad esempio con nebbia, neve o in
una tempesta di sabbia
• Un sensore è ghiacciato. (Per risolvere il
problema, sghiacciare l’area).
●Area circostante al veicolo
• Quando un oggetto che non può essere
rilevato si trova tra il veicolo e l’oggetto rile-
vato
• Se un oggetto, ad esempio un altro vei-
colo, una motocicletta, una bicicletta o un
pedone, si inserisce davanti al veicolo o
sbuca di lato
• Il veicolo si avvicina a un cordolo alto o
curvo.
• Su una strada fortemente dissestata, su
una pendenza, su ghiaia o su erba.
• Gli oggetti sono troppo vicini al sensore.
●Altre fonti di onde sonore
• Se in prossimità del veicolo ci sono avvisa-
tori acustici, rilevatori di veicoli, motori di
motociclette, freni pneumatici di veicoli
pesanti, sonar di distanza di altri veicoli o
altri dispositivi che generano ultrasuoni
• Se accanto a un sensore vengono installati
adesivi o componenti elettronici, ad esem-
pio una targa retroilluminata (soprattutto di tipo fluorescente), luci fendinebbia, un’asta
di ingombro passaruota o un’antenna wire-
less
●Variazioni nel veicolo
• Se il veicolo è molto inclinato
• Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato
• Se la direzione di un sensore è stata modi-
ficata a seguito di uno scontro o altro
impatto
• Quando sono montati accessori quali
occhiello di traino di emergenza, protettore
del paraurti (ad esempio modanatura
aggiuntiva, ecc.), portabiciclette o lama
spazzaneve che possono coprire un sen-
sore
• Se le sospensioni sono state modificate o
sono stati montati pneumatici con dimen-
sioni diverse da quelle specificate
• Se il sensore viene coperto da vernice o da
un adesivo

Page 424 of 644

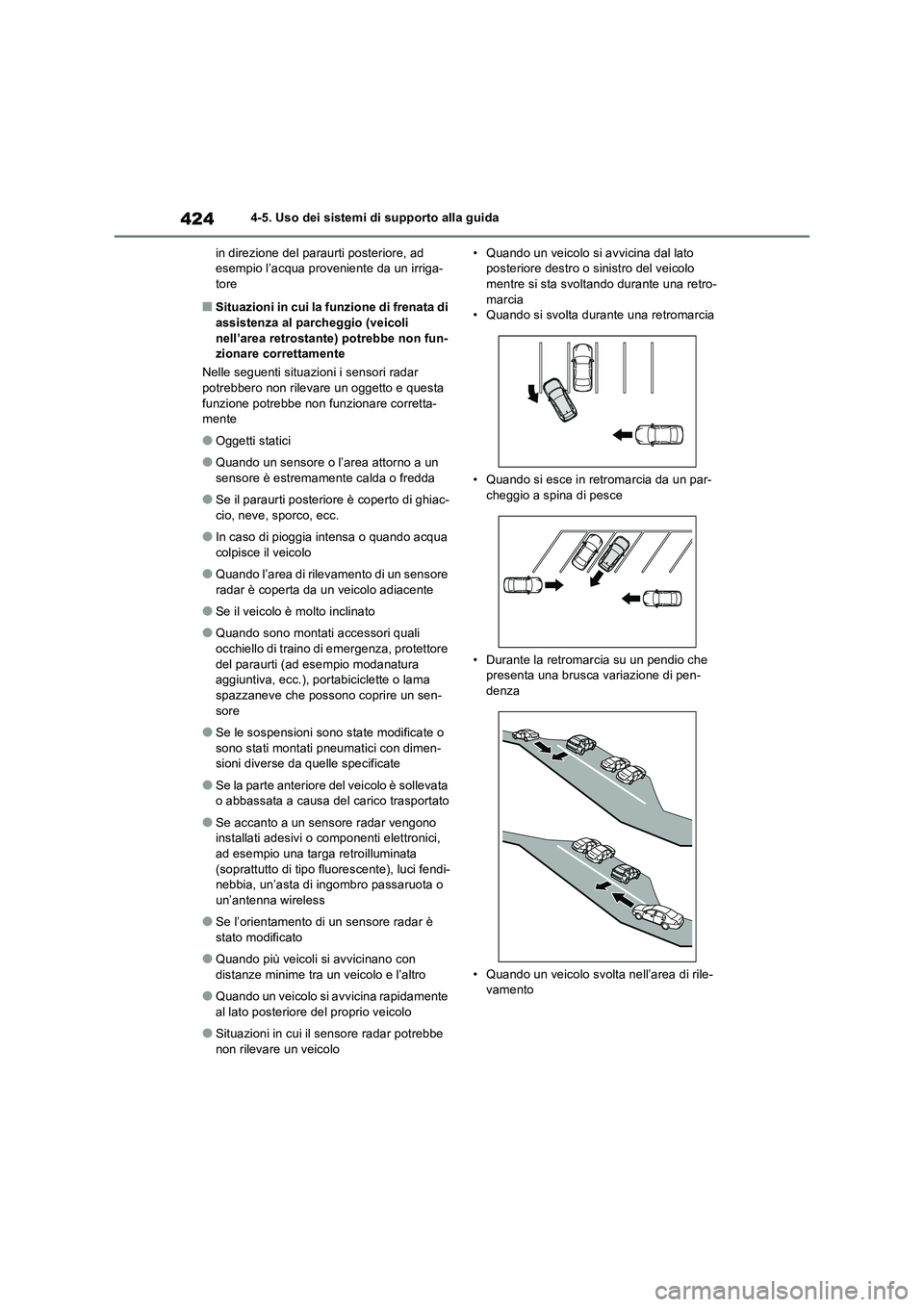

TOYOTA RAV4 2019 Manuale duso (in Italian) 4244-5. Uso dei sistemi di supporto alla guida
in direzione del paraurti posteriore, ad
esempio l’acqua proveniente da un irriga-
tore
■Situazioni in cui la funzione di frenata di
assistenza al

4244-5. Uso dei sistemi di supporto alla guida
in direzione del paraurti posteriore, ad
esempio l’acqua proveniente da un irriga-
tore
■Situazioni in cui la funzione di frenata di
assistenza al parcheggio (veicoli
nell’area retrostante) potrebbe non fun-
zionare correttamente
Nelle seguenti situazioni i sensori radar
potrebbero non rilevare un oggetto e questa
funzione potrebbe non funzionare corretta-
mente
●Oggetti statici
●Quando un sensore o l’area attorno a un
sensore è estremamente calda o fredda
●Se il paraurti posteriore è coperto di ghiac-
cio, neve, sporco, ecc.
●In caso di pioggia intensa o quando acqua
colpisce il veicolo
●Quando l’area di rilevamento di un sensore
radar è coperta da un veicolo adiacente
●Se il veicolo è molto inclinato
●Quando sono montati accessori quali
occhiello di traino di emergenza, protettore
del paraurti (ad esempio modanatura
aggiuntiva, ecc.), portabiciclette o lama
spazzaneve che possono coprire un sen-
sore
●Se le sospensioni sono state modificate o
sono stati montati pneumatici con dimen-
sioni diverse da quelle specificate
●Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato
●Se accanto a un sensore radar vengono
installati adesivi o componenti elettronici,
ad esempio una targa retroilluminata
(soprattutto di tipo fluorescente), luci fendi-
nebbia, un’asta di ingombro passaruota o
un’antenna wireless
●Se l’orientamento di un sensore radar è
stato modificato
●Quando più veicoli si avvicinano con
distanze minime tra un veicolo e l’altro
●Quando un veicolo si avvicina rapidamente
al lato posteriore del proprio veicolo
●Situazioni in cui il sensore radar potrebbe
non rilevare un veicolo• Quando un veicolo si avvicina dal lato
posteriore destro o sinistro del veicolo
mentre si sta svoltando durante una retro-
marcia
• Quando si svolta durante una retromarcia
• Quando si esce in retromarcia da un par-
cheggio a spina di pesce
• Durante la retromarcia su un pendio che
presenta una brusca variazione di pen-
denza
• Quando un veicolo svolta nell’area di rile-
vamento

Page 476 of 644

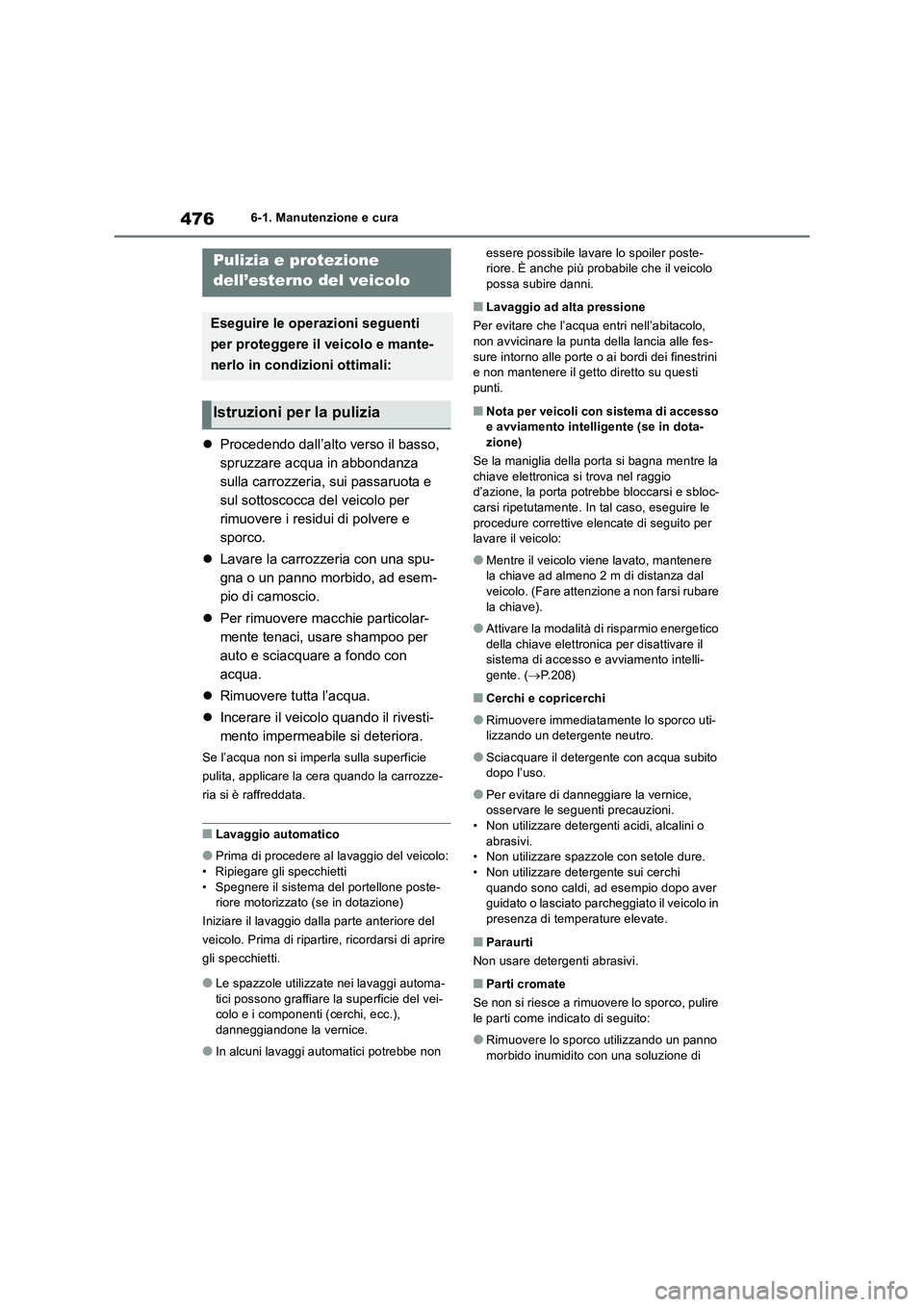

TOYOTA RAV4 2019 Manuale duso (in Italian) 4766-1. Manutenzione e cura
6-1.Manutenz ion e e c ura
Procedendo dall’alto verso il basso,
spruzzare acqua in abbondanza
sulla carrozzeria, sui passaruota e
sul sottoscocca del veicolo per

4766-1. Manutenzione e cura
6-1.Manutenz ion e e c ura
Procedendo dall’alto verso il basso,
spruzzare acqua in abbondanza
sulla carrozzeria, sui passaruota e
sul sottoscocca del veicolo per
rimuovere i residui di polvere e
sporco.
Lavare la carrozzeria con una spu-
gna o un panno morbido, ad esem-
pio di camoscio.
Per rimuovere macchie particolar-
mente tenaci, usare shampoo per
auto e sciacquare a fondo con
acqua.
Rimuovere tutta l’acqua.
Incerare il veicolo quando il rivesti-
mento impermeabile si deteriora.
Se l’acqua non si imperla sulla superficie
pulita, applicare la cera quando la carrozze-
ria si è raffreddata.
■Lavaggio automatico
●Prima di procedere al lavaggio del veicolo:
• Ripiegare gli specchietti
• Spegnere il sistema del portellone poste-
riore motorizzato (se in dotazione)
Iniziare il lavaggio dalla parte anteriore del
veicolo. Prima di ripartire, ricordarsi di aprire
gli specchietti.
●Le spazzole utilizzate nei lavaggi automa-
tici possono graffiare la superficie del vei-
colo e i componenti (cerchi, ecc.),
danneggiandone la vernice.
●In alcuni lavaggi automatici potrebbe non essere possibile lavare lo spoiler poste-
riore. È anche più probabile che il veicolo
possa subire danni.
■Lavaggio ad alta pressione
Per evitare che l’acqua entri nell’abitacolo,
non avvicinare la punta della lancia alle fes-
sure intorno alle porte o ai bordi dei finestrini
e non mantenere il getto diretto su questi
punti.
■Nota per veicoli con sistema di accesso
e avviamento intelligente (se in dota-
zione)
Se la maniglia della porta si bagna mentre la
chiave elettronica si trova nel raggio
d’azione, la porta potrebbe bloccarsi e sbloc-
carsi ripetutamente. In tal caso, eseguire le
procedure correttive elencate di seguito per
lavare il veicolo:
●Mentre il veicolo viene lavato, mantenere
la chiave ad almeno 2 m di distanza dal
veicolo. (Fare attenzione a non farsi rubare
la chiave).
●Attivare la modalità di risparmio energetico
della chiave elettronica per disattivare il
sistema di accesso e avviamento intelli-
gente. (P.208)
■Cerchi e copricerchi
●Rimuovere immediatamente lo sporco uti-
lizzando un detergente neutro.
●Sciacquare il detergente con acqua subito
dopo l’uso.
●Per evitare di danneggiare la vernice,
osservare le seguenti precauzioni.
• Non utilizzare detergenti acidi, alcalini o
abrasivi.
• Non utilizzare spazzole con setole dure.
• Non utilizzare detergente sui cerchi
quando sono caldi, ad esempio dopo aver
guidato o lasciato parcheggiato il veicolo in
presenza di temperature elevate.
■Paraurti
Non usare detergenti abrasivi.
■Parti cromate
Se non si riesce a rimuovere lo sporco, pulire
le parti come indicato di seguito:
●Rimuovere lo sporco utilizzando un panno
morbido inumidito con una soluzione di
Pulizia e protezione
dell’esterno del veicolo
Eseguire le operazioni seguenti
per proteggere il veicolo e mante-
nerlo in condizioni ottimali:
Istruzioni per la pulizia

Page 483 of 644

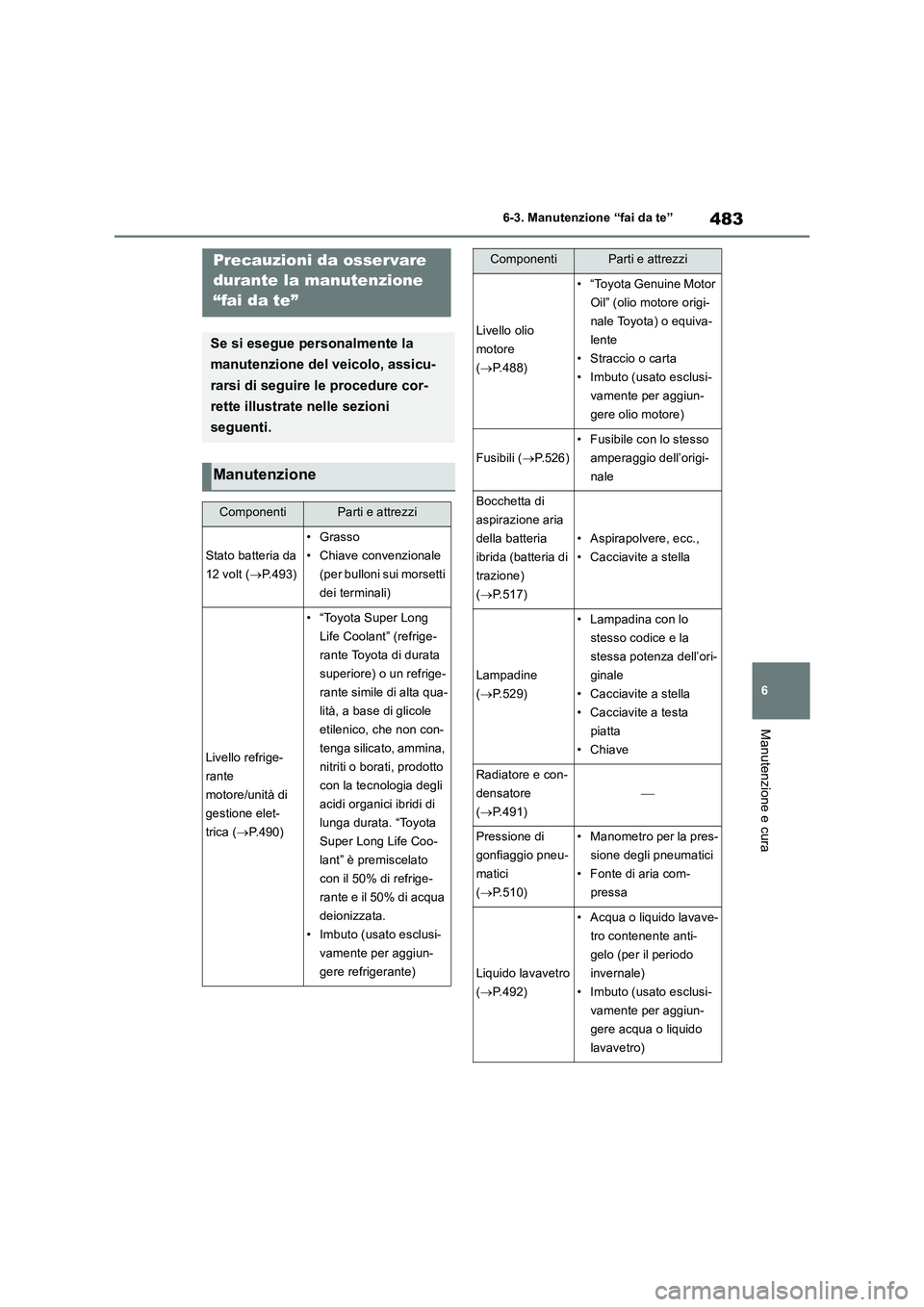

TOYOTA RAV4 2019 Manuale duso (in Italian) 483
6 6-3. Manutenzione “fai da te”
Manutenzione e cura
6-3.Manutenz ion e “ fa i da te”Precauzioni da osservare
durante la manutenzione
“fai da te”
Se si esegue personalmente la
manute

Page 601 of 644

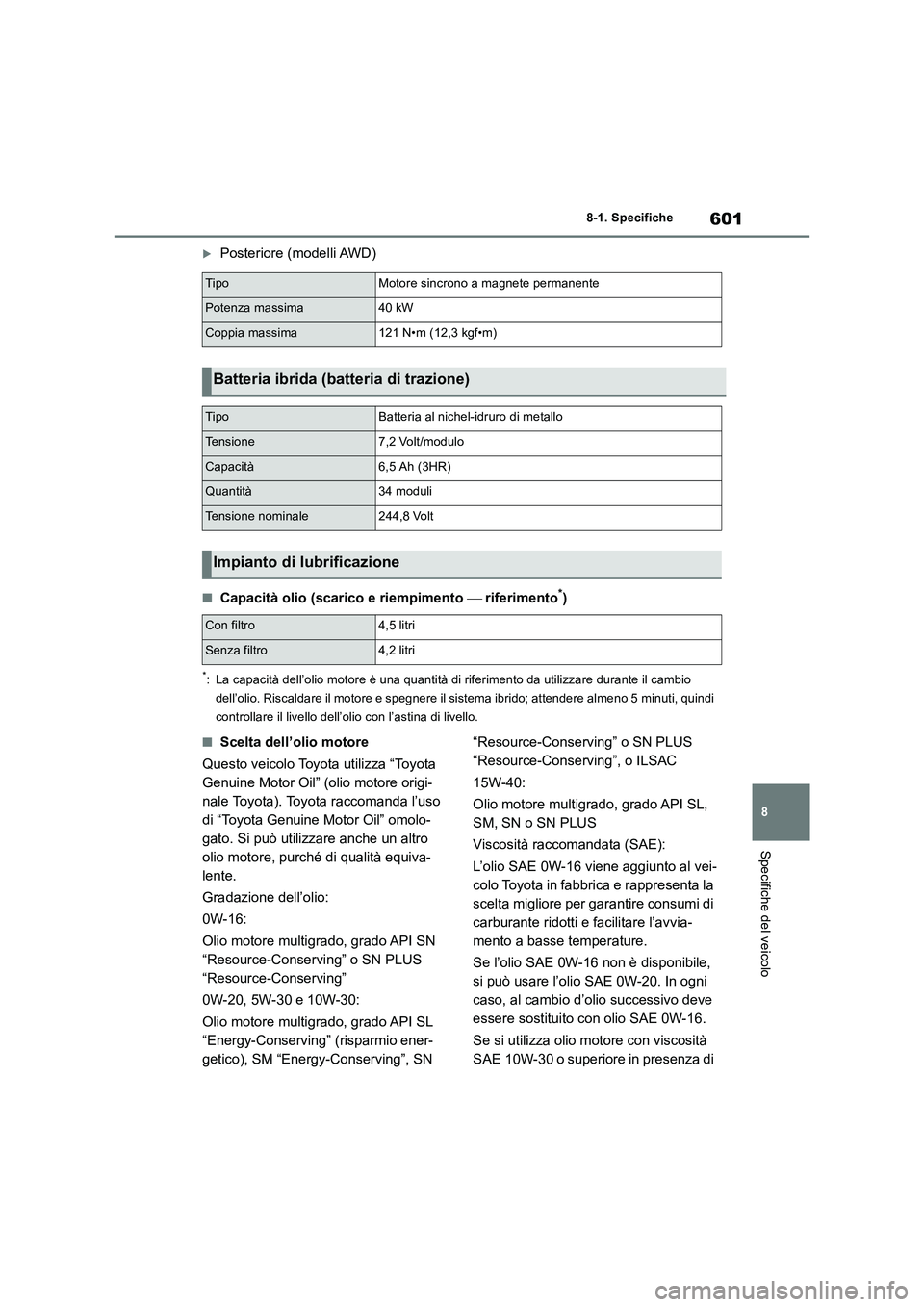

TOYOTA RAV4 2019 Manuale duso (in Italian) 601
8 8-1. Specifiche
Specifiche del veicolo
Posteriore (modelli AWD)
■Capacità olio (scarico e riempimento  riferimento*)
*: La capacità dell’olio motore è una quantità di riferimento d
