TOYOTA RAV4 2020 Betriebsanleitungen (in German)

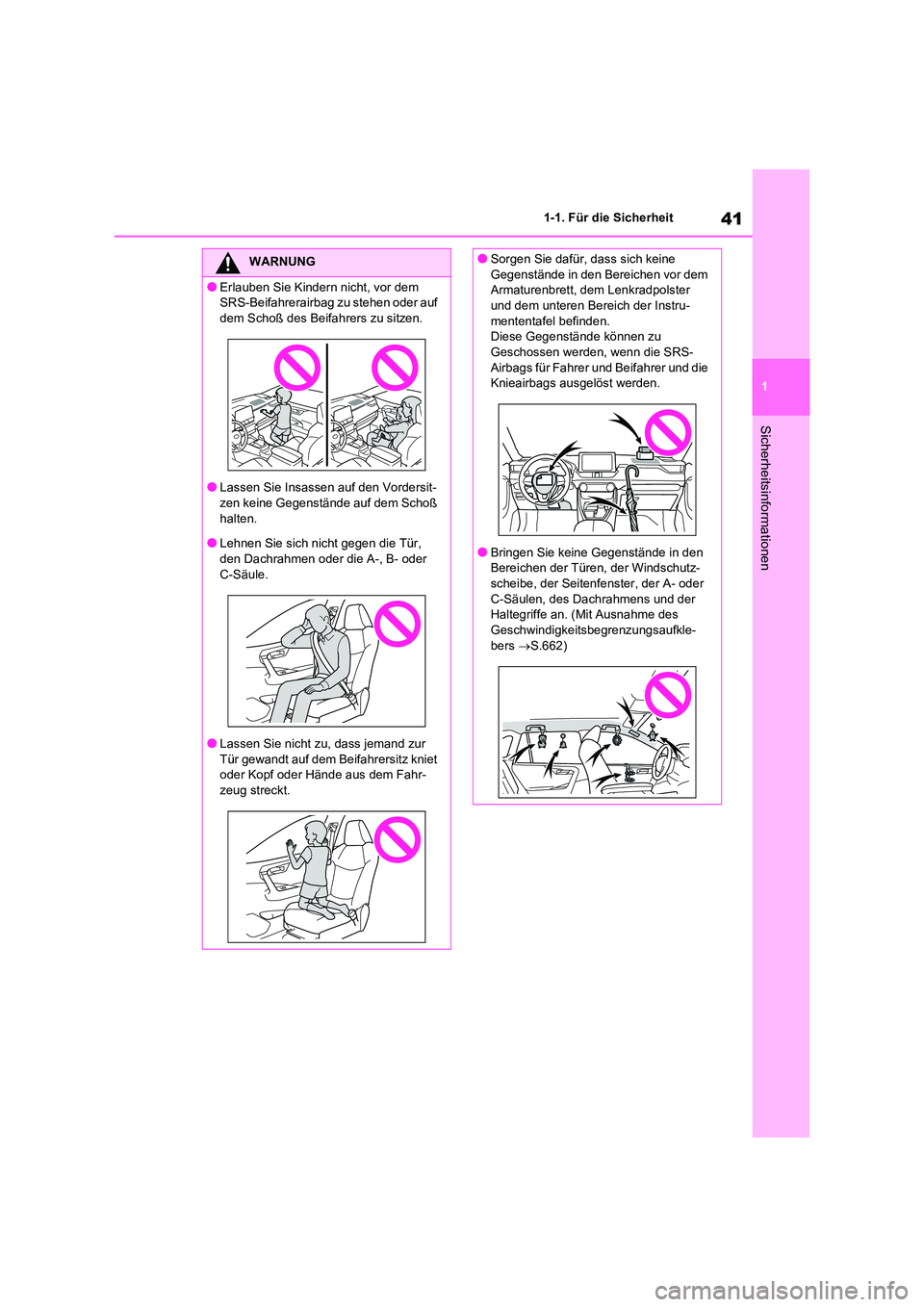

41
1
1-1. Für die Sicherheit
Sicherheitsinformationen
WARNUNG
●Erlauben Sie Kindern nicht, vor dem
SRS-Beifahrerairbag zu stehen oder auf
dem Schoß des Beifahrers zu sitzen.
●Lassen Sie Insassen auf den Vordersit-
zen keine Gegenstände auf dem Schoß halten.
●Lehnen Sie sich nicht gegen die Tür,
den Dachrahmen oder die A-, B- oder C-Säule.
●Lassen Sie nicht zu, dass jemand zur
Tür gewandt auf dem Beifahrersitz kniet oder Kopf oder Hände aus dem Fahr-
zeug streckt.
●Sorgen Sie dafür, dass sich keine
Gegenstände in den Bereichen vor dem
Armaturenbrett, dem Lenkradpolster und dem unteren Bereich der Instru-
mententafel befinden.
Diese Gegenstände können zu Geschossen werden, wenn die SRS-
Airbags für Fahrer und Beifahrer und die
Knieairbags ausgelöst werden.
●Bringen Sie keine Gegenstände in den
Bereichen der Türen, der Windschutz-
scheibe, der Seitenfenster, der A- oder C-Säulen, des Dachrahmens und der
Haltegriffe an. (Mit Ausnahme des
Geschwindigkeitsbegrenzungsaufkle- bers S.662)

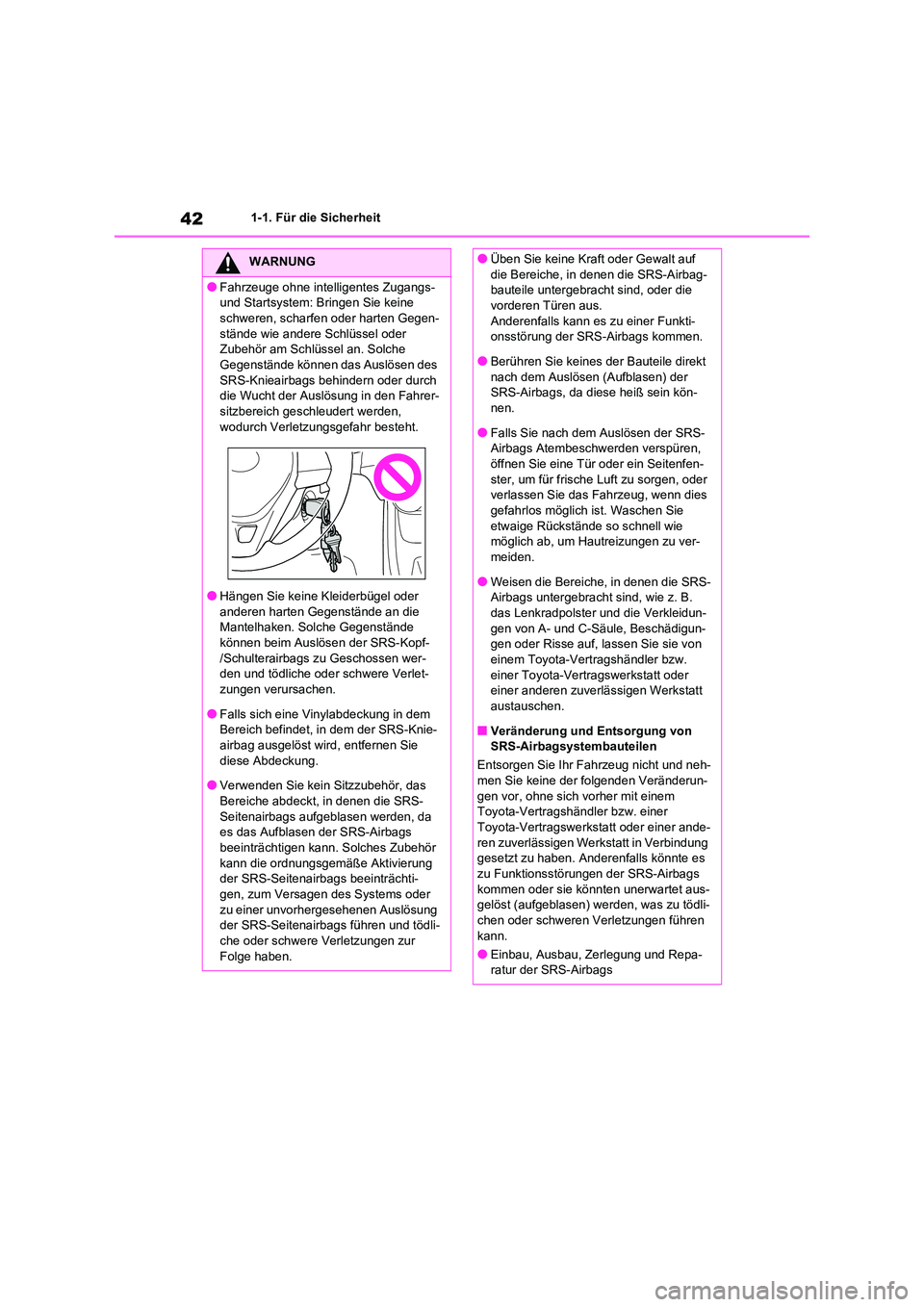

421-1. Für die Sicherheit
WARNUNG
●Fahrzeuge ohne intelligentes Zugangs-
und Startsystem: Bringen Sie keine
schweren, scharfen oder harten Gegen- stände wie andere Schlüssel oder
Zubehör am Schlüssel an. Solche
Gegenstände können das Auslösen des SRS-Knieairbags behindern oder durch
die Wucht der Auslösung in den Fahrer-
sitzbereich geschleudert werden, wodurch Verletzungsgefahr besteht.
●Hängen Sie keine Kleiderbügel oder anderen harten Gegenstände an die
Mantelhaken. Solche Gegenstände
können beim Auslösen der SRS-Kopf- /Schulterairbags zu Geschossen wer-
den und tödliche oder schwere Verlet-
zungen verursachen.
●Falls sich eine Vinylabdeckung in dem
Bereich befindet, in dem der SRS-Knie-
airbag ausgelöst wird, entfernen Sie
diese Abdeckung.
●Verwenden Sie kein Sitzzubehör, das
Bereiche abdeckt, in denen die SRS-
Seitenairbags aufgeblasen werden, da es das Aufblasen der SRS-Airbags
beeinträchtigen kann. Solches Zubehör
kann die ordnungsgemäße Aktivierung der SRS-Seitenairbags beeinträchti-
gen, zum Versagen des Systems oder
zu einer unvorhergesehenen Auslösung der SRS-Seitenairbags führen und tödli-
che oder schwere Verletzungen zur
Folge haben.
●Üben Sie keine Kraft oder Gewalt auf
die Bereiche, in denen die SRS-Airbag-
bauteile untergebracht sind, oder die vorderen Türen aus.
Anderenfalls kann es zu einer Funkti-
onsstörung der SRS-Airbags kommen.
●Berühren Sie keines der Bauteile direkt
nach dem Auslösen (Aufblasen) der
SRS-Airbags, da diese heiß sein kön- nen.
●Falls Sie nach dem Auslösen der SRS-
Airbags Atembeschwerden verspüren,
öffnen Sie eine Tür oder ein Seitenfen- ster, um für frische Luft zu sorgen, oder
verlassen Sie das Fahrzeug, wenn dies
gefahrlos möglich ist. Waschen Sie etwaige Rückstände so schnell wie
möglich ab, um Hautreizungen zu ver-
meiden.
●Weisen die Bereiche, in denen die SRS-
Airbags untergebracht sind, wie z. B.
das Lenkradpolster und die Verkleidun- gen von A- und C-Säule, Beschädigun-
gen oder Risse auf, lassen Sie sie von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt
austauschen.
■Veränderung und Entsorgung von
SRS-Airbagsystembauteilen
Entsorgen Sie Ihr Fahrzeug nicht und neh-
men Sie keine der folgenden Veränderun- gen vor, ohne sich vorher mit einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt in Verbindung
gesetzt zu haben. Anderenfalls könnte es
zu Funktionsstörungen der SRS-Airbags kommen oder sie könnten unerwartet aus-
gelöst (aufgeblasen) werden, was zu tödli-
chen oder schweren Verletzungen führen kann.
●Einbau, Ausbau, Zerlegung und Repa-
ratur der SRS-Airbags

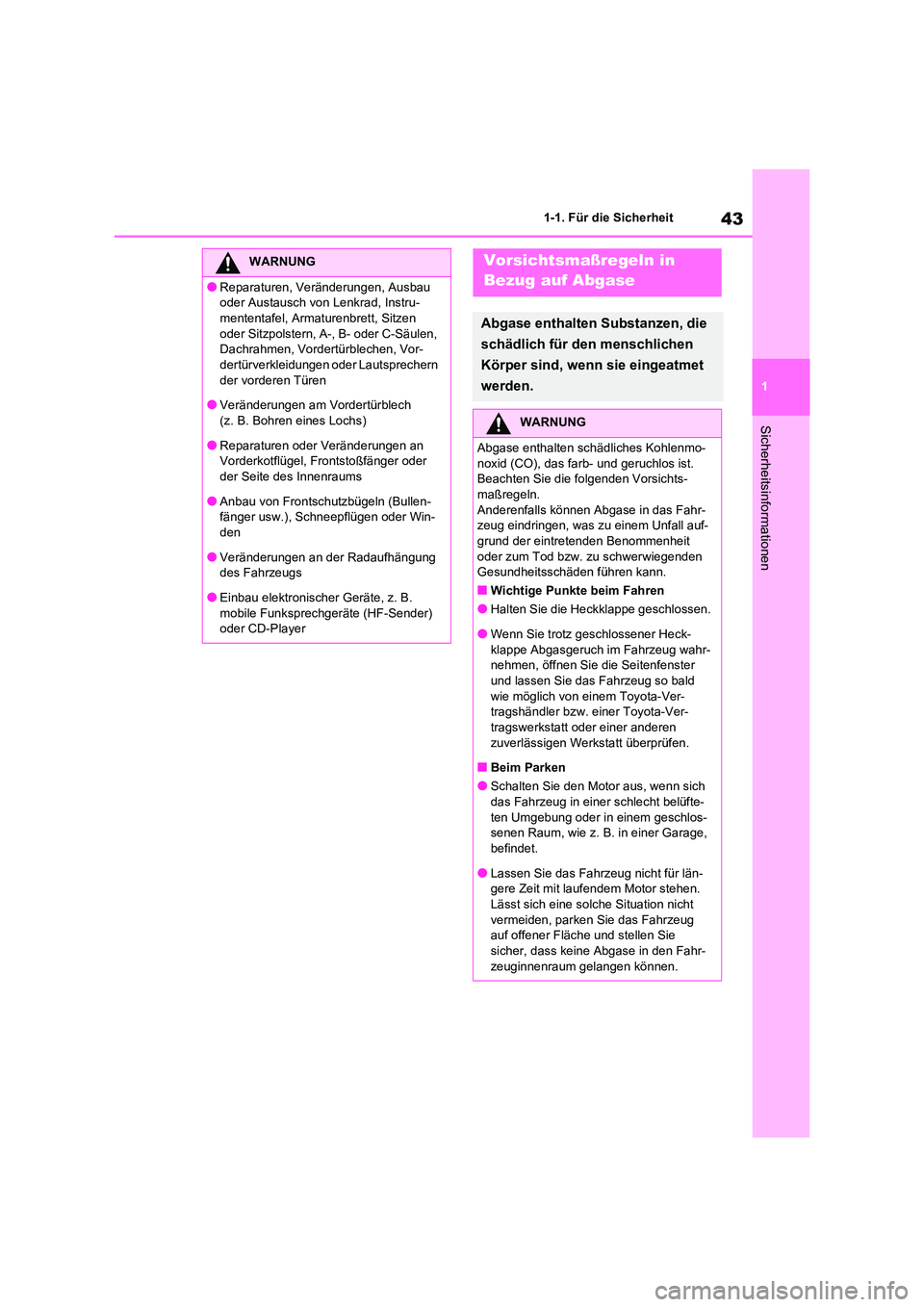

43
1
1-1. Für die Sicherheit
Sicherheitsinformationen
WARNUNG
●Reparaturen, Veränderungen, Ausbau
oder Austausch von Lenkrad, Instru-
mententafel, Armaturenbrett, Sitzen oder Sitzpolstern, A-, B- oder C-Säulen,
Dachrahmen, Vordertürblechen, Vor-
dertürverkleidungen oder Lautsprechern der vorderen Türen
●Veränderungen am Vordertürblech
(z. B. Bohren eines Lochs)
●Reparaturen oder Veränderungen an
Vorderkotflügel, Frontstoßfänger oder
der Seite des Innenraums
●Anbau von Frontschutzbügeln (Bullen-
fänger usw.), Schneepflügen oder Win-
den
●Veränderungen an der Radaufhängung
des Fahrzeugs
●Einbau elektronischer Geräte, z. B. mobile Funksprechgeräte (HF-Sender)
oder CD-Player
Vorsichtsmaßregeln in
Bezug auf Abgase
Abgase enthalten Substanzen, die
schädlich für den menschlichen
Körper sind, wenn sie eingeatmet
werden.
WARNUNG
Abgase enthalten sc hädliches Kohlenmo-
noxid (CO), das farb- und geruchlos ist.
Beachten Sie die folgenden Vorsichts- maßregeln.
Anderenfalls können Abgase in das Fahr-
zeug eindringen, was zu einem Unfall auf- grund der eintretenden Benommenheit
oder zum Tod bzw. zu schwerwiegenden
Gesundheitsschäden führen kann.
■Wichtige Punkte beim Fahren
●Halten Sie die Heckklappe geschlossen.
●Wenn Sie trotz geschlossener Heck-
klappe Abgasgeruch im Fahrzeug wahr-
nehmen, öffnen Sie die Seitenfenster und lassen Sie das Fahrzeug so bald
wie möglich von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
■Beim Parken
●Schalten Sie den Motor aus, wenn sich
das Fahrzeug in einer schlecht belüfte- ten Umgebung oder in einem geschlos-
senen Raum, wie z. B. in einer Garage,
befindet.
●Lassen Sie das Fahrzeug nicht für län-
gere Zeit mit laufendem Motor stehen.
Lässt sich eine solche Situation nicht vermeiden, parken Sie das Fahrzeug
auf offener Fläche und stellen Sie
sicher, dass keine Abgase in den Fahr- zeuginnenraum gelangen können.

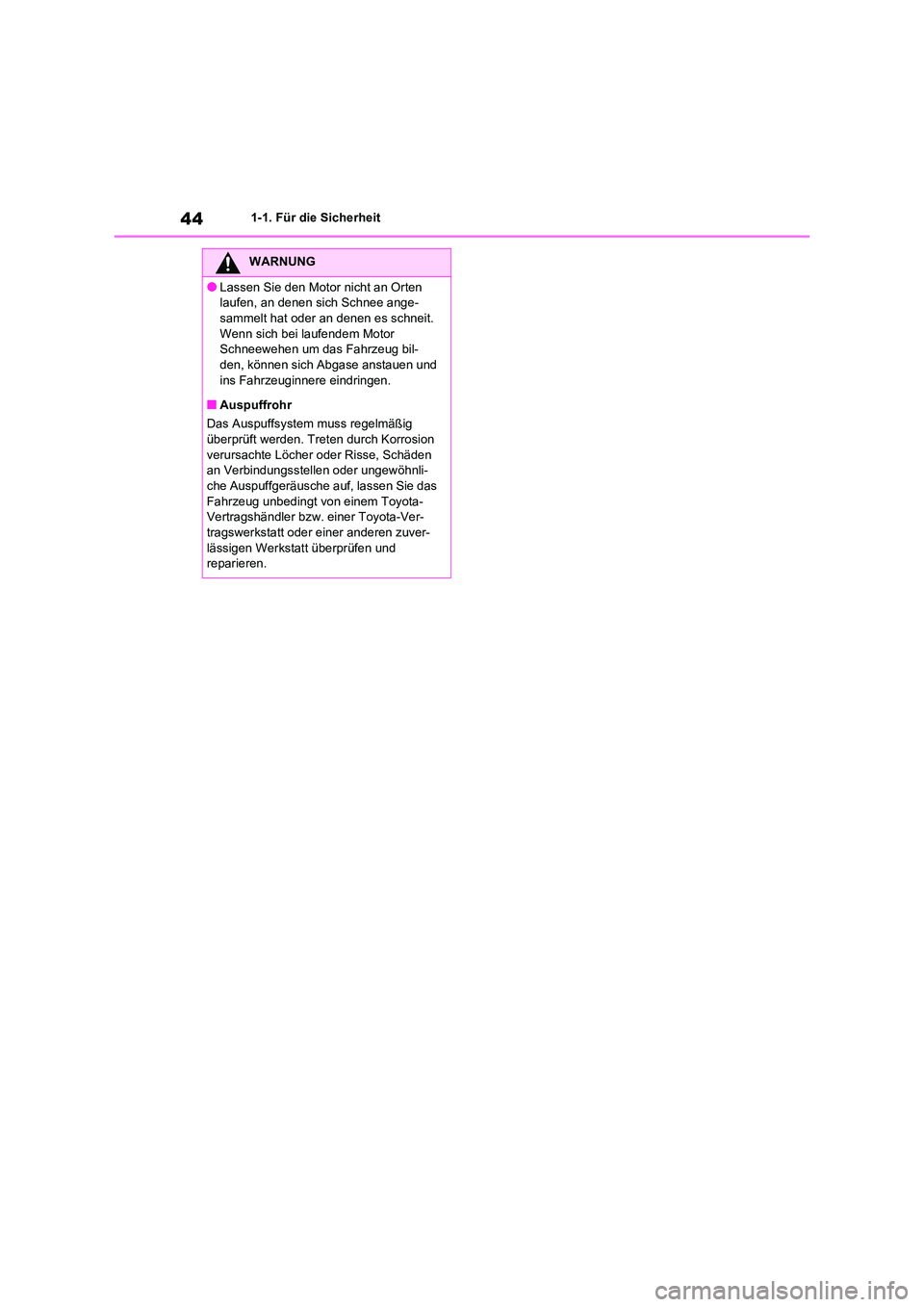

441-1. Für die Sicherheit
WARNUNG
●Lassen Sie den Motor nicht an Orten
laufen, an denen sich Schnee ange-
sammelt hat oder an denen es schneit. Wenn sich bei laufendem Motor
Schneewehen um das Fahrzeug bil-
den, können sich Abgase anstauen und ins Fahrzeuginnere eindringen.
■Auspuffrohr
Das Auspuffsystem muss regelmäßig
überprüft werden. Treten durch Korrosion verursachte Löcher oder Risse, Schäden
an Verbindungsstellen oder ungewöhnli-
che Auspuffgeräusche auf, lassen Sie das Fahrzeug unbedingt von einem Toyota-
Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuver- lässigen Werkstatt überprüfen und
reparieren.

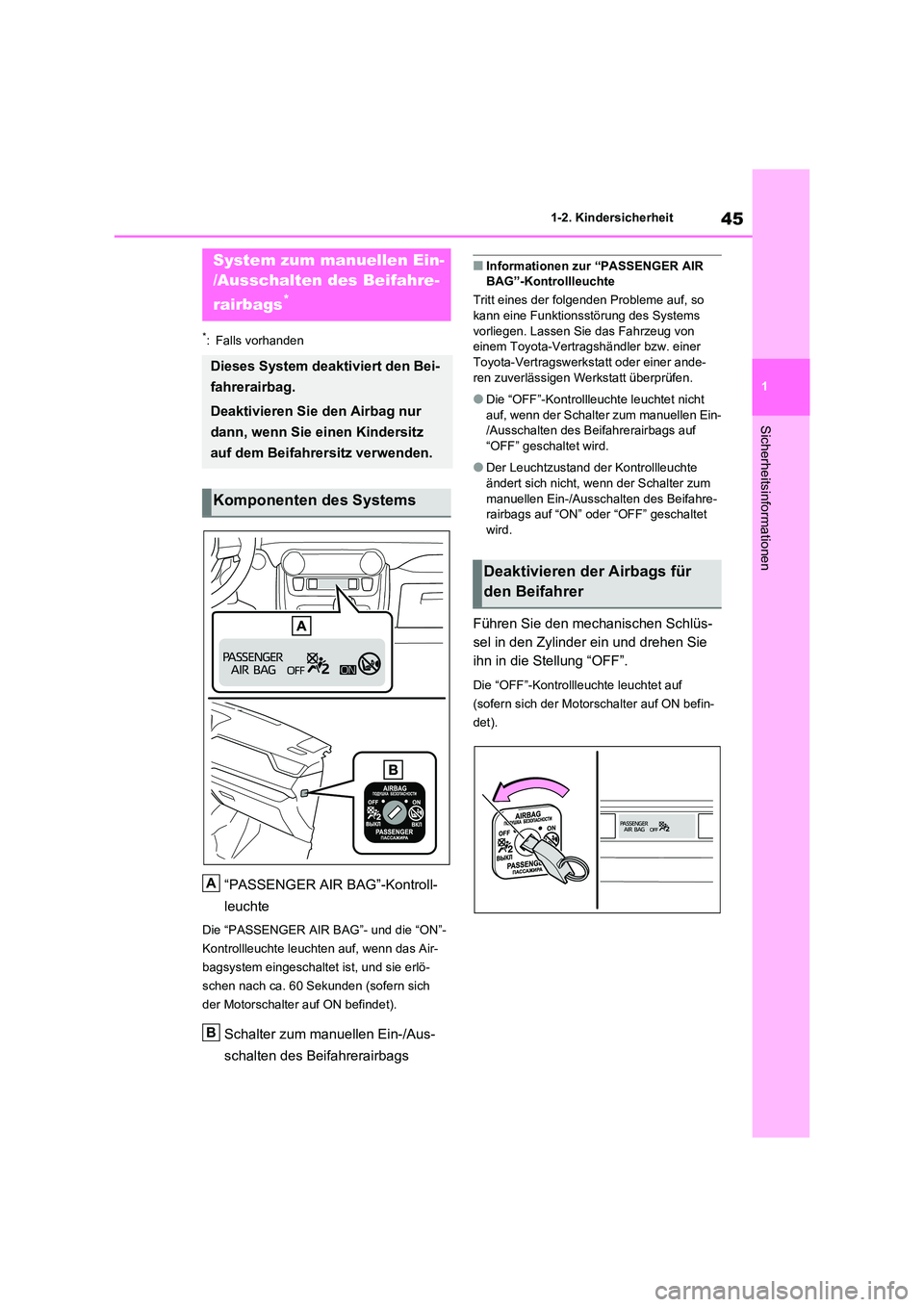

45
1
1-2. Kindersicherheit
Sicherheitsinformationen
1-2.Kindersicherheit
*: Falls vorhanden
“PASSENGER AIR BAG”-Kontroll-
leuchte
Die “PASSENGER AIR BAG”- und die “ON”-
Kontrollleuchte leuchten auf, wenn das Air-
bagsystem eingeschaltet ist, und sie erlö-
schen nach ca. 60 Sekunden (sofern sich
der Motorschalter auf ON befindet).
Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags
■Informationen zu r “PASSENGER AIR BAG”-Kontrollleuchte
Tritt eines der folgenden Probleme auf, so
kann eine Funktionsstörung des Systems
vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt überprüfen.
●Die “OFF”-Kontrollleuchte leuchtet nicht
auf, wenn der Schalter zum manuellen Ein- /Ausschalten des Beifahrerairbags auf
“OFF” geschaltet wird.
●Der Leuchtzustand der Kontrollleuchte
ändert sich nicht, wenn der Schalter zum
manuellen Ein-/Ausschalten des Beifahre- rairbags auf “ON” oder “OFF” geschaltet
wird.
Führen Sie den mechanischen Schlüs-
sel in den Zylinder ein und drehen Sie
ihn in die Stellung “OFF”.
Die “OFF”-Kontrolll euchte leuchtet auf
(sofern sich der Motorschalter auf ON befin-
det).
System zum manuellen Ein-
/Ausschalten des Beifahre-
rairbags*
Dieses System deaktiviert den Bei-
fahrerairbag.
Deaktivieren Sie den Airbag nur
dann, wenn Sie einen Kindersitz
auf dem Beifahrersitz verwenden.
Komponenten des Systems
A
B
Deaktivieren der Airbags für
den Beifahrer

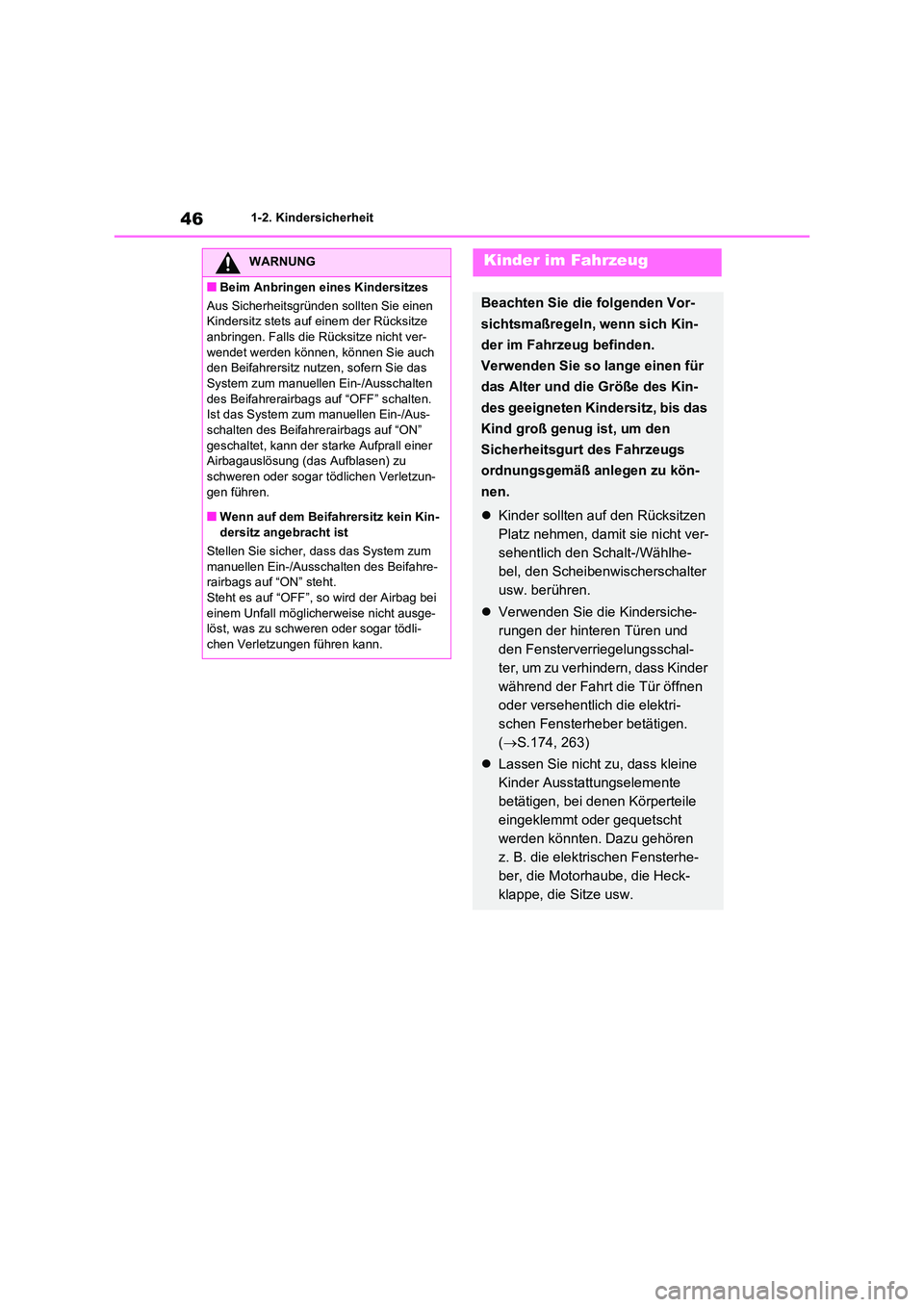

461-2. Kindersicherheit
WARNUNG
■Beim Anbringen eines Kindersitzes
Aus Sicherheitsgründen sollten Sie einen
Kindersitz stets auf einem der Rücksitze
anbringen. Falls die Rü cksitze nicht ver- wendet werden können, können Sie auch
den Beifahrersitz nutzen, sofern Sie das
System zum manuellen Ein-/Ausschalten des Beifahrerairbags auf “OFF” schalten.
Ist das System zum manuellen Ein-/Aus-
schalten des Beifahrerairbags auf “ON” geschaltet, kann der starke Aufprall einer
Airbagauslösung (das Aufblasen) zu
schweren oder sogar tödlichen Verletzun- gen führen.
■Wenn auf dem Beifahrersitz kein Kin-
dersitz angebracht ist
Stellen Sie sicher, dass das System zum manuellen Ein-/Ausschalten des Beifahre-
rairbags auf “ON” steht.
Steht es auf “OFF”, so wird der Airbag bei einem Unfall möglic herweise nicht ausge-
löst, was zu schweren oder sogar tödli-
chen Verletzungen führen kann.
Kinder im Fahrzeug
Beachten Sie die folgenden Vor-
sichtsmaßregeln, wenn sich Kin-
der im Fahrzeug befinden.
Verwenden Sie so lange einen für
das Alter und die Größe des Kin-
des geeigneten Kindersitz, bis das
Kind groß genug ist, um den
Sicherheitsgurt des Fahrzeugs
ordnungsgemäß anlegen zu kön-
nen.
 Kinder sollten auf den Rücksitzen
Platz nehmen, damit sie nicht ver-
sehentlich den Schalt-/Wählhe-
bel, den Scheibenwischerschalter
usw. berühren.
 Verwenden Sie die Kindersiche-
rungen der hinteren Türen und
den Fensterverriegelungsschal-
ter, um zu verhindern, dass Kinder
während der Fahrt die Tür öffnen
oder versehentlich die elektri-
schen Fensterheber betätigen.
( S.174, 263)
 Lassen Sie nicht zu, dass kleine
Kinder Ausstattungselemente
betätigen, bei denen Körperteile
eingeklemmt oder gequetscht
werden könnten. Dazu gehören
z. B. die elektrischen Fensterhe-
ber, die Motorhaube, die Heck-
klappe, die Sitze usw.

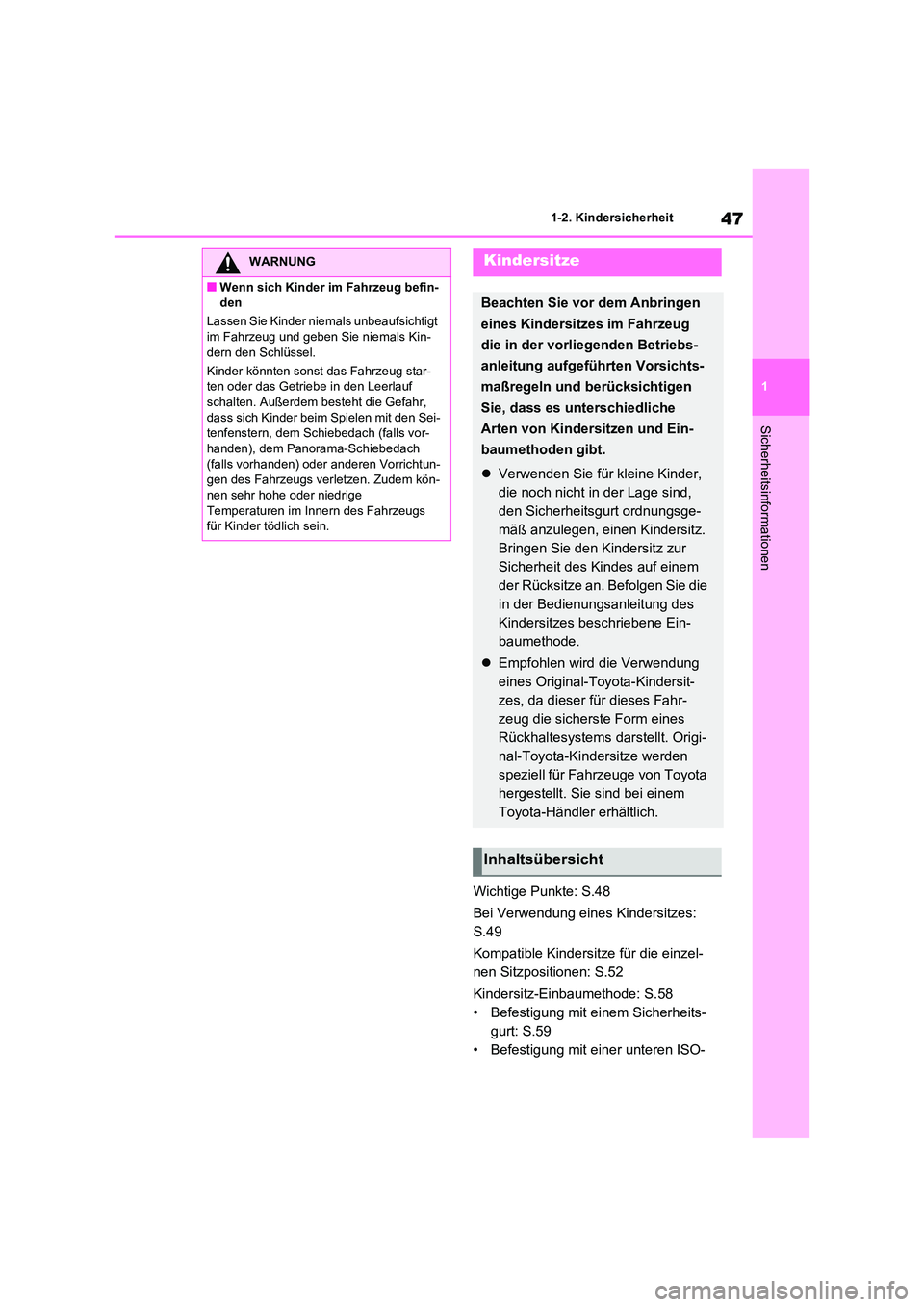

47
1
1-2. Kindersicherheit
Sicherheitsinformationen
Wichtige Punkte: S.48
Bei Verwendung eines Kindersitzes:
S.49
Kompatible Kindersitze für die einzel-
nen Sitzpositionen: S.52
Kindersitz-Einbaumethode: S.58
• Befestigung mit einem Sicherheits-
gurt: S.59
• Befestigung mit einer unteren ISO-
WARNUNG
■Wenn sich Kinder im Fahrzeug befin-
den
Lassen Sie Kinder ni emals unbeaufsichtigt
im Fahrzeug und geben Sie niemals Kin- dern den Schlüssel.
Kinder könnten sonst das Fahrzeug star-
ten oder das Getriebe in den Leerlauf
schalten. Außerdem besteht die Gefahr, dass sich Kinder beim Spielen mit den Sei-
tenfenstern, dem Schiebedach (falls vor-
handen), dem Panorama-Schiebedach (falls vorhanden) oder anderen Vorrichtun-
gen des Fahrzeugs verletzen. Zudem kön-
nen sehr hohe oder niedrige Temperaturen im Innern des Fahrzeugs
für Kinder tödlich sein.
Kindersitze
Beachten Sie vor dem Anbringen
eines Kindersitzes im Fahrzeug
die in der vorliegenden Betriebs-
anleitung aufgeführten Vorsichts-
maßregeln und berücksichtigen
Sie, dass es unterschiedliche
Arten von Kindersitzen und Ein-
baumethoden gibt.
 Verwenden Sie für kleine Kinder,
die noch nicht in der Lage sind,
den Sicherheitsgurt ordnungsge-
mäß anzulegen, einen Kindersitz.
Bringen Sie den Kindersitz zur
Sicherheit des Kindes auf einem
der Rücksitze an. Befolgen Sie die
in der Bedienungsanleitung des
Kindersitzes beschriebene Ein-
baumethode.
 Empfohlen wird die Verwendung
eines Original-Toyota-Kindersit-
zes, da dieser für dieses Fahr-
zeug die sicherste Form eines
Rückhaltesystems darstellt. Origi-
nal-Toyota-Kindersitze werden
speziell für Fahrzeuge von Toyota
hergestellt. Sie sind bei einem
Toyota-Händler erhältlich.
Inhaltsübersicht

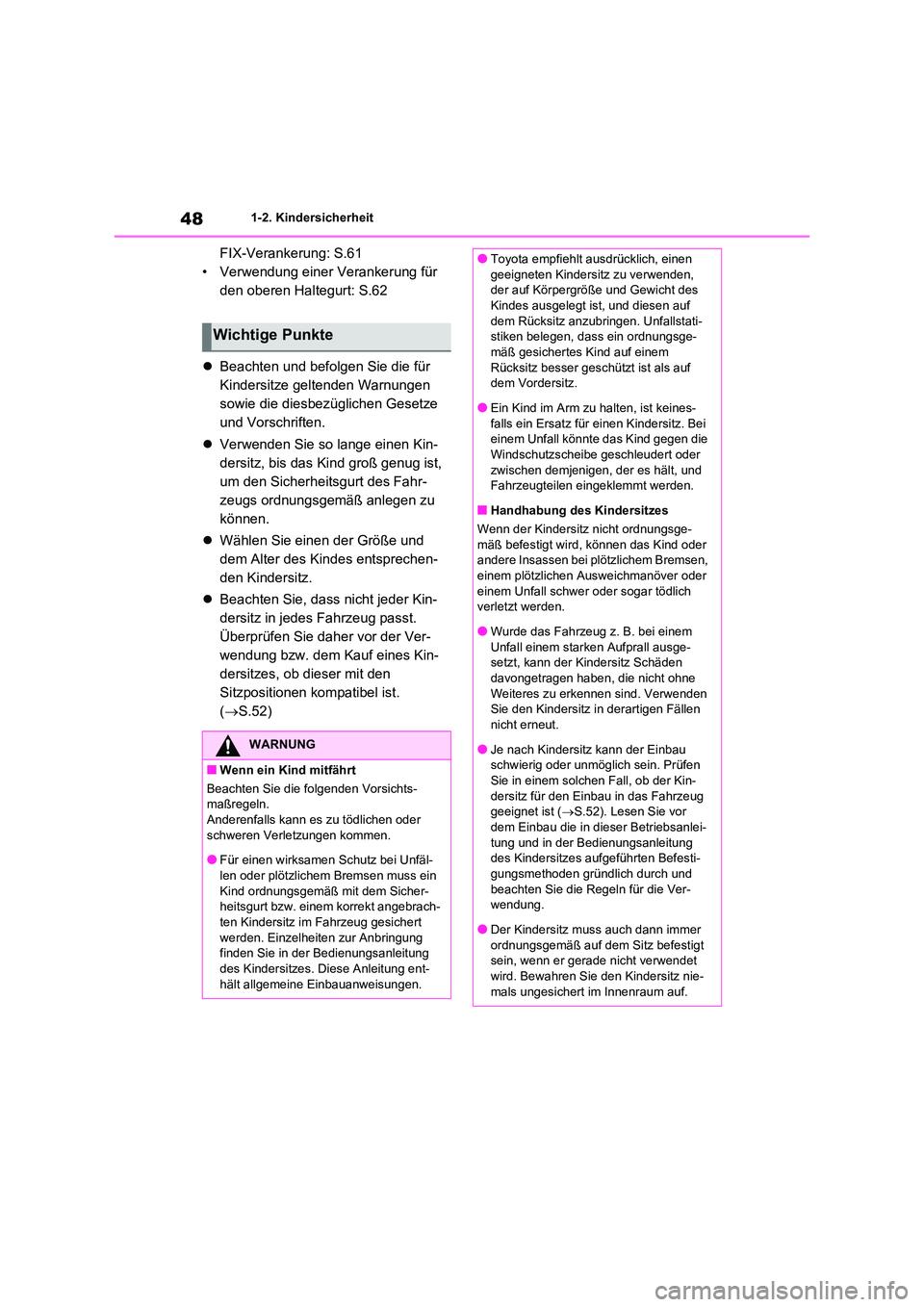

481-2. Kindersicherheit
FIX-Verankerung: S.61
• Verwendung einer Verankerung für
den oberen Haltegurt: S.62
 Beachten und befolgen Sie die für
Kindersitze geltenden Warnungen
sowie die diesbezüglichen Gesetze
und Vorschriften.
 Verwenden Sie so lange einen Kin-
dersitz, bis das Kind groß genug ist,
um den Sicherheitsgurt des Fahr-
zeugs ordnungsgemäß anlegen zu
können.
 Wählen Sie einen der Größe und
dem Alter des Kindes entsprechen-
den Kindersitz.
 Beachten Sie, dass nicht jeder Kin-
dersitz in jedes Fahrzeug passt.
Überprüfen Sie daher vor der Ver-
wendung bzw. dem Kauf eines Kin-
dersitzes, ob dieser mit den
Sitzpositionen kompatibel ist.
( S.52)
Wichtige Punkte
WARNUNG
■Wenn ein Kind mitfährt
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
●Für einen wirksamen Schutz bei Unfäl- len oder plötzlichem Bremsen muss ein
Kind ordnungsgemäß mit dem Sicher-
heitsgurt bzw. einem korrekt angebrach- ten Kindersitz im Fahrzeug gesichert
werden. Einzelheiten zur Anbringung
finden Sie in der Bedienungsanleitung des Kindersitzes. Diese Anleitung ent-
hält allgemeine Einbauanweisungen.
●Toyota empfiehlt ausdrücklich, einen
geeigneten Kindersitz zu verwenden,
der auf Körpergröße und Gewicht des Kindes ausgelegt ist, und diesen auf
dem Rücksitz anzubringen. Unfallstati-
stiken belegen, dass ein ordnungsge- mäß gesichertes Kind auf einem
Rücksitz besser gesc hützt ist als auf
dem Vordersitz.
●Ein Kind im Arm zu halten, ist keines-
falls ein Ersatz für einen Kindersitz. Bei
einem Unfall könnte das Kind gegen die
Windschutzscheibe geschleudert oder zwischen demjenigen, der es hält, und
Fahrzeugteilen eingeklemmt werden.
■Handhabung des Kindersitzes
Wenn der Kindersitz nicht ordnungsge- mäß befestigt wird, können das Kind oder
andere Insassen bei plötzlichem Bremsen,
einem plötzlichen Ausweichmanöver oder einem Unfall schwer oder sogar tödlich
verletzt werden.
●Wurde das Fahrzeug z. B. bei einem Unfall einem starken Aufprall ausge-
setzt, kann der Kindersitz Schäden
davongetragen haben, die nicht ohne Weiteres zu erkennen sind. Verwenden
Sie den Kindersitz in derartigen Fällen
nicht erneut.
●Je nach Kindersitz kann der Einbau
schwierig oder unmöglich sein. Prüfen
Sie in einem solchen Fall, ob der Kin- dersitz für den Einbau in das Fahrzeug
geeignet ist ( S.52). Lesen Sie vor
dem Einbau die in dieser Betriebsanlei- tung und in der Bedienungsanleitung
des Kindersitzes aufgeführten Befesti-
gungsmethoden gründlich durch und beachten Sie die Regeln für die Ver-
wendung.
●Der Kindersitz muss auch dann immer ordnungsgemäß auf dem Sitz befestigt
sein, wenn er gerade nicht verwendet
wird. Bewahren Sie den Kindersitz nie- mals ungesichert im Innenraum auf.

49
1
1-2. Kindersicherheit
Sicherheitsinformationen■Beim Anbringen eines Kindersit-
zes auf dem Beifahrersitz
Bringen Sie den Kindersitz zur Sicher-
heit des Kindes auf einem der Rück-
sitze an. Wenn das Anbringen des
Kindersitzes auf dem Beifahrersitz
unvermeidbar ist, stellen Sie den Sitz
wie folgt ein und bringen Sie erst dann
den Kindersitz an:
 Bringen Sie die Rückenlehne in die
aufrechteste Position.
Fahrzeuge ohne Schalter zum manuellen
Ein-/Ausschalten des Beifahrerairbags:
Wenn es eine Lücke zwischen dem Kinder-
sitz und der Rückenlehne gibt, stellen Sie
die Neigung der Rückenlehne so ein, dass
der Kindersitz vollständig an der Lehne
anliegt.
Fahrzeuge mit Schalter zum manuellen Ein-
/Ausschalten des Beifahrerairbags: Wenn es
beim Einbau eines nach vorn gerichteten
Kindersitzes eine Lücke zwischen dem Kin-
dersitz und der Rückenlehne gibt, stellen Sie
die Neigung der Rückenlehne so ein, dass
der Kindersitz vollständig an der Lehne
anliegt.
 Schieben Sie den Vordersitz bis zum
Anschlag nach hinten.
 Wenn die Kopfstütze den Einbau
des Kindersitzes behindert und ent-
fernt werden kann, entfernen Sie sie.
Bringen Sie die Kopfstütze anderen-
falls in die oberste Einraststellung.
WARNUNG
●Falls der Kindersitz ausgebaut werden
muss, entfernen Sie ihn aus dem Fahr-
zeug oder verstauen Sie ihn sicher im Gepäckraum.
Bei Verwendung eines Kinder-
sitzes
WARNUNG
■Bei Verwendung eines Kindersitzes
Beachten Sie die folgenden Vorsichts-
maßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Fahrzeuge ohne Schalter zum manuel-
len Ein-/Ausschalten des Beifahrerair- bags: Verwenden Sie niemals einen
nach hinten gerichteten Kindersitz auf
dem Beifahrersitz. Durch die Wucht des sich plötzlich auf-
blasenden Beifahrerairbags kann das
Kind bei einem Unfall tödliche oder schwere Verletzungen erleiden.

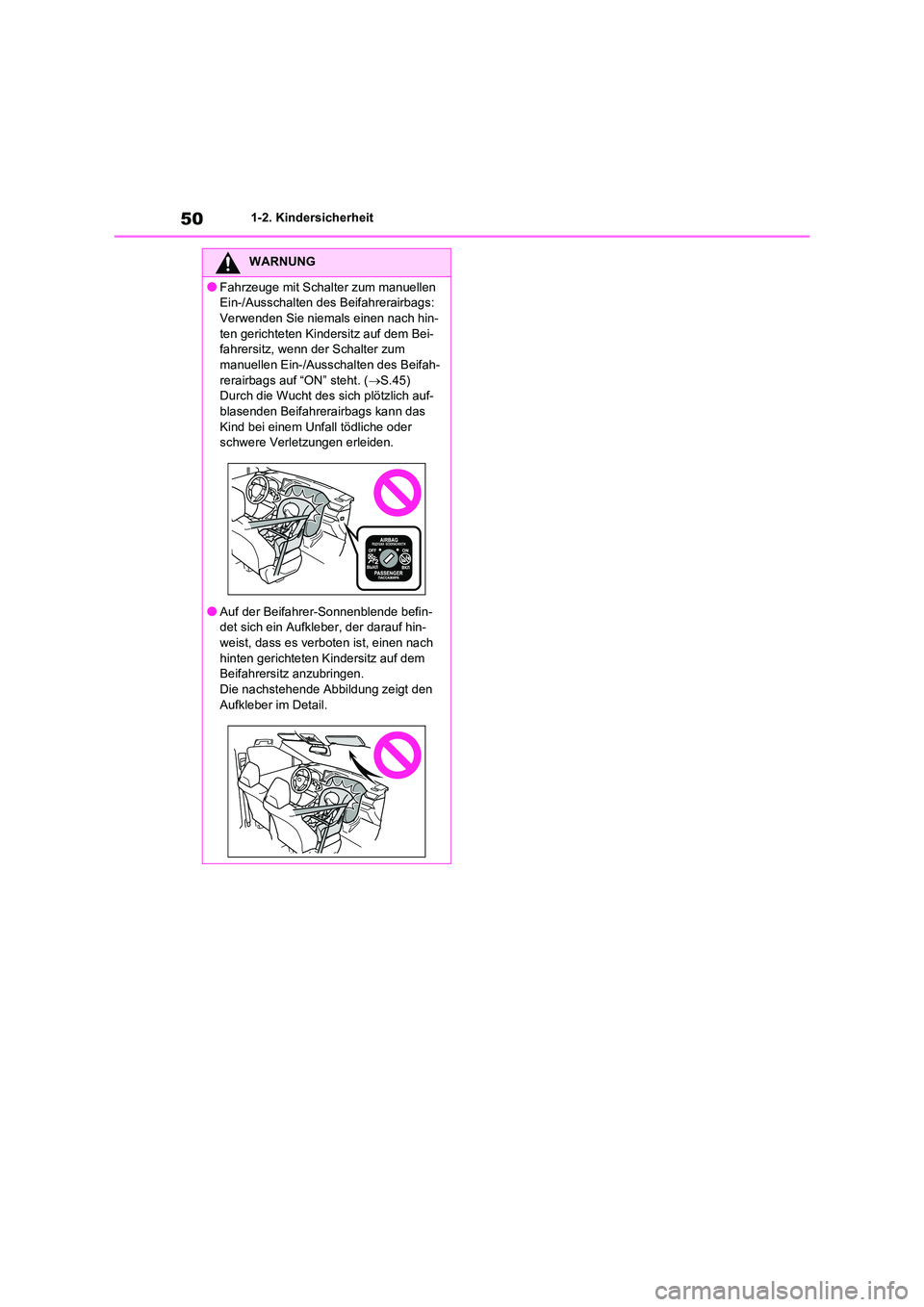

501-2. Kindersicherheit
WARNUNG
●Fahrzeuge mit Schalter zum manuellen
Ein-/Ausschalten des Beifahrerairbags:
Verwenden Sie niemals einen nach hin- ten gerichteten Kindersitz auf dem Bei-
fahrersitz, wenn der Schalter zum
manuellen Ein-/Ausschalten des Beifah- rerairbags auf “ON” steht. ( S.45)
Durch die Wucht des sich plötzlich auf-
blasenden Beifahrerairbags kann das Kind bei einem Unfall tödliche oder
schwere Verletzungen erleiden.
●Auf der Beifahrer-Sonnenblende befin-
det sich ein Aufkleber, der darauf hin-
weist, dass es verboten ist, einen nach hinten gerichteten Kindersitz auf dem
Beifahrersitz anzubringen.
Die nachstehende Abbildung zeigt den Aufkleber im Detail.
