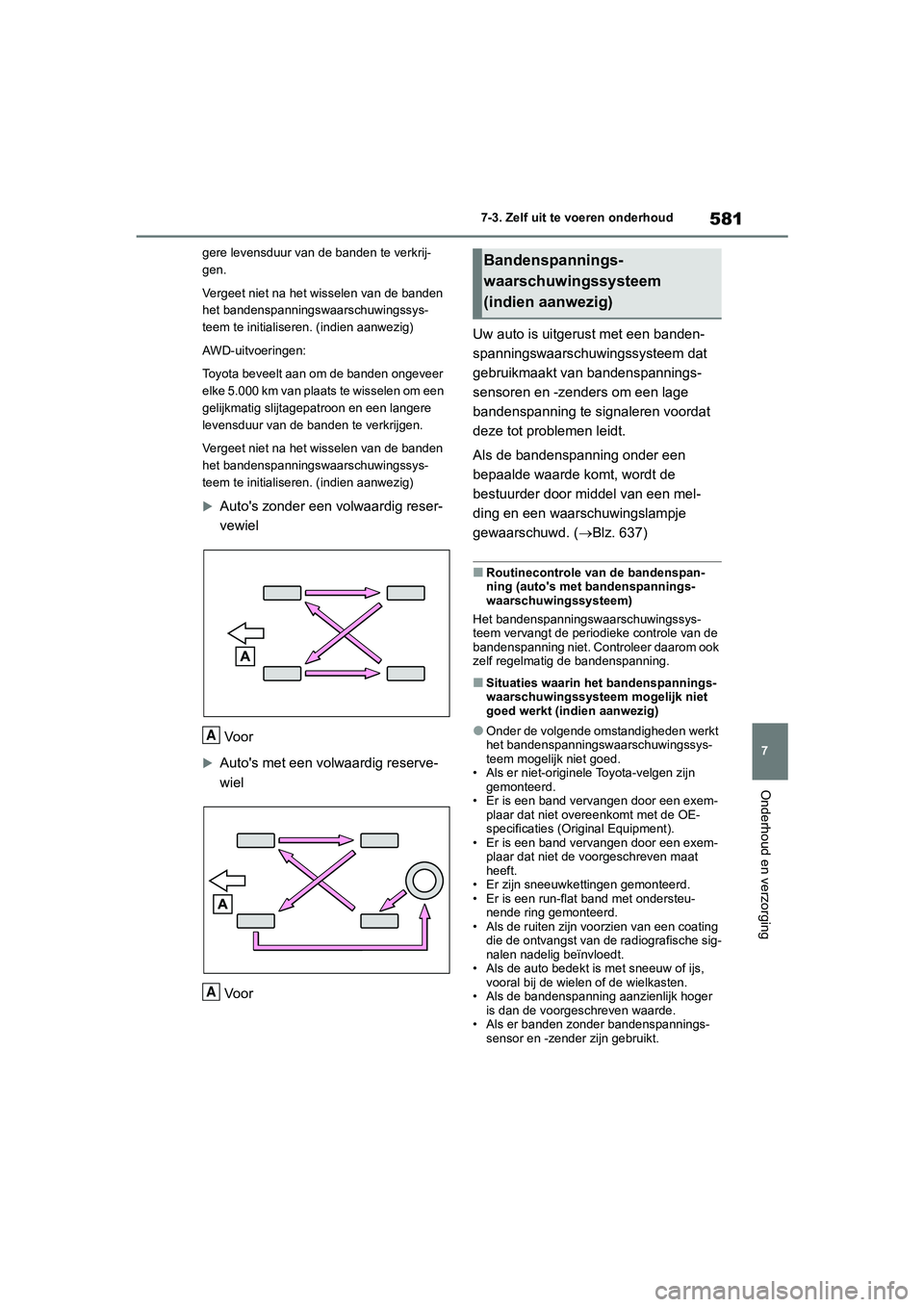

7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
gere levensduur van de banden te verkrij-
gen.
Vergeet niet na het wisselen van de banden
het bandenspanningswaarschuwingssys-
teem te initialiseren
. (indien aanwezig)
AWD-uitvoeringen:
Toyota beveelt aan om de banden ongeveer
elke 5.000 km van plaats te wisselen om een
gelijkmatig slijtagepatroon en een langere
levensduur van de banden te verkrijgen.
Vergeet niet na het wisselen van de banden
het bandenspanningswaarschuwingssys-
teem te initialiseren . (indien aanwezig)

Auto's zonder een volwaardig reser-
vewiel
Vo o r
Auto's met een volwaardig reserve-
wielVo o r Uw auto is uitgerust met een banden-
spanningswaarschu
wingssysteem dat
gebruikmaakt van bandenspannings-
sensoren en -zenders om een lage
bandenspanning te signaleren voordat
deze tot problemen leidt.
Als de bandenspanning onder een
bepaalde waarde komt, wordt de
bestuurder door mi ddel van een mel-
ding en een waarschuwingslampje
gewaarschuwd. ( Blz. 637)
■Routinecontrole van de bandenspan-
ning (auto's met bandenspannings-
waarschuwingssysteem)
Het bandenspanningswaarschuwingssys-
teem vervangt de periodieke controle van de
bandenspanning niet. Controleer daarom ook
zelf regelmatig de bandenspanning.
■Situaties waarin het bandenspannings-
waarschuwingssysteem mogelijk niet
goed werkt (indien aanwezig)
●Onder de volgende omstandigheden werkt
het bandenspanningsw aarschuwingssys-
teem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exem- plaar dat niet overeenkomt met de OE-
specificaties (Original Equipment).
• Er is een band vervangen door een exem- plaar dat niet de voorgeschreven maat
heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteu- nende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radiografische sig-
nalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als er banden zonder bandenspannings- sensor en -zender zijn gebruikt.A
A
Bandenspannings-
waarschuwingssysteem
(indien aanwezig)
pM_RAV4_OM_OM42C76E_(EE).book P age 581 Monday, October 7, 2019 3:26 PM

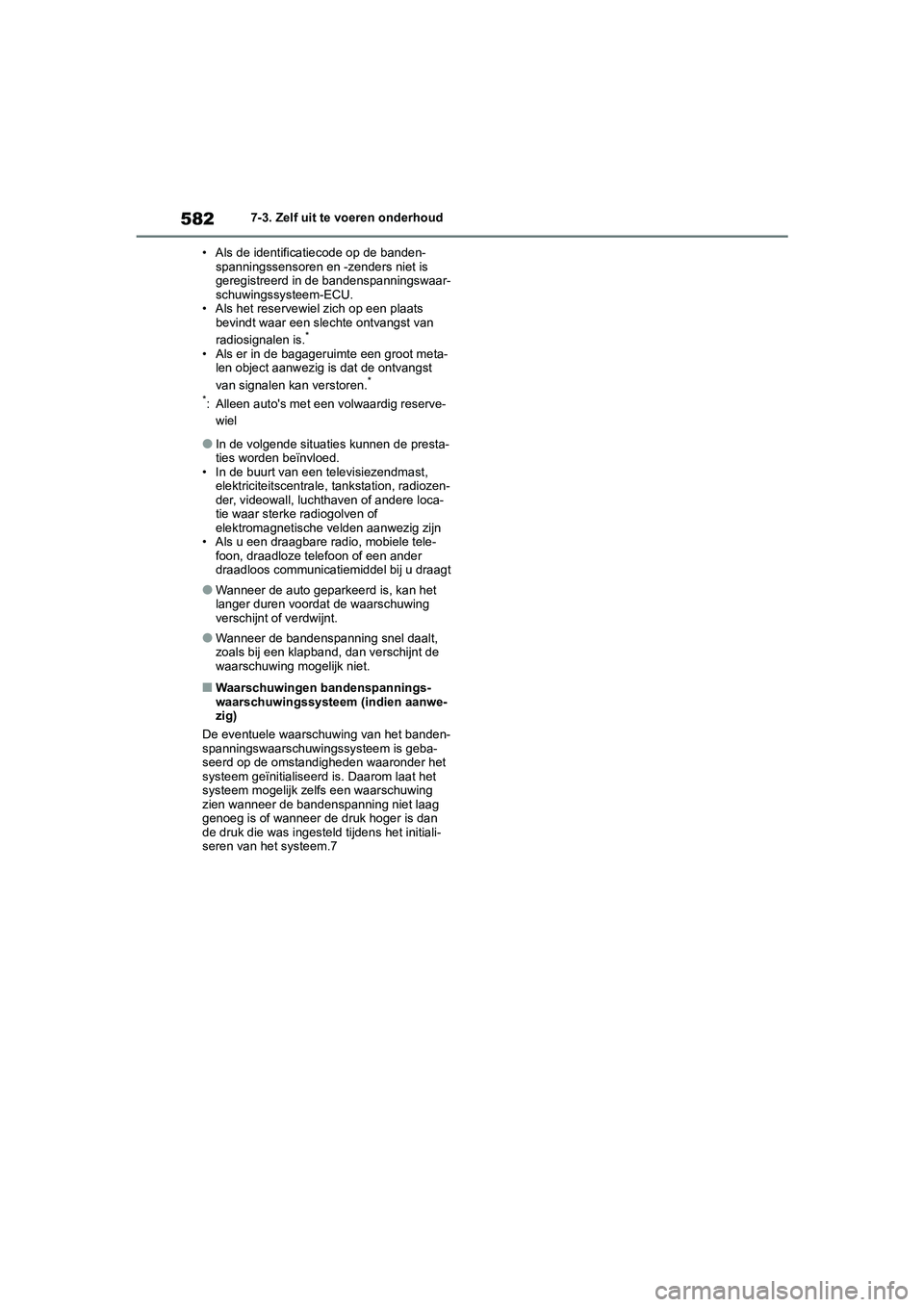

5827-3. Zelf uit te voeren onderhoud
• Als de identificatiecode op de banden- spanningssensoren en -zenders niet is
geregistreerd in de bandenspanningswaar-
schuwingssysteem-ECU.
• Als het reservewiel zich op een plaats
bevindt waar een slechte ontvangst van
radiosignalen is.
*
• Als er in de bagageruimte een groot meta- len object aanwezig is dat de ontvangst
van signalen kan verstoren.
*
*
: Alleen auto's met een volwaardig reserve- wiel
●In de volgende situaties kunnen de presta-
ties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale , tankstation, radiozen-
der, videowall, luchthaven of andere loca-
tie waar sterke radiogolven of
elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele tele- foon, draadloze telefoon of een ander
draadloos communicatiemiddel bij u draagt
●Wanneer de auto geparkeerd is, kan het
langer duren voordat de waarschuwing
verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt,
zoals bij een klapband, dan verschijnt de
waarschuwing mogelijk niet.
■Waarschuwingen bandenspannings-
waarschuwingssysteem (indien aanwe-
zig)
De eventuele waarschuwing van het banden-
spanningswaarschuwi ngssysteem is geba-
seerd op de omstandigheden waaronder het
systeem geïnitialiseerd is. Daarom laat het
systeem mogelijk zelfs een waarschuwing
zien wanneer de bandenspanning niet laag
genoeg is of wanneer de druk hoger is dan
de druk die was ingesteld tijdens het initiali-
seren van het systeem.7
pM_RAV4_OM_OM42C76E_(EE).book P age 582 Monday, October 7, 2019 3:26 PM

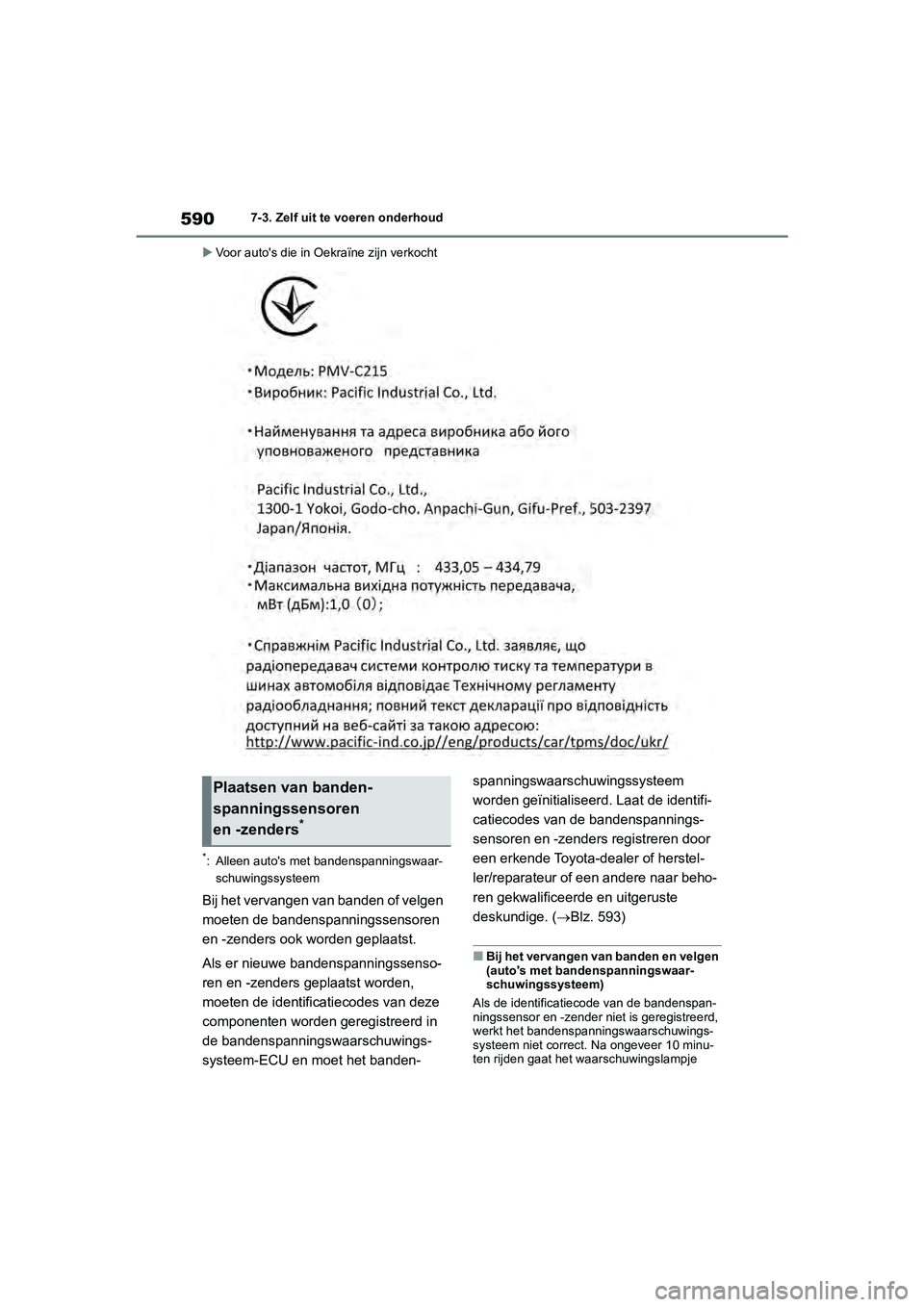

5907-3. Zelf uit te voeren onderhoud
 Voor auto's die in Oekraïne zijn verkocht
*: Alleen auto's met bandenspanningswaar-
schuwingssysteem
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren
en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssenso-
ren en -zenders geplaatst worden,
moeten de identificatiecodes van deze
componenten worden geregistreerd in
de bandenspanningswaarschuwings-
systeem-ECU en moet het banden- spanningswaarsch
uwingssysteem
worden geïnitialiseerd . Laat de identifi-
catiecodes van de bandenspannings-
sensoren en -zenders registreren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. ( Blz. 593)
■Bij het vervangen van banden en velgen
(auto's met bandenspanningswaar-
schuwingssysteem)
Als de identificatiecode van de bandenspan-
ningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje
Plaatsen van banden-
spanningssensoren
en -zenders
*
pM_RAV4_OM_OM42C76E_(EE).book P age 590 Monday, October 7, 2019 3:26 PM

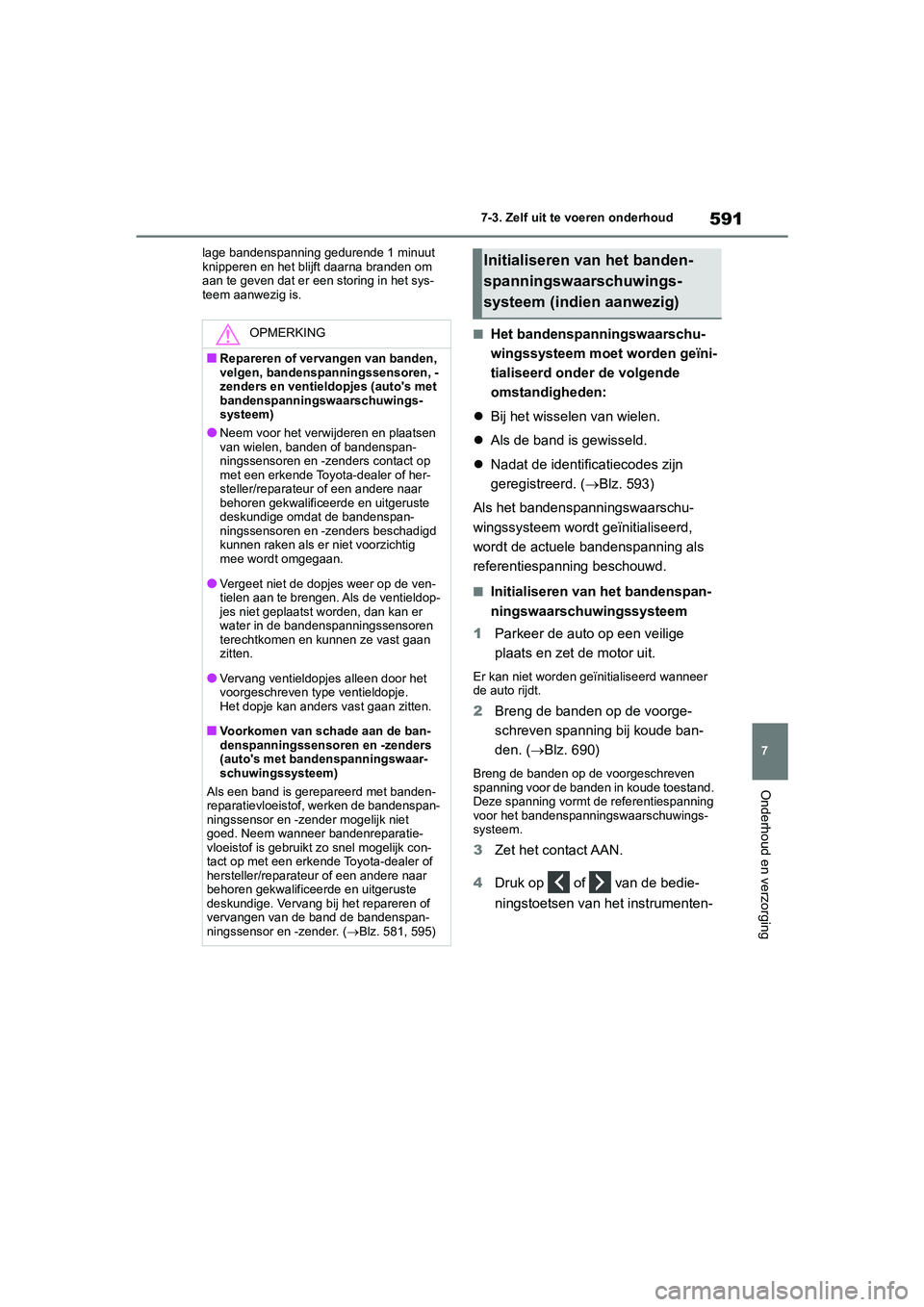

591
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om
aan te geven dat er een storing in het sys-
teem aanwezig is.
■Het bandenspanningswaarschu-
wingssysteem moet worden geïni-
tialiseerd onder de volgende
omstandigheden:
 Bij het wisselen van wielen.
 Als de band is gewisseld.
 Nadat de identificatiecodes zijn
geregistreerd. ( Blz. 593)
Als het bandenspanningswaarschu-
wingssysteem wordt ge ïnitialiseerd,
wordt de actuele bandenspanning als
referentiespanning beschouwd.
■Initialiseren van het bandenspan-
ningswaarschuwingssysteem
1 Parkeer de auto op een veilige
plaats en zet de motor uit.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
2Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( Blz. 690)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspannings waarschuwings-
systeem.
3 Zet het contact AAN.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
OPMERKING
■Repareren of vervangen van banden,
velgen, bandenspanningssensoren, -
zenders en ventieldopjes (auto's met
bandenspanningswaarschuwings-
systeem)
●Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en -zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er n iet voorzichtig
mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ven-
tielen aan te brengen. Als de ventieldop-
jes niet geplaatst worden, dan kan er
water in de bandenspanningssensoren
terechtkomen en kunnen ze vast gaan
zitten.
●Vervang ventieldopjes alleen door het
voorgeschreven type ventieldopje.
Het dopje kan anders vast gaan zitten.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
(auto's met bandenspanningswaar-
schuwingssysteem)
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang bij het repareren of
vervangen van de band de bandenspan-
ningssensor en -zender. ( Blz. 581, 595)
Initialiseren van het banden-
spanningswaarschuwings-
systeem (indien aanwezig)
pM_RAV4_OM_OM42C76E_(EE).book P age 591 Monday, October 7, 2019 3:26 PM

593
7

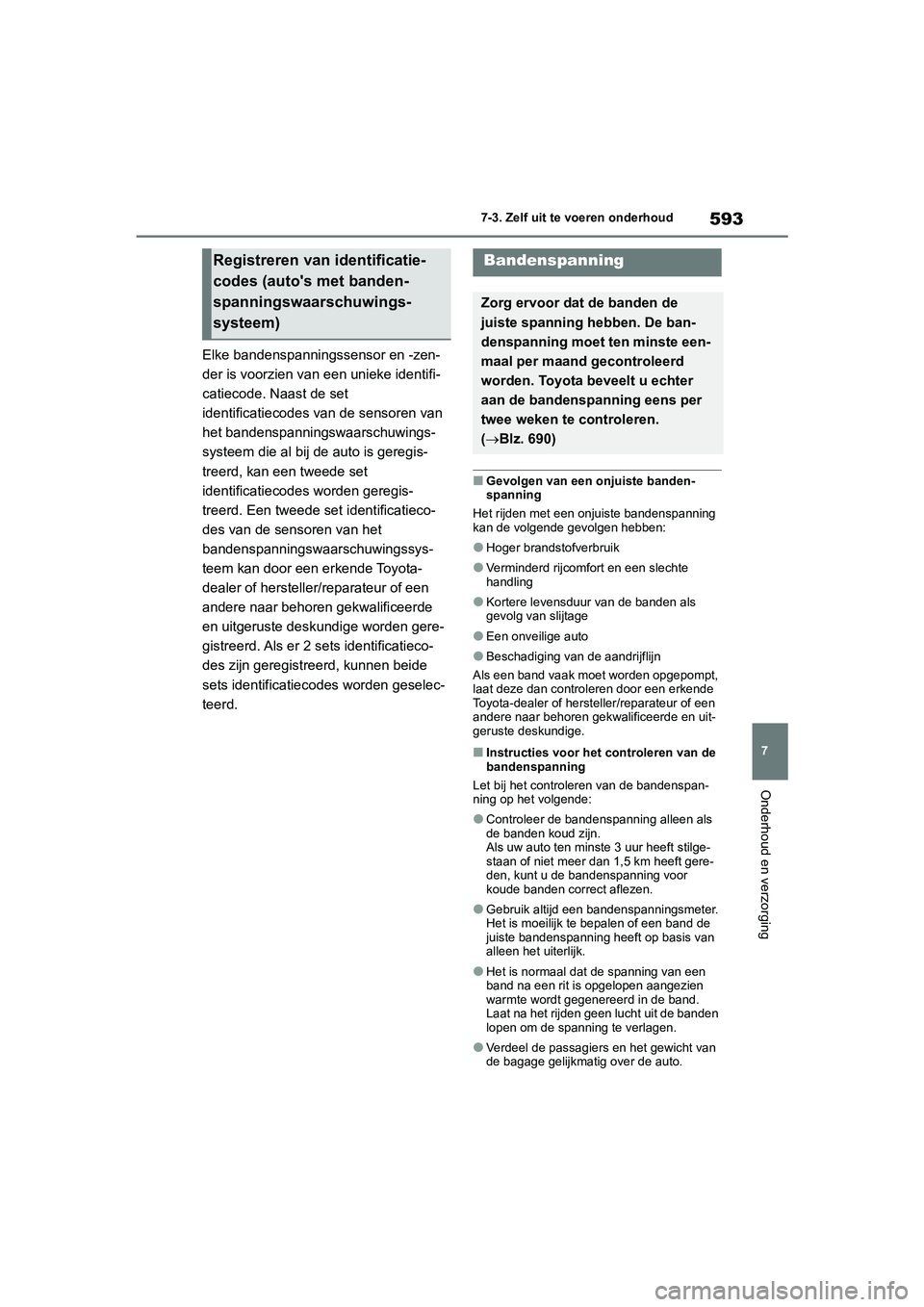

7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Elke bandenspanningssensor en -zen-
der is voorzien van
een unieke identifi-
catiecode. Naast de set
identificatiecodes van de sensoren van
het bandenspanningswaarschuwings-
systeem die al bij de auto is geregis-
treerd, kan een tweede set
identificatiecodes worden geregis-
treerd. Een tweede se t identificatieco-
des van de sens oren van het
bandenspanningswaarschuwingssys-
teem kan door een erkende Toyota-
dealer of hersteller /reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige worden gere-
gistreerd. Als er 2 se ts identificatieco-
des zijn geregistreerd, kunnen beide
sets identificatiecodes worden geselec-
teerd.
■Gevolgen van een onjuiste banden-
spanning
Het rijden met een onjuiste bandenspanning
kan de volgende gevolgen hebben:
●Hoger brandstofverbruik
●Verminderd rijcomfort en een slechte
handling
●Kortere levensduur van de banden als
gevolg van slijtage
●Een onveilige auto
●Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt,
laat deze dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Instructies voor het controleren van de
bandenspanning
Let bij het controleren van de bandenspan-
ning op het volgende:
●Controleer de bandenspanning alleen als
de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilge-
staan of niet meer dan 1,5 km heeft gere-
den, kunt u de bandenspanning voor
koude banden correct aflezen.
●Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de
juiste bandenspanning heeft op basis van
alleen het uiterlijk.
●Het is normaal dat de spanning van een
band na een rit is opgelopen aangezien
warmte wordt gegenereerd in de band.
Laat na het rijden geen lucht uit de banden
lopen om de spanning te verlagen.
●Verdeel de passagiers en het gewicht van
de bagage gelijkmatig over de auto.
Registreren van identificatie-
codes (auto's met banden-
spanningswaarschuwings-
systeem)Bandenspanning
Zorg ervoor dat de banden de
juiste spanning hebben. De ban-
denspanning moet ten minste een-
maal per maand gecontroleerd
worden. Toyota beveelt u echter
aan de bandenspanning eens per
twee weken te controleren.
( Blz. 690)
pM_RAV4_OM_OM42C76E_(EE).book P age 593 Monday, October 7, 2019 3:26 PM

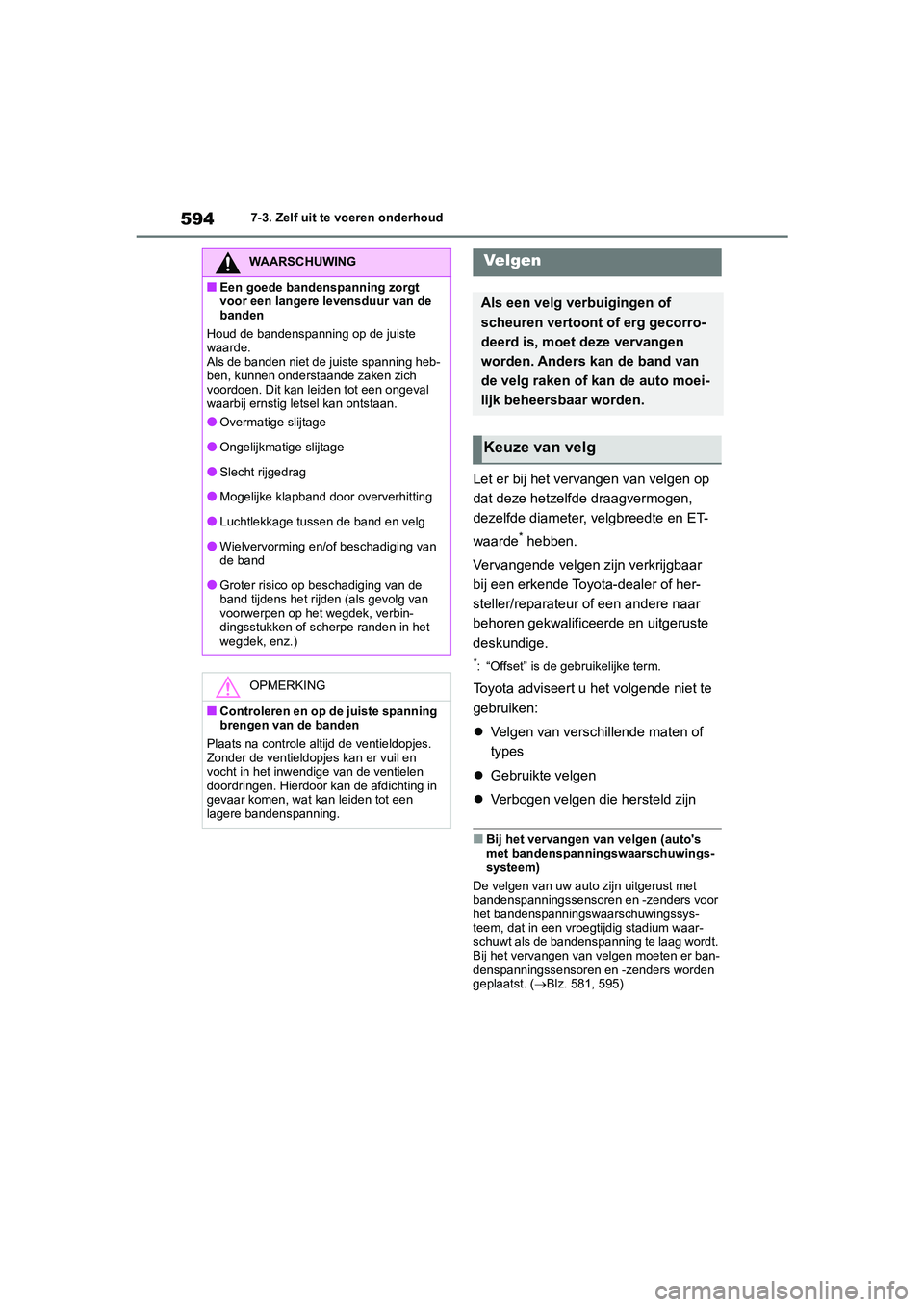

5947-3. Zelf uit te voeren onderhoud
Let er bij het vervangen van velgen op
dat deze hetzelfde draagvermogen,
dezelfde diameter, velgbreedte en ET-
waarde
* hebben.
Vervangende velgen zijn verkrijgbaar
bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
 Velgen van verschil lende maten of
types
 Gebruikte velgen
 Verbogen velgen die hersteld zijn
■Bij het vervangen van velgen (auto's
met bandenspanningswaarschuwings-
systeem)
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssys-
teem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt.
Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden
geplaatst. ( Blz. 581, 595)
WAARSCHUWING
■Een goede bandenspanning zorgt
voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste
waarde.
Als de banden niet de juiste spanning heb-
ben, kunnen onderstaande zaken zich
voordoen. Dit kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
●Overmatige slijtage
●Ongelijkmatige slijtage
●Slecht rijgedrag
●Mogelijke klapband door oververhitting
●Luchtlekkage tussen de band en velg
●Wielvervorming en/of beschadiging van
de band
●Groter risico op beschadiging van de
band tijdens het rijden (als gevolg van
voorwerpen op het wegdek, verbin-
dingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en
vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdichting in
gevaar komen, wat kan leiden tot een
lagere bandenspanning.
Velgen
Als een velg verbuigingen of
scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen
worden. Anders kan de band van
de velg raken of kan de auto moei-
lijk beheersbaar worden.
Keuze van velg
pM_RAV4_OM_OM42C76E_(EE).book P age 594 Monday, October 7, 2019 3:26 PM

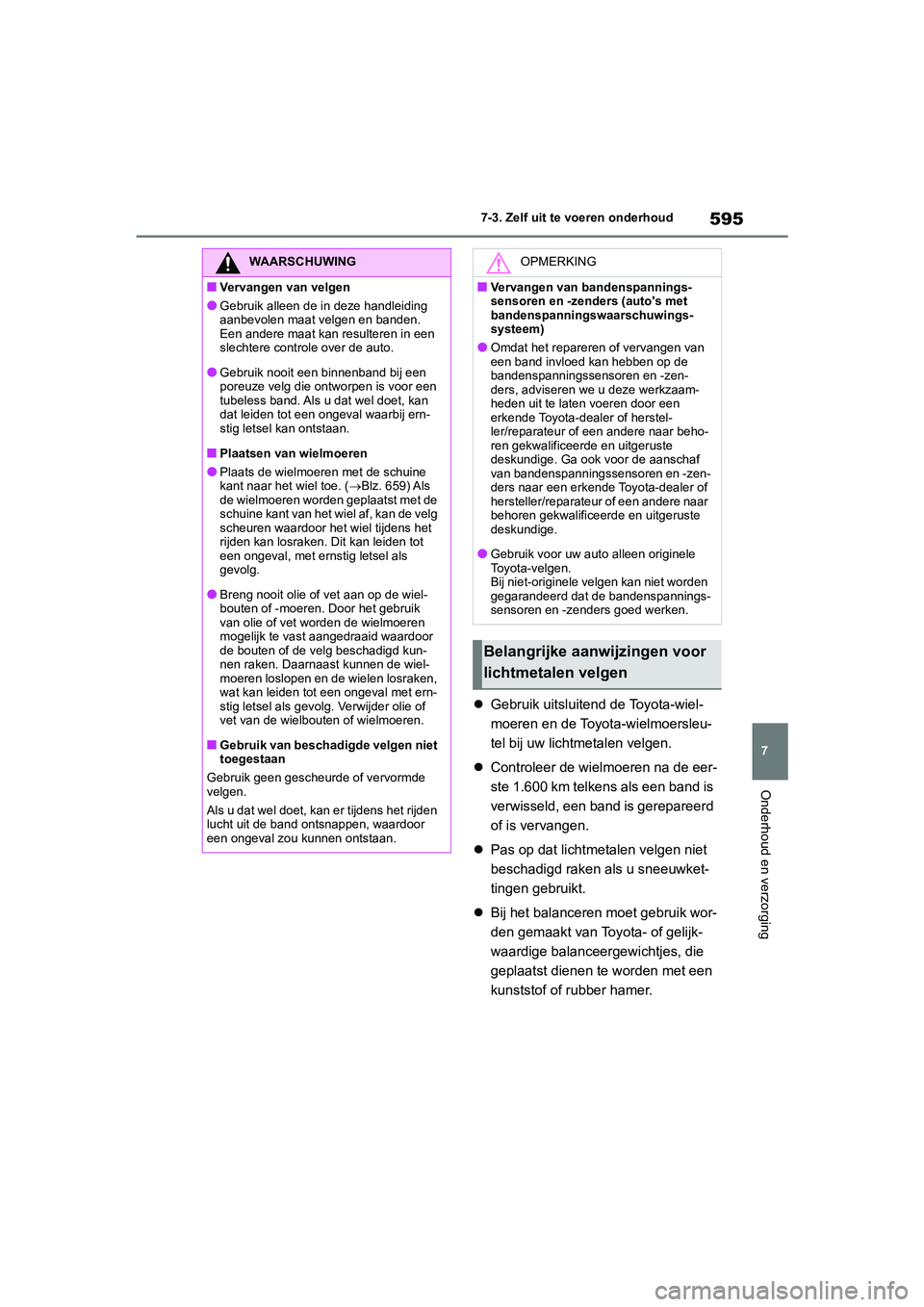

595
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

Gebruik uitsluitend de Toyota-wiel-
moeren en de Toyota-wielmoersleu-
tel bij uw lichtmetalen velgen.
 Controleer de wielmoeren na de eer-
ste 1.600 km telkens als een band is
verwisseld, een band is gerepareerd
of is vervangen.
 Pas op dat lichtmetalen velgen niet
beschadigd raken als u sneeuwket-
tingen gebruikt.
 Bij het balanceren moet gebruik wor-
den gemaakt van Toyota- of gelijk-
waardige balanceergewichtjes, die
geplaatst dienen te worden met een
kunststof of rubber hamer.
WAARSCHUWING
■Vervangen van velgen
●Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in een
slechtere controle over de auto.
●Gebruik nooit een binnenband bij een
poreuze velg die ontworpen is voor een
tubeless band. Als u dat wel doet, kan
dat leiden tot een ongeval waarbij ern-
stig letsel kan ontstaan.
■Plaatsen van wielmoeren
●Plaats de wielmoeren met de schuine
kant naar het wiel toe. ( Blz. 659) Als
de wielmoeren worden geplaatst met de
schuine kant van het wiel af, kan de velg
scheuren waardoor het wiel tijdens het
rijden kan losraken. Dit kan leiden tot
een ongeval, met ernstig letsel als
gevolg.
●Breng nooit olie of vet aan op de wiel-
bouten of -moeren. Door het gebruik
van olie of vet worden de wielmoeren
mogelijk te vast aangedraaid waardoor
de bouten of de velg beschadigd kun-
nen raken. Daarnaast kunnen de wiel-
moeren loslopen en de wielen losraken,
wat kan leiden tot een ongeval met ern-
stig letsel als gevolg. Verwijder olie of
vet van de wielbouten of wielmoeren.
■Gebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde
velgen.
Als u dat wel doet, kan er tijdens het rijden
lucht uit de band ontsnappen, waardoor
een ongeval zou kunnen ontstaan.
OPMERKING
■Vervangen van bandenspannings-
sensoren en -zenders (auto's met
bandenspanningswaarschuwings-
systeem)
●Omdat het repareren of vervangen van
een band invloed kan hebben op de
bandenspanningssensoren en -zen-
ders, adviseren we u deze werkzaam-
heden uit te laten voeren door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf
van bandenspanningssensoren en -zen-
ders naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Gebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele velgen kan niet worden
gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
Belangrijke aanwi jzingen voor
lichtmetalen velgen
pM_RAV4_OM_OM42C76E_(EE).book P age 595 Monday, October 7, 2019 3:26 PM

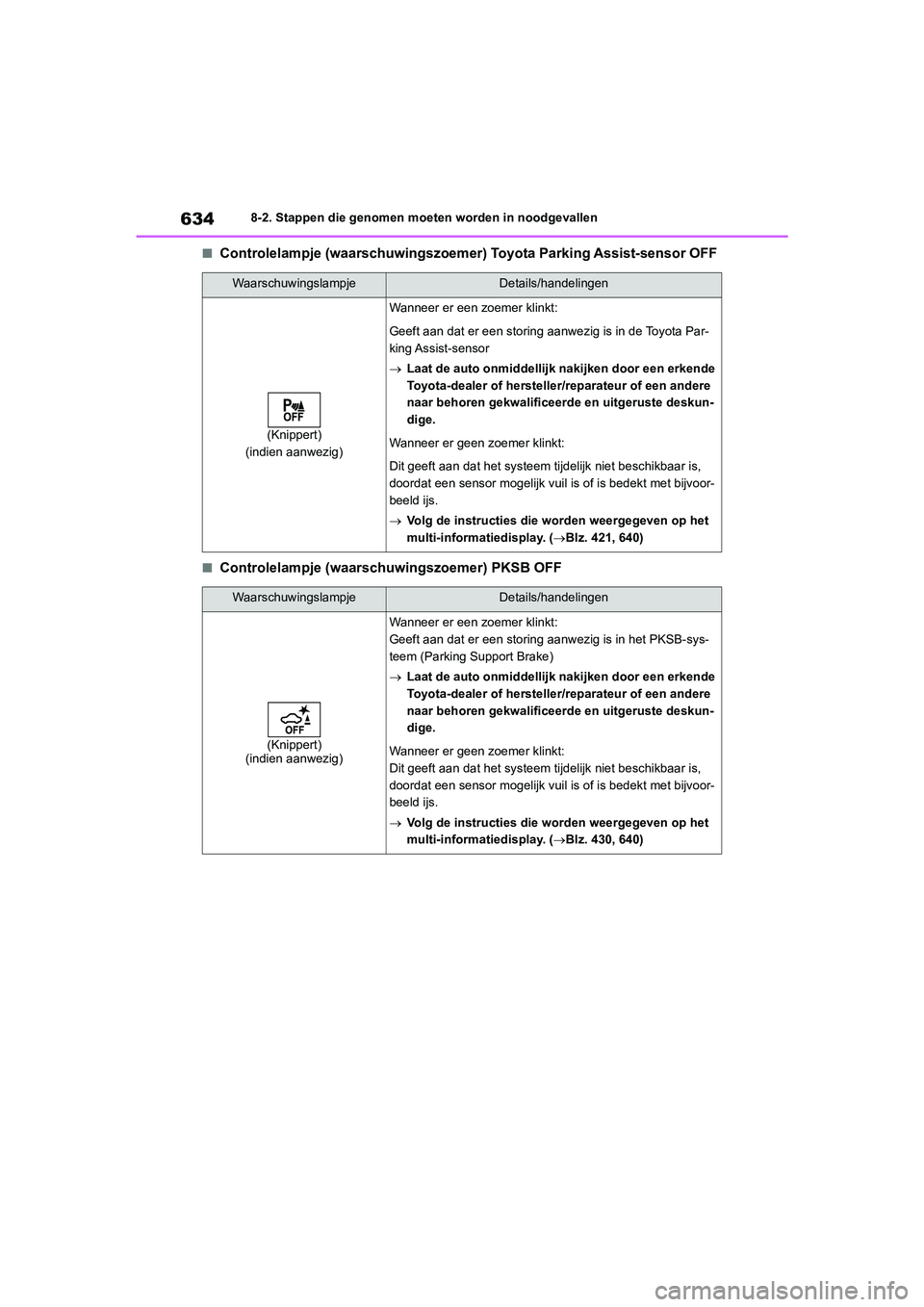

6348-2. Stappen die genomen moeten worden in noodgevallen
■Controlelampje (waarschuwingszoemer) Toyota Parking Assist-sensor OFF
■Controlelampje (waarschuwingszoemer) PKSB OFF
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in de Toyota Par-
king Assist-sensor
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tij delijk niet beschikbaar is,
doordat een sensor mogelijk vui l is of is bedekt met bijvoor-
beeld ijs.
 Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( Blz. 421, 640)
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PKSB-sys-
teem (Parking Support Brake)
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tij delijk niet beschikbaar is,
doordat een sensor mogelijk vui l is of is bedekt met bijvoor-
beeld ijs.
 Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( Blz. 430, 640)
pM_RAV4_OM_OM42C76E_(EE).book P age 634 Monday, October 7, 2019 3:26 PM

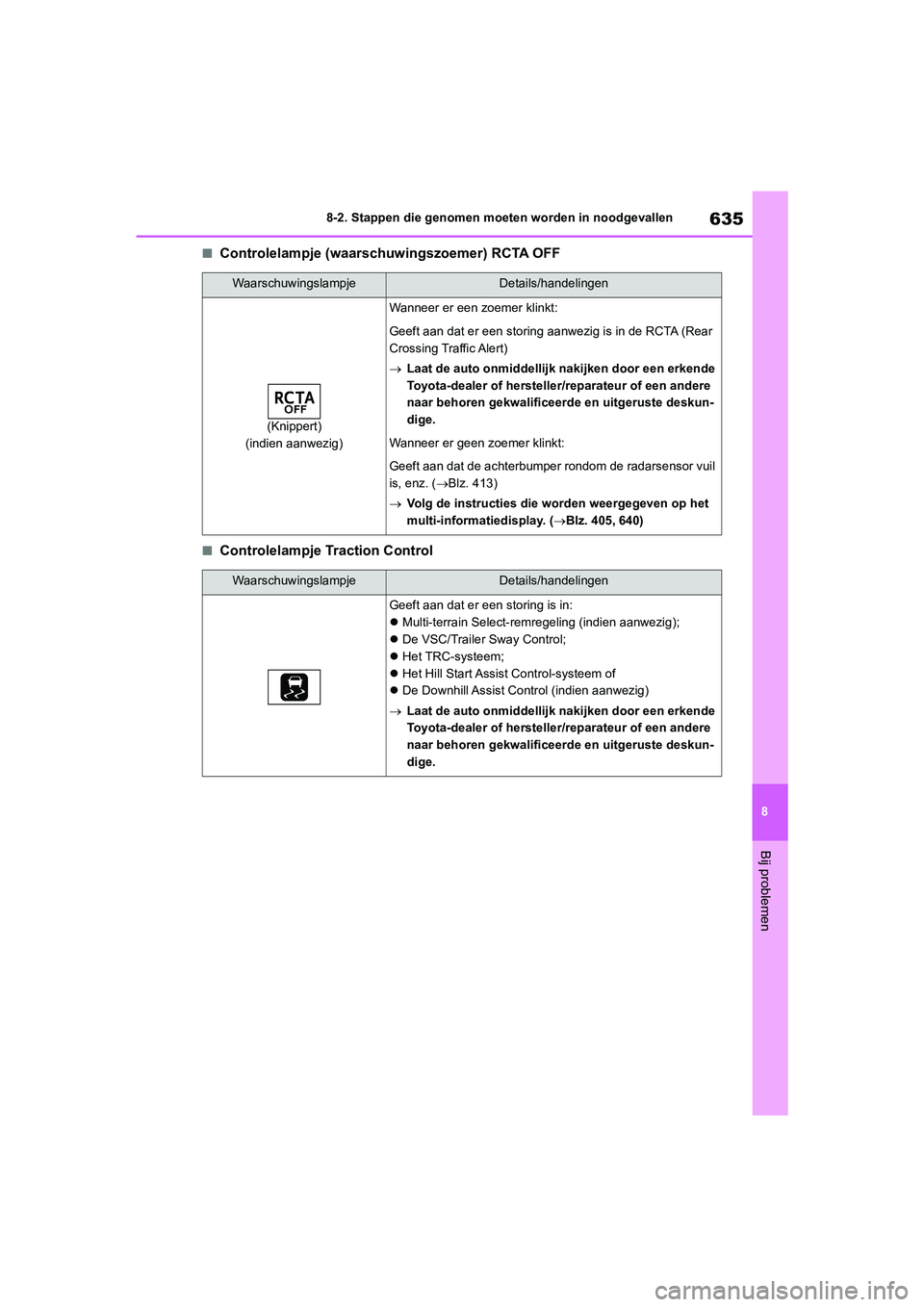

635
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Controlelampje (waarschuwingszoemer) RCTA OFF
■Controlelampje Traction Control
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in de RCTA (Rear
Crossing Traffic Alert)
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer er geen zoemer klinkt:
Geeft aan dat de achterbumper rondom de radarsensor vuil
is, enz. ( Blz. 413)
 Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( Blz. 405, 640)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
 Multi-terrain Select-rem regeling (indien aanwezig);
 De VSC/Trailer Sway Control;
 Het TRC-systeem;
 Het Hill Start Assist Control-systeem of
 De Downhill Assist Control (indien aanwezig)
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4_OM_OM42C76E_(EE).book P age 635 Monday, October 7, 2019 3:26 PM

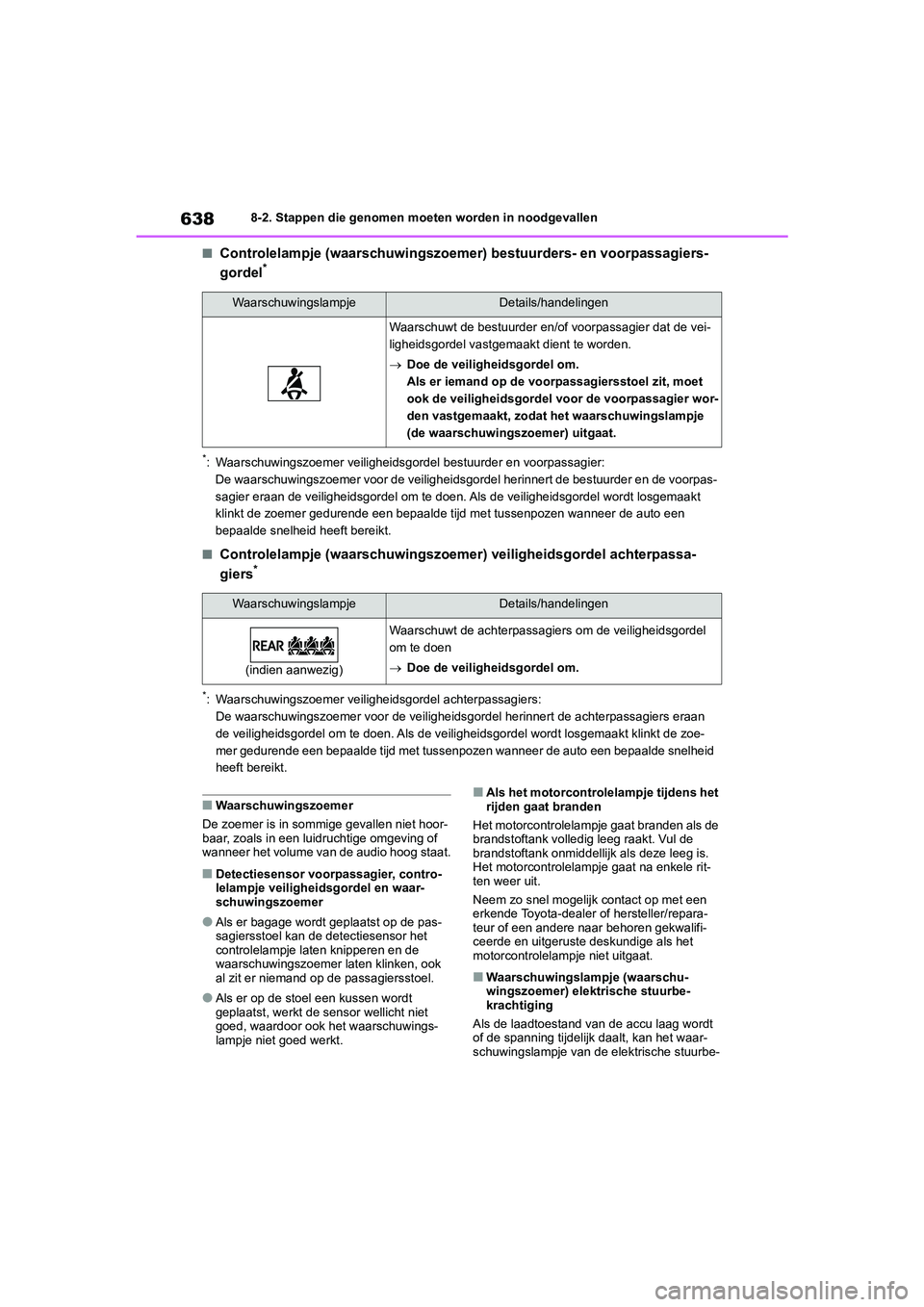

6388-2. Stappen die genomen moeten worden in noodgevallen
■Controlelampje (waarschuwingszoemer) bestuurders- en voorpassagiers-
gordel*
*: Waarschuwingszoemer veiligheidsgordel bestuurder en voorpassag ier:
De waarschuwingszoemer voor de veiligheidsgordel herinnert de bestuurder en de voorpas-
sagier eraan de veiligheidsgordel om te doen. Als de veiligheidsgordel wordt losgemaakt
klinkt de zoemer gedurende een bepaalde tijd met tussenpozen wa nneer de auto een
bepaalde snelheid heeft bereikt.
■Controlelampje (waarschuwingszoem er) veiligheidsgordel achterpassa-
giers*
*: Waarschuwingszoemer veilighei dsgordel achterpassagiers:
De waarschuwingszoemer voor de veiligheidsgordel herinnert de a chterpassagiers eraan
de veiligheidsgordel om te doen. A ls de veiligheidsgordel wordt losgemaakt klinkt de zoe-
mer gedurende een bepaalde tijd met tussenpozen wanneer de auto een bepaalde snelheid
heeft bereikt.
■Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoor-
baar, zoals in een luidruchtige omgeving of
wanneer het volume van de audio hoog staat.
■Detectiesensor voorpassagier, contro-
lelampje veiligheidsgordel en waar-
schuwingszoemer
●Als er bagage wordt geplaatst op de pas-
sagiersstoel kan de detectiesensor het
controlelampje laten knipperen en de
waarschuwingszoemer laten klinken, ook
al zit er niemand op de passagiersstoel.
●Als er op de stoel een kussen wordt
geplaatst, werkt de sens or wellicht niet
goed, waardoor ook het waarschuwings-
lampje niet goed werkt.
■Als het motorcontrolelampje tijdens het
rijden gaat branden
Het motorcontrolelampje gaat branden als de
brandstoftank volledi g leeg raakt. Vul de
brandstoftank onmiddell ijk als deze leeg is.
Het motorcontrolelampje gaat na enkele rit-
ten weer uit.
Neem zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als het
motorcontrolelampje niet uitgaat.
■Waarschuwingslampje (waarschu-
wingszoemer) elektrische stuurbe-
krachtiging
Als de laadtoestand van de accu laag wordt
of de spanning tijdelijk daalt, kan het waar-
schuwingslampje van de elektrische stuurbe-
WaarschuwingslampjeDetails/handelingen
Waarschuwt de bestuurder en/of voorpassagier dat de vei-
ligheidsgordel vast gemaakt dient te worden.
 Doe de veiligheidsgordel om.
Als er iemand op de voorpassagiersstoel zit, moet
ook de veiligheidsgordel voor de voorpassagier wor-
den vastgemaakt, zodat het waarschuwingslampje
(de waarschuwingszoemer) uitgaat.
WaarschuwingslampjeDetails/handelingen
(indien aanwezig)
Waarschuwt de achterpassagier s om de veiligheidsgordel
om te doen
 Doe de veiligheidsgordel om.
pM_RAV4_OM_OM42C76E_(EE).book P age 638 Monday, October 7, 2019 3:26 PM
