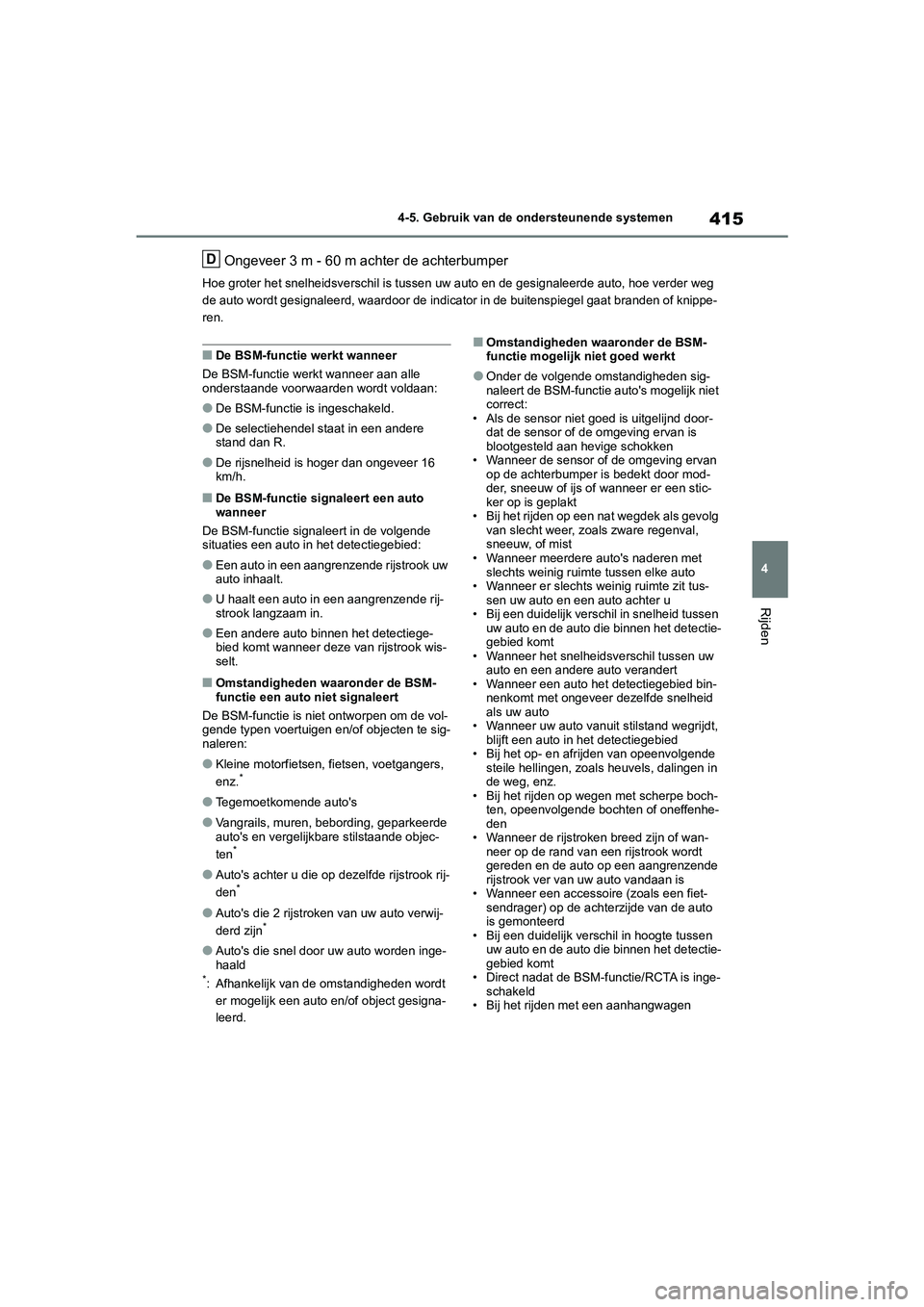

sensor TOYOTA RAV4 2020 Instructieboekje (in Dutch)

415
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Ongeveer 3 m - 60 m ac
hter de achterbumper
Hoe groter het snelheidsverschil is tussen uw auto en de gesign aleerde auto, hoe verder weg
de auto wordt gesignaleerd, waardoor de indicator in de buitens piegel gaat branden of knippe-
ren.
■De BSM-functie werkt wanneer
De BSM-functie werkt wanneer aan alle
onderstaande voorwaarden wordt voldaan:
●De BSM-functie is ingeschakeld.
●De selectiehendel staat in een andere
stand dan R.
●De rijsnelheid is hoger dan ongeveer 16
km/h.
■De BSM-functie signaleert een auto
wanneer
De BSM-functie signaleert in de volgende
situaties een auto in het detectiegebied:
●Een auto in een aangrenzende rijstrook uw
auto inhaalt.
●U haalt een auto in een aangrenzende rij-
strook langzaam in.
●Een andere auto binnen het detectiege-
bied komt wanneer deze van rijstrook wis-
selt.
■Omstandigheden waaronder de BSM-
functie een auto niet signaleert
De BSM-functie is niet ontworpen om de vol-
gende typen voertuigen en/of objecten te sig-
naleren:
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Tegemoetkomende auto's
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Auto's achter u die op dezelfde rijstrook rij-
den*
●Auto's die 2 rijstroken van uw auto verwij-
derd zijn*
●Auto's die snel door uw auto worden inge-
haald
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
■Omstandigheden waaronder de BSM-
functie mogelijk niet goed werkt
●Onder de volgende omstandigheden sig-
naleert de BSM-functie auto's mogelijk niet
correct:
• Als de sensor niet goed is uitgelijnd door- dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is bedekt door mod-
der, sneeuw of ijs of wanneer er een stic-
ker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval,
sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Wanneer er slechts weinig ruimte zit tus- sen uw auto en een auto achter u
• Bij een duidelijk verschil in snelheid tussen uw auto en de auto die binnen het detectie-
gebied komt
• Wanneer het snelheidsverschil tussen uw auto en een andere auto verandert
• Wanneer een auto het detectiegebied bin- nenkomt met ongeveer dezelfde snelheid
als uw auto
• Wanneer uw auto vanuit stilstand wegrijdt, blijft een auto in het detectiegebied
• Bij het op- en afrijden van opeenvolgende steile hellingen, zoals heuvels, dalingen in
de weg, enz.
• Bij het rijden op wegen met scherpe boch- ten, opeenvolgende bochten of oneffenhe-
den
• Wanneer de rijstroken breed zijn of wan- neer op de rand van een rijstrook wordt
gereden en de auto op een aangrenzende
rijstrook ver van uw auto vandaan is
• Wanneer een accessoire (zoals een fiet- sendrager) op de achterzijde van de auto
is gemonteerd
• Bij een duidelijk verschil in hoogte tussen uw auto en de auto die binnen het detectie-
gebied komt
• Direct nadat de BSM-functie/RCTA is inge- schakeld
• Bij het rijden met een aanhangwagen
D
pM_RAV4_OM_OM42C76E_(EE).book P age 415 Monday, October 7, 2019 3:26 PM

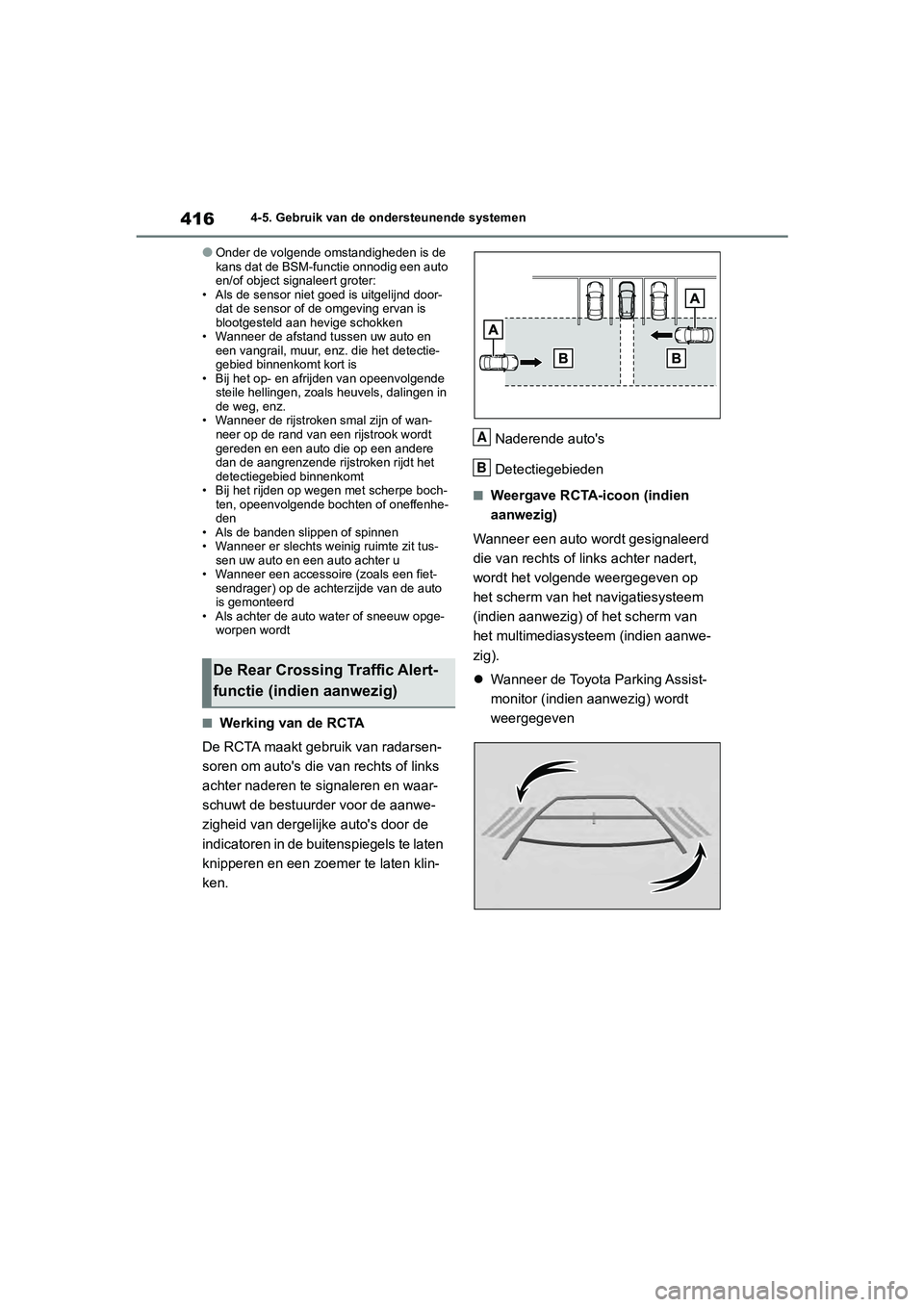

4164-5. Gebruik van de ondersteunende systemen
●Onder de volgende omstandigheden is de
kans dat de BSM-functie onnodig een auto
en/of object signaleert groter:
• Als de sensor niet goed is uitgelijnd door- dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de afstand tussen uw auto en een vangrail, muur, enz. die het detectie-
gebied binnenkomt kort is
• Bij het op- en afrijden van opeenvolgende steile hellingen, zoals heuvels, dalingen in
de weg, enz.
• Wanneer de rijstroken smal zijn of wan- neer op de rand van een rijstrook wordt
gereden en een auto die op een andere
dan de aangrenzende rijstroken rijdt het
detectiegebied binnenkomt
• Bij het rijden op wegen met scherpe boch- ten, opeenvolgende bochten of oneffenhe-
den
• Als de banden slippen of spinnen
• Wanneer er slechts weinig ruimte zit tus- sen uw auto en een auto achter u
• Wanneer een accessoire (zoals een fiet- sendrager) op de achterzijde van de auto
is gemonteerd
• Als achter de auto water of sneeuw opge- worpen wordt
■Werking van de RCTA
De RCTA maakt gebr uik van radarsen-
soren om auto's die van rechts of links
achter naderen te s ignaleren en waar-
schuwt de bestuurder voor de aanwe-
zigheid van dergelijke auto's door de
indicatoren in de buitenspiegels te laten
knipperen en een zoem er te laten klin-
ken. Naderende auto's
Detectiegebieden
■Weergave RCTA-icoon (indien
aanwezig)
Wanneer een auto wordt gesignaleerd
die van rechts of links achter nadert,
wordt het volgende weergegeven op
het scherm van he t navigatiesysteem
(indien aanwezig) of het scherm van
het multimediasysteem (indien aanwe-
zig).
 Wanneer de Toyota Parking Assist-
monitor (indien aanwezig) wordt
weergegeven
De Rear Crossing Traffic Alert-
functie (indien aanwezig)
A
B
pM_RAV4_OM_OM42C76E_(EE).book P age 416 Monday, October 7, 2019 3:26 PM

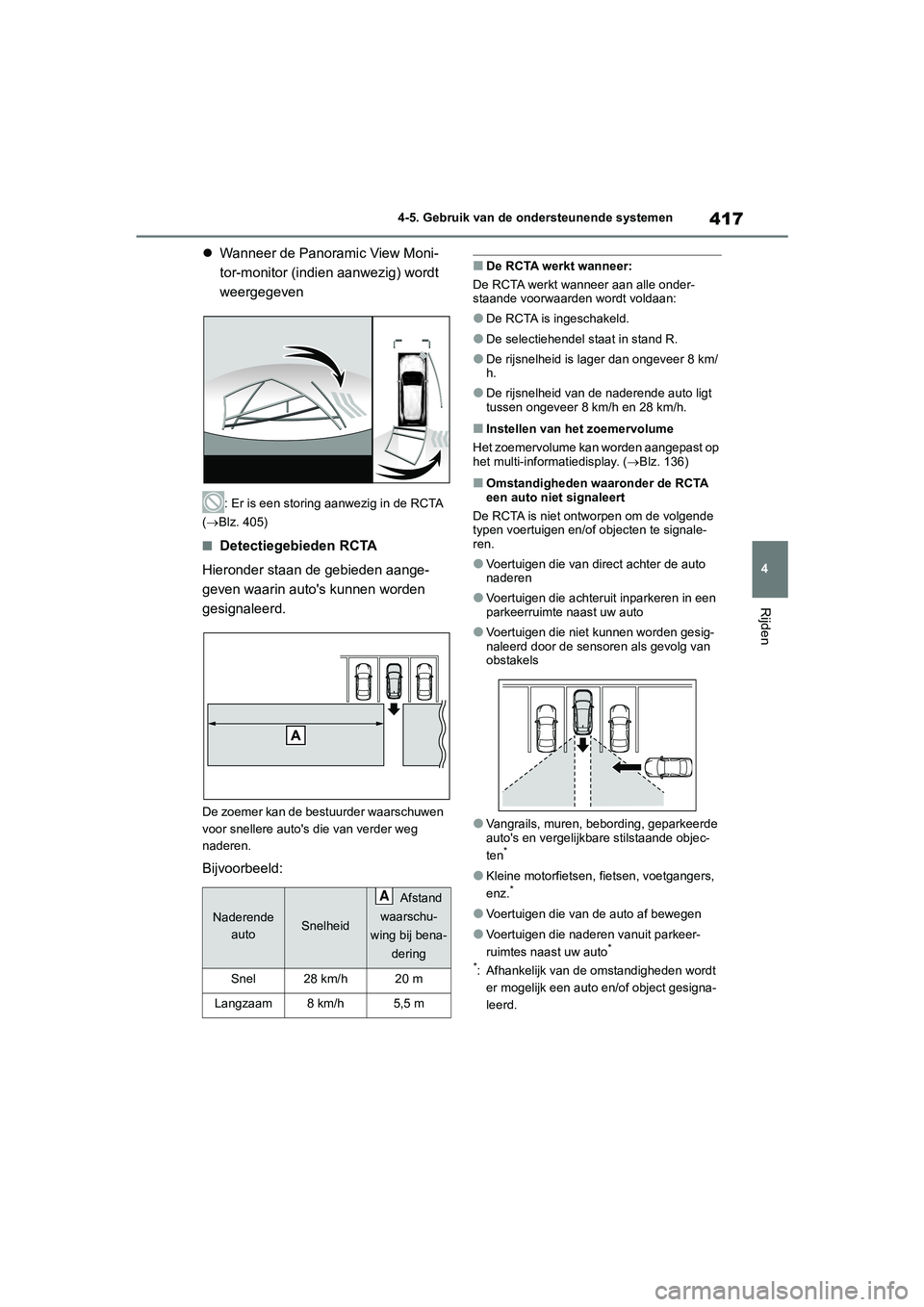

417
4
4-5. Gebruik van de ondersteunende systemen
Rijden

Wanneer de Panoramic View Moni-
tor-monitor (indien aanwezig) wordt
weergegeven
: Er is een storing aanwezig in de RCTA
(  Blz. 405)
■Detectiegebieden RCTA
Hieronder staan de gebieden aange-
geven waarin auto' s kunnen worden
gesignaleerd.
De zoemer kan de bestuurder waarschuwen
voor snellere auto's die van verder weg
naderen.
Bijvoorbeeld:
■De RCTA werkt wanneer:
De RCTA werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan:
●De RCTA is ingeschakeld.
●De selectiehendel staat in stand R.
●De rijsnelheid is lager dan ongeveer 8 km/
h.
●De rijsnelheid van de naderende auto ligt
tussen ongeveer 8 km/h en 28 km/h.
■Instellen van het zoemervolume
Het zoemervolume kan worden aangepast op
het multi-informatiedisplay. ( Blz. 136)
■Omstandigheden waaronder de RCTA
een auto niet signaleert
De RCTA is niet ontworpen om de volgende
typen voertuigen en/of objecten te signale-
ren.
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
Naderende autoSnelheid
Afstand
waarschu-
wing bij bena- dering
Snel28 km/h20 m
Langzaam8 km/h5,5 m
A
pM_RAV4_OM_OM42C76E_(EE).book P age 417 Monday, October 7, 2019 3:26 PM

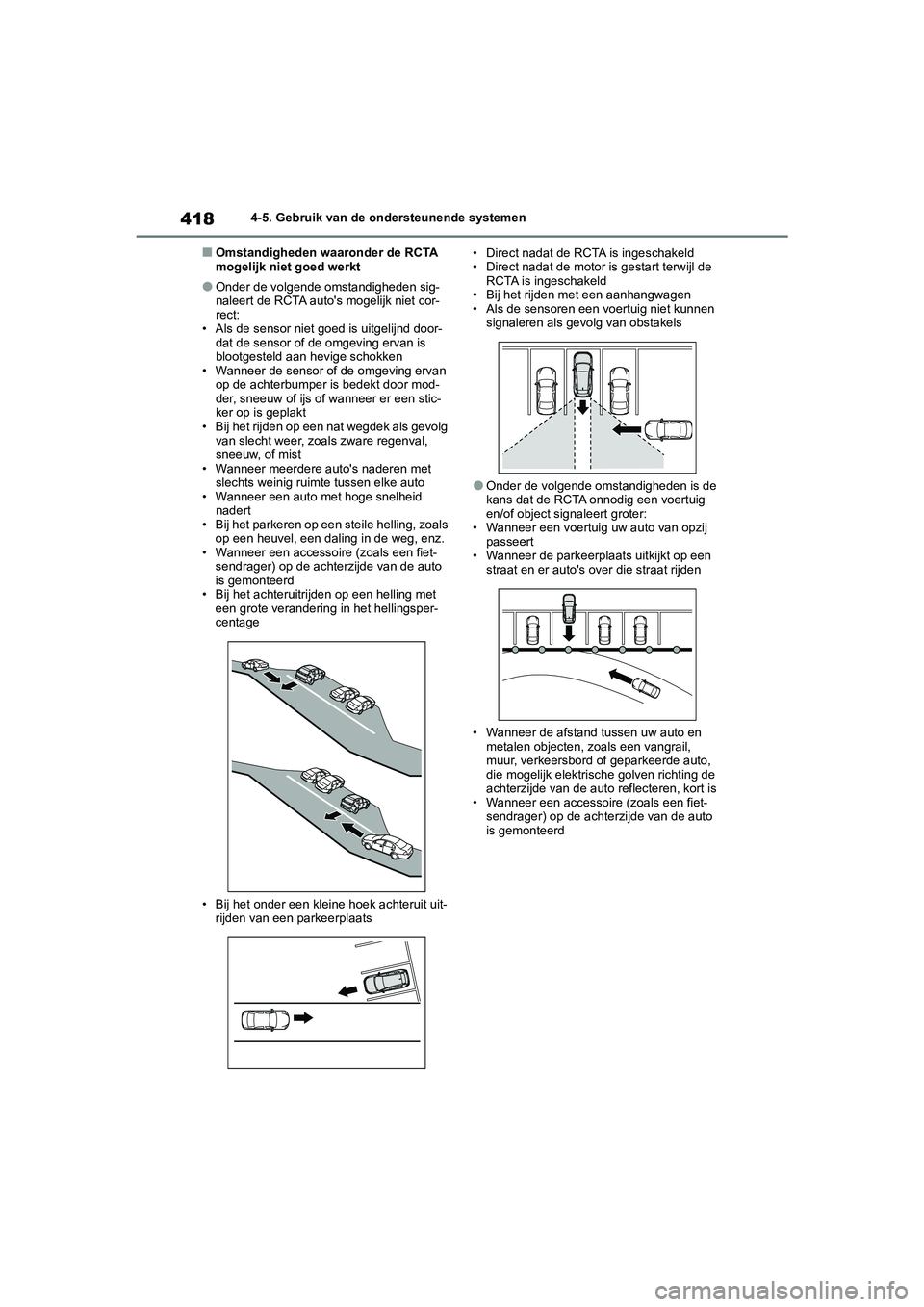

4184-5. Gebruik van de ondersteunende systemen
■Omstandigheden waaronder de RCTA
mogelijk niet goed werkt
●Onder de volgende omstandigheden sig-
naleert de RCTA auto's mogelijk niet cor-
rect:
• Als de sensor niet goed is uitgelijnd door- dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is bedekt door mod-
der, sneeuw of ijs of wanneer er een stic-
ker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval,
sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Wanneer een auto met hoge snelheid nadert
• Bij het parkeren op e en steile helling, zoals
op een heuvel, een daling in de weg, enz.
• Wanneer een accessoire (zoals een fiet- sendrager) op de achterzijde van de auto
is gemonteerd
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Bij het onder een kleine hoek achteruit uit- rijden van een parkeerplaats • Direct nadat de RCTA is ingeschakeld
• Direct nadat de motor is gestart terwijl de
RCTA is ingeschakeld
• Bij het rijden met een aanhangwagen
• Als de sensoren een voertuig niet kunnen signaleren als gevol g van obstakels
●Onder de volgende omstandigheden is de
kans dat de RCTA onnodig een voertuig
en/of object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat rijden
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto,
die mogelijk elektrisc he golven richting de
achterzijde van de auto reflecteren, kort is
• Wanneer een accessoire (zoals een fiet- sendrager) op de achterzijde van de auto
is gemonteerd
pM_RAV4_OM_OM42C76E_(EE).book P age 418 Monday, October 7, 2019 3:26 PM

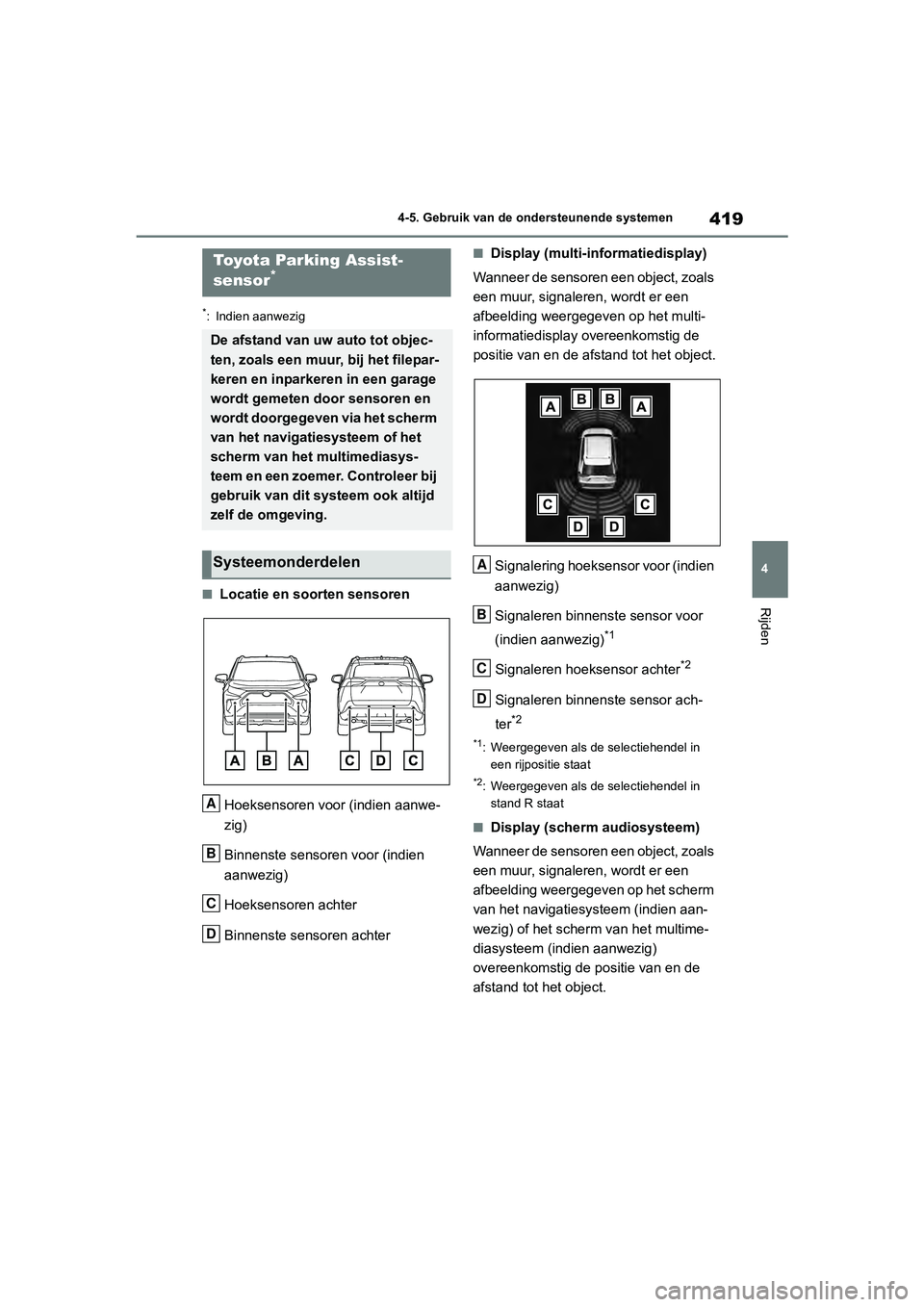

419
4
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
■Locatie en soorten sensoren
Hoeksensoren voor (indien aanwe-
zig)
Binnenste sensoren voor (indien
aanwezig)
Hoeksensoren achter
Binnenste sensoren achter
■Display (multi-informatiedisplay)
Wanneer de sensoren een object, zoals
een muur, signaler en, wordt er een
afbeelding weergege ven op het multi-
informatiedisplay overeenkomstig de
positie van en de afstand tot het object.
Signalering hoeksensor voor (indien
aanwezig)
Signaleren binnenste sensor voor
(indien aanwezig)
*1
Signaleren hoeksensor achter*2
Signaleren binnenste sensor ach-
ter
*2
*1: Weergegeven als de selectiehendel in een rijpositie staat
*2: Weergegeven als de selectiehendel in
stand R staat
■Display (sche rm audiosysteem)
Wanneer de sensoren een object, zoals
een muur, signaler en, wordt er een
afbeelding weergegeven op het scherm
van het navigatiesysteem (indien aan-
wezig) of het sche rm van het multime-
diasysteem (ind ien aanwezig)
overeenkomstig de positie van en de
afstand tot het object.
Toyota Parking Assist-
sensor*
De afstand van uw auto tot objec-
ten, zoals een muur, bij het filepar-
keren en inparkeren in een garage
wordt gemeten door sensoren en
wordt doorgegeven via het scherm
van het navigati esysteem of het
scherm van het multimediasys-
teem en een zoemer. Controleer bij
gebruik van dit systeem ook altijd
zelf de omgeving.
Systeemonderdelen
A
B
C
D
A
B
C
D
pM_RAV4_OM_OM42C76E_(EE).book P age 419 Monday, October 7, 2019 3:26 PM

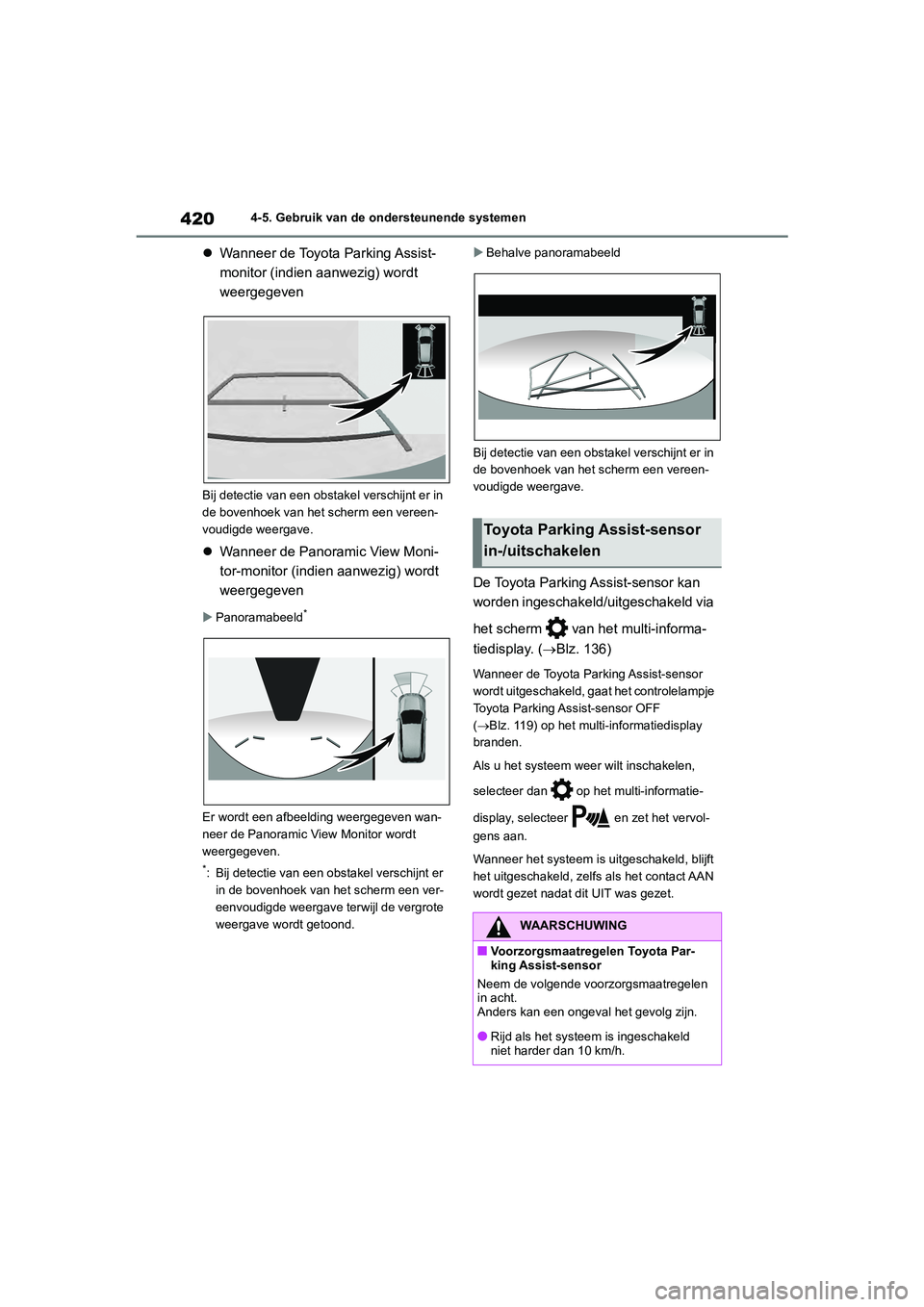

4204-5. Gebruik van de ondersteunende systemen
Wanneer de Toyota Parking Assist-
monitor (indien aanwezig) wordt
weergegeven
Bij detectie van een obstakel verschijnt er in
de bovenhoek van het scherm een vereen-
voudigde weergave.
Wanneer de Panoramic View Moni-
tor-monitor (indien aanwezig) wordt
weergegeven
 Panoramabeeld*
Er wordt een afbeelding weergegeven wan-
neer de Panoramic View Monitor wordt
weergegeven.
*: Bij detectie van een obstakel verschijnt er
in de bovenhoek van het scherm een ver-
eenvoudigde weergave terwijl de vergrote
weergave wordt getoond. 
Behalve panoramabeeld
Bij detectie van een obstakel verschijnt er in
de bovenhoek van het scherm een vereen-
voudigde weergave.
De Toyota Parking Assist-sensor kan
worden ingeschakeld/uitgeschakeld via
het scherm van het multi-informa-
tiedisplay. ( Blz. 136)
Wanneer de Toyota Parking Assist-sensor
wordt uitgeschakeld, gaat het controlelampje
Toyota Parking Assist-sensor OFF
( Blz. 119) op het multi-informatiedisplay
branden.
Als u het systeem weer wilt inschakelen,
selecteer dan op het multi-informatie-
display, selecteer en zet het vervol-
gens aan.
Wanneer het systeem is uitgeschakeld, blijft
het uitgeschakeld, zelfs als het contact AAN
wordt gezet nadat dit UIT was gezet.
Toyota Parking Assist-sensor
in-/uitschakelen
WAARSCHUWING
■Voorzorgsmaatregelen Toyota Par-
king Assist-sensor
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kan een ongeval het gevolg zijn.
●Rijd als het syst eem is ingeschakeld
niet harder dan 10 km/h.
pM_RAV4_OM_OM42C76E_(EE).book P age 420 Monday, October 7, 2019 3:26 PM

421
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Het systeem kan worden geactiveerd
wanneer
●Het contact staat AAN.
●De Toyota Parking Assist-sensor is inge-
schakeld.
●De rijsnelheid lager is dan ongeveer 10
km/h.
●De selectiehendel in een andere stand dan
P staat.
■Als “Parking Assist Unavailable Clean
Parking Assist Sensor” (Parking Assist
niet beschikbaar, reinig Parking Assist-
sensor) wordt weergegeven op het
multi-informatiedisplay
Mogelijk is een van de sensoren bedekt met
bijvoorbeeld ijs, sneeuw of vuil. Verwijder dan
het ijs, de sneeuw, het vuil e.d. van de sensor
om te zorgen dat het systeem weer normaal
werkt.
Ook wordt er bij lage temperaturen mogelijk
een waarschuwingsmelding weergegeven
doordat zich ijs vormt op een sensor en een
sensor daardoor mogelij k geen obstakels sig-
naleert. Zodra het ijs sme lt, zal het systeem
weer normaal werken.

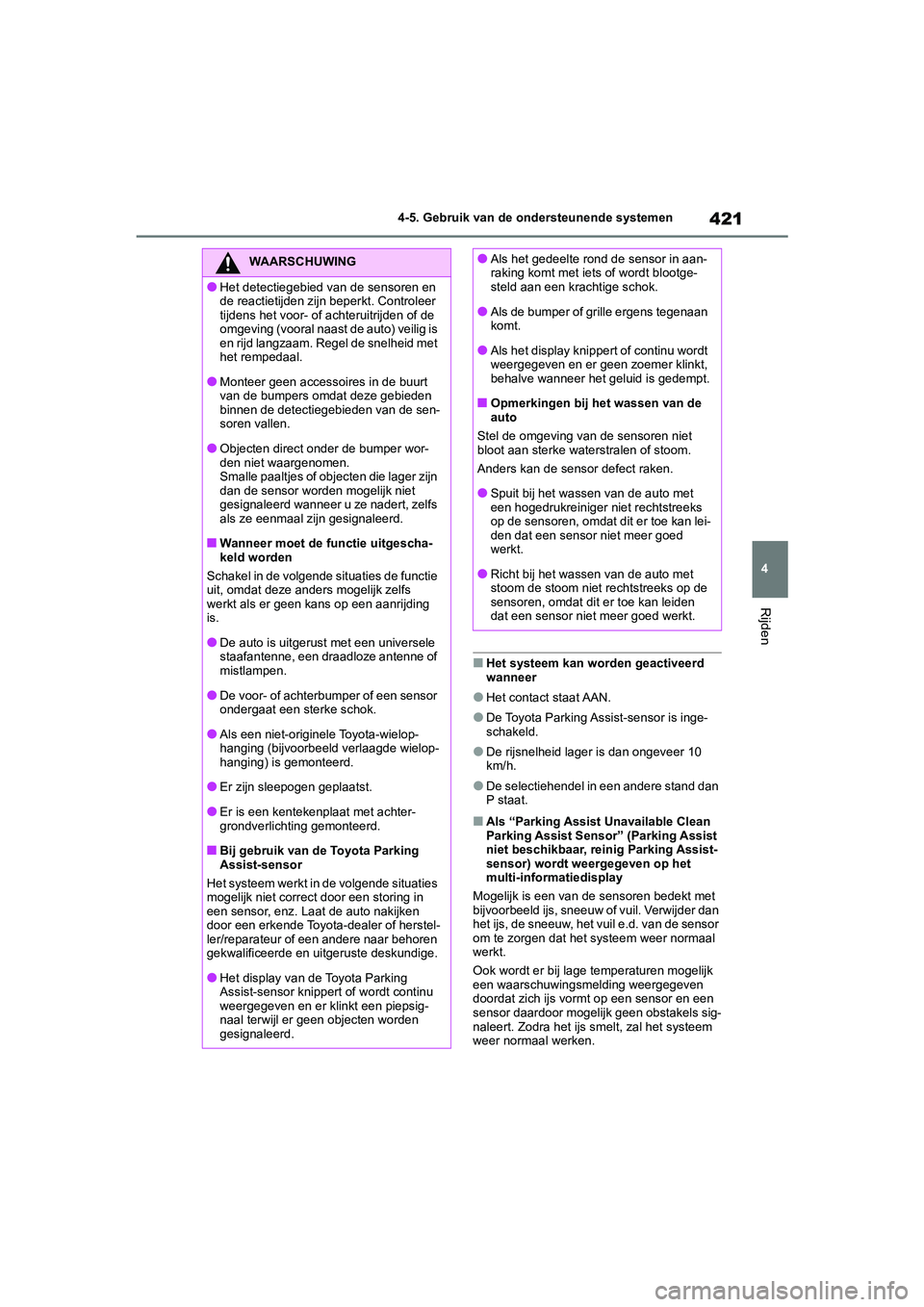

WAARSCHUWING
●Het detectiegebied van de sensoren en
de reactietijden zijn beperkt. Controleer
tijdens het voor- of achteruitrijden of de
omgeving (vooral naast de auto) veilig is
en rijd langzaam. Regel de snelheid met
het rempedaal.
●Monteer geen accessoires in de buurt
van de bumpers omdat deze gebieden
binnen de detectiegebieden van de sen-
soren vallen.
●Objecten direct onder de bumper wor-
den niet waargenomen.
Smalle paaltjes of objecten die lager zijn
dan de sensor worden mogelijk niet
gesignaleerd wanneer u ze nadert, zelfs
als ze eenmaal zijn gesignaleerd.
■Wanneer moet de functie uitgescha-
keld worden
Schakel in de volgende situaties de functie
uit, omdat deze anders mogelijk zelfs
werkt als er geen kans op een aanrijding
is.
●De auto is uitgerust met een universele
staafantenne, een draadloze antenne of
mistlampen.
●De voor- of achterbumper of een sensor
ondergaat een sterke schok.
●Als een niet-originele Toyota-wielop-
hanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
●Er zijn sleepogen geplaatst.
●Er is een kentekenplaat met achter-
grondverlichting gemonteerd.
■Bij gebruik van de Toyota Parking
Assist-sensor
Het systeem werkt in de volgende situaties
mogelijk niet correct door een storing in
een sensor, enz. Laat de auto nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●Het display van de Toyota Parking
Assist-sensor knippert of wordt continu
weergegeven en er klinkt een piepsig-
naal terwijl er geen objecten worden
gesignaleerd.
●Als het gedeelte rond de sensor in aan-
raking komt met iets of wordt blootge-
steld aan een krachtige schok.
●Als de bumper of grille ergens tegenaan
komt.
●Als het display knippert of continu wordt
weergegeven en er geen zoemer klinkt,
behalve wanneer het geluid is gedempt.
■Opmerkingen bij het wassen van de
auto
Stel de omgeving van de sensoren niet
bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
●Spuit bij het wassen van de auto met
een hogedrukreiniger niet rechtstreeks
op de sensoren, omdat dit er toe kan lei-
den dat een sensor niet meer goed
werkt.
●Richt bij het wassen van de auto met
stoom de stoom niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden
dat een sensor niet meer goed werkt.
pM_RAV4_OM_OM42C76E_(EE).book P age 421 Monday, October 7, 2019 3:26 PM

4224-5. Gebruik van de ondersteunende systemen

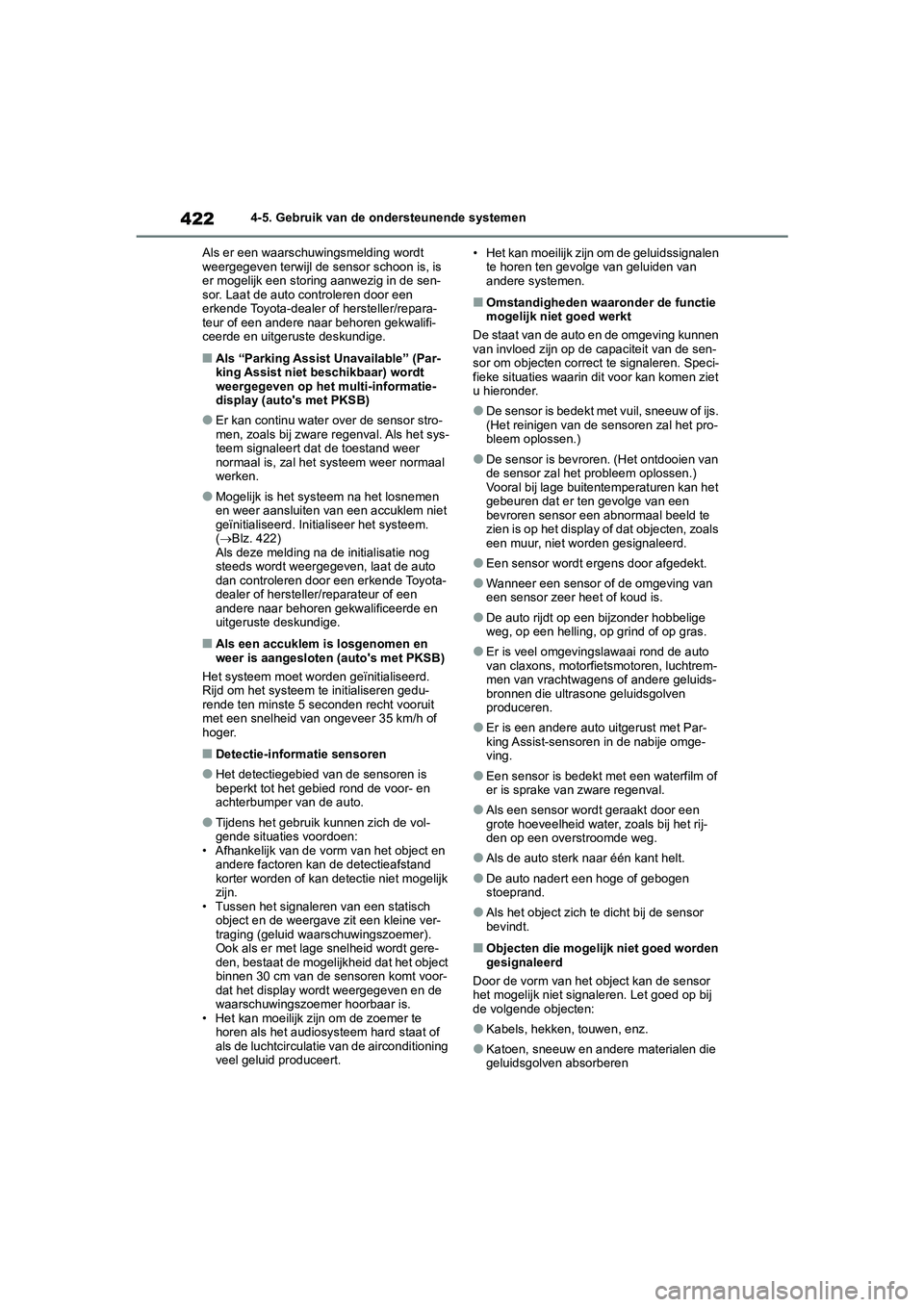

Als er een waarschuwingsmelding wordt
weergegeven terwijl de sensor schoon is, is
er mogelijk een storing aanwezig in de sen-
sor. Laat de auto controleren door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als “Parking Assist Unavailable” (Par-
king Assist niet beschikbaar) wordt
weergegeven op het multi-informatie-
display (auto's met PKSB)
●Er kan continu water over de sensor stro-
men, zoals bij zware regenval. Als het sys-
teem signaleert dat de toestand weer
normaal is, zal het systeem weer normaal
werken.
●Mogelijk is het systeem na het losnemen
en weer aansluiten van een accuklem niet
geïnitialiseerd. Initialiseer het systeem.
(  Blz. 422)
Als deze melding na de initialisatie nog
steeds wordt weergegeven, laat de auto
dan controleren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■Als een accuklem is losgenomen en
weer is aangesloten (auto's met PKSB)
Het systeem moet worden geïnitialiseerd.
Rijd om het systeem te initialiseren gedu-
rende ten minste 5 seconden recht vooruit
met een snelheid van ongeveer 35 km/h of
hoger.
■Detectie-informatie sensoren
●Het detectiegebied van de sensoren is
beperkt tot het gebied rond de voor- en
achterbumper van de auto.
●Tijdens het gebruik kunnen zich de vol-
gende situaties voordoen:
• Afhankelijk van de vorm van het object en andere factoren kan de detectieafstand
korter worden of kan detectie niet mogelijk
zijn.
• Tussen het signaleren van een statisch object en de weergave zit een kleine ver-
traging (geluid waarschuwingszoemer).
Ook als er met lage snelheid wordt gere-
den, bestaat de mogelijkheid dat het object
binnen 30 cm van de sensoren komt voor-
dat het display wordt weergegeven en de
waarschuwingszoemer hoorbaar is.
• Het kan moeilijk zij n om de zoemer te
horen als het audiosysteem hard staat of
als de luchtcirculatie van de airconditioning
veel geluid produceert. • Het kan moeilijk zijn
om de geluidssignalen
te horen ten gevolge van geluiden van
andere systemen.
■Omstandigheden waaronder de functie
mogelijk niet goed werkt
De staat van de auto en de omgeving kunnen
van invloed zijn op de capaciteit van de sen-
sor om objecten correct te signaleren. Speci-
fieke situaties waarin dit voor kan komen ziet
u hieronder.
●De sensor is bedekt met vuil, sneeuw of ijs.
(Het reinigen van de sensoren zal het pro-
bleem oplossen.)
●De sensor is bevroren. (Het ontdooien van
de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het
gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te
zien is op het display of dat objecten, zoals
een muur, niet worden gesignaleerd.
●Een sensor wordt ergens door afgedekt.
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is.
●De auto rijdt op een bijzonder hobbelige
weg, op een helling, op grind of op gras.
●Er is veel omgevingslawaai rond de auto
van claxons, motorfietsmotoren, luchtrem-
men van vrachtwagens of andere geluids-
bronnen die ultrasone geluidsgolven
produceren.
●Er is een andere auto uitgerust met Par-
king Assist-sensoren in de nabije omge-
ving.
●Een sensor is bedekt met een waterfilm of
er is sprake van zware regenval.
●Als een sensor wordt geraakt door een
grote hoeveelheid water, zoals bij het rij-
den op een overstroomde weg.
●Als de auto sterk naar één kant helt.
●De auto nadert een hoge of gebogen
stoeprand.
●Als het object zich te dicht bij de sensor
bevindt.
■Objecten die mogelijk niet goed worden
gesignaleerd
Door de vorm van het object kan de sensor
het mogelijk niet signaleren. Let goed op bij
de volgende objecten:
●Kabels, hekken, touwen, enz.
●Katoen, sneeuw en andere materialen die
geluidsgolven absorberen
pM_RAV4_OM_OM42C76E_(EE).book P age 422 Monday, October 7, 2019 3:26 PM

423
4
4-5. Gebruik van de ondersteunende systemen
Rijden

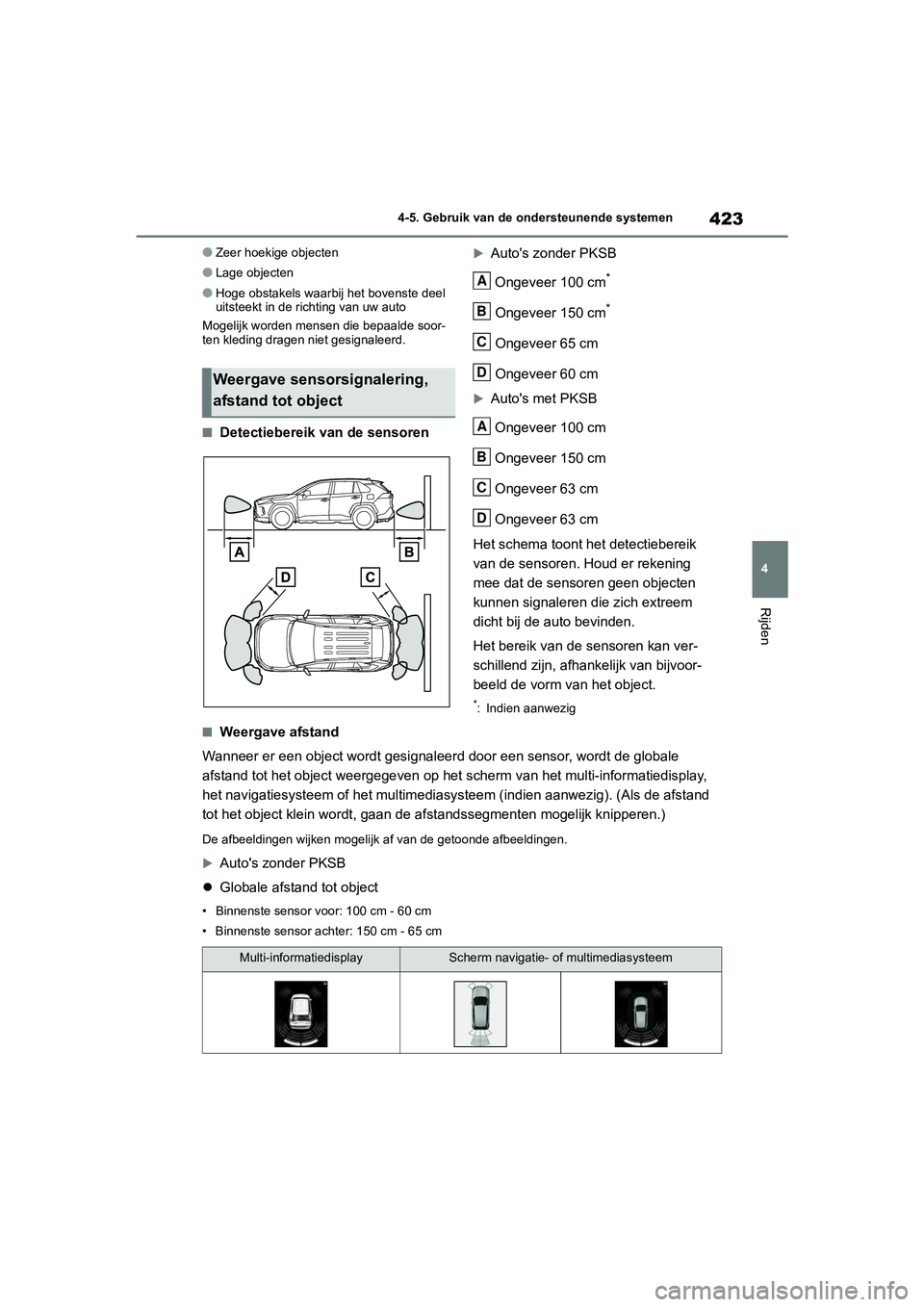

●Zeer hoekige objecten
●Lage objecten
●Hoge obstakels waarbij het bovenste deel
uitsteekt in de richting van uw auto
Mogelijk worden mensen die bepaalde soor-
ten kleding dragen niet gesignaleerd.
■Detectiebereik van de sensoren
Auto's zonder PKSB
Ongeveer 100 cm
*
Ongeveer 150 cm*
Ongeveer 65 cm
Ongeveer 60 cm
Auto's met PKSB
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 63 cm
Ongeveer 63 cm
Het schema toont he t detectiebereik
van de sensoren. Houd er rekening
mee dat de sensor en geen objecten
kunnen signaleren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan ver-
schillend zijn, afhankelijk van bijvoor-
beeld de vorm van het object.
*: Indien aanwezig
■Weergave afstand
Wanneer er een object wordt gesi gnaleerd door een sensor, wordt de globale
afstand tot het object weergege ven op het scherm van het multi-informatiedisplay,
het navigatiesysteem o f het multimediasysteem (indien aanwezig) . (Als de afstand
tot het object klein wordt, ga an de afstandssegmenten mogelijk knipperen.)
De afbeeldingen wijken mogelijk af van de getoonde afbeeldingen .

Auto's zonder PKSB
 Globale afstand tot object
• Binnenste sensor voor: 100 cm - 60 cm
• Binnenste sensor achter: 150 cm - 65 cm
Weergave sensorsignalering,
afstand tot object
A
B
C
D
A
B
C
D
Multi-informatiedisplayScherm navigatie- o f multimediasysteem
pM_RAV4_OM_OM42C76E_(EE).book P age 423 Monday, October 7, 2019 3:26 PM

4244-5. Gebruik van de ondersteunende systemen

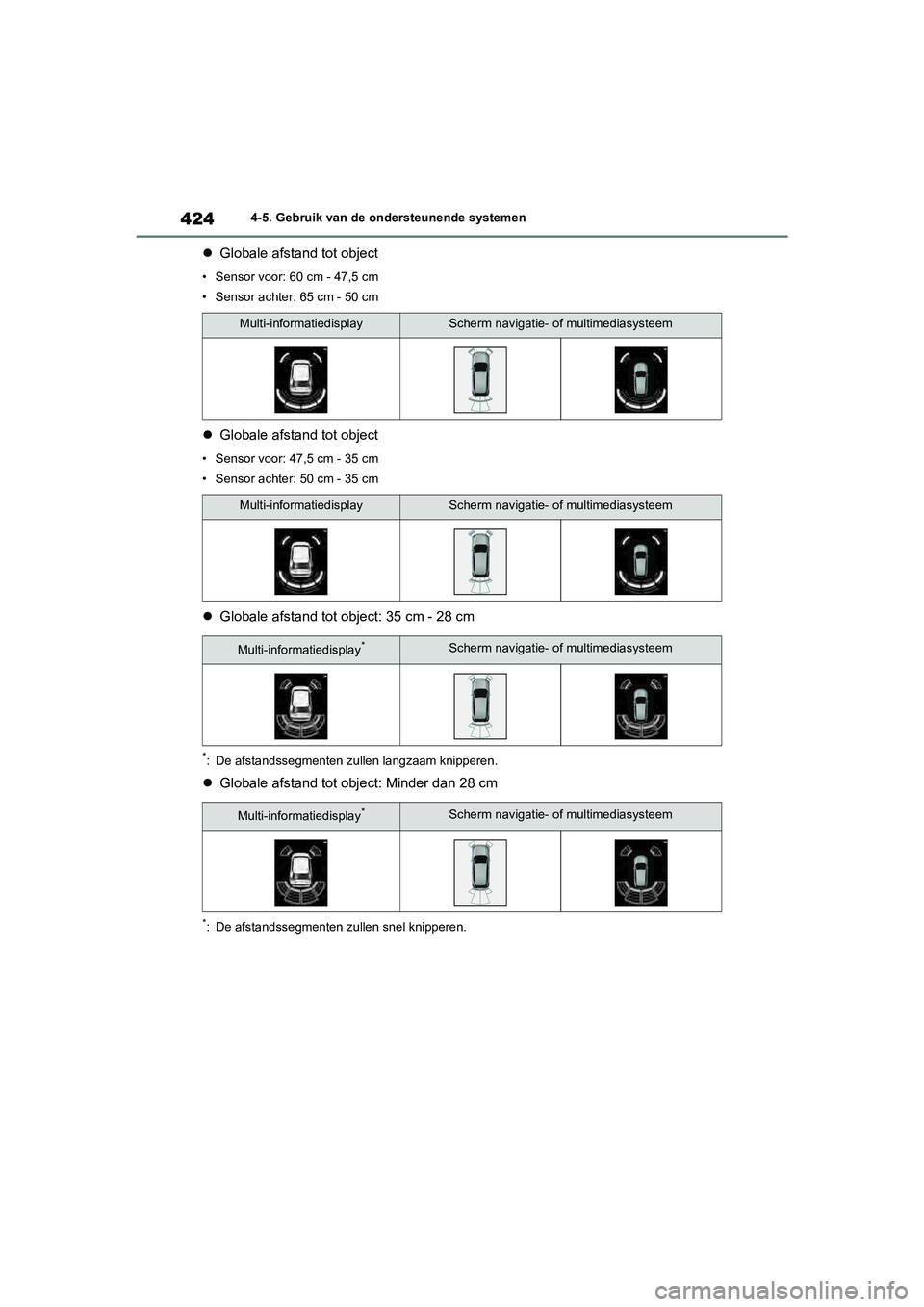

Globale afstand tot object
• Sensor voor: 60 cm - 47,5 cm
• Sensor achter: 65 cm - 50 cm
Globale afstand tot object
• Sensor voor: 47,5 cm - 35 cm
• Sensor achter: 50 cm - 35 cm
Globale afstand tot object: 35 cm - 28 cm
*: De afstandssegmenten zul len langzaam knipperen.
Globale afstand tot obj ect: Minder dan 28 cm
*: De afstandssegmenten zullen snel knipperen.
Multi-informatiedisplayScherm navigatie- of multimediasysteem
Multi-informatiedisplayScherm navigatie- of multimediasysteem
Multi-informatiedisplay*Scherm navigatie- of multimediasysteem
Multi-informatiedisplay*Scherm navigatie- of multimediasysteem
pM_RAV4_OM_OM42C76E_(EE).book P age 424 Monday, October 7, 2019 3:26 PM
