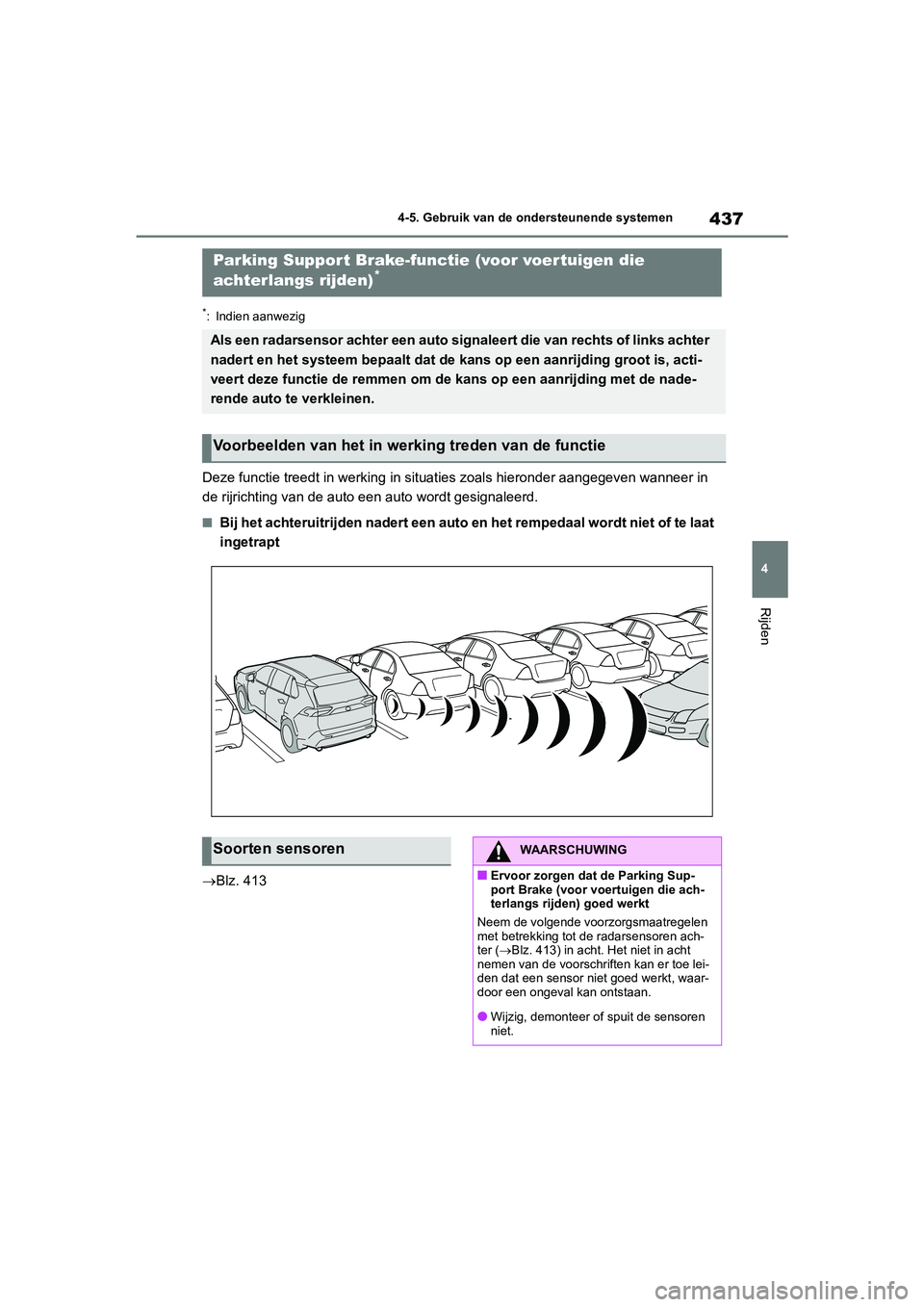

437
4
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
Deze functie t
reedt in werking in situaties zoals hieronder aan gegeven wanneer in
de rijrichting van de auto een auto wordt gesignaleerd.
■Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of te laat
ingetrapt
Blz. 413
Parking Suppor t Brake-functie (voor voer tuigen die
achterlangs rijden)*
Als een radarsensor achter een auto signaleert die van rechts o f links achter
nadert en het systeem bepaalt da t de kans op een aanrijding groot is, acti-
veert deze functie de remmen om d e kans op een aanrijding met de nade-
rende auto te verkleinen.
Voorbeelden van het in werki ng treden van de functie
Soorten sensorenWAARSCHUWING
■Ervoor zorgen dat de Parking Sup-
port Brake (voor voertuigen die ach-
terlangs rijden) goed werkt
Neem de volgende voorzorgsmaatregelen
met betrekking tot de radarsensoren ach-
ter ( Blz. 413) in acht. Het niet in acht
nemen van de voorschriften kan er toe lei-
den dat een sensor niet goed werkt, waar-
door een ongeval kan ontstaan.
●Wijzig, demonteer of spuit de sensoren
niet.
pM_RAV4_OM_OM42C76E_(EE).book P age 437 Monday, October 7, 2019 3:26 PM

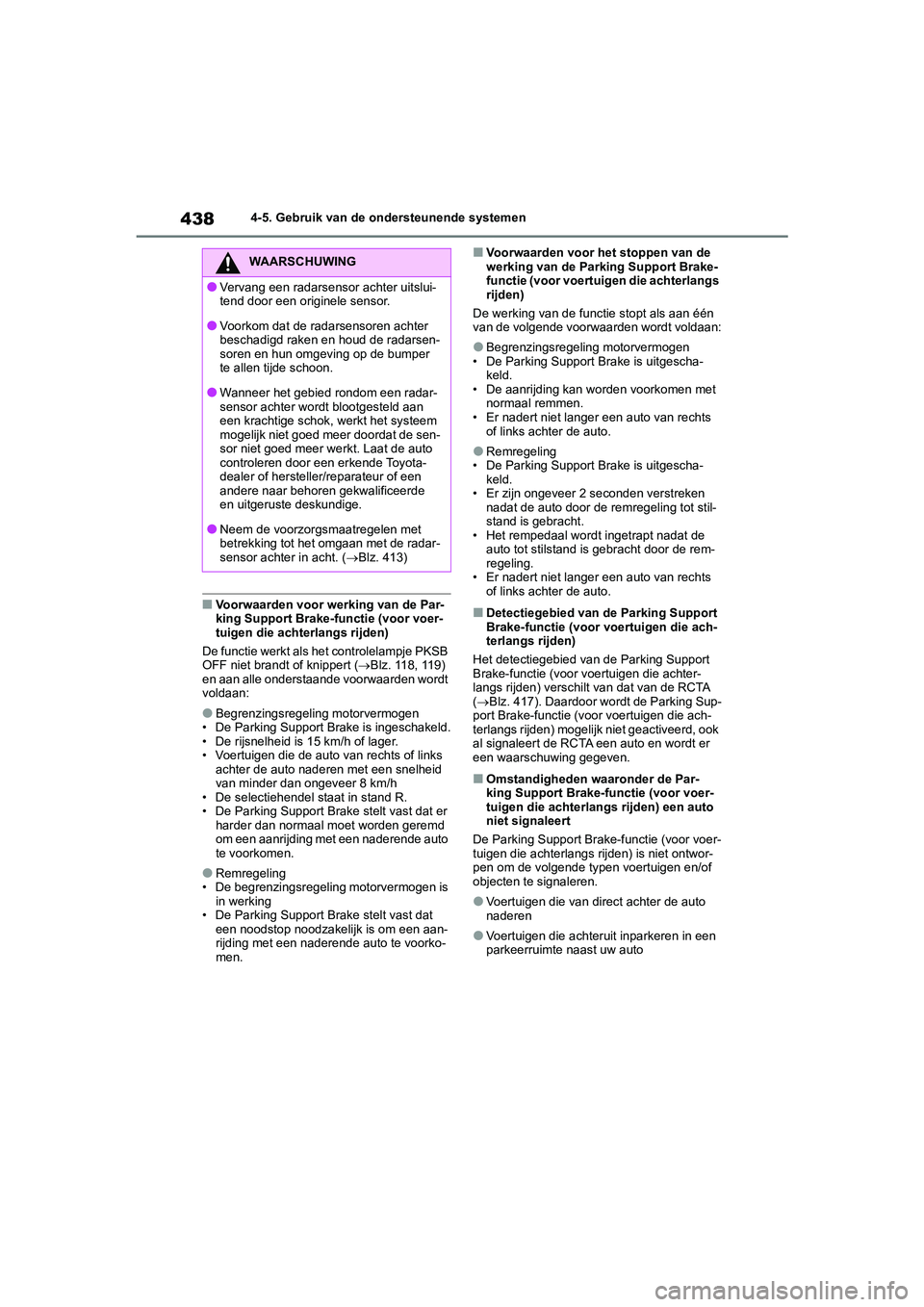

4384-5. Gebruik van de ondersteunende systemen
■Voorwaarden voor werking van de Par-
king Support Brake-functie (voor voer-
tuigen die achterlangs rijden)
De functie werkt als het controlelampje PKSB
OFF niet brandt of knippert ( Blz. 118, 119)
en aan alle onderstaande voorwaarden wordt
voldaan:
●Begrenzingsregeling motorvermogen
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Voertuigen die de auto van rechts of links achter de auto naderen met een snelheid
van minder dan ongeveer 8 km/h
• De selectiehendel staat in stand R.
• De Parking Support Brake stelt vast dat er harder dan normaal moet worden geremd
om een aanrijding met een naderende auto
te voorkomen.
●Remregeling
• De begrenzingsregeling motorvermogen is in werking
• De Parking Support Brake stelt vast dat een noodstop noodzakelijk is om een aan-
rijding met een naderende auto te voorko-
men.
■Voorwaarden voor het stoppen van de
werking van de Parking Support Brake-
functie (voor voertuigen die achterlangs
rijden)
De werking van de functie stopt als aan één
van de volgende voorwaarden wordt voldaan:
●Begrenzingsregeling motorvermogen
• De Parking Support Brake is uitgescha- keld.
• De aanrijding kan worden voorkomen met normaal remmen.
• Er nadert niet langer een auto van rechts
of links achter de auto.
●Remregeling
• De Parking Support Brake is uitgescha- keld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot stil-
stand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem-
regeling.
• Er nadert niet langer een auto van rechts of links achter de auto.
■Detectiegebied van de Parking Support
Brake-functie (voor voertuigen die ach-
terlangs rijden)
Het detectiegebied van de Parking Support
Brake-functie (voor voertuigen die achter-
langs rijden) verschil t van dat van de RCTA
(  Blz. 417). Daardoor wordt de Parking Sup-
port Brake-functie (voor voertuigen die ach-
terlangs rijden) mogelijk niet geactiveerd, ook
al signaleert de RCTA een auto en wordt er
een waarschuwing gegeven.
■Omstandigheden waaronder de Par-
king Support Brake-functie (voor voer-
tuigen die achterlangs rijden) een auto
niet signaleert
De Parking Support Brake-functie (voor voer-
tuigen die achterlangs r ijden) is niet ontwor-
pen om de volgende typen voertuigen en/of
objecten te signaleren.
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
WAARSCHUWING
●Vervang een radarsensor achter uitslui-
tend door een originele sensor.
●Voorkom dat de radarsensoren achter
beschadigd raken en houd de radarsen-
soren en hun omgeving op de bumper
te allen tijde schoon.
●Wanneer het gebied rondom een radar-
sensor achter wordt blootgesteld aan
een krachtige schok, werkt het systeem
mogelijk niet goed meer doordat de sen-
sor niet goed meer werkt. Laat de auto
controleren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Neem de voorzorgsmaatregelen met
betrekking tot het omgaan met de radar-
sensor achter in acht. ( Blz. 413)
pM_RAV4_OM_OM42C76E_(EE).book P age 438 Monday, October 7, 2019 3:26 PM

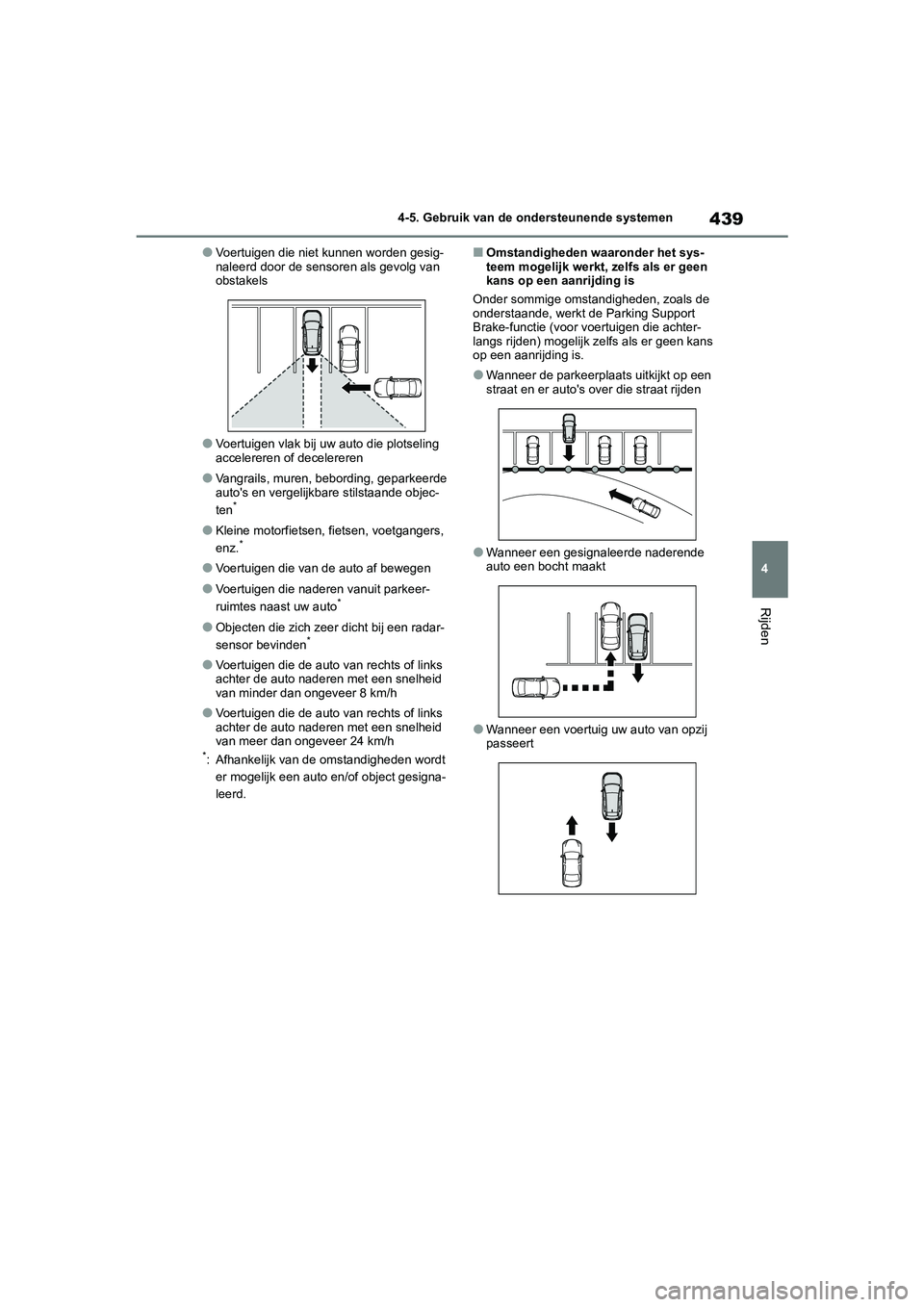

439
4
4-5. Gebruik van de ondersteunende systemen
Rijden
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Voertuigen vlak bij uw auto die plotseling
accelereren of decelereren
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto*
●Objecten die zich zeer dicht bij een radar-
sensor bevinden*
●Voertuigen die de auto van rechts of links
achter de auto naderen met een snelheid
van minder dan ongeveer 8 km/h
●Voertuigen die de auto van rechts of links
achter de auto naderen met een snelheid
van meer dan ongeveer 24 km/h
*: Afhankelijk van de omstandigheden wordt
er mogelijk een auto en/of object gesigna-
leerd.
■Omstandigheden waaronder het sys-
teem mogelijk werkt, zelfs als er geen
kans op een aanrijding is
Onder sommige omstandigheden, zoals de
onderstaande, werkt de Parking Support
Brake-functie (voor voertuigen die achter-
langs rijden) mogelijk zelfs als er geen kans
op een aanrijding is.
●Wanneer de parkeerplaats uitkijkt op een
straat en er auto's over die straat rijden
●Wanneer een gesignaleerde naderende
auto een bocht maakt
●Wanneer een voertuig uw auto van opzij
passeert
pM_RAV4_OM_OM42C76E_(EE).book P age 439 Monday, October 7, 2019 3:26 PM

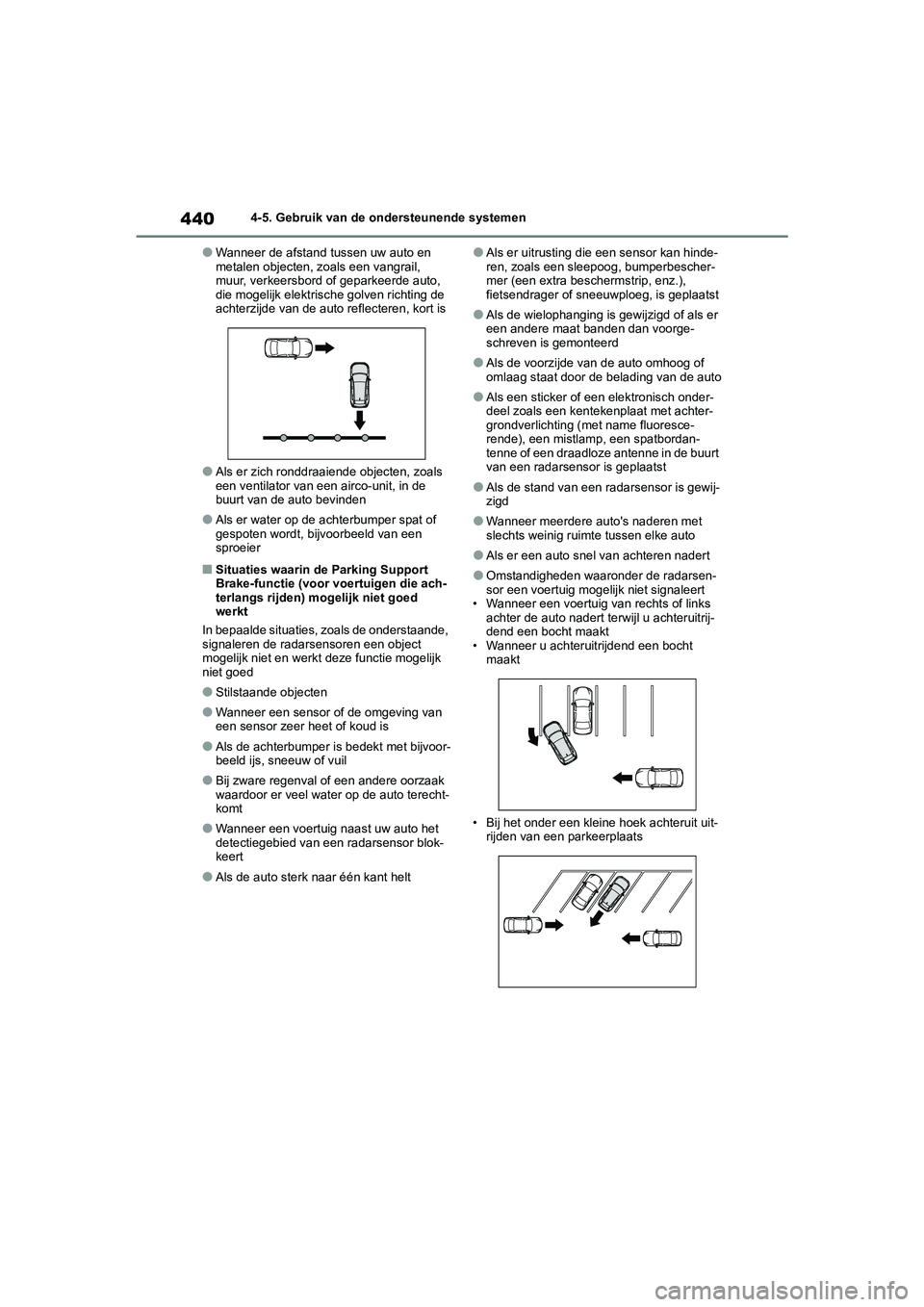

4404-5. Gebruik van de ondersteunende systemen
●Wanneer de afstand tussen uw auto en
metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto,
die mogelijk elektrische golven richting de
achterzijde van de auto reflecteren, kort is
●Als er zich ronddraaiende objecten, zoals
een ventilator van een airco-unit, in de
buurt van de auto bevinden
●Als er water op de achterbumper spat of
gespoten wordt, bijvoorbeeld van een
sproeier
■Situaties waarin de Parking Support
Brake-functie (voor voertuigen die ach-
terlangs rijden) mogelijk niet goed
werkt
In bepaalde situaties, zoals de onderstaande,
signaleren de radarsensoren een object
mogelijk niet en werkt deze functie mogelijk
niet goed
●Stilstaande objecten
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
●Als de achterbumper is bedekt met bijvoor-
beeld ijs, sneeuw of vuil
●Bij zware regenval of een andere oorzaak
waardoor er veel water op de auto terecht-
komt
●Wanneer een voertuig naast uw auto het
detectiegebied van een radarsensor blok-
keert
●Als de auto sterk naar één kant helt
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.),
fietsendrager of sneeuwploeg, is geplaatst
●Als de wielophanging is gewijzigd of als er
een andere maat banden dan voorge-
schreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
●Als een sticker of een elektronisch onder-
deel zoals een kentekenplaat met achter-
grondverlichting (met name fluoresce-
rende), een mistlamp, een spatbordan-
tenne of een draadloze antenne in de buurt
van een radarsensor is geplaatst
●Als de stand van een radarsensor is gewij-
zigd
●Wanneer meerdere auto's naderen met
slechts weinig ruimte tussen elke auto
●Als er een auto snel van achteren nadert
●Omstandigheden waaronder de radarsen-
sor een voertuig mogelijk niet signaleert
• Wanneer een voertuig van rechts of links achter de auto nadert terwijl u achteruitrij-
dend een bocht maakt
• Wanneer u achteruitrijdend een bocht maakt
• Bij het onder een kleine hoek achteruit uit- rijden van een parkeerplaats
pM_RAV4_OM_OM42C76E_(EE).book P age 440 Monday, October 7, 2019 3:26 PM

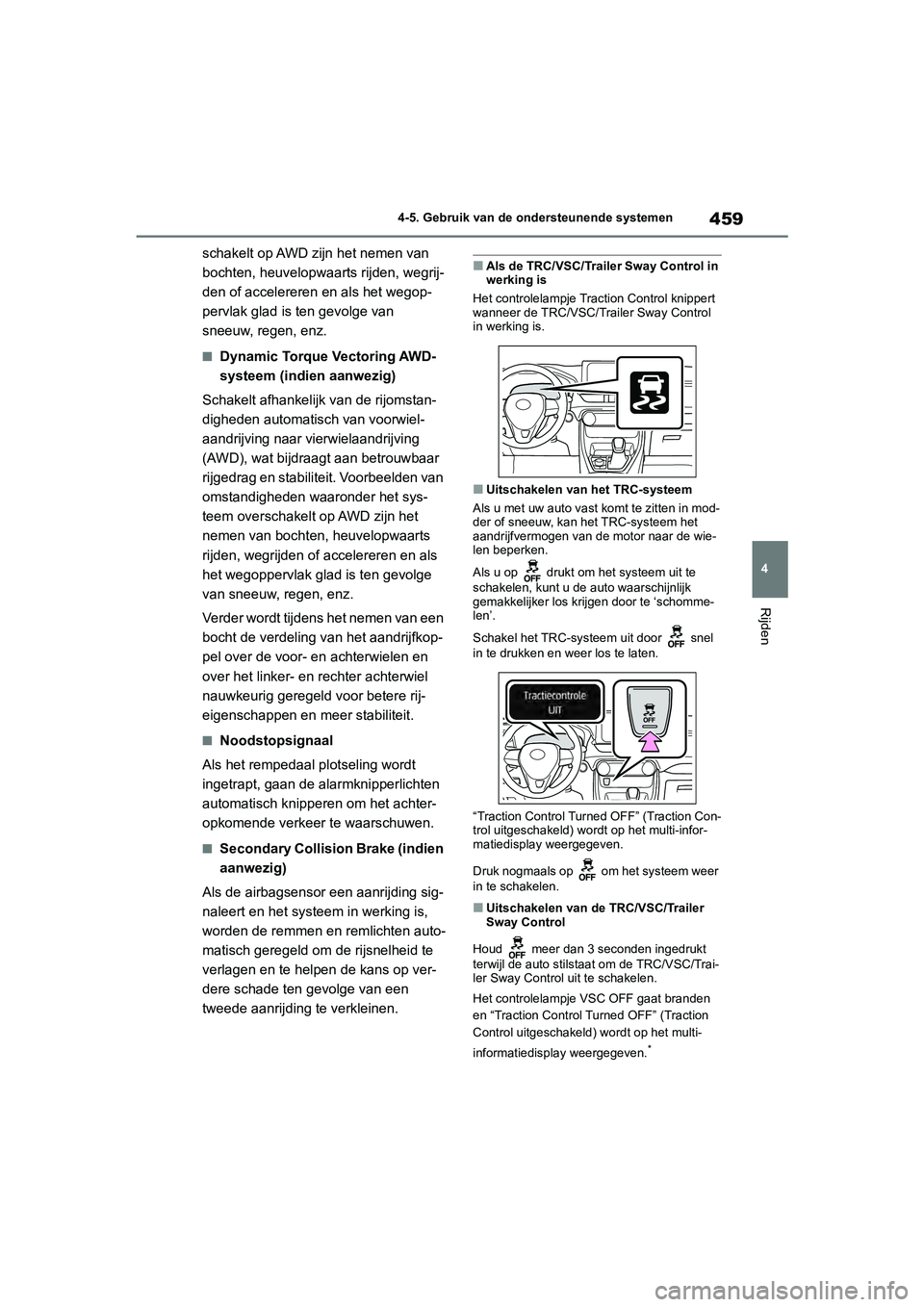

459
4
4-5. Gebruik van de ondersteunende systemen
Rijden
schakelt op AWD z
ijn het nemen van
bochten, heuvelopwaarts rijden, wegrij-
den of accelereren en als het wegop-
pervlak glad is ten gevolge van
sneeuw, regen, enz.
■Dynamic Torque Vectoring AWD-
systeem (indien aanwezig)
Schakelt afhankelijk van de rijomstan-
digheden automatisch van voorwiel-
aandrijving naar vierwielaandrijving
(AWD), wat bijdraagt aan betrouwbaar
rijgedrag en stabiliteit. Voorbeelden van
omstandigheden waaronder het sys-
teem overschakelt op AWD zijn het
nemen van bocht en, heuvelopwaarts
rijden, wegrijden of accelereren en als
het wegoppervlak glad is ten gevolge
van sneeuw, regen, enz.
Verder wordt tijdens het nemen van een
bocht de verdeling van het aandrijfkop-
pel over de voor- en achterwielen en
over het linker- en rechter achterwiel
nauwkeurig geregeld voor betere rij-
eigenschappen en meer stabiliteit.
■Noodstopsignaal
Als het rempedaal plotseling wordt
ingetrapt, gaan de alarmknipperlichten
automatisch knipperen om het achter-
opkomende verkeer te waarschuwen.
■Secondary Collision Brake (indien
aanwezig)
Als de airbagsensor een aanrijding sig-
naleert en het systee m in werking is,
worden de remmen en remlichten auto-
matisch geregeld om de rijsnelheid te
verlagen en te helpe n de kans op ver-
dere schade ten gevolge van een
tweede aanrijding te verkleinen.
■Als de TRC/VSC/Trailer Sway Control in
werking is
Het controlelampje Traction Control knippert
wanneer de TRC/VSC/Trailer Sway Control
in werking is.
■Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in mod-
der of sneeuw, kan het TRC-systeem het
aandrijfvermogen van de motor naar de wie-
len beperken.
Als u op drukt om het systeem uit te
schakelen, kunt u de auto waarschijnlijk
gemakkelijker los krijgen door te ‘schomme-
len’.
Schakel het TRC-systeem uit door snel
in te drukken en weer los te laten.
“Traction Control Turned OFF” (Traction Con-
trol uitgeschakeld) wordt op het multi-infor-
matiedisplay weergegeven.
Druk nogmaals op om het systeem weer
in te schakelen.
■Uitschakelen van de TRC/VSC/Trailer
Sway Control
Houd meer dan 3 seconden ingedrukt
terwijl de auto stilstaat om de TRC/VSC/Trai-
ler Sway Control uit te schakelen.
Het controlelampje VSC OFF gaat branden
en “Traction Control Turned OFF” (Traction
Control uitgeschakeld) wordt op het multi-
informatiedisplay weergegeven.
*
pM_RAV4_OM_OM42C76E_(EE).book P age 459 Monday, October 7, 2019 3:26 PM

461
4
4-5. Gebruik van de ondersteunende systemen
Rijden
●Als het contact UIT wordt gezet.
●Als alleen het TRC-systeem wordt uitge-
schakeld, wordt de TRC weer ingescha-
keld zodra de rijsnelheid toeneemt.
Als zowel het TRC- als het VSC-systeem
is uitgeschakeld, worden deze niet auto-
matisch weer ingeschak
eld als de rijsnel-
heid toeneemt.
■Werkingsvoorwaarden van de Active
Cornering Assist
Het systeem werkt wanneer het volgende
zich voordoet.
●De TRC/VSC kan in werking treden
●De bestuurder probeert tijdens het rijden in
een bocht te accelereren
●Het systeem signaleert dat de auto naar de
buitenkant van de bocht uitwijkt
●Het rempedaal wordt losgelaten
■Gereduceerde bekrachtiging door het
EPS-systeem
De mate van bekrachtiging door het EPS-
systeem wordt gereduceerd om het systeem
tegen oververhitting te beschermen als er
gedurende langere tijd veel stuurbewegingen
worden uitgevoerd. Hierdoor kan de bestu-
ring zwaar aanvoelen. Draai, als dat het
geval is, niet overmatig aan het stuur of
breng de auto tot stilstand en schakel de
motor uit. Het EPS-systeem moet binnen 10
minuten weer normaal werken.
■Voorwaarden voor werking noodstop-
signaal
Als aan de volgende voorwaarden wordt vol-
daan, werkt het noodstopsignaal:
●De alarmknipperlichten zijn uit.
●De werkelijke rijsnelheid is hoger dan 55
km/h.
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het om een
noodstop gaat.
■Automatisch uitschakelen van nood-
stopsignaal
Het noodstopsignaal wordt in de volgende
situaties uitgeschakeld:
●De alarmknipperlichten worden ingescha-
keld.
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het niet om
een noodstop gaat.
■Werkingsvoorwaarden Secondary Colli-
sion Brake (indien aanwezig)
Het systeem werkt als de airbagsensor een
aanrijding signaleert terwijl de auto in bewe-
ging is. Het systeem werkt echter niet onder
de volgende omstandigheden.
●De rijsnelheid is lager dan 10 km/h.
●Er zijn componenten beschadigd
■Automatisch uitschakelen Secondary
Collision Brake (indien aanwezig)
Het systeem wordt automatisch uitgescha-
keld in een van de volgende situaties.
●De rijsnelheid wordt lager dan ongeveer 10
km/h
●Er verstrijkt een bepaalde tijd tijdens de
werking
●Het gaspedaal wordt flink ingetrapt.
pM_RAV4_OM_OM42C76E_(EE).book P age 461 Monday, October 7, 2019 3:26 PM

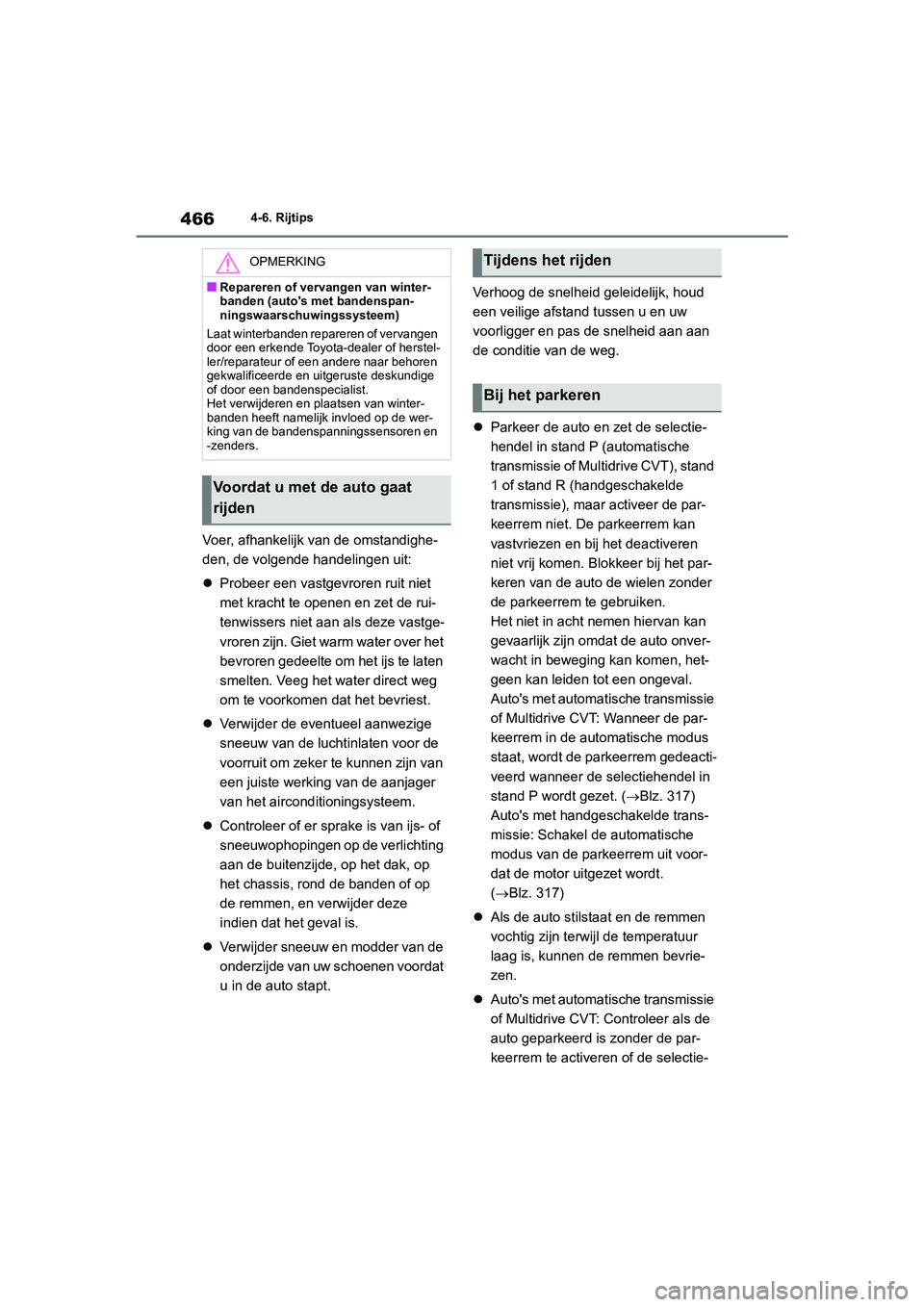

4664-6. Rijtips
Voer, afhankelijk van de omstandighe-
den, de volgende handelingen uit:
Probeer een vastgevroren ruit niet
met kracht te openen en zet de rui-
tenwissers niet aan als deze vastge-
vroren zijn. Giet warm water over het
bevroren gedeelte om het ijs te laten
smelten. Veeg het water direct weg
om te voorkomen dat het bevriest.
 Verwijder de eventueel aanwezige
sneeuw van de luch tinlaten voor de
voorruit om zeker te kunnen zijn van
een juiste werking van de aanjager
van het airconditioningsysteem.
 Controleer of er spr ake is van ijs- of
sneeuwophopingen op de verlichting
aan de buitenzijde, op het dak, op
het chassis, rond de banden of op
de remmen, en verwijder deze
indien dat het geval is.
 Verwijder sneeuw en modder van de
onderzijde van uw schoenen voordat
u in de auto stapt. Verhoog de snelheid geleidelijk, houd
een veilige afstand
tussen u en uw
voorligger en pas de snelheid aan aan
de conditie van de weg.
 Parkeer de auto en zet de selectie-
hendel in stand P (automatische
transmissie of Multidrive CVT), stand
1 of stand R (handgeschakelde
transmissie), maar activeer de par-
keerrem niet. De parkeerrem kan
vastvriezen en bij het deactiveren
niet vrij komen. Blokkeer bij het par-
keren van de auto de wielen zonder
de parkeerrem te gebruiken.
Het niet in acht nemen hiervan kan
gevaarlijk zijn omdat de auto onver-
wacht in beweging kan komen, het-
geen kan leiden t ot een ongeval.
Auto's met automatische transmissie
of Multidrive CVT: Wanneer de par-
keerrem in de automatische modus
staat, wordt de parkeerrem gedeacti-
veerd wanneer de selectiehendel in
stand P wordt gezet. ( Blz. 317)
Auto's met handgeschakelde trans-
missie: Schakel de automatische
modus van de parkeerrem uit voor-
dat de motor uitgezet wordt.
(Blz. 317)
 Als de auto stils taat en de remmen
vochtig zijn terwijl de temperatuur
laag is, kunnen de remmen bevrie-
zen.
 Auto's met automatische transmissie
of Multidrive CVT: Controleer als de
auto geparkeerd is zonder de par-
keerrem te activeren of de selectie-
OPMERKING
■Repareren of vervangen van winter-
banden (auto's met bandenspan-
ningswaarschuwingssysteem)
Laat winterbanden repareren of vervangen
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
of door een bandenspecialist.
Het verwijderen en plaatsen van winter-
banden heeft namelijk invloed op de wer-
king van de bandenspanningssensoren en
-zenders.
Voordat u met de auto gaat
rijden
Tijdens het rijden
Bij het parkeren
pM_RAV4_OM_OM42C76E_(EE).book P age 466 Monday, October 7, 2019 3:26 PM

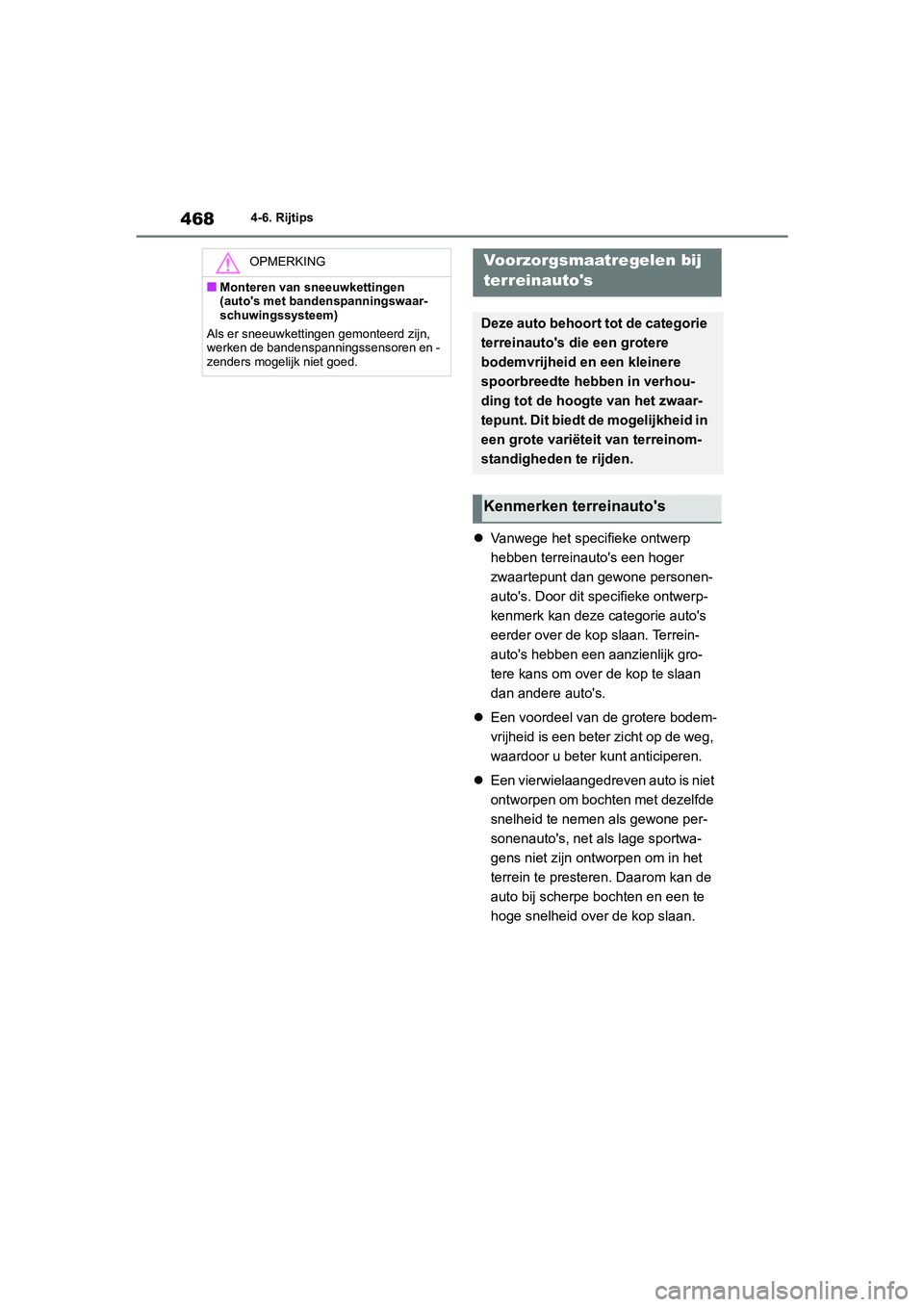

4684-6. Rijtips
Vanwege het specifieke ontwerp
hebben terreinauto's een hoger
zwaartepunt dan gewone personen-
auto's. Door dit specifieke ontwerp-
kenmerk kan deze categorie auto's
eerder over de kop slaan. Terrein-
auto's hebben een aanzienlijk gro-
tere kans om over de kop te slaan
dan andere auto's.
 Een voordeel van de grotere bodem-
vrijheid is een beter zicht op de weg,
waardoor u beter kunt anticiperen.
 Een vierwielaangedreven auto is niet
ontworpen om bochten met dezelfde
snelheid te nemen als gewone per-
sonenauto's, net als lage sportwa-
gens niet zijn ont worpen om in het
terrein te presteren. Daarom kan de
auto bij scherpe bo chten en een te
hoge snelheid over de kop slaan.
OPMERKING
■Monteren van sneeuwkettingen
(auto's met bandenspanningswaar-
schuwingssysteem)
Als er sneeuwkettingen gemonteerd zijn,
werken de bandenspanningssensoren en -
zenders mogelijk niet goed.
Voorzorgsmaatregelen bij
terreinauto's
Deze auto behoort tot de categorie
terreinauto's die een grotere
bodemvrijheid en een kleinere
spoorbreedte hebben in verhou-
ding tot de hoogte van het zwaar-
tepunt. Dit biedt de mogelijkheid in
een grote variëteit van terreinom-
standigheden te rijden.
Kenmerken terreinauto's
pM_RAV4_OM_OM42C76E_(EE).book P age 468 Monday, October 7, 2019 3:26 PM

561
7

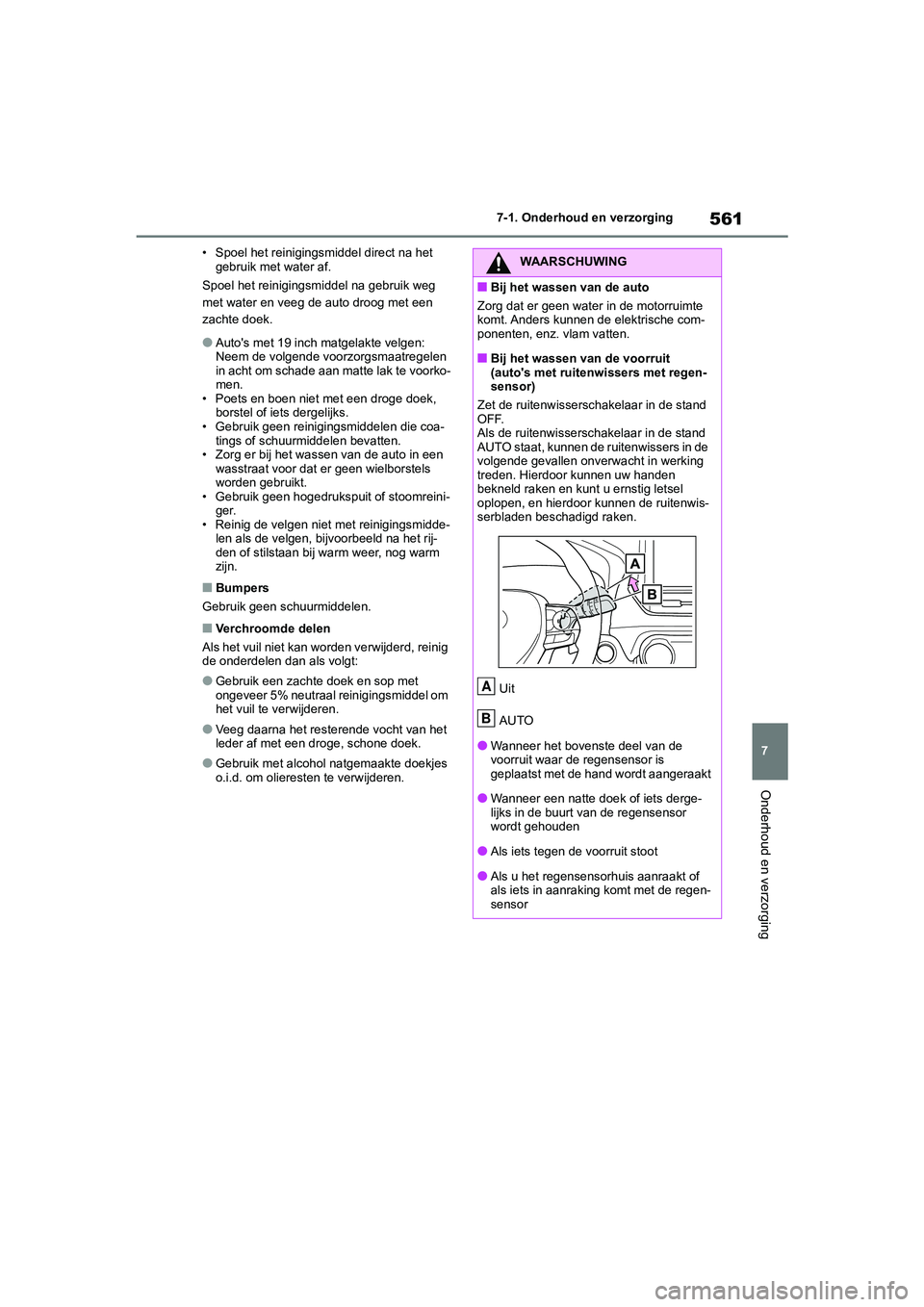

7-1. Onderhoud en verzorging
Onderhoud en verzorging
• Spoel het reinigingsmiddel direct na het
gebruik met water af.
Spoel het reinigingsmiddel na gebruik weg
met water en veeg de auto droog met een
zachte doek.
●Auto's met 19 inch matgelakte velgen:
Neem de volgende voorzorgsmaatregelen
in acht om schade aan matte lak te voorko-
men.
• Poets en boen niet met een droge doek, borstel of iets dergelijks.
• Gebruik geen reinigingsmiddelen die coa- tings of schuurmiddelen bevatten.
• Zorg er bij het wassen van de auto in een wasstraat voor dat er geen wielborstels
worden gebruikt.
• Gebruik geen hogedrukspuit of stoomreini- ger.
• Reinig de velgen niet met reinigingsmidde- len als de velgen, bijvoorbeeld na het rij-
den of stilstaan bij warm weer, nog warm
zijn.
■Bumpers
Gebruik geen schuurmiddelen.
■Verchroomde delen
Als het vuil niet kan worden verwijderd, reinig
de onderdelen dan als volgt:
●Gebruik een zachte doek en sop met
ongeveer 5% neutraal reinigingsmiddel om
het vuil te verwijderen.
●Veeg daarna het resterende vocht van het
leder af met een droge, schone doek.
●Gebruik met alcohol natgemaakte doekjes
o.i.d. om olieresten te verwijderen.
WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte
komt. Anders kunnen de elektrische com-
ponenten, enz. vlam vatten.
■Bij het wassen van de voorruit
(auto's met ruitenwissers met regen-
sensor)
Zet de ruitenwisserschakelaar in de stand
OFF.
Als de ruitenwisserschakelaar in de stand
AUTO staat, kunnen de ruitenwissers in de
volgende gevallen onverwacht in werking
treden. Hierdoor kunnen uw handen
bekneld raken en kunt u ernstig letsel
oplopen, en hierdoor kunnen de ruitenwis-
serbladen beschadigd raken.
Uit
AUTO
●Wanneer het bovenste deel van de
voorruit waar de regensensor is
geplaatst met de hand wordt aangeraakt
●Wanneer een natte doek of iets derge-
lijks in de buurt van de regensensor
wordt gehouden
●Als iets tegen de voorruit stoot
●Als u het regensensorhuis aanraakt of
als iets in aanraking komt met de regen-
sensor
A
B
pM_RAV4_OM_OM42C76E_(EE).book P age 561 Monday, October 7, 2019 3:26 PM

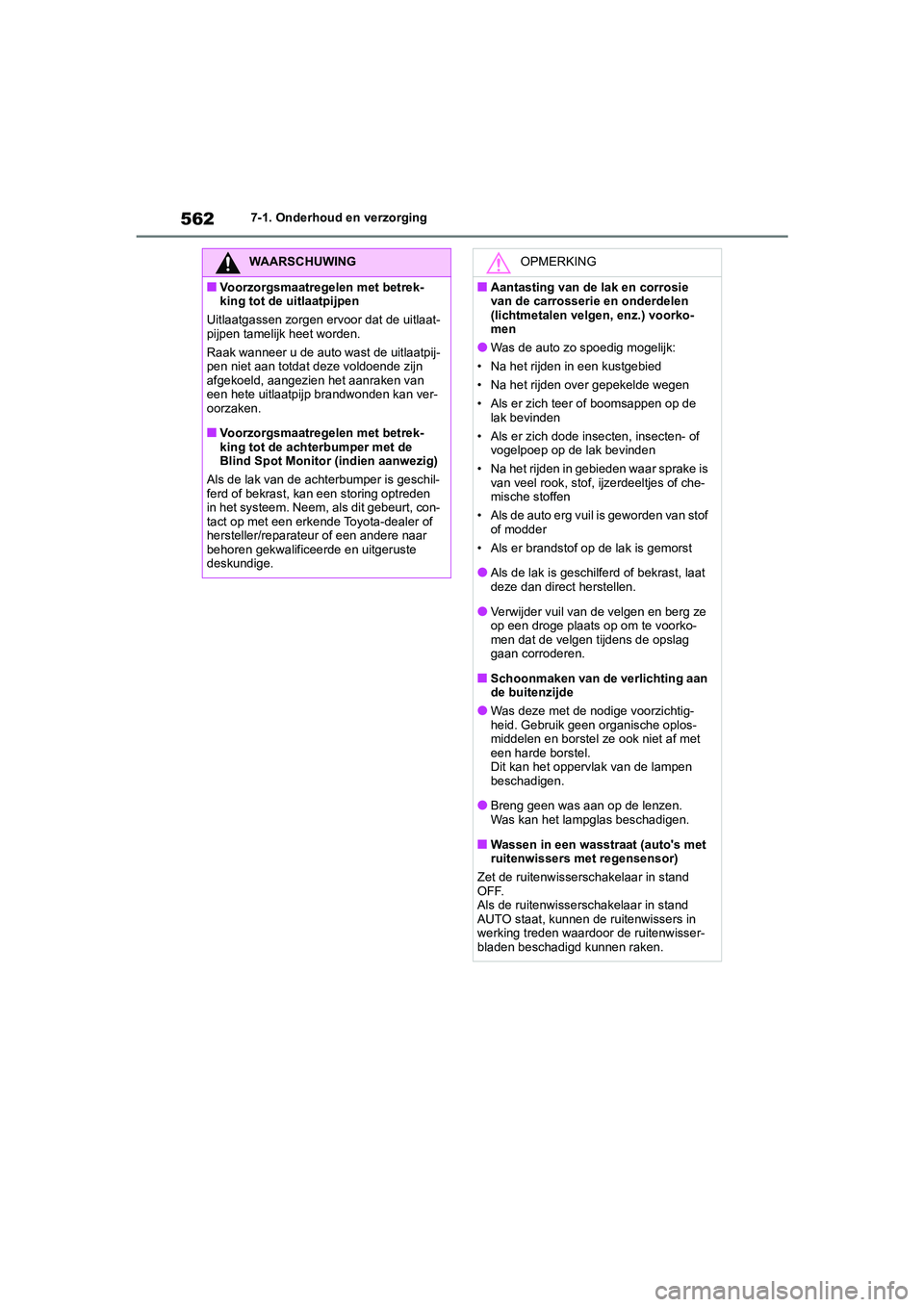

5627-1. Onderhoud en verzorging
WAARSCHUWING
■Voorzorgsmaatregelen met betrek-
king tot de uitlaatpijpen
Uitlaatgassen zorgen ervoor dat de uitlaat-
pijpen tamelijk heet worden.
Raak wanneer u de auto wast de uitlaatpij-
pen niet aan totdat deze voldoende zijn
afgekoeld, aangezien het aanraken van
een hete uitlaatpijp brandwonden kan ver-
oorzaken.
■Voorzorgsmaatregelen met betrek-
king tot de achterbumper met de
Blind Spot Monitor (indien aanwezig)
Als de lak van de achterbumper is geschil-
ferd of bekrast, kan een storing optreden
in het systeem. Neem, als dit gebeurt, con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
OPMERKING
■Aantasting van de lak en corrosie
van de carrosserie en onderdelen
(lichtmetalen velgen, enz.) voorko-
men
●Was de auto zo spoedig mogelijk:
• Na het rijden in een kustgebied
• Na het rijden over gepekelde wegen
• Als er zich teer of boomsappen op de lak bevinden
• Als er zich dode insecten, insecten- of vogelpoep op de lak bevinden
• Na het rijden in gebieden waar sprake is van veel rook, stof, ijzerdeeltjes of che-
mische stoffen
• Als de auto erg vuil is geworden van stof of modder
• Als er brandstof op de lak is gemorst
●Als de lak is geschilferd of bekrast, laat
deze dan direct herstellen.
●Verwijder vuil van de velgen en berg ze
op een droge plaats op om te voorko-
men dat de velgen tijdens de opslag
gaan corroderen.
■Schoonmaken van de verlichting aan
de buitenzijde
●Was deze met de nodige voorzichtig-
heid. Gebruik geen organische oplos-
middelen en borstel ze ook niet af met
een harde borstel.
Dit kan het oppervlak van de lampen
beschadigen.
●Breng geen was aan op de lenzen.
Was kan het lampglas beschadigen.
■Wassen in een wasstraat (auto's met
ruitenwissers met regensensor)
Zet de ruitenwisserschakelaar in stand
OFF.
Als de ruitenwisserschakelaar in stand
AUTO staat, kunnen de ruitenwissers in
werking treden waardoor de ruitenwisser-
bladen beschadigd kunnen raken.
pM_RAV4_OM_OM42C76E_(EE).book P age 562 Monday, October 7, 2019 3:26 PM
