251
3 3-4. Ajustar o volante da direção e os espelhos
Antes de conduzir
*: Se equipado
A altura do espelho retrovisor pode
ser ajustada para se adequar à sua
posição de condução.
Ajuste a altura do espelho retrovisor,
movendo-o para cima e para baixo.
Espelho retrovisor interior
antiencandeamento manual
A luz refletida dos faróis dos veícu-
los que circulam atrás de si pode ser reduzida movendo a alavanca.
1Posição normal
2Posição antiencandeamento
Espelho retrovisor interior
antiencandeamento automático
Respondendo ao nível de claridade
dos faróis dos veículos que circu-
lam atrás de si, a luz refletida é
reduzida automaticamente.
Ligue/desligue (ON/OFF) a função
antiencandeamento automático
Quando a função de antiencandea-
mento automático estiver no modo
LIG., o indicador acende.
Sempre que colocar o interruptor
Power em ON, esta função será confi-
gurada para o modo LIG.
Se pressionar a tecla, coloca a função
no modo OFF (desligado). (O indicador
também apaga.)
Espelho retrovisor inte-
rior*
A posição do espelho retrovisor
interior pode ser ajustada para
facilitar a visibilidade traseira.
Ajustar a altura do espelho
retrovisor
AV I S O
■Precauções durante a condução
Não ajuste o espelho retrovisor
enquanto conduz.
Se o fizer, poderá perder o controlo
do veículo e provocar um acidente
que poderá resultar em morte ou feri-
mentos graves
Função antiencandeamento
A
A
pM_RAV4-HV_OM_OM42D32PT.book Page 251 Wednesday, January 27, 2021 6:28 PM

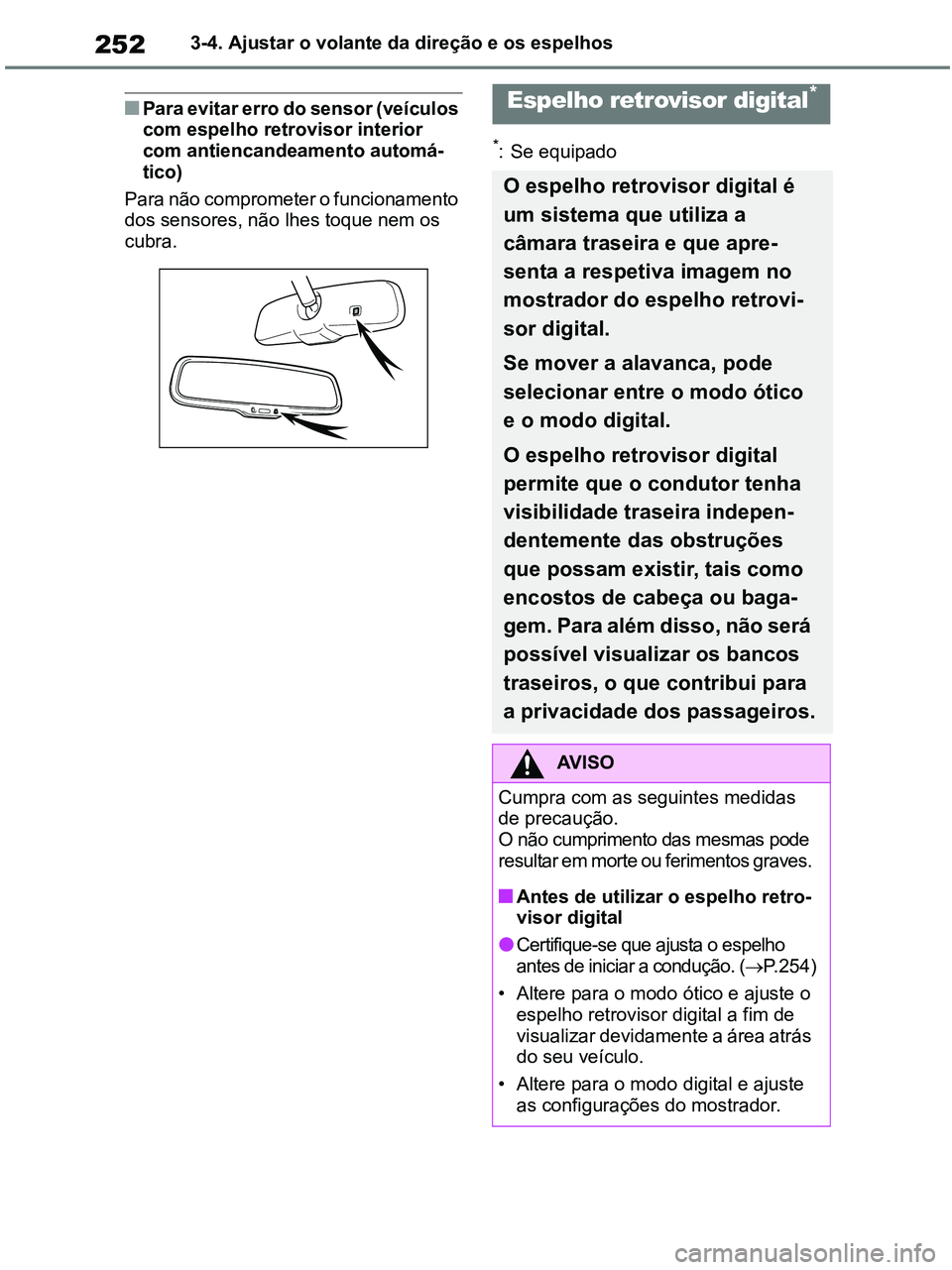

Page 252 of 624

2523-4. Ajustar o volante da direção e os espelhos
■Para evitar erro do sensor (veículos
com espelho retrovisor interior
com antiencandeamento automá-
tico)
Para não comprometer o funcionamento
dos sensores, não lhes toque nem os
cubra.
*: Se equipado
Espelho retrovisor digital*
O espelho retrovisor digital é
um sistema que utiliza a
câmara traseira e que apre-
senta a respetiva imagem no
mostrador do espelho retrovi-
sor digital.
Se mover a alavanca, pode
selecionar entre o modo ótico
e o modo digital.
O espelho retrovisor digital
permite que o condutor tenha
visibilidade traseira indepen-
dentemente das obstruções
que possam existir, tais como
encostos de cabeça ou baga-
gem. Para além disso, não será
possível visualizar os bancos
traseiros, o que contribui para
a privacidade dos passageiros.
AV I S O
Cumpra com as seguintes medidas
de precaução.
O não cumprimento das mesmas pode
resultar em morte ou ferimentos graves.
■Antes de utilizar o espelho retro-
visor digital
●Certifique-se que ajusta o espelho
antes de iniciar a condução. (P.254)
• Altere para o modo ótico e ajuste o
espelho retrovisor digital a fim de
visualizar devidamente a área atrás
do seu veículo.
• Altere para o modo digital e ajuste
as configurações do mostrador.
pM_RAV4-HV_OM_OM42D32PT.book Page 252 Wednesday, January 27, 2021 6:28 PM

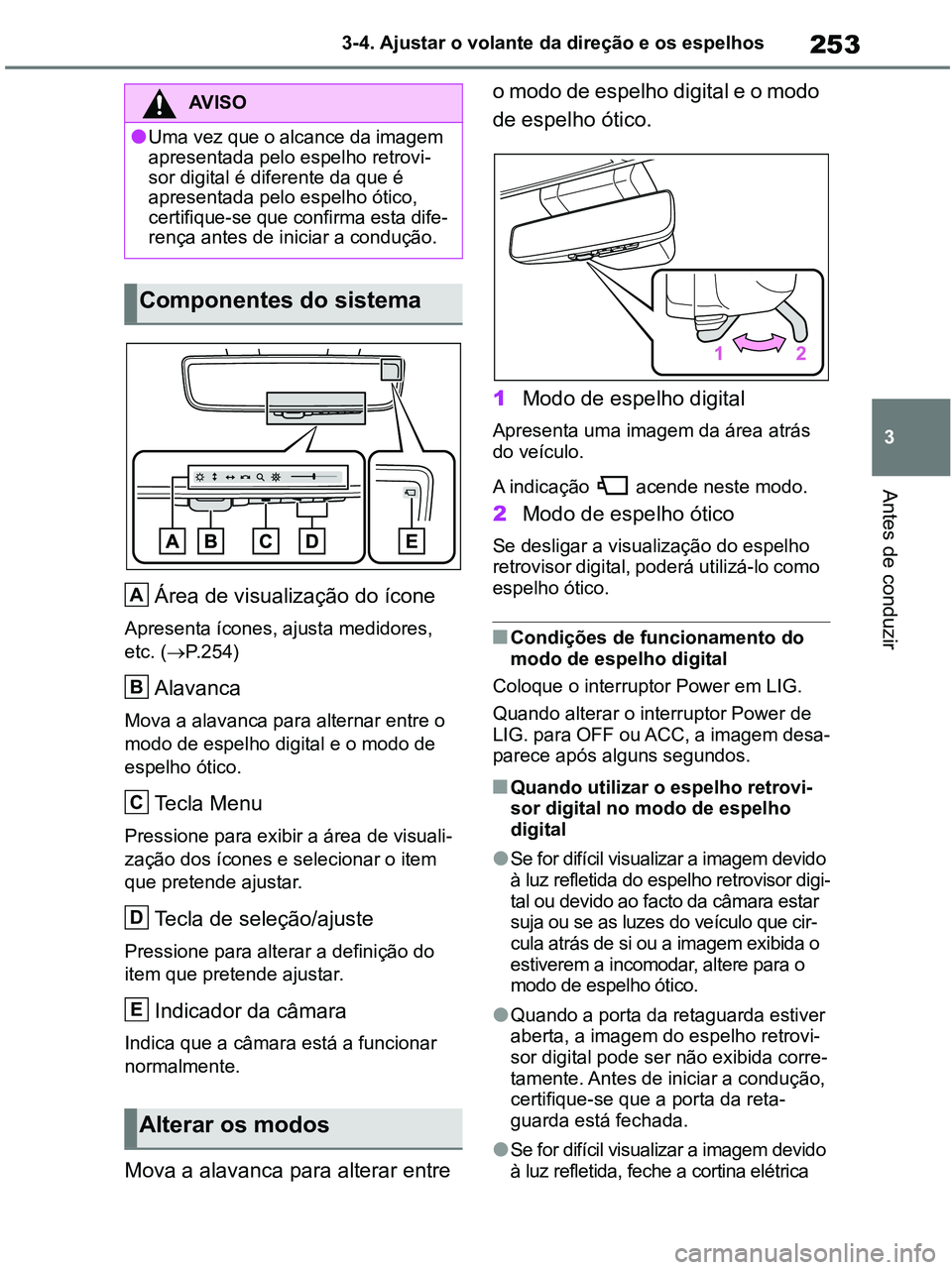

Page 253 of 624

253
3 3-4. Ajustar o volante da direção e os espelhos
Antes de conduzir
Área de visualização do ícone
Apresenta ícones, ajusta medidores,
etc. (P.254)
Alavanca
Mova a alavanca para alternar entre o
modo de espelho digital e o modo de
espelho ótico.
Te c l a M e n u
Pressione para exibir a área de visuali-
zação dos ícones e selecionar o item
que pretende ajustar.
Tecla de seleção/ajuste
Pressione para alterar a definição do
item que pretende ajustar.
Indicador da câmara
Indica que a câmara está a funcionar
normalmente.
Mova a alavanca para alterar entre o modo de espelho digital e o modo
de espelho ótico.
1Modo de espelho digital
Apresenta uma imagem da área atrás
do veículo.
A indicação acende neste modo.
2Modo de espelho ótico
Se desligar a visualização do espelho
retrovisor digital, poderá utilizá-lo como
espelho ótico.
■Condições de funcionamento do
modo de espelho digital
Coloque o interruptor Power em LIG.
Quando alterar o interruptor Power de
LIG. para OFF ou ACC, a imagem desa-
parece após alguns segundos.
■Quando utilizar o espelho retrovi-
sor digital no modo de espelho
digital
●Se for difícil visualizar a imagem devido
à luz refletida do espelho retrovisor digi-
tal ou devido ao facto da câmara estar
suja ou se as luzes do veículo que cir-
cula atrás de si ou a imagem exibida o
estiverem a incomodar, altere para o
modo de espelho ótico.
●Quando a porta da retaguarda estiver
aberta, a imagem do espelho retrovi-
sor digital pode ser não exibida corre-
tamente. Antes de iniciar a condução,
certifique-se que a porta da reta-
guarda está fechada.
●Se for difícil visualizar a imagem devido
à luz refletida, feche a cortina elétrica
AV I S O
●Uma vez que o alcance da imagem
apresentada pelo espelho retrovi-
sor digital é diferente da que é
apresentada pelo espelho ótico,
certifique-se que confirma esta dife-
rença antes de iniciar a condução.
Componentes do sistema
Alterar os modos
A
B
C
D
E
pM_RAV4-HV_OM_OM42D32PT.book Page 253 Wednesday, January 27, 2021 6:28 PM

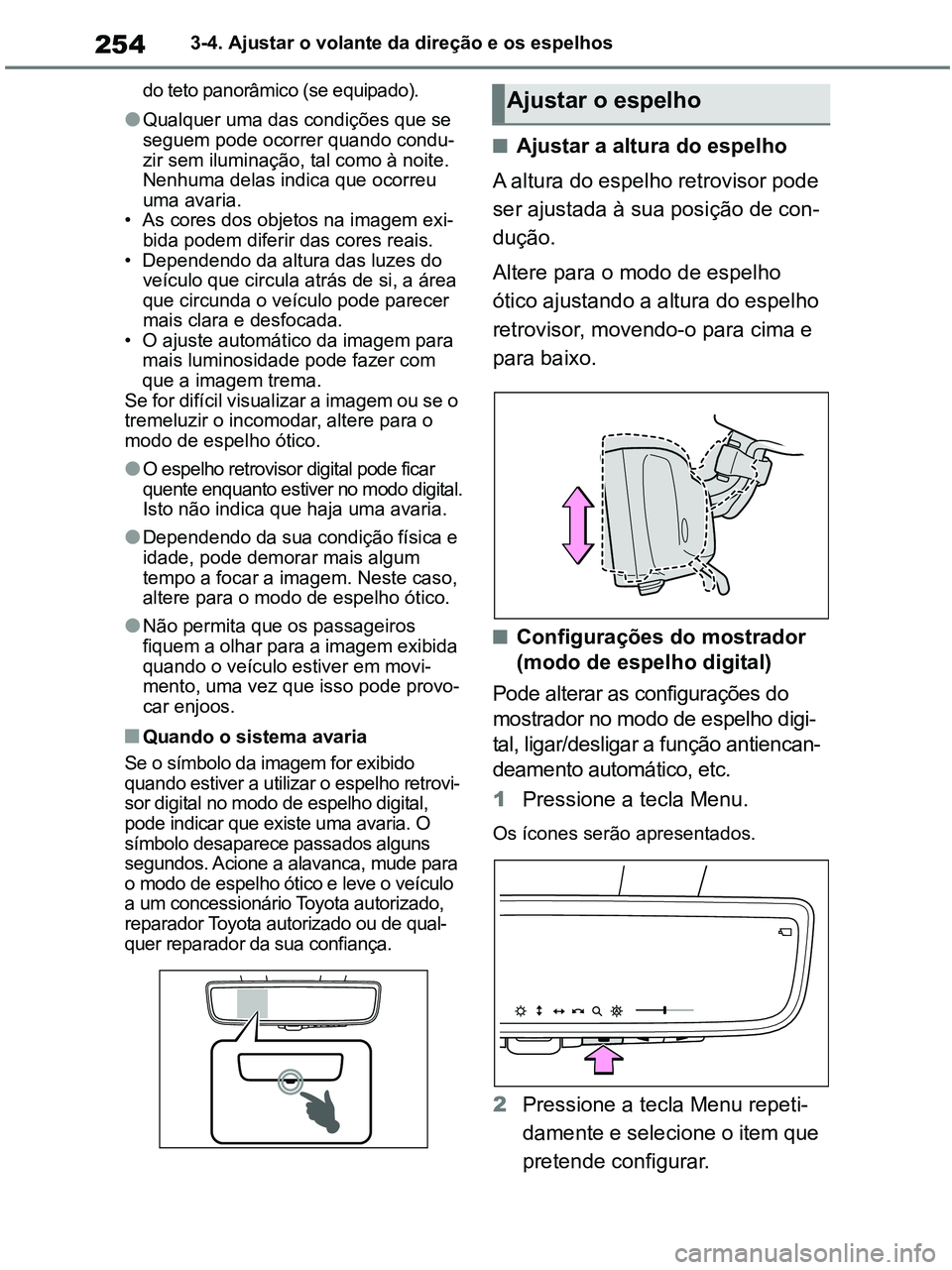

Page 254 of 624

2543-4. Ajustar o volante da direção e os espelhos
do teto panorâmico (se equipado).
●Qualquer uma das condições que se
seguem pode ocorrer quando condu-
zir sem iluminação, tal como à noite.
Nenhuma delas indica que ocorreu
uma avaria.
• As cores dos objetos na imagem exi-
bida podem diferir das cores reais.
• Dependendo da altura das luzes do
veículo que circula atrás de si, a área
que circunda o veículo pode parecer
mais clara e desfocada.
• O ajuste automático da imagem para
mais luminosidade pode fazer com
que a imagem trema.
Se for difícil visualizar a imagem ou se o
tremeluzir o incomodar, altere para o
modo de espelho ótico.
●O espelho retrovisor digital pode ficar
quente enquanto estiver no modo digital.
Isto não indica que haja uma avaria.
●Dependendo da sua condição física e
idade, pode demorar mais algum
tempo a focar a imagem. Neste caso,
altere para o modo de espelho ótico.
●Não permita que os passageiros
fiquem a olhar para a imagem exibida
quando o veículo estiver em movi-
mento, uma vez que isso pode provo-
car enjoos.
■Quando o sistema avaria
Se o símbolo da imagem for exibido
quando estiver a utilizar o espelho retrovi-
sor digital no modo de espelho digital,
pode indicar que existe uma avaria. O
símbolo desaparece passados alguns
segundos. Acione a alavanca, mude para
o modo de espelho ótico e leve o veículo
a um concessionário Toyota autorizado,
reparador Toyota autorizado ou de qual-
quer reparador da sua confiança.
■Ajustar a altura do espelho
A altura do espelho retrovisor pode
ser ajustada à sua posição de con-
dução.
Altere para o modo de espelho
ótico ajustando a altura do espelho
retrovisor, movendo-o para cima e
para baixo.
■Configurações do mostrador
(modo de espelho digital)
Pode alterar as configurações do
mostrador no modo de espelho digi-
tal, ligar/desligar a função antiencan-
deamento automático, etc.
1Pressione a tecla Menu.
Os ícones serão apresentados.
2Pressione a tecla Menu repeti-
damente e selecione o item que
pretende configurar.
Ajustar o espelho
pM_RAV4-HV_OM_OM42D32PT.book Page 254 Wednesday, January 27, 2021 6:28 PM

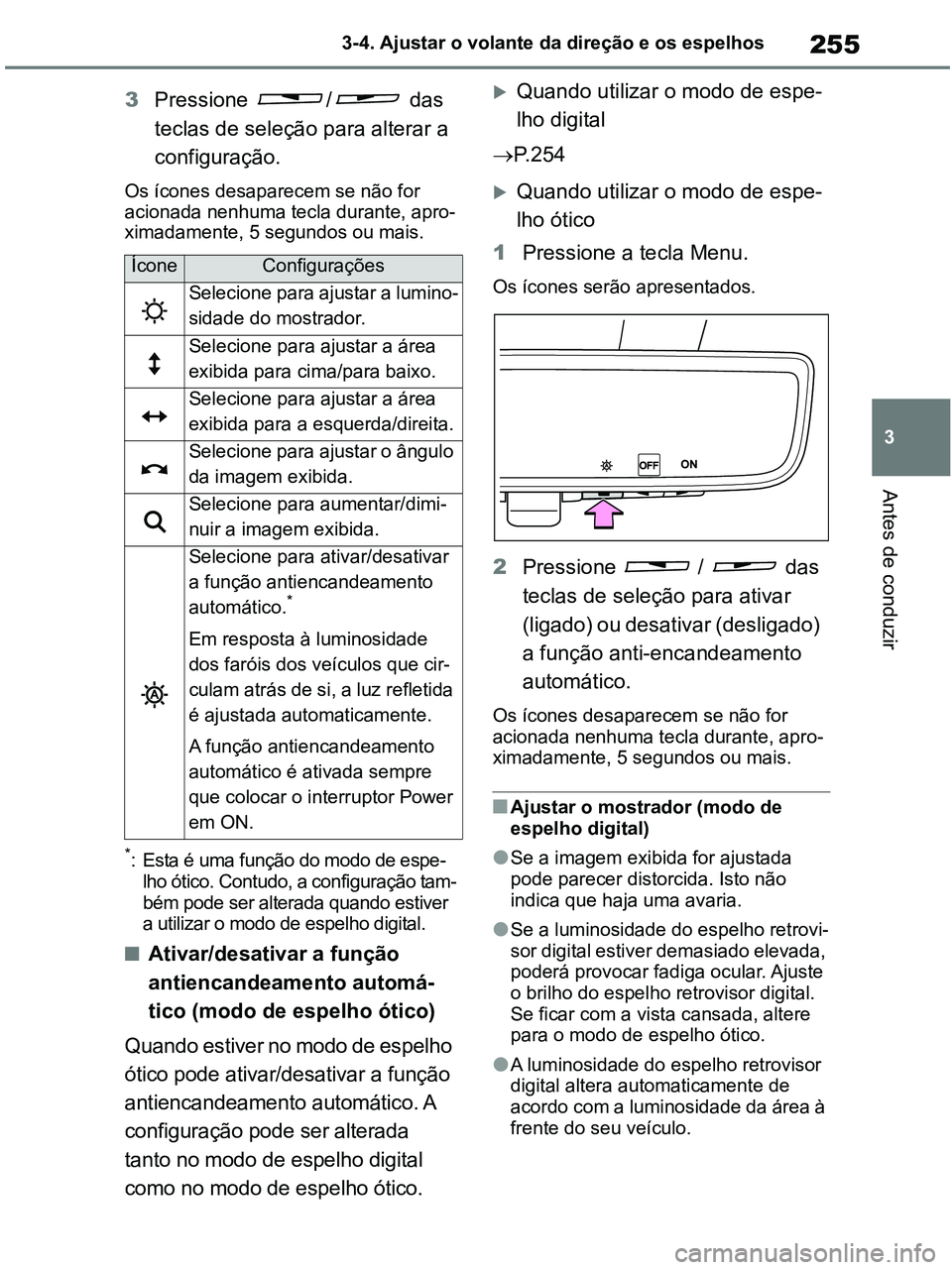

Page 255 of 624

255
3 3-4. Ajustar o volante da direção e os espelhos
Antes de conduzir
3Pressione / das
teclas de seleção para alterar a
configuração.
Os ícones desaparecem se não for
acionada nenhuma tecla durante, apro-
ximadamente, 5 segundos ou mais.
*: Esta é uma função do modo de espe-
lho ótico. Contudo, a configuração tam-
bém pode ser alterada quando estiver
a utilizar o modo de espelho digital.
■Ativar/desativar a função
antiencandeamento automá-
tico (modo de espelho ótico)
Quando estiver no modo de espelho
ótico pode ativar/desativar a função
antiencandeamento automático. A
configuração pode ser alterada
tanto no modo de espelho digital
como no modo de espelho ótico.
Quando utilizar o modo de espe-
lho digital
P.254
Quando utilizar o modo de espe-
lho ótico
1Pressione a tecla Menu.
Os ícones serão apresentados.
2Pressione / das
teclas de seleção para ativar
(ligado) ou desativar (desligado)
a função anti-encandeamento
automático.
Os ícones desaparecem se não for
acionada nenhuma tecla durante, apro-
ximadamente, 5 segundos ou mais.
■Ajustar o mostrador (modo de
espelho digital)
●Se a imagem exibida for ajustada
pode parecer distorcida. Isto não
indica que haja uma avaria.
●Se a luminosidade do espelho retrovi-
sor digital estiver demasiado elevada,
poderá provocar fadiga ocular. Ajuste
o brilho do espelho retrovisor digital.
Se ficar com a vista cansada, altere
para o modo de espelho ótico.
●A luminosidade do espelho retrovisor
digital altera automaticamente de
acordo com a luminosidade da área à
frente do seu veículo.
ÍconeConfigurações
Selecione para ajustar a lumino-
sidade do mostrador.
Selecione para ajustar a área
exibida para cima/para baixo.
Selecione para ajustar a área
exibida para a esquerda/direita.
Selecione para ajustar o ângulo
da imagem exibida.
Selecione para aumentar/dimi-
nuir a imagem exibida.
Selecione para ativar/desativar
a função antiencandeamento
automático.
*
Em resposta à luminosidade
dos faróis dos veículos que cir-
culam atrás de si, a luz refletida
é ajustada automaticamente.
A função antiencandeamento
automático é ativada sempre
que colocar o interruptor Power
em ON.
pM_RAV4-HV_OM_OM42D32PT.book Page 255 Wednesday, January 27, 2021 6:28 PM

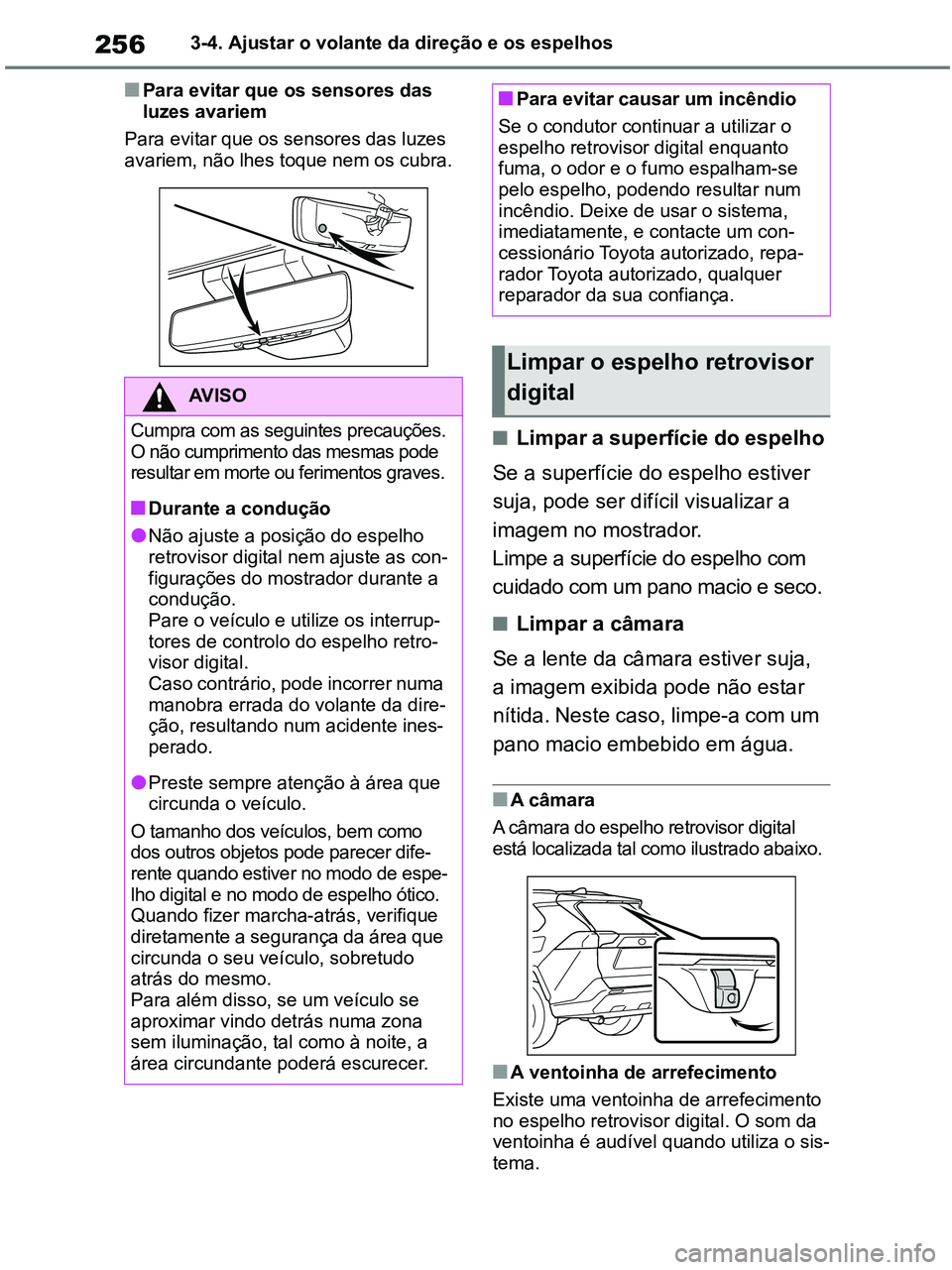

Page 256 of 624

2563-4. Ajustar o volante da direção e os espelhos
■Para evitar que os sensores das
luzes avariem
Para evitar que os sensores das luzes
avariem, não lhes toque nem os cubra.
■Limpar a superfície do espelho
Se a superfície do espelho estiver
suja, pode ser difícil visualizar a
imagem no mostrador.
Limpe a superfície do espelho com
cuidado com um pano macio e seco.
■Limpar a câmara
Se a lente da câmara estiver suja,
a imagem exibida pode não estar
nítida. Neste caso, limpe-a com um
pano macio embebido em água.
■A câmara
A câmara do espelho retrovisor digital
está localizada tal como ilustrado abaixo.
■A ventoinha de arrefecimento
Existe uma ventoinha de arrefecimento
no espelho retrovisor digital. O som da
ventoinha é audível quando utiliza o sis-
tema.
AV I S O
Cumpra com as seguintes precauções.
O não cumprimento das mesmas pode
resultar em morte ou ferimentos graves.
■Durante a condução
●Não ajuste a posição do espelho
retrovisor digital nem ajuste as con-
figurações do mostrador durante a
condução.
Pare o veículo e utilize os interrup-
tores de controlo do espelho retro-
visor digital.
Caso contrário, pode incorrer numa
manobra errada do volante da dire-
ção, resultando num acidente ines-
perado.
●Preste sempre atenção à área que
circunda o veículo.
O tamanho dos veículos, bem como
dos outros objetos pode parecer dife-
rente quando estiver no modo de espe-
lho digital e no modo de espelho ótico.
Quando fizer marcha-atrás, verifique
diretamente a segurança da área que
circunda o seu veículo, sobretudo
atrás do mesmo.
Para além disso, se um veículo se
aproximar vindo detrás numa zona
sem iluminação, tal como à noite, a
área circundante poderá escurecer.
■Para evitar causar um incêndio
Se o condutor continuar a utilizar o
espelho retrovisor digital enquanto
fuma, o odor e o fumo espalham-se
pelo espelho, podendo resultar num
incêndio. Deixe de usar o sistema,
imediatamente, e contacte um con-
cessionário Toyota autorizado, repa-
rador Toyota autorizado, qualquer
reparador da sua confiança.
Limpar o espelho retrovisor
digital
pM_RAV4-HV_OM_OM42D32PT.book Page 256 Wednesday, January 27, 2021 6:28 PM
Page 257 of 624

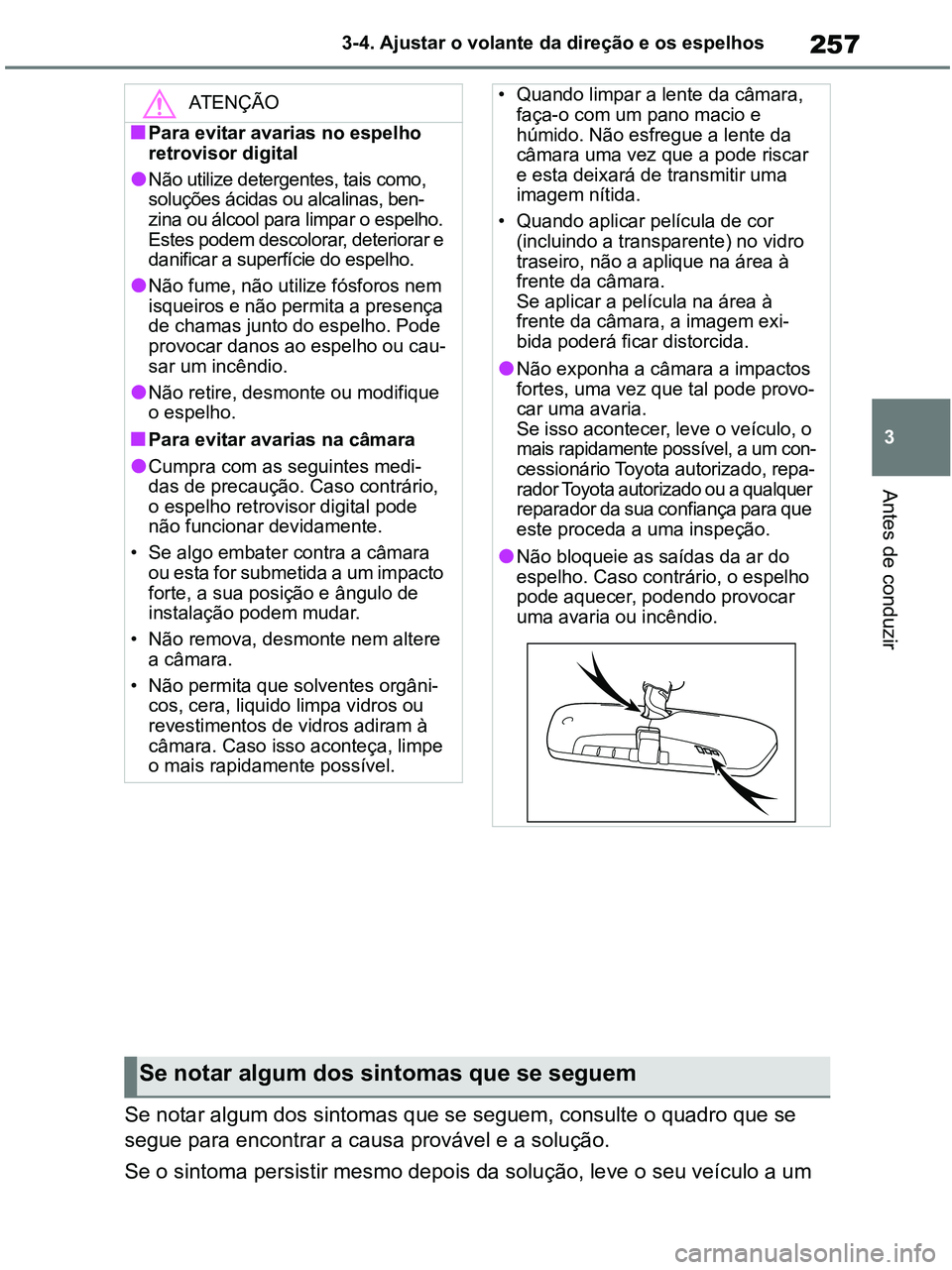

257
3 3-4. Ajustar o volante da direção e os espelhos
Antes de conduzir
Se notar algum dos sintomas que se seguem, consulte o quadro que se
segue para encontrar a causa provável e a solução.
Se o sintoma persistir mesmo depois da solução, leve o seu veículo a um
ATENÇÃO
■Para evitar avarias no espelho
retrovisor digital
●Não utilize detergentes, tais como,
soluções ácidas ou alcalinas, ben-
zina ou álcool para limpar o espelho.
Estes podem descolorar, deteriorar e
danificar a superfície do espelho.
●Não fume, não utilize fósforos nem
isqueiros e não permita a presença
de chamas junto do espelho. Pode
provocar danos ao espelho ou cau-
sar um incêndio.
●Não retire, desmonte ou modifique
o espelho.
■Para evitar avarias na câmara
●Cumpra com as seguintes medi-
das de precaução. Caso contrário,
o espelho retrovisor digital pode
não funcionar devidamente.
• Se algo embater contra a câmara
ou esta for submetida a um impacto
forte, a sua posição e ângulo de
instalação podem mudar.
• Não remova, desmonte nem altere
a câmara.
• Não permita que solventes orgâni-
cos, cera, liquido limpa vidros ou
revestimentos de vidros adiram à
câmara. Caso isso aconteça, limpe
o mais rapidamente possível.
• Quando limpar a lente da câmara,
faça-o com um pano macio e
húmido. Não esfregue a lente da
câmara uma vez que a pode riscar
e esta deixará de transmitir uma
imagem nítida.
• Quando aplicar película de cor
(incluindo a transparente) no vidro
traseiro, não a aplique na área à
frente da câmara.
Se aplicar a película na área à
frente da câmara, a imagem exi-
bida poderá ficar distorcida.
●Não exponha a câmara a impactos
fortes, uma vez que tal pode provo-
car uma avaria.
Se isso acontecer, leve o veículo, o
mais rapidamente possível, a um con-
cessionário Toyota autorizado, repa-
rador Toyota autorizado ou a qualquer reparador da sua confiança para que
este proceda a uma inspeção.
●Não bloqueie as saídas da ar do
espelho. Caso contrário, o espelho
pode aquecer, podendo provocar
uma avaria ou incêndio.
Se notar algum dos sintomas que se seguem
pM_RAV4-HV_OM_OM42D32PT.book Page 257 Wednesday, January 27, 2021 6:28 PM
Page 258 of 624

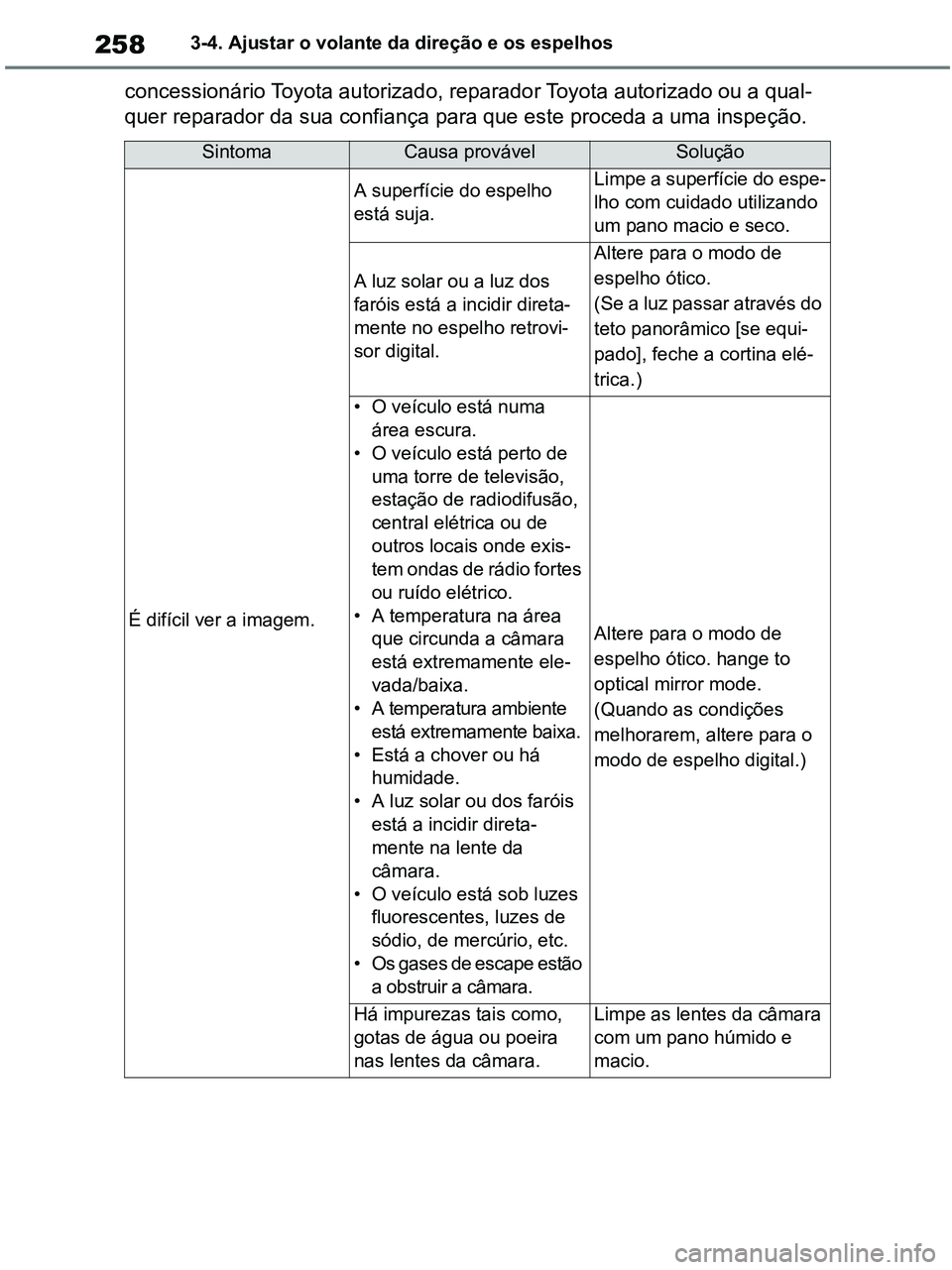

2583-4. Ajustar o volante da direção e os espelhos
concessionário Toyota autorizado, reparador Toyota autorizado ou a qual-
quer reparador da sua confiança para que este proceda a uma inspeção.
SintomaCausa provávelSolução
É difícil ver a imagem.
A superfície do espelho
está suja.Limpe a superfície do espe-
lho com cuidado utilizando
um pano macio e seco.
A luz solar ou a luz dos
faróis está a incidir direta-
mente no espelho retrovi-
sor digital.
Altere para o modo de
espelho ótico.
(Se a luz passar através do
teto panorâmico [se equi-
pado], feche a cortina elé-
trica.)
• O veículo está numa
área escura.
• O veículo está perto de
uma torre de televisão,
estação de radiodifusão,
central elétrica ou de
outros locais onde exis-
tem ondas de rádio fortes
ou ruído elétrico.
• A temperatura na área
que circunda a câmara
está extremamente ele-
vada/baixa.
• A temperatura ambiente
está extremamente baixa.
• Está a chover ou há
humidade.
• A luz solar ou dos faróis
está a incidir direta-
mente na lente da
câmara.
• O veículo está sob luzes
fluorescentes, luzes de
sódio, de mercúrio, etc.
• Os gases de escape estão
a obstruir a câmara.
Altere para o modo de
espelho ótico. hange to
optical mirror mode.
(Quando as condições
melhorarem, altere para o
modo de espelho digital.)
Há impurezas tais como,
gotas de água ou poeira
nas lentes da câmara.Limpe as lentes da câmara
com um pano húmido e
macio.
pM_RAV4-HV_OM_OM42D32PT.book Page 258 Wednesday, January 27, 2021 6:28 PM
Page 259 of 624

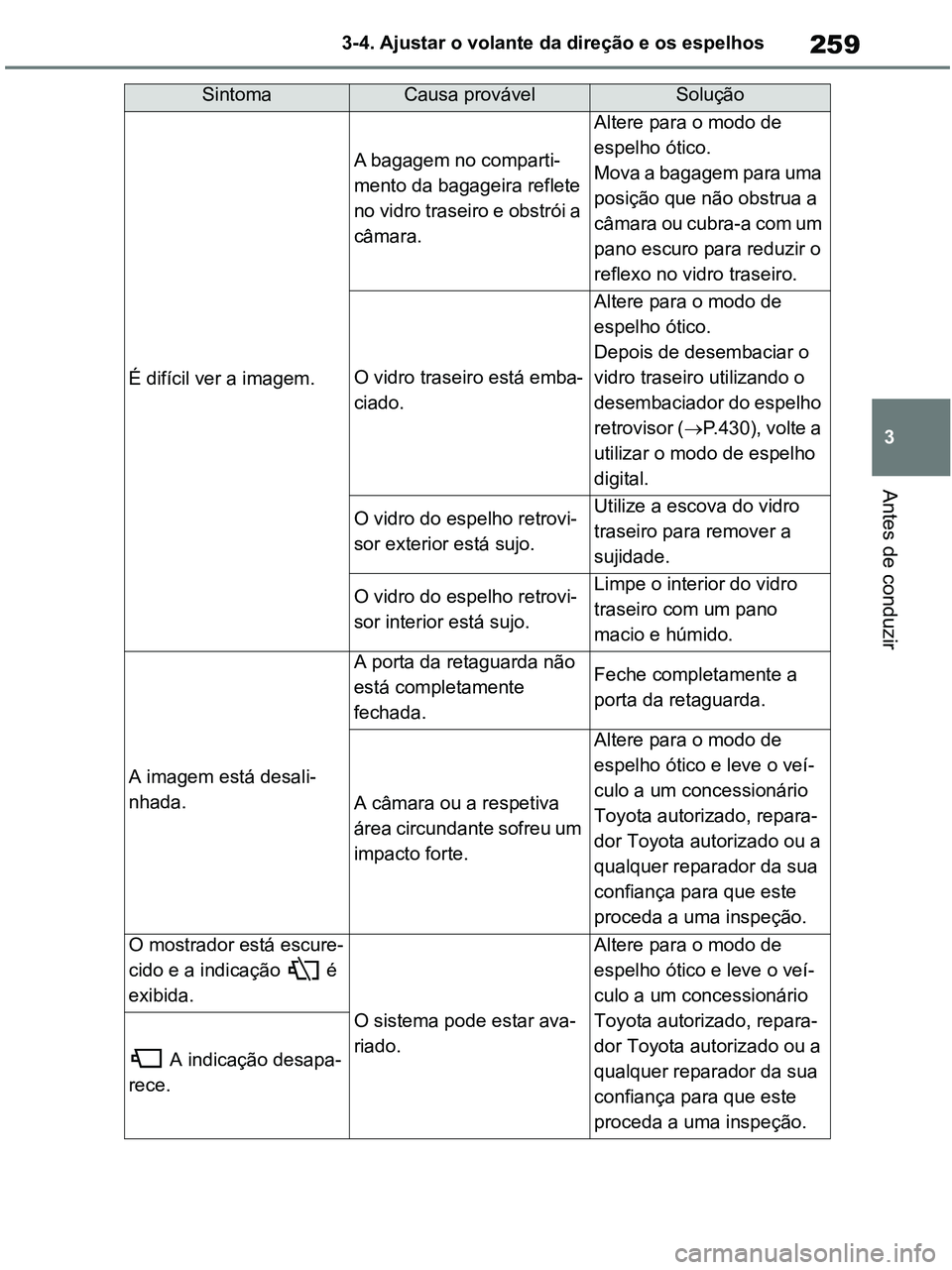

259
3 3-4. Ajustar o volante da direção e os espelhos
Antes de conduzir
É difícil ver a imagem.
A bagagem no comparti-
mento da bagageira reflete
no vidro traseiro e obstrói a
câmara.
Altere para o modo de
espelho ótico.
Mova a bagagem para uma
posição que não obstrua a
câmara ou cubra-a com um
pano escuro para reduzir o
reflexo no vidro traseiro.
O vidro traseiro está emba-
ciado.
Altere para o modo de
espelho ótico.
Depois de desembaciar o
vidro traseiro utilizando o
desembaciador do espelho
retrovisor (P.430), volte a
utilizar o modo de espelho
digital.
O vidro do espelho retrovi-
sor exterior está sujo.Utilize a escova do vidro
traseiro para remover a
sujidade.
O vidro do espelho retrovi-
sor interior está sujo.Limpe o interior do vidro
traseiro com um pano
macio e húmido.
A imagem está desali-
nhada.
A porta da retaguarda não
está completamente
fechada. Feche completamente a
porta da retaguarda.
A câmara ou a respetiva
área circundante sofreu um
impacto forte.
Altere para o modo de
espelho ótico e leve o veí-
culo a um concessionário
Toyota autorizado, repara-
dor Toyota autorizado ou a
qualquer reparador da sua
confiança para que este
proceda a uma inspeção.
O mostrador está escure-
cido e a indicação é
exibida.
O sistema pode estar ava-
riado.
Altere para o modo de
espelho ótico e leve o veí-
culo a um concessionário
Toyota autorizado, repara-
dor Toyota autorizado ou a
qualquer reparador da sua
confiança para que este
proceda a uma inspeção.
A indicação desapa-
rece.
SintomaCausa provávelSolução
pM_RAV4-HV_OM_OM42D32PT.book Page 259 Wednesday, January 27, 2021 6:28 PM
Page 260 of 624

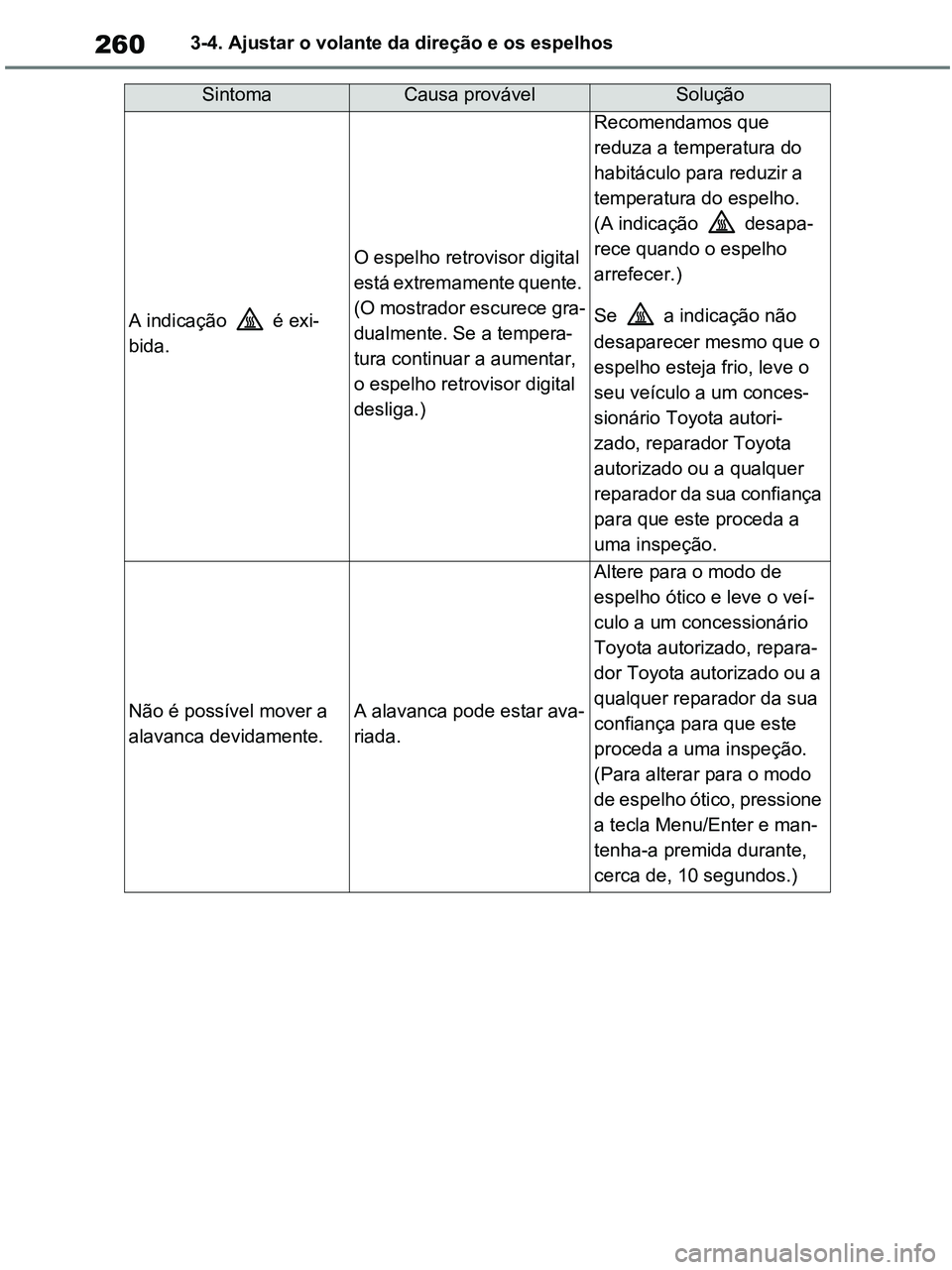

2603-4. Ajustar o volante da direção e os espelhos
A indicação é exi-
bida.
O espelho retrovisor digital
está extremamente quente.
(O mostrador escurece gra-
dualmente. Se a tempera-
tura continuar a aumentar,
o espelho retrovisor digital
desliga.)
Recomendamos que
reduza a temperatura do
habitáculo para reduzir a
temperatura do espelho.
(A indicação desapa-
rece quando o espelho
arrefecer.)
Se a indicação não
desaparecer mesmo que o
espelho esteja frio, leve o
seu veículo a um conces-
sionário Toyota autori-
zado, reparador Toyota
autorizado ou a qualquer
reparador da sua confiança
para que este proceda a
uma inspeção.
Não é possível mover a
alavanca devidamente.A alavanca pode estar ava-
riada.
Altere para o modo de
espelho ótico e leve o veí-
culo a um concessionário
Toyota autorizado, repara-
dor Toyota autorizado ou a
qualquer reparador da sua
confiança para que este
proceda a uma inspeção.
(Para alterar para o modo
de espelho ótico, pressione
a tecla Menu/Enter e man-
tenha-a premida durante,
cerca de, 10 segundos.)
SintomaCausa provávelSolução
pM_RAV4-HV_OM_OM42D32PT.book Page 260 Wednesday, January 27, 2021 6:28 PM
