TOYOTA RAV4 2020 Manuale duso (in Italian)

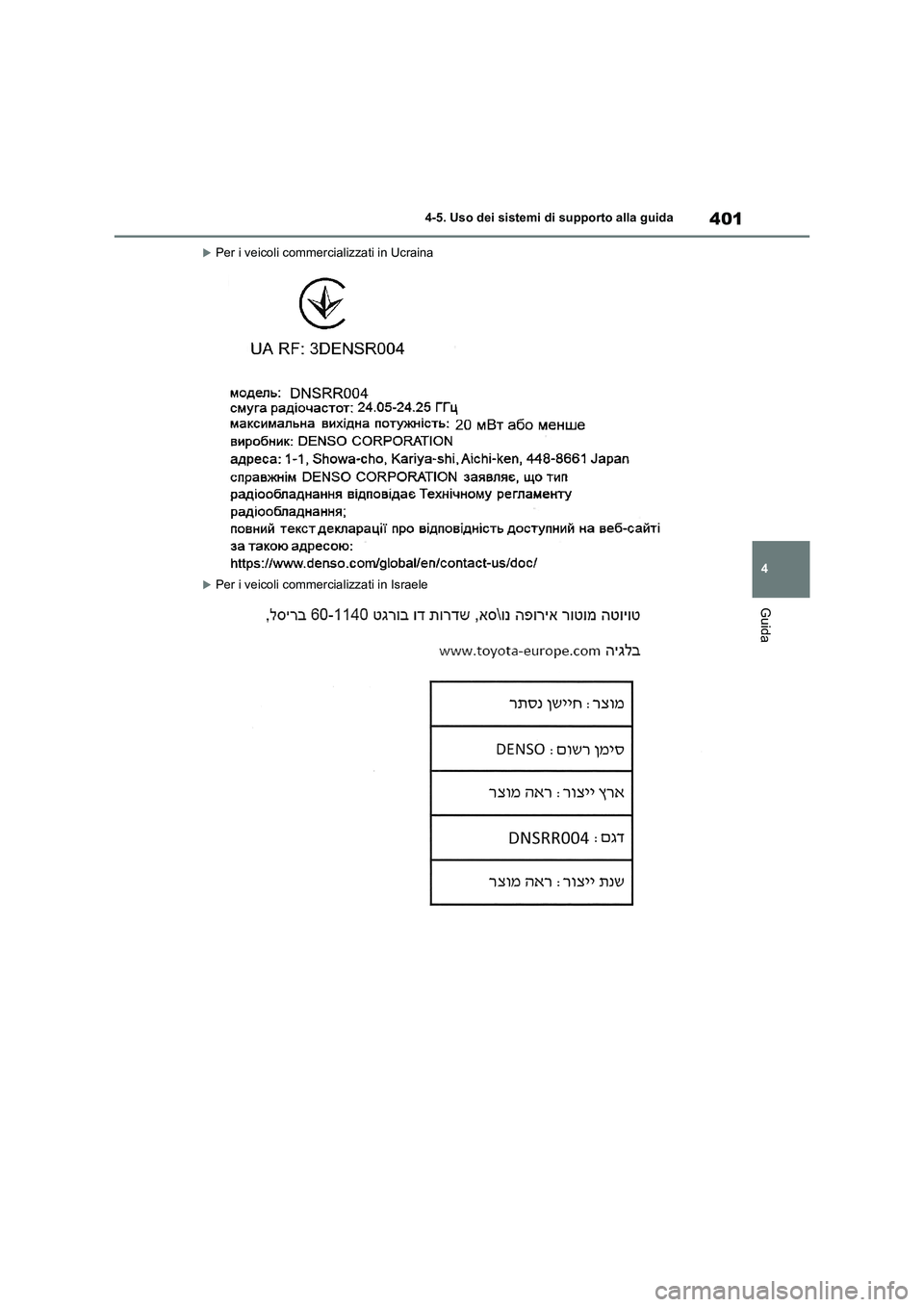

401
4 4-5. Uso dei sistemi di supporto alla guida
Guida
Per i veicoli commercializzati in Ucraina
Per i veicoli commercializzati in Israele

4024-5. Uso dei sistemi di supporto alla guida
■Veicoli che possono essere rile-
vati dal monitoraggio punti ciechi
Veicoli con codice modello* la cui
ultima lettera è diversa da “X”
*: il codice modello è ri portato sull’etichetta
del costruttore. ( P.673)
La funzione BSM utilizza sensori radar
per rilevare i seguenti tipi di veicoli che
viaggiano nelle corsie adiacenti e
segnala al conducente la loro presenza
tramite le spie sugli specchietti retrovi-
sori esterni.

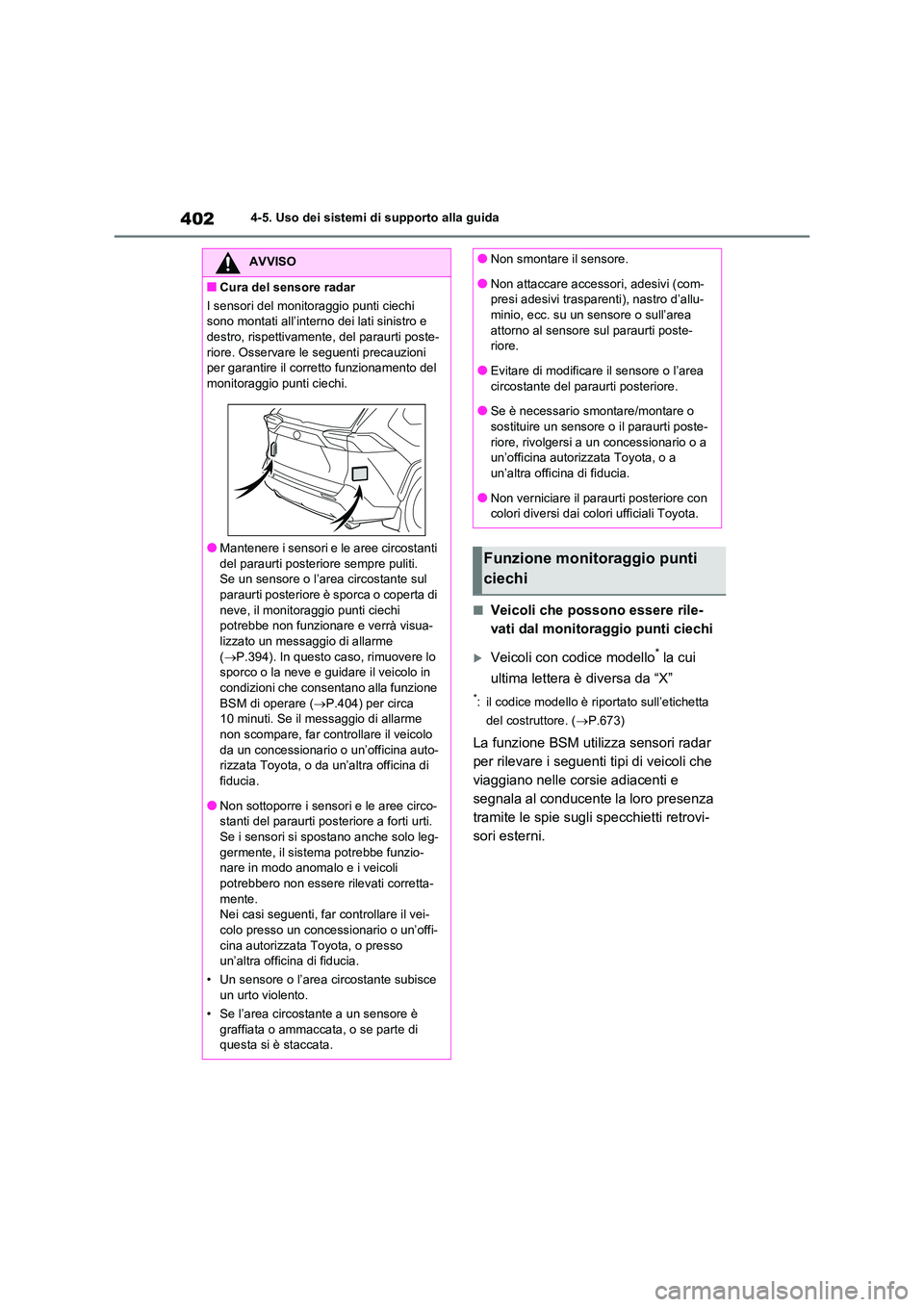

AVVISO
■Cura del sensore radar
I sensori del monitoraggio punti ciechi
sono montati all’interno dei lati sinistro e
destro, rispettivamente, del paraurti poste- riore. Osservare le seguenti precauzioni
per garantire il corretto funzionamento del
monitoraggio punti ciechi.
●Mantenere i sensori e le aree circostanti
del paraurti posteriore sempre puliti. Se un sensore o l’area circostante sul
paraurti posteriore è sporca o coperta di
neve, il monitoraggio punti ciechi potrebbe non funzionare e verrà visua-
lizzato un messaggio di allarme
( P.394). In questo caso, rimuovere lo sporco o la neve e guidare il veicolo in
condizioni che cons entano alla funzione
BSM di operare ( P.404) per circa 10 minuti. Se il messaggio di allarme
non scompare, far cont rollare il veicolo
da un concessionario o un’officina auto-
rizzata Toyota, o da un’altra officina di fiducia.
●Non sottoporre i sensori e le aree circo-
stanti del paraurti posteriore a forti urti. Se i sensori si spostano anche solo leg-
germente, il sistema potrebbe funzio-
nare in modo anomalo e i veicoli potrebbero non essere rilevati corretta-
mente.
Nei casi seguenti, far controllare il vei- colo presso un concessionario o un’offi-
cina autorizzata Toyota, o presso
un’altra officina di fiducia.
• Un sensore o l’area circostante subisce un urto violento.
• Se l’area circostante a un sensore è
graffiata o ammaccata, o se parte di
questa si è staccata.
●Non smontare il sensore.
●Non attaccare accessori, adesivi (com-
presi adesivi trasparen ti), nastro d’allu- minio, ecc. su un sensore o sull’area
attorno al sensore sul paraurti poste-
riore.
●Evitare di modificare il sensore o l’area
circostante del paraurti posteriore.
●Se è necessario smontare/montare o
sostituire un sensore o il paraurti poste- riore, rivolgersi a un concessionario o a
un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
●Non verniciare il paraurti posteriore con
colori diversi dai colori ufficiali Toyota.
Funzione monitoraggio punti
ciechi

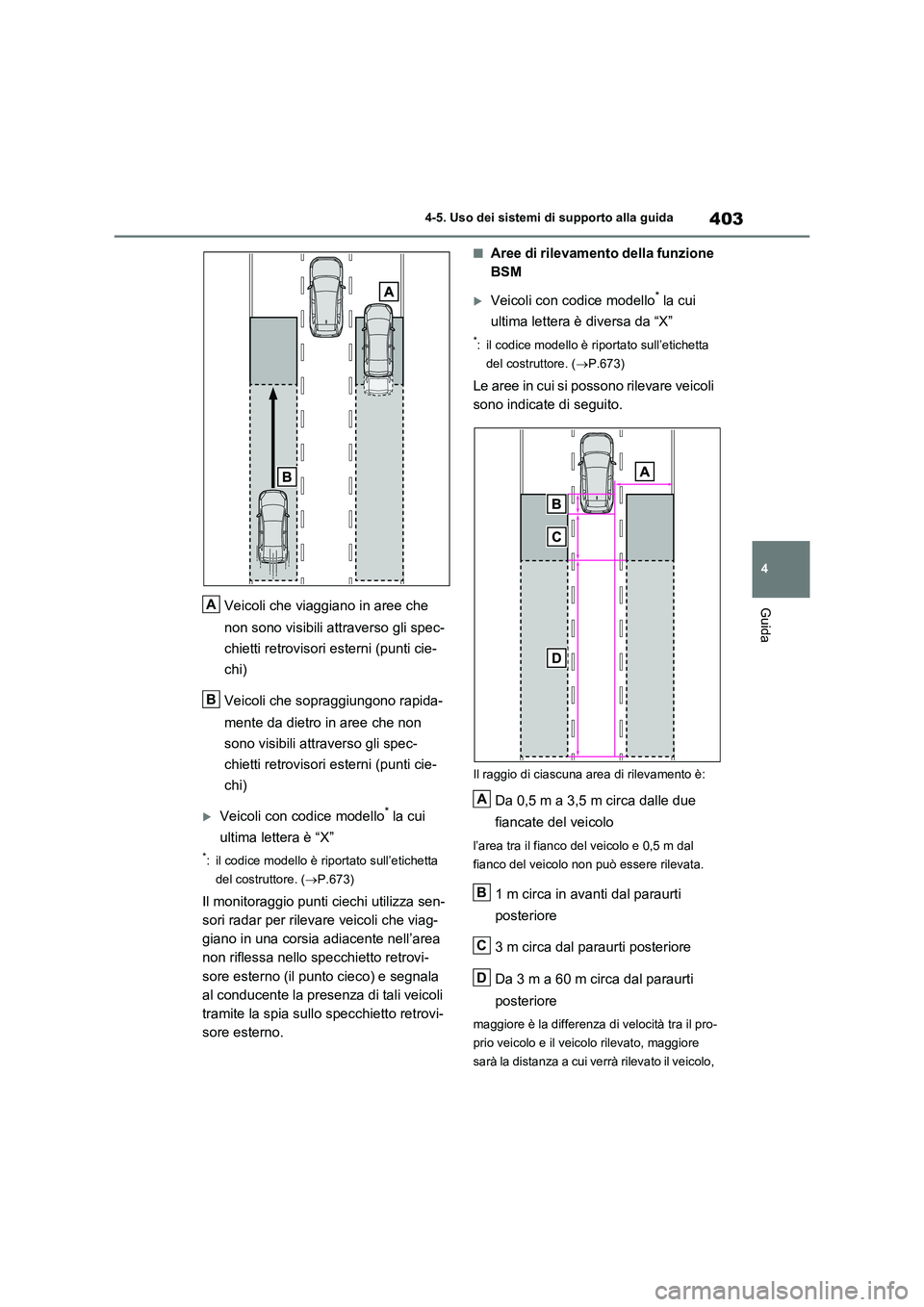

403
4
4-5. Uso dei sistemi di supporto alla guida
GuidaVeicoli che viaggiano in aree che
non sono visibili attraverso gli spec-
chietti retrovisori esterni (punti cie-
chi)
Veicoli che sopraggiungono rapida-
mente da dietro in aree che non
sono visibili attraverso gli spec-
chietti retrovisori esterni (punti cie-
chi)
Veicoli con codice modello* la cui
ultima lettera è “X”
*: il codice modello è riportato sull’etichetta
del costruttore. ( P.673)
Il monitoraggio punti ciechi utilizza sen-
sori radar per rilevare veicoli che viag-
giano in una corsia adiacente nell’area
non riflessa nello specchietto retrovi-
sore esterno (il punto cieco) e segnala
al conducente la presenza di tali veicoli
tramite la spia sullo specchietto retrovi-
sore esterno.
■Aree di rilevamento della funzione
BSM
Veicoli con codice modello* la cui
ultima lettera è diversa da “X”
*: il codice modello è ri portato sull’etichetta
del costruttore. ( P.673)
Le aree in cui si possono rilevare veicoli
sono indicate di seguito.
Il raggio di ciascuna area di rilevamento è:
Da 0,5 m a 3,5 m circa dalle due
fiancate del veicolo
l’area tra il fianco del veicolo e 0,5 m dal
fianco del veicolo non può essere rilevata.
1 m circa in avanti dal paraurti
posteriore
3 m circa dal paraurti posteriore
Da 3 m a 60 m circa dal paraurti
posteriore
maggiore è la differenza di velocità tra il pro-
prio veicolo e il veicolo rilevato, maggiore
sarà la distanza a cui verrà rilevato il veicolo,
A
B
A
B
C
D

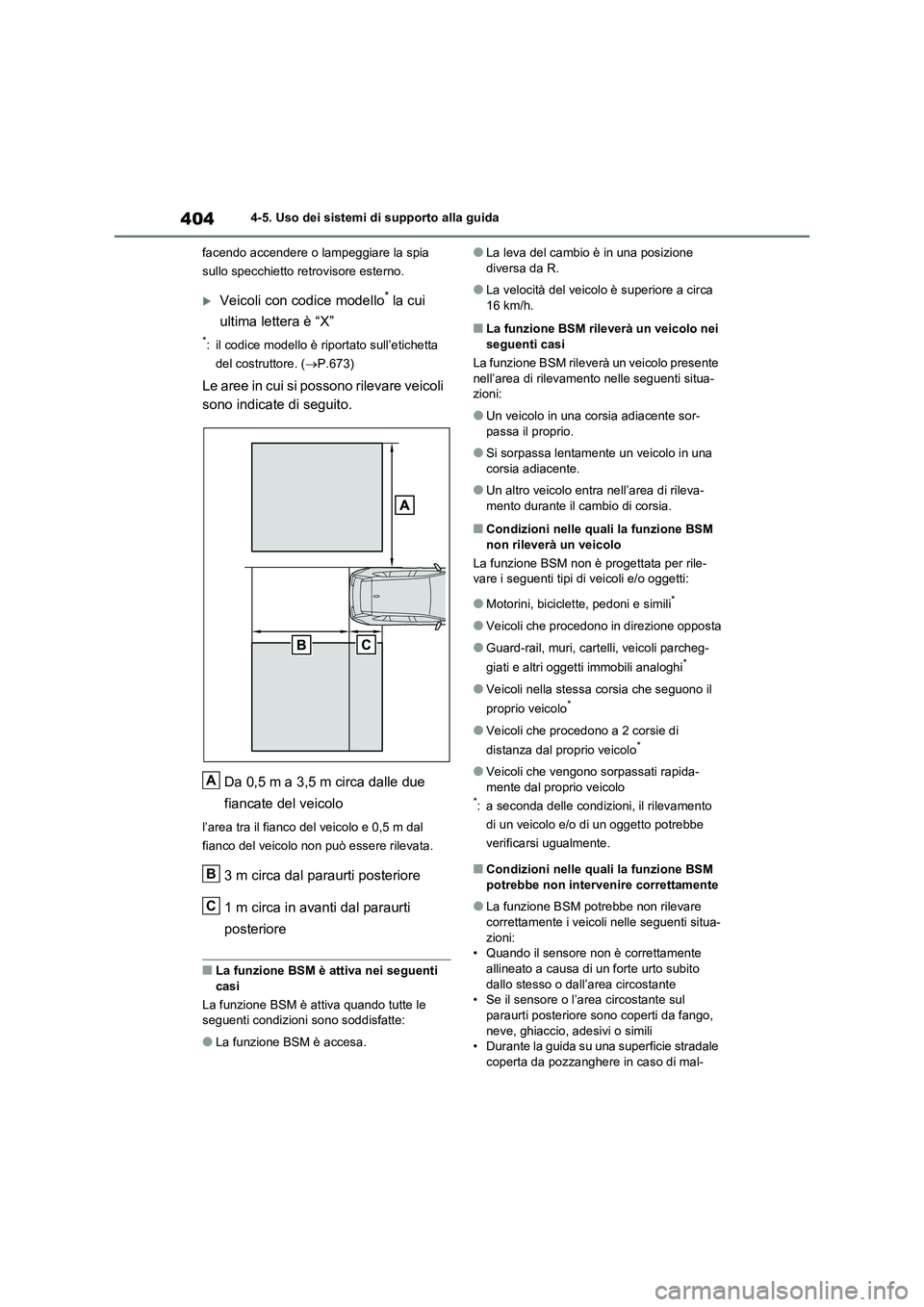

4044-5. Uso dei sistemi di supporto alla guida
facendo accendere o lampeggiare la spia
sullo specchietto retrovisore esterno.
Veicoli con codice modello* la cui
ultima lettera è “X”
*: il codice modello è riportato sull’etichetta
del costruttore. ( P.673)
Le aree in cui si possono rilevare veicoli
sono indicate di seguito.
Da 0,5 m a 3,5 m circa dalle due
fiancate del veicolo
l’area tra il fianco del veicolo e 0,5 m dal
fianco del veicolo non può essere rilevata.
3 m circa dal paraurti posteriore
1 m circa in avanti dal paraurti
posteriore
■La funzione BSM è attiva nei seguenti
casi
La funzione BSM è attiva quando tutte le seguenti condizioni sono soddisfatte:
●La funzione BSM è accesa.
●La leva del cambio è in una posizione diversa da R.
●La velocità del veicolo è superiore a circa 16 km/h.
■La funzione BSM rileverà un veicolo nei
seguenti casi
La funzione BSM rileverà un veicolo presente
nell’area di rilevamento nelle seguenti situa- zioni:
●Un veicolo in una corsia adiacente sor-
passa il proprio.
●Si sorpassa lentamente un veicolo in una
corsia adiacente.
●Un altro veicolo entra nell’area di rileva-
mento durante il cambio di corsia.
■Condizioni nelle quali la funzione BSM non rileverà un veicolo
La funzione BSM non è progettata per rile-
vare i seguenti tipi di veicoli e/o oggetti:
●Motorini, biciclette, pedoni e simili*
●Veicoli che procedono in direzione opposta
●Guard-rail, muri, cartelli, veicoli parcheg-
giati e altri oggetti immobili analoghi*
●Veicoli nella stessa corsia che seguono il
proprio veicolo*
●Veicoli che procedono a 2 corsie di
distanza dal proprio veicolo*
●Veicoli che vengono sorpassati rapida-
mente dal proprio veicolo*: a seconda delle condizioni, il rilevamento
di un veicolo e/o di un oggetto potrebbe
verificarsi ugualmente.
■Condizioni nelle quali la funzione BSM
potrebbe non intervenire correttamente
●La funzione BSM potrebbe non rilevare
correttamente i veicoli nelle seguenti situa- zioni:
• Quando il sensore non è correttamente
allineato a causa di un forte urto subito dallo stesso o dall’area circostante
• Se il sensore o l’area circostante sul
paraurti posteriore sono coperti da fango, neve, ghiaccio, adesivi o simili
• Durante la guida su una superficie stradale
coperta da pozzanghere in caso di mal-
A
B
C

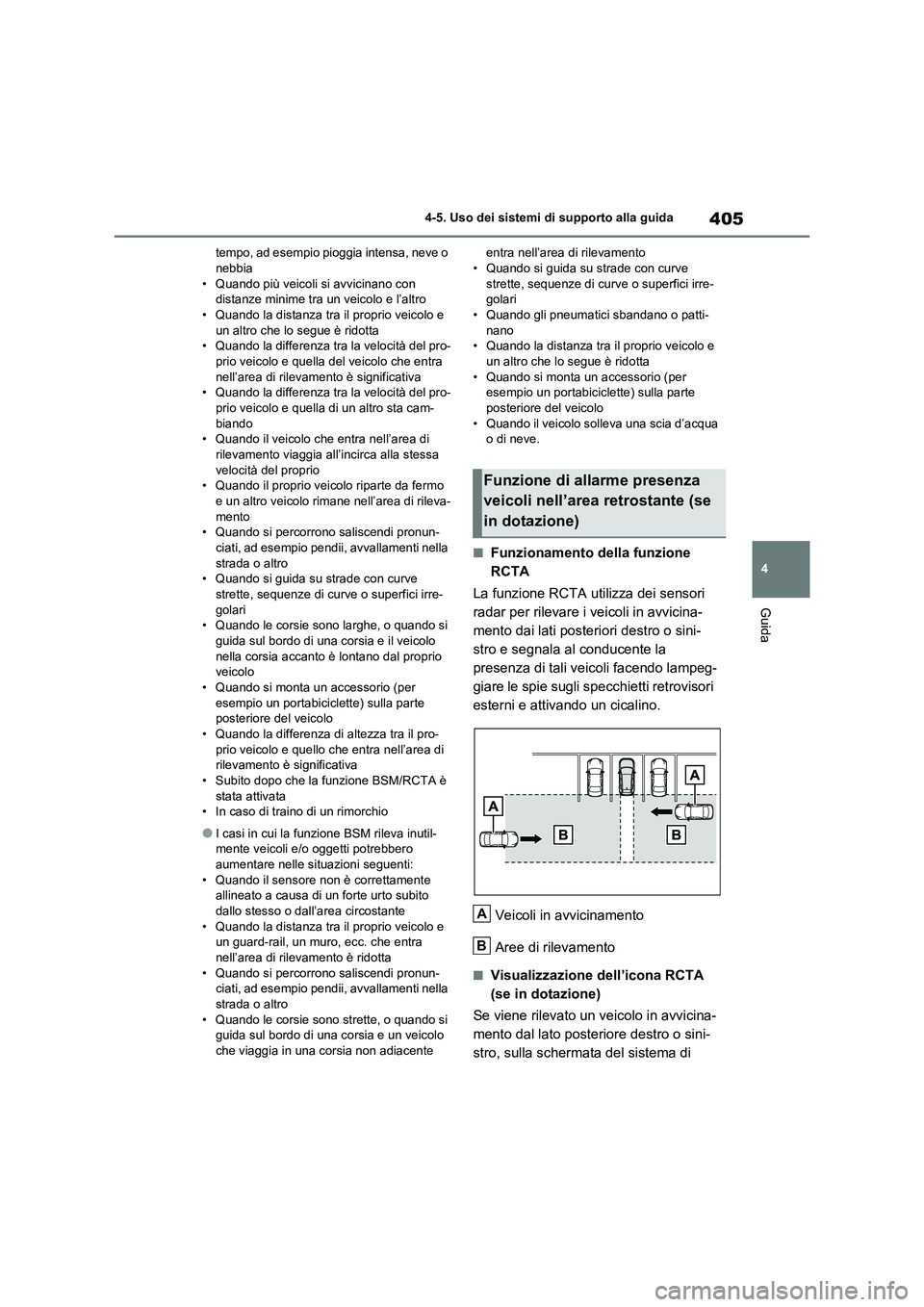

405
4 4-5. Uso dei sistemi di supporto alla guida
Guida
tempo, ad esempio pioggia intensa, neve o
nebbia
• Quando più veicoli si avvicinano con
distanze minime tra un veicolo e l’altro
• Quando la distanza tra il proprio veicolo e
un altro che lo segue è ridotta
• Quando la differenza tra la velocità del pro-
prio veicolo e quella del veicolo che entra
nell’area di rilevamento è significativa
• Quando la differenza tra la velocità del pro-
prio veicolo e quella di un altro sta cam-
biando
• Quando il veicolo che entra nell’area di
rilevamento viaggia all’incirca alla stessa
velocità del proprio
• Quando il proprio veicolo riparte da fermo
e un altro veicolo rimane nell’area di rileva-
mento
• Quando si percorrono saliscendi pronun-
ciati, ad esempio pendii, avvallamenti nella
strada o altro
• Quando si guida su strade con curve
strette, sequenze di curve o superfici irre-
golari
• Quando le corsie sono larghe, o quando si
guida sul bordo di una corsia e il veicolo
nella corsia accanto è lontano dal proprio
veicolo
• Quando si monta un accessorio (per
esempio un portabiciclette) sulla parte
posteriore del veicolo
• Quando la differenza di altezza tra il pro-
prio veicolo e quello che entra nell’area di
rilevamento è significativa
• Subito dopo che la funzione BSM/RCTA è
stata attivata
• In caso di traino di un rimorchio
●I casi in cui la funzione BSM rileva inutil-
mente veicoli e/o oggetti potrebbero
aumentare nelle situazioni seguenti:
• Quando il sensore non è correttamente
allineato a causa di un forte urto subito
dallo stesso o dall’area circostante
• Quando la distanza tra il proprio veicolo e
un guard-rail, un muro, ecc. che entra
nell’area di rilevamento è ridotta
• Quando si percorrono saliscendi pronun-
ciati, ad esempio pendii, avvallamenti nella
strada o altro
• Quando le corsie sono strette, o quando si
guida sul bordo di una corsia e un veicolo
che viaggia in una corsia non adiacente entra nell’area di rilevamento
• Quando si guida su strade con curve
strette, sequenze di curve o superfici irre-
golari
• Quando gli pneumatici sbandano o patti-
nano
• Quando la distanza tra il proprio veicolo e
un altro che lo segue è ridotta
• Quando si monta un accessorio (per
esempio un portabiciclette) sulla parte
posteriore del veicolo
• Quando il veicolo solleva una scia d’acqua
o di neve.
■Funzionamento della funzione
RCTA
La funzione RCTA utilizza dei sensori
radar per rilevare i veicoli in avvicina-
mento dai lati posteriori destro o sini-
stro e segnala al conducente la
presenza di tali veicoli facendo lampeg-
giare le spie sugli specchietti retrovisori
esterni e attivando un cicalino.
Veicoli in avvicinamento
Aree di rilevamento
■Visualizzazione dell’icona RCTA
(se in dotazione)
Se viene rilevato un veicolo in avvicina-
mento dal lato posteriore destro o sini-
stro, sulla schermata del sistema di
Funzione di allarme presenza
veicoli nell’area retrostante (se
in dotazione)
A
B

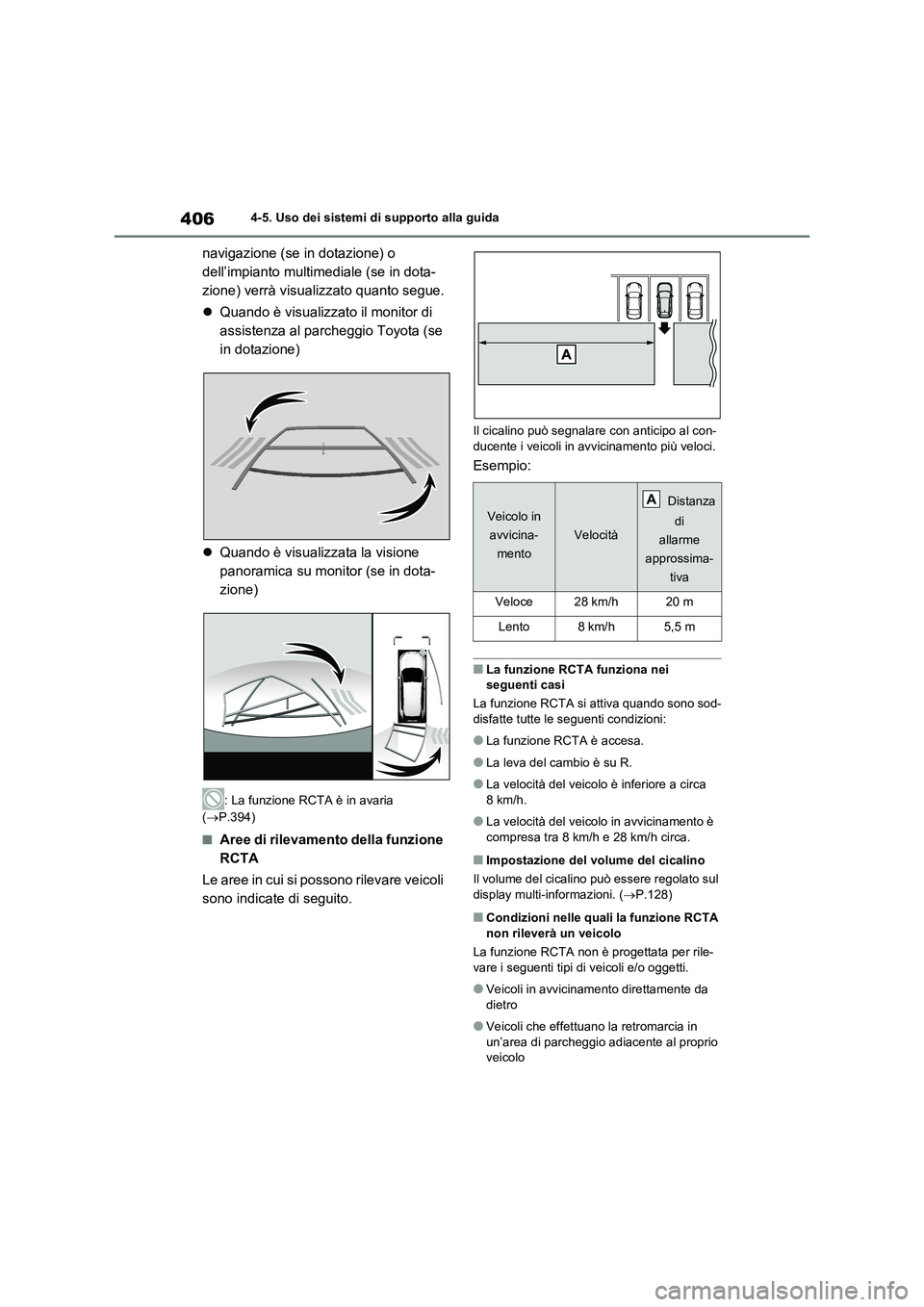

4064-5. Uso dei sistemi di supporto alla guida
navigazione (se in dotazione) o
dell’impianto multimediale (se in dota-
zione) verrà visualizzato quanto segue.
Quando è visualizzato il monitor di
assistenza al parcheggio Toyota (se
in dotazione)
Quando è visualizzata la visione
panoramica su monitor (se in dota-
zione)
: La funzione RCTA è in avaria
(P.394)
■Aree di rilevamento della funzione
RCTA
Le aree in cui si possono rilevare veicoli
sono indicate di seguito.
Il cicalino può segnalare con anticipo al con-
ducente i veicoli in avvicinamento più veloci.
Esempio:
■La funzione RCTA funziona nei
seguenti casi
La funzione RCTA si attiva quando sono sod-
disfatte tutte le seguenti condizioni:
●La funzione RCTA è accesa.
●La leva del cambio è su R.
●La velocità del veicolo è inferiore a circa
8km/h.
●La velocità del veicolo in avvicinamento è
compresa tra 8 km/h e 28 km/h circa.
■Impostazione del volume del cicalino
Il volume del cicalino può essere regolato sul
display multi-informazioni. (P.128)
■Condizioni nelle quali la funzione RCTA
non rileverà un veicolo
La funzione RCTA non è progettata per rile-
vare i seguenti tipi di veicoli e/o oggetti.
●Veicoli in avvicinamento direttamente da
dietro
●Veicoli che effettuano la retromarcia in
un’area di parcheggio adiacente al proprio
veicolo
Veicolo in
avvicina-
mento
Velocità
Distanza
di
allarme
approssima-
tiva
Veloce28 km/h20 m
Lento8km/h5,5 m
A

407
4 4-5. Uso dei sistemi di supporto alla guida
Guida

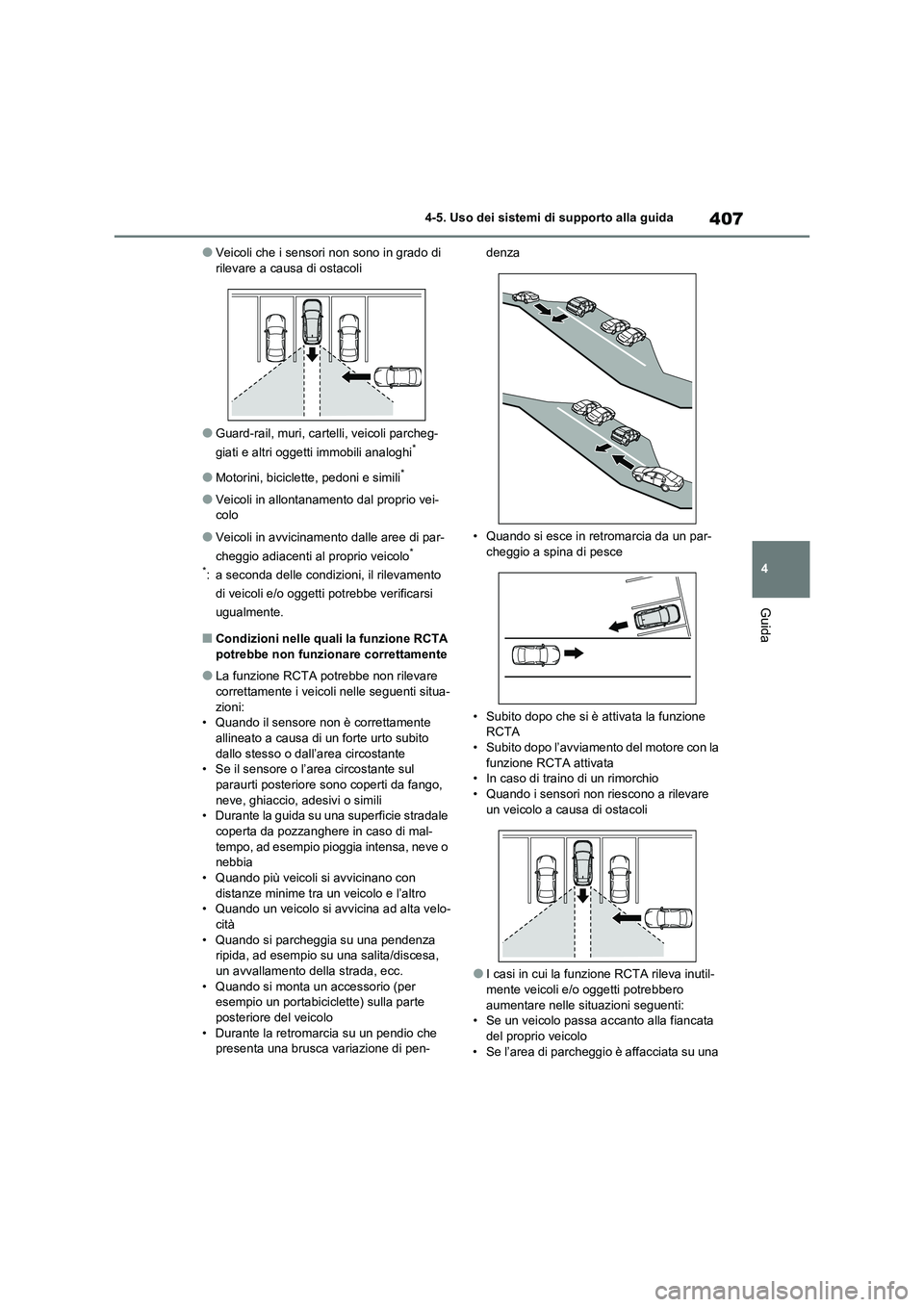

●Veicoli che i sensori non sono in grado di
rilevare a causa di ostacoli
●Guard-rail, muri, cartelli, veicoli parcheg-
giati e altri oggetti immobili analoghi*
●Motorini, biciclette, pedoni e simili*
●Veicoli in allontanamento dal proprio vei-
colo
●Veicoli in avvicinamento dalle aree di par-
cheggio adiacenti al proprio veicolo*
*
: a seconda delle condizioni, il rilevamento
di veicoli e/o oggetti potrebbe verificarsi
ugualmente.
■Condizioni nelle quali la funzione RCTA
potrebbe non funzionare correttamente
●La funzione RCTA potrebbe non rilevare
correttamente i veicoli nelle seguenti situa-
zioni:
• Quando il sensore non è correttamente
allineato a causa di un forte urto subito
dallo stesso o dall’area circostante
• Se il sensore o l’area circostante sul
paraurti posteriore sono coperti da fango,
neve, ghiaccio, adesivi o simili
• Durante la guida su una superficie stradale
coperta da pozzanghere in caso di mal-
tempo, ad esempio pioggia intensa, neve o
nebbia
• Quando più veicoli si avvicinano con
distanze minime tra un veicolo e l’altro
• Quando un veicolo si avvicina ad alta velo-
cità
• Quando si parcheggia su una pendenza
ripida, ad esempio su una salita/discesa,
un avvallamento della strada, ecc.
• Quando si monta un accessorio (per
esempio un portabiciclette) sulla parte
posteriore del veicolo
• Durante la retromarcia su un pendio che
presenta una brusca variazione di pen-denza
• Quando si esce in retromarcia da un par-
cheggio a spina di pesce
• Subito dopo che si è attivata la funzione
RCTA
• Subito dopo l’avviamento del motore con la
funzione RCTA attivata
• In caso di traino di un rimorchio
• Quando i sensori non riescono a rilevare
un veicolo a causa di ostacoli
●I casi in cui la funzione RCTA rileva inutil-
mente veicoli e/o oggetti potrebbero
aumentare nelle situazioni seguenti:
• Se un veicolo passa accanto alla fiancata
del proprio veicolo
• Se l’area di parcheggio è affacciata su una

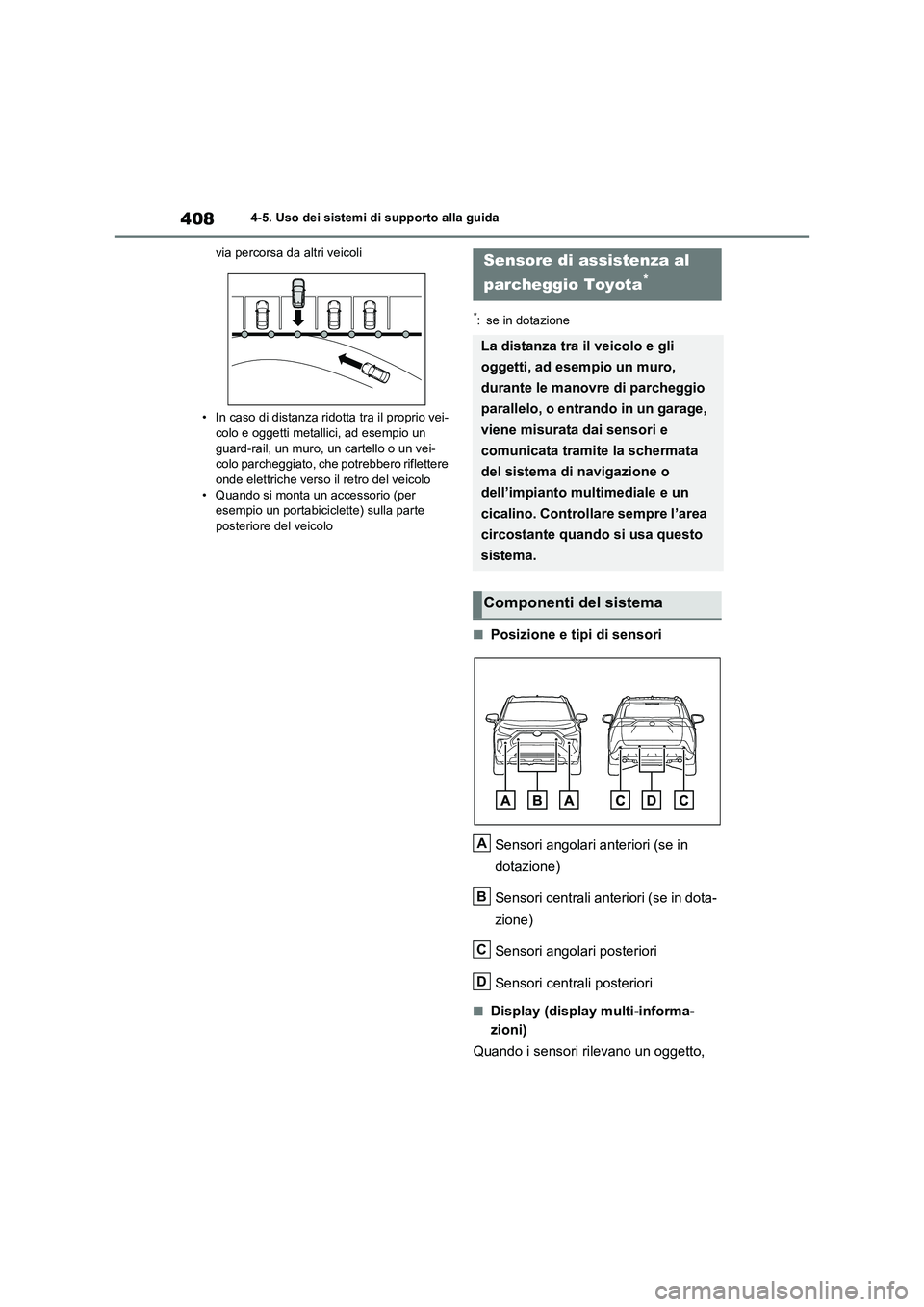

4084-5. Uso dei sistemi di supporto alla guida
via percorsa da altri veicoli
• In caso di distanza ridotta tra il proprio vei-
colo e oggetti metallici, ad esempio un
guard-rail, un muro, un cartello o un vei-
colo parcheggiato, che potrebbero riflettere
onde elettriche verso il retro del veicolo
• Quando si monta un accessorio (per
esempio un portabiciclette) sulla parte
posteriore del veicolo
*: se in dotazione
■Posizione e tipi di sensori
Sensori angolari anteriori (se in
dotazione)
Sensori centrali anteriori (se in dota-
zione)
Sensori angolari posteriori
Sensori centrali posteriori
■Display (display multi-informa-
zioni)
Quando i sensori rilevano un oggetto,
Sensore di assistenza al
parcheggio Toyota
*
La distanza tra il veicolo e gli
oggetti, ad esempio un muro,
durante le manovre di parcheggio
parallelo, o entrando in un garage,
viene misurata dai sensori e
comunicata tramite la schermata
del sistema di navigazione o
dell’impianto multimediale e un
cicalino. Controllare sempre l’area
circostante quando si usa questo
sistema.
Componenti del sistema
A
B
C
D

409
4 4-5. Uso dei sistemi di supporto alla guida
Guida

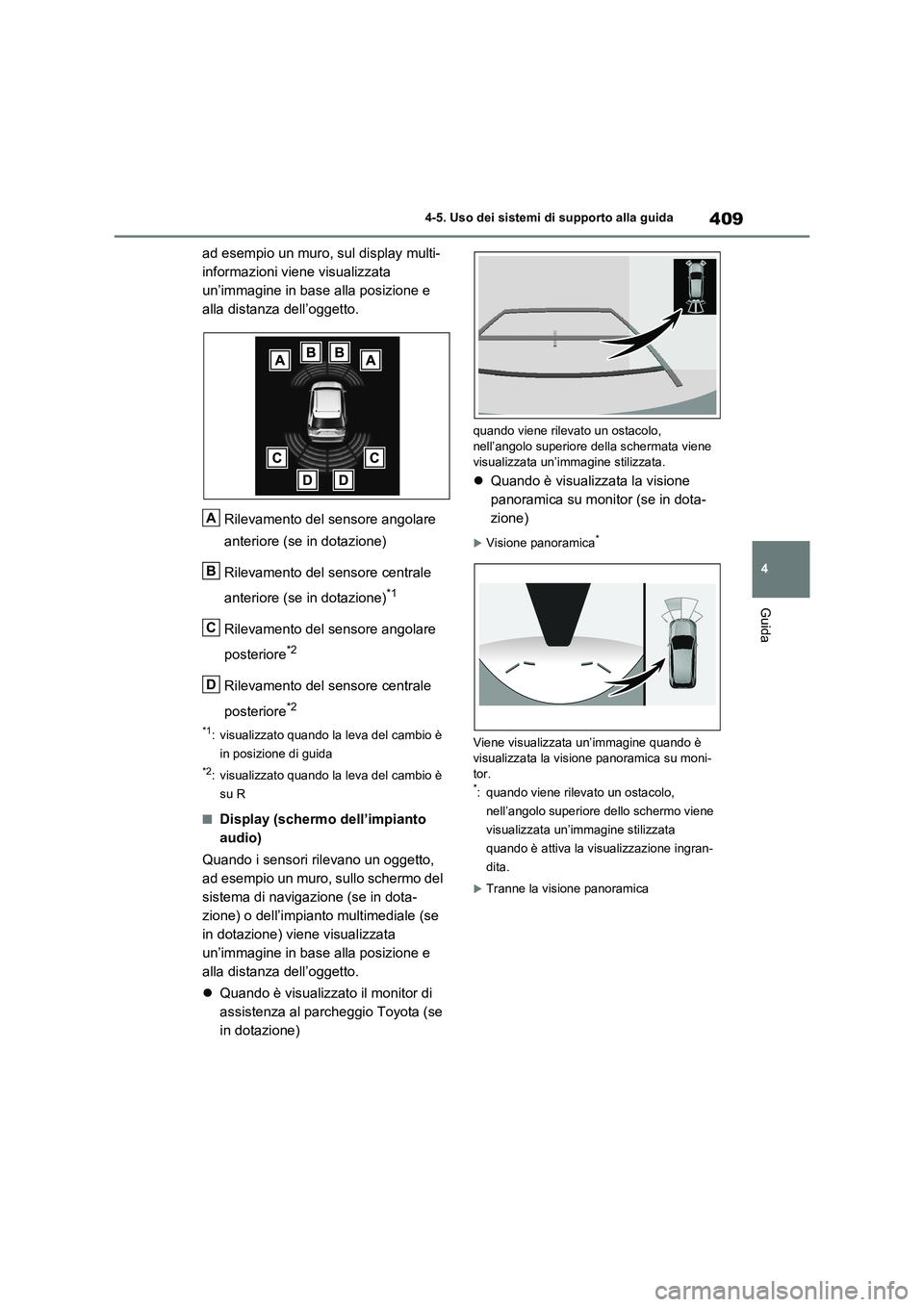

ad esempio un muro, sul display multi-
informazioni viene visualizzata
un’immagine in base alla posizione e
alla distanza dell’oggetto.
Rilevamento del sensore angolare
anteriore (se in dotazione)
Rilevamento del sensore centrale
anteriore (se in dotazione)
*1
Rilevamento del sensore angolare
posteriore
*2
Rilevamento del sensore centrale
posteriore
*2
*1: visualizzato quando la leva del cambio è
in posizione di guida
*2: visualizzato quando la leva del cambio è
su R
■Display (schermo dell’impianto
audio)
Quando i sensori rilevano un oggetto,
ad esempio un muro, sullo schermo del
sistema di navigazione (se in dota-
zione) o dell’impianto multimediale (se
in dotazione) viene visualizzata
un’immagine in base alla posizione e
alla distanza dell’oggetto.
Quando è visualizzato il monitor di
assistenza al parcheggio Toyota (se
in dotazione)
quando viene rilevato un ostacolo,
nell’angolo superiore della schermata viene
visualizzata un’immagine stilizzata.
Quando è visualizzata la visione
panoramica su monitor (se in dota-
zione)
Visione panoramica*
Viene visualizzata un’immagine quando è
visualizzata la visione panoramica su moni-
tor.
*: quando viene rilevato un ostacolo,
nell’angolo superiore dello schermo viene
visualizzata un’immagine stilizzata
quando è attiva la visualizzazione ingran-
dita.
Tranne la visione panoramica
A
B
C
D

4104-5. Uso dei sistemi di supporto alla guida

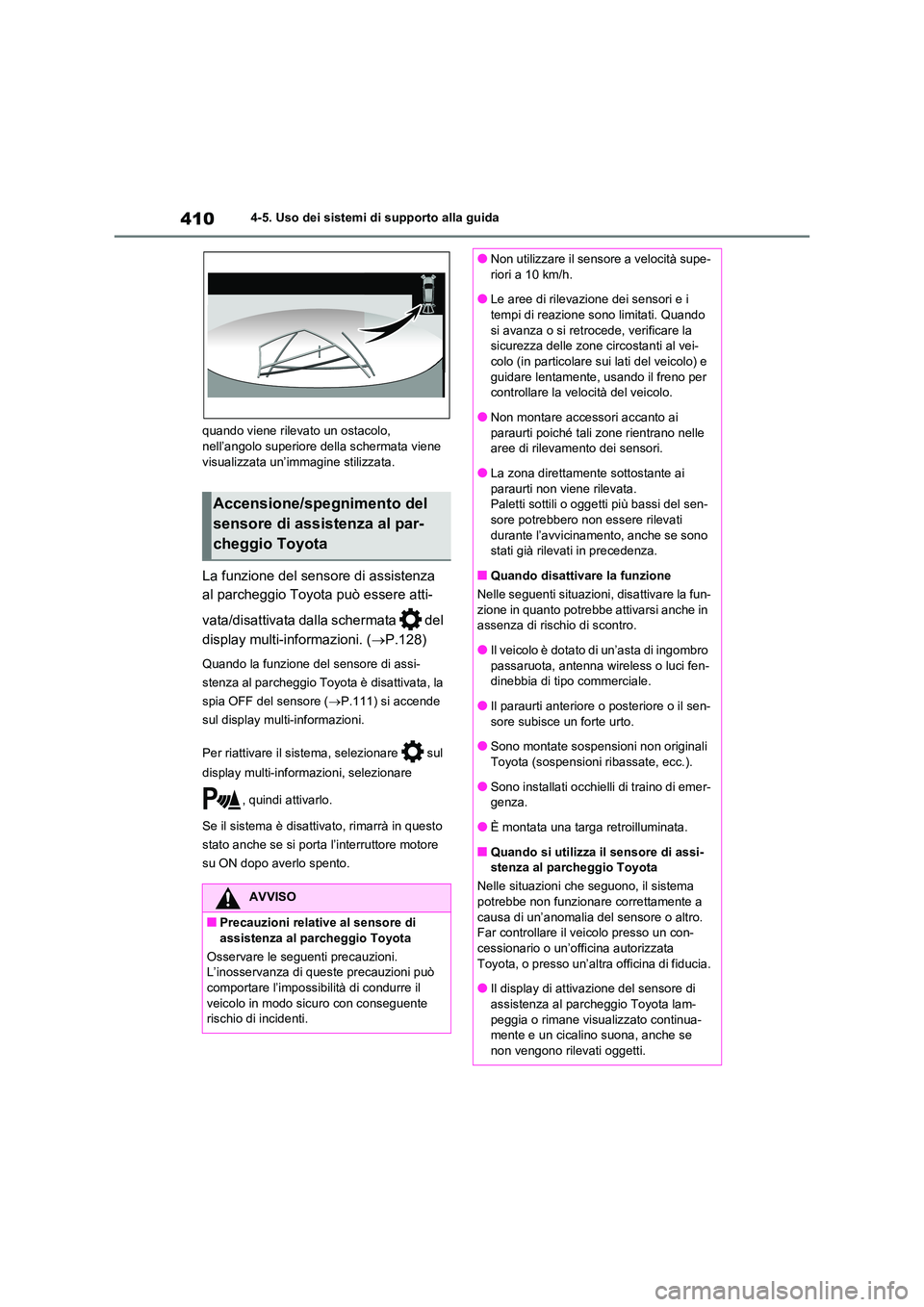

quando viene rilevato un ostacolo, nell’angolo superiore della schermata viene
visualizzata un’imm agine stilizzata.
La funzione del sensore di assistenza
al parcheggio Toyota può essere atti-
vata/disattivata dalla schermata del
display multi-informazioni. ( P.128)
Quando la funzione del sensore di assi-
stenza al parcheggio Toyota è disattivata, la
spia OFF del sensore ( P.111) si accende
sul display multi-informazioni.
Per riattivare il sistema, selezionare sul
display multi-informazioni, selezionare
, quindi attivarlo.
Se il sistema è disattivato, rimarrà in questo
stato anche se si porta l’interruttore motore
su ON dopo averlo spento.
Accensione/spegnimento del
sensore di assistenza al par-
cheggio Toyota
AVVISO
■Precauzioni relative al sensore di
assistenza al parcheggio Toyota
Osservare le seguenti precauzioni.
L’inosservanza di ques te precauzioni può comportare l’impossib ilità di condurre il
veicolo in modo sicuro con conseguente
rischio di incidenti.
●Non utilizzare il sensore a velocità supe-
riori a 10 km/h.
●Le aree di rilevazione dei sensori e i tempi di reazione sono limitati. Quando
si avanza o si retrocede, verificare la
sicurezza delle zone circostanti al vei- colo (in particolare sui lati del veicolo) e
guidare lentamente, usando il freno per
controllare la velocità del veicolo.
●Non montare accessori accanto ai paraurti poiché tali zone rientrano nelle
aree di rilevamento dei sensori.
●La zona direttamente sottostante ai paraurti non viene rilevata.
Paletti sottili o oggetti più bassi del sen-
sore potrebbero non essere rilevati durante l’avvicinamento, anche se sono
stati già rilevati in precedenza.
■Quando disattivare la funzione
Nelle seguenti situazioni , disattivare la fun- zione in quanto potrebbe attivarsi anche in
assenza di rischio di scontro.
●Il veicolo è dotato di un’asta di ingombro passaruota, antenna wireless o luci fen-
dinebbia di tipo commerciale.
●Il paraurti anteriore o posteriore o il sen- sore subisce un forte urto.
●Sono montate sospensioni non originali
Toyota (sospensioni ribassate, ecc.).
●Sono installati occhielli di traino di emer-
genza.
●È montata una targa retroilluminata.
■Quando si utilizza il sensore di assi-
stenza al parcheggio Toyota
Nelle situazioni c he seguono, il sistema
potrebbe non funzionare correttamente a causa di un’anomalia del sensore o altro.
Far controllare il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
●Il display di attiva zione del sensore di
assistenza al parcheggio Toyota lam- peggia o rimane visualizzato continua-
mente e un cicalino suona, anche se
non vengono rilevati oggetti.
