TOYOTA RAV4 2020 Manuale duso (in Italian)

411
4
4-5. Uso dei sistemi di supporto alla guida
Guida

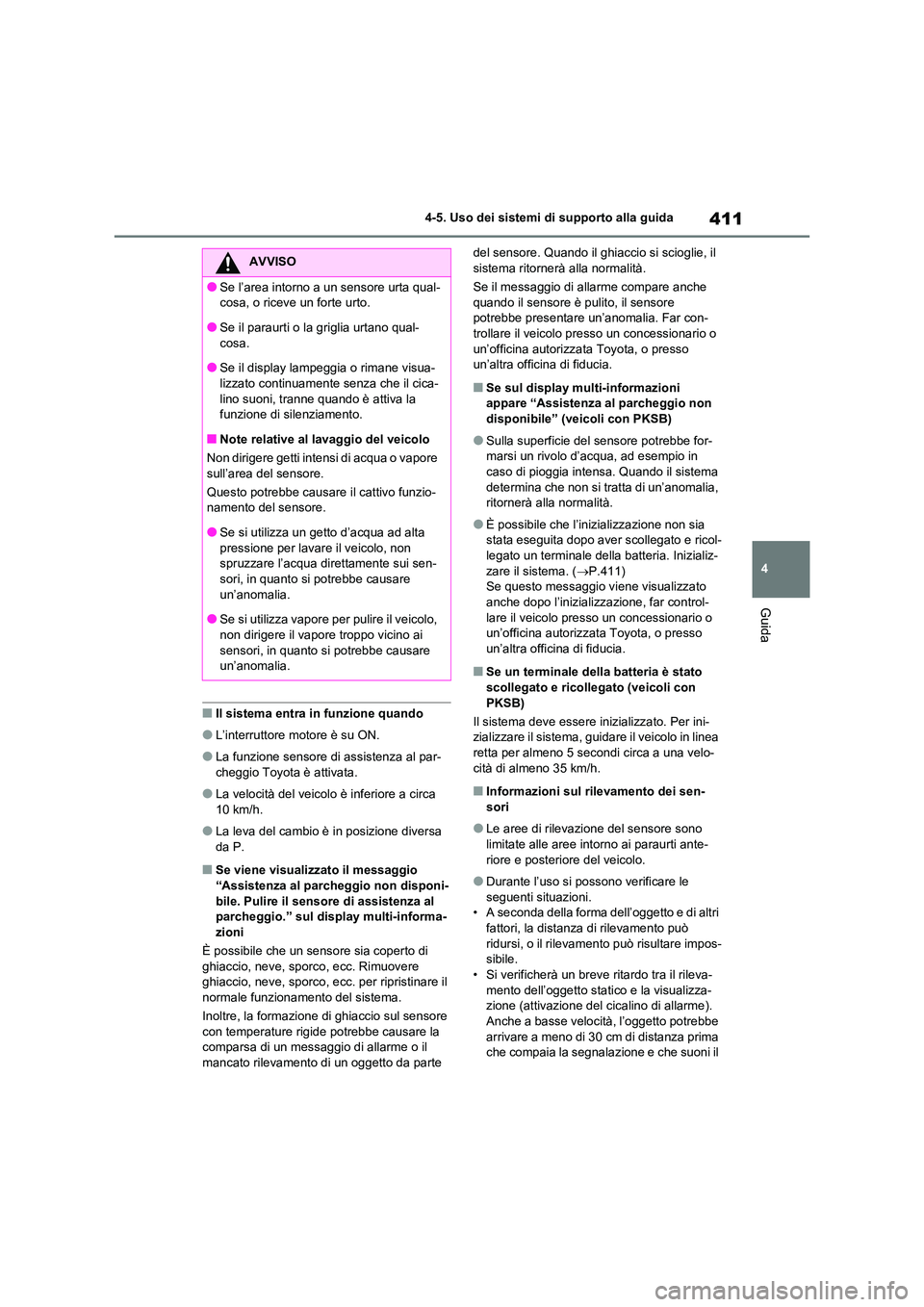

■Il sistema entra in funzione quando
●L’interruttore motore è su ON.
●La funzione sensore di assistenza al par-
cheggio Toyota è attivata.
●La velocità del veicol o è inferiore a circa
10 km/h.
●La leva del cambio è in posizione diversa
da P.
■Se viene visualizzato il messaggio
“Assistenza al parcheggio non disponi- bile. Pulire il sensore di assistenza al
parcheggio.” sul display multi-informa-
zioni
È possibile che un sensore sia coperto di ghiaccio, neve, sporco, ecc. Rimuovere
ghiaccio, neve, sporco, ecc. per ripristinare il
normale funzionamento del sistema.
Inoltre, la formazione di ghiaccio sul sensore con temperature rigide potrebbe causare la
comparsa di un messaggio di allarme o il
mancato rilevamento di un oggetto da parte
del sensore. Quando il gh iaccio si scioglie, il sistema ritornerà alla normalità.
Se il messaggio di allarme compare anche
quando il sensore è pulito, il sensore
potrebbe presentare un’anomalia. Far con- trollare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
■Se sul display multi-informazioni appare “Assistenza al parcheggio non
disponibile” (veicoli con PKSB)
●Sulla superficie del sensore potrebbe for- marsi un rivolo d’acqua, ad esempio in
caso di pioggia intensa. Quando il sistema
determina che non si tratta di un’anomalia, ritornerà alla normalità.
●È possibile che l’in izializzazione non sia stata eseguita dopo aver scollegato e ricol-
legato un terminale della batteria. Inizializ-
zare il sistema. ( P.411) Se questo messaggio viene visualizzato
anche dopo l’inizializzazione, far control-
lare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
■Se un terminale della batteria è stato
scollegato e ricollegato (veicoli con PKSB)
Il sistema deve essere inizializzato. Per ini-
zializzare il sistema, gu idare il veicolo in linea
retta per almeno 5 secondi circa a una velo- cità di almeno 35 km/h.
■Informazioni sul rilevamento dei sen-
sori
●Le aree di rilevazione del sensore sono
limitate alle aree intorno ai paraurti ante-
riore e posteriore del veicolo.
●Durante l’uso si possono verificare le
seguenti situazioni. • A seconda della forma dell’oggetto e di altri
fattori, la distanza di rilevamento può
ridursi, o il rilevam ento può risultare impos- sibile.
• Si verificherà un breve ritardo tra il rileva-
mento dell’oggetto statico e la visualizza- zione (attivazione del ci calino di allarme).
Anche a basse velocità, l’oggetto potrebbe
arrivare a meno di 30 cm di distanza prima che compaia la segnalaz ione e che suoni il
AVVISO
●Se l’area intorno a un sensore urta qual-
cosa, o riceve un forte urto.
●Se il paraurti o la griglia urtano qual- cosa.
●Se il display lampeggia o rimane visua-
lizzato continuamente senza che il cica- lino suoni, tranne quando è attiva la
funzione di silenziamento.
■Note relative al lavaggio del veicolo
Non dirigere getti int ensi di acqua o vapore sull’area del sensore.
Questo potrebbe causare il cattivo funzio-
namento del sensore.
●Se si utilizza un getto d’acqua ad alta pressione per lavare il veicolo, non
spruzzare l’acqua direttamente sui sen-
sori, in quanto si potrebbe causare un’anomalia.
●Se si utilizza vapore per pulire il veicolo,
non dirigere il vapore troppo vicino ai sensori, in quanto si potrebbe causare
un’anomalia.

4124-5. Uso dei sistemi di supporto alla guida

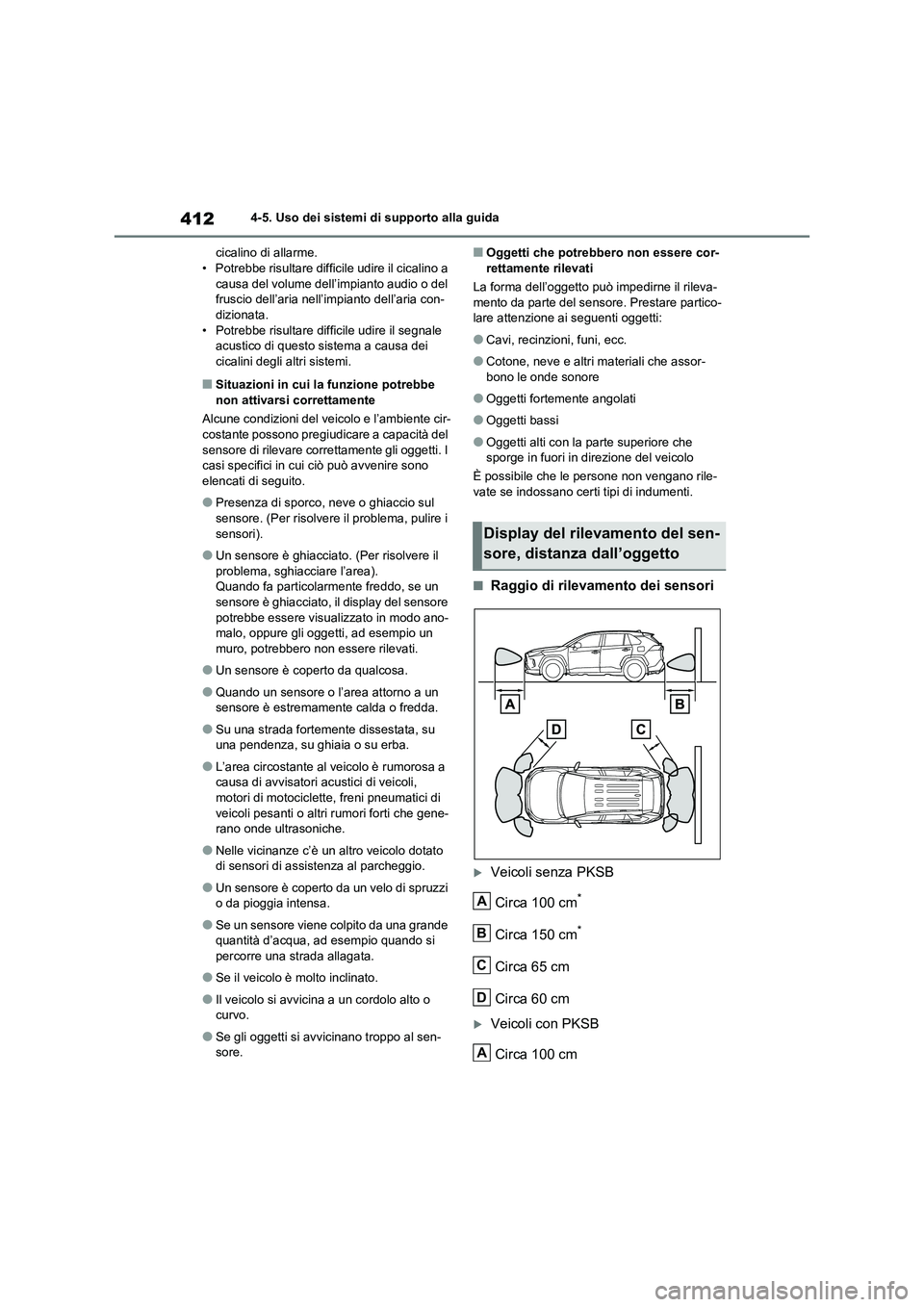

cicalino di allarme.
• Potrebbe risultare difficile udire il cicalino a
causa del volume dell’impianto audio o del
fruscio dell’aria nell’impianto dell’aria con-
dizionata.
• Potrebbe risultare difficile udire il segnale
acustico di questo sistema a causa dei
cicalini degli altri sistemi.
■Situazioni in cui la funzione potrebbe
non attivarsi correttamente
Alcune condizioni del veicolo e l’ambiente cir-
costante possono pregiudicare a capacità del
sensore di rilevare correttamente gli oggetti. I
casi specifici in cui ciò può avvenire sono
elencati di seguito.
●Presenza di sporco, neve o ghiaccio sul
sensore. (Per risolvere il problema, pulire i
sensori).
●Un sensore è ghiacciato. (Per risolvere il
problema, sghiacciare l’area).
Quando fa particolarmente freddo, se un
sensore è ghiacciato, il display del sensore
potrebbe essere visualizzato in modo ano-
malo, oppure gli oggetti, ad esempio un
muro, potrebbero non essere rilevati.
●Un sensore è coperto da qualcosa.
●Quando un sensore o l’area attorno a un
sensore è estremamente calda o fredda.
●Su una strada fortemente dissestata, su
una pendenza, su ghiaia o su erba.
●L’area circostante al veicolo è rumorosa a
causa di avvisatori acustici di veicoli,
motori di motociclette, freni pneumatici di
veicoli pesanti o altri rumori forti che gene-
rano onde ultrasoniche.
●Nelle vicinanze c’è un altro veicolo dotato
di sensori di assistenza al parcheggio.
●Un sensore è coperto da un velo di spruzzi
o da pioggia intensa.
●Se un sensore viene colpito da una grande
quantità d’acqua, ad esempio quando si
percorre una strada allagata.
●Se il veicolo è molto inclinato.
●Il veicolo si avvicina a un cordolo alto o
curvo.
●Se gli oggetti si avvicinano troppo al sen-
sore.
■Oggetti che potrebbero non essere cor-
rettamente rilevati
La forma dell’oggetto può impedirne il rileva-
mento da parte del sensore. Prestare partico-
lare attenzione ai seguenti oggetti:
●Cavi, recinzioni, funi, ecc.
●Cotone, neve e altri materiali che assor-
bono le onde sonore
●Oggetti fortemente angolati
●Oggetti bassi
●Oggetti alti con la parte superiore che
sporge in fuori in direzione del veicolo
È possibile che le persone non vengano rile-
vate se indossano certi tipi di indumenti.
■Raggio di rilevamento dei sensori
Veicoli senza PKSB
Circa 100 cm
*
Circa 150 cm*
Circa 65 cm
Circa 60 cm
Veicoli con PKSB
Circa 100 cm
Display del rilevamento del sen-
sore, distanza dall’oggetto
A
B
C
D
A

413
4 4-5. Uso dei sistemi di supporto alla guida
Guida
Circa 150 cm
Circa 63 cm
Circa 63 cm
Nel diagramma è indicato il raggio di
rilevamento dei sensori. Si noti che i sensori non possono rilevare oggetti
molto vicini al veicolo.
Il raggio di rilevamento dei sensori può
variare in funzione della forma
dell’oggetto, ecc.
*: se in dotazione
■Visualizzazione distanza
Quando un oggetto viene rilevato da un sensore, la distanza approssimativa
dall’oggetto viene visualizzata sul display multi-informazioni e sullo schermo del
sistema di navigazione (se in dotazione) o dell’impianto multimediale (se in dota-
zione). (Quando la distanza dall’oggetto si riduce, i segmenti della distanza potreb-
bero lampeggiare).
Le immagini potrebbero essere diverse da quelle illustrate nelle figure.
Veicoli senza PKSB
Distanza approssimativa dall’oggetto
• Sensore centrale anteriore: Tra 100 cm e 60 cm
• Sensore centrale posteriore: Tra 150 cm e 65 cm
Distanza approssimativa dall’oggetto
• Sensore anteriore: tra 60 cm e 47,5 cm
• Sensore posteriore: tra 65 cm e 50 cm
B
C
D
Display multi-informazioniSchermo del sistema di navigazione o dell’impianto multi-
mediale
Display multi-informazioniSchermo del sistema di navigazione o dell’impianto multi-
mediale

4144-5. Uso dei sistemi di supporto alla guida

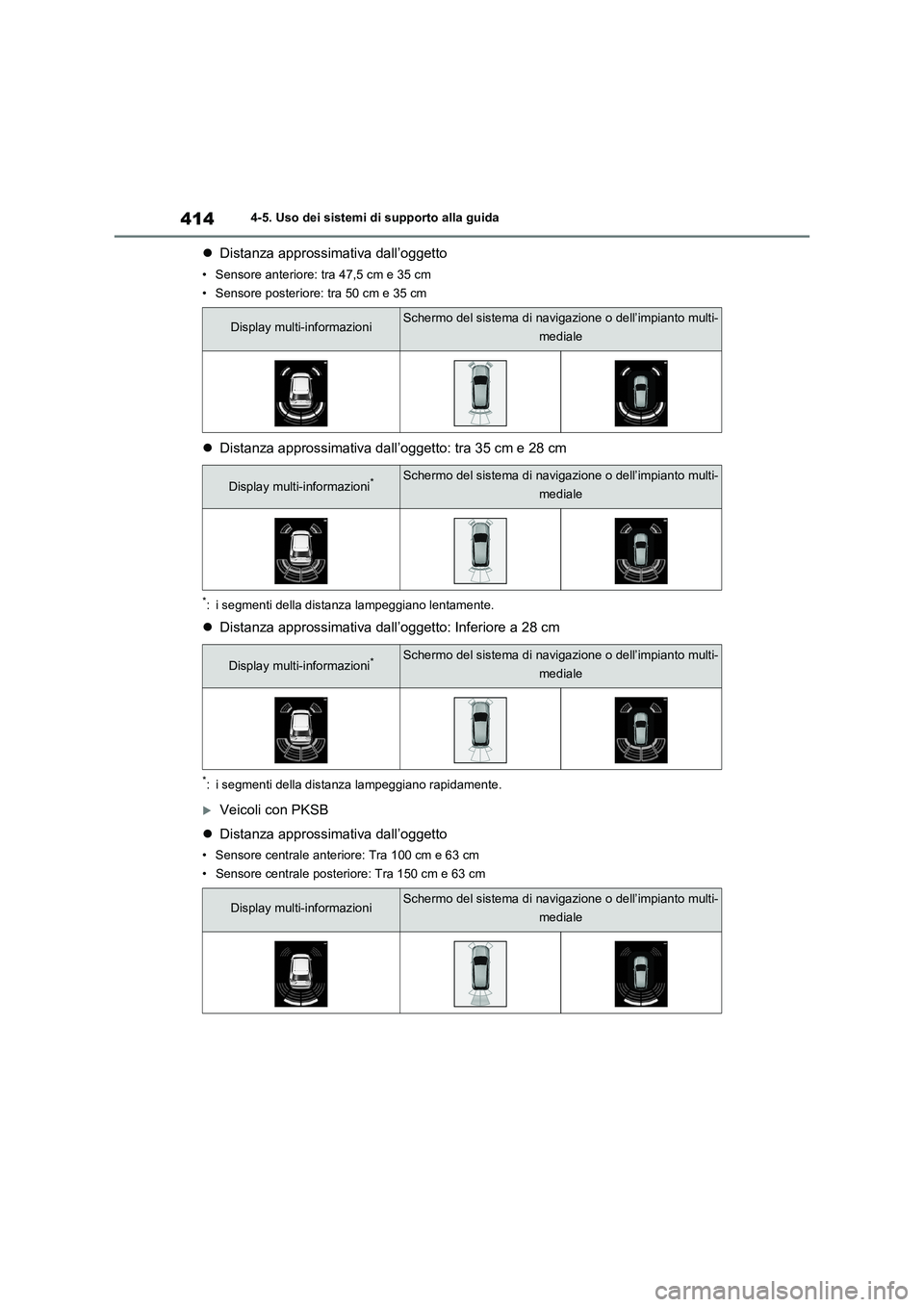

Distanza approssimativa dall’oggetto
• Sensore anteriore: tra 47,5 cm e 35 cm
• Sensore posteriore: tra 50 cm e 35 cm
Distanza approssimativa dall’oggetto: tra 35 cm e 28 cm
*: i segmenti della distanza lampeggiano lentamente.
Distanza approssimativa dall’oggetto: Inferiore a 28 cm
*: i segmenti della distanza lampeggiano rapidamente.
Veicoli con PKSB
Distanza approssimativa dall’oggetto
• Sensore centrale anteriore: Tra 100 cm e 63 cm
• Sensore centrale posteriore: Tra 150 cm e 63 cm
Display multi-informazioniSchermo del sistema di navigazione o dell’impianto multi-
mediale
Display multi-informazioni*Schermo del sistema di navigazione o dell’impianto multi-
mediale
Display multi-informazioni*Schermo del sistema di navigazione o dell’impianto multi-
mediale
Display multi-informazioniSchermo del sistema di navigazione o dell’impianto multi-
mediale

415
4 4-5. Uso dei sistemi di supporto alla guida
Guida

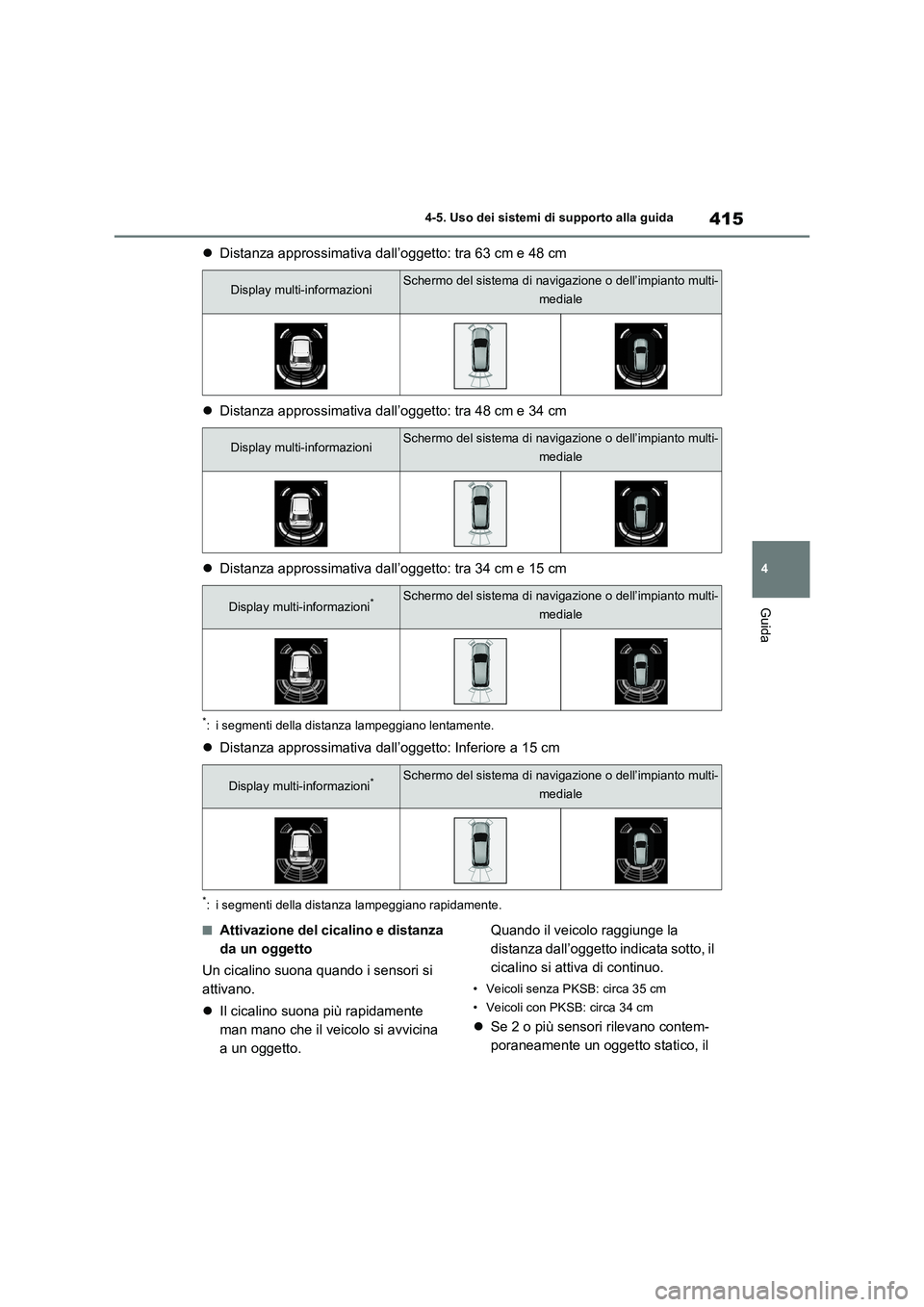

Distanza approssimativa dall’oggetto: tra 63 cm e 48 cm
Distanza approssimativa dall’oggetto: tra 48 cm e 34 cm
Distanza approssimativa dall’oggetto: tra 34 cm e 15 cm
*: i segmenti della distanza lampeggiano lentamente.
Distanza approssimativa dall’oggetto: Inferiore a 15 cm
*: i segmenti della distanza lampeggiano rapidamente.
■Attivazione del cicalino e distanza
da un oggetto
Un cicalino suona quando i sensori si
attivano.
Il cicalino suona più rapidamente
man mano che il veicolo si avvicina
a un oggetto.Quando il veicolo raggiunge la
distanza dall’oggetto indicata sotto, il
cicalino si attiva di continuo.
• Veicoli senza PKSB: circa 35 cm
• Veicoli con PKSB: circa 34 cm
Se 2 o più sensori rilevano contem-
poraneamente un oggetto statico, il
Display multi-informazioniSchermo del sistema di navigazione o dell’impianto multi-
mediale
Display multi-informazioniSchermo del sistema di navigazione o dell’impianto multi-
mediale
Display multi-informazioni*Schermo del sistema di navigazione o dell’impianto multi-
mediale
Display multi-informazioni*Schermo del sistema di navigazione o dell’impianto multi-
mediale

4164-5. Uso dei sistemi di supporto alla guida

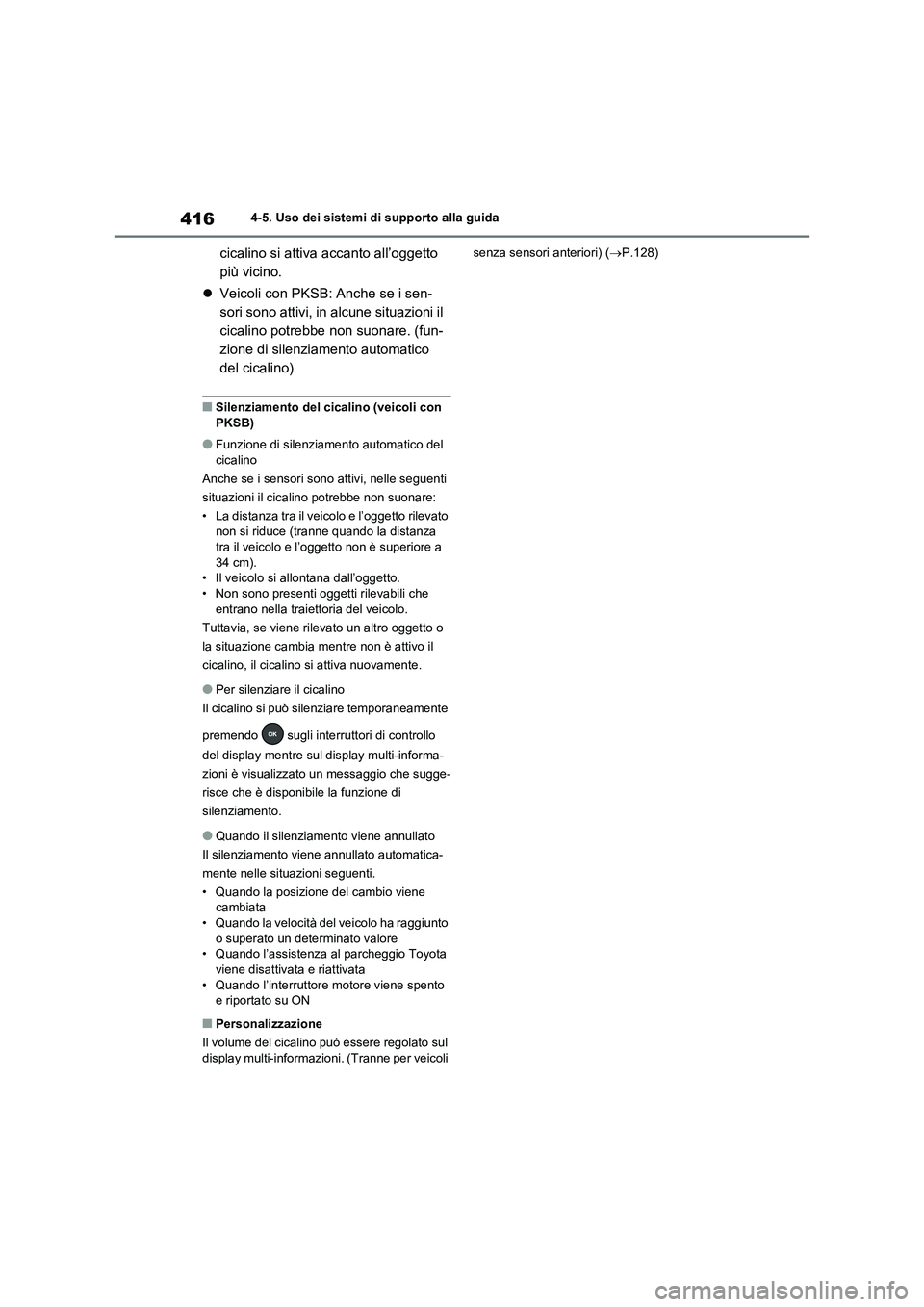

cicalino si attiva accanto all’oggetto
più vicino.
Veicoli con PKSB: Anche se i sen-
sori sono attivi, in alcune situazioni il
cicalino potrebbe non suonare. (fun-
zione di silenziamento automatico
del cicalino)
■Silenziamento del cicalino (veicoli con
PKSB)
●Funzione di silenziamento automatico del
cicalino
Anche se i sensori sono attivi, nelle seguenti
situazioni il cicalino potrebbe non suonare:
• La distanza tra il veicolo e l’oggetto rilevato
non si riduce (tranne quando la distanza
tra il veicolo e l’oggetto non è superiore a
34 cm).
• Il veicolo si allontana dall’oggetto.
• Non sono presenti oggetti rilevabili che
entrano nella traiettoria del veicolo.
Tuttavia, se viene rilevato un altro oggetto o
la situazione cambia mentre non è attivo il
cicalino, il cicalino si attiva nuovamente.
●Per silenziare il cicalino
Il cicalino si può silenziare temporaneamente
premendo sugli interruttori di controllo
del display mentre sul display multi-informa-
zioni è visualizzato un messaggio che sugge-
risce che è disponibile la funzione di
silenziamento.
●Quando il silenziamento viene annullato
Il silenziamento viene annullato automatica-
mente nelle situazioni seguenti.
• Quando la posizione del cambio viene
cambiata
• Quando la velocità del veicolo ha raggiunto
o superato un determinato valore
• Quando l’assistenza al parcheggio Toyota
viene disattivata e riattivata
• Quando l’interruttore motore viene spento
e riportato su ON
■Personalizzazione
Il volume del cicalino può essere regolato sul
display multi-informazioni. (Tranne per veicoli senza sensori anteriori) (P.128)

417
4
4-5. Uso dei sistemi di supporto alla guida
Guida
*: se in dotazione
■Funzione di frenata di assistenza
al parcheggio (oggetti statici)
 P.422
■Funzione di frenata di assistenza
al parcheggio (veicoli nell’area
retrostante) (se in dotazione)
 P.428

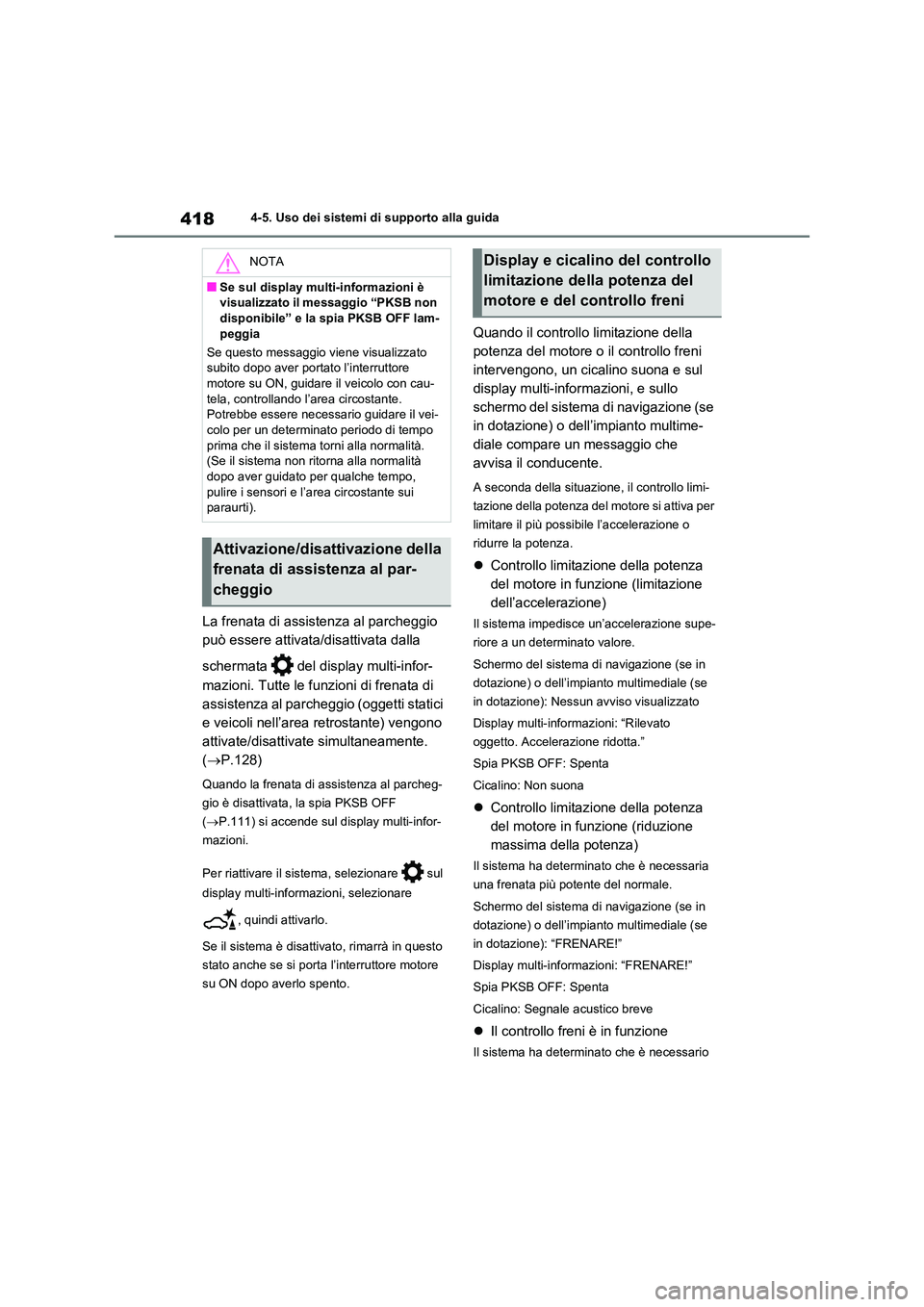

PKSB (frenata di assi-
stenza al parcheggio)*
Il sistema di frenata di assistenza
al parcheggio include le seguenti
funzioni che si attivano quando si
guida a bassa velocità o in retro-
marcia, ad esempio durante il par-
cheggio. Quando il sistema
determina che la possibilità di una
collisione con un oggetto rilevato
è elevata, un allarme avvisa il con-
ducente per farlo reagire. Se il
sistema determina che la possibi-
lità di una collisione con un
oggetto rilevato è estremamente
elevata, i freni vengono azionati
automaticamente per cercare di
evitare la collisione o ridurre
l’impatto.
Sistema PKSB (frenata di assi-
stenza al parcheggio)
AVVISO
■Limiti del sistema di frenata di assi-
stenza al parcheggio
Non fare eccessivo affidamento sul
sistema in quanto potrebbe verificarsi un incidente.
Guidare verificando sempre che l’area
attorno al veicolo sia sicura. A seconda
delle condizioni della strada e del veicolo, delle condizioni meteor ologiche e simili, il
sistema potrebbe non attivarsi.
Le capacità di rilevamento dei sensori e
dei radar sono limitate. Guidare verifi- cando sempre che l’area attorno al veicolo
sia sicura.
●È esclusiva respons abilità del condu- cente guidare in maniera sicura. Gui-
dare sempre con cautela, avendo cura
di controllare l’ar ea circostante. Il sistema di frenata di assistenza al par-
cheggio è stato progettato per offrire
assistenza nel ridurre la gravità degli scontri. Tuttavia, potrebbe non funzio-
nare in alcune situazioni.
●Il sistema di frenata di assistenza al par- cheggio non è progettato per fermare
completamente il veicolo. Inoltre, anche
se il sistema ha fermato il veicolo, è
necessario premere immediatamente il pedale del freno in quanto l’intervento
dei freni viene annullato dopo 2 secondi
circa.

4184-5. Uso dei sistemi di supporto alla guida
La frenata di assistenza al parcheggio
può essere attivata /disattivata dalla
schermata del display multi-infor-
mazioni. Tutte le funzioni di frenata di
assistenza al parcheggio (oggetti statici
e veicoli nell’area retrostante) vengono
attivate/disat tivate simultaneamente.
( P.128)
Quando la frenata di assistenza al parcheg-
gio è disattivata, la spia PKSB OFF
( P.111) si accende sul display multi-infor-
mazioni.
Per riattivare il sistema, selezionare sul
display multi-informazioni, selezionare
, quindi attivarlo.
Se il sistema è disattivato, rimarrà in questo
stato anche se si porta l’interruttore motore
su ON dopo averlo spento.
Quando il controllo limitazione della
potenza del motore o il controllo freni
intervengono, un cicalino suona e sul
display multi-informazioni, e sullo
schermo del sistema di navigazione (se
in dotazione) o dell’impianto multime-
diale compare un messaggio che
avvisa il conducente.
A seconda della situazione, il controllo limi-
tazione della potenza del motore si attiva per
limitare il più possibi le l’accelerazione o
ridurre la potenza.
 Controllo limitazione della potenza
del motore in funzione (limitazione
dell’accelerazione)
Il sistema impedisce un’accelerazione supe-
riore a un determinato valore.
Schermo del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): Nessun avviso visualizzato
Display multi-inform azioni: “Rilevato
oggetto. Accelerazione ridotta.”
Spia PKSB OFF: Spenta
Cicalino: Non suona
 Controllo limitazione della potenza
del motore in funzione (riduzione
massima della potenza)
Il sistema ha determinato che è necessaria
una frenata più potente del normale.
Schermo del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): “FRENARE!”
Display multi-informazioni: “FRENARE!”
Spia PKSB OFF: Spenta
Cicalino: Segnale acustico breve
Il controllo freni è in funzione
Il sistema ha determinato che è necessario
NOTA
■Se sul display multi-informazioni è
visualizzato il messaggio “PKSB non
disponibile” e la spia PKSB OFF lam- peggia
Se questo messaggio viene visualizzato
subito dopo aver portato l’interruttore
motore su ON, guidare il veicolo con cau- tela, controllando l’area circostante.
Potrebbe essere necessario guidare il vei-
colo per un determinato periodo di tempo prima che il sistema torni alla normalità.
(Se il sistema non ritorna alla normalità
dopo aver guidato per qualche tempo, pulire i sensori e l’ area circostante sui
paraurti).
Attivazione/disattivazione della
frenata di assistenza al par-
cheggio
Display e cicalino del controllo
limitazione della potenza del
motore e del controllo freni

419

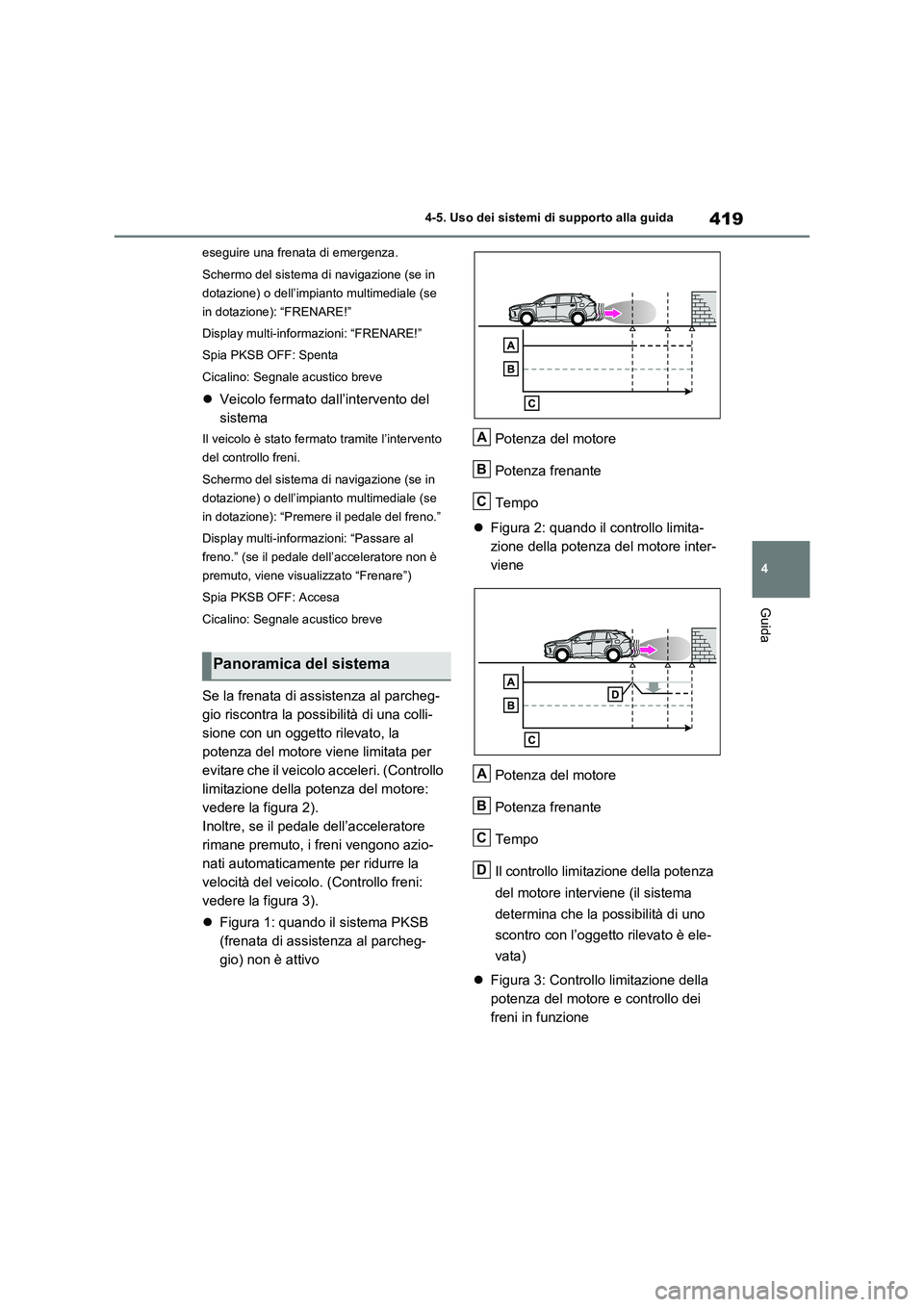

4 4-5. Uso dei sistemi di supporto alla guida
Guida
eseguire una frenata di emergenza.
Schermo del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): “FRENARE!”
Display multi-informazioni: “FRENARE!”
Spia PKSB OFF: Spenta
Cicalino: Segnale acustico breve
Veicolo fermato dall’intervento del
sistema
Il veicolo è stato fermato tramite l’intervento
del controllo freni.
Schermo del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): “Premere il pedale del freno.”
Display multi-informazioni: “Passare al
freno.” (se il pedale dell’acceleratore non è
premuto, viene visualizzato “Frenare”)
Spia PKSB OFF: Accesa
Cicalino: Segnale acustico breve
Se la frenata di assistenza al parcheg-
gio riscontra la possibilità di una colli-
sione con un oggetto rilevato, la
potenza del motore viene limitata per
evitare che il veicolo acceleri. (Controllo
limitazione della potenza del motore:
vedere la figura 2).
Inoltre, se il pedale dell’acceleratore
rimane premuto, i freni vengono azio-
nati automaticamente per ridurre la
velocità del veicolo. (Controllo freni:
vedere la figura 3).
Figura 1: quando il sistema PKSB
(frenata di assistenza al parcheg-
gio) non è attivoPotenza del motore
Potenza frenante
Tempo
Figura 2: quando il controllo limita-
zione della potenza del motore inter-
viene
Potenza del motore
Potenza frenante
Tempo
Il controllo limitazione della potenza
del motore interviene (il sistema
determina che la possibilità di uno
scontro con l’oggetto rilevato è ele-
vata)
Figura 3: Controllo limitazione della
potenza del motore e controllo dei
freni in funzione
Panoramica del sistema
A
B
C
A
B
C
D

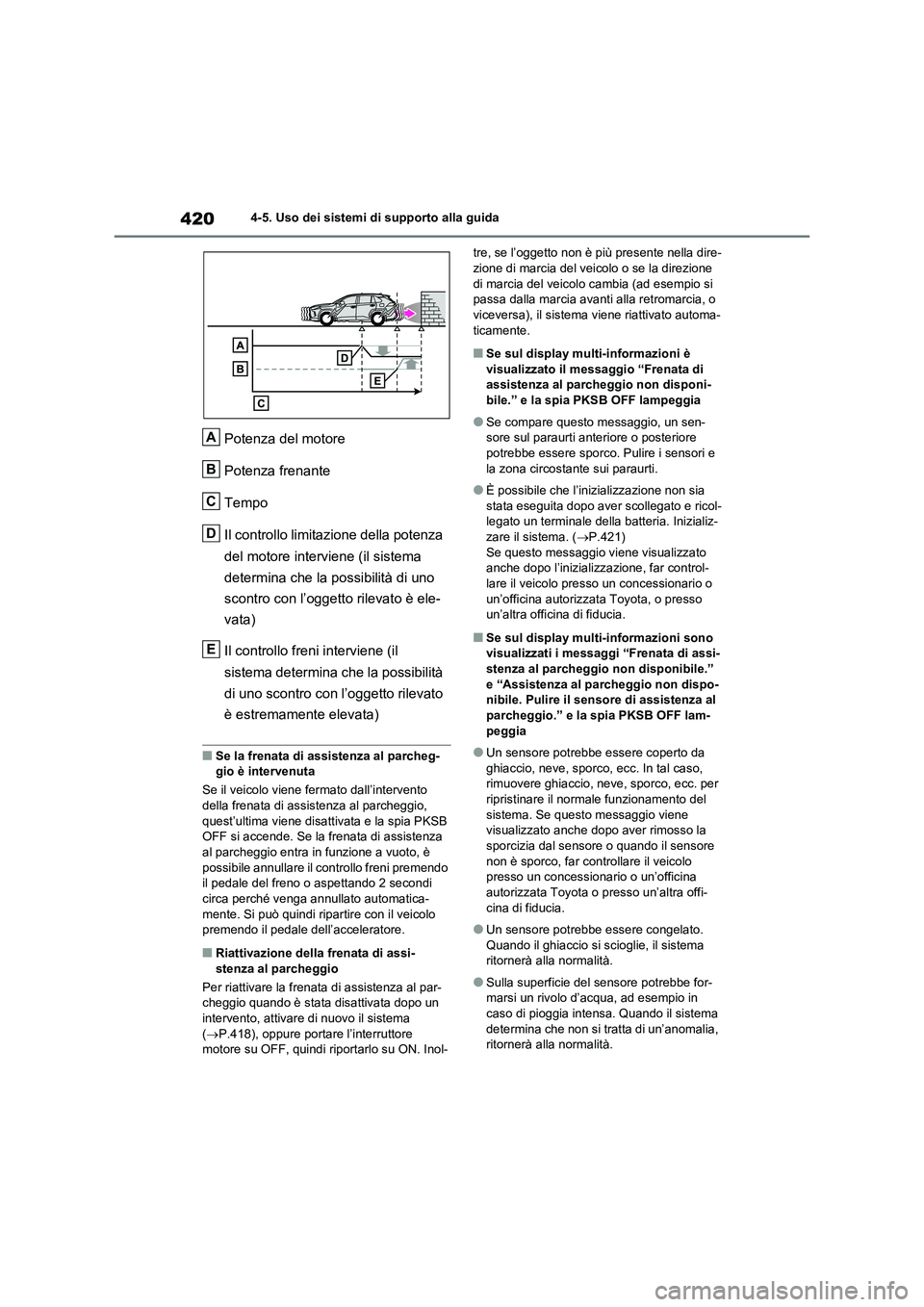

4204-5. Uso dei sistemi di supporto alla guida
Potenza del motore
Potenza frenante
Tempo
Il controllo limitazione della potenza
del motore interviene (il sistema
determina che la possibilità di uno
scontro con l’oggetto rilevato è ele-
vata)
Il controllo freni interviene (il
sistema determina che la possibilità
di uno scontro con l’oggetto rilevato
è estremamente elevata)
■Se la frenata di assistenza al parcheg-
gio è intervenuta
Se il veicolo viene fermato dall’intervento
della frenata di assistenza al parcheggio,
quest’ultima viene disattivata e la spia PKSB
OFF si accende. Se la frenata di assistenza
al parcheggio entra in funzione a vuoto, è
possibile annullare il controllo freni premendo
il pedale del freno o aspettando 2 secondi
circa perché venga annullato automatica-
mente. Si può quindi ripartire con il veicolo
premendo il pedale dell’acceleratore.
■Riattivazione della frenata di assi-
stenza al parcheggio
Per riattivare la frenata di assistenza al par-
cheggio quando è stata disattivata dopo un
intervento, attivare di nuovo il sistema
(P.418), oppure portare l’interruttore
motore su OFF, quindi riportarlo su ON. Inol-tre, se l’oggetto non è più presente nella dire-
zione di marcia del veicolo o se la direzione
di marcia del veicolo cambia (ad esempio si
passa dalla marcia avanti alla retromarcia, o
viceversa), il sistema viene riattivato automa-
ticamente.
■Se sul display multi-informazioni è
visualizzato il messaggio “Frenata di
assistenza al parcheggio non disponi-
bile.” e la spia PKSB OFF lampeggia
●Se compare questo messaggio, un sen-
sore sul paraurti anteriore o posteriore
potrebbe essere sporco. Pulire i sensori e
la zona circostante sui paraurti.
●È possibile che l’inizializzazione non sia
stata eseguita dopo aver scollegato e ricol-
legato un terminale della batteria. Inizializ-
zare il sistema. (P.421)
Se questo messaggio viene visualizzato
anche dopo l’inizializzazione, far control-
lare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
■Se sul display multi-informazioni sono
visualizzati i messaggi “Frenata di assi-
stenza al parcheggio non disponibile.”
e “Assistenza al parcheggio non dispo-
nibile. Pulire il sensore di assistenza al
parcheggio.” e la spia PKSB OFF lam-
peggia
●Un sensore potrebbe essere coperto da
ghiaccio, neve, sporco, ecc. In tal caso,
rimuovere ghiaccio, neve, sporco, ecc. per
ripristinare il normale funzionamento del
sistema. Se questo messaggio viene
visualizzato anche dopo aver rimosso la
sporcizia dal sensore o quando il sensore
non è sporco, far controllare il veicolo
presso un concessionario o un’officina
autorizzata Toyota o presso un’altra offi-
cina di fiducia.
●Un sensore potrebbe essere congelato.
Quando il ghiaccio si scioglie, il sistema
ritornerà alla normalità.
●Sulla superficie del sensore potrebbe for-
marsi un rivolo d’acqua, ad esempio in
caso di pioggia intensa. Quando il sistema
determina che non si tratta di un’anomalia,
ritornerà alla normalità.
A
B
C
D
E
