TOYOTA RAV4 2020 Manuel du propriétaire (in French)

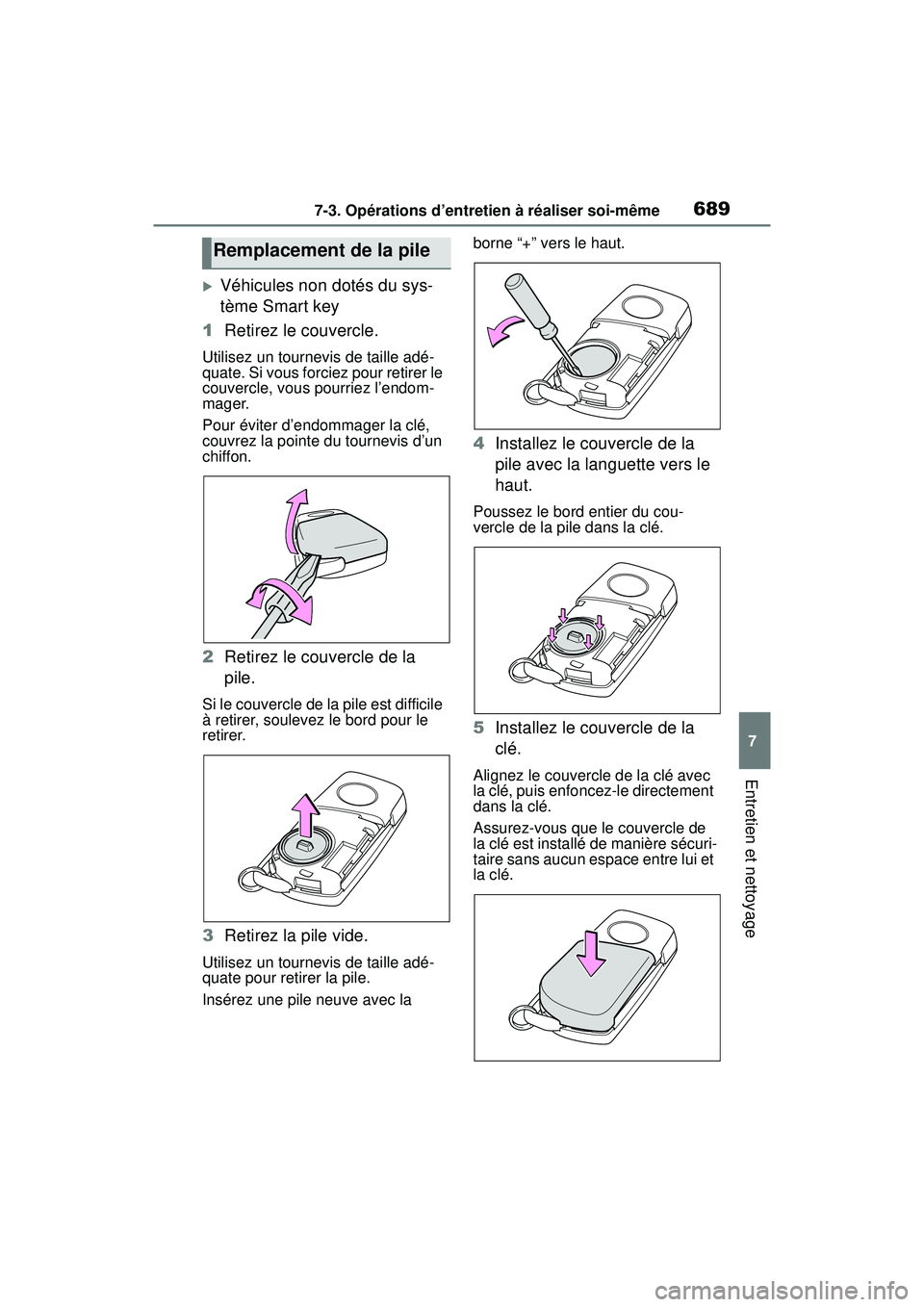

6897-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Véhicules non dotés du sys-
tème Smart key
1 Retirez le couvercle.
Utilisez un tournevis de taille adé-
quate. Si vous forciez pour retirer le
couvercle, vous pourriez l’endom-
mager.
Pour éviter d’endommager la clé,
couvrez la pointe du tournevis d’un
chiffon.
2Retirez le couvercle de la
pile.
Si le couvercle de la pile est difficile
à retirer, soulevez le bord pour le
retirer.
3Retirez la pile vide.
Utilisez un tournevis de taille adé-
quate pour retirer la pile.
Insérez une pile neuve avec la borne “+” vers le haut.
4
Installez le couvercle de la
pile avec la languette vers le
haut.
Poussez le bord entier du cou-
vercle de la pile dans la clé.
5Installez le couvercle de la
clé.
Alignez le couvercle de la clé avec
la clé, puis enfoncez-le directement
dans la clé.
Assurez-vous que le couvercle de
la clé est installé de manière sécuri-
taire sans aucun espace entre lui et
la clé.
Remplacement de la pile

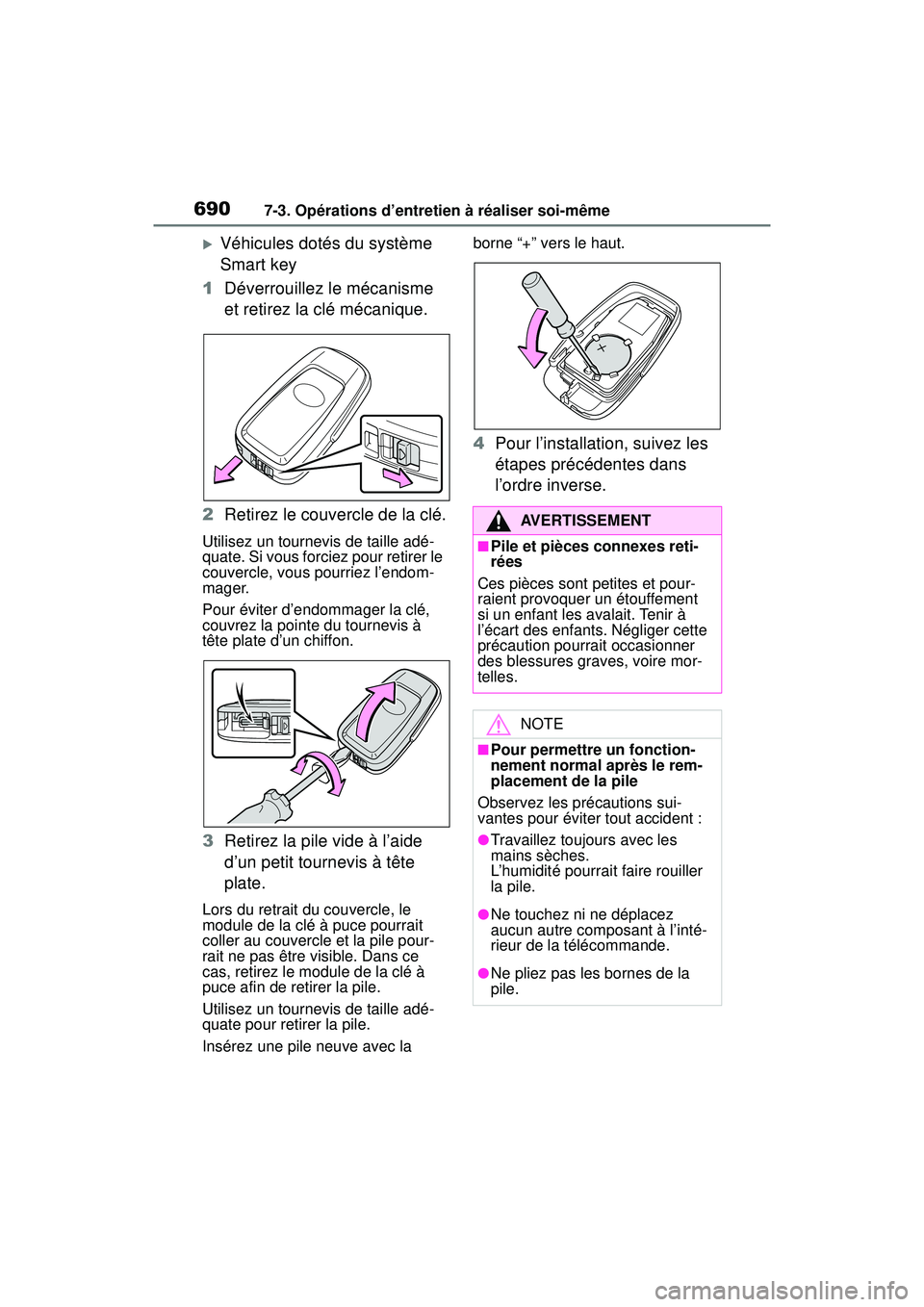

6907-3. Opérations d’entretien à réaliser soi-même
Véhicules dotés du système
Smart key
1 Déverrouillez le mécanisme
et retirez la clé mécanique.
2 Retirez le couvercle de la clé.
Utilisez un tournevis de taille adé-
quate. Si vous forciez pour retirer le
couvercle, vous pourriez l’endom-
mager.
Pour éviter d’endommager la clé,
couvrez la pointe du tournevis à
tête plate d’un chiffon.
3Retirez la pile vide à l’aide
d’un petit tournevis à tête
plate.
Lors du retrait du couvercle, le
module de la clé à puce pourrait
coller au couvercle et la pile pour-
rait ne pas être visible. Dans ce
cas, retirez le module de la clé à
puce afin de retirer la pile.
Utilisez un tournevis de taille adé-
quate pour retirer la pile.
Insérez une pile neuve avec la borne “+” vers le haut.
4
Pour l’installation, suivez les
étapes précédentes dans
l’ordre inverse.
AVERTISSEMENT
■Pile et pièces connexes reti-
rées
Ces pièces sont petites et pour-
raient provoquer un étouffement
si un enfant les avalait. Tenir à
l’écart des enfants. Négliger cette
précaution pourrait occasionner
des blessures graves, voire mor-
telles.
NOTE
■Pour permettre un fonction-
nement normal après le rem-
placement de la pile
Observez les précautions sui-
vantes pour éviter tout accident :
●Travaillez toujours avec les
mains sèches.
L’humidité pourrait faire rouiller
la pile.
●Ne touchez ni ne déplacez
aucun autre composant à l’inté-
rieur de la télécommande.
●Ne pliez pas les bornes de la
pile.

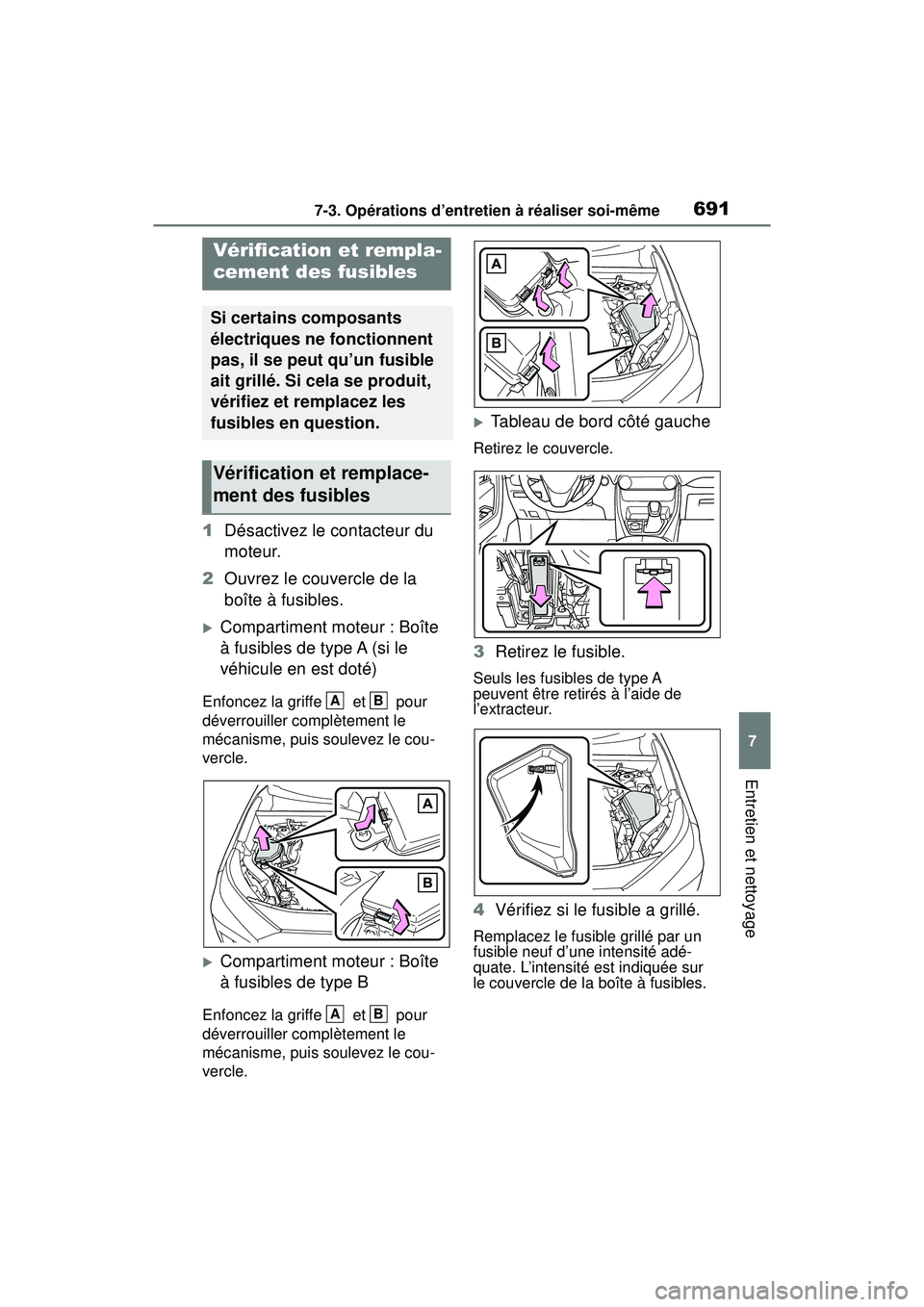

6917-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
1Désactivez le contacteur du
moteur.
2 Ouvrez le couvercle de la
boîte à fusibles.
Compartiment moteur : Boîte
à fusibles de type A (si le
véhicule en est doté)
Enfoncez la griffe et pour
déverrouiller complètement le
mécanisme, puis soulevez le cou-
vercle.
Compartiment moteur : Boîte
à fusibles de type B
Enfoncez la griffe et pour
déverrouiller complètement le
mécanisme, puis soulevez le cou-
vercle.
Tableau de bord côté gauche
Retirez le couvercle.
3Retirez le fusible.
Seuls les fusibles de type A
peuvent être retirés à l’aide de
l’extracteur.
4Vérifiez si le fusible a grillé.
Remplacez le fusible grillé par un
fusible neuf d’une intensité adé-
quate. L’intensité est indiquée sur
le couvercle de la boîte à fusibles.
Vérification et rempla-
cement des fusibles
Si certains composants
électriques ne fonctionnent
pas, il se peut qu’un fusible
ait grillé. Si cela se produit,
vérifiez et remplacez les
fusibles en question.
Vérification et remplace-
ment des fusibles
AB
AB

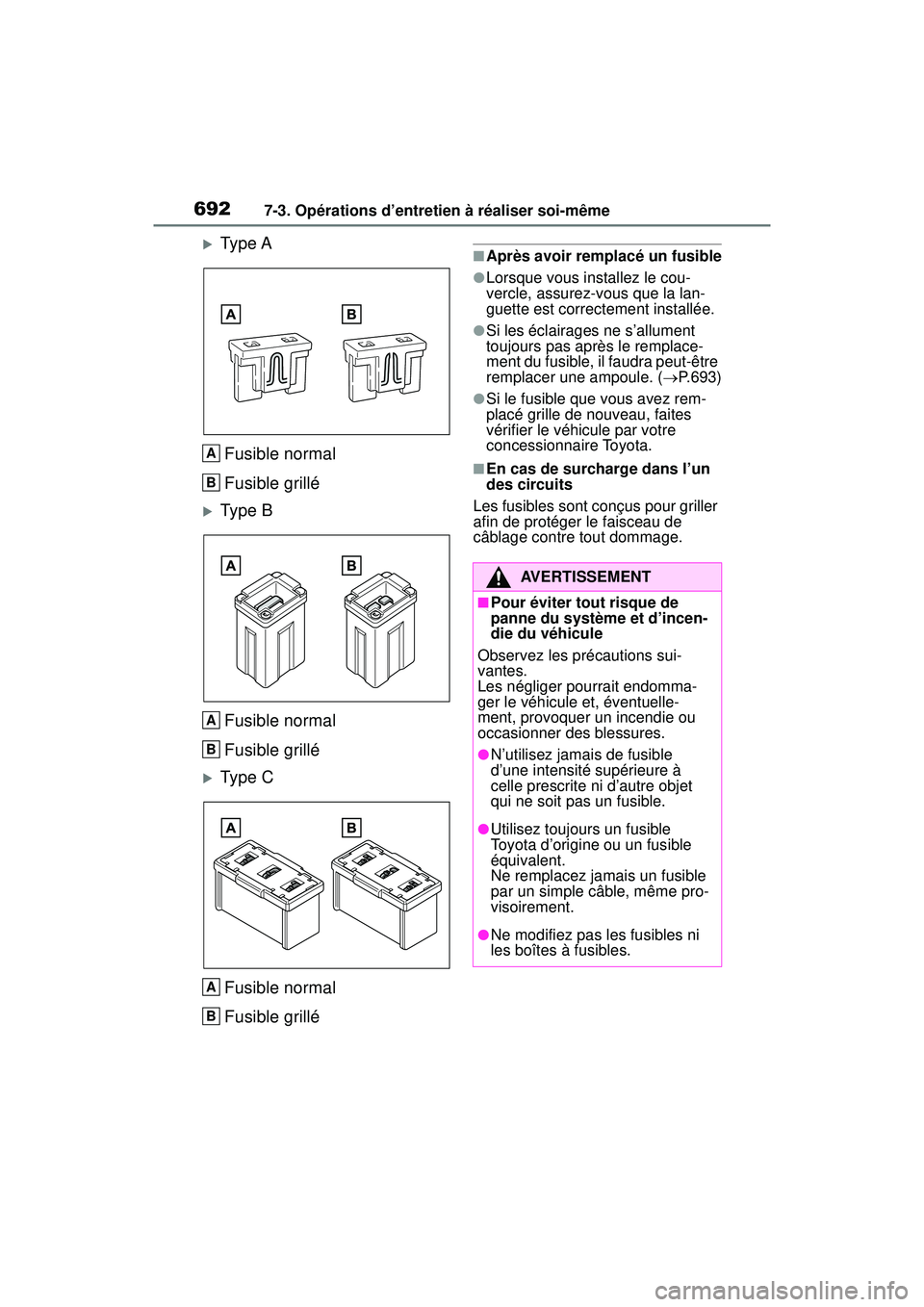

6927-3. Opérations d’entretien à réaliser soi-même
Type AFusible normal
Fusible grillé
Type BFusible normal
Fusible grillé
Type C
Fusible normal
Fusible grillé
■Après avoir remplacé un fusible
●Lorsque vous installez le cou-
vercle, assurez-vous que la lan-
guette est correctement installée.
●Si les éclairages ne s’allument
toujours pas après le remplace-
ment du fusible, il faudra peut-être
remplacer une ampoule. ( P.693)
●Si le fusible que vous avez rem-
placé grille de nouveau, faites
vérifier le véhicule par votre
concessionnaire Toyota.
■En cas de surcharge dans l’un
des circuits
Les fusibles sont conçus pour griller
afin de protéger le faisceau de
câblage contre tout dommage.
A
B
A
B
A
B
AVERTISSEMENT
■Pour éviter tout risque de
panne du système et d’incen-
die du véhicule
Observez les précautions sui-
vantes.
Les négliger pourrait endomma-
ger le véhicule et, éventuelle-
ment, provoquer un incendie ou
occasionner des blessures.
●N’utilisez jamais de fusible
d’une intensité supérieure à
celle prescrite ni d’autre objet
qui ne soit pas un fusible.
●Utilisez toujours un fusible
Toyota d’origine ou un fusible
équivalent.
Ne remplacez jamais un fusible
par un simple câble, même pro-
visoirement.
●Ne modifiez pas les fusibles ni
les boîtes à fusibles.

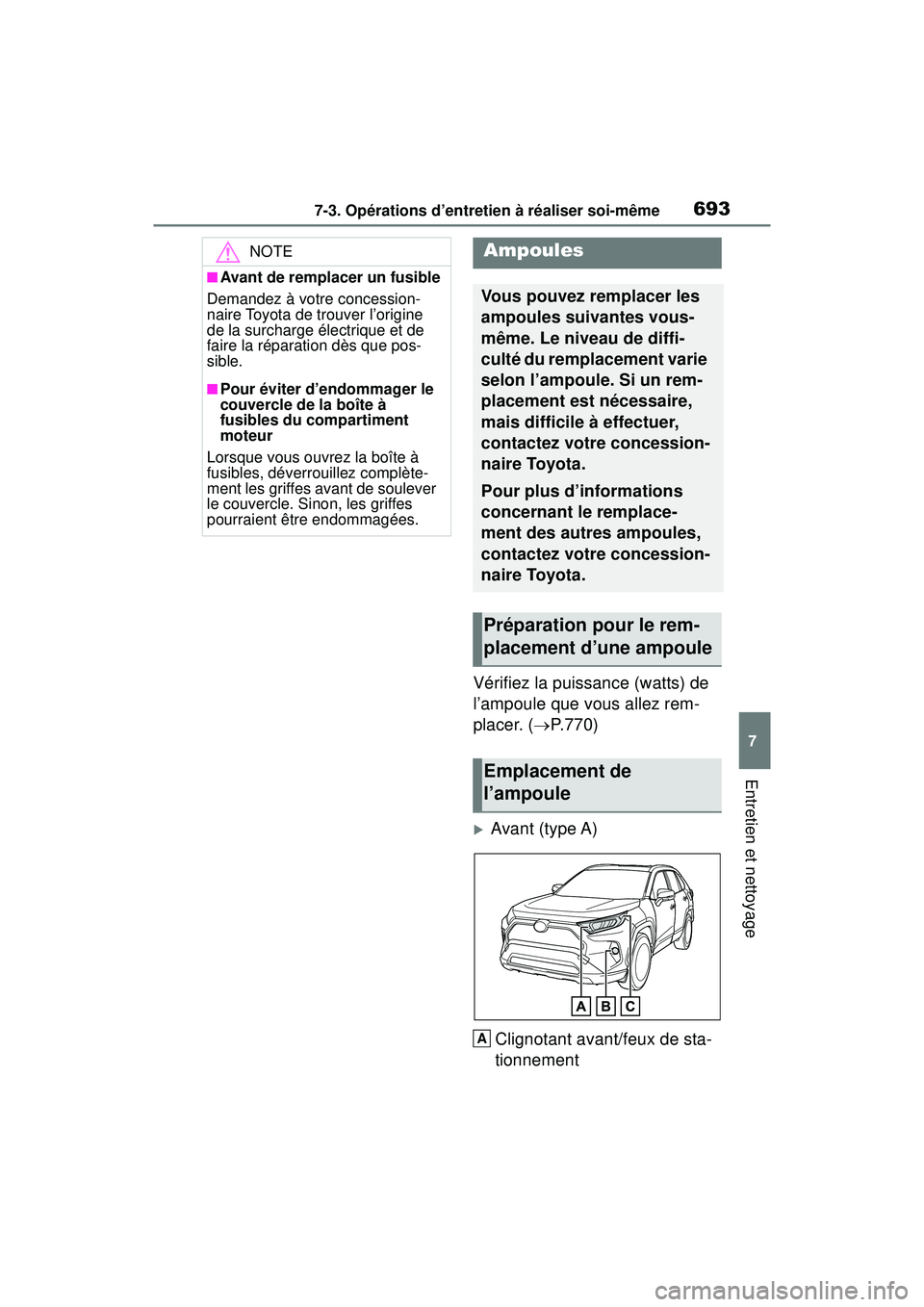

6937-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Vérifiez la puissance (watts) de
l’ampoule que vous allez rem-
placer. (P.770)
Avant (type A)
Clignotant avant/feux de sta-
tionnement
NOTE
■Avant de remplacer un fusible
Demandez à votre concession-
naire Toyota de trouver l’origine
de la surcharge électrique et de
faire la réparation dès que pos-
sible.
■Pour éviter d’endommager le
couvercle de la boîte à
fusibles du compartiment
moteur
Lorsque vous ouvrez la boîte à
fusibles, déverrouillez complète-
ment les griffes avant de soulever
le couvercle. Sinon, les griffes
pourraient être endommagées.
Ampoules
Vous pouvez remplacer les
ampoules suivantes vous-
même. Le niveau de diffi-
culté du remplacement varie
selon l’ampoule. Si un rem-
placement est nécessaire,
mais difficile à effectuer,
contactez votre concession-
naire Toyota.
Pour plus d’informations
concernant le remplace-
ment des autres ampoules,
contactez votre concession-
naire Toyota.
Préparation pour le rem-
placement d’une ampoule
Emplacement de
l’ampoule
A

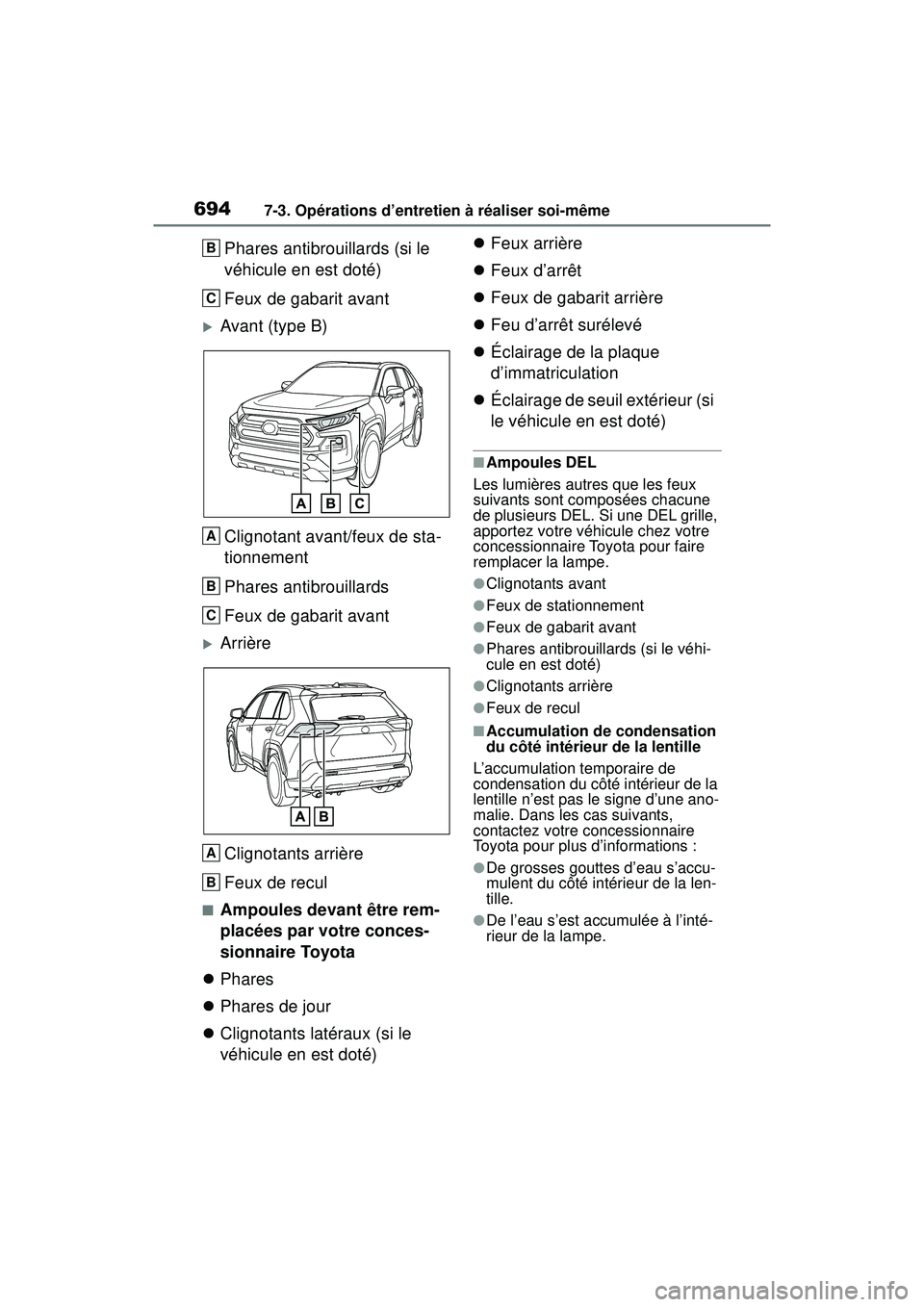

6947-3. Opérations d’entretien à réaliser soi-même
Phares antibrouillards (si le
véhicule en est doté)
Feux de gabarit avant
Avant (type B)Clignotant avant/feux de sta-
tionnement
Phares antibrouillards
Feux de gabarit avant
ArrièreClignotants arrière
Feux de recul
■Ampoules devant être rem-
placées par votre conces-
sionnaire Toyota
 Phares
 Phares de jour
 Clignotants latéraux (si le
véhicule en est doté) 
Feux arrière
 Feux d’arrêt
 Feux de gabarit arrière
 Feu d’arrêt surélevé
 Éclairage de la plaque
d’immatriculation
 Éclairage de seuil extérieur (si
le véhicule en est doté)
■Ampoules DEL
Les lumières autres que les feux
suivants sont composées chacune
de plusieurs DEL. Si une DEL grille,
apportez votre véhicule chez votre
concessionnaire Toyota pour faire
remplacer la lampe.
●Clignotants avant
●Feux de stationnement
●Feux de gabarit avant
●Phares antibrouillards (si le véhi-
cule en est doté)
●Clignotants arrière
●Feux de recul
■Accumulation de condensation
du côté intérieur de la lentille
L’accumulation temporaire de
condensation du côté intérieur de la
lentille n’est pas le signe d’une ano-
malie. Dans les cas suivants,
contactez votre concessionnaire
Toyota pour plus d’informations :
●De grosses gouttes d’eau s’accu-
mulent du côté intérieur de la len-
tille.
●De l’eau s’est accumulée à l’inté-
rieur de la lampe.
B
C
A
B
C
A
B

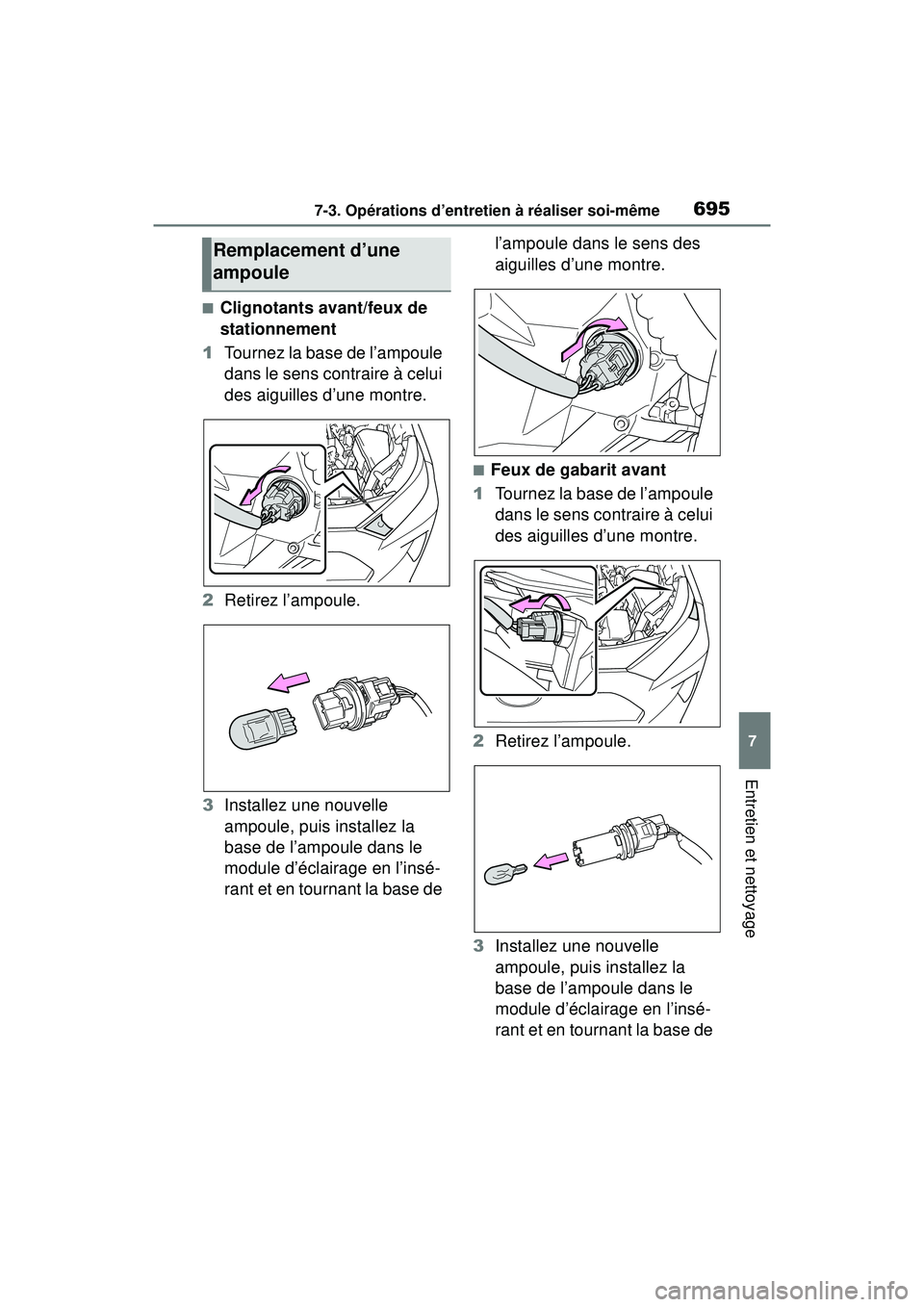

6957-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Clignotants avant/feux de
stationnement
1 Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
2 Retirez l’ampoule.
3 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de l’ampoule dans le sens des
aiguilles d’une montre.
■Feux de gabarit avant
1 Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
2 Retirez l’ampoule.
3 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de
Remplacement d’une
ampoule

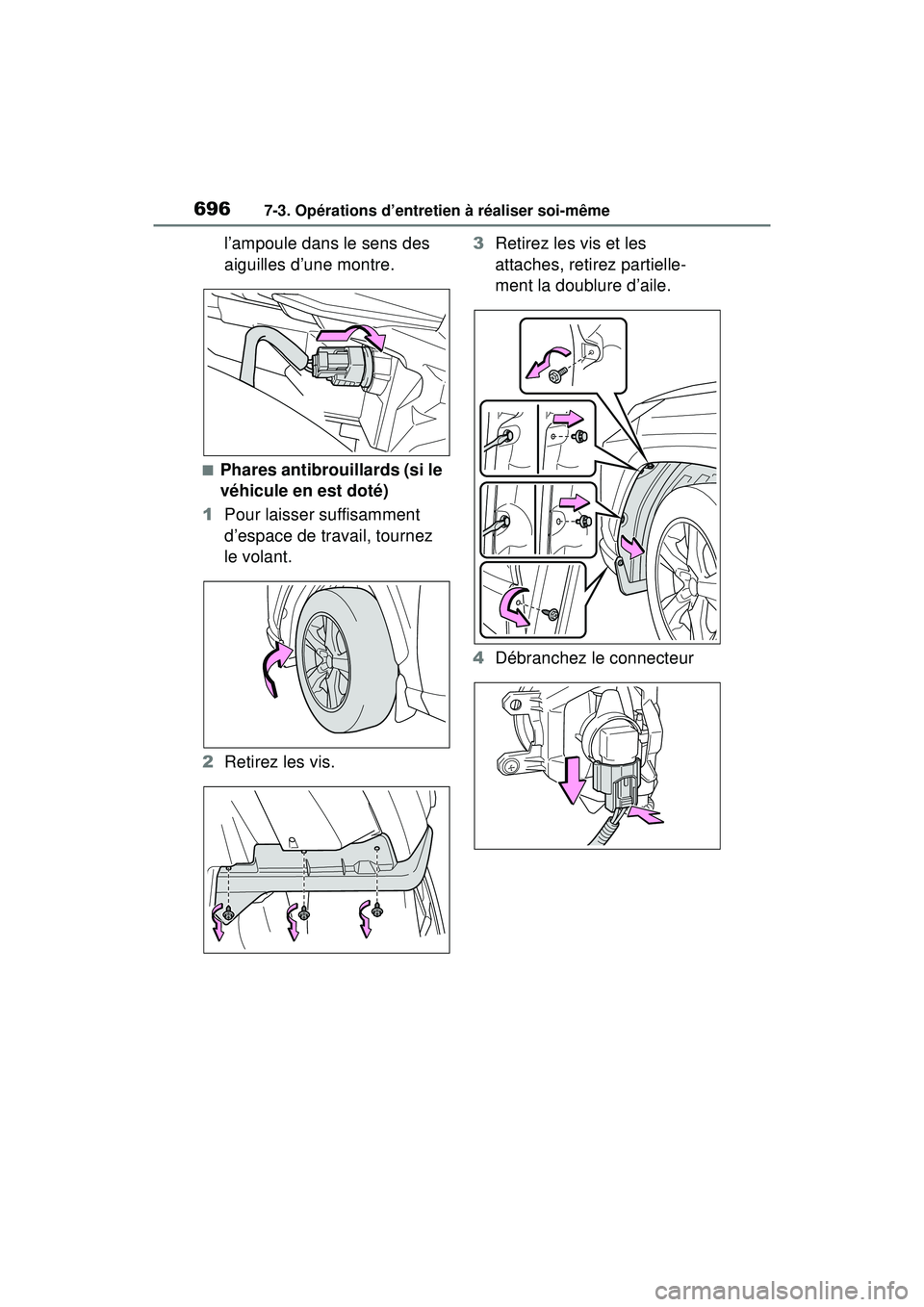

6967-3. Opérations d’entretien à réaliser soi-même
l’ampoule dans le sens des
aiguilles d’une montre.
■Phares antibrouillards (si le
véhicule en est doté)
1 Pour laisser suffisamment
d’espace de travail, tournez
le volant.
2 Retirez les vis. 3
Retirez les vis et les
attaches, retirez partielle-
ment la doublure d’aile.
4 Débranchez le connecteur

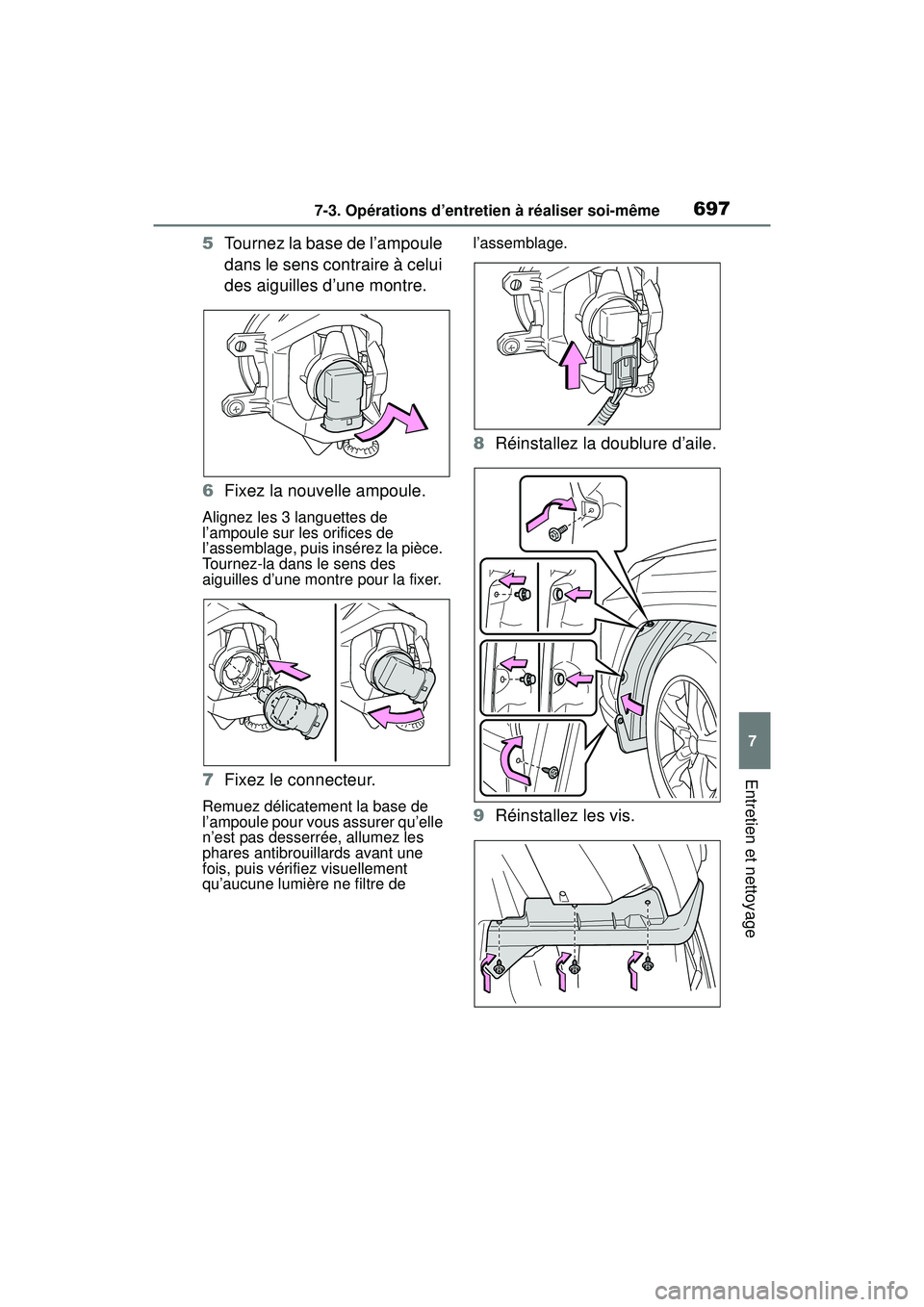

6977-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
5Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
6 Fixez la nouvelle ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la pièce.
Tournez-la dans le sens des
aiguilles d’une montre pour la fixer.
7Fixez le connecteur.
Remuez délicatement la base de
l’ampoule pour vous assurer qu’elle
n’est pas desserrée, allumez les
phares antibrouillards avant une
fois, puis vérifiez visuellement
qu’aucune lumière ne filtre de l’assemblage.
8
Réinstallez la doublure d’aile.
9 Réinstallez les vis.

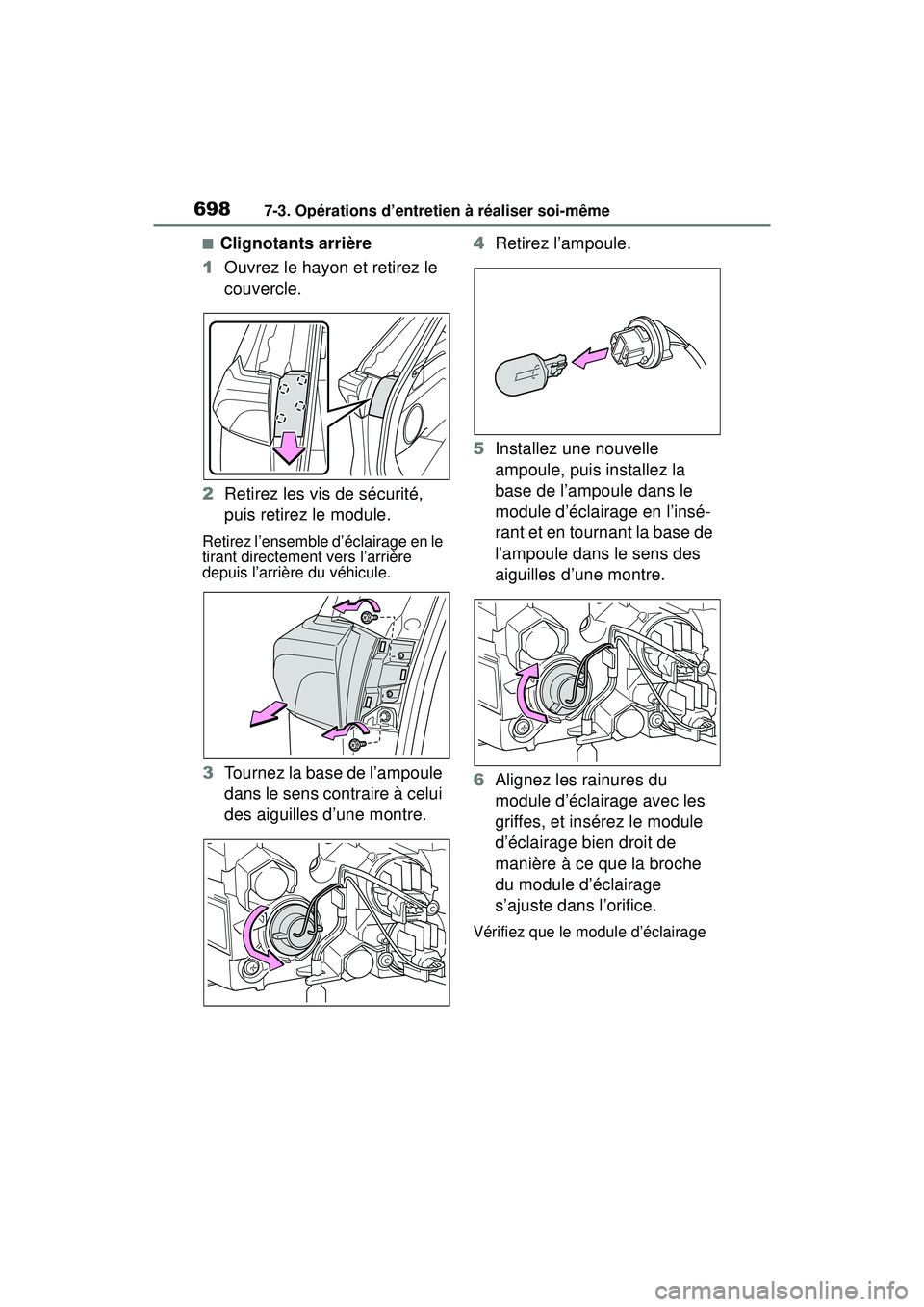

6987-3. Opérations d’entretien à réaliser soi-même
■Clignotants arrière
1 Ouvrez le hayon et retirez le
couvercle.
2 Retirez les vis de sécurité,
puis retirez le module.
Retirez l’ensemble d’éclairage en le
tirant directement vers l’arrière
depuis l’arrière du véhicule.
3Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre. 4
Retirez l’ampoule.
5 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de
l’ampoule dans le sens des
aiguilles d’une montre.
6 Alignez les rainures du
module d’éclairage avec les
griffes, et insérez le module
d’éclairage bien droit de
manière à ce que la broche
du module d’éclairage
s’ajuste dans l’orifice.
Vérifiez que le module d’éclairage
