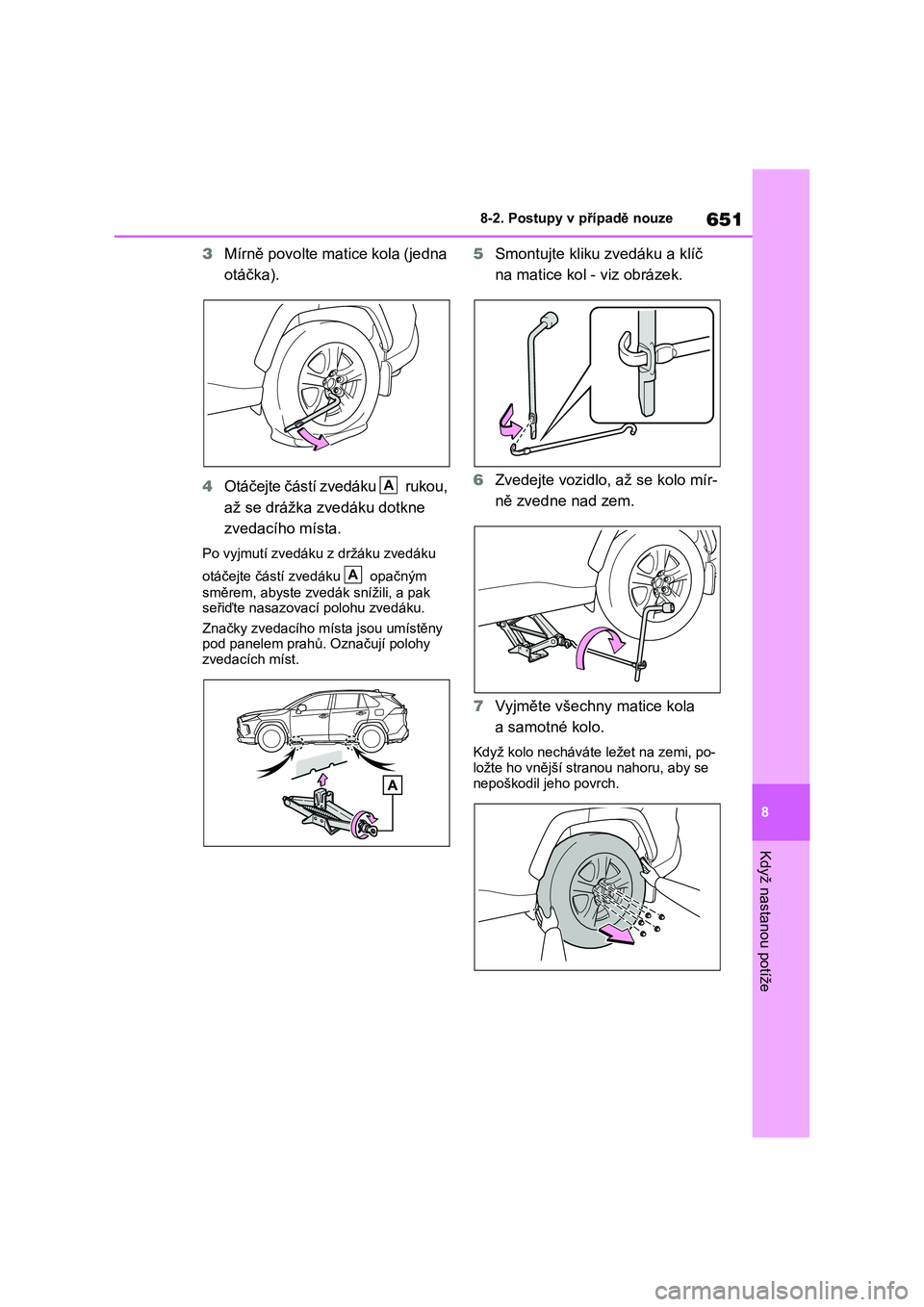

651
8
8-2. Postupy v případě nouze
Když nastanou potíže
3 Mírně povolte matice kola (jedna
otáčka).
4 Otáčejte částí zvedáku rukou,
až se drážka zvedáku dotkne
zvedacího místa.
Po vyjmutí zvedáku z držáku zvedáku
otáčejte částí zvedáku opačným
směrem, abyste zvedák snížili, a pak seřiďte nasazovací polohu zvedáku.
Značky zvedacího mís ta jsou umístěny
pod panelem prahů. Označují polohy zvedacích míst.
5 Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
6 Zvedejte vozidlo, až se kolo mír-
ně zvedne nad zem.
7 Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi, po-
ložte ho vnější str anou nahoru, aby se
nepoškodil jeho povrch.
A
A

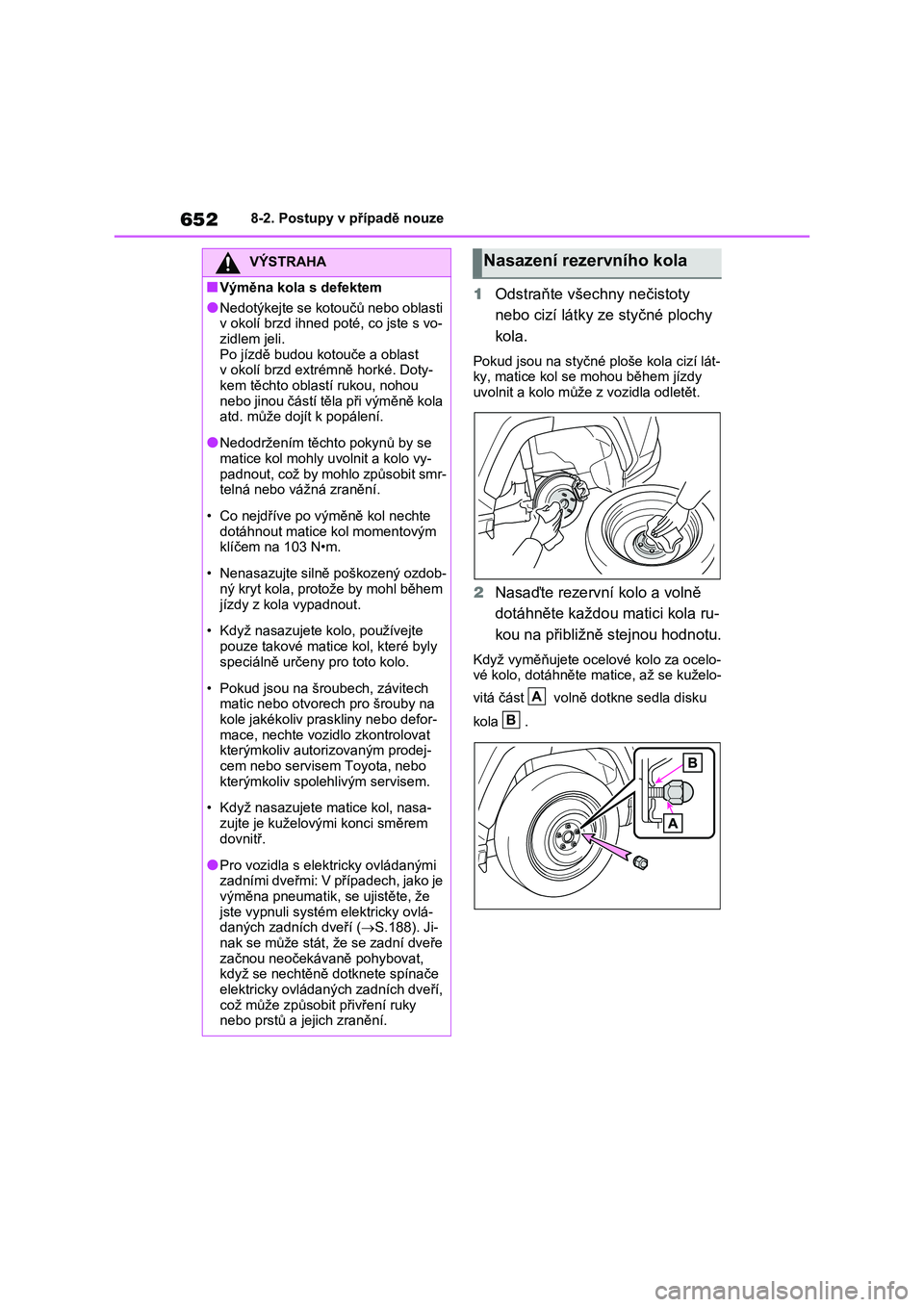

6528-2. Postupy v případě nouze
1Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné p loše kola cizí lát-
ky, matice kol se mohou během jízdy
uvolnit a kolo může z vozidla odletět.
2 Nasaďte rezervní kolo a volně
dotáhněte každou matici kola ru-
kou na přibližně stejnou hodnotu.
Když vyměňujete ocelové kolo za ocelo-
vé kolo, dotáhněte matice, až se kuželo-
vitá část volně dotkne sedla disku
kola .
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblasti
v okolí brzd ihned po té, co jste s vo- zidlem jeli.
Po jízdě budou kotouče a oblast
v okolí brzd extrémně horké. Doty- kem těchto oblastí rukou, nohou
nebo jinou částí těla při výměně kola
atd. může dojít k popálení.
●Nedodržením těchto pokynů by se
matice kol mohly u volnit a kolo vy-
padnout, což by mohlo způsobit smr- telná nebo vážná zranění.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
• Nenasazujte silně poškozený ozdob-
ný kryt kola, protože by mohl během
jízdy z kola vypadnout.
• Když nasazujete kolo, používejte
pouze takové matice kol, které byly speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šrouby na
kole jakékoliv praskliny nebo defor-
mace, nechte vozidlo zkontrolovat kterýmkoliv auto rizovaným prodej-
cem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, nasa-
zujte je kuželovými konci směrem dovnitř.
●Pro vozidla s elektricky ovládanými zadními dveřmi: V případech, jako je
výměna pneumatik, se ujistěte, že
jste vypnuli systém e lektricky ovlá- daných zadních dveří ( S.188). Ji-
nak se může stát, že se zadní dveře
začnou neočekáv aně pohybovat, když se nechtěně dotknete spínače
elektricky ovládaných zadních dveří,
což může způsobit přivření ruky nebo prstů a jejich zranění.
Nasazení rezervního kola
A
B

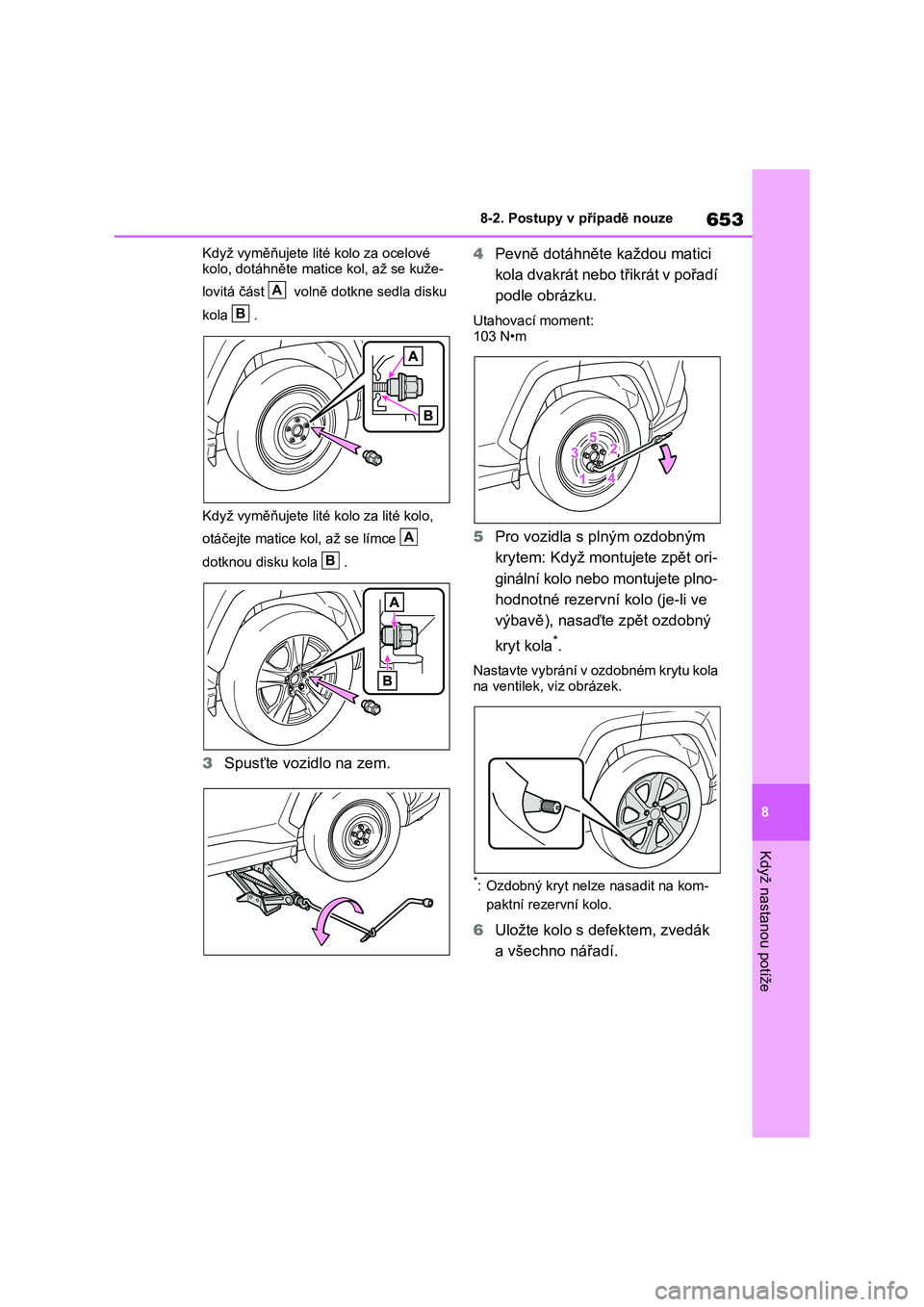

653
8
8-2. Postupy v případě nouze
Když nastanou potíže
Když vyměňujete lit é kolo za ocelové
kolo, dotáhněte matice kol, až se kuže-
lovitá část volně dotkne sedla disku
kola .
Když vyměňujete lité kolo za lité kolo,
otáčejte matice kol, až se límce
dotknou disku kola .
3 Spusťte vozidlo na zem.
4 Pevně dotáhněte každou matici
kola dvakrát nebo třikrát v pořadí
podle obrázku.
Utahovací moment:
103 N•m
5 Pro vozidla s plným ozdobným
krytem: Když montujete zpět ori-
ginální kolo nebo montujete plno-
hodnotné rezervní kolo (je-li ve
výbavě), nasaďte zpět ozdobný
kryt kola*.
Nastavte vybrání v ozdobném krytu kola
na ventilek, viz obrázek.
*: Ozdobný kryt nelze nasadit na kom-
paktní rezervní kolo.
6 Uložte kolo s defektem, zvedák
a všechno nářadí.
A
B
A
B

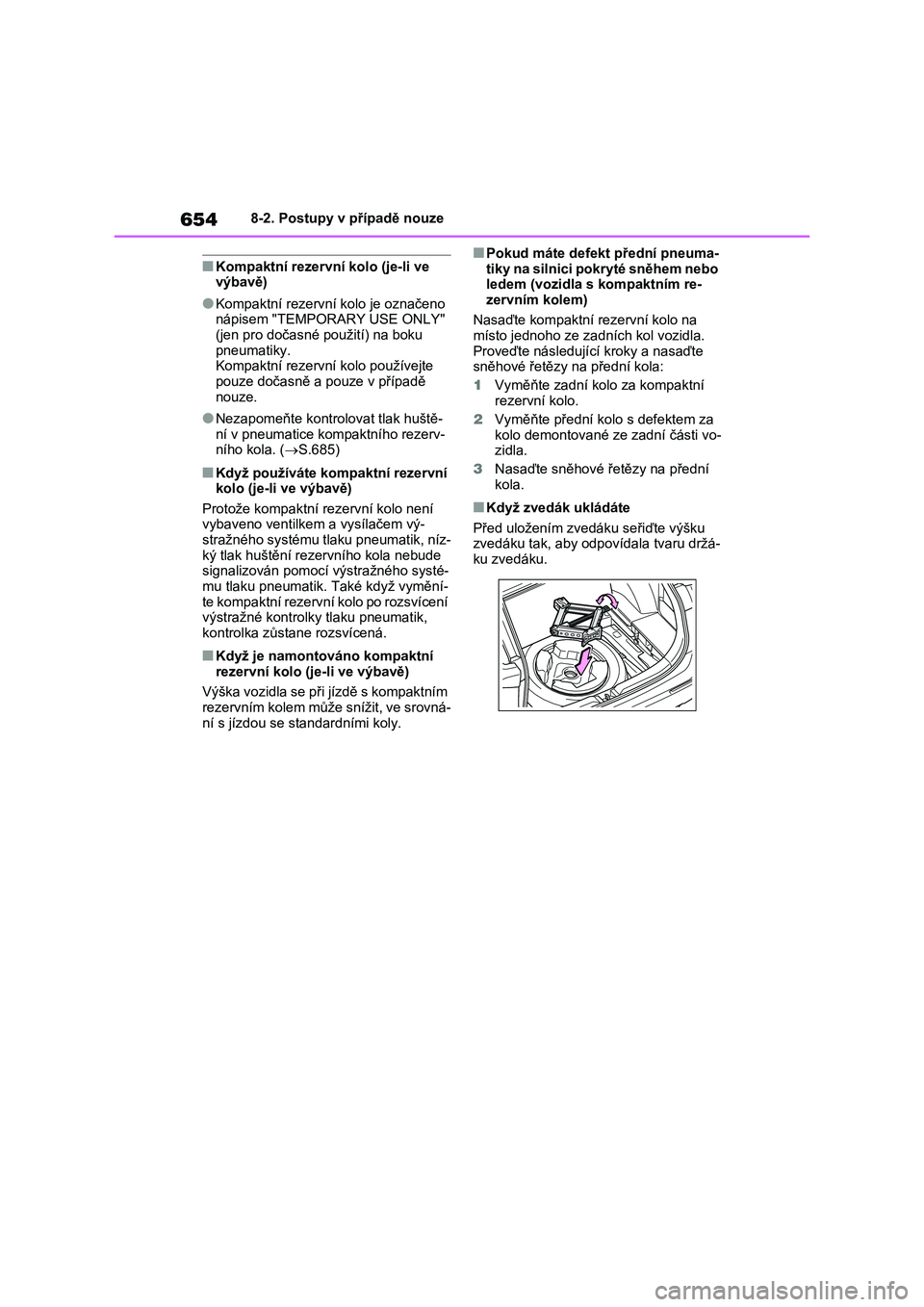

6548-2. Postupy v případě nouze
■Kompaktní rezervní kolo (je-li ve výbavě)
●Kompaktní rezervní kolo je označeno nápisem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku
pneumatiky. Kompaktní rezervní kolo používejte
pouze dočasně a pouze v případě
nouze.
●Nezapomeňte kontrolovat tlak huště-
ní v pneumatice kompaktního rezerv- ního kola. ( S.685)
■Když používáte kompaktní rezervní
kolo (je-li ve výbavě)
Protože kompaktní rezervní kolo není vybaveno ven tilkem a vysílačem vý-
stražného systému tlaku pneumatik, níz-
ký tlak huštění rezervního kola nebude signalizován pomocí výstražného systé-
mu tlaku pneumatik . Také když vymění-
te kompaktní rezervní kolo po rozsvícení výstražné kontrolky tlaku pneumatik,
kontrolka zůstane rozsvícená.
■Když je namontováno kompaktní
rezervní kolo (je-li ve výbavě)
Výška vozidla se při jízdě s kompaktním
rezervním kolem může snížit, ve srovná-
ní s jízdou se standardními koly.
■Pokud máte defekt přední pneuma-
tiky na silnici pokryté sněhem nebo ledem (vozidla s kompaktním re-
zervním kolem)
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte
sněhové řetězy na přední kola:
1 Vyměňte zadní kolo za kompaktní rezervní kolo.
2 Vyměňte přední kolo s defektem za
kolo demontované ze zadní části vo-
zidla.
3 Nasaďte sněhové řetězy na přední kola.
■Když zvedák ukládáte
Před uložením zvedák u seřiďte výšku
zvedáku tak, aby odpov ídala tvaru držá- ku zvedáku.

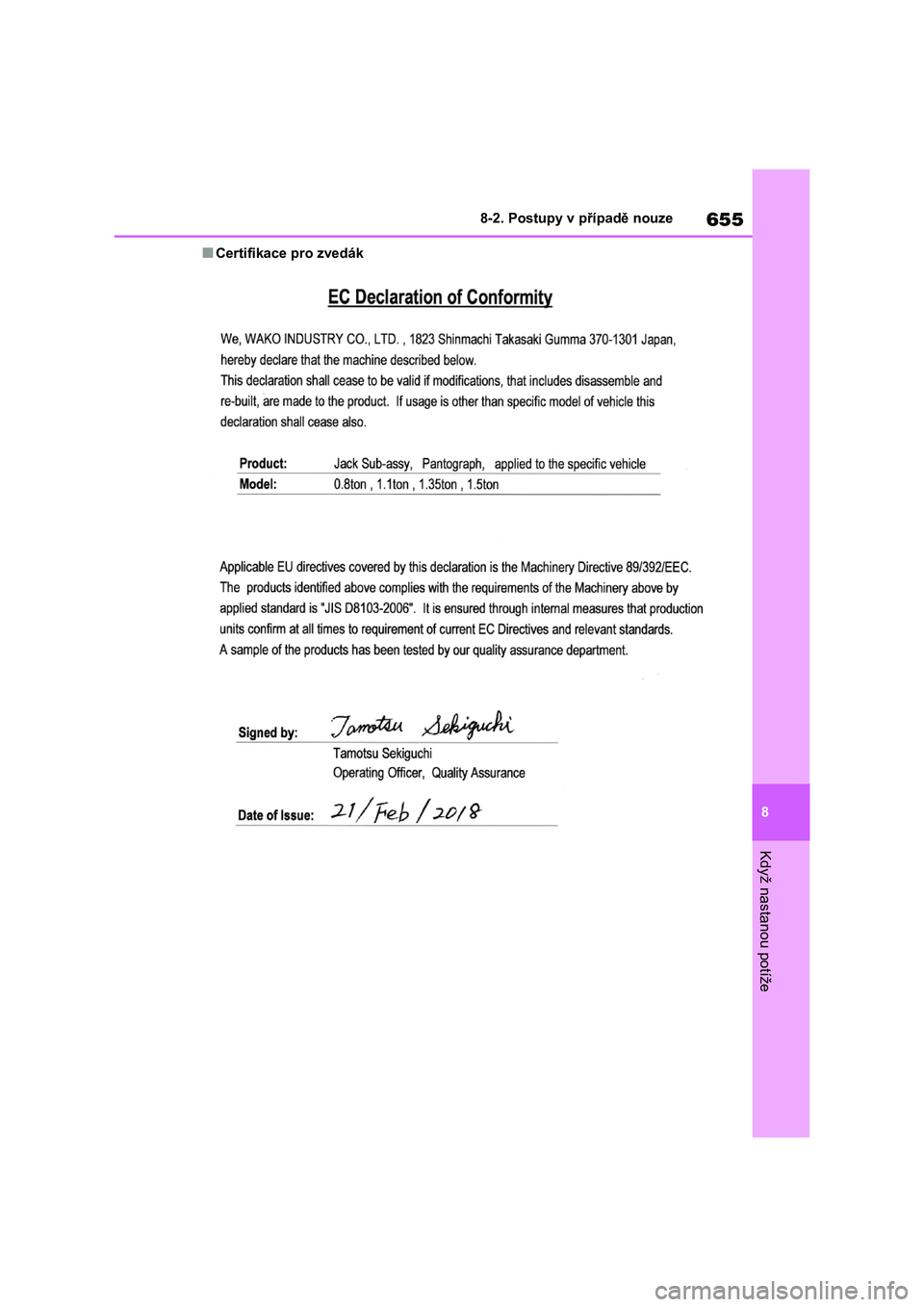

655
8
8-2. Postupy v případě nouze
Když nastanou potíže
■Certifikace pro zvedák

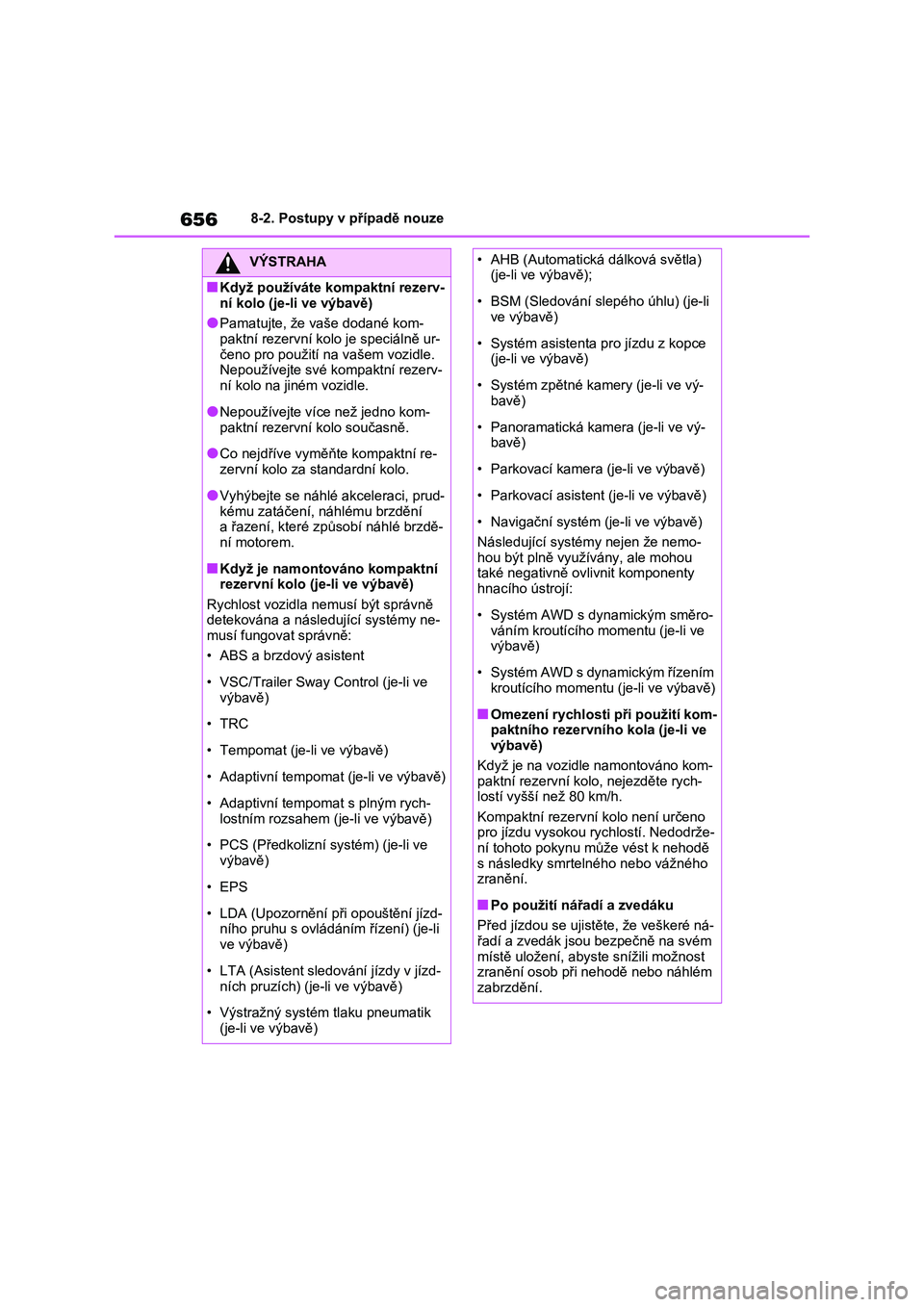

6568-2. Postupy v případě nouze
VÝSTRAHA
■Když používáte kompaktní rezerv-
ní kolo (je-li ve výbavě)
●Pamatujte, že vaše dodané kom- paktní rezervní kolo je speciálně ur-
čeno pro použití na vašem vozidle.
Nepoužívejte své kompaktní rezerv- ní kolo na jiném vozidle.
●Nepoužívejte více než jedno kom-
paktní rezervní kolo současně.
●Co nejdříve vyměňte kompaktní re-
zervní kolo za standardní kolo.
●Vyhýbejte se náhlé akceleraci, prud-
kému zatáčení, náhlému brzdění a řazení, které zp ůsobí náhlé brzdě-
ní motorem.
■Když je namontováno kompaktní
rezervní kolo (je-li ve výbavě)
Rychlost vozidla nemusí být správně detekována a násle dující systémy ne-
musí fungovat správně:
• ABS a brzdový asistent
• VSC/Trailer Sway Control (je-li ve
výbavě)
•TRC
• Tempomat (je-li ve výbavě)
• Adaptivní tempomat (je-li ve výbavě)
• Adaptivní tempomat s plným rych-
lostním rozsahem (je-li ve výbavě)
• PCS (Předkolizní systém) (je-li ve
výbavě)
• EPS
• LDA (Upozornění při opouštění jízd-
ního pruhu s ovlá dáním řízení) (je-li
ve výbavě)
• LTA (Asistent sledov ání jízdy v jízd-
ních pruzích) (j e-li ve výbavě)
• Výstražný systém tlaku pneumatik
(je-li ve výbavě)
• AHB (Automatická dálková světla) (je-li ve výbavě);
• BSM (Sledování slepého úhlu) (je-li ve výbavě)
• Systém asistenta pro jízdu z kopce (je-li ve výbavě)
• Systém zpětné kamery (je-li ve vý- bavě)
• Panoramatická kamera (je-li ve vý- bavě)
• Parkovací kamera (je-li ve výbavě)
• Parkovací asistent (je-li ve výbavě)
• Navigační systém (je-li ve výbavě)
Následující systém y nejen že nemo-
hou být plně využívány, ale mohou také negativně ovlivnit komponenty
hnacího ústrojí:
• Systém AWD s dynamickým směro-
váním kroutícího momentu (je-li ve
výbavě)
• Systém AWD s dynamickým řízením
kroutícího momentu (je-li ve výbavě)
■Omezení rychlosti při použití kom-
paktního rezervního kola (je-li ve výbavě)
Když je na vozidle namontováno kom-
paktní rezervní kolo, nejezděte rych- lostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno
pro jízdu vyso kou rychlostí. Nedodrže- ní tohoto pokynu může vést k nehodě
s následky smrtelného nebo vážného
zranění.
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré ná-
řadí a zvedák jsou bezpečně na svém místě uložení, abyste snížili možnost
zranění osob při nehodě nebo náhlém
zabrzdění.

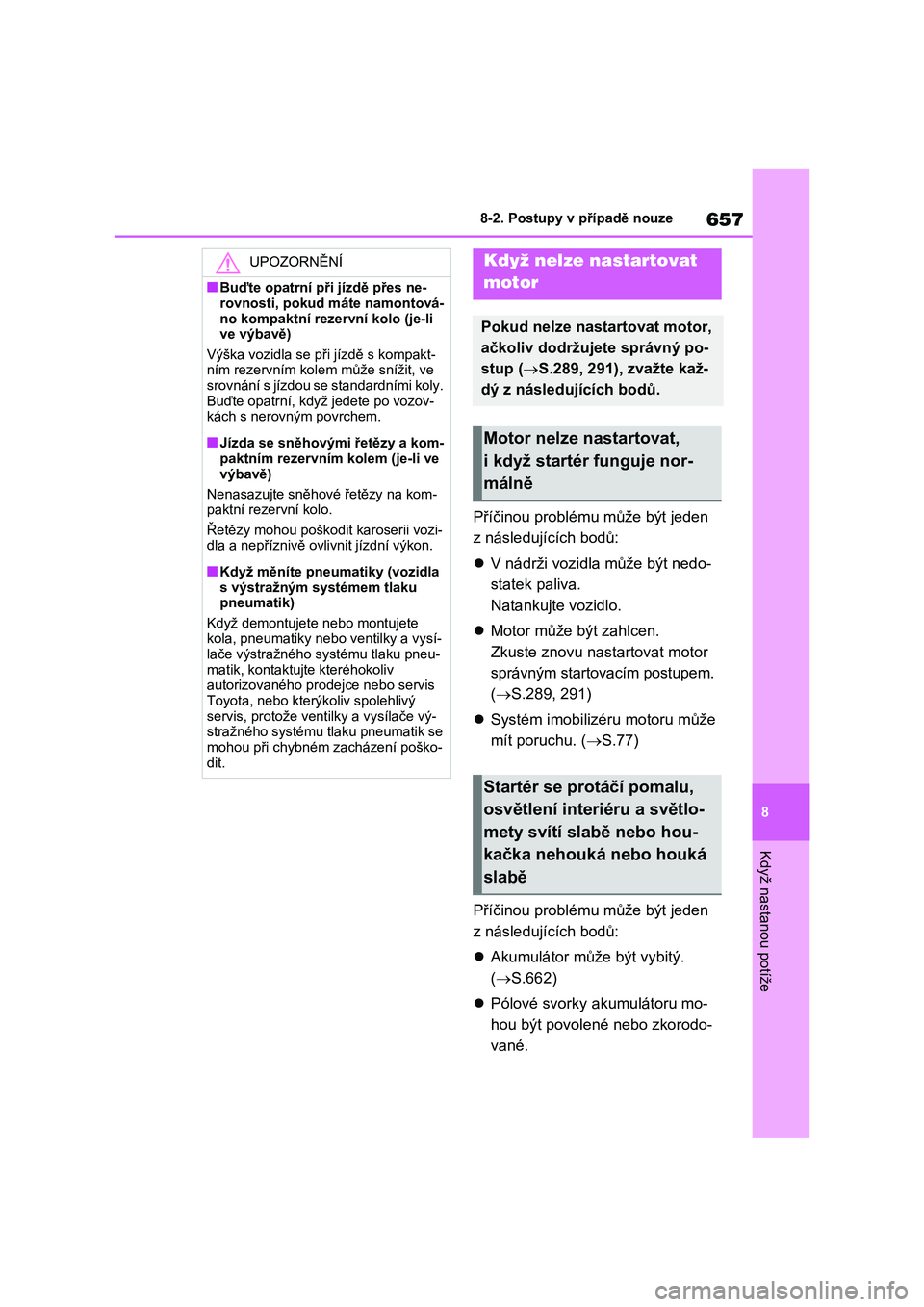

657
8
8-2. Postupy v případě nouze
Když nastanou potíže
Příčinou problému může být jeden
z následujících bodů:
 V nádrži vozidla může být nedo-
statek paliva.
Natankujte vozidlo.
 Motor může být zahlcen.
Zkuste znovu nastartovat motor
správným startovacím postupem.
( S.289, 291)
 Systém imobilizéru motoru může
mít poruchu. ( S.77)
Příčinou problému může být jeden
z následujících bodů:
 Akumulátor může být vybitý.
( S.662)
 Pólové svorky akumulátoru mo-
hou být povolené nebo zkorodo-
vané.
UPOZORNĚNÍ
■Buďte opatrní při jízdě přes ne-
rovnosti, pokud máte namontová-
no kompaktní rezervní kolo (je-li ve výbavě)
Výška vozidla se př i jízdě s kompakt-
ním rezervním kolem může snížit, ve srovnání s jízdou se standardními koly.
Buďte opatrní, když jedete po vozov-
kách s nerovným povrchem.
■Jízda se sněhovými řetězy a kom-
paktním rezervním kolem (je-li ve
výbavě)
Nenasazujte sněhové řetězy na kom-
paktní rezervní kolo.
Řetězy mohou poškodit karoserii vozi- dla a nepříznivě ovlivnit jízdní výkon.
■Když měníte pneumatiky (vozidla s výstražným systémem tlaku
pneumatik)
Když demontujete nebo montujete kola, pneumatiky nebo ventilky a vysí-
lače výstražného systému tlaku pneu-
matik, kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehlivý
servis, protože ve ntilky a vysílače vý- stražného systému tlaku pneumatik se
mohou při chybném zacházení poško-
dit.
Když nelze nastartovat
motor
Pokud nelze nastartovat motor,
ačkoliv dodržujete správný po-
stup ( S.289, 291), zvažte kaž-
dý z následujících bodů.
Motor nelze nastartovat,
i když startér funguje nor-
málně
Startér se protáčí pomalu,
osvětlení interiéru a světlo-
mety svítí slabě nebo hou-
kačka nehouká nebo houká
slabě

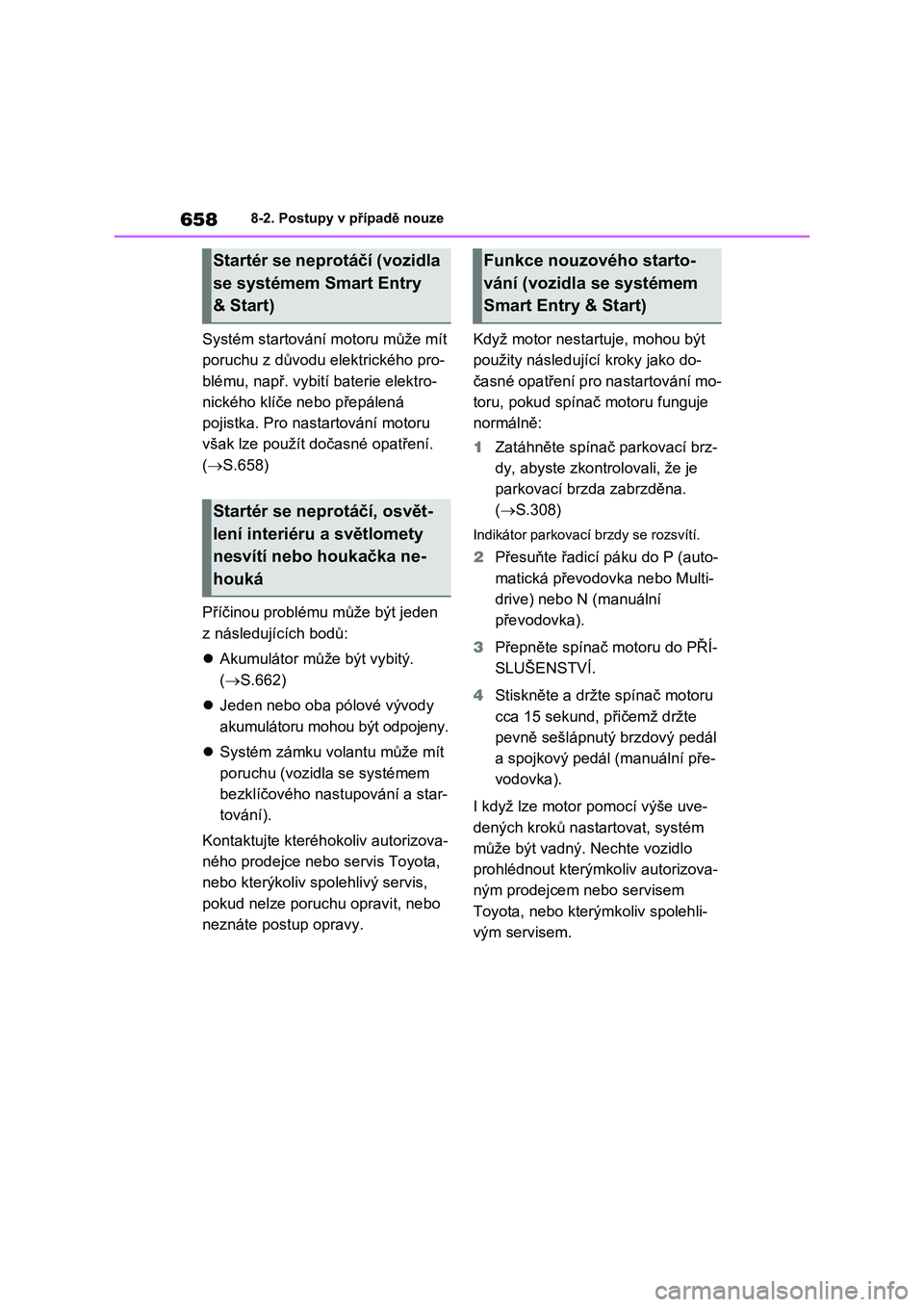

6588-2. Postupy v případě nouze
Systém startování motoru může mít
poruchu z důvodu elektrického pro-
blému, např. vybití baterie elektro-
nického klíče nebo přepálená
pojistka. Pro nastartování motoru
však lze použít dočasné opatření.
(S.658)
Příčinou problému může být jeden
z následujících bodů:
Akumulátor může být vybitý.
(S.662)
Jeden nebo oba pólové vývody
akumulátoru mohou být odpojeny.
Systém zámku volantu může mít
poruchu (vozidla se systémem
bezklíčového nastupování a star-
tování).
Kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis,
pokud nelze poruchu opravit, nebo
neznáte postup opravy.Když motor nestartuje, mohou být
použity následující kroky jako do-
časné opatření pro nastartování mo-
toru, pokud spínač motoru funguje
normálně:
1Zatáhněte spínač parkovací brz-
dy, abyste zkontrolovali, že je
parkovací brzda zabrzděna.
(S.308)
Indikátor parkovací brzdy se rozsvítí.
2Přesuňte řadicí páku do P (auto-
matická převodovka nebo Multi-
drive) nebo N (manuální
převodovka).
3Přepněte spínač motoru do PŘÍ-
SLUŠENSTVÍ.
4Stiskněte a držte spínač motoru
cca 15 sekund, přičemž držte
pevně sešlápnutý brzdový pedál
a spojkový pedál (manuální pře-
vodovka).
I když lze motor pomocí výše uve-
dených kroků nastartovat, systém
může být vadný. Nechte vozidlo
prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli-
vým servisem.
Startér se neprotáčí (vozidla
se systémem Smart Entry
& Start)
Startér se neprotáčí, osvět-
lení interiéru a světlomety
nesvítí nebo houkačka ne-
houká
Funkce nouzového starto-
vání (vozidla se systémem
Smart Entry & Start)

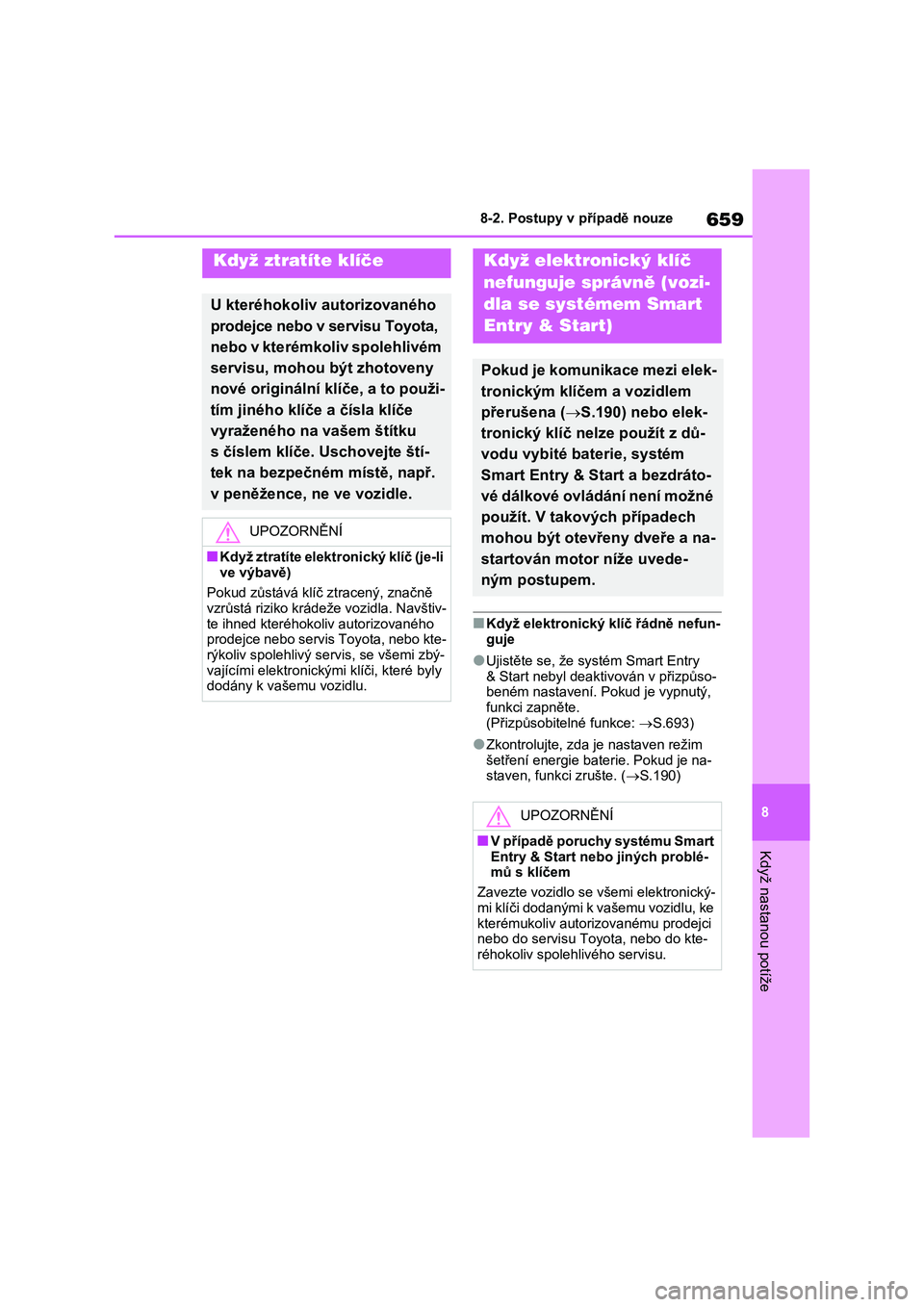

659
8
8-2. Postupy v případě nouze
Když nastanou potíže
■Když elektronický klíč řádně nefun-
guje
●Ujistěte se, že systém Smart Entry
& Start nebyl deak tivován v přizpůso- beném nastavení. Pokud je vypnutý,
funkci zapněte.
(Přizpůsobitelné funkce: S.693)
●Zkontrolujte, zda je nastaven režim
šetření energie bater ie. Pokud je na- staven, funkci zrušte. ( S.190)
Když ztratíte klíče
U kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém
servisu, mohou být zhotoveny
nové originální klíče, a to použi-
tím jiného klíče a čísla klíče
vyraženého na vašem štítku
s číslem klíče. Uschovejte ští-
tek na bezpečném místě, např.
v peněžence, ne ve vozidle.
UPOZORNĚNÍ
■Když ztratíte elektronický klíč (je-li
ve výbavě)
Pokud zůstává klíč ztracený, značně vzrůstá riziko kráde že vozidla. Navštiv-
te ihned kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kte- rýkoliv spolehlivý servis, se všemi zbý-
vajícími elektronickým i klíči, které byly
dodány k vašemu vozidlu.
Když elektronický klíč
nefunguje správně (vozi-
dla se systémem Smart
Entry & Start)
Pokud je komunikace mezi elek-
tronickým klíčem a vozidlem
přerušena ( S.190) nebo elek-
tronický klíč nelze použít z dů-
vodu vybité baterie, systém
Smart Entry & Start a bezdráto-
vé dálkové ovládání není možné
použít. V takových případech
mohou být otevřeny dveře a na-
startován motor níže uvede-
ným postupem.
UPOZORNĚNÍ
■V případě poruchy systému Smart
Entry & Start nebo jiných problé-
mů s klíčem
Zavezte vozidlo se všemi elektronický-
mi klíči dodanými k vašemu vozidlu, ke
kterémukoliv autoriz ovanému prodejci nebo do servisu Toy ota, nebo do kte-
réhokoliv spolehlivého servisu.

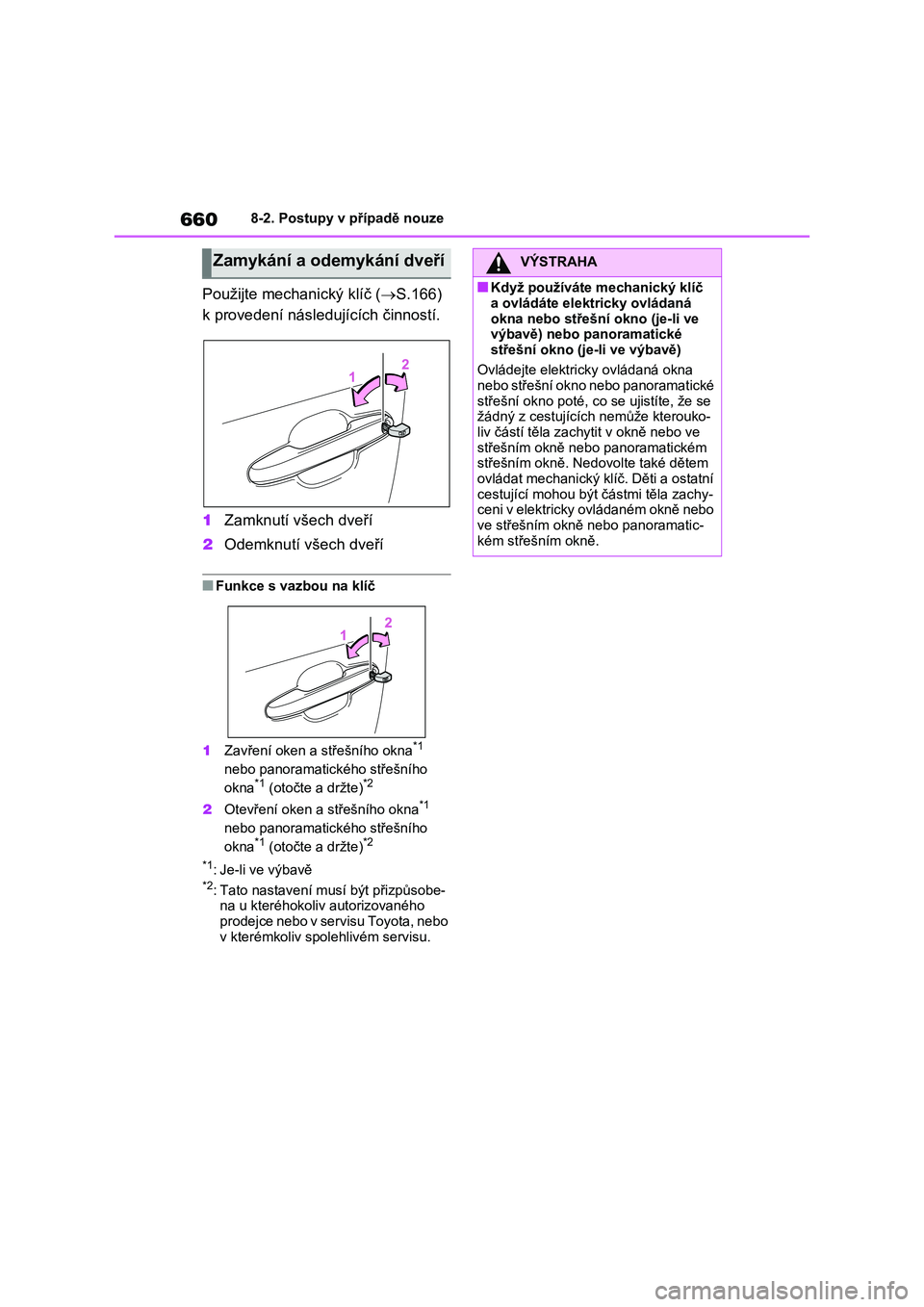

6608-2. Postupy v případě nouze
Použijte mechanický klíč (S.166)
k provedení následujících činností.
1 Zamknutí všech dveří
2 Odemknutí všech dveří
■Funkce s vazbou na klíč
1 Zavření oken a střešního okna*1
nebo panoramatického střešního
okna*1 (otočte a držte)*2
2 Otevření oken a střešního okna*1
nebo panoramatického střešního
okna*1 (otočte a držte)*2
*1: Je-li ve výbavě*2: Tato nastavení musí být přizpůsobe- na u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
Zamykání a odemykání dveříVÝSTRAHA
■Když používáte mechanický klíč
a ovládáte elektricky ovládaná
okna nebo střešní okno (je-li ve výbavě) nebo panoramatické
střešní okno (je -li ve výbavě)
Ovládejte elektricky ovládaná okna nebo střešní okno nebo panoramatické
střešní okno poté, co se ujistíte, že se
žádný z cestujícíc h nemůže kterouko-
liv částí těla zachytit v okně nebo ve střešním okně nebo panoramatickém
střešním okně. Ne dovolte také dětem
ovládat mechanický klíč. Děti a ostatní cestující mohou být částmi těla zachy-
ceni v elektricky ovládaném okně nebo
ve střešním okně nebo panoramatic- kém střešním okně.
