TOYOTA RAV4 2020 Návod na použití (in Czech)

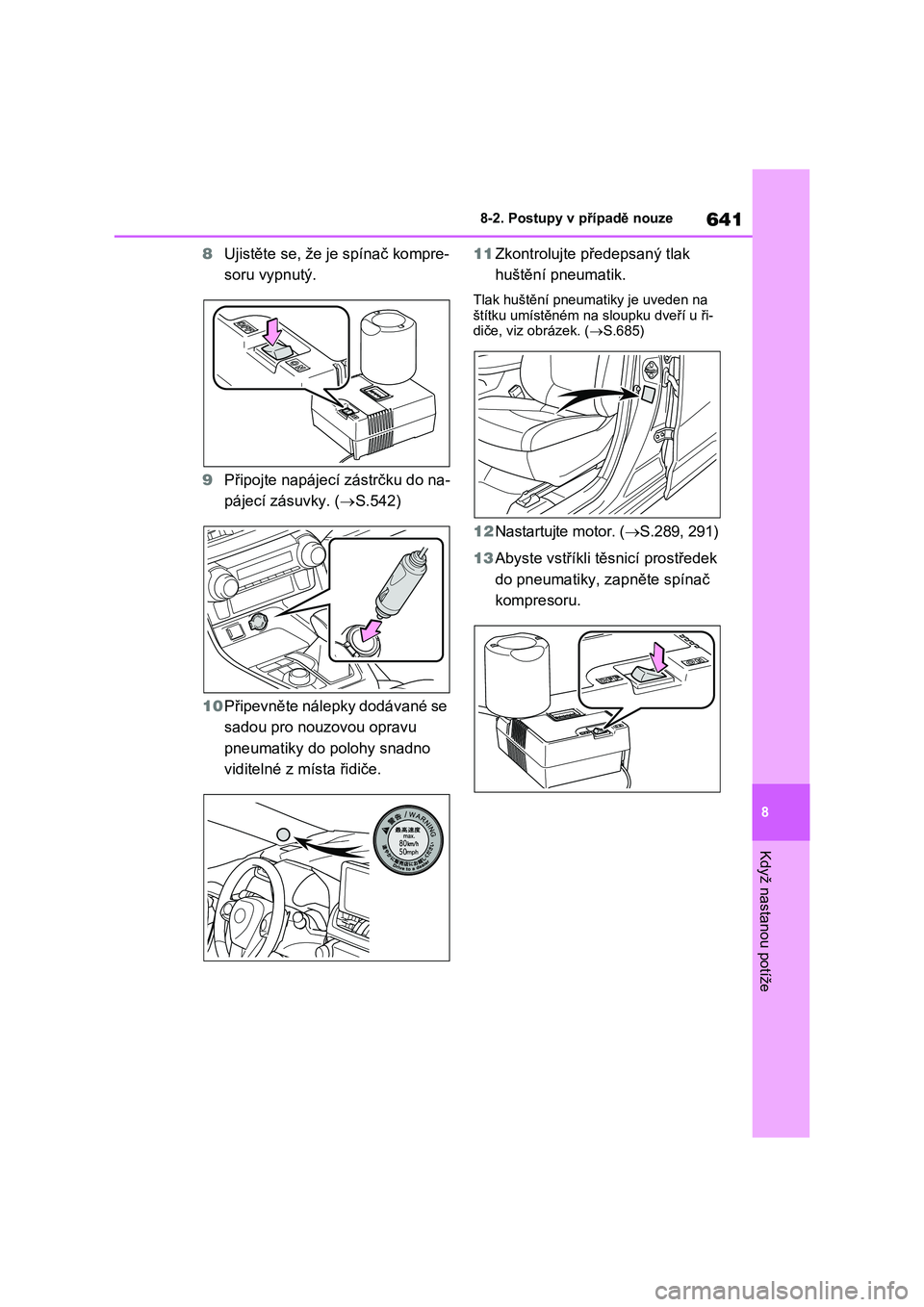

641
8
8-2. Postupy v případě nouze
Když nastanou potíže
8 Ujistěte se, že je spínač kompre-
soru vypnutý.
9 Připojte napájecí zástrčku do na-
pájecí zásuvky. ( S.542)
10 Připevněte nálepky dodávané se
sadou pro nouzovou opravu
pneumatiky do polohy snadno
viditelné z místa řidiče.
11 Zkontrolujte předepsaný tlak
huštění pneumatik.
Tlak huštění pneum atiky je uveden na
štítku umístěném na sloupku dveří u ři- diče, viz obrázek. ( S.685)
12Nastartujte motor. (S.289, 291)
13 Abyste vstříkli těsnicí prostředek
do pneumatiky, zapněte spínač
kompresoru.

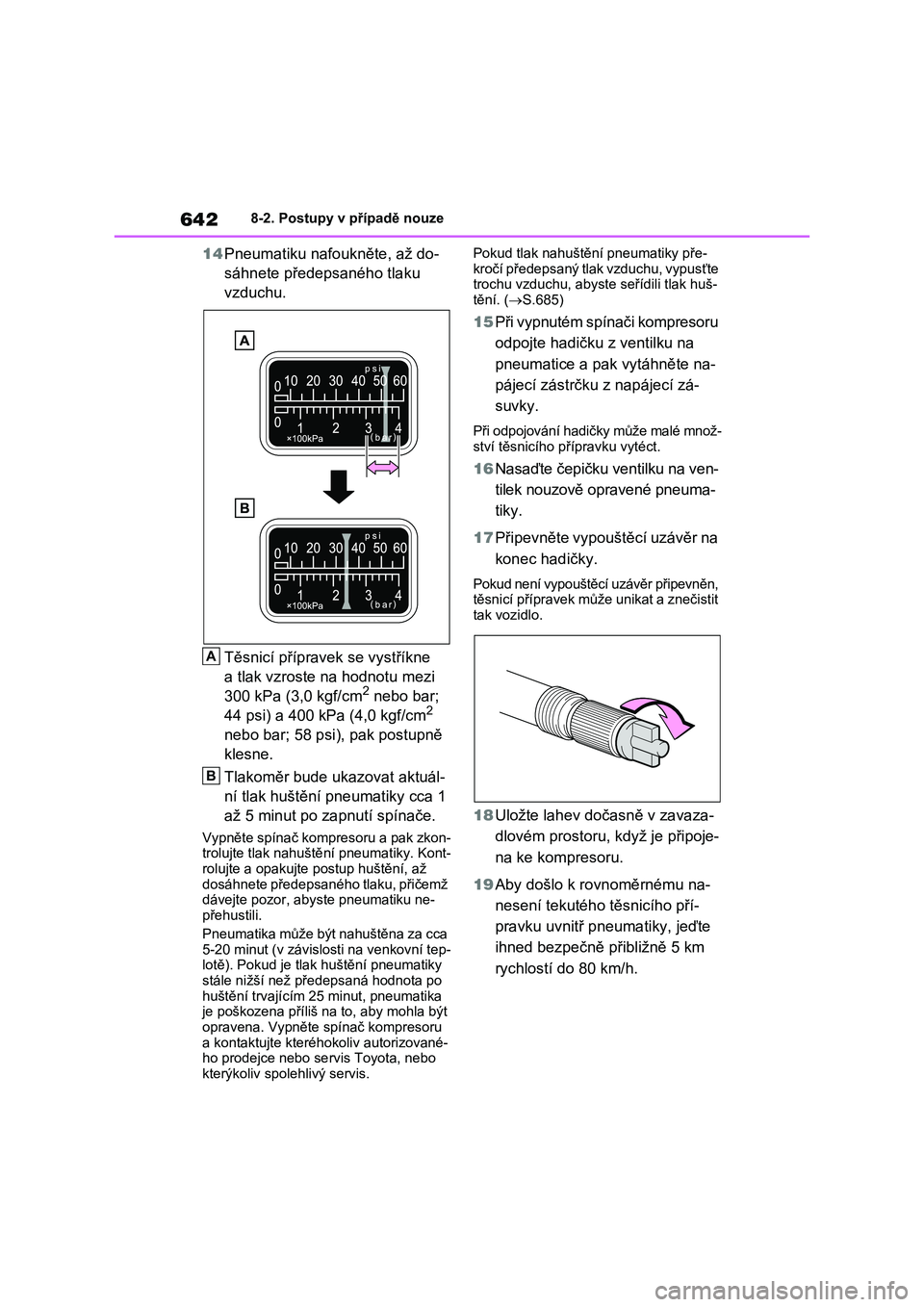

6428-2. Postupy v případě nouze
14Pneumatiku nafoukněte, až do-
sáhnete předepsaného tlaku
vzduchu.
Těsnicí přípravek se vystříkne
a tlak vzroste na hodnotu mezi
300 kPa (3,0 kgf/cm2 nebo bar;
44 psi) a 400 kPa (4,0 kgf/cm2
nebo bar; 58 psi), pak postupně
klesne.
Tlakoměr bude ukazovat aktuál-
ní tlak huštění pneumatiky cca 1
až 5 minut po za pnutí spínače.
Vypněte spínač kompresoru a pak zkon-
trolujte tlak nahuště ní pneumatiky. Kont- rolujte a opakujte postup huštění, až
dosáhnete předepsaného tlaku, přičemž
dávejte pozor, aby ste pneumatiku ne- přehustili.
Pneumatika může být nahuštěna za cca
5-20 minut (v závislosti na venkovní tep-
lotě). Pokud je tlak huštění pneumatiky stále nižší než předepsaná hodnota po
huštění trvajícím 25 minut, pneumatika
je poškozena příliš na to, aby mohla být opravena. Vypněte spínač kompresoru
a kontaktujte kteréhokoliv autorizované-
ho prodejce nebo se rvis Toyota, nebo kterýkoliv spolehlivý servis.
Pokud tlak nahuštění pneumatiky pře-
kročí předepsaný tlak vzduchu, vypusťte trochu vzduchu, abyste seřídili tlak huš-
tění. ( S.685)
15Při vypnutém spínači kompresoru
odpojte hadičku z ventilku na
pneumatice a pak vytáhněte na-
pájecí zástrčku z napájecí zá-
suvky.
Při odpojování hadičky může malé množ-
ství těsnicího přípravku vytéct.
16 Nasaďte čepičku ventilku na ven-
tilek nouzově opravené pneuma-
tiky.
17 Připevněte vypouštěcí uzávěr na
konec hadičky.
Pokud není vypouštěcí uzávěr připevněn,
těsnicí přípravek může unikat a znečistit tak vozidlo.
18 Uložte lahev dočasně v zavaza-
dlovém prostoru, když je připoje-
na ke kompresoru.
19 Aby došlo k rovnoměrnému na-
nesení tekutého těsnicího pří-
pravku uvnitř pneumatiky, jeďte
ihned bezpečně přibližně 5 km
rychlostí do 80 km/h.
A
B

643
8
8-2. Postupy v případě nouze
Když nastanou potíže

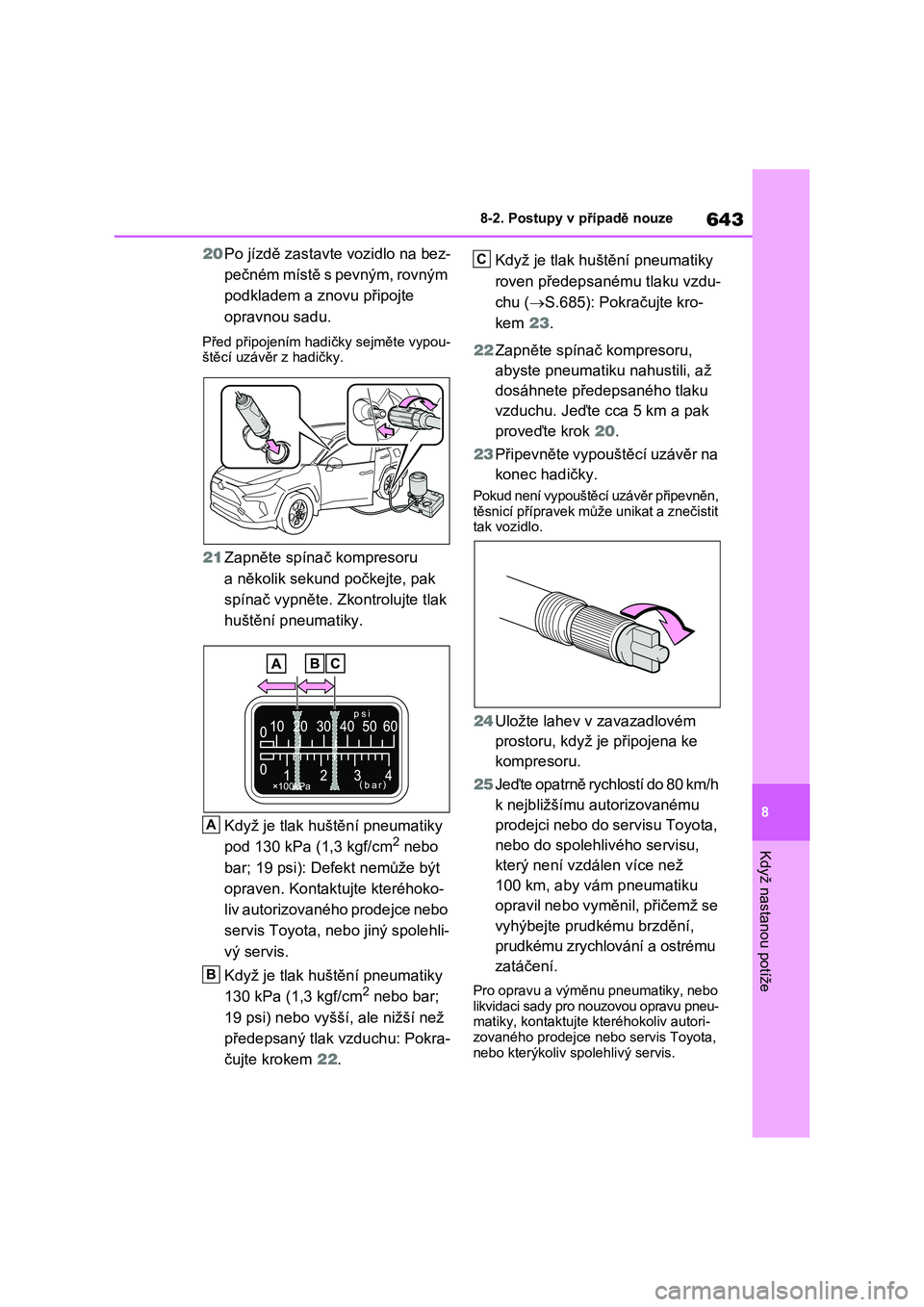

20 Po jízdě zastavte vozidlo na bez-
pečném místě s pevným, rovným
podkladem a znovu připojte
opravnou sadu.
Před připojením hadi čky sejměte vypou-
štěcí uzávěr z hadičky.
21 Zapněte spínač kompresoru
a několik sekund počkejte, pak
spínač vypněte. Zkontrolujte tlak
huštění pneumatiky.
Když je tlak huštění pneumatiky
pod 130 kPa (1,3 kgf/cm2 nebo
bar; 19 psi): Defekt nemůže být
opraven. Kontaktujte kteréhoko-
liv autorizovaného prodejce nebo
servis Toyota, nebo jiný spolehli-
vý servis.
Když je tlak huštění pneumatiky
130 kPa (1,3 kgf/cm2 nebo bar;
19 psi) nebo vyšší, ale nižší než
předepsaný tlak vzduchu: Pokra-
čujte krokem 22.
Když je tlak huštění pneumatiky
roven předepsanému tlaku vzdu-
chu ( S.685): Pokračujte kro-
kem 23.
22 Zapněte spínač kompresoru,
abyste pneumatiku nahustili, až
dosáhnete předepsaného tlaku
vzduchu. Jeďte cca 5 km a pak
proveďte krok 20.
23 Připevněte vypouštěcí uzávěr na
konec hadičky.
Pokud není vypouštěcí uzávěr připevněn,
těsnicí přípravek může unikat a znečistit tak vozidlo.
24 Uložte lahev v zavazadlovém
prostoru, když je připojena ke
kompresoru.
25 Jeďte opatrně rychlostí do 80 km/h
k nejbližšímu autorizovanému
prodejci nebo do servisu Toyota,
nebo do spolehlivého servisu,
který není vzdálen více než
100 km, aby vám pneumatiku
opravil nebo vyměnil, přičemž se
vyhýbejte prudk ému brzdění,
prudkému zrychlování a ostrému
zatáčení.
Pro opravu a výměnu pneumatiky, nebo
likvidaci sady pro nouzovou opravu pneu- matiky, kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
A
B
C

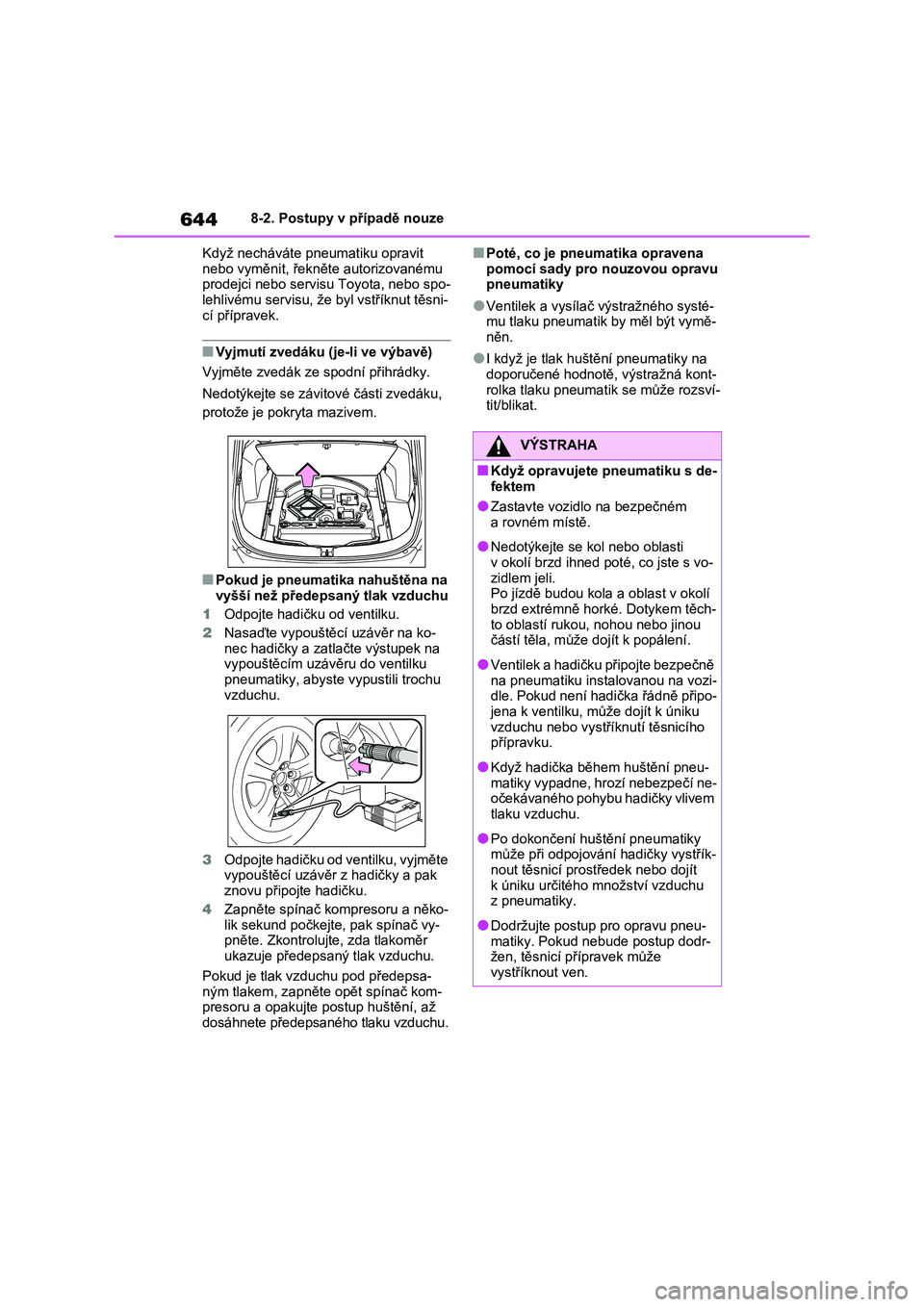

6448-2. Postupy v případě nouze
Když necháváte pneumatiku opravit
nebo vyměnit, řekněte autorizovanému prodejci nebo servisu Toyota, nebo spo-
lehlivému servisu, že byl vstříknut těsni-
cí přípravek.
■Vyjmutí zvedáku (je-li ve výbavě)
Vyjměte zvedák ze s podní přihrádky.
Nedotýkejte se závitov é části zvedáku,
protože je pokryta mazivem.
■Pokud je pneumatika nahuštěna na
vyšší než předepsaný tlak vzduchu
1 Odpojte hadičku od ventilku.
2 Nasaďte vypouštěcí uzávěr na ko- nec hadičky a zatlačte výstupek na
vypouštěcím uzáv ěru do ventilku
pneumatiky, abyst e vypustili trochu vzduchu.
3 Odpojte hadičku od ventilku, vyjměte
vypouštěcí uzávě r z hadičky a pak znovu připojte hadičku.
4 Zapněte spínač kompresoru a něko-
lik sekund počkejte, pak spínač vy-
pněte. Zkontrolujt e, zda tlakoměr ukazuje předepsaný tlak vzduchu.
Pokud je tlak vzduchu pod předepsa-
ným tlakem, zapněte opět spínač kom- presoru a opakujte postup huštění, až
dosáhnete předepsaného tlaku vzduchu.
■Poté, co je pneumatika opravena
pomocí sady pro nouzovou opravu pneumatiky
●Ventilek a vysílač výstražného systé- mu tlaku pneumatik by měl být vymě-
něn.
●I když je tlak huštění pneumatiky na
doporučené hodnotě, výstražná kont-
rolka tlaku pneumatik se může rozsví- tit/blikat.
VÝSTRAHA
■Když opravujete pneumatiku s de-
fektem
●Zastavte vozidlo na bezpečném a rovném místě.
●Nedotýkejte se kol nebo oblasti
v okolí brzd ihned poté, co jste s vo- zidlem jeli.
Po jízdě budou kola a oblast v okolí
brzd extrémně hork é. Dotykem těch- to oblastí rukou, nohou nebo jinou
částí těla, může dojít k popálení.
●Ventilek a hadičku připojte bezpečně na pneumatiku instalovanou na vozi-
dle. Pokud není hadička řádně připo-
jena k ventilku, může dojít k úniku vzduchu nebo vystříknutí těsnicího
přípravku.
●Když hadička během huštění pneu- matiky vypadne, hrozí nebezpečí ne-
očekávaného pohybu hadičky vlivem
tlaku vzduchu.
●Po dokončení huštění pneumatiky
může při odpojov ání hadičky vystřík-
nout těsnicí prost ředek nebo dojít k úniku určitého množství vzduchu
z pneumatiky.
●Dodržujte postup pro opravu pneu- matiky. Pokud nebude postup dodr-
žen, těsnicí přípravek může
vystříknout ven.

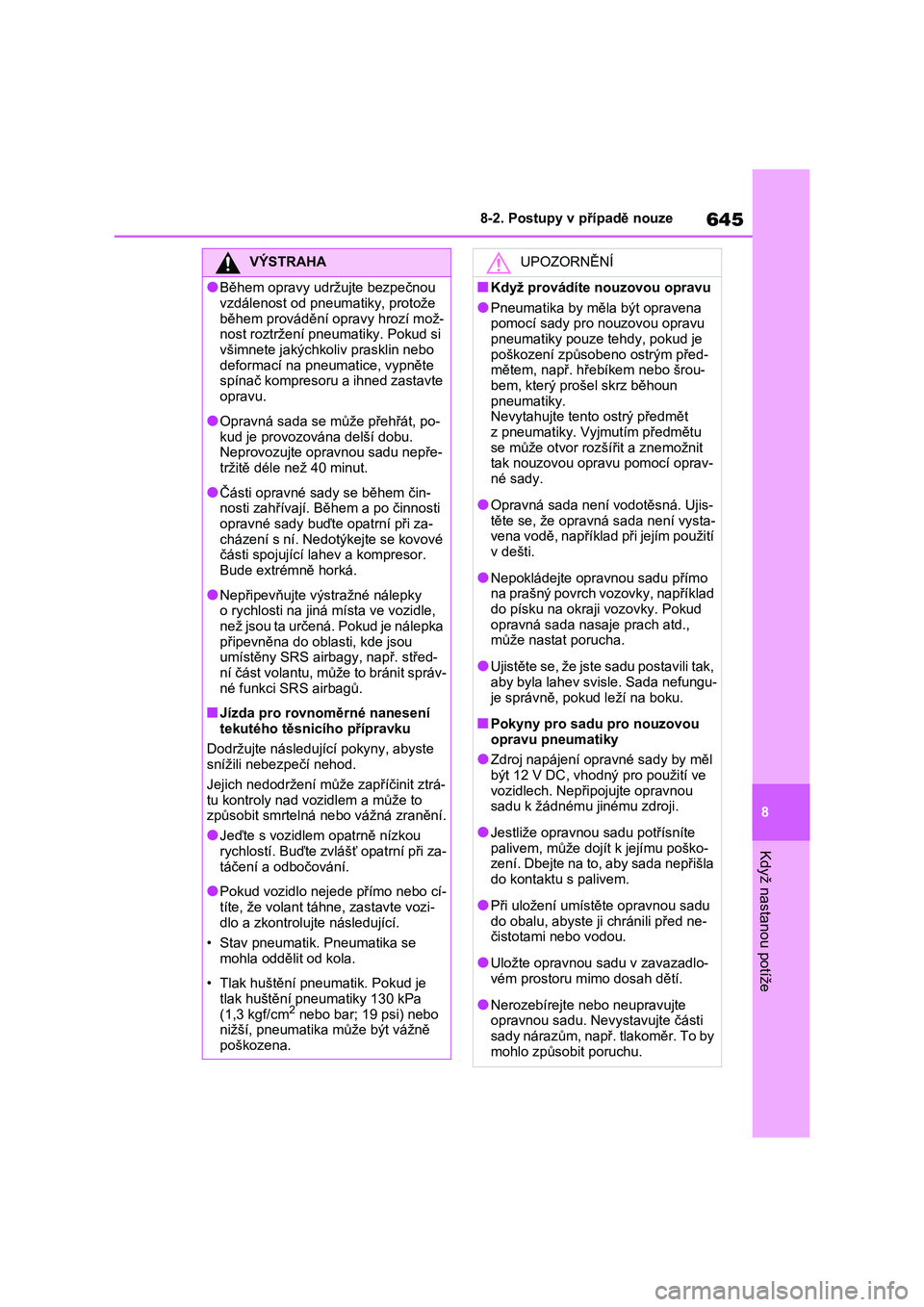

645
8
8-2. Postupy v případě nouze
Když nastanou potíže
VÝSTRAHA
●Během opravy udržujte bezpečnou
vzdálenost od pneumatiky, protože
během provádění opravy hrozí mož- nost roztržení pneumatiky. Pokud si
všimnete jakýchkoli v prasklin nebo
deformací na pneumatice, vypněte spínač kompresoru a ihned zastavte
opravu.
●Opravná sada se může přehřát, po-
kud je provozována delší dobu. Neprovozujte opr avnou sadu nepře-
tržitě déle než 40 minut.
●Části opravné sady se během čin- nosti zahřívají. Během a po činnosti
opravné sady buďte opatrní při za-
cházení s ní. Nedot ýkejte se kovové části spojující lahev a kompresor.
Bude extrémně horká.
●Nepřipevňuj te výstražné nálepky o rychlosti na jiná místa ve vozidle,
než jsou ta určená. Pokud je nálepka
připevněna do oblasti, kde jsou umístěny SRS airbagy, např. střed-
ní část volantu, může to bránit správ-
né funkci SRS airbagů.
■Jízda pro rovnoměrné nanesení
tekutého těsnicího přípravku
Dodržujte následující pokyny, abyste snížili nebezpečí nehod.
Jejich nedodržení může zapříčinit ztrá-
tu kontroly nad vozidlem a může to způsobit smrtelná ne bo vážná zranění.
●Jeďte s vozidlem opatrně nízkou
rychlostí. Buďte zvlášť opatrní při za- táčení a odbočování.
●Pokud vozidlo nejede přímo nebo cí-
títe, že volant táhne, zastavte vozi- dlo a zkontrolujte následující.
• Stav pneumatik. Pneumatika se
mohla oddělit od kola.
• Tlak huštění pneumatik. Pokud je
tlak huštění pneumatiky 130 kPa
(1,3 kgf/cm2 nebo bar; 19 psi) nebo nižší, pneumatika může být vážně
poškozena.
UPOZORNĚNÍ
■Když provádíte nouzovou opravu
●Pneumatika by mě la být opravena
pomocí sady pro n ouzovou opravu pneumatiky pouze tehdy, pokud je
poškození způsobeno ostrým před-
mětem, např. hřebíkem nebo šrou- bem, který prošel skrz běhoun
pneumatiky.
Nevytahujte tento ostrý předmět
z pneumatiky. Vyjmutím předmětu se může otvor rozš ířit a znemožnit
tak nouzovou opravu pomocí oprav-
né sady.
●Opravná sada není vodotěsná. Ujis-
těte se, že opravná sada není vysta- vena vodě, například při jejím použití
v dešti.
●Nepokládejte opravnou sadu přímo
na prašný povrch vozovky, například
do písku na okraji vozovky. Pokud opravná sada nasaje prach atd.,
může nastat porucha.
●Ujistěte se, že jste sadu postavili tak,
aby byla lahev svisle. Sada nefungu-
je správně, pokud leží na boku.
■Pokyny pro sadu pro nouzovou
opravu pneumatiky
●Zdroj napájení opravné sady by měl
být 12 V DC, vhodný pro použití ve
vozidlech. Nepřipojujte opravnou sadu k žádnému jinému zdroji.
●Jestliže opravnou sadu potřísníte palivem, může dojít k jejímu poško-
zení. Dbejte na to, aby sada nepřišla
do kontaktu s palivem.
●Při uložení umístěte opravnou sadu
do obalu, abyste ji chránili před ne- čistotami nebo vodou.
●Uložte opravnou s adu v zavazadlo- vém prostoru mimo dosah dětí.
●Nerozebírejte nebo neupravujte opravnou sadu. Nevystavujte části
sady nárazům, např. tlakoměr. To by
mohlo způsobit poruchu.

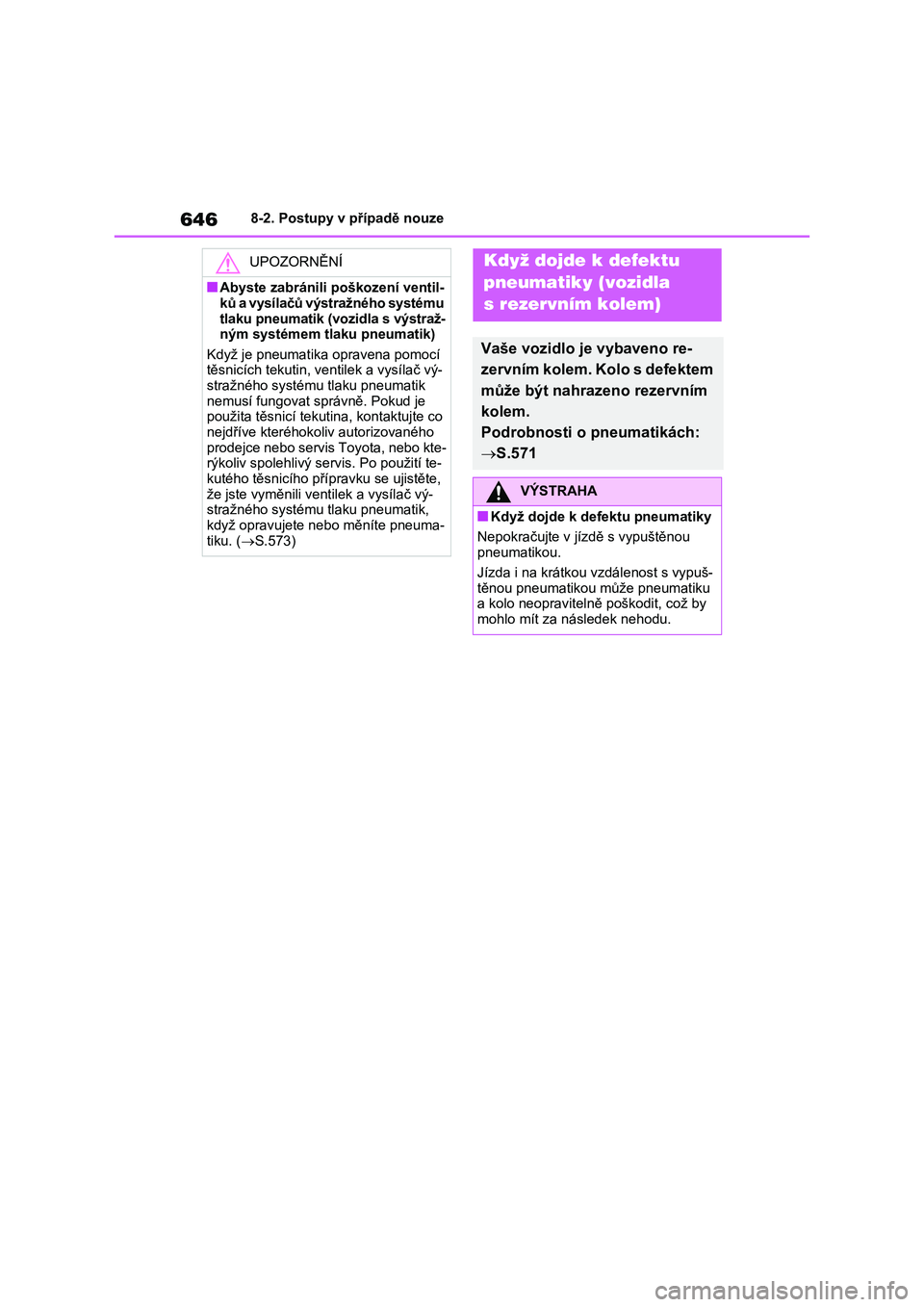

6468-2. Postupy v případě nouze
UPOZORNĚNÍ
■Abyste zabránili poškození ventil-
ků a vysílačů výstražného systému
tlaku pneumatik (vozidla s výstraž- ným systémem tlaku pneumatik)
Když je pneumatika opravena pomocí
těsnicích tekutin, v entilek a vysílač vý- stražného systému tlaku pneumatik
nemusí fungovat správně. Pokud je
použita těsnicí tekut ina, kontaktujte co
nejdříve kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis. Po použití te-
kutého těsnicího přípravku se ujistěte, že jste vyměnili vent ilek a vysílač vý-
stražného systému tlaku pneumatik,
když opravujete nebo měníte pneuma- tiku. ( S.573)
Když dojde k defektu
pneumatiky (vozidla
s rezervním kolem)
Vaše vozidlo je vybaveno re-
zervním kolem. Kolo s defektem
může být nahrazeno rezervním
kolem.
Podrobnosti o pneumatikách:
 S.571
VÝSTRAHA
■Když dojde k defektu pneumatiky
Nepokračujte v jíz dě s vypuštěnou pneumatikou.
Jízda i na krátkou vzdálenost s vypuš-
těnou pneumatikou může pneumatiku a kolo neopravitelně poškodit, což by
mohlo mít za následek nehodu.

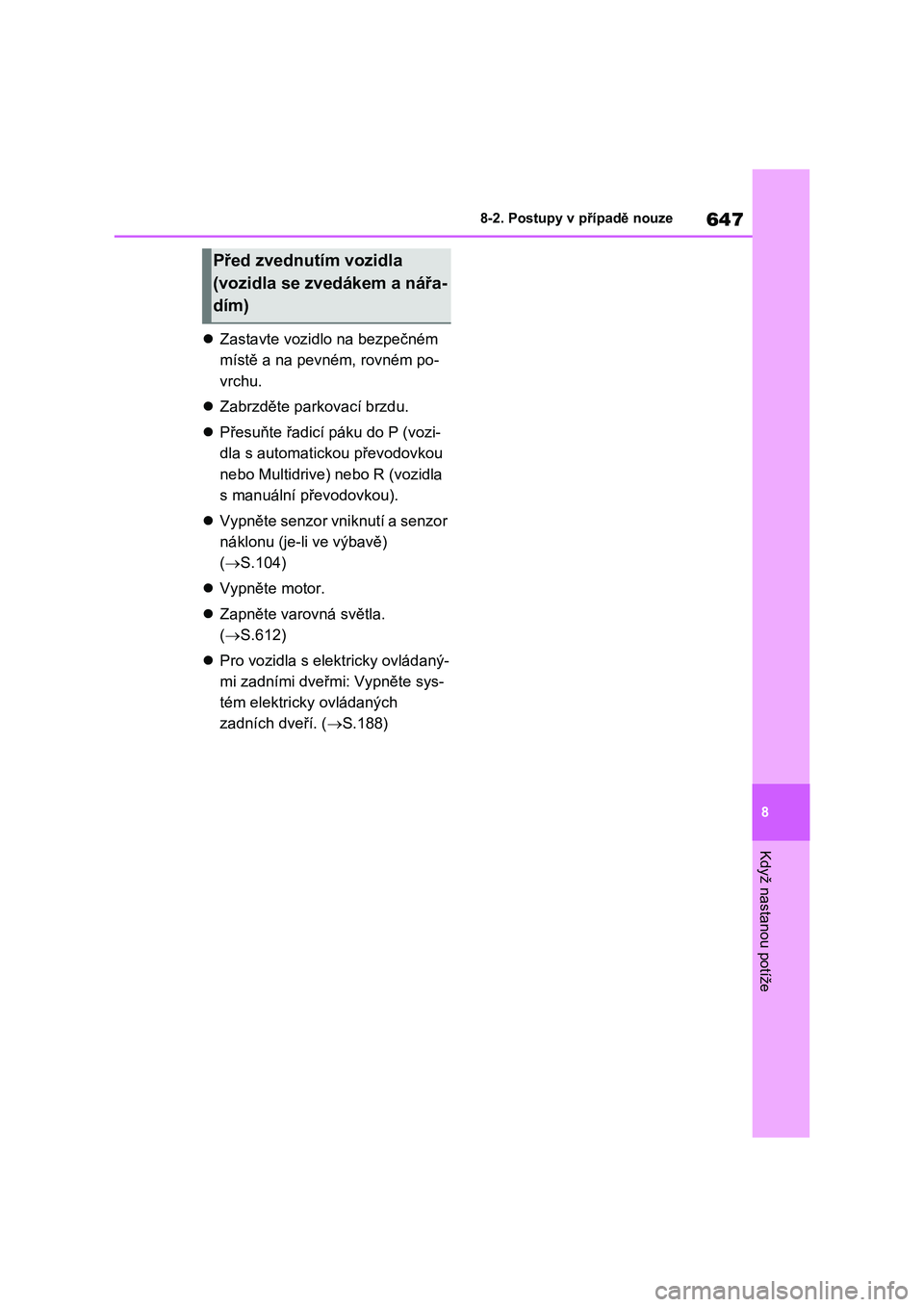

647
8 8-2. Postupy v případě nouze
Když nastanou potíže
Zastavte vozidlo na bezpečném
místě a na pevném, rovném po-
vrchu.
Zabrzděte parkovací brzdu.
Přesuňte řadicí páku do P (vozi-
dla s automatickou převodovkou
nebo Multidrive) nebo R (vozidla
s manuální převodovkou).
Vypněte senzor vniknutí a senzor
náklonu (je-li ve výbavě)
(S.104)
Vypněte motor.
Zapněte varovná světla.
(S.612)
Pro vozidla s elektricky ovládaný-
mi zadními dveřmi: Vypněte sys-
tém elektricky ovládaných
zadních dveří. (S.188)
Před zvednutím vozidla
(vozidla se zvedákem a nářa-
dím)

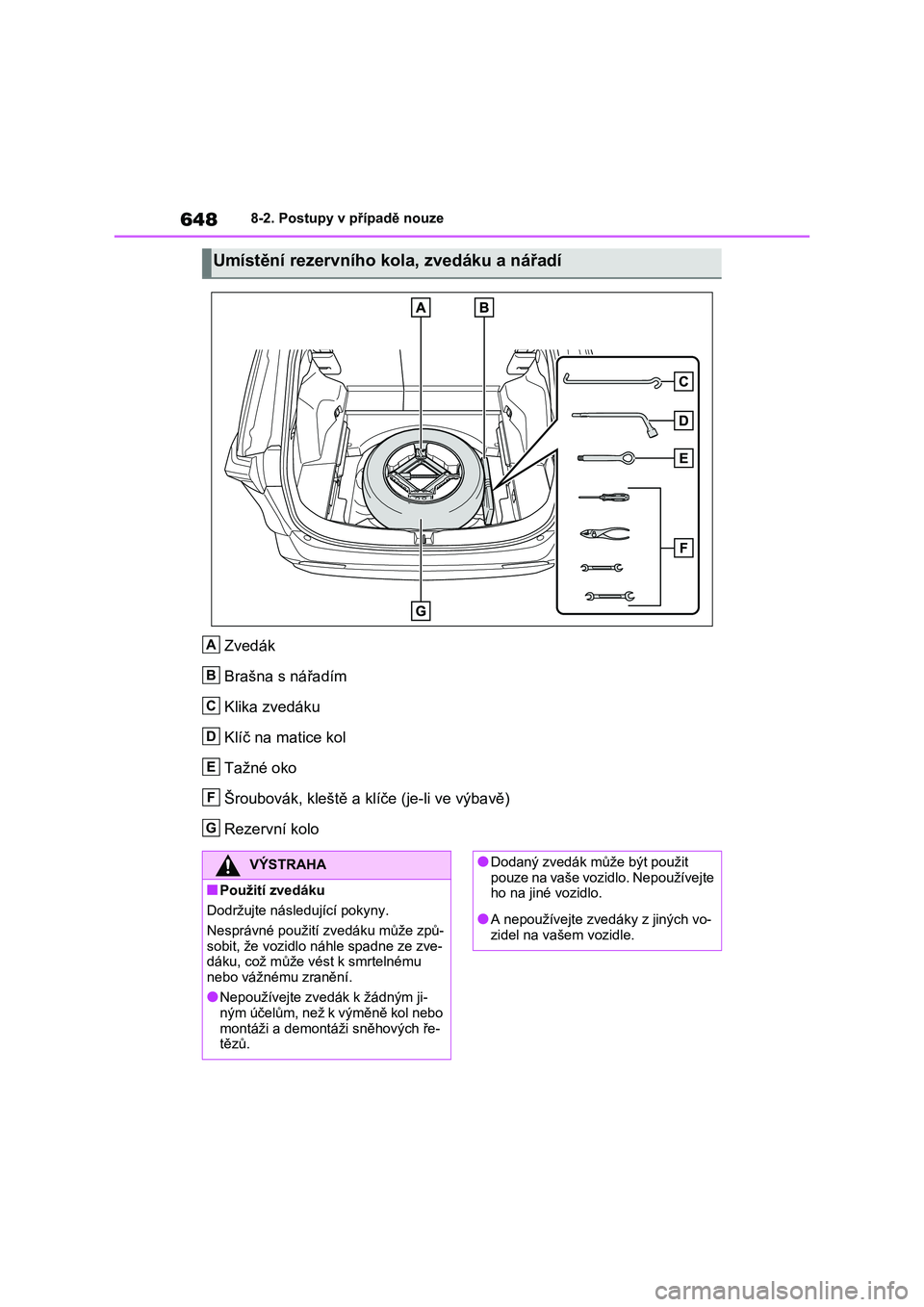

6488-2. Postupy v případě nouze
Zvedák
Brašna s nářadím
Klika zvedáku
Klíč na matice kol
Tažné oko
Šroubovák, kleště a klíče (je-li ve výbavě)
Rezervní kolo
Umístění rezervního kola, zvedáku a nářadí
A
B
C
D
E
F
G
9é675$+$
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způ-
sobit, že vozidlo náhle spadne ze zve- dáku, což může vést k smrtelnému
nebo vážnému zranění.
●Nepoužívejte zvedák k žádným ji-
ným účelům, než k výměně kol nebo montáži a demontáži sněhových ře-
tězů.
●Dodaný zvedák může být použit
pouze na vaše vozidlo. Nepoužívejte ho na jiné vozidlo.
●A nepoužívejte zvedáky z jiných vo-zidel na vašem vozidle.

649
8
8-2. Postupy v případě nouze
Když nastanou potíže
1 Vozidla bez plnohodnotného re-
zervního kola: Otevřete podlaho-
vou desku. ( S.537).
Vozidla s plnohodnotným rezervním
kolem: Vyjměte p odlahovou desku.
2 Vyjměte zvedák.
Nedotýkejte se závitové části zvedáku,
protože je pokryta mazivem.
Vyjměte brašnu s nářadím.
VÝSTRAHA
●Umístěte zvedák řá dně na místo ur-
čené ke zvedání.
●Nedávejte žádnou část těla pod vo- zidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedá-kem, nestartujte motor ani nepopo-
jíždějte s vozidlem.
●Nezvedejte vozidlo, pokud je někdo
uvnitř.
●Když zvedáte vozidlo, nedávejte žád-
né předměty na nebo pod zvedák.
●Nezvedejte vozidl o do větší výšky,
než která je pot řeba pro výměnu
kola.
●Použijte montážní s tojan, pokud je
nutné se dostat pod vozidlo.
●Zastavte vozidlo na pevném, plochém
a rovném podkladu, pevně zabrzdě- te parkovací brzdu a řadicí páku pře-
suňte do P (automa tická převodovka
nebo Multidrive) nebo R (manuální převodovka). Pokud je to nezbytné,
podložte kolo, které je diagonálně
naproti kolu, které budete měnit.
●Když vozidlo spouštíte dolů, ujistěte
se, že v blízkosti vo zidla nikdo není. Pokud jsou v blízkosti osoby, před
spuštěním je ústně varujte.
Vyjmutí zvedáku
Vyjmutí brašny s nářadím

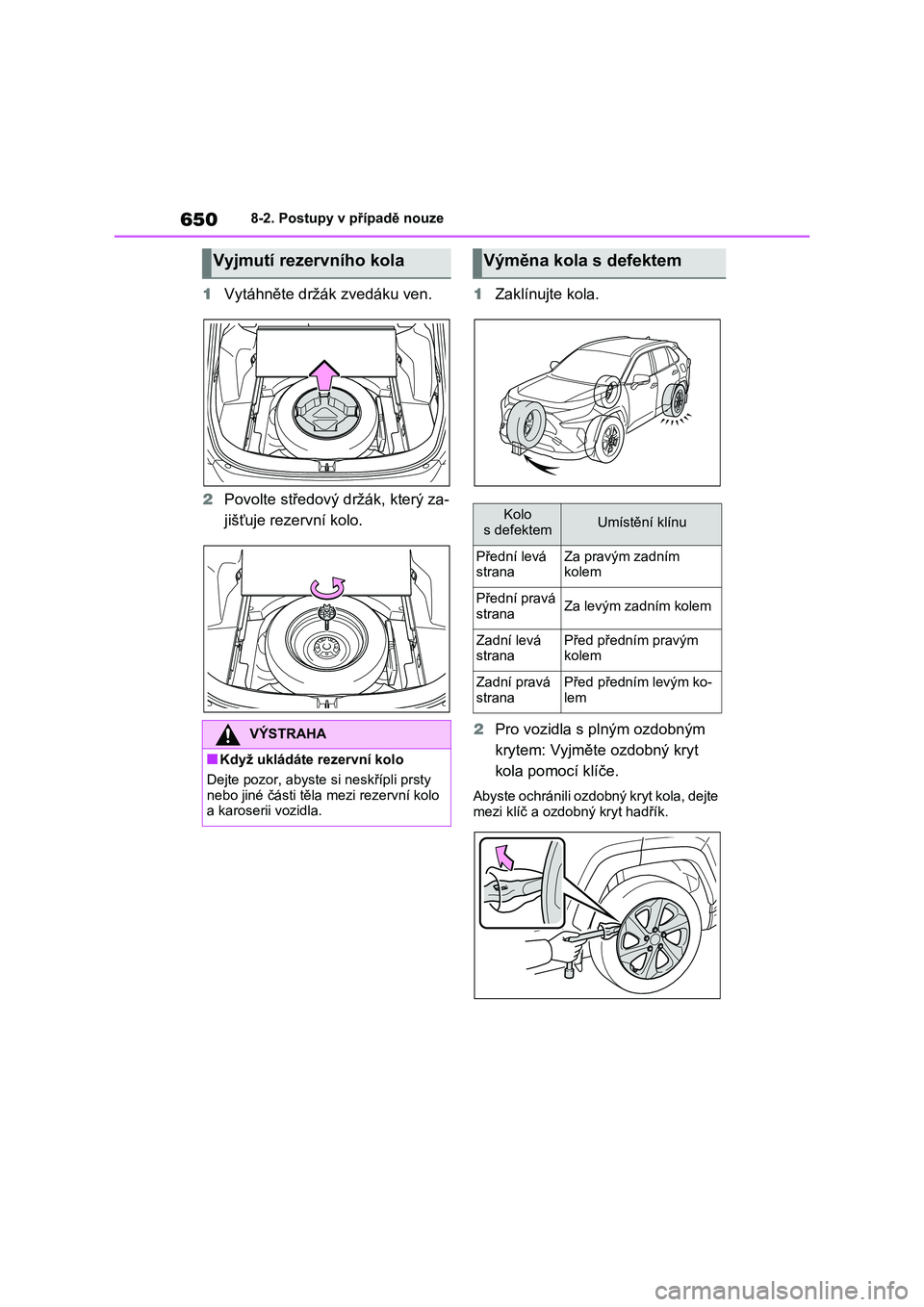

6508-2. Postupy v případě nouze
1Vytáhněte držák zvedáku ven.
2 Povolte středový držák, který za-
jišťuje rezervní kolo.
1 Zaklínujte kola.
2 Pro vozidla s plným ozdobným
krytem: Vyjměte ozdobný kryt
kola pomocí klíče.
Abyste ochránili ozdobný kryt kola, dejte mezi klíč a ozd obný kryt hadřík.
Vyjmutí rezervního kola
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty
nebo jiné části těla mezi rezervní kolo a karoserii vozidla.
Výměna kola s defektem
Kolo s defektemUmístění klínu
Přední levá stranaZa pravým zadním kolem
Přední pravá stranaZa levým zadním kolem
Zadní levá stranaPřed předním pravým kolem
Zadní pravá stranaPřed předním levým ko-lem
