Page 301 of 616

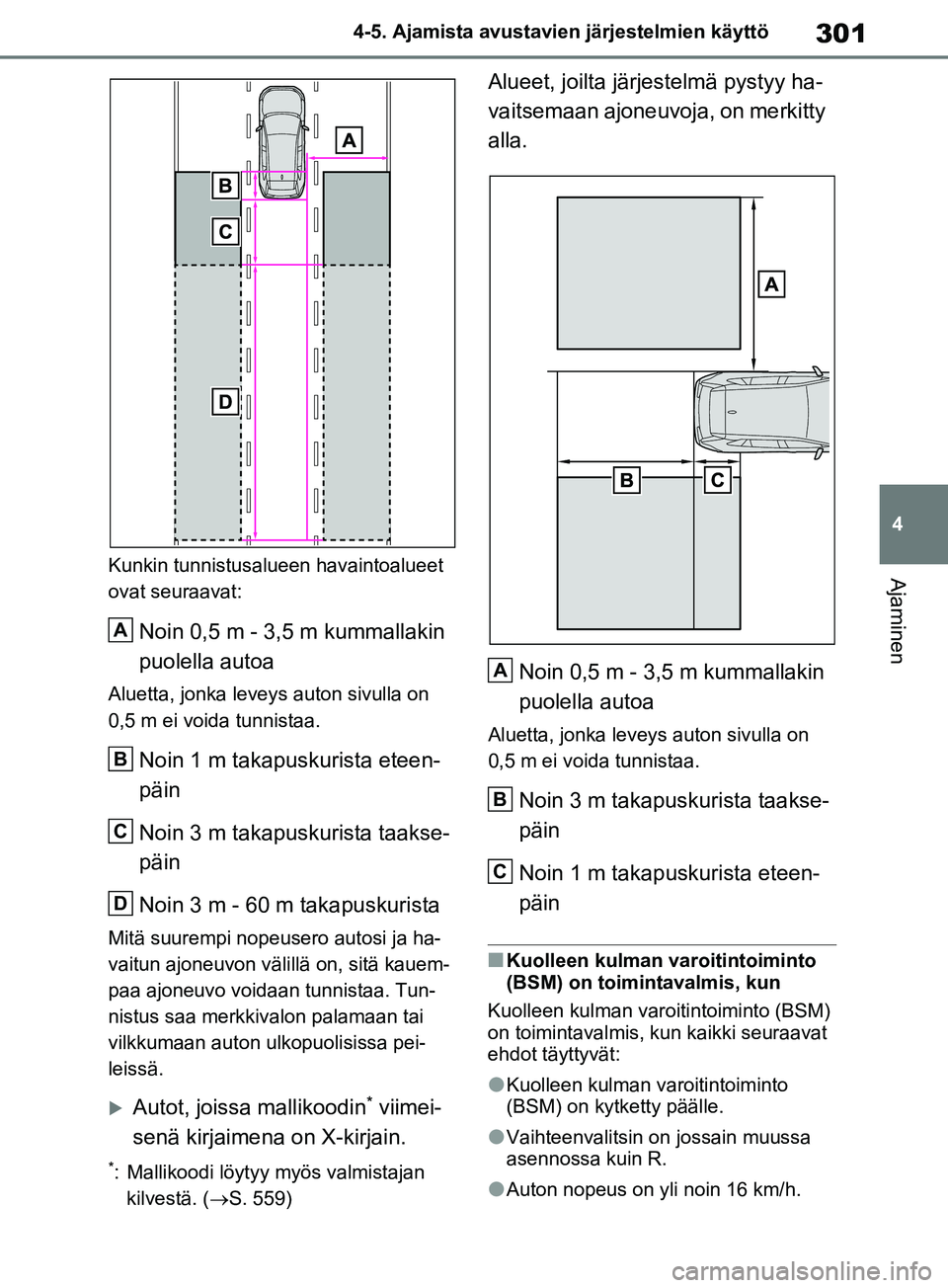

301
4
4-5. Ajamista avustavien järjestelmien käyttö
AjaminenKunkin tunnistusalueen havaintoalueet
ovat seuraavat:
Noin 0,5 m - 3,5 m kummallakin
puolella autoa
Aluetta, jonka leveys auton sivulla on
0,5 m ei voida tunnistaa.
Noin 1 m takapuskurista eteen-
päin
Noin 3 m takapuskurista taakse-
päin
Noin 3 m - 60 m takapuskurista
Mitä suurempi nopeusero autosi ja ha-
vaitun ajoneuvon välillä on, sitä kauem-
paa ajoneuvo voidaan tunnistaa. Tun-
nistus saa merkkivalon palamaan tai
vilkkumaan auton ulkopuolisissa pei-
leissä.
Autot, joissa mallikoodin* viimei-
senä kirjaimena on X-kirjain.
*: Mallikoodi löytyy myös valmistajan kilvestä. ( S. 559)
Alueet, joilta järjestelmä pystyy ha-
vaitsemaan ajoneuvoja, on merkitty
alla.
Noin 0,5 m - 3,5 m kummallakin
puolella autoa
Aluetta, jonka leveys auton sivulla on
0,5 m ei voida tunnistaa.
Noin 3 m takapuskurista taakse-
päin
Noin 1 m takapuskurista eteen-
päin
nKuolleen kulman varoitintoiminto
(BSM) on toimintavalmis, kun
Kuolleen kulman varoitintoiminto (BSM)
on toimintavalmis, ku n kaikki seuraavat
ehdot täyttyvät:
lKuolleen kulman varoitintoiminto
(BSM) on kytketty päälle.
lVaihteenvalitsin on jossain muussa
asennossa kuin R.
lAuton nopeus on yli noin 16 km/h.
A
B
C
D
A
B
C
pM_RAV4_OM_OM42D20FI.book Page 301 Friday, November 6, 2020 4:11 PM
Page 302 of 616

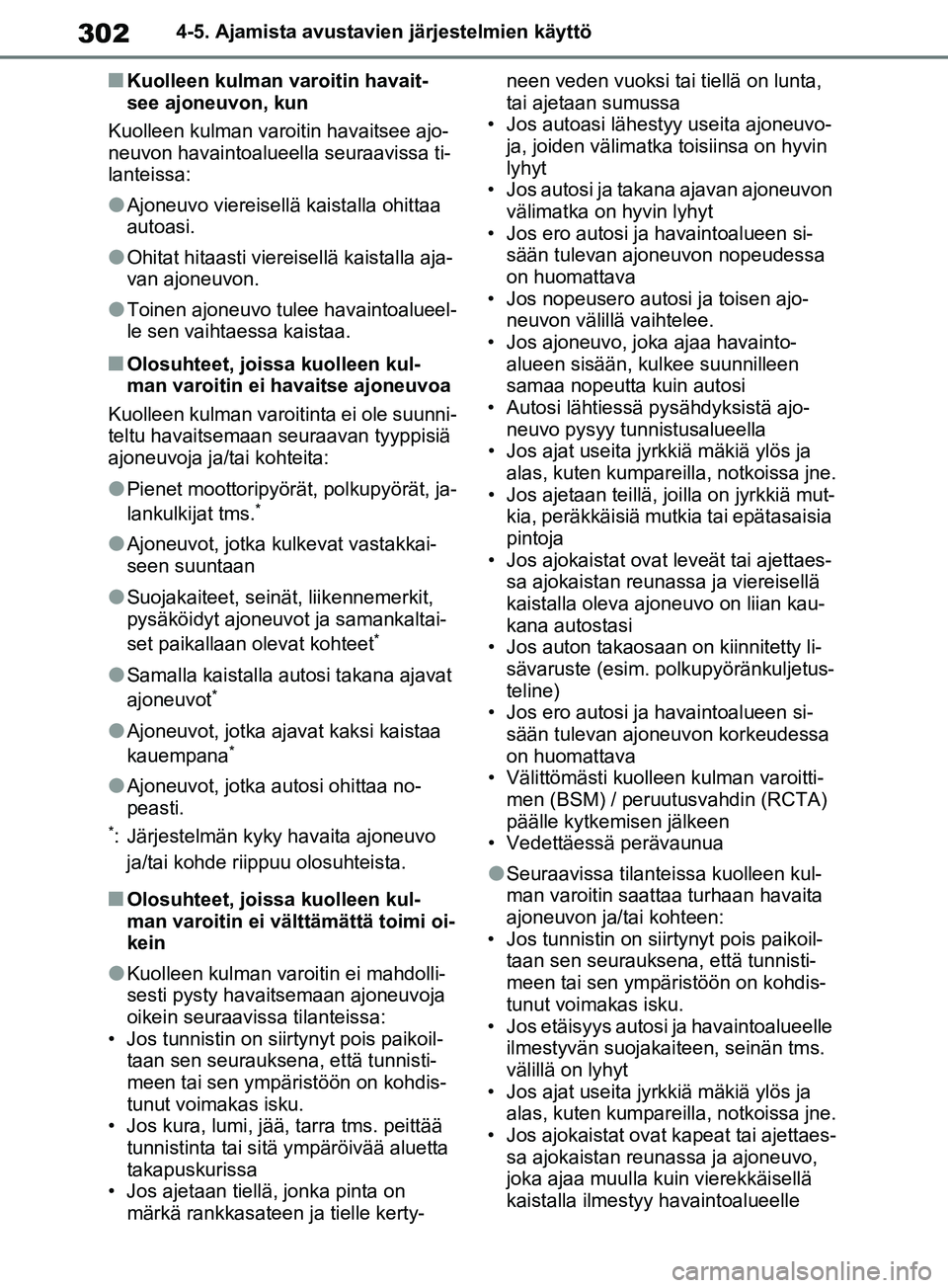

3024-5. Ajamista avustavien järjestelmien käyttö
nKuolleen kulman varoitin havait-
see ajoneuvon, kun
Kuolleen kulman varoitin havaitsee ajo-
neuvon havaintoalueella seuraavissa ti-
lanteissa:
lAjoneuvo viereisellä kaistalla ohittaa
autoasi.
lOhitat hitaasti viereisellä kaistalla aja-
van ajoneuvon.
lToinen ajoneuvo tulee havaintoalueel-
le sen vaihtaessa kaistaa.
nOlosuhteet, joissa kuolleen kul-
man varoitin ei havaitse ajoneuvoa
Kuolleen kulman varoitinta ei ole suunni-
teltu havaitsemaan seuraavan tyyppisiä
ajoneuvoja ja/tai kohteita:
lPienet moottoripyörät, polkupyörät, ja-
lankulkijat tms.*
lAjoneuvot, jotka kulkevat vastakkai-
seen suuntaan
lSuojakaiteet, seinät, liikennemerkit,
pysäköidyt ajoneuvot ja samankaltai-
set paikallaan olevat kohteet
*
lSamalla kaistalla autosi takana ajavat
ajoneuvot*
lAjoneuvot, jotka ajavat kaksi kaistaa
kauempana*
lAjoneuvot, jotka autosi ohittaa no-
peasti.
*: Järjestelmän kyky havaita ajoneuvo ja/tai kohde riippuu olosuhteista.
nOlosuhteet, joissa kuolleen kul-
man varoitin ei väl ttämättä toimi oi-
kein
lKuolleen kulman varoitin ei mahdolli-
sesti pysty havaitsemaan ajoneuvoja
oikein seuraavi ssa tilanteissa:
• Jos tunnistin on siirtynyt pois paikoil- taan sen seurauksena, että tunnisti-
meen tai sen ympäristöön on kohdis-
tunut voimakas isku.
• Jos kura, lumi, jää, tarra tms. peittää tunnistinta tai sitä ympäröivää aluetta
takapuskurissa
• Jos ajetaan tiellä, jonka pinta on märkä rankkasateen ja tielle kerty- neen veden vuoksi tai tiellä on lunta,
tai ajetaan sumussa
• Jos autoasi lähestyy useita ajoneuvo-
ja, joiden välimatka toisiinsa on hyvin
lyhyt
• Jos autosi ja takana ajavan ajoneuvon
välimatka on hyvin lyhyt
• Jos ero autosi ja havaintoalueen si- sään tulevan ajoneuvon nopeudessa
on huomattava
• Jos nopeusero autosi ja toisen ajo- neuvon välillä vaihtelee.
• Jos ajoneuvo, joka ajaa havainto- alueen sisään, kulkee suunnilleen
samaa nopeutta kuin autosi
• Autosi lähtiessä pysähdyksistä ajo- neuvo pysyy t unnistusalueella
• Jos ajat useita jyrkkiä mäkiä ylös ja
alas, kuten kumpareilla, notkoissa jne.
• Jos ajetaan teillä, joilla on jyrkkiä mut- kia, peräkkäisiä mutkia tai epätasaisia
pintoja
• Jos ajokaistat ovat leveät tai ajettaes- sa ajokaistan reunassa ja viereisellä
kaistalla oleva ajoneuvo on liian kau-
kana autostasi
• Jos auton takaosaan on kiinnitetty li-
sävaruste (esim. polkupyöränkuljetus-
teline)
• Jos ero autosi ja havaintoalueen si-
sään tulevan ajoneuvon korkeudessa
on huomattava
• Välittömästi kuolleen kulman varoitti-
men (BSM) / peruutusvahdin (RCTA)
päälle kytkemisen jälkeen
• Vedettäessä perävaunua
lSeuraavissa tilanteissa kuolleen kul-
man varoitin saattaa turhaan havaita
ajoneuvon ja/tai kohteen:
• Jos tunnistin on siirtynyt pois paikoil- taan sen seurauksena, että tunnisti-
meen tai sen ympäristöön on kohdis-
tunut voimakas isku.
• Jos etäisyys autosi ja havaintoalueelle ilmestyvän suojakaiteen, seinän tms.
välillä on lyhyt
• Jos ajat useita jyrkkiä mäkiä ylös ja alas, kuten kumpareilla, notkoissa jne.
• Jos ajokaistat ovat kapeat tai ajettaes- sa ajokaistan reunassa ja ajoneuvo,
joka ajaa muulla kuin vierekkäisellä
kaistalla ilmestyy havaintoalueelle
pM_RAV4_OM_OM42D20FI.book Page 302 Friday, November 6, 2020 4:11 PM
Page 303 of 616

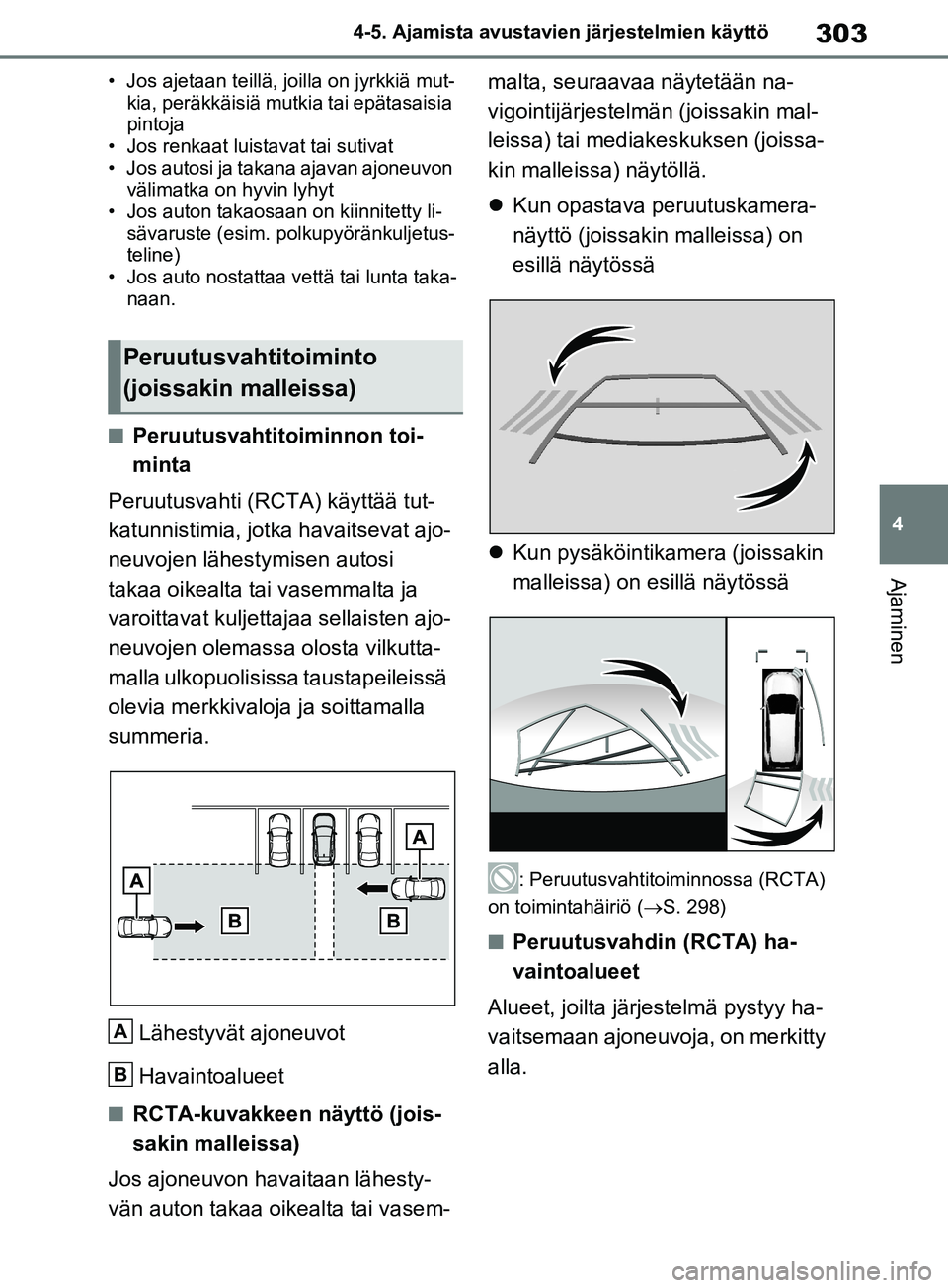

303
4
4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
• Jos ajetaan teillä, joilla on jyrkkiä mut-
kia, peräkkäisiä mutkia tai epätasaisia
pintoja
• Jos renkaat luistavat tai sutivat
• Jos autosi ja takana ajavan ajoneuvon välimatka on hyvin lyhyt
• Jos auton takaosaan on kiinnitetty li- sävaruste (esim. polkupyöränkuljetus-
teline)
• Jos auto nostattaa vettä tai lunta taka- naan.
nPeruutusvahtitoiminnon toi-
minta
Peruutusvahti (RCTA) käyttää tut-
katunnistimia, jotk a havaitsevat ajo-
neuvojen lähestymisen autosi
takaa oikealta tai vasemmalta ja
varoittavat kuljettajaa sellaisten ajo-
neuvojen olemassa olosta vilkutta-
malla ulkopuolisissa taustapeileissä
olevia merkkivaloja ja soittamalla
summeria.
Lähestyvät ajoneuvot
Havaintoalueet
nRCTA-kuvakkeen näyttö (jois-
sakin malleissa)
Jos ajoneuvon havaitaan lähesty-
vän auton takaa oikealta tai vasem- malta, seuraavaa näytetään na-
vigointijärjestelmän (joissakin mal-
leissa) tai mediak
eskuksen (joissa-
kin malleissa) näytöllä.
Kun opastava peruutuskamera-
näyttö (joissakin malleissa) on
esillä näytössä
Kun pysäköintikamera (joissakin
malleissa) on esillä näytössä
: Peruutusvahtitoiminnossa (RCTA)
on toimintahäiriö ( S. 298)
nPeruutusvahdin (RCTA) ha-
vaintoalueet
Alueet, joilta järjestelmä pystyy ha-
vaitsemaan ajoneuvoja, on merkitty
alla.
Peruutusvahtitoiminto
(joissakin malleissa)
A
B
pM_RAV4_OM_OM42D20FI.book Page 303 Friday, November 6, 2020 4:11 PM
Page 304 of 616

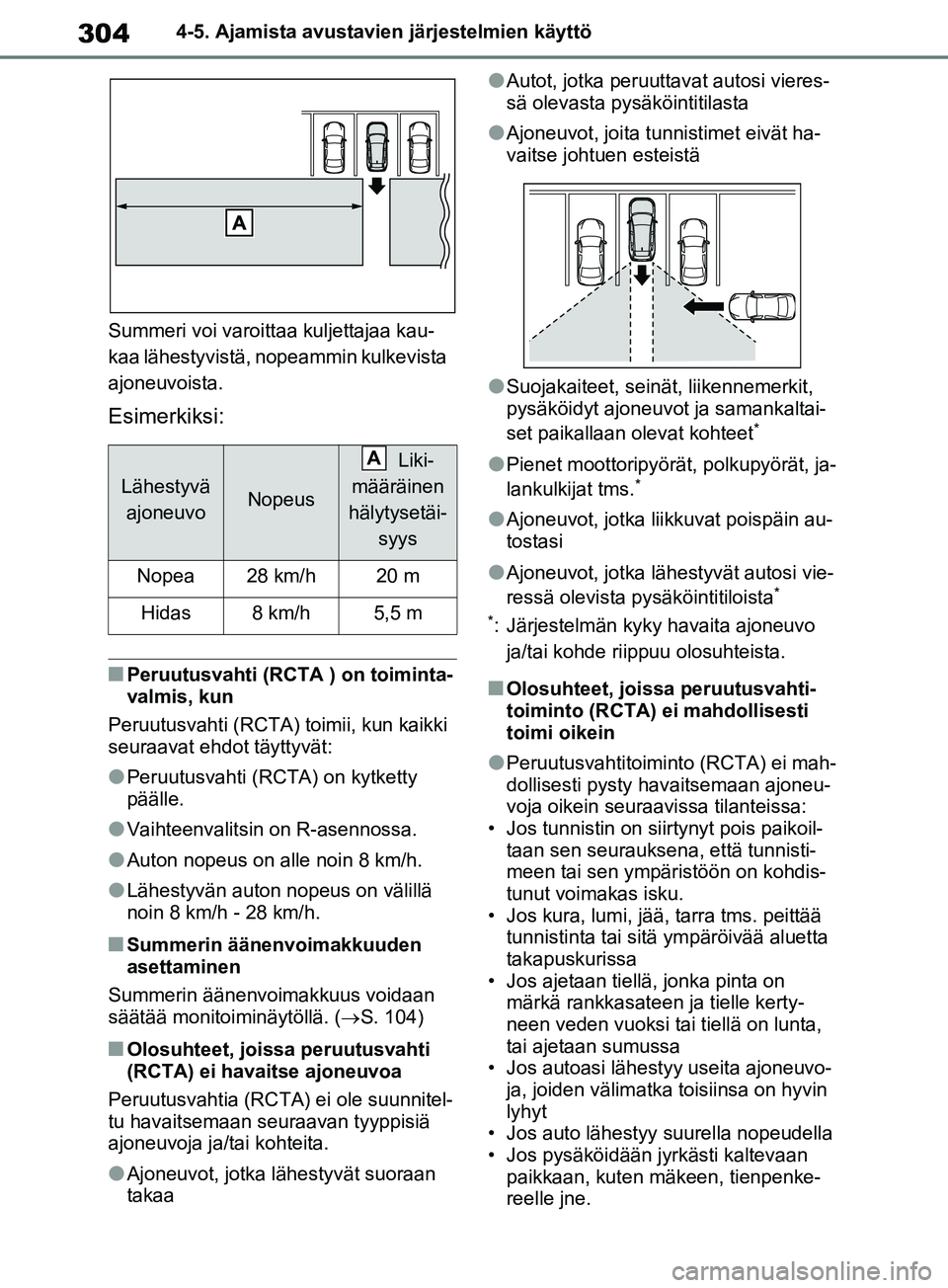

3044-5. Ajamista avustavien järjestelmien käyttö
Summeri voi varoit taa kuljettajaa kau-
kaa lähestyvistä, nopeammin kulkevista
ajoneuvoista.
Esimerkiksi:
nPeruutusvahti (RCTA ) on toiminta-
valmis, kun
Peruutusvahti (RCTA) toimii, kun kaikki
seuraavat ehdot täyttyvät:
lPeruutusvahti (RCTA) on kytketty
päälle.
lVaihteenvalitsin on R-asennossa.
lAuton nopeus on alle noin 8 km/h.
lLähestyvän auton nopeus on välillä
noin 8 km/h - 28 km/h.
nSummerin äänenvoimakkuuden
asettaminen
Summerin äänenvoimakkuus voidaan
säätää monitoiminäytöllä. (S. 104)
nOlosuhteet, joissa peruutusvahti
(RCTA) ei havaitse ajoneuvoa
Peruutusvahtia (RCTA) ei ole suunnitel-
tu havaitsemaan seuraavan tyyppisiä
ajoneuvoja ja/tai kohteita.
lAjoneuvot, jotka lähestyvät suoraan
takaa
lAutot, jotka peruuttavat autosi vieres-
sä olevasta pysäköintitilasta
lAjoneuvot, joita tunnistimet eivät ha-
vaitse johtuen esteistä
lSuojakaiteet, seinät, liikennemerkit,
pysäköidyt ajoneuvot ja samankaltai-
set paikallaan olevat kohteet
*
lPienet moottoripyörät, polkupyörät, ja-
lankulkijat tms.*
lAjoneuvot, jotka liikkuvat poispäin au-
tostasi
lAjoneuvot, jotka lähestyvät autosi vie-
ressä olevista pysäköintitiloista*
*
: Järjestelmän kyky havaita ajoneuvo
ja/tai kohde riippuu olosuhteista.
nOlosuhteet, joissa peruutusvahti-
toiminto (RCTA) ei mahdollisesti
toimi oikein
lPeruutusvahtitoiminto (RCTA) ei mah-
dollisesti pysty havaitsemaan ajoneu-
voja oikein seuraa vissa tilanteissa:
• Jos tunnistin on siirtynyt pois paikoil- taan sen seurauksena, että tunnisti-
meen tai sen ympäristöön on kohdis-
tunut voimakas isku.
• Jos kura, lumi, jää, tarra tms. peittää tunnistinta tai sitä ympäröivää aluetta
takapuskurissa
• Jos ajetaan tiellä, jonka pinta on märkä rankkasateen ja tielle kerty-
neen veden vuoksi tai tiellä on lunta,
tai ajetaan sumussa
• Jos autoasi lähestyy useita ajoneuvo-
ja, joiden välimatka toisiinsa on hyvin
lyhyt
• Jos auto lähestyy suurella nopeudella
• Jos pysäköidään jyrkästi kaltevaan paikkaan, kuten mäkeen, tienpenke-
reelle jne.
Lähestyvä
ajoneuvoNopeus
Liki-
määräinen
hälytysetäi- syys
Nopea28 km/h20 m
Hidas8km/h5,5 m
A
pM_RAV4_OM_OM42D20FI.book Page 304 Friday, November 6, 2020 4:11 PM
Page 305 of 616

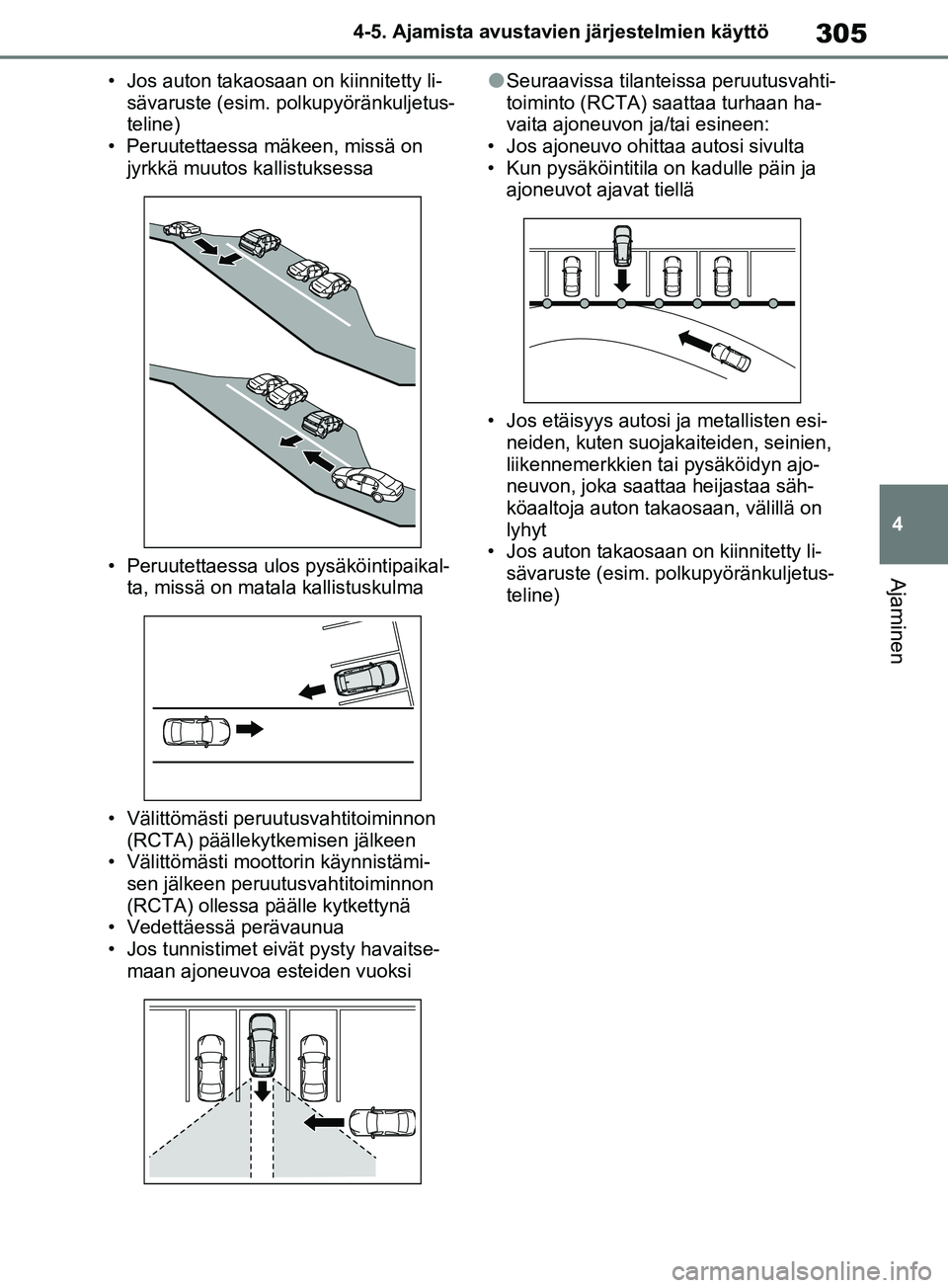

305
4
4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
• Jos auton takaosaan on kiinnitetty li-
sävaruste (esim. polkupyöränkuljetus-
teline)
• Peruutettaessa mäkeen, missä on jyrkkä muutos kallistuksessa
• Peruutettaessa ulos pysäköintipaikal- ta, missä on mata la kallistuskulma
• Välittömästi peruut usvahtitoiminnon
(RCTA) päällekytkemisen jälkeen
• Välittömästi moottorin käynnistämi- sen jälkeen peruutusvahtitoiminnon
(RCTA) ollessa pä älle kytkettynä
• Vedettäessä perävaunua
• Jos tunnistimet eivät pysty havaitse- maan ajoneuvoa esteiden vuoksilSeuraavissa tilanteissa peruutusvahti-
toiminto (RCTA) saattaa turhaan ha-
vaita ajoneuvon ja/tai esineen:
• Jos ajoneuvo ohittaa autosi sivulta
• Kun pysäköintitila on kadulle päin ja ajoneuvot ajavat tiellä
• Jos etäisyys autosi ja metallisten esi- neiden, kuten suojakaiteiden, seinien,
liikennemerkkien tai pysäköidyn ajo-
neuvon, joka saattaa heijastaa säh-
köaaltoja auton takaosaan, välillä on
lyhyt
• Jos auton takaosaan on kiinnitetty li- sävaruste (esim. polkupyöränkuljetus-
teline)
pM_RAV4_OM_OM42D20FI.book Page 305 Friday, November 6, 2020 4:11 PM
Page 306 of 616

3064-5. Ajamista avustavien järjestelmien käyttö
*: Joissakin malleissa
nTunnistimien tyypit ja sijainti
Etukulmien tunnistimet (joissa-
kin malleissa)
Etuosan keskitunnistimet (jois-
sakin malleissa)
Takakulmien tunnistimet
Takaosan keskitunnistimet
nNäyttö (monitoiminäyttö)
Kun tunnistimet havaitsevat koh-
teen, kuten seinän, kohteen sijain- nista ja etäisyydestä kertova kuva
ilmestyy monitoiminäyttöön.
Etukulmien tunnistimien havait-
sema este (joissakin malleissa)
Etuosan keskitunnistimien ha-
vaitsema este (joissakin malleis-
sa)
*1
Takakulmien tunnistimen havait-
sema este
*2
Takaosan keskitunnistimen ha-
vaitsema este
*2
*1: Ilmestyy näyttöön, kun vaihteenvalit-sin on ajoasennossa.
*2: Ilmestyy näyttöön vaihteenvalitsimen ollessa R-asennossa
nNäyttö (audiojärjestelmän
näyttö)
Kun tunnistimet havaitsevat koh-
teen, kuten seinän, kohteen sijain-
nista ja etäisyydestä kertova kuva
ilmestyy navigointijärjestelmän
(joissakin malleissa) tai mediakes-
kuksen (joissakin malleissa) näyt-
töön.
Kun opastava peruutuskamera-
näyttö (joissakin malleissa) on
esillä näytössä
Pysäköintitutka*
Pysäköidessäsi taskuun tai
ajaessasi autoasi autotalliin
autosi etäisyys lähellä oleviin
kohteiseen, kuten seinään, mi-
tataan tunnistimilla ja tieto väli-
tetään navigointijärjestelmän
näytön tai mediakeskuksen
näytön sekä summerin välityk-
sellä. Tarkista aina alue auton
ympärillä käyttäessäsi järjes-
telmää.
Järjestelmän osat
A
B
C
D
A
B
C
D
pM_RAV4_OM_OM42D20FI.book Page 306 Friday, November 6, 2020 4:11 PM

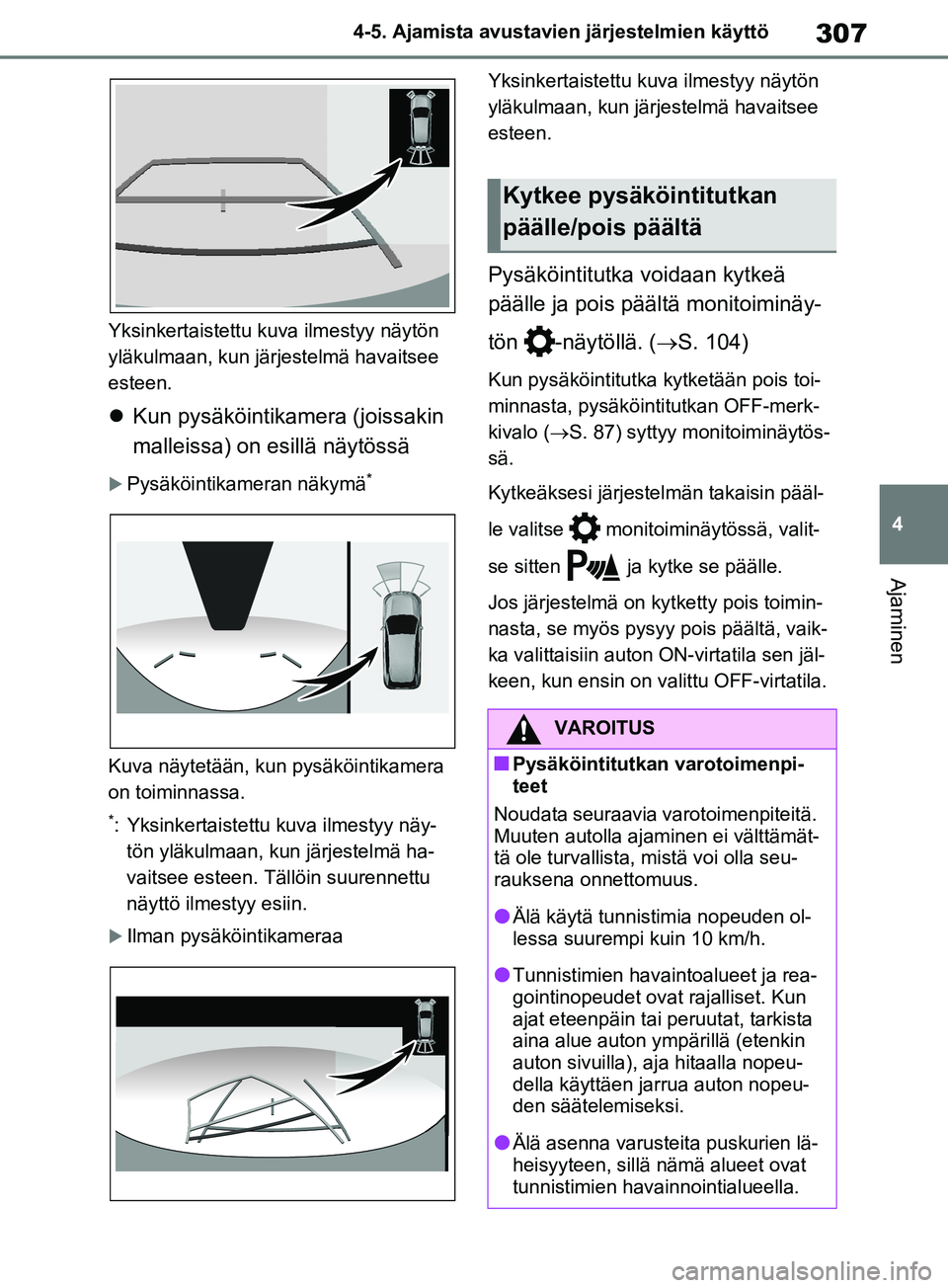

Page 307 of 616

307
4
4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
Yksinkertaistettu ku
va ilmestyy näytön
yläkulmaan, kun järjestelmä havaitsee
esteen.
Kun pysäköintikamera (joissakin
malleissa) on esillä näytössä
Pysäköintikameran näkymä*
Kuva näytetään, kun pysäköintikamera
on toiminnassa.
*: Yksinkertaistettu kuva ilmestyy näy-
tön yläkulmaan, kun järjestelmä ha-
vaitsee esteen. Tällöin suurennettu
näyttö ilmestyy esiin.
Ilman pysäköintikameraa Yksinkertaistettu ku
va ilmestyy näytön
yläkulmaan, kun järjestelmä havaitsee
esteen.
Pysäköintitutka voidaan kytkeä
päälle ja pois päältä monitoiminäy-
tön -näytöllä. ( S. 104)
Kun pysäköintitutka kytketään pois toi-
minnasta, pysäköintitutkan OFF-merk-
kivalo ( S. 87) syttyy monitoiminäytös-
sä.
Kytkeäksesi järjestelmän takaisin pääl-
le valitse monitoiminäytössä, valit-
se sitten ja kytke se päälle.
Jos järjestelmä on kytketty pois toimin-
nasta, se myös pysyy pois päältä, vaik-
ka valittaisiin auton ON-virtatila sen jäl-
keen, kun ensin on valittu OFF-virtatila.
Kytkee pysäköintitutkan
päälle/pois päältä
VAROITUS
nPysäköintitutkan varotoimenpi-
teet
Noudata seuraavia varotoimenpiteitä.
Muuten autolla ajaminen ei välttämät-
tä ole turvallista, mistä voi olla seu-
rauksena onnettomuus.
lÄlä käytä tunnistimia nopeuden ol-
lessa suurempi kuin 10 km/h.
lTunnistimien havaintoalueet ja rea-
gointinopeudet ovat rajalliset. Kun
ajat eteenpäin tai peruutat, tarkista
aina alue auton ympärillä (etenkin
auton sivuilla), aja hitaalla nopeu-
della käyttäen jarrua auton nopeu-
den säätelemiseksi.
lÄlä asenna varusteita puskurien lä-
heisyyteen, sillä nämä alueet ovat
tunnistimien havainnointialueella.
pM_RAV4_OM_OM42D20FI.book Page 307 Friday, November 6, 2020 4:11 PM

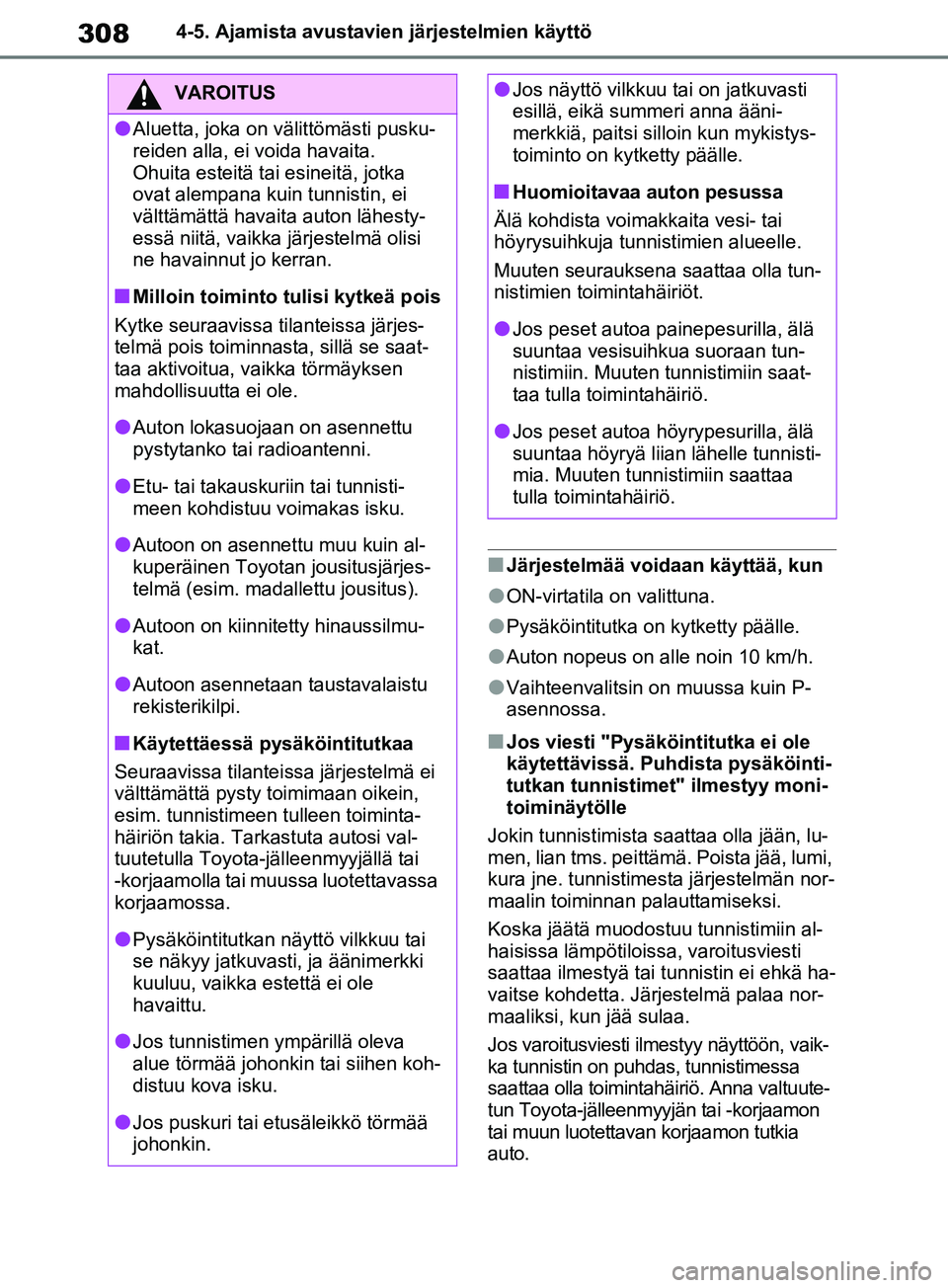

Page 308 of 616

3084-5. Ajamista avustavien järjestelmien käyttö
nJärjestelmää voidaan käyttää, kun
lON-virtatila on valittuna.
lPysäköintitutka on kytketty päälle.
lAuton nopeus on alle noin 10 km/h.
lVaihteenvalitsin on muussa kuin P-
asennossa.
nJos viesti "Pysäkö intitutka ei ole
käytettävissä. Puhdista pysäköinti-
tutkan tunnistime t" ilmestyy moni-
toiminäytölle
Jokin tunnistimista saattaa olla jään, lu-
men, lian tms. peittämä. Poista jää, lumi,
kura jne. tunnistimesta järjestelmän nor-
maalin toiminnan palauttamiseksi.
Koska jäätä muodostuu tunnistimiin al-
haisissa lämpötiloissa, varoitusviesti
saattaa ilmestyä tai tu nnistin ei ehkä ha-
vaitse kohdetta. Järjestelmä palaa nor-
maaliksi, kun jää sulaa.
Jos varoitusviesti il mestyy näyttöön, vaik-
ka tunnistin on puhdas, tunnistimessa
saattaa olla toimintahäiriö. Anna valtuute-
tun Toyota-jälleenmyyjän tai -korjaamon
tai muun luotettavan korjaamon tutkia
auto.
VAROITUS
lAluetta, joka on välittömästi pusku-
reiden alla, ei voida havaita.
Ohuita esteitä tai esineitä, jotka
ovat alempana kuin tunnistin, ei
välttämättä havaita auton lähesty-
essä niitä, vaikka järjestelmä olisi
ne havainnut jo kerran.
nMilloin toiminto tulisi kytkeä pois
Kytke seuraavissa tilanteissa järjes-
telmä pois toiminnasta, sillä se saat-
taa aktivoitua, vaikka törmäyksen
mahdollisuutta ei ole.
lAuton lokasuojaan on asennettu
pystytanko tai radioantenni.
lEtu- tai takauskuriin tai tunnisti-
meen kohdistuu voimakas isku.
lAutoon on asennettu muu kuin al-
kuperäinen Toyotan jousitusjärjes-
telmä (esim. madallettu jousitus).
lAutoon on kiinnitetty hinaussilmu-
kat.
lAutoon asennetaan taustavalaistu
rekisterikilpi.
nKäytettäessä pysäköintitutkaa
Seuraavissa tilanteissa järjestelmä ei
välttämättä pysty toimimaan oikein,
esim. tunnistimeen tulleen toiminta-
häiriön takia. Tarkastuta autosi val-
tuutetulla Toyota-jälleenmyyjällä tai
-korjaamolla tai muussa luotettavassa
korjaamossa.
lPysäköintitutkan näyttö vilkkuu tai
se näkyy jatkuvasti, ja äänimerkki
kuuluu, vaikka estettä ei ole
havaittu.
lJos tunnistimen ympärillä oleva
alue törmää johonkin tai siihen koh-
distuu kova isku.
lJos puskuri tai etusäleikkö törmää
johonkin.
lJos näyttö vilkkuu tai on jatkuvasti
esillä, eikä summeri anna ääni-
merkkiä, paitsi silloin kun mykistys-
toiminto on kytketty päälle.
nHuomioitavaa auton pesussa
Älä kohdista voima kkaita vesi- tai
höyrysuihkuja tunnistimien alueelle.
Muuten seurauksena saattaa olla tun-
nistimien toimintahäiriöt.
lJos peset autoa painepesurilla, älä
suuntaa vesisuihkua suoraan tun-
nistimiin. Muuten tunnistimiin saat-
taa tulla toimintahäiriö.
lJos peset autoa höyrypesurilla, älä
suuntaa höyryä liian lähelle tunnisti-
mia. Muuten tunni stimiin saattaa
tulla toimintahäiriö.
pM_RAV4_OM_OM42D20FI.book Page 308 Friday, November 6, 2020 4:11 PM

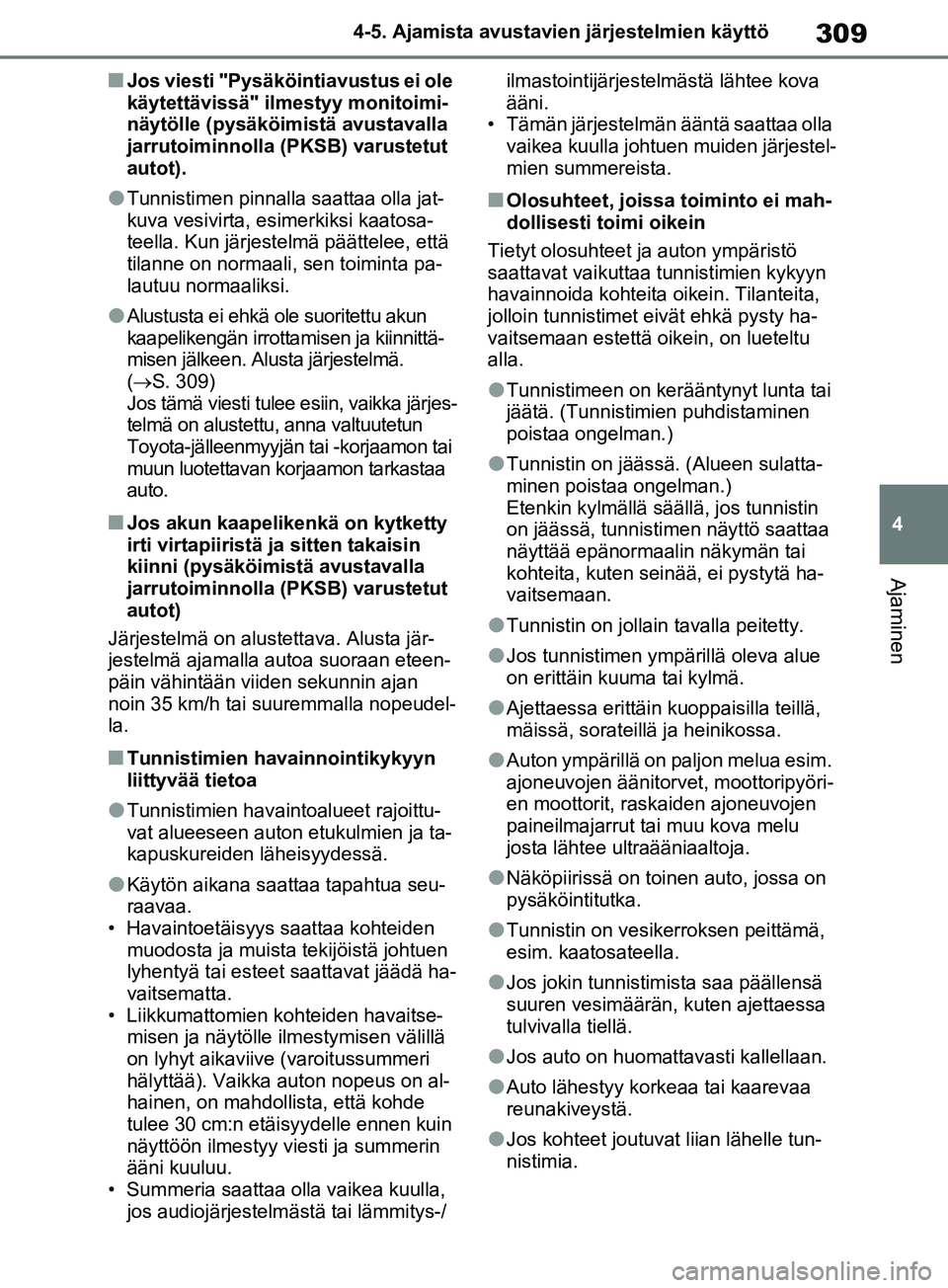

Page 309 of 616

309
4
4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
nJos viesti "Pysäköin
tiavustus ei ole
käytettävissä" ilmestyy monitoimi-
näytölle (pysäköimistä avustavalla
jarrutoiminnolla (PKSB) varustetut
autot).
lTunnistimen pinnalla saattaa olla jat-
kuva vesivirta, esimerkiksi kaatosa-
teella. Kun järjestelm ä päättelee, että
tilanne on normaali, sen toiminta pa-
lautuu normaaliksi.
lAlustusta ei ehkä ole suoritettu akun
kaapelikengän irrottamisen ja kiinnittä-
misen jälkeen. Alusta järjestelmä.
( S. 309)
Jos tämä viesti tulee esiin, vaikka järjes-
telmä on alustettu, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon tarkastaa
auto.
nJos akun kaapelikenkä on kytketty
irti virtapiiristä ja sitten takaisin
kiinni (pysäköimistä avustavalla
jarrutoiminnolla (PKSB) varustetut
autot)
Järjestelmä on alustettava. Alusta jär-
jestelmä ajamalla autoa suoraan eteen-
päin vähintään viiden sekunnin ajan
noin 35 km/h tai suuremmalla nopeudel-
la.
nTunnistimien havainnointikykyyn
liittyvää tietoa
lTunnistimien havaintoalueet rajoittu-
vat alueeseen auton etukulmien ja ta-
kapuskureiden läheisyydessä.
lKäytön aikana saattaa tapahtua seu-
raavaa.
• Havaintoetäisyys saattaa kohteiden
muodosta ja muista tekijöistä johtuen
lyhentyä tai esteet saattavat jäädä ha-
vaitsematta.
• Liikkumattomien kohteiden havaitse- misen ja näytölle ilmestymisen välillä
on lyhyt aikaviive (varoitussummeri
hälyttää). Vaikka auton nopeus on al-
hainen, on mahdollista, että kohde
tulee 30 cm:n etäisyydelle ennen kuin
näyttöön ilmestyy viesti ja summerin
ääni kuuluu.
• Summeria saattaa olla vaikea kuulla, jos audiojärjestelmästä tai lämmitys-/ ilmastointijärjestelmästä lähtee kova
ääni.
• Tämän järjestelmän ääntä saattaa olla
vaikea kuulla johtuen muiden järjestel-
mien summereista.
nOlosuhteet, joissa toiminto ei mah-
dollisesti toimi oikein
Tietyt olosuhteet ja auton ympäristö
saattavat vaikuttaa tunnistimien kykyyn
havainnoida kohteita oikein. Tilanteita,
jolloin tunnistimet eivät ehkä pysty ha-
vaitsemaan estettä oikein, on lueteltu
alla.
lTunnistimeen on kerääntynyt lunta tai
jäätä. (Tunnistimien puhdistaminen
poistaa ongelman.)
lTunnistin on jäässä. (Alueen sulatta-
minen poistaa ongelman.)
Etenkin kylmällä säällä, jos tunnistin
on jäässä, tunnistimen näyttö saattaa
näyttää epänormaalin näkymän tai
kohteita, kuten seinää, ei pystytä ha-
vaitsemaan.
lTunnistin on jollain tavalla peitetty.
lJos tunnistimen ympärillä oleva alue
on erittäin kuuma tai kylmä.
lAjettaessa erittäin kuoppaisilla teillä,
mäissä, sorateillä ja heinikossa.
lAuton ympärillä on paljon melua esim.
ajoneuvojen äänitorvet, moottoripyöri-
en moottorit, raskaiden ajoneuvojen
paineilmajarrut tai muu kova melu
josta lähtee ultraääniaaltoja.
lNäköpiirissä on toinen auto, jossa on
pysäköintitutka.
lTunnistin on vesikerroksen peittämä,
esim. kaatosateella.
lJos jokin tunnistimista saa päällensä
suuren vesimäärän, kuten ajettaessa
tulvivalla tiellä.
lJos auto on huomattavasti kallellaan.
lAuto lähestyy korkeaa tai kaarevaa
reunakiveystä.
lJos kohteet joutuvat liian lähelle tun-
nistimia.
pM_RAV4_OM_OM42D20FI.book Page 309 Friday, November 6, 2020 4:11 PM

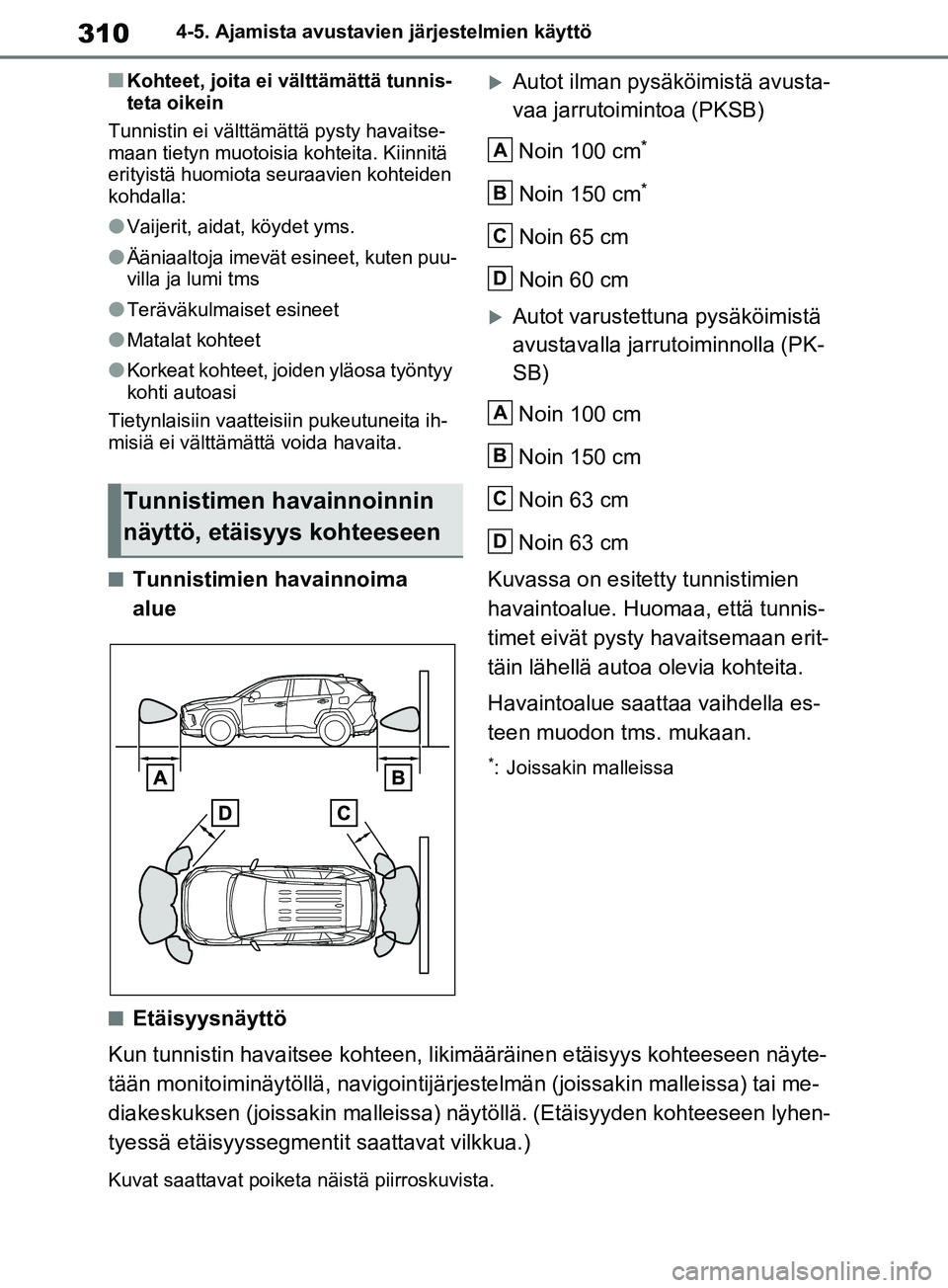

Page 310 of 616

3104-5. Ajamista avustavien järjestelmien käyttö
nKohteet, joita ei välttämättä tunnis-
teta oikein
Tunnistin ei välttämättä pysty havaitse-
maan tietyn muotoisia kohteita. Kiinnitä
erityistä huomiota seuraavien kohteiden
kohdalla:
lVaijerit, aidat, köydet yms.
lÄäniaaltoja imevät esineet, kuten puu-
villa ja lumi tms
lTeräväkulmaiset esineet
lMatalat kohteet
lKorkeat kohteet, joiden yläosa työntyy
kohti autoasi
Tietynlaisiin vaatteisiin pukeutuneita ih-
misiä ei välttämättä voida havaita.
nTunnistimien havainnoima
alue
Autot ilman pysäköimistä avusta-
vaa jarrutoimintoa (PKSB)
Noin 100 cm
*
Noin 150 cm*
Noin 65 cm
Noin 60 cm
Autot varustettuna pysäköimistä
avustavalla jarrutoiminnolla (PK-
SB)
Noin 100 cm
Noin 150 cm
Noin 63 cm
Noin 63 cm
Kuvassa on esitetty tunnistimien
havaintoalue. Huomaa, että tunnis-
timet eivät pysty havaitsemaan erit-
täin lähellä autoa olevia kohteita.
Havaintoalue saattaa vaihdella es-
teen muodon tms. mukaan.
*: Joissakin malleissa
nEtäisyysnäyttö
Kun tunnistin havaitsee kohteen, likim ääräinen etäisyys kohteeseen näyte-
tään monitoiminäytöllä, navi gointijärjestelmän (joissakin malleissa) tai me-
diakeskuksen (joissakin malleissa) näyt öllä. (Etäisyyden kohteeseen lyhen-
tyessä etäisyyssegmenti t saattavat vilkkua.)
Kuvat saattavat poiketa näistä piirroskuvista.
Tunnistimen havainnoinnin
näyttö, etäisyys kohteeseen
A
B
C
D
A
B
C
D
pM_RAV4_OM_OM42D20FI.book Page 310 Friday, November 6, 2020 4:11 PM
