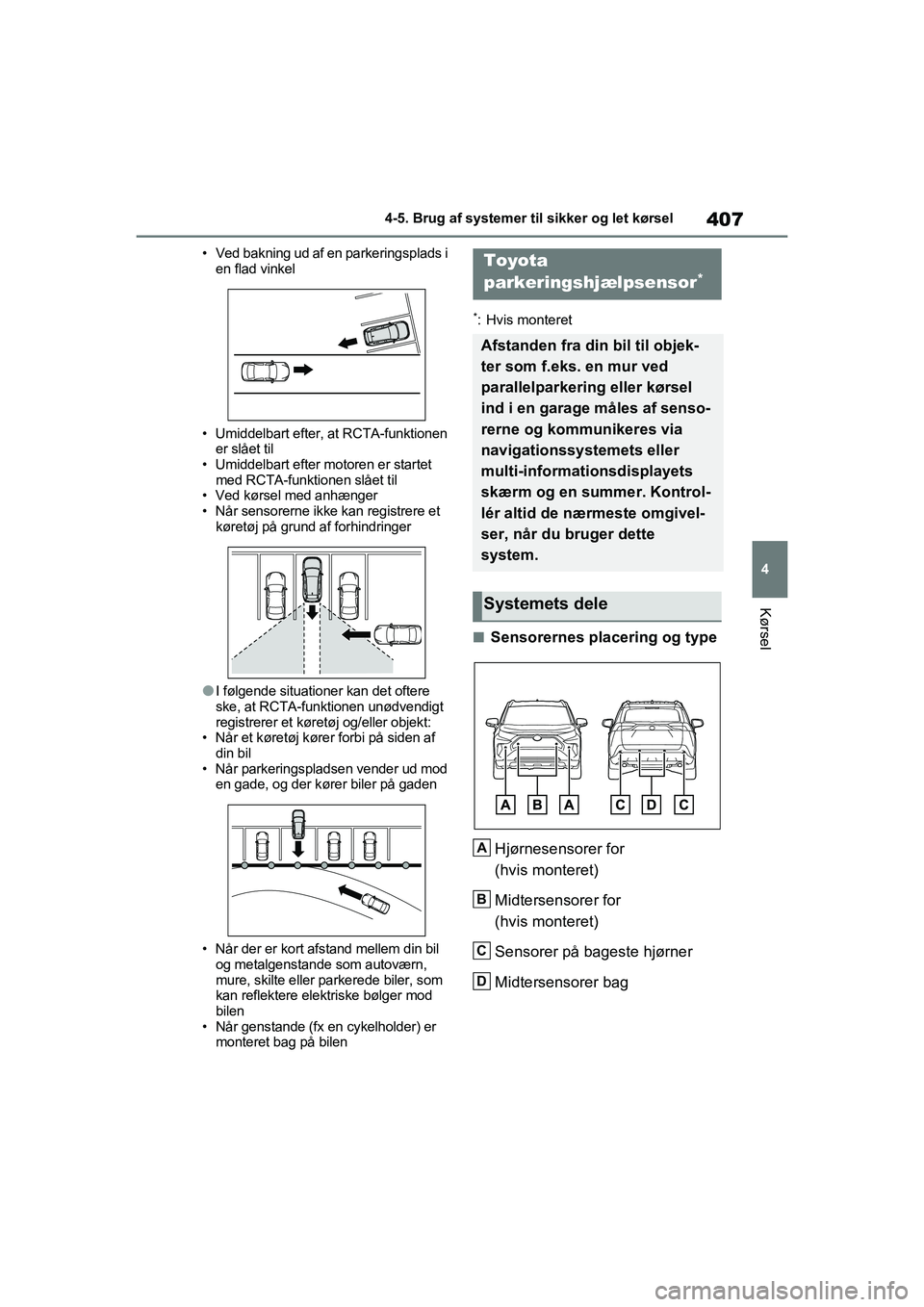

sensor TOYOTA RAV4 2021 Brugsanvisning (in Danish)

407
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
• Ved bakning ud af en parkeringsplads i
en flad vinkel
• Umiddelbart efter, at RCTA-funktionen er slået til
• Umiddelbart efter motoren er startet
med RCTA-funktionen slået til
• Ved kørsel med anhænger
• Når sensorerne ikke kan registrere et køretøj på grund af forhindringer
lI følgende situationer kan det oftere
ske, at RCTA-funktionen unødvendigt
registrerer et køretøj og/eller objekt:
• Når et køretøj kører forbi på siden af
din bil
• Når parkeringspladsen vender ud mod en gade, og der kører biler på gaden
• Når der er kort afstand mellem din bil og metalgenstande som autoværn,
mure, skilte eller parkerede biler, som
kan reflektere elektriske bølger mod
bilen
• Når genstande (fx en cykelholder) er
monteret bag på bilen
*: Hvis monteret
nSensorernes placering og type
Hjørnesensorer for
(hvis monteret)
Midtersensorer for
(hvis monteret)
Sensorer på bageste hjørner
Midtersensorer bag
Toyota
parkeringshjælpsensor
*
Afstanden fra din bil til objek-
ter som f.eks. en mur ved
parallelparkerin g eller kørsel
ind i en garage måles af senso-
rerne og kommunikeres via
navigationssystemets eller
multi-informationsdisplayets
skærm og en summer. Kontrol-
lér altid de nærmeste omgivel-
ser, når du bruger dette
system.
Systemets dele
A
B
C
D
OM42D20DK.book Page 407 Friday, November 27, 2020 1:56 PM

4084-5. Brug af systemer til sikker og let kørsel

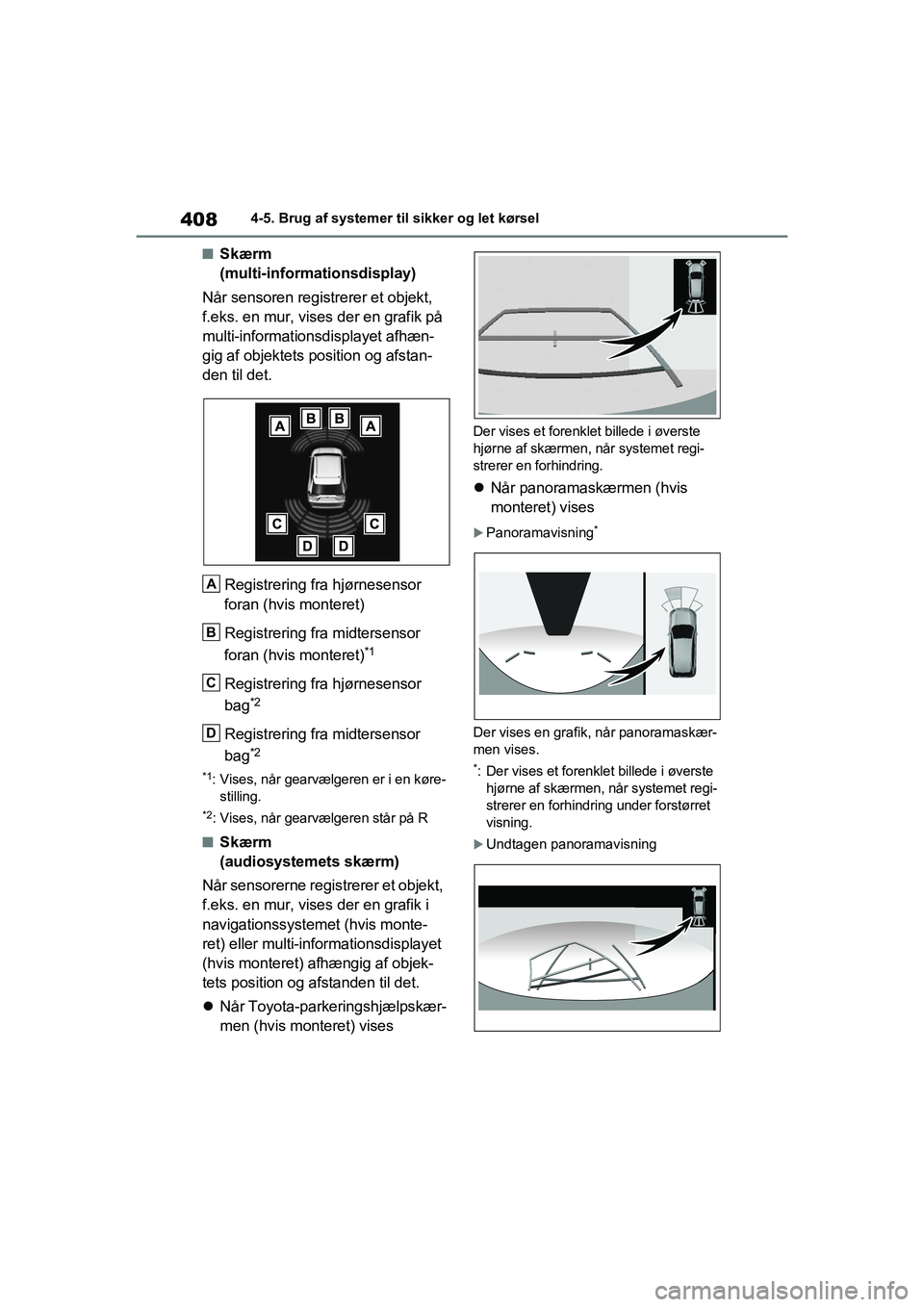

nSkærm
(multi-informationsdisplay)
Når sensoren registrerer et objekt,
f.eks. en mur, vises der en grafik på
multi-informationsdisplayet afhæn-
gig af objektets position og afstan-
den til det.
Registrering fra hjørnesensor
foran (hvis monteret)
Registrering fra midtersensor
foran (hvis monteret)
*1
Registrering fra hjørnesensor
bag
*2
Registrering fra midtersensor
bag
*2
*1: Vises, når gearvælgeren er i en køre- stilling.
*2: Vises, når gearvælgeren står på R
nSkærm
(audiosystemets skærm)
Når sensorerne registrerer et objekt,
f.eks. en mur, vises der en grafik i
navigationssystemet (hvis monte-
ret) eller multi-informationsdisplayet
(hvis monteret) af hængig af objek-
tets position og afstanden til det.
 Når Toyota-parkeringshjælpskær-
men (hvis monteret) vises
Der vises et forenklet billede i øverste
hjørne af skærmen, når systemet regi-
strerer en forhindring.
Når panoramaskærmen (hvis
monteret) vises
Panoramavisning*
Der vises en grafik, når panoramaskær-
men vises.
*: Der vises et forenklet billede i øverste
hjørne af skærmen, når systemet regi-
strerer en forhindring under forstørret
visning.
Undtagen panoramavisning
A
B
C
D
OM42D20DK.book Page 408 Friday, November 27, 2020 1:56 PM

409
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel

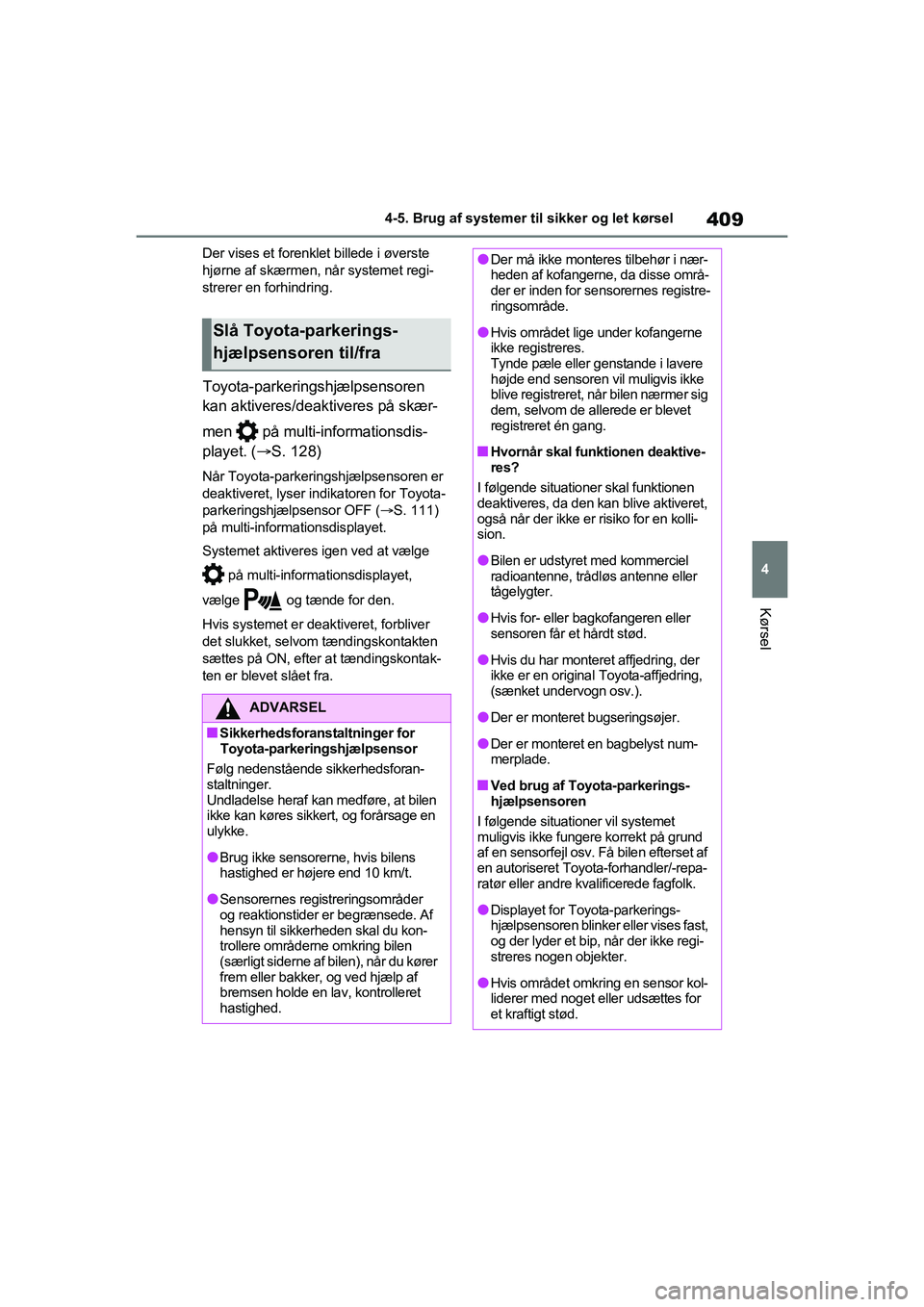

Der vises et forenklet billede i øverste
hjørne af skærmen, når systemet regi-
strerer en forhindring.
Toyota-parkeringshjælpsensoren
kan aktiveres/deaktiveres på skær-
men på multi-informationsdis-
playet. ( S. 128)
Når Toyota-parkeringshjælpsensoren er
deaktiveret, lyser indikatoren for Toyota-
parkeringshjælpsensor OFF ( S. 111)
på multi-informationsdisplayet.
Systemet aktiveres igen ved at vælge
på multi-informationsdisplayet,
vælge og tænde for den.
Hvis systemet er deaktiveret, forbliver
det slukket, selvom tændingskontakten
sættes på ON, efter at tændingskontak-
ten er blevet slået fra.
Slå Toyota-parkerings-
hjælpsensoren til/fra
ADVARSEL
nSikkerhedsforanstaltninger for Toyota-parkeringshjælpsensor
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf kan medføre, at bilen
ikke kan køres sikkert, og forårsage en
ulykke.
lBrug ikke sensorerne, hvis bilens
hastighed er højere end 10 km/t.
lSensorernes registreringsområder
og reaktionstider er begrænsede. Af
hensyn til sikkerheden skal du kon-
trollere områderne omkring bilen
(særligt siderne af bilen), når du kører
frem eller bakker, og ved hjælp af
bremsen holde en lav, kontrolleret
hastighed.
lDer må ikke monteres tilbehør i nær-
heden af kofangerne, da disse områ-
der er inden for sensorernes registre-
ringsområde.
lHvis området lige under kofangerne
ikke registreres.
Tynde pæle eller genstande i lavere
højde end sensoren vil muligvis ikke
blive registreret, når bilen nærmer sig
dem, selvom de allerede er blevet
registreret én gang.
nHvornår skal funktionen deaktive-
res?
I følgende situationer skal funktionen
deaktiveres, da den kan blive aktiveret,
også når der ikke er risiko for en kolli-
sion.
lBilen er udstyret med kommerciel
radioantenne, trådløs antenne eller
tågelygter.
lHvis for- eller bagkofangeren eller
sensoren får et hårdt stød.
lHvis du har monteret affjedring, der
ikke er en original Toyota-affjedring,
(sænket undervogn osv.).
lDer er monteret bugseringsøjer.
lDer er monteret en bagbelyst num-
merplade.
nVed brug af Toyota-parkerings-
hjælpsensoren
I følgende situationer vil systemet
muligvis ikke fungere korrekt på grund
af en sensorfejl osv. Få bilen efterset af
en autoriseret Toyota-forhandler/-repa-
ratør eller andre kvalificerede fagfolk.
lDisplayet for Toyota-parkerings-
hjælpsensoren blinker eller vises fast,
og der lyder et bip, når der ikke regi-
streres nogen objekter.
lHvis området omkring en sensor kol-
liderer med noget eller udsættes for
et kraftigt stød.
OM42D20DK.book Page 409 Friday, November 27, 2020 1:56 PM

4104-5. Brug af systemer til sikker og let kørsel

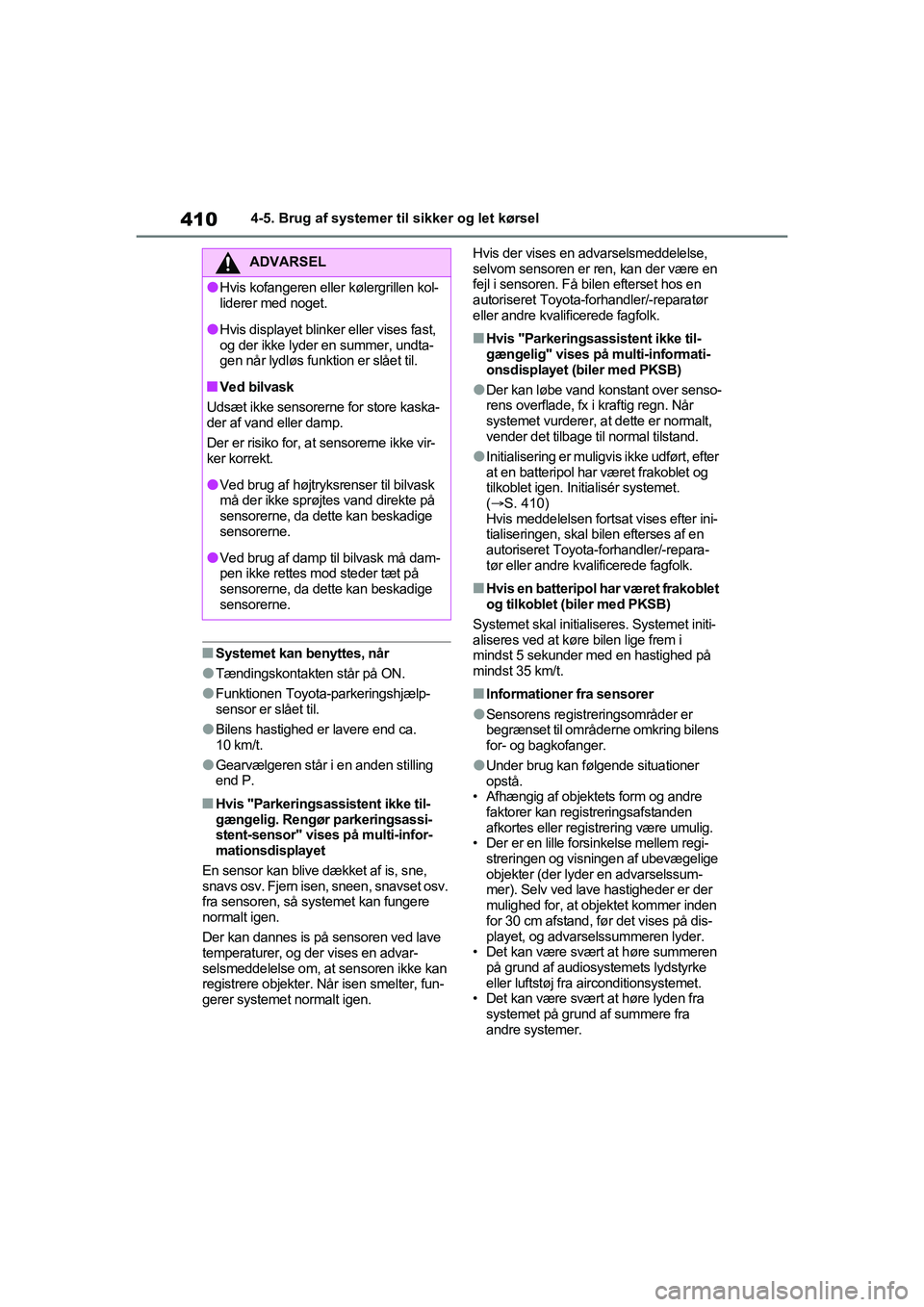

nSystemet kan benyttes, når
lTændingskontakten står på ON.
lFunktionen Toyota-parkeringshjælp-
sensor er slået til.
lBilens hastighed er lavere end ca.
10 km/t.
lGearvælgeren står i en anden stilling
end P.
nHvis "Parkeringsassistent ikke til-
gængelig. Rengør parkeringsassi-
stent-sensor" vises på multi-infor-
mationsdisplayet
En sensor kan blive dækket af is, sne,
snavs osv. Fjern isen, sneen, snavset osv.
fra sensoren, så systemet kan fungere
normalt igen.
Der kan dannes is på sensoren ved lave
temperaturer, og der vises en advar-
selsmeddelelse om, at sensoren ikke kan
registrere objekter. Nå r isen smelter, fun-
gerer systemet normalt igen. Hvis der vises en advarselsmeddelelse,
selvom sensoren er ren, kan der være en
fejl i sensoren. Få bilen efterset hos en
autoriseret Toyota-forhandler/-reparatør
eller andre kvalifi
cerede fagfolk.
nHvis "Parkeringsassistent ikke til-
gængelig" vises på multi-informati-
onsdisplayet (biler med PKSB)
lDer kan løbe vand konstant over senso-
rens overflade, fx i kraftig regn. Når
systemet vurderer, at dette er normalt,
vender det tilbage til normal tilstand.
lInitialisering er muligvis ikke udført, efter
at en batteripol har været frakoblet og
tilkoblet igen. In itialisér systemet.
(  S. 410)
Hvis meddelelsen fortsat vises efter ini-
tialiseringen, skal bilen efterses af en
autoriseret Toyota-f orhandler/-repara-
tør eller andre kvalificerede fagfolk.
nHvis en batteripol har været frakoblet
og tilkoblet (biler med PKSB)
Systemet skal initialiseres. Systemet initi-
aliseres ved at køre bilen lige frem i
mindst 5 sekunder med en hastighed på
mindst 35 km/t.
nInformationer fra sensorer
lSensorens registreringsområder er
begrænset til områderne omkring bilens
for- og bagkofanger.
lUnder brug kan følgende situationer
opstå.
• Afhængig af objektets form og andre
faktorer kan registreringsafstanden
afkortes eller registrering være umulig.
• Der er en lille forsinkelse mellem regi-
streringen og visningen af ubevægelige
objekter (der lyder en advarselssum-
mer). Selv ved lave hastigheder er der
mulighed for, at objektet kommer inden
for 30 cm afstand, før det vises på dis-
playet, og advarselssummeren lyder.
• Det kan være svært at høre summeren
på grund af audiosystemets lydstyrke
eller luftstøj fra airconditionsystemet.
• Det kan være svært at høre lyden fra
systemet på grund af summere fra
andre systemer.
ADVARSEL
lHvis kofangeren eller kølergrillen kol-
liderer med noget.
lHvis displayet blinker eller vises fast,
og der ikke lyder en summer, undta-
gen når lydløs funktion er slået til.
nVed bilvask
Udsæt ikke sensorerne for store kaska-
der af vand eller damp.
Der er risiko for, at sensorerne ikke vir-
ker korrekt.
lVed brug af højtryksrenser til bilvask
må der ikke sprøjtes vand direkte på
sensorerne, da dette kan beskadige
sensorerne.
lVed brug af damp til bilvask må dam-
pen ikke rettes mod steder tæt på
sensorerne, da dette kan beskadige
sensorerne.
OM42D20DK.book Page 410 Friday, November 27, 2020 1:56 PM

411
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel

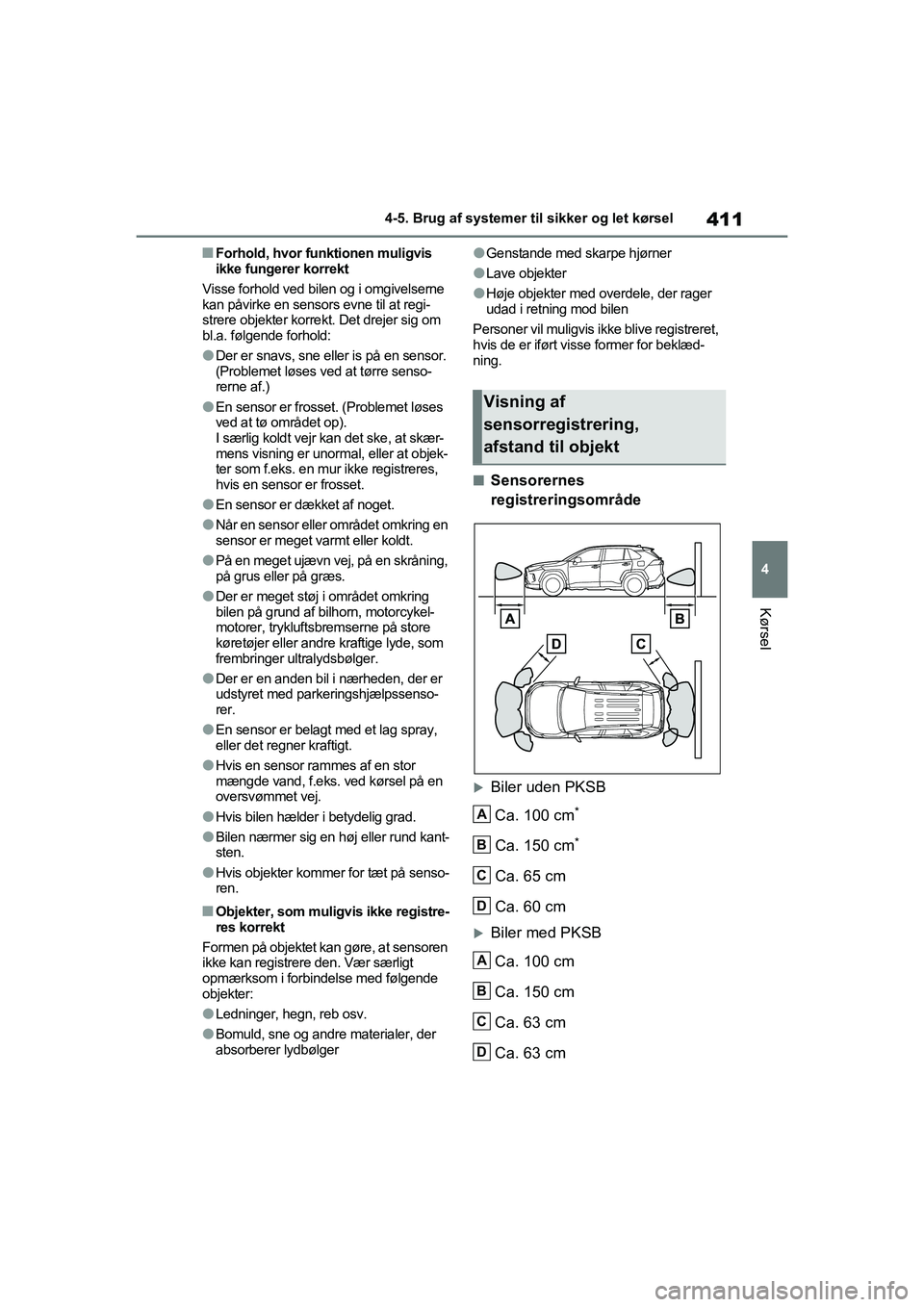

nForhold, hvor funktionen muligvis
ikke fungerer korrekt
Visse forhold ved bilen og i omgivelserne
kan påvirke en sensors evne til at regi-
strere objekter korrekt. Det drejer sig om
bl.a. følgende forhold:
lDer er snavs, sne eller is på en sensor.
(Problemet løses ved at tørre senso-
rerne af.)
lEn sensor er frosse t. (Problemet løses
ved at tø området op).
I særlig koldt vejr kan det ske, at skær-
mens visning er unormal, eller at objek-
ter som f.eks. en mur ikke registreres,
hvis en sensor er frosset.
lEn sensor er dækket af noget.
lNår en sensor eller området omkring en
sensor er meget varmt eller koldt.
lPå en meget ujævn vej, på en skråning,
på grus eller på græs.
lDer er meget støj i området omkring
bilen på grund af bilhorn, motorcykel-
motorer, trykluftsbremserne på store
køretøjer eller andre kraftige lyde, som
frembringer ultralydsbølger.
lDer er en anden bil i nærheden, der er
udstyret med parkeringshjælpssenso-
rer.
lEn sensor er belagt med et lag spray,
eller det regner kraftigt.
lHvis en sensor rammes af en stor
mængde vand, f.eks. ved kørsel på en
oversvømmet vej.
lHvis bilen hælder i betydelig grad.
lBilen nærmer sig en høj eller rund kant-
sten.
lHvis objekter kommer for tæt på senso-
ren.
nObjekter, som muligv is ikke registre-
res korrekt
Formen på objektet kan gøre, at sensoren
ikke kan registrere den. Vær særligt
opmærksom i forbindelse med følgende
objekter:
lLedninger, hegn, reb osv.
lBomuld, sne og andre materialer, der
absorberer lydbølger
lGenstande med skarpe hjørner
lLave objekter
lHøje objekter med overdele, der rager
udad i retning mod bilen
Personer vil muligvis ikke blive registreret,
hvis de er iført visse former for beklæd-
ning.
nSensorernes
registreringsområde
Biler uden PKSB
Ca. 100 cm
*
Ca. 150 cm*
Ca. 65 cm
Ca. 60 cm
Biler med PKSB
Ca. 100 cm
Ca. 150 cm
Ca. 63 cm
Ca. 63 cm
Visning af
sensorregistrering,
afstand til objekt
A
B
C
D
A
B
C
D
OM42D20DK.book Page 411 Friday, November 27, 2020 1:56 PM

4124-5. Brug af systemer til sikker og let kørsel

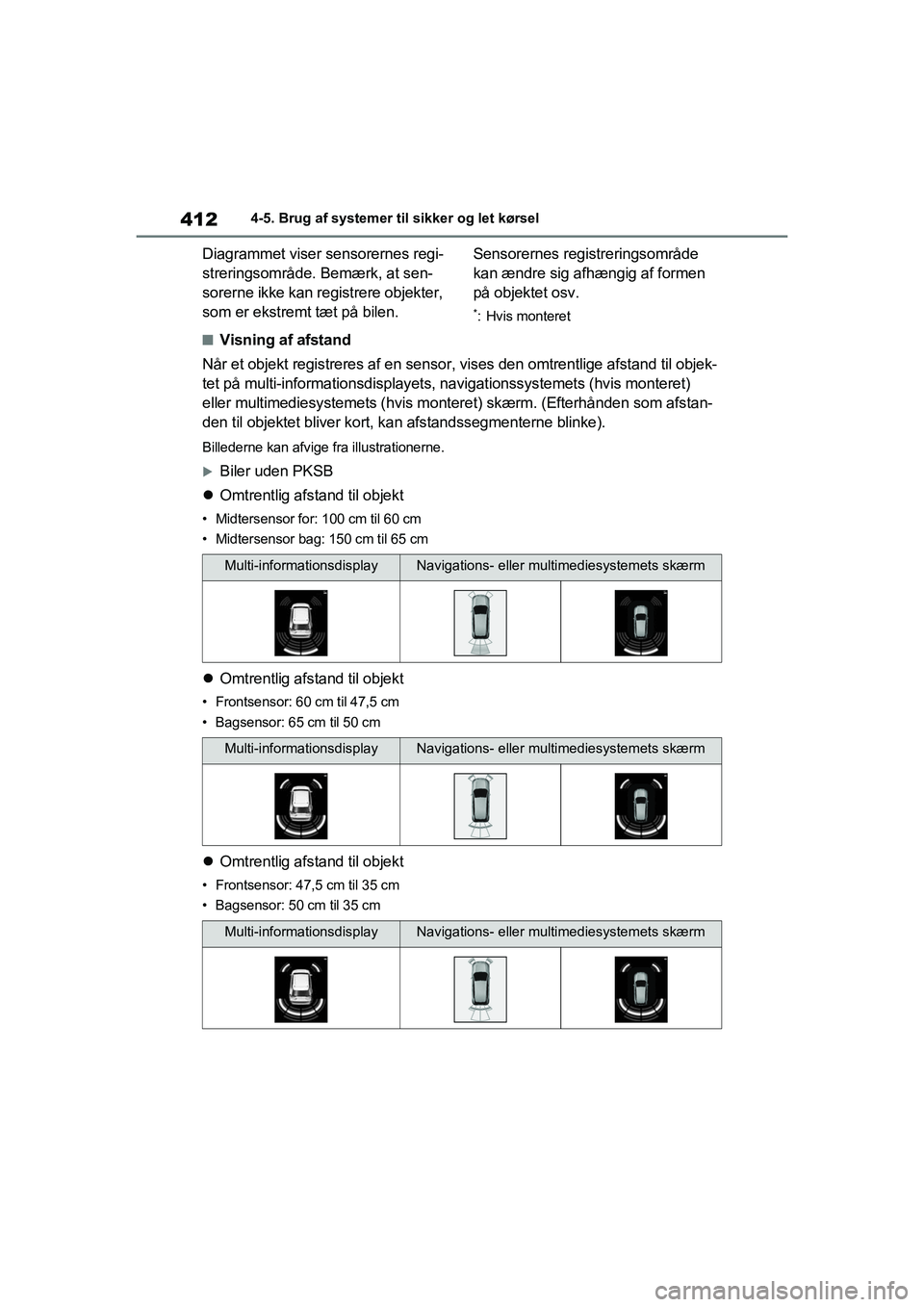

Diagrammet viser sensorernes regi-
streringsområde. Bemærk, at sen-
sorerne ikke kan registrere objekter,
som er ekstremt tæt på bilen.Sensorernes registreringsområde
kan ændre sig afhængig af formen
på objektet osv.
*: Hvis monteret
nVisning af afstand
Når et objekt registreres af en sensor , vises den omtrentlige afstand til objek-
tet på multi-informationsdisplayets, navigationssystemets (hvis monteret)
eller multimediesystemets (hvis mo nteret) skærm. (Efterhånden som afstan-
den til objektet bliver kort, kan afstandssegmenterne blinke).
Billederne kan afvige fra illustrationerne.
Biler uden PKSB
 Omtrentlig afstand til objekt
• Midtersensor for: 100 cm til 60 cm
• Midtersensor bag: 150 cm til 65 cm
Omtrentlig afstand til objekt
• Frontsensor: 60 cm til 47,5 cm
• Bagsensor: 65 cm til 50 cm
Omtrentlig afstand til objekt
• Frontsensor: 47,5 cm til 35 cm
• Bagsensor: 50 cm til 35 cm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
OM42D20DK.book Page 412 Friday, November 27, 2020 1:56 PM

413
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel

Omtrentlig afstand til objekt: 35 cm til 28 cm
*: Afstandssegmenterne blinker langsomt.
Omtrentlig afstand til objekt: Mindre end 28 cm
*: Afstandssegmenterne blinker hurtigt.
Biler med PKSB
 Omtrentlig afstand til objekt
• Midtersensor for: 100 cm til 63 cm
• Midtersensor bag: 150 cm til 63 cm
Omtrentlig afstand til objekt: 63 cm til 48 cm
 Omtrentlig afstand til objekt: 48 cm til 34 cm
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
OM42D20DK.book Page 413 Friday, November 27, 2020 1:56 PM

4144-5. Brug af systemer til sikker og let kørsel
Omtrentlig afstand til objekt: 34 cm til 15 cm
*: Afstandssegmenterne blinker langsomt.
Omtrentlig afstand til objekt: Mindre end 15 cm
*: Afstandssegmenterne blinker hurtigt.
nAktivering af summer og
afstand til et objekt
Der lyder en summer, når senso-
rerne er aktive.
 Summeren bipper hurtigere, i
takt med at bilen nærmer sig et
objekt.
Når bilen kommer inden for føl-
gende afstand af objektet, lyder
summeren konstant.
• Biler uden PKSB: Ca. 35 cm
• Biler med PKSB: Ca. 34 cm
 Når 2 eller flere sensorer regi-
strerer et ubevægeligt objekt
samtidigt, lyder summeren for
det nærmeste objekt.
 Biler med PKSB: Summeren
afbrydes i visse situationer,
selvom sensorerne er aktive.
(automatisk dæmpning af sum-
mer)
nDæmpning af summer (biler med
PKSB)
lAutomatisk afbrydelse af summer
Summeren afbrydes i følgende situatio-
ner, selvom sensorerne er aktive:
• Afstanden mellem bilen og det regi- strerede objekt bliver ikke kortere
(undtagen når afstanden mellem bilen
og objektet er 34 cm eller mindre).
• Bilen bevæger sig væk fra objektet.
• Der er ingen objekter, der kan regi- streres, i bilens bane.
Hvis der registreres endnu et objekt,
eller situationen ændres, mens summer-
lyden er slået fra, vil summeren lyde
igen.
lSådan slås summerlyden fra
Summerlyden kan slås fra midlertidigt
ved at trykke på på instrumentbetje-
ningsknapperne, mens multi-informati-
onsskærmen viser, at lyden kan slås fra.
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
OM42D20DK.book Page 414 Friday, November 27, 2020 1:56 PM

415
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel

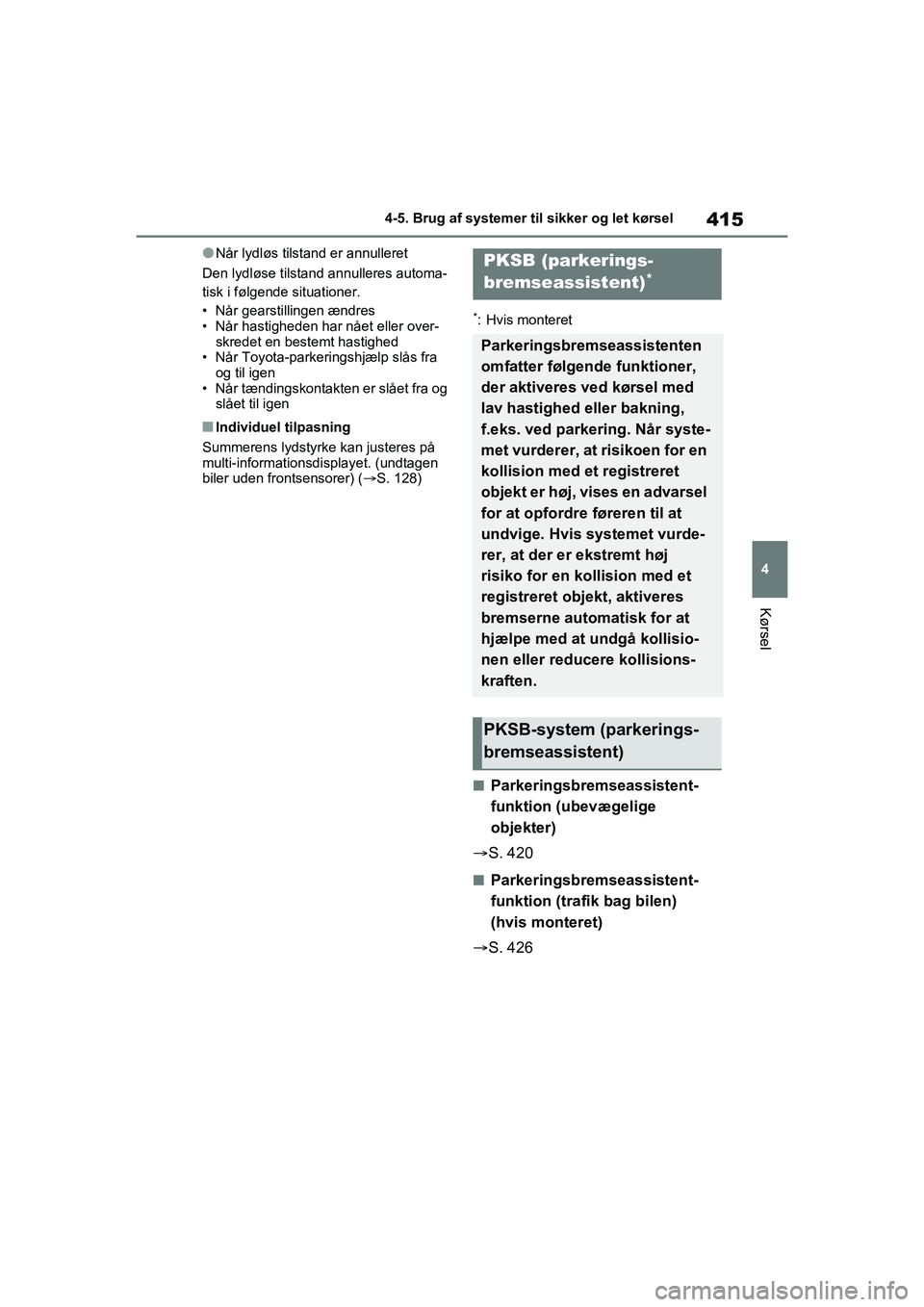

lNår lydløs tilstand er annulleret
Den lydløse tilstand annulleres automa-
tisk i følgende situationer.
• Når gearstillingen ændres
• Når hastigheden har nået eller over- skredet en bestemt hastighed
• Når Toyota-parkeringshjælp slås fra og til igen
• Når tændingskontakten er slået fra og slået til igen
nIndividuel tilpasning
Summerens lydstyrke kan justeres på
multi-informationsdisplayet. (undtagen
biler uden frontsensorer) ( S. 128)
*: Hvis monteret
nParkeringsbremseassistent-
funktion (ubevægelige
objekter)
 S. 420
nParkeringsbremseassistent-
funktion (trafik bag bilen)
(hvis monteret)
 S. 426
PKSB (parkerings-
bremseassistent)
*
Parkeringsbremseassistenten
omfatter følgende funktioner,
der aktiveres ved kørsel med
lav hastighed eller bakning,
f.eks. ved parkering. Når syste-
met vurderer, at risikoen for en
kollision med et registreret
objekt er høj, vises en advarsel
for at opfordre føreren til at
undvige. Hvis systemet vurde-
rer, at der er ekstremt høj
risiko for en kollision med et
registreret objekt, aktiveres
bremserne automatisk for at
hjælpe med at undgå kollisio-
nen eller reducere kollisions-
kraften.
PKSB-system (parkerings-
bremseassistent)
OM42D20DK.book Page 415 Friday, November 27, 2020 1:56 PM

4164-5. Brug af systemer til sikker og let kørsel
Toyota parkeringsbremseassisten-
ten kan aktiveres/deaktiveres på
skærmen på multi-informations-
displayet. Alle funktioner i parke-
ringsbremseassistenten (ubevæge-
lige objekter og trafik bag bilen)
aktiveres/deaktiveres samtidigt.
(  S. 128)
Når parkeringsbremseassistenten er
deaktiveret, lyse r PKSB OFF-indikato-
ren ( S. 111) på multi-informationsdis-
playet.
Systemet aktiveres igen ved at vælge
på multi-informationsdisplayet,
vælge og tænde for den.
Hvis systemet er deaktiveret, forbliver
det slukket, selvom tændingskontakten
sættes på ON, efte r at tændingskontak-
ten er blevet slået fra.
Hvis styringen til begrænsning af
motoreffekt eller bremsestyringen
aktiveres, lyder en summer, og der
vises en meddelelse på multi-infor-
mationsdisplayets, navigations- systemets (hvis monteret) eller på
multimediesystemets skærm for at
advare føreren.
ADVARSEL
nParkeringbremseassistentsyste-
mets begrænsninger
Stol ikke blindt på systemet, da det
kan føre til en ulykke.
Kontrollér at det omgivende område
er sikkert, mens du kører. Afhængig
af bilen og kørselsforholdene samt
vejret m.m. aktive res systemet mulig-
vis ikke.
Sensorernes og radarens registre-
ringsfunktion er begrænset. Kontrollér
at det omgivende område er sikkert,
mens du kører.
lFøreren har alene ansvaret for en
sikker kørsel. Kør altid forsigtigt, og
hold godt øje med omgivelserne.
Parkeringsbremseassistenten er
beregnet til at r educere effekten af
en kollision. I nogle situationer fun-
gerer den dog muligvis ikke.
lParkeringsbremseassistentsyste-
met er ikke beregnet til at stoppe
bilen helt. Selvom systemet har
stoppet bilen, skal du straks træde
på bremsepedalen, da bremsesty-
ringen annulleres efter ca. 2 sekun-
der.
BEMÆRK
nHvis "PKSB Unavailable" vises
på multi-informationsdisplayet,
og PKSB OFF-indikatoren blinker
Hvis denne meddelelse vises, straks
efter at tændingsk ontakten er stillet
på ON, skal du køre forsigtigt og være
opmærksom på omgivelserne. Det
kan være nødvendigt at køre i bilen i
et stykke tid, før systemet vender til-
bage til normal funktion. (Hvis syste-
met ikke vender tilbage til normal
funktion, når du har kørt et stykke tid,
skal du rengøre sensorerne og områ-
derne omkring dem på kofangerne).
Aktivering/deaktivering
af parkeringsbremse-
assistenten
Display og summer
til styring af begrænsning
af motoreffekt og bremse-
styring
OM42D20DK.book Page 416 Friday, November 27, 2020 1:56 PM
