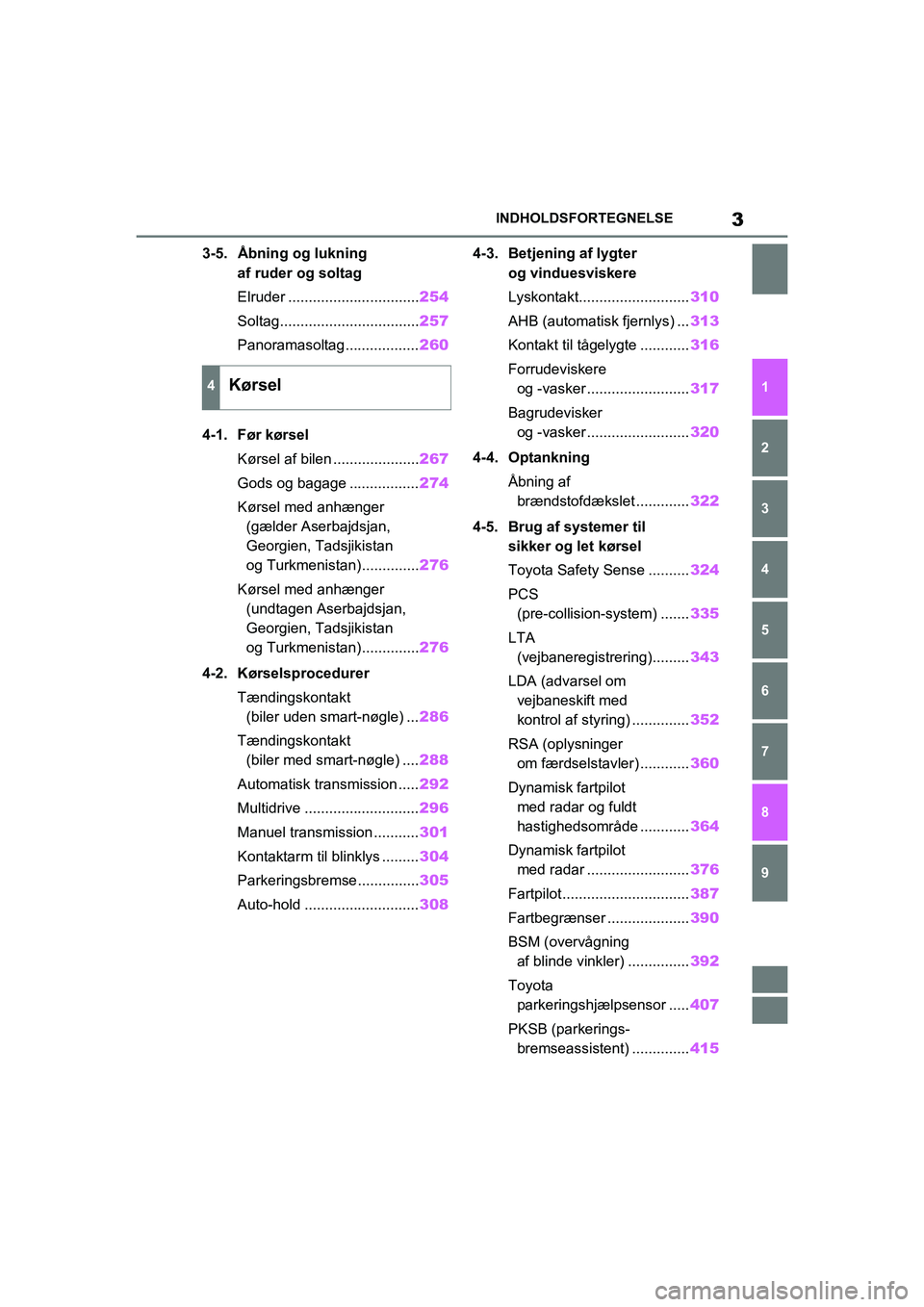

3INDHOLDSFORTEGNELSE
1
6 5
4
3
2
8
7
9
3-5. Ã…bning og lukning af ruder og soltag
Elruder ................................ 254
Soltag.................................. 257
Panoramasoltag.................. 260
4-1. Før kørsel Kørsel af bilen ..................... 267
Gods og bagage ................. 274
Kørsel med anhænger (gælder Aserbajdsjan,
Georgien, Tadsjikistan
og Turkmenistan).............. 276
Kørsel med anhænger (undtagen Aserbajdsjan,
Georgien, Tadsjikistan
og Turkmenistan).............. 276
4-2. Kørselsprocedurer Tændingskontakt (biler uden smart-nøgle) ... 286
Tændingskontakt (biler med smart-nøgle) .... 288
Automatisk transmission ..... 292
Multidrive ............................ 296
Manuel transmission ........... 301
Kontaktarm til blinklys ......... 304
Parkeringsbremse............... 305
Auto-hold ............................ 3084-3. Betjening af lygter
og vinduesviskere
Lyskontakt........................... 310
AHB (automatisk fjernlys) ... 313
Kontakt til tågelygte ............ 316
Forrudeviskere og -vasker ......................... 317
Bagrudevisker og -vasker ......................... 320
4-4. Optankning Åbning af brændstofdækslet ............. 322
4-5. Brug af systemer til sikker og let kørsel
Toyota Safety Sense .......... 324
PCS (pre-collision-system) ....... 335
LTA (vejbaneregistrering)......... 343
LDA (advarsel om vejbaneskift med
kontrol af styring) .............. 352
RSA (oplysninger om færdselstavler) ............ 360
Dynamisk fartpilot med radar og fuldt
hastighedsområde ............ 364
Dynamisk fartpilot med radar ......................... 376
Fartpilot ............................... 387
Fartbegrænser .................... 390
BSM (overvågning af blinde vinkler) ............... 392
Toyota parkeringshjælpsensor ..... 407
PKSB (parkerings- bremseassistent) .............. 415
4Kørsel
OM42D20DK.book Page 3 Friday, November 27, 2020 1:56 PM

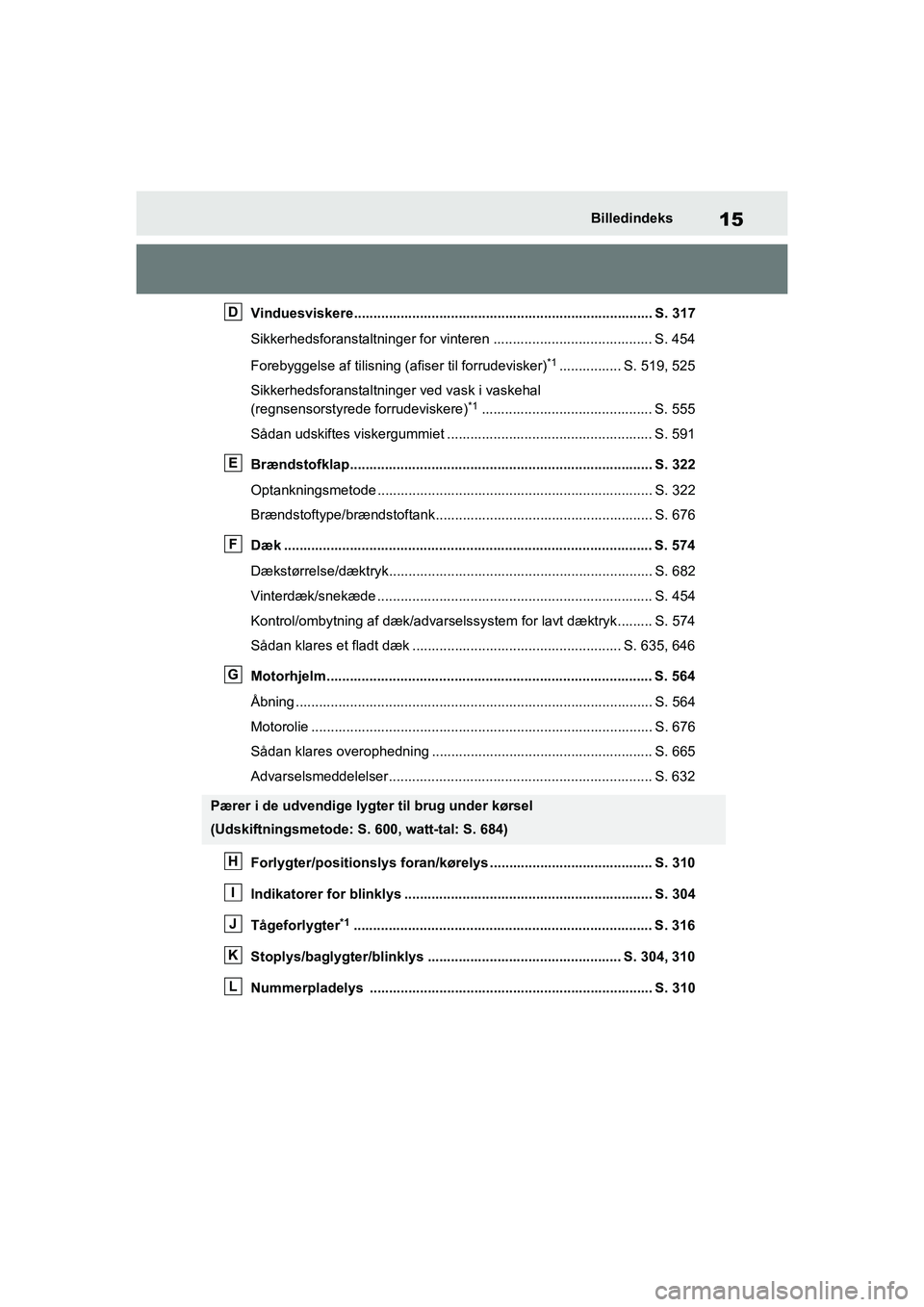

15Billedindeks
Vinduesviskere............................................................................. S. 317
Sikkerhedsforanstaltninger for vinteren......................................... S. 454
Forebyggelse af tilisning (afiser til forrudevisker)
*1................ S. 519, 525
Sikkerhedsforanstaltninge r ved vask i vaskehal
(regnsensorstyrede forrudeviskere)
*1............................................ S. 555
SÃ¥dan udskiftes viskergummiet .............. ....................................... S. 591
Brændstofklap.............................................................................. S. 322
Optankningsmetode ....................................................................... S. 322
Brændstoftype/brændstoftank........................................................ S. 676
Dæk ............................................................................................... S. 574
Dækstørrelse/dæktryk.................................................................... S. 682
Vinterdæk/snekæde ....................................................................... S. 454
Kontrol/ombytning af dæk/advarselss ystem for lavt dæktryk......... S. 574
Sådan klares et fladt dæk ...................................................... S. 635, 646
Motorhjelm.................................................................................... S. 564
Ã…bning ............................................................................................ S. 564
Motorolie ........................................................................................ S. 676
SÃ¥dan klares overophedning ......................................................... S. 665
Advarselsmeddelelser......... ........................................................ ... S. 632
Forlygter/positionslys foran/kørelys .......................................... S. 310
Indikatorer for blinklys ................................................................ S. 304
TÃ¥geforlygter
*1............................................................................. S. 316
Stoplys/baglygter/blinklys .................................................. S. 304, 310
Nummerpladelys ......................................................................... S. 310
Pærer i de udvendige lygter til brug under kørsel
(Udskiftningsmetode: S. 600, watt-tal: S. 684)
D
E
F
G
H
I
J
K
L
OM42D20DK.book Page 15 Friday, November 27, 2020 1:56 PM

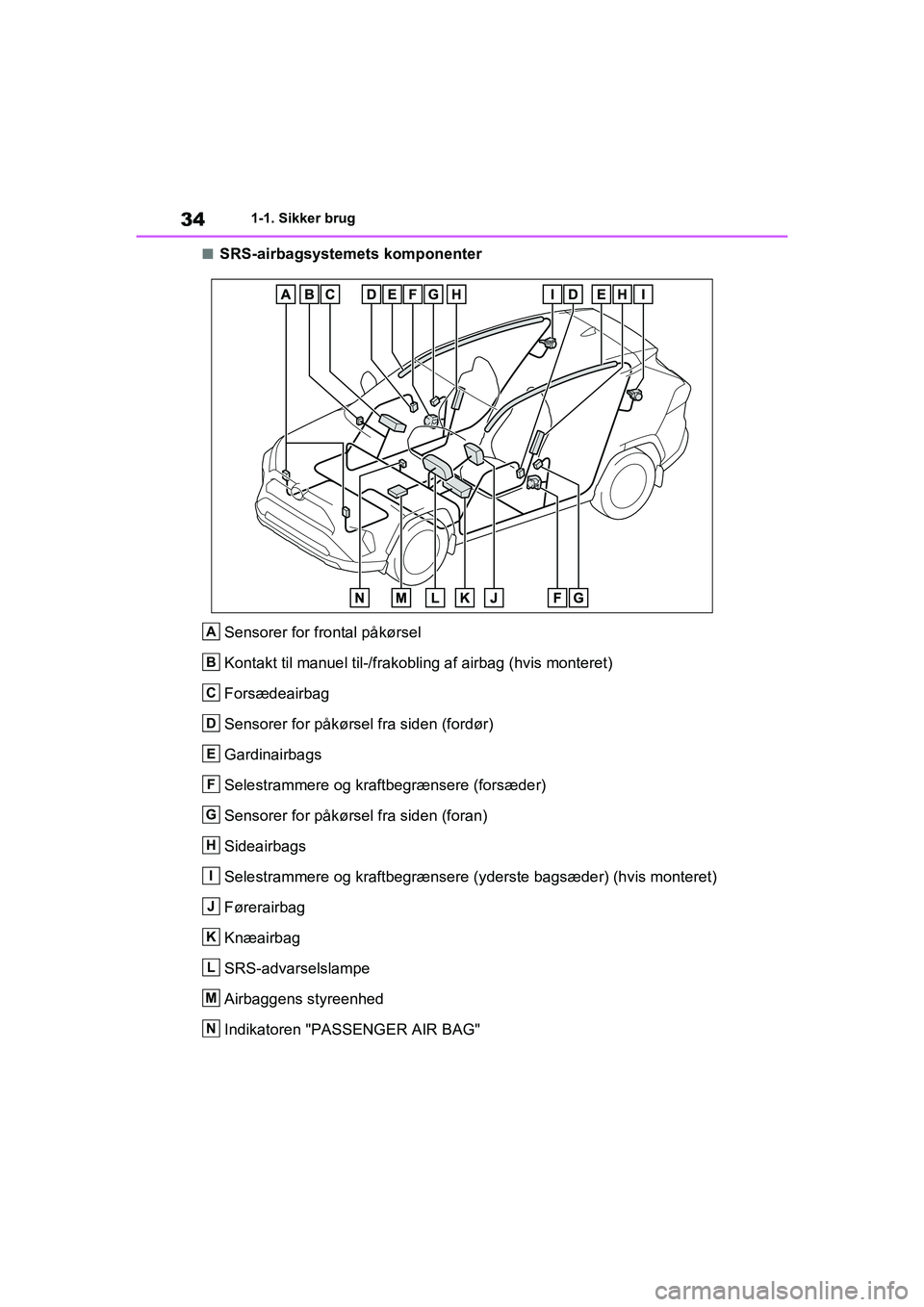

341-1. Sikker brug
nSRS-airbagsystemets komponenterSensorer for frontal påkørsel
Kontakt til manuel til-/frakob ling af airbag (hvis monteret)
Forsædeairbag
Sensorer for påkørsel fra siden (fordør)
Gardinairbags
Selestrammere og kraftbegrænsere (forsæder)
Sensorer for påkørsel fra siden (foran)
Sideairbags
Selestrammere og kraftbegrænsere (yderste bagsæder) (hvis monteret)
Førerairbag
Knæairbag
SRS-advarselslampe
Airbaggens styreenhed
Indikatoren "PASSENGER AIR BAG"
A
B
C
D
E
F
G
H
I
J
K
L
M
N
OM42D20DK.book Page 34 Friday, November 27, 2020 1:56 PM

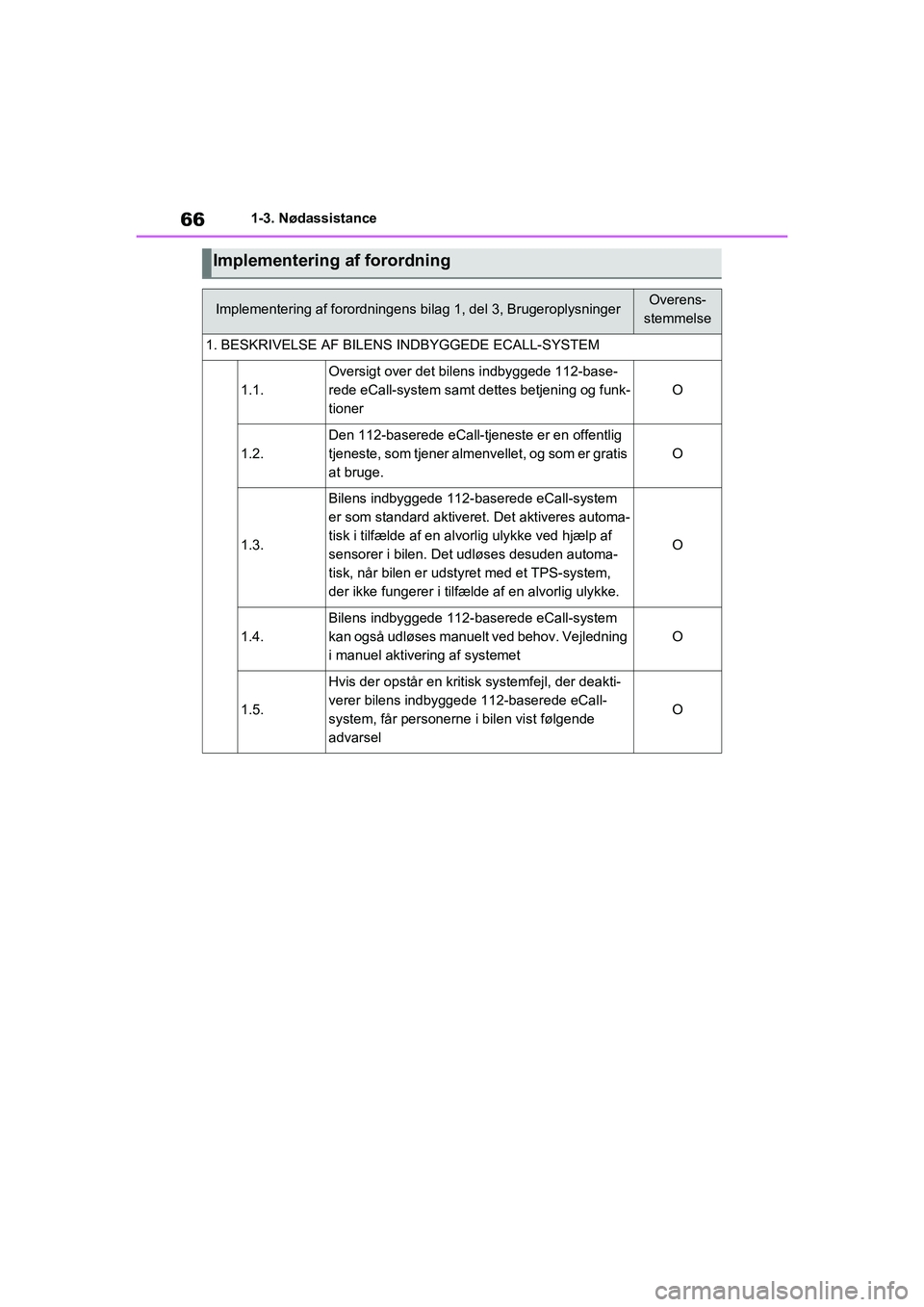

661-3. Nødassistance
Implementering af forordning
Implementering af forordningens bilag 1, del 3, BrugeroplysningerOverens-
stemmelse
1. BESKRIVELSE AF BILENS INDBYGGEDE ECALL-SYSTEM
1.1.
Oversigt over det bilens indbyggede 112-base-
rede eCall-system samt dettes betjening og funk-
tioner
O
1.2.
Den 112-baserede eCall-tjeneste er en offentlig
tjeneste, som tjener almenvellet, og som er gratis
at bruge.
O
1.3.
Bilens indbyggede 112-baserede eCall-system
er som standard aktiveret. Det aktiveres automa-
tisk i tilfælde af en alvo rlig ulykke ved hjælp af
sensorer i bilen. Det udløses desuden automa-
tisk, når bilen er udstyret med et TPS-system,
der ikke fungerer i tilf ælde af en alvorlig ulykke.
O
1.4.
Bilens indbyggede 112-baserede eCall-system
kan også udløses manuelt ved behov. Vejledning
i manuel aktivering af systemet
O
1.5.
Hvis der opstår en kritisk systemfejl, der deakti-
verer bilens indbyggede 112-baserede eCall-
system, får personerne i bilen vist følgende
advarsel
O
OM42D20DK.book Page 66 Friday, November 27, 2020 1:56 PM

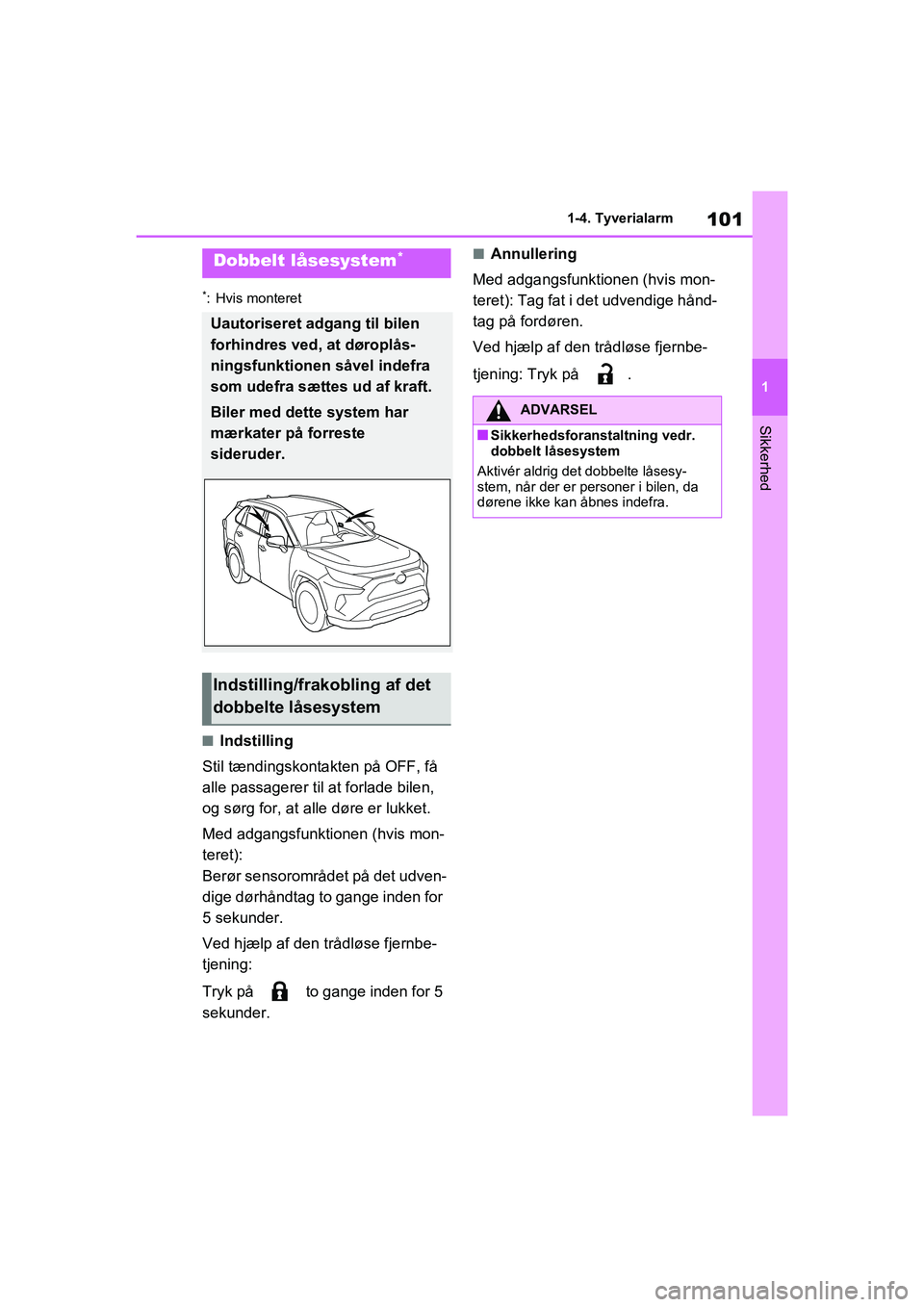

101
1
1-4. Tyverialarm
Sikkerhed
*: Hvis monteret
nIndstilling
Stil tændingskontakten på OFF, få
alle passagerer til at forlade bilen,
og sørg for, at alle døre er lukket.
Med adgangsfunktionen (hvis mon-
teret):
Berør sensorområdet på det udven-
dige dørhåndtag to gange inden for
5 sekunder.
Ved hjælp af den trådløse fjernbe-
tjening:
Tryk på to gange inden for 5
sekunder.
nAnnullering
Med adgangsfunktionen (hvis mon-
teret): Tag fat i det udvendige hånd-
tag på fordøren.
Ved hjælp af den trådløse fjernbe-
tjening: Tryk på .Dobbelt låsesystem*
Uautoriseret adgang til bilen
forhindres ved, at døroplås-
ningsfunktionen såvel indefra
som udefra sættes ud af kraft.
Biler med dette system har
mærkater på forreste
sideruder.
Indstilling/frakobling af det
dobbelte låsesystem
ADVARSEL
nSikkerhedsforanstaltning vedr.
dobbelt låsesystem
Aktivér aldrig det dobbelte låsesy-
stem, når der er personer i bilen, da
dørene ikke kan åbnes indefra.
OM42D20DK.book Page 101 Friday, November 27, 2020 1:56 PM

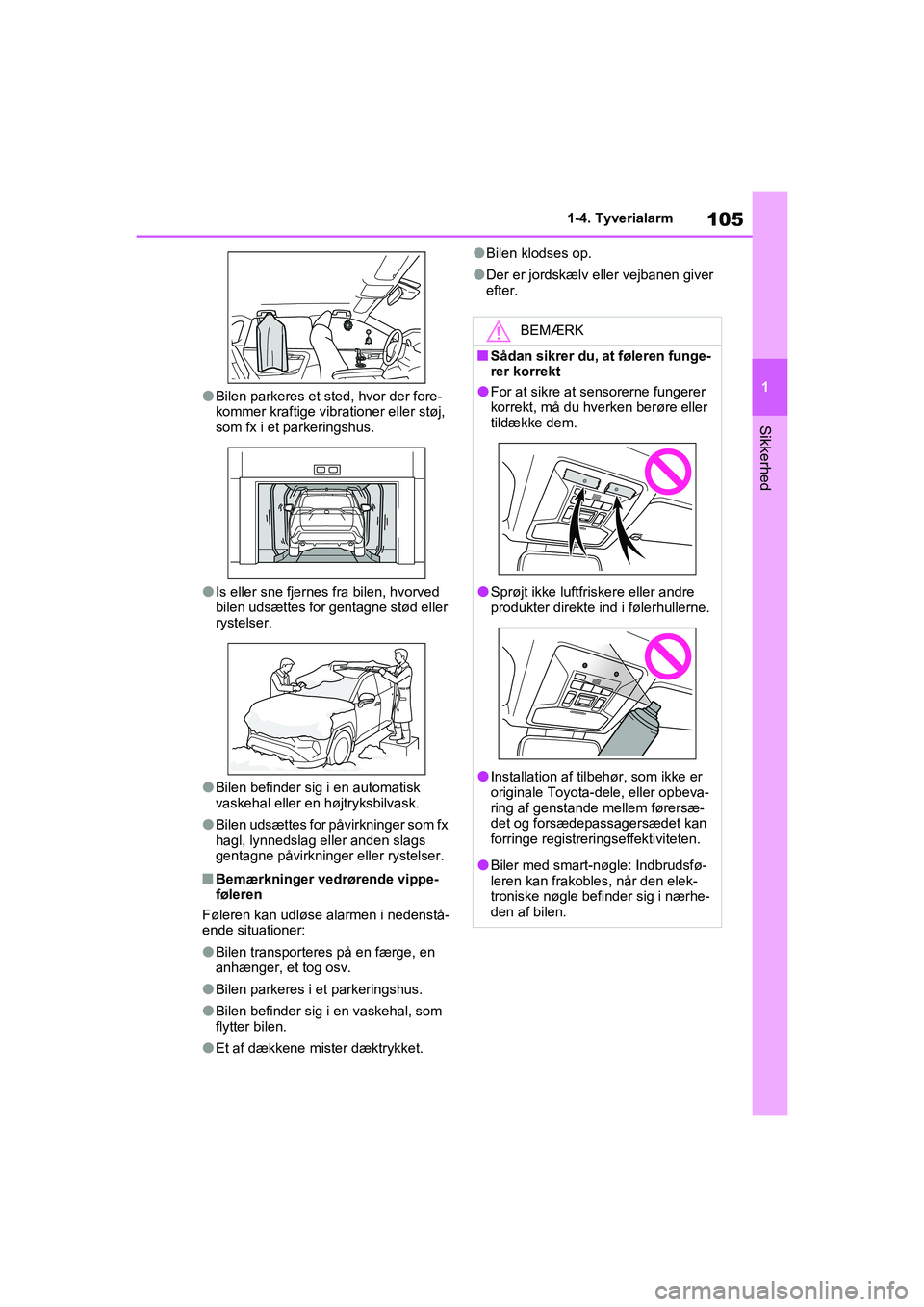

105
1
1-4. Tyverialarm
Sikkerhed
lBilen parkeres et sted, hvor der fore-
kommer kraftige vibrationer eller støj,
som fx i et parkeringshus.
lIs eller sne fjernes fra bilen, hvorved
bilen udsættes for gentagne stød eller
rystelser.
lBilen befinder sig i en automatisk
vaskehal eller en højtryksbilvask.
lBilen udsættes for påvirkninger som fx
hagl, lynnedslag eller anden slags
gentagne påvirkninger eller rystelser.
nBemærkninger vedrørende vippe-
føleren
Føleren kan udløse alarmen i nedenstå-
ende situationer:
lBilen transporteres på en færge, en
anhænger, et tog osv.
lBilen parkeres i et parkeringshus.
lBilen befinder sig i en vaskehal, som
flytter bilen.
lEt af dækkene mi ster dæktrykket.
lBilen klodses op.
lDer er jordskælv eller vejbanen giver
efter.
BEMÆRK
nSådan sikrer du, at føleren funge-
rer korrekt
lFor at sikre at sensorerne fungerer
korrekt, må du hverken berøre eller
tildække dem.
lSprøjt ikke luftfriskere eller andre
produkter direkte ind i følerhullerne.
lInstallation af tilbehør, som ikke er
originale Toyota-dele, eller opbeva-
ring af genstande mellem førersæ-
det og forsædepassagersædet kan
forringe registreringseffektiviteten.
lBiler med smart-nøgle: Indbrudsfø-
leren kan frakobles, når den elek-
troniske nøgle befinder sig i nærhe-
den af bilen.
OM42D20DK.book Page 105 Friday, November 27, 2020 1:56 PM

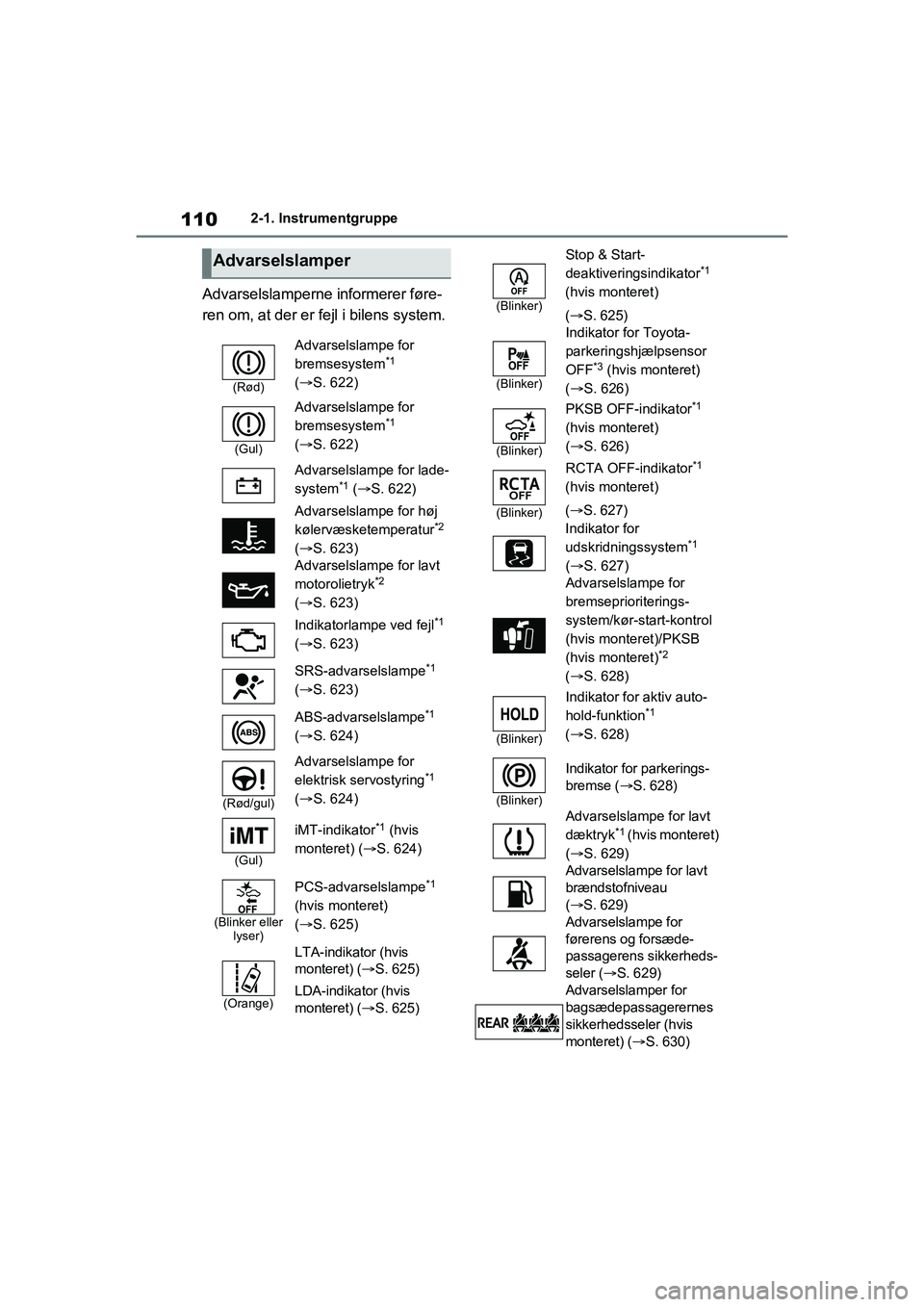

1102-1. Instrumentgruppe
Advarselslamperne informerer føre-
ren om, at der er fejl i bilens system.
Advarselslamper
(Rød)
Advarselslampe for
bremsesystem*1
(ï‚®S. 622)
(Gul)
Advarselslampe for
bremsesystem*1
(ï‚®S. 622)
Advarselslampe for lade-
system
*1 ( ï‚®S. 622)
Advarselslampe for høj
kølervæsketemperatur
*2
(ï‚®S. 623)
Advarselslampe for lavt
motorolietryk
*2
(ï‚®S. 623)
Indikatorlampe ved fejl
*1
(ï‚®S. 623)
SRS-advarselslampe
*1
(ï‚®S. 623)
ABS-advarselslampe
*1
(ï‚®S. 624)
(Rød/gul)
Advarselslampe for
elektrisk servostyring*1
(ï‚®S. 624)
(Gul)
iMT-indikator*1 (hvis
monteret) (ï‚®S. 624)
(Blinker eller lyser)
PCS-advarselslampe*1
(hvis monteret)
(ï‚®S. 625)
(Orange)
LTA-indikator (hvis monteret) ( ï‚®S. 625)
LDA-indikator (hvis monteret) ( ï‚®S. 625)
(Blinker)
Stop & Start-
deaktiveringsindikator*1
(hvis monteret)
( ï‚® S. 625)
(Blinker)
Indikator for Toyota-
parkeringshjælpsensor
OFF
*3 (hvis monteret)
(ï‚®S. 626)
(Blinker)
PKSB OFF-indikator*1
(hvis monteret)
(ï‚®S. 626)
(Blinker)
RCTA OFF-indikator*1
(hvis monteret)
( ï‚® S. 627)
Indikator for
udskridningssystem
*1
(ï‚®S. 627)
Advarselslampe for
bremseprioriterings-
system/kør-start-kontrol
(hvis monteret)/PKSB
(hvis monteret)
*2
(ï‚®S. 628)
(Blinker)
Indikator for aktiv auto-
hold-funktion*1
(ï‚®S. 628)
(Blinker)
Indikator for parkerings- bremse ( ï‚®S. 628)
Advarselslampe for lavt
dæktryk
*1 (hvis monteret)
(ï‚®S. 629)
Advarselslampe for lavt
brændstofniveau
( ï‚® S. 629)
Advarselslampe for førerens og forsæde-
passagerens sikkerheds-
seler ( ï‚®S. 629)
Advarselslamper for
bagsædepassagerernes
sikkerhedsseler (hvis
monteret) ( ï‚®S. 630)
OM42D20DK.book Page 110 Friday, November 27, 2020 1:56 PM

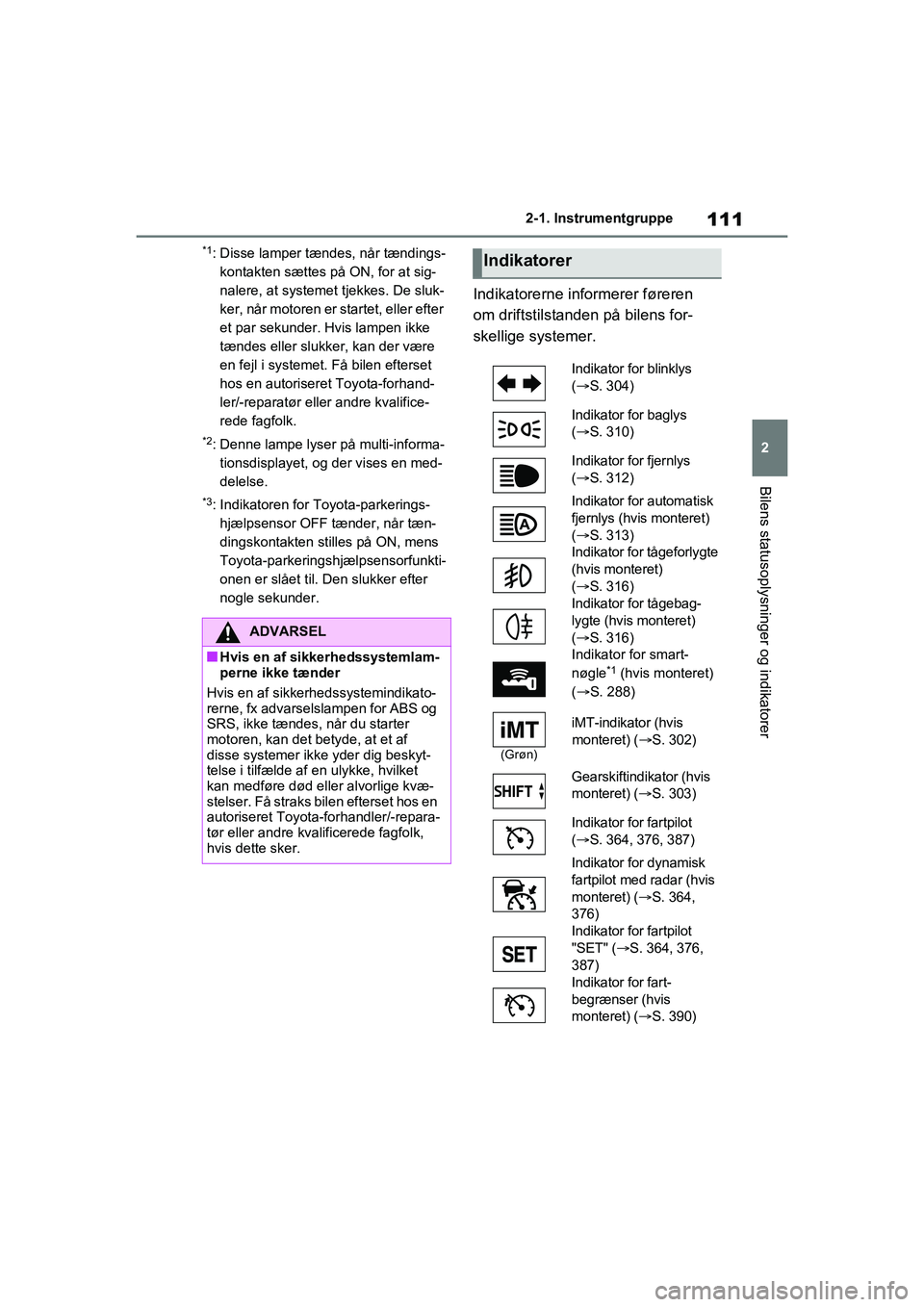

111
2
2-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
*1: Disse lamper tændes, når tændings-
kontakten sættes på ON, for at sig-
nalere, at systemet tjekkes. De sluk-
ker, når motoren er startet, eller efter
et par sekunder. Hvis lampen ikke
tændes eller slukker, kan der være
en fejl i systemet. FÃ¥ bilen efterset
hos en autoriseret Toyota-forhand-
ler/-reparatør eller andre kvalifice-
rede fagfolk.
*2: Denne lampe lyser på multi-informa- tionsdisplayet, og der vises en med-
delelse.
*3: Indikatoren for Toyota-parkerings- hjælpsensor OFF tænder, når tæn-
dingskontakten stilles på ON, mens
Toyota-parkeringshjælpsensorfunkti-
onen er slået til. Den slukker efter
nogle sekunder.
Indikatorerne informerer føreren
om driftstilstanden på bilens for-
skellige systemer.
ADVARSEL
nHvis en af sikkerhedssystemlam-
perne ikke tænder
Hvis en af sikkerhedssystemindikato-
rerne, fx advarselslampen for ABS og
SRS, ikke tændes, når du starter
motoren, kan det betyde, at et af
disse systemer ikke yder dig beskyt-
telse i tilfælde af en ulykke, hvilket
kan medføre død eller alvorlige kvæ-
stelser. FÃ¥ straks bilen efterset hos en
autoriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk,
hvis dette sker.
Indikatorer
Indikator for blinklys
( ï‚® S. 304)
Indikator for baglys
( ï‚® S. 310)
Indikator for fjernlys
( ï‚® S. 312)
Indikator for automatisk
fjernlys (hvis monteret)
( ï‚® S. 313)
Indikator for tågeforlygte
(hvis monteret)
( ï‚® S. 316)
Indikator for tågebag-
lygte (hvis monteret)
( ï‚® S. 316)
Indikator for smart-
nøgle
*1 (hvis monteret)
( ï‚®S. 288)
(Grøn)
iMT-indikator (hvis
monteret) ( ï‚®S. 302)
Gearskiftindikator (hvis
monteret) ( ï‚®S. 303)
Indikator for fartpilot
( ï‚® S. 364, 376, 387)
Indikator for dynamisk
fartpilot med radar (hvis
monteret) ( ï‚®S. 364,
376)
Indikator for fartpilot
"SET" ( ï‚®S. 364, 376,
387)
Indikator for fart-
begrænser (hvis
monteret) (ï‚® S. 390)
OM42D20DK.book Page 111 Friday, November 27, 2020 1:56 PM

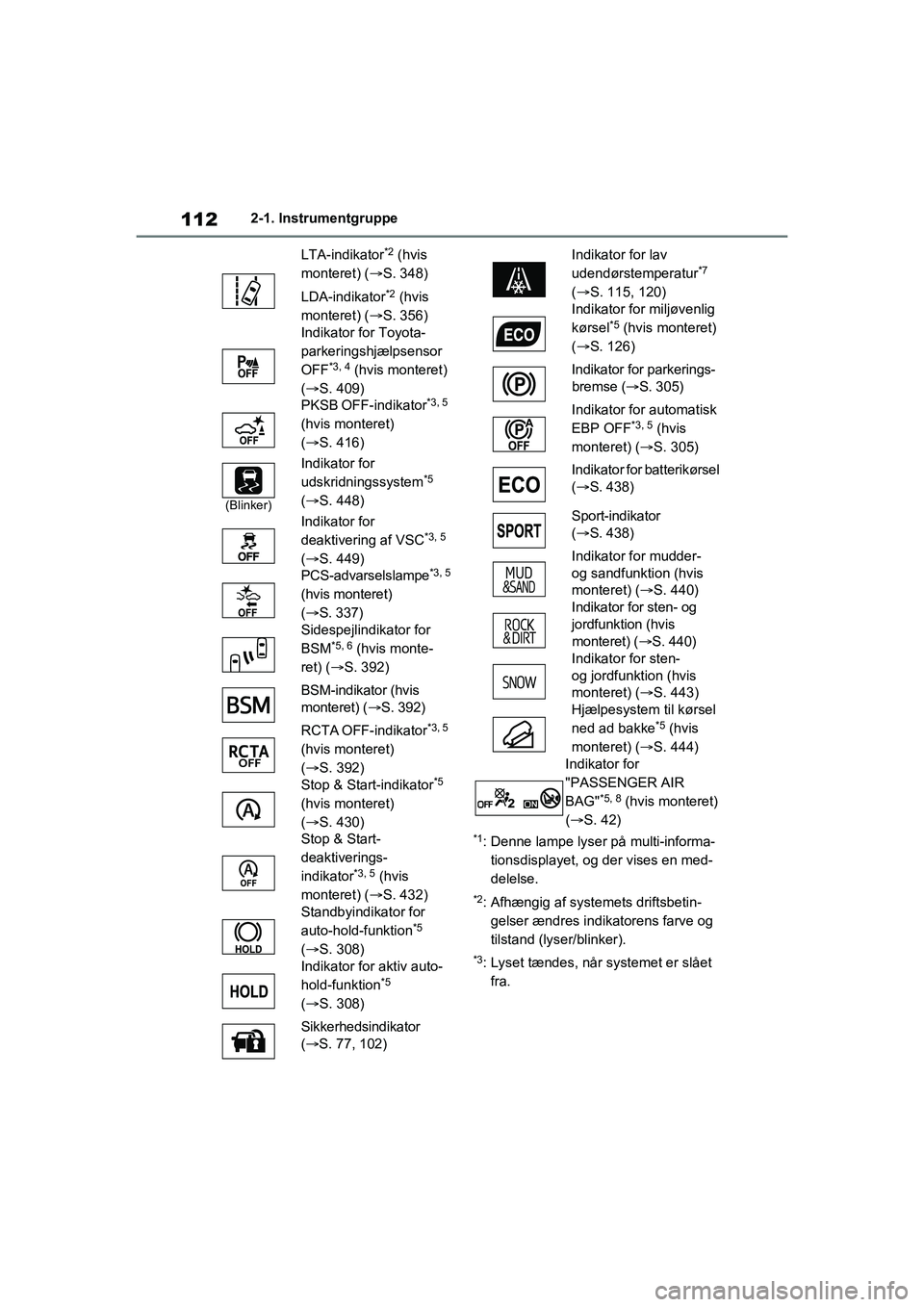

1122-1. Instrumentgruppe
*1: Denne lampe lyser på multi-informa-tionsdisplayet, og der vises en med-
delelse.
*2: Afhængig af systemets driftsbetin-gelser ændres indikatorens farve og
tilstand (lyser/blinker).
*3: Lyset tændes, når systemet er slået fra.
LTA-indikator
*2 (hvis
monteret) (ï‚®S. 348)
LDA-indikator
*2 (hvis
monteret) (ï‚®S. 356)
Indikator for Toyota-
parkeringshjælpsensor
OFF
*3, 4 (hvis monteret)
(ï‚®S. 409)
PKSB OFF-indikator
*3, 5
(hvis monteret)
(ï‚®S. 416)
(Blinker)
Indikator for
udskridningssystem*5
(ï‚®S. 448)
Indikator for
deaktivering af VSC
*3, 5
(ï‚®S. 449)
PCS-advarselslampe
*3, 5
(hvis monteret)
( ï‚® S. 337)
Sidespejlindikator for
BSM
*5, 6 (hvis monte-
ret) ( ï‚®S. 392)
BSM-indikator (hvis
monteret) ( ï‚®S. 392)
RCTA OFF-indikator
*3, 5
(hvis monteret)
(ï‚®S. 392)
Stop & Start-indikator
*5
(hvis monteret)
(ï‚®S. 430)
Stop & Start-
deaktiverings-
indikator
*3, 5 (hvis
monteret) (ï‚®S. 432)
Standbyindikator for
auto-hold-funktion
*5
(ï‚®S. 308)
Indikator for aktiv auto-
hold-funktion
*5
(ï‚®S. 308)
Sikkerhedsindikator
( ï‚® S. 77, 102)
Indikator for lav
udendørstemperatur*7
( ï‚®S. 115, 120)
Indikator for miljøvenlig
kørsel
*5 (hvis monteret)
( ï‚®S. 126)
Indikator for parkerings- bremse ( ï‚®S. 305)
Indikator for automatisk
EBP OFF
*3, 5 (hvis
monteret) ( ï‚®S. 305)
Indikator for batterikørsel
( ï‚® S. 438)
Sport-indikator
( ï‚® S. 438)
Indikator for mudder-
og sandfunktion (hvis
monteret) ( ï‚®S. 440)
Indikator for sten- og
jordfunktion (hvis monteret) (ï‚® S. 440)
Indikator for sten-
og jordfunktion (hvis
monteret) ( ï‚®S. 443)
Hjælpesystem til kørsel
ned ad bakke
*5 (hvis
monteret) ( ï‚®S. 444)
Indikator for
"PASSENGER AIR
BAG"
*5, 8 (hvis monteret)
(ï‚®S. 42)
OM42D20DK.book Page 112 Friday, November 27, 2020 1:56 PM

113
2

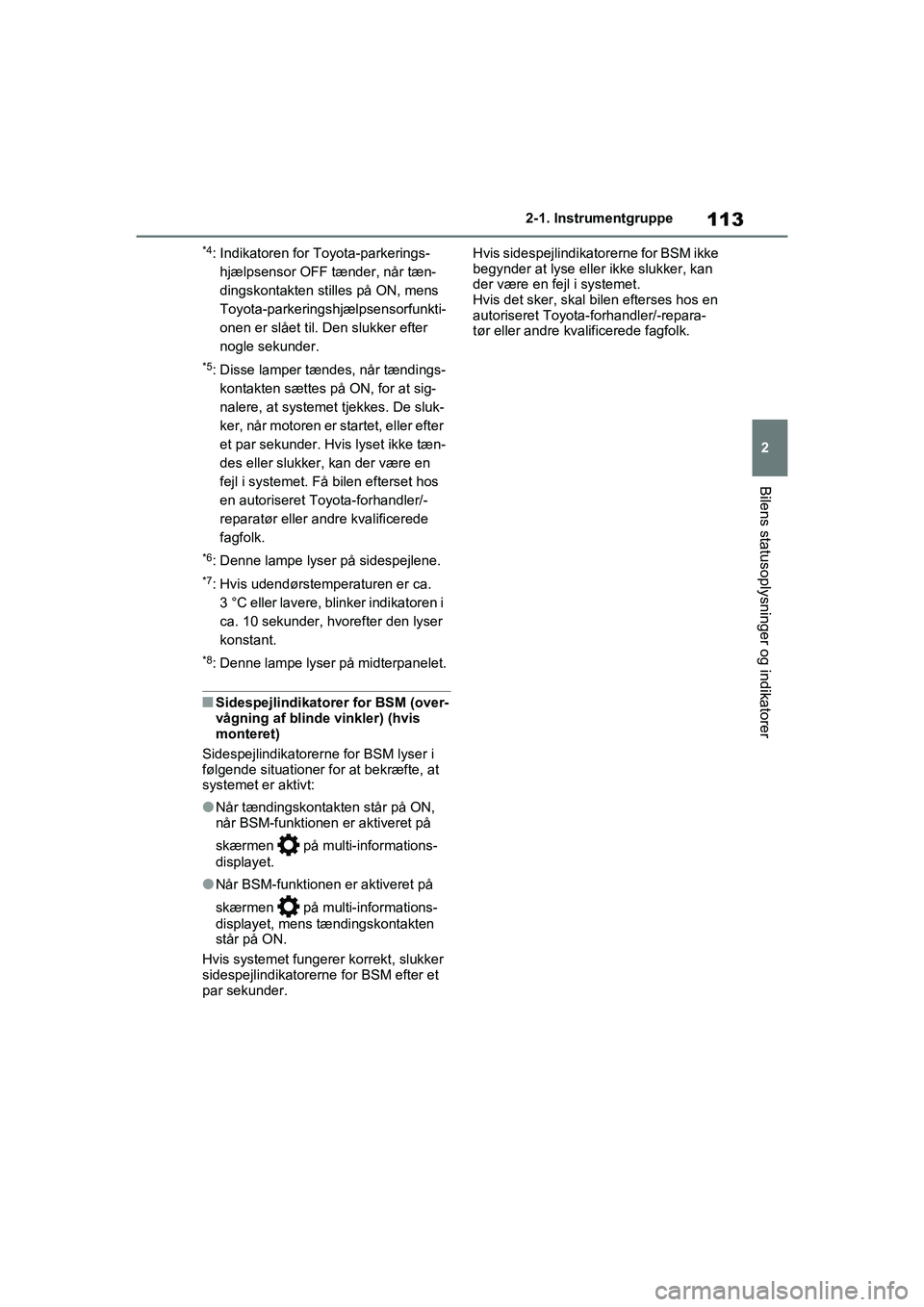

2-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
*4: Indikatoren for Toyota-parkerings-
hjælpsensor OFF tænder, når tæn-
dingskontakten stilles på ON, mens
Toyota-parkeringshjælpsensorfunkti-
onen er slået til. Den slukker efter
nogle sekunder.
*5: Disse lamper tændes, når tændings-kontakten sættes på ON, for at sig-
nalere, at systemet tjekkes. De sluk-
ker, når motoren er startet, eller efter
et par sekunder. Hvis lyset ikke tæn-
des eller slukker, kan der være en
fejl i systemet. FÃ¥ bilen efterset hos
en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede
fagfolk.
*6: Denne lampe lyser på sidespejlene.
*7: Hvis udendørstemperaturen er ca. 3 °C eller lavere, blinker indikatoren i
ca. 10 sekunder, hvorefter den lyser
konstant.
*8: Denne lampe lyser på midterpanelet.
nSidespejlindikatore r for BSM (over-
vågning af blinde vinkler) (hvis
monteret)
Sidespejlindikatorerne for BSM lyser i
følgende situationer for at bekræfte, at
systemet er aktivt:
lNår tændingskontakten står på ON,
når BSM-funktionen er aktiveret på
skærmen på multi-informations-
displayet.
lNår BSM-funktionen er aktiveret på
skærmen på multi-informations-
displayet, mens tændingskontakten
står på ON.
Hvis systemet fungerer korrekt, slukker
sidespejlindikatorerne for BSM efter et
par sekunder. Hvis sidespejlindikatorerne for BSM ikke
begynder at lyse eller ikke slukker, kan
der være en fejl i systemet.
Hvis det sker, skal bilen efterses hos en
autoriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk.
OM42D20DK.book Page 113 Friday, November 27, 2020 1:56 PM
