TOYOTA RAV4 2021 Instructieboekje (in Dutch)

3904-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
Multi-informatiedisplay
In-/uitschakelen van de BSM-functie/RCTA.
BSM (Blind Spot Monitor)*
De Blind Spot Monitor is een sys-
teem met 2 functies:
De BSM-functie (Blind Spot Moni-
tor)
Helpt de bestuurder bij het nemen
van een beslissing als van rijstrook
wordt gewisseld
 RCTA (Rear Crossing Traffic
Alert) (indien aanwezig)
Helpt de bestuurder bij het achteruit-
rijden
Deze functies maken gebruik van
dezelfde sensoren.
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van de BSM-functie
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De BSM-functie is een aanvullende functie
die de bestuurder er attent op maakt dat er
zich een auto in de dode hoek van de bui-
tenspiegels bevindt of snel van achteren
nadert richting dode hoek. Vertrouw niet
alleen op de BSM-functie. De functie kan
niet beoordelen of u veilig van rijstrook
kunt wisselen. Wanneer u alleen op de
functie vertrouwt, kan dit leiden tot een
ongeval met ernstig letsel tot gevolg.
Aangezien het systeem onder bepaalde
omstandigheden mogelijk niet goed werkt,
dient de bestuurder altijd zelf de veiligheid
te controleren.
■Waarschuwingen met betrekking tot
het gebruik van de RCTA
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De RCTA is slechts een aanvullende func-
tie die de bestuurder waarschuwt wanneer
er een auto van rechts of links achter de
auto nadert. Aangezien de RCTA onder
bepaalde omstandigheden mogelijk niet
goed werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren.
Wanneer u te veel op deze functie ver-
trouwt, kan dit leiden tot een ongeval met
ernstig letsel tot gevolg.
Systeemonderdelen
A
pM_RAV4_OM_OM42D20E_(EE).book Page 390 Friday, August 7, 2020 1:15 PM

391
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Indicatoren in buitenspiegel
BSM-functie:
Wanneer een auto wordt gesignaleerd in de
dode hoek van de buitenspiegels of van ach-
teren snel de dode hoek nadert, gaat de
indicator in de buitenspiegel aan die zijde
branden. Als de richtingaanwijzerschake-
laar wordt bediend in de richting van de zijde
waar een auto wordt gesignaleerd, gaat de
indicator in de buitenspiegel knipperen.
RCTA:
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, gaan de
indicatoren in beide buitenspiegels knippe-
ren.
Controlelampje BSM/controlelampje
RCTA OFF
Als de Blind Spot Monitor wordt ingescha-
keld, gaat het controlelampje BSM branden.
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF bran-
den.
Weergave monitorscherm (alleen
RCTA)
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, wordt het
RCTA-icoon (
→Blz. 403) voor de desbetref-
fende zijde weergegeven.
RCTA-zoemer (alleen RCTA)
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, klinkt er
een zoemer vanachter de achterstoel.
De BSM-functie en de RCTA kunnen
worden ingeschakeld/uitgeschakeld via
het scherm van het multi-informa-
tiedisplay. ( →Blz. 126)
■Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buitenspie-
gels bij fel zonlicht niet goed te zien.
■Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■Wanneer “Blind Spot Monitor Unavaila-
ble” (Blind Spot Monitor niet beschik-
baar), “Rear Cross Traffic Alert
Unavailable” (Rear Cross Traffic Alert
niet beschikbaar) of “RCTA Unavaila-
ble” (RCTA niet beschikbaar) wordt
weergegeven op het multi-informatie-
display
De sensorspanning is niet in orde of water,
sneeuw, modder, enz. hopen zich mogelijk
op in de buurt rondom de sensor in de ach-
terbumper. ( →Blz. 399)
Wanneer het water, de sneeuw, de modder,
enz. rondom de sensor worden verwijderd,
moet het systeem weer normaal gaan wer-
ken.
Ook werkt mogelijk de sensor niet normaal bij
extreem warm of koud weer.
■Wanneer “Blind Spot Monitor System
Malfunction Visit Your Dealer” (Storing
in Blind Spot Monitor. Ga naar uw dea-
ler), “Rear Cross Traffic Alert Malfunc-
tion Visit Your Dealer” (Storing in Rear
Cross Traffic Alert. Ga naar uw dealer)
of “RCTA Malfunction Visit Your Dea-
ler” (Storing in RCTA. Ga naar uw dea-
ler) op het multi-informatiedisplay
wordt weergegeven
Er zit mogelijk een storing in de sensor of de
sensor is niet goed uitgelijnd. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 126)In-/uitschakelen van de
BSM-functie/RCTA
B
C
D
E
pM_RAV4_OM_OM42D20E_(EE).book Page 391 Friday, August 7, 2020 1:15 PM

3924-5. Gebruik van de ondersteunende systemen

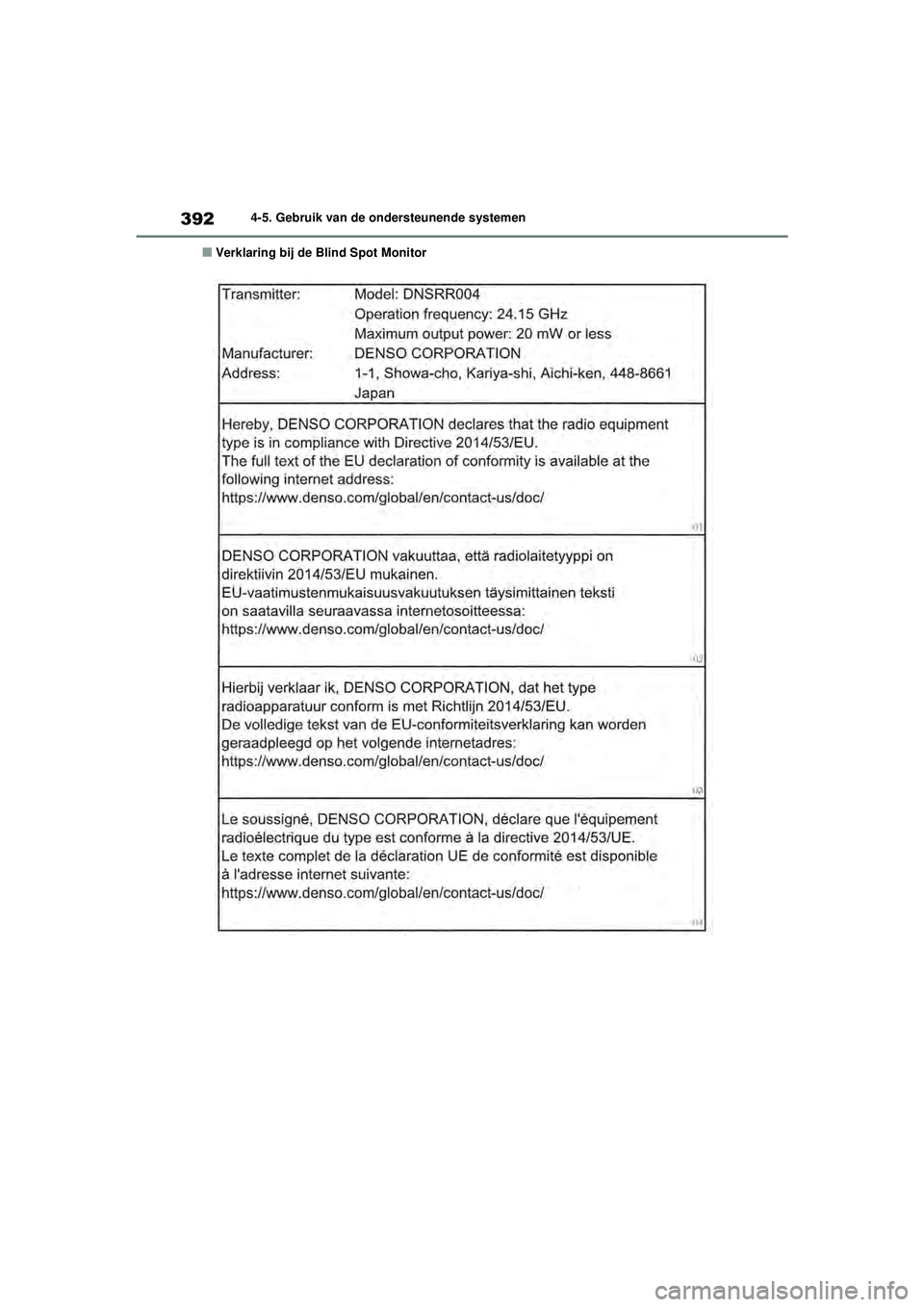

■Verklaring bij de Blind Spot Monitor
pM_RAV4_OM_OM42D20E_(EE).book Page 392 Friday, August 7, 2020 1:15 PM

393
4
4-5. Gebruik van de ondersteunende systemen
Rijden
pM_RAV4_OM_OM42D20E_(EE).book Page 393 Friday, August 7, 2020 1:15 PM

3944-5. Gebruik van de ondersteunende systemen
pM_RAV4_OM_OM42D20E_(EE).book Page 394 Friday, August 7, 2020 1:15 PM

395
4
4-5. Gebruik van de ondersteunende systemen
Rijden
pM_RAV4_OM_OM42D20E_(EE).book Page 395 Friday, August 7, 2020 1:15 PM

3964-5. Gebruik van de ondersteunende systemen
pM_RAV4_OM_OM42D20E_(EE).book Page 396 Friday, August 7, 2020 1:15 PM

397
4
4-5. Gebruik van de ondersteunende systemen
Rijden
pM_RAV4_OM_OM42D20E_(EE).book Page 397 Friday, August 7, 2020 1:15 PM

3984-5. Gebruik van de ondersteunende systemen

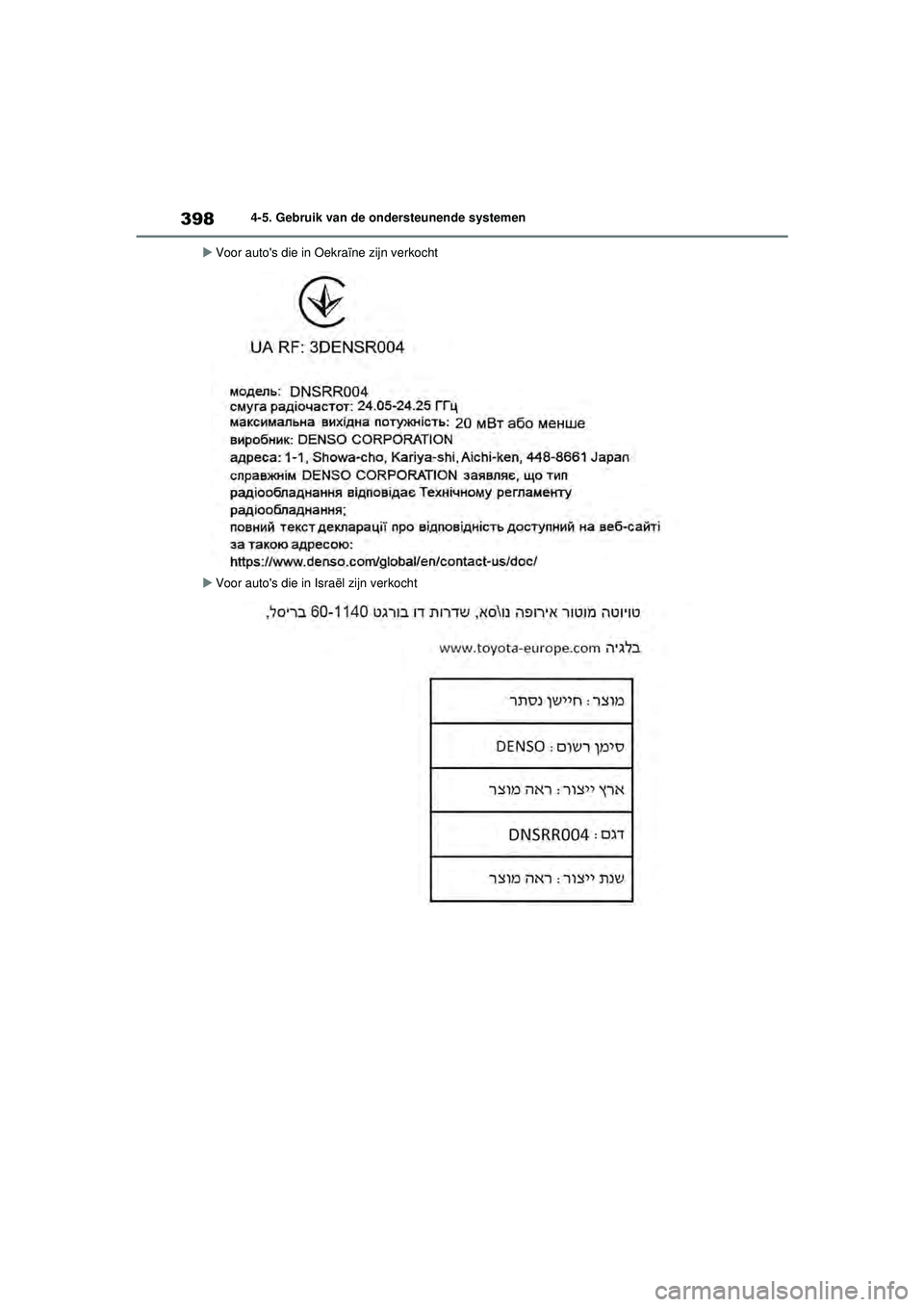

 Voor auto's die in Oekraïne zijn verkocht
 Voor auto's die in Israël zijn verkocht
pM_RAV4_OM_OM42D20E_(EE).book Page 398 Friday, August 7, 2020 1:15 PM

399
4
4-5. Gebruik van de ondersteunende systemen
Rijden■Auto's die kunnen worden gesig-
naleerd door de Blind Spot Moni-
tor
Behalve auto's met modelcode* die
een “X” als laatste letter heeft
*: De modelcode staat vermeld op het type- plaatje. ( →Blz. 670)
De BSM-functie maakt gebruik van
radarsensoren om de volgende soorten
auto's te signaleren die op een aan-
grenzende rijstrook rijden en brengt de
bestuurder hiervan op de hoogte via de
indicatoren in de buitenspiegels.
WAARSCHUWING
■Omgaan met de radarsensor
Er zijn Blind Spot Monitor-sensoren
geplaatst aan de binnenzijde links en
rechts van de achterbumper. Houd u aan
het volgende om ervoor te zorgen dat de
Blind Spot Monitor goed werkt.
●Houd de sensoren en de omgeving
ervan op de achterbumper te allen tijde
schoon.
Als een sensor of de omgeving ervan op
de achterbumper vuil is of bedekt is met
sneeuw, werkt de Blind Spot Monitor
mogelijk niet en wordt er een waarschu-
wingsmelding ( →Blz. 391) weergege-
ven. Veeg in dat geval het vuil of de
sneeuw weg en rijd gedurende onge-
veer 10 minuten met de auto terwijl aan
de bedrijfscondities voor de BSM-func-
tie ( →Blz. 401) wordt voldaan. Laat de
auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige wanneer de
waarschuwingsmelding niet verdwijnt.
●Stel de sensor en de omgeving ervan
op de achterbumper niet bloot aan
krachtige schokken.
Als een sensor ook maar iets wordt ver-
plaatst, werkt het systeem mogelijk niet
goed meer en worden auto's mogelijk
niet meer correct gesignaleerd.
Laat in de volgende gevallen uw auto
nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
• Een sensor of de omgeving ervan is blootgesteld aan krachtige schokken.
• Als er krassen op of deuken in de omge- ving van de sensor aanwezig zijn of als
een deel van de sensoren is losgeko-
men.
●Neem de sensor niet uit elkaar.
●Bevestig geen accessoires, (doorzich-
tige) stickers, aluminium tape, enz. op
een sensor of het omliggende gebied op
de achterbumper.
●Breng geen wijzigingen aan de sensor
of de omgeving ervan op de achterbum-
per aan.
●Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als
een sensor of de achterbumper moet
worden verwijderd/geplaatst of vervan-
gen.
●Breng geen andere kleur lak dan een
officiële Toyota-kleur aan op de achter-
bumper.
De Blind Spot Monitor-functie
pM_RAV4_OM_OM42D20E_(EE).book Page 399 Friday, August 7, 2020 1:15 PM
