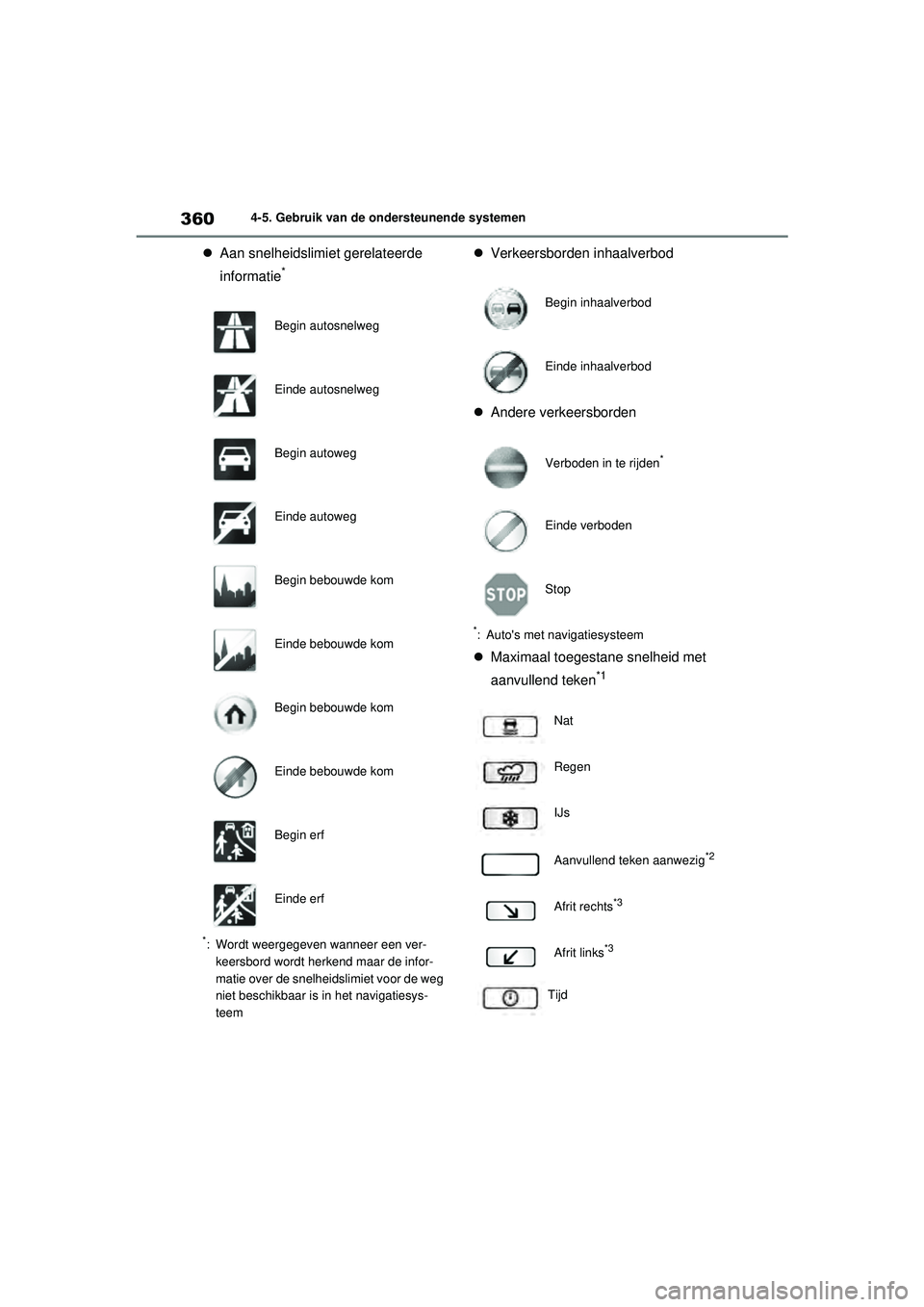

3604-5. Gebruik van de ondersteunende systemen
Aan snelheidslimiet gerelateerde
informatie
*
*: Wordt weergegeven wanneer een ver-
keersbord wordt herkend maar de infor-
matie over de snelheidslimiet voor de weg
niet beschikbaar is in het navigatiesys-
teem
 Verkeersborden inhaalverbod
 Andere verkeersborden
*: Auto's met navigatiesysteem
Maximaal toegestane snelheid met
aanvullend teken
*1
Begin autosnelweg
Einde autosnelweg
Begin autoweg
Einde autoweg
Begin bebouwde kom
Einde bebouwde kom
Begin bebouwde kom
Einde bebouwde kom
Begin erf
Einde erf
Begin inhaalverbod
Einde inhaalverbod
Verboden in te rijden
*
Einde verboden
Stop
Nat
Regen
IJs
Aanvullend teken aanwezig
*2
Afrit rechts*3
Afrit links*3
Tijd
pM_RAV4_OM_OM42D20E_(EE).book Page 360 Friday, August 7, 2020 1:15 PM

361
4
4-5. Gebruik van de ondersteunende systemen
Rijden
*1: Gelijktijdig met snelheidslimiet weergege-
ven
*2: Inhoud niet herkend.
*3: Als de richtingaanwijzers bij het wisselen van rijstrook niet worden bediend, wordt
het teken niet weergegeven.
In de volgende situaties waarschuwt
het RSA-systeem de bestuurder.
 Wanneer de rijsnelheid de drempel-
waarde voor de snelheidswaarschu-
wing van het weergegeven
verkeersbord met de maximaal toe-
gestane snelheid overschrijdt, wordt
het verkeersbord duidelijker zicht-
baar gemaakt en klinkt er een zoe-
mer.
 Als het RSA-systee m een verkeers-
bord voor verboden in te rijden her-
kent en signaleert dat de bestuurder
het inrijverbod negeert op basis van
de kaartinformatie van het navigatie-
systeem, knippert het verkeersbord
voor verboden in te rijden en klinkt er
een zoemer. (Auto's met navigatie-
systeem)
 Als wordt gesignaleerd dat uw auto
een ander voertuig inhaalt terwijl er
een verkeersbord voor een inhaal-
verbod wordt weergegeven op het
multi-informatiedisplay, gaat het ver-
keersbord knipperen en klinkt er een
zoemer.
Afhankelijk van de situatie wordt de
verkeerssituatie (rich ting en snelheid
van het verkeer en hoeveelheid ver-
keer) mogelijk niet goed gesignaleerd
en werkt de waarschuwingsfunctie
mogelijk niet goed.
■Instellen
→ Blz. 126
■Automatisch uitschakelen van weer-
gave verkeersborden RSA
In de volgende situaties worden een of meer
verkeersborden automatisch uitgeschakeld.
●Er wordt over een bepaalde afstand geen
verkeersbord herkend.
●De weg verandert als gevolg van een
afslag naar links of rechts, enz.
■Omstandigheden waaronder de functie
mogelijk niet goed werkt of niet goed
signaleert
In de volgende situaties werkt de RSA niet
normaal en worden verkeersborden mogelijk
niet herkend, worden onjuiste verkeersbor-
den weergegeven, enz. Dit duidt echter niet
op een storing.
●De camera voor is niet goed uitgelijnd
doordat de sensor, enz. is blootgesteld aan
hevige schokken.
●Er zit(ten) vuil, sneeuw, stickers, enz. op
de voorruit in de buurt van de camera voor.
●Onder barre weersomstandigheden, bij-
voorbeeld bij zware regenval, mist,
sneeuw of zandstormen
●Licht van een tegenligger, de zon, enz.
dringt de camera voor binnen.
●Het verkeersbord is vuil of vervaagd, staat
scheef of is krom.
●Het elektronische verkeersbord heeft wei-
nig contrast.
●Het verkeersbord gaat helemaal of gedeel-
telijk verscholen achter boombladeren, een
paal, o.i.d.
●Het verkeersbord is alleen korte tijd zicht-
baar voor de camera voor.
●De omgeving (bij afsl aan, rijstrookwisse-
ling, enz.) wordt onjuist beoordeeld.
●Wanneer een verkeersbord niet van toe-
passing is op de rijstrook waar op dat
moment op wordt gereden, maar dit bord
wel direct na een vertakking van de snel-
weg staat of bij een aangrenzende rijstrook
net voordat rijstroken samenkomen.
●Er zitten stickers op de achterzijde van de
voorligger.
Waarschuwingsfunctie
pM_RAV4_OM_OM42D20E_(EE).book Page 361 Friday, August 7, 2020 1:15 PM

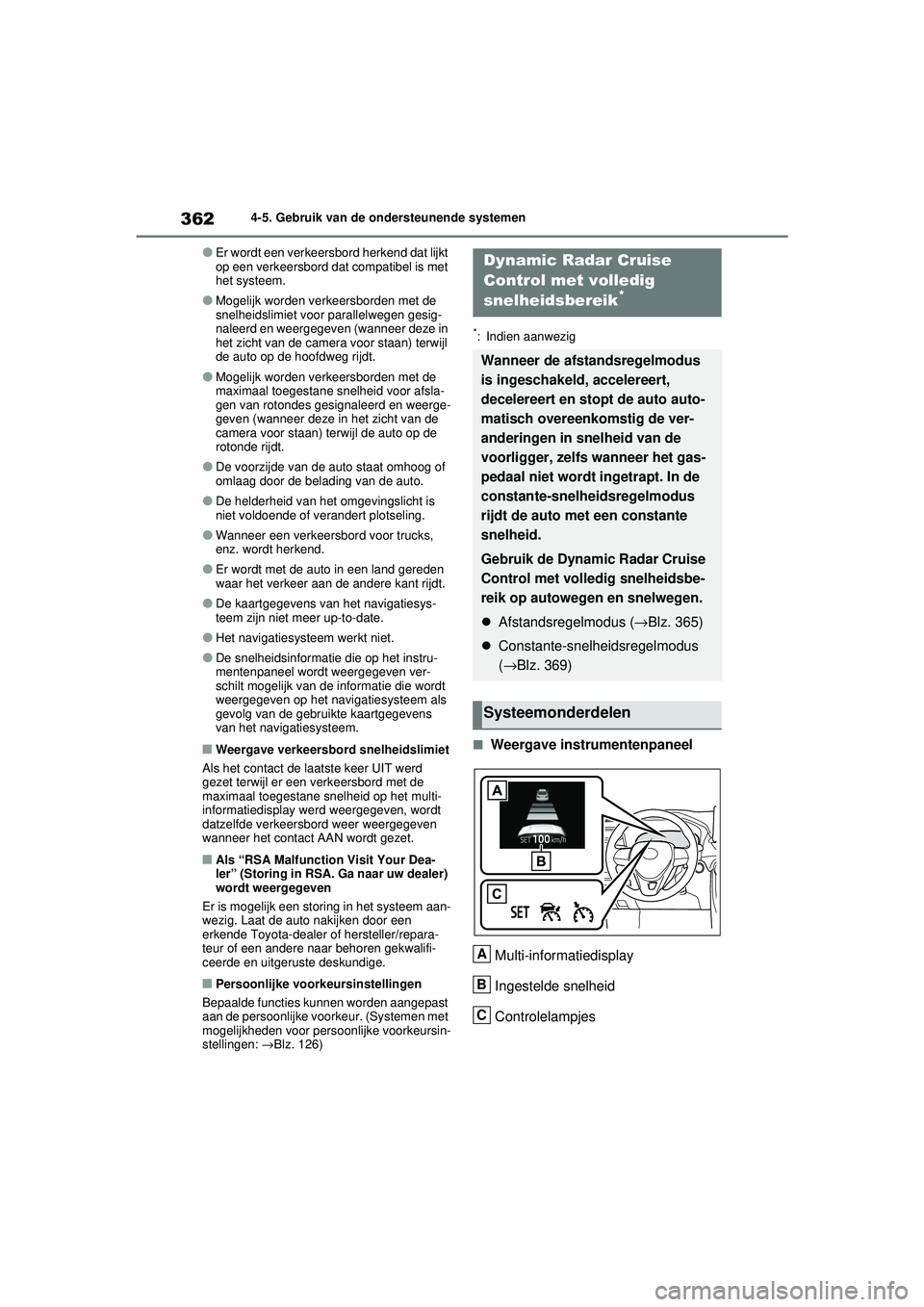

3624-5. Gebruik van de ondersteunende systemen
●Er wordt een verkeersbord herkend dat lijkt
op een verkeersbord dat compatibel is met
het systeem.
●Mogelijk worden verkeersborden met de
snelheidslimiet voor parallelwegen gesig-
naleerd en weergegeven (wanneer deze in
het zicht van de camera voor staan) terwijl
de auto op de hoofdweg rijdt.
●Mogelijk worden verkeersborden met de
maximaal toegestane snelheid voor afsla-
gen van rotondes gesignaleerd en weerge-
geven (wanneer deze in het zicht van de
camera voor staan) terwijl de auto op de
rotonde rijdt.
●De voorzijde van de auto staat omhoog of
omlaag door de belading van de auto.
●De helderheid van het omgevingslicht is
niet voldoende of verandert plotseling.
●Wanneer een verkeersbord voor trucks,
enz. wordt herkend.
●Er wordt met de auto in een land gereden
waar het verkeer aan de andere kant rijdt.
●De kaartgegevens van het navigatiesys-
teem zijn niet meer up-to-date.
●Het navigatiesysteem werkt niet.
●De snelheidsinformatie die op het instru-
mentenpaneel wordt weergegeven ver-
schilt mogelijk van de informatie die wordt
weergegeven op het navigatiesysteem als
gevolg van de gebruikte kaartgegevens
van het navigatiesysteem.
■Weergave verkeersbord snelheidslimiet
Als het contact de laatste keer UIT werd
gezet terwijl er een verkeersbord met de
maximaal toegestane snelheid op het multi-
informatiedisplay werd weergegeven, wordt
datzelfde verkeersbord weer weergegeven
wanneer het contact AAN wordt gezet.
■Als “RSA Malfunction Visit Your Dea-
ler” (Storing in RSA. Ga naar uw dealer)
wordt weergegeven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. (Systemen met
mogelijkheden voor persoonlijke voorkeursin-
stellingen: → Blz. 126)
*: Indien aanwezig
■Weergave instrumentenpaneel
Multi-informatiedisplay
Ingestelde snelheid
Controlelampjes
Dynamic Radar Cruise
Control met volledig
snelheidsbereik
*
Wanneer de afstandsregelmodus
is ingeschakeld, accelereert,
decelereert en stopt de auto auto-
matisch overeenkomstig de ver-
anderingen in snelheid van de
voorligger, zelfs wanneer het gas-
pedaal niet wordt ingetrapt. In de
constante-snelheidsregelmodus
rijdt de auto met een constante
snelheid.
Gebruik de Dynamic Radar Cruise
Control met volledig snelheidsbe-
reik op autowegen en snelwegen.
 Afstandsregelmodus ( →Blz. 365)
 Constante-snelheidsregelmodus
(→ Blz. 369)
Systeemonderdelen
A
B
C
pM_RAV4_OM_OM42D20E_(EE).book Page 362 Friday, August 7, 2020 1:15 PM

363
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Bedieningsschakelaars
Afstandsschakelaar
Schakelaar +RES
Cruise control-hoofdschakelaar
Uitschakeltoets
Schakelaar -SET
WAARSCHUWING
■Voordat u de Dynamic Radar Cruise
Control met volledig snelheidsbereik
gebruikt
●Voor veilig rijden is alleen de bestuurder
verantwoordelijk. Vertrouw niet alleen
op het systeem en rijd voorzichtig door
altijd goed op de omgeving te letten.
●De Dynamic Radar Cruise Control met
volledig snelheidsbereik biedt onder-
steuning bij het rijden om de bestuurder
te ontlasten. Er zijn echter grenzen aan
de geboden ondersteuning.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blindelings
op dit systeem en rijd altijd voorzichtig.
• Omstandigheden waarin de sensor voorliggers mogelijk niet op de juiste
manier signaleert: →Blz. 372
• Omstandigheden waaronder de afstandsregelmodus mogelijk niet goed
werkt: →Blz. 373
A
B
C
D
E
●Stel de geschikte snelheid in op basis
van de snelheidslimi et, de verkeersin-
tensiteit, de wegcondities, de weersom-
standigheden, enz. De bestuurder is
verantwoordelijk voor het controleren
van de ingestelde snelheid.
●Zelfs als het systeem normaal werkt,
kan de door het systeem gesignaleerde
status van de voorligger afwijken van de
door de bestuurder waargenomen sta-
tus. Daarom moet de bestuurder altijd
alert blijven, het gevaar van elke situatie
inschatten en veilig rijden. Volledig ver-
trouwen op het systeem of aannemen
dat het systeem de veiligheid garan-
deert tijdens het rijden kan leiden tot
een ongeval met ernstig letsel als
gevolg.
●Schakel de Dynamic Radar Cruise Con-
trol met volledig snelheidsbereik uit met
de cruise control-hoofdschakelaar als
deze niet wordt gebruikt.
pM_RAV4_OM_OM42D20E_(EE).book Page 363 Friday, August 7, 2020 1:15 PM

3644-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
■Waarschuwingen met betrekking tot
de ondersteunende systemen
Neem de volgende voorzorgsmaatregelen
in acht, aangezien er grenzen zijn aan de
door het systeem geboden ondersteuning.
Als u dat niet doet, kunt u een ongeval ver-
oorzaken, waardoor ernstig letsel kan ont-
staan.
●De bestuurder helpen bij het meten van
de volgafstand
De Dynamic Radar Cruise Control met vol-
ledig snelheidsbereik dient alleen ter
ondersteuning van de bestuurder bij het
bepalen van de volgafstand tussen de
eigen auto en een bepaalde voorligger.
Het systeem is niet bedoeld om zorgeloos
of roekeloos rijgedrag te rechtvaardigen
en kan de bestuurder ook niet helpen tij-
dens het rijden bij slecht zicht.
Het blijft noodzakelij k dat de bestuurder
zelf de omgeving van de auto goed in de
gaten houdt.
●De bestuurder helpen bij het bepalen
van de juiste volgafstand
De Dynamic Radar Cruise Control met vol-
ledig snelheidsbereik bepaalt of de volgaf-
stand tussen de eigen auto en een
bepaalde voorligger binnen een vastge-
legd bereik ligt. Het systeem kan geen
andere beoordelingen maken. Het is
daarom strikt noodzakelijk dat u zelf alert
blijft en inschat of een situatie mogelijk
gevaarlijk is.
●De bestuurder helpen bij het bedienen
van de auto
De Dynamic Radar Cruise Control met vol-
ledig snelheidsbereik heeft geen functies
om aanrijdingen met een voorligger te
voorkomen of vermijden. Daarom dient u
wanneer er gevaar dreigt direct de con-
trole over de auto te nemen en juist te han-
delen om de veiligheid van alle
betrokkenen te garanderen.
■Situaties waarin de Dynamic Radar
Cruise Control met volledig snel-
heidsbereik niet kan worden gebruikt
Gebruik de Dynamic Radar Cruise Control
met volledig snelheidsbereik niet in de vol-
gende situaties. Als u dat wel doet, wordt
de snelheid mogelijk niet goed geregeld,
waardoor een ongeval met ernstig letsel
kan ontstaan.
●Op wegen met voetgangers, fietsers,
enz.
●In druk verkeer
●Op wegen met scherpe bochten
●Op slingerende wegen
●Op wegen die door regen, ijs of sneeuw
glad zijn
●Op steile hellingen bergafwaarts of op
afwisselend sterk dalende en sterk stij-
gende wegen
Bij het afdalen van een steile helling kan
de rijsnelheid de inge stelde snelheid over-
schrijden.
●Op invoegstroken van autowegen en
snelwegen
●Als de weersomstandigheden zo slecht
zijn dat ze een juiste signalering door de
sensoren onmogelijk zouden kunnen
maken (mist, sneeuw, zandstorm,
zware regenval, enz.)
●Als er regen, sneeuw, enz. op de voor-
zijde van de radar of de camera voor zit
●In verkeersomstandigheden waarbij
herhaaldelijk accelereren en decelere-
ren noodzakelijk is
●Bij het rijden met een aanhangwagen*
of tijdens het slepen in een noodgeval
*: Auto's die een aanhangwagen kunnen
trekken. ( →Blz. 274)
●Als er vaak een naderingswaarschu-
wing hoorbaar is
pM_RAV4_OM_OM42D20E_(EE).book Page 364 Friday, August 7, 2020 1:15 PM

365
4
4-5. Gebruik van de ondersteunende systemen
Rijden
In deze modus registreert een radar of er binnen ongeveer 100 meter voor u een
voertuig rijdt. Deze sensor wordt tevens
gebruikt om de afstand tussen uw auto en
de voorligger te berekenen en een geschikte afstand tussen uw auto en de voorlig-
ger te handhaven. De gewenste tussenafs tand kan tevens met de afstandsschake-
laar worden ingesteld.
Bij het afdalen van een helling kan de tussenafstand korter worden.
Voorbeeld van het rijden met een constante snelheid
Wanneer er geen voorliggers zijn
De auto rijdt met de snelheid die door de bestuurder is ingesteld.
Voorbeeld van deceleratie en het volgen van een auto
Wanneer een voorligger langzamer rijdt dan de ingestelde snelheid
Als er een voorligger wordt gesignaleerd, verlaagt het systeem automatisch de snelheid van
uw auto. Als de snelheid nog meer moet wo rden gereduceerd, schakelt het systeem het rem-
systeem in (de remlichten gaan dan branden). Het systeem regelt de snelheid van de auto zo
dat de afstand die de bestuurder heeft ingest eld tot de voorligger gehandhaafd blijft. Als het
systeem de snelheid niet genoeg kan verlagen om een veilige afstand tot de voorligger te cre-
ëren, klinkt er een naderingswaarschuwing.
Wanneer uw voorligger stopt, stopt uw auto ook (de auto wordt door het systeem stilgezet).
Als uw voorligger begint te rijden, wordt het ri jden met de volgregeling hervat wanneer u op de
schakelaar +RES drukt of het gaspedaal intrapt (b ediening om weg te rijden). Als de bediening
om weg te rijden niet wordt uitgevoerd, zorgt de regeling van het systeem ervoor dat uw auto
stil blijft staan.
Als u de richtingaanwijzers inschakelt en bij een ri jsnelheid van 80 km/h of hoger een rijstrook
opschuift om in te halen, zal de auto accele reren zodat een voertuig op de andere rijstrook
sneller kan worden ingehaald.
Rijden in de afstandsregelmodus
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 365 Friday, August 7, 2020 1:15 PM

3664-5. Gebruik van de ondersteunende systemen

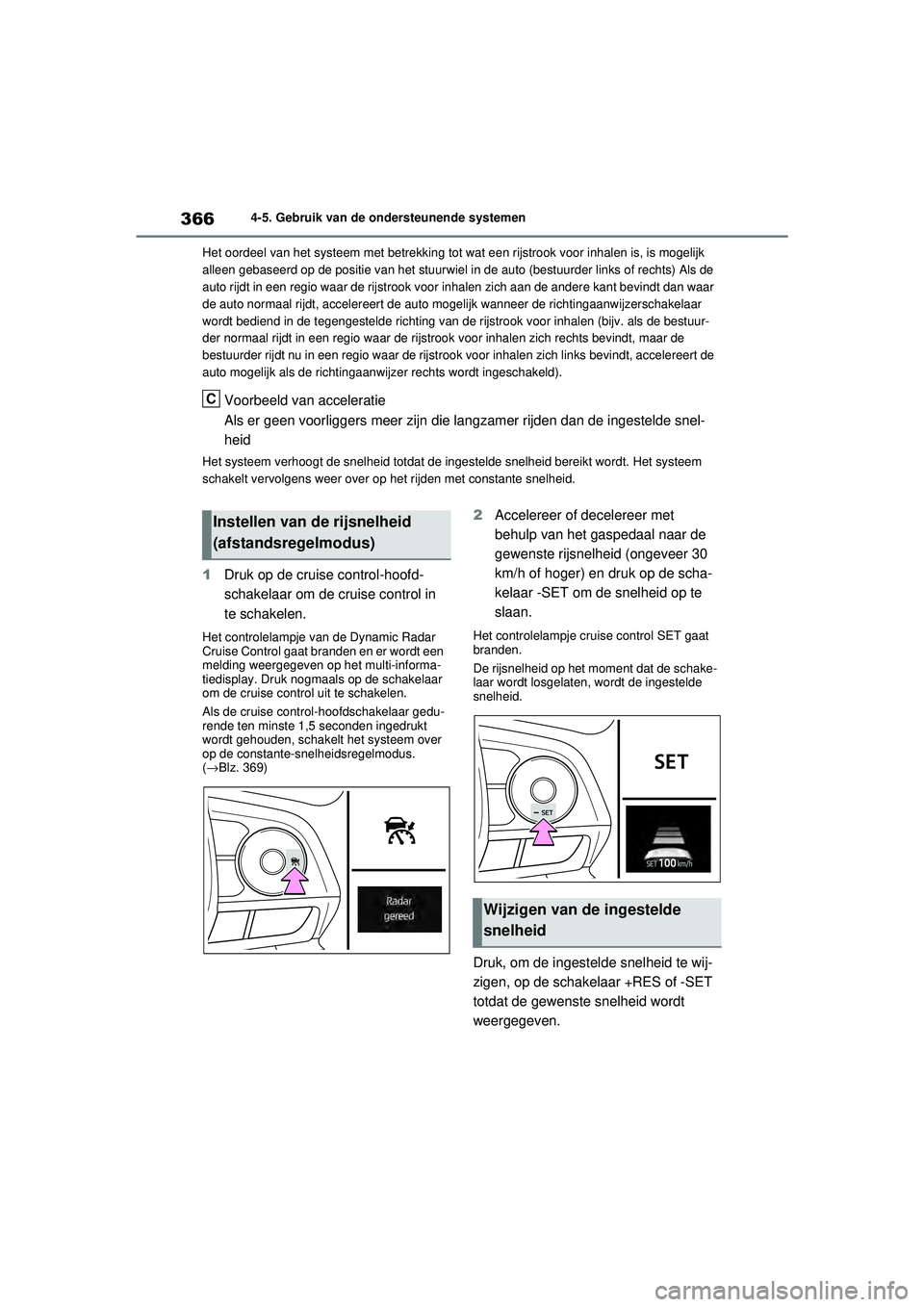

Het oordeel van het systeem met betrekking tot wat een rijstrook voor inhalen is, is mogelijk
alleen gebaseerd op de positie van het stuurwiel in de auto (bestuurder links of rechts) Als de
auto rijdt in een regio waar de rijstrook voor inhalen zich aan de andere kant bevindt dan waar
de auto normaal rijdt, accelereert de auto mogelijk wanneer de richti ngaanwijzerschakelaar
wordt bediend in de tegengestelde richting van de ri jstrook voor inhalen (bijv. als de bestuur-
der normaal rijdt in een regio waar de rijstrook voor inhalen zich rechts bevindt, maar de
bestuurder rijdt nu in een regio waar de rijstrook voor inhalen zich links bevindt, accelereert de
auto mogelijk als de richtingaanwij zer rechts wordt ingeschakeld).
Voorbeeld van acceleratie
Als er geen voorliggers meer zijn die langzamer rijden dan de ingestelde snel-
heid
Het systeem verhoogt de snelheid totdat de inges telde snelheid bereikt wordt. Het systeem
schakelt vervolgens weer over op het rijden met constante snelheid.
1Druk op de cruise control-hoofd-
schakelaar om de cruise control in
te schakelen.
Het controlelampje van de Dynamic Radar
Cruise Control gaat branden en er wordt een
melding weergegeven op het multi-informa-
tiedisplay. Druk nogmaals op de schakelaar
om de cruise control uit te schakelen.
Als de cruise control-hoofdschakelaar gedu-
rende ten minste 1,5 seconden ingedrukt
wordt gehouden, schakelt het systeem over
op de constante-snelheidsregelmodus.
(→ Blz. 369)
2 Accelereer of decelereer met
behulp van het gaspedaal naar de
gewenste rijsnelheid (ongeveer 30
km/h of hoger) en druk op de scha-
kelaar -SET om de snelheid op te
slaan.
Het controlelampje cruise control SET gaat
branden.
De rijsnelheid op het moment dat de schake-
laar wordt losgelaten, wordt de ingestelde
snelheid.
Druk, om de ingestelde snelheid te wij-
zigen, op de schakelaar +RES of -SET
totdat de gewenste snelheid wordt
weergegeven.
C
Instellen van de rijsnelheid
(afstandsregelmodus)
Wijzigen van de ingestelde
snelheid
pM_RAV4_OM_OM42D20E_(EE).book Page 366 Friday, August 7, 2020 1:15 PM

367
4
4-5. Gebruik van de ondersteunende systemen
Rijden

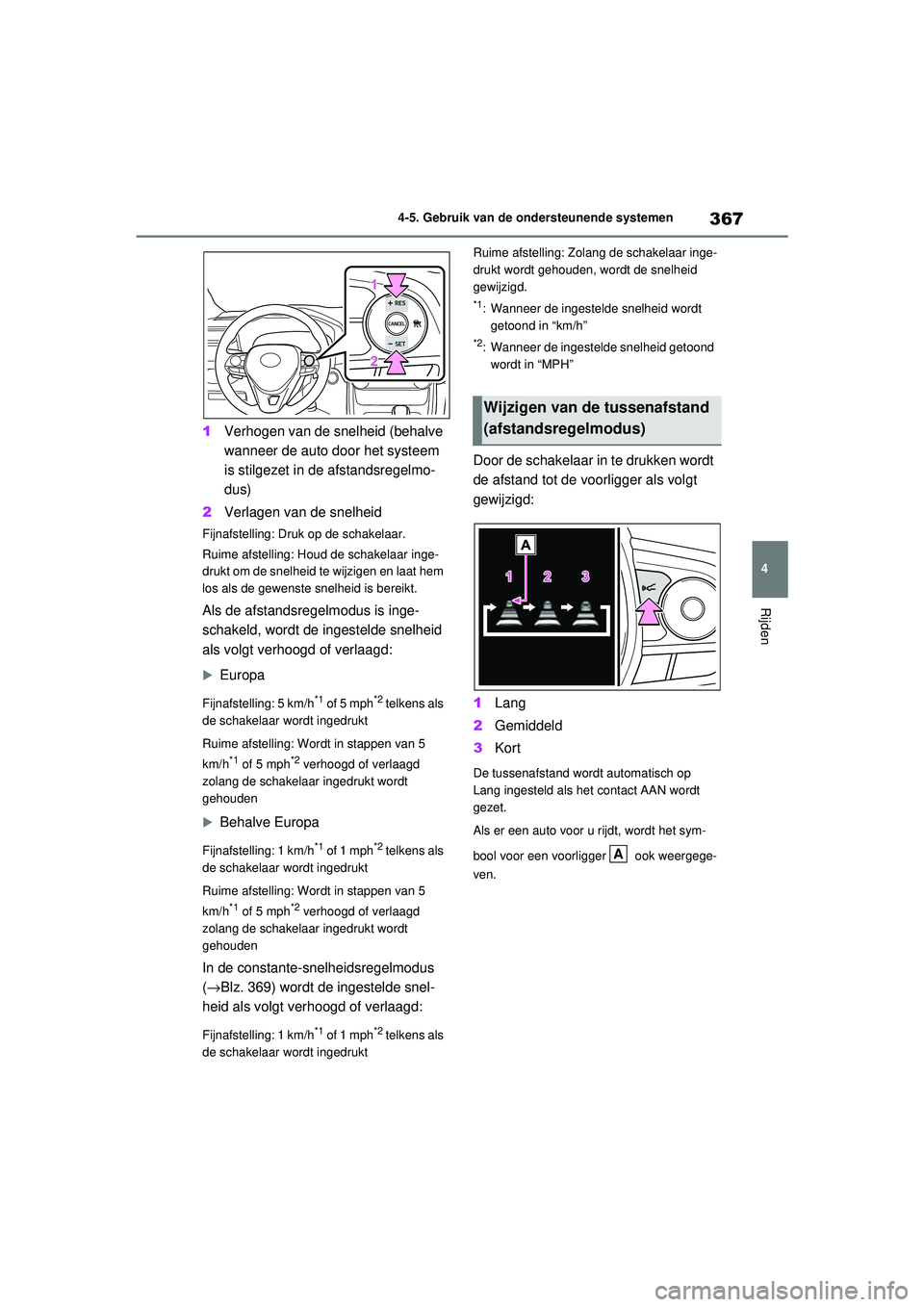

1
Verhogen van de snelheid (behalve
wanneer de auto door het systeem
is stilgezet in de afstandsregelmo-
dus)
2 Verlagen van de snelheid
Fijnafstelling: Druk op de schakelaar.
Ruime afstelling: Houd de schakelaar inge-
drukt om de snelheid te wijzigen en laat hem
los als de gewenste snelheid is bereikt.
Als de afstandsregelmodus is inge-
schakeld, wordt de ingestelde snelheid
als volgt verhoogd of verlaagd:
Europa
Fijnafstelling: 5 km/h*1 of 5 mph*2 telkens als
de schakelaar wordt ingedrukt
Ruime afstelling: Wordt in stappen van 5
km/h
*1 of 5 mph*2 verhoogd of verlaagd
zolang de schakelaar ingedrukt wordt
gehouden

Behalve Europa
Fijnafstelling: 1 km/h*1 of 1 mph*2 telkens als
de schakelaar wordt ingedrukt
Ruime afstelling: Wordt in stappen van 5
km/h
*1 of 5 mph*2 verhoogd of verlaagd
zolang de schakelaar ingedrukt wordt
gehouden
In de constante-snelheidsregelmodus
(→Blz. 369) wordt de ingestelde snel-
heid als volgt verhoogd of verlaagd:
Fijnafstelling: 1 km/h*1 of 1 mph*2 telkens als
de schakelaar wordt ingedrukt Ruime afstelling: Zolang de schakelaar inge-
drukt wordt gehouden, wordt de snelheid
gewijzigd.
*1: Wanneer de ingestelde snelheid wordt
getoond in “km/h”
*2: Wanneer de ingestelde snelheid getoond
wordt in “MPH”
Door de schakelaar in te drukken wordt
de afstand tot de voorligger als volgt
gewijzigd:
1 Lang
2 Gemiddeld
3 Kort
De tussenafstand wordt automatisch op
Lang ingesteld als het contact AAN wordt
gezet.
Als er een auto voor u rijdt, wordt het sym-
bool voor een voorligger ook weergege-
ven.
Wijzigen van de tussenafstand
(afstandsregelmodus)
A
pM_RAV4_OM_OM42D20E_(EE).book Page 367 Friday, August 7, 2020 1:15 PM

3684-5. Gebruik van de ondersteunende systemen

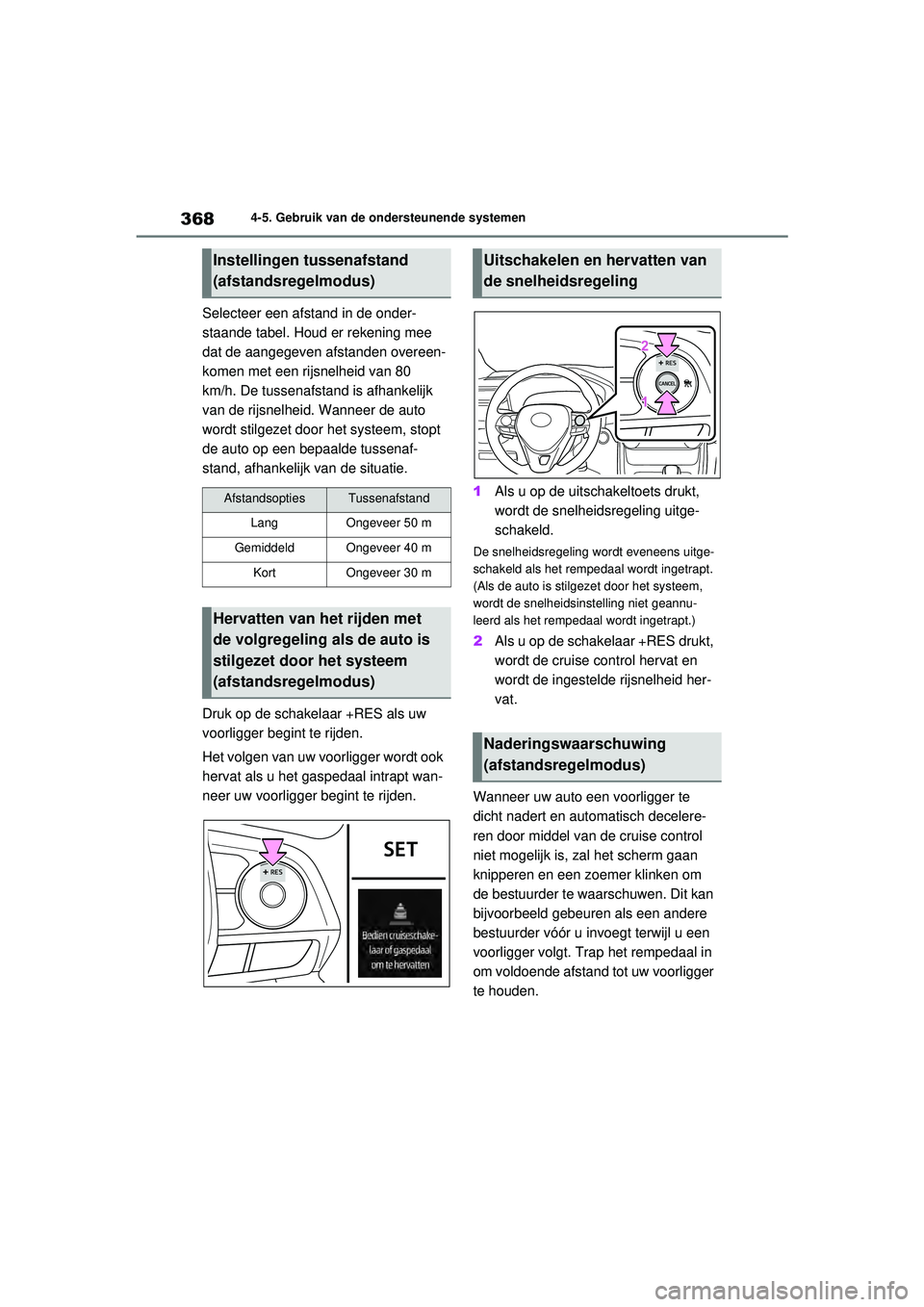

Selecteer een afstand in de onder-
staande tabel. Houd er rekening mee
dat de aangegeven afstanden overeen-
komen met een rijsnelheid van 80
km/h. De tussenafstand is afhankelijk
van de rijsnelheid. Wanneer de auto
wordt stilgezet door het systeem, stopt
de auto op een bepaalde tussenaf-
stand, afhankelijk van de situatie.
Druk op de schakelaar +RES als uw
voorligger begint te rijden.
Het volgen van uw voorligger wordt ook
hervat als u het gaspedaal intrapt wan-
neer uw voorligger begint te rijden.1
Als u op de uitschakeltoets drukt,
wordt de snelheidsregeling uitge-
schakeld.
De snelheidsregeling wordt eveneens uitge-
schakeld als het rempedaal wordt ingetrapt.
(Als de auto is stilgezet door het systeem,
wordt de snelheidsinstelling niet geannu-
leerd als het rempedaal wordt ingetrapt.)
2 Als u op de schakelaar +RES drukt,
wordt de cruise control hervat en
wordt de ingestelde rijsnelheid her-
vat.
Wanneer uw auto een voorligger te
dicht nadert en automatisch decelere-
ren door middel van de cruise control
niet mogelijk is, zal het scherm gaan
knipperen en een zoemer klinken om
de bestuurder te waarschuwen. Dit kan
bijvoorbeeld gebeuren als een andere
bestuurder vóór u invoegt terwijl u een
voorligger volgt. Trap het rempedaal in
om voldoende afstand tot uw voorligger
te houden.
Instellingen tussenafstand
(afstandsregelmodus)
AfstandsoptiesTussenafstand
LangOngeveer 50 m
GemiddeldOngeveer 40 m
KortOngeveer 30 m
Hervatten van het rijden met
de volgregeling als de auto is
stilgezet door het systeem
(afstandsregelmodus)
Uitschakelen en hervatten van
de snelheidsregeling
Naderingswaarschuwing
(afstandsregelmodus)
pM_RAV4_OM_OM42D20E_(EE).book Page 368 Friday, August 7, 2020 1:15 PM

369
4
4-5. Gebruik van de ondersteunende systemen
Rijden

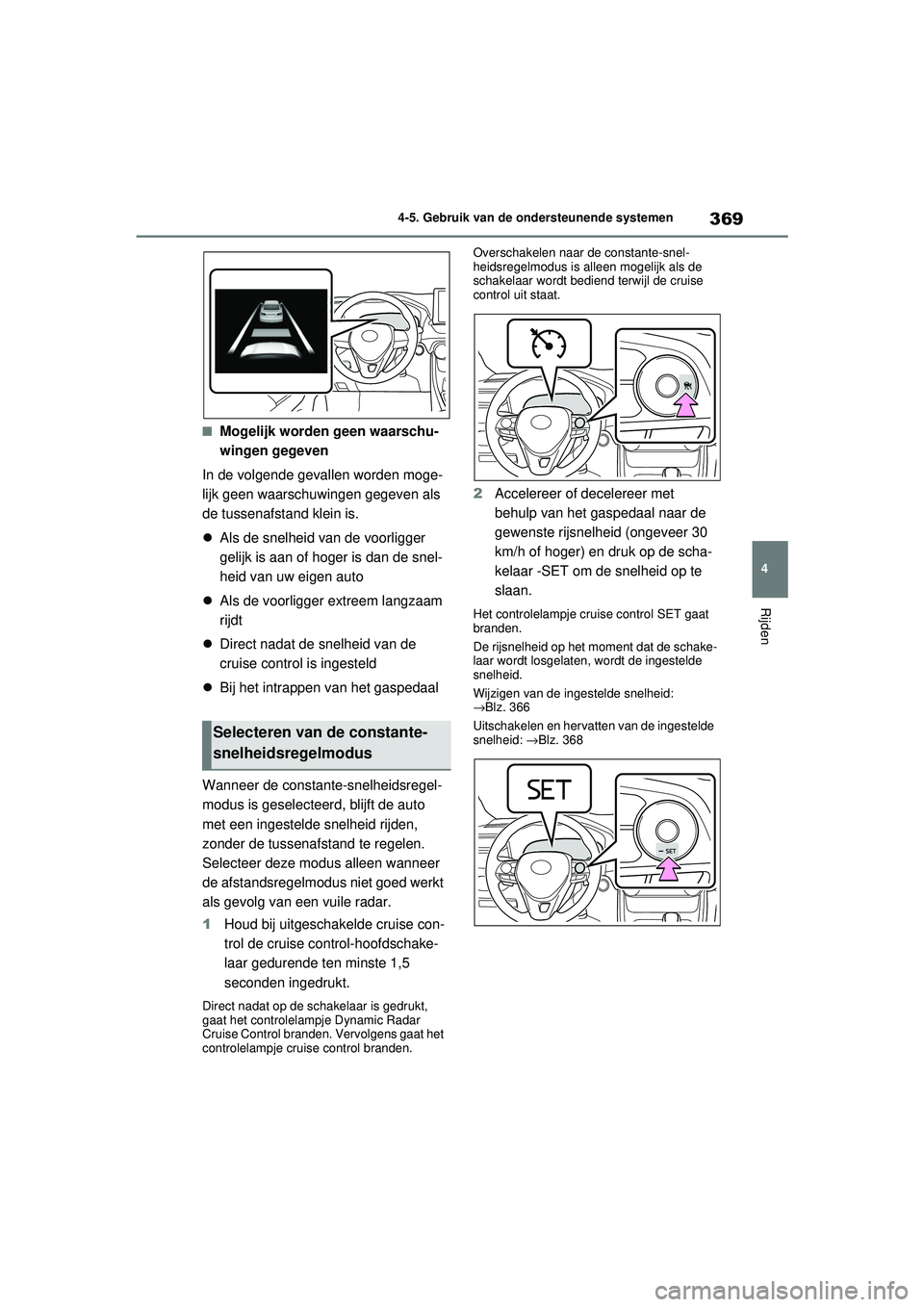

■Mogelijk worden geen waarschu-
wingen gegeven
In de volgende gevallen worden moge-
lijk geen waarschuwingen gegeven als
de tussenafstand klein is.
 Als de snelheid van de voorligger
gelijk is aan of hoger is dan de snel-
heid van uw eigen auto
 Als de voorligger extreem langzaam
rijdt
 Direct nadat de snelheid van de
cruise control is ingesteld
 Bij het intrappen van het gaspedaal
Wanneer de constante-snelheidsregel-
modus is geselecteerd, blijft de auto
met een ingestelde snelheid rijden,
zonder de tussenafstand te regelen.
Selecteer deze modus alleen wanneer
de afstandsregelmodus niet goed werkt
als gevolg van een vuile radar.
1 Houd bij uitgeschakelde cruise con-
trol de cruise control-hoofdschake-
laar gedurende ten minste 1,5
seconden ingedrukt.
Direct nadat op de schakelaar is gedrukt,
gaat het controlelampje Dynamic Radar
Cruise Control branden. Vervolgens gaat het
controlelampje cruise control branden. Overschakelen naar de constante-snel-
heidsregelmodus is al
leen mogelijk als de
schakelaar wordt bediend terwijl de cruise
control uit staat.
2 Accelereer of decelereer met
behulp van het gaspedaal naar de
gewenste rijsnelheid (ongeveer 30
km/h of hoger) en druk op de scha-
kelaar -SET om de snelheid op te
slaan.
Het controlelampje cruise control SET gaat
branden.
De rijsnelheid op het moment dat de schake-
laar wordt losgelaten, wordt de ingestelde
snelheid.
Wijzigen van de i ngestelde snelheid:
→ Blz. 366
Uitschakelen en hervatten van de ingestelde
snelheid: →Blz. 368
Selecteren van de constante-
snelheidsregelmodus
pM_RAV4_OM_OM42D20E_(EE).book Page 369 Friday, August 7, 2020 1:15 PM
