sensor TOYOTA RAV4 2021 Instructieboekje (in Dutch)

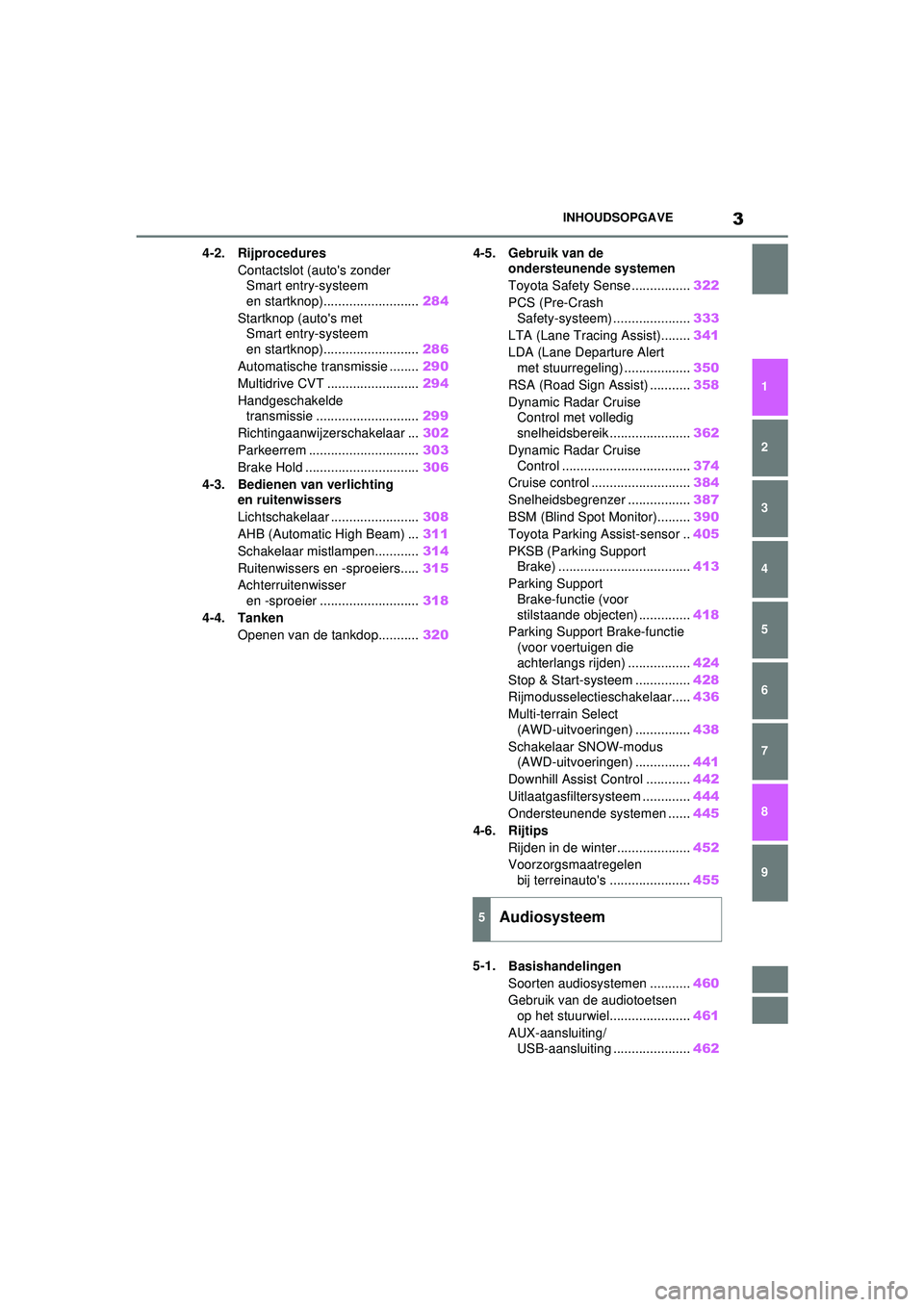

3INHOUDSOPGAVE
1
6 5
4
3
2
8
7
9
4-2. RijproceduresContactslot (auto's zonder Smart entry-systeem
en startknop).......................... 284
Startknop (auto's met Smart entry-systeem
en startknop).......................... 286
Automatische transmissie ........ 290
Multidrive CVT ......................... 294
Handgeschakelde transmissie ............................ 299
Richtingaanwijzerschakelaar ... 302
Parkeerrem .............................. 303
Brake Hold ............................... 306
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ........................ 308
AHB (Automatic High Beam) ... 311
Schakelaar mistlampen............ 314
Ruitenwissers en -sproeiers..... 315
Achterruitenwisser en -sproeier ........................... 318
4-4. Tanken Openen van de tankdop........... 3204-5. Gebruik van de
ondersteunende systemen
Toyota Safety Sense ................ 322
PCS (Pre-Crash Safety-systeem) .... .................333
LTA (Lane Tracing Assist)........ 341
LDA (Lane Departure Alert met stuurregeling) .................. 350
RSA (Road Sign Assist) ........... 358
Dynamic Radar Cruise Control met volledig
snelheidsbereik ...................... 362
Dynamic Radar Cruise Control ................................... 374
Cruise control ........................... 384
Snelheidsbegrenzer ................. 387
BSM (Blind Spot Monitor)......... 390
Toyota Parking Assist-sensor .. 405
PKSB (Parking Support Brake) .................................... 413
Parking Support Brake-functie (voor
stilstaande objecten) .............. 418
Parking Support Brake-functie (voor voertuigen die
achterlangs rijden) ................. 424
Stop & Start-syst eem ...............428
Rijmodusselectieschakelaar..... 436
Multi-terrain Select (AWD-uitvoeringen) ............... 438
Schakelaar SNOW-modus (AWD-uitvoeringen) ............... 441
Downhill Assist Control ............ 442
Uitlaatgasfilter systeem ............. 444
Ondersteunende systemen ...... 445
4-6. Rijtips Rijden in de winter.................... 452
Voorzorgsmaatregelen bij terreinauto's ...................... 455
5-1. Basisha n

delingen
Soorten audiosystemen ........... 460
Gebruik van de audiotoetsen op het stuurwiel...................... 461
AUX-aansluiting/ USB-aansluiting ..................... 462
5Audiosysteem
pM_RAV4_OM_OM42D20E_(EE).book Page 3 Friday, August 7, 2020 1:15 PM

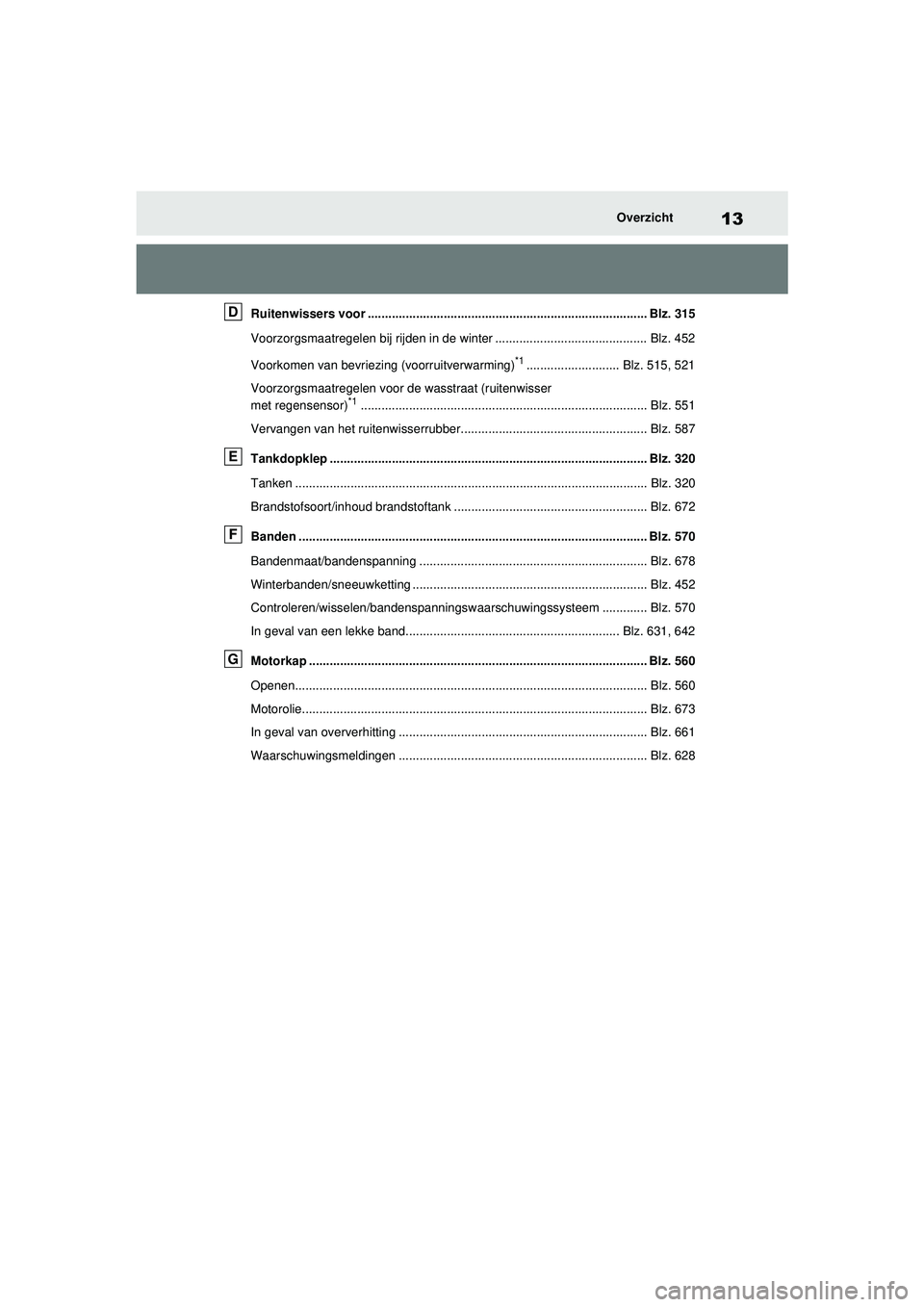

13Overzicht
Ruitenwissers voor ................................................................................. Blz. 315
Voorzorgsmaatregelen bij rijden in de winter ............................................ Blz. 452
Voorkomen van bevriezing (voorruitverwarming)
*1........................... Blz. 515, 521
Voorzorgsmaatregelen voor de wasstraat (ruitenwisser
met regensensor)
*1................................................................................... Blz. 551
Vervangen van het ruitenwisserrubber...................................................... Blz. 587
Tankdopklep ............................................................................................ Blz. 320
Tanken ...................................................................................................... Blz. 320
Brandstofsoort/inhoud brandstoftank ........................................................ Blz. 672
Banden ..................................................................................................... Blz. 570
Bandenmaat/bandenspanning .................................................................. Blz. 678
Winterbanden/sneeuwketting .................................................................... Blz. 452
Controleren/wisselen/bandenspanningsw aarschuwingssysteem ............. Blz. 570
In geval van een lekke band.............................................................. Blz. 631, 642
Motorkap .................................................................................................. Blz. 560
Openen...................................................................................................... Blz. 560
Motorolie.................................................................................................... Blz. 673
In geval van oververhitting ........................................................................ Blz. 661
Waarschuwingsmeldi ngen ........................................................................ Blz. 628
D
E
F
G
pM_RAV4_OM_OM42D20E_(EE).book Page 13 Friday, August 7, 2020 1:15 PM

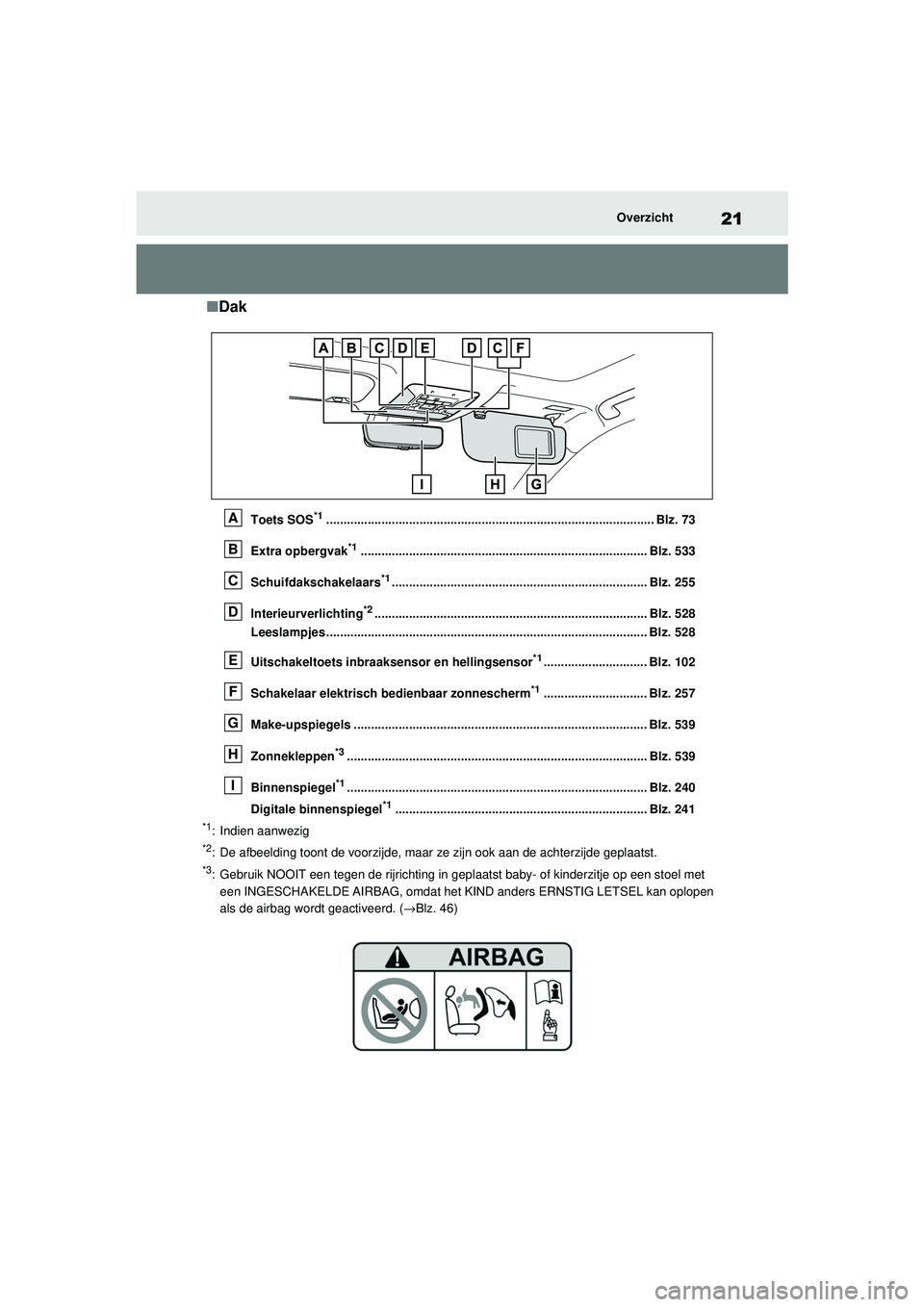

21Overzicht
■Dak
Toets SOS*1............................................................................................... Blz. 73
Extra opbergvak
*1................................................................................... Blz. 533
Schuifdakschakelaars
*1.......................................................................... Blz. 255
Interieurverlichting
*2............................................................................... Blz. 528
Leeslampjes ............................................................................................. Blz. 528
Uitschakeltoets inbraaksensor en hellingsensor
*1.............................. Blz. 102
Schakelaar elektrisch bedienbaar zonnescherm
*1.............................. Blz. 257
Make-upspiegels ..................................................................................... Blz. 539
Zonnekleppen
*3....................................................................................... Blz. 539
Binnenspiegel
*1....................................................................................... Blz. 240
Digitale binnenspiegel
*1......................................................................... Blz. 241
*1: Indien aanwezig
*2: De afbeelding toont de voorzijde, maar ze zijn ook aan de achterzijde geplaatst.
*3: Gebruik NOOIT een tegen de rijrichting in gepl aatst baby- of kinderzitje op een stoel met
een INGESCHAKELDE AIRBAG, omdat het KIND anders ERNSTIG LETSEL kan oplopen
als de airbag wordt geactiveerd. ( →Blz. 46)
A
B
C
D
E
F
G
H
I
pM_RAV4_OM_OM42D20E_(EE).book Page 21 Friday, August 7, 2020 1:15 PM

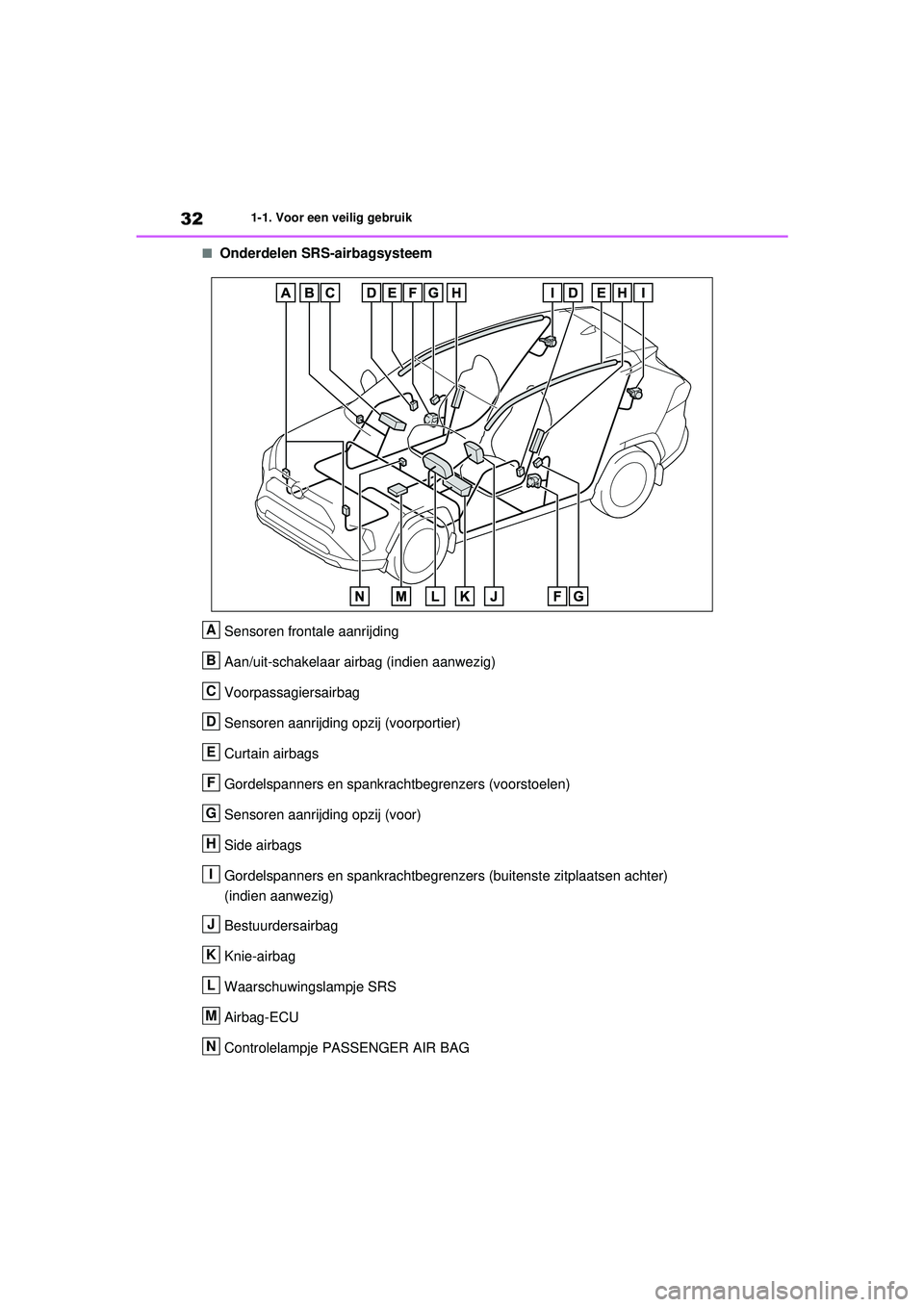

321-1. Voor een veilig gebruik
■Onderdelen SRS-airbagsysteemSensoren frontale aanrijding
Aan/uit-schakelaar airbag (indien aanwezig)
Voorpassagiersairbag
Sensoren aanrijding opzij (voorportier)
Curtain airbags
Gordelspanners en spankrachtbegrenzers (voorstoelen)
Sensoren aanrijding opzij (voor)
Side airbags
Gordelspanners en spankrachtbegrenz ers (buitenste zitplaatsen achter)
(indien aanwezig)
Bestuurdersairbag
Knie-airbag
Waarschuwingslampje SRS
Airbag-ECU
Controlelampje PASSENGER AIR BAG
A
B
C
D
E
F
G
H
I
J
K
L
M
N
pM_RAV4_OM_OM42D20E_(EE).book Page 32 Friday, August 7, 2020 1:15 PM

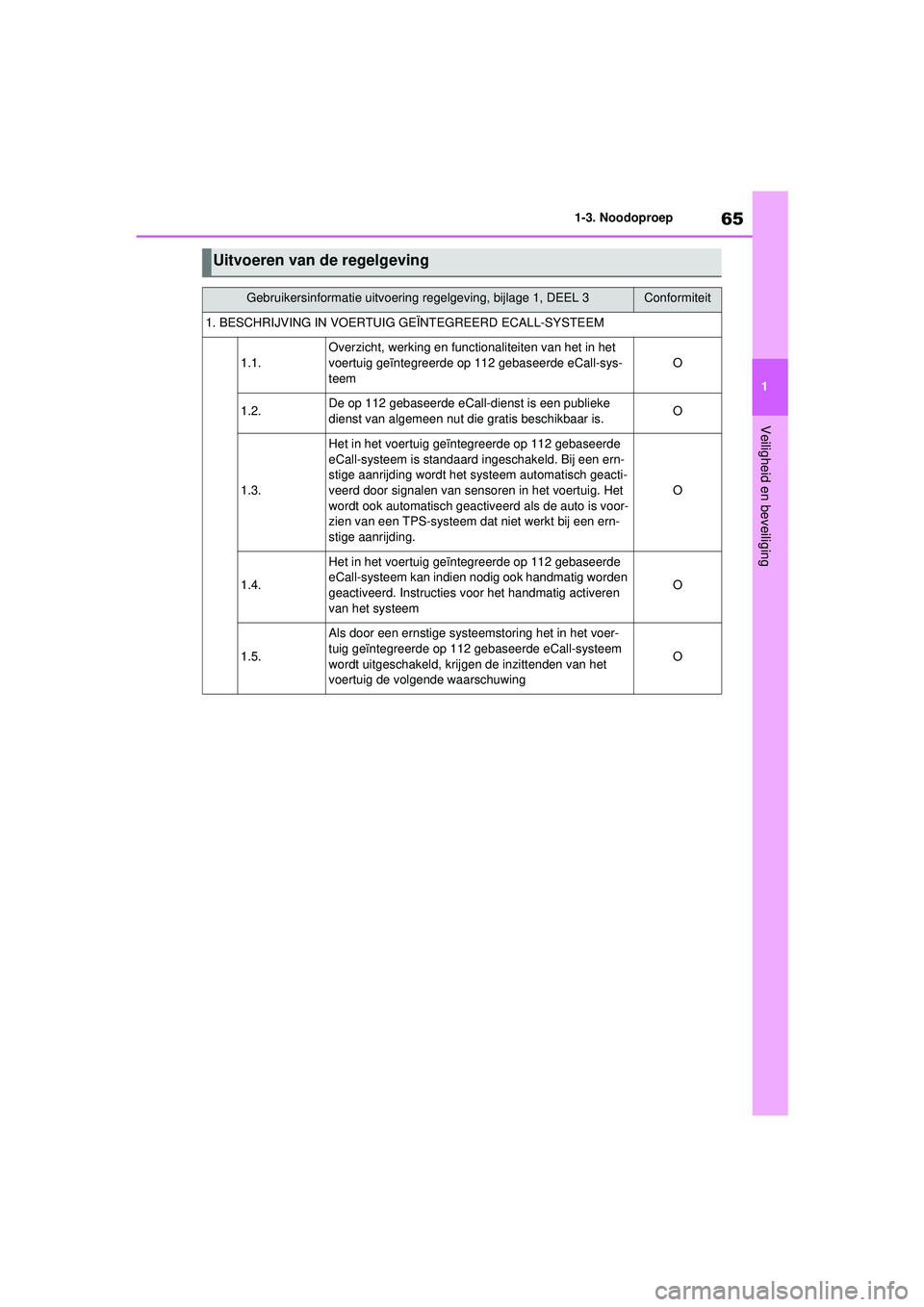

65
1
1-3. Noodoproep
Veiligheid en beveiliging
Uitvoeren van de regelgeving
Gebruikersinformatie uitvoering regelgeving, bijlage 1, DEEL 3Conformiteit
1. BESCHRIJVING IN VOERTUIG GEÏNTEGREERD ECALL-SYSTEEM
1.1.
Overzicht, werking en functionaliteiten van het in het
voertuig geïntegreerde op
112 gebaseerde eCall-sys-
teem
O
1.2.De op 112 gebaseerde eCall-dienst is een publieke
dienst van algemeen nut die gratis beschikbaar is.O
1.3.
Het in het voertuig geïntegreerde op 112 gebaseerde
eCall-systeem is standaard ingeschakeld. Bij een ern-
stige aanrijding wordt het sys teem automatisch geacti-
veerd door signalen van sensoren in het voertuig. Het
wordt ook automatisch geactiveerd als de auto is voor-
zien van een TPS-systeem dat niet werkt bij een ern-
stige aanrijding.
O
1.4.
Het in het voertuig geïntegreerde op 112 gebaseerde
eCall-systeem kan indien nodig ook handmatig worden
geactiveerd. Instructies voor het handmatig activeren
van het systeem
O
1.5.
Als door een ernstige systeemstoring het in het voer-
tuig geïntegreerde op 112 gebaseerde eCall-systeem
wordt uitgeschakeld, kr ijgen de inzittenden van het
voertuig de volgende waarschuwing
O
pM_RAV4_OM_OM42D20E_(EE).book Page 65 Friday, August 7, 2020 1:15 PM

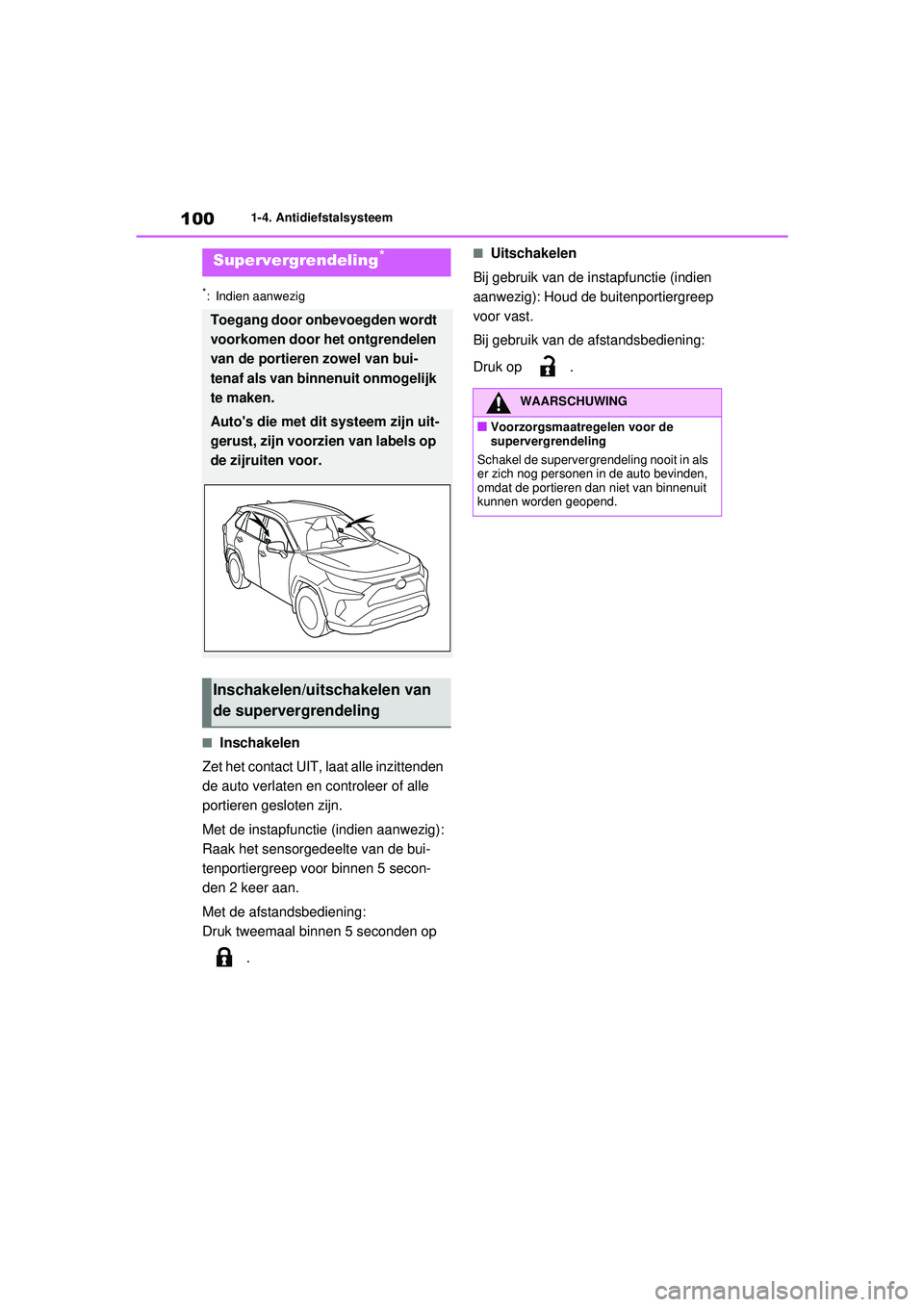

1001-4. Antidiefstalsysteem
*: Indien aanwezig
■Inschakelen
Zet het contact UIT, laat alle inzittenden
de auto verlaten en controleer of alle
portieren gesloten zijn.
Met de instapfunctie (indien aanwezig):
Raak het sensorgedeelte van de bui-
tenportiergreep voor binnen 5 secon-
den 2 keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op
.
■Uitschakelen
Bij gebruik van de instapfunctie (indien
aanwezig): Houd de buitenportiergreep
voor vast.
Bij gebruik van de afstandsbediening:
Druk op .Supervergrendeling*
Toegang door onbevoegden wordt
voorkomen door het ontgrendelen
van de portieren zowel van bui-
tenaf als van binnenuit onmogelijk
te maken.
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de zijruiten voor.
Inschakelen/uitschakelen van
de supervergrendeling
WAARSCHUWING
■Voorzorgsmaatregelen voor de
supervergrendeling
Schakel de supervergrendeling nooit in als
er zich nog personen in de auto bevinden,
omdat de portieren dan niet van binnenuit
kunnen worden geopend.
pM_RAV4_OM_OM42D20E_(EE).book Page 100 Friday, August 7, 2020 1:15 PM

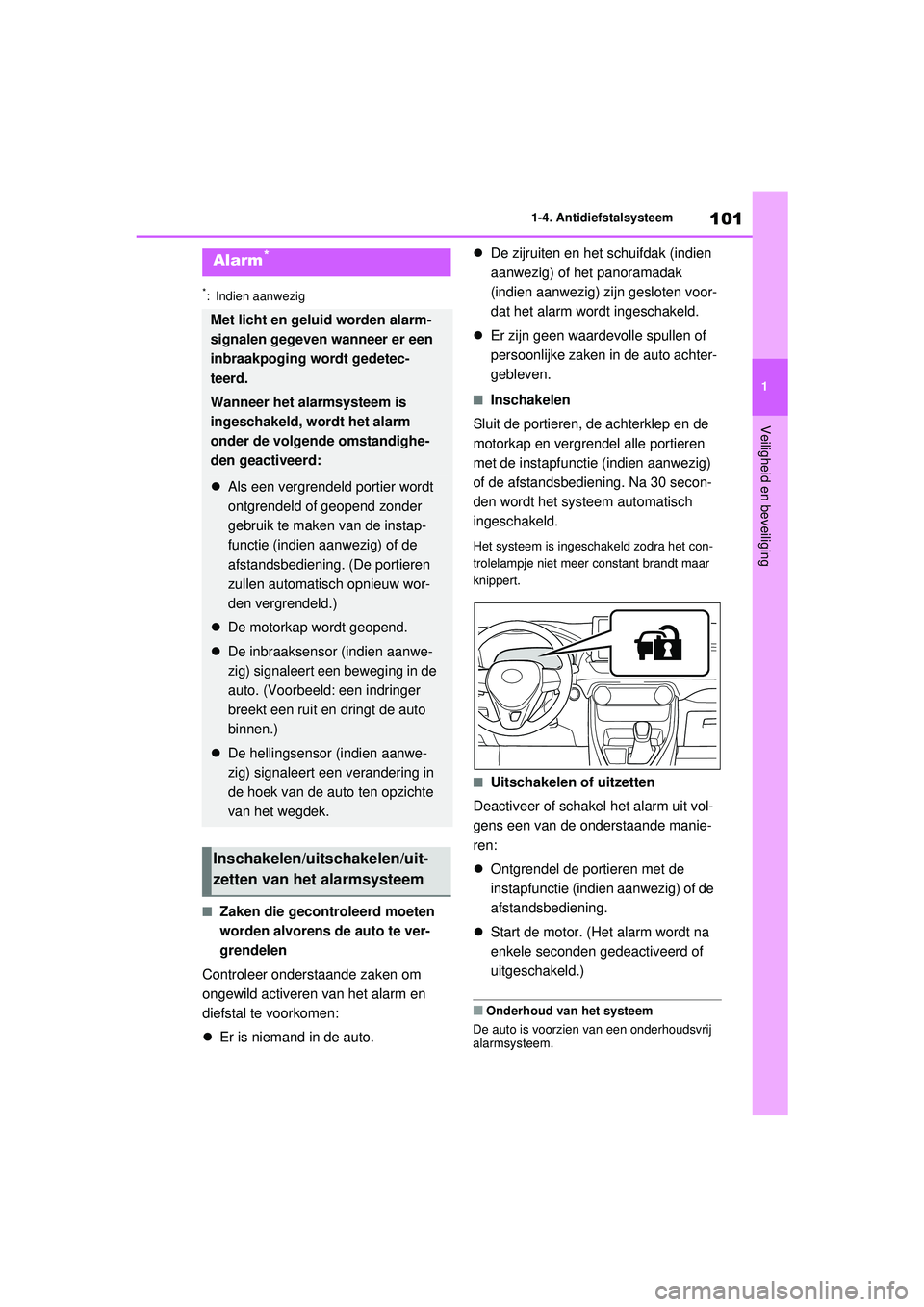

101
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
*: Indien aanwezig
■Zaken die gecontroleerd moeten
worden alvorens de auto te ver-
grendelen
Controleer onderstaande zaken om
ongewild activeren van het alarm en
diefstal te voorkomen:
 Er is niemand in de auto. 
De zijruiten en het schuifdak (indien
aanwezig) of het panoramadak
(indien aanwezig) zijn gesloten voor-
dat het alarm wordt ingeschakeld.
 Er zijn geen waardevolle spullen of
persoonlijke zaken in de auto achter-
gebleven.
■Inschakelen
Sluit de portieren, de achterklep en de
motorkap en vergrendel alle portieren
met de instapfunctie (indien aanwezig)
of de afstandsbediening. Na 30 secon-
den wordt het systeem automatisch
ingeschakeld.
Het systeem is ingeschakeld zodra het con-
trolelampje niet meer constant brandt maar
knippert.
■Uitschakelen of uitzetten
Deactiveer of schakel het alarm uit vol-
gens een van de onderstaande manie-
ren:
 Ontgrendel de portieren met de
instapfunctie (indien aanwezig) of de
afstandsbediening.
 Start de motor. (H et alarm wordt na
enkele seconden gedeactiveerd of
uitgeschakeld.)
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrij
alarmsysteem.
Alarm*
Met licht en geluid worden alarm-
signalen gegeven wanneer er een
inbraakpoging wordt gedetec-
teerd.
Wanneer het alarmsysteem is
ingeschakeld, wordt het alarm
onder de volgende omstandighe-
den geactiveerd:
 Als een vergrendeld portier wordt
ontgrendeld of geopend zonder
gebruik te maken van de instap-
functie (indien aanwezig) of de
afstandsbediening. (De portieren
zullen automatisch opnieuw wor-
den vergrendeld.)
 De motorkap wordt geopend.
 De inbraaksensor (indien aanwe-
zig) signaleert een beweging in de
auto. (Voorbeeld: een indringer
breekt een ruit en dringt de auto
binnen.)
 De hellingsensor (indien aanwe-
zig) signaleert een verandering in
de hoek van de auto ten opzichte
van het wegdek.
Inschakelen/uitschakelen/uit-
zetten van het alarmsysteem
pM_RAV4_OM_OM42D20E_(EE).book Page 101 Friday, August 7, 2020 1:15 PM

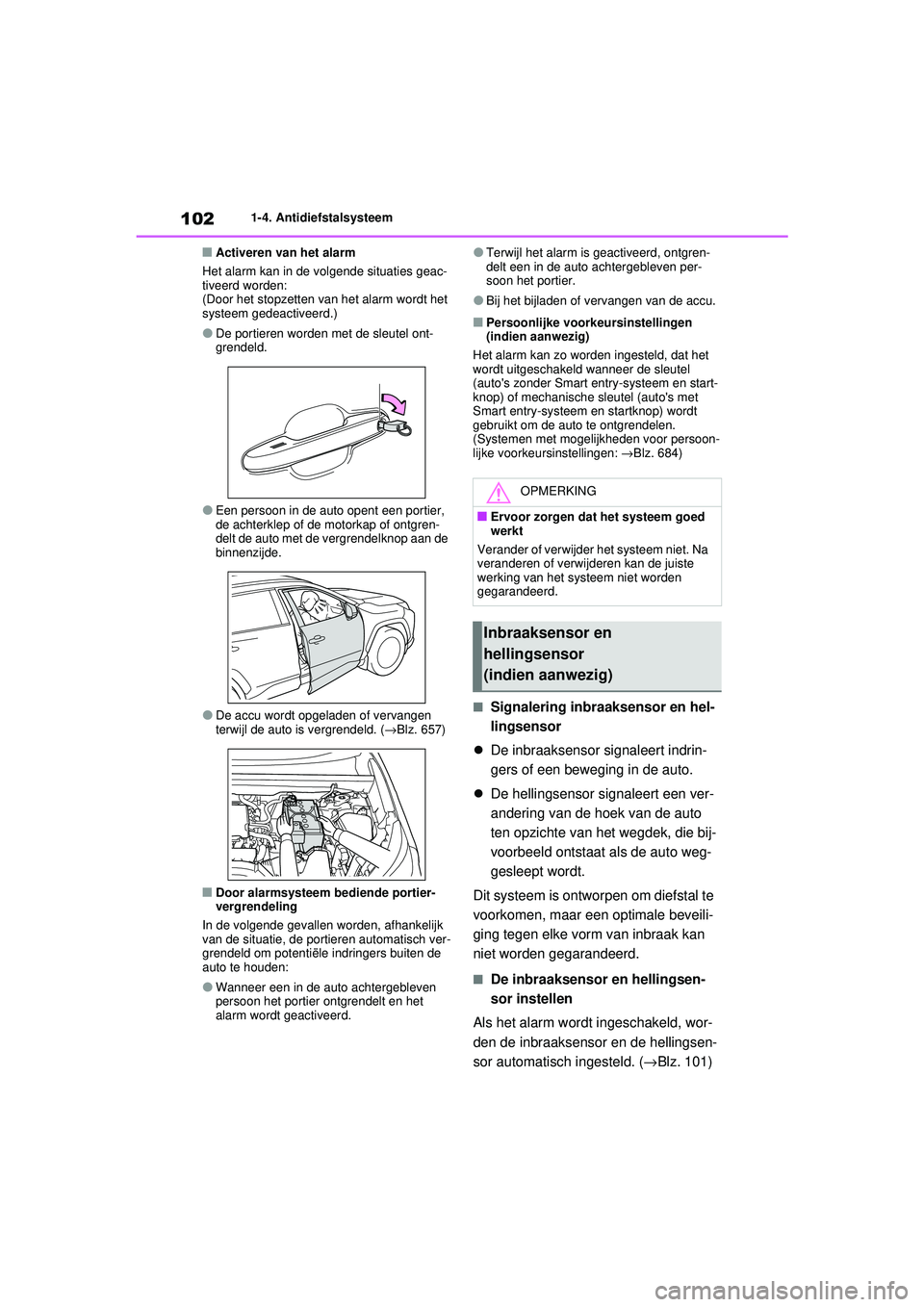

1021-4. Antidiefstalsysteem
■Activeren van het alarm
Het alarm kan in de volgende situaties geac-
tiveerd worden:
(Door het stopzetten van het alarm wordt het
systeem gedeactiveerd.)
●De portieren worden met de sleutel ont-
grendeld.
●Een persoon in de auto opent een portier,
de achterklep of de motorkap of ontgren-
delt de auto met de vergrendelknop aan de
binnenzijde.
●De accu wordt opgeladen of vervangen
terwijl de auto is vergrendeld. ( →Blz. 657)
■Door alarmsysteem bediende portier-
vergrendeling
In de volgende gevallen worden, afhankelijk
van de situatie, de portieren automatisch ver-
grendeld om potentiële indringers buiten de
auto te houden:
●Wanneer een in de auto achtergebleven
persoon het portier ontgrendelt en het
alarm wordt geactiveerd.
●Terwijl het alarm is geactiveerd, ontgren-
delt een in de auto achtergebleven per-
soon het portier.
●Bij het bijladen of vervangen van de accu.
■Persoonlijke voorkeursinstellingen
(indien aanwezig)
Het alarm kan zo worden ingesteld, dat het
wordt uitgeschakeld wanneer de sleutel
(auto's zonder Smart entry-systeem en start-
knop) of mechanische sleutel (auto's met
Smart entry-systeem en startknop) wordt
gebruikt om de auto te ontgrendelen.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: →Blz. 684)
■Signalering inbraaksensor en hel-
lingsensor
 De inbraaksensor signaleert indrin-
gers of een beweging in de auto.
 De hellingsensor signaleert een ver-
andering van de hoek van de auto
ten opzichte van het wegdek, die bij-
voorbeeld ontstaat als de auto weg-
gesleept wordt.
Dit systeem is ontworpen om diefstal te
voorkomen, maar een optimale beveili-
ging tegen elke vorm van inbraak kan
niet worden gegarandeerd.
■De inbraaksensor en hellingsen-
sor instellen
Als het alarm wordt ingeschakeld, wor-
den de inbraaksensor en de hellingsen-
sor automatisch ingesteld. ( →Blz. 101)
OPMERKING
■Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet. Na
veranderen of verwijderen kan de juiste
werking van het systeem niet worden
gegarandeerd.
Inbraaksensor en
hellingsensor
(indien aanwezig)
pM_RAV4_OM_OM42D20E_(EE).book Page 102 Friday, August 7, 2020 1:15 PM

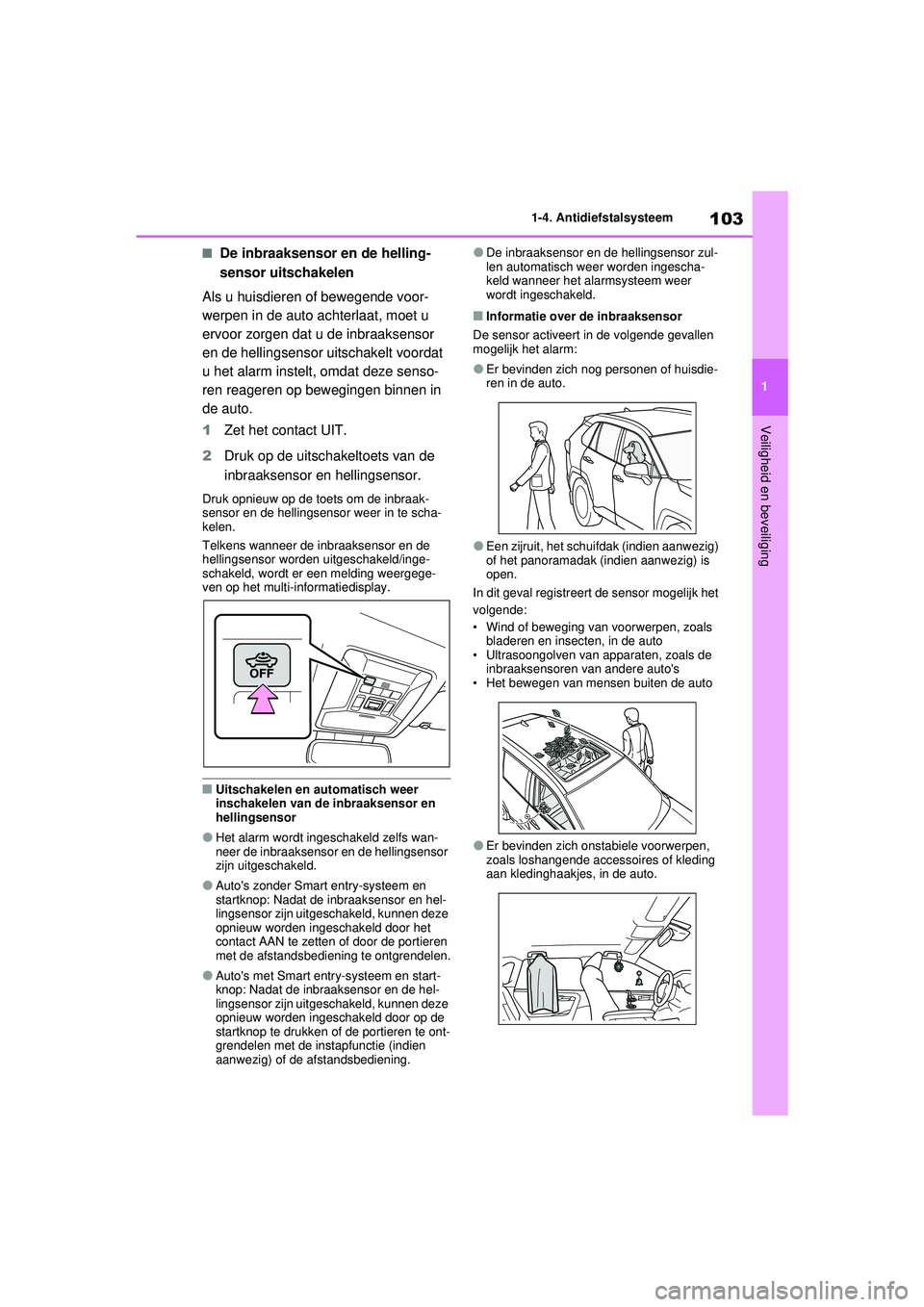

103
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
■De inbraaksensor en de helling-
sensor uitschakelen
Als u huisdieren of bewegende voor-
werpen in de auto achterlaat, moet u
ervoor zorgen dat u de inbraaksensor
en de hellingsensor uitschakelt voordat
u het alarm instelt, omdat deze senso-
ren reageren op bewegingen binnen in
de auto.
1 Zet het contact UIT.
2 Druk op de uitschakeltoets van de
inbraaksensor en hellingsensor.
Druk opnieuw op de toets om de inbraak-
sensor en de hellingsensor weer in te scha-
kelen.
Telkens wanneer de inbraaksensor en de
hellingsensor worden uitgeschakeld/inge-
schakeld, wordt er een melding weergege-
ven op het multi-informatiedisplay.
■Uitschakelen en automatisch weer
inschakelen van de inbraaksensor en
hellingsensor
●Het alarm wordt ingeschakeld zelfs wan-
neer de inbraaksensor en de hellingsensor
zijn uitgeschakeld.
●Auto's zonder Smart entry-systeem en
startknop: Nadat de inbraaksensor en hel-
lingsensor zijn uitgeschakeld, kunnen deze
opnieuw worden ingeschakeld door het
contact AAN te zetten of door de portieren
met de afstandsbediening te ontgrendelen.
●Auto's met Smart entry-systeem en start-
knop: Nadat de inbraaksensor en de hel-
lingsensor zijn uitgeschakeld, kunnen deze
opnieuw worden ingeschakeld door op de
startknop te drukken of de portieren te ont-
grendelen met de instapfunctie (indien
aanwezig) of de afstandsbediening.
●De inbraaksensor en de hellingsensor zul-
len automatisch weer worden ingescha-
keld wanneer het alarmsysteem weer
wordt ingeschakeld.
■Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●Er bevinden zich nog personen of huisdie-
ren in de auto.
●Een zijruit, het schuifdak (indien aanwezig)
of het panoramadak (indien aanwezig) is
open.
In dit geval registreert de sensor mogelijk het
volgende:
• Wind of beweging van voorwerpen, zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andere auto's
• Het bewegen van mensen buiten de auto
●Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kleding
aan kledinghaakjes, in de auto.
pM_RAV4_OM_OM42D20E_(EE).book Page 103 Friday, August 7, 2020 1:15 PM

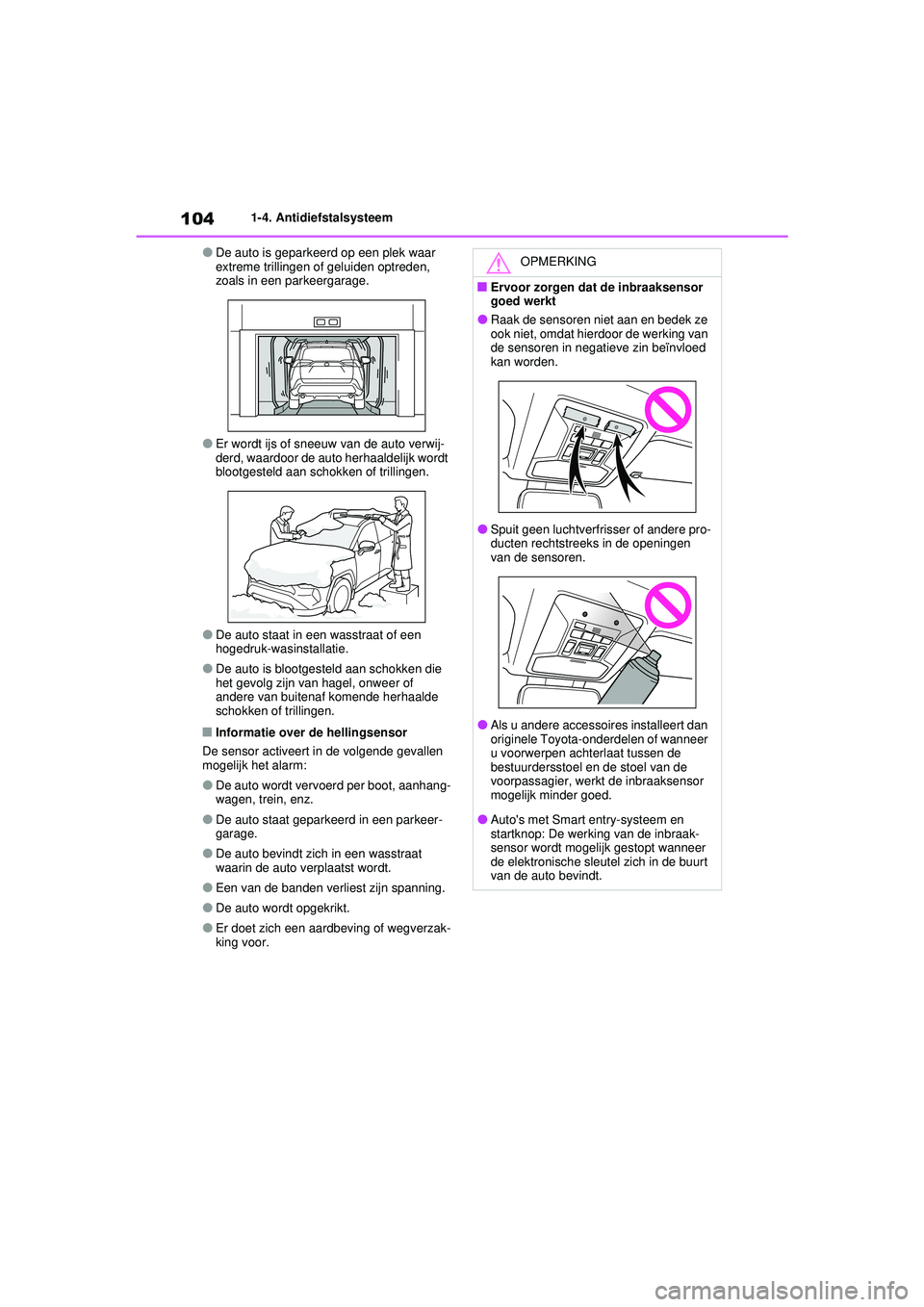

1041-4. Antidiefstalsysteem
●De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden,
zoals in een parkeergarage.
●Er wordt ijs of sneeuw van de auto verwij-
derd, waardoor de auto herhaaldelijk wordt
blootgesteld aan schokken of trillingen.
●De auto staat in een wasstraat of een
hogedruk-wasinstallatie.
●De auto is blootgesteld aan schokken die
het gevolg zijn van hagel, onweer of
andere van buitenaf komende herhaalde
schokken of trillingen.
■Informatie over de hellingsensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●De auto wordt vervoerd per boot, aanhang-
wagen, trein, enz.
●De auto staat geparkeerd in een parkeer-
garage.
●De auto bevindt zich in een wasstraat
waarin de auto verplaatst wordt.
●Een van de banden verliest zijn spanning.
●De auto wordt opgekrikt.
●Er doet zich een aardbeving of wegverzak-
king voor.
OPMERKING
■Ervoor zorgen dat de inbraaksensor
goed werkt
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
●Spuit geen luchtverfrisser of andere pro-
ducten rechtstreeks in de openingen
van de sensoren.
●Als u andere accessoires installeert dan
originele Toyota-onderdelen of wanneer
u voorwerpen achterlaat tussen de
bestuurdersstoel en de stoel van de
voorpassagier, werkt de inbraaksensor
mogelijk minder goed.
●Auto's met Smart entry-systeem en
startknop: De werking van de inbraak-
sensor wordt mogelijk gestopt wanneer
de elektronische sleutel zich in de buurt
van de auto bevindt.
pM_RAV4_OM_OM42D20E_(EE).book Page 104 Friday, August 7, 2020 1:15 PM
