TOYOTA RAV4 2021 Manual del propietario (in Spanish)

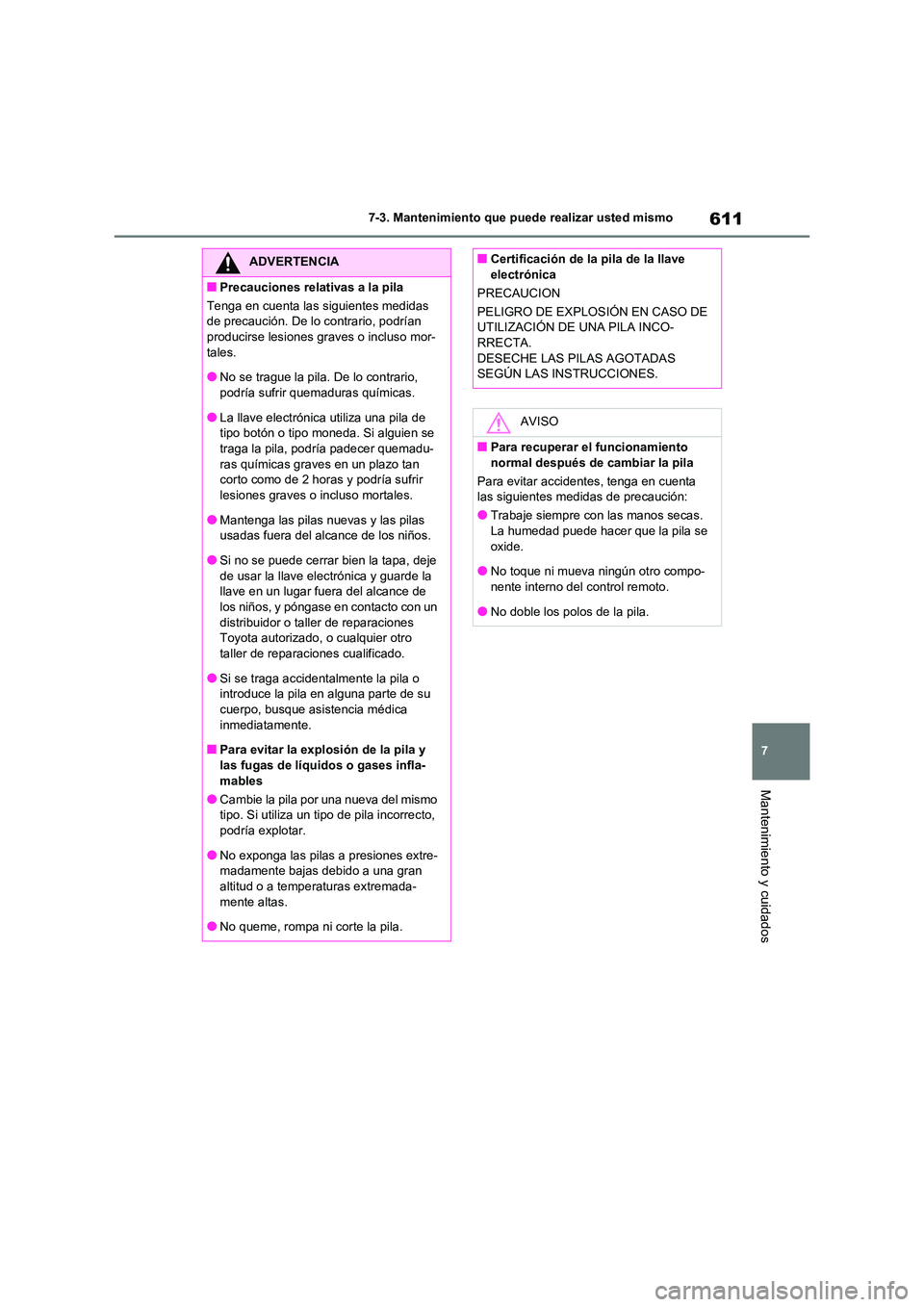

611
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
ADVERTENCIA
■Precauciones relativas a la pila
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, podrían
producirse lesiones graves o incluso mor- tales.
●No se trague la pila. De lo contrario,
podría sufrir quemaduras químicas.
●La llave electrónica utiliza una pila de
tipo botón o tipo moneda. Si alguien se
traga la pila, podría padecer quemadu- ras químicas graves en un plazo tan
corto como de 2 horas y podría sufrir
lesiones graves o incluso mortales.
●Mantenga las pilas nuevas y las pilas
usadas fuera del alcance de los niños.
●Si no se puede cerrar bien la tapa, deje de usar la llave electrónica y guarde la
llave en un lugar fuera del alcance de
los niños, y póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o cualquier otro
taller de reparaciones cualificado.
●Si se traga accidentalmente la pila o
introduce la pila en alguna parte de su
cuerpo, busque asistencia médica
inmediatamente.
■Para evitar la explosión de la pila y
las fugas de líquidos o gases infla-
mables
●Cambie la pila por una nueva del mismo tipo. Si utiliza un tipo de pila incorrecto,
podría explotar.
●No exponga las pilas a presiones extre- madamente bajas debido a una gran
altitud o a temperaturas extremada-
mente altas.
●No queme, rompa ni corte la pila.
■Certificación de la pila de la llave
electrónica
PRECAUCION
PELIGRO DE EXPLOSIÓN EN CASO DE
UTILIZACIÓN DE UNA PILA INCO- RRECTA.
DESECHE LAS PILAS AGOTADAS
SEGÚN LAS INSTRUCCIONES.
AVISO
■Para recuperar el funcionamiento
normal después de cambiar la pila
Para evitar accidentes, tenga en cuenta las siguientes medidas de precaución:
●Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se
oxide.
●No toque ni mueva ningún otro compo-
nente interno del control remoto.
●No doble los polos de la pila.

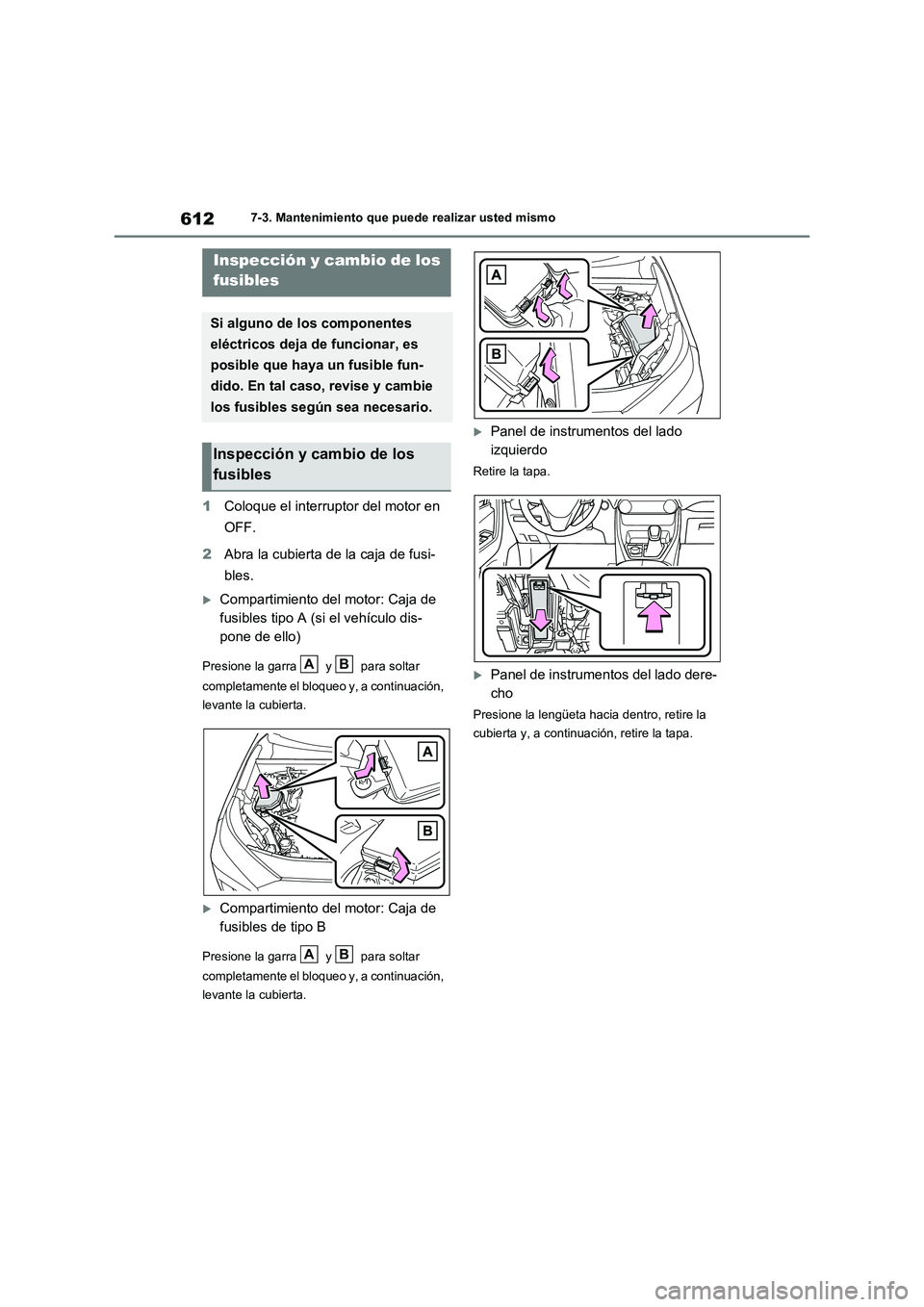

6127-3. Mantenimiento que puede realizar usted mismo
1Coloque el interruptor del motor en
OFF.
2Abra la cubierta de la caja de fusi-
bles.
Compartimiento del motor: Caja de
fusibles tipo A (si el vehículo dis-
pone de ello)
Presione la garra y para soltar
completamente el bloqueo y, a continuación,
levante la cubierta.
Compartimiento del motor: Caja de
fusibles de tipo B
Presione la garra y para soltar
completamente el bloqueo y, a continuación,
levante la cubierta.
Panel de instrumentos del lado
izquierdo
Retire la tapa.
Panel de instrumentos del lado dere-
cho
Presione la lengüeta hacia dentro, retire la
cubierta y, a continuación, retire la tapa.
Inspección y cambio de los
fusibles
Si alguno de los componentes
eléctricos deja de funcionar, es
posible que haya un fusible fun-
dido. En tal caso, revise y cambie
los fusibles según sea necesario.
Inspección y cambio de los
fusibles
AB
AB

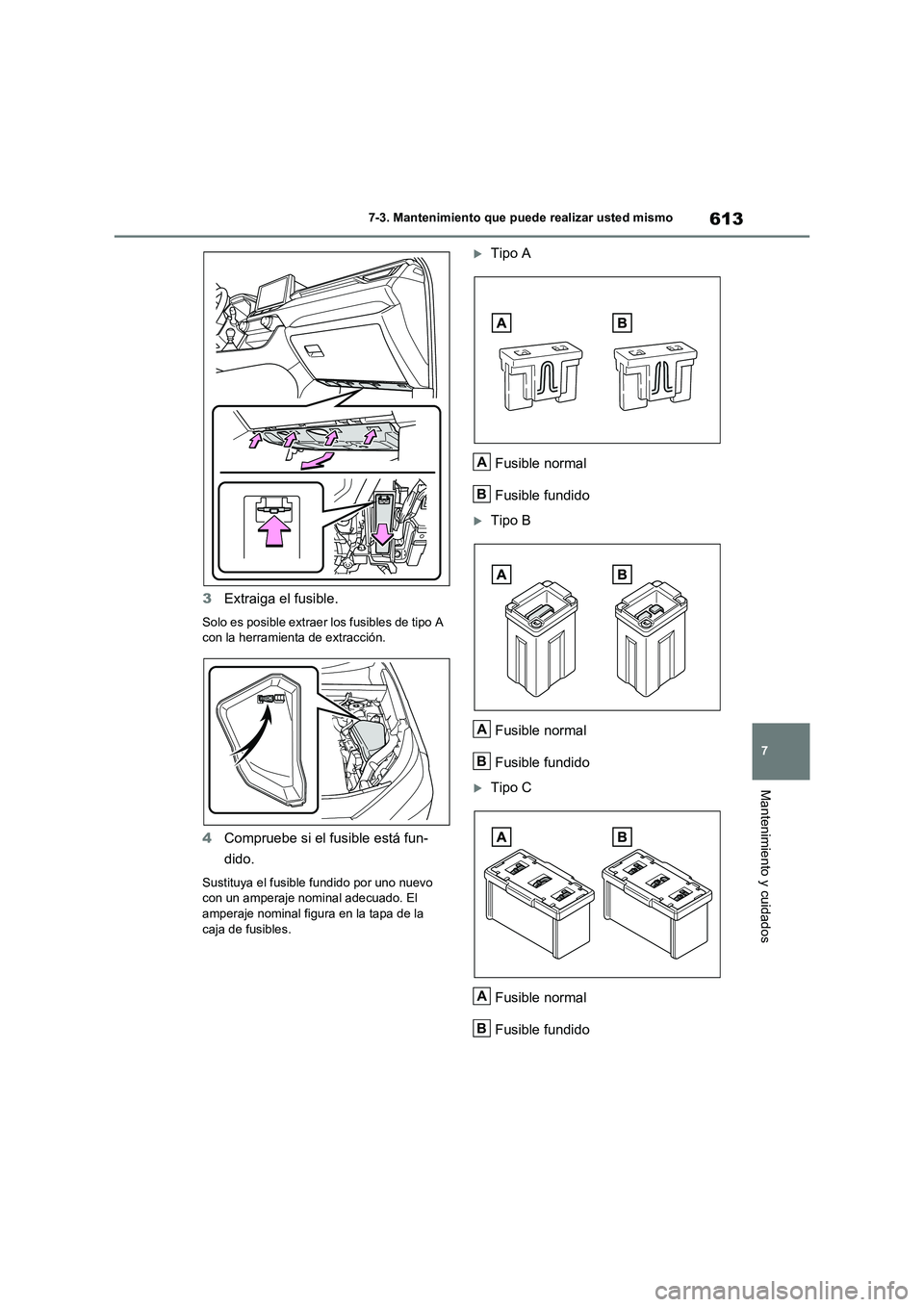

613
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
3Extraiga el fusible.
Solo es posible extraer los fusibles de tipo A
con la herramienta de extracción.
4Compruebe si el fusible está fun-
dido.
Sustituya el fusible fundido por uno nuevo
con un amperaje nominal adecuado. El
amperaje nominal figura en la tapa de la
caja de fusibles.
Tipo A
Fusible normal
Fusible fundido
Tipo B
Fusible normal
Fusible fundido
Tipo C
Fusible normal
Fusible fundido
A
B
A
B
A
B

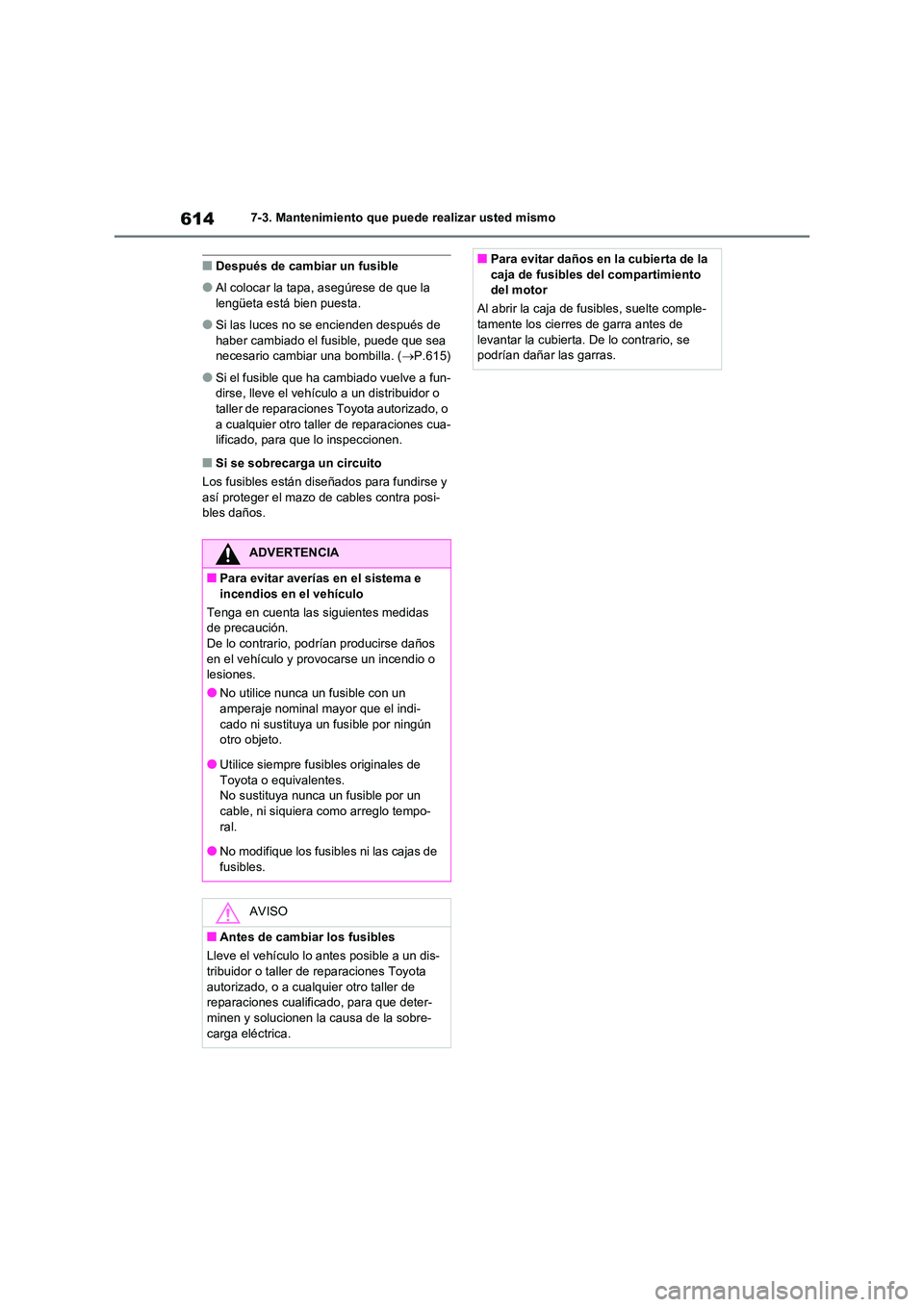

6147-3. Mantenimiento que puede realizar usted mismo
■Después de cambiar un fusible
●Al colocar la tapa, asegúrese de que la
lengüeta está bien puesta.
●Si las luces no se encienden después de
haber cambiado el fusible, puede que sea necesario cambiar una bombilla. ( P.615)
●Si el fusible que ha cambiado vuelve a fun- dirse, lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o
a cualquier otro taller de reparaciones cua- lificado, para que lo inspeccionen.
■Si se sobrecarga un circuito
Los fusibles están diseñados para fundirse y
así proteger el mazo de cables contra posi-
bles daños.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Tenga en cuenta las siguientes medidas
de precaución.
De lo contrario, podrían producirse daños en el vehículo y provocarse un incendio o
lesiones.
●No utilice nunca un fusible con un
amperaje nominal mayor que el indi- cado ni sustituya un fusible por ningún
otro objeto.
●Utilice siempre fusibles originales de Toyota o equivalentes.
No sustituya nunca un fusible por un
cable, ni siquiera como arreglo tempo- ral.
●No modifique los fusibles ni las cajas de
fusibles.
AVISO
■Antes de cambiar los fusibles
Lleve el vehículo lo antes posible a un dis- tribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de
reparaciones cualificado, para que deter- minen y solucionen la causa de la sobre-
carga eléctrica.
■Para evitar daños en la cubierta de la
caja de fusibles del compartimiento
del motor
Al abrir la caja de fusibles, suelte comple- tamente los cierres de garra antes de
levantar la cubierta. De lo contrario, se
podrían dañar las garras.

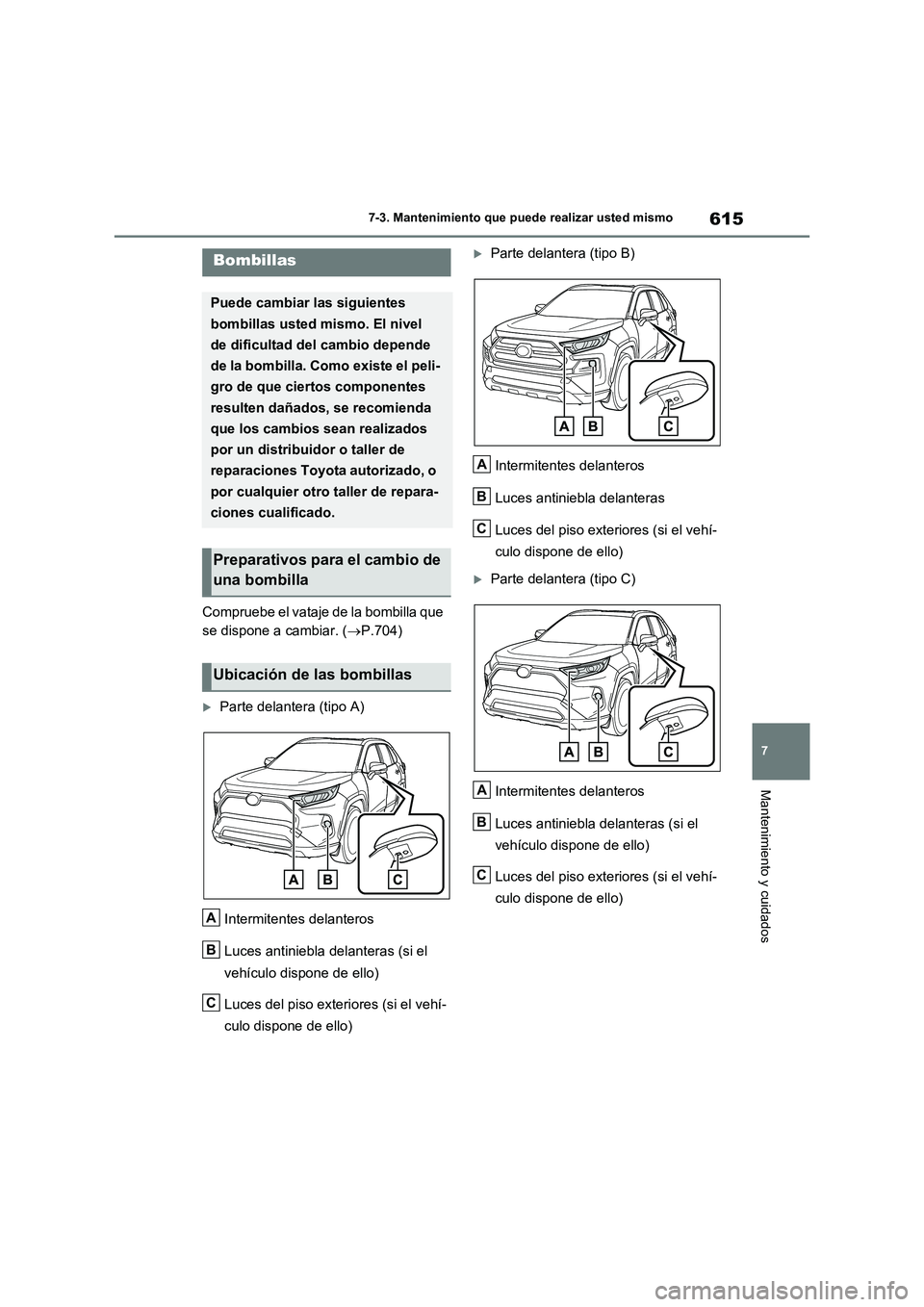

615
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
Compruebe el vataje de la bombilla que
se dispone a cambiar. ( P.704)
Parte delantera (tipo A)
Intermitentes delanteros
Luces antiniebla delanteras (si el
vehículo dispone de ello)
Luces del piso exteriores (si el vehí-
culo dispone de ello)
Parte delantera (tipo B)
Intermitentes delanteros
Luces antiniebla delanteras
Luces del piso exteriores (si el vehí-
culo dispone de ello)
Parte delantera (tipo C)
Intermitentes delanteros
Luces antiniebla delanteras (si el
vehículo dispone de ello)
Luces del piso exteriores (si el vehí-
culo dispone de ello)
Bombillas
Puede cambiar las siguientes
bombillas usted mismo. El nivel
de dificultad del cambio depende
de la bombilla. Como existe el peli-
gro de que ciertos componentes
resulten dañados, se recomienda
que los cambios sean realizados
por un distribuidor o taller de
reparaciones Toyota autorizado, o
por cualquier otro taller de repara-
ciones cualificado.
Preparativos para el cambio de
una bombilla
Ubicación de las bombillas
A
B
C
A
B
C
A
B
C

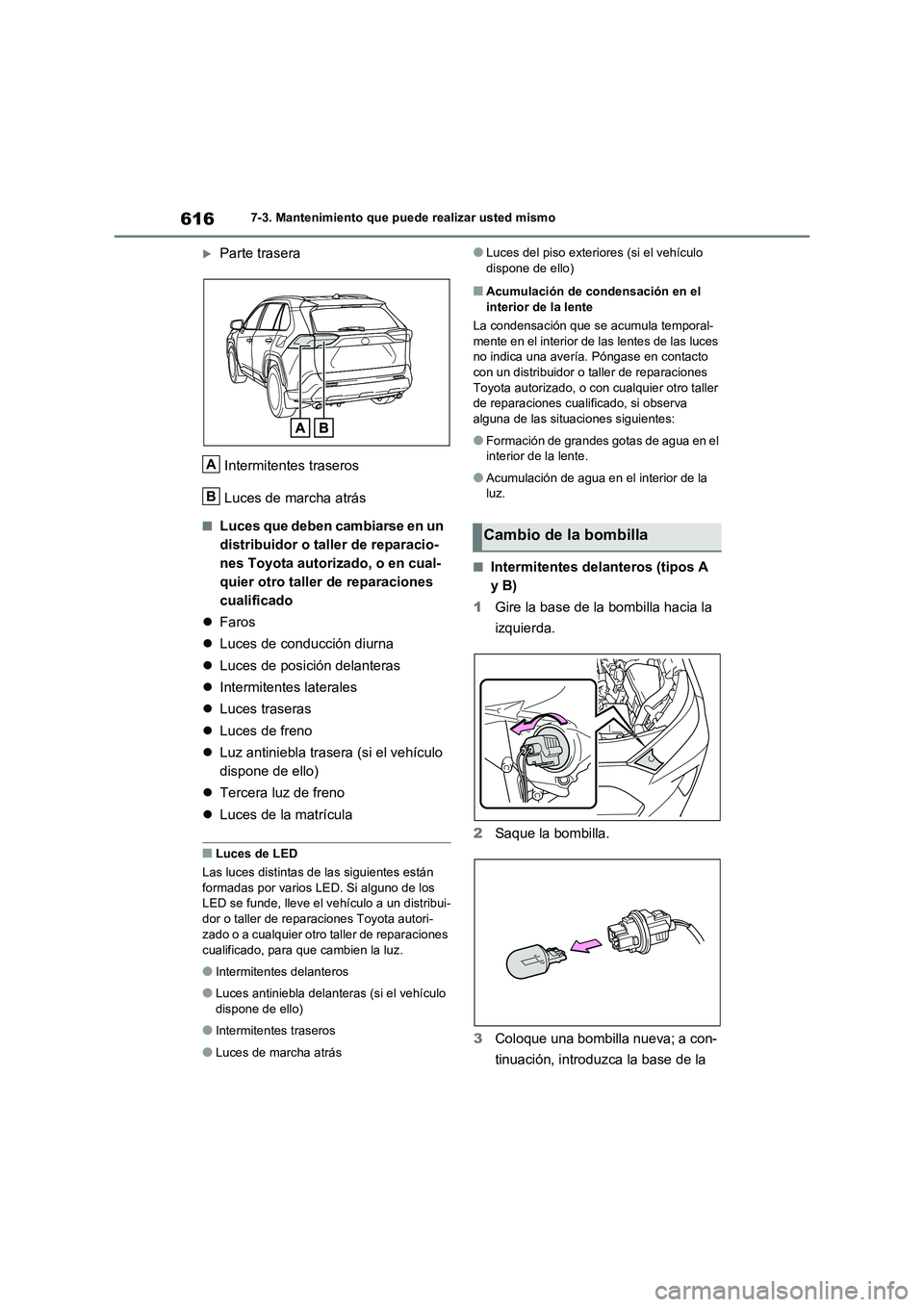

6167-3. Mantenimiento que puede realizar usted mismo
Parte trasera
Intermitentes traseros
Luces de marcha atrás
■Luces que deben cambiarse en un
distribuidor o taller de reparacio-
nes Toyota autorizado, o en cual-
quier otro taller de reparaciones
cualificado
 Faros
 Luces de conducción diurna
 Luces de posición delanteras
 Intermitentes laterales
 Luces traseras
 Luces de freno
 Luz antiniebla trasera (si el vehículo
dispone de ello)
 Tercera luz de freno
 Luces de la matrícula
■Luces de LED
Las luces distintas de las siguientes están
formadas por varios LED. Si alguno de los LED se funde, lleve el vehículo a un distribui-
dor o taller de reparaciones Toyota autori-
zado o a cualquier otro taller de reparaciones
cualificado, para que cambien la luz.
●Intermitentes delanteros
●Luces antiniebla delanteras (si el vehículo
dispone de ello)
●Intermitentes traseros
●Luces de marcha atrás
●Luces del piso exterior es (si el vehículo dispone de ello)
■Acumulación de condensación en el
interior de la lente
La condensación que se acumula temporal-
mente en el interior de las lentes de las luces no indica una avería. Póngase en contacto
con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualificado, si observa
alguna de las situaciones siguientes:
●Formación de grandes gotas de agua en el interior de la lente.
●Acumulación de agua en el interior de la luz.
■Intermitentes dela nteros (tipos A
y B)
1 Gire la base de la bombilla hacia la
izquierda.
2 Saque la bombilla.
3 Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
A
B
Cambio de la bombilla

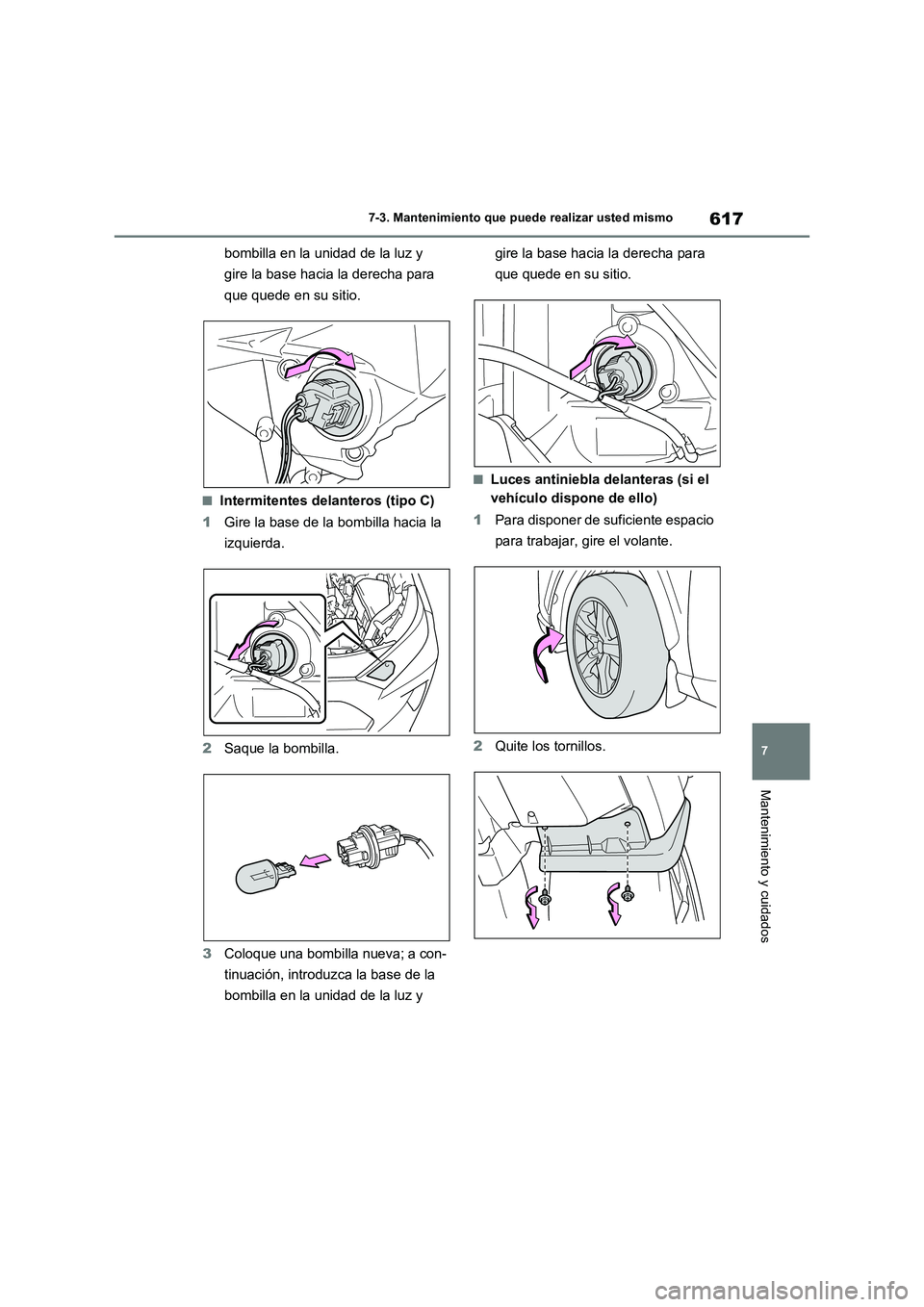

617
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
bombilla en la unidad de la luz y
gire la base hacia la derecha para
que quede en su sitio.
■Intermitentes delanteros (tipo C)
1Gire la base de la bombilla hacia la
izquierda.
2Saque la bombilla.
3Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y gire la base hacia la derecha para
que quede en su sitio.
■Luces antiniebla delanteras (si el
vehículo dispone de ello)
1Para disponer de suficiente espacio
para trabajar, gire el volante.
2Quite los tornillos.

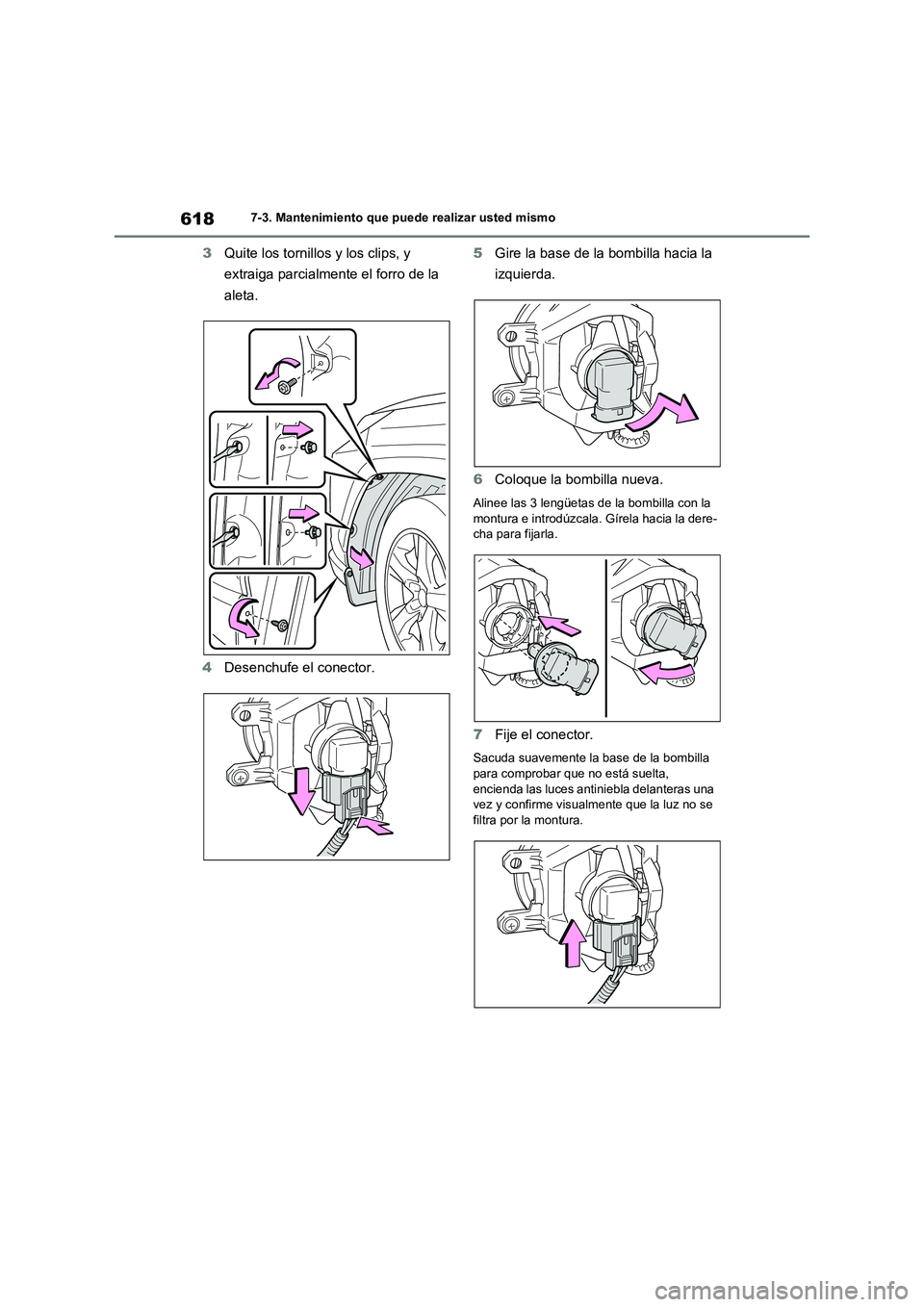

6187-3. Mantenimiento que puede realizar usted mismo
3Quite los tornillos y los clips, y
extraiga parcialmente el forro de la
aleta.
4Desenchufe el conector.5Gire la base de la bombilla hacia la
izquierda.
6Coloque la bombilla nueva.
Alinee las 3 lengüetas de la bombilla con la
montura e introdúzcala. Gírela hacia la dere-
cha para fijarla.
7Fije el conector.
Sacuda suavemente la base de la bombilla
para comprobar que no está suelta,
encienda las luces antiniebla delanteras una
vez y confirme visualmente que la luz no se
filtra por la montura.

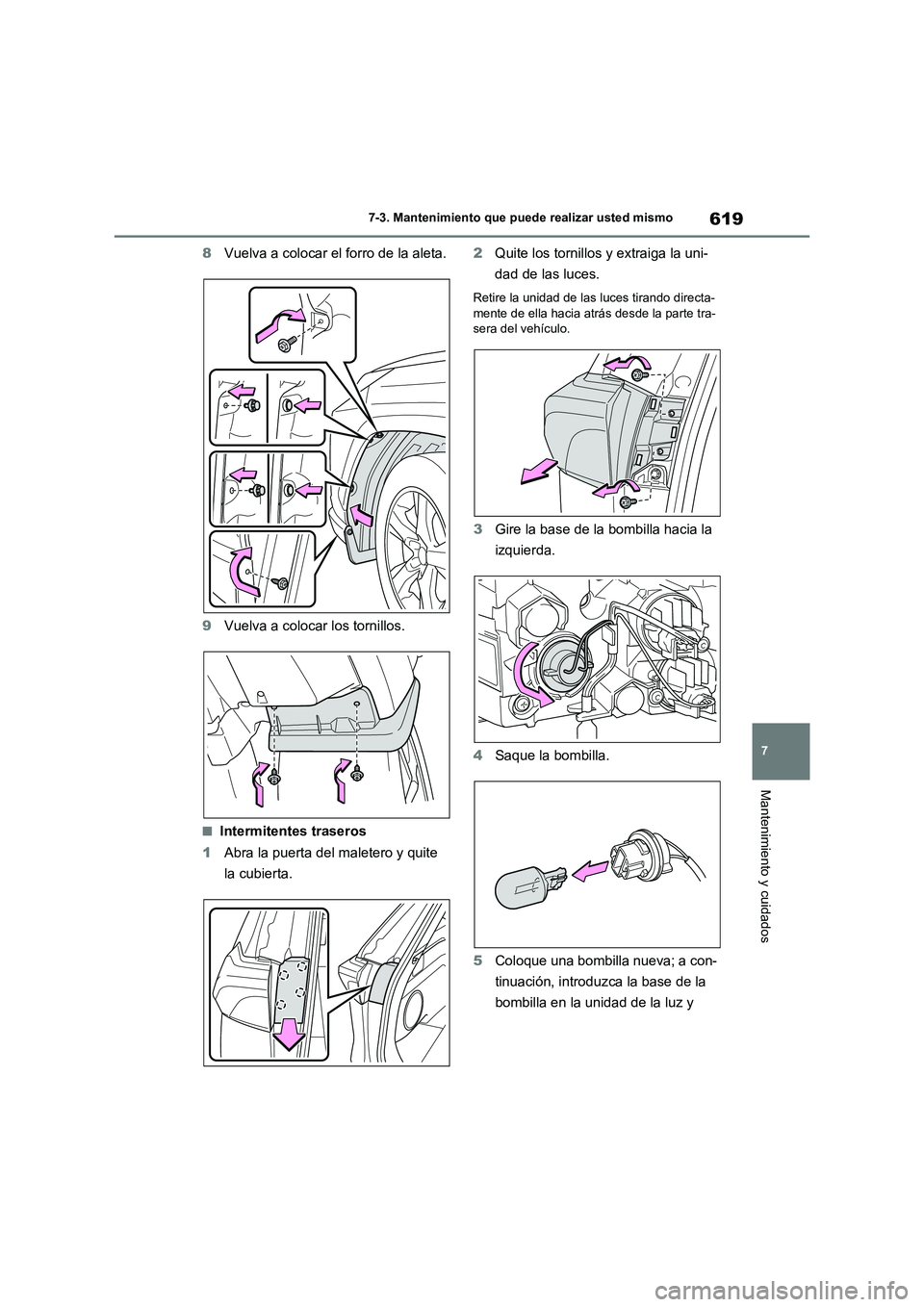

619
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
8Vuelva a colocar el forro de la aleta.
9Vuelva a colocar los tornillos.
■Intermitentes traseros
1Abra la puerta del maletero y quite
la cubierta.2Quite los tornillos y extraiga la uni-
dad de las luces.
Retire la unidad de las luces tirando directa-
mente de ella hacia atrás desde la parte tra-
sera del vehículo.
3Gire la base de la bombilla hacia la
izquierda.
4Saque la bombilla.
5Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y

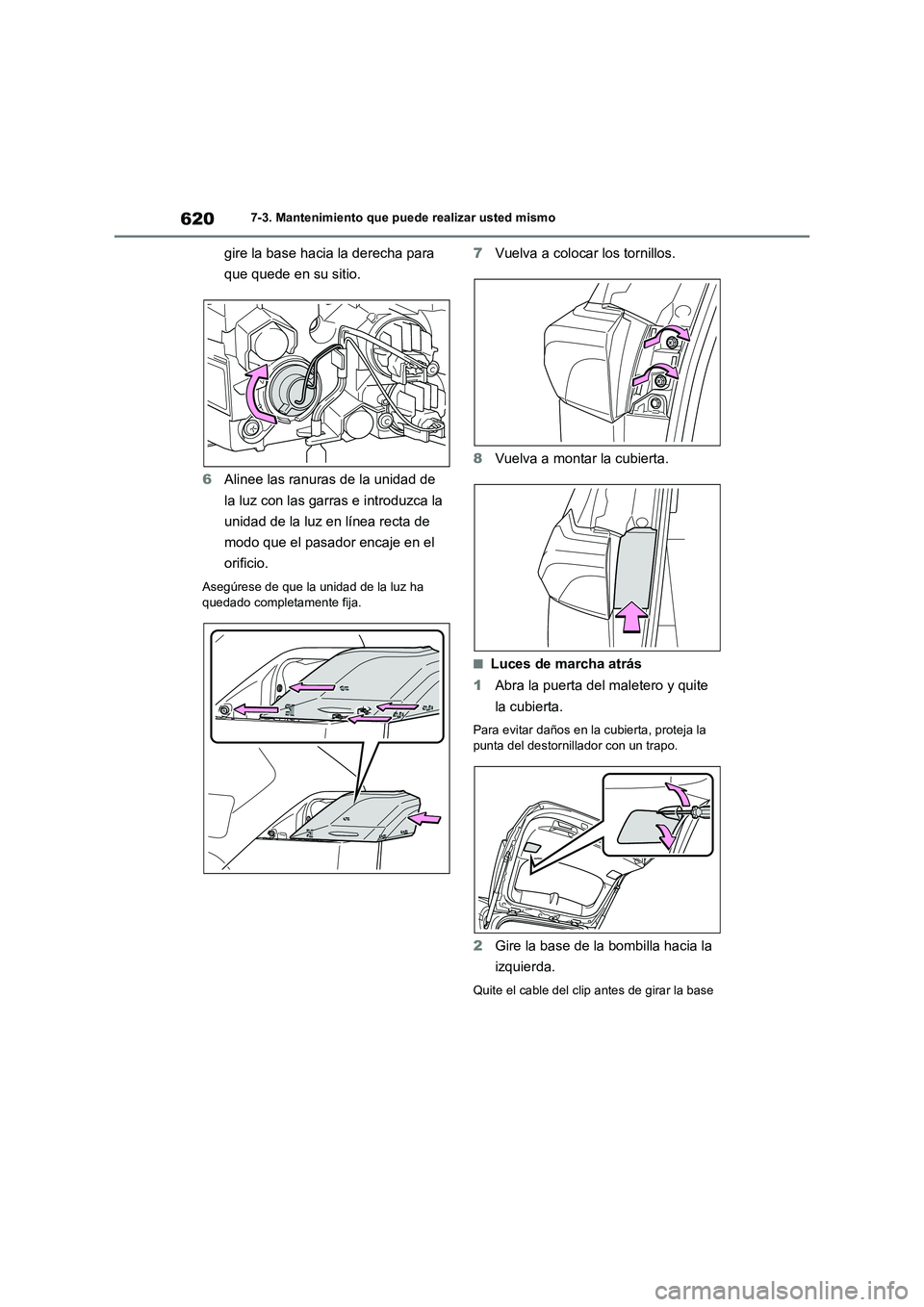

6207-3. Mantenimiento que puede realizar usted mismo
gire la base hacia la derecha para
que quede en su sitio.
6Alinee las ranuras de la unidad de
la luz con las garras e introduzca la
unidad de la luz en línea recta de
modo que el pasador encaje en el
orificio.
Asegúrese de que la unidad de la luz ha
quedado completamente fija.
7Vuelva a colocar los tornillos.
8Vuelva a montar la cubierta.
■Luces de marcha atrás
1Abra la puerta del maletero y quite
la cubierta.
Para evitar daños en la cubierta, proteja la
punta del destornillador con un trapo.
2Gire la base de la bombilla hacia la
izquierda.
Quite el cable del clip antes de girar la base
