Systemkomponenter
Sensorernas typ och placering
AFrämre hörnsensorer (i
förekommande fall)
BFrämre mittsensorer (i
förekommande fall)
CBakre hörnsensorer
DBakre mittsensorer
Display (Informationsdisplay)
När sensorerna känner av ett föremål,
t.ex. en vägg, visas ett diagram på
informationsdisplayen beroende på
bilens läge och avståndet till föremålet.
ADetektering med främre
hörnsensorer (i förekommande fall)
BDetektering med främre mittsensorer
(i förekommande fall)*1
CDetektering med bakre
hörnsensorer*2
DDetektering med bakre
mittsensorer*2
*1
Visas när växelspaken är i ett körläge
*2Visas när växelspaken är i RDisplay (Ljudsystemsskärm)
När sensorerna känner av ett föremål,
t.ex. en vägg, visas ett diagram på
navigationssystemets eller
multimediasystemets skärm (i
förekommande fall) beroende på bilens
läge och avståndet till föremålet.
• När Toyotas backkamera (i
förekommande fall) visas
En förenklad bild visas i skärmens övre
hörn när ett hinder detekteras.
• När skärmen till 360°-monitorn (i
förekommande fall) visas
Panoramavy
Ett diagram visas när 360°-monitorn
visas.
4.5 Använda körstödssystemen
245
4
Körning

Utom panoramavy
En förenklad bild visas i skärmens övre
hörn när ett hinder detekteras.
Aktiverar/inaktiverar Toyotas
parkeringssensor
Toyotas parkeringssensorer kan
aktiveras/inaktiveras med skärmen
på informationsdisplayen. (→Sid. 93)
När Toyota parkeringssensor inaktiveras
tänds kontrollampan OFF (→Sid. 77) i
parkeringssensorsystemet på
informationsdisplayen.
Återaktivera systemet genom att välja
på informationsdisplayen, väljoch slå på systemet.
Om systemet är avstängt förblir det
avstängt även om startknappen trycks till
tändningsläge efter att den har tryckts till
avstängt läge.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Förlita dig inte alltför mycket på det här
systemet eftersom det finns en gräns
för den exakthet i avkänning och
prestandastyrning som systemet kan
tillföra. Föraren är alltid ansvarig att
vara uppmärksam på omgivningen runt
bilen och körsäkerheten.
VARNING!(Fortsättning)
Se till att systemet kan fungera på
rätt sätt
Observera följande säkerhetsåtgärder.
Annars finns det risk för att bilen inte
kan framföras på säkert sätt vilket kan
leda till en olycka.
• Skada inte sensorerna och håll dem
alltid rena.
•
Fäst inte ett klistermärke och installera
inte en elektrisk komponent, t.ex.
bakgrundsbelyst registreringsskylt
(särskilt om den är självlysande),
dimljus, skärmskydd eller trådlös
antenn, nära en radarsensor.
• Utsätt inte ytan kring sensorn för
hårda stötar. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens kontrollera bilen om ytan
har utsatts för en stöt. Om främre
eller bakre stötfångaren behöver tas
bort/monteras eller bytas ut ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens och utrustning.
• Ta inte isär och lackera inte
sensorerna, gör inte heller någon
anpassning av dem.
• Fäst inte något skydd på
registreringsplåten.
• Håll alltid korrekt lufttryck i däcken.
När funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras eftersom det kan vara aktivt
även om ingen sannolikhet för kollision
föreligger.
• Försummelse att observera
ovanstående varningar.
• En fjädring som inte är
Toyota-original (t.ex. sänkt fjädring)
har installerats.
När du tvättar bilen
Spruta inte vatten eller ånga på
områden kring sensorn.
Sådant kan orsaka en
funktionsstörning i sensorn.
4.5 Använda körstödssystemen
246

VARNING!(Fortsättning)
• Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck eftersom det
kan orsaka en funktionsstörning i en
sensor.
• Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga,
eftersom det kan orsaka
funktionsstörning i en sensor.
Systemet kan användas när
• Startknappen är i tändningsläge.
• Toyota parkeringssensorfunktion är
aktiv.
• Körhastigheten är lägre än cirka
10 km/tim.
• Växelspaken är i annat läge än P.
Om ”Parking Assist Unavailable Please
Clean Parking Assist Sensor” visas på
informationsdisplayen
En sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen etc
från sensorn så att systemet återställs.
På grund av att is bildas på en sensor vid
låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn kan
inte alltid detektera ett föremål.
Systemet återgår till normal funktion
när isen smälter.
Om ett varningsmeddelande visas även
om sensorn är ren kan en
funktionsstörning ha uppstått. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Om ”Parkeringsassistansen ej
tillgänglig” visas på
informationsdisplayen (modeller med
PKSB)
• Vatten rinner över sensorn
kontinuerligt, t.ex. om det regnar
kraftigt. Om systemet bedömer att
detta är normalt återgår det till
normal funktion.• Nollställning har eventuellt inte
utförts efter att en pol till
12-voltsbatteriet lossats och anslutits
igen. Nollställa systemet. (→Sid. 247)
Om det här meddelandet fortsätter
att visas, även efter nollställning, ska
du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
Om en pol har lossats från
12-voltsbatteriet och därefter
anslutits (modeller med PKSB)
Systemet måste nollställas. För att
nollställa systemet ska du köra bilen rakt
framåt i 5 sekunder i en hastighet av
lägst cirka 35 km/tim.
Information om sensordetektering
• Sensorns detekteringsområde är
begränsat till området runt bilens
främre och bakre stötdämpare.
• Följande situationer kan uppstå vid
användning.
– Beroende på föremålets form och
andra faktorer kan
detekteringsavståndet bli kortare,
eller detektering kan inte utföras.
– Detektering kan bli omöjlig om
statiska föremål kommer närmare
sensorn.
– Ett kort uppehåll uppstår mellan
detektering av statiskt föremål och
visning (varningssummer hörs).
Även vid låg hastighet finns det risk
för att föremålet kommer inom
30 cm innan det visas på skärmen
och varningssignalen hörs.
– Det kan vara svårt att höra
summertonen på grund av
ljudsystemets ljudvolym eller ljudet
från luftkonditioneringen.
– Det kan vara svårt att höra ljudet
från det här systemet på grund av
summertoner från andra system.
4.5 Använda körstödssystemen
247
4
Körning

Display för sensordetektering, avstånd
till föremål
Sensorernas avkänningsområdeModeller utan PKSBACirka 100 cm*
BCirka 150 cm*
CCirka 65 cm
DCirka 60 cm
Modeller med PKSB
ACirka 100 cm
BCirka 150 cm
CCirka 63 cm
DCirka 63 cm
Diagrammet visar sensorernas
avkänningsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Detekteringsområdet kan variera
beroende på föremålets form etc.
*I förekommande fall
Avståndsdisplay
När ett föremål detekteras av en sensor visas det ungefärliga avståndet till föremålet på
informationsdisplayen, skärmen till navigationssystemet (i förekommande fall) eller
multimediasystemet (i förekommande fall). (När avståndet till föremålet blir kortare kan
avståndssegmenten börja blinka.)
Bilderna kan skilja sig från de som visas i illustrationerna.
Modeller utan PKSB
• Ungefärligt avstånd till föremålet
– Främre mittsensor: 100 cm till
60 cm
– Bakre mittsensor: 150 cm till 65 cm
Informationsdisplay Skärm till navigations- eller multimediasystem
4.5 Använda körstödssystemen
250

• Ungefärligt avstånd till föremålet
– Främre sensor: 60 cm till 47,5 cm
– Bakre sensor: 65 cm till 50 cm
Informationsdisplay Skärm till navigations- eller multimediasystem
• Ungefärligt avstånd till föremålet
– Främre sensor: 47,5 cm till 35 cm
– Bakre sensor: 50 cm till 35 cm
Informationsdisplay Skärm till navigations- eller multimediasystem
• Ungefärligt avstånd till föremålet:
35 cm till 28 cm
Informationsdisplay*Skärm till navigations- eller multimediasystem
*Avståndssegmenten blinkar långsamt.
• Ungefärligt avstånd till föremålet:
Mindre än 28 cm
Informationsdisplay*Skärm till navigations- eller multimediasystem
*Avståndssegmenten blinkar snabbt.
4.5 Använda körstödssystemen
251
4
Körning

Modeller med PKSB
• Ungefärligt avstånd till föremålet
– Främre mittsensor: 100 cm till
63 cm
– Bakre mittsensor: 150 cm till 63 cm
Informationsdisplay Skärm till navigations- eller multimediasystem
• Ungefärligt avstånd till föremålet:
63 cm till 48 cm
Informationsdisplay Skärm till navigations- eller multimediasystem
• Ungefärligt avstånd till föremålet:
48 cm till 34 cm
Informationsdisplay Skärm till navigations- eller multimediasystem
• Ungefärligt avstånd till föremålet:
34 cm till 15 cm
Informationsdisplay*Skärm till navigations- eller multimediasystem
*Avståndssegmenten blinkar långsamt.
4.5 Använda körstödssystemen
252

• Ungefärligt avstånd till föremålet:
Mindre än 15 cm
Informationsdisplay*Skärm till navigations- eller multimediasystem
*Avståndssegmenten blinkar snabbt.
Summerton och avstånd till ett föremål
En summerton hörs när sensorerna är i
drift.
• Summertonen blir tätare ju mer bilen
närmar sig föremålet. När bilen
kommer inom det inställda avståndet
till föremålet hörs summertonen
kontinuerligt.
– Modeller utan PKSB: Cirka 35 cm
– Modeller med PKSB: Cirka 34 cm
• När två eller fler sensorer samtidigt
detekterar ett statiskt föremål hörs
summertonen för det närmaste
föremålet.
• Modeller med PKSB: Även om
sensorerna är aktiverade blir
summertonen ljudlös i somliga
situationer. (automatisk dämpning av
summerton)
Dämpning av summertonen (modeller
med PKSB)
• Automatisk ljudlös funktion
Även om sensorerna är aktiverade blir
summertonen ljudlös i följande
situationer:
– Avståndet mellan bilen och det
detekterade föremålet blir inte
kortare (utom när avståndet mellan
bilen och föremålet är högst 34 cm).
– Din bil kör iväg från föremålet.
– Det finns inga detekterbara föremål
i vägen för din bil.
Om ett annat föremål detekteras eller
om situationen förändras medan
summertonen är ljudlös börjar
summertonen höras igen.• Förr att dämpa summertonen
Summertonen kan göras tillfälligt
ljudlös med en tryckning
på ratten
medan en rekommendation att
ljudlöst är tillgängligt visas på
informationsdisplayen.
• När ljudlöst läge avbryts
Ljuddämpning avslutas automatiskt i
följande situationer.
– När växelläget ändras
– När körhastigheten har nått eller
överskrider en viss hastighet
–
När Toyota parkeringsassistans har
stängs av en gång och slagits på igen
– När startknappen har trycks till
avstängt läge en gång och därefter
igen till tändningsläge
Specialanpassning
Summertonens ljudvolym kan justeras på
informationsdisplayen. (→Sid. 93)
4.5.10 PKSB (Intelligent
autobroms)*
*I förekommande fall
Den intelligenta autobromsen består av
följande funktioner som aktiveras vid
körning med låg hastighet, eller backning,
som vid parkering. När systemet bedömer
att sannolikheten av en sammanstötning
med ett detekterat föremål är hög
aktiveras en varning som uppmanar
föraren att göra en undanmanöver. Om
systemet fastställer att sannolikheten av
en sammanstötning med ett detekterat
föremål är extremt hög ansätts
bromsarna automatiskt för att hjälpa till
att undvika sammanstötningen eller
minska kollisionskraften.
4.5 Använda körstödssystemen
253
4
Körning

OBSERVERA
Om ”PKSB Unavailable” visas på
informationsdisplayen och indikatorn
PKSB OFF blinkar
Om det här meddelandet visas strax
efter att startknappen tryckts till
tändningsläge ska du köra bilen
försiktigt och vara uppmärksam på
omgivningen. Du kan behöva köra bilen
en viss tid innan systemet återgår till
normal funktion. (Om systemet inte
återgår till normalt skick efter en stunds
körning ska sensorerna och ytorna
omkring dem på stötfångarna rengöras.)
Aktivera/inaktivera den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på skärmen
på
informationsdisplayen. Samtliga
funktioner för den intelligenta
autobromsen (statiska föremål och
korsande trafik bakom bilen)
aktiveras/inaktiveras samtidigt.
(→Sid. 93)
När den intelligenta autobromsen har
inaktiverats tänds kontrollampan PKSB
OFF (→sid. 77) på informationsdisplayen.
Återaktivera systemet genom att välja
på informationsdisplayen, väljoch slå på systemet.
Om systemet är avstängt förblir det
avstängt även om startknappen trycks till
tändningsläge efter att den har tryckts till
avstängt läge.
Display och summerton för
begränsning av hybridsystemets effekt
och bromsreglering
Om hybridsystemets
effektbegränsningsreglering eller
bromsreglering aktiveras hörs en
summerton och ett meddelande visas på
informationsdisplayen eller skärmen tillnavigationssystemet (i förekommande
fall) eller multimediasystemet för att
uppmärksamma föraren.
Beroende på situationen aktiveras
begränsningen av hybridsystemets effekt
för att antingen begränsa accelerationen
eller begränsa effekten så mycket som
möjligt.
• Begränsning av hybridsystemets
effekt är aktiv. (begränsning av
acceleration)
Acceleration som är större än ett visst
värde begränsas av systemet.
Skärm till navigationssystem (i
förekommande fall) eller
multimediasystem (i förekommande
fall): Ingen varning visas
Informationsdisplay: “Object
Detected Ahead Speed Reduced”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Ingen summerton
• Begränsning av hybridsystemets
effekt är aktiv (största möjliga
begränsning av acceleration)
Systemet har bedömt att hårdare
inbromsning än normalt är nödvändig.
Skärm till navigationssystem (i
förekommande fall) eller
multimediasystem (i förekommande
fall): “BRAKE!"
Informationsdisplay: ”BRAKE!”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
• Bromsreglering är aktiv
Systemet bedömde att nödbromsning
är nödvändig.
Skärm till navigationssystem (i
förekommande fall) eller
multimediasystem (i förekommande
fall): “BRAKE!"
Informationsdisplay: ”BRAKE!”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
4.5 Använda körstödssystemen
255
4
Körning

• Bilen stoppas av att systemet
aktiveras
Bilen har stoppats av
bromsregleringsfunktionen.
Skärm till navigationssystem (i
förekommande fall) eller
multimediasystem (i förekommande
fall): “Press Brake Pedal”
Informationsdisplay: ”Switch to
Brake” (Om gaspedalen inte är
nedtrampad, visas ”Press Brake
Pedal”)
PKSB OFF, kontrollampa: Lyser
Summerton: Kort ljudsignal
Systemöversikt
Om det intelligenta autobromssystemet
bedömer att en kollision med ett
detekterat föremål är sannolik begränsas
hybridsystemets uteffekt för att
inskränka körhastigheten. (Begränsning
av hybridsystemets uteffekt: Se figur 2.)
Om föraren fortsätter att trampa ned
gaspedalen ansätts dessutom bromsarna
automatiskt för att minska bilens
hastighet. (Bromsreglering: Se figur 3.)

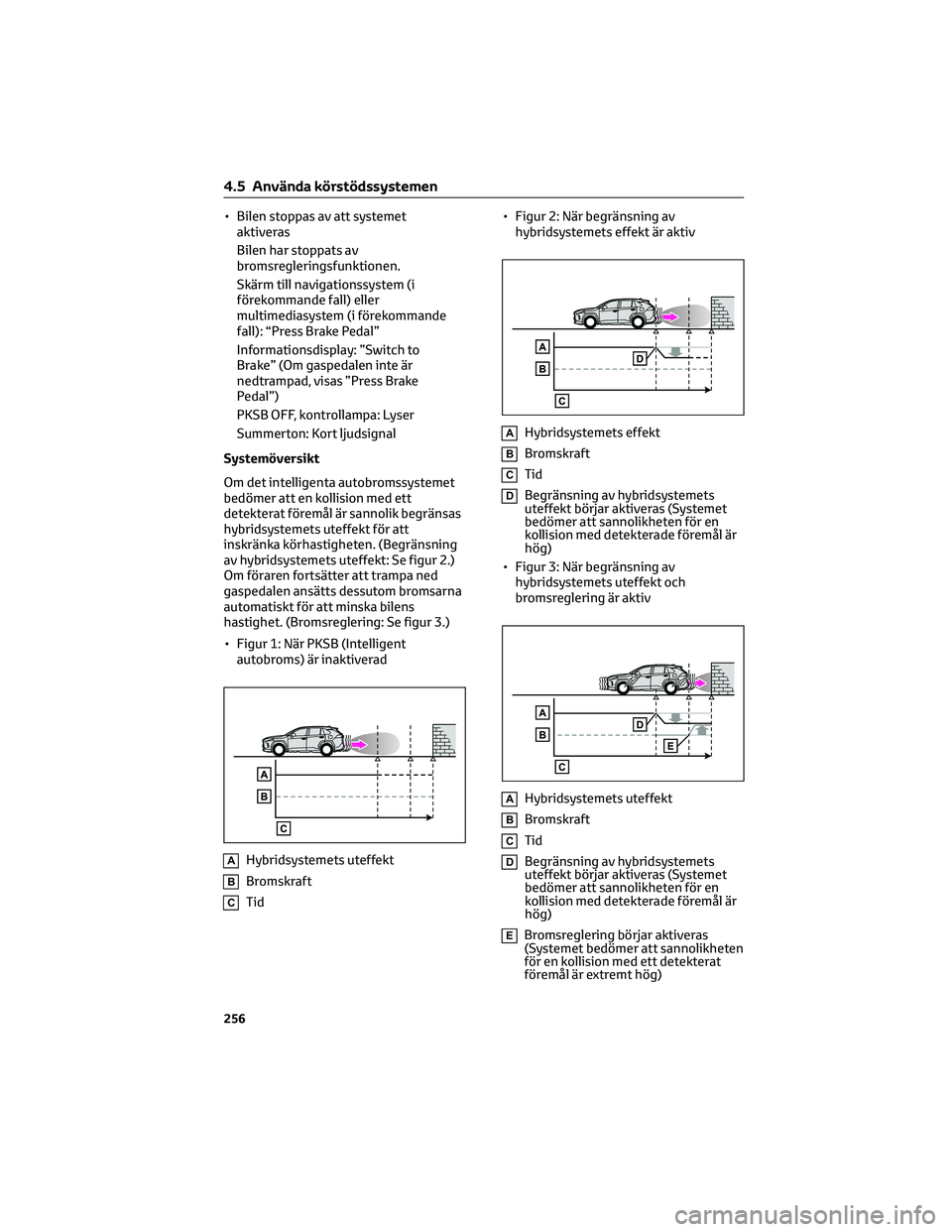

• Figur 1: När PKSB (Intelligent
autobroms) är inaktiverad
AHybridsystemets uteffekt
BBromskraft
CTid• Figur 2: När begränsning av
hybridsystemets effekt är aktiv
AHybridsystemets effekt
BBromskraft
CTid
DBegränsning av hybridsystemets
uteffekt börjar aktiveras (Systemet
bedömer att sannolikheten för en
kollision med detekterade föremål är
hög)
• Figur 3: När begränsning av
hybridsystemets uteffekt och
bromsreglering är aktiv
AHybridsystemets uteffekt
BBromskraft
CTid
DBegränsning av hybridsystemets
uteffekt börjar aktiveras (Systemet
bedömer att sannolikheten för en
kollision med detekterade föremål är
hög)
EBromsreglering börjar aktiveras
(Systemet bedömer att sannolikheten
för en kollision med ett detekterat
föremål är extremt hög)
4.5 Använda körstödssystemen
256

Om den intelligenta autobromsen har
varit aktiv
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds. Om
den intelligenta autobromsen aktiveras i
onödan kan bromsregleringen stängas av
genom att bromspedalen trampas ned,
eller vänta i cirka 2 sekunder så att den
stängs av automatiskt. Bilen kan därefter
accelereras med gaspedalen.
Återaktivera den intelligenta
autobromsen
Återaktivera den intelligenta
autobromsen om den har inaktiverats
antingen genom att aktivera systemet
igen (→Sid. 255), eller tryck
startknappen till avstängt läge och sedan
tillbaka till tändningsläge. Dessutom, om
föremålet inte längre befinner sig i bilens
färdriktning eller om bilens färdriktning
ändras (t.ex. ändring från körning framåt
till backning, eller vice versa)
återaktiveras systemet automatiskt.
Om ”PKSB Unavailable" visas på
informationsdisplayen och indikatorn
PKSB OFF blinkar
Om detta meddelande visas kan en
sensor på främre eller bakre stötfångaren
vara smutsig. Rengör sensorerna och den
omgivande ytan på stötfångarna.Om ”PKSB Unavailable” och ”Parking
Assist Unavailable Clean Parking Assist
Sensor” visas på informationsdisplayen
och indikatorn PKSB OFF blinkar
• En sensor kan vara täckt med is, snö,
smuts etc. Ta i så fall bort isen, snön,
smutsen etc från sensorn så att
systemet återgår till normal funktion.
Om det här meddelandet visas även
om smuts har avlägsnats från sensorn,
eller om sensorn inte var smutsig från
början, ska du låta en auktoriserad
Toyota-återförsäljare eller
auktoriserad Toyota-verkstad,eller
annan verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.
• En sensor kan ha frusit. Systemet
återgår till normal funktion när isen
smälter.
• Vatten kan rinna över sensorn
kontinuerligt, t.ex. om det regnar
kraftigt. Om systemet bedömer att
detta är normalt återgår det till
normal funktion.
Om en pol till 12-voltsbatteriet har
kopplats från och återanslutits
Systemet måste nollställas. För att
nollställa systemet ska du köra bilen rakt
framåt i 5 sekunder i en hastighet av
lägst cirka 35 km/tim.
4.5 Använda körstödssystemen
257
4
Körning
