När schemalagt underhåll av
luftintagsventilen är nödvändig
I vissa situationer som när bilen används
ofta eller i tät trafik eller i dammiga
områden kan luftintagsventilen behöva
rengöras mer regelbundet. Se ”Service &
Garanti” i bilhandlingarna för ytterligare
information.
Rengöring av luftintagsventilen
• Damm i luftintagsventilen kan störa
kylningen av hybridbatteriet. Om
laddning/urladdning av
hybridbatteriet begränsas kan
körsträckan som bilen kan köras med
elmotorn reduceras och
bränsleekonomin eventuellt
försämras. Kontrollera och rengör
luftintagsventilen regelbundet.
• Felaktig hantering av skyddet på
luftintagsventilen och filtret kan leda
till att de skadas. Om du har frågor
beträffande rengöring av filtret ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Om ”Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” visas på
informationsdisplayen
• Om det här varningsmeddelandet
visas på informationsdisplayen ska
luftintagets skydd tas bort och filtret
rengöras. (→Sid. 331)
• När luftintagsventilen har rengjorts
ska du starta hybridsystemet och
kontrollera att varningsmeddelandet
inte längre visas. Det kan ta cirka
20 minuter efter att hybridsystemet
startats tills varningsmeddelandet
försvinner. Om varningsmeddelandet
inte försvinner ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.VARNING!
Vid rengöring av luftintagsventilen
• Tryck startknappen till avstängt läge
för att stänga av hybridsystemet
innan du rengör luftintagsventilen.
• Använd inte vatten eller annan
vätska för rengöring av
luftintagsventilen. Om vatten
kommer på hybridbatteriet eller
andra komponenter kan en
funktionsstörning eller brand
uppstå.
Ta bort skyddet till
luftintagsventilen.
Vidrör inte servicekontakten som är
placerad nära luftintagsventilen.
(→Sid. 64)
OBSERVERA
Vid rengöring av luftintagsventilen
Använd bara vakuum för att suga ut
damm och blockeringar när du gör ren
luftintagsventilen. Om en
tryckluftspistol eller liknande används
för att blåsa ut damm och blockeringar
kan dammet eller blockeringarna tryckas
in i luftintagsventilen vilket kan påverka
hybridbatteriets prestanda och orsaka
en funktionsstörning.
Undvik att systemet skadas
• Se till att inte vatten eller skräp
kommer in i luftintagsventilen när
skyddet tas bort.
6.3 Arbeten du kan göra själv
333
6
Underhåll och skötsel

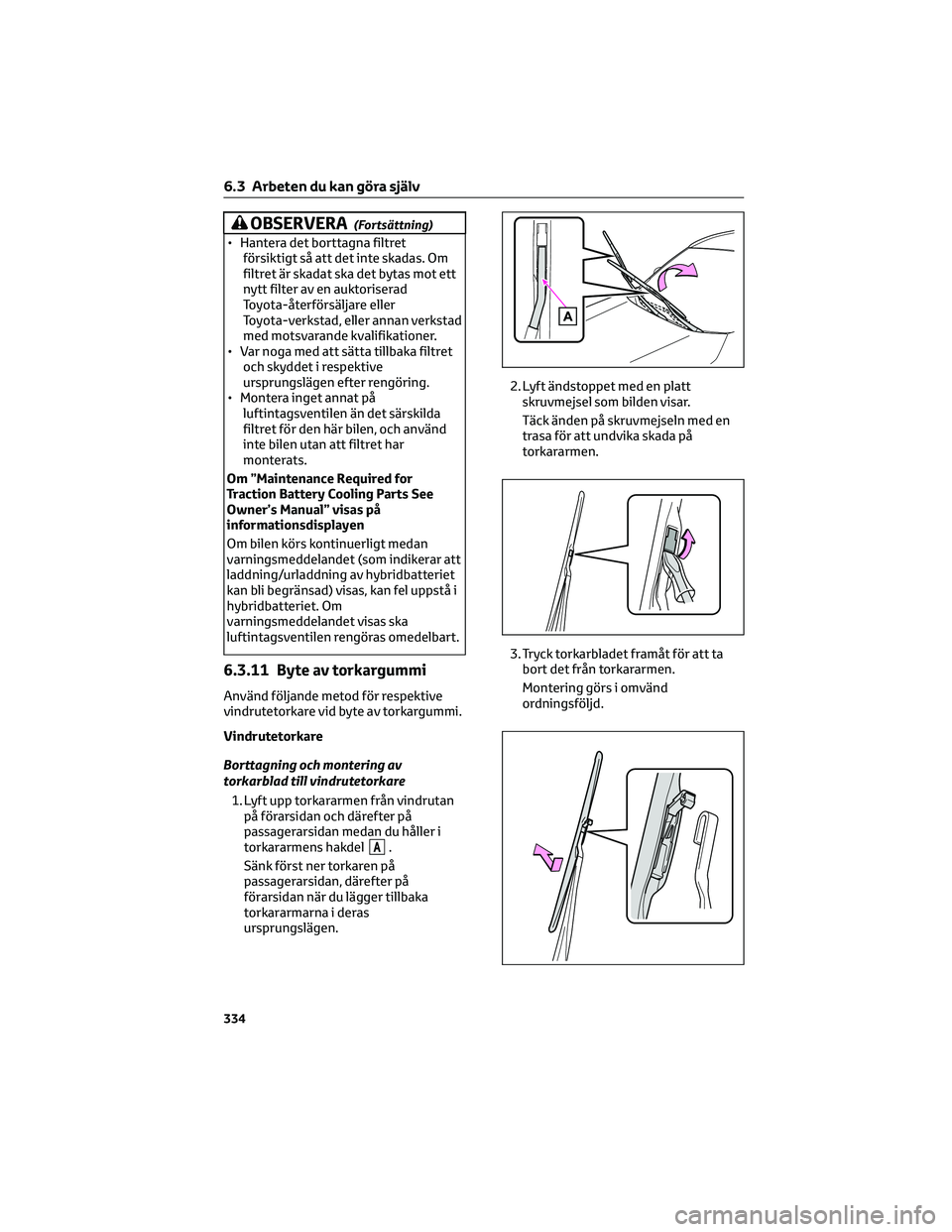

OBSERVERA(Fortsättning)
• Hantera det borttagna filtret
försiktigt så att det inte skadas. Om
filtret är skadat ska det bytas mot ett
nytt filter av en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Var noga med att sätta tillbaka filtret
och skyddet i respektive
ursprungslägen efter rengöring.
• Montera inget annat på
luftintagsventilen än det särskilda
filtret för den här bilen, och använd
inte bilen utan att filtret har
monterats.
Om ”Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” visas på
informationsdisplayen
Om bilen körs kontinuerligt medan
varningsmeddelandet (som indikerar att
laddning/urladdning av hybridbatteriet
kan bli begränsad) visas, kan fel uppstå i
hybridbatteriet. Om
varningsmeddelandet visas ska
luftintagsventilen rengöras omedelbart.
6.3.11 Byte av torkargummi
Använd följande metod för respektive
vindrutetorkare vid byte av torkargummi.
Vindrutetorkare
Borttagning och montering av
torkarblad till vindrutetorkare
1. Lyft upp torkararmen från vindrutan
på förarsidan och därefter på
passagerarsidan medan du håller i
torkararmens hakdel
A.
Sänk först ner torkaren på
passagerarsidan, därefter på
förarsidan när du lägger tillbaka
torkararmarna i deras
ursprungslägen.2. Lyft ändstoppet med en platt
skruvmejsel som bilden visar.
Täck änden på skruvmejseln med en
trasa för att undvika skada på
torkararmen.
3. Tryck torkarbladet framåt för att ta
bort det från torkararmen.
Montering görs i omvänd
ordningsföljd.
6.3 Arbeten du kan göra själv
334

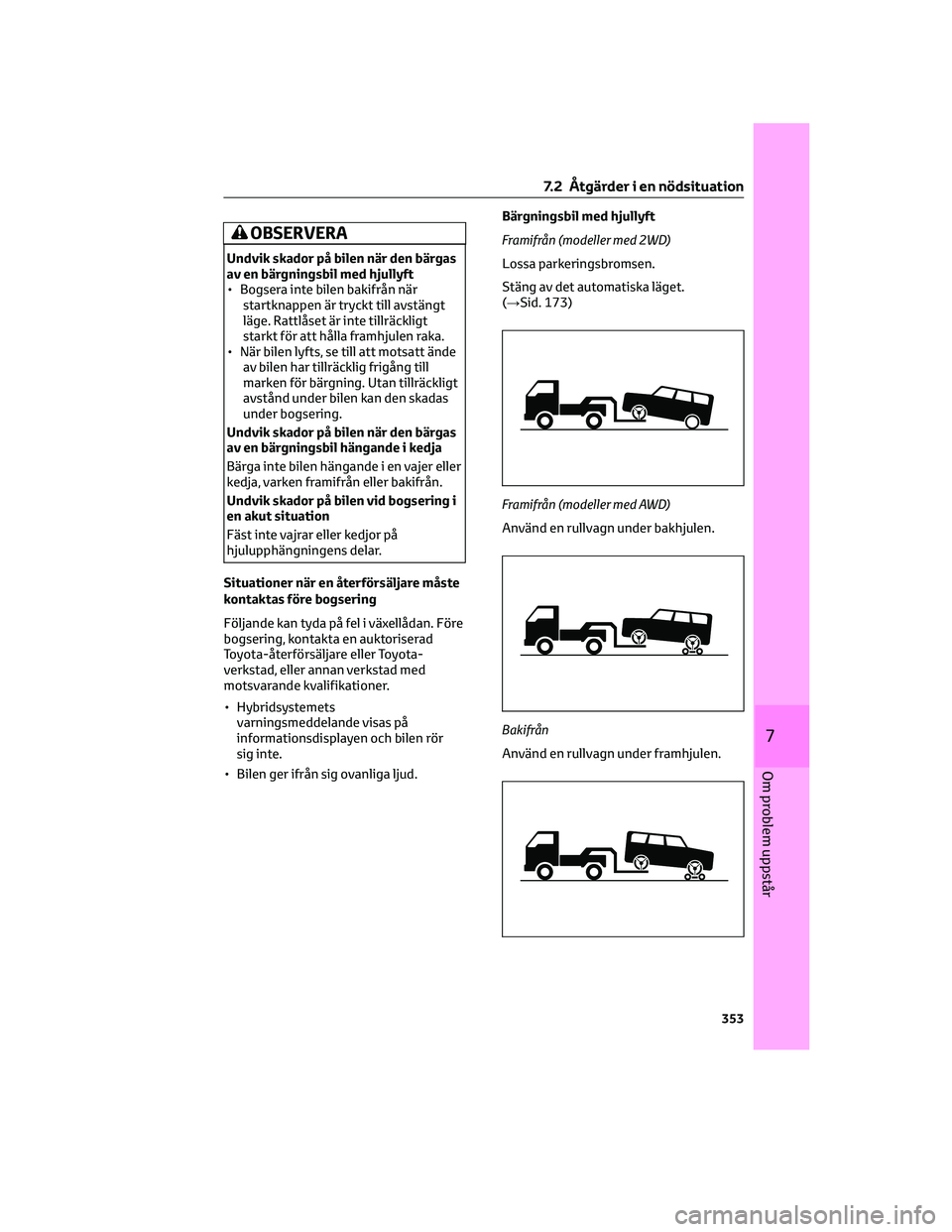

OBSERVERA
Undvik skador på bilen när den bärgas
av en bärgningsbil med hjullyft
• Bogsera inte bilen bakifrån när
startknappen är tryckt till avstängt
läge. Rattlåset är inte tillräckligt
starkt för att hålla framhjulen raka.
• När bilen lyfts, se till att motsatt ände
av bilen har tillräcklig frigång till
marken för bärgning. Utan tillräckligt
avstånd under bilen kan den skadas
under bogsering.
Undvik skador på bilen när den bärgas
av en bärgningsbil hängande i kedja
Bärga inte bilen hängande i en vajer eller
kedja, varken framifrån eller bakifrån.
Undvik skador på bilen vid bogsering i
en akut situation
Fäst inte vajrar eller kedjor på
hjulupphängningens delar.
Situationer när en återförsäljare måste
kontaktas före bogsering
Följande kan tyda på fel i växellådan. Före
bogsering, kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer.
• Hybridsystemets
varningsmeddelande visas på
informationsdisplayen och bilen rör
sig inte.
• Bilen ger ifrån sig ovanliga ljud.Bärgningsbil med hjullyft
Framifrån (modeller med 2WD)
Lossa parkeringsbromsen.
Stäng av det automatiska läget.
(→Sid. 173)
Framifrån (modeller med AWD)
Använd en rullvagn under bakhjulen.
Bakifrån
Använd en rullvagn under framhjulen.
7.2 Åtgärder i en nödsituation
353
7
Om problem uppstår

Laddningssystem, varningslampa*
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i bilens laddningssystem
Stanna omedelbart bilen på en säker plats och kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande
kvalifikationer.
*Den här lampan tänds på informationsdisplayen med ett meddelande (endast med
7-tums display).
Hög kylvätsketemperatur, varningslampa
*(varningssummer)
Varningslampa Detaljer/åtgärder
Indikerar att motorn överhettas.
Stanna bilen omedelbart på en säker plats. Åtgärd
(→Sid. 392)
*Den här lampan tänds på informationsdisplayen med ett meddelande.
Hybridsystemet överhettas, varningslampa
*(varningssummer)
Varningslampa Detaljer/åtgärder
Indikerar att hybridsystemet är överhettat
Stanna bilen på en säker plats. Åtgärd (→Sid. 392)
*Den här lampan tänds på informationsdisplayen med ett meddelande.
Lågt oljetryck, varningslampa
*(varningssummer)
Varningslampa Detaljer/åtgärder
Indikerar att motoroljans tryck är för lågt
Stanna omedelbart bilen på en säker plats och kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande
kvalifikationer.
*Den här lampan tänds på informationsdisplayen med ett meddelande.
Funktionsstörning, kontrollampa
*
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i:
■Hybridsystemet;
■Det elektroniska motorstyrningssystemet;
■Det elektroniska gaspedalsystemet; eller
■Avgasreningssystemet (i förekommande fall)
Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
*Den här lampan tänds på informationsdisplayen med ett meddelande (endast med
7-tums display).
7.2 Åtgärder i en nödsituation
357
7
Om problem uppstår

SRS-varningslampa
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i:
■Krockkuddesystemet; eller
■Bältessträckarsystemet
Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
ABS, varningslampa
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i:
■ABS-bromsarna; eller
■Bromsassistanssystemet
Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
Elektriskt servostyrningssystem, varningslampa*(varningssummer)
Varningslampa Detaljer/åtgärder
(Röd/gul)Indikerar funktionsstörning i EPS (den elektriska servo-
styrningen)
Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen.
*Den här lampan tänds på informationsdisplayen med ett meddelande (endast med
7-tums display).
PCS, varningslampa (varningssummer)
Varningslampa Detaljer/åtgärder
(Blinkar eller lyser)
(I förekommande fall)Om en summerton ljuder samtidigt: Indikerar att en funk-
tionsstörning har uppstått i PCS (det aktiva krockskyd-
det).
Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen.
Om en summerton inte hörs: PCS (det aktiva krockskyd-
det) är tillfälligt ur funktion och en korrigerande åtgärd
kan behövas.
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 191, Sid. 366)
Om PCS (det aktiva krockskyddet) eller VSC (antis-
laddsystemet) är inaktiverat tänds inte PCS-
varningslampan.
Sid. 200
7.2 Åtgärder i en nödsituation
358

LTA, indikeringslampa*(varningssummer)
Varningslampa Detaljer/åtgärder
(Orange) (I förekommande fall)Indikerar funktionsstörning i LTA (Körfilsassistans)
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 208)
*Den här lampan tänds på informationsdisplayen.
Toyota parkeringssensor avstängd, kontrollampa
*(varningssummer)
Varningslampa Detaljer/åtgärder
(Blinkar)
(I förekommande fall)När en summerton hörs: Indikerar fel i Toyotas funktion
för parkeringsassistans
Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen.
Om en summerton inte hörs: Indikerar att systemet är
tillfälligt ur funktion, möjligen på grund av att en sensor
är smutsig, istäckt, eller liknande.
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 247, Sid. 364)
*Den här lampan tänds på informationsdisplayen med ett meddelande (endast med
7-tums display).
PKSB OFF, kontrollampa
*
Varningslampa Detaljer/åtgärder
(Bilnkar) (I förekommande fall)Om en summerton hörs: Indikerar en funktionsstörning i
PKSB-systemet (Intelligent autobroms)
Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen.
Om en summerton inte hörs: Indikerar att systemet är
tillfälligt ur funktion, möjligen på grund av att en sensor
är smutsig, istäckt, eller liknande.
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 257, Sid. 364)
*Den här lampan tänds på informationsdisplayen med ett meddelande (endast med
7-tums display).
7.2 Åtgärder i en nödsituation
359
7
Om problem uppstår

"RCTA OFF", kontrollampa*(varningssummer)
Varningslampa Detaljer/åtgärder
(Blinkar)
(I förekommande fall)Om en summerton hörs: Indikerar funktionsstörning i
funktionen RCTA (Backvarnare för korsande trafik)
Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen.
Om ingen summerton hörs: Indikerar att bakre stötfånga-
ren är täckt med smuts kring radarsensorn. (→Sid. 238)
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 228, Sid. 364)
*Den här lampan tänds på informationsdisplayen med ett meddelande (endast med
7-tums display).
Slirindikeringslampa
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i:
■VSC/Trailer Sway Control-systemet;
■TRC-systemet;
■Trail Mode-funktionen (i förekommande fall); eller
■Hjälpsystemet vid start i motlut
Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
Fel användning av pedal, varningslampa*(varningssummer)
Varningslampa Detaljer/åtgärder
Om en ljudsignal hörs:
■Funktionsstörning i bromsfrikopplingssystemet
■Funktionsstörning i kör/start-kontrollen
■Kör/start-kontroll är aktiverad
Följ anvisningarna som visas på informationsdisplayen.
Om en summerton inte hörs: Bromsfrikopplingssystemet
är aktiverat
Släpp upp gaspedalen och trampa långsamt ner
bromspedalen.
*Den här lampan tänds på informationsdisplayen.
Bromshållning aktiv, indikator (varningssummer)
Varningslampa Detaljer/åtgärder
(Blinkar)Indikerar funktionsstörning i bromshållarsystemet
Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen.
7.2 Åtgärder i en nödsituation
360

Parkeringsbroms, kontrollampa
Varningslampa Detaljer/åtgärder
(Blinkar)Parkeringsbromsen är eventuellt inte helt åtdragen eller
inte lossad
Tryck på parkeringsbromsreglaget igen.
Den här lampan tänds om parkeringsbromsen inte har
lossats. Om lampan slocknar när du lossar parkerings-
bromsen så fungerar systemet på normalt sätt.
Däcktryck, varningslampa*
Varningslampa Detaljer/åtgärder
(I förekommande fall)Om lampan förblir tänd efter att ha blinkat i 1 minut:
Funktionsstörning i varningssystemet för lågt lufttryck
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvali-
fikationer kontrollera systemet.
När lampan tänds: Lågt lufttryck i däcken, t.ex.
■Naturliga orsaker
■Punktering
Stanna bilen omedelbart på en säker plats. Åtgärd
(→Sid. 362)
*Den här lampan tänds på informationsdisplayen med ett meddelande (endast med
7-tums display).
Låg bränslenivå, varningslampa
Varningslampa Detaljer/åtgärder
Visar att högst cirka 8,3 liter bränsle återstår i tanken
Tanka bilen.
Förarens och framsätespassagerarens säkerhetsbälte, bältespåminnare
(varningssummer)*
Varningslampa Detaljer/åtgärder
Varnar föraren och/eller framsätespassageraren att
spänna fast säkerhetsbältet
Spänn fast säkerhetsbältet. Om en åkande sitter på
framsätespassagerarens plats behöver framsätes-
passagerarens säkerhetsbälte också spännas fast så att
varningslampan (varningssummern) slocknar.
*Förarens och framsätespassagerarens bältespåminnare, varningssummer:
Varningssummern hörs för att påminna om att förarens och framsätespassagerarens
säkerhetsbälten inte är fastspända. Om säkerhetsbältet har lossats hörs summertonen
stötvis under en viss tid när bilen har kommit upp i en viss körhastighet.
7.2 Åtgärder i en nödsituation
361
7
Om problem uppstår

Baksätespassagerarnas säkerhetsbälten, påminnelselampor*1(varningssummer)*2
Varningslampa Detaljer/åtgärder
Påminner baksätespassagerarna att spänna fast sina
säkerhetsbälten
Spänn fast säkerhetsbältet.
*1De här lamporna tänds på informationsdisplayen.
*2Baksätespassagerarnas säkerhetsbälten, varningssummer: Summertonen hörs för att
påminna om att en baksätespassagerares säkerhetsbälte inte är fastspänt. Om
säkerhetsbältet har lossats hörs summertonen stötvis under en viss tid när bilen har
kommit upp i en viss körhastighet.
Varningssummer
Ibland hörs summertonen eventuellt inte
på grund av att omgivningen är bullrig
eller hög ljudvolym.
Framsätespassagerarens
detekteringssensor, bältespåminnare
och varningssummer
• Om bagage är placerat på framsätet
kan detekteringssensorn eventuellt få
varningslampan att blinka och
varningssummern att höras, även om
ingen sitter på sätet.
• Om en kudde är placerad på sätet
känner sensorn inte alltid av en
passagerare, varför varningslampan
eventuellt inte aktiveras.
Om felindikeringslampan tänds under
körning
Felindikeringslampan tänds om
bränsletanken blir helt tom. Om
bränsletanken är tom ska du tanka
omedelbart. Felindikeringslampan
släcks när du har kört en stund.
Om felindikeringslampan inte slocknar
ska du snarast möjligt kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verksamhet
med motsvarande kvalifikationer och
utrustning.
Elektriskt servostyrningssystem,
varningslampa (varningssummer)
Om laddningen i 12-voltsbatteriet blir
otillräcklig eller om spänningen tillfälligt
sjunker kan varningslampan till detelektriska servostyrningssystemet
eventuellt tändas och varningssummern
höras.
När tryckvarningslampan tänds
Kontrollera om något av däcken har fått
punktering.
Om ett däck har punktering:→Sid. 367,
Sid. 377
Om inget däck är punkterat:
Tryck startknappen till avstängt läge och
därefter till tändningsläge. Kontrollera
om tryckvarningslampan till däcktrycket
tänds eller blinkar.
• Om tryckvarningslampan blinkar i
cirka 1 minut och därefter fortsätter
lysa.
Funktionsstörning kan ha uppstått i
däcktryckvarningssystemet. Låt
omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• Om varningslampan för lågt däcktryck
tänds
1. När däcken har svalnat tillräckligt ska
lufttrycket i varje däck kontrolleras
och justeras till angivet värde.
2. Om varningslampan inte har slocknat
efter flera minuter ska du kontrollera
att lufttrycket i varje däck håller
specificerad nivå och utföra
nollställning. (→Sid. 325)
7.2 Åtgärder i en nödsituation
362

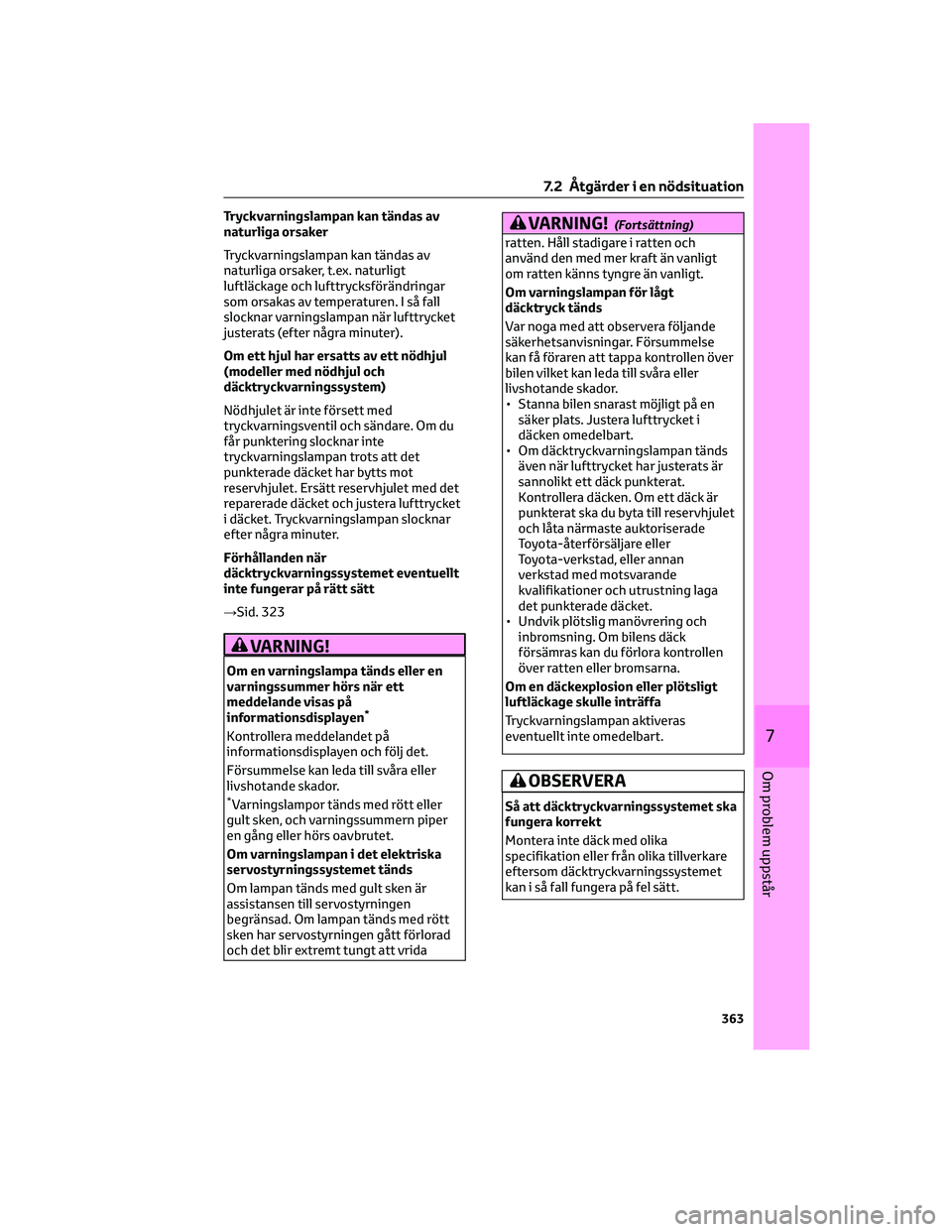

Tryckvarningslampan kan tändas av
naturliga orsaker
Tryckvarningslampan kan tändas av
naturliga orsaker, t.ex. naturligt
luftläckage och lufttrycksförändringar
som orsakas av temperaturen. I så fall
slocknar varningslampan när lufttrycket
justerats (efter några minuter).
Om ett hjul har ersatts av ett nödhjul
(modeller med nödhjul och
däcktryckvarningssystem)
Nödhjulet är inte försett med
tryckvarningsventil och sändare. Om du
får punktering slocknar inte
tryckvarningslampan trots att det
punkterade däcket har bytts mot
reservhjulet. Ersätt reservhjulet med det
reparerade däcket och justera lufttrycket
i däcket. Tryckvarningslampan slocknar
efter några minuter.
Förhållanden när
däcktryckvarningssystemet eventuellt
inte fungerar på rätt sätt
→Sid. 323
VARNING!
Om en varningslampa tänds eller en
varningssummer hörs när ett
meddelande visas på
informationsdisplayen
*
Kontrollera meddelandet på
informationsdisplayen och följ det.
Försummelse kan leda till svåra eller
livshotande skador.
*Varningslampor tänds med rött eller
gult sken, och varningssummern piper
en gång eller hörs oavbrutet.
Om varningslampan i det elektriska
servostyrningssystemet tänds
Om lampan tänds med gult sken är
assistansen till servostyrningen
begränsad. Om lampan tänds med rött
sken har servostyrningen gått förlorad
och det blir extremt tungt att vrida
VARNING!(Fortsättning)
ratten. Håll stadigare i ratten och
använd den med mer kraft än vanligt
om ratten känns tyngre än vanligt.
Om varningslampan för lågt
däcktryck tänds
Var noga med att observera följande
säkerhetsanvisningar. Försummelse
kan få föraren att tappa kontrollen över
bilen vilket kan leda till svåra eller
livshotande skador.
• Stanna bilen snarast möjligt på en
säker plats. Justera lufttrycket i
däcken omedelbart.
• Om däcktryckvarningslampan tänds
även när lufttrycket har justerats är
sannolikt ett däck punkterat.
Kontrollera däcken. Om ett däck är
punkterat ska du byta till reservhjulet
och låta närmaste auktoriserade
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning laga
det punkterade däcket.
• Undvik plötslig manövrering och
inbromsning. Om bilens däck
försämras kan du förlora kontrollen
över ratten eller bromsarna.
Om en däckexplosion eller plötsligt
luftläckage skulle inträffa
Tryckvarningslampan aktiveras
eventuellt inte omedelbart.
OBSERVERA
Så att däcktryckvarningssystemet ska
fungera korrekt
Montera inte däck med olika
specifikation eller från olika tillverkare
eftersom däcktryckvarningssystemet
kan i så fall fungera på fel sätt.
7.2 Åtgärder i en nödsituation
363
7
Om problem uppstår
