ESP TOYOTA RAV4 2022 Bruksanvisningar (in Swedish)

För din information.................5
Så här läser du den här instruktionsboken....7
Söka information..................8
Bildregister......................9
1.Trygghet och säkerhet
1.1 För säkert bruk................24
1.1.1 Innan du börjar köra.........24
1.1.2 För säker körning...........25
1.1.3 Säkerhetsbälten...........25
1.1.4 Krockkuddar..............29
1.1.5 Säkerhetsåtgärder beträffande
avgaser.................36
1.2 Säkerhet för barn...............37
1.2.1 Manuellt i-/urkopplingssystem för
krockkuddarna vid
framsätespassagerarplatsen
*....37
1.2.2 Åka bil med barn...........38
1.2.3 Bilbarnstolar..............38
1.3 Hjälp i nödsituation..............51
1.3.1 eCall
*1, 2................51
1.4 Hybridsystem.................60
1.4.1 Hybridsystem, funktioner......60
1.4.2 Hybridsystem, säkerhetsåtgärder . 63
1.5 Stöldskyddssystem..............67
1.5.1 Startspärrsystem...........67
1.5.2 Dubbelsidigt låssystem
*.......68
1.5.3 Larm*..................68
2. Information om bilens status
samt kontrollampor
2.1 Instrumentgrupp...............74
2.1.1 Varnings- och kontrollampor....74
2.1.2 Instrument och mätare
(modeller med 4,2-tumsskärm) . . 79
2.1.3 Instrument och mätare
(modeller med 7-tumsskärm)....83
2.1.4 Informationsdisplay.........87
2.1.5 Energimonitor/
Förbrukningsskärm.........96
3. Innan du börjar köra
3.1 Information om nycklar..........102
3.1.1 Nycklar................102
3.2 Öppna, stänga och låsa dörrarna.....104
3.2.1 Sidodörrar..............1043.2.2 Baklucka...............109
3.2.3
Elektroniskt lås- och startsystem . . 121
3.3 Inställning av säten.............125
3.3.1 Framsäten..............125
3.3.2 Baksäte................126
3.3.3 Körställningsminne
*........128
3.3.4 Nackskydd..............130
3.4 Justera ratten och speglarna.......131
3.4.1 Ratt..................131
3.4.2 Invändig backspegel
*........132
3.4.3 Digital backspegel*.........133
3.4.4 Ytterbackspeglar..........141
3.5 Öppna, stänga fönster och taklucka . . . 142
3.5.1 Elfönsterhissar...........142
3.5.2 Panoramasoltak
*..........144
4. Körning
4.1 Innan du börjar köra............150
4.1.1 Köra bilen...............150
4.1.2 Last och bagage...........155
4.1.3 Köra med släp
(gäller Azerbajdzjan och
Georgien)...............156
4.1.4 Körning med släp (gäller ej
Azerbajdzjan och Georgien)....156
4.2 Körrutiner..................162
4.2.1 Startknapp (tändning).......162
4.2.2 Körläge EV..............167
4.2.3 Hybridväxellåda...........168
4.2.4 Blinkersspak.............172
4.2.5 Parkeringsbroms..........172
4.2.6 Bromshållning............175
4.3 Använda strålkastare och
vindrutetorkare...............177
4.3.1 Belysningsspak...........177
4.3.2 AHB (Automatiskt helljus)
*....179
4.3.3 Dimljus, reglage...........182
4.3.4 Vindrutetorkare och spolare . . . 183
4.3.5 Bakrutetorkare och spolare....186
4.4 Tanka bilen..................187
4.4.1 Öppna tanklocket..........187
4.5 Använda körstödssystemen........188
4.5.1 Toyota Safety Sense
*........188
4.5.2 PCS
(Aktivt krockskyddssystem)
*...192
4.5.3 LTA (Körfilsassistans)*.......200
4.5.4 RSA (Vägskyltsavläsare)*.....208
4.5.5 Aktiv farthållare med radar från
0 km/tim
*...............212
4.5.6 Farthållare*..............222
2

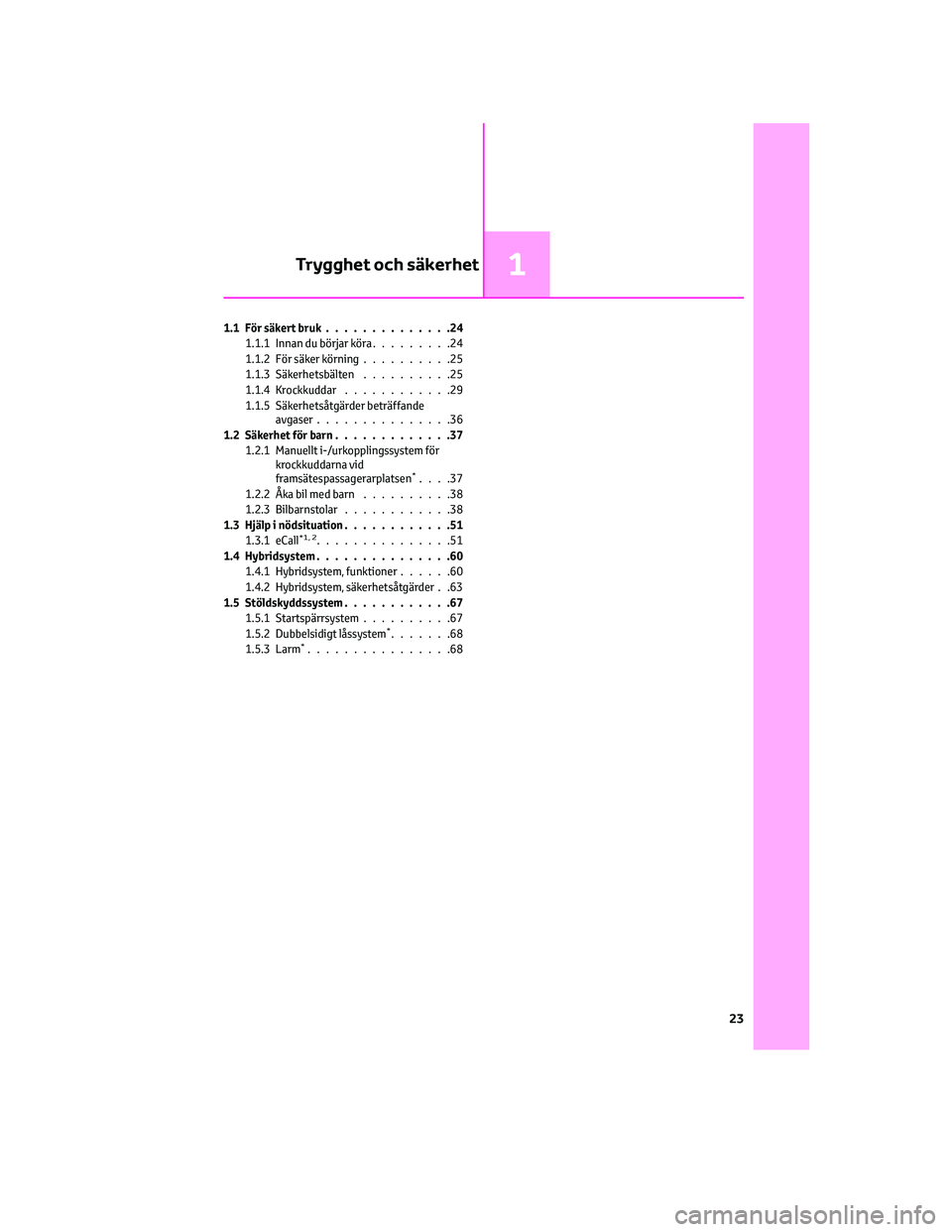

1.1 För säkert bruk..............24
1.1.1 Innan du börjar köra.........24
1.1.2 För säker körning..........25
1.1.3 Säkerhetsbälten..........25
1.1.4 Krockkuddar............29
1.1.5 Säkerhetsåtgärder beträffande
avgaser...............36
1.2 Säkerhet för barn.............37
1.2.1 Manuellt i-/urkopplingssystem för
krockkuddarna vid
framsätespassagerarplatsen
*....37
1.2.2 Åka bil med barn..........38
1.2.3 Bilbarnstolar............38
1.3 Hjälp i nödsituation............51
1.3.1 eCall
*1, 2...............51
1.4 Hybridsystem...............60
1.4.1 Hybridsystem, funktioner......60
1.4.2 Hybridsystem, säkerhetsåtgärder . .63
1.5 Stöldskyddssystem............67
1.5.1 Startspärrsystem..........67
1.5.2 Dubbelsidigt låssystem
*.......68
1.5.3 Larm*................68
Trygghet och säkerhet1
23

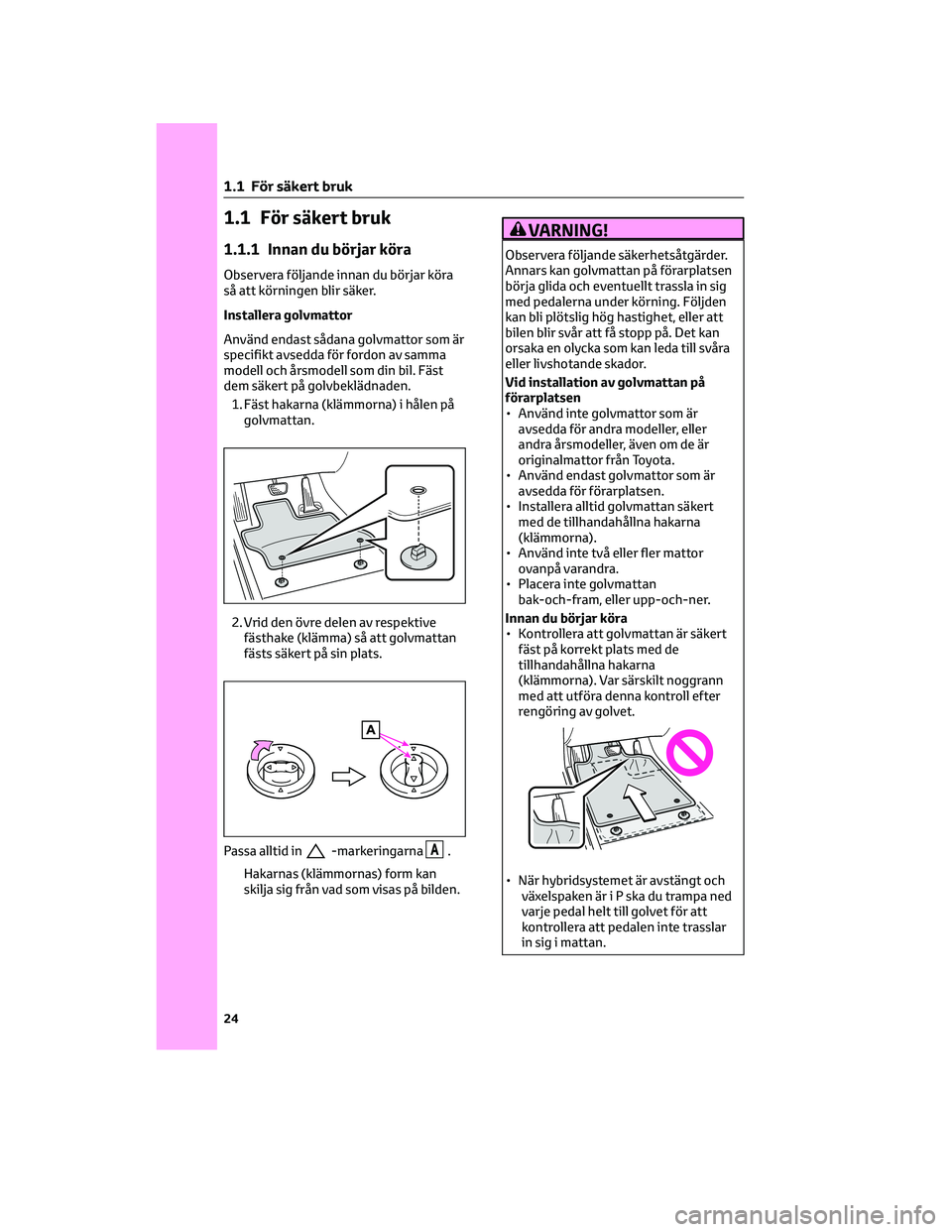

1.1 För säkert bruk
1.1.1 Innan du börjar köra
Observera följande innan du börjar köra
så att körningen blir säker.
Installera golvmattor
Använd endast sådana golvmattor som är
specifikt avsedda för fordon av samma
modell och årsmodell som din bil. Fäst
dem säkert på golvbeklädnaden.
1. Fäst hakarna (klämmorna) i hålen på
golvmattan.
2. Vrid den övre delen av respektive
fästhake (klämma) så att golvmattan
fästs säkert på sin plats.
Hakarnas (klämmornas) form kan
skilja sig från vad som visas på bilden.
VARNING!
Observera följande säkerhetsåtgärder.
Annars kan golvmattan på förarplatsen
börja glida och eventuellt trassla in sig
med pedalerna under körning. Följden
kan bli plötslig hög hastighet, eller att
bilen blir svår att få stopp på. Det kan
orsaka en olycka som kan leda till svåra
eller livshotande skador.
Vid installation av golvmattan på
förarplatsen
• Använd inte golvmattor som är
avsedda för andra modeller, eller
andra årsmodeller, även om de är
originalmattor från Toyota.
• Använd endast golvmattor som är
avsedda för förarplatsen.
• Installera alltid golvmattan säkert
med de tillhandahållna hakarna
(klämmorna).
• Använd inte två eller fler mattor
ovanpå varandra.
• Placera inte golvmattan
bak-och-fram, eller upp-och-ner.
Innan du börjar köra
• Kontrollera att golvmattan är säkert
fäst på korrekt plats med de
tillhandahållna hakarna
(klämmorna). Var särskilt noggrann
med att utföra denna kontroll efter
rengöring av golvet.
• När hybridsystemet är avstängt och
växelspaken är i P ska du trampa ned
varje pedal helt till golvet för att
kontrollera att pedalen inte trasslar
in sig i mattan.
Passa alltid in-markeringarnaA.
1 .1 För säkert bruk
24

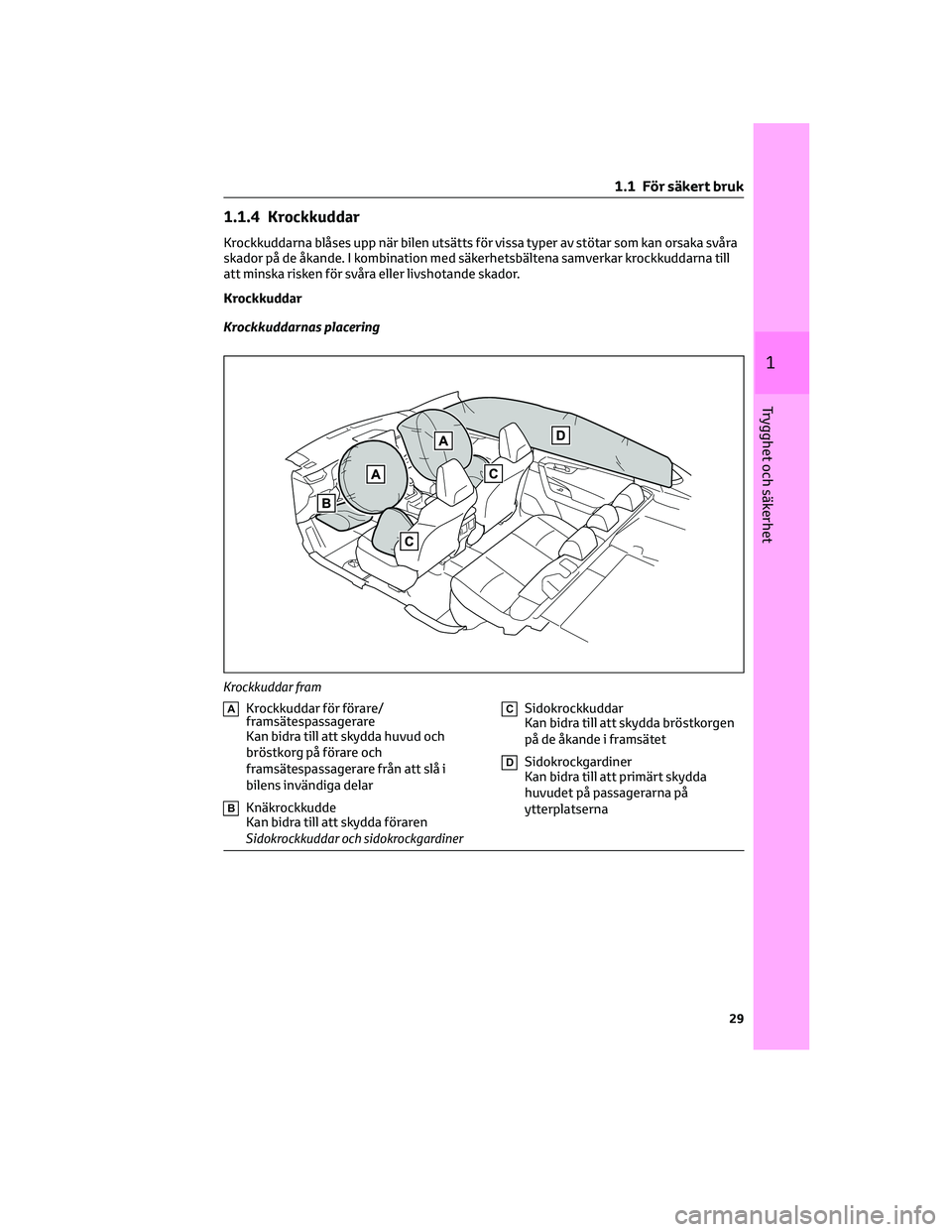

1.1.4 Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar som kan orsaka svåra
skador på de åkande. I kombination med säkerhetsbältena samverkar krockkuddarna till
att minska risken för svåra eller livshotande skador.
Krockkuddar
Krockkuddarnas placering
AKrockkuddar för förare/
framsätespassagerare
Kan bidra till att skydda huvud och
bröstkorg på förare och
framsätespassagerare från att slå i
bilens invändiga delar
BKnäkrockkudde
Kan bidra till att skydda föraren
Sidokrockkuddar och sidokrockgardiner
CSidokrockkuddar
Kan bidra till att skydda bröstkorgen
på de åkande i framsätet
DSidokrockgardiner
Kan bidra till att primärt skydda
huvudet på passagerarna på
ytterplatserna
Krockkuddar fram
1 .1 För säkert bruk
29
1
Trygghet och säkerhet

Komponenter i krockkuddesystemet
AFrämre krocksensorer
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
(i förekommande fall)
CKrockkudde, framsätespassagerare
DSidokrocksensorer (framdörr)
ESidokrockgardiner
FBältessträckare och kraftbegränsare
(framsäte)
GSidokrocksensorer (fram)
HSidokrockkuddar
IBältessträckare och kraftbegränsare
(baksätets ytterplatser)
JFörarens krockkudde
KKnäkrockkudde
LSRS-varningslampa
MKrockkuddesensorenhet
N”PASSENGER AIR BAG”,
kontrollampor
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakre
sidostolparna samt innertakets sidor
kan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
• Vindrutan kan spricka.
1 .1 För säkert bruk
30

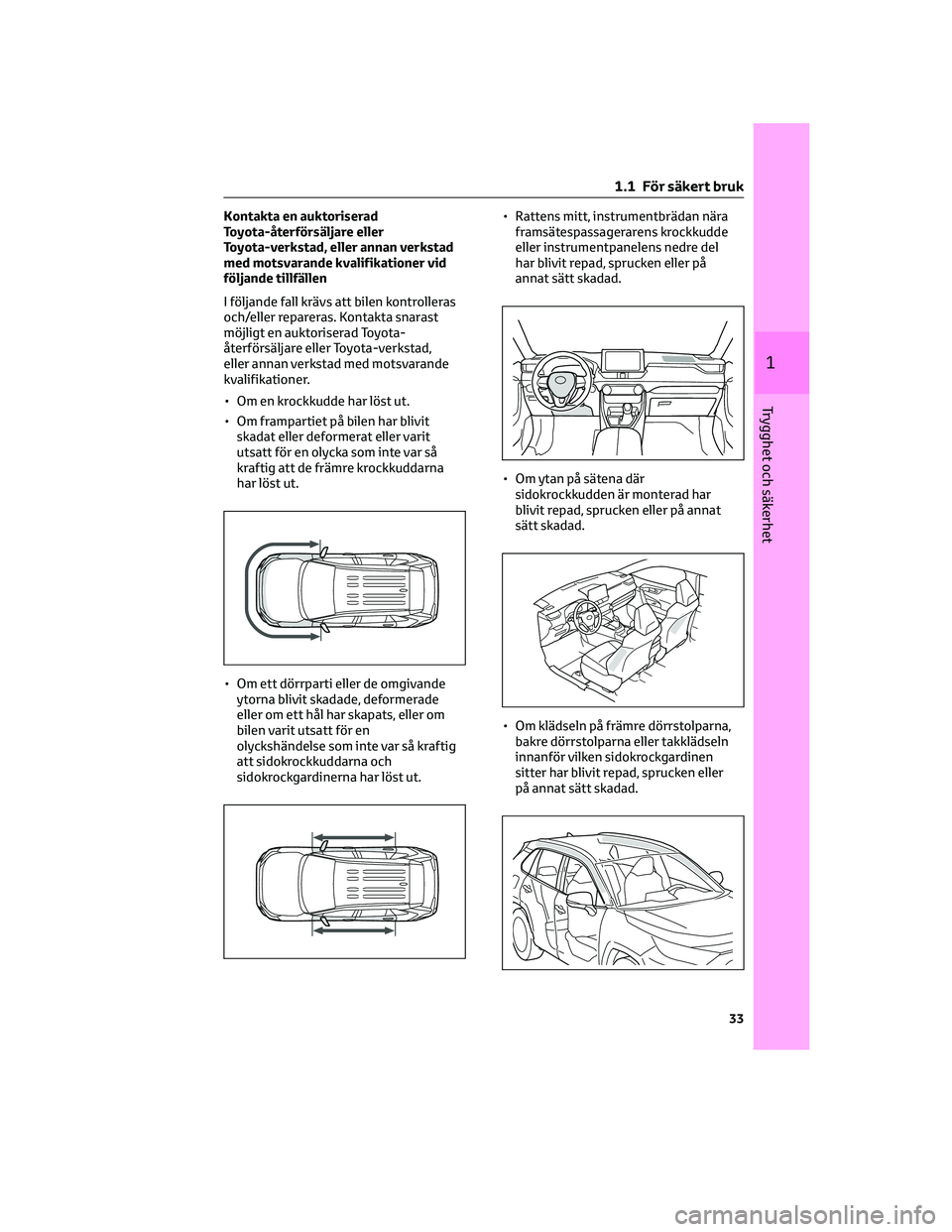

Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer vid
följande tillfällen
I följande fall krävs att bilen kontrolleras
och/eller repareras. Kontakta snarast
möjligt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer.
• Om en krockkudde har löst ut.
• Om frampartiet på bilen har blivit
skadat eller deformerat eller varit
utsatt för en olycka som inte var så
kraftig att de främre krockkuddarna
har löst ut.
• Om ett dörrparti eller de omgivande
ytorna blivit skadade, deformerade
eller om ett hål har skapats, eller om
bilen varit utsatt för en
olyckshändelse som inte var så kraftig
att sidokrockkuddarna och
sidokrockgardinerna har löst ut.• Rattens mitt, instrumentbrädan nära
framsätespassagerarens krockkudde
eller instrumentpanelens nedre del
har blivit repad, sprucken eller på
annat sätt skadad.
• Om ytan på sätena där
sidokrockkudden är monterad har
blivit repad, sprucken eller på annat
sätt skadad.
• Om klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln
innanför vilken sidokrockgardinen
sitter har blivit repad, sprucken eller
på annat sätt skadad.
1 .1 För säkert bruk
33
1
Trygghet och säkerhet

VARNING!
Säkerhetsåtgärder gällande
krockkuddar
Observera dessa säkerhetsåtgärder
beträffande krockkuddarna.
Försummelse kan orsaka svåra eller
livshotande skador.
• Såväl förare som samtliga
passagerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör
kompletterande skydd i kombination
med säkerhetsbältena.
• Krockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om föraren sitter mycket nära
krockkudden.
Eftersom riskzonen för krockkudden
på förarplatsen är 50–75 mm från
utlösningspunkten får du god
säkerhetsmarginal om du sitter
25 cm från förarkrockkudden. Detta
avstånd är uppmätt från rattens mitt
till förarens bröstben. Om du sitter
närmare ratten än 25 cm kan du
ändra din körställning på olika sätt:
– Flytta sätet bakåt så långt som
möjligt förutsatt att du kan nå
pedalerna.
– Luta ryggstödet bakåt något. Trots
att bilkonstruktioner kan variera
kan många förare hålla ett avstånd
på 25 cm även om förarstolen är
långt framskjuten genom att
ryggstödet lutas något bakåt. Om
ryggstödet är alltför bakåtlutat kan
det bli svårt att se vägen framför
dig. Höj i så fall din sittställning
med en stadig dyna som inte glider
på sätet, eller höj sätet om din bil
har den funktionen.
– Om ratten är inställbar kan du
sänka den. Krockkudden är nu
riktad mot din bröstkorg istället för
mot huvud och hals.
VARNING!(Fortsättning)
Sätet justeras enligt
rekommendationerna ovan förutsatt
att du har kontroll över pedalerna och
ratten samt uppsikt över
instrumentpanelen.
• Krockkudden på
framsätespassagerarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om passageraren i framsätet
sitter mycket nära krockkudden.
Framsätespassagerarens säte bör
vara så långt från krockkudden som
möjligt med ryggstödet inställt så att
passageraren sitter upprätt.
• Spädbarn och småbarn som sitter fel
och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en
krockkudde blåses upp. Barn som är
för små för att använda
säkerhetsbälte ska sitta rätt
fastspända i bilbarnstol. Toyota
rekommenderar starkt att spädbarn
och småbarn placeras i baksätet och
spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än
passagerarsätet fram. (→Sid. 38)
• Sitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
• Låt inte ett barn stå framför
krockkuddeenheten vid
passagerarplatsen fram eller sitta i
framsätespassagerarens knä.
1 .1 För säkert bruk
34

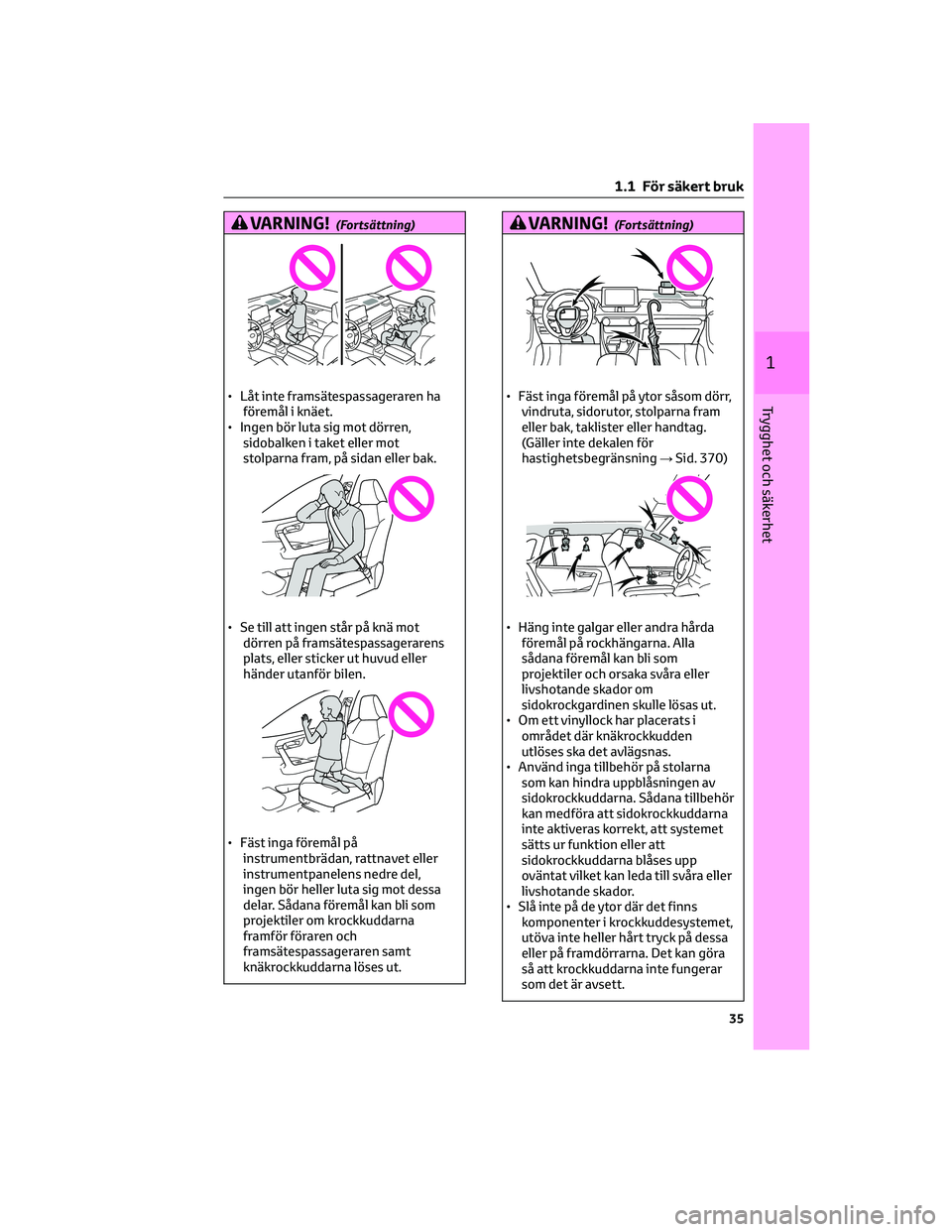

VARNING!(Fortsättning)
• Låt inte framsätespassageraren ha
föremål i knäet.
• Ingen bör luta sig mot dörren,
sidobalken i taket eller mot
stolparna fram, på sidan eller bak.
• Se till att ingen står på knä mot
dörren på framsätespassagerarens
plats, eller sticker ut huvud eller
händer utanför bilen.
• Fäst inga föremål på
instrumentbrädan, rattnavet eller
instrumentpanelens nedre del,
ingen bör heller luta sig mot dessa
delar. Sådana föremål kan bli som
projektiler om krockkuddarna
framför föraren och
framsätespassageraren samt
knäkrockkuddarna löses ut.
VARNING!(Fortsättning)
• Fäst inga föremål på ytor såsom dörr,
vindruta, sidorutor, stolparna fram
eller bak, taklister eller handtag.
(Gäller inte dekalen för
hastighetsbegränsning→Sid. 370)
• Häng inte galgar eller andra hårda
föremål på rockhängarna. Alla
sådana föremål kan bli som
projektiler och orsaka svåra eller
livshotande skador om
sidokrockgardinen skulle lösas ut.
• Om ett vinyllock har placerats i
området där knäkrockkudden
utlöses ska det avlägsnas.
• Använd inga tillbehör på stolarna
som kan hindra uppblåsningen av
sidokrockkuddarna. Sådana tillbehör
kan medföra att sidokrockkuddarna
inte aktiveras korrekt, att systemet
sätts ur funktion eller att
sidokrockkuddarna blåses upp
oväntat vilket kan leda till svåra eller
livshotande skador.
• Slå inte på de ytor där det finns
komponenter i krockkuddesystemet,
utöva inte heller hårt tryck på dessa
eller på framdörrarna. Det kan göra
så att krockkuddarna inte fungerar
som det är avsett.
1 .1 För säkert bruk
35
1
Trygghet och säkerhet

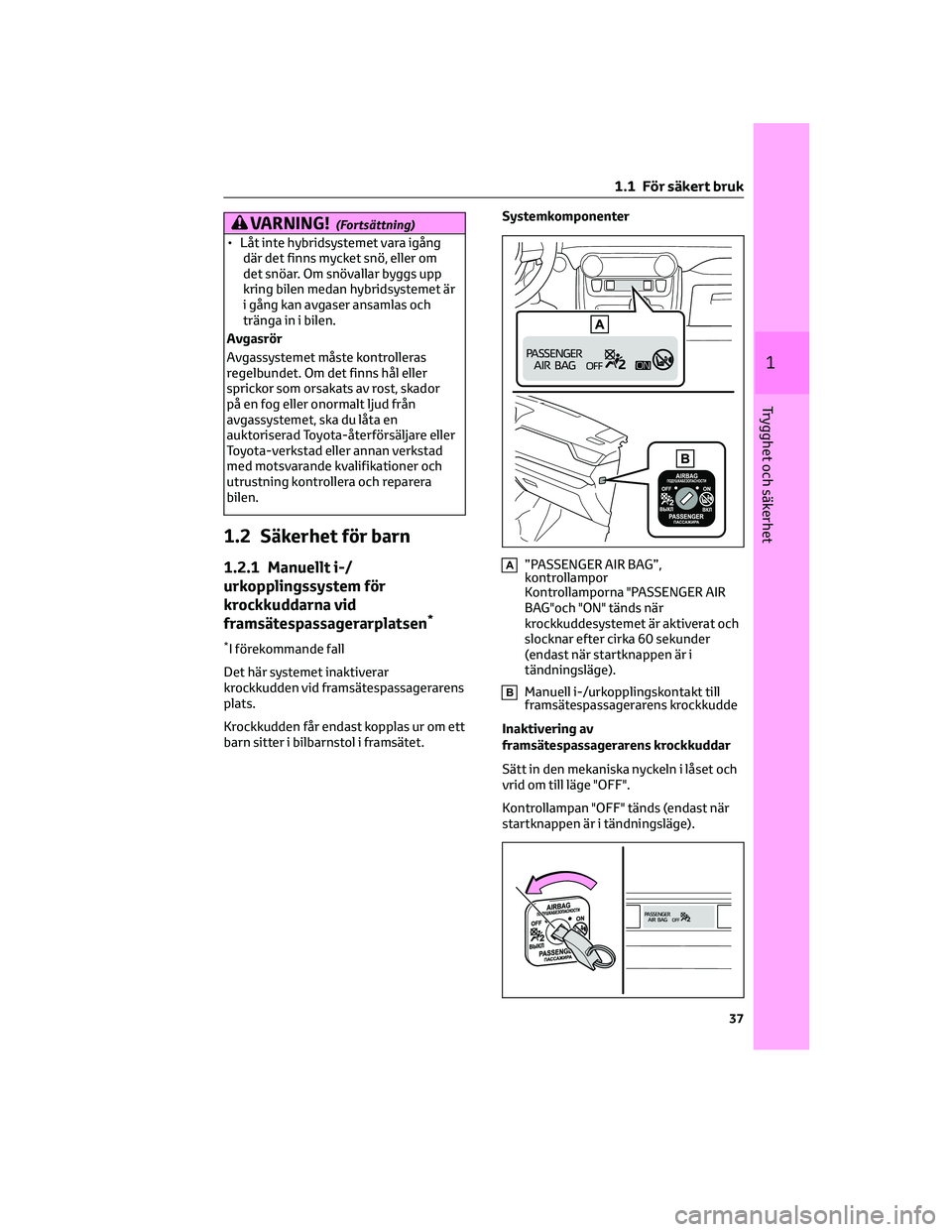

VARNING!(Fortsättning)
• Låt inte hybridsystemet vara igång
där det finns mycket snö, eller om
det snöar. Om snövallar byggs upp
kring bilen medan hybridsystemet är
i gång kan avgaser ansamlas och
tränga in i bilen.
Avgasrör
Avgassystemet måste kontrolleras
regelbundet. Om det finns hål eller
sprickor som orsakats av rost, skador
på en fog eller onormalt ljud från
avgassystemet, ska du låta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera och reparera
bilen.
1.2 Säkerhet för barn
1.2.1 Manuellt i-/
urkopplingssystem för
krockkuddarna vid
framsätespassagerarplatsen
*
*I förekommande fall
Det här systemet inaktiverar
krockkudden vid framsätespassagerarens
plats.
Krockkudden får endast kopplas ur om ett
barn sitter i bilbarnstol i framsätet.Systemkomponenter
A”PASSENGER AIR BAG”,
kontrollampor
Kontrollamporna "PASSENGER AIR
BAG"och "ON" tänds när
krockkuddesystemet är aktiverat och
slocknar efter cirka 60 sekunder
(endast när startknappen är i
tändningsläge).
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkudde
Inaktivering av
framsätespassagerarens krockkuddar
Sätt in den mekaniska nyckeln i låset och
vrid om till läge "OFF".
Kontrollampan "OFF" tänds (endast när
startknappen är i tändningsläge).
1 .1 För säkert bruk
37
1
Trygghet och säkerhet

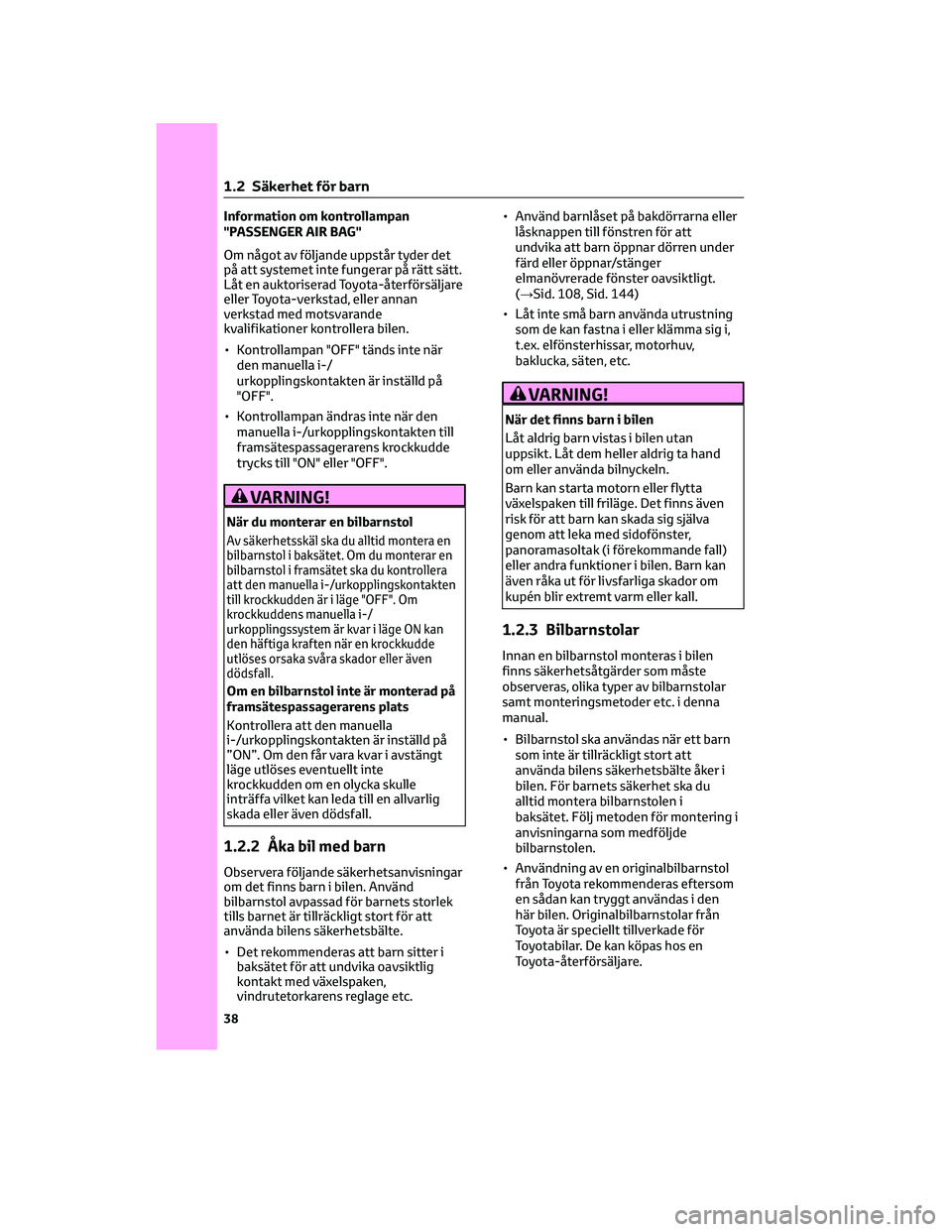

Information om kontrollampan
"PASSENGER AIR BAG"
Om något av följande uppstår tyder det
på att systemet inte fungerar på rätt sätt.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Kontrollampan "OFF" tänds inte när
den manuella i-/
urkopplingskontakten är inställd på
"OFF".
• Kontrollampan ändras inte när den
manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde
trycks till "ON" eller "OFF".
VARNING!
När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera en
bilbarnstol i baksätet. Om du monterar en
bilbarnstol i framsätet ska du kontrollera
att den manuella i-/urkopplingskontakten
till krockkudden är i läge "OFF". Om
krockkuddens manuella i-/
urkopplingssystem är kvar i läge ON kan
den häftiga kraften när en krockkudde
utlöses orsaka svåra skador eller även
dödsfall.
Om en bilbarnstol inte är monterad på
framsätespassagerarens plats
Kontrollera att den manuella
i-/urkopplingskontakten är inställd på
”ON”. Om den får vara kvar i avstängt
läge utlöses eventuellt inte
krockkudden om en olycka skulle
inträffa vilket kan leda till en allvarlig
skada eller även dödsfall.
1.2.2 Åka bil med barn
Observera följande säkerhetsanvisningar
om det finns barn i bilen. Använd
bilbarnstol avpassad för barnets storlek
tills barnet är tillräckligt stort för att
använda bilens säkerhetsbälte.
• Det rekommenderas att barn sitter i
baksätet för att undvika oavsiktlig
kontakt med växelspaken,
vindrutetorkarens reglage etc.• Använd barnlåset på bakdörrarna eller
låsknappen till fönstren för att
undvika att barn öppnar dörren under
färd eller öppnar/stänger
elmanövrerade fönster oavsiktligt.
(→Sid. 108, Sid. 144)
• Låt inte små barn använda utrustning
som de kan fastna i eller klämma sig i,
t.ex. elfönsterhissar, motorhuv,
baklucka, säten, etc.
VARNING!
När det finns barn i bilen
Låt aldrig barn vistas i bilen utan
uppsikt. Låt dem heller aldrig ta hand
om eller använda bilnyckeln.
Barn kan starta motorn eller flytta
växelspaken till friläge. Det finns även
risk för att barn kan skada sig själva
genom att leka med sidofönster,
panoramasoltak (i förekommande fall)
eller andra funktioner i bilen. Barn kan
även råka ut för livsfarliga skador om
kupén blir extremt varm eller kall.
1.2.3 Bilbarnstolar
Innan en bilbarnstol monteras i bilen
finns säkerhetsåtgärder som måste
observeras, olika typer av bilbarnstolar
samt monteringsmetoder etc. i denna
manual.
• Bilbarnstol ska användas när ett barn
som inte är tillräckligt stort att
använda bilens säkerhetsbälte åker i
bilen. För barnets säkerhet ska du
alltid montera bilbarnstolen i
baksätet. Följ metoden för montering i
anvisningarna som medföljde
bilbarnstolen.
• Användning av en originalbilbarnstol
från Toyota rekommenderas eftersom
en sådan kan tryggt användas i den
här bilen. Originalbilbarnstolar från
Toyota är speciellt tillverkade för
Toyotabilar. De kan köpas hos en
Toyota-återförsäljare.
1 .2 Säkerhet för barn
38
