TOYOTA RAV4 2022 Instructieboekje (in Dutch)

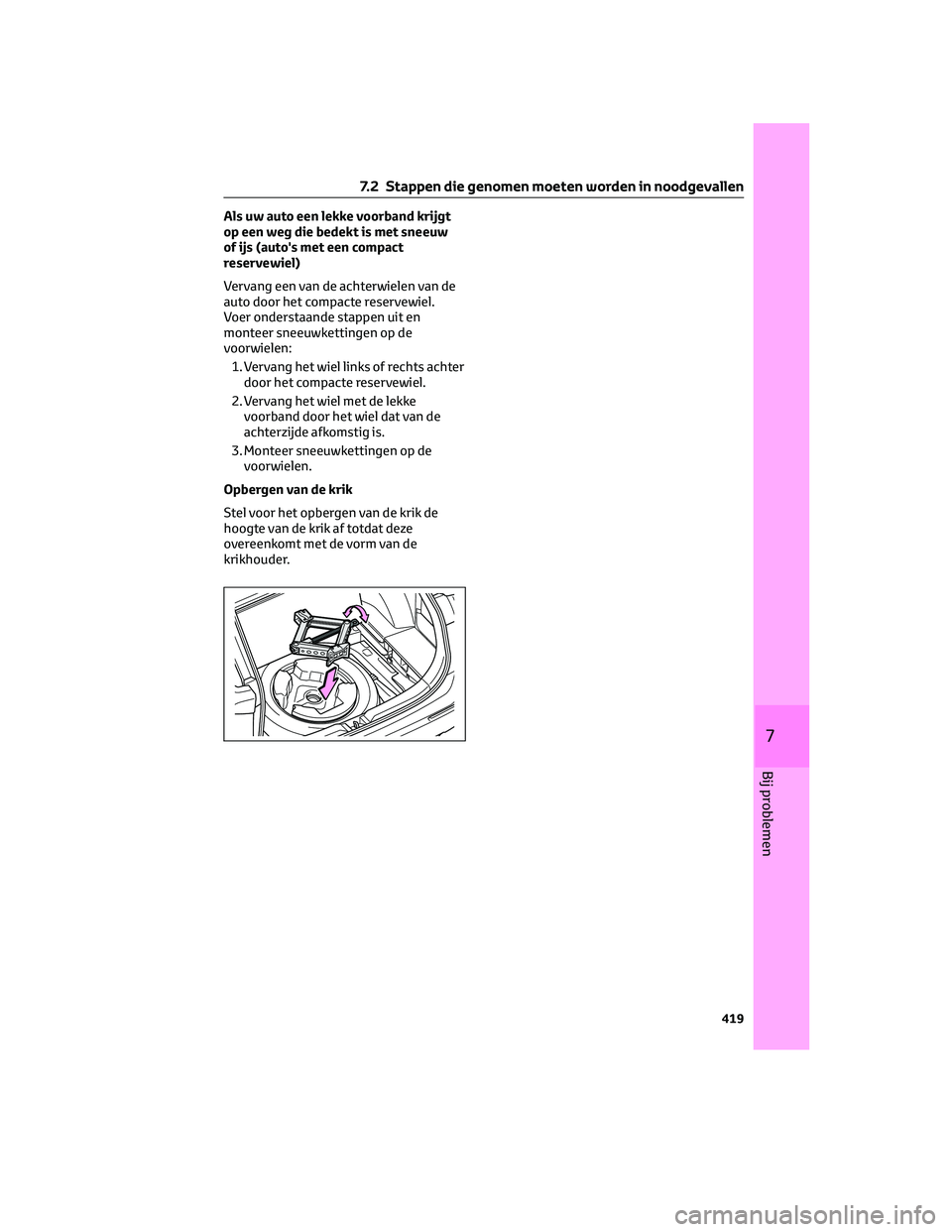

Als uw auto een lekke voorband krijgt
op een weg die bedekt is met sneeuw
of ijs (auto's met een compact
reservewiel)
Vervang een van de achterwielen van de
auto door het compacte reservewiel.
Voer onderstaande stappen uit en
monteer sneeuwkettingen op de
voorwielen:
1. Vervang het wiel links of rechts achter
door het compacte reservewiel.
2. Vervang het wiel met de lekke
voorband door het wiel dat van de
achterzijde afkomstig is.
3. Monteer sneeuwkettingen op de
voorwielen.
Opbergen van de krik
Stel voor het opbergen van de krik de
hoogte van de krik af totdat deze
overeenkomt met de vorm van de
krikhouder.
7.2 Stappen die genomen moeten worden in noodgevallen
419
7
Bij problemen

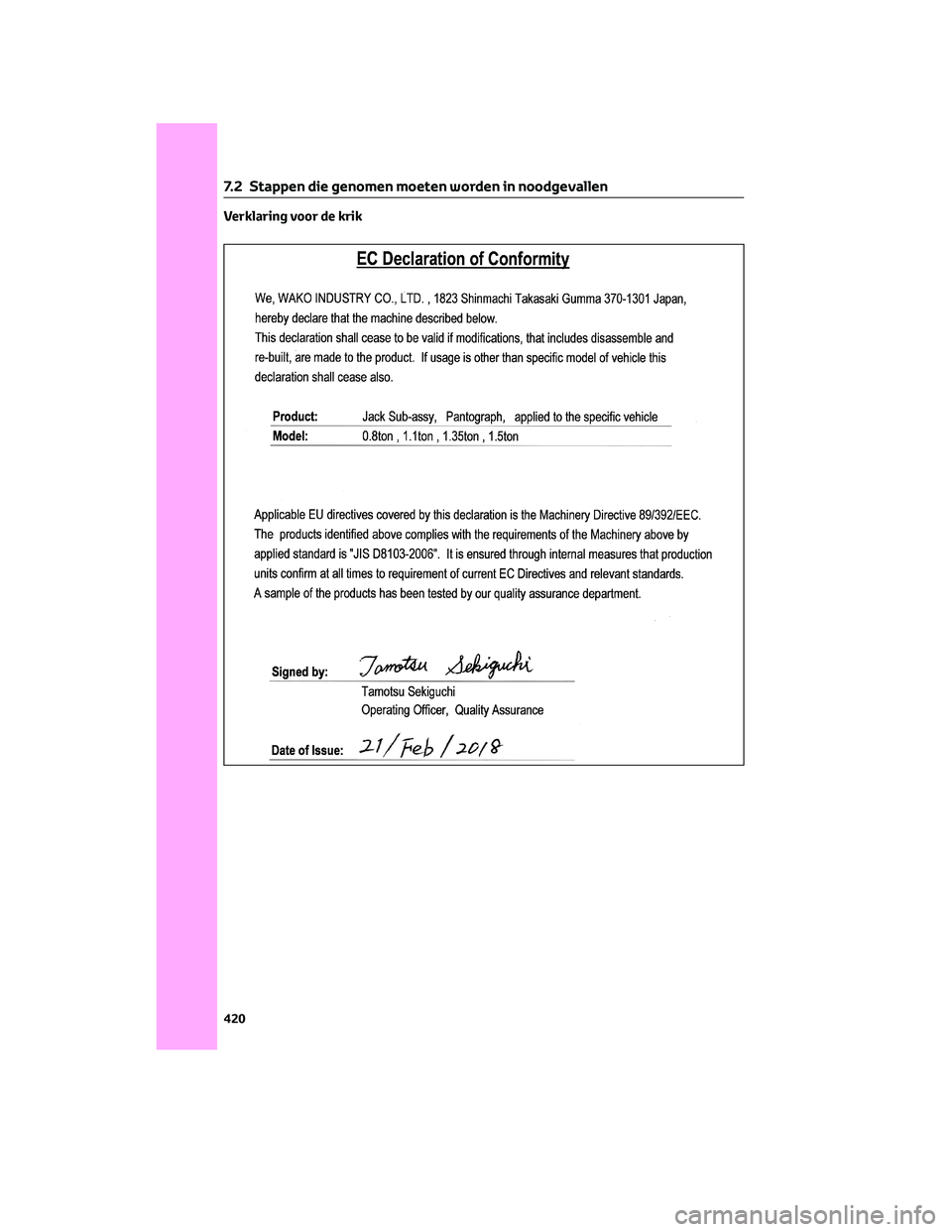

Verklaring voor de krik
7.2 Stappen die genomen moeten worden in noodgevallen
420

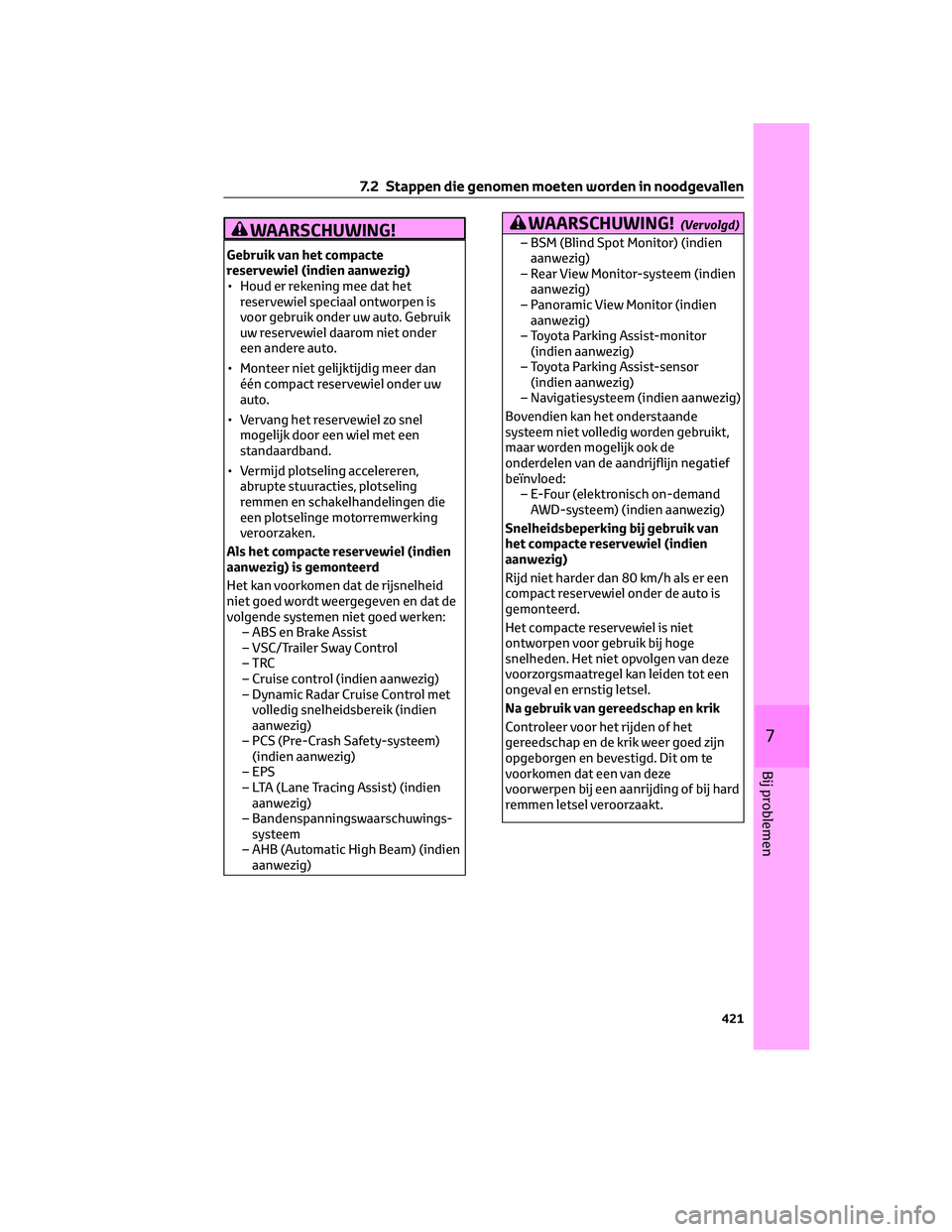

WAARSCHUWING!
Gebruik van het compacte
reservewiel (indien aanwezig)
• Houd er rekening mee dat het
reservewiel speciaal ontworpen is
voor gebruik onder uw auto. Gebruik
uw reservewiel daarom niet onder
een andere auto.
• Monteer niet gelijktijdig meer dan
één compact reservewiel onder uw
auto.
• Vervang het reservewiel zo snel
mogelijk door een wiel met een
standaardband.
• Vermijd plotseling accelereren,
abrupte stuuracties, plotseling
remmen en schakelhandelingen die
een plotselinge motorremwerking
veroorzaken.
Als het compacte reservewiel (indien
aanwezig) is gemonteerd
Het kan voorkomen dat de rijsnelheid
niet goed wordt weergegeven en dat de
volgende systemen niet goed werken:
– ABS en Brake Assist
– VSC/Trailer Sway Control
–TRC
– Cruise control (indien aanwezig)
– Dynamic Radar Cruise Control met
volledig snelheidsbereik (indien
aanwezig)
– PCS (Pre-Crash Safety-systeem)
(indien aanwezig)
– EPS
– LTA (Lane Tracing Assist) (indien
aanwezig)
– Bandenspanningswaarschuwings-
systeem
– AHB (Automatic High Beam) (indien
aanwezig)
WAARSCHUWING!(Vervolgd)
– BSM (Blind Spot Monitor) (indien
aanwezig)
– Rear View Monitor-systeem (indien
aanwezig)
– Panoramic View Monitor (indien
aanwezig)
– Toyota Parking Assist-monitor
(indien aanwezig)
– Toyota Parking Assist-sensor
(indien aanwezig)
– Navigatiesysteem (indien aanwezig)
Bovendien kan het onderstaande
systeem niet volledig worden gebruikt,
maar worden mogelijk ook de
onderdelen van de aandrijflijn negatief
beïnvloed:
– E-Four (elektronisch on-demand
AWD-systeem) (indien aanwezig)
Snelheidsbeperking bij gebruik van
het compacte reservewiel (indien
aanwezig)
Rijd niet harder dan 80 km/h als er een
compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet
ontworpen voor gebruik bij hoge
snelheden. Het niet opvolgen van deze
voorzorgsmaatregel kan leiden tot een
ongeval en ernstig letsel.
Na gebruik van gereedschap en krik
Controleer voor het rijden of het
gereedschap en de krik weer goed zijn
opgeborgen en bevestigd. Dit om te
voorkomen dat een van deze
voorwerpen bij een aanrijding of bij hard
remmen letsel veroorzaakt.
7.2 Stappen die genomen moeten worden in noodgevallen
421
7
Bij problemen

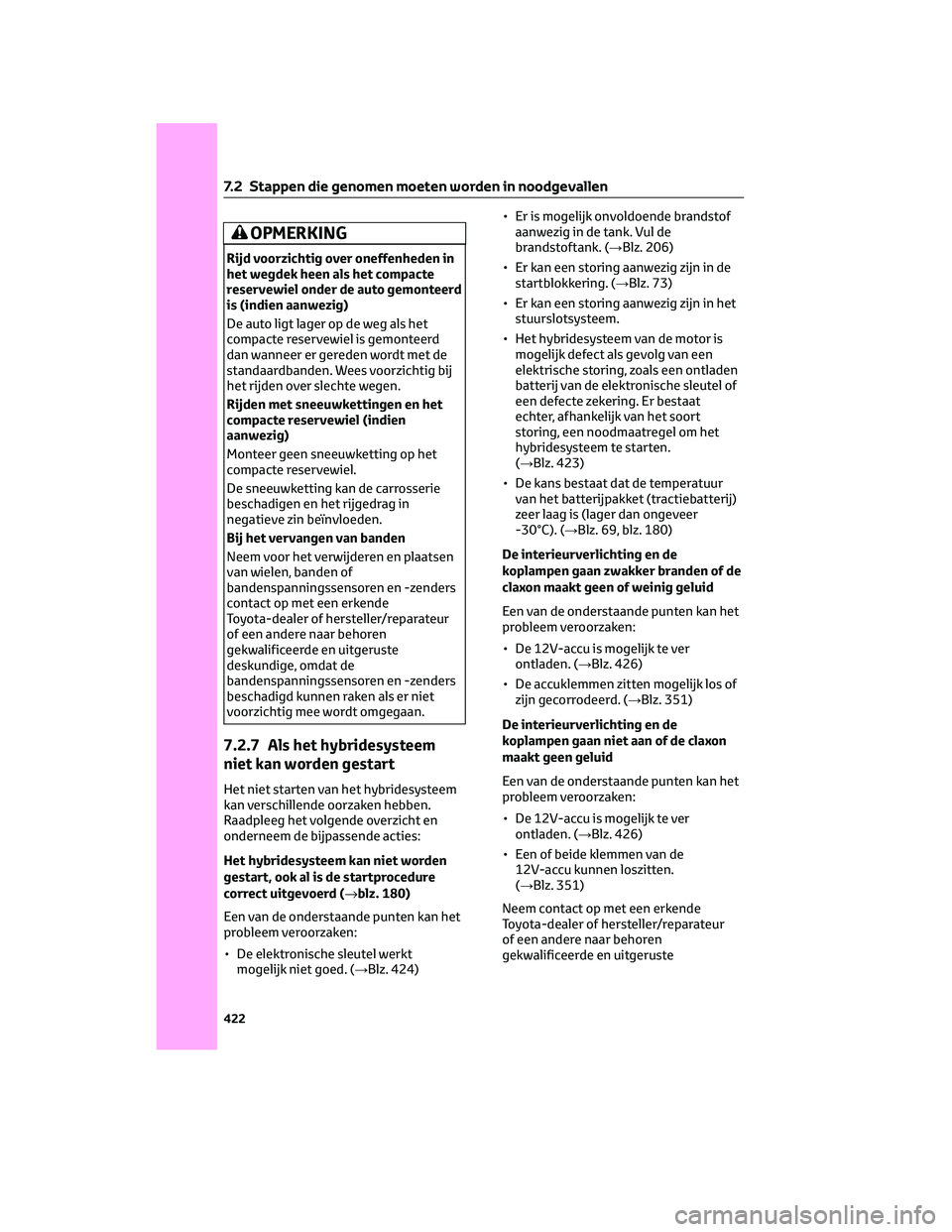

OPMERKING
Rijd voorzichtig over oneffenheden in
het wegdek heen als het compacte
reservewiel onder de auto gemonteerd
is (indien aanwezig)
De auto ligt lager op de weg als het
compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de
standaardbanden. Wees voorzichtig bij
het rijden over slechte wegen.
Rijden met sneeuwkettingen en het
compacte reservewiel (indien
aanwezig)
Monteer geen sneeuwketting op het
compacte reservewiel.
De sneeuwketting kan de carrosserie
beschadigen en het rijgedrag in
negatieve zin beïnvloeden.
Bij het vervangen van banden
Neem voor het verwijderen en plaatsen
van wielen, banden of
bandenspanningssensoren en -zenders
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige, omdat de
bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet
voorzichtig mee wordt omgegaan.
7.2.7 Als het hybridesysteem
niet kan worden gestart
Het niet starten van het hybridesysteem
kan verschillende oorzaken hebben.
Raadpleeg het volgende overzicht en
onderneem de bijpassende acties:
Het hybridesysteem kan niet worden
gestart, ook al is de startprocedure
correct uitgevoerd (→blz. 180)
Een van de onderstaande punten kan het
probleem veroorzaken:
• De elektronische sleutel werkt
mogelijk niet goed. (→Blz. 424)• Er is mogelijk onvoldoende brandstof
aanwezig in de tank. Vul de
brandstoftank. (→Blz. 206)
• Er kan een storing aanwezig zijn in de
startblokkering. (→Blz. 73)
• Er kan een storing aanwezig zijn in het
stuurslotsysteem.
• Het hybridesysteem van de motor is
mogelijk defect als gevolg van een
elektrische storing, zoals een ontladen
batterij van de elektronische sleutel of
een defecte zekering. Er bestaat
echter, afhankelijk van het soort
storing, een noodmaatregel om het
hybridesysteem te starten.
(→Blz. 423)
• De kans bestaat dat de temperatuur
van het batterijpakket (tractiebatterij)
zeer laag is (lager dan ongeveer
-30°C). (→Blz. 69, blz. 180)
De interieurverlichting en de
koplampen gaan zwakker branden of de
claxon maakt geen of weinig geluid
Een van de onderstaande punten kan het
probleem veroorzaken:
• De 12V-accu is mogelijk te ver
ontladen. (→Blz. 426)
• De accuklemmen zitten mogelijk los of
zijn gecorrodeerd. (→Blz. 351)
De interieurverlichting en de
koplampen gaan niet aan of de claxon
maakt geen geluid
Een van de onderstaande punten kan het
probleem veroorzaken:
• De 12V-accu is mogelijk te ver
ontladen. (→Blz. 426)
• Een of beide klemmen van de
12V-accu kunnen loszitten.
(→Blz. 351)
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
7.2 Stappen die genomen moeten worden in noodgevallen
422

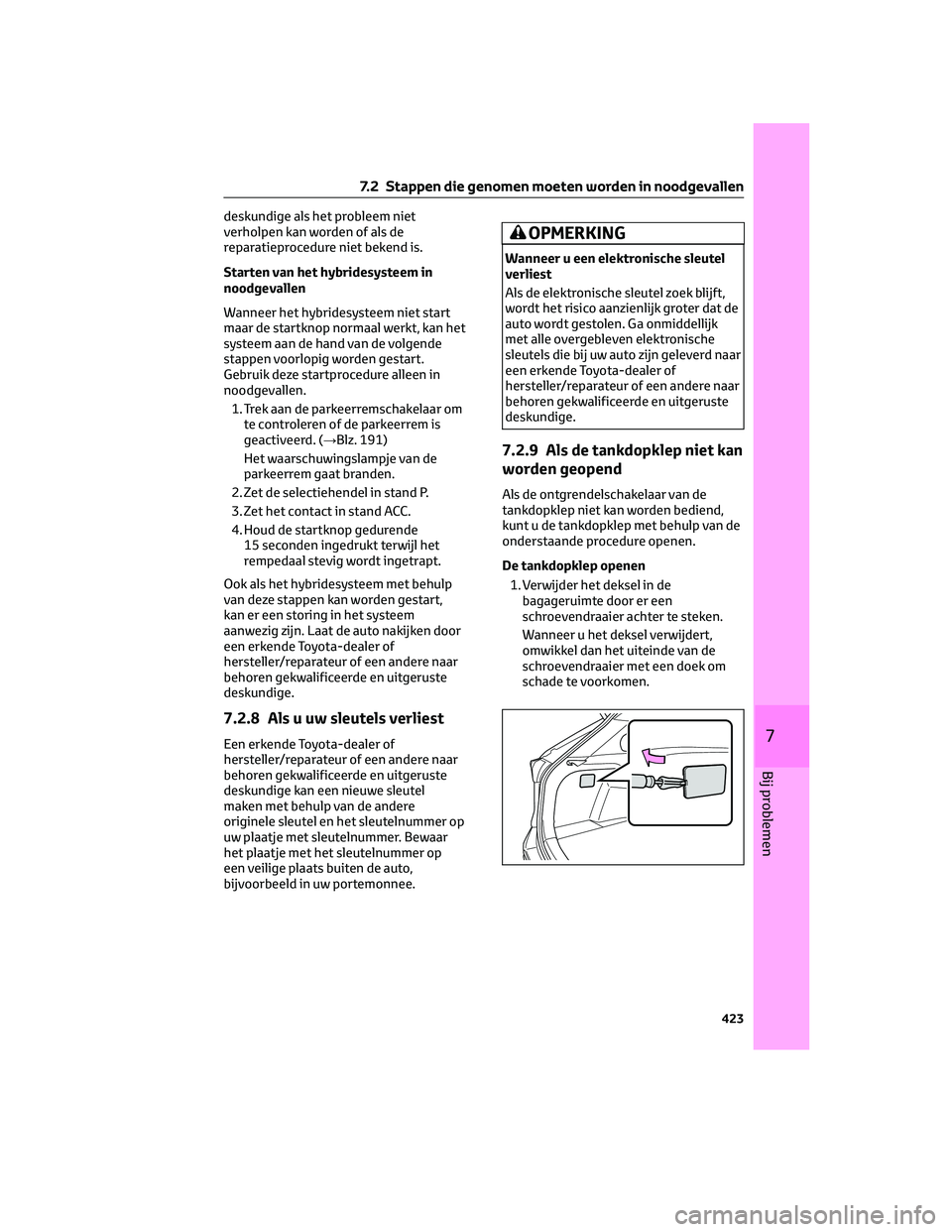

deskundige als het probleem niet
verholpen kan worden of als de
reparatieprocedure niet bekend is.
Starten van het hybridesysteem in
noodgevallen
Wanneer het hybridesysteem niet start
maar de startknop normaal werkt, kan het
systeem aan de hand van de volgende
stappen voorlopig worden gestart.
Gebruik deze startprocedure alleen in
noodgevallen.
1. Trek aan de parkeerremschakelaar om
te controleren of de parkeerrem is
geactiveerd. (→Blz. 191)
Het waarschuwingslampje van de
parkeerrem gaat branden.
2. Zet de selectiehendel in stand P.
3. Zet het contact in stand ACC.
4. Houd de startknop gedurende
15 seconden ingedrukt terwijl het
rempedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp
van deze stappen kan worden gestart,
kan er een storing in het systeem
aanwezig zijn. Laat de auto nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
7.2.8 Als u uw sleutels verliest
Een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige kan een nieuwe sleutel
maken met behulp van de andere
originele sleutel en het sleutelnummer op
uw plaatje met sleutelnummer. Bewaar
het plaatje met het sleutelnummer op
een veilige plaats buiten de auto,
bijvoorbeeld in uw portemonnee.
OPMERKING
Wanneer u een elektronische sleutel
verliest
Als de elektronische sleutel zoek blijft,
wordt het risico aanzienlijk groter dat de
auto wordt gestolen. Ga onmiddellijk
met alle overgebleven elektronische
sleutels die bij uw auto zijn geleverd naar
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
7.2.9 Als de tankdopklep niet kan
worden geopend
Als de ontgrendelschakelaar van de
tankdopklep niet kan worden bediend,
kunt u de tankdopklep met behulp van de
onderstaande procedure openen.
De tankdopklep openen
1. Verwijder het deksel in de
bagageruimte door er een
schroevendraaier achter te steken.
Wanneer u het deksel verwijdert,
omwikkel dan het uiteinde van de
schroevendraaier met een doek om
schade te voorkomen.
7.2 Stappen die genomen moeten worden in noodgevallen
423
7
Bij problemen

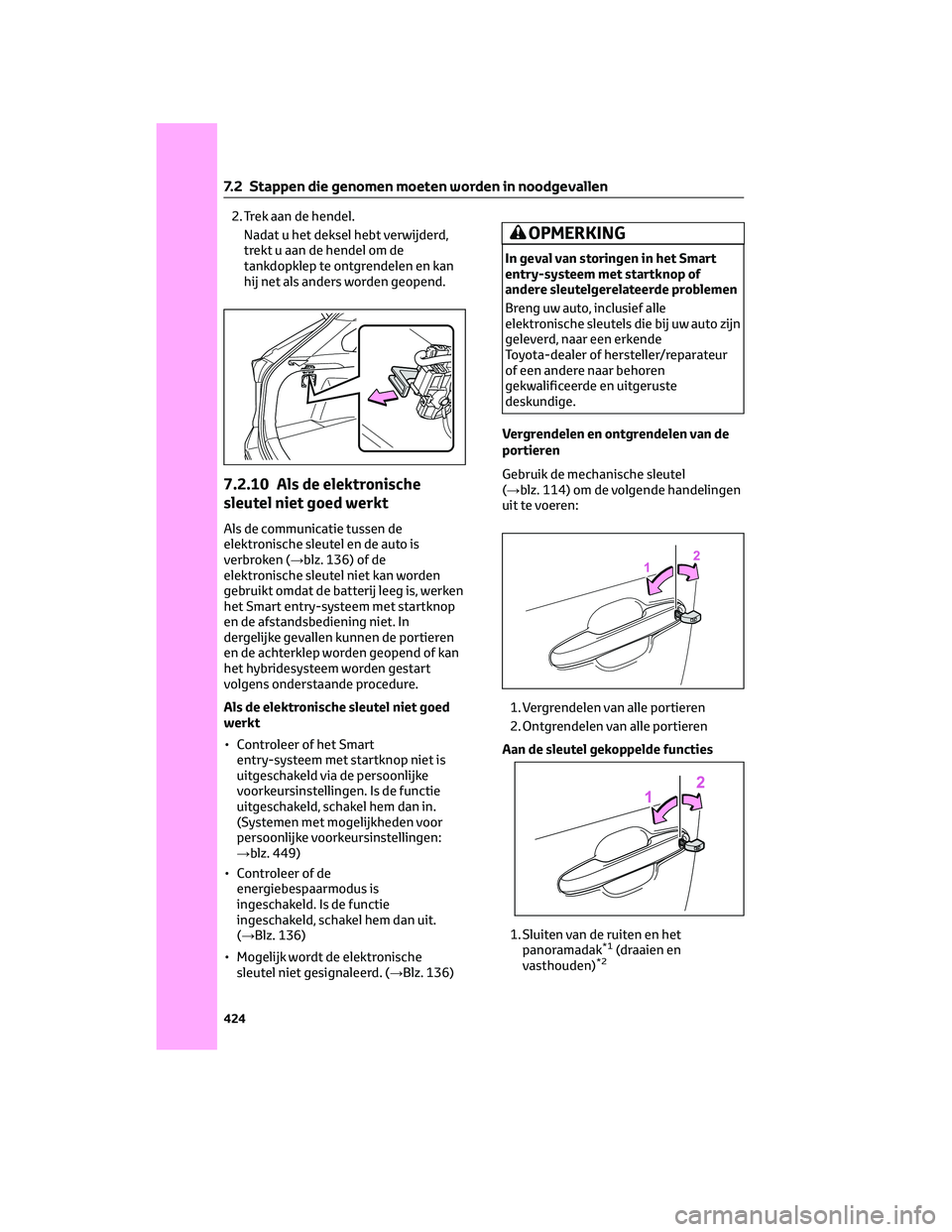

2. Trek aan de hendel.
Nadat u het deksel hebt verwijderd,
trekt u aan de hendel om de
tankdopklep te ontgrendelen en kan
hij net als anders worden geopend.
7.2.10 Als de elektronische
sleutel niet goed werkt
Als de communicatie tussen de
elektronische sleutel en de auto is
verbroken (→blz. 136) of de
elektronische sleutel niet kan worden
gebruikt omdat de batterij leeg is, werken
het Smart entry-systeem met startknop
en de afstandsbediening niet. In
dergelijke gevallen kunnen de portieren
en de achterklep worden geopend of kan
het hybridesysteem worden gestart
volgens onderstaande procedure.
Als de elektronische sleutel niet goed
werkt
• Controleer of het Smart
entry-systeem met startknop niet is
uitgeschakeld via de persoonlijke
voorkeursinstellingen. Is de functie
uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor
persoonlijke voorkeursinstellingen:
→blz. 449)
• Controleer of de
energiebespaarmodus is
ingeschakeld. Is de functie
ingeschakeld, schakel hem dan uit.
(→Blz. 136)
• Mogelijk wordt de elektronische
sleutel niet gesignaleerd. (→Blz. 136)
OPMERKING
In geval van storingen in het Smart
entry-systeem met startknop of
andere sleutelgerelateerde problemen
Breng uw auto, inclusief alle
elektronische sleutels die bij uw auto zijn
geleverd, naar een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Vergrendelen en ontgrendelen van de
portieren
Gebruik de mechanische sleutel
(→blz. 114) om de volgende handelingen
uit te voeren:
1. Vergrendelen van alle portieren
2. Ontgrendelen van alle portieren
Aan de sleutel gekoppelde functies
1. Sluiten van de ruiten en het
panoramadak
*1(draaien en
vasthouden)*2
7.2 Stappen die genomen moeten worden in noodgevallen
424

2. Openen van de ruiten en het
panoramadak*1(draaien en
vasthouden)*2
*1
Indien aanwezig
*2Deze instellingen moeten aan de
persoonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
WAARSCHUWING!
Bij het gebruik van de mechanische
sleutel en het bedienen van de
elektrisch bedienbare ruiten of het
panoramadak (indien aanwezig)
Bedien de elektrisch bedienbare ruiten
of het panoramadak nadat u hebt
gecontroleerd of er geen risico is dat
een passagier met een lichaamsdeel
bekneld kan raken tussen de ruiten of
het panoramadak. Laat tevens de
mechanische sleutel niet bedienen
door kinderen. Het kan gebeuren dat
een lichaamsdeel van een kind of een
andere passagier klem komt te zitten
tussen de elektrisch bedienbare ruiten
of het panoramadak.
Starten van het hybridesysteem
1. Zorg ervoor dat de selectiehendel in
stand P staat en trap het rempedaal
in.
2. Houd de zijde van de elektronische
sleutel met het Toyota-logo tegen de
startknop.
Wanneer de elektronische sleutel
wordt gesignaleerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via de
persoonlijke voorkeursinstellingen,
wordt het contact in stand ACC gezet.3. Trap het rempedaal stevig in en
controleer of
op het
multi-informatiedisplay wordt
weergegeven.
4. Druk kort en krachtig op de startknop.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige als het
hybridesysteem nog steeds niet kan
worden gestart.
Uitschakelen van het hybridesysteem
Zet de selectiehendel in stand P, activeer
de parkeerrem en druk op de startknop
zoals u normaal doet bij het uitschakelen
van het hybridesysteem.
Vervangen van de sleutelbatterij
Omdat deze procedure een
noodmaatregel is, wordt geadviseerd de
batterij van de elektronische sleutel zo
snel mogelijk te laten vervangen als deze
ontladen is. (→Blz. 369)
Alarm (indien aanwezig)
Het alarmsysteem wordt niet
ingeschakeld als de mechanische sleutel
wordt gebruikt om de portieren te
vergrendelen.
Het alarm kan worden geactiveerd als een
portier met de mechanische sleutel wordt
ontgrendeld terwijl het alarmsysteem is
ingeschakeld. (→Blz. 74)
7.2 Stappen die genomen moeten worden in noodgevallen
425
7
Bij problemen

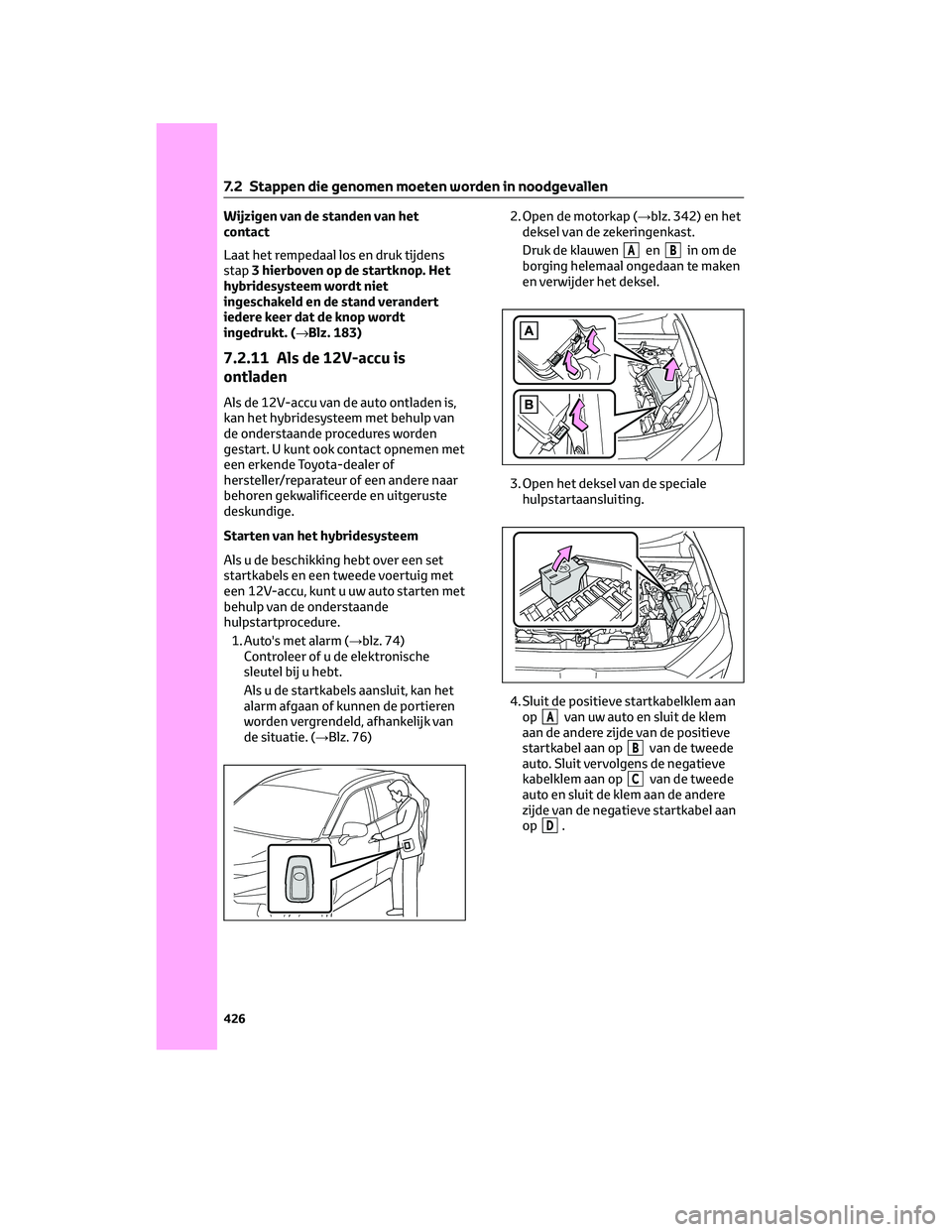

Wijzigen van de standen van het
contact
Laat het rempedaal los en druk tijdens
stap3 hierboven op de startknop. Het
hybridesysteem wordt niet
ingeschakeld en de stand verandert
iedere keer dat de knop wordt
ingedrukt. (→Blz. 183)
7.2.11 Als de 12V-accu is
ontladen
Als de 12V-accu van de auto ontladen is,
kan het hybridesysteem met behulp van
de onderstaande procedures worden
gestart. U kunt ook contact opnemen met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Starten van het hybridesysteem
Als u de beschikking hebt over een set
startkabels en een tweede voertuig met
een 12V-accu, kunt u uw auto starten met
behulp van de onderstaande
hulpstartprocedure.
1. Auto's met alarm (→blz. 74)
Controleer of u de elektronische
sleutel bij u hebt.
Als u de startkabels aansluit, kan het
alarm afgaan of kunnen de portieren
worden vergrendeld, afhankelijk van
de situatie. (→Blz. 76)2. Open de motorkap (→blz. 342) en het
deksel van de zekeringenkast.
Druk de klauwen
AenBin om de
borging helemaal ongedaan te maken
en verwijder het deksel.
3. Open het deksel van de speciale
hulpstartaansluiting.
4. Sluit de positieve startkabelklem aan
op
Avan uw auto en sluit de klem
aan de andere zijde van de positieve
startkabel aan op
Bvan de tweede
auto. Sluit vervolgens de negatieve
kabelklem aan op
Cvan de tweede
auto en sluit de klem aan de andere
zijde van de negatieve startkabel aan
op
D.
7.2 Stappen die genomen moeten worden in noodgevallen
426

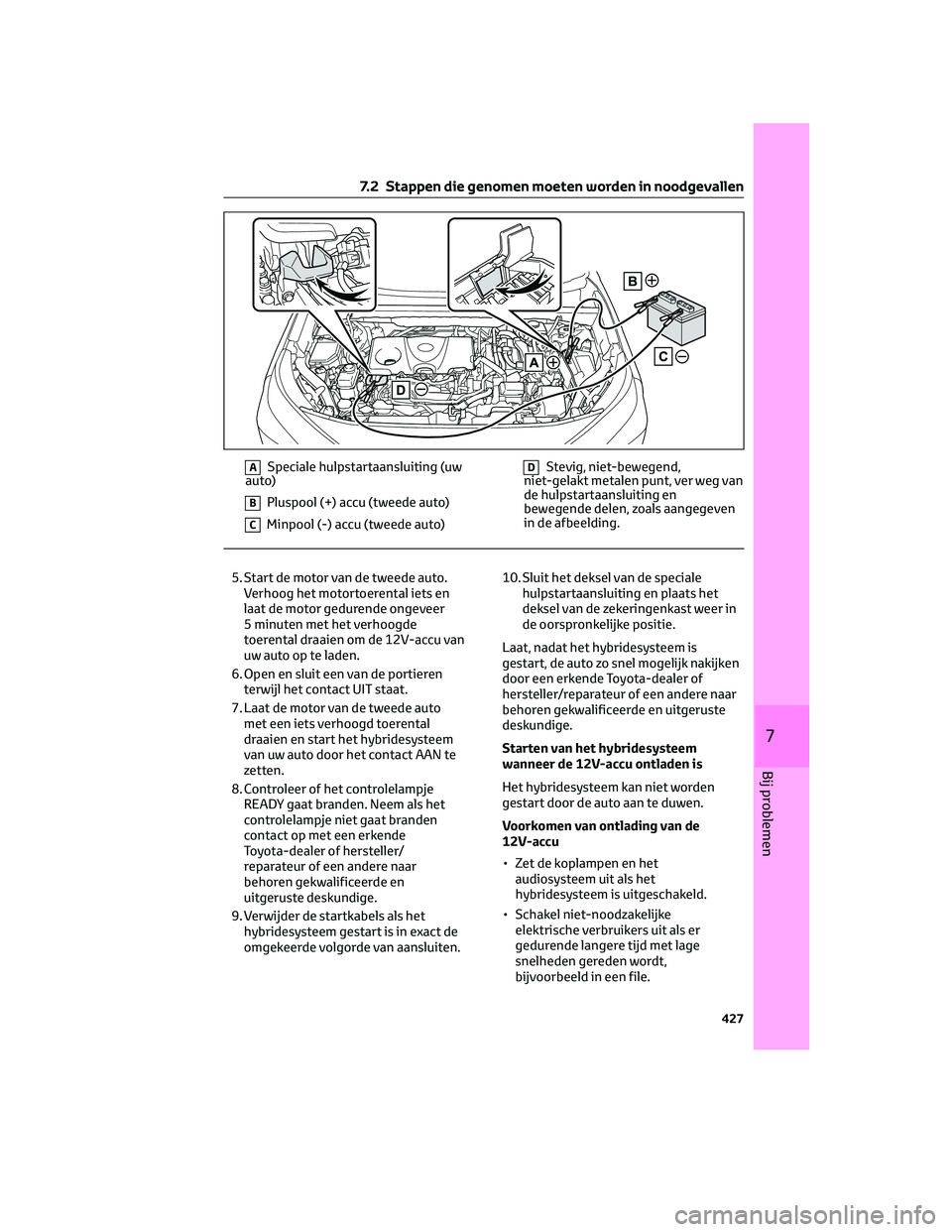

ASpeciale hulpstartaansluiting (uw
auto)
BPluspool (+) accu (tweede auto)
CMinpool (-) accu (tweede auto)
DStevig, niet-bewegend,
niet-gelakt metalen punt, ver weg van
de hulpstartaansluiting en
bewegende delen, zoals aangegeven
in de afbeelding.
5. Start de motor van de tweede auto.
Verhoog het motortoerental iets en
laat de motor gedurende ongeveer
5 minuten met het verhoogde
toerental draaien om de 12V-accu van
uw auto op te laden.
6. Open en sluit een van de portieren
terwijl het contact UIT staat.
7. Laat de motor van de tweede auto
met een iets verhoogd toerental
draaien en start het hybridesysteem
van uw auto door het contact AAN te
zetten.
8. Controleer of het controlelampje
READY gaat branden. Neem als het
controlelampje niet gaat branden
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
9. Verwijder de startkabels als het
hybridesysteem gestart is in exact de
omgekeerde volgorde van aansluiten.10. Sluit het deksel van de speciale
hulpstartaansluiting en plaats het
deksel van de zekeringenkast weer in
de oorspronkelijke positie.
Laat, nadat het hybridesysteem is
gestart, de auto zo snel mogelijk nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Starten van het hybridesysteem
wanneer de 12V-accu ontladen is
Het hybridesysteem kan niet worden
gestart door de auto aan te duwen.
Voorkomen van ontlading van de
12V-accu
• Zet de koplampen en het
audiosysteem uit als het
hybridesysteem is uitgeschakeld.
• Schakel niet-noodzakelijke
elektrische verbruikers uit als er
gedurende langere tijd met lage
snelheden gereden wordt,
bijvoorbeeld in een file.
7.2 Stappen die genomen moeten worden in noodgevallen
427
7
Bij problemen

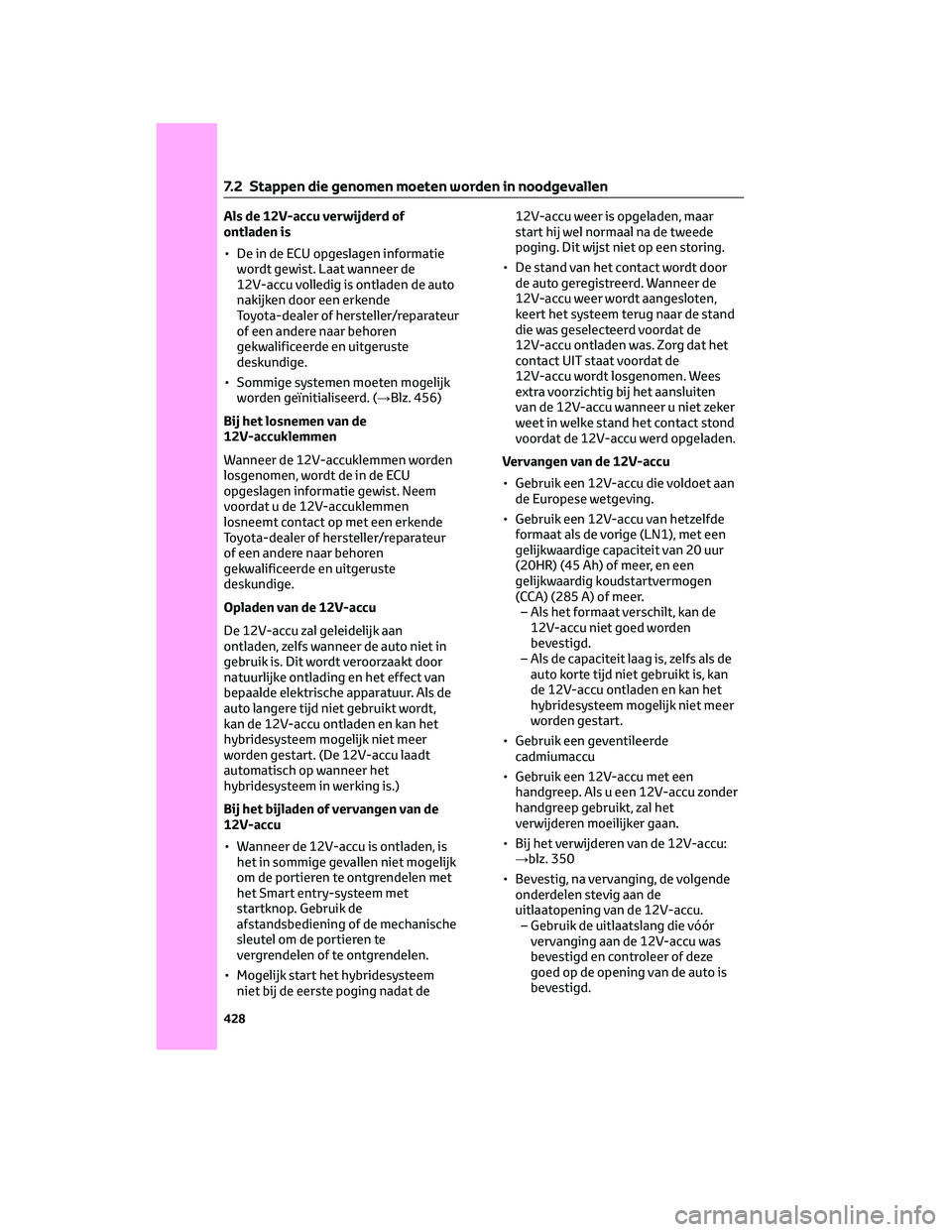

Als de 12V-accu verwijderd of
ontladen is
• De in de ECU opgeslagen informatie
wordt gewist. Laat wanneer de
12V-accu volledig is ontladen de auto
nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Sommige systemen moeten mogelijk
worden geïnitialiseerd. (→Blz. 456)
Bij het losnemen van de
12V-accuklemmen
Wanneer de 12V-accuklemmen worden
losgenomen, wordt de in de ECU
opgeslagen informatie gewist. Neem
voordat u de 12V-accuklemmen
losneemt contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan
ontladen, zelfs wanneer de auto niet in
gebruik is. Dit wordt veroorzaakt door
natuurlijke ontlading en het effect van
bepaalde elektrische apparatuur. Als de
auto langere tijd niet gebruikt wordt,
kan de 12V-accu ontladen en kan het
hybridesysteem mogelijk niet meer
worden gestart. (De 12V-accu laadt
automatisch op wanneer het
hybridesysteem in werking is.)
Bij het bijladen of vervangen van de
12V-accu
• Wanneer de 12V-accu is ontladen, is
het in sommige gevallen niet mogelijk
om de portieren te ontgrendelen met
het Smart entry-systeem met
startknop. Gebruik de
afstandsbediening of de mechanische
sleutel om de portieren te
vergrendelen of te ontgrendelen.
• Mogelijk start het hybridesysteem
niet bij de eerste poging nadat de12V-accu weer is opgeladen, maar
start hij wel normaal na de tweede
poging. Dit wijst niet op een storing.
• De stand van het contact wordt door
de auto geregistreerd. Wanneer de
12V-accu weer wordt aangesloten,
keert het systeem terug naar de stand
die was geselecteerd voordat de
12V-accu ontladen was. Zorg dat het
contact UIT staat voordat de
12V-accu wordt losgenomen. Wees
extra voorzichtig bij het aansluiten
van de 12V-accu wanneer u niet zeker
weet in welke stand het contact stond
voordat de 12V-accu werd opgeladen.
Vervangen van de 12V-accu
• Gebruik een 12V-accu die voldoet aan
de Europese wetgeving.
• Gebruik een 12V-accu van hetzelfde
formaat als de vorige (LN1), met een
gelijkwaardige capaciteit van 20 uur
(20HR) (45 Ah) of meer, en een
gelijkwaardig koudstartvermogen
(CCA) (285 A) of meer.
– Als het formaat verschilt, kan de
12V-accu niet goed worden
bevestigd.
– Als de capaciteit laag is, zelfs als de
auto korte tijd niet gebruikt is, kan
de 12V-accu ontladen en kan het
hybridesysteem mogelijk niet meer
worden gestart.
• Gebruik een geventileerde
cadmiumaccu
• Gebruik een 12V-accu met een
handgreep. Als u een 12V-accu zonder
handgreep gebruikt, zal het
verwijderen moeilijker gaan.
• Bij het verwijderen van de 12V-accu:
→blz. 350
• Bevestig, na vervanging, de volgende
onderdelen stevig aan de
uitlaatopening van de 12V-accu.
– Gebruik de uitlaatslang die vóór
vervanging aan de 12V-accu was
bevestigd en controleer of deze
goed op de opening van de auto is
bevestigd.
7.2 Stappen die genomen moeten worden in noodgevallen
428
