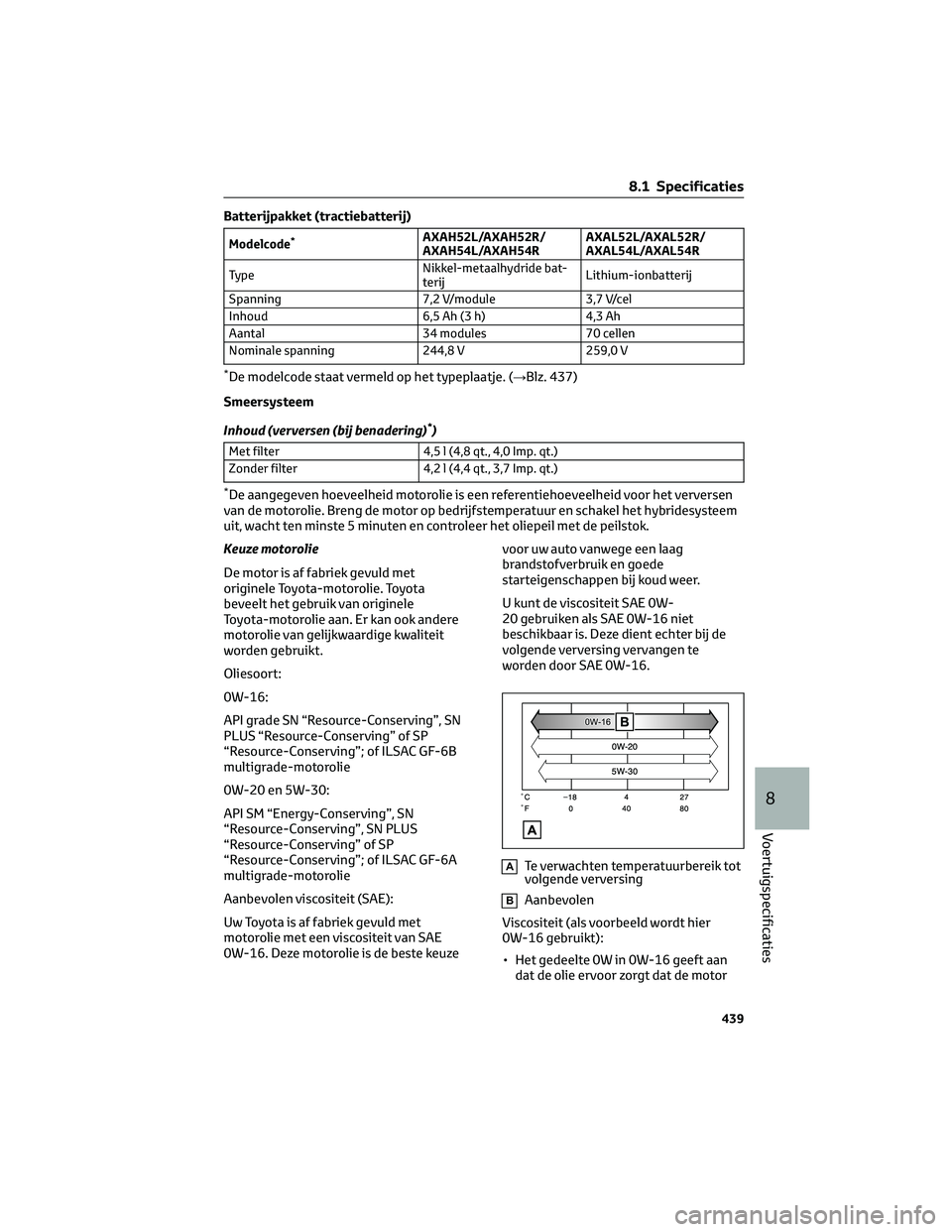

Batterijpakket (tractiebatterij)
Modelcode*AXAH52L/AXAH52R/
AXAH54L/AXAH54RAXAL52L/AXAL52R/
AXAL54L/AXAL54R
TypeNikkel-metaalhydride bat-
terijLithium-ionbatterij
Spanning 7,2 V/module 3,7 V/cel
Inhoud 6,5 Ah (3 h) 4,3 Ah
Aantal 34 modules 70 cellen
Nominale spanning 244,8 V 259,0 V
*De modelcode staat vermeld op het typeplaatje. (→Blz. 437)
Smeersysteem
Inhoud (verversen (bij benadering)
*)
Met filter 4,5 l (4,8 qt., 4,0 Imp. qt.)
Zonder filter 4,2 l (4,4 qt., 3,7 Imp. qt.)
*De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het verversen
van de motorolie. Breng de motor op bedrijfstemperatuur en schakel het hybridesysteem
uit, wacht ten minste 5 minuten en controleer het oliepeil met de peilstok.
Keuze motorolie
De motor is af fabriek gevuld met
originele Toyota-motorolie. Toyota
beveelt het gebruik van originele
Toyota-motorolie aan. Er kan ook andere
motorolie van gelijkwaardige kwaliteit
worden gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving”, SN
PLUS “Resource-Conserving” of SP
“Resource-Conserving”; of ILSAC GF-6B
multigrade-motorolie
0W-20 en 5W-30:
API SM “Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” of SP
“Resource-Conserving”; of ILSAC GF-6A
multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van SAE
0W-16. Deze motorolie is de beste keuzevoor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud weer.
U kunt de viscositeit SAE 0W-
20 gebruiken als SAE 0W-16 niet
beschikbaar is. Deze dient echter bij de
volgende verversing vervangen te
worden door SAE 0W-16.
ATe verwachten temperatuurbereik tot
volgende verversing
BAanbevolen
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan
dat de olie ervoor zorgt dat de motor
8.1 Specificaties
439
8
Voertuigspecificaties

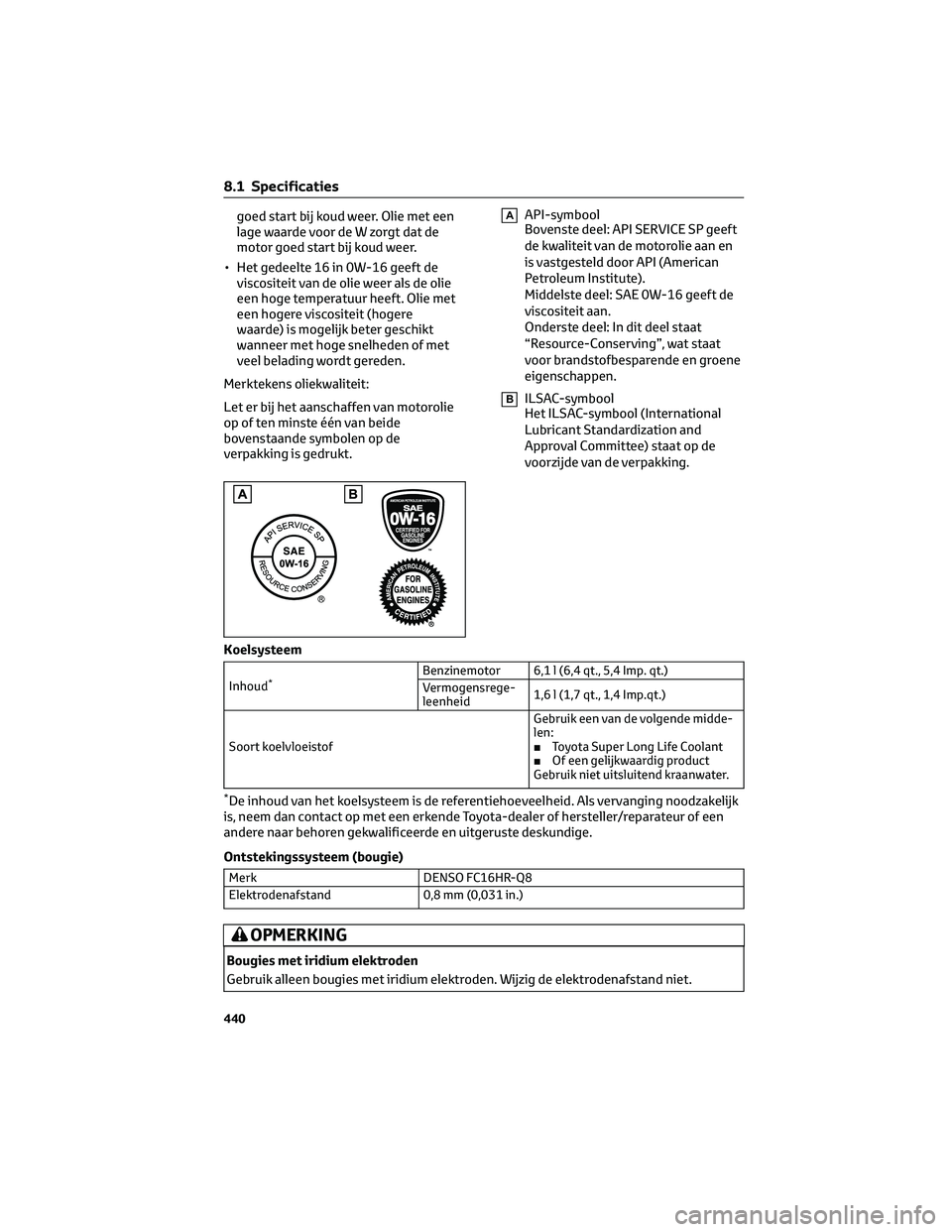

goed start bij koud weer. Olie met een
lage waarde voor de W zorgt dat de
motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de
viscositeit van de olie weer als de olie
een hoge temperatuur heeft. Olie met
een hogere viscositeit (hogere
waarde) is mogelijk beter geschikt
wanneer met hoge snelheden of met
veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide
bovenstaande symbolen op de
verpakking is gedrukt.AAPI-symbool
Bovenste deel: API SERVICE SP geeft
de kwaliteit van de motorolie aan en
is vastgesteld door API (American
Petroleum Institute).
Middelste deel: SAE 0W-16 geeft de
viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat
voor brandstofbesparende en groene
eigenschappen.
BILSAC-symbool
Het ILSAC-symbool (International
Lubricant Standardization and
Approval Committee) staat op de
voorzijde van de verpakking.
Koelsysteem
Inhoud*Benzinemotor 6,1 l (6,4 qt., 5,4 Imp. qt.)
Vermogensrege-
leenheid1,6 l (1,7 qt., 1,4 Imp.qt.)
Soort koelvloeistofGebruik een van de volgende midde-
len:
■Toyota Super Long Life Coolant
■Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
*De inhoud van het koelsysteem is de referentiehoeveelheid. Als vervanging noodzakelijk
is, neem dan contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Ontstekingssysteem (bougie)
Merk DENSO FC16HR-Q8
Elektrodenafstand 0,8 mm (0,031 in.)
OPMERKING
Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand niet.
8.1 Specificaties
440

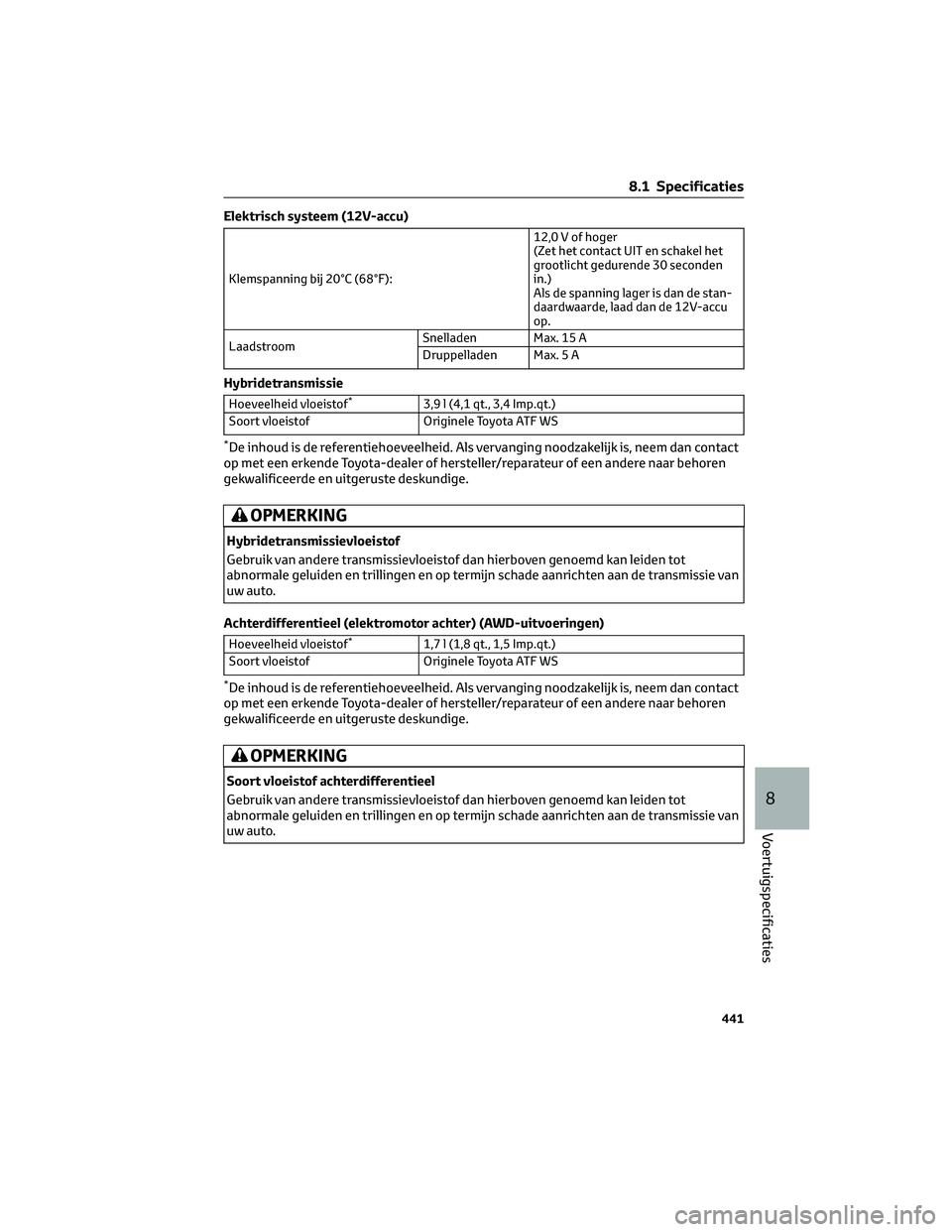

Elektrisch systeem (12V-accu)
Klemspanning bij 20°C (68°F):12,0 V of hoger
(Zet het contact UIT en schakel het
grootlicht gedurende 30 seconden
in.)
Als de spanning lager is dan de stan-
daardwaarde, laad dan de 12V-accu
op.
LaadstroomSnelladen Max. 15 A
Druppelladen Max. 5 A
Hybridetransmissie
Hoeveelheid vloeistof*3,9 l (4,1 qt., 3,4 Imp.qt.)
Soort vloeistof Originele Toyota ATF WS
*De inhoud is de referentiehoeveelheid. Als vervanging noodzakelijk is, neem dan contact
op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
OPMERKING
Hybridetransmissievloeistof
Gebruik van andere transmissievloeistof dan hierboven genoemd kan leiden tot
abnormale geluiden en trillingen en op termijn schade aanrichten aan de transmissie van
uw auto.
Achterdifferentieel (elektromotor achter) (AWD-uitvoeringen)
Hoeveelheid vloeistof*1,7 l (1,8 qt., 1,5 Imp.qt.)
Soort vloeistof Originele Toyota ATF WS
*De inhoud is de referentiehoeveelheid. Als vervanging noodzakelijk is, neem dan contact
op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
OPMERKING
Soort vloeistof achterdifferentieel
Gebruik van andere transmissievloeistof dan hierboven genoemd kan leiden tot
abnormale geluiden en trillingen en op termijn schade aanrichten aan de transmissie van
uw auto.
8.1 Specificaties
441
8
Voertuigspecificaties

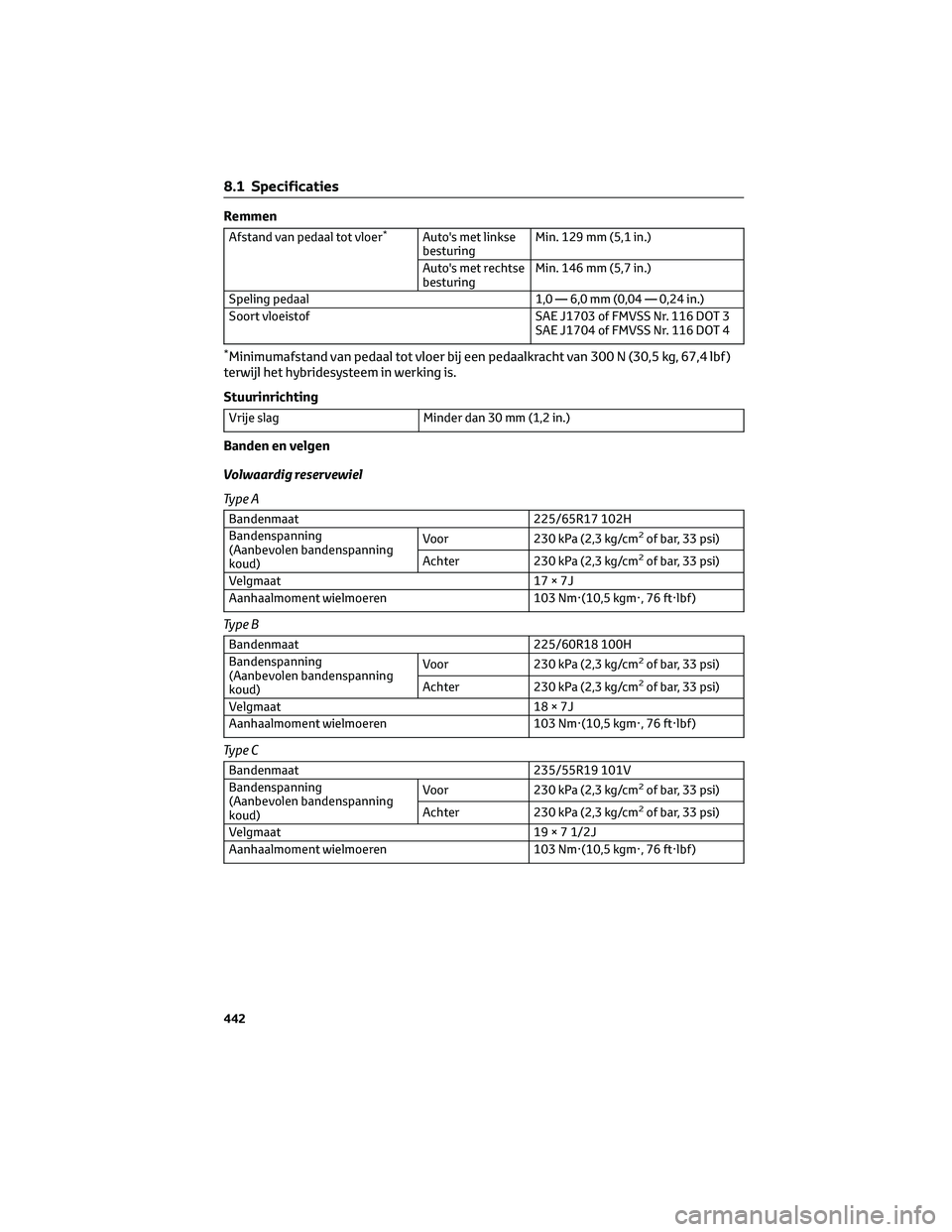

Remmen
Afstand van pedaal tot vloer*Auto's met linkse
besturingMin. 129 mm (5,1 in.)
Auto's met rechtse
besturingMin. 146 mm (5,7 in.)
Speling pedaal 1,0 — 6,0 mm (0,04 — 0,24 in.)
Soort vloeistof SAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
*Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N (30,5 kg, 67,4 lbf )
terwijl het hybridesysteem in werking is.
Stuurinrichting
Vrije slag Minder dan 30 mm (1,2 in.)
Banden en velgen
Volwaardig reservewiel
Ty p e A
Bandenmaat 225/65R17 102H
Bandenspanning
(Aanbevolen bandenspanning
koud)Voor 230 kPa (2,3 kg/cm2of bar, 33 psi)
Achter 230 kPa (2,3 kg/cm
2of bar, 33 psi)
Velgmaat 17 × 7J
Aanhaalmoment wielmoeren 103 Nm·(10,5 kgm·, 76 ft·lbf )
Ty p e B
Bandenmaat 225/60R18 100H
Bandenspanning
(Aanbevolen bandenspanning
koud)Voor 230 kPa (2,3 kg/cm2of bar, 33 psi)
Achter 230 kPa (2,3 kg/cm
2of bar, 33 psi)
Velgmaat 18 × 7J
Aanhaalmoment wielmoeren 103 Nm·(10,5 kgm·, 76 ft·lbf )
Ty p e C
Bandenmaat 235/55R19 101V
Bandenspanning
(Aanbevolen bandenspanning
koud)Voor 230 kPa (2,3 kg/cm2of bar, 33 psi)
Achter 230 kPa (2,3 kg/cm
2of bar, 33 psi)
Velgmaat 19 × 7 1/2J
Aanhaalmoment wielmoeren 103 Nm·(10,5 kgm·, 76 ft·lbf )
8.1 Specificaties
442

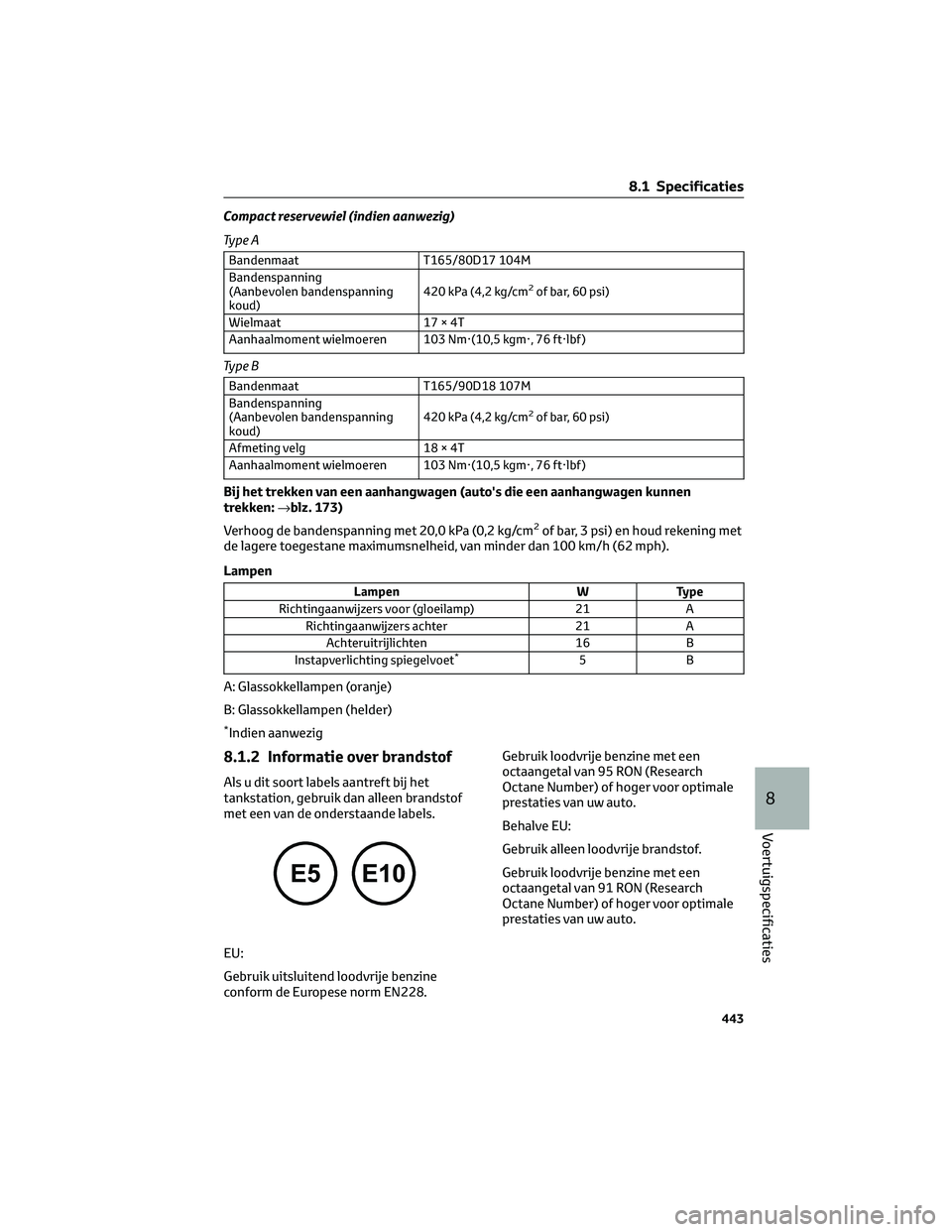

Compact reservewiel (indien aanwezig)
Ty p e A
Bandenmaat T165/80D17 104M
Bandenspanning
(Aanbevolen bandenspanning
koud)420 kPa (4,2 kg/cm
2of bar, 60 psi)
Wielmaat 17 × 4T
Aanhaalmoment wielmoeren 103 Nm·(10,5 kgm·, 76 ft·lbf )
Ty p e B
Bandenmaat T165/90D18 107M
Bandenspanning
(Aanbevolen bandenspanning
koud)420 kPa (4,2 kg/cm
2of bar, 60 psi)
Afmeting velg 18 × 4T
Aanhaalmoment wielmoeren 103 Nm·(10,5 kgm·, 76 ft·lbf )
Bij het trekken van een aanhangwagen (auto's die een aanhangwagen kunnen
trekken:→blz. 173)
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm
2of bar, 3 psi) en houd rekening met
de lagere toegestane maximumsnelheid, van minder dan 100 km/h (62 mph).
Lampen
Lampen W Type
Richtingaanwijzers voor (gloeilamp) 21 A
Richtingaanwijzers achter 21 A
Achteruitrijlichten 16 B
Instapverlichting spiegelvoet
*5B
A: Glassokkellampen (oranje)
B: Glassokkellampen (helder)
*Indien aanwezig
8.1.2 Informatie over brandstof
Als u dit soort labels aantreft bij het
tankstation, gebruik dan alleen brandstof
met een van de onderstaande labels.
EU:
Gebruik uitsluitend loodvrije benzine
conform de Europese norm EN228.Gebruik loodvrije benzine met een
octaangetal van 95 RON (Research
Octane Number) of hoger voor optimale
prestaties van uw auto.
Behalve EU:
Gebruik alleen loodvrije brandstof.
Gebruik loodvrije benzine met een
octaangetal van 91 RON (Research
Octane Number) of hoger voor optimale
prestaties van uw auto.
8.1 Specificaties
443
8
Voertuigspecificaties

Gebruik van benzine vermengd met
ethanol in een benzinemotor
Toyota staat het gebruik van benzine
vermengd met ethanol toe wanneer de
hoeveelheid ethanol maximaal 10%
bedraagt. Controleer of het octaangetal
van de benzine met ethanol aan
bovenstaande voorwaarden voldoet.
Als de motor pingelt
• Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Het kan een enkele keer voorkomen
dat u de motor licht hoort pingelen
tijdens accelereren of bij het oprijden
van een heuvel. Dit is normaal en is
geen reden tot bezorgdheid.
OPMERKING
Opmerking over de brandstofkwaliteit
• Gebruik de juiste brandstoffen. De
motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
• Gebruik geen benzine met
metaalhoudende additieven, zoals
mangaan, ijzer of lood, omdat dit
schade aan uw motor of
emissieregelsysteem kan
veroorzaken.
• Voeg geen aftermarket
metaalhoudende brandstofadditieven
toe.
• Gebruik geen methanolhoudende
benzine, zoals M15, M85 of M100.
Door methanolhoudende benzine te
gebruiken kan de motor beschadigd
raken of kunnen er storingen in
optreden.
• EU: Gebruik geen bio-
ethanolbrandstof die wordt verkocht
onder de naam E50 of E85, of
brandstof met een hoog
ethanolgehalte. Bij gebruik van deze
brandstoffen wordt het
brandstofsysteem beschadigd. Neem
OPMERKING(Vervolgd)
bij twijfel contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Buiten EU: Gebruik geen
bio-ethanolbrandstof die wordt
verkocht onder de naam E50 of E85,
of brandstof met een hoog
ethanolgehalte. Uw auto is geschikt
voor benzine met maximaal 10%
ethanol. Bij het gebruik van brandstof
met meer dan 10% ethanol (E10)
wordt het brandstofsysteem van de
auto beschadigd. Zorg ervoor dat u
brandstof tankt met de juiste
specificaties en de vereiste kwaliteit.
Neem bij twijfel contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
8.2 Persoonlijke
voorkeursinstellingen
8.2.1 Systemen met
mogelijkheden voor persoonlijke
voorkeursinstellingen
Uw auto is voorzien van verschillende
elektronische functies die naargelang uw
persoonlijke voorkeur kunnen worden
ingesteld. De instellingen van deze
functies kunnen worden gewijzigd met
behulp van het multi-informatiedisplay,
het navigatie-/multimediasysteem of bij
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Functies van de auto aanpassen aan de
persoonlijke voorkeur
Wijzigen met behulp van het
navigatie-/multimediasysteem
1. Druk op de toets MENU.
8.1 Specificaties
444

2. Selecteer “Setup” (instellingen) op
het menuscherm en selecteer
“Vehicle” (voertuig).
3. Selecteer “Vehicle Customization”
(voertuigaanpassingen).
Er kunnen verschillende instellingen
worden gewijzigd. Raadpleeg het
overzicht met instellingen die kunnen
worden gewijzigd voor meer informatie.
Wijzigen met behulp van het
multi-informatiedisplay
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel en selecteer
.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel en selecteer het
item.
3. Druk op
om de functie aan en uit
te zetten en de gewenste instelling in
te stellen.
4. Houd voor gedetailleerde instellingen
van functies die gedetailleerde
instellingen ondersteunen
om het
instelscherm weer te geven.
De methode voor het instellen van
gedetailleerde instellingen is voor elk
scherm verschillend. Raadpleeg de
helpfunctie die op het scherm wordt
weergegeven.
Druk op
om naar het vorige
scherm te gaan of om het
instelscherm te verlaten.Aanpassen aan persoonlijke voorkeur
met behulp van het
navigatie-/multimediasysteem
Breng de auto op een veilige plaats tot
stilstand, activeer de parkeerrem en zet
de selectiehendel in stand P. Laat tijdens
het aanpassen aan de persoonlijke
voorkeur van de opties ook het
hybridesysteem in werking, om te
voorkomen dat de 12V-accu ontladen
raakt.
WAARSCHUWING!
Tijdens het aanpassen van de
persoonlijke voorkeursinstellingen
Zorg dat de auto geparkeerd staat op
een plaats met voldoende ventilatie,
aangezien het hybridesysteem tijdens
het instellen moet draaien. In een
afgesloten ruimte, zoals een garage,
kunnen uitlaatgassen die het
schadelijke koolmonoxide (CO)
bevatten, zich ophopen en in de auto
terechtkomen. Dit kan leiden tot de
dood of zeer schadelijk zijn voor de
gezondheid.
OPMERKING
Tijdens het aanpassen van de
persoonlijke voorkeursinstellingen
Zorg ervoor dat het hybridesysteem
tijdens het instellen draait, om te
voorkomen dat de 12V-accu ontladen
raakt.
8.2 Persoonlijke voorkeursinstellingen
445
8
Voertuigspecificaties

Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen
Sommige voorkeursinstellingen zijn van invloed op de instellingen van andere functies.
Neem voor meer informatie contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
AAuto's met navigatiesysteem of multimediasysteem: Instellingen die u met het
scherm van het navigatiesysteem of multimediasysteem kunt wijzigen
BInstellingen die u met behulp van het multi-informatiedisplay kunt wijzigen
CInstellingen die door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige kunnen worden gewijzigd
Definitie van symbolen: O = beschikbaar, – = niet beschikbaar
Alarm
*(→blz. 74)
FunctieStandaardinstel-
lingPersoonlijke
voorkeursinstel-
lingABC
Aanpassen van de gevoelig-
heid van de inbraaksensor
wanneer een ruit is geopend
*Standaard Bijna leeg – – O
Schakelt het alarm uit wan-
neer de portieren worden
ontgrendeld met de mecha-
nische sleutelUit Aan – – O
*Indien aanwezig
Meters, tellers en multi-informatiedisplay (→blz. 86, blz. 90, blz. 95)
Functie*1Standaardin-
stellingPersoonlijke
voorkeursinstel-
lingABC
Klok (instellen tijd) — — O O*2–
Klok (displaytype)
*312-uurs weer-
gave24-uurs weer-
gaveOO*2–
Taal
*3“English” (En-
gels)Behalve Engels*4–O–
Eenheden
*3km (l/100 km)km (km/liter)
–O–
mijlen (MPG)*5
Weergave snelheidsmeter*6Analoog Digitaal – O –
EV-controlelampje Aan Uit – O –
“ECO Guidance” (ECO advies) Aan Uit – O –
“Fuel Economy”
(brandstofverbruik)“Total Average”
(totaalgem.)“Trip Average”
(reisgemid.)
–O–
“Tank Average”
(gem. verbr.)
Audiosysteemgekoppeld dis-
play
*5Aan Uit – O –
Energiemonitor Aan Uit – O –
Display AWD-systeem
*7Aan Uit – O –
Type rij-informatie Trip (rit) Total (totaal) – O –
8.2 Persoonlijke voorkeursinstellingen
446

Functie*1Standaardin-
stellingPersoonlijke
voorkeursinstel-
lingABC
Rij-informatie-items (eerste
item)AfstandGemiddelde rij-
snelheid
–O–
Totale tijd
Rij-informatie-items (tweede
item)Totale tijdGemiddelde rij-
snelheid
–O–
Afstand
“Trip Summary”
(overzicht rit)“ECO Guidance”
(begeleiding mi-
lieubewust be-
dienen gaspe-
daal)“Drive Info” (rij-
informatie)–O–
Pop-updisplay Aan Uit – O –
Multi-informatiedisplay uit Uit Aan – O –
Herinneringsfunctie achter-
stoelAan Uit – O –
Comfortvoorzieningen (sug-
gestiefunctie)AanAan (bij stil-
staande auto)
O–O
Uit
*1Voor meer informatie over elke functie:→blz. 101
*2Alleen auto's zonder navigatiesysteem of multimediasysteem
*3De standaardinstelling verschilt per land.
*4De beschikbare talen kunnen per regio verschillend zijn.
*5Indien aanwezig
*6Alleen auto's met 7 inch display
*7AWD-uitvoeringen
8.2 Persoonlijke voorkeursinstellingen
447
8
Voertuigspecificaties

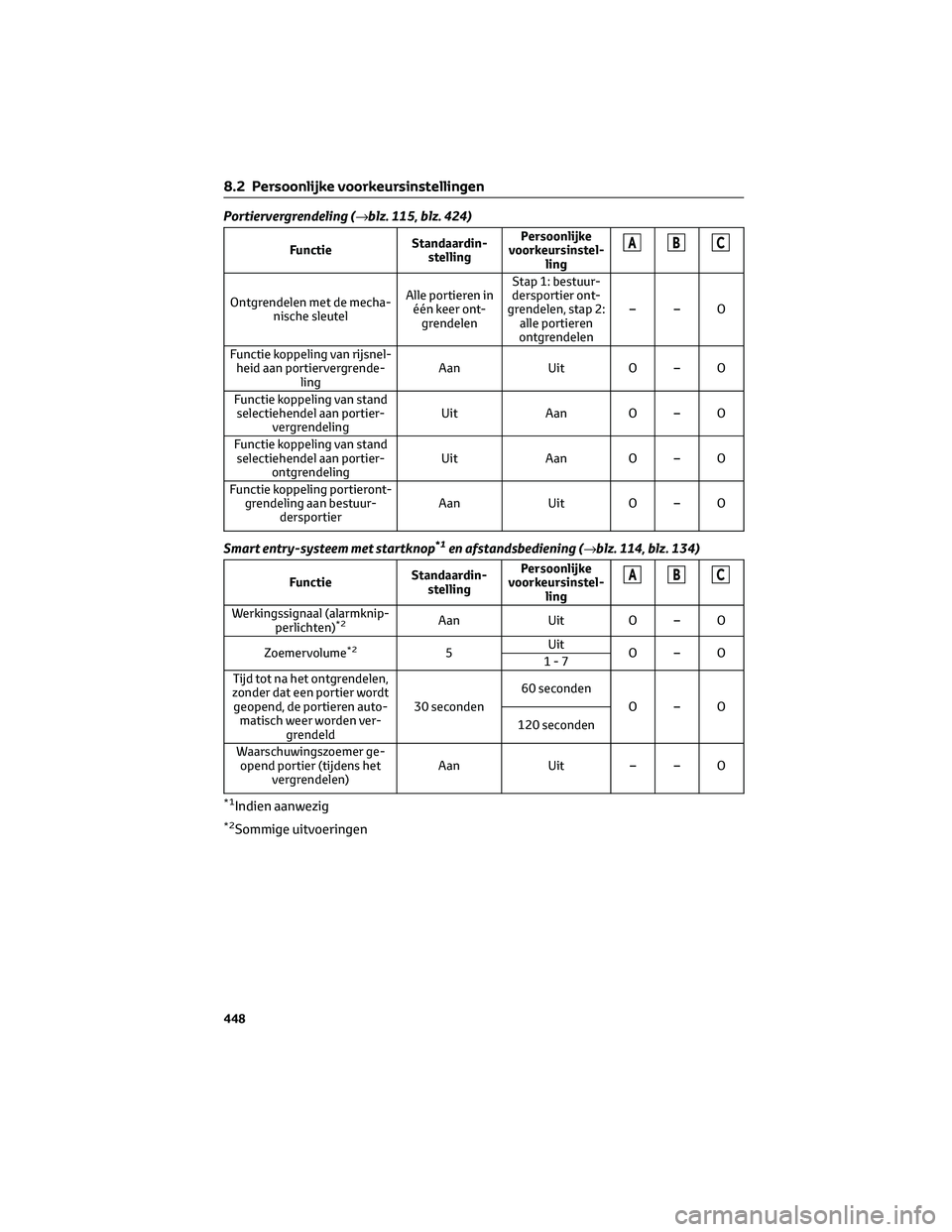

Portiervergrendeling (→blz. 115, blz. 424)
FunctieStandaardin-
stellingPersoonlijke
voorkeursinstel-
lingABC
Ontgrendelen met de mecha-
nische sleutelAlle portieren in
één keer ont-
grendelenStap 1: bestuur-
dersportier ont-
grendelen, stap 2:
alle portieren
ontgrendelen––O
Functie koppeling van rijsnel-
heid aan portiervergrende-
lingAan Uit O – O
Functie koppeling van stand
selectiehendel aan portier-
vergrendelingUit Aan O – O
Functie koppeling van stand
selectiehendel aan portier-
ontgrendelingUit Aan O – O
Functie koppeling portieront-
grendeling aan bestuur-
dersportierAan Uit O – O
Smart entry-systeem met startknop*1en afstandsbediening (→blz. 114, blz. 134)
FunctieStandaardin-
stellingPersoonlijke
voorkeursinstel-
lingABC
Werkingssignaal (alarmknip-
perlichten)*2Aan Uit O – O
Zoemervolume
*25Uit
O–O
1-7
Tijd tot na het ontgrendelen,
zonder dat een portier wordt
geopend, de portieren auto-
matisch weer worden ver-
grendeld30 seconden60 seconden
O–O
120 seconden
Waarschuwingszoemer ge-
opend portier (tijdens het
vergrendelen)Aan Uit – – O
*1Indien aanwezig
*2Sommige uitvoeringen
8.2 Persoonlijke voorkeursinstellingen
448
