TOYOTA RAV4 2023 Betriebsanleitungen (in German)

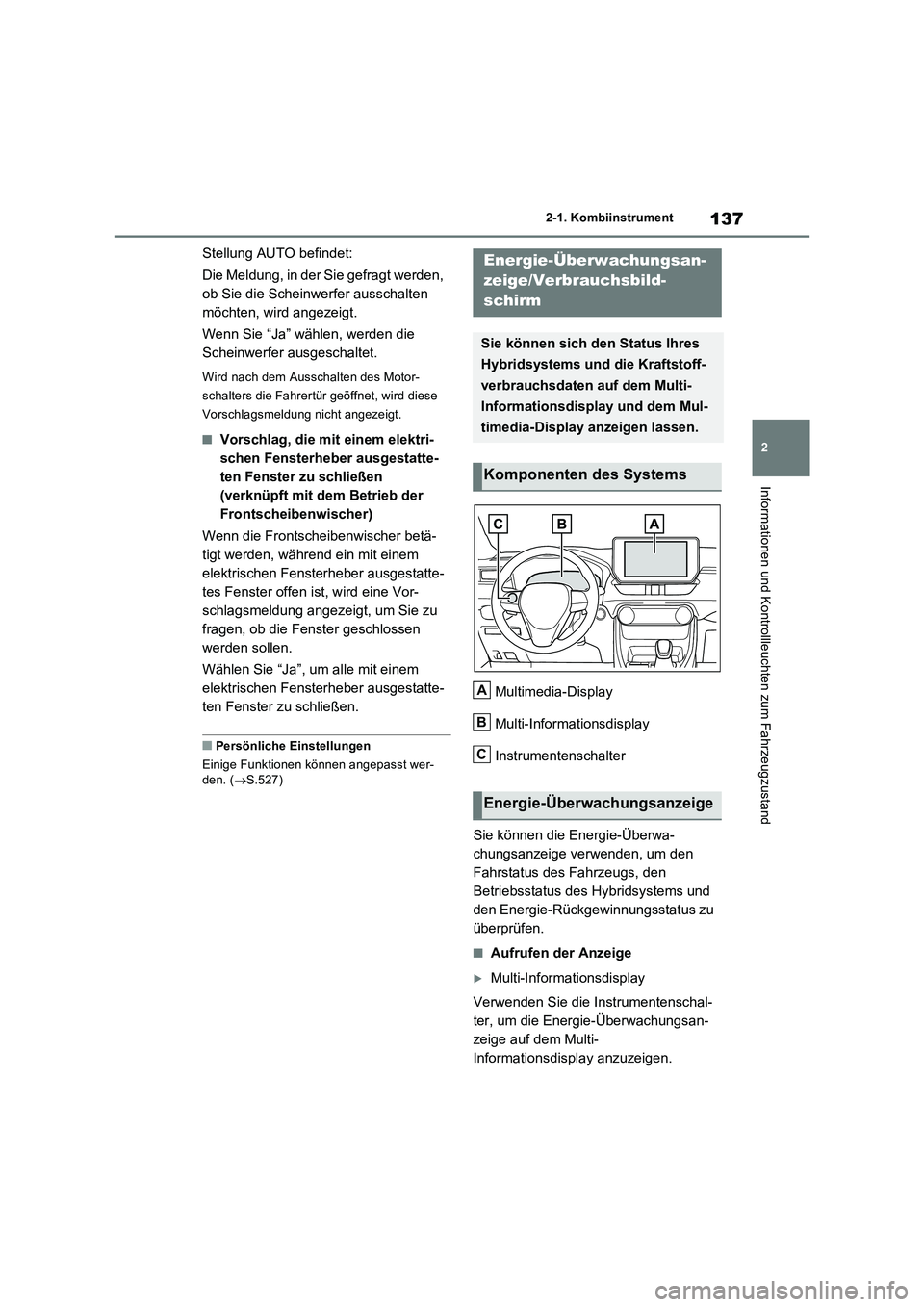

137
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Stellung AUTO befindet:
Die Meldung, in der Sie gefragt werden,
ob Sie die Scheinwerfer ausschalten
möchten, wird angezeigt.
Wenn Sie “Ja” wählen, werden die
Scheinwerfer ausgeschaltet.
Wird nach dem Ausschalten des Motor-
schalters die Fahrertür geöffnet, wird diese
Vorschlagsmeldung nicht angezeigt.
■Vorschlag, die mit einem elektri-
schen Fensterheber ausgestatte-
ten Fenster zu schließen
(verknüpft mit dem Betrieb der
Frontscheibenwischer)
Wenn die Frontscheibenwischer betä-
tigt werden, während ein mit einem
elektrischen Fensterheber ausgestatte-
tes Fenster offen ist, wird eine Vor-
schlagsmeldung angezeigt, um Sie zu
fragen, ob die Fenster geschlossen
werden sollen.
Wählen Sie “Ja”, um alle mit einem
elektrischen Fensterheber ausgestatte-
ten Fenster zu schließen.
■Persönliche Einstellungen
Einige Funktionen können angepasst wer-
den. (S.527)
Multimedia-Display
Multi-Informationsdisplay
Instrumentenschalter
Sie können die Energie-Überwa-
chungsanzeige verwenden, um den
Fahrstatus des Fahrzeugs, den
Betriebsstatus des Hybridsystems und
den Energie-Rückgewinnungsstatus zu
überprüfen.
■Aufrufen der Anzeige
Multi-Informationsdisplay
Verwenden Sie die Instrumentenschal-
ter, um die Energie-Überwachungsan-
zeige auf dem Multi-
Informationsdisplay anzuzeigen.
Energie-Überwachungsan-
zeige/Verbrauchsbild-
schirm
Sie können sich den Status Ihres
Hybridsystems und die Kraftstoff-
verbrauchsdaten auf dem Multi-
Informationsdisplay und dem Mul-
timedia-Display anzeigen lassen.
Komponenten des Systems
Energie-Überwachungsanzeige
A
B
C

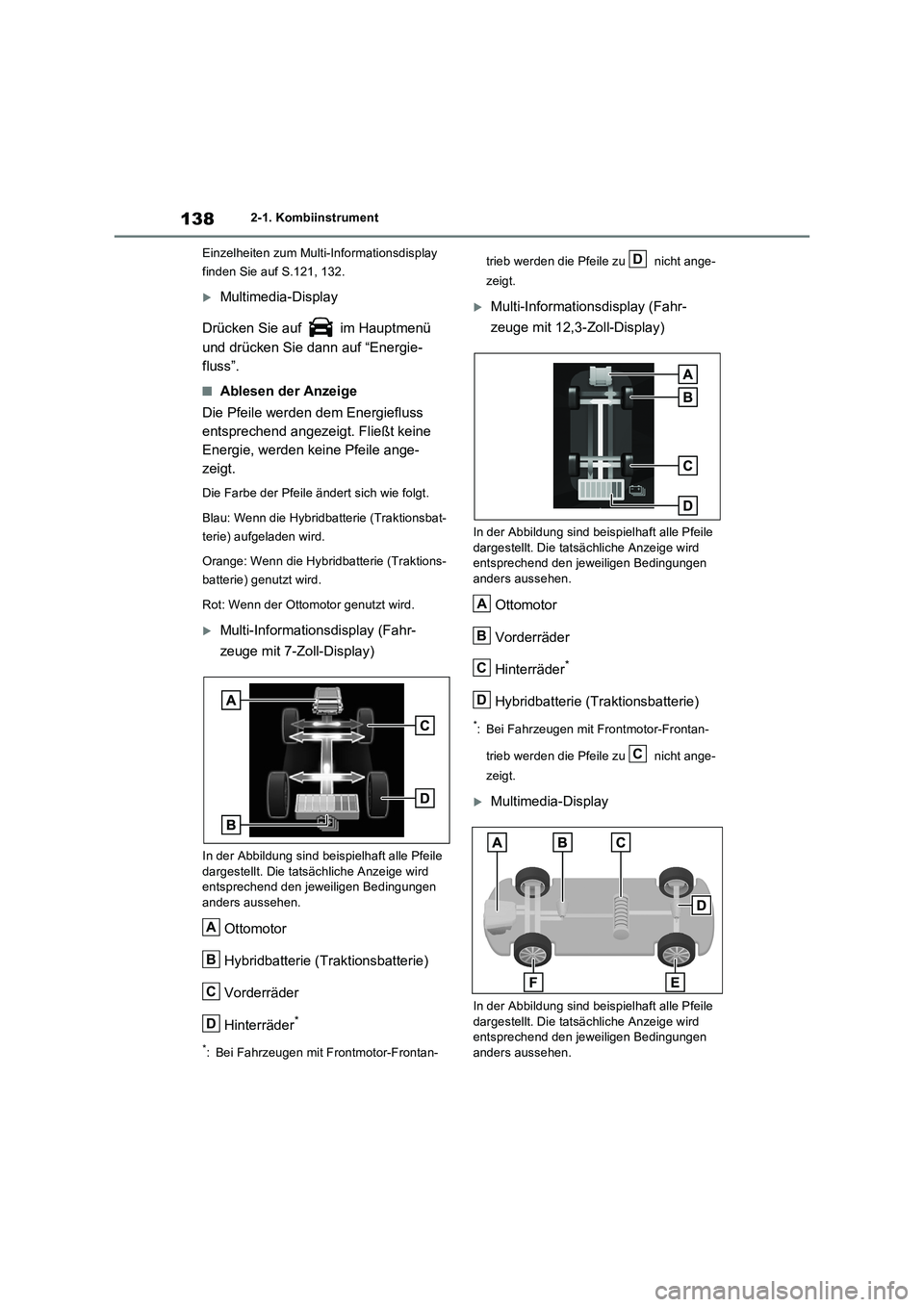

1382-1. Kombiinstrument
Einzelheiten zum Multi-Informationsdisplay
finden Sie auf S.121, 132.
Multimedia-Display
Drücken Sie auf im Hauptmenü
und drücken Sie dann auf “Energie-
fluss”.
■Ablesen der Anzeige
Die Pfeile werden dem Energiefluss
entsprechend angezeigt. Fließt keine
Energie, werden keine Pfeile ange-
zeigt.
Die Farbe der Pfeile ändert sich wie folgt.
Blau: Wenn die Hybridbatterie (Traktionsbat-
terie) aufgeladen wird.
Orange: Wenn die Hybridbatterie (Traktions-
batterie) genutzt wird.
Rot: Wenn der Ottomotor genutzt wird.
Multi-Informationsdisplay (Fahr-
zeuge mit 7-Zoll-Display)
In der Abbildung sind beispielhaft alle Pfeile
dargestellt. Die tatsächliche Anzeige wird
entsprechend den jeweiligen Bedingungen
anders aussehen.
Ottomotor
Hybridbatterie (Traktionsbatterie)
Vorderräder
Hinterräder
*
*: Bei Fahrzeugen mit Frontmotor-Frontan-trieb werden die Pfeile zu nicht ange-
zeigt.
Multi-Informationsdisplay (Fahr-
zeuge mit 12,3-Zoll-Display)
In der Abbildung sind beispielhaft alle Pfeile
dargestellt. Die tatsächliche Anzeige wird
entsprechend den jeweiligen Bedingungen
anders aussehen.
Ottomotor
Vorderräder
Hinterräder
*
Hybridbatterie (Traktionsbatterie)
*: Bei Fahrzeugen mit Frontmotor-Frontan-
trieb werden die Pfeile zu nicht ange-
zeigt.
Multimedia-Display
In der Abbildung sind beispielhaft alle Pfeile
dargestellt. Die tatsächliche Anzeige wird
entsprechend den jeweiligen Bedingungen
anders aussehen.
A
B
C
D
D
A
B
C
D
C

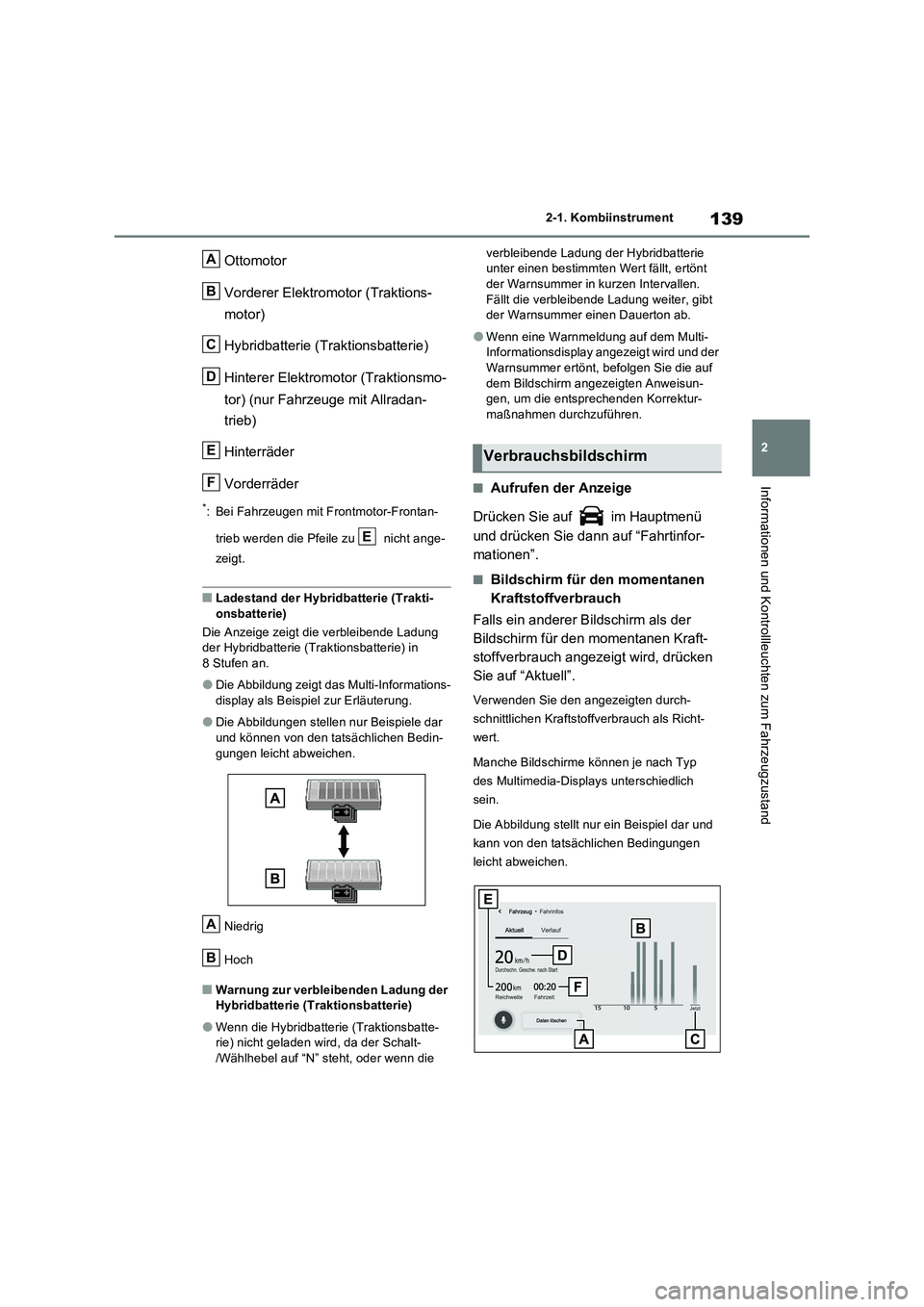

139
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Ottomotor
Vorderer Elektromotor (Traktions-
motor)
Hybridbatterie (Traktionsbatterie)
Hinterer Elektromotor (Traktionsmo-
tor) (nur Fahrzeuge mit Allradan-
trieb)
Hinterräder
Vorderräder
*: Bei Fahrzeugen mit Frontmotor-Frontan-
trieb werden die Pfeile zu nicht ange-
zeigt.
■Ladestand der Hybridbatterie (Trakti-
onsbatterie)
Die Anzeige zeigt die verbleibende Ladung
der Hybridbatterie (Traktionsbatterie) in
8 Stufen an.
●Die Abbildung zeigt das Multi-Informations-
display als Beispiel zur Erläuterung.
●Die Abbildungen stellen nur Beispiele dar
und können von den tatsächlichen Bedin-
gungen leicht abweichen.
Niedrig
Hoch
■Warnung zur verbleibenden Ladung der
Hybridbatterie (Traktionsbatterie)
●Wenn die Hybridbatterie (Traktionsbatte-
rie) nicht geladen wird, da der Schalt-
/Wählhebel auf “N” steht, oder wenn die verbleibende Ladung der Hybridbatterie
unter einen bestimmten Wert fällt, ertönt
der Warnsummer in kurzen Intervallen.
Fällt die verbleibende Ladung weiter, gibt
der Warnsummer einen Dauerton ab.
●Wenn eine Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird und der
Warnsummer ertönt, befolgen Sie die auf
dem Bildschirm angezeigten Anweisun-
gen, um die entsprechenden Korrektur-
maßnahmen durchzuführen.
■Aufrufen der Anzeige
Drücken Sie auf im Hauptmenü
und drücken Sie dann auf “Fahrtinfor-
mationen”.
■Bildschirm für den momentanen
Kraftstoffverbrauch
Falls ein anderer Bildschirm als der
Bildschirm für den momentanen Kraft-
stoffverbrauch angezeigt wird, drücken
Sie auf “Aktuell”.
Verwenden Sie den angezeigten durch-
schnittlichen Kraftstoffverbrauch als Richt-
wert.
Manche Bildschirme können je nach Typ
des Multimedia-Displays unterschiedlich
sein.
Die Abbildung stellt nur ein Beispiel dar und
kann von den tatsächlichen Bedingungen
leicht abweichen.
A
B
C
D
E
F
E
A
B
Verbrauchsbildschirm

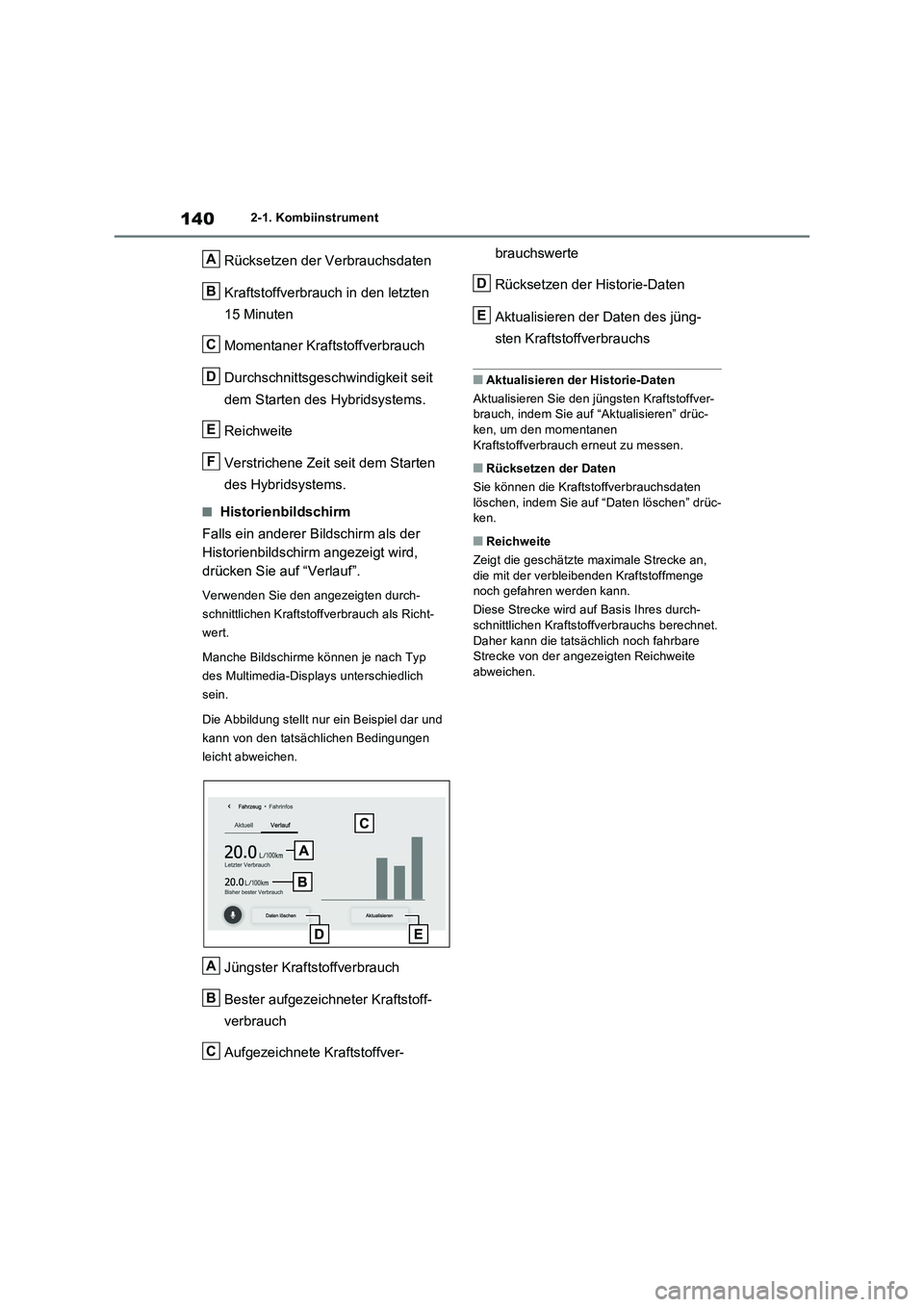

1402-1. Kombiinstrument
Rücksetzen der Verbrauchsdaten
Kraftstoffverbrauch in den letzten
15 Minuten
Momentaner Kraftstoffverbrauch
Durchschnittsgeschwindigkeit seit
dem Starten des Hybridsystems.
Reichweite
Verstrichene Zeit seit dem Starten
des Hybridsystems.
■Historienbildschirm
Falls ein anderer Bildschirm als der
Historienbildschirm angezeigt wird,
drücken Sie auf “Verlauf”.
Verwenden Sie den angezeigten durch-
schnittlichen Kraftstoffverbrauch als Richt-
wert.
Manche Bildschirme können je nach Typ
des Multimedia-Displays unterschiedlich
sein.
Die Abbildung stellt nur ein Beispiel dar und
kann von den tatsächlichen Bedingungen
leicht abweichen.
Jüngster Kraftstoffverbrauch
Bester aufgezeichneter Kraftstoff-
verbrauch
Aufgezeichnete Kraftstoffver-brauchswerte
Rücksetzen der Historie-Daten
Aktualisieren der Daten des jüng-
sten Kraftstoffverbrauchs
■Aktualisieren der Historie-Daten
Aktualisieren Sie den jüngsten Kraftstoffver-
brauch, indem Sie auf “Aktualisieren” drüc-
ken, um den momentanen
Kraftstoffverbrauch erneut zu messen.
■Rücksetzen der Daten
Sie können die Kraftstoffverbrauchsdaten
löschen, indem Sie auf “Daten löschen” drüc-
ken.
■Reichweite
Zeigt die geschätzte maximale Strecke an,
die mit der verbleibenden Kraftstoffmenge
noch gefahren werden kann.
Diese Strecke wird auf Basis Ihres durch-
schnittlichen Kraftstoffverbrauchs berechnet.
Daher kann die tatsächlich noch fahrbare
Strecke von der angezeigten Reichweite
abweichen.
A
B
C
D
E
F
A
B
C
D
E

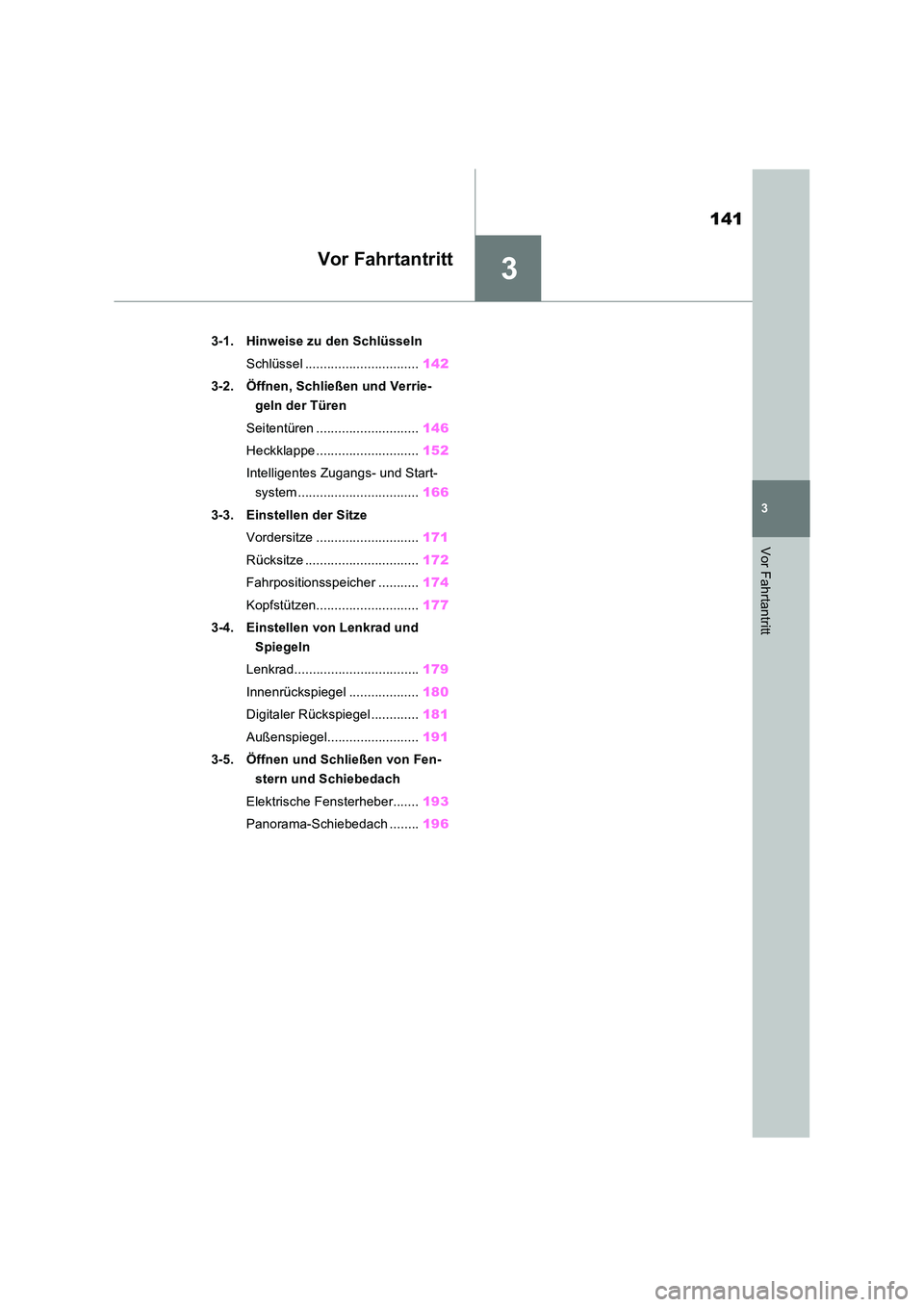

3
141
3
Vor Fahrtantritt
Vor Fahrtantritt
3-1. Hinweise zu den Schlüsseln
Schlüssel ............................... 142
3-2. Öffnen, Schließen und Verrie-
geln der Türen
Seitentüren ............................ 146
Heckklappe ............................ 152
Intelligentes Zugangs- und Start-
system ................................. 166
3-3. Einstellen der Sitze
Vordersitze ............................ 171
Rücksitze ............................... 172
Fahrpositionsspeicher ........... 174
Kopfstützen............................ 177
3-4. Einstellen von Lenkrad und
Spiegeln
Lenkrad.................................. 179
Innenrückspiegel ................... 180
Digitaler Rückspiegel ............. 181
Außenspiegel......................... 191
3-5. Öffnen und Schließen von Fen-
stern und Schiebedach
Elektrische Fensterheber....... 193
Panorama-Schiebedach ........ 196

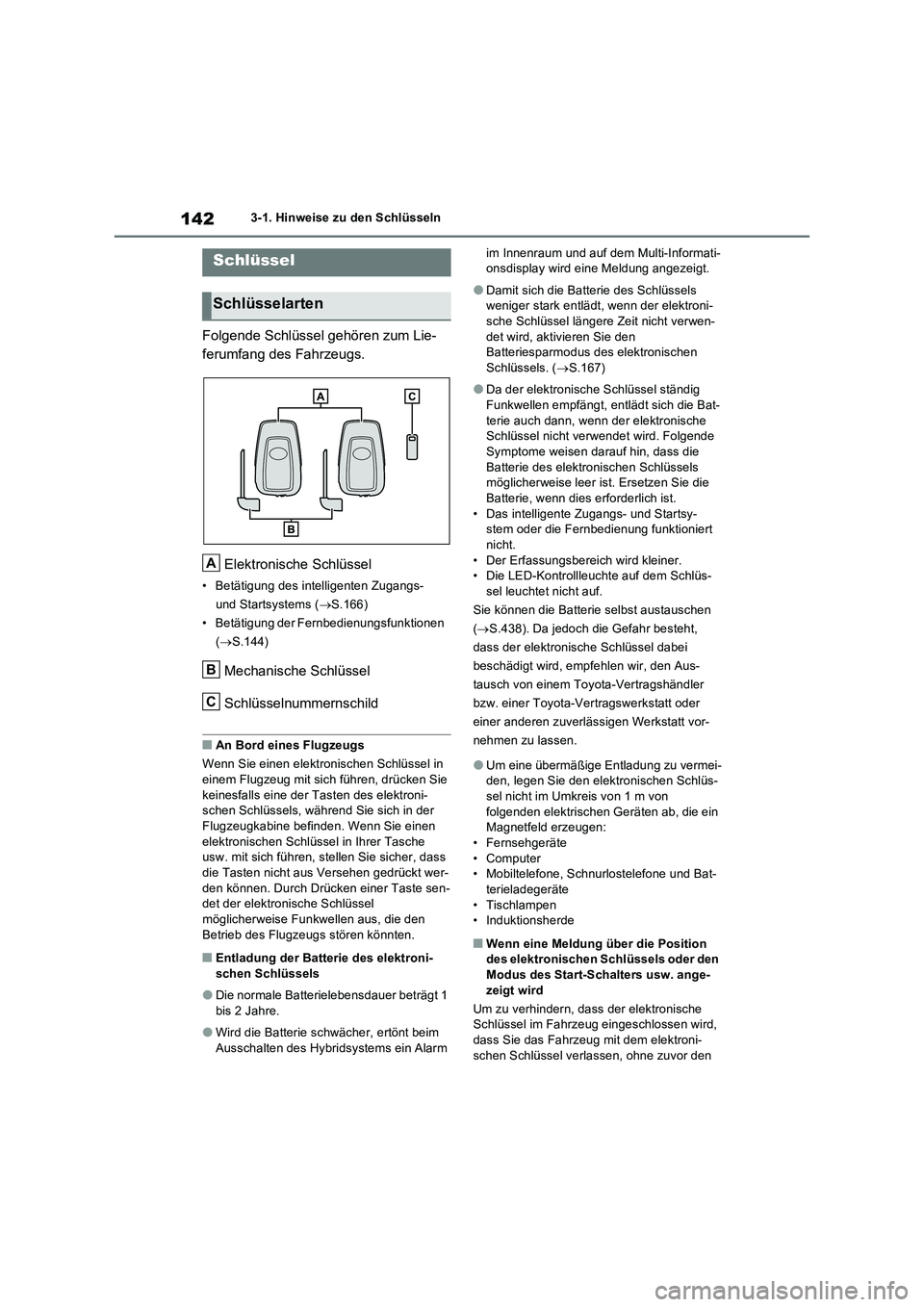

1423-1. Hinweise zu den Schlüsseln
3-1.Hin weis e zu den Sch lüs seln
Folgende Schlüssel gehören zum Lie-
ferumfang des Fahrzeugs.
Elektronische Schlüssel
• Betätigung des intelligenten Zugangs-
und Startsystems (S.166)
• Betätigung der Fernbedienungsfunktionen
(S.144)
Mechanische Schlüssel
Schlüsselnummernschild
■An Bord eines Flugzeugs
Wenn Sie einen elektronischen Schlüssel in
einem Flugzeug mit sich führen, drücken Sie
keinesfalls eine der Tasten des elektroni-
schen Schlüssels, während Sie sich in der
Flugzeugkabine befinden. Wenn Sie einen
elektronischen Schlüssel in Ihrer Tasche
usw. mit sich führen, stellen Sie sicher, dass
die Tasten nicht aus Versehen gedrückt wer-
den können. Durch Drücken einer Taste sen-
det der elektronische Schlüssel
möglicherweise Funkwellen aus, die den
Betrieb des Flugzeugs stören könnten.
■Entladung der Batterie des elektroni-
schen Schlüssels
●Die normale Batterielebensdauer beträgt 1
bis 2 Jahre.
●Wird die Batterie schwächer, ertönt beim
Ausschalten des Hybridsystems ein Alarm im Innenraum und auf dem Multi-Informati-
onsdisplay wird eine Meldung angezeigt.
●Damit sich die Batterie des Schlüssels
weniger stark entlädt, wenn der elektroni-
sche Schlüssel längere Zeit nicht verwen-
det wird, aktivieren Sie den
Batteriesparmodus des elektronischen
Schlüssels. (S.167)
●Da der elektronische Schlüssel ständig
Funkwellen empfängt, entlädt sich die Bat-
terie auch dann, wenn der elektronische
Schlüssel nicht verwendet wird. Folgende
Symptome weisen darauf hin, dass die
Batterie des elektronischen Schlüssels
möglicherweise leer ist. Ersetzen Sie die
Batterie, wenn dies erforderlich ist.
• Das intelligente Zugangs- und Startsy-
stem oder die Fernbedienung funktioniert
nicht.
• Der Erfassungsbereich wird kleiner.
• Die LED-Kontrollleuchte auf dem Schlüs-
sel leuchtet nicht auf.
Sie können die Batterie selbst austauschen
(S.438). Da jedoch die Gefahr besteht,
dass der elektronische Schlüssel dabei
beschädigt wird, empfehlen wir, den Aus-
tausch von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt vor-
nehmen zu lassen.
●Um eine übermäßige Entladung zu vermei-
den, legen Sie den elektronischen Schlüs-
sel nicht im Umkreis von 1 m von
folgenden elektrischen Geräten ab, die ein
Magnetfeld erzeugen:
• Fernsehgeräte
• Computer
• Mobiltelefone, Schnurlostelefone und Bat-
terieladegeräte
• Tischlampen
• Induktionsherde
■Wenn eine Meldung über die Position
des elektronischen Schlüssels oder den
Modus des Start-Schalters usw. ange-
zeigt wird
Um zu verhindern, dass der elektronische
Schlüssel im Fahrzeug eingeschlossen wird,
dass Sie das Fahrzeug mit dem elektroni-
schen Schlüssel verlassen, ohne zuvor den
Schlüssel
Schlüsselarten
A
B
C

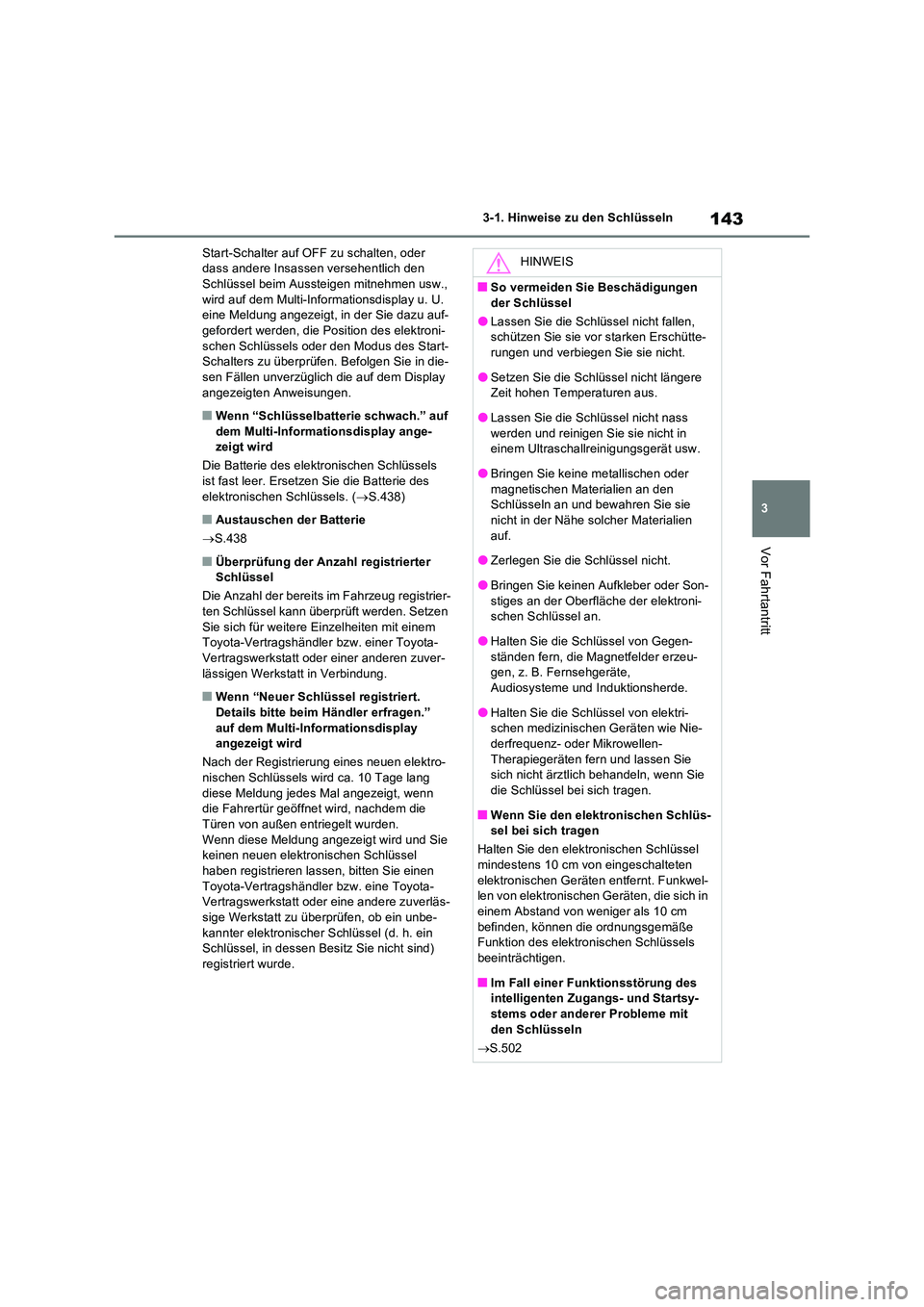

143
3
3-1. Hinweise zu den Schlüsseln
Vor Fahrtantritt
Start-Schalter auf OFF zu schalten, oder dass andere Insassen versehentlich den Schlüssel beim Aussteigen mitnehmen usw.,
wird auf dem Multi-Informationsdisplay u. U. eine Meldung angezeigt, in der Sie dazu auf-gefordert werden, die Position des elektroni-
schen Schlüssels oder den Modus des Start- Schalters zu überprüfen. Befolgen Sie in die-sen Fällen unverzüglich die auf dem Display
angezeigten Anweisungen.
■Wenn “Schlüsselbatterie schwach.” auf dem Multi-Informationsdisplay ange-zeigt wird
Die Batterie des elektronischen Schlüssels
ist fast leer. Ersetzen Sie die Batterie des elektronischen Schlüssels. ( S.438)
■Austauschen der Batterie
 S.438
■Überprüfung der Anzahl registrierter Schlüssel
Die Anzahl der bereits im Fahrzeug registrier-
ten Schlüssel kann überprüft werden. Setzen Sie sich für weitere Einzelheiten mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver- lässigen Werkstatt in Verbindung.
■Wenn “Neuer Schlüssel registriert. Details bitte beim Händler erfragen.”
auf dem Multi-Informationsdisplay angezeigt wird
Nach der Registrierung eines neuen elektro- nischen Schlüssels wird ca. 10 Tage lang
diese Meldung jedes Mal angezeigt, wenn die Fahrertür geöffnet wird, nachdem die Türen von außen entriegelt wurden.
Wenn diese Meldung angezeigt wird und Sie keinen neuen elektronischen Schlüssel haben registrieren lassen, bitten Sie einen
Toyota-Vertragshändler bzw. eine Toyota- Vertragswerkstatt oder eine andere zuverläs-sige Werkstatt zu überprüfen, ob ein unbe-
kannter elektronischer Schlüssel (d. h. ein Schlüssel, in dessen Besitz Sie nicht sind) registriert wurde.
HINWEIS
■So vermeiden Sie Beschädigungen
der Schlüssel
●Lassen Sie die Schlüssel nicht fallen, schützen Sie sie vor starken Erschütte-rungen und verbiegen Sie sie nicht.
●Setzen Sie die Schlüssel nicht längere Zeit hohen Temperaturen aus.
●Lassen Sie die Schlüssel nicht nass
werden und reinigen Sie sie nicht in einem Ultraschallreinigungsgerät usw.
●Bringen Sie keine metallischen oder
magnetischen Materialien an den Schlüsseln an und bewahren Sie sie nicht in der Nähe solcher Materialien
auf.
●Zerlegen Sie die Schlüssel nicht.
●Bringen Sie keinen Aufkleber oder Son-
stiges an der Oberfläche der elektroni- schen Schlüssel an.
●Halten Sie die Schlüssel von Gegen-
ständen fern, die Magnetfelder erzeu- gen, z. B. Fernsehgeräte, Audiosysteme und Induktionsherde.
●Halten Sie die Schlüssel von elektri-schen medizinischen Geräten wie Nie-
derfrequenz- oder Mikrowellen- Therapiegeräten fern und lassen Sie sich nicht ärztlich behandeln, wenn Sie
die Schlüssel bei sich tragen.
■Wenn Sie den elektronischen Schlüs- sel bei sich tragen
Halten Sie den elektronischen Schlüssel
mindestens 10 cm von eingeschalteten elektronischen Geräten entfernt. Funkwel-len von elektronischen Geräten, die sich in
einem Abstand von weniger als 10 cm befinden, können die ordnungsgemäße Funktion des elektronischen Schlüssels
beeinträchtigen.
■Im Fall einer Funktionsstörung des intelligenten Zugangs- und Startsy-
stems oder anderer Probleme mit den Schlüsseln
 S.502

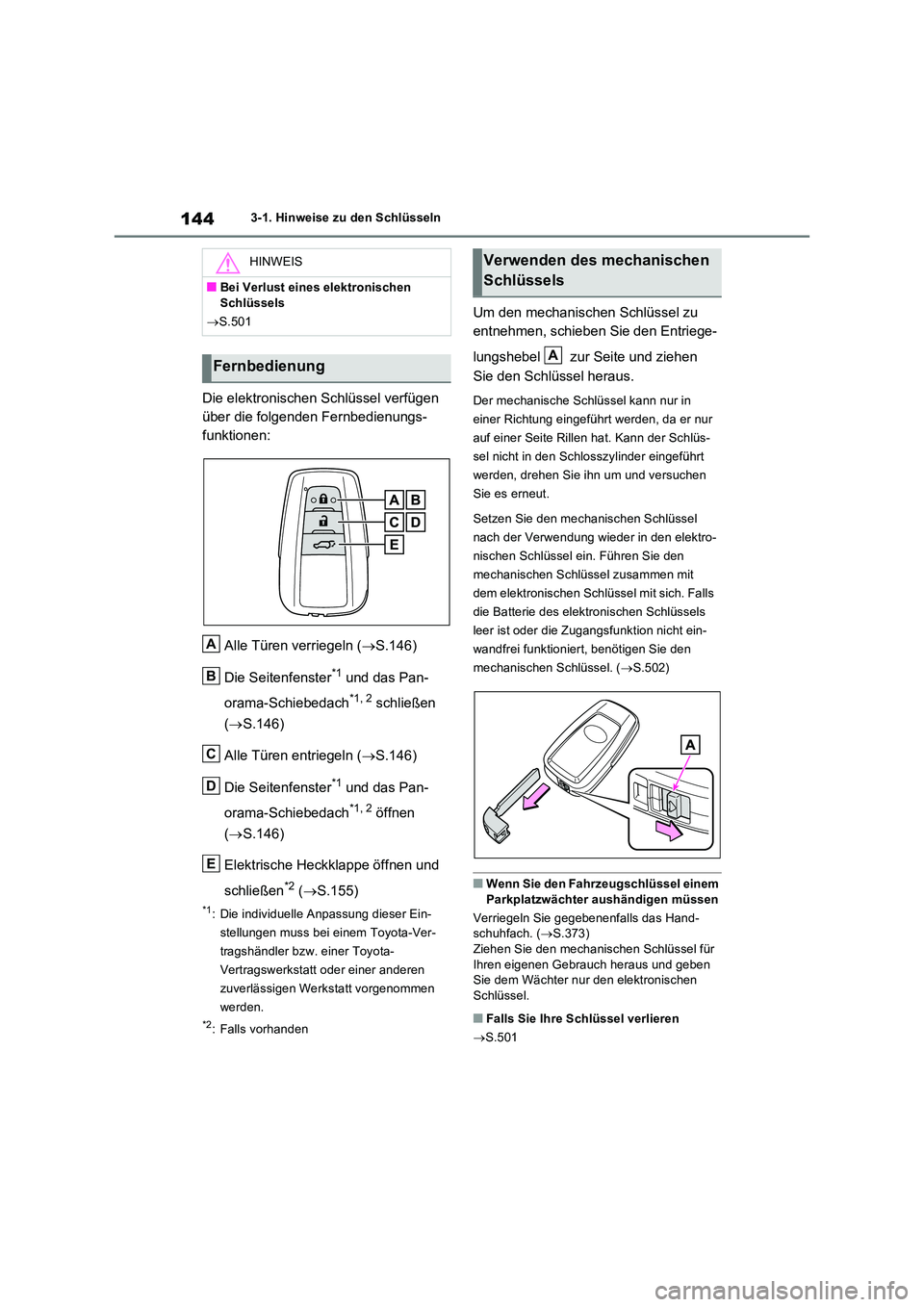

1443-1. Hinweise zu den Schlüsseln
Die elektronischen Schlüssel verfügen
über die folgenden Fernbedienungs-
funktionen:
Alle Türen verriegeln ( S.146)
Die Seitenfenster*1 und das Pan-
orama-Schiebedach*1, 2 schließen
( S.146)
Alle Türen entriegeln ( S.146)
Die Seitenfenster*1 und das Pan-
orama-Schiebedach*1, 2 öffnen
( S.146)
Elektrische Heckklappe öffnen und
schließen*2 ( S.155)
*1: Die individuelle Anpassung dieser Ein-
stellungen muss bei einem Toyota-Ver-
tragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt vorgenommen
werden.
*2: Falls vorhanden
Um den mechanischen Schlüssel zu
entnehmen, schieben Sie den Entriege-
lungshebel zur Seite und ziehen
Sie den Schlüssel heraus.
Der mechanische Schlüssel kann nur in
einer Richtung eingeführt werden, da er nur
auf einer Seite Rillen hat. Kann der Schlüs-
sel nicht in den Schlosszylinder eingeführt
werden, drehen Sie ihn um und versuchen
Sie es erneut.
Setzen Sie den mechanischen Schlüssel
nach der Verwendung wieder in den elektro-
nischen Schlüssel ein. Führen Sie den
mechanischen Schlüssel zusammen mit
dem elektronischen Schlüssel mit sich. Falls
die Batterie des elektronischen Schlüssels
leer ist oder die Zugangsfunktion nicht ein-
wandfrei funktioniert, benötigen Sie den
mechanischen Schlüssel. ( S.502)
■Wenn Sie den Fahrzeugschlüssel einem
Parkplatzwächter aushändigen müssen
Verriegeln Sie gegebenenfalls das Hand- schuhfach. ( S.373) Ziehen Sie den mechanischen Schlüssel für
Ihren eigenen Gebrauch heraus und geben Sie dem Wächter nur den elektronischen Schlüssel.
■Falls Sie Ihre Schlüssel verlieren
 S.501
HINWEIS
■Bei Verlust eines elektronischen
Schlüssels
 S.501
Fernbedienung
A
B
C
D
E
Verwenden des mechanischen
Schlüssels
A

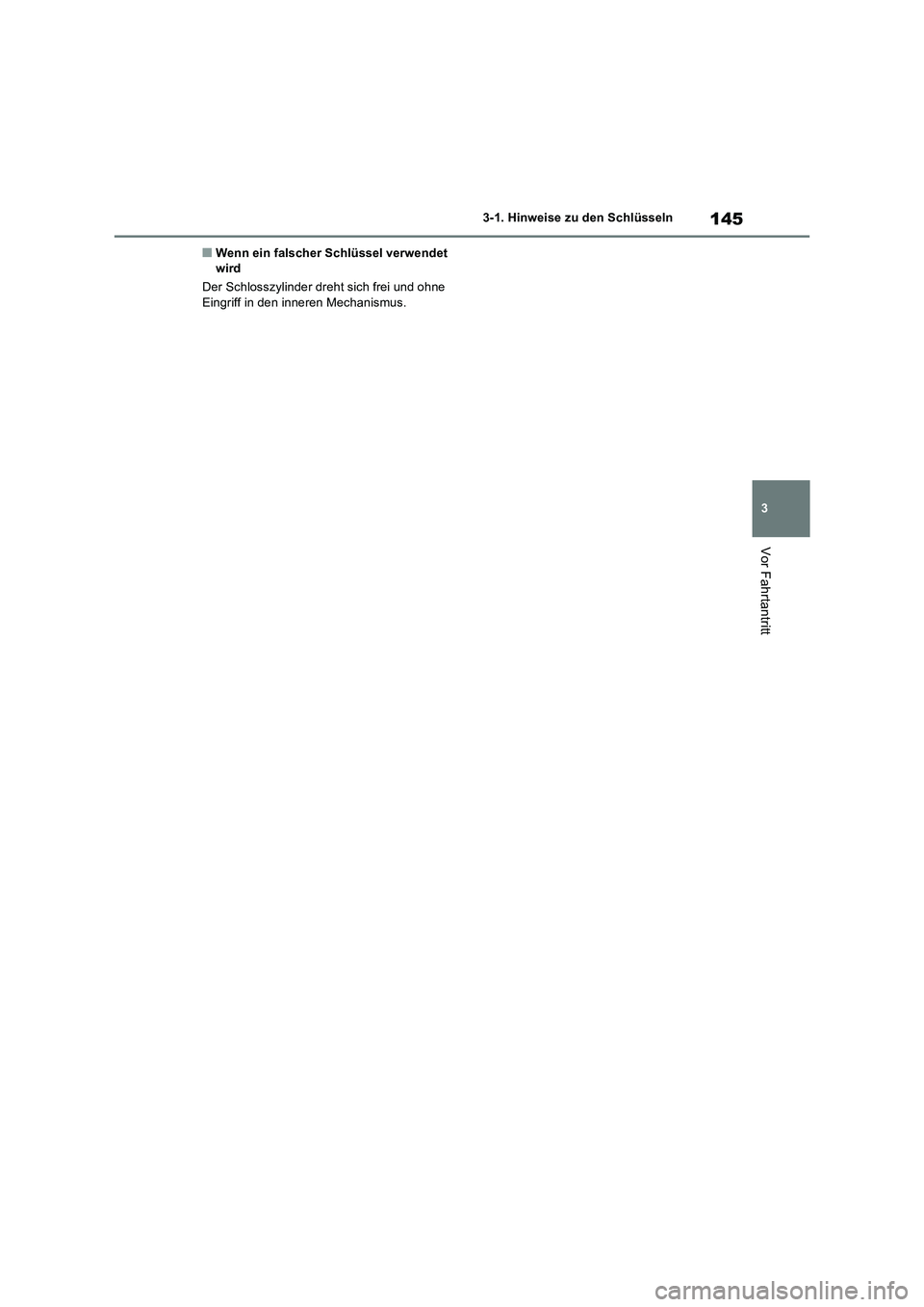

145
3 3-1. Hinweise zu den Schlüsseln
Vor Fahrtantritt
■Wenn ein falscher Schlüssel verwendet
wird
Der Schlosszylinder dreht sich frei und ohne
Eingriff in den inneren Mechanismus.

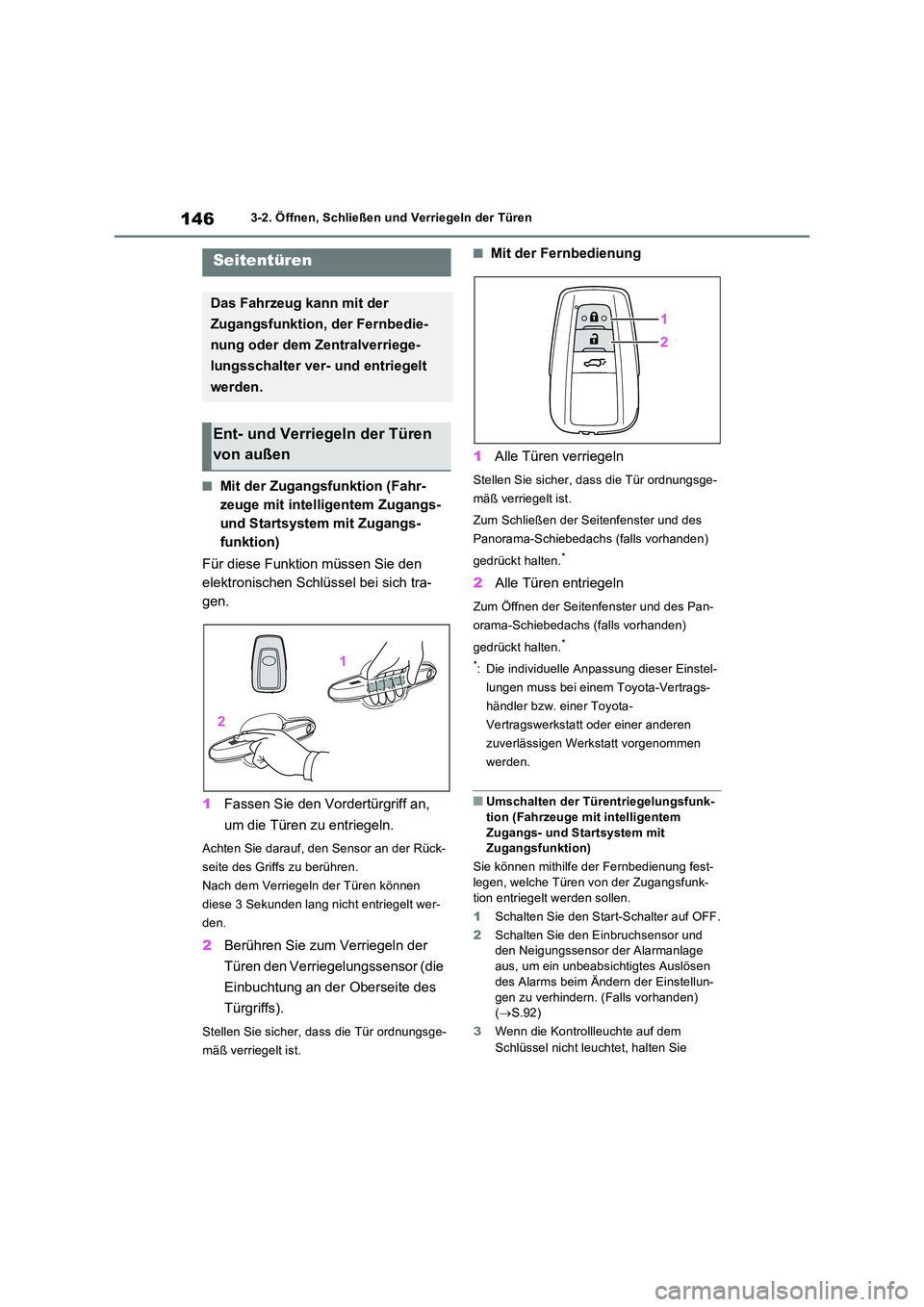

1463-2. Öffnen, Schließen und Verriegeln der Türen
3-2.Öffnen, Schließen und Ve rrieg eln d er Türen
■Mit der Zugangsfunktion (Fahr-
zeuge mit intelligentem Zugangs-
und Startsystem mit Zugangs-
funktion)
Für diese Funktion müssen Sie den
elektronischen Schlüssel bei sich tra-
gen.
1 Fassen Sie den Vordertürgriff an,
um die Türen zu entriegeln.
Achten Sie darauf, den Sensor an der Rück-
seite des Griffs zu berühren.
Nach dem Verriegeln der Türen können
diese 3 Sekunden lang nicht entriegelt wer-
den.
2 Berühren Sie zum Verriegeln der
Türen den Verriegelungssensor (die
Einbuchtung an der Oberseite des
Türgriffs).
Stellen Sie sicher, dass die Tür ordnungsge-
mäß verriegelt ist.
■Mit der Fernbedienung
1 Alle Türen verriegeln
Stellen Sie sicher, dass die Tür ordnungsge-
mäß verriegelt ist.
Zum Schließen der Seitenfenster und des
Panorama-Schiebedachs (falls vorhanden)
gedrückt halten.*
2 Alle Türen entriegeln
Zum Öffnen der Seitenfenster und des Pan-
orama-Schiebedachs (falls vorhanden)
gedrückt halten.*
*: Die individuelle Anpassung dieser Einstel-
lungen muss bei einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt vorgenommen
werden.
■Umschalten der Türentriegelungsfunk-
tion (Fahrzeuge mit intelligentem Zugangs- und Startsystem mit Zugangsfunktion)
Sie können mithilfe der Fernbedienung fest-
legen, welche Türen von der Zugangsfunk- tion entriegelt werden sollen.
1 Schalten Sie den Start-Schalter auf OFF.
2 Schalten Sie den Einbruchsensor und den Neigungssensor der Alarmanlage
aus, um ein unbeabsichtigtes Auslösen des Alarms beim Ä ndern der Einstellun-
gen zu verhindern. (Falls vorhanden) ( S.92)
3 Wenn die Kontrollleuchte auf dem
Schlüssel nicht leuchtet, halten Sie
Seitentüren
Das Fahrzeug kann mit der
Zugangsfunktion, der Fernbedie-
nung oder dem Zentralverriege-
lungsschalter ver- und entriegelt
werden.
Ent- und Verriegeln der Türen
von außen
