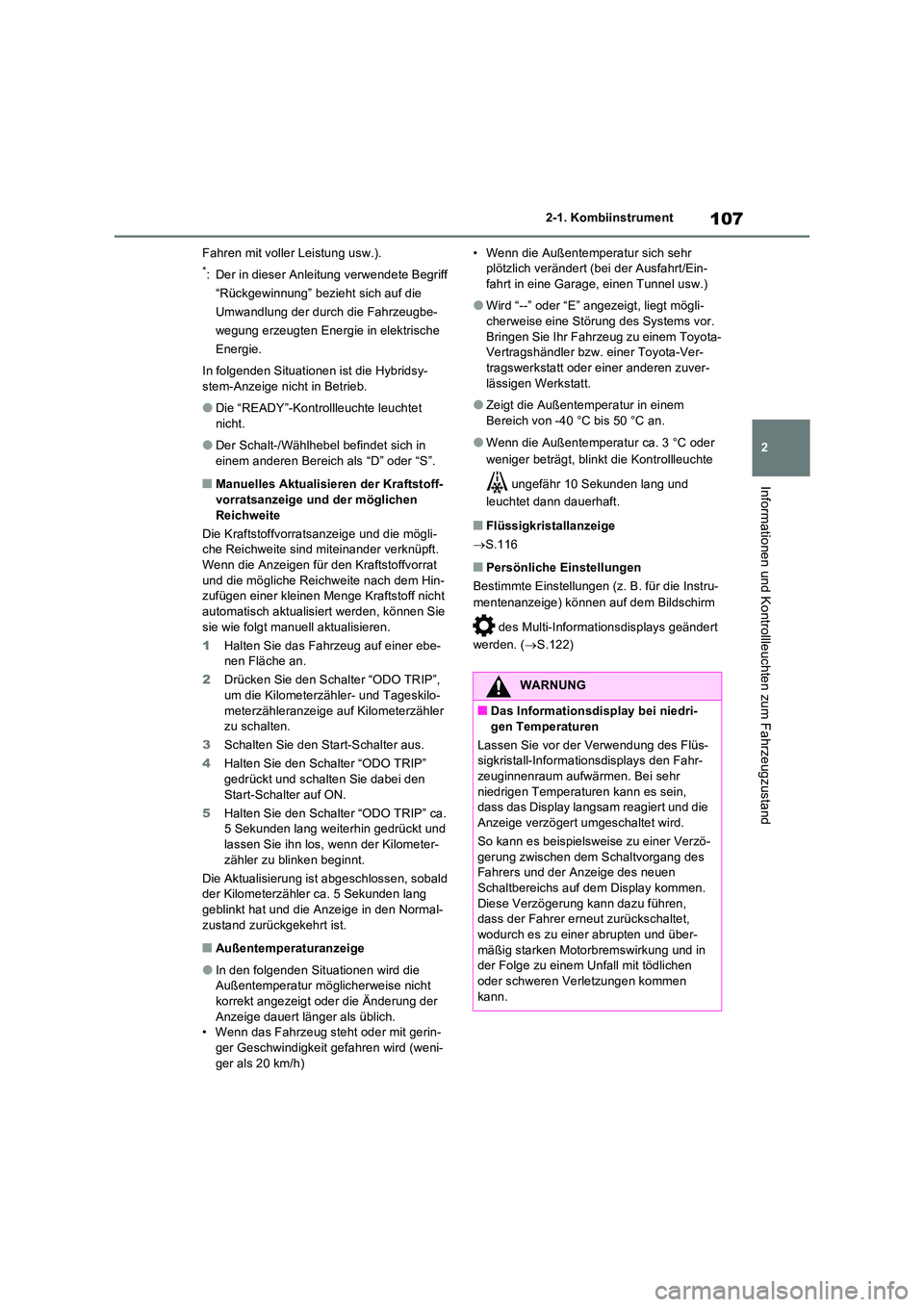

2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Fahren mit voller Leistung usw.).
*: Der in dieser Anleitung verwendete Begriff
“Rückgewinnung” bezieht sich auf die
Umwandlung der durch die Fahrzeugbe-
wegung erzeugten Energi e in elektrische
Energie.
In folgenden Situationen ist die Hybridsy- stem-Anzeige nicht in Betrieb.
●Die “READY”-Kontrollleuchte leuchtet nicht.
●Der Schalt-/Wählhebel befindet sich in einem anderen Bereich als “D” oder “S”.
■Manuelles Aktualisieren der Kraftstoff-
vorratsanzeige und der möglichen Reichweite
Die Kraftstoffvorratsanzeige und die mögli- che Reichweite sind miteinander verknüpft.
Wenn die Anzeigen für den Kraftstoffvorrat und die mögliche Reichweite nach dem Hin-zufügen einer kleinen Menge Kraftstoff nicht
automatisch aktualisiert werden, können Sie sie wie folgt manuell aktualisieren.
1 Halten Sie das Fahrzeug auf einer ebe- nen Fläche an.
2 Drücken Sie den Schalter “ODO TRIP”,
um die Kilometerzähler- und Tageskilo- meterzähleranzeige auf Kilometerzähler zu schalten.
3 Schalten Sie den Start-Schalter aus.
4 Halten Sie den Schalter “ODO TRIP”
gedrückt und schalten Sie dabei den Start-Schalter auf ON.
5 Halten Sie den Schalter “ODO TRIP” ca. 5 Sekunden lang weiterhin gedrückt und
lassen Sie ihn los, wenn der Kilometer- zähler zu blinken beginnt.
Die Aktualisierung ist abgeschlossen, sobald der Kilometerzähler ca. 5 Sekunden lang
geblinkt hat und die Anzeige in den Normal- zustand zurückgekehrt ist.
■Außentemperaturanzeige
●In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt angezeigt oder die Änderung der
Anzeige dauert länger als üblich. • Wenn das Fahrzeug steht oder mit gerin-ger Geschwindigkeit gefahren wird (weni-
ger als 20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein-fahrt in eine Garage, einen Tunnel usw.)
●Wird “--” oder “E” angezeigt, liegt mögli-cherweise eine Störung des Systems vor.
Bringen Sie Ihr Fahrzeug zu einem Toyota- Vertragshändler bzw. einer Toyota-Ver-tragswerkstatt oder einer anderen zuver-
lässigen Werkstatt.
●Zeigt die Außentemperatur in einem
Bereich von -40 °C bis 50 °C an.
●Wenn die Außentemperatur ca. 3 °C oder
weniger beträgt, blinkt die Kontrollleuchte
ungefähr 10 Sekunden lang und
leuchtet dann dauerhaft.
■Flüssigkristallanzeige
 S.116
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. für die Instru-
mentenanzeige) können auf dem Bildschirm
des Multi-Informationsdisplays geändert
werden. ( S.122)
WARNUNG
■Das Informationsdisplay bei niedri-
gen Temperaturen
Lassen Sie vor der Verwendung des Flüs- sigkristall-Informationsdisplays den Fahr-zeuginnenraum aufwärmen. Bei sehr
niedrigen Temperaturen kann es sein, dass das Display langs am reagiert und die Anzeige verzögert umgeschaltet wird.
So kann es beispielsweise zu einer Verzö-
gerung zwischen dem Schaltvorgang des Fahrers und der Anzeige des neuen Schaltbereichs auf dem Display kommen.
Diese Verzögerung kann dazu führen, dass der Fahrer erneut zurückschaltet, wodurch es zu einer abrupten und über-
mäßig starken Motorbremswirkung und in der Folge zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.

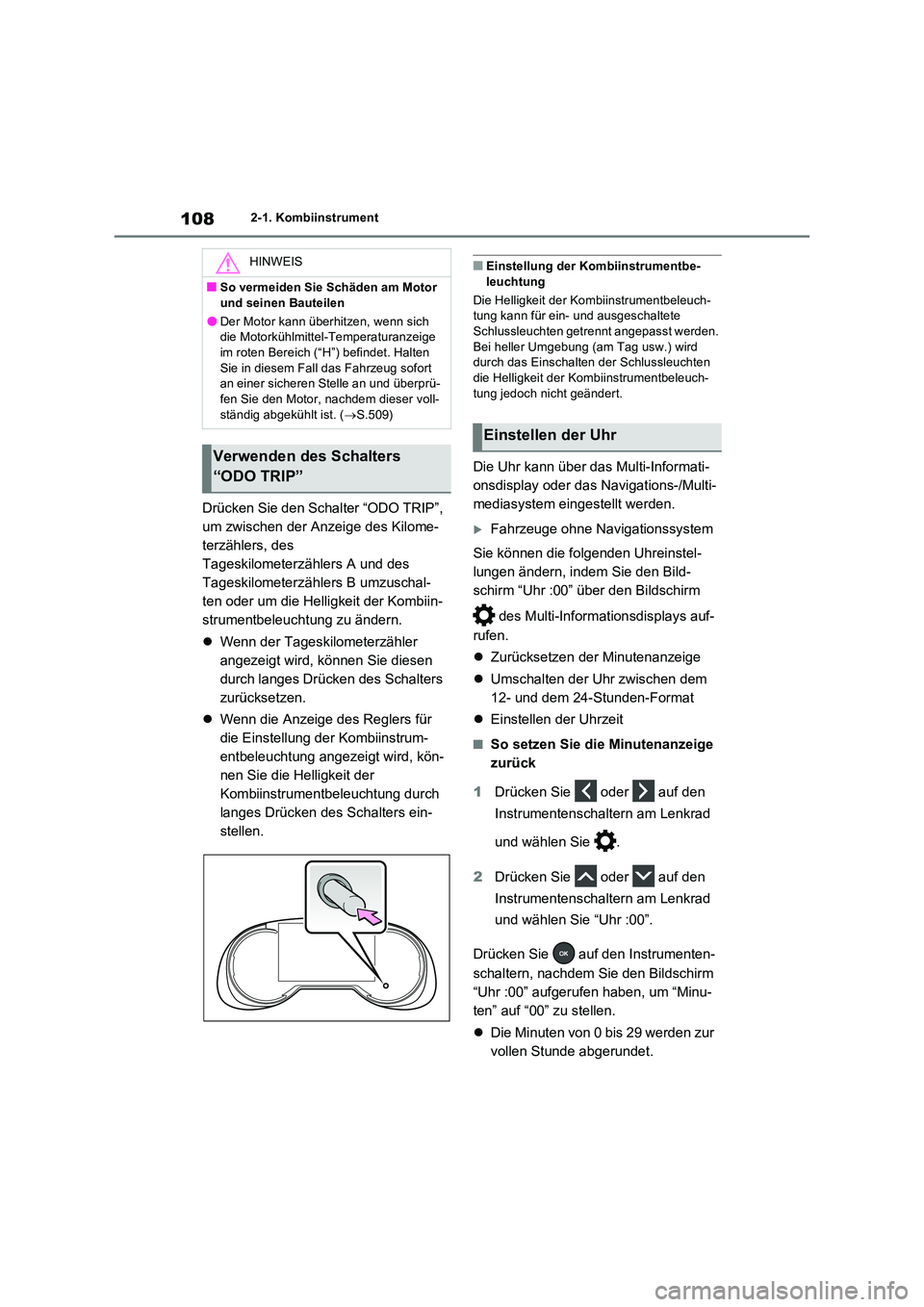

1082-1. Kombiinstrument
Drücken Sie den Schalter “ODO TRIP”,
um zwischen der Anzeige des Kilome-
terzählers, des
Tageskilometerzählers A und des
Tageskilometerzählers B umzuschal-
ten oder um die Helligkeit der Kombiin-
strumentbeleuchtung zu ändern.
 Wenn der Tageskilometerzähler
angezeigt wird, können Sie diesen
durch langes Drücken des Schalters
zurücksetzen.
 Wenn die Anzeige des Reglers für
die Einstellung der Kombiinstrum-
entbeleuchtung angezeigt wird, kön-
nen Sie die Helligkeit der
Kombiinstrumentbeleuchtung durch
langes Drücken des Schalters ein-
stellen.
■Einstellung der Kombiinstrumentbe- leuchtung
Die Helligkeit der Kombiinstrumentbeleuch- tung kann für ein- und ausgeschaltete
Schlussleuchten getrennt angepasst werden. Bei heller Umgebung (am Tag usw.) wird durch das Einschalten der Schlussleuchten
die Helligkeit der Kombiinstrumentbeleuch- tung jedoch nicht geändert.
Die Uhr kann über das Multi-Informati-
onsdisplay oder das Navigations-/Multi-
mediasystem eingestellt werden.
Fahrzeuge ohne Navigationssystem
Sie können die folgenden Uhreinstel-
lungen ändern, indem Sie den Bild-
schirm “Uhr :00” über den Bildschirm
des Multi-Informationsdisplays auf-
rufen.
 Zurücksetzen der Minutenanzeige
 Umschalten der Uhr zwischen dem
12- und dem 24-Stunden-Format
 Einstellen der Uhrzeit
■So setzen Sie die Minutenanzeige
zurück
1 Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
2 Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie “Uhr :00”.
Drücken Sie auf den Instrumenten-
schaltern, nachdem Sie den Bildschirm
“Uhr :00” aufgerufen haben, um “Minu-
ten” auf “00” zu stellen.
 Die Minuten von 0 bis 29 werden zur
vollen Stunde abgerundet.
HINWEIS
■So vermeiden Sie Schäden am Motor
und seinen Bauteilen
●Der Motor kann überhitzen, wenn sich die Motorkühlmittel-Temperaturanzeige im roten Bereich (“H”) befindet. Halten
Sie in diesem Fall das Fahrzeug sofort an einer sicheren Stelle an und überprü-fen Sie den Motor, nachdem dieser voll-
ständig abgekühlt ist. ( S.509)
Verwenden des Schalters
“ODO TRIP”
Einstellen der Uhr

109
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand

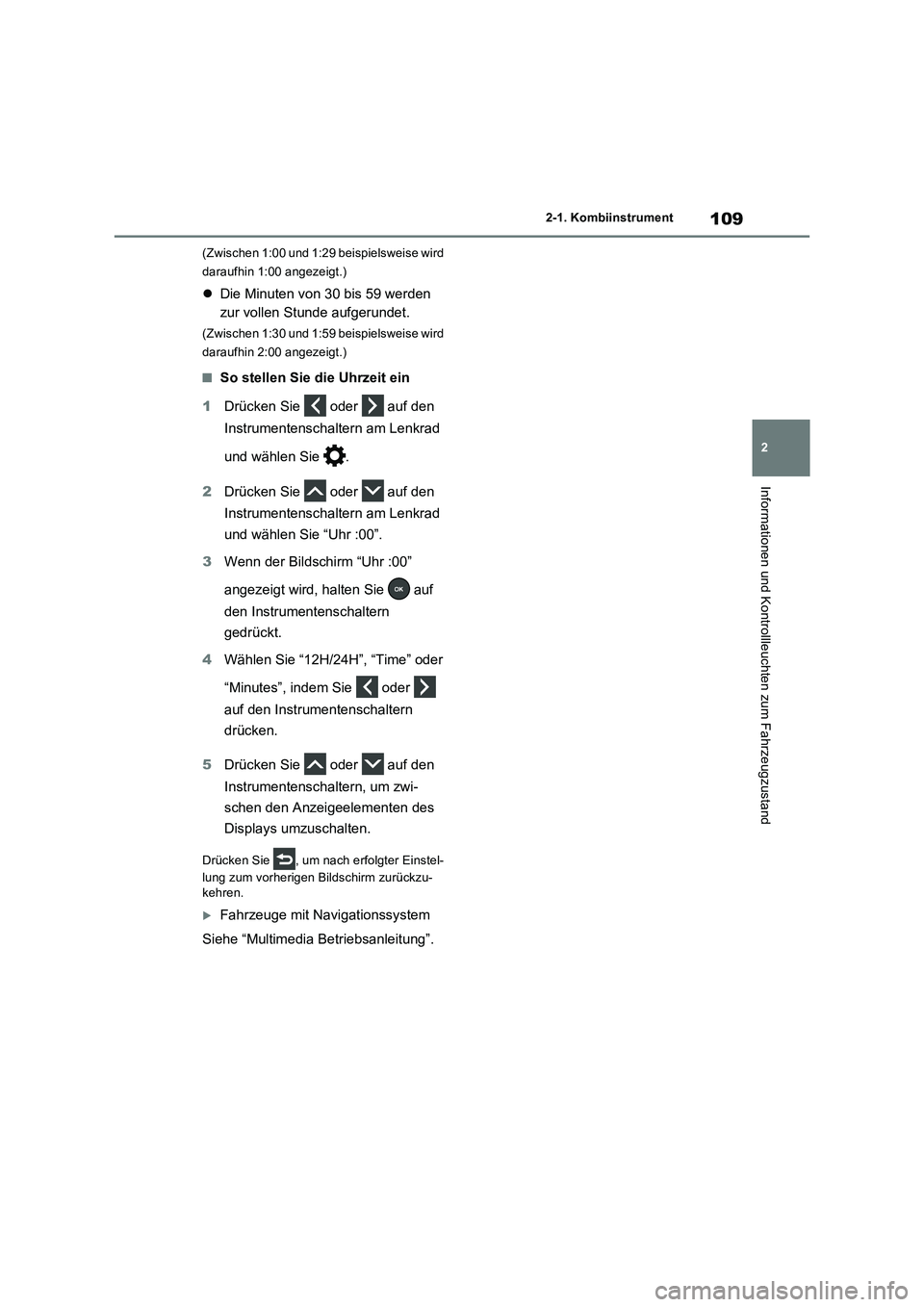

(Zwischen 1:00 und 1:29 beispielsweise wird
daraufhin 1:00 angezeigt.)
Die Minuten von 30 bis 59 werden
zur vollen Stunde aufgerundet.
(Zwischen 1:30 und 1:59 beispielsweise wird
daraufhin 2:00 angezeigt.)
■So stellen Sie die Uhrzeit ein
1Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
2Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie “Uhr :00”.
3Wenn der Bildschirm “Uhr :00”
angezeigt wird, halten Sie auf
den Instrumentenschaltern
gedrückt.
4Wählen Sie “12H/24H”, “Time” oder
“Minutes”, indem Sie oder
auf den Instrumentenschaltern
drücken.
5Drücken Sie oder auf den
Instrumentenschaltern, um zwi-
schen den Anzeigeelementen des
Displays umzuschalten.
Drücken Sie , um nach erfolgter Einstel-
lung zum vorherigen Bildschirm zurückzu-
kehren.
Fahrzeuge mit Navigationssystem
Siehe “Multimedia Betriebsanleitung”.

1102-1. Kombiinstrument

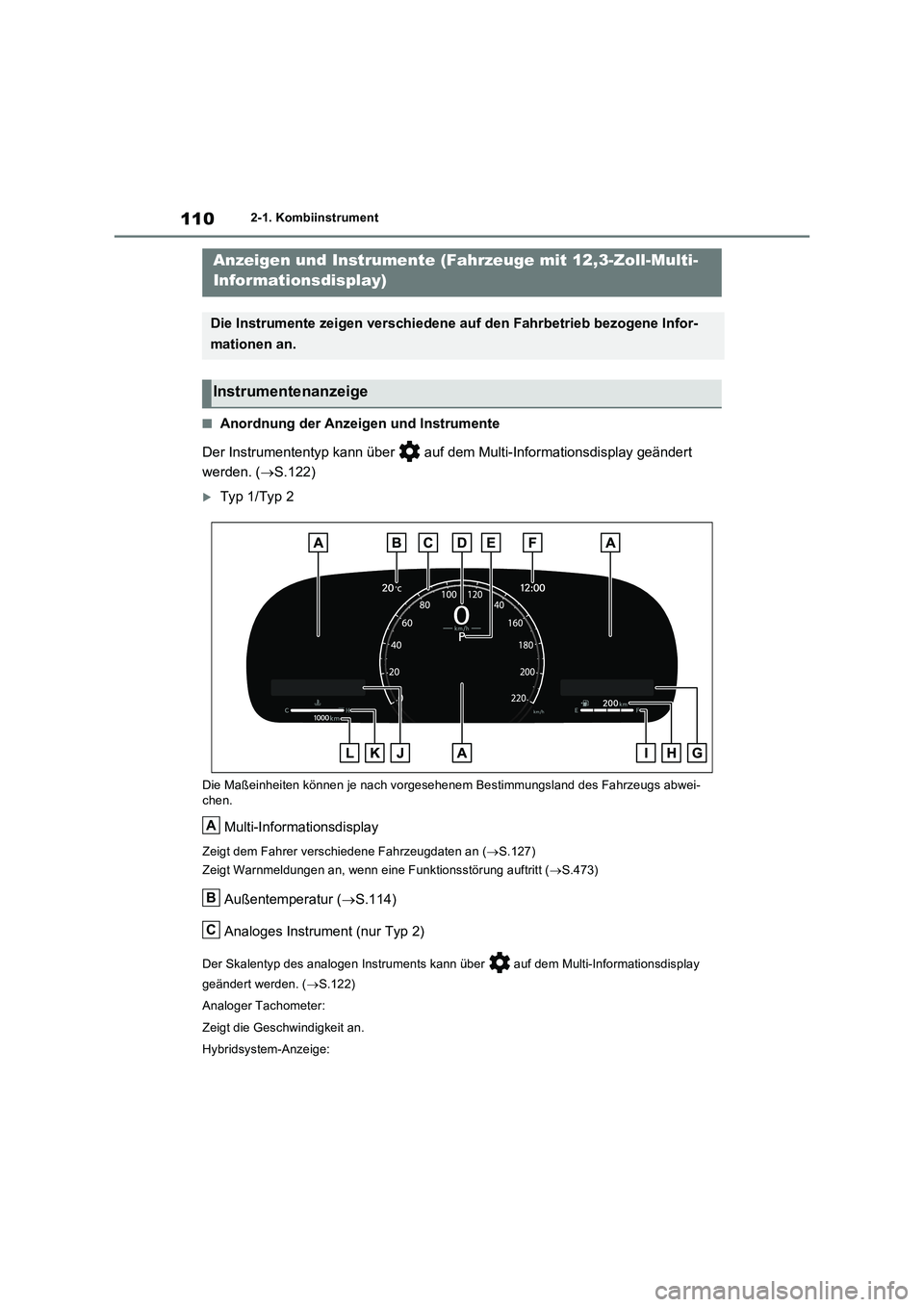

■Anordnung der Anzeigen und Instrumente
Der Instrumententyp kann über auf dem Multi-Informationsdisplay geändert
werden. (S.122)
Typ 1/Typ 2
Die Maßeinheiten können je nach vorgesehenem Bestimmungsland des Fahrzeugs abwei-
chen.
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene Fahrzeugdaten an (S.127)
Zeigt Warnmeldungen an, wenn eine Funktionsstörung auftritt (S.473)
Außentemperatur (S.114)
Analoges Instrument (nur Typ 2)
Der Skalentyp des analogen Instruments kann über auf dem Multi-Informationsdisplay
geändert werden. (S.122)
Analoger Tachometer:
Zeigt die Geschwindigkeit an.
Hybridsystem-Anzeige:
Anzeigen und Instrumente (Fahrzeuge mit 12,3-Zoll-Multi-
Informationsdisplay)
Die Instrumente zeigen verschiedene auf den Fahrbetrieb bezogene Infor-
mationen an.
Instrumentenanzeige
A
B
C

111
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand

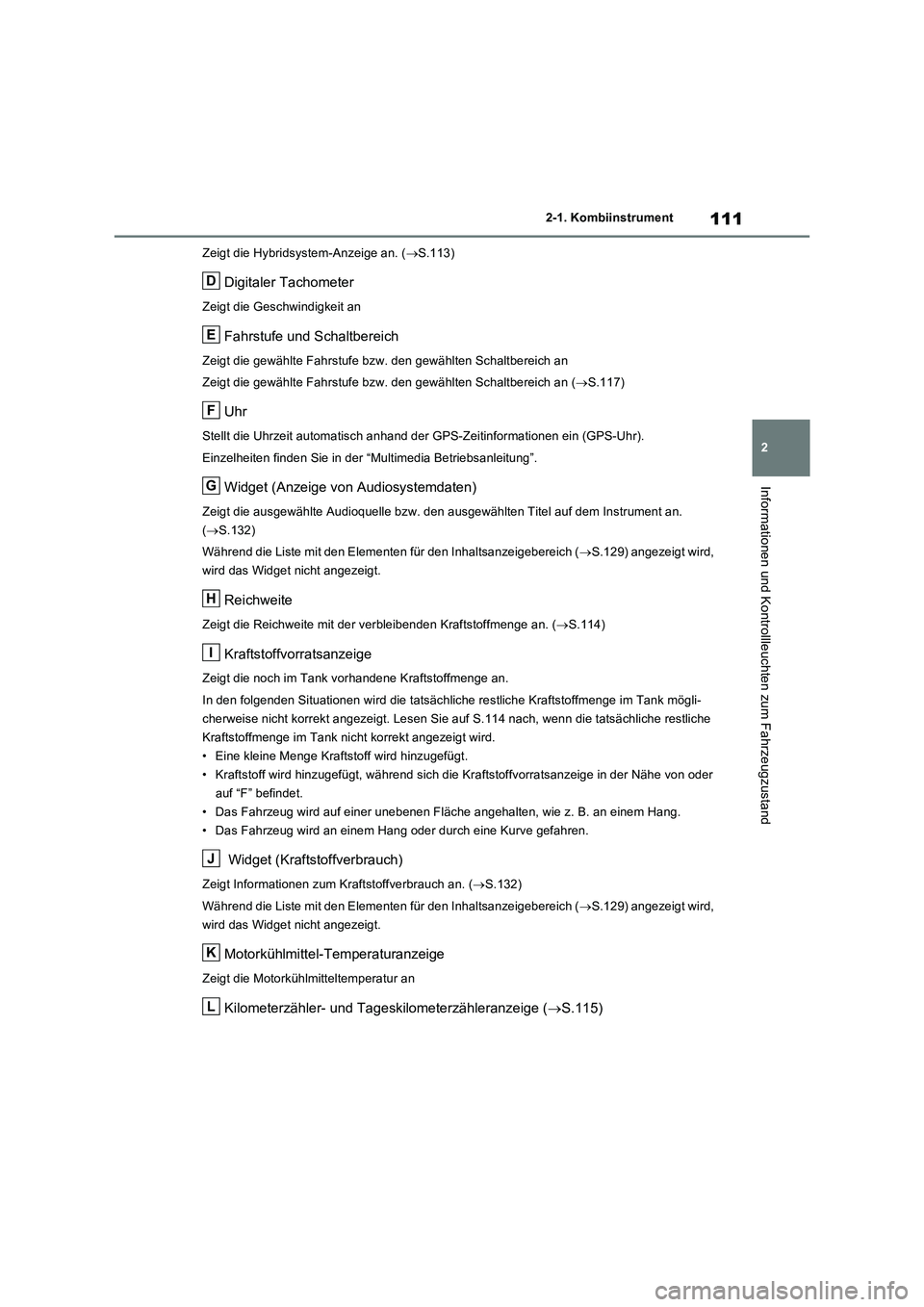

Zeigt die Hybridsystem-Anzeige an. (S.113)
Digitaler Tachometer
Zeigt die Geschwindigkeit an
Fahrstufe und Schaltbereich
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an (S.117)
Uhr
Stellt die Uhrzeit automatisch anhand der GPS-Zeitinformationen ein (GPS-Uhr).
Einzelheiten finden Sie in der “Multimedia Betriebsanleitung”.
Widget (Anzeige von Audiosystemdaten)
Zeigt die ausgewählte Audioquelle bzw. den ausgewählten Titel auf dem Instrument an.
(S.132)
Während die Liste mit den Elementen für den Inhaltsanzeigebereich (S.129) angezeigt wird,
wird das Widget nicht angezeigt.
Reichweite
Zeigt die Reichweite mit der verbleibenden Kraftstoffmenge an. (S.114)
Kraftstoffvorratsanzeige
Zeigt die noch im Tank vorhandene Kraftstoffmenge an.
In den folgenden Situationen wird die tatsächliche restliche Kraftstoffmenge im Tank mögli-
cherweise nicht korrekt angezeigt. Lesen Sie auf S.114 nach, wenn die tatsächliche restliche
Kraftstoffmenge im Tank nicht korrekt angezeigt wird.
• Eine kleine Menge Kraftstoff wird hinzugefügt.
• Kraftstoff wird hinzugefügt, während sich die Kraftstoffvorratsanzeige in der Nähe von oder
auf “F” befindet.
• Das Fahrzeug wird auf einer unebenen Fläche angehalten, wie z. B. an einem Hang.
• Das Fahrzeug wird an einem Hang oder durch eine Kurve gefahren.
Widget (Kraftstoffverbrauch)
Zeigt Informationen zum Kraftstoffverbrauch an. (S.132)
Während die Liste mit den Elementen für den Inhaltsanzeigebereich (S.129) angezeigt wird,
wird das Widget nicht angezeigt.
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Kilometerzähler- und Tageskilometerzähleranzeige (S.115)
D
E
F
G
H
I
J
K
L

1122-1. Kombiinstrument

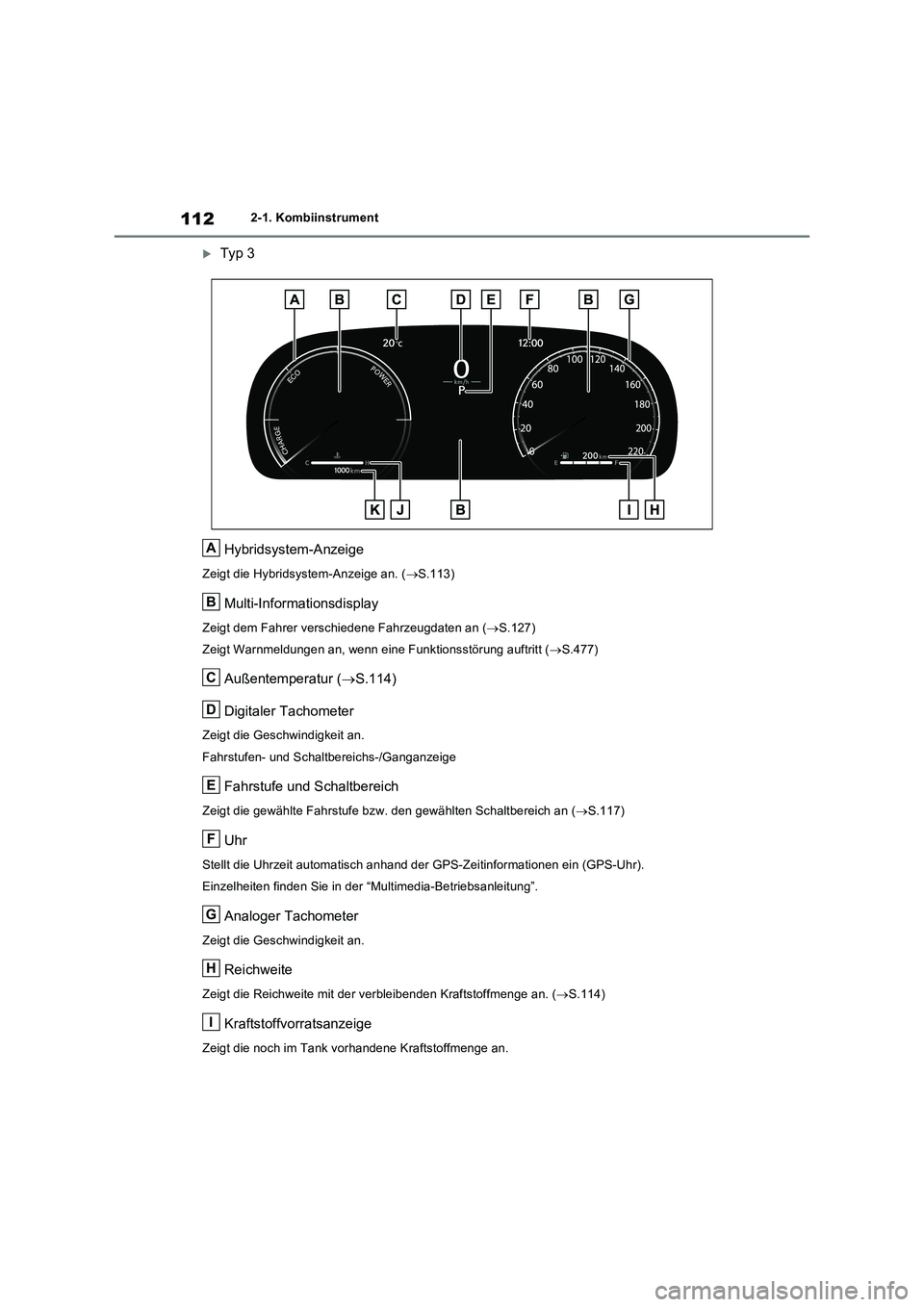

Typ 3
Hybridsystem-Anzeige
Zeigt die Hybridsystem-Anzeige an. (S.113)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene Fahrzeugdaten an (S.127)
Zeigt Warnmeldungen an, wenn eine Funktionsstörung auftritt (S.477)
Außentemperatur (S.114)
Digitaler Tachometer
Zeigt die Geschwindigkeit an.
Fahrstufen- und Schaltbereichs-/Ganganzeige
Fahrstufe und Schaltbereich
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an (S.117)
Uhr
Stellt die Uhrzeit automatisch anhand der GPS-Zeitinformationen ein (GPS-Uhr).
Einzelheiten finden Sie in der “Multimedia-Betriebsanleitung”.
Analoger Tachometer
Zeigt die Geschwindigkeit an.
Reichweite
Zeigt die Reichweite mit der verbleibenden Kraftstoffmenge an. (S.114)
Kraftstoffvorratsanzeige
Zeigt die noch im Tank vorhandene Kraftstoffmenge an.
A
B
C
D
E
F
G
H
I

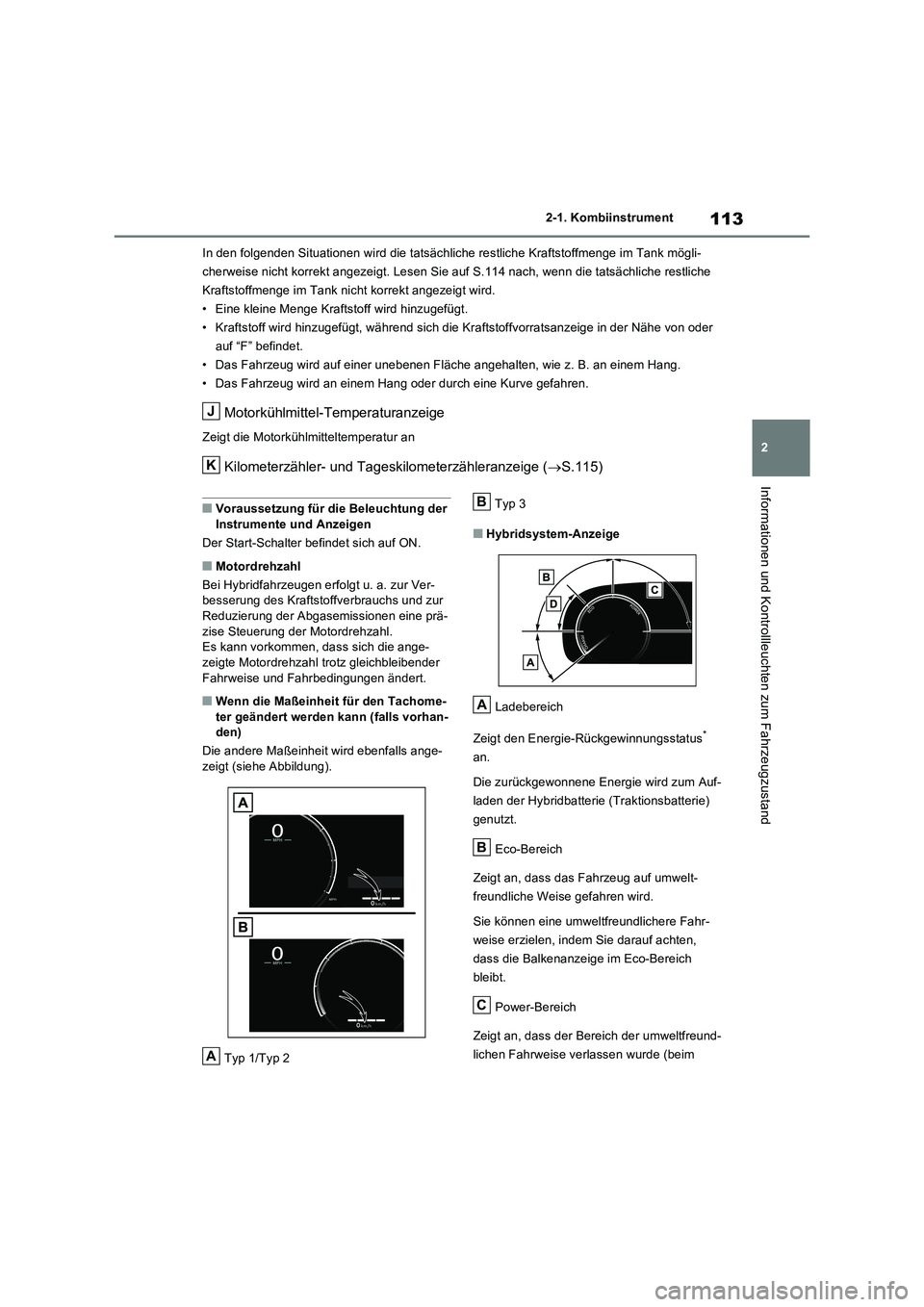

113
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
In den folgenden Situationen wird die tatsächliche restliche Kraftstoffmenge im Tank mögli-
cherweise nicht korrekt angezeigt. Lesen Sie auf S.114 nach, wenn die tatsächliche restliche
Kraftstoffmenge im Tank nicht korrekt angezeigt wird.
• Eine kleine Menge Kraftstoff wird hinzugefügt.
• Kraftstoff wird hinzugefügt, während sich die Kraftstoffvorratsanzeige in der Nähe von oder
auf “F” befindet.
• Das Fahrzeug wird auf einer unebenen Fläche angehalten, wie z. B. an einem Hang.
• Das Fahrzeug wird an einem Hang oder durch eine Kurve gefahren.
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Kilometerzähler- und Tageskilometerzähleranzeige (S.115)
■Voraussetzung für die Beleuchtung der
Instrumente und Anzeigen
Der Start-Schalter befindet sich auf ON.
■Motordrehzahl
Bei Hybridfahrzeugen erfolgt u. a. zur Ver-
besserung des Kraftstoffverbrauchs und zur
Reduzierung der Abgasemissionen eine prä-
zise Steuerung der Motordrehzahl.
Es kann vorkommen, dass sich die ange-
zeigte Motordrehzahl trotz gleichbleibender
Fahrweise und Fahrbedingungen ändert.
■Wenn die Maßeinheit für den Tachome-
ter geändert werden kann (falls vorhan-
den)
Die andere Maßeinheit wird ebenfalls ange-
zeigt (siehe Abbildung).
Typ 1/Typ 2Typ 3
■Hybridsystem-Anzeige
Ladebereich
Zeigt den Energie-Rückgewinnungsstatus
*
an.
Die zurückgewonnene Energie wird zum Auf-
laden der Hybridbatterie (Traktionsbatterie)
genutzt.
Eco-Bereich
Zeigt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Sie können eine umweltfreundlichere Fahr-
weise erzielen, indem Sie darauf achten,
dass die Balkenanzeige im Eco-Bereich
bleibt.
Power-Bereich
Zeigt an, dass der Bereich der umweltfreund-
lichen Fahrweise verlassen wurde (beim
J
K
A
B
A
B
C

1142-1. Kombiinstrument

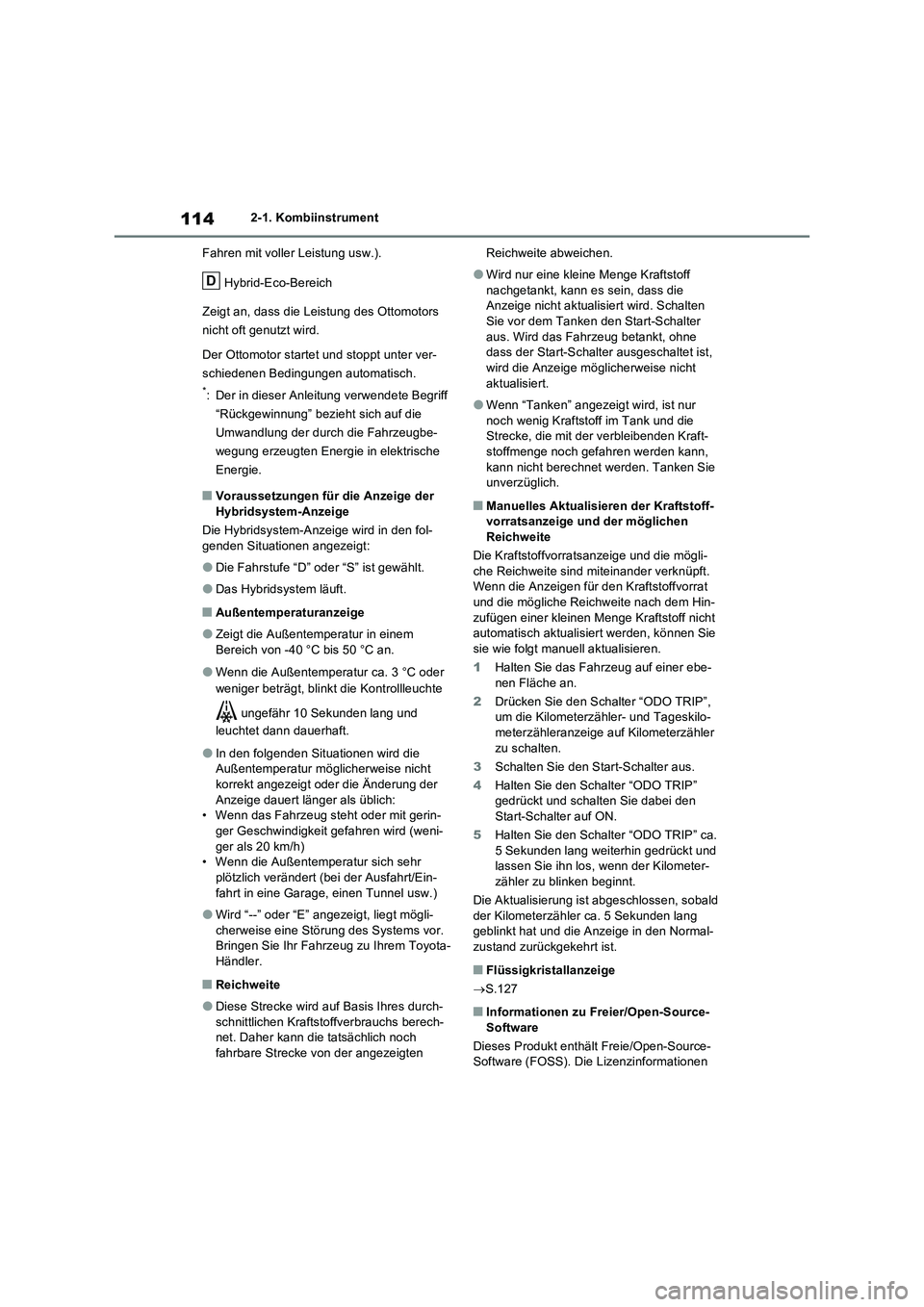

Fahren mit voller Leistung usw.).
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Ottomotors
nicht oft genutzt wird.
Der Ottomotor startet und stoppt unter ver-
schiedenen Bedingungen automatisch.
*: Der in dieser Anleitung verwendete Begriff
“Rückgewinnung” bezieht sich auf die
Umwandlung der durch die Fahrzeugbe-
wegung erzeugten Energie in elektrische
Energie.
■Voraussetzungen für die Anzeige der
Hybridsystem-Anzeige
Die Hybridsystem-Anzeige wird in den fol-
genden Situationen angezeigt:
●Die Fahrstufe “D” oder “S” ist gewählt.
●Das Hybridsystem läuft.
■Außentemperaturanzeige
●Zeigt die Außentemperatur in einem
Bereich von -40 °C bis 50 °C an.
●Wenn die Außentemperatur ca. 3 °C oder
weniger beträgt, blinkt die Kontrollleuchte
ungefähr 10 Sekunden lang und
leuchtet dann dauerhaft.
●In den folgenden Situationen wird die
Außentemperatur möglicherweise nicht
korrekt angezeigt oder die Änderung der
Anzeige dauert länger als üblich:
• Wenn das Fahrzeug steht oder mit gerin-
ger Geschwindigkeit gefahren wird (weni-
ger als 20 km/h)
• Wenn die Außentemperatur sich sehr
plötzlich verändert (bei der Ausfahrt/Ein-
fahrt in eine Garage, einen Tunnel usw.)
●Wird “--” oder “E” angezeigt, liegt mögli-
cherweise eine Störung des Systems vor.
Bringen Sie Ihr Fahrzeug zu Ihrem Toyota-
Händler.
■Reichweite
●Diese Strecke wird auf Basis Ihres durch-
schnittlichen Kraftstoffverbrauchs berech-
net. Daher kann die tatsächlich noch
fahrbare Strecke von der angezeigten Reichweite abweichen.
●Wird nur eine kleine Menge Kraftstoff
nachgetankt, kann es sein, dass die
Anzeige nicht aktualisiert wird. Schalten
Sie vor dem Tanken den Start-Schalter
aus. Wird das Fahrzeug betankt, ohne
dass der Start-Schalter ausgeschaltet ist,
wird die Anzeige möglicherweise nicht
aktualisiert.
●Wenn “Tanken” angezeigt wird, ist nur
noch wenig Kraftstoff im Tank und die
Strecke, die mit der verbleibenden Kraft-
stoffmenge noch gefahren werden kann,
kann nicht berechnet werden. Tanken Sie
unverzüglich.
■Manuelles Aktualisieren der Kraftstoff-
vorratsanzeige und der möglichen
Reichweite
Die Kraftstoffvorratsanzeige und die mögli-
che Reichweite sind miteinander verknüpft.
Wenn die Anzeigen für den Kraftstoffvorrat
und die mögliche Reichweite nach dem Hin-
zufügen einer kleinen Menge Kraftstoff nicht
automatisch aktualisiert werden, können Sie
sie wie folgt manuell aktualisieren.
1Halten Sie das Fahrzeug auf einer ebe-
nen Fläche an.
2Drücken Sie den Schalter “ODO TRIP”,
um die Kilometerzähler- und Tageskilo-
meterzähleranzeige auf Kilometerzähler
zu schalten.
3Schalten Sie den Start-Schalter aus.
4Halten Sie den Schalter “ODO TRIP”
gedrückt und schalten Sie dabei den
Start-Schalter auf ON.
5Halten Sie den Schalter “ODO TRIP” ca.
5 Sekunden lang weiterhin gedrückt und
lassen Sie ihn los, wenn der Kilometer-
zähler zu blinken beginnt.
Die Aktualisierung ist abgeschlossen, sobald
der Kilometerzähler ca. 5 Sekunden lang
geblinkt hat und die Anzeige in den Normal-
zustand zurückgekehrt ist.
■Flüssigkristallanzeige
S.127
■Informationen zu Freier/Open-Source-
Software
Dieses Produkt enthält Freie/Open-Source-
Software (FOSS). Die Lizenzinformationen
D

115
2
2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
und/oder den Quellcode dieser FOSS finden Sie unter folgender URL.
https://www.denso.com/global/en/ opensource/meter/toyota/
■Persönliche Einstellungen
Die Anzeigen und Instrumente können über
auf dem Multi-Informationsdisplay an
den persönlichen Bedar f angepasst werden.
( S.133)
■Angezeigte Elemente
 Kilometerzähler
Zeigt die mit dem Fahrzeug zurückgelegte
Gesamtfahrstrecke an.
 Tageskilometerzähler A/Tageskilomet
erzähler B
Zeigt die Fahrstrecke an, die das Fahrzeug
seit dem letzten Zurücksetzen des Zählers
zurückgelegt hat. Die Tageskilometerzähler
A und B können unabhängig voneinander
zur Speicherung und Anzeige verschiedener
Fahrstrecken verwendet werden.
■Umschalten der Anzeige
Bei jedem Drücken des Schalters
“ODO TRIP” wechselt das angezeigte
Element. Wenn der Tageskilometer-
zähler angezeigt wird, können Sie die-
sen durch langes Drücken des
Schalters zurücksetzen.
WARNUNG
■Das Informationsdisplay bei niedri- gen Temperaturen
Lassen Sie vor der Verwendung des Flüs-
sigkristall-Informationsdisplays den Fahr- zeuginnenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein,
dass das Informationsdisplay langsam reagiert und die Anzeige verzögert umge-schaltet wird.
So kann es beispielsweise zu einer Verzö- gerung zwischen dem Schaltvorgang des Fahrers und der Anzeige des neuen
Gangs auf dem Display kommen. Diese Verzögerung kann dazu führen, dass der Fahrer erneut zurückschaltet, wodurch es
zu einer abrupten und übermäßig starken Motorbremswirkung und in der Folge zu einem Unfall mit tödlichen oder schweren
Verletzungen kommen kann.
HINWEIS
■So vermeiden Sie Schäden am Motor und seinen Bauteilen
Der Motor kann überhitzen, wenn sich die
Motorkühlmittel-Temperaturanzeige im roten Bereich (H) befindet. Halten Sie in diesem Fall das Fahrzeug sofort an einer
sicheren Stelle an und überprüfen Sie den Motor, nachdem dieser vollständig abge-kühlt ist. ( S.509)
Kilometerzähler- und Tageski-
lometerzähleranzeige

1162-1. Kombiinstrument

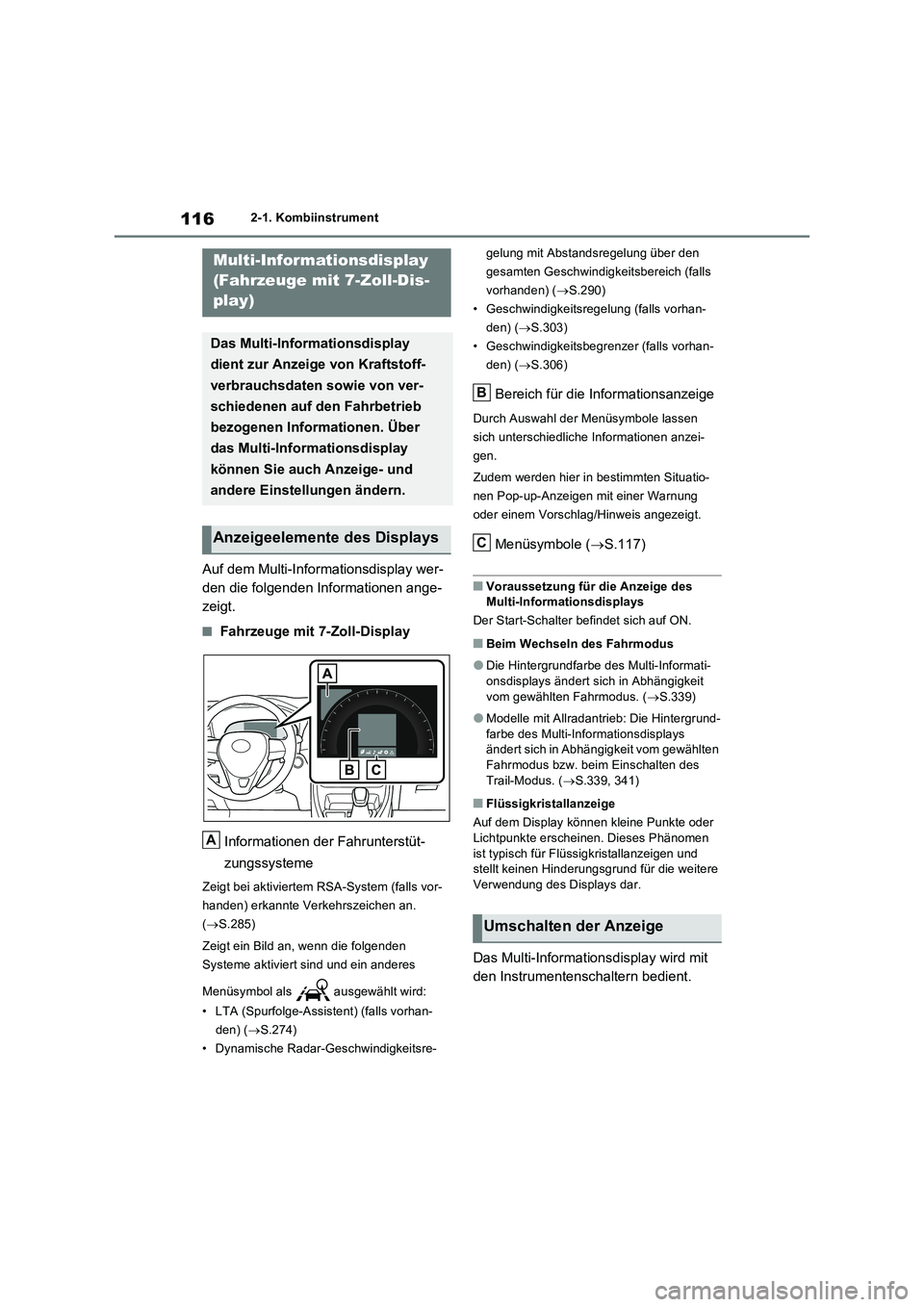

Auf dem Multi-Informationsdisplay wer-
den die folgenden Informationen ange-
zeigt.
■Fahrzeuge mit 7-Zoll-Display
Informationen der Fahrunterstüt-
zungssysteme
Zeigt bei aktiviertem RSA-System (falls vor-
handen) erkannte Verkehrszeichen an.
( S.285)
Zeigt ein Bild an, wenn die folgenden
Systeme aktiviert sind und ein anderes
Menüsymbol als ausgewählt wird:
• LTA (Spurfolge-Assistent) (falls vorhan-
den) ( S.274)
• Dynamische Radar-Geschwindigkeitsre-
gelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich (falls
vorhanden) ( S.290)
• Geschwindigkeitsregelung (falls vorhan-
den) ( S.303)
• Geschwindigkeitsbegrenzer (falls vorhan-
den) ( S.306)
Bereich für die Informationsanzeige
Durch Auswahl der Menüsymbole lassen
sich unterschiedliche Informationen anzei-
gen.
Zudem werden hier in bestimmten Situatio-
nen Pop-up-Anzeigen mit einer Warnung
oder einem Vorschlag/Hinweis angezeigt.
Menüsymbole ( S.117)
■Voraussetzung für die Anzeige des Multi-Informationsdisplays
Der Start-Schalter befindet sich auf ON.
■Beim Wechseln des Fahrmodus
●Die Hintergrundfarbe des Multi-Informati- onsdisplays ändert sich in Abhängigkeit
vom gewählten Fahrmodus. ( S.339)
●Modelle mit Allradantrieb: Die Hintergrund-
farbe des Multi-Informationsdisplays ändert sich in Abhängigkeit vom gewählten Fahrmodus bzw. beim Einschalten des
Trail-Modus. ( S.339, 341)
■Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phänomen
ist typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die weitere Verwendung des Displays dar.
Das Multi-Informationsdisplay wird mit
den Instrumentenschaltern bedient.
Multi-Informationsdisplay
(Fahrzeuge mit 7-Zoll-Dis-
play)
Das Multi-Informationsdisplay
dient zur Anzeige von Kraftstoff-
verbrauchsdaten sowie von ver-
schiedenen auf den Fahrbetrieb
bezogenen Informationen. Über
das Multi-Informationsdisplay
können Sie auch Anzeige- und
andere Einstellungen ändern.
Anzeigeelemente des Displays
A
Umschalten der Anzeige
B
C
