nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
6. Start de motor, schakel de
airconditioning in en controleer of de
koelventilator van de radiateur draait
en of er geen koelvloeistof lekt uit de
radiateur of de slangen.
De koelventilator gaat draaien als de
airconditioning wordt ingeschakeld
direct na een koude start. Controleer
of de ventilator draait door ernaar te
luisteren en te voelen of er
luchtstroom is. Schakel als u hier niet
zeker van bent de airconditioning nog
een aantal keer in en uit. (De
ventilator werkt mogelijk niet bij
temperaturen beneden het
vriespunt.)
7. Als de koelventilator niet draait: Zet
de motor onmiddellijk uit en neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
Als de koelventilator draait: Laat de
auto nakijken door de dichtstbijzijnde
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.8. Controleer of “Engine Coolant Temp
High Stop in a Safe Place See Owner’s
Manual (Temperatuur koelvloeistof te
hoog. Breng auto op veilige plaats tot
stilstand. Raadpleeg handleiding)”
wordt weergegeven op het
multi-informatiedisplay.
Als de melding niet verdwijnt: Zet de
motor uit en neem contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de melding niet wordt
weergegeven: Laat de auto nakijken
door de dichtstbijzijnde erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
WAARSCHUWING!
Bij controles in de motorruimte van
uw auto
Neem de volgende
voorzorgsmaatregelen in acht.
Het niet in acht nemen van de
voorzorgsmaatregelen kan ernstig
letsel, zoals brandwonden, tot gevolg
hebben.
• Als er stoom onder de motorkap
vandaan komt, open de motorkap
dan niet voordat de stoom is
verdwenen. De motorruimte kan zeer
heet zijn.
• Houd uw handen en kleding (met
name stropdassen, sjaals en dassen)
uit de buurt van de ventilator en
aandrijfriemen. Als u dit niet doet,
kunnen uw handen of kleding
bekneld raken, wat kan leiden tot
ernstig letsel.
• Draai de dop van het
koelvloeistofreservoir niet los als de
motor en de radiateur heet zijn. Er
kan hete stoom of koelvloeistof uit
spuiten.
7.2 Stappen die genomen moeten worden in noodgevallen
459
7
Bij problemen

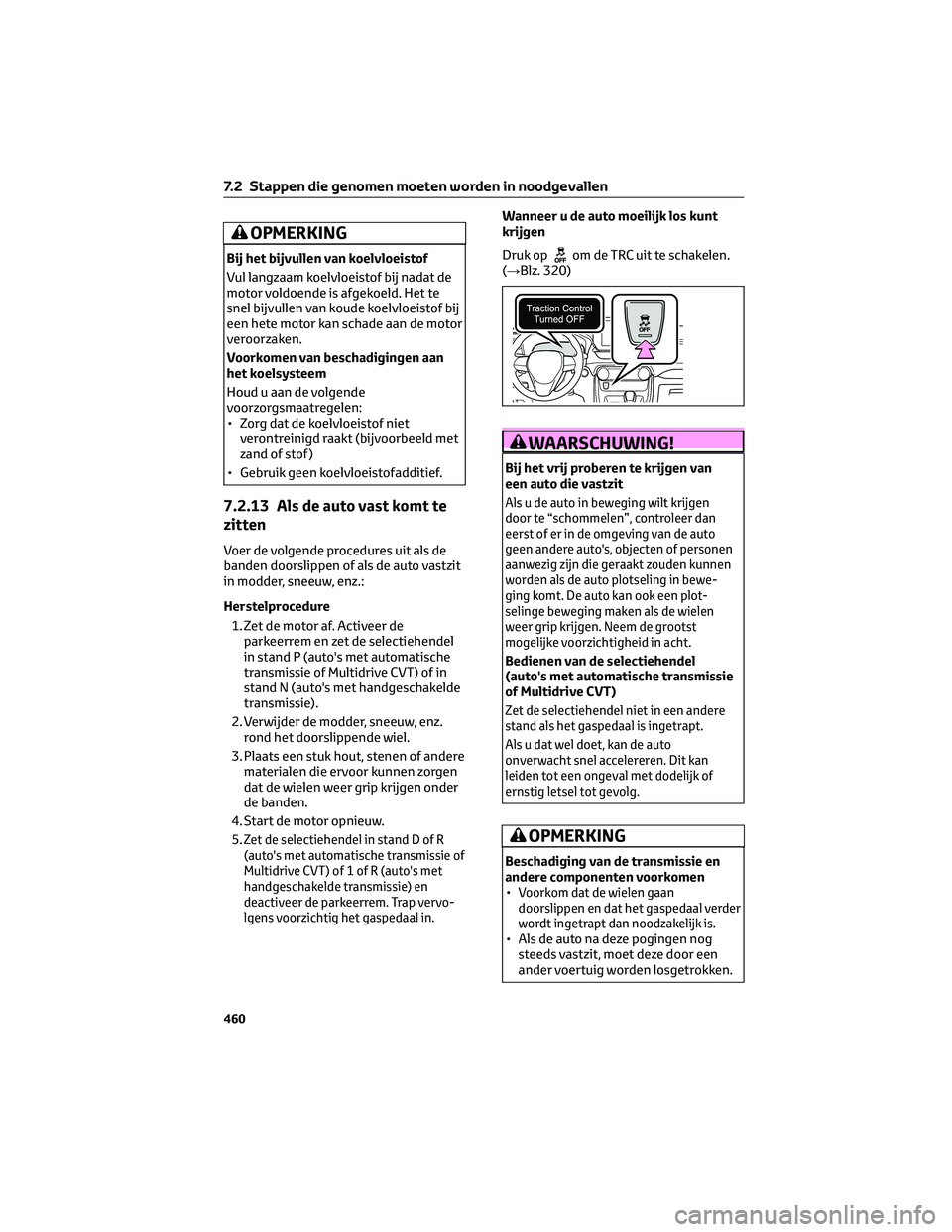

OPMERKING
Bij het bijvullen van koelvloeistof
Vul langzaam koelvloeistof bij nadat de
motor voldoende is afgekoeld. Het te
snel bijvullen van koude koelvloeistof bij
een hete motor kan schade aan de motor
veroorzaken.
Voorkomen van beschadigingen aan
het koelsysteem
Houd u aan de volgende
voorzorgsmaatregelen:
• Zorg dat de koelvloeistof niet
verontreinigd raakt (bijvoorbeeld met
zand of stof )
• Gebruik geen koelvloeistofadditief.
7.2.13 Als de auto vast komt te
zitten
Voer de volgende procedures uit als de
banden doorslippen of als de auto vastzit
in modder, sneeuw, enz.:
Herstelprocedure
1. Zet de motor af. Activeer de
parkeerrem en zet de selectiehendel
in stand P (auto's met automatische
transmissie of Multidrive CVT) of in
stand N (auto's met handgeschakelde
transmissie).
2. Verwijder de modder, sneeuw, enz.
rond het doorslippende wiel.
3. Plaats een stuk hout, stenen of andere
materialen die ervoor kunnen zorgen
dat de wielen weer grip krijgen onder
de banden.
4. Start de motor opnieuw.
5.
Zet de selectiehendel in stand D of R
(auto's met automatische transmissie of
Multidrive CVT) of 1 of R (auto's met
handgeschakelde transmissie) en
deactiveer de parkeerrem. Trap vervo-
lgens voorzichtig het gaspedaal in.
Wanneer u de auto moeilijk los kunt
krijgen
Druk op
om de TRC uit te schakelen.
(→Blz. 320)
WAARSCHUWING!
Bij het vrij proberen te krijgen van
een auto die vastzit
Als u de auto in beweging wilt krijgen
door te “schommelen”, controleer dan
eerst of er in de omgeving van de auto
geen andere auto's, objecten of personen
aanwezig zijn die geraakt zouden kunnen
worden als de auto plotseling in bewe-
ging komt. De auto kan ook een plot-
selinge beweging maken als de wielen
weer grip krijgen. Neem de grootst
mogelijke voorzichtigheid in acht.
Bedienen van de selectiehendel
(auto's met automatische transmissie
of Multidrive CVT)
Zet de selectiehendel niet in een andere
stand als het gaspedaal is ingetrapt.
Als u dat wel doet, kan de auto
onverwacht snel accelereren. Dit kan
leiden tot een ongeval met dodelijk of
ernstig letsel tot gevolg.
OPMERKING
Beschadiging van de transmissie en
andere componenten voorkomen
•
Voorkom dat de wielen gaan
doorslippen en dat het gaspedaal verder
wordt ingetrapt dan noodzakelijk is.
• Als de auto na deze pogingen nog
steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
7.2 Stappen die genomen moeten worden in noodgevallen
460

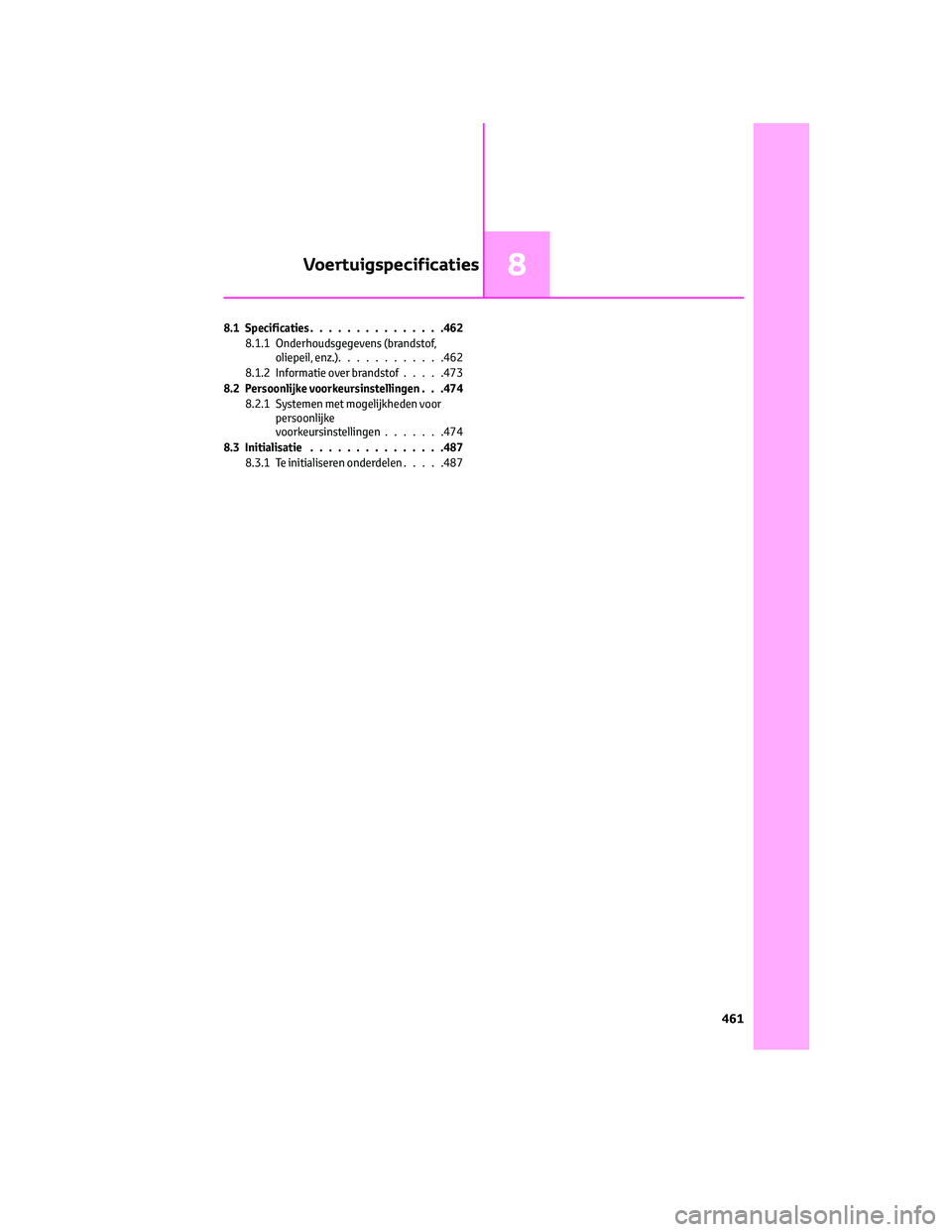

8.1 Specificaties...............462
8.1.1 Onderhoudsgegevens (brandstof,
oliepeil, enz.)............462
8.1.2 Informatie over brandstof.....473
8.2 Persoonlijke voorkeursinstellingen . . .474
8.2.1 Systemen met mogelijkheden voor
persoonlijke
voorkeursinstellingen.......474
8.3Initialisatie ...............487
8.3.1 Te initialiseren onderdelen.....487
Voertuigspecificaties8
461

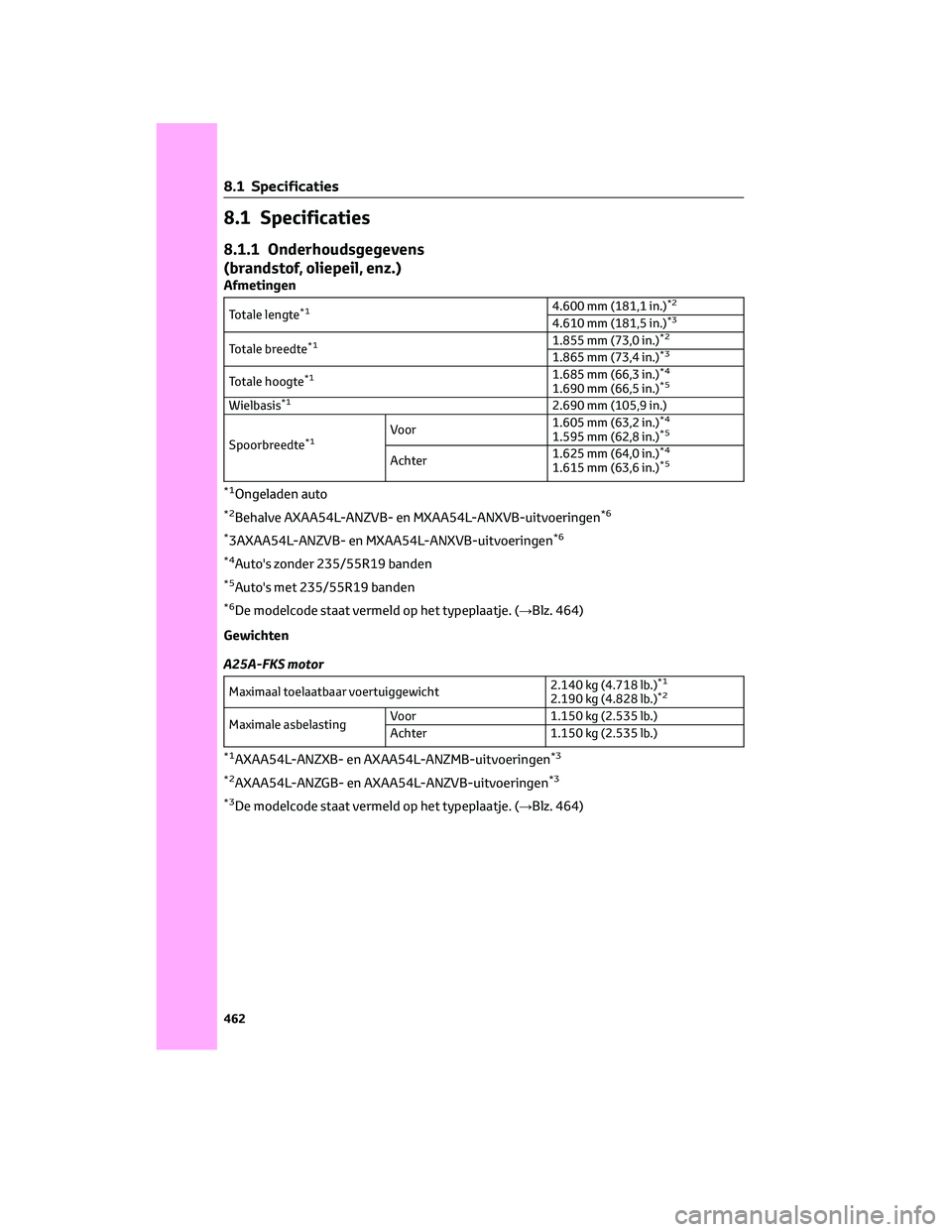

8.1 Specificaties
8.1.1 Onderhoudsgegevens
(brandstof, oliepeil, enz.)
Afmetingen
Totale lengte*14.600 mm (181,1 in.)*2
4.610 mm (181,5 in.)*3
Totale breedte*11.855 mm (73,0 in.)*2
1.865 mm (73,4 in.)*3
Totale hoogte*11.685 mm (66,3 in.)*4
1.690 mm (66,5 in.)*5
Wielbasis*12.690 mm (105,9 in.)
Spoorbreedte
*1Voor1.605 mm (63,2 in.)*4
1.595 mm (62,8 in.)*5
Achter1.625 mm (64,0 in.)*4
1.615 mm (63,6 in.)*5
*1Ongeladen auto
*2Behalve AXAA54L-ANZVB- en MXAA54L-ANXVB-uitvoeringen*6
*
3AXAA54L-ANZVB- en MXAA54L-ANXVB-uitvoeringen*6
*4
Auto's zonder 235/55R19 banden
*5Auto's met 235/55R19 banden
*6De modelcode staat vermeld op het typeplaatje. (→Blz. 464)
Gewichten
A25A-FKS motor
Maximaal toelaatbaar voertuiggewicht2.140 kg (4.718 lb.)*1
2.190 kg (4.828 lb.)*2
Maximale asbelastingVoor 1.150 kg (2.535 lb.)
Achter 1.150 kg (2.535 lb.)
*1AXAA54L-ANZXB- en AXAA54L-ANZMB-uitvoeringen*3
*2
AXAA54L-ANZGB- en AXAA54L-ANZVB-uitvoeringen*3
*3
De modelcode staat vermeld op het typeplaatje. (→Blz. 464)
8.1 Specificaties
462

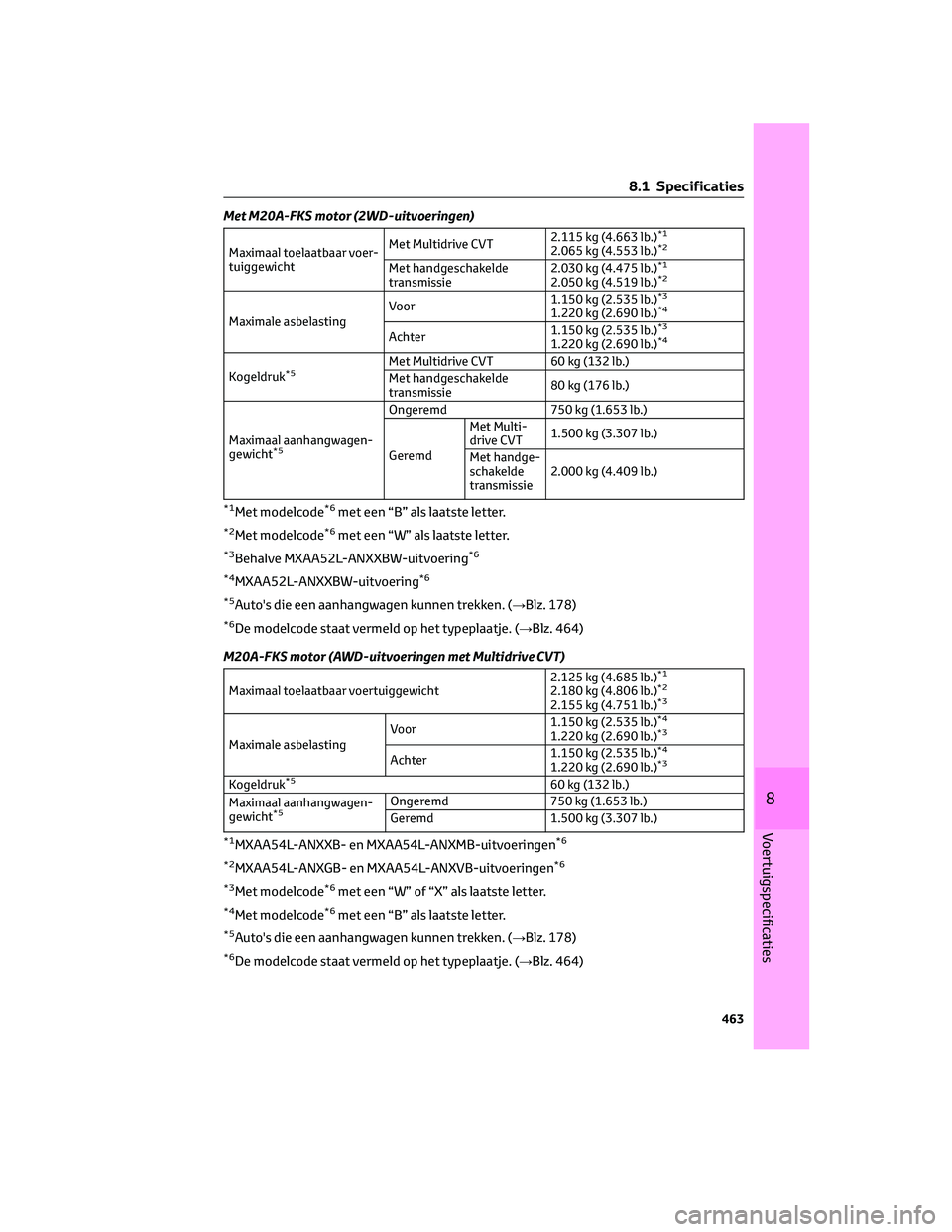

Met M20A-FKS motor (2WD-uitvoeringen)
Maximaal toelaatbaar voer-
tuiggewichtMet Multidrive CVT2.115 kg (4.663 lb.)
*1
2.065 kg (4.553 lb.)*2
Met handgeschakelde
transmissie2.030 kg (4.475 lb.)*1
2.050 kg (4.519 lb.)*2
Maximale asbelastingVoor1.150 kg (2.535 lb.)
*3
1.220 kg (2.690 lb.)*4
Achter1.150 kg (2.535 lb.)*3
1.220 kg (2.690 lb.)*4
Kogeldruk*5Met Multidrive CVT 60 kg (132 lb.)
Met handgeschakelde
transmissie80 kg (176 lb.)
Maximaal aanhangwagen-
gewicht
*5
Ongeremd 750 kg (1.653 lb.)
GeremdMet Multi-
drive CVT1.500 kg (3.307 lb.)
Met handge-
schakelde
transmissie2.000 kg (4.409 lb.)
*1Met modelcode*6met een “B” als laatste letter.
*2Met modelcode*6met een “W” als laatste letter.
*3Behalve MXAA52L-ANXXBW-uitvoering*6
*4
MXAA52L-ANXXBW-uitvoering*6
*5
Auto's die een aanhangwagen kunnen trekken. (→Blz. 178)
*6De modelcode staat vermeld op het typeplaatje. (→Blz. 464)
M20A-FKS motor (AWD-uitvoeringen met Multidrive CVT)
Maximaal toelaatbaar voertuiggewicht2.125 kg (4.685 lb.)
*1
2.180 kg (4.806 lb.)*2
2.155 kg (4.751 lb.)*3
Maximale asbelastingVoor1.150 kg (2.535 lb.)
*4
1.220 kg (2.690 lb.)*3
Achter1.150 kg (2.535 lb.)*4
1.220 kg (2.690 lb.)*3
Kogeldruk*560 kg (132 lb.)
Maximaal aanhangwagen-
gewicht
*5Ongeremd 750 kg (1.653 lb.)
Geremd 1.500 kg (3.307 lb.)
*1MXAA54L-ANXXB- en MXAA54L-ANXMB-uitvoeringen*6
*2
MXAA54L-ANXGB- en MXAA54L-ANXVB-uitvoeringen*6
*3
Met modelcode*6met een “W” of “X” als laatste letter.
*4Met modelcode*6met een “B” als laatste letter.
*5Auto's die een aanhangwagen kunnen trekken. (→Blz. 178)
*6De modelcode staat vermeld op het typeplaatje. (→Blz. 464)
8.1 Specificaties
463
8
Voertuigspecificaties

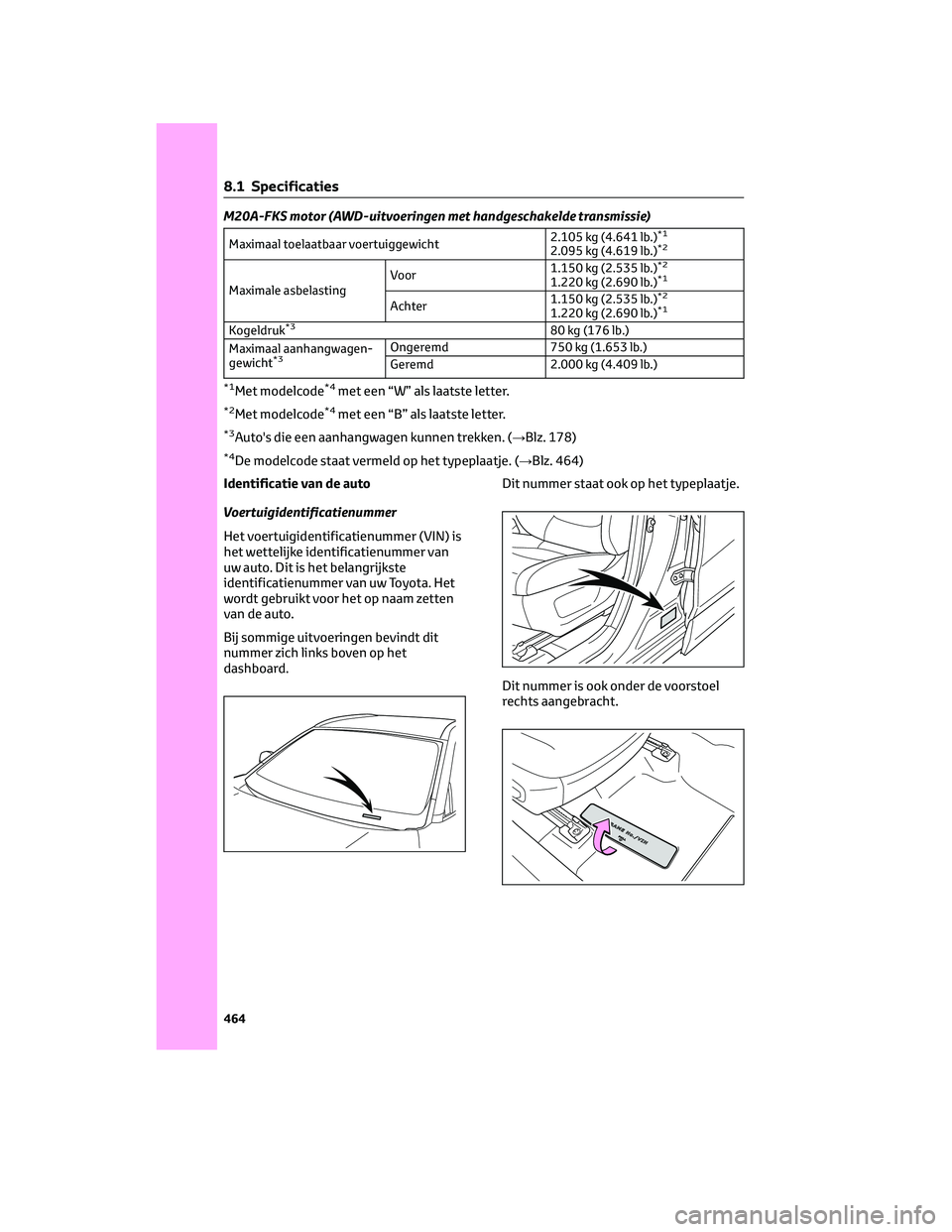

M20A-FKS motor (AWD-uitvoeringen met handgeschakelde transmissie)
Maximaal toelaatbaar voertuiggewicht2.105 kg (4.641 lb.)*1
2.095 kg (4.619 lb.)*2
Maximale asbelastingVoor1.150 kg (2.535 lb.)
*2
1.220 kg (2.690 lb.)*1
Achter1.150 kg (2.535 lb.)*2
1.220 kg (2.690 lb.)*1
Kogeldruk*380 kg (176 lb.)
Maximaal aanhangwagen-
gewicht
*3Ongeremd 750 kg (1.653 lb.)
Geremd 2.000 kg (4.409 lb.)
*1Met modelcode*4met een “W” als laatste letter.
*2Met modelcode*4met een “B” als laatste letter.
*3Auto's die een aanhangwagen kunnen trekken. (→Blz. 178)
*4De modelcode staat vermeld op het typeplaatje. (→Blz. 464)
Identificatie van de auto
Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is
het wettelijke identificatienummer van
uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Bij sommige uitvoeringen bevindt dit
nummer zich links boven op het
dashboard.Dit nummer staat ook op het typeplaatje.
Dit nummer is ook onder de voorstoel
rechts aangebracht.
8.1 Specificaties
464

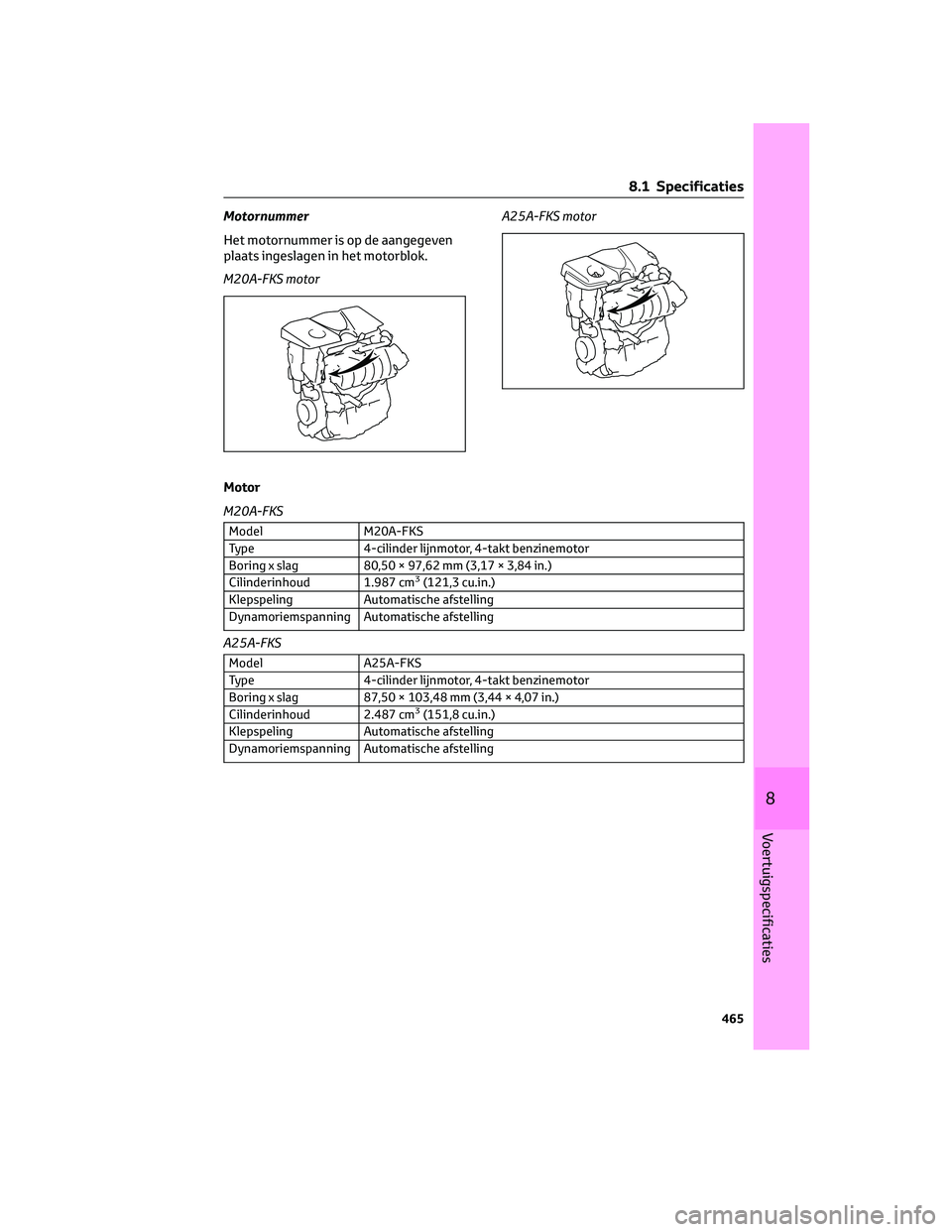

Motornummer
Het motornummer is op de aangegeven
plaats ingeslagen in het motorblok.
M20A-FKS motorA25A-FKS motor
Motor
M20A-FKS
Model M20A-FKS
Type 4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag 80,50 × 97,62 mm (3,17 × 3,84 in.)
Cilinderinhoud 1.987 cm
3(121,3 cu.in.)
Klepspeling Automatische afstelling
Dynamoriemspanning Automatische afstelling
A25A-FKS
Model A25A-FKS
Type 4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag 87,50 × 103,48 mm (3,44 × 4,07 in.)
Cilinderinhoud 2.487 cm
3(151,8 cu.in.)
Klepspeling Automatische afstelling
Dynamoriemspanning Automatische afstelling
8.1 Specificaties
465
8
Voertuigspecificaties

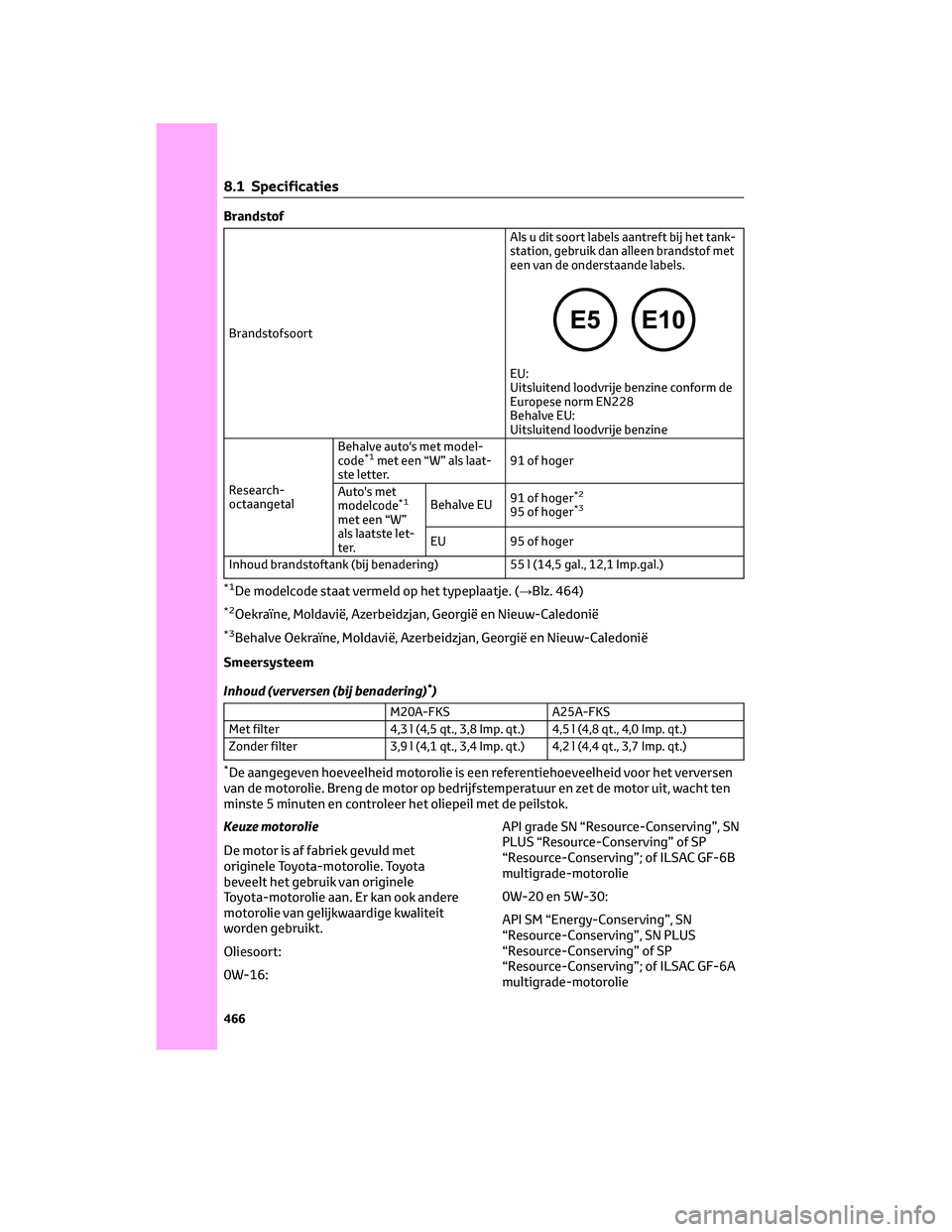

Brandstof
BrandstofsoortAls u dit soort labels aantreft bij het tank-
station, gebruik dan alleen brandstof met
een van de onderstaande labels.
EU:
Uitsluitend loodvrije benzine conform de
Europese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-
octaangetalBehalve auto's met model-
code
*1met een “W” als laat-
ste letter.91 of hoger
Auto's met
modelcode
*1
met een “W”
als laatste let-
ter.Behalve EU91 of hoger
*2
95 of hoger*3
EU 95 of hoger
Inhoud brandstoftank (bij benadering) 55 l (14,5 gal., 12,1 Imp.gal.)
*1De modelcode staat vermeld op het typeplaatje. (→Blz. 464)
*2Oekraïne, Moldavië, Azerbeidzjan, Georgië en Nieuw-Caledonië
*3Behalve Oekraïne, Moldavië, Azerbeidzjan, Georgië en Nieuw-Caledonië
Smeersysteem
Inhoud (verversen (bij benadering)
*)
M20A-FKS A25A-FKS
Met filter 4,3 l (4,5 qt., 3,8 Imp. qt.) 4,5 l (4,8 qt., 4,0 Imp. qt.)
Zonder filter 3,9 l (4,1 qt., 3,4 Imp. qt.) 4,2 l (4,4 qt., 3,7 Imp. qt.)
*De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het verversen
van de motorolie. Breng de motor op bedrijfstemperatuur en zet de motor uit, wacht ten
minste 5 minuten en controleer het oliepeil met de peilstok.
Keuze motorolie
De motor is af fabriek gevuld met
originele Toyota-motorolie. Toyota
beveelt het gebruik van originele
Toyota-motorolie aan. Er kan ook andere
motorolie van gelijkwaardige kwaliteit
worden gebruikt.
Oliesoort:
0W-16:API grade SN “Resource-Conserving”, SN
PLUS “Resource-Conserving” of SP
“Resource-Conserving”; of ILSAC GF-6B
multigrade-motorolie
0W-20 en 5W-30:
API SM “Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” of SP
“Resource-Conserving”; of ILSAC GF-6A
multigrade-motorolie
8.1 Specificaties
466

Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van SAE
0W-16. Deze motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud weer.
U kunt de viscositeit SAE 0W-
20 gebruiken als SAE 0W-16 niet
beschikbaar is. Deze dient echter bij de
volgende verversing vervangen te
worden door SAE 0W-16.
ATe verwachten temperatuurbereik tot
volgende verversing
BAanbevolen
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan
dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met een
lage waarde voor de W zorgt dat de
motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de
viscositeit van de olie weer als de olie
een hoge temperatuur heeft. Olie met
een hogere viscositeit (hogere
waarde) is mogelijk beter geschikt
wanneer met hoge snelheden of met
veel belading wordt gereden.Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide
bovenstaande symbolen op de
verpakking is gedrukt.
AAPI-symbool
Bovenste deel: API SERVICE SP geeft
de kwaliteit van de motorolie aan en
is vastgesteld door API (American
Petroleum Institute).
Middelste deel: SAE 0W-16 geeft de
viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat
voor brandstofbesparende en groene
eigenschappen.
BILSAC-symbool
Het ILSAC-symbool (International
Lubricant Standardization and
Approval Committee) staat op de
voorzijde van de verpakking.
8.1 Specificaties
467
8
Voertuigspecificaties

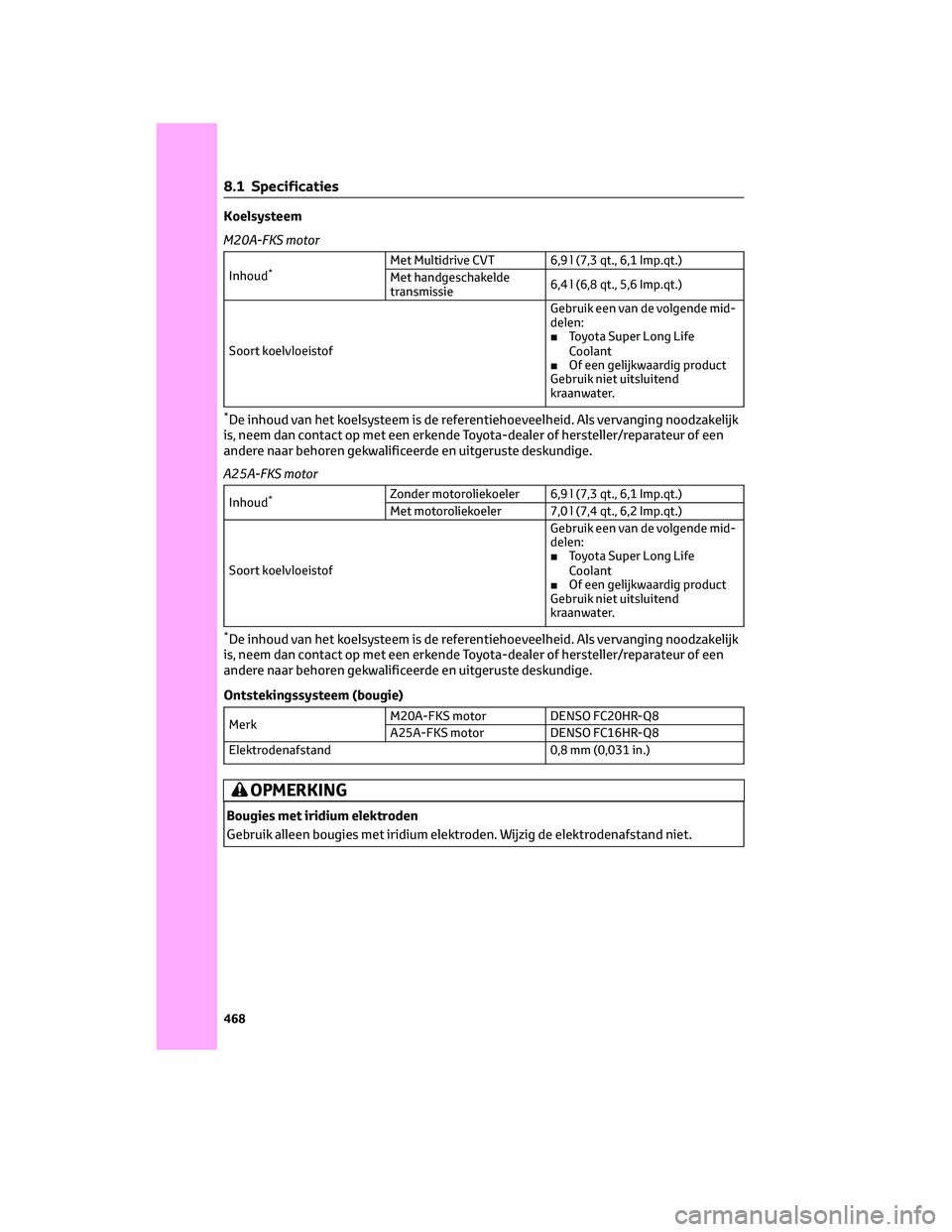

Koelsysteem
M20A-FKS motor
Inhoud*Met Multidrive CVT 6,9 l (7,3 qt., 6,1 Imp.qt.)
Met handgeschakelde
transmissie6,4 l (6,8 qt., 5,6 Imp.qt.)
Soort koelvloeistofGebruik een van de volgende mid-
delen:
■Toyota Super Long Life
Coolant
■Of een gelijkwaardig product
Gebruik niet uitsluitend
kraanwater.
*De inhoud van het koelsysteem is de referentiehoeveelheid. Als vervanging noodzakelijk
is, neem dan contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
A25A-FKS motor
Inhoud*Zonder motoroliekoeler 6,9 l (7,3 qt., 6,1 Imp.qt.)
Met motoroliekoeler 7,0 l (7,4 qt., 6,2 Imp.qt.)
Soort koelvloeistofGebruik een van de volgende mid-
delen:
■Toyota Super Long Life
Coolant
■Of een gelijkwaardig product
Gebruik niet uitsluitend
kraanwater.
*De inhoud van het koelsysteem is de referentiehoeveelheid. Als vervanging noodzakelijk
is, neem dan contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Ontstekingssysteem (bougie)
MerkM20A-FKS motor DENSO FC20HR-Q8
A25A-FKS motor DENSO FC16HR-Q8
Elektrodenafstand 0,8 mm (0,031 in.)
OPMERKING
Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand niet.
8.1 Specificaties
468
