Wenn Störungen auftreten

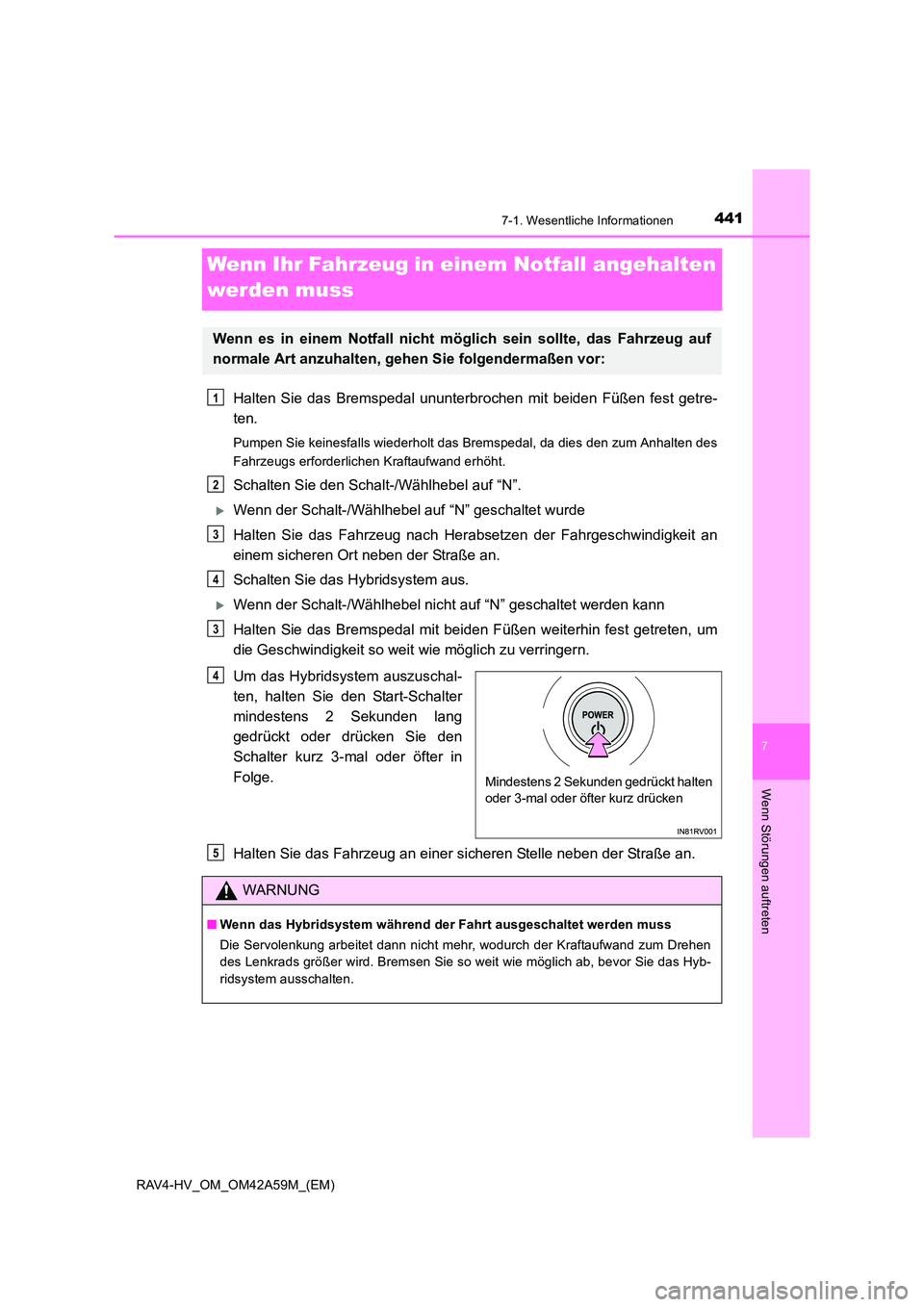

Wenn Ihr Fahrzeug in einem Notfall angehalten
werden muss
Halten Sie das Bremspedal ununterbrochen mit beiden Füßen fest getre-
ten.
Pumpen Sie keinesfalls wiederholt das Bremspedal, da dies den zum Anhalten des
Fahrzeugs erforderlichen Kraftaufwand erhöht.
Schalten Sie den Schalt-/Wählhebel auf “N”.
XWenn der Schalt-/Wählhebel auf “N” geschaltet wurde
Halten Sie das Fahrzeug nach Herabsetzen der Fahrgeschwindigkeit an
einem sicheren Ort neben der Straße an.
Schalten Sie das Hybridsystem aus.
XWenn der Schalt-/Wählhebel nicht auf “N” geschaltet werden kann
Halten Sie das Bremspedal mit beiden Füßen weiterhin fest getreten, um
die Geschwindigkeit so weit wie möglich zu verringern.
Um das Hybridsystem auszuschal-
ten, halten Sie den Start-Schalter
mindestens 2 Sekunden lang
gedrückt oder drücken Sie den
Schalter kurz 3-mal oder öfter in
Folge.
Halten Sie das Fahrzeug an einer sicheren Stelle neben der Straße an.
Wenn es in einem Notfall nicht möglich sein sollte, das Fahrzeug auf
normale Art anzuhalten, gehen Sie folgendermaßen vor:
1
2
3
4
3
Mindestens 2 Sekunden gedrückt halten
oder 3-mal oder öfter kurz drücken
4
WARNUNG
■ Wenn das Hybridsystem während der Fahrt ausgeschaltet werden muss
Die Servolenkung arbeitet dann nicht mehr, wodurch der Kraftaufwand zum Drehen
des Lenkrads größer wird. Bremsen Sie so weit wie möglich ab, bevor Sie das Hyb-
ridsystem ausschalten.
5

4427-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)

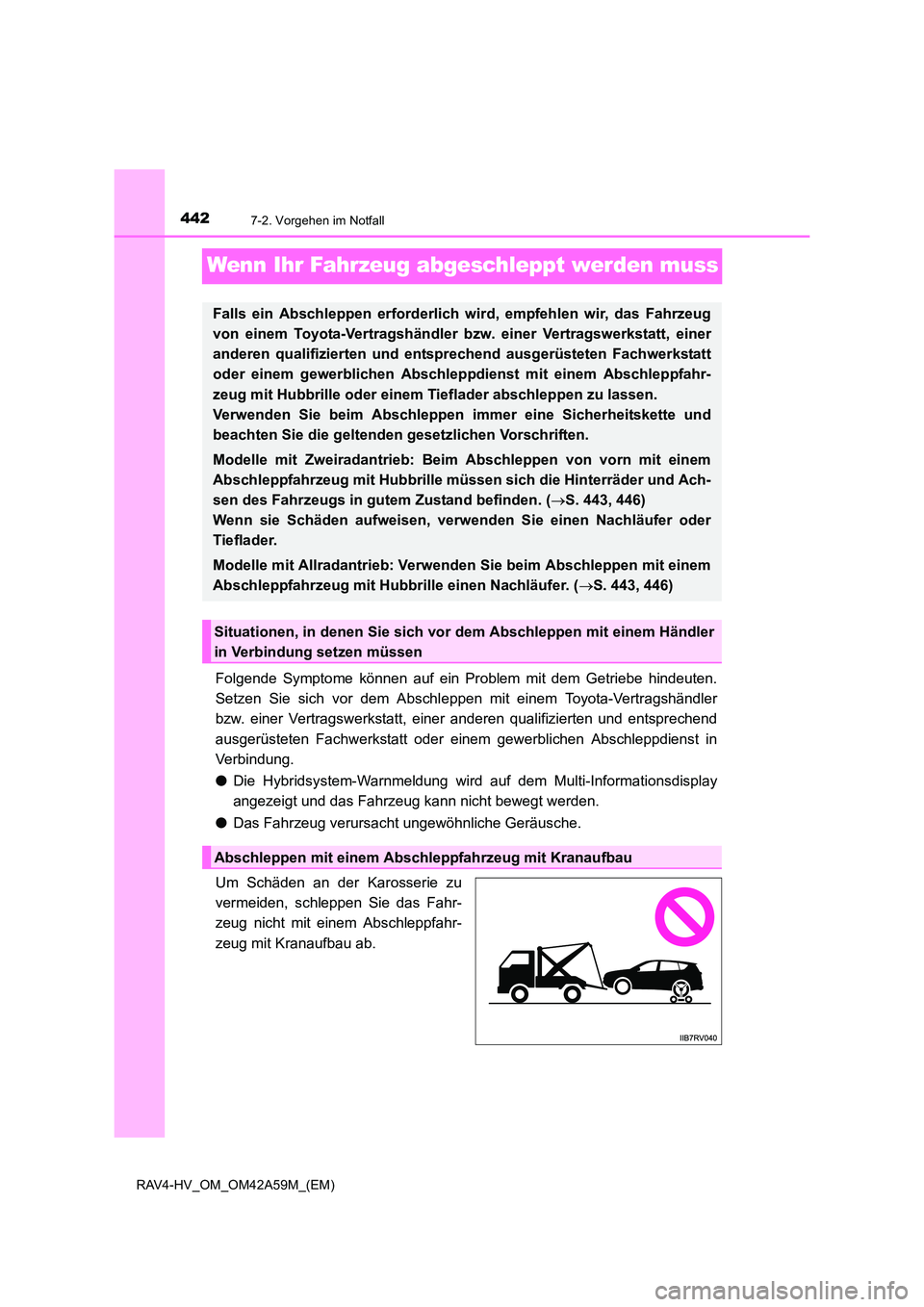

Wenn Ihr Fahrzeug abgeschleppt werden muss
Folgende Symptome können auf ein Problem mit dem Getriebe hindeuten.
Setzen Sie sich vor dem Abschl eppen mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt, einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt oder einem gewerblichen Abschleppdienst in
Verbindung.
● Die Hybridsystem-Warnmeldung wird auf dem Multi-Informationsdisplay
angezeigt und das Fahrzeug kann nicht bewegt werden.
● Das Fahrzeug verursacht ungewöhnliche Geräusche.
Um Schäden an der Karosserie zu
vermeiden, schleppen Sie das Fahr-
zeug nicht mit einem Abschleppfahr-
zeug mit Kranaufbau ab.
Falls ein Abschleppen erforderlich wird, empfehlen wir, das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt, einer
anderen qualifizierten und entspr echend ausgerüsteten Fachwerkstatt
oder einem gewerblichen Abschleppdienst mit einem Abschleppfahr-
zeug mit Hubbrille oder einem Tieflader abschleppen zu lassen.
Verwenden Sie beim Abschleppen immer eine Sicherheitskette und
beachten Sie die geltenden gesetzlichen Vorschriften.
Modelle mit Zweiradantrieb: Beim Abschleppen von vorn mit einem
Abschleppfahrzeug mit Hubbrille müssen sich die Hinterräder und Ach-
sen des Fahrzeugs in gutem Zustand befinden. ( →S. 443, 446)
Wenn sie Schäden aufweisen, verwenden Sie einen Nachläufer oder
Tieflader.
Modelle mit Allradantrieb: Verwenden Sie beim Abschleppen mit einem
Abschleppfahrzeug mit Hubbrille einen Nachläufer. ( →S. 443, 446)
Situationen, in denen Sie sich vor dem Abschleppen mit einem Händler
in Verbindung setzen müssen
Abschleppen mit einem Abschleppfahrzeug mit Kranaufbau

4437-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)
7
Wenn Störungen auftreten
Bei Verwendung von Ketten oder
Drahtseilen zur Sicherung müssen
die in der Abbildung schattiert darge-
stellten Winkel 45° betragen.
Ziehen Sie die Befestigungen nicht zu
stark an, da sonst das Fahrzeug
beschädigt werden könnte.

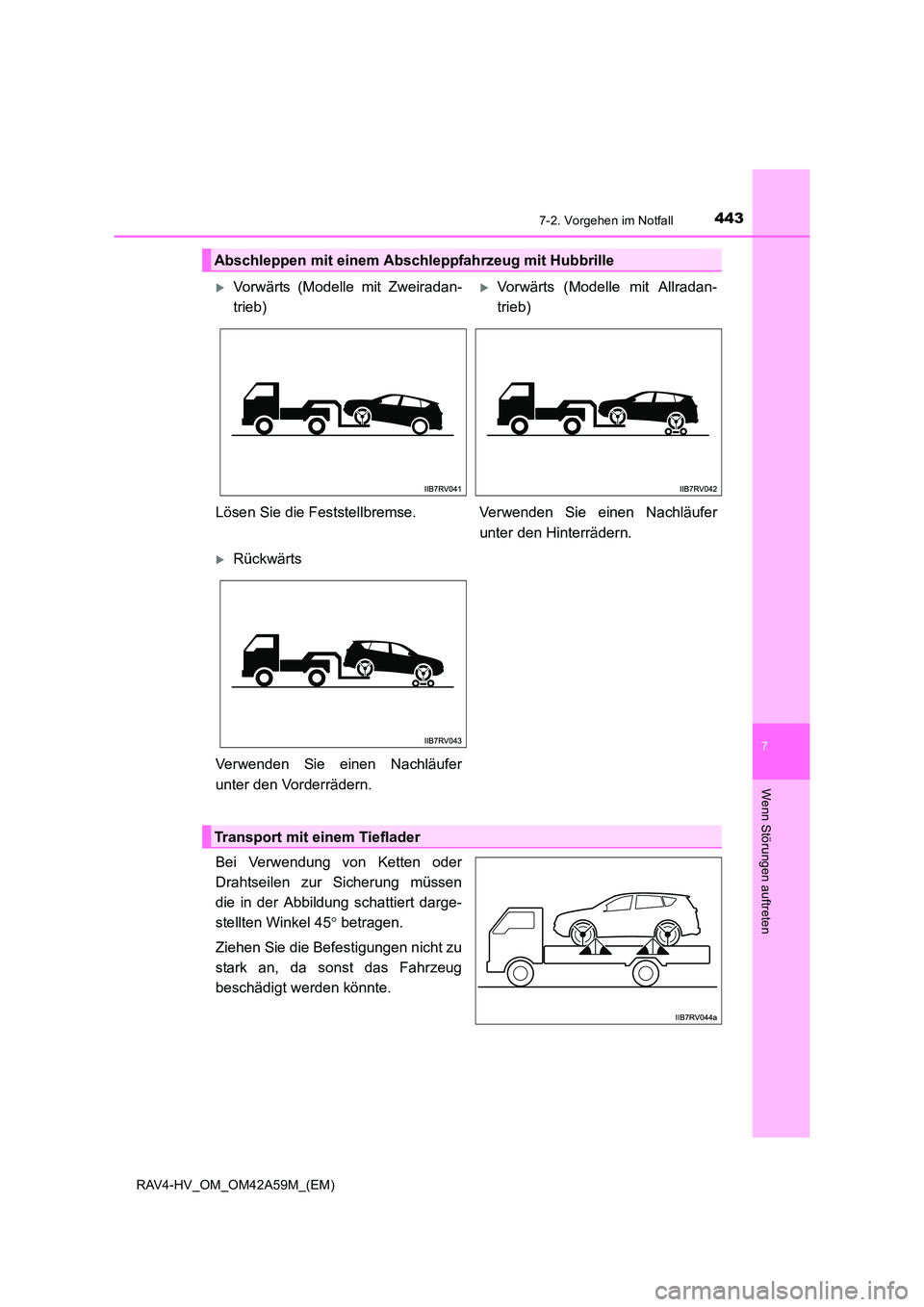

Abschleppen mit einem Abschleppfahrzeug mit Hubbrille
XVorwärts (Modelle mit Zweiradan-
trieb)XVorwärts (Modelle mit Allradan-
trieb)
Lösen Sie die Feststellbremse. Verwenden Sie einen Nachläufer unter den Hinterrädern.
XRückwärts
Verwenden Sie einen Nachläufer
unter den Vorderrädern.
Transport mit einem Tieflader

4447-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)

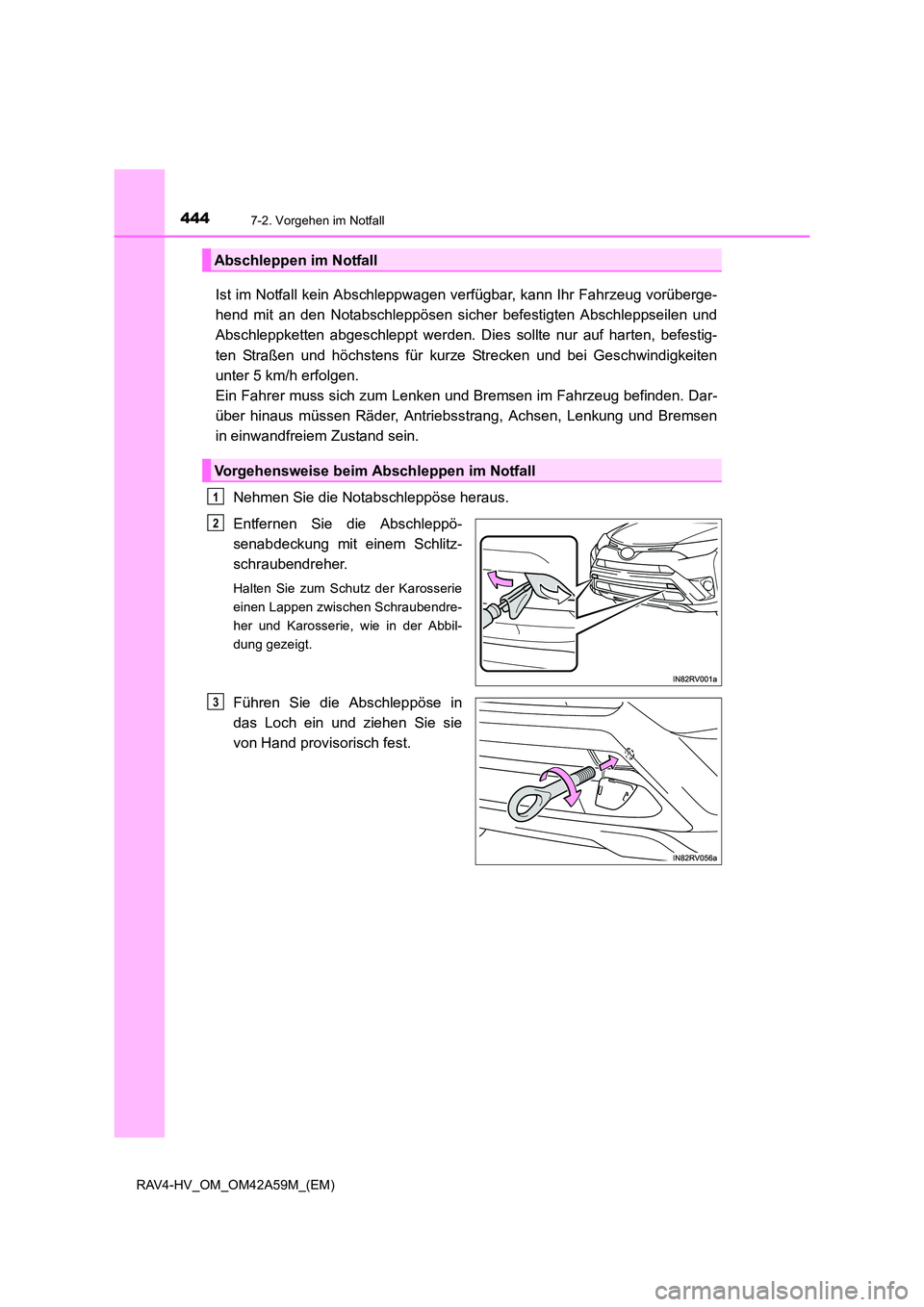

Ist im Notfall kein Abschleppwagen verfügbar, kann Ihr Fahrzeug vorüberge-
hend mit an den Notabschleppösen sicher befestigten Abschleppseilen und
Abschleppketten abgeschleppt werden. Dies sollte nur auf harten, befestig-
ten Straßen und höchstens für kurze Strecken und bei Geschwindigkeiten
unter 5 km/h erfolgen.
Ein Fahrer muss sich zum Lenken und Bremsen im Fahrzeug befinden. Dar-
über hinaus müssen Räder, Antriebsstrang, Achsen, Lenkung und Bremsen
in einwandfreiem Zustand sein.Nehmen Sie die Notabschleppöse heraus.
Entfernen Sie die Abschleppö-
senabdeckung mit einem Schlitz-
schraubendreher.
Halten Sie zum Schutz der Karosserie
einen Lappen zwischen Schraubendre-
her und Karosserie, wie in der Abbil-
dung gezeigt.
Führen Sie die Abschleppöse in
das Loch ein und ziehen Sie sie
von Hand provisorisch fest.
Abschleppen im Notfall
Vorgehensweise beim Abschleppen im Notfall
1
2
3

4457-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)
7
Wenn Störungen auftreten

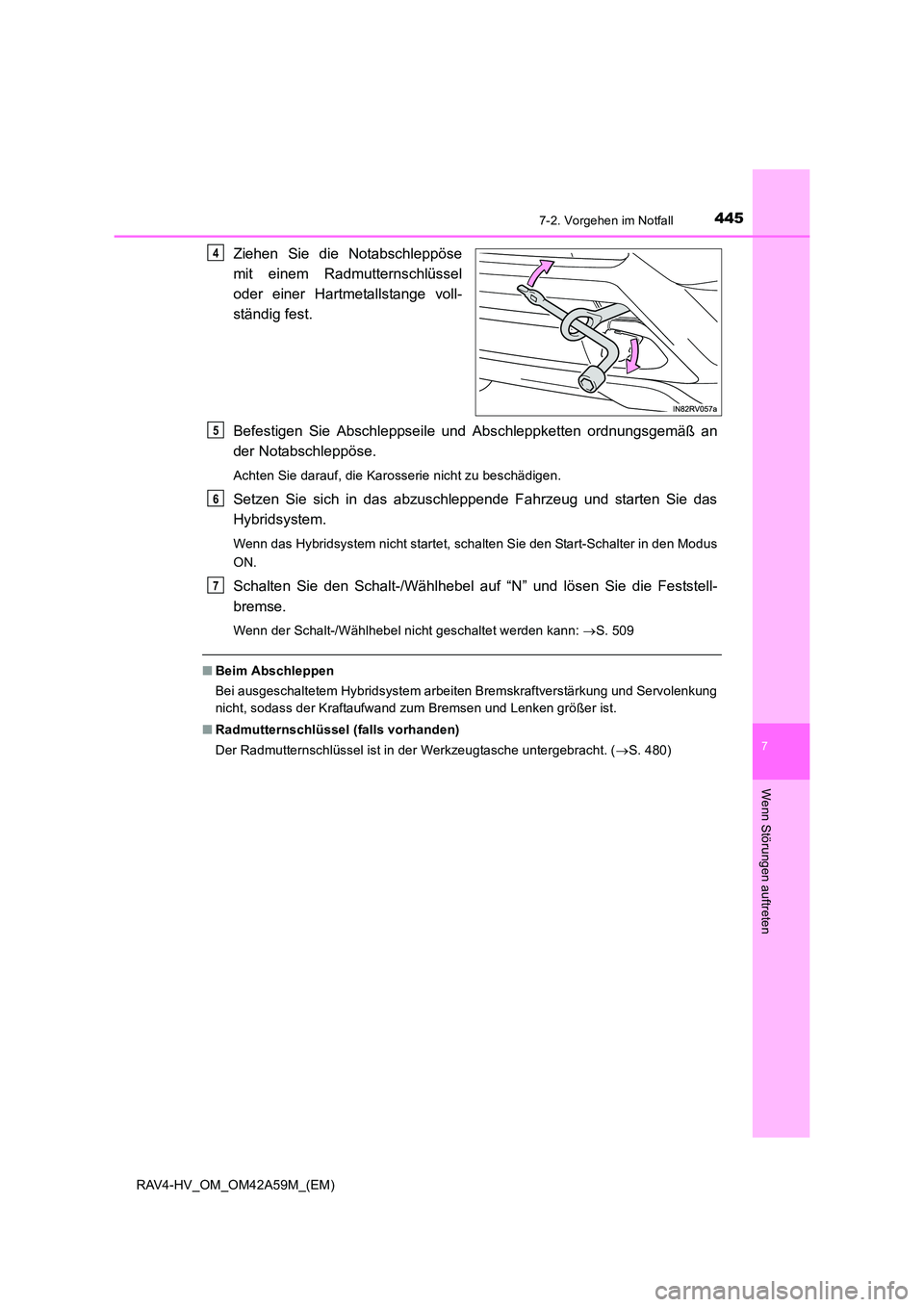

Ziehen Sie die Notabschleppöse
mit einem Radmutternschlüssel
oder einer Hartmetallstange voll-
ständig fest.
Befestigen Sie Abschleppseile und Abschleppketten ordnungsgemäß an
der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
Setzen Sie sich in das abzuschleppende Fahrzeug und starten Sie das
Hybridsystem.
Wenn das Hybridsystem nicht startet, schalten Sie den Start-Schalter in den Modus
ON.
Schalten Sie den Schalt-/Wählhebel auf “N” und lösen Sie die Feststell-
bremse.
Wenn der Schalt-/Wählhebel nicht geschaltet werden kann: →S. 509
■ Beim Abschleppen
Bei ausgeschaltetem Hybridsystem arbeiten Bremskraftverstärkung und Servolenkung
nicht, sodass der Kraftaufwand zum Bremsen und Lenken größer ist.
■ Radmutternschlüssel (falls vorhanden)
Der Radmutternschlüssel ist in der Werkzeugtasche untergebracht. ( →S. 480)
4
5
6
7

4467-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)

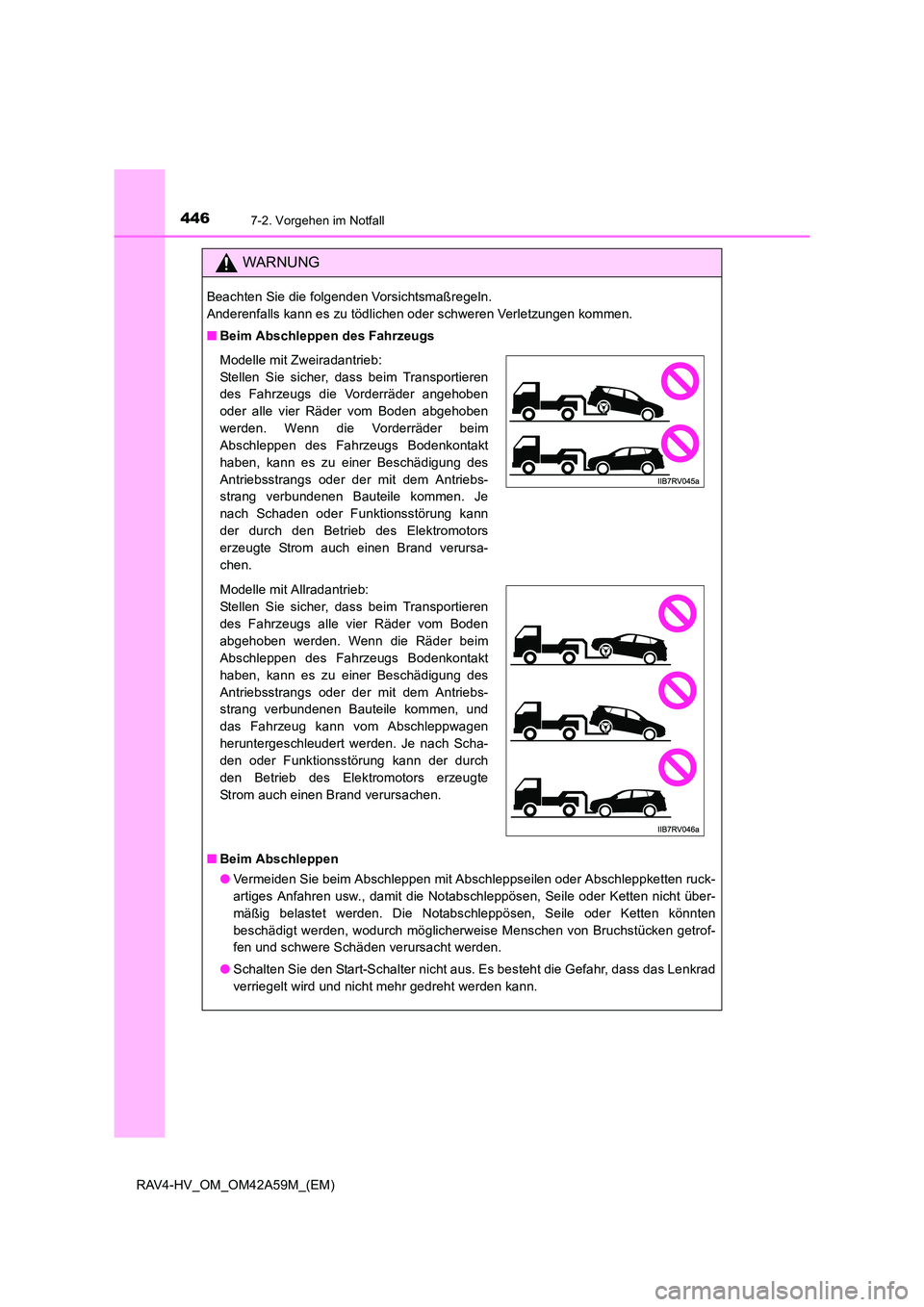

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
●Vermeiden Sie beim Abschleppen mit Abschleppseilen oder Abschleppketten ruck-
artiges Anfahren usw., damit die Notabschleppösen, Seile oder Ketten nicht über-
mäßig belastet werden. Die Notabschleppösen, Seile oder Ketten könnten
beschädigt werden, wodurch möglicherweise Menschen von Bruchstücken getrof-
fen und schwere Schäden verursacht werden.
● Schalten Sie den Start-Schalter nicht aus. Es besteht die Gefahr, dass das Lenkrad
verriegelt wird und nicht mehr gedreht werden kann.
Modelle mit Zweiradantrieb:
Stellen Sie sicher, dass beim Transportieren
des Fahrzeugs die Vorderräder angehoben
oder alle vier Räder vom Boden abgehoben
werden. Wenn die Vorderräder beim
Abschleppen des Fahrzeugs Bodenkontakt
haben, kann es zu einer Beschädigung des
Antriebsstrangs oder der mit dem Antriebs-
strang verbundenen Bauteile kommen. Je
nach Schaden oder Funktionsstörung kann
der durch den Betrieb des Elektromotors
erzeugte Strom auch einen Brand verursa-
chen.
Modelle mit Allradantrieb:
Stellen Sie sicher, dass beim Transportieren
des Fahrzeugs alle vier Räder vom Boden
abgehoben werden. Wenn die Räder beim
Abschleppen des Fahrzeugs Bodenkontakt
haben, kann es zu einer Beschädigung des
Antriebsstrangs oder der mit dem Antriebs-
strang verbundenen Bauteile kommen, und
das Fahrzeug kann vom Abschleppwagen
heruntergeschleudert werden. Je nach Scha-
den oder Funktionsstörung kann der durch
den Betrieb des Elektromotors erzeugte
Strom auch einen Brand verursachen.

4477-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)
7
Wenn Störungen auftreten
WARNUNG

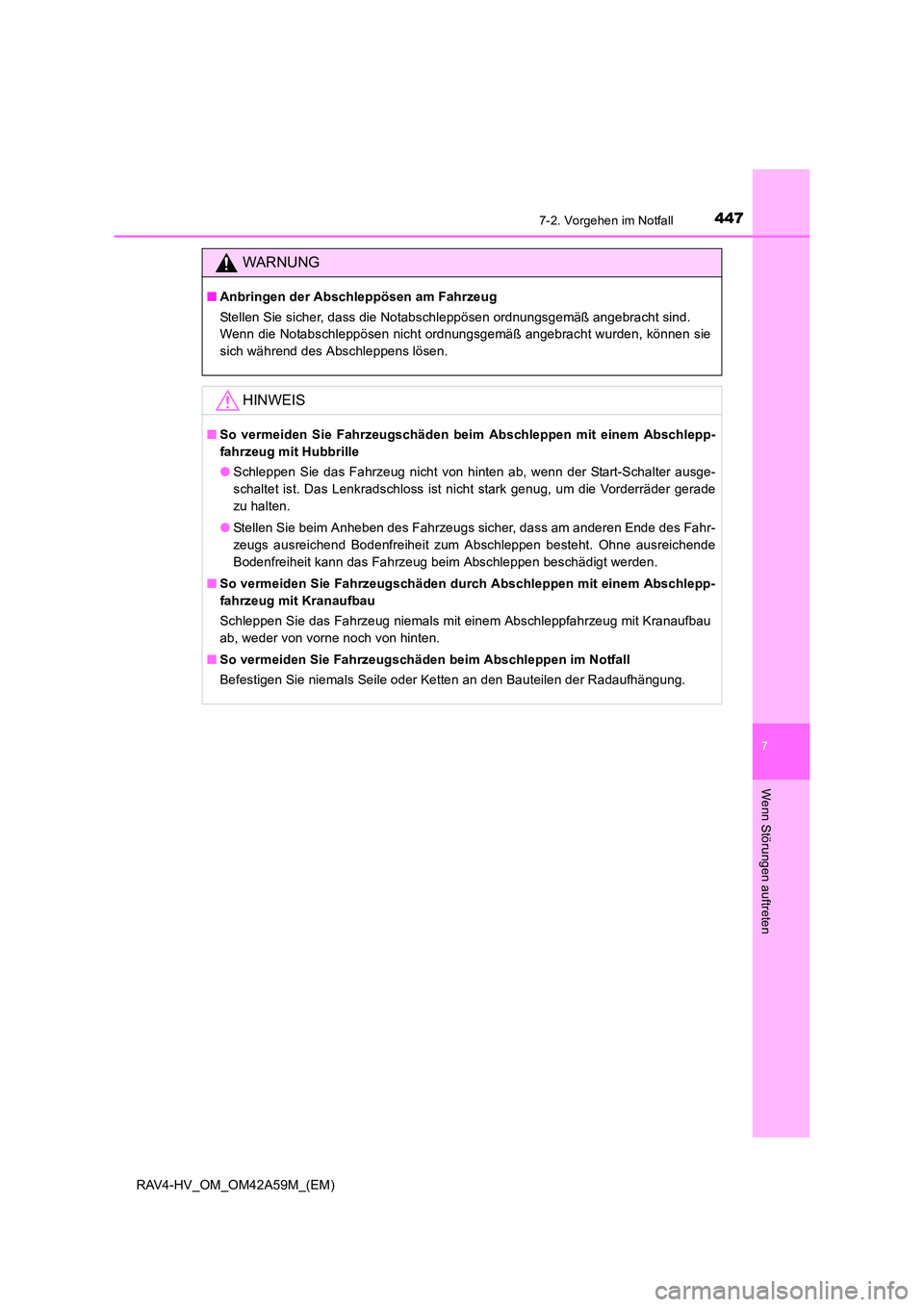

■Anbringen der Abschleppösen am Fahrzeug
Stellen Sie sicher, dass die Notabschleppösen ordnungsgemäß angebracht sind.
Wenn die Notabschleppösen nicht ordnungsgemäß angebracht wurden, können sie
sich während des Abschleppens lösen.
HINWEIS
■So vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschlepp-
fahrzeug mit Hubbrille
●Schleppen Sie das Fahrzeug nicht von hinten ab, wenn der Start-Schalter ausge-
schaltet ist. Das Lenkradschloss ist nicht stark genug, um die Vorderräder gerade
zu halten.
● Stellen Sie beim Anheben des Fahrzeugs sicher, dass am anderen Ende des Fahr-
zeugs ausreichend Bodenfreiheit zum Abschleppen besteht. Ohne ausreichende
Bodenfreiheit kann das Fahrzeug beim Abschleppen beschädigt werden.
■ So vermeiden Sie Fahrzeugschäden durch Abschleppen mit einem Abschlepp-
fahrzeug mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau
ab, weder von vorne noch von hinten.
■ So vermeiden Sie Fahrzeugschäden beim Abschleppen im Notfall
Befestigen Sie niemals Seile oder Ketten an den Bauteilen der Radaufhängung.

4487-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)

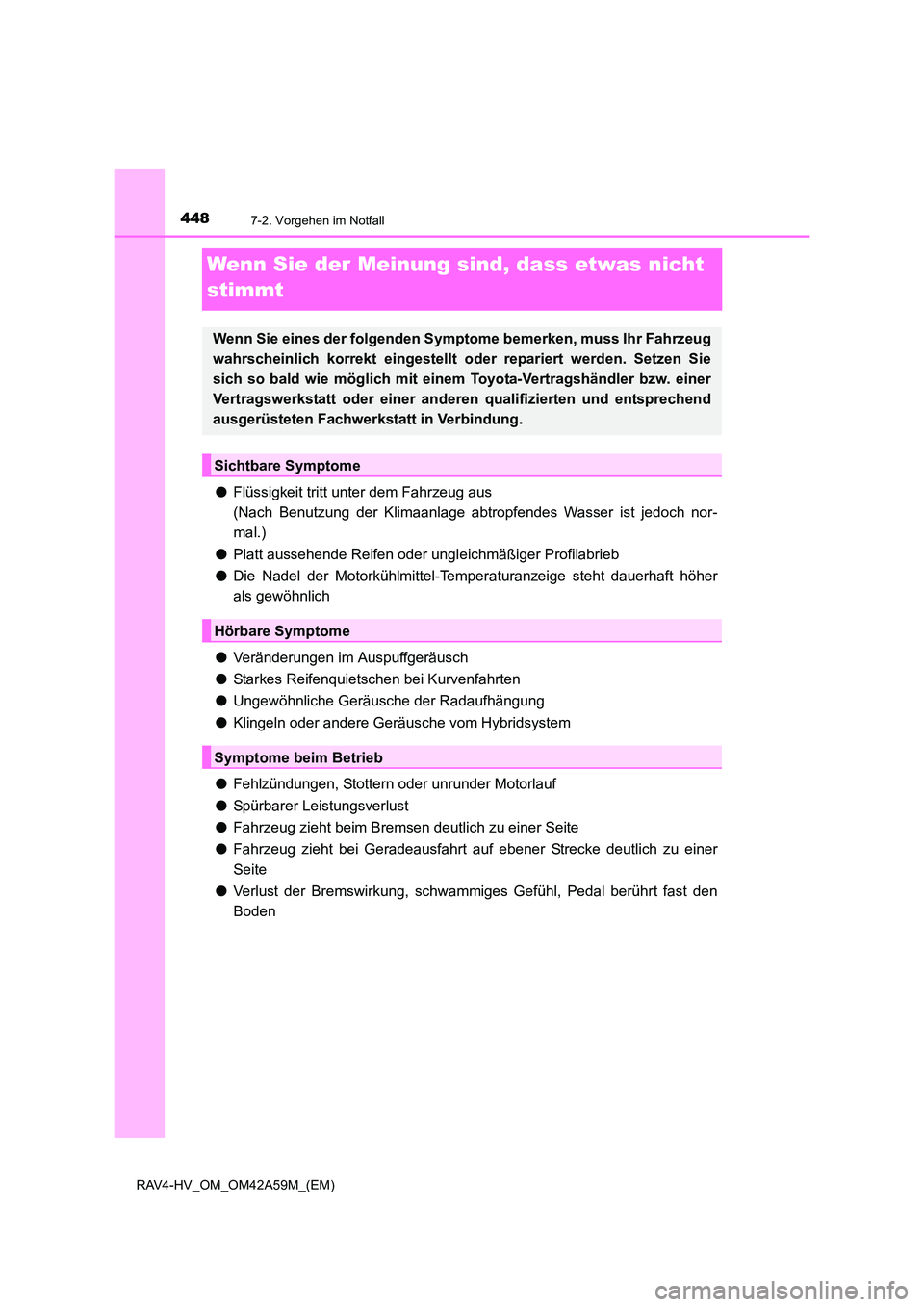

Wenn Sie der Meinung sind, dass etwas nicht
stimmt
●Flüssigkeit tritt unter dem Fahrzeug aus
(Nach Benutzung der Klimaanlage abtropfendes Wasser ist jedoch nor-
mal.)
● Platt aussehende Reifen oder ungl eichmäßiger Profilabrieb
● Die Nadel der Motorkühlmittel-Temperaturanzeige steht dauerhaft höher
als gewöhnlich
● Veränderungen im Auspuffgeräusch
● Starkes Reifenquietschen bei Kurvenfahrten
● Ungewöhnliche Geräusche der Radaufhängung
● Klingeln oder andere Geräusche vom Hybridsystem
● Fehlzündungen, Stottern oder unrunder Motorlauf
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen deutlich zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke deutlich zu einer
Seite
● Verlust der Bremswirkung, schwammi ges Gefühl, Pedal berührt fast den
Boden
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich korrekt eingestellt od er repariert werden. Setzen Sie
sich so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

4497-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)
7
Wenn Störungen auftreten

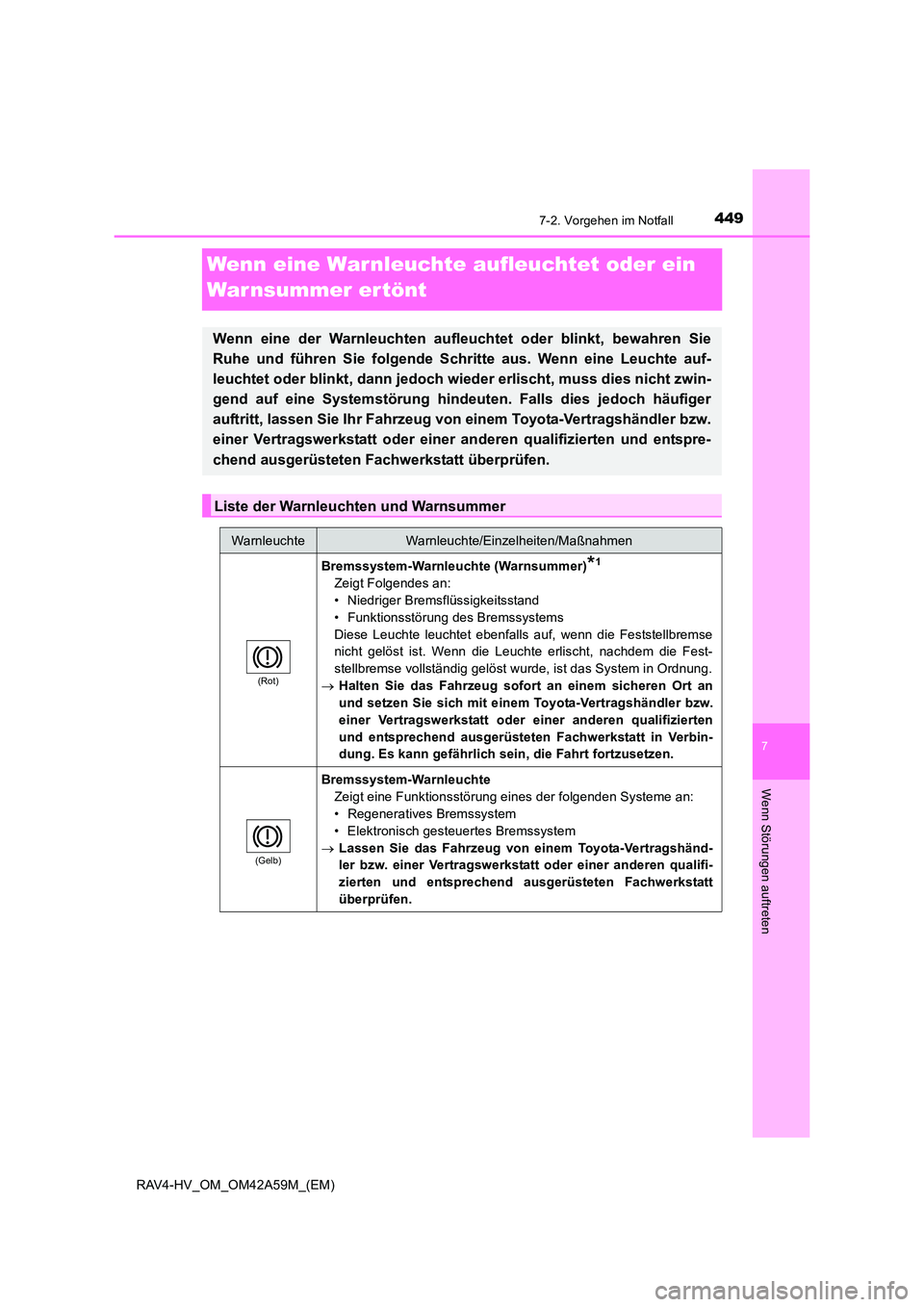

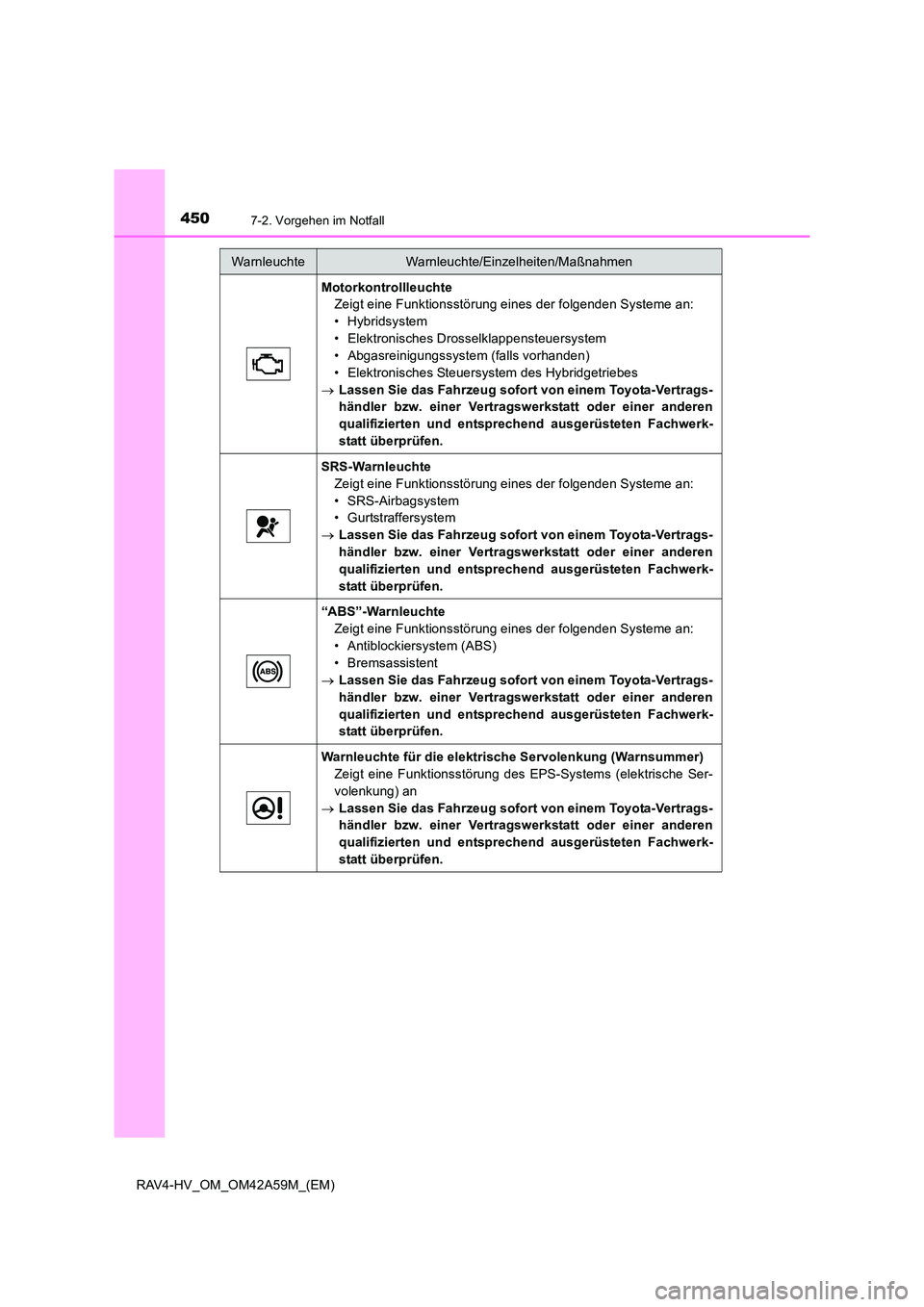

Wenn eine Warnleuchte aufleuchtet oder ein
War nsummer er tönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie
Ruhe und führen Sie folgende Schritte aus. Wenn eine Leuchte auf-
leuchtet oder blinkt, dann jedoch wieder erlischt, muss dies nicht zwin-
gend auf eine Systemstörung hindeuten. Falls dies jedoch häufiger
auftritt, lassen Sie Ihr Fahrzeug vo n einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
(Rot)
Bremssystem-Warnleuchte (Warnsummer)*1
Zeigt Folgendes an:
• Niedriger Bremsflüssigkeitsstand
• Funktionsstörung des Bremssystems
Diese Leuchte leuchtet ebenfalls auf, wenn die Feststellbremse
nicht gelöst ist. Wenn die Leuchte erlischt, nachdem die Fest-
stellbremse vollständig gelöst wurde, ist das System in Ordnung.
→ Halten Sie das Fahrzeug sofort an einem sicheren Ort an
und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt in Verbin-
dung. Es kann gefährlich sein, die Fahrt fortzusetzen.
(Gelb)
Bremssystem-Warnleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• Regeneratives Bremssystem
• Elektronisch gesteuertes Bremssystem
→ Lassen Sie das Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.

4507-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)
MotorkontrollleuchteZeigt eine Funktionsstörung eines der folgenden Systeme an:
• Hybridsystem
• Elektronisches Drosselklappensteuersystem
• Abgasreinigungssystem (falls vorhanden)
• Elektronisches Steuersystem des Hybridgetriebes
→ Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
SRS-Warnleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• SRS-Airbagsystem
• Gurtstraffersystem
→ Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
“ABS”-Warnleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• Antiblockiersystem (ABS)
• Bremsassistent
→ Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
Warnleuchte für die elektrische Servolenkung (Warnsummer)
Zeigt eine Funktionsstörung des EPS-Systems (elektrische Ser-
volenkung) an
→ Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
