4517-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)
7
Wenn Störungen auftreten

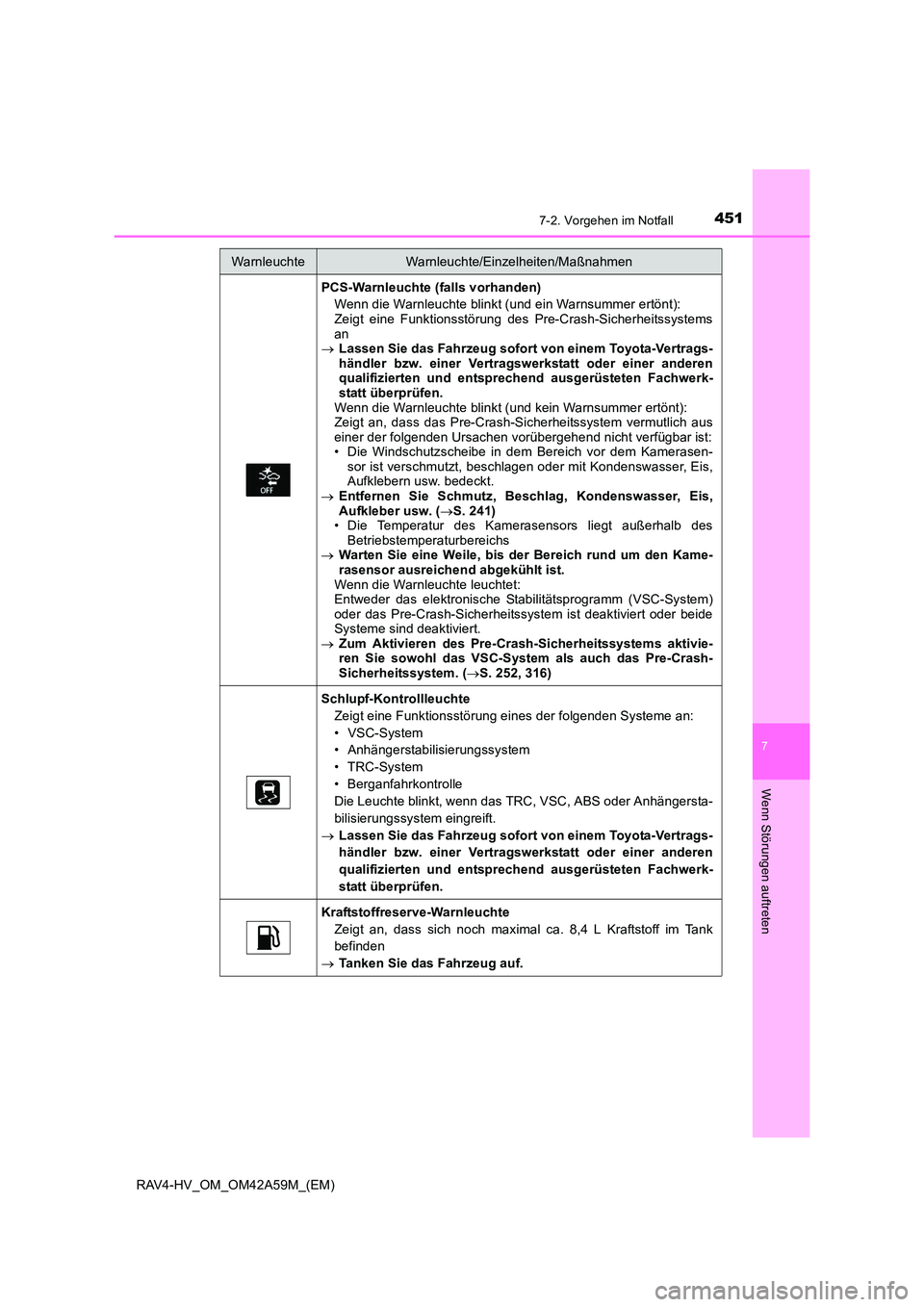

PCS-Warnleuchte (falls vorhanden)Wenn die Warnleuchte blinkt (und ein Warnsummer ertönt):
Zeigt eine Funktionsstörung des Pre-Crash-Sicherheitssystems
an
→ Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
Wenn die Warnleuchte blinkt (und kein Warnsummer ertönt):
Zeigt an, dass das Pre-Crash-Sicherheitssystem vermutlich aus
einer der folgenden Ursachen vorübergehend nicht verfügbar ist:
• Die Windschutzscheibe in dem Bereich vor dem Kamerasen- sor ist verschmutzt, beschlagen oder mit Kondenswasser, Eis,
Aufklebern usw. bedeckt.
→ Entfernen Sie Schmutz, Beschlag, Kondenswasser, Eis,
Aufkleber usw. ( →S. 241)
• Die Temperatur des Kamerasensors liegt außerhalb des Betriebstemperaturbereichs
→ Warten Sie eine Weile, bis der Bereich rund um den Kame-
rasensor ausreichend abgekühlt ist.
Wenn die Warnleuchte leuchtet:
Entweder das elektronische Stabilitätsprogramm (VSC-System)
oder das Pre-Crash-Sicherheitssystem ist deaktiviert oder beide
Systeme sind deaktiviert.
→ Zum Aktivieren des Pre-Crash-Sicherheitssystems aktivie-
ren Sie sowohl das VSC-System als auch das Pre-Crash-
Sicherheitssystem. ( →S. 252, 316)
Schlupf-Kontrollleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• VSC-System
• Anhängerstabilisierungssystem
• TRC-System
• Berganfahrkontrolle
Die Leuchte blinkt, wenn das TRC, VSC, ABS oder Anhängersta-
bilisierungssystem eingreift.
→ Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
Kraftstoffreserve-Warnleuchte
Zeigt an, dass sich noch maximal ca. 8,4 L Kraftstoff im Tank
befinden
→ Tanken Sie das Fahrzeug auf.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

4527-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)

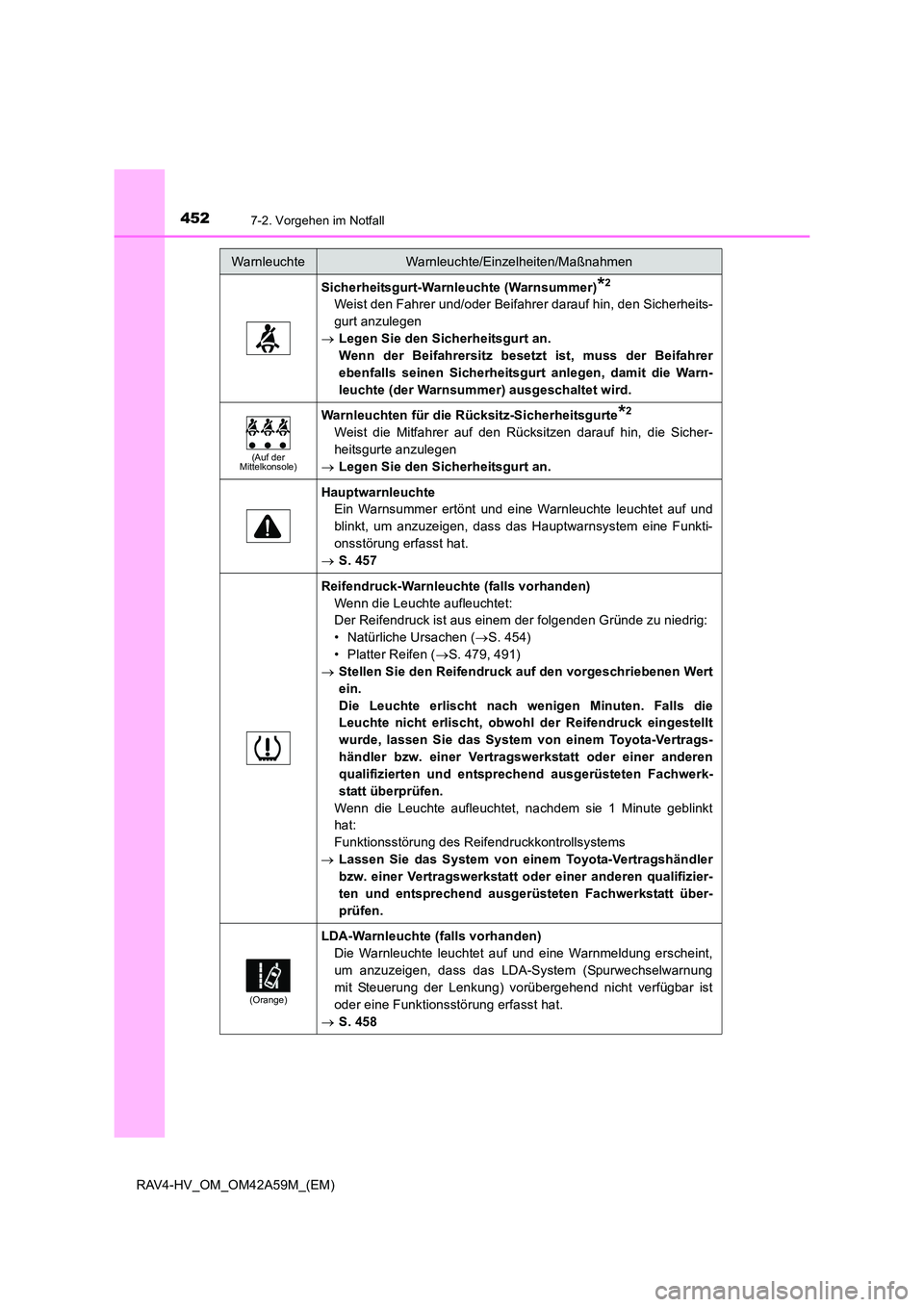

Sicherheitsgurt-Warnleuchte (Warnsummer)*2
Weist den Fahrer und/oder Beifahrer darauf hin, den Sicherheits-
gurt anzulegen
→ Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz besetzt ist, muss der Beifahrer
ebenfalls seinen Sicherheitsgurt anlegen, damit die Warn-
leuchte (der Warnsummer) ausgeschaltet wird.
(Auf der
Mittelkonsole)
Warnleuchten für die Rücksitz-Sicherheitsgurte*2
Weist die Mitfahrer auf den Rücksitzen darauf hin, die Sicher-
heitsgurte anzulegen
→ Legen Sie den Sicherheitsgurt an.
Hauptwarnleuchte
Ein Warnsummer ertönt und eine Warnleuchte leuchtet auf und
blinkt, um anzuzeigen, dass das Hauptwarnsystem eine Funkti-
onsstörung erfasst hat.
→ S. 457
Reifendruck-Warnleuchte (falls vorhanden)
Wenn die Leuchte aufleuchtet:
Der Reifendruck ist aus einem der folgenden Gründe zu niedrig:
• Natürliche Ursachen ( →S. 454)
• Platter Reifen ( →S. 479, 491)
→ Stellen Sie den Reifendruck auf den vorgeschriebenen Wert
ein.
Die Leuchte erlischt nach wenigen Minuten. Falls die
Leuchte nicht erlischt, obwohl der Reifendruck eingestellt
wurde, lassen Sie das System von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
Wenn die Leuchte aufleuchtet, nachdem sie 1 Minute geblinkt
hat:
Funktionsstörung des Reifendruckkontrollsystems
→ Lassen Sie das System von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt über-
prüfen.
(Orange)
LDA-Warnleuchte (falls vorhanden)
Die Warnleuchte leuchtet auf und eine Warnmeldung erscheint,
um anzuzeigen, dass das LDA-System (Spurwechselwarnung
mit Steuerung der Lenkung) vorübergehend nicht verfügbar ist
oder eine Funktionsstörung erfasst hat.
→ S. 458
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

4537-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)
7
Wenn Störungen auftreten

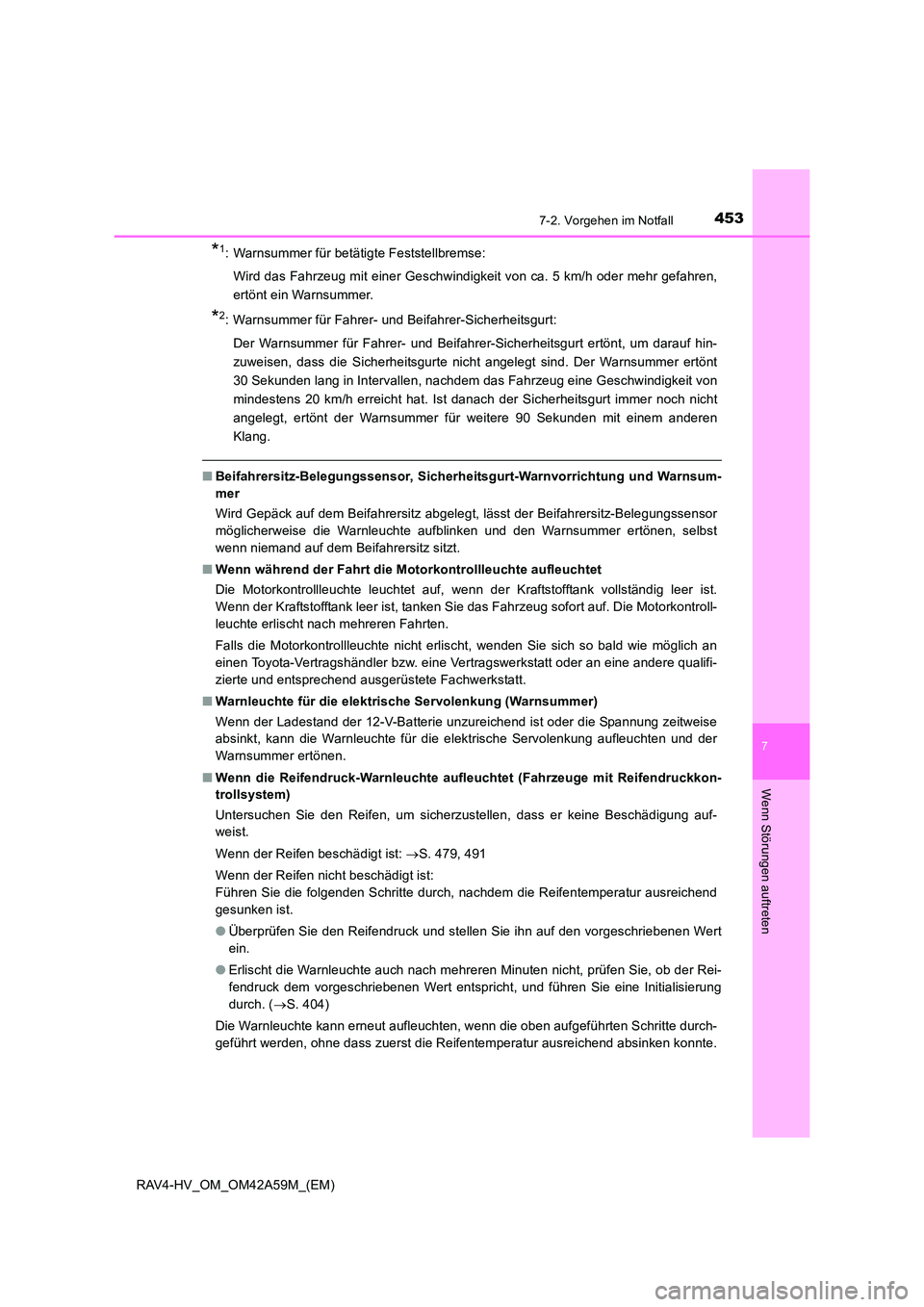

*1: Warnsummer für betätigte Feststellbremse:Wird das Fahrzeug mit einer Geschwindigkeit von ca. 5 km/h oder mehr gefahren,
ertönt ein Warnsummer.
*2: Warnsummer für Fahrer- und Beifahrer-Sicherheitsgurt:Der Warnsummer für Fahrer- und Beifahrer-Sicherheitsgurt ertönt, um darauf hin-
zuweisen, dass die Sicherheitsgurte nicht angelegt sind. Der Warnsummer ertönt
30 Sekunden lang in Intervallen, nachdem das Fahrzeug eine Geschwindigkeit von
mindestens 20 km/h erreicht hat. Ist danach der Sicherheitsgurt immer noch nicht
angelegt, ertönt der Warnsummer für weitere 90 Sekunden mit einem anderen
Klang.
■ Beifahrersitz-Belegungssensor, Sicherheitsgurt-Warnvorrichtung und Warnsum-
mer
Wird Gepäck auf dem Beifahrersitz abgelegt, lässt der Beifahrersitz-Belegungssensor
möglicherweise die Warnleuchte aufblinken und den Warnsummer ertönen, selbst
wenn niemand auf dem Beifahrersitz sitzt.
■ Wenn während der Fahrt die Motorkontrollleuchte aufleuchtet
Die Motorkontrollleuchte leuchtet auf, wenn der Kraftstofftank vollständig leer ist.
Wenn der Kraftstofftank leer ist, tanken Sie das Fahrzeug sofort auf. Die Motorkontroll-
leuchte erlischt nach mehreren Fahrten.
Falls die Motorkontrollleuchte nicht erlischt, wenden Sie sich so bald wie möglich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifi-
zierte und entsprechend ausgerüstete Fachwerkstatt.
■ Warnleuchte für die elektrische Servolenkung (Warnsummer)
Wenn der Ladestand der 12-V-Batterie unzureichend ist oder die Spannung zeitweise
absinkt, kann die Warnleuchte für die elektrische Servolenkung aufleuchten und der
Warnsummer ertönen.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifendruckkon-
trollsystem)
Untersuchen Sie den Reifen, um sicherzustellen, dass er keine Beschädigung auf-
weist.
Wenn der Reifen beschädigt ist: →S. 479, 491
Wenn der Reifen nicht beschädigt ist:
Führen Sie die folgenden Schritte durch, nachdem die Reifentemperatur ausreichend
gesunken ist.
● Überprüfen Sie den Reifendruck und stellen Sie ihn auf den vorgeschriebenen Wert
ein.
● Erlischt die Warnleuchte auch nach mehreren Minuten nicht, prüfen Sie, ob der Rei-
fendruck dem vorgeschriebenen Wert entspricht, und führen Sie eine Initialisierung
durch. ( →S. 404)
Die Warnleuchte kann erneut aufleuchten, wenn die oben aufgeführten Schritte durch-
geführt werden, ohne dass zuerst die Reifentemperatur ausreichend absinken konnte.

4547-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)■

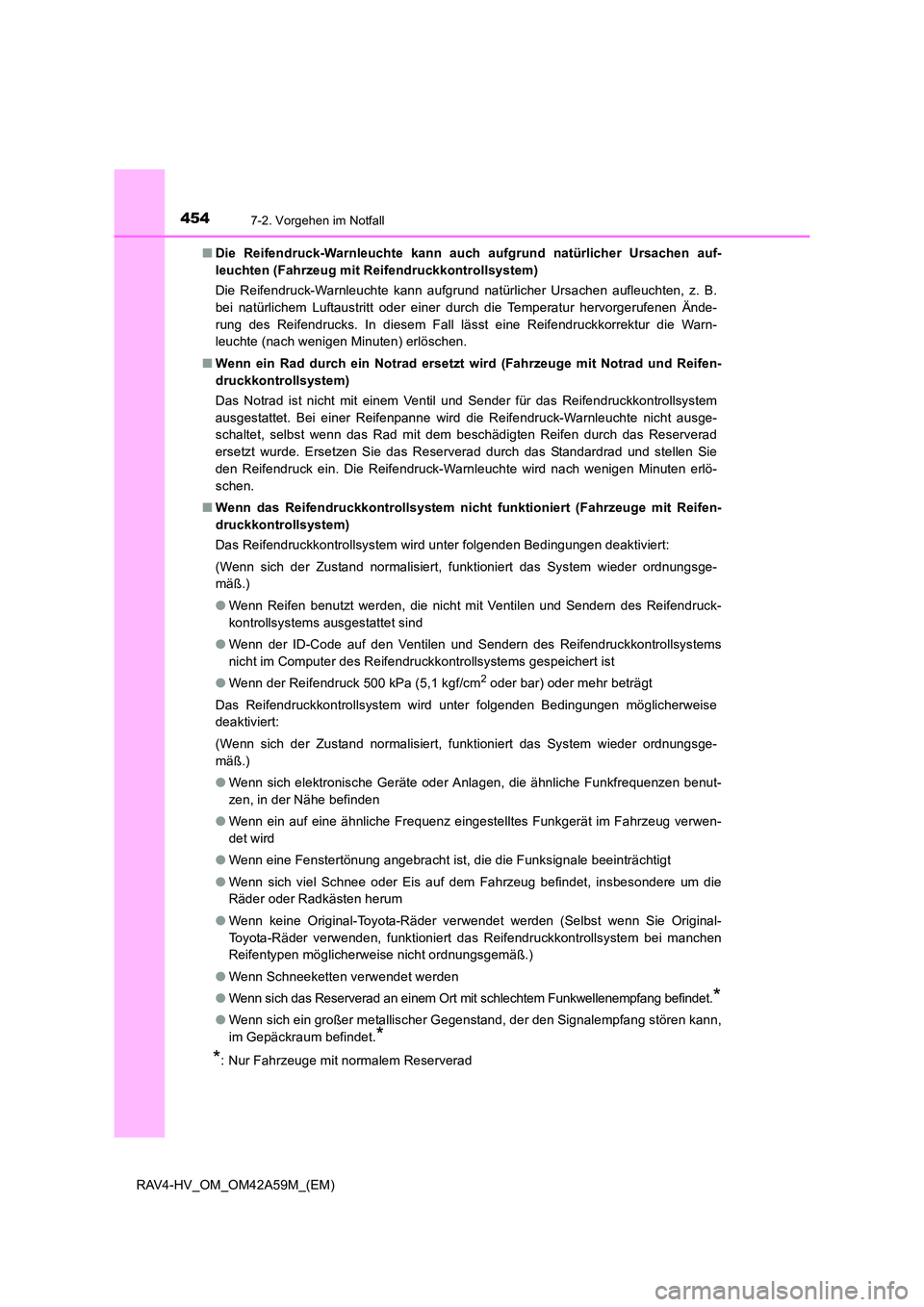

Die Reifendruck-Warnleuchte kann auch aufgrund natürlicher Ursachen auf-
leuchten (Fahrzeug mit Reifendruckkontrollsystem)
Die Reifendruck-Warnleuchte kann aufgrund natürlicher Ursachen aufleuchten, z. B.
bei natürlichem Luftaustritt oder einer durch die Temperatur hervorgerufenen Ände-
rung des Reifendrucks. In diesem Fall lässt eine Reifendruckkorrektur die Warn-
leuchte (nach wenigen Minuten) erlöschen.
■ Wenn ein Rad durch ein Notrad ersetzt wird (Fahrzeuge mit Notrad und Reifen-
druckkontrollsystem)
Das Notrad ist nicht mit einem Ventil und Sender für das Reifendruckkontrollsystem
ausgestattet. Bei einer Reifenpanne wird die Reifendruck-Warnleuchte nicht ausge-
schaltet, selbst wenn das Rad mit dem beschädigten Reifen durch das Reserverad
ersetzt wurde. Ersetzen Sie das Reserverad durch das Standardrad und stellen Sie
den Reifendruck ein. Die Reifendruck-Warnleuchte wird nach wenigen Minuten erlö-
schen.
■ Wenn das Reifendruckkontrollsystem nicht funktioniert (Fahrzeuge mit Reifen-
druckkontrollsystem)
Das Reifendruckkontrollsystem wird unter folgenden Bedingungen deaktiviert:
(Wenn sich der Zustand normalisiert, funktioniert das System wieder ordnungsge-
mäß.)
●Wenn Reifen benutzt werden, die nicht mit Ventilen und Sendern des Reifendruck-
kontrollsystems ausgestattet sind
● Wenn der ID-Code auf den Ventilen und Sendern des Reifendruckkontrollsystems
nicht im Computer des Reifendruckkontrollsystems gespeichert ist
● Wenn der Reifendruck 500 kPa (5,1 kgf/cm
2 oder bar) oder mehr beträgt
Das Reifendruckkontrollsystem wird unter folgenden Bedingungen möglicherweise
deaktiviert:
(Wenn sich der Zustand normalisiert, funktioniert das System wieder ordnungsge-
mäß.)
● Wenn sich elektronische Geräte oder Anlagen, die ähnliche Funkfrequenzen benut-
zen, in der Nähe befinden
● Wenn ein auf eine ähnliche Frequenz eingestelltes Funkgerät im Fahrzeug verwen-
det wird
● Wenn eine Fenstertönung angebracht ist, die die Funksignale beeinträchtigt
● Wenn sich viel Schnee oder Eis auf dem Fahrzeug befindet, insbesondere um die
Räder oder Radkästen herum
● Wenn keine Original-Toyota-Räder verwendet werden (Selbst wenn Sie Original-
Toyota-Räder verwenden, funktioniert das Reifendruckkontrollsystem bei manchen
Reifentypen möglicherweise nicht ordnungsgemäß.)
● Wenn Schneeketten verwendet werden
●
Wenn sich das Reserverad an einem Ort mit schlechtem Funkwellenempfang befindet.*
● Wenn sich ein großer metallischer Gegenstand, der den Signalempfang stören kann,
im Gepäckraum befindet.
*
*
: Nur Fahrzeuge mit normalem Reserverad

4557-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)
7
Wenn Störungen auftreten

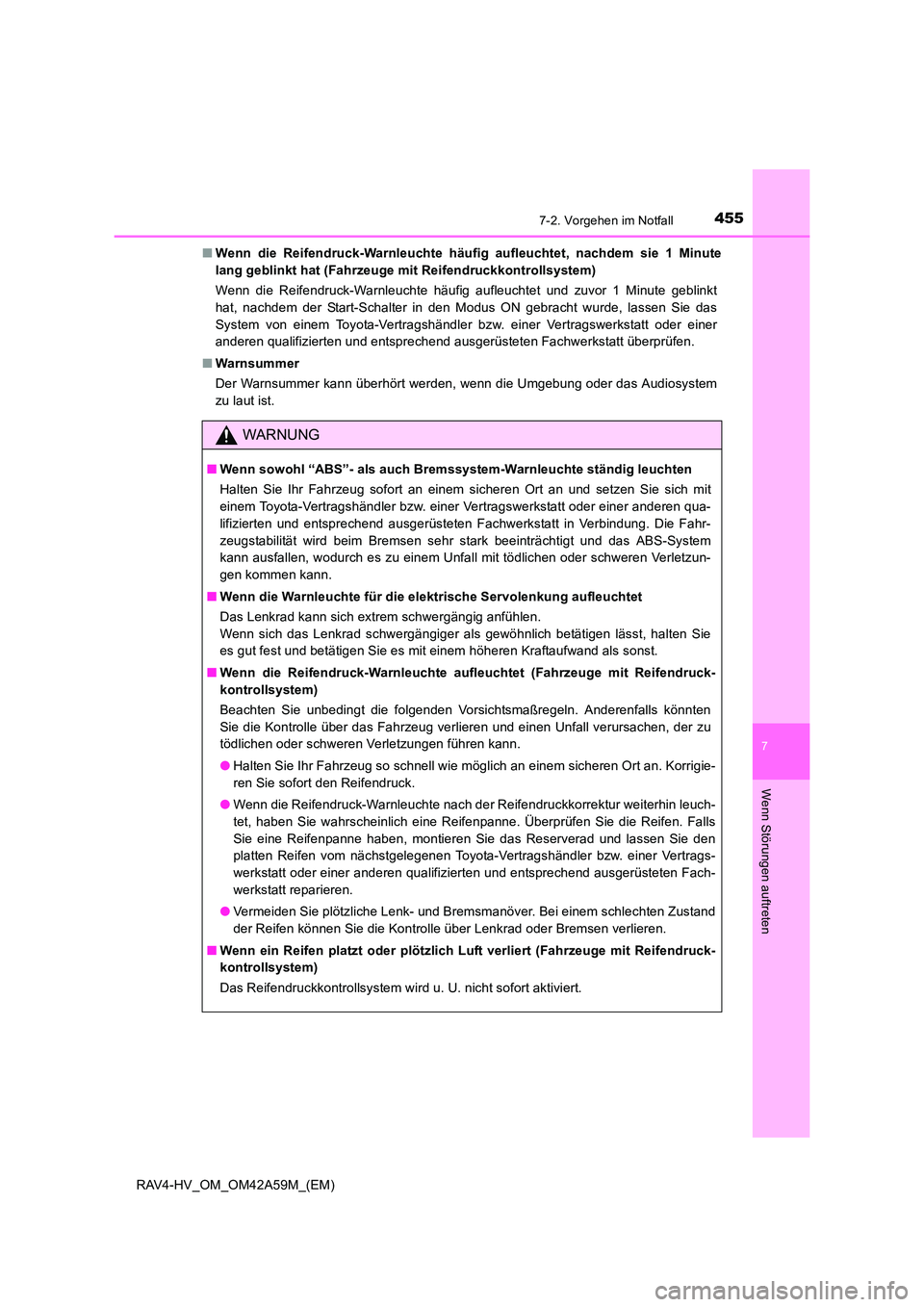

■Wenn die Reifendruck-Warnleuchte häufig aufleuchtet, nachdem sie 1 Minute
lang geblinkt hat (Fahrzeuge mit Reifendruckkontrollsystem)
Wenn die Reifendruck-Warnleuchte häufig aufleuchtet und zuvor 1 Minute geblinkt
hat, nachdem der Start-Schalter in den Modus ON gebracht wurde, lassen Sie das
System von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Warnsummer
Der Warnsummer kann überhört werden, wenn die Umgebung oder das Audiosystem
zu laut ist.
WARNUNG
■Wenn sowohl “ABS”- als auch Bremssystem-Warnleuchte ständig leuchten
Halten Sie Ihr Fahrzeug sofort an einem sicheren Ort an und setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung. Die Fahr-
zeugstabilität wird beim Bremsen sehr stark beeinträchtigt und das ABS-System
kann ausfallen, wodurch es zu einem Unfall mit tödlichen oder schweren Verletzun-
gen kommen kann.
■ Wenn die Warnleuchte für die elektrische Servolenkung aufleuchtet
Das Lenkrad kann sich extrem schwergängig anfühlen.
Wenn sich das Lenkrad schwergängiger als gewöhnlich betätigen lässt, halten Sie
es gut fest und betätigen Sie es mit einem höheren Kraftaufwand als sonst.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifendruck-
kontrollsystem)
Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln. Anderenfalls könnten
Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall verursachen, der zu
tödlichen oder schweren Verletzungen führen kann.
●Halten Sie Ihr Fahrzeug so schnell wie möglich an einem sicheren Ort an. Korrigie-
ren Sie sofort den Reifendruck.
● Wenn die Reifendruck-Warnleuchte nach der Reifendruckkorrektur weiterhin leuch-
tet, haben Sie wahrscheinlich eine Reifenpanne. Überprüfen Sie die Reifen. Falls
Sie eine Reifenpanne haben, montieren Sie das Reserverad und lassen Sie den
platten Reifen vom nächstgelegenen Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt reparieren.
● Vermeiden Sie plötzliche Lenk- und Bremsmanöver. Bei einem schlechten Zustand
der Reifen können Sie die Kontrolle über Lenkrad oder Bremsen verlieren.
■ Wenn ein Reifen platzt oder plötzlich Luft verliert (Fahrzeuge mit Reifendruck-
kontrollsystem)
Das Reifendruckkontrollsystem wird u. U. nicht sofort aktiviert.

4567-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)

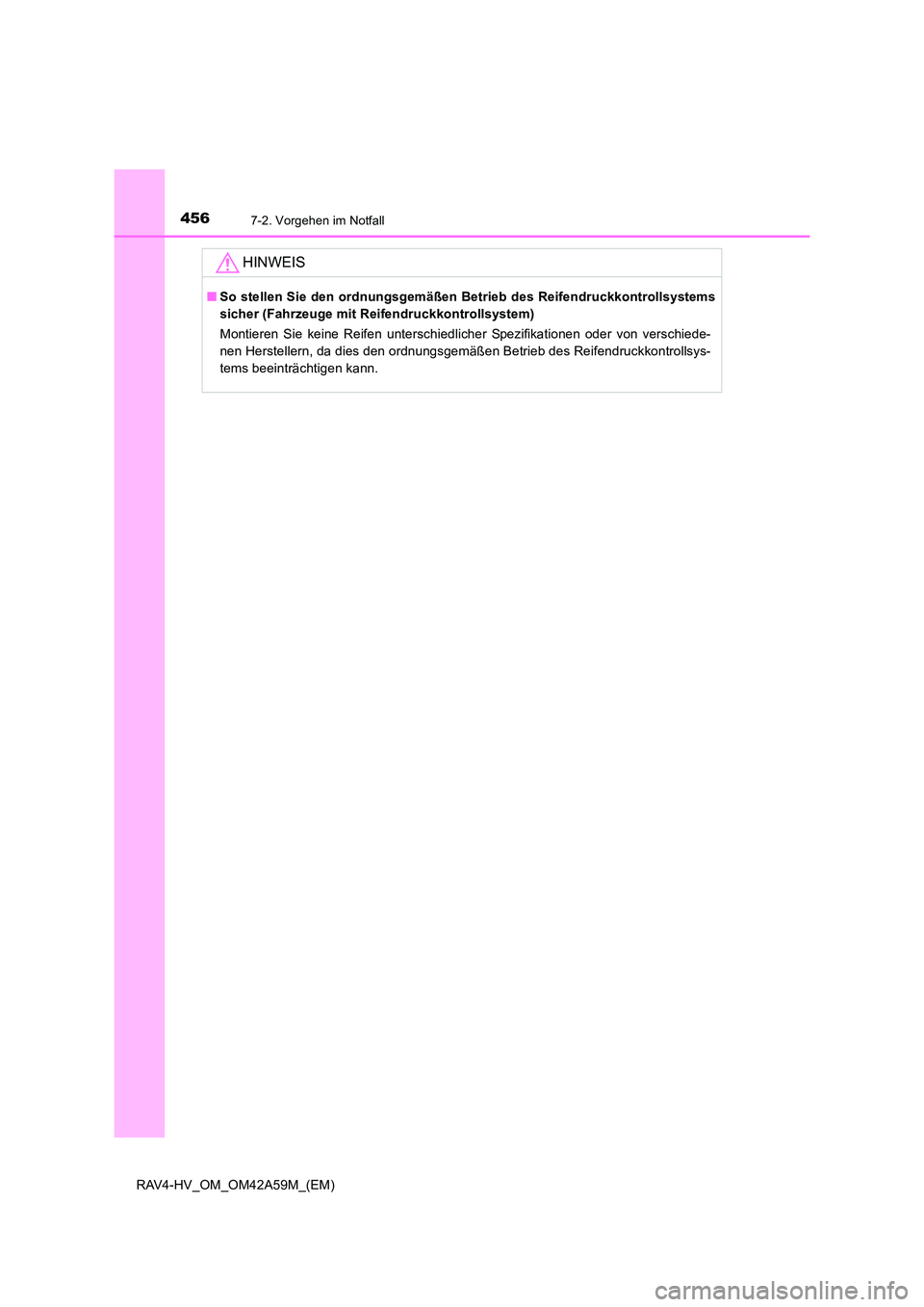

HINWEIS
■So stellen Sie den ordnungsgemäßen Betrieb des Reifendruckkontrollsystems
sicher (Fahrzeuge mit Reifendruckkontrollsystem)
Montieren Sie keine Reifen unterschiedlicher Spezifikationen oder von verschiede-
nen Herstellern, da dies den ordnungsgemäßen Betrieb des Reifendruckkontrollsys-
tems beeinträchtigen kann.

4577-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)
7
Wenn Störungen auftreten
Wenn eine Warnmeldung angezeigt wird
Hauptwarnleuchte
Die Hauptwarnleuchte leuchtet auch
auf oder blinkt, um anzuzeigen, dass
gerade eine Meldung auf dem Multi-
Informationsdisplay angezeigt wird.
Multi-Informationsdisplay
Werden nach Ergreifen der folgenden Maßnahmen erneut Warnmeldungen
angezeigt werden, wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder an eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt.
Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt
wird, bleiben Sie ruhig und ergreifen Sie folgende Maßnahmen:
1
2

4587-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)
Liste der Warnmeldungen und Warnsummer
WarnmeldungEinzelheiten/Maßnahmen
(Falls vorhanden)
Zeigt Folgendes an:
• Es besteht eine hohe Wahrscheinlichkeit für einenFrontalzusammenstoß oder
• Das Pre-Crash-Bremssystem greift ein Es ertönt ebenfalls ein Warnsummer.
→ Betätigen Sie die Bremsen, um das Fahrzeug
abzubremsen.
(Falls vorhanden)
Zeigt an, dass Ihr Fahrzeug zu dicht auf das vorausfah-
rende Fahrzeug auffährt (im Abstandsregelungsmo-
dus)
Es ertönt ebenfalls ein Warnsummer.
→ Betätigen Sie die Bremsen, um das Fahrzeug
abzubremsen.
(Falls vorhanden)
Zeigt an, dass das Fahrzeug die Fahrspur verlassen
hat (während das LDA-System [Spurwechselwarnung
mit Steuerung der Lenkung] in Betrieb ist)
Die Spurlinienanzeige der Seite, auf der das Fahr-
zeug die Markierung überquert hat, blinkt orange.
Es ertönt ebenfalls ein Warnsummer.
→ Überprüfen Sie die Fahrzeugumgebung und
begeben Sie sich wieder auf die Fahrspur.
Zeigt eine Funktionsstörung des Bremssystems an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug sofort von einem
Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt
überprüfen.
Es kann gefährlich sein, die Fahrt fortzusetzen.
(Blinkt)
(Orange)
(Blinkt)
(Rot)

4597-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)
7
Wenn Störungen auftreten

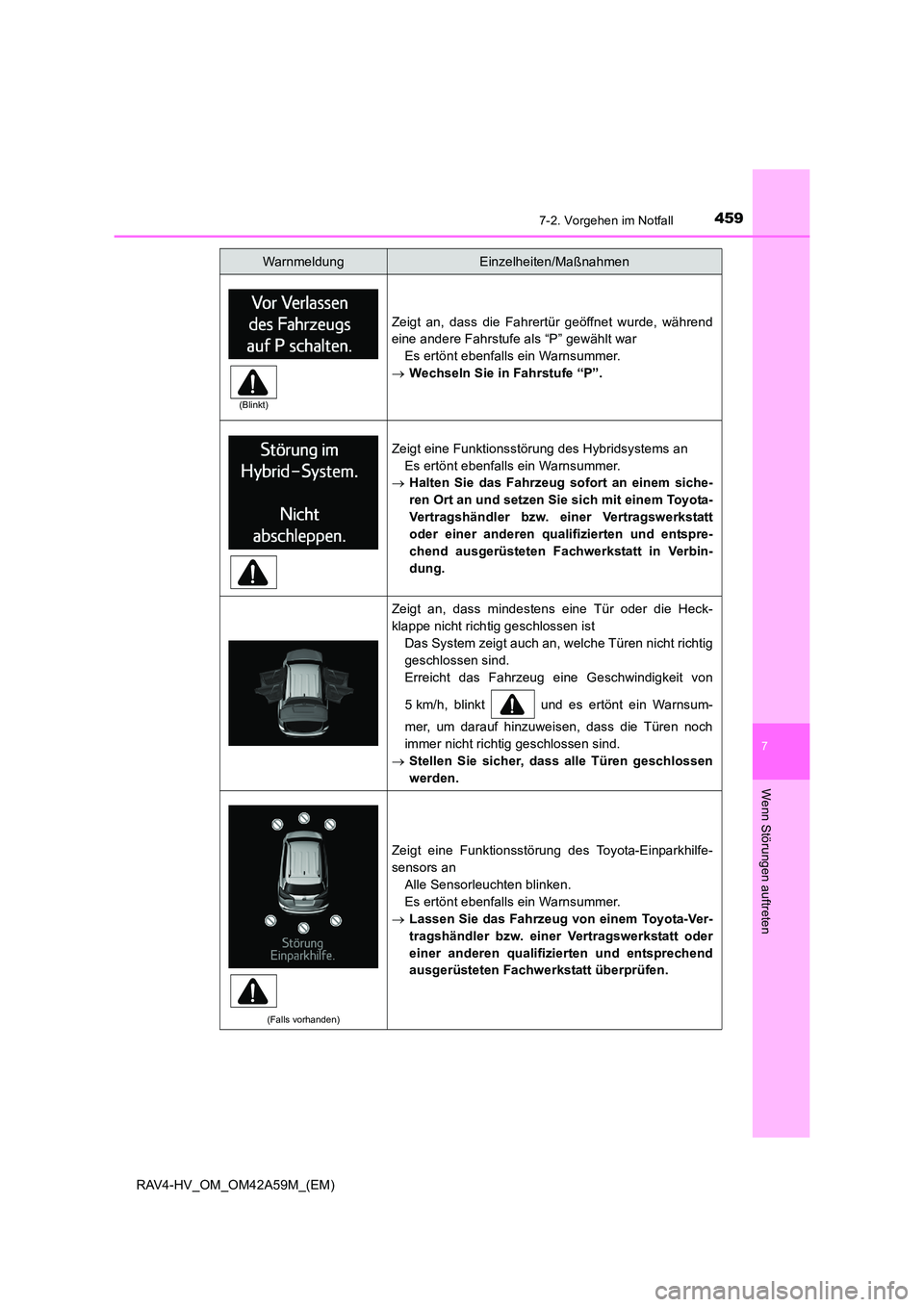

Zeigt an, dass die Fahrertür geöffnet wurde, während
eine andere Fahrstufe als “P” gewählt warEs ertönt ebenfalls ein Warnsummer.
→ Wechseln Sie in Fahrstufe “P”.
Zeigt eine Funktionsstörung des Hybridsystems an
Es ertönt ebenfalls ein Warnsummer.
→ Halten Sie das Fahrzeug sofort an einem siche-
ren Ort an und setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbin-
dung.
Zeigt an, dass mindestens eine Tür oder die Heck-
klappe nicht richtig geschlossen ist
Das System zeigt auch an, welche Türen nicht richtig
geschlossen sind.
Erreicht das Fahrzeug eine Geschwindigkeit von
5 km/h, blinkt und es ertönt ein Warnsum-
mer, um darauf hinzuweisen, dass die Türen noch
immer nicht richtig geschlossen sind.
→ Stellen Sie sicher, dass alle Türen geschlossen
werden.
(Falls vorhanden)
Zeigt eine Funktionsstörung des Toyota-Einparkhilfe-
sensors an
Alle Sensorleuchten blinken.
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)

4607-2. Vorgehen im Notfall
RAV4-HV_OM_OM42A59M_(EM)

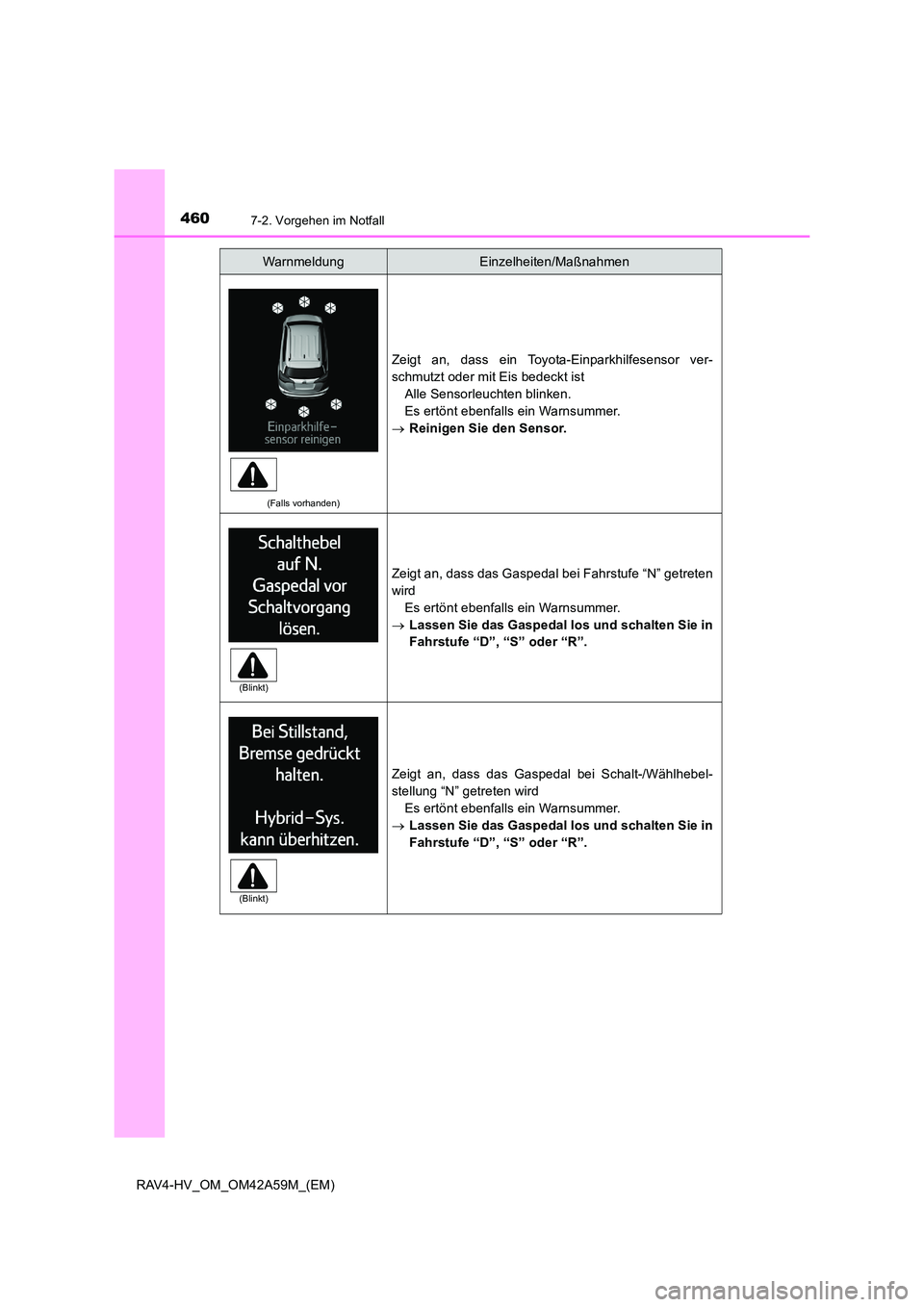

(Falls vorhanden)
Zeigt an, dass ein Toyota-Einparkhilfesensor ver-
schmutzt oder mit Eis bedeckt istAlle Sensorleuchten blinken.
Es ertönt ebenfalls ein Warnsummer.
→ Reinigen Sie den Sensor.
Zeigt an, dass das Gaspedal bei Fahrstufe “N” getreten
wird
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Gaspedal los und schalten Sie in
Fahrstufe “D”, “S” oder “R”.
Zeigt an, dass das Gaspedal bei Schalt-/Wählhebel-
stellung “N” getreten wird
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Gaspedal los und schalten Sie in
Fahrstufe “D”, “S” oder “R”.
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Blinkt)
