TOYOTA RAV4 HYBRID 2015 Manuale duso (in Italian)

2314-4. Rifornimento di carburante
4
Guida
RAV4-HV_OM_OM42A61L_(EL)

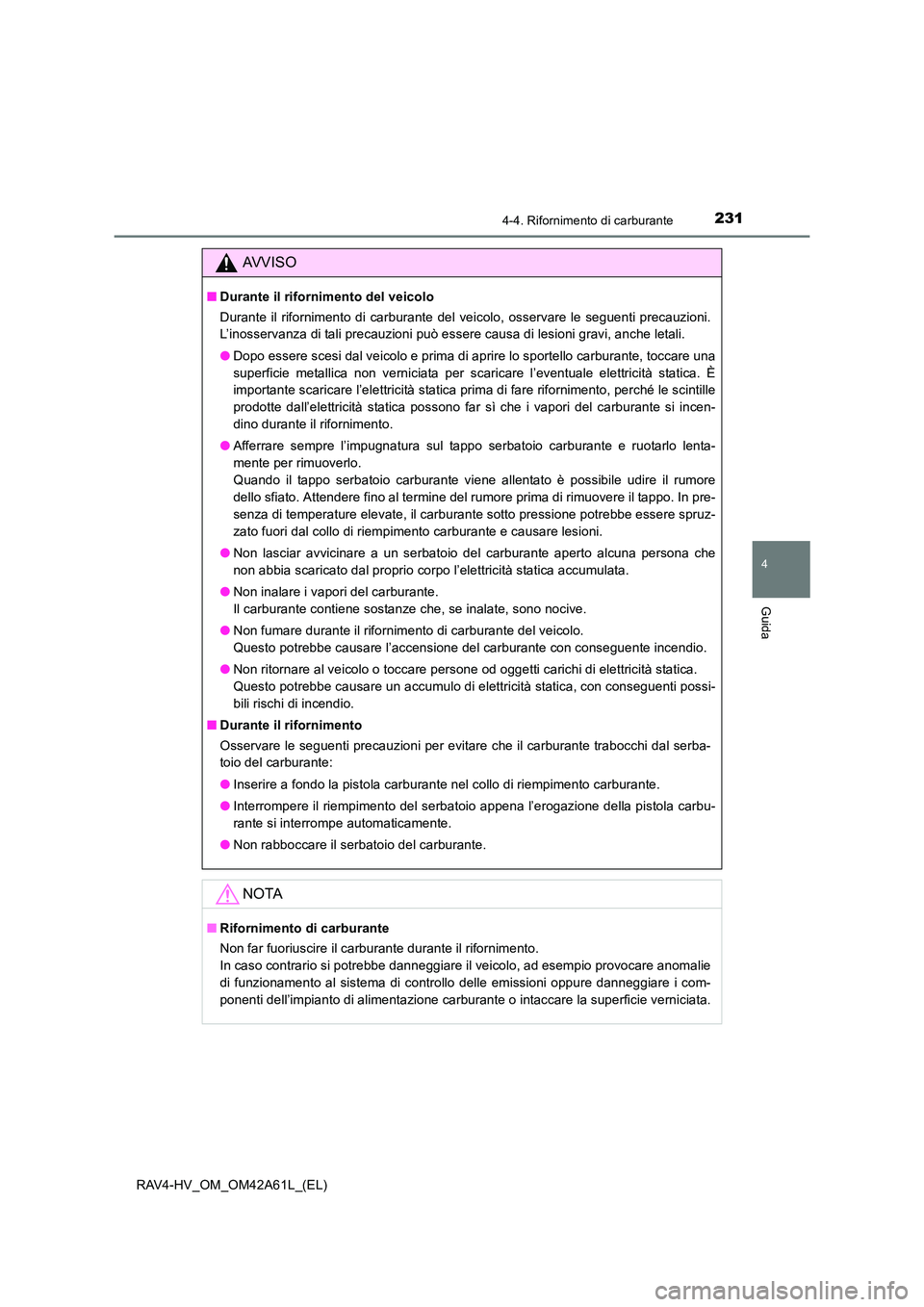

AVVISO
■Durante il rifornimento del veicolo
Durante il rifornimento di carburante del veicolo, osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
●Dopo essere scesi dal veicolo e prima di aprire lo sportello carburante, toccare una
superficie metallica non verniciata per scaricare l’eventuale elettricità statica. È
importante scaricare l’elettricità statica prima di fare rifornimento, perché le scintille
prodotte dall’elettricità statica possono far sì che i vapori del carburante si incen-
dino durante il rifornimento.
● Afferrare sempre l’impugnatura sul tappo serbatoio carburante e ruotarlo lenta-
mente per rimuoverlo.
Quando il tappo serbatoio carburante viene allentato è possibile udire il rumore
dello sfiato. Attendere fino al termine del rumore prima di rimuovere il tappo. In pre-
senza di temperature elevate, il carburante sotto pressione potrebbe essere spruz-
zato fuori dal collo di riempimento carburante e causare lesioni.
● Non lasciar avvicinare a un serbatoio del carburante aperto alcuna persona che
non abbia scaricato dal proprio corpo l’elettricità statica accumulata.
● Non inalare i vapori del carburante.
Il carburante contiene sostanze che, se inalate, sono nocive.
● Non fumare durante il rifornimento di carburante del veicolo.
Questo potrebbe causare l’accensione del carburante con conseguente incendio.
● Non ritornare al veicolo o toccare persone od oggetti carichi di elettricità statica.
Questo potrebbe causare un accumulo di elettricità statica, con conseguenti possi-
bili rischi di incendio.
■ Durante il rifornimento
Osservare le seguenti precauzioni per evitare che il carburante trabocchi dal serba-
toio del carburante:
●Inserire a fondo la pistola carburante nel collo di riempimento carburante.
● Interrompere il riempimento del serbatoio appena l’erogazione della pistola carbu-
rante si interrompe automaticamente.
● Non rabboccare il serbatoio del carburante.
NOTA
■Rifornimento di carburante
Non far fuoriuscire il carburante durante il rifornimento.
In caso contrario si potrebbe danneggiare il veicolo, ad esempio provocare anomalie
di funzionamento al sistema di controllo delle emissioni oppure danneggiare i com-
ponenti dell’impianto di alimentazione carburante o intaccare la superficie verniciata.

2324-4. Rifornimento di carburante
RAV4-HV_OM_OM42A61L_(EL)

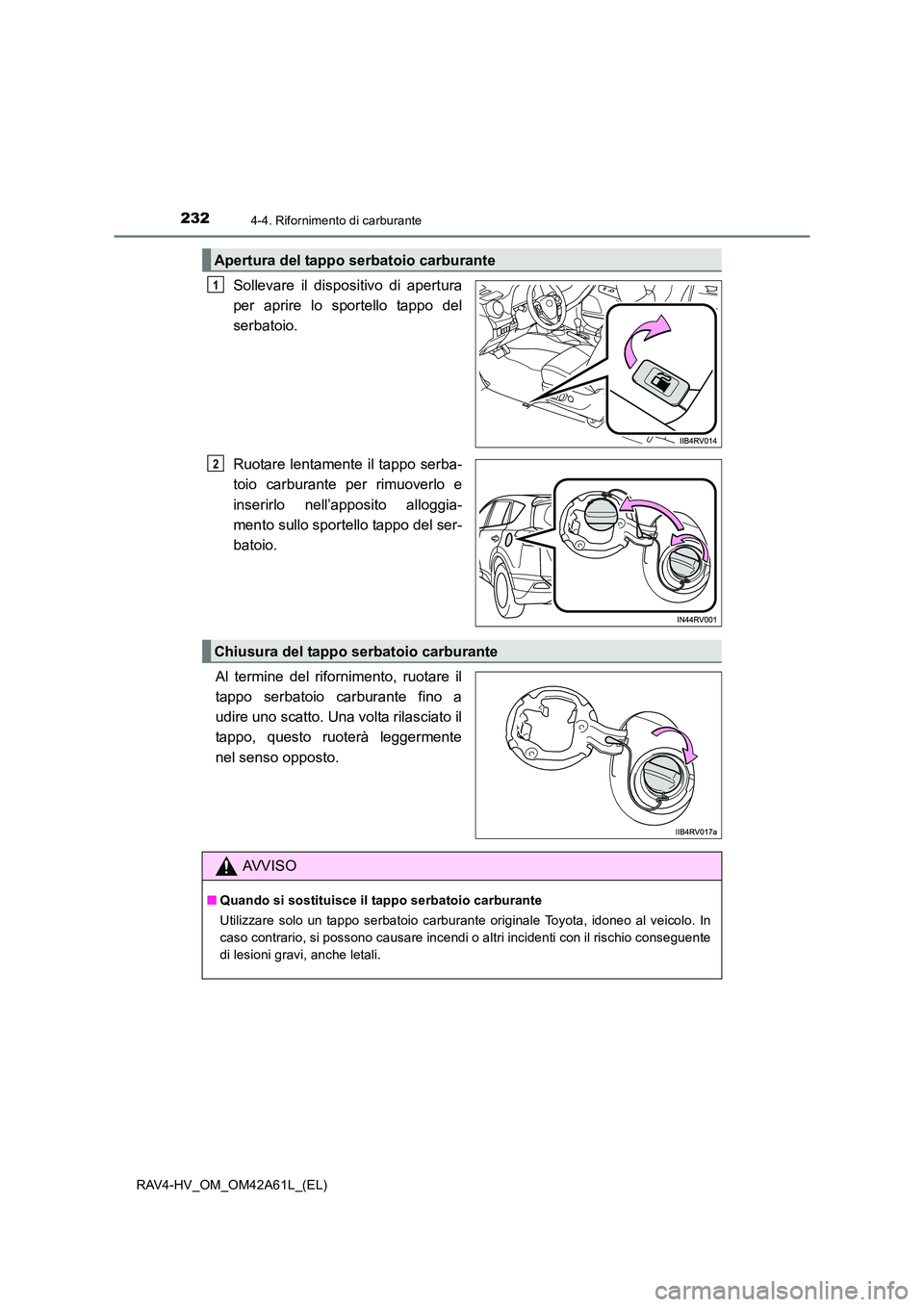

Sollevare il dispositivo di apertura
per aprire lo sportello tappo del
serbatoio.
Ruotare lentamente il tappo serba-
toio carburante per rimuoverlo e
inserirlo nell’apposito alloggia-
mento sullo sportello tappo del ser-
batoio.
Al termine del rifornimento, ruotare il
tappo serbatoio carburante fino a
udire uno scatto. Una volta rilasciato il
tappo, questo ruoterà leggermente
nel senso opposto.
Apertura del tappo serbatoio carburante
1
2
Chiusura del tappo serbatoio carburante
AVVISO
■ Quando si sostituisce il tappo serbatoio carburante
Utilizzare solo un tappo serbatoio carburante originale Toyota, idoneo al veicolo. In
caso contrario, si possono causare incendi o altri incidenti con il rischio conseguente
di lesioni gravi, anche letali.

233
4
4-5. Uso dei sistemi di assistenza alla guida
Guida
RAV4-HV_OM_OM42A61L_(EL)

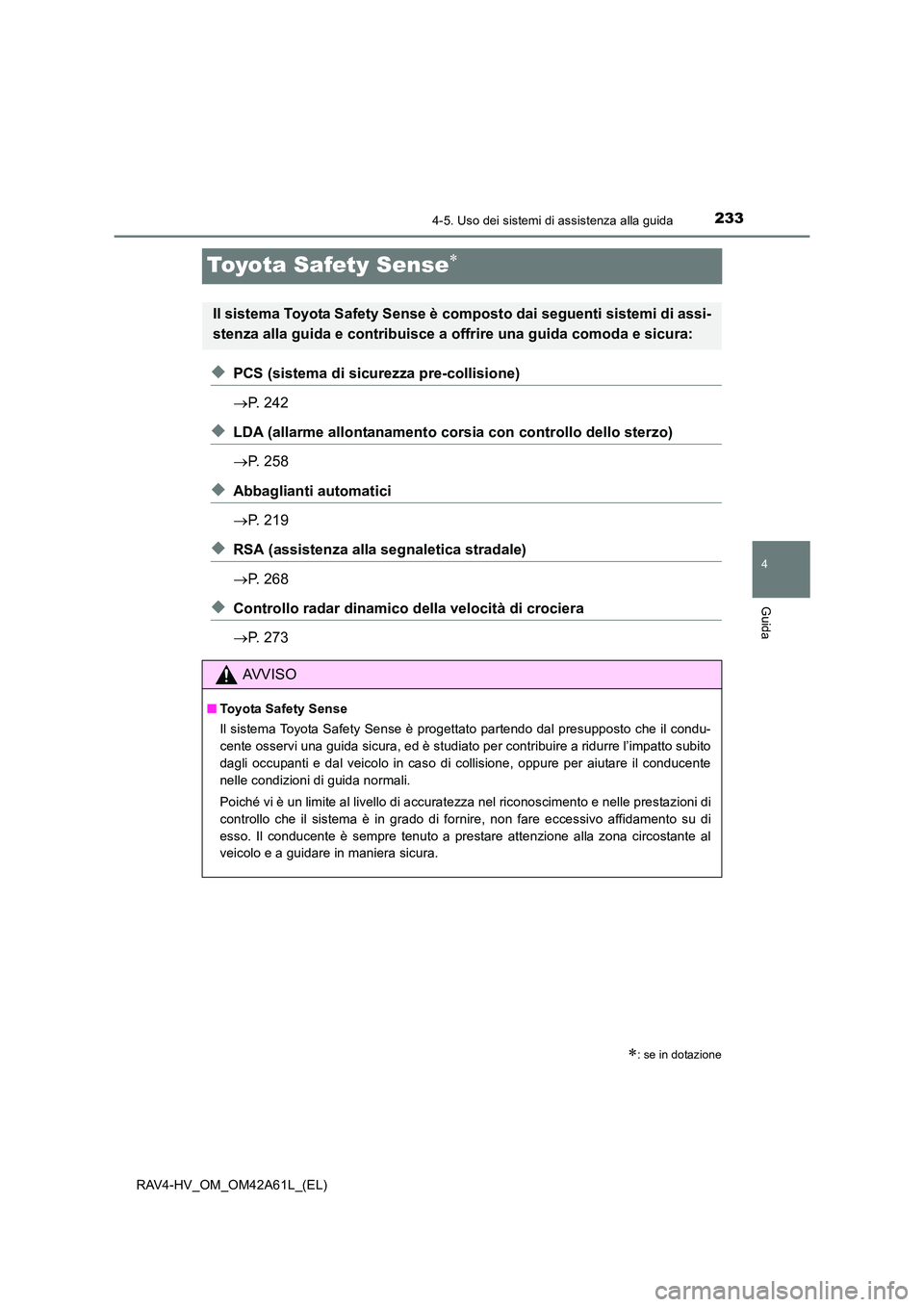

Toyota Safety Sense∗
◆PCS (sistema di sicurezza pre-collisione)
→P. 242
◆LDA (allarme allontanamento cors ia con controllo dello sterzo)
→ P. 258
◆Abbaglianti automatici
→P. 219
◆RSA (assistenza alla segnaletica stradale)
→P. 268
◆Controllo radar dinamico della velocità di crociera
→P. 273
∗: se in dotazione
Il sistema Toyota Safety Sense è co mposto dai seguenti sistemi di assi-
stenza alla guida e contribuisce a offrire una guida comoda e sicura:
AVVISO
■ Toyota Safety Sense
Il sistema Toyota Safety Sense è progettato partendo dal presupposto che il condu-
cente osservi una guida sicura, ed è studiato per contribuire a ridurre l’impatto subito
dagli occupanti e dal veicolo in caso di collisione, oppure per aiutare il conducente
nelle condizioni di guida normali.
Poiché vi è un limite al livello di accuratezza nel riconoscimento e nelle prestazioni di
controllo che il sistema è in grado di fornire, non fare eccessivo affidamento su di
esso. Il conducente è sempre tenuto a prestare attenzione alla zona circostante al
veicolo e a guidare in maniera sicura.

2344-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42A61L_(EL)

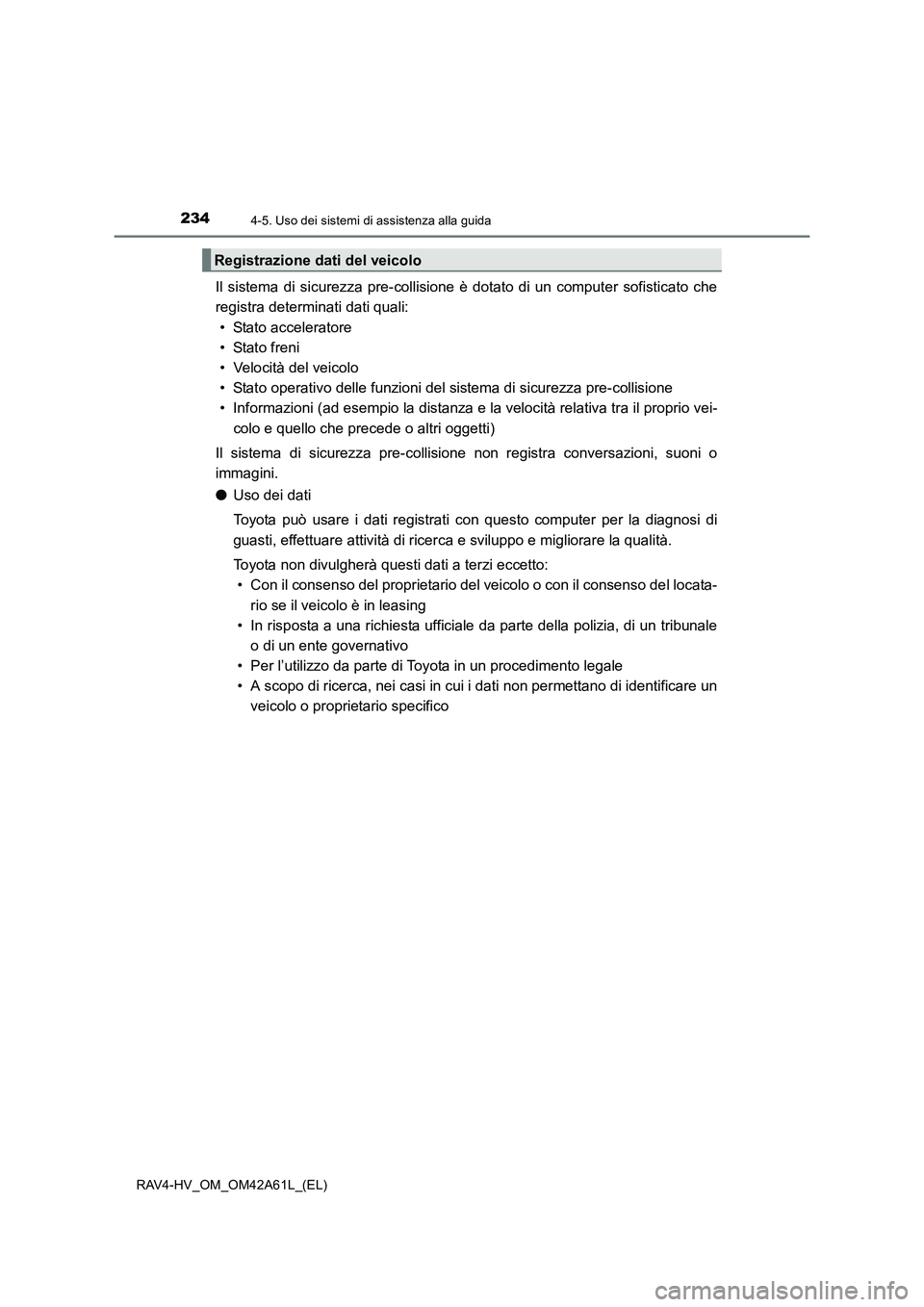

Il sistema di sicurezza pre-collisione è dotato di un computer sofisticato che
registra determinati dati quali:
• Stato acceleratore
• Stato freni
• Velocità del veicolo
• Stato operativo delle funzioni del sistema di sicurezza pre-collisione
• Informazioni (ad esempio la distanza e la velocità relativa tra il proprio vei- colo e quello che precede o altri oggetti)
Il sistema di sicurezza pre-collisione non registra conversazioni, suoni o
immagini.
● Uso dei dati
Toyota può usare i dati registrati con questo computer per la diagnosi di
guasti, effettuare attività di ricerca e sviluppo e migliorare la qualità.
Toyota non divulgherà questi dati a terzi eccetto:
• Con il consenso del proprietario del veicolo o con il consenso del locata-
rio se il veicolo è in leasing
• In risposta a una richiesta ufficiale da parte della polizia, di un tribunale o di un ente governativo
• Per l’utilizzo da parte di Toyota in un procedimento legale
• A scopo di ricerca, nei casi in cui i dati non permettano di identificare un
veicolo o proprietario specifico
Registrazione dati del veicolo

2354-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42A61L_(EL)

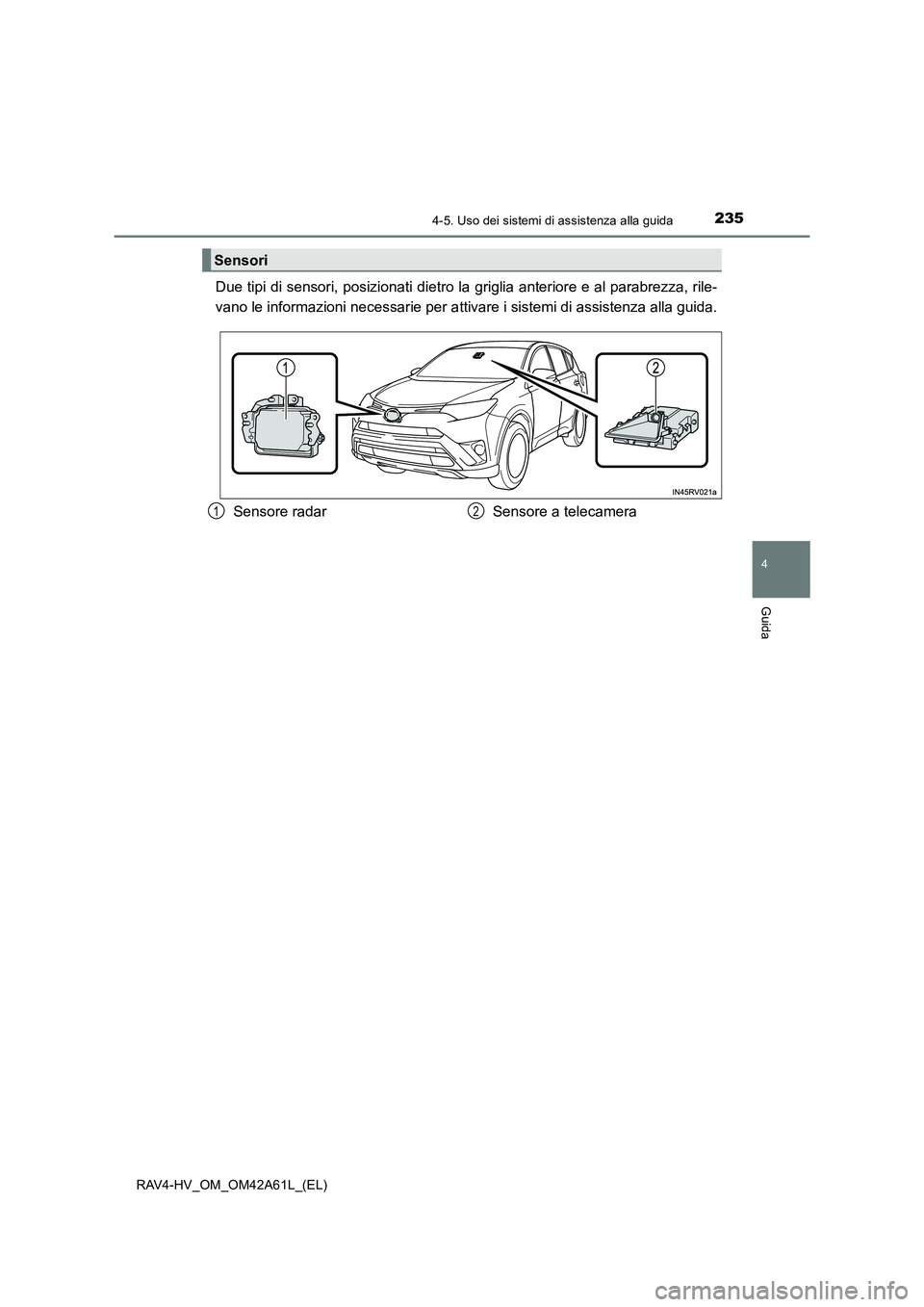

Due tipi di sensori, posizionati dietro la griglia anteriore e al parabrezza, rile-
vano le informazioni necessarie per attivare i sistemi di assistenza alla guida.
Sensori
Sensore radar Sensore a telecamera12

2364-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42A61L_(EL)

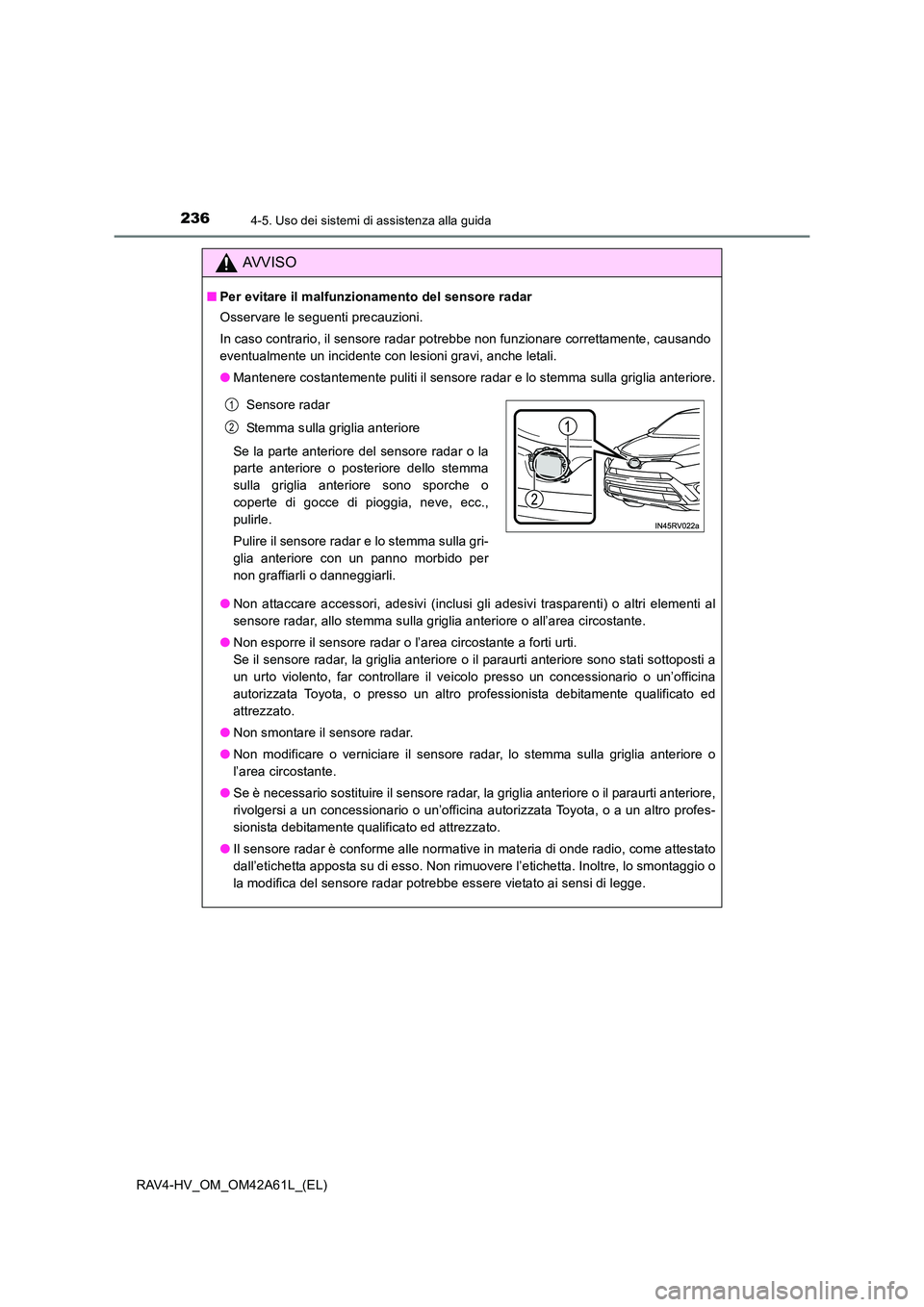

AVVISO
■Per evitare il malfunzionamento del sensore radar
Osservare le seguenti precauzioni.
In caso contrario, il sensore radar potrebbe non funzionare correttamente, causando
eventualmente un incidente con lesioni gravi, anche letali.
●Mantenere costantemente puliti il sensore radar e lo stemma sulla griglia anteriore.
● Non attaccare accessori, adesivi (inclusi gli adesivi trasparenti) o altri elementi al
sensore radar, allo stemma sulla griglia anteriore o all’area circostante.
● Non esporre il sensore radar o l’area circostante a forti urti.
Se il sensore radar, la griglia anteriore o il paraurti anteriore sono stati sottoposti a
un urto violento, far controllare il veicolo presso un concessionario o un’officina
autorizzata Toyota, o presso un altro professionista debitamente qualificato ed
attrezzato.
● Non smontare il sensore radar.
● Non modificare o verniciare il sensore radar, lo stemma sulla griglia anteriore o
l’area circostante.
● Se è necessario sostituire il sensore radar, la griglia anteriore o il paraurti anteriore,
rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un altro profes-
sionista debitamente qualificato ed attrezzato.
● Il sensore radar è conforme alle normative in materia di onde radio, come attestato
dall’etichetta apposta su di esso. Non rimuovere l’etichetta. Inoltre, lo smontaggio o
la modifica del sensore radar potrebbe essere vietato ai sensi di legge.
Sensore radar
Stemma sulla griglia anteriore
Se la parte anteriore del sensore radar o la
parte anteriore o posteriore dello stemma
sulla griglia anteriore sono sporche o
coperte di gocce di pioggia, neve, ecc.,
pulirle.
Pulire il sensore radar e lo stemma sulla gri-
glia anteriore con un panno morbido per
non graffiarli o danneggiarli.1
2

2374-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42A61L_(EL)

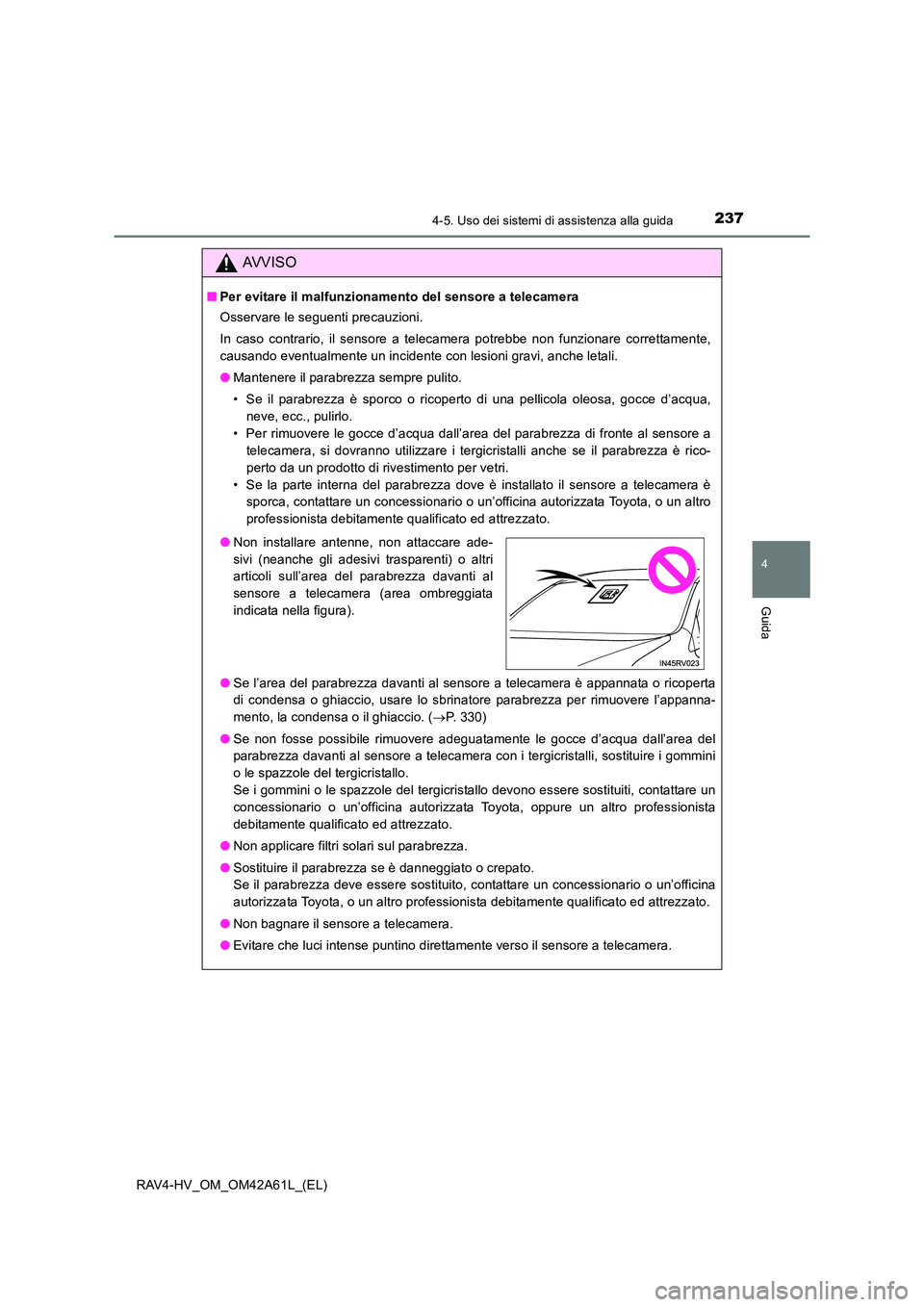

AVVISO
■Per evitare il malfunzionamento del sensore a telecamera
Osservare le seguenti precauzioni.
In caso contrario, il sensore a telecamera potrebbe non funzionare correttamente,
causando eventualmente un incidente con lesioni gravi, anche letali.
●Mantenere il parabrezza sempre pulito.
• Se il parabrezza è sporco o ricoperto di una pellicola oleosa, gocce d’acqua,
neve, ecc., pulirlo.
• Per rimuovere le gocce d’acqua dall’area del parabrezza di fronte al sensore a telecamera, si dovranno utilizzare i tergicristalli anche se il parabrezza è rico-
perto da un prodotto di rivestimento per vetri.
• Se la parte interna del parabrezza dove è installato il sensore a telecamera è sporca, contattare un concessionario o un’officina autorizzata Toyota, o un altro
professionista debitamente qualificato ed attrezzato.
● Se l’area del parabrezza davanti al sensore a telecamera è appannata o ricoperta
di condensa o ghiaccio, usare lo sbrinatore parabrezza per rimuovere l’appanna-
mento, la condensa o il ghiaccio. ( →P. 330)
● Se non fosse possibile rimuovere adeguatamente le gocce d’acqua dall’area del
parabrezza davanti al sensore a telecamera con i tergicristalli, sostituire i gommini
o le spazzole del tergicristallo.
Se i gommini o le spazzole del tergicristallo devono essere sostituiti, contattare un
concessionario o un’officina autorizzata Toyota, oppure un altro professionista
debitamente qualificato ed attrezzato.
● Non applicare filtri solari sul parabrezza.
● Sostituire il parabrezza se è danneggiato o crepato.
Se il parabrezza deve essere sostituito, contattare un concessionario o un’officina
autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
● Non bagnare il sensore a telecamera.
● Evitare che luci intense puntino direttamente verso il sensore a telecamera.
●Non installare antenne, non attaccare ade-
sivi (neanche gli adesivi trasparenti) o altri
articoli sull’area del parabrezza davanti al
sensore a telecamera (area ombreggiata
indicata nella figura).

2384-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42A61L_(EL)

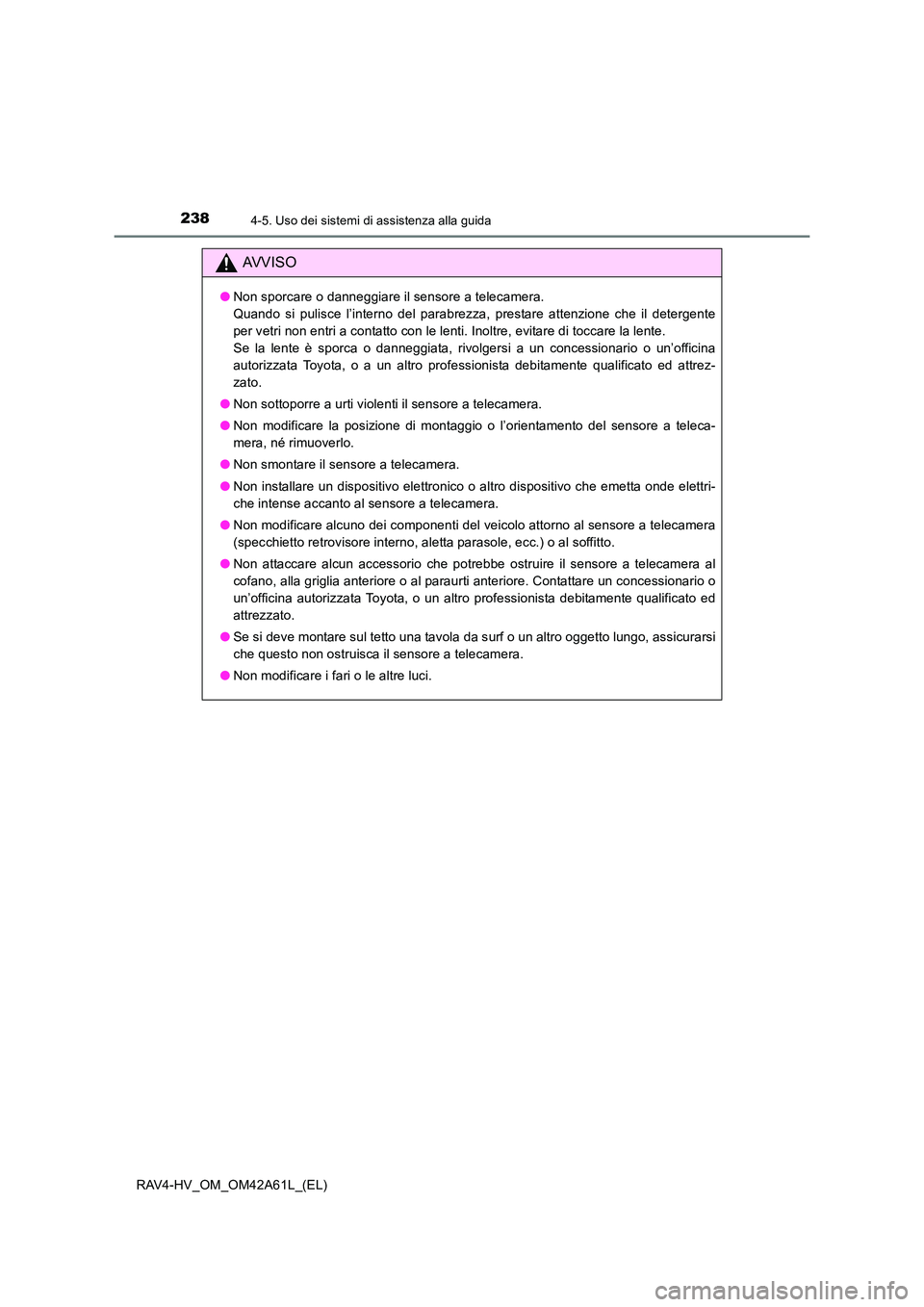

AVVISO
●Non sporcare o danneggiare il sensore a telecamera.
Quando si pulisce l’interno del parabrezza, prestare attenzione che il detergente
per vetri non entri a contatto con le lenti. Inoltre, evitare di toccare la lente.
Se la lente è sporca o danneggiata, rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un altro professionista debitamente qualificato ed attrez-
zato.
● Non sottoporre a urti violenti il sensore a telecamera.
● Non modificare la posizione di montaggio o l’orientamento del sensore a teleca-
mera, né rimuoverlo.
● Non smontare il sensore a telecamera.
● Non installare un dispositivo elettronico o altro dispositivo che emetta onde elettri-
che intense accanto al sensore a telecamera.
● Non modificare alcuno dei componenti del veicolo attorno al sensore a telecamera
(specchietto retrovisore interno, aletta parasole, ecc.) o al soffitto.
● Non attaccare alcun accessorio che potrebbe ostruire il sensore a telecamera al
cofano, alla griglia anteriore o al paraurti anteriore. Contattare un concessionario o
un’officina autorizzata Toyota, o un altro professionista debitamente qualificato ed
attrezzato.
● Se si deve montare sul tetto una tavola da surf o un altro oggetto lungo, assicurarsi
che questo non ostruisca il sensore a telecamera.
● Non modificare i fari o le altre luci.

2394-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42A61L_(EL)

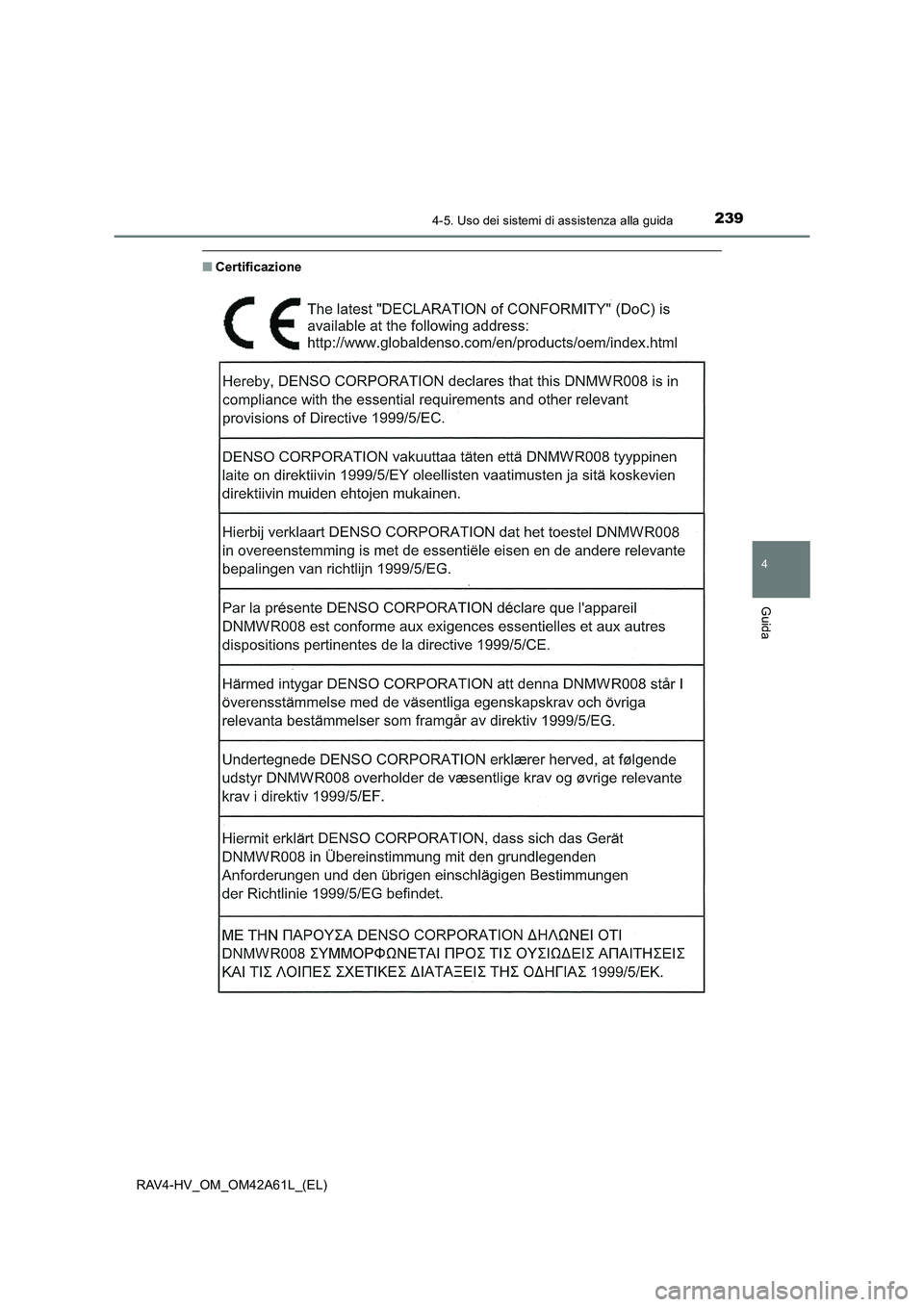

■Certificazione

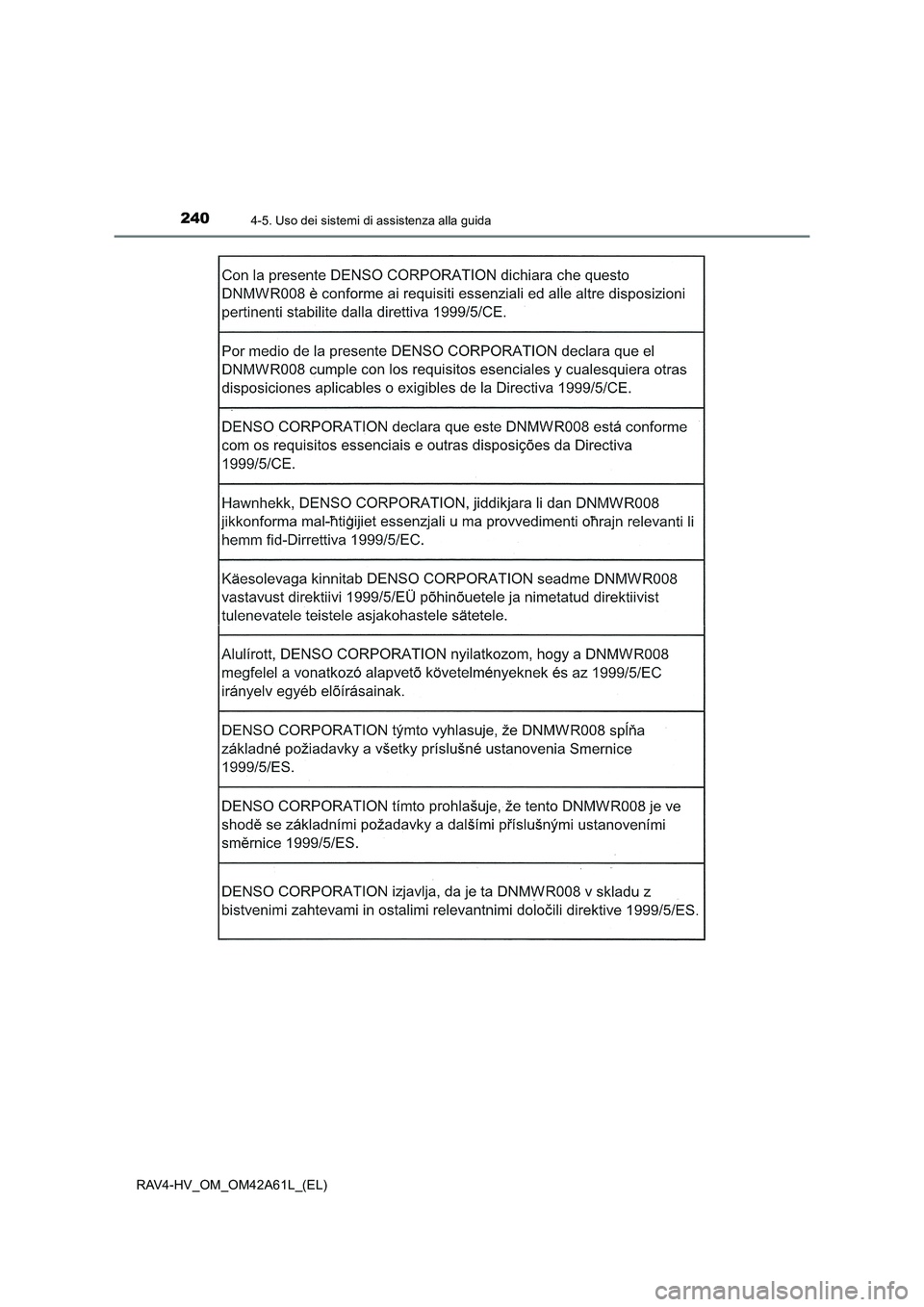

2404-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42A61L_(EL)
