TOYOTA RAV4 HYBRID 2016 Betriebsanleitungen (in German)

2814-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)
Beispiel für Beschleunigen
Wenn vor Ihnen keine Fahrzeuge mehr langsamer als mit der eingestellten
Geschwindigkeit fahren
Das System beschleunigt das Fahrzeug auf die eingestellte Geschwindigkeit. Dann
kehrt das System zum Fahren mit konstanter Geschwindigkeit zurück.
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Die Kontrollleuchte für die Radar-
Geschwindigkeitsregelung leuchtet auf
und auf dem Multi-Informationsdisplay
wird eine Meldung angezeigt.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.
Wird die Taste “ON-OFF” mindestens 1,5 Sekunden lang gedrückt, schaltet sich
das System im Konstantgeschwindigkeitsregelungsmodus ein. (→S. 285)
Beschleunigen Sie oder verringern
Sie die Geschwindigkeit auf die
gewünschte Geschwindigkeit (über
ca. 50 km/h) durch ein entspre-
chendes Treten des Gaspedals
und drücken Sie den Hebel nach
unten, um die Geschwindigkeit ein-
zustellen.
Die “SET”-Kontrollleuchte der Geschwindigkeitsregelung leuchtet daraufhin auf.
Die Regelung wird auf die Geschwindigkeit eingestellt, mit der beim Loslassen des
Hebels gefahren wird.
Einstellen der Geschwindigkeit (Abstandsregelungsmodus)
3
1
2

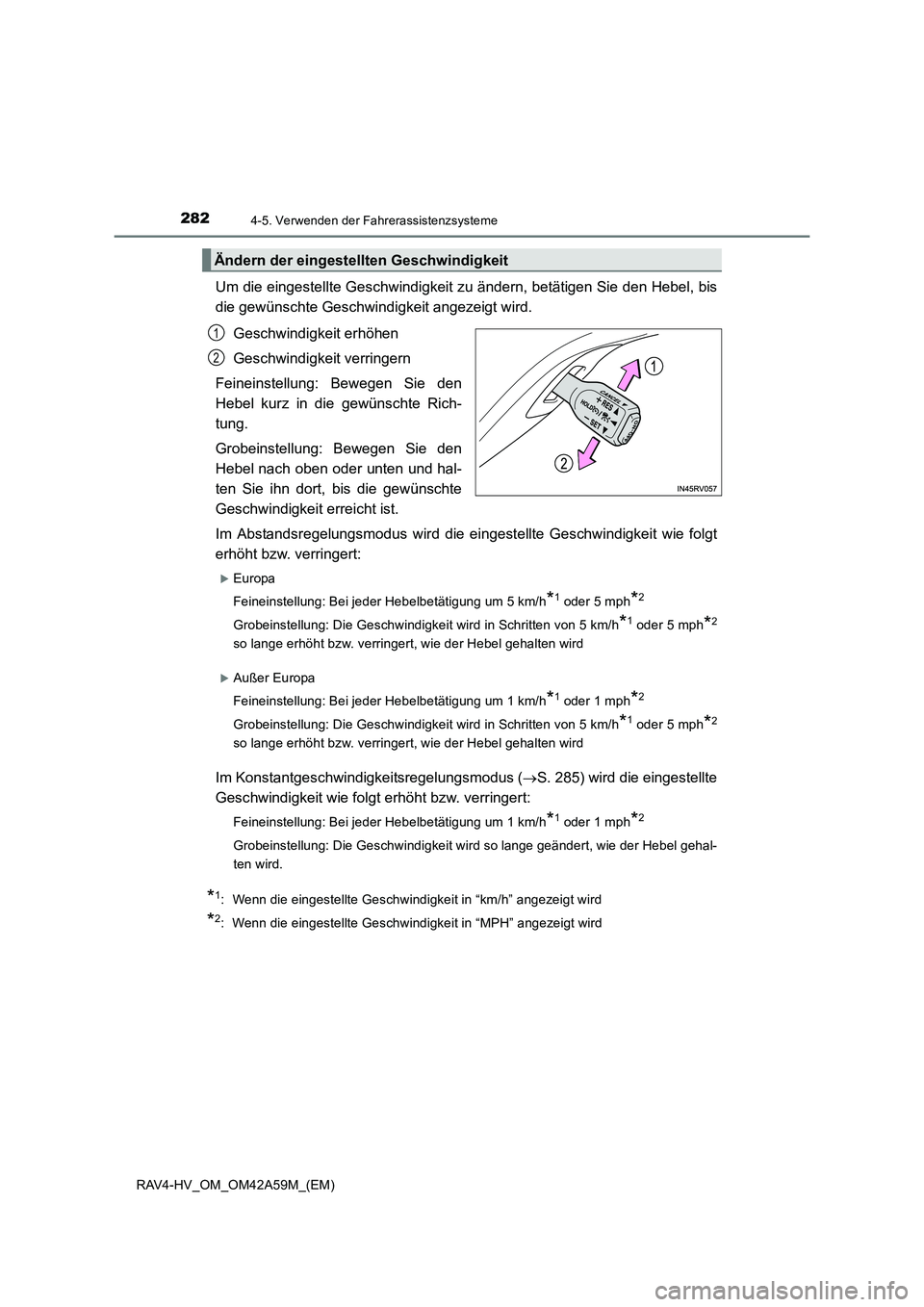

2824-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)
Um die eingestellte Geschwindigkeit zu ändern, betätigen Sie den Hebel, bis
die gewünschte Geschwindigkeit angezeigt wird.Geschwindigkeit erhöhen
Geschwindigkeit verringern
Feineinstellung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobeinstellung: Bewegen Sie den
Hebel nach oben oder unten und hal-
ten Sie ihn dort, bis die gewünschte
Geschwindigkeit erreicht ist.
Im Abstandsregelungsmodus wird die eingestellte Geschwindigkeit wie folgt
erhöht bzw. verringert:
XEuropa
Feineinstellung: Bei jeder Hebelbetätigung um 5 km/h
*1 oder 5 mph*2
Grobeinstellung: Die Geschwindigkeit wird in Schritten von 5 km/h*1 oder 5 mph*2
so lange erhöht bzw. verringert, wie der Hebel gehalten wird
XAußer Europa
Feineinstellung: Bei jeder Hebelbetätigung um 1 km/h
*1 oder 1 mph*2
Grobeinstellung: Die Geschwindigkeit wird in Schritten von 5 km/h*1 oder 5 mph*2
so lange erhöht bzw. verringert, wie der Hebel gehalten wird
Im Konstantgeschwindigkeitsregelungsmodus ( →S. 285) wird die eingestellte
Geschwindigkeit wie folgt erhöht bzw. verringert:
Feineinstellung: Bei jeder Hebelbetätigung um 1 km/h*1 oder 1 mph*2
Grobeinstellung: Die Geschwindigkeit wird so lange geändert, wie der Hebel gehal-
ten wird.
*1: Wenn die eingestellte Geschwindigkeit in “km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in “MPH” angezeigt wird
Ändern der eingestellten Geschwindigkeit
1
2

2834-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)
Durch Drücken der Taste wird der
Fahrzeug-zu-Fahrzeug-Abstand wie
folgt geändert:Lang
Mittel
Kurz
Für den Fahrzeug-zu-Fahrzeug-
Abstand wird automatisch die Einstel-
lung “Lang” gewählt, wenn der Start-
Schalter in den Modus ON gebracht
wird.
Falls vor Ihnen ein Fahrzeug fährt, wird auch das Symbol für das vorausfahrende
Fahrzeug angezeigt.
Wählen Sie aus der folgenden Tabelle einen Abstand. Beachten Sie, dass
sich die aufgeführten Abstände auf eine Geschwindigkeit von 80 km/h bezie-
hen. Der Fahrzeug-zu-Fahrzeug-Abstand erhöht/verringert sich abhängig
von der Geschwindigkeit.
Ändern des Fahrzeug-zu-Fahrzeug-Abstands (Abstandsregelungsmo-
dus)
Symbol für
vorausfahrendes Fahrzeug
1
2
3
Einstellungen für den Fahrzeug-z u-Fahrzeug-Abstand (Abstandsrege-
lungsmodus)
AbstandsoptionenFahrzeug-zu-Fahrzeug-Abstand
LangCa. 50 m
MittelCa. 40 m
KurzCa. 30 m

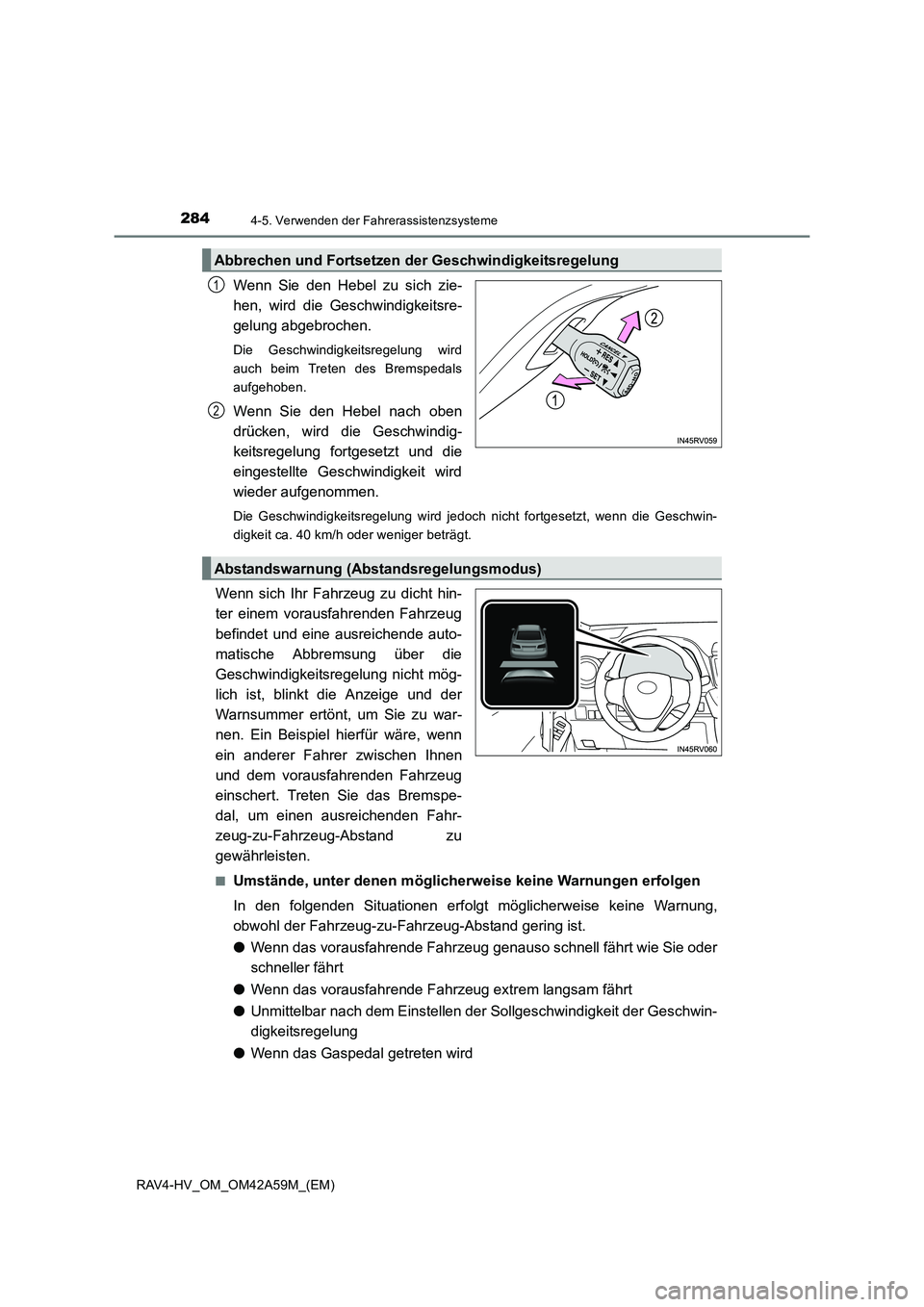

2844-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)
Wenn Sie den Hebel zu sich zie-
hen, wird die Geschwindigkeitsre-
gelung abgebrochen.
Die Geschwindigkeitsregelung wird
auch beim Treten des Bremspedals
aufgehoben.
Wenn Sie den Hebel nach oben
drücken, wird die Geschwindig-
keitsregelung fortgesetzt und die
eingestellte Geschwindigkeit wird
wieder aufgenommen.
Die Geschwindigkeitsregelung wird jedoch nicht fortgesetzt, wenn die Geschwin-
digkeit ca. 40 km/h oder weniger beträgt.
Wenn sich Ihr Fahrzeug zu dicht hin-
ter einem vorausfahrenden Fahrzeug
befindet und eine ausreichende auto-
matische Abbremsung über die
Geschwindigkeitsregelung nicht mög-
lich ist, blinkt die Anzeige und der
Warnsummer ertönt, um Sie zu war-
nen. Ein Beispiel hierfür wäre, wenn
ein anderer Fahrer zwischen Ihnen
und dem vorausfahrenden Fahrzeug
einschert. Treten Sie das Bremspe-
dal, um einen ausreichenden Fahr-
zeug-zu-Fahrzeug-Abstand zu
gewährleisten.
■Umstände, unter denen möglicherweise keine Warnungen erfolgen
In den folgenden Situationen erfolgt möglicherweise keine Warnung,
obwohl der Fahrzeug-zu-Fahrzeug-Abstand gering ist.
● Wenn das vorausfahrende Fahrzeug genauso schnell fährt wie Sie oder
schneller fährt
● Wenn das vorausfahrende Fahrz eug extrem langsam fährt
● Unmittelbar nach dem Einstellen der Sollgeschwindigkeit der Geschwin-
digkeitsregelung
● Wenn das Gaspedal getreten wird
Abbrechen und Fortsetzen der Geschwindigkeitsregelung
1
2
Abstandswarnung (Abstandsregelungsmodus)

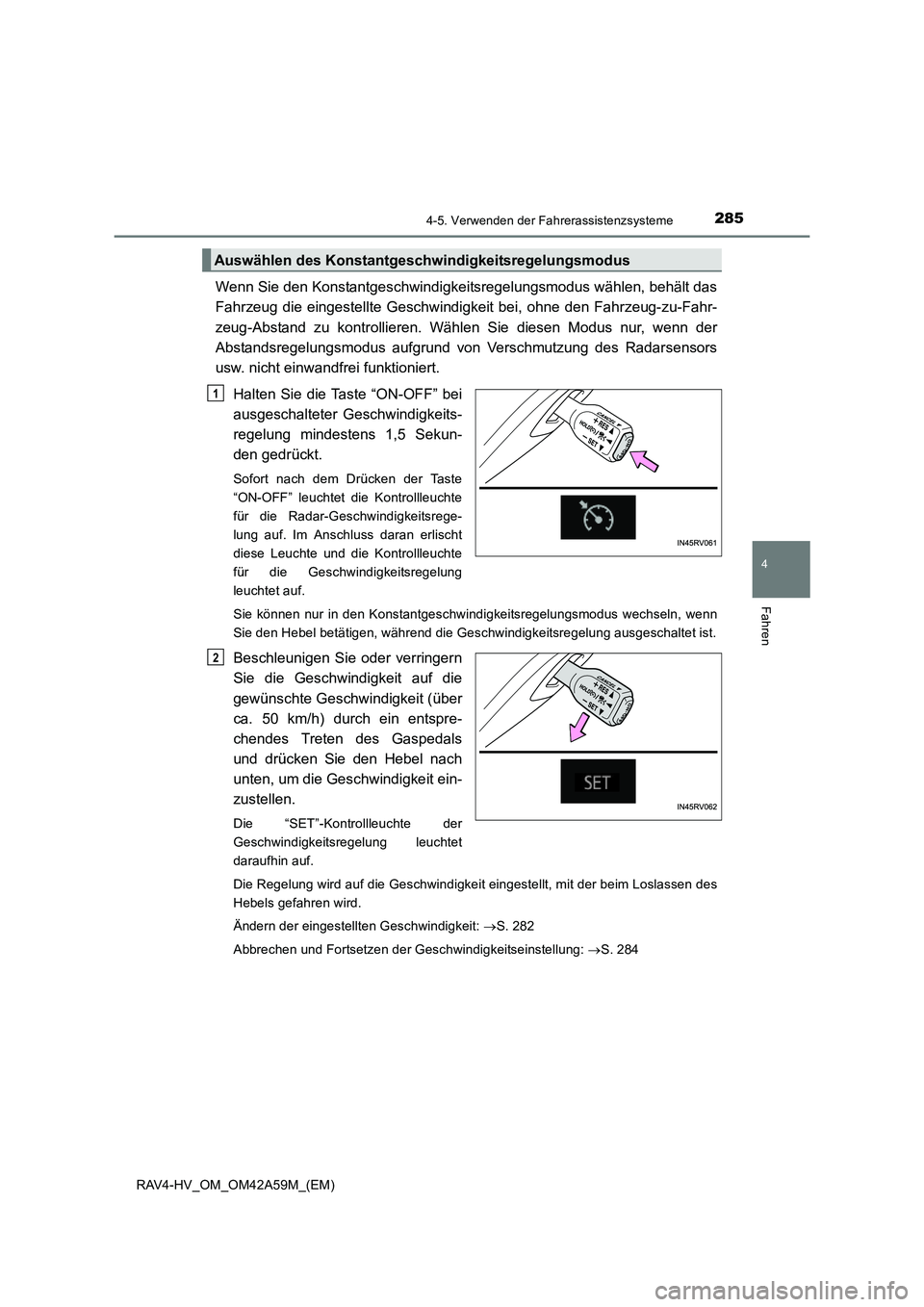

2854-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)
Wenn Sie den Konstantgeschwindigkeitsregelungsmodus wählen, behält das
Fahrzeug die eingestellte Geschwi ndigkeit bei, ohne den Fahrzeug-zu-Fahr-
zeug-Abstand zu kontrollieren. Wählen Sie diesen Modus nur, wenn der
Abstandsregelungsmodus aufgrund von Verschmutzung des Radarsensors
usw. nicht einwandfrei funktioniert.
Halten Sie die Taste “ON-OFF” bei
ausgeschalteter Geschwindigkeits-
regelung mindestens 1,5 Sekun-
den gedrückt.
Sofort nach dem Drücken der Taste
“ON-OFF” leuchtet die Kontrollleuchte
für die Radar-Geschwindigkeitsrege-
lung auf. Im Anschluss daran erlischt
diese Leuchte und die Kontrollleuchte
für die Geschwindigkeitsregelung
leuchtet auf.
Sie können nur in den Konstantgeschwindigkeitsregelungsmodus wechseln, wenn
Sie den Hebel betätigen, während die Geschwindigkeitsregelung ausgeschaltet ist.
Beschleunigen Sie oder verringern
Sie die Geschwindigkeit auf die
gewünschte Geschwindigkeit (über
ca. 50 km/h) durch ein entspre-
chendes Treten des Gaspedals
und drücken Sie den Hebel nach
unten, um die Geschwindigkeit ein-
zustellen.
Die “SET”-Kontrollleuchte der
Geschwindigkeitsregelung leuchtet
daraufhin auf.
Die Regelung wird auf die Geschwindigkeit eingestellt, mit der beim Loslassen des
Hebels gefahren wird.
Ändern der eingestellten Geschwindigkeit: →S. 282
Abbrechen und Fortsetzen der Geschwindigkeitseinstellung: →S. 284
Auswählen des Konstantgeschwindigkeitsregelungsmodus
1
2

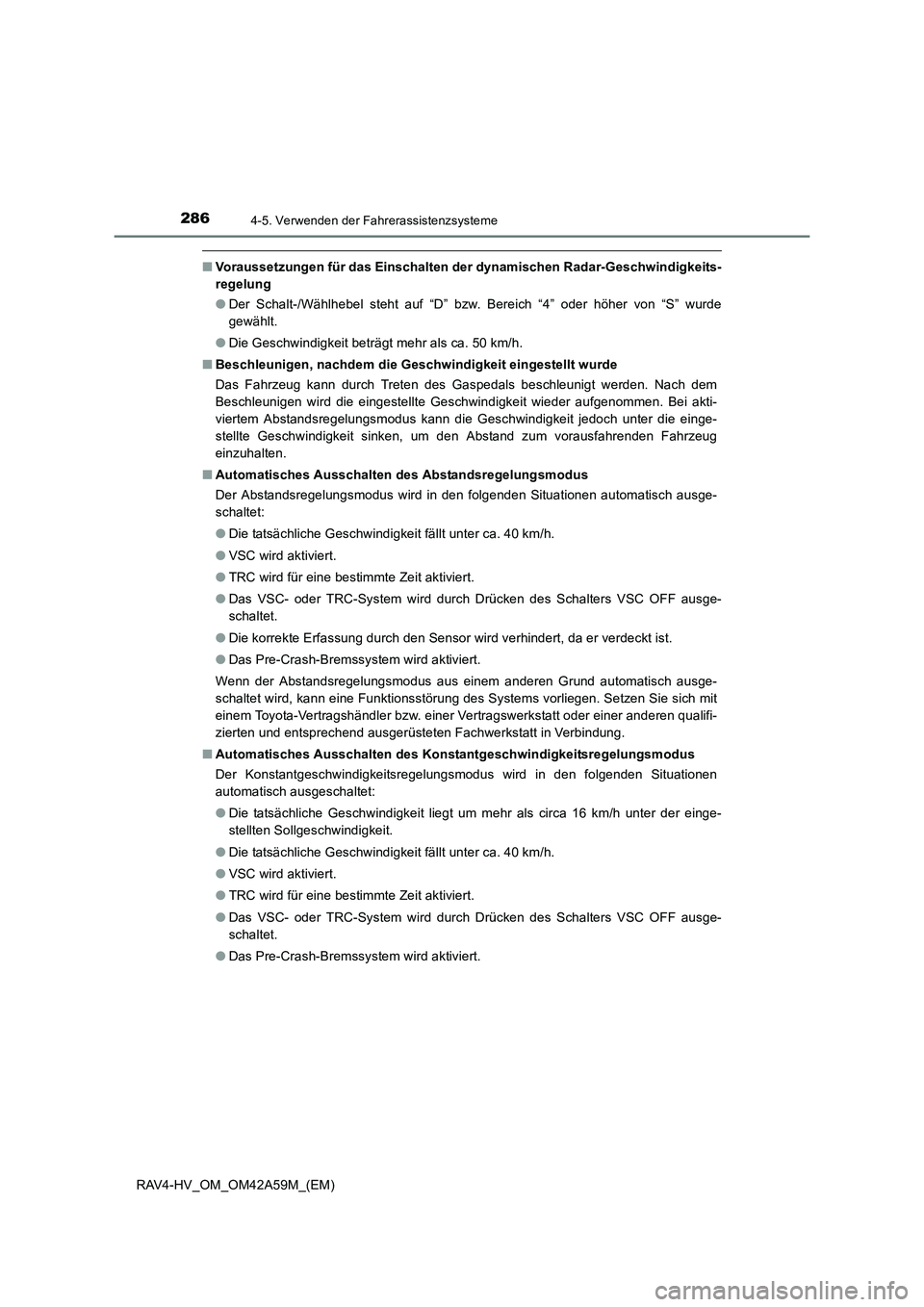

2864-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)
■Voraussetzungen für das Einschalten der dynamischen Radar-Geschwindigkeits-
regelung
●Der Schalt-/Wählhebel steht auf “D” bzw. Bereich “4” oder höher von “S” wurde
gewählt.
● Die Geschwindigkeit beträgt mehr als ca. 50 km/h.
■ Beschleunigen, nachdem die Geschwindigkeit eingestellt wurde
Das Fahrzeug kann durch Treten des Gaspedals beschleunigt werden. Nach dem
Beschleunigen wird die eingestellte Geschwindigkeit wieder aufgenommen. Bei akti-
viertem Abstandsregelungsmodus kann die Geschwindigkeit jedoch unter die einge-
stellte Geschwindigkeit sinken, um den Abstand zum vorausfahrenden Fahrzeug
einzuhalten.
■ Automatisches Ausschalten des Abstandsregelungsmodus
Der Abstandsregelungsmodus wird in den folgenden Situationen automatisch ausge-
schaltet:
●Die tatsächliche Geschwindigkeit fällt unter ca. 40 km/h.
● VSC wird aktiviert.
● TRC wird für eine bestimmte Zeit aktiviert.
● Das VSC- oder TRC-System wird durch Drücken des Schalters VSC OFF ausge-
schaltet.
● Die korrekte Erfassung durch den Sensor wird verhindert, da er verdeckt ist.
● Das Pre-Crash-Bremssystem wird aktiviert.
Wenn der Abstandsregelungsmodus aus einem anderen Grund automatisch ausge-
schaltet wird, kann eine Funktionsstörung des Systems vorliegen. Setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■ Automatisches Ausschalten des Konstantgeschwindigkeitsregelungsmodus
Der Konstantgeschwindigkeitsregelungsmodus wird in den folgenden Situationen
automatisch ausgeschaltet:
●Die tatsächliche Geschwindigkeit liegt um mehr als circa 16 km/h unter der einge-
stellten Sollgeschwindigkeit.
● Die tatsächliche Geschwindigkeit fällt unter ca. 40 km/h.
● VSC wird aktiviert.
● TRC wird für eine bestimmte Zeit aktiviert.
● Das VSC- oder TRC-System wird durch Drücken des Schalters VSC OFF ausge-
schaltet.
● Das Pre-Crash-Bremssystem wird aktiviert.

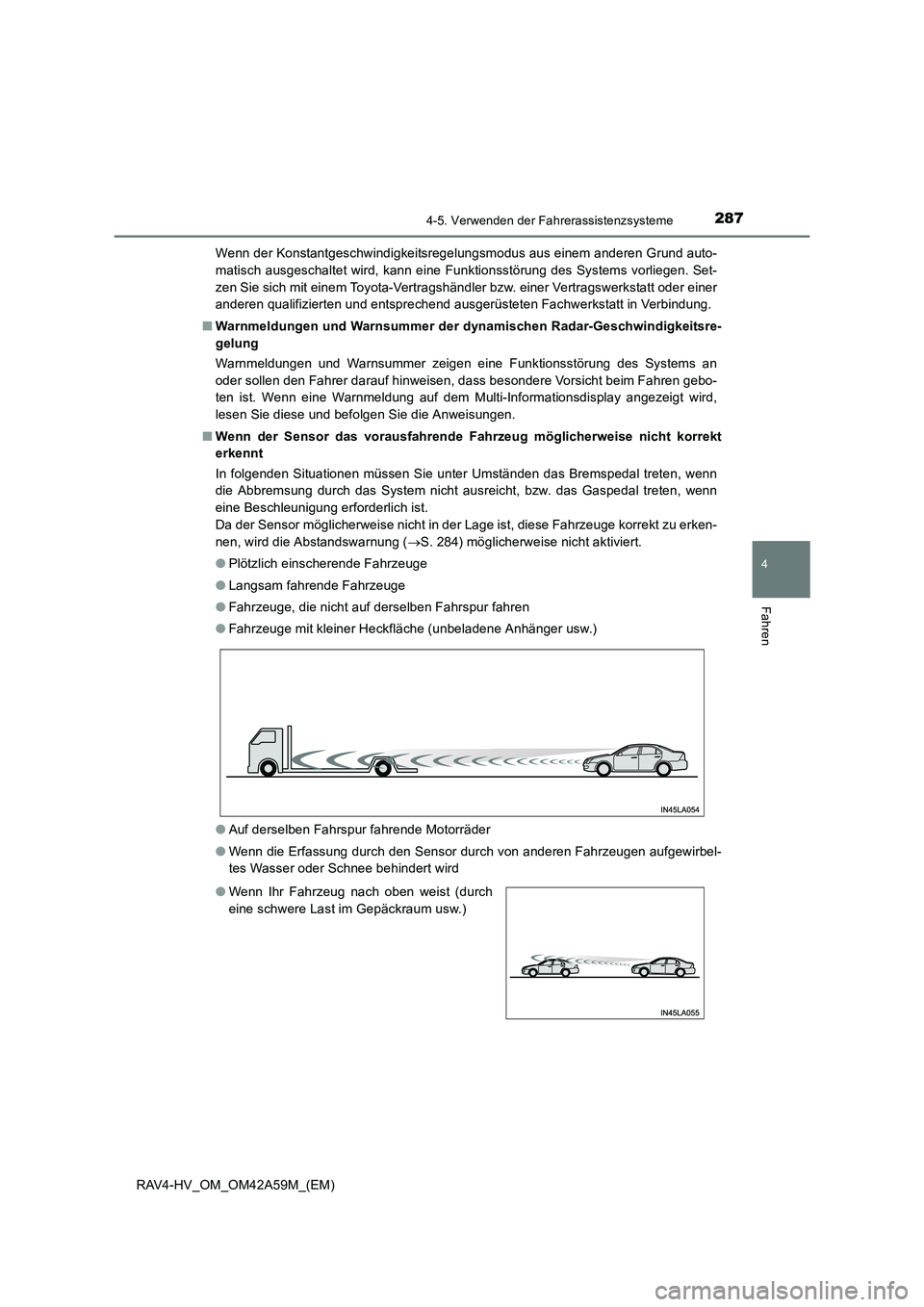

2874-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)Wenn der Konstantgeschwindigkeitsregelungsmodus aus einem anderen Grund auto-
matisch ausgeschaltet wird, kann eine Funktionsstörung des Systems vorliegen. Set-
zen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■ Warnmeldungen und Warnsummer der dynamischen Radar-Geschwindigkeitsre-
gelung
Warnmeldungen und Warnsummer zeigen eine Funktionsstörung des Systems an
oder sollen den Fahrer darauf hinweisen, dass besondere Vorsicht beim Fahren gebo-
ten ist. Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird,
lesen Sie diese und befolgen Sie die Anweisungen.
■ Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht korrekt
erkennt
In folgenden Situationen müssen Sie unter Umständen das Bremspedal treten, wenn
die Abbremsung durch das System nicht ausreicht, bzw. das Gaspedal treten, wenn
eine Beschleunigung erforderlich ist.
Da der Sensor möglicherweise nicht in der Lage ist, diese Fahrzeuge korrekt zu erken-
nen, wird die Abstandswarnung ( →S. 284) möglicherweise nicht aktiviert.
● Plötzlich einscherende Fahrzeuge
● Langsam fahrende Fahrzeuge
● Fahrzeuge, die nicht auf derselben Fahrspur fahren
● Fahrzeuge mit kleiner Heckfläche (unbeladene Anhänger usw.)
● Auf derselben Fahrspur fahrende Motorräder
● Wenn die Erfassung durch den Sensor durch von anderen Fahrzeugen aufgewirbel-
tes Wasser oder Schnee behindert wird
●Wenn Ihr Fahrzeug nach oben weist (durch
eine schwere Last im Gepäckraum usw.)

2884-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)■
Bedingungen, unter denen der Abstandsregelungsmodus möglicherweise nicht
korrekt funktioniert
Treten Sie in den folgenden Situationen das Bremspedal (oder je nach Umständen
das Gaspedal) nach Bedarf.
Da der Sensor möglicherweise nicht in der Lage ist, Fahrzeuge vor Ihrem Fahrzeug
korrekt zu erkennen, funktioniert das System eventuell nicht einwandfrei.
●Wenn das vorausfahrende Fahrzeug plötzlich an Geschwindigkeit verliert
●
Das vorausfahrende Fahrzeug hat extrem
viel Bodenfreiheit
● Wenn die Straße kurvig ist oder die Fahrspu-
ren eng sind
● Wenn die Lenkbewegungen nicht stabil sind
oder Ihre Position auf der Fahrspur nicht sta-
bil ist

289
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4-HV_OM_OM42A59M_(EM)
Geschwindigkeitsregelung∗
Verwenden Sie die Geschwindigkeitsregelung, um eine eingestellte
Geschwindigkeit beizubehalten, ohne das Gaspedal zu treten. Kontrollleuchten
Eingestellte Geschwindigkeit
Schalter für die Geschwindigkeits-
regelung
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Auf dem Multi-Informationsdisplay wird
die Kontrollleuchte für die Geschwin-
digkeitsregelung angezeigt.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.
Beschleunigen oder verzögern Sie
auf die gewünschte Geschwindig-
keit (mehr als ca. 40 km/h) und
drücken Sie den Hebel nach unten,
um die Geschwindigkeit einzustel-
len.
Auf dem Multi-Informationsdisplay wer-
den die “SET”-Kontrollleuchte der
Geschwindigkeitsregelung und die ein-
gestellte Geschwindigkeit angezeigt.
Die Regelung wird auf die Geschwin-
digkeit eingestellt, mit der beim Loslas-
sen des Hebels gefahren wird.
∗: Falls vorhanden
Zusammenfassung der Funktionen
1
2
3
Einstellen der Geschwindigkeit
1
2

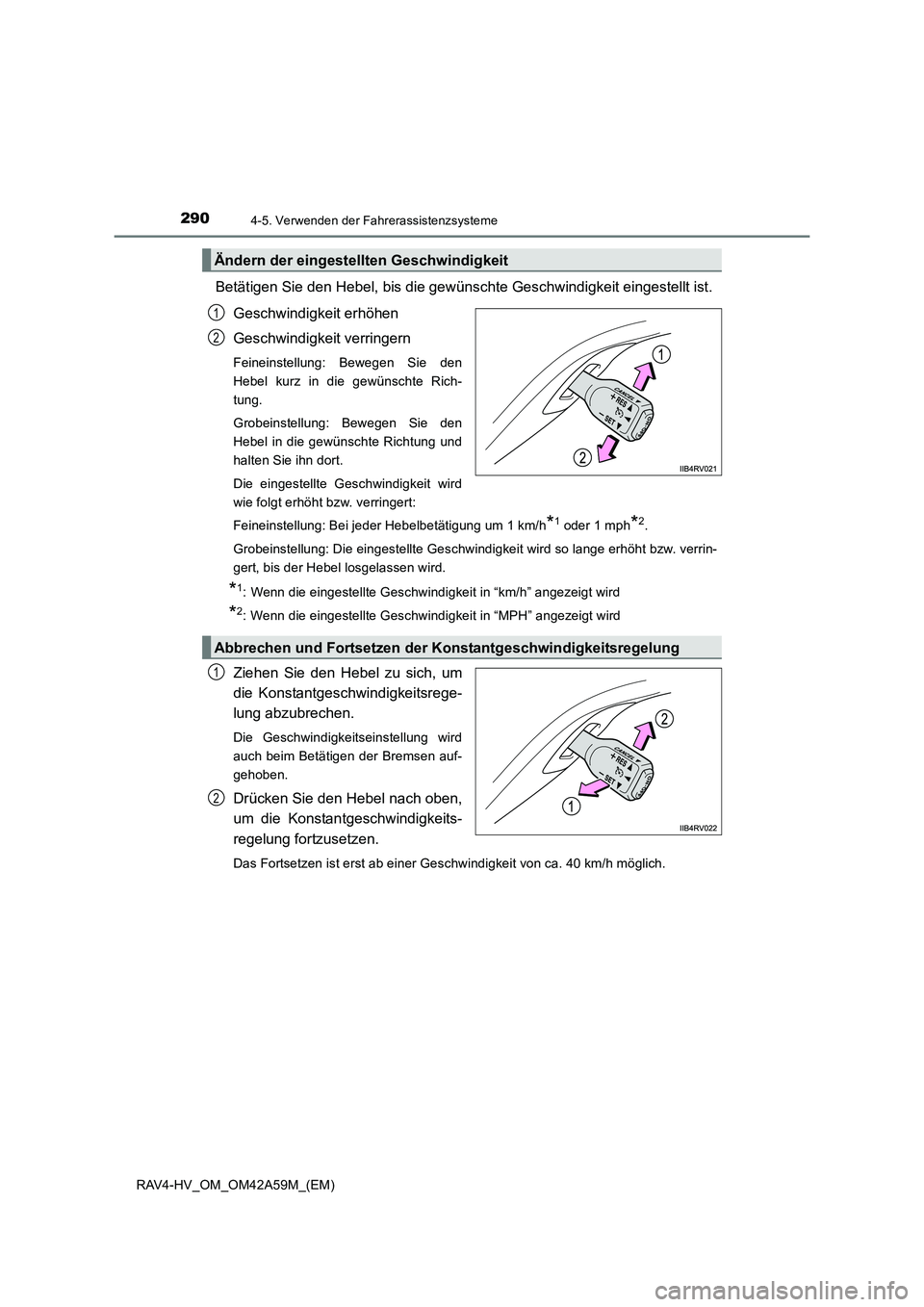

2904-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)
Betätigen Sie den Hebel, bis die gewünschte Geschwindigkeit eingestellt ist.Geschwindigkeit erhöhen
Geschwindigkeit verringern
Feineinstellung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobeinstellung: Bewegen Sie den
Hebel in die gewünschte Richtung und
halten Sie ihn dort.
Die eingestellte Geschwindigkeit wird
wie folgt erhöht bzw. verringert:
Feineinstellung: Bei jeder Hebelbetätigung um 1 km/h
*1 oder 1 mph*2.
Grobeinstellung: Die eingestellte Geschwindigkeit wird so lange erhöht bzw. verrin-
gert, bis der Hebel losgelassen wird.
*1: Wenn die eingestellte Geschwindigkeit in “km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in “MPH” angezeigt wird
Ziehen Sie den Hebel zu sich, um
die Konstantgeschwindigkeitsrege-
lung abzubrechen.
Die Geschwindigkeitseinstellung wird
auch beim Betätigen der Bremsen auf-
gehoben.
Drücken Sie den Hebel nach oben,
um die Konstantgeschwindigkeits-
regelung fortzusetzen.
Das Fortsetzen ist erst ab einer Geschwindigkeit von ca. 40 km/h möglich.
Ändern der eingestellten Geschwindigkeit
1
2
Abbrechen und Fortsetzen der Konstantgeschwindigkeitsregelung
1
2
