5118-1. Specifikationer
OM42A57DK
8
Bilens specifikationer

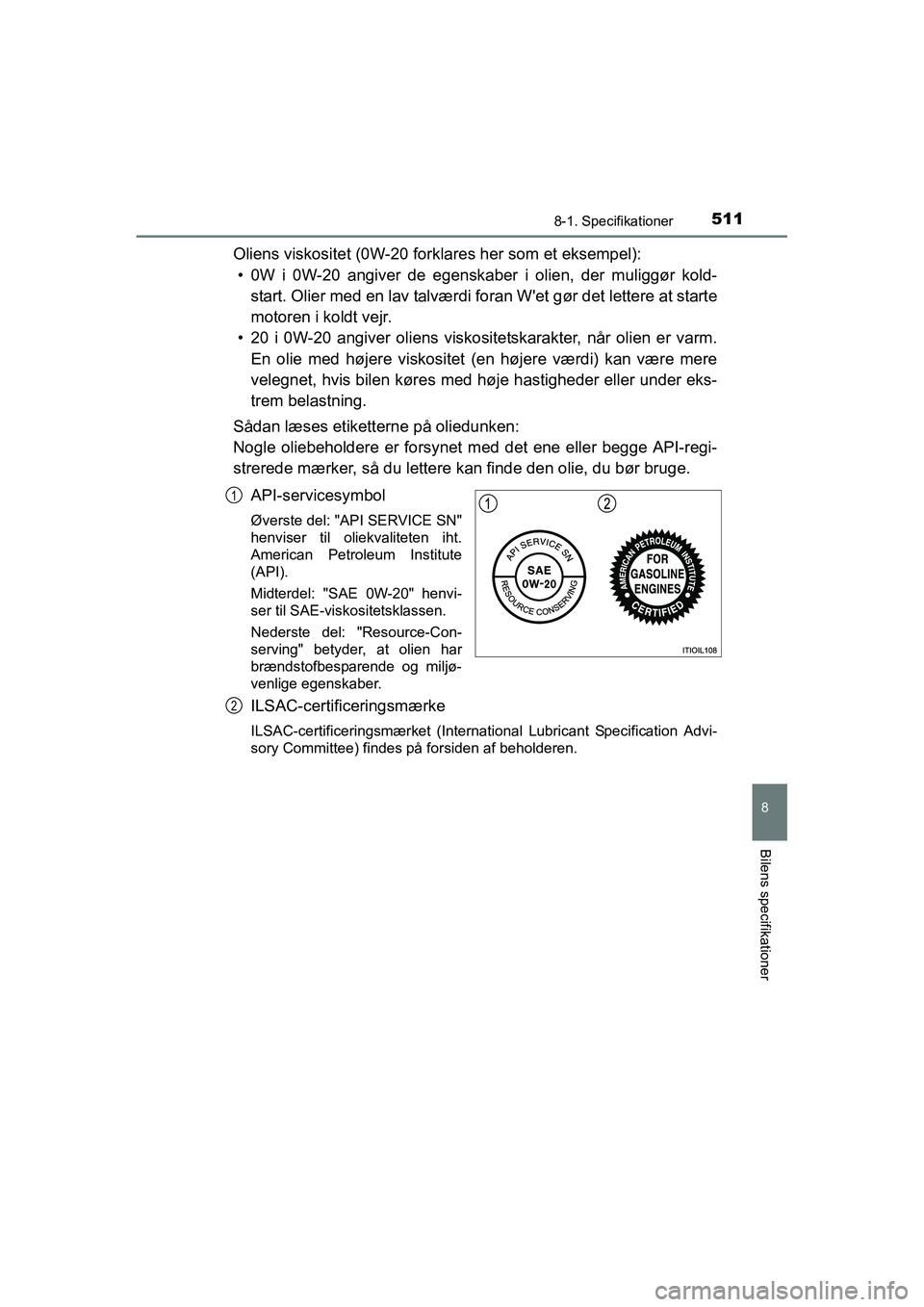

Oliens viskositet (0W-20 forklares her som et eksempel):
• 0W i 0W-20 angiver de egenskaber i olien, der muliggør kold-
start. Olier med en lav talværdi foran W'et gør det lettere at starte
motoren i koldt vejr.
• 20 i 0W-20 angiver oliens viskositetskarakter, når olien er varm.
En olie med højere viskositet (en højere værdi) kan være mere
velegnet, hvis bilen køres med høje hastigheder eller under eks-
trem belastning.
Sådan læses etiketterne på oliedunken:
Nogle oliebeholdere er forsynet med det ene eller begge API-regi-
strerede mærker, så du lettere kan finde den olie, du bør bruge.
API-servicesymbol
Øverste del: "API SERVICE SN"
henviser til oliekvaliteten iht.
American Petroleum Institute
(API).
Midterdel: "SAE 0W-20" henvi-
ser til SAE-viskositetsklassen.
Nederste del: "Resource-Con-
serving" betyder, at olien har
brændstofbesparende og miljø-
venlige egenskaber.
ILSAC-certificeringsmærke
ILSAC-certificeringsmærket (International Lubricant Specification Advi-
sory Committee) findes på forsiden af beholderen.
1
2
OM42A57DK.book Page 511 Tuesday, December 15, 2015 9:07 PM

5128-1. Specifikationer
OM42A57DK

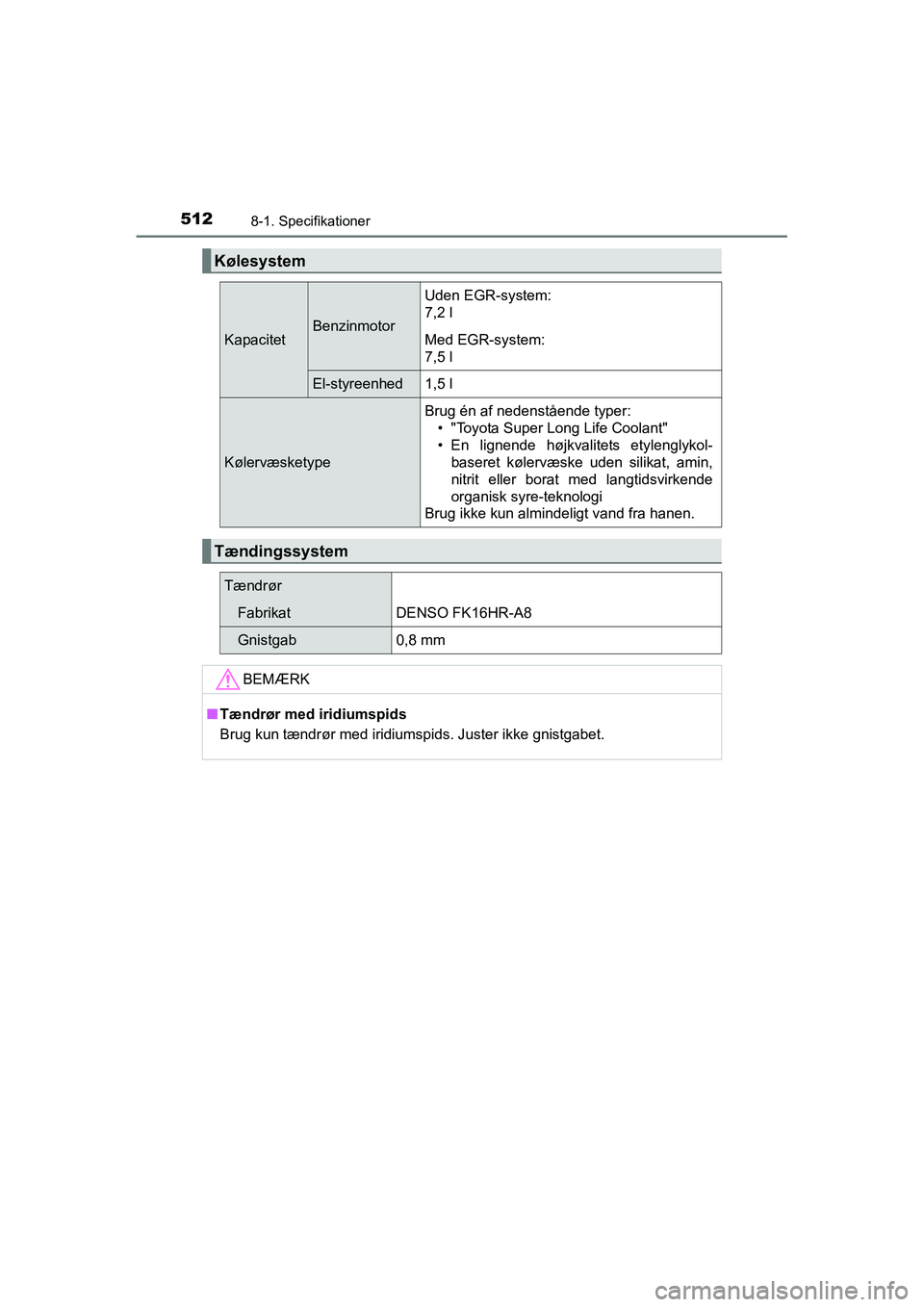

Kølesystem
KapacitetBenzinmotor
Uden EGR-system:
7,2 l
Med EGR-system:
7,5 l
El-styreenhed1,5 l
Kølervæsketype
Brug én af nedenstående typer:
• "Toyota Super Long Life Coolant"
• En lignende højkvalitets etylenglykol-
baseret kølervæske uden silikat, amin,
nitrit eller borat med langtidsvirkende
organisk syre-teknologi
Brug ikke kun almindeligt vand fra hanen.
Tændingssystem
Tændrør
FabrikatDENSO FK16HR-A8
Gnistgab0,8 mm
BEMÆRK
■Tændrør med iridiumspids
Brug kun tændrør med iridiumspids. Juster ikke gnistgabet.
OM42A57DK.book Page 512 Tuesday, December 15, 2015 9:07 PM

5138-1. Specifikationer
OM42A57DK
8
Bilens specifikationer
*1: Oliemængden er den anbefalede mængde.
Hvis det er nødvendigt at skifte olie, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
*2: Kun AWD-modeller

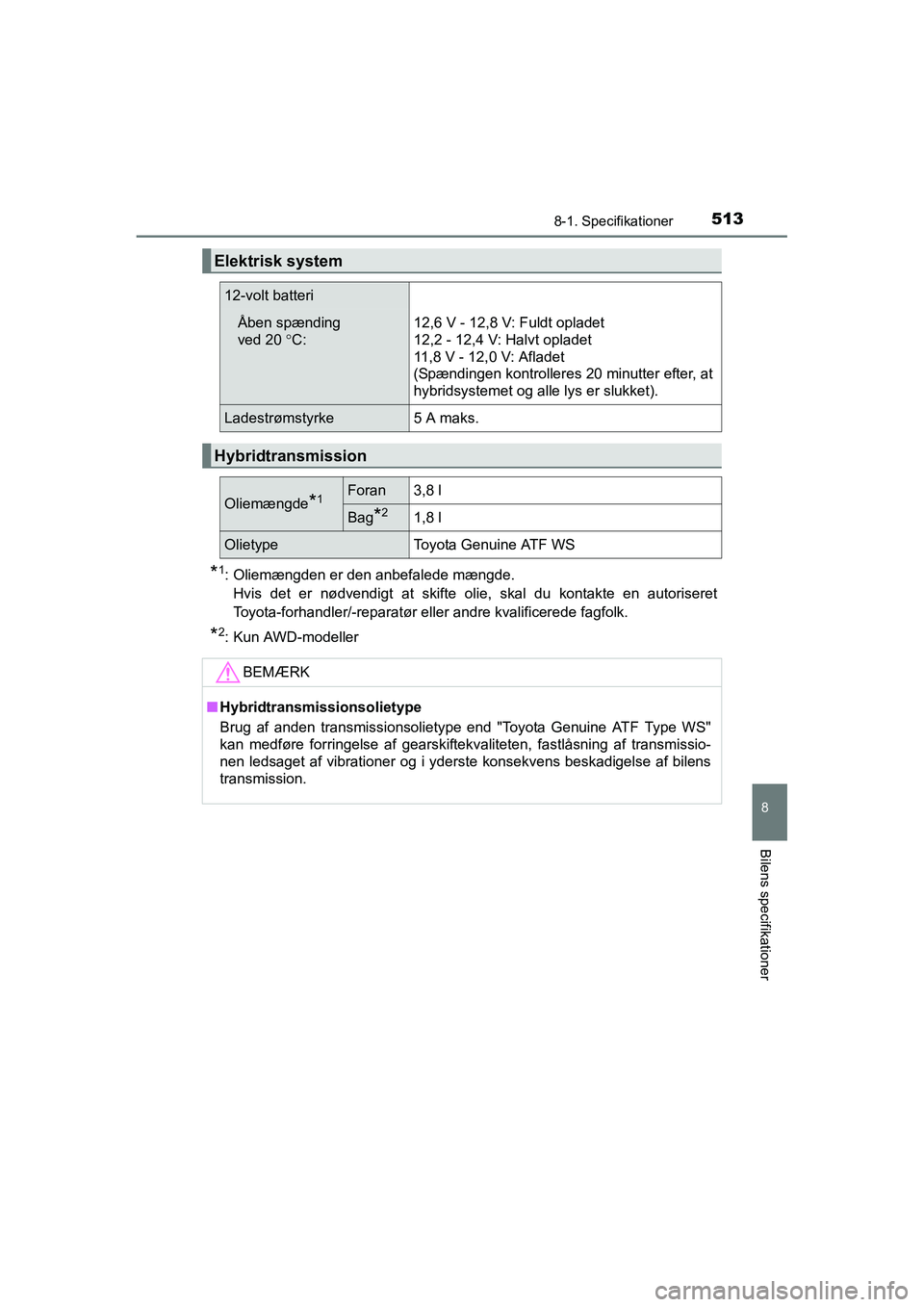

Elektrisk system
12-volt batteri
Åben spænding
ved 20 °C:12,6 V - 12,8 V: Fuldt opladet
12,2 - 12,4 V: Halvt opladet
11,8 V - 12,0 V: Afladet
(Spændingen kontrolleres 20 minutter efter, at
hybridsystemet og alle lys er slukket).
Ladestrømstyrke5 A maks.
Hybridtransmission
Oliemængde*1Foran3,8 l
Bag*21,8 l
OlietypeToyota Genuine ATF WS
BEMÆRK
■Hybridtransmissionsolietype
Brug af anden transmissionsolietype end "Toyota Genuine ATF Type WS"
kan medføre forringelse af gearskiftekvaliteten, fastlåsning af transmissio-
nen ledsaget af vibrationer og i yderste konsekvens beskadigelse af bilens
transmission.
OM42A57DK.book Page 513 Tuesday, December 15, 2015 9:07 PM

5148-1. Specifikationer
OM42A57DK

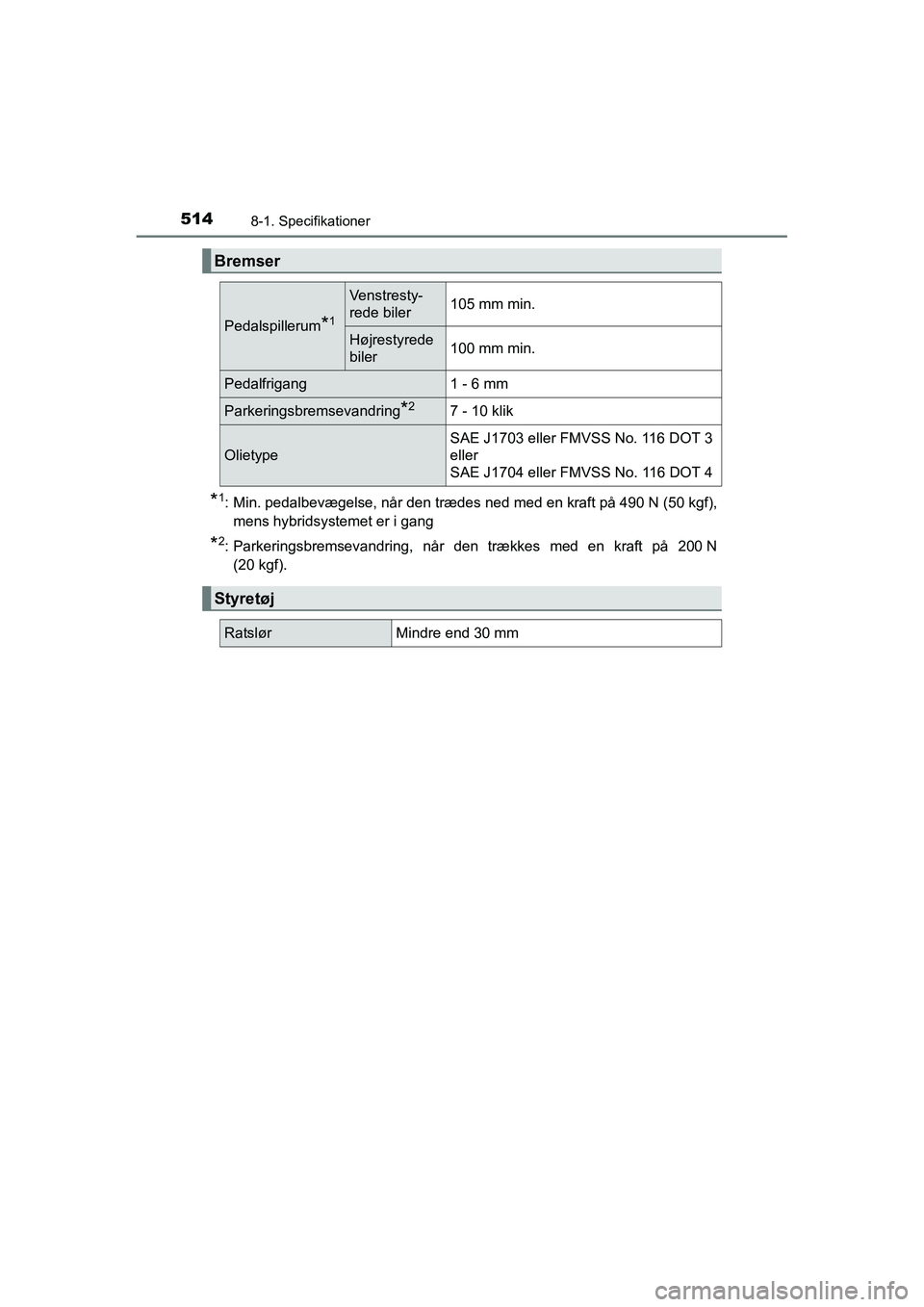

*1: Min. pedalbevægelse, når den trædes ned med en kraft på 490 N (50 kgf),
mens hybridsystemet er i gang
*2: Parkeringsbremsevandring, når den trækkes med en kraft på 200 N
(20 kgf).
Bremser
Pedalspillerum*1
Venstresty-
rede biler105 mm min.
Højrestyrede
biler100 mm min.
Pedalfrigang1 - 6 mm
Parkeringsbremsevandring*27 - 10 klik
Olietype
SAE J1703 eller FMVSS No. 116 DOT 3
eller
SAE J1704 eller FMVSS No. 116 DOT 4
Styretøj
RatslørMindre end 30 mm
OM42A57DK.book Page 514 Tuesday, December 15, 2015 9:07 PM

5158-1. Specifikationer
OM42A57DK
8
Bilens specifikationer
XTy p e A o g B
*: Dæktrykket varierer fra land til land. Se mærkaten med dækbelastningsop-
lysninger for det anbefalede dæktryk for din bil. (→S. 400)
XTy p e C
XTy p e D

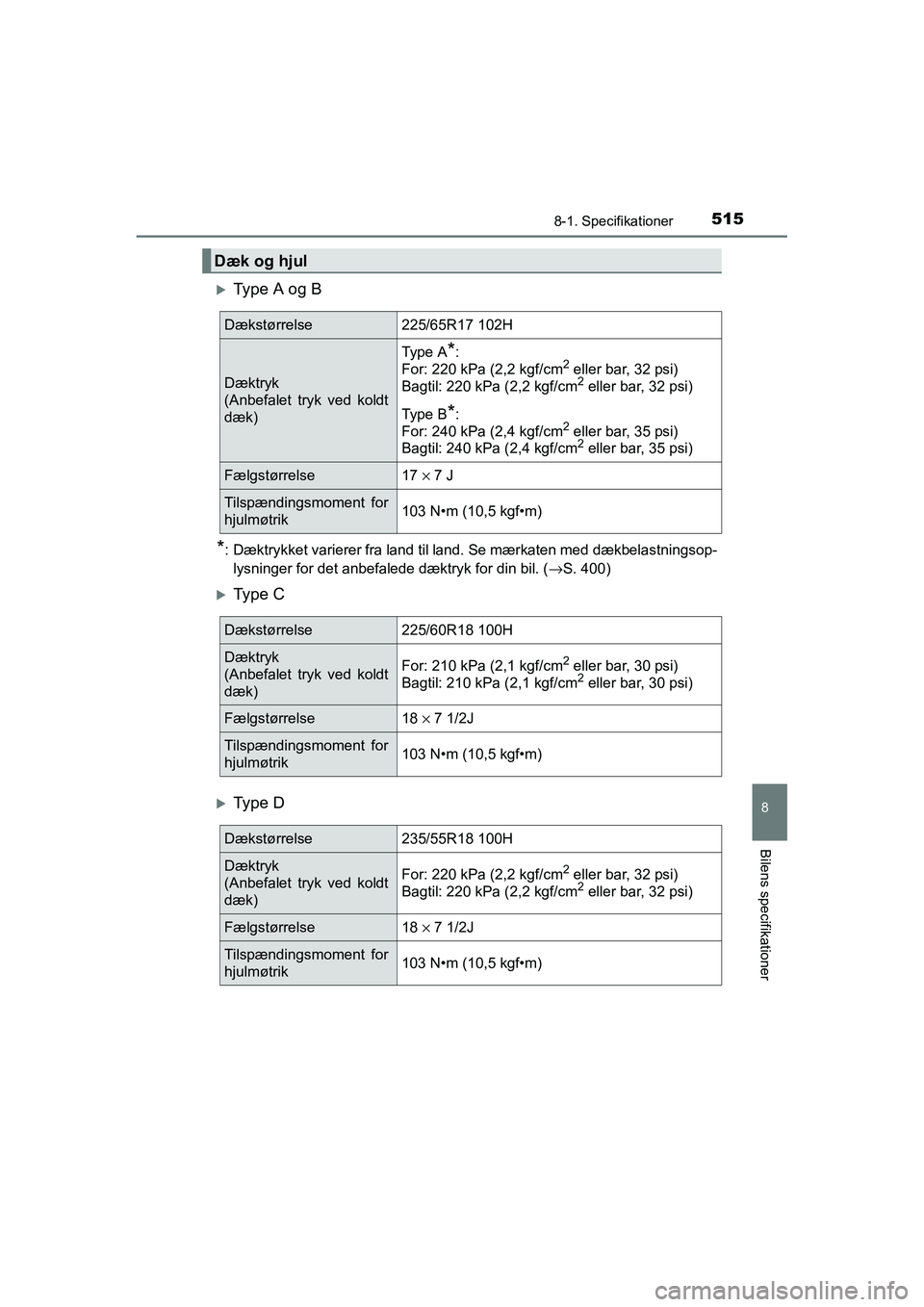

Dæk og hjul
Dækstørrelse225/65R17 102H
Dæktryk
(Anbefalet tryk ved koldt
dæk)
Type A*:
For: 220 kPa (2,2 kgf/cm2 eller bar, 32 psi)
Bagtil: 220 kPa (2,2 kgf/cm2 eller bar, 32 psi)
Type B
*:
For: 240 kPa (2,4 kgf/cm2 eller bar, 35 psi)
Bagtil: 240 kPa (2,4 kgf/cm2 eller bar, 35 psi)
Fælgstørrelse17 × 7 J
Tilspændingsmoment for
hjulmøtrik103 N•m (10,5 kgf•m)
Dækstørrelse225/60R18 100H
Dæktryk
(Anbefalet tryk ved koldt
dæk)For: 210 kPa (2,1 kgf/cm2 eller bar, 30 psi)
Bagtil: 210 kPa (2,1 kgf/cm2 eller bar, 30 psi)
Fælgstørrelse18 × 7 1/2J
Tilspændingsmoment for
hjulmøtrik103 N•m (10,5 kgf•m)
Dækstørrelse235/55R18 100H
Dæktryk
(Anbefalet tryk ved koldt
dæk)For: 220 kPa (2,2 kgf/cm2 eller bar, 32 psi)
Bagtil: 220 kPa (2,2 kgf/cm2 eller bar, 32 psi)
Fælgstørrelse18 × 7 1/2J
Tilspændingsmoment for
hjulmøtrik103 N•m (10,5 kgf•m)
OM42A57DK.book Page 515 Tuesday, December 15, 2015 9:07 PM

5168-1. Specifikationer
OM42A57DK

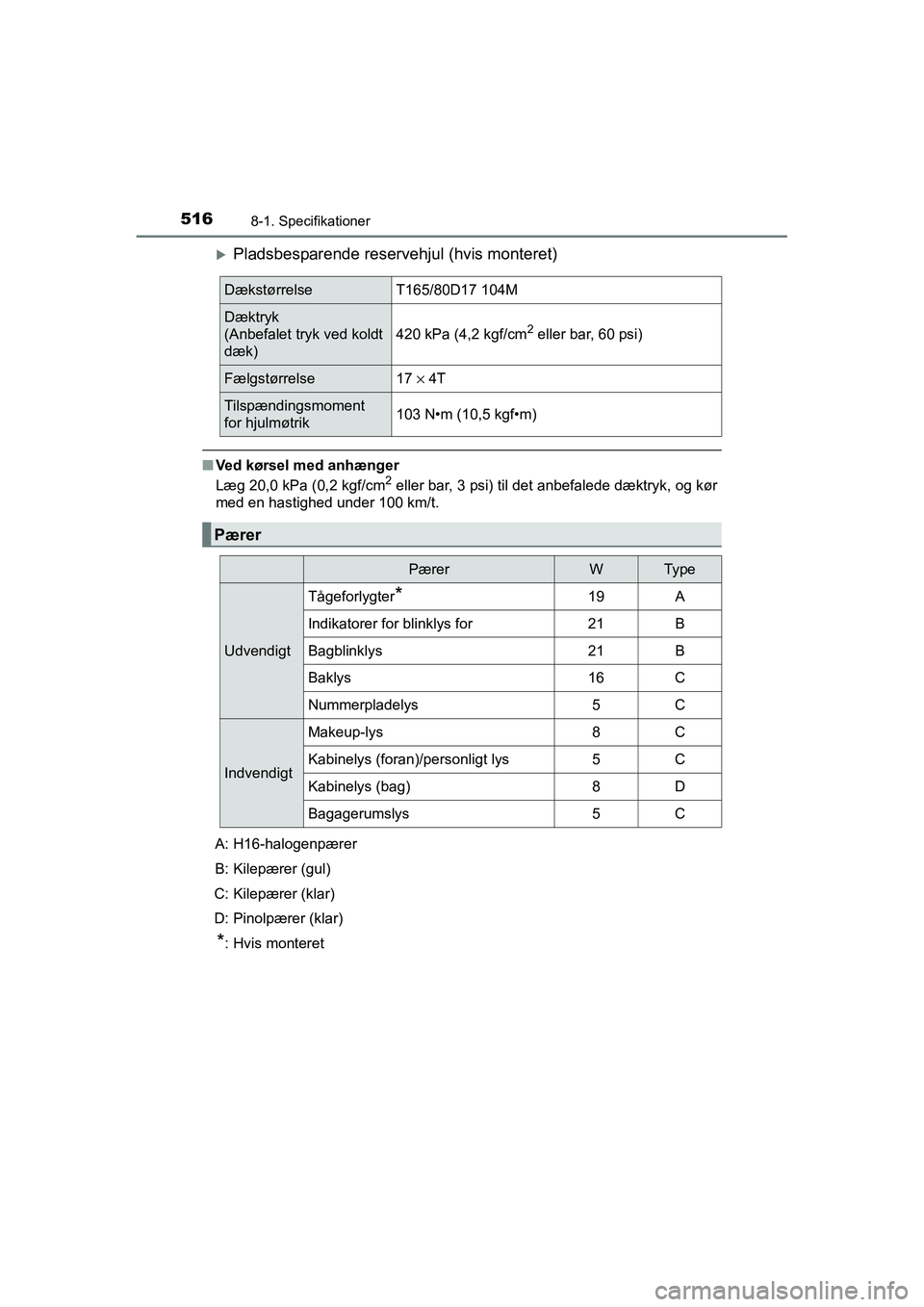

XPladsbesparende reservehjul (hvis monteret)
■Ved kørsel med anhænger
Læg 20,0 kPa (0,2 kgf/cm2 eller bar, 3 psi) til det anbefalede dæktryk, og kør
med en hastighed under 100 km/t.
A: H16-halogenpærer
B: Kilepærer (gul)
C: Kilepærer (klar)
D: Pinolpærer (klar)
*: Hvis monteret
DækstørrelseT165/80D17 104M
Dæktryk
(Anbefalet tryk ved koldt
dæk)
420 kPa (4,2 kgf/cm2 eller bar, 60 psi)
Fælgstørrelse17 × 4T
Tilspændingsmoment
for hjulmøtrik103 N•m (10,5 kgf•m)
Pærer
PærerWTy p e
Udvendigt
Tågeforlygter*19A
Indikatorer for blinklys for21B
Bagblinklys21B
Baklys16C
Nummerpladelys5C
Indvendigt
Makeup-lys8C
Kabinelys (foran)/personligt lys5C
Kabinelys (bag)8D
Bagagerumslys5C
OM42A57DK.book Page 516 Tuesday, December 15, 2015 9:07 PM

5178-1. Specifikationer
OM42A57DK
8
Bilens specifikationer

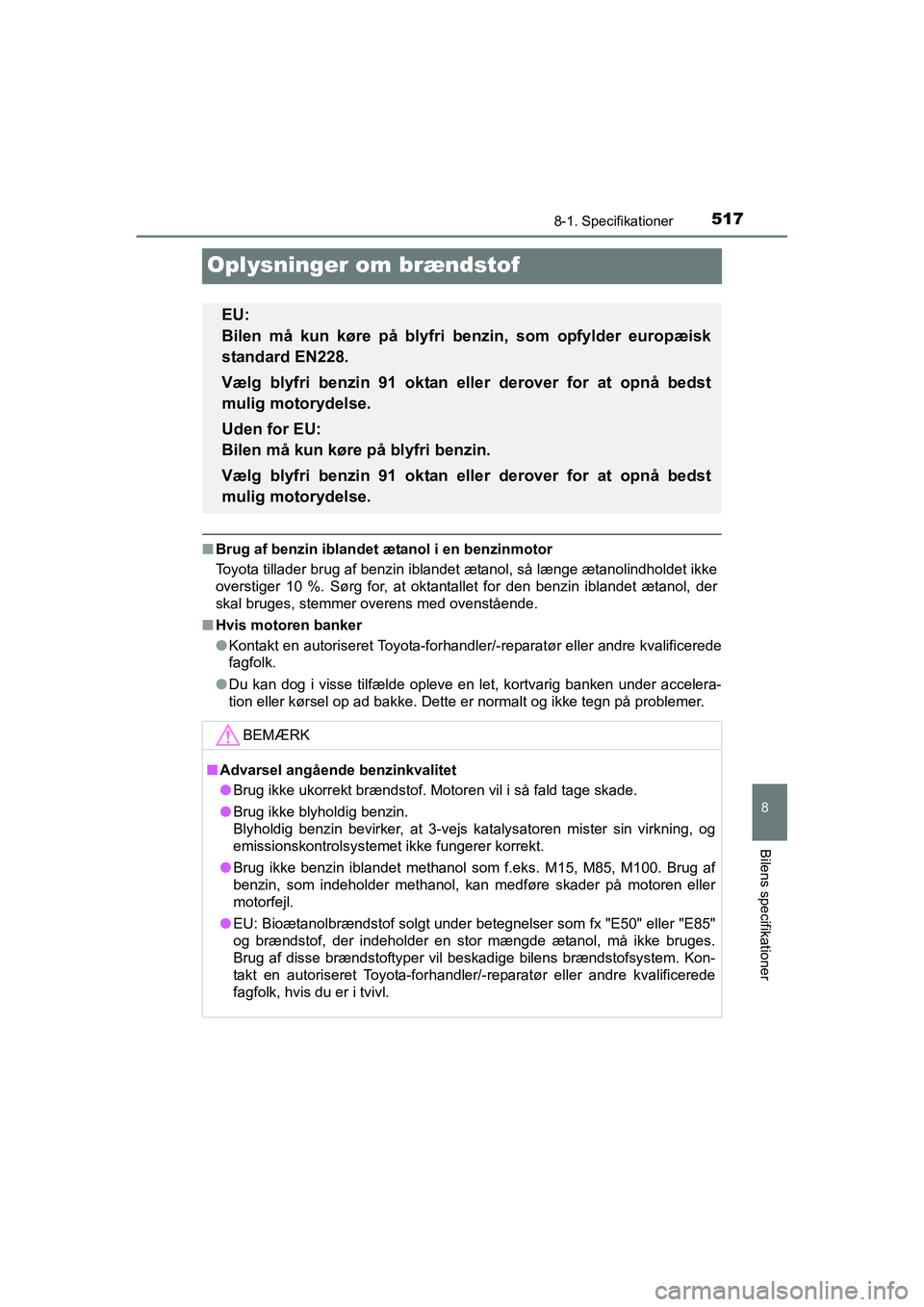

Oplysninger om brændstof
■Brug af benzin iblandet ætanol i en benzinmotor
Toyota tillader brug af benzin iblandet ætanol, så længe ætanolindholdet ikke
overstiger 10 %. Sørg for, at oktantallet for den benzin iblandet ætanol, der
skal bruges, stemmer overens med ovenstående.
■Hvis motoren banker
●Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk.
●Du kan dog i visse tilfælde opleve en let, kortvarig banken under accelera-
tion eller kørsel op ad bakke. Dette er normalt og ikke tegn på problemer.
EU:
Bilen må kun køre på blyfri benzin, som opfylder europæisk
standard EN228.
Vælg blyfri benzin 91 oktan eller derover for at opnå bedst
mulig motorydelse.
Uden for EU:
Bilen må kun køre på blyfri benzin.
Vælg blyfri benzin 91 oktan eller derover for at opnå bedst
mulig motorydelse.
BEMÆRK
■Advarsel angående benzinkvalitet
●Brug ikke ukorrekt brændstof. Motoren vil i så fald tage skade.
●Brug ikke blyholdig benzin.
Blyholdig benzin bevirker, at 3-vejs katalysatoren mister sin virkning, og
emissionskontrolsystemet ikke fungerer korrekt.
●Brug ikke benzin iblandet methanol som f.eks. M15, M85, M100. Brug af
benzin, som indeholder methanol, kan medføre skader på motoren eller
motorfejl.
●EU: Bioætanolbrændstof solgt under betegnelser som fx "E50" eller "E85"
og brændstof, der indeholder en stor mængde ætanol, må ikke bruges.
Brug af disse brændstoftyper vil beskadige bilens brændstofsystem. Kon-
takt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk, hvis du er i tvivl.
OM42A57DK.book Page 517 Tuesday, December 15, 2015 9:07 PM

5188-1. Specifikationer
OM42A57DK

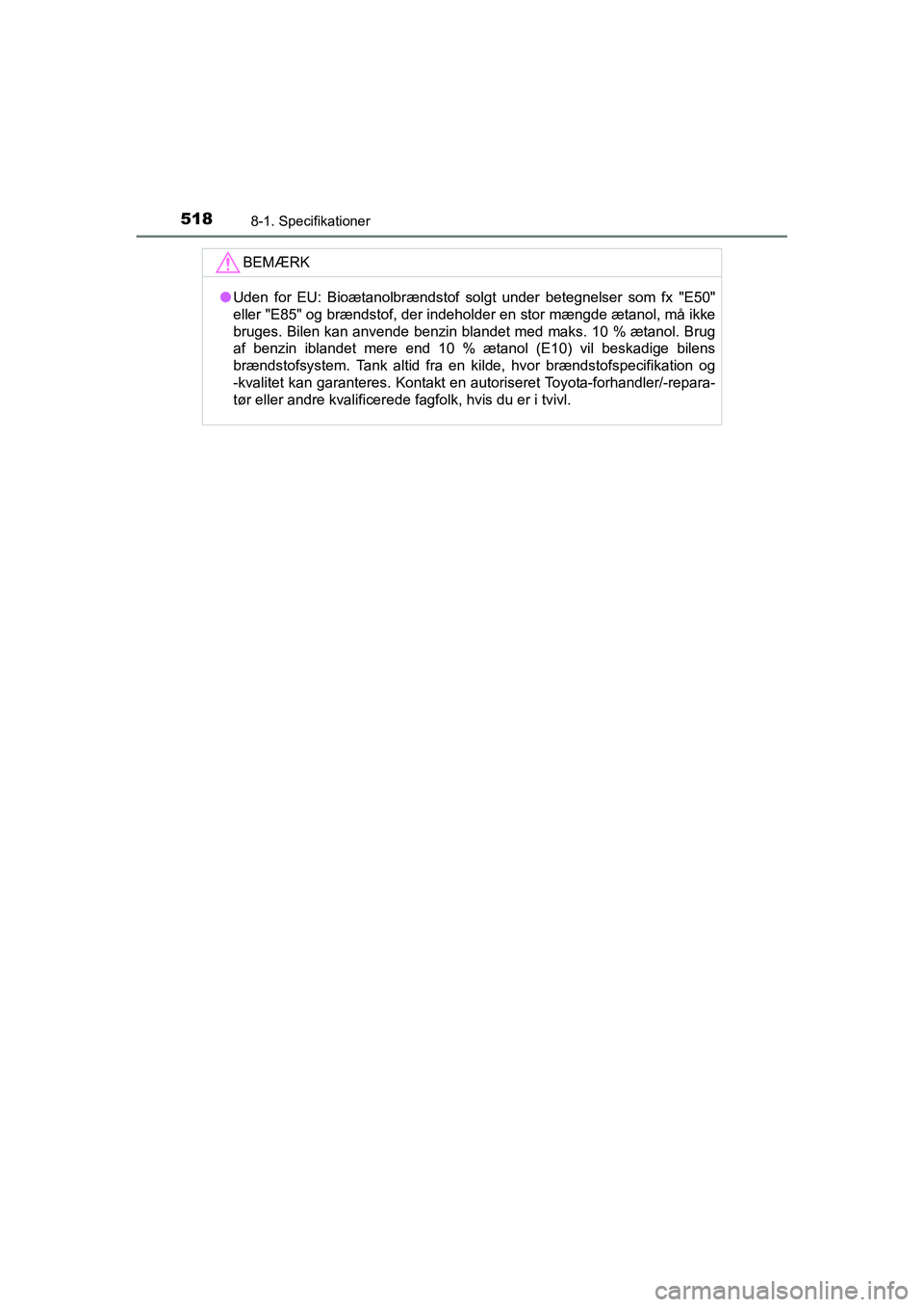

BEMÆRK
●Uden for EU: Bioætanolbrændstof solgt under betegnelser som fx "E50"
eller "E85" og brændstof, der indeholder en stor mængde ætanol, må ikke
bruges. Bilen kan anvende benzin blandet med maks. 10 % ætanol. Brug
af benzin iblandet mere end 10 % ætanol (E10) vil beskadige bilens
brændstofsystem. Tank altid fra en kilde, hvor brændstofspecifikation og
-kvalitet kan garanteres. Kontakt en autoriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk, hvis du er i tvivl.
OM42A57DK.book Page 518 Tuesday, December 15, 2015 9:07 PM

5198-2. Individuel tilpasning
OM42A57DK
8
Bilens specifikationer

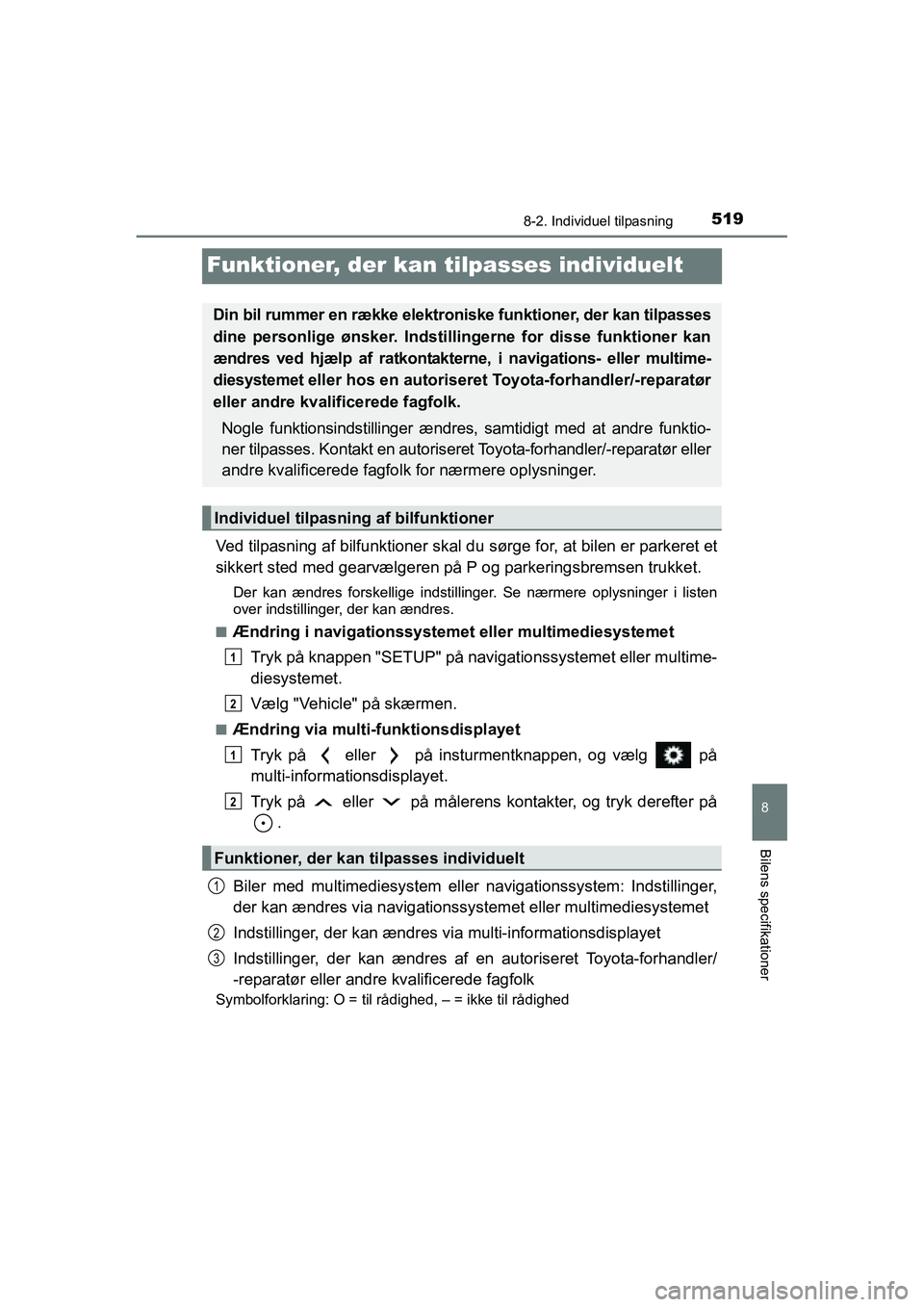

Funktioner, der kan tilpasses individuelt
Ved tilpasning af bilfunktioner skal du sørge for, at bilen er parkeret et
sikkert sted med gearvælgeren på P og parkeringsbremsen trukket.
Der kan ændres forskellige indstillinger. Se nærmere oplysninger i listen
over indstillinger, der kan ændres.
■
Ændring i navigationssystemet eller multimediesystemet
Tryk på knappen "SETUP" på navigationssystemet eller multime-
diesystemet.
Vælg "Vehicle" på skærmen.
■Ændring via multi-funktionsdisplayet
Tryk på eller på insturmentknappen, og vælg på
multi-informationsdisplayet.
Tryk på eller på målerens kontakter, og tryk derefter på
.
Biler med multimediesystem eller navigationssystem: Indstillinger,
der kan ændres via navigationssystemet eller multimediesystemet
Indstillinger, der kan ændres via multi-informationsdisplayet
Indstillinger, der kan ændres af en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede fagfolk
Symbolforklaring: O = til rådighed, – = ikke til rådighed
Din bil rummer en række elektroniske funktioner, der kan tilpasses
dine personlige ønsker. Indstillingerne for disse funktioner kan
ændres ved hjælp af ratkontakterne, i navigations- eller multime-
diesystemet eller hos en autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
Nogle funktionsindstillinger ændres, samtidigt med at andre funktio-
ner tilpasses. Kontakt en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk for nærmere oplysninger.
Individuel tilpasning af bilfunktioner
Funktioner, der kan tilpasses individuelt
1
2
1
2
1
2
3
OM42A57DK.book Page 519 Tuesday, December 15, 2015 9:07 PM

5208-2. Individuel tilpasning
OM42A57DK■

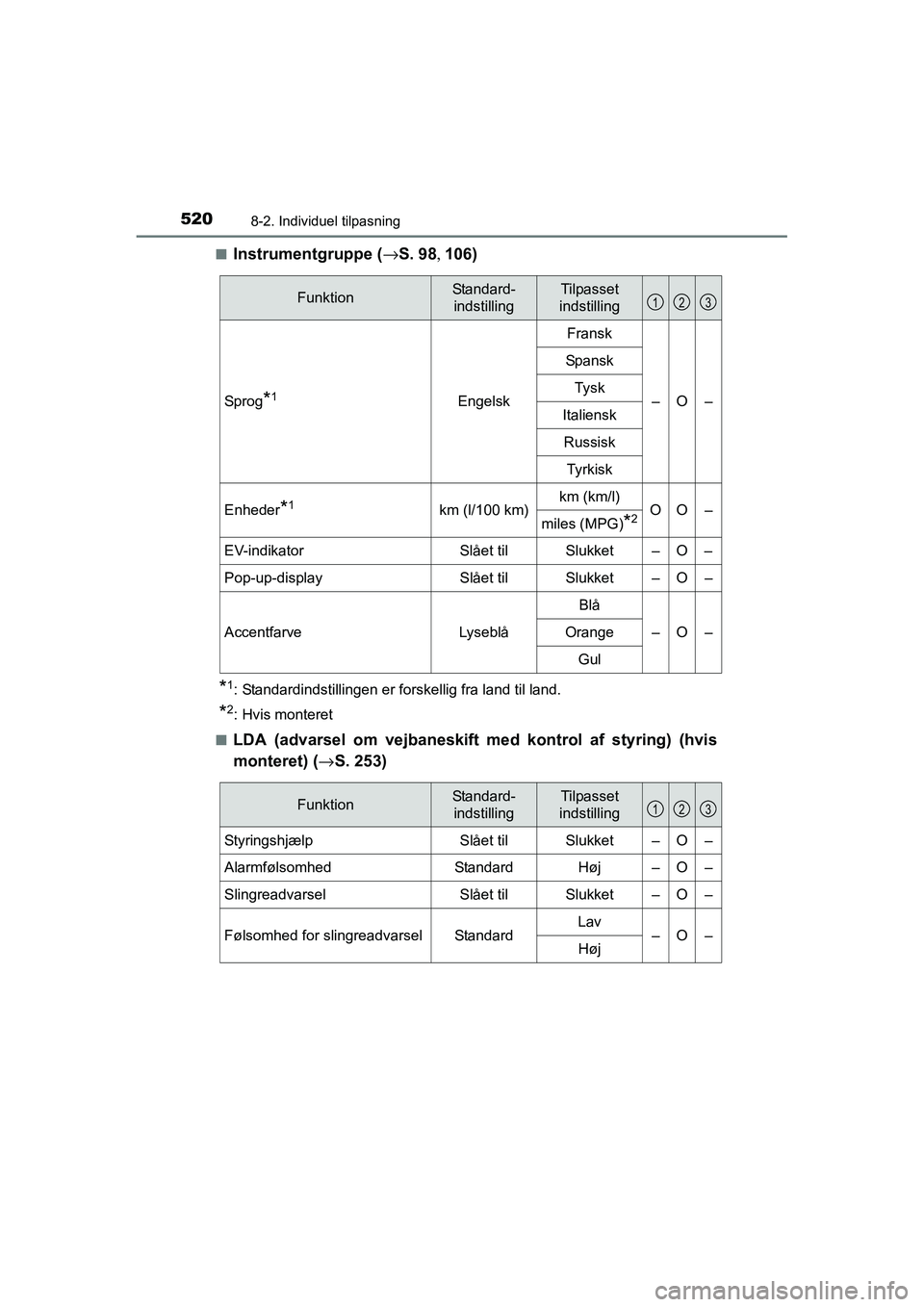

Instrumentgruppe (→S. 98, 106)
*1: Standardindstillingen er forskellig fra land til land.
*2: Hvis monteret
■
LDA (advarsel om vejbaneskift med kontrol af styring) (hvis
monteret) (→S. 253)
FunktionStandard-
indstillingTilpasset
indstilling
Sprog*1Engelsk
Fransk
–O–
Spansk
Ty s k
Italiensk
Russisk
Ty r k i s k
Enheder*1km (l/100 km)km (km/l)OO–miles (MPG)*2
EV-indikator Slået til Slukket – O –
Pop-up-displaySlået tilSlukket–O–
AccentfarveLyseblå
Blå
–O–Orange
Gul
123
FunktionStandard-
indstillingTilpasset
indstilling
StyringshjælpSlået tilSlukket–O–
AlarmfølsomhedStandardHøj–O–
SlingreadvarselSlået tilSlukket–O–
Følsomhed for slingreadvarselStandardLav–O–Høj
123
