TOYOTA RAV4 HYBRID 2016 Instructieboekje (in Dutch)

4016-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
6
Onderhoud en verzorging
■Instructies voor het controleren van de bandenspanning
Let bij het controleren van de bandenspanning op het volgende:
●Controleer de bandenspanning alleen als de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilgestaan of niet meer dan 1,5 km heeft
gereden, kunt u de bandenspanning voor koude banden correct aflezen.
● Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de juiste bandenspanning heeft op
basis van alleen het uiterlijk.
● Het is normaal dat de spanning van een band na een rit is opgelopen aan-
gezien warmte wordt gegenereerd in de band. Laat na het rijden geen lucht
uit de banden lopen om de spanning te verlagen.
● Verdeel de passagiers en het gewic ht van de bagage gelijkmatig over de
auto.
WAARSCHUWING
■ Een goede bandenspanning zorgt voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste waarde.
Als de banden niet de juiste spanning hebben, kunnen onderstaande zaken
zich voordoen. Dit kan leiden tot een ongeval waarbij ernstig letsel kan ont-
staan.
● Overmatige slijtage
● Ongelijkmatige slijtage
● Slecht rijgedrag
● Mogelijke klapband door oververhitting
● Luchtlekkage tussen de band en velg
● Wielvervorming en/of beschadiging van de band
● Groter risico op beschadiging van de band tijdens rijden (als gevolg van
voorwerpen op het wegdek, verbindingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdichting in gevaar komen, wat kan leiden tot
een lagere bandenspanning.
RAV4-HV_OM_OM42A57E_(EE).book Page 401 Friday, October 30, 2015 12:02 PM

4026-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
Velgen
Let er bij het vervangen van velgen op dat deze hetzelfde draagver-
mogen, dezelfde diameter, velgbreedte en ET-waarde
* hebben.
Vervangende velgen zijn verkrijgbaar bij een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*: “Offset” is de gebruikelijke term.
Toyota raadt het gebruik van het volgende af:
● Velgen van verschillende maten of types
● Gebruikte velgen
● Verbogen velgen die hersteld zijn
● Gebruik uitsluitend de Toyota-wielmoeren en -wielmoersleutel bij
uw lichtmetalen velgen.
● Controleer de wielmoeren na de eerste 1.600 km telkens als een
band is verwisseld, een band is gerepareerd of is vervangen.
● Pas op dat lichtmetalen velgen niet beschadigd raken als u
sneeuwkettingen gebruikt.
● Bij het balanceren moet gebruik worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtjes, die geplaatst dienen te worden
met een kunststof of rubber hamer.
Als een velg verbuigingen of sche uren vertoont of erg gecorro-
deerd is, moet deze vervangen worden. Anders kan de band van
de velg raken of kan de auto moeilijk beheersbaar worden.
Keuze van velg
Belangrijke aanwijzingen voor lichtmetalen velgen
RAV4-HV_OM_OM42A57E_(EE).book Page 402 Friday, October 30, 2015 12:02 PM

4036-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
6
Onderhoud en verzorging

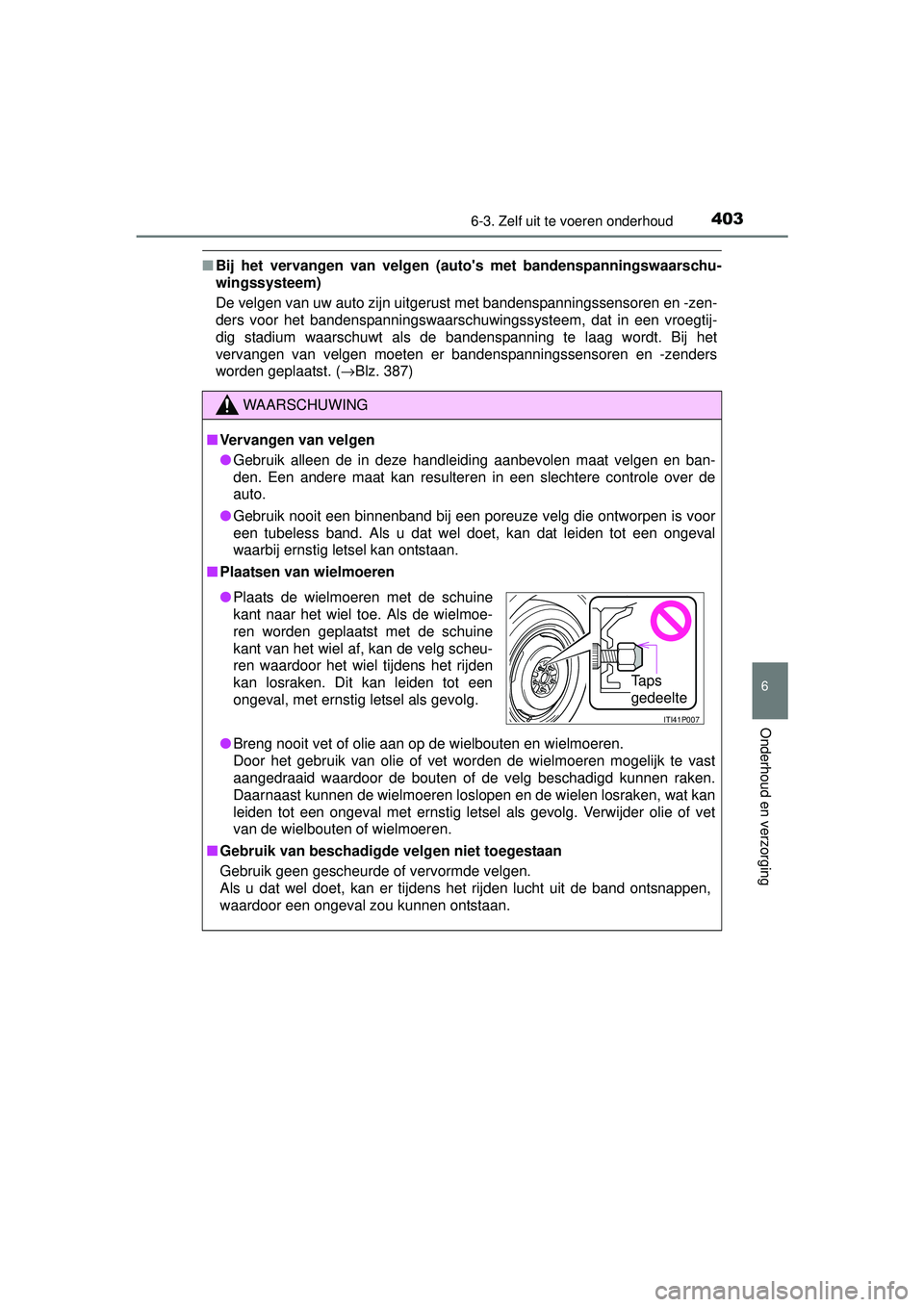

■Bij het vervangen van velgen (auto's met bandenspanningswaarschu-
wingssysteem)
De velgen van uw auto zijn uitgerust met bandenspanningssensoren en -zen-
ders voor het bandenspanningswaarschuwingssysteem, dat in een vroegtij-
dig stadium waarschuwt als de bandenspanning te laag wordt. Bij het
vervangen van velgen moeten er bandenspanningssensoren en -zenders
worden geplaatst. ( →Blz. 387)
WAARSCHUWING
■Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle over de
auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■ Plaatsen van wielmoeren
● Breng nooit vet of olie aan op de wielbouten en wielmoeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen raken.
Daarnaast kunnen de wielmoeren loslopen en de wielen losraken, wat kan
leiden tot een ongeval met ernstig letsel als gevolg. Verwijder olie of vet
van de wielbouten of wielmoeren.
■ Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
● Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.
ITI41P007
Ta p s
gedeelte
RAV4-HV_OM_OM42A57E_(EE).book Page 403 Friday, October 30, 2015 12:02 PM

4046-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
OPMERKING
■Vervangen van bandenspanningssensoren en -zenders (auto's met
bandenspanningswaarschuwingssysteem)
● Omdat het repareren of vervangen van een band invloed kan hebben op
de bandenspanningssensoren en -zenders, adviseren we u deze werk-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de banden-
spanningssensoren en -zenders goed werken.
RAV4-HV_OM_OM42A57E_(EE).book Page 404 Friday, October 30, 2015 12:02 PM

4056-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
6
Onderhoud en verzorging

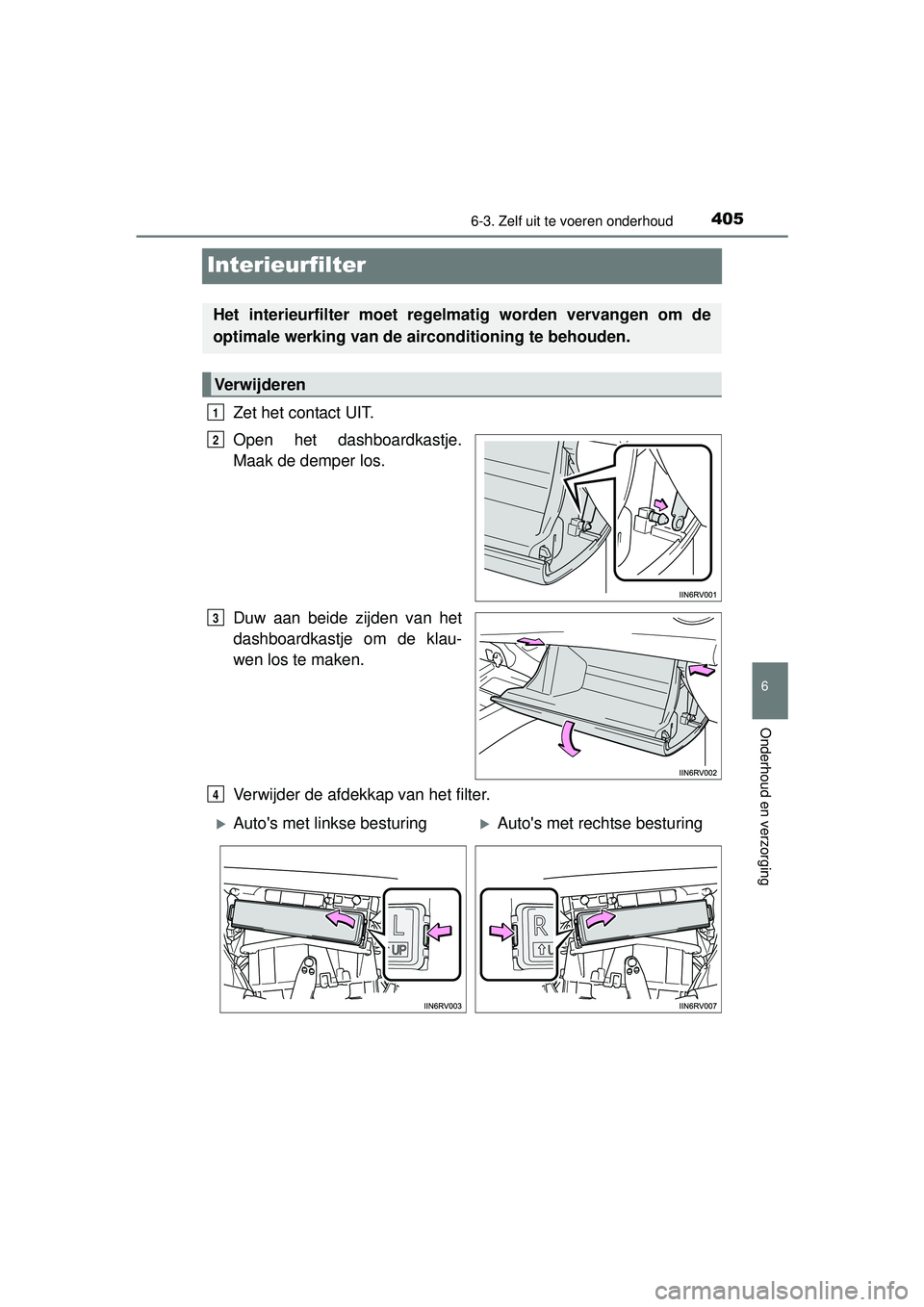

Interieurfilter
Zet het contact UIT.
Open het dashboardkastje.
Maak de demper los.
Duw aan beide zijden van het
dashboardkastje om de klau-
wen los te maken.
Verwijder de afdekkap van het filter.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de airconditioning te behouden.
Verwijderen
1
2
3
4
Auto's met linkse besturingAuto's met rechtse besturing
RAV4-HV_OM_OM42A57E_(EE).book Page 405 Friday, October 30, 2015 12:02 PM

4066-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)

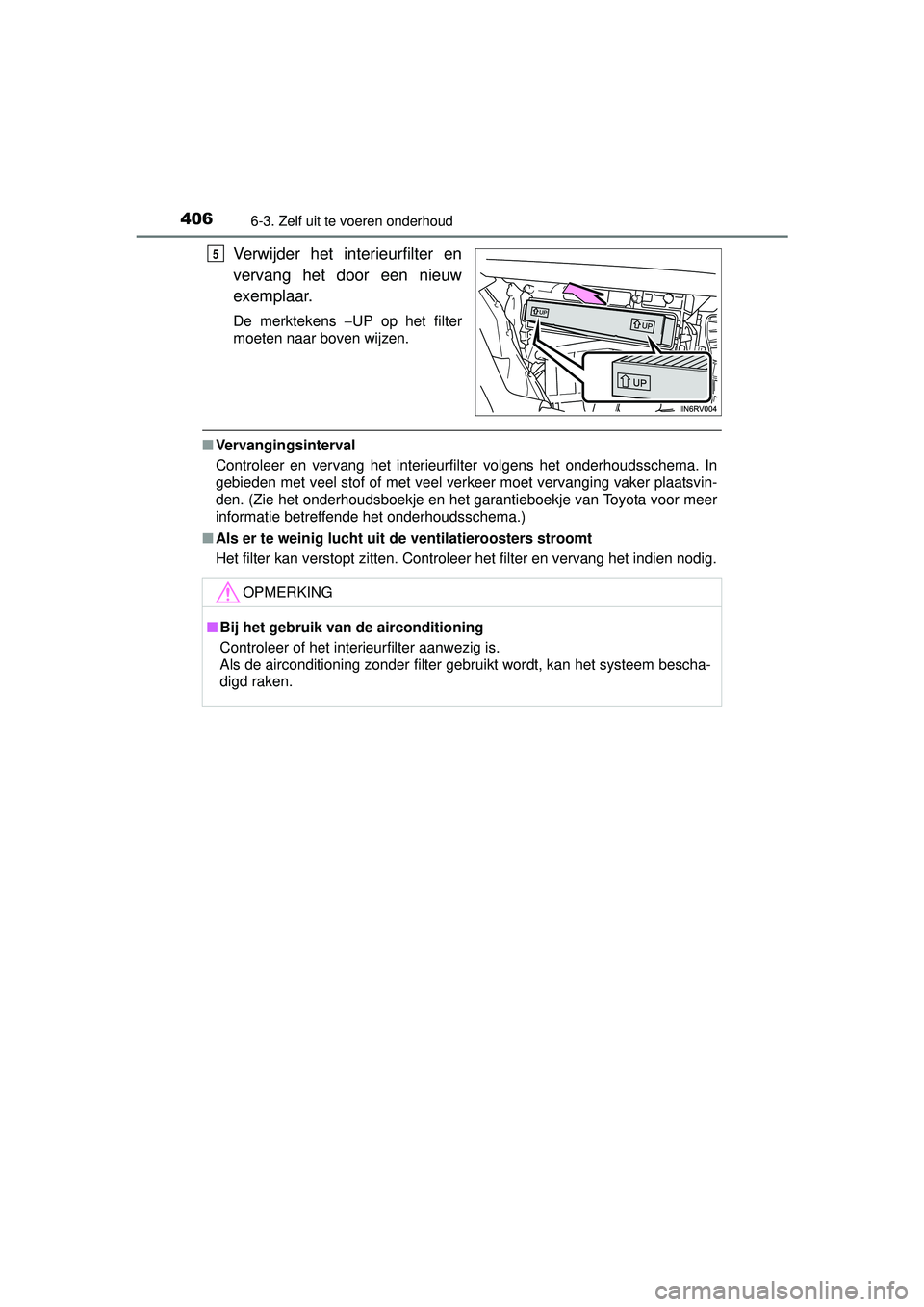

Verwijder het interieurfilter en
vervang het door een nieuw
exemplaar.
De merktekens −UP op het filter
moeten naar boven wijzen.
■ Vervangingsinterval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In
gebieden met veel stof of met veel verkeer moet vervanging vaker plaatsvin-
den. (Zie het onderhoudsboekje en het garantieboekje van Toyota voor meer
informatie betreffende het onderhoudsschema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
5
OPMERKING
■ Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
RAV4-HV_OM_OM42A57E_(EE).book Page 406 Friday, October 30, 2015 12:02 PM

4076-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
6
Onderhoud en verzorging

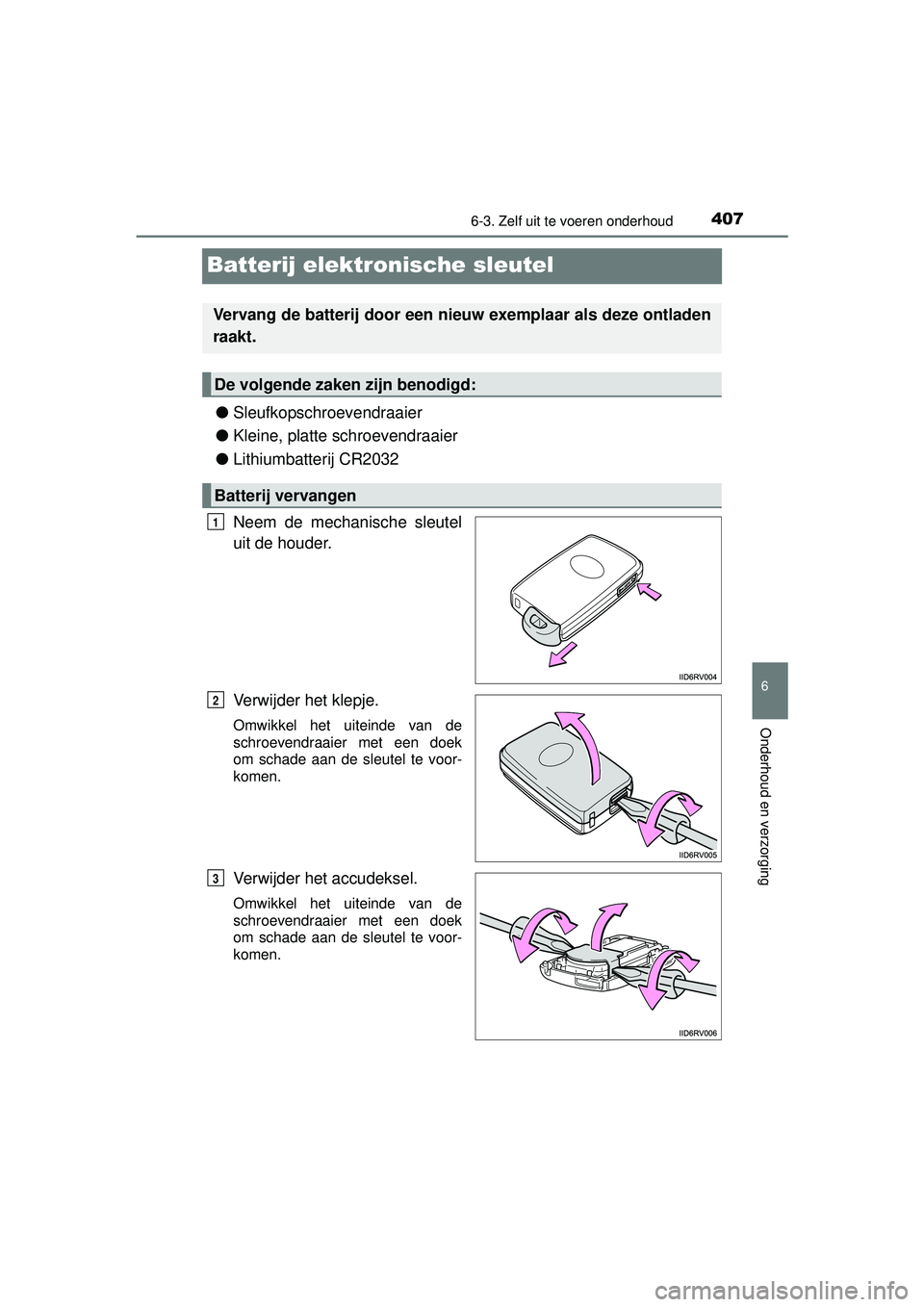

Batterij elektronische sleutel
●Sleufkopschroevendraaier
● Kleine, platte schroevendraaier
● Lithiumbatterij CR2032
Neem de mechanische sleutel
uit de houder.
Verwijder het klepje.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder het accudeksel.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Vervang de batterij door een ni euw exemplaar als deze ontladen
raakt.
De volgende zaken zijn benodigd:
Batterij vervangen
1
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 407 Friday, October 30, 2015 12:02 PM

4086-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)

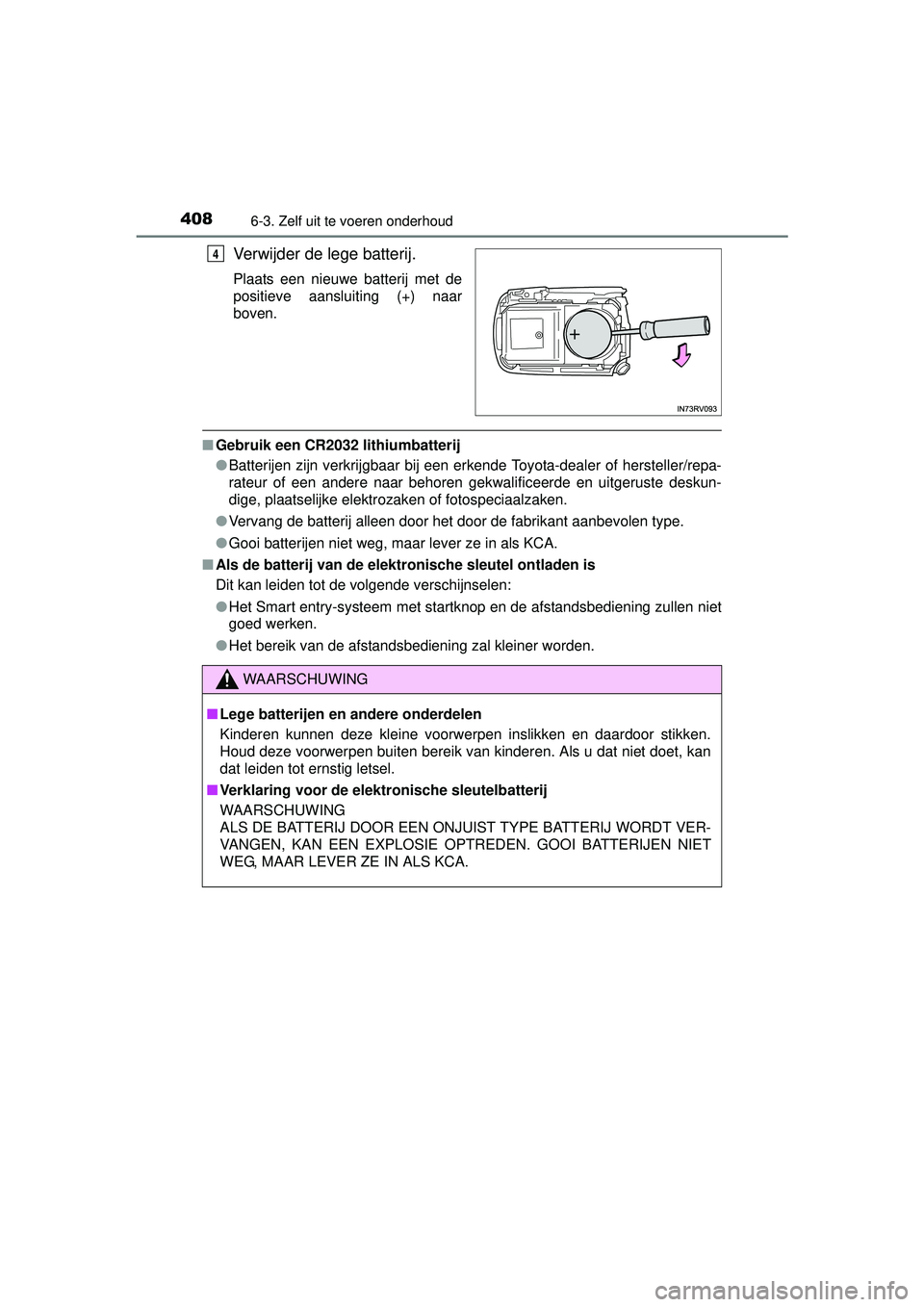

Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige, plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevolen type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
Dit kan leiden tot de volgende verschijnselen:
●Het Smart entry-systeem met startknop en de afstandsbediening zullen niet
goed werken.
● Het bereik van de afstandsbediening zal kleiner worden.
4
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de elektronische sleutelbatterij
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN NIET
WEG, MAAR LEVER ZE IN ALS KCA.
RAV4-HV_OM_OM42A57E_(EE).book Page 408 Friday, October 30, 2015 12:02 PM

4096-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
6
Onderhoud en verzorging

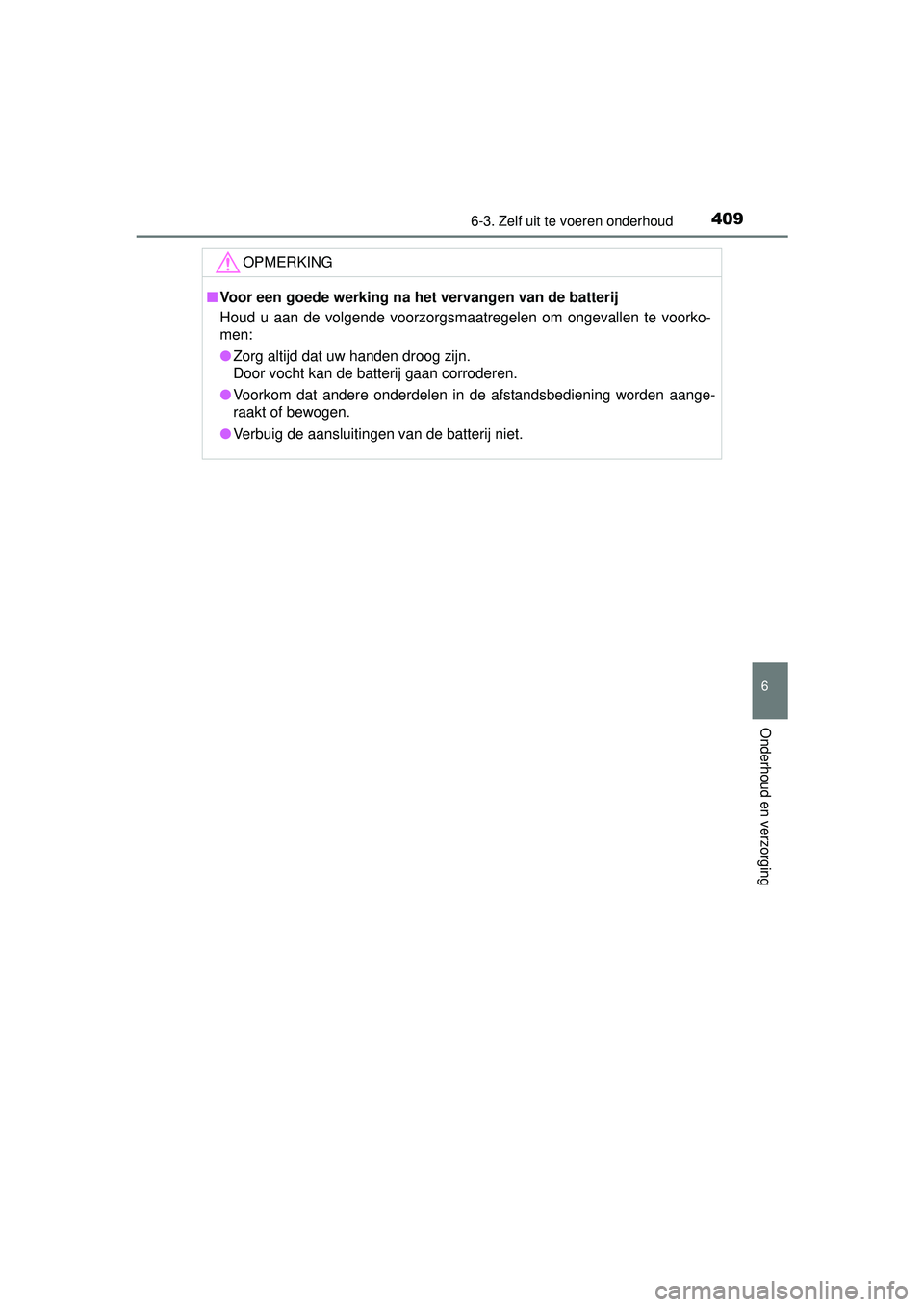

OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aange-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
RAV4-HV_OM_OM42A57E_(EE).book Page 409 Friday, October 30, 2015 12:02 PM

4106-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het klepje van de zekeringenkast of het instrumentenpaneel.
Onder het dashboard (auto's met linkse besturing)
Verwijder het klepje.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Controleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
Motorruimte type AMotorruimte type B
Druk de borglippen in en til het
klepje eraf. Druk de borglippen in en til het
klepje eraf.
RAV4-HV_OM_OM42A57E_(EE).book Page 410
