TOYOTA RAV4 HYBRID 2016 Instructieboekje (in Dutch)

4116-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
6
Onderhoud en verzorging

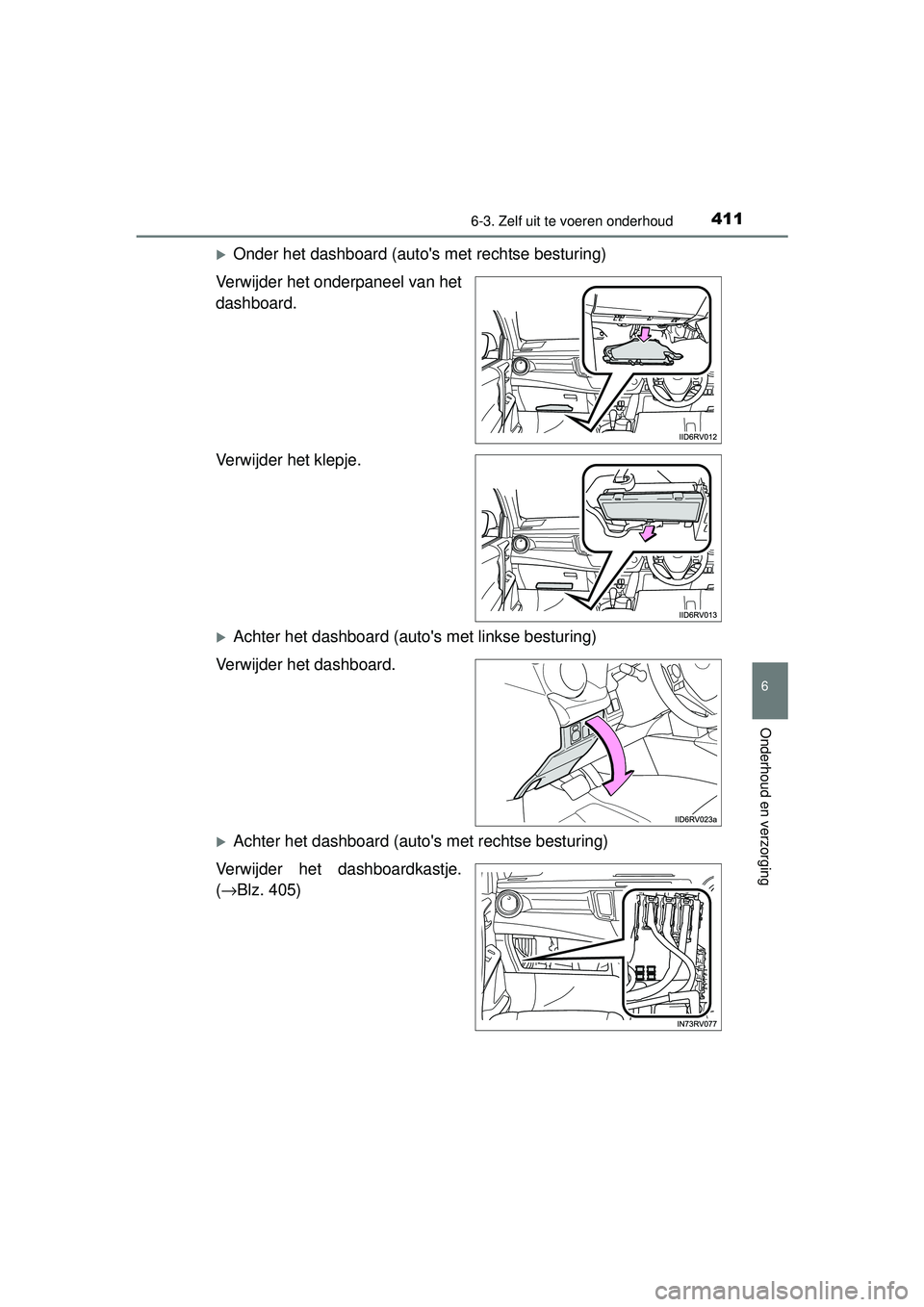

Onder het dashboard (auto's met rechtse besturing)
Verwijder het onderpaneel van het
dashboard.
Verwijder het klepje.
Achter het dashboard (auto's met linkse besturing)
Verwijder het dashboard.
Achter het dashboard (auto's met rechtse besturing)
Verwijder het dashboardkastje.
( → Blz. 405)
RAV4-HV_OM_OM42A57E_(EE).book Page 411 Friday, October 30, 2015 12:02 PM

4126-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Type A en B:
Vervang de doorgebrande zekering door een nieuwe zekering met de
juiste stroomsterkte. Deze staat vermeld op het deksel van de zekeringen-
kast.
Type C en D:
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
3
4
1
2
Ty p e AType B
Ty p e CType D
RAV4-HV_OM_OM42A57E_(EE).book Page 412 Friday, October 30, 2015 12:02 PM

4136-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
6
Onderhoud en verzorging
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 414)
● Laat als de nieuwe zekering direct doorslaat de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
■ Zekeringenkast in de buurt van de vermogensregeleenheid
Controleer en vervang deze zekeringen niet zelf, omdat in de buurt van de
zekeringenkast hoogspanningsbedrading en hoogspanningsonderdelen
aanwezig zijn.
Als u dat wel doet, kan dat leiden tot een elektrische schok, waarbij ernstig
letsel kan ontstaan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
RAV4-HV_OM_OM42A57E_(EE).book Page 413 Friday, October 30, 2015 12:02 PM

4146-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)

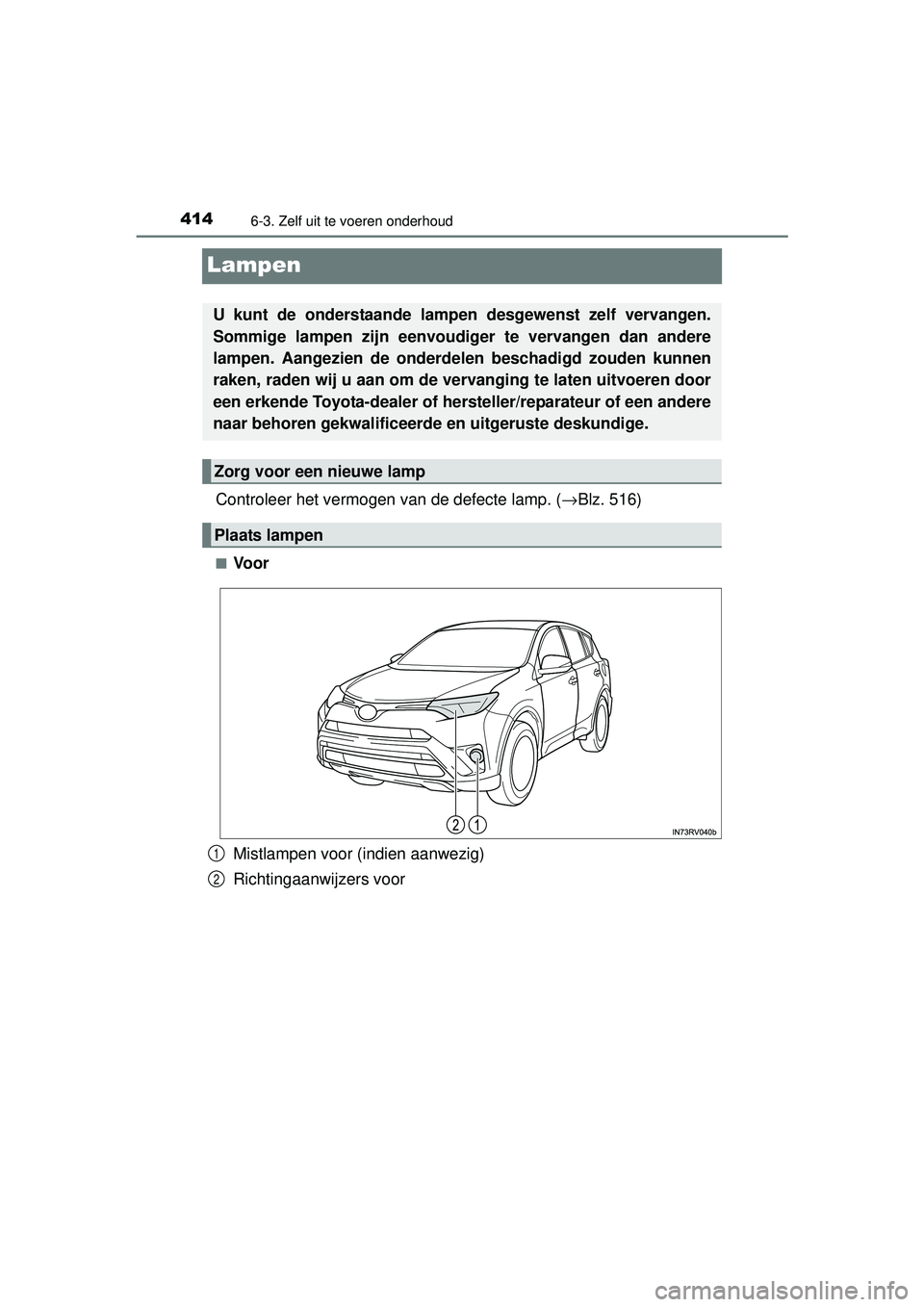

Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 516)
■Voor
Mistlampen voor (indien aanwezig)
Richtingaanwijzers voor
U kunt de onderstaande lamp en desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de ve rvanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Zorg voor een nieuwe lamp
Plaats lampen
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 414 Friday, October 30, 2015 12:02 PM

4156-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
6
Onderhoud en verzorging

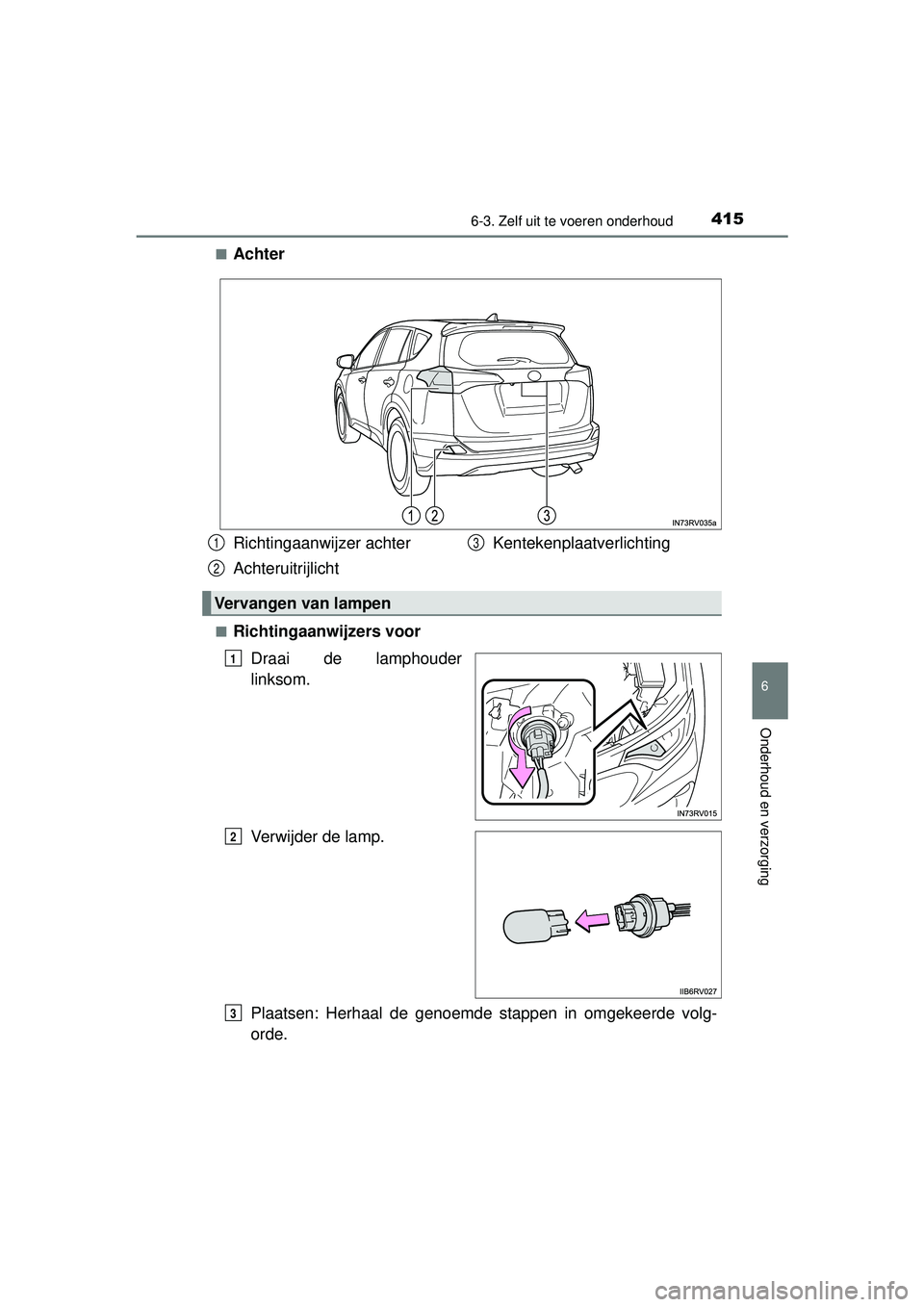

■Achter
■Richtingaanwijzers voorDraai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
Richtingaanwijzer achter
Achteruitrijlicht Kentekenplaatverlichting
Vervangen van lampen
1
2
3
1
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 415
Friday, October 30, 2015 12:02 PM

4166-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)■

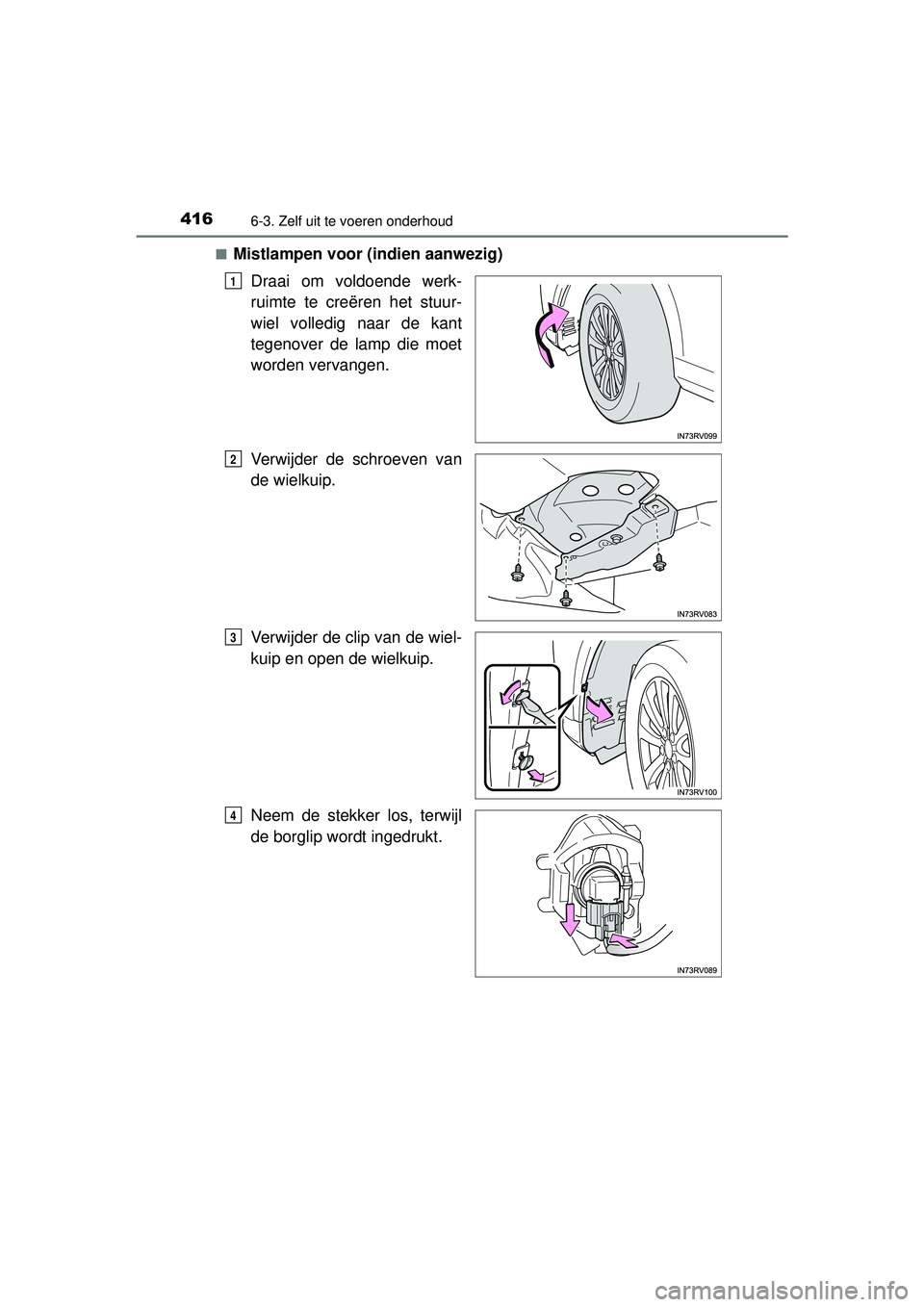

Mistlampen voor (indien aanwezig)
Draai om voldoende werk-
ruimte te creëren het stuur-
wiel volledig naar de kant
tegenover de lamp die moet
worden vervangen.
Verwijder de schroeven van
de wielkuip.
Verwijder de clip van de wiel-
kuip en open de wielkuip.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4
RAV4-HV_OM_OM42A57E_(EE).book Page 416 Friday, October 30, 2015 12:02 PM

4176-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
6
Onderhoud en verzorging
Draai de lamphouder
linksom.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin. Draai hem
rechtsom om hem te plaatsen.
Sluit de stekker aan.
Beweeg na het aansluiten van
de stekker de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging schijnt.
Plaats de wielkuip terug en
plaats de clip.
Plaats de clip en draai hem om
hem te vergrendelen.
5
6
7
8
RAV4-HV_OM_OM42A57E_(EE).book Page 417 Friday, October 30, 2015 12:02 PM

4186-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)

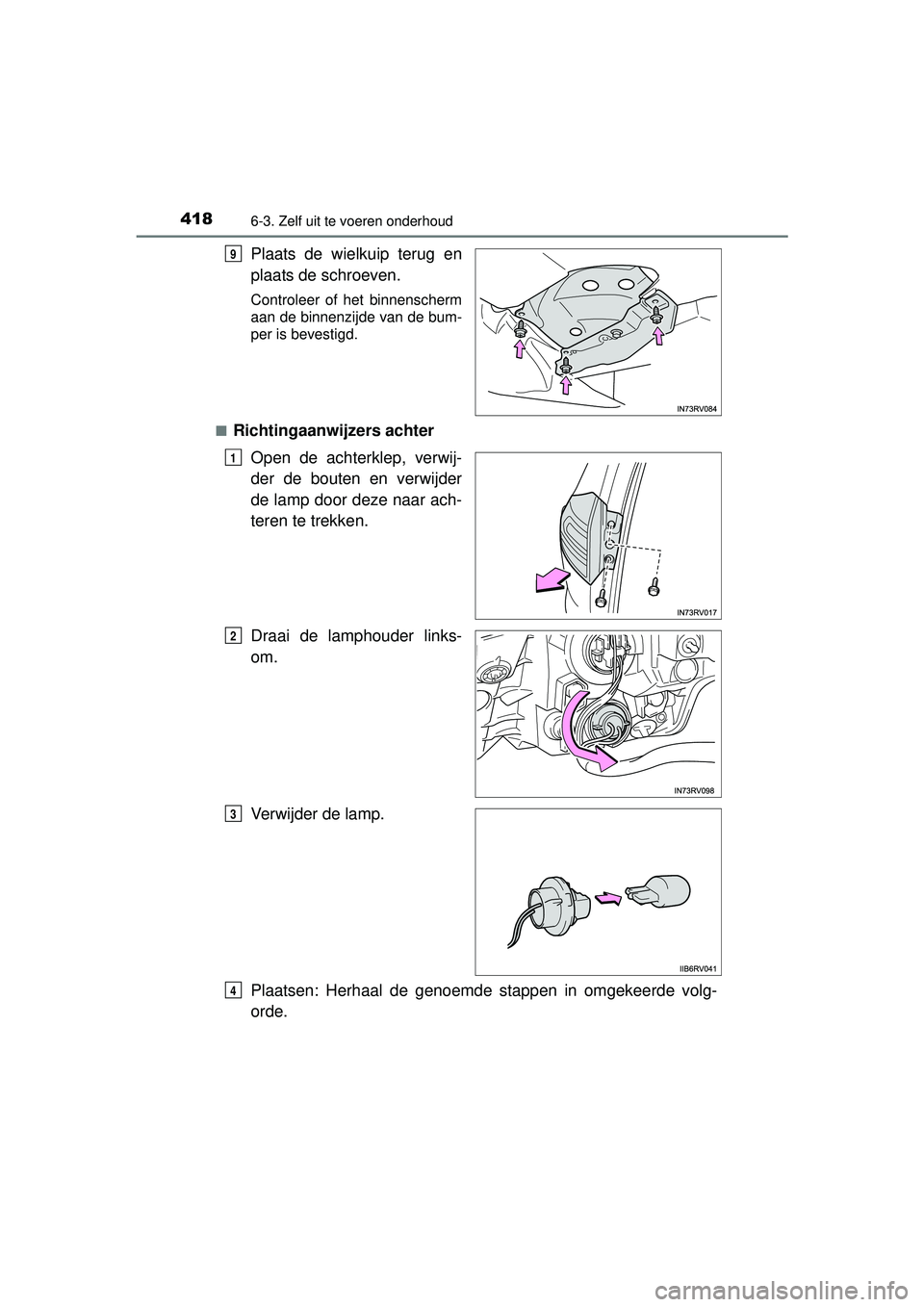

Plaats de wielkuip terug en
plaats de schroeven.
Controleer of het binnenscherm
aan de binnenzijde van de bum-
per is bevestigd.
■
Richtingaanwijzers achter Open de achterklep, verwij-
der de bouten en verwijder
de lamp door deze naar ach-
teren te trekken.
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
9
1
2
3
4
RAV4-HV_OM_OM42A57E_(EE).book Page 418 Friday, October 30, 2015 12:02 PM

4196-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
6
Onderhoud en verzorging
■AchteruitrijlichtenDraai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de ge-
noemde stappen in omge-
keerde volgorde.
Controleer na het plaatsen van
de lampvoet of de rubber kap
goed geplaatst is.
1
2
Rubber
kap
3
RAV4-HV_OM_OM42A57E_(EE).book Page 419 Friday, October 30, 2015 12:02 PM

4206-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)■

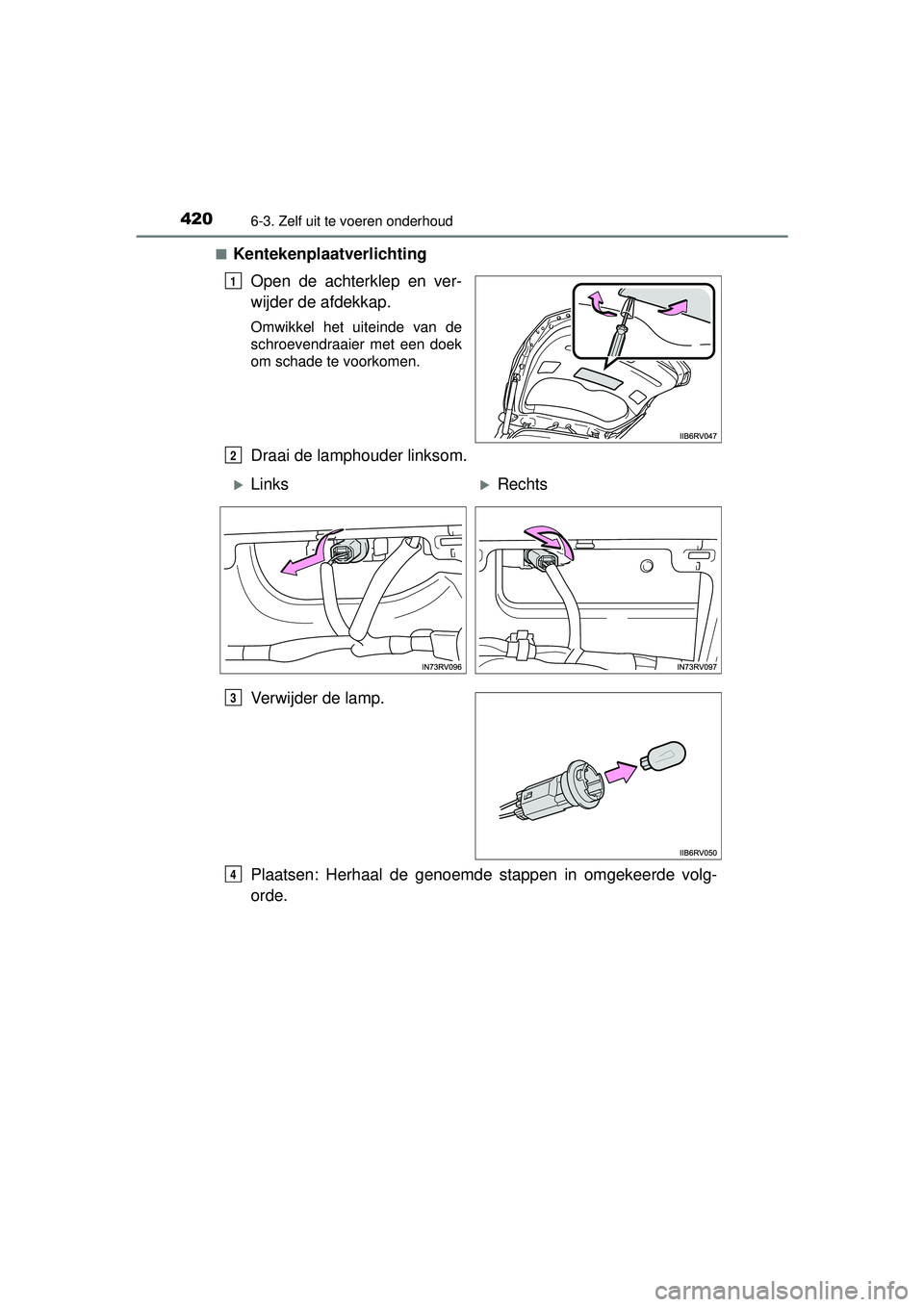

Kentekenplaatverlichting
Open de achterklep en ver-
wijder de afdekkap.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade te voorkomen.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
LinksRechts
3
4
