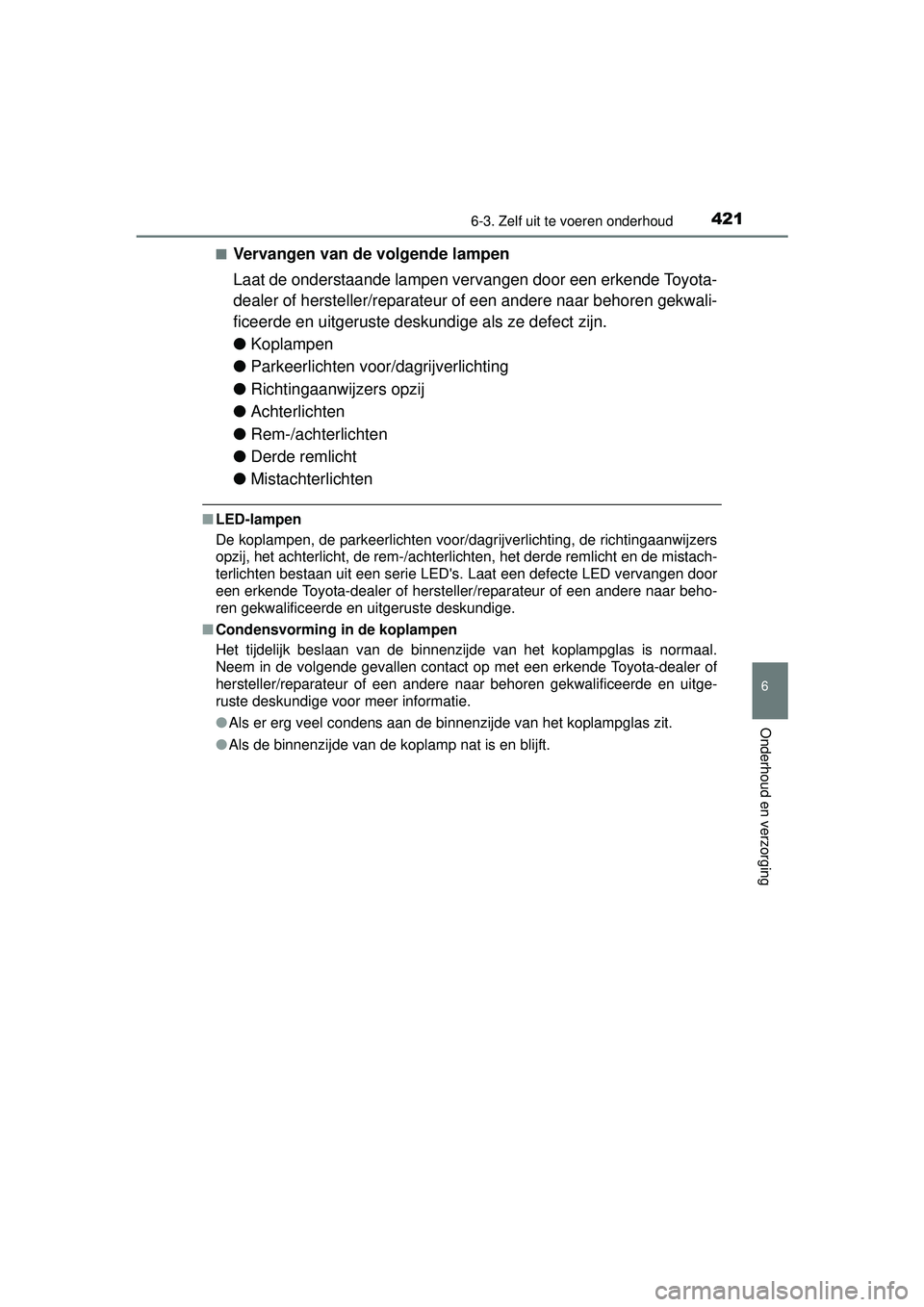

4216-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
6
Onderhoud en verzorging
■Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige als ze defect zijn.
●Koplampen
● Parkeerlichten voor/dagrijverlichting
● Richtingaanwijzers opzij
● Achterlichten
● Rem-/achterlichten
● Derde remlicht
● Mistachterlichten
■LED-lampen
De koplampen, de parkeerlichten voor/dagrijverlichting, de richtingaanwijzers
opzij, het achterlicht, de rem-/achterlichten, het derde remlicht en de mistach-
terlichten bestaan uit een serie LED's. Laat een defecte LED vervangen door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie.
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
RAV4-HV_OM_OM42A57E_(EE).book Page 421 Friday, October 30, 2015 12:02 PM

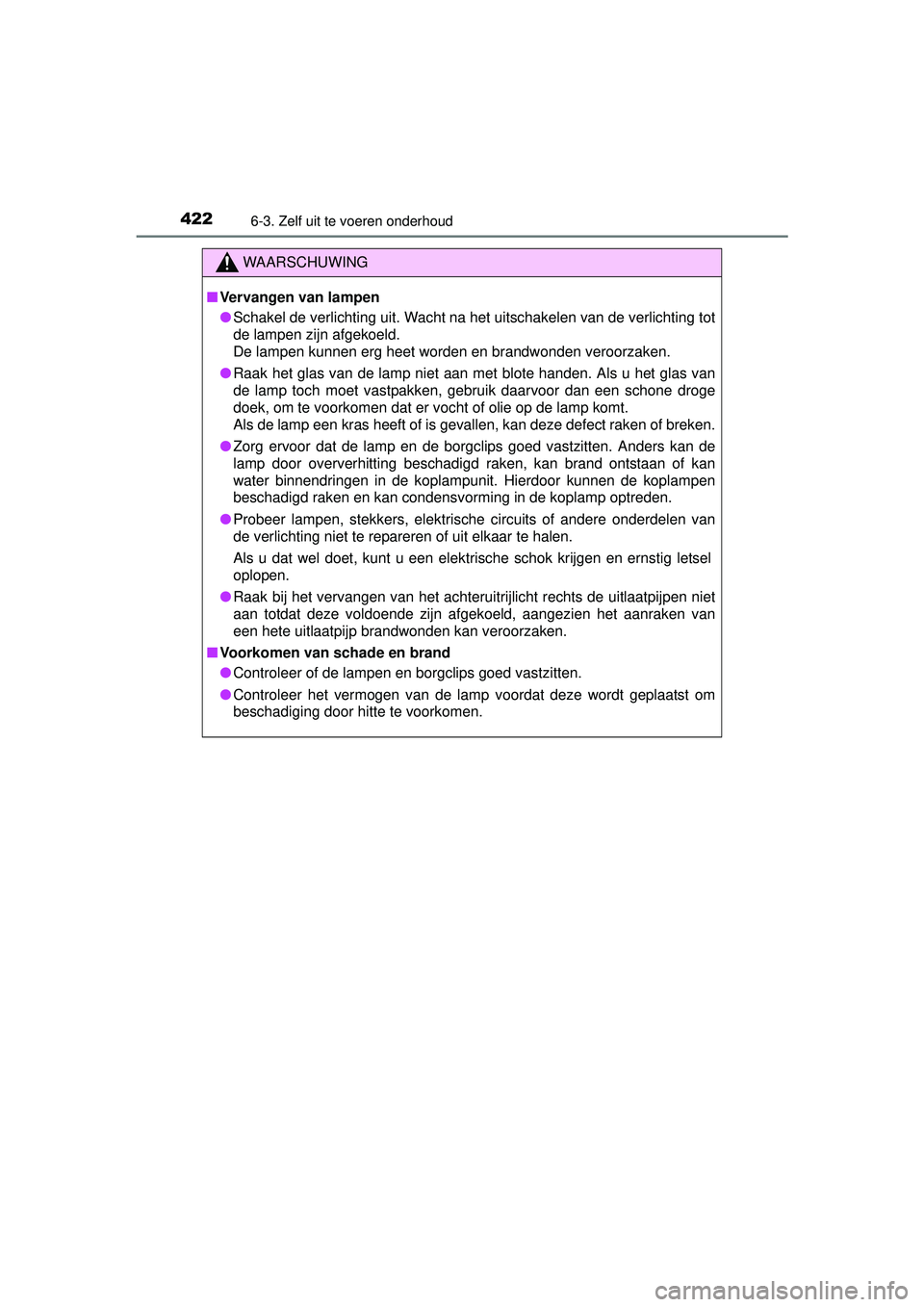

4226-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
WAARSCHUWING
■Vervangen van lampen
● Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone droge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect raken of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan of kan
water binnendringen in de koplampunit. Hierdoor kunnen de koplampen
beschadigd raken en kan condensvorming in de koplamp optreden.
● Probeer lampen, stekkers, elektrische circuits of andere onderdelen van
de verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel
oplopen.
● Raak bij het vervangen van het achteruitrijlicht rechts de uitlaatpijpen niet
aan totdat deze voldoende zijn afgekoeld, aangezien het aanraken van
een hete uitlaatpijp brandwonden kan veroorzaken.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
RAV4-HV_OM_OM42A57E_(EE).book Page 422 Friday, October 30, 2015 12:02 PM

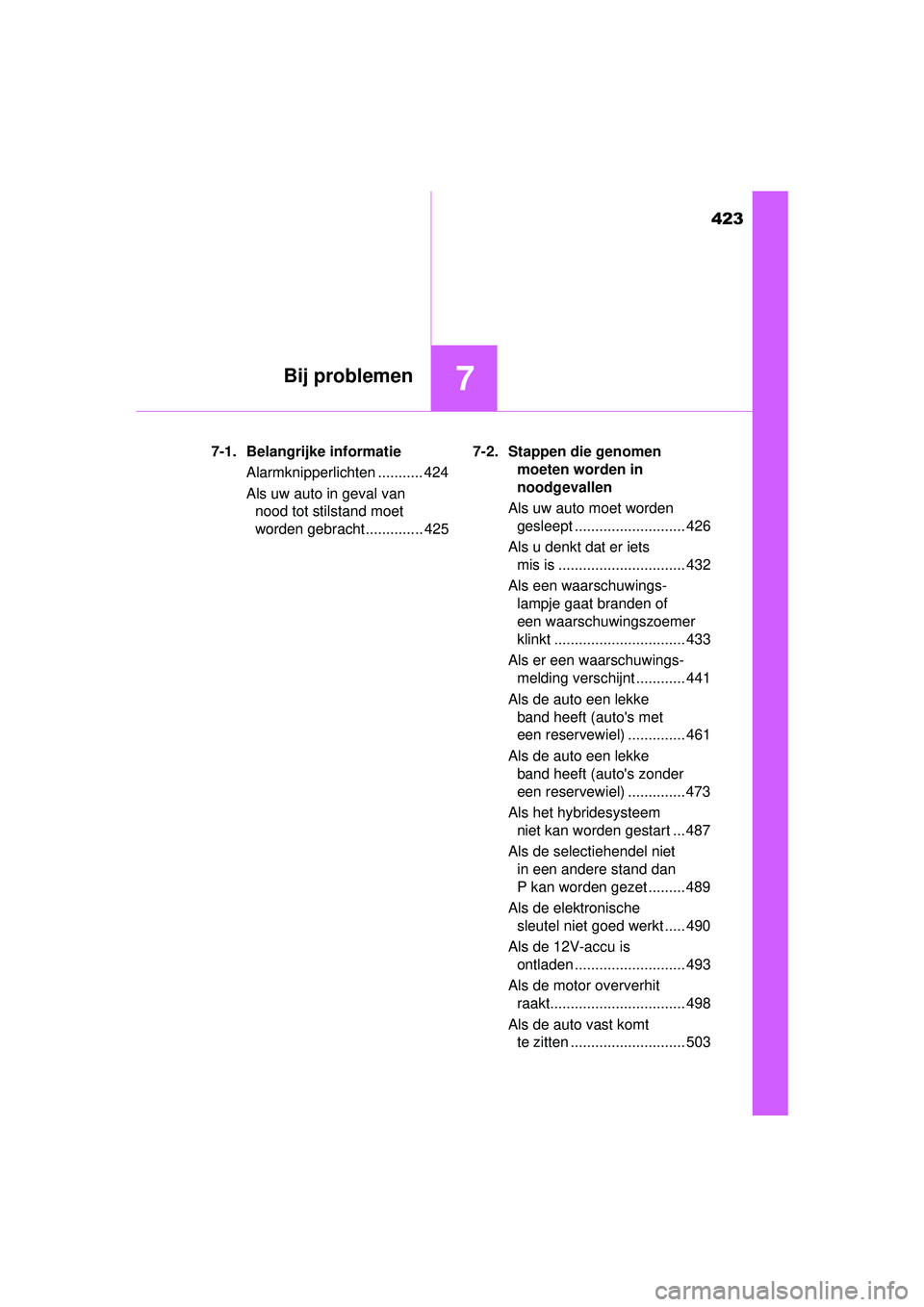

423
7Bij problemen
RAV4-HV_OM_OM42A57E_(EE)7-1. Belangrijke informatie
Alarmknipperlichten ........... 424
Als uw auto in geval van nood tot stilstand moet
worden gebracht .............. 425 7-2. Stappen die genomen
moeten worden in
noodgevallen
Als uw auto moet worden gesleept ........................... 426
Als u denkt dat er iets mis is ............................... 432
Als een waarschuwings- lampje gaat branden of
een waarschuwingszoemer
klinkt ................................ 433
Als er een waarschuwings- melding verschijnt ............ 441
Als de auto een lekke band heeft (auto's met
een reservewiel) .............. 461
Als de auto een lekke band heeft (auto's zonder
een reservewiel) .............. 473
Als het hybridesysteem niet kan worden gestart ... 487
Als de selectiehendel niet in een andere stand dan
P kan worden gezet ......... 489
Als de elektronische sleutel niet goed werkt ..... 490
Als de 12V-accu is ontladen ........................... 493
Als de motor oververhit raakt................................. 498
Als de auto vast komt te zitten ............................ 503
RAV4-HV_OM_OM42A57E_(EE).book Page 423 Friday, October 30, 2015 12:02 PM

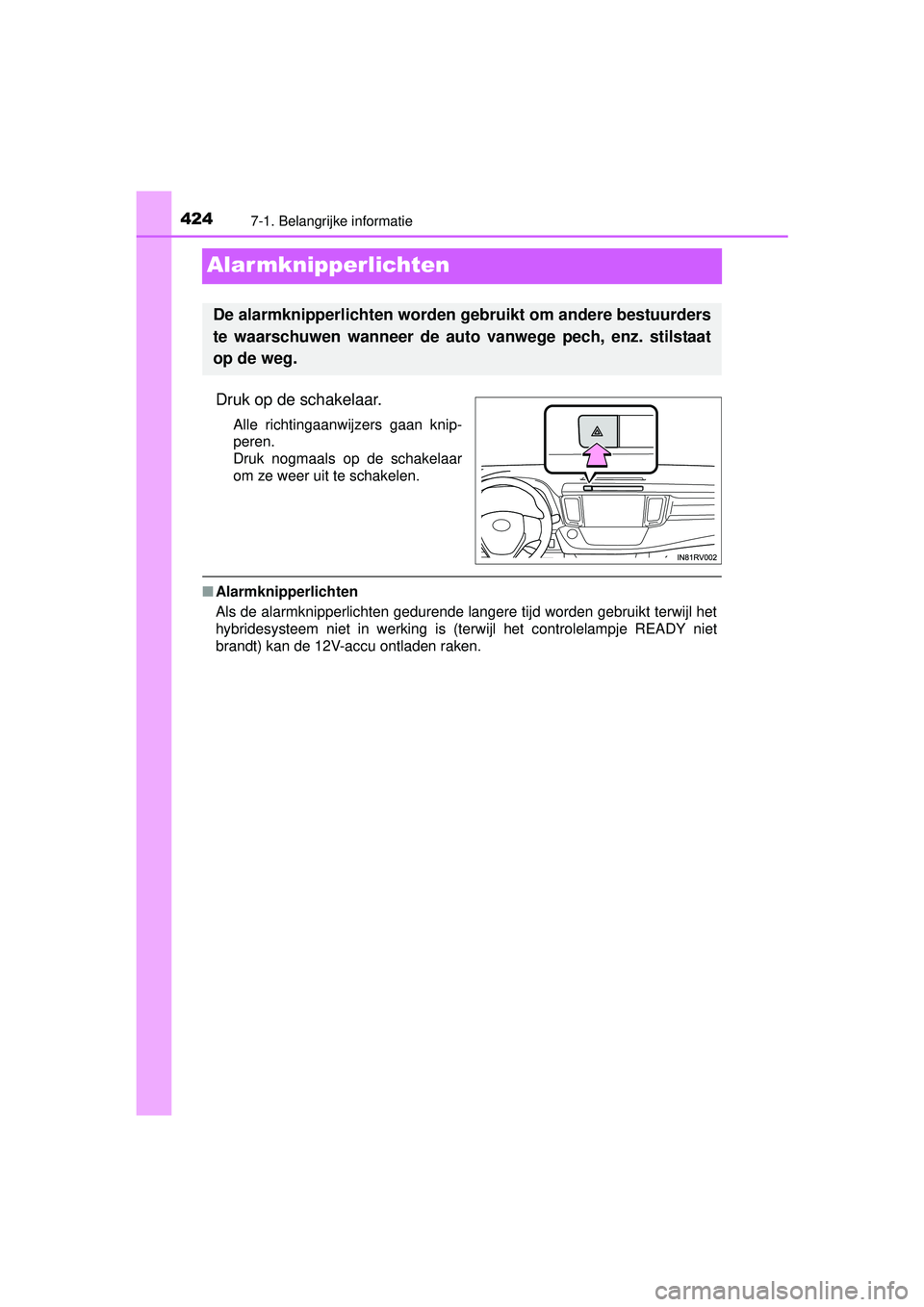

4247-1. Belangrijke informatie
RAV4-HV_OM_OM42A57E_(EE)
Alar mknipperlichten
Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren.
Druk nogmaals op de schakelaar
om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten gedurende langere tijd worden gebruikt terwijl het
hybridesysteem niet in werking is (terwijl het controlelampje READY niet
brandt) kan de 12V-accu ontladen raken.
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de auto vanwege pech, enz. stilstaat
op de weg.
RAV4-HV_OM_OM42A57E_(EE).book Page 424 Friday, October 30, 2015 12:02 PM

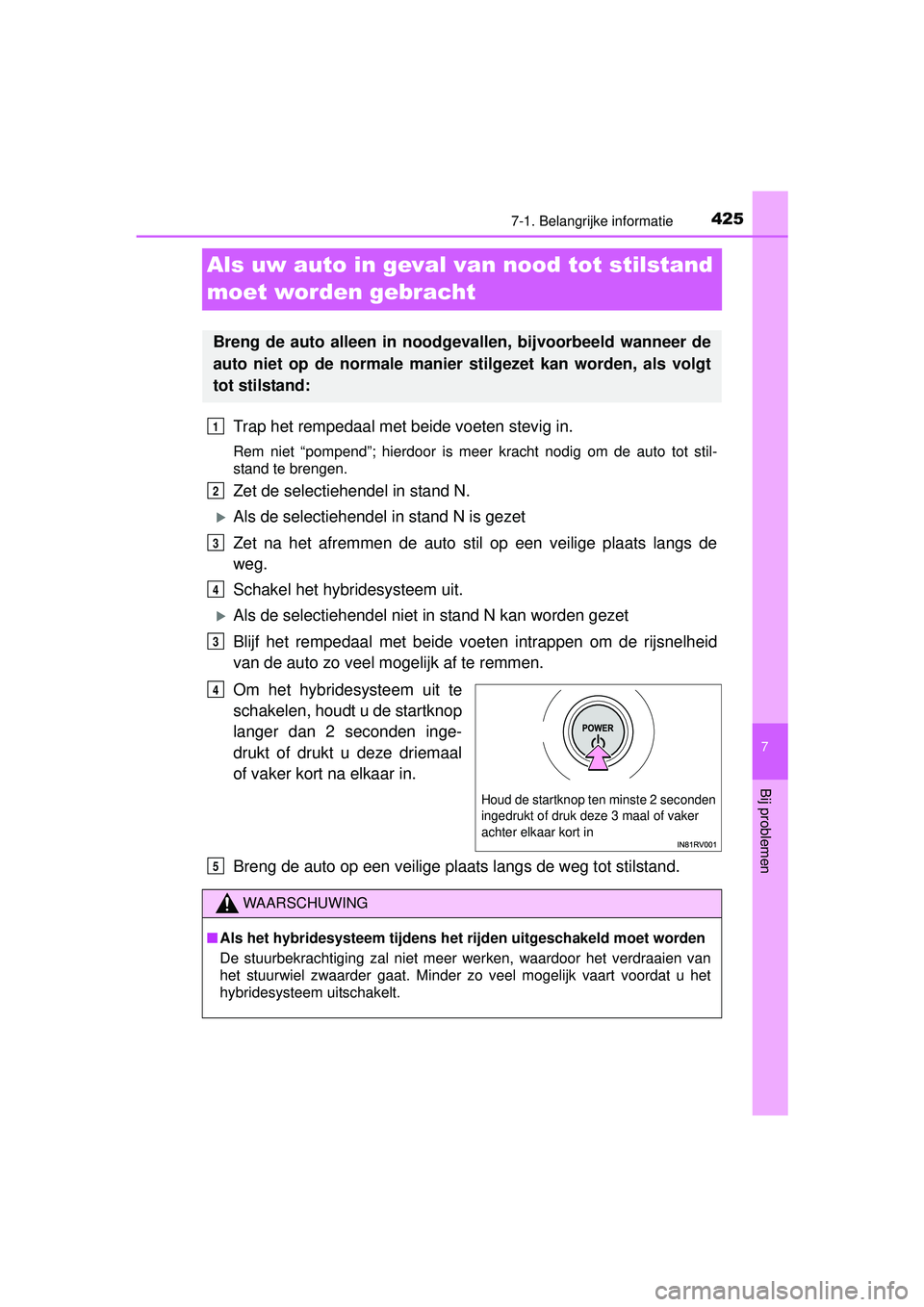

4257-1. Belangrijke informatie
RAV4-HV_OM_OM42A57E_(EE)
7
Bij problemen
Als uw auto in geval van nood tot stilstand
moet worden gebracht
Trap het rempedaal met beide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto tot stil-
stand te brengen.
Zet de selectiehendel in stand N.
Als de selectiehendel in stand N is gezet
Zet na het afremmen de auto stil op een veilige plaats langs de
weg.
Schakel het hybridesysteem uit.
Als de selectiehendel niet in stand N kan worden gezet
Blijf het rempedaal met beide voeten intrappen om de rijsnelheid
van de auto zo veel mogelijk af te remmen.
Om het hybridesysteem uit te
schakelen, houdt u de startknop
langer dan 2 seconden inge-
drukt of drukt u deze driemaal
of vaker kort na elkaar in.
Breng de auto op een veilige plaa ts langs de weg tot stilstand.
Breng de auto alleen in noodge vallen, bijvoorbeeld wanneer de
auto niet op de normale manier stilgezet kan worden, als volgt
tot stilstand:
1
2
3
4
3
Houd de startknop ten minste 2 seconden
ingedrukt of druk deze 3 maal of vaker
achter elkaar kort in
4
WAARSCHUWING
■ Als het hybridesysteem tijdens het rijden uitgeschakeld moet worden
De stuurbekrachtiging zal niet meer werken, waardoor het verdraaien van
het stuurwiel zwaarder gaat. Minder zo veel mogelijk vaart voordat u het
hybridesysteem uitschakelt.
5
RAV4-HV_OM_OM42A57E_(EE).book Page 425 Friday, October 30, 2015 12:02 PM

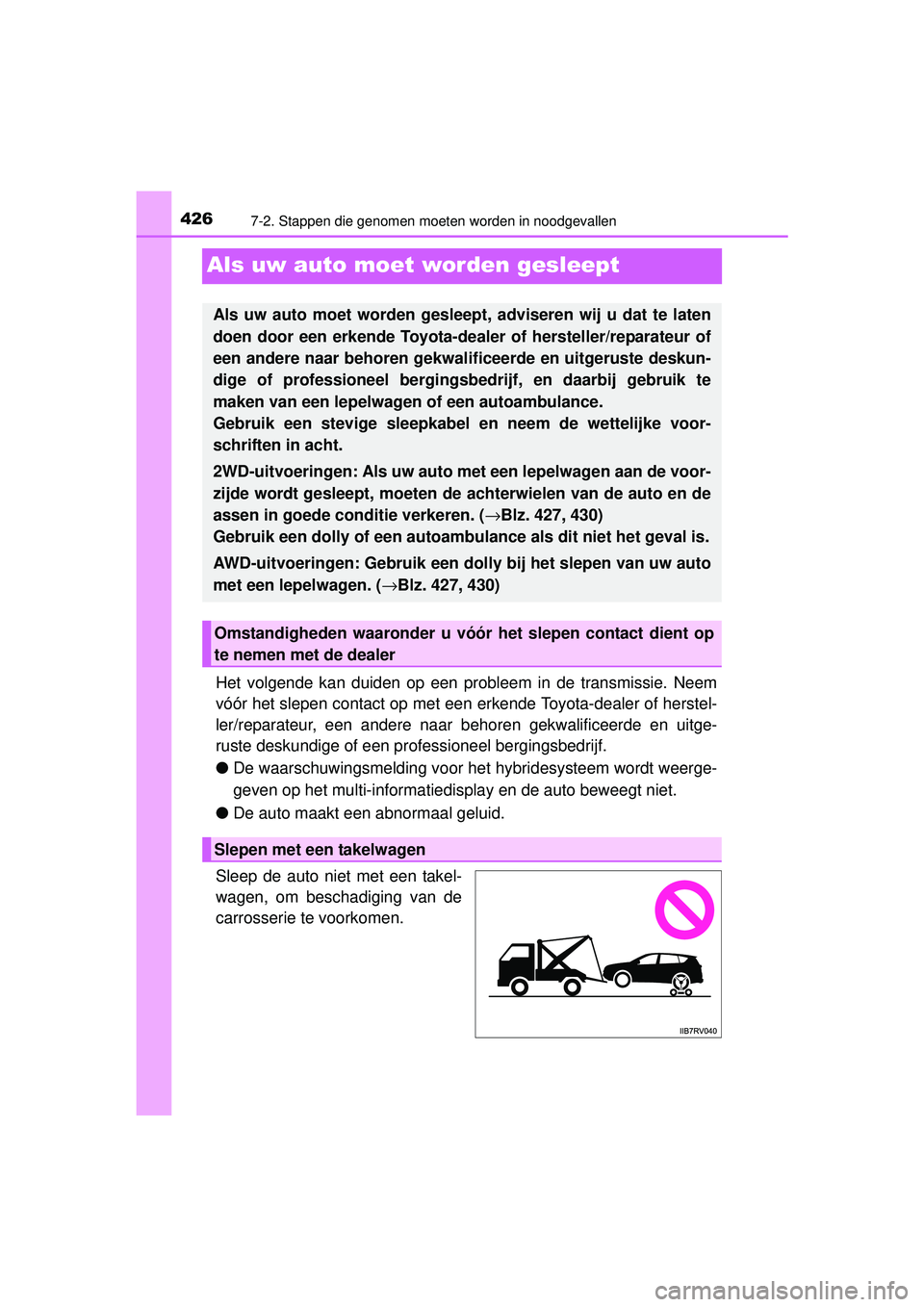

4267-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
Als uw auto moet worden gesleept
Het volgende kan duiden op een probleem in de transmissie. Neem
vóór het slepen contact op met een erkende Toyota-dealer of herstel-
ler/reparateur, een andere naar behoren gekwalificeerde en uitge-
ruste deskundige of een pr ofessioneel bergingsbedrijf.
● De waarschuwingsmelding voor he t hybridesysteem wordt weerge-
geven op het multi-informatiedisplay en de auto beweegt niet.
● De auto maakt een abnormaal geluid.
Sleep de auto niet met een takel-
wagen, om beschadiging van de
carrosserie te voorkomen.
Als uw auto moet worden gesleept, adviseren wij u dat te laten
doen door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwal ificeerde en uitgeruste deskun-
dige of professioneel bergings bedrijf, en daarbij gebruik te
maken van een lepelwagen of een autoambulance.
Gebruik een stevige sleepkabel en neem de wettelijke voor-
schriften in acht.
2WD-uitvoeringen: Als uw auto met een lepelwagen aan de voor-
zijde wordt gesleept, moeten de achterwielen van de auto en de
assen in goede conditie verkeren. ( →Blz. 427, 430)
Gebruik een dolly of een autoambu lance als dit niet het geval is.
AWD-uitvoeringen: Gebruik een dolly bij het slepen van uw auto
met een lepelwagen. ( →Blz. 427, 430)
Omstandigheden waaronder u vóór het slepen contact dient op
te nemen met de dealer
Slepen met een takelwagen
RAV4-HV_OM_OM42A57E_(EE).book Page 426 Friday, October 30, 2015 12:02 PM

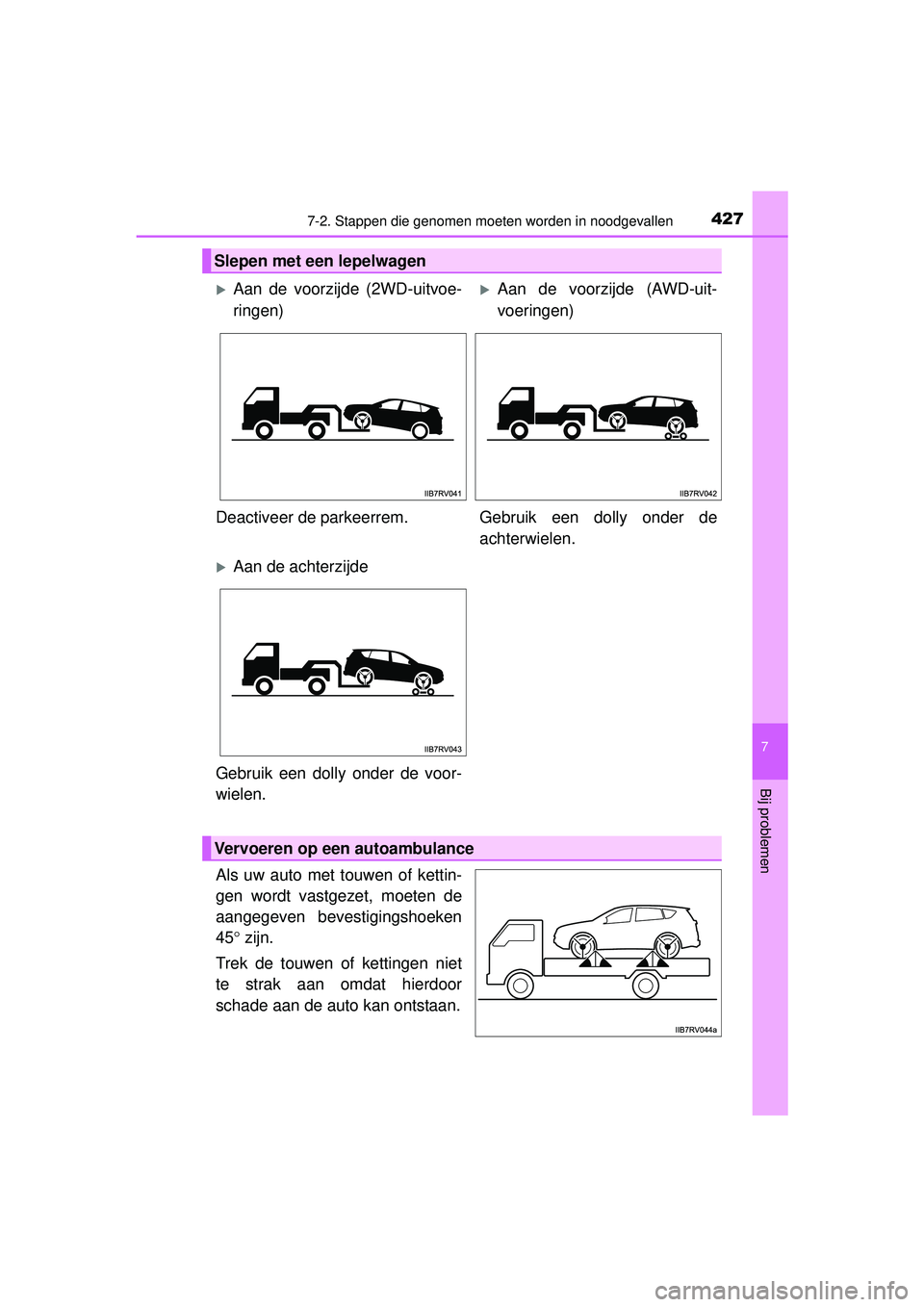

4277-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
7
Bij problemen
Als uw auto met touwen of kettin-
gen wordt vastgezet, moeten de
aangegeven bevestigingshoeken
45° zijn.
Trek de touwen of kettingen niet
te strak aan omdat hierdoor
schade aan de auto kan ontstaan.
Slepen met een lepelwagen
Aan de voorzijde (2WD-uitvoe-
ringen)Aan de voorzijde (AWD-uit-
voeringen)
Deactiveer de parkeerrem. Gebruik een dolly onder de achterwielen.
Aan de achterzijde
Gebruik een dolly onder de voor-
wielen.
Vervoeren op een autoambulance
RAV4-HV_OM_OM42A57E_(EE).book Page 427 Friday, October 30, 2015 12:02 PM

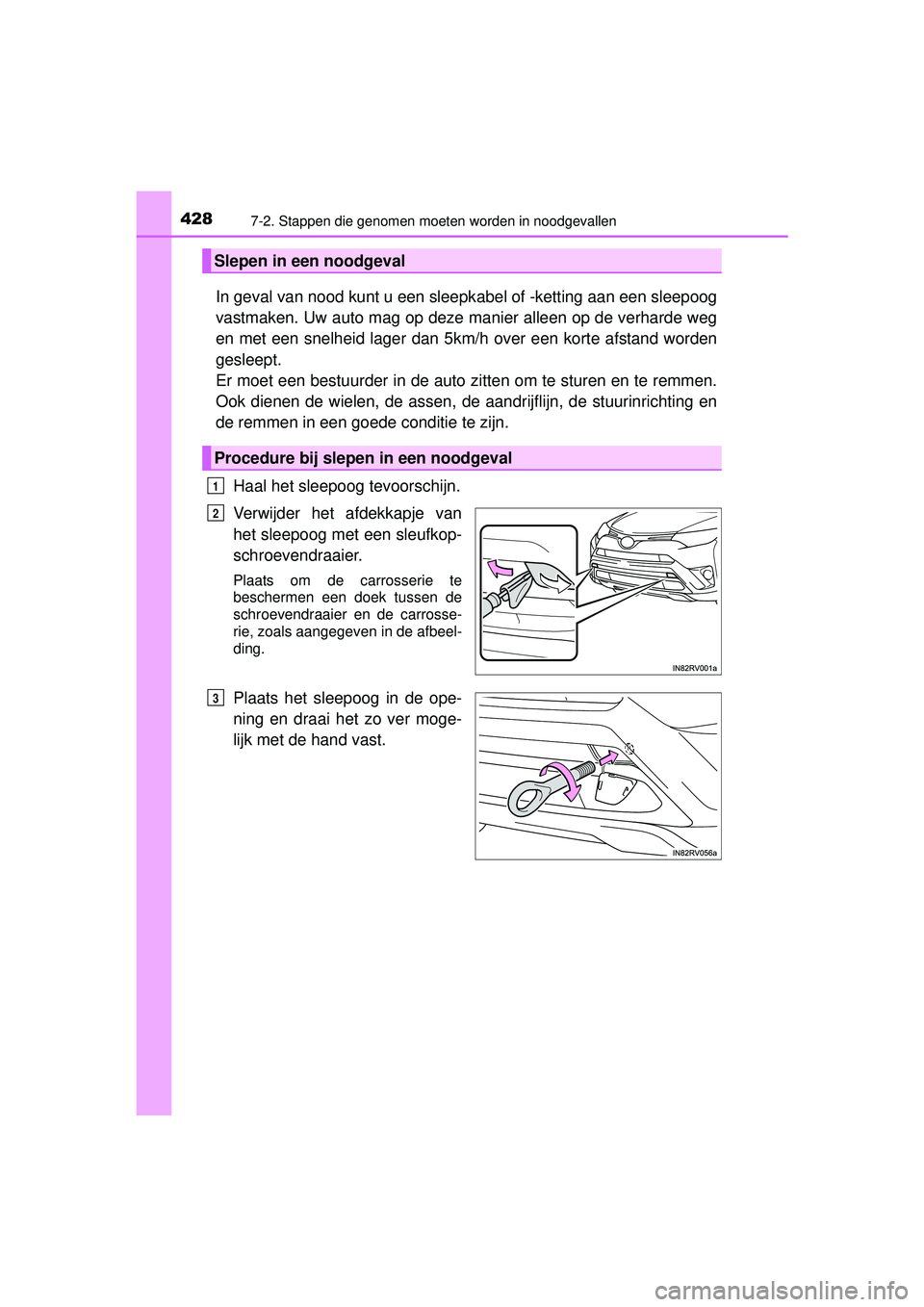

4287-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
In geval van nood kunt u een sleepkabel of -ketting aan een sleepoog
vastmaken. Uw auto mag op deze manier alleen op de verharde weg
en met een snelheid lager dan 5k m/h over een korte afstand worden
gesleept.
Er moet een bestuurder in de auto zitten om te sturen en te remmen.
Ook dienen de wielen, de assen, de aandrijflijn, de stuurinrichting en
de remmen in een goede conditie te zijn.
Haal het sleepoog tevoorschijn.
Verwijder het afdekkapje van
het sleepoog met een sleufkop-
schroevendraaier.
Plaats om de carrosserie te
beschermen een doek tussen de
schroevendraaier en de carrosse-
rie, zoals aangegeven in de afbeel-
ding.
Plaats het sleepoog in de ope-
ning en draai het zo ver moge-
lijk met de hand vast.
Slepen in een noodgeval
Procedure bij slepen in een noodgeval
1
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 428 Friday, October 30, 2015 12:02 PM

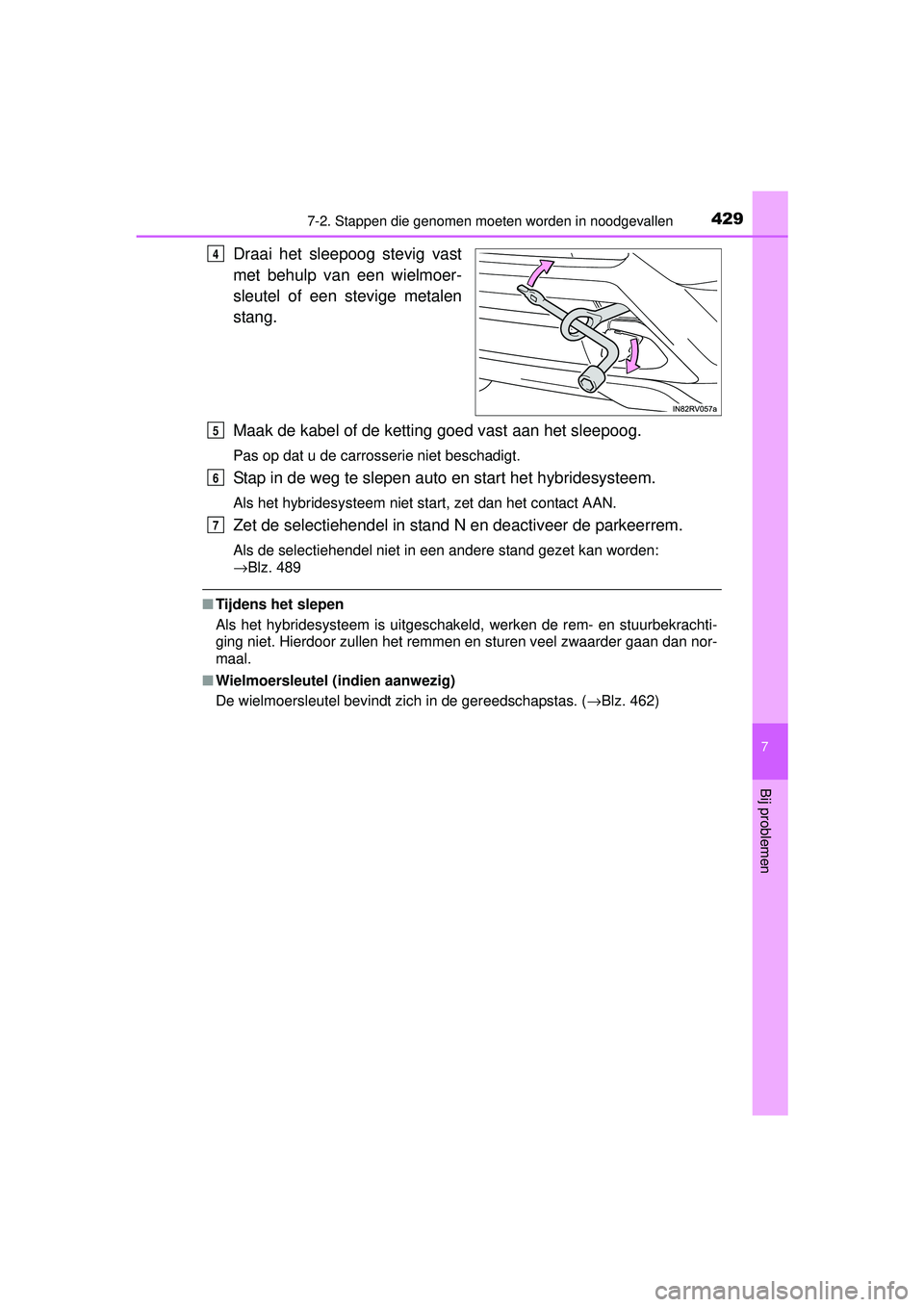

4297-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
7
Bij problemen
Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel of een stevige metalen
stang.
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Stap in de weg te slepen auto en start het hybridesysteem.
Als het hybridesysteem niet start, zet dan het contact AAN.
Zet de selectiehendel in stand N en deactiveer de parkeerrem.
Als de selectiehendel niet in een andere stand gezet kan worden:
→Blz. 489
■Tijdens het slepen
Als het hybridesysteem is uitgeschakeld, werken de rem- en stuurbekrachti-
ging niet. Hierdoor zullen het remmen en sturen veel zwaarder gaan dan nor-
maal.
■ Wielmoersleutel (indien aanwezig)
De wielmoersleutel bevindt zich in de gereedschapstas. ( →Blz. 462)
4
5
6
7
RAV4-HV_OM_OM42A57E_(EE).book Page 429 Friday, October 30, 2015 12:02 PM

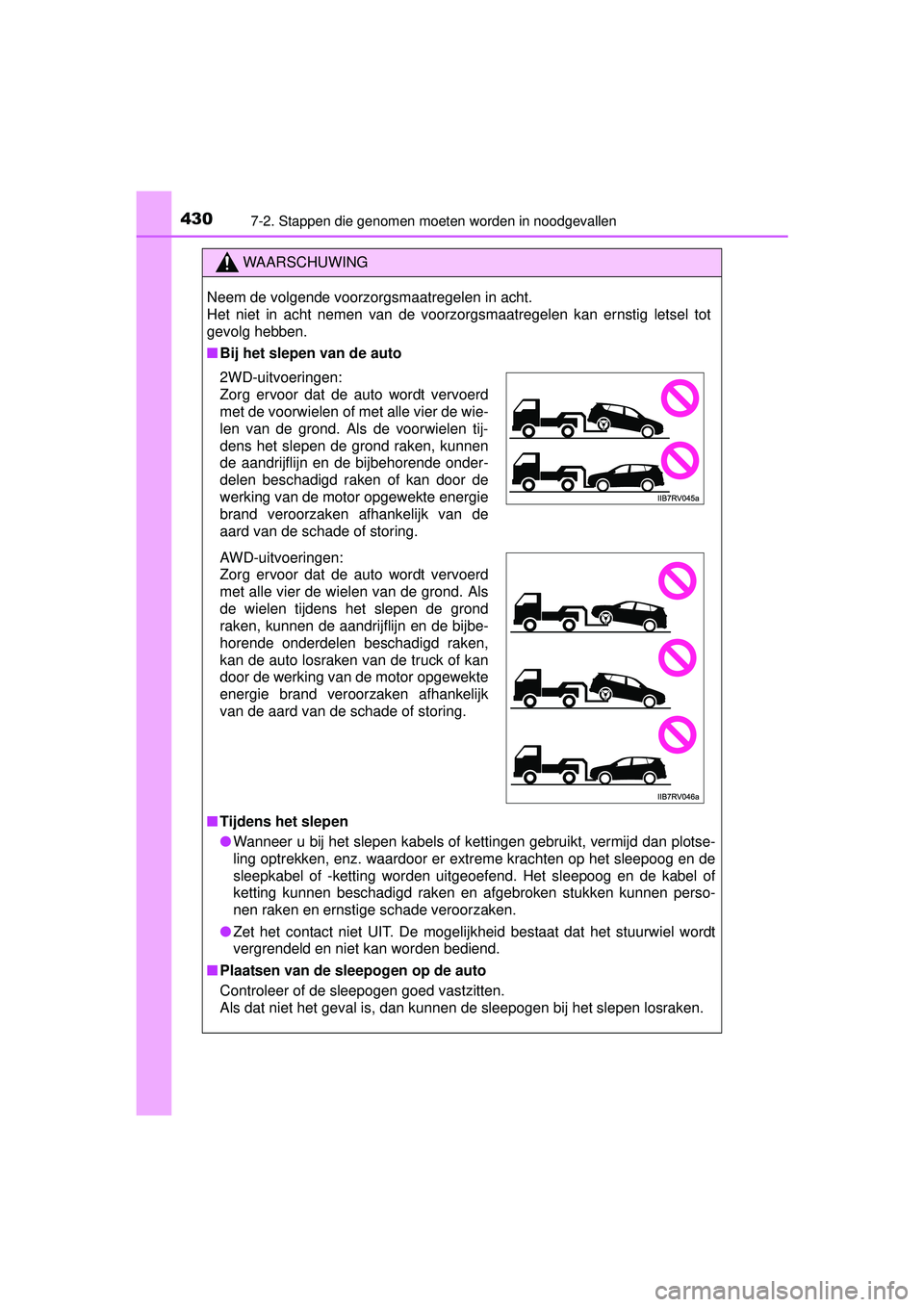

4307-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■Bij het slepen van de auto
■ Tijdens het slepen
● Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotse-
ling optrekken, enz. waardoor er extreme krachten op het sleepoog en de
sleepkabel of -ketting worden uitgeoefend. Het sleepoog en de kabel of
ketting kunnen beschadigd raken en afgebroken stukken kunnen perso-
nen raken en ernstige schade veroorzaken.
● Zet het contact niet UIT. De mogelijkheid bestaat dat het stuurwiel wordt
vergrendeld en niet kan worden bediend.
■ Plaatsen van de sleepogen op de auto
Controleer of de sleepogen goed vastzitten.
Als dat niet het geval is, dan kunnen de sleepogen bij het slepen losraken.
2WD-uitvoeringen:
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tij-
dens het slepen de grond raken, kunnen
de aandrijflijn en de bijbehorende onder-
delen beschadigd raken of kan door de
werking van de motor opgewekte energie
brand veroorzaken afhankelijk van de
aard van de schade of storing.
AWD-uitvoeringen:
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken,
kan de auto losraken van de truck of kan
door de werking van de motor opgewekte
energie brand veroorzaken afhankelijk
van de aard van de schade of storing.
RAV4-HV_OM_OM42A57E_(EE).book Page 430 Friday, October 30, 2015 12:02 PM
