5318-1. Especificaciones
RAV4-HV_OM_OM42A60S_(ES)
8

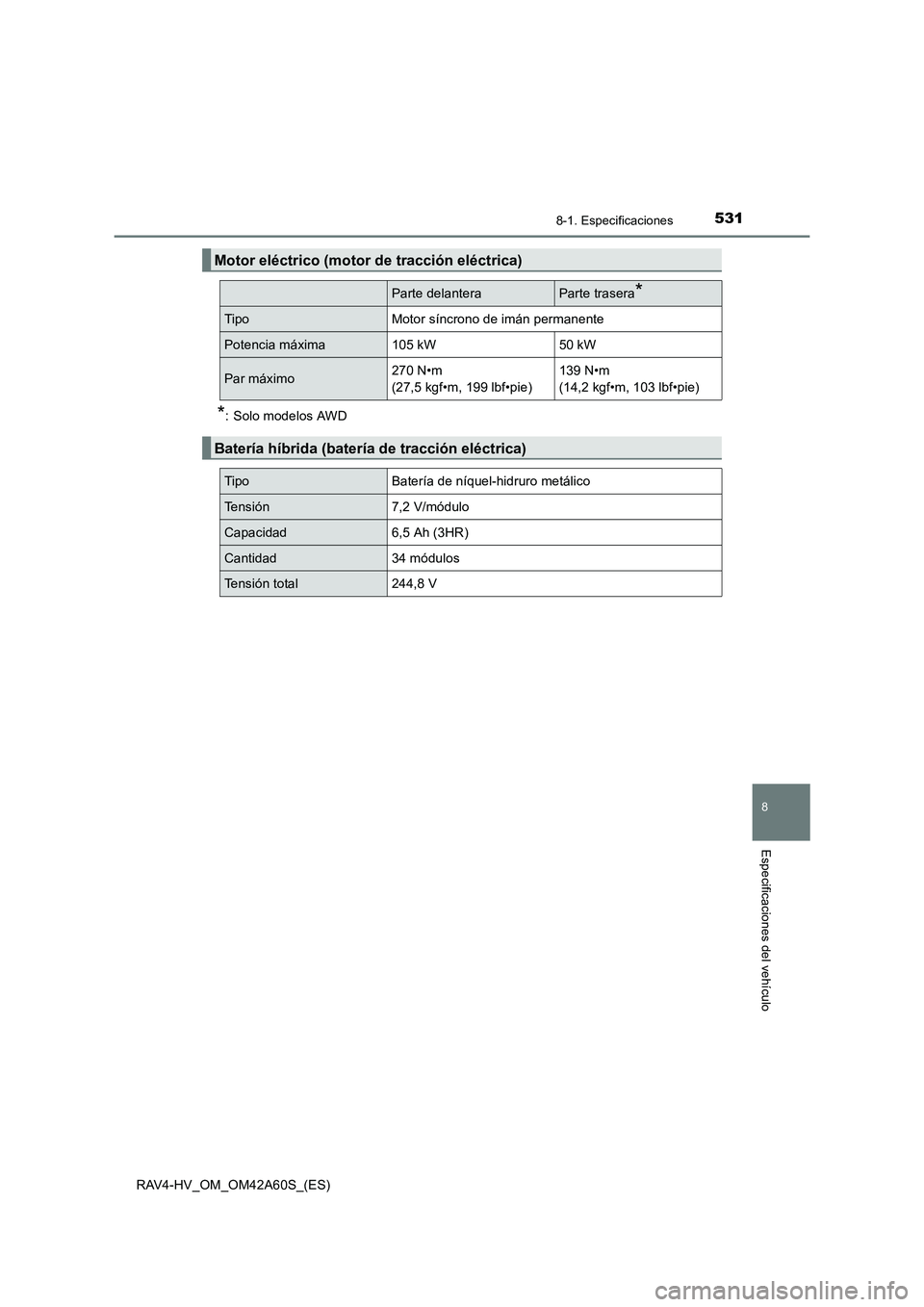

Especificaciones del vehículo
*: Solo modelos AWD
Motor eléctrico (motor de tracción eléctrica)
Parte delanteraParte trasera*
TipoMotor síncrono de imán permanente
Potencia máxima105 kW50 kW
Par máximo270 N•m
(27,5 kgf•m, 199 lbf•pie)139 N•m
(14,2 kgf•m, 103 lbf•pie)
Batería híbrida (batería de tracción eléctrica)
TipoBatería de níquel-hidruro metálico
Tensión7,2 V/módulo
Capacidad6,5 Ah (3HR)
Cantidad34 módulos
Tensión total244,8 V

5328-1. Especificaciones
RAV4-HV_OM_OM42A60S_(ES)■

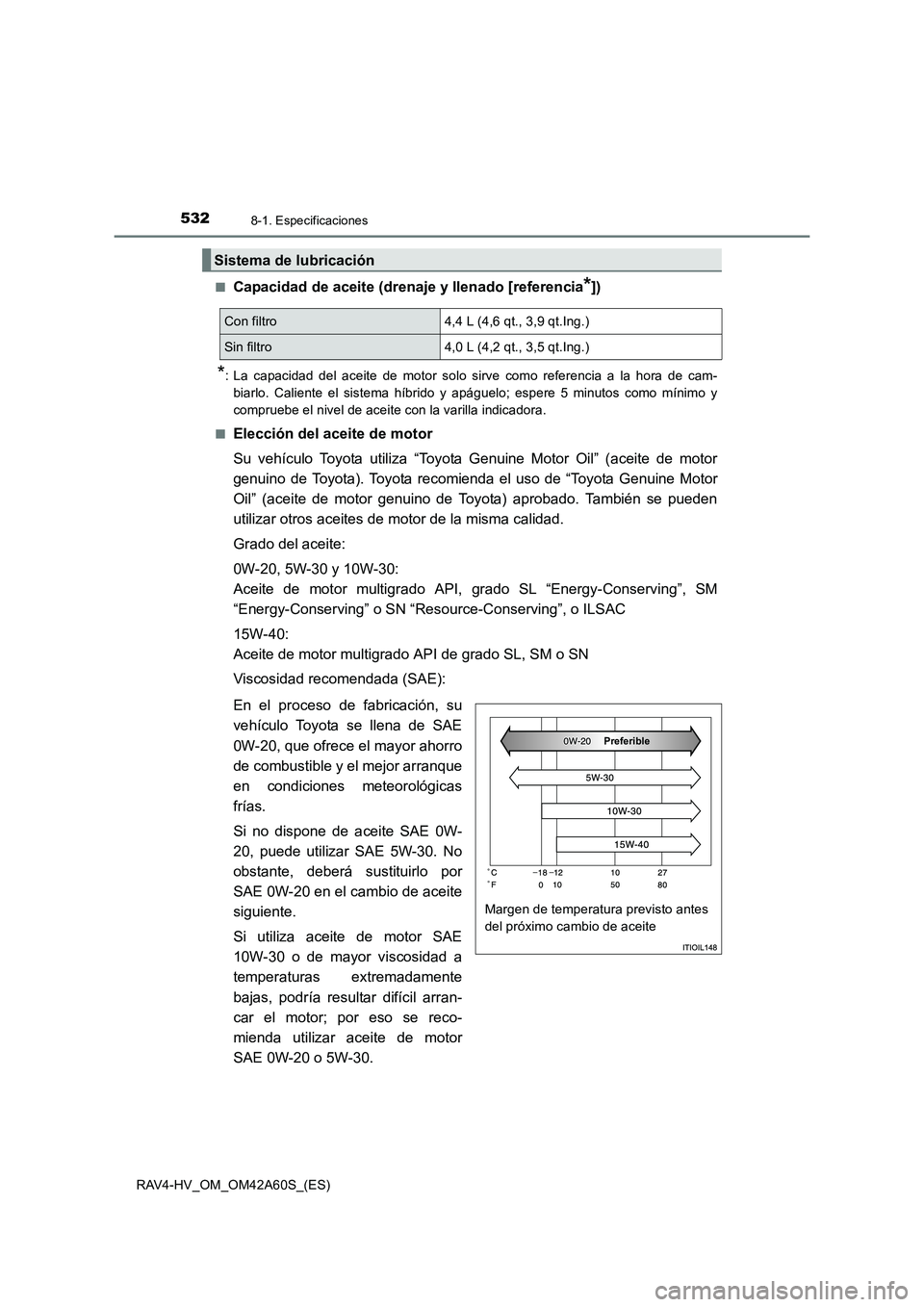

Capacidad de aceite (drenaje y llenado [referencia*])
*: La capacidad del aceite de motor solo sirve como referencia a la hora de cam-
biarlo. Caliente el sistema híbrido y apáguelo; espere 5 minutos como mínimo y
compruebe el nivel de aceite con la varilla indicadora.
■
Elección del aceite de motor
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota). Toyota recomienda el uso de “Toyota Genuine Motor
Oil” (aceite de motor genuino de Toyota) aprobado. También se pueden
utilizar otros aceites de motor de la misma calidad.
Grado del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado API, grado SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “R esource-Conserving”, o ILSAC
15W-40:
Aceite de motor multigrado API de grado SL, SM o SN
Viscosidad recomendada (SAE):
En el proceso de fabricación, su
vehículo Toyota se llena de SAE
0W-20, que ofrece el mayor ahorro
de combustible y el mejor arranque
en condiciones meteorológicas
frías.
Si no dispone de aceite SAE 0W-
20, puede utilizar SAE 5W-30. No
obstante, deberá sustituirlo por
SAE 0W-20 en el cambio de aceite
siguiente.
Si utiliza aceite de motor SAE
10W-30 o de mayor viscosidad a
temperaturas extremadamente
bajas, podría resultar difícil arran-
car el motor; por eso se reco-
mienda utilizar aceite de motor
SAE 0W-20 o 5W-30.
Sistema de lubricación
Con filtro4,4 L (4,6 qt., 3,9 qt.Ing.)
Sin filtro4,0 L (4,2 qt., 3,5 qt.Ing.)
Margen de temperatura previsto antes
del próximo cambio de aceite
Preferible

5338-1. Especificaciones
RAV4-HV_OM_OM42A60S_(ES)
8
Especificaciones del vehículo

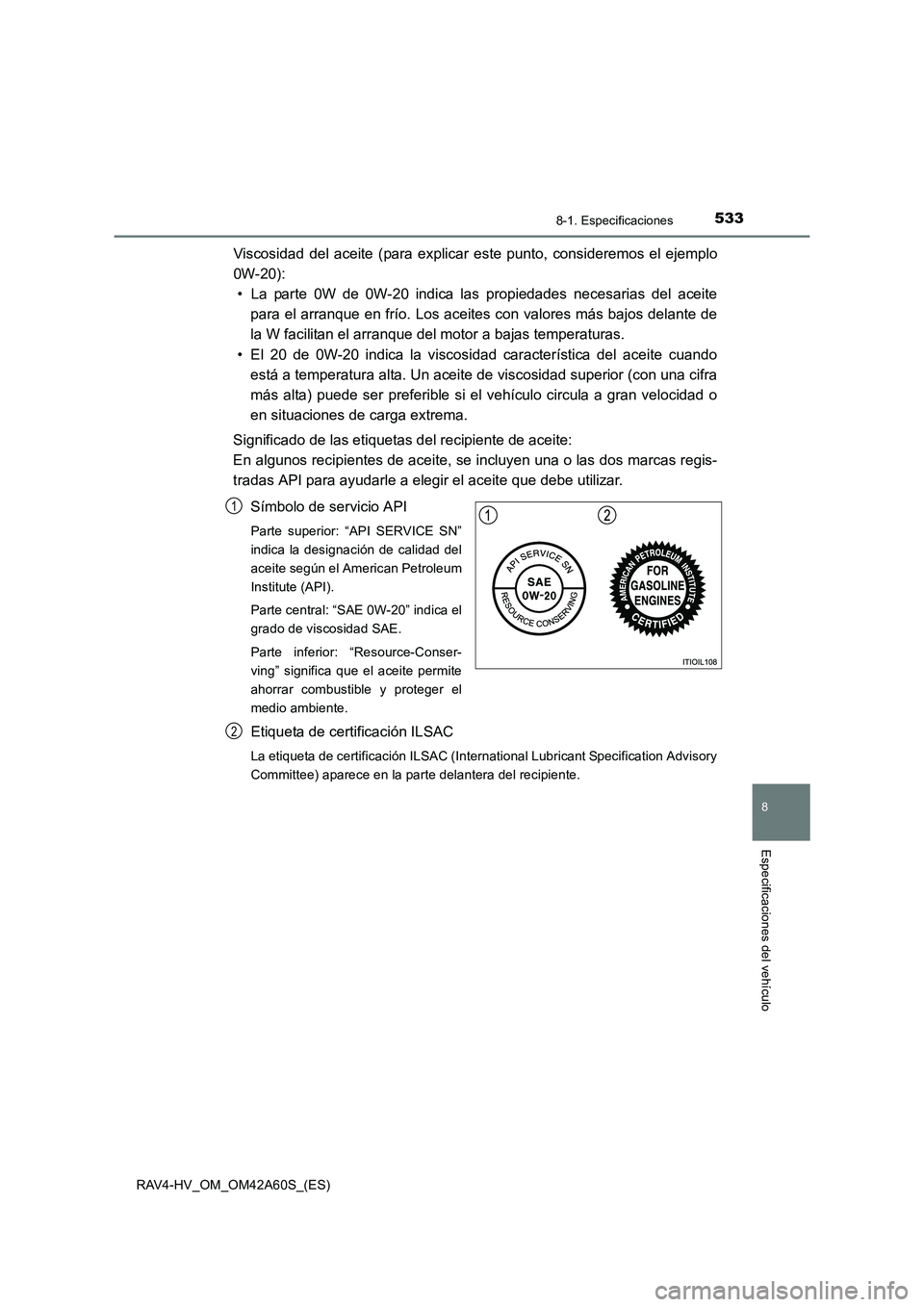

Viscosidad del aceite (para explicar este punto, consideremos el ejemplo
0W-20):• La parte 0W de 0W-20 indica las propiedades necesarias del aceite para el arranque en frío. Los aceites con valores más bajos delante de
la W facilitan el arranque del motor a bajas temperaturas.
• El 20 de 0W-20 indica la viscosidad característica del aceite cuando está a temperatura alta. Un aceite de viscosidad superior (con una cifra
más alta) puede ser preferible si el vehículo circula a gran velocidad o
en situaciones de carga extrema.
Significado de las etiquetas del recipiente de aceite:
En algunos recipientes de aceite, se incluyen una o las dos marcas regis-
tradas API para ayudarle a elegir el aceite que debe utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la designación de calidad del
aceite según el American Petroleum
Institute (API).
Parte central: “SAE 0W-20” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-Conser-
ving” significa que el aceite permite
ahorrar combustible y proteger el
medio ambiente.
Etiqueta de certificación ILSAC
La etiqueta de certificación ILSAC (International Lubricant Specification Advisory
Committee) aparece en la parte delantera del recipiente.
1
2

5348-1. Especificaciones
RAV4-HV_OM_OM42A60S_(ES)

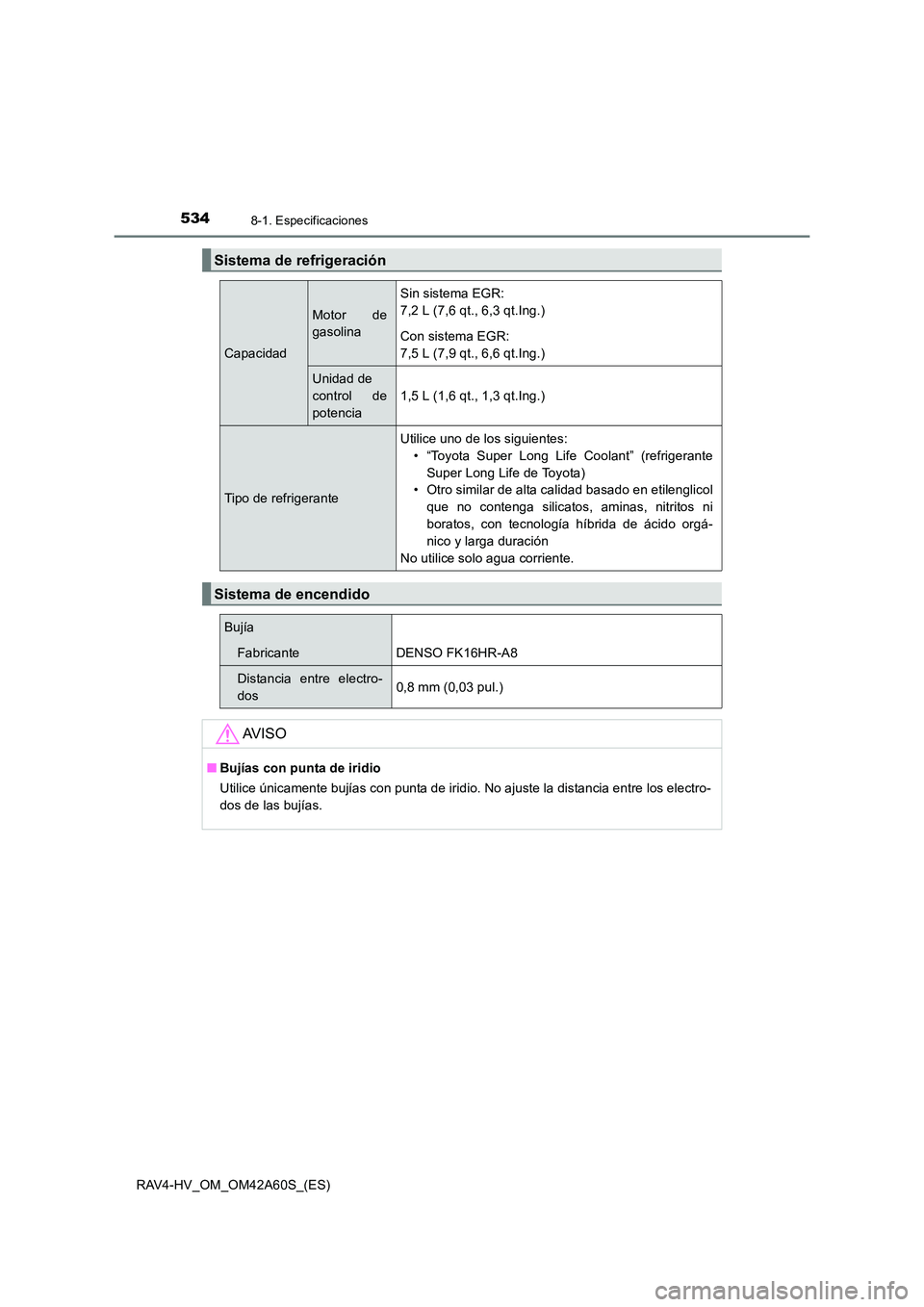

Sistema de refrigeración
Capacidad
Motor de
gasolina
Sin sistema EGR:
7,2 L (7,6 qt., 6,3 qt.Ing.)
Con sistema EGR:
7,5 L (7,9 qt., 6,6 qt.Ing.)
Unidad de
control de
potencia
1,5 L (1,6 qt., 1,3 qt.Ing.)
Tipo de refrigerante
Utilice uno de los siguientes:• “Toyota Super Long Life Coolant” (refrigeranteSuper Long Life de Toyota)
• Otro similar de alta calidad basado en etilenglicol
que no contenga silicatos, aminas, nitritos ni
boratos, con tecnología híbrida de ácido orgá-
nico y larga duración
No utilice solo agua corriente.
Sistema de encendido
Bujía
FabricanteDENSO FK16HR-A8
Distancia entre electro-
dos0,8 mm (0,03 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste la distancia entre los electro-
dos de las bujías.

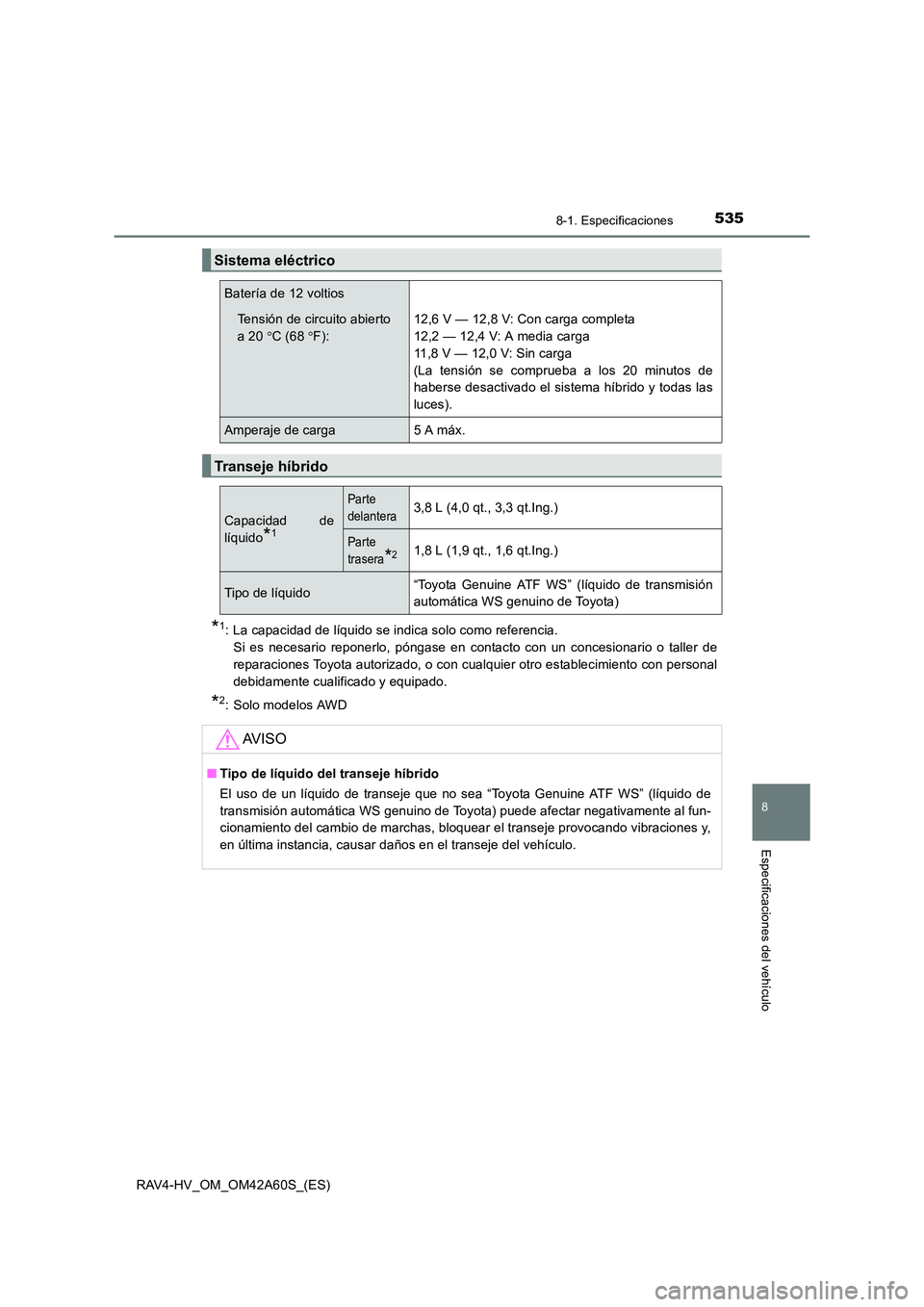

5358-1. Especificaciones
RAV4-HV_OM_OM42A60S_(ES)
8
Especificaciones del vehículo
*1: La capacidad de líquido se indica solo como referencia. Si es necesario reponerlo, póngase en contacto con un concesionario o taller de
reparaciones Toyota autorizado, o con cualquier otro establecimiento con personal
debidamente cualificado y equipado.
*2: Solo modelos AWD
Sistema eléctrico
Batería de 12 voltios
Tensión de circuito abierto
a 20 °C (68 °F):12,6 V — 12,8 V: Con carga completa
12,2 — 12,4 V: A media carga
11,8 V — 12,0 V: Sin carga
(La tensión se comprueba a los 20 minutos de
haberse desactivado el sistema híbrido y todas las
luces).
Amperaje de carga5 A máx.
Transeje híbrido
Capacidad de
líquido
*1
Parte
delantera3,8 L (4,0 qt., 3,3 qt.Ing.)
Parte
trasera
*21,8 L (1,9 qt., 1,6 qt.Ing.)
Tipo de líquido“Toyota Genuine ATF WS” (líquido de transmisión
automática WS genuino de Toyota)
AV I S O
■ Tipo de líquido del transeje híbrido
El uso de un líquido de transeje que no sea “Toyota Genuine ATF WS” (líquido de
transmisión automática WS genuino de Toyota) puede afectar negativamente al fun-
cionamiento del cambio de marchas, bloquear el transeje provocando vibraciones y,
en última instancia, causar daños en el transeje del vehículo.

5368-1. Especificaciones
RAV4-HV_OM_OM42A60S_(ES)

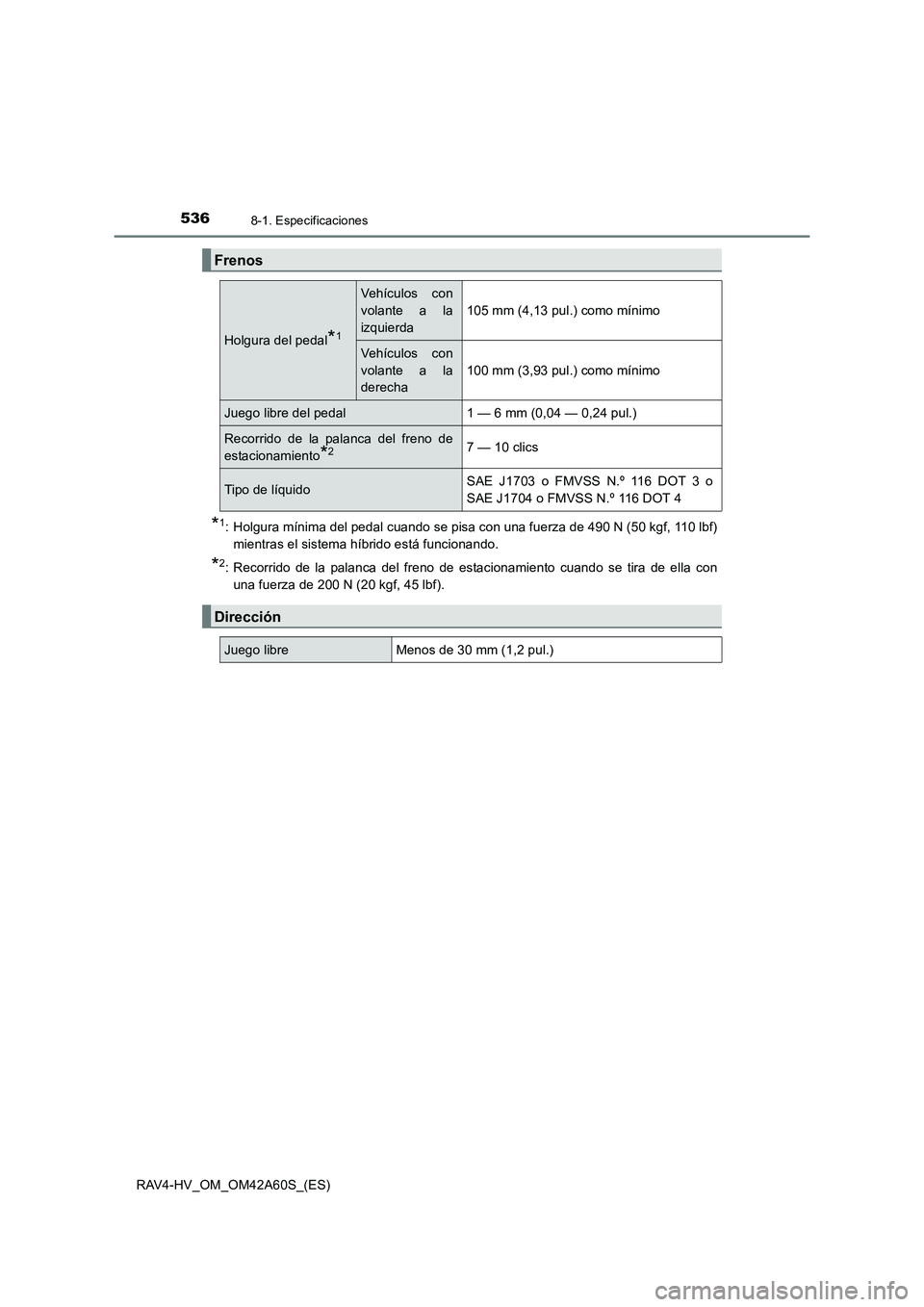

*1: Holgura mínima del pedal cuando se pisa con una fuerza de 490 N (50 kgf, 110 lbf)mientras el sistema híbrido está funcionando.
*2: Recorrido de la palanca del freno de estacionamiento cuando se tira de ella conuna fuerza de 200 N (20 kgf, 45 lbf).
Frenos
Holgura del pedal*1
Vehículos con
volante a la
izquierda
105 mm (4,13 pul.) como mínimo
Vehículos con
volante a la
derecha
100 mm (3,93 pul.) como mínimo
Juego libre del pedal1 — 6 mm (0,04 — 0,24 pul.)
Recorrido de la palanca del freno de
estacionamiento
*27 — 10 clics
Tipo de líquidoSAE J1703 o FMVSS N.º 116 DOT 3 o
SAE J1704 o FMVSS N.º 116 DOT 4
Dirección
Juego libreMenos de 30 mm (1,2 pul.)

5378-1. Especificaciones
RAV4-HV_OM_OM42A60S_(ES)
8
Especificaciones del vehículo

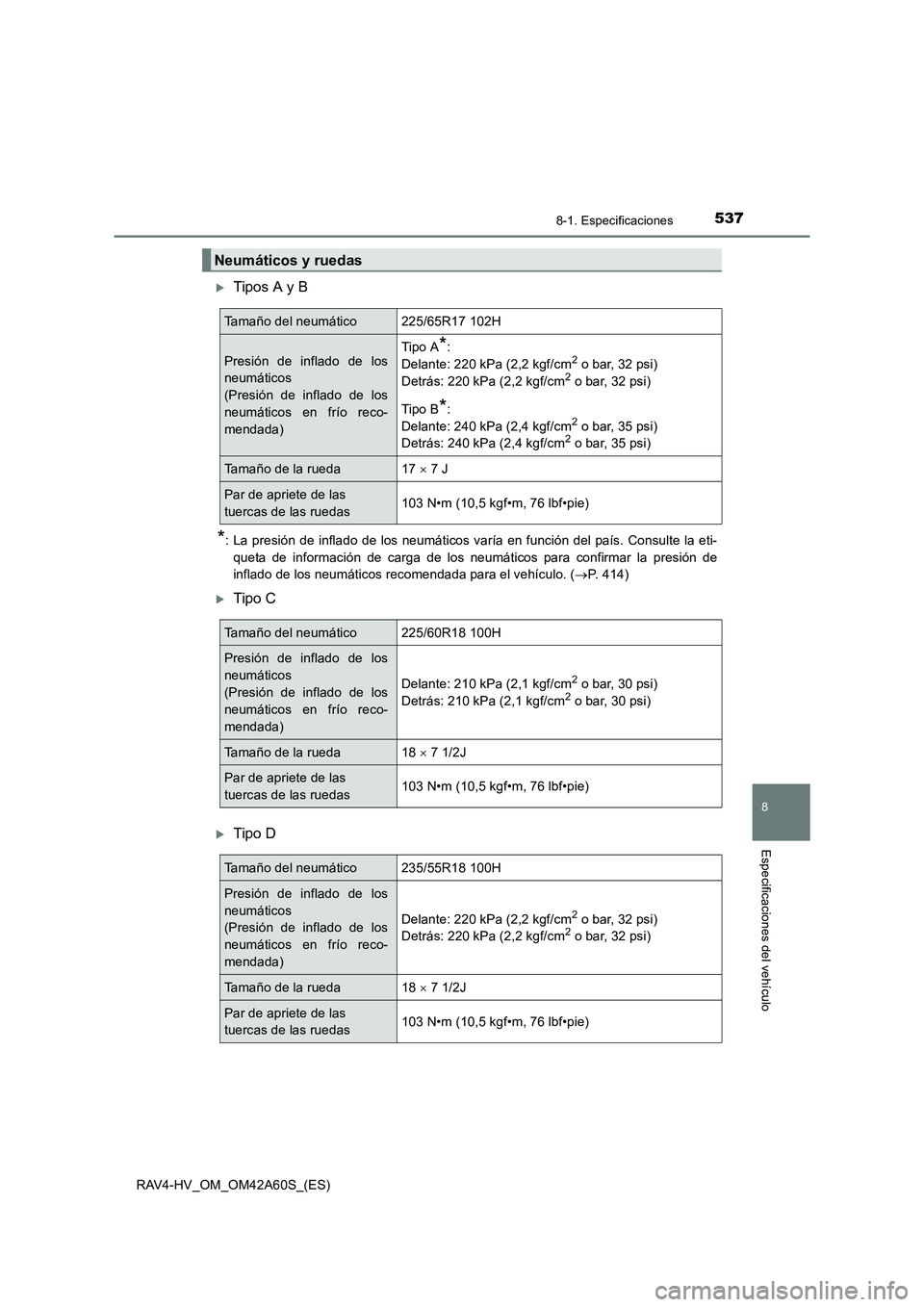

XTipos A y B
*: La presión de inflado de los neumáticos varía en función del país. Consulte la eti-queta de información de carga de los neumáticos para confirmar la presión de
inflado de los neumáticos recomendada para el vehículo. ( →P. 414)
XTipo C
XTipo D
Neumáticos y ruedas
Tamaño del neumático225/65R17 102H
Presión de inflado de los
neumáticos
(Presión de inflado de los
neumáticos en frío reco-
mendada)Tipo A*:
Delante: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Detrás: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Tipo B
*:
Delante: 240 kPa (2,4 kgf/cm2 o bar, 35 psi)
Detrás: 240 kPa (2,4 kgf/cm2 o bar, 35 psi)
Tamaño de la rueda17 × 7 J
Par de apriete de las
tuercas de las ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño del neumático225/60R18 100H
Presión de inflado de los
neumáticos
(Presión de inflado de los
neumáticos en frío reco-
mendada)
Delante: 210 kPa (2,1 kgf/cm2 o bar, 30 psi)
Detrás: 210 kPa (2,1 kgf/cm2 o bar, 30 psi)
Tamaño de la rueda18 × 7 1/2J
Par de apriete de las
tuercas de las ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño del neumático235/55R18 100H
Presión de inflado de los
neumáticos
(Presión de inflado de los
neumáticos en frío reco-
mendada)
Delante: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Detrás: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Tamaño de la rueda18 × 7 1/2J
Par de apriete de las
tuercas de las ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)

5388-1. Especificaciones
RAV4-HV_OM_OM42A60S_(ES)

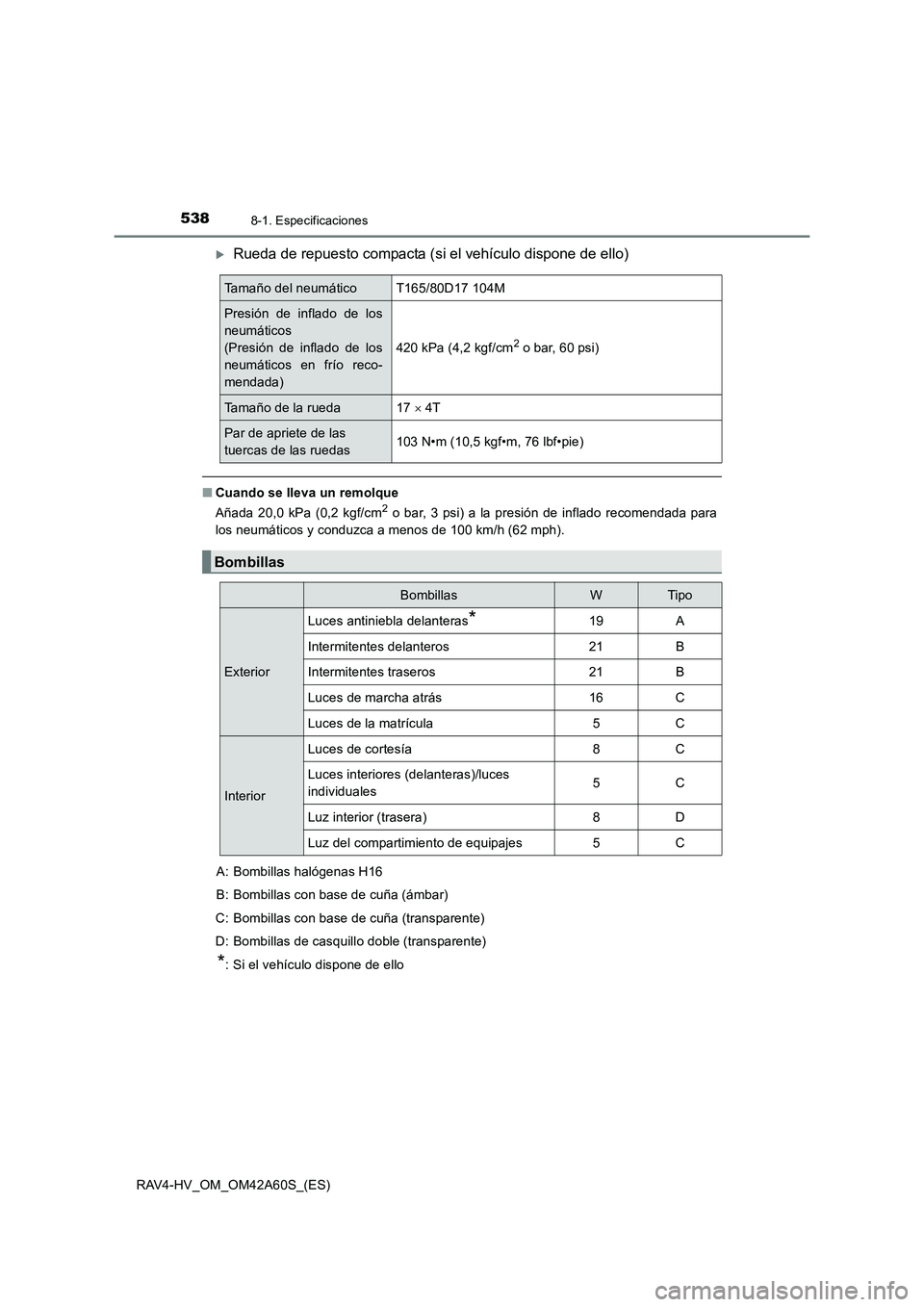

XRueda de repuesto compacta (si el vehículo dispone de ello)
■Cuando se lleva un remolque
Añada 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) a la presión de inflado recomendada para
los neumáticos y conduzca a menos de 100 km/h (62 mph).
A: Bombillas halógenas H16
B: Bombillas con base de cuña (ámbar)
C: Bombillas con base de cuña (transparente)
D: Bombillas de casquillo doble (transparente)
*: Si el vehículo dispone de ello
Tamaño del neumáticoT165/80D17 104M
Presión de inflado de los
neumáticos
(Presión de inflado de los
neumáticos en frío reco-
mendada)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Tamaño de la rueda17 × 4T
Par de apriete de las
tuercas de las ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)
Bombillas
BombillasWTipo
Exterior
Luces antiniebla delanteras*19A
Intermitentes delanteros21B
Intermitentes traseros21B
Luces de marcha atrás16C
Luces de la matrícula5C
Interior
Luces de cortesía8C
Luces interiores (delanteras)/luces
individuales5C
Luz interior (trasera)8D
Luz del compartimiento de equipajes5C

5398-1. Especificaciones
RAV4-HV_OM_OM42A60S_(ES)
8
Especificaciones del vehículo

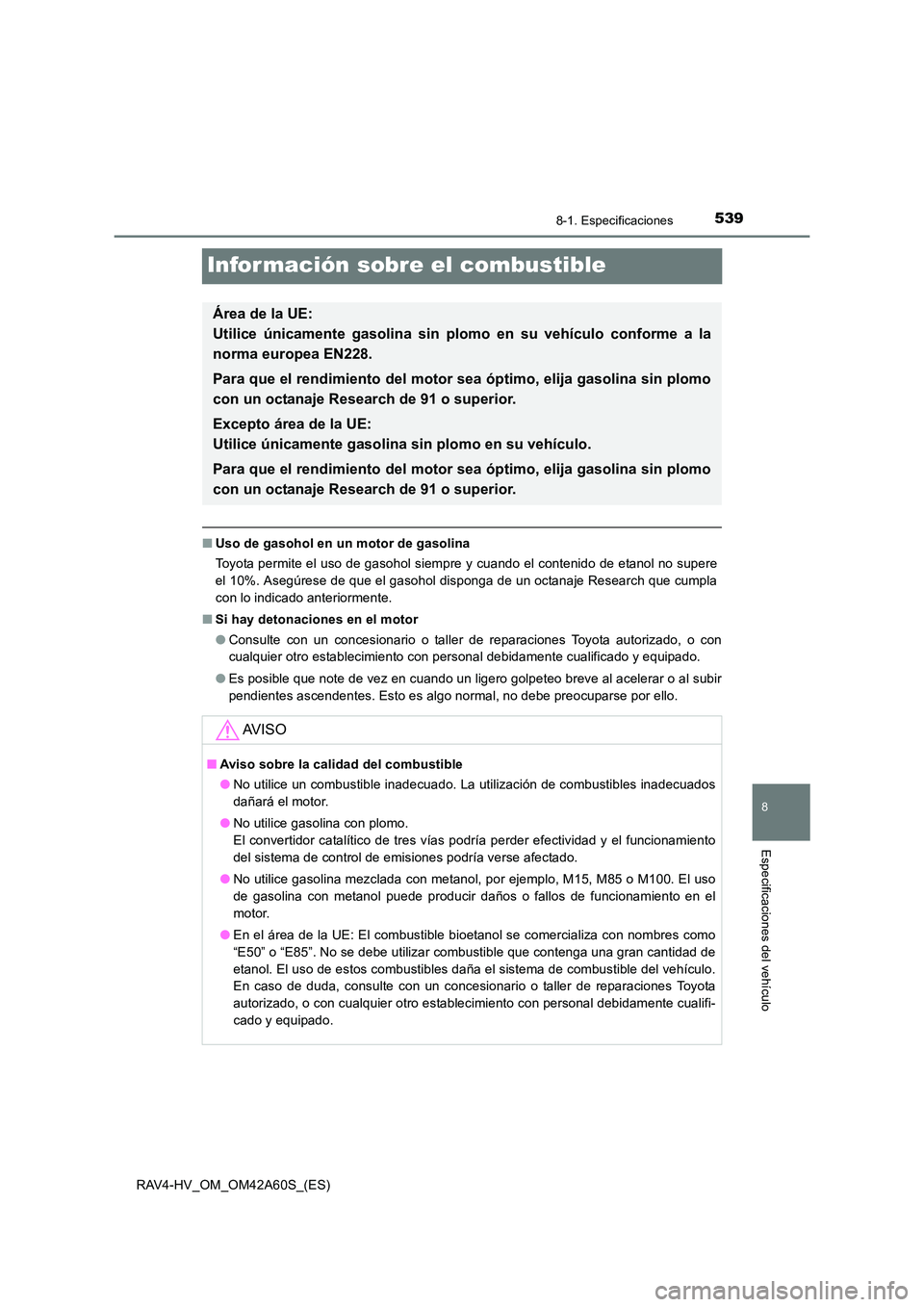

Infor mación sobre el combustible
■Uso de gasohol en un motor de gasolina
Toyota permite el uso de gasohol siempre y cuando el contenido de etanol no supere
el 10%. Asegúrese de que el gasohol disponga de un octanaje Research que cumpla
con lo indicado anteriormente.
■ Si hay detonaciones en el motor
●Consulte con un concesionario o taller de reparaciones Toyota autorizado, o con
cualquier otro establecimiento con personal debidamente cualificado y equipado.
● Es posible que note de vez en cuando un ligero golpeteo breve al acelerar o al subir
pendientes ascendentes. Esto es algo normal, no debe preocuparse por ello.
Área de la UE:
Utilice únicamente gasolina sin pl omo en su vehículo conforme a la
norma europea EN228.
Para que el rendimiento del motor sea óptimo, elija gasolina sin plomo
con un octanaje Research de 91 o superior.
Excepto área de la UE:
Utilice únicamente gasolina sin plomo en su vehículo.
Para que el rendimiento del motor sea óptimo, elija gasolina sin plomo
con un octanaje Research de 91 o superior.
AV I S O
■Aviso sobre la calidad del combustible
●No utilice un combustible inadecuado. La utilización de combustibles inadecuados
dañará el motor.
● No utilice gasolina con plomo.
El convertidor catalítico de tres vías podría perder efectividad y el funcionamiento
del sistema de control de emisiones podría verse afectado.
● No utilice gasolina mezclada con metanol, por ejemplo, M15, M85 o M100. El uso
de gasolina con metanol puede producir daños o fallos de funcionamiento en el
motor.
● En el área de la UE: El combustible bioetanol se comercializa con nombres como
“E50” o “E85”. No se debe utilizar combustible que contenga una gran cantidad de
etanol. El uso de estos combustibles daña el sistema de combustible del vehículo.
En caso de duda, consulte con un concesionario o taller de reparaciones Toyota
autorizado, o con cualquier otro establecimiento con personal debidamente cualifi-
cado y equipado.

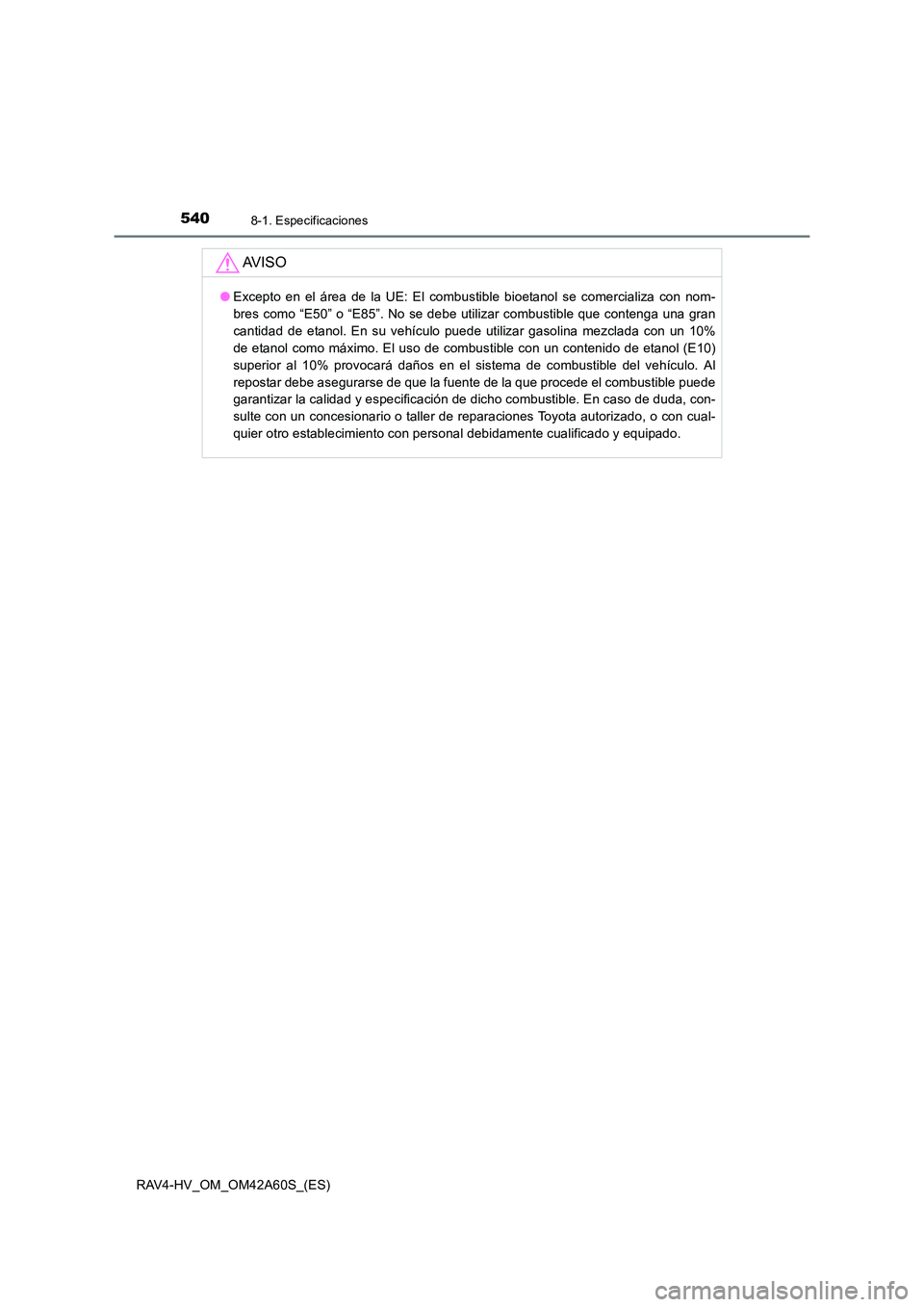

5408-1. Especificaciones
RAV4-HV_OM_OM42A60S_(ES)
AV I S O
●Excepto en el área de la UE: El combustible bioetanol se comercializa con nom-
bres como “E50” o “E85”. No se debe utilizar combustible que contenga una gran
cantidad de etanol. En su vehículo puede utilizar gasolina mezclada con un 10%
de etanol como máximo. El uso de combustible con un contenido de etanol (E10)
superior al 10% provocará daños en el sistema de combustible del vehículo. Al
repostar debe asegurarse de que la fuente de la que procede el combustible puede
garantizar la calidad y especificación de dicho combustible. En caso de duda, con-
sulte con un concesionario o taller de reparaciones Toyota autorizado, o con cual-
quier otro establecimiento con personal debidamente cualificado y equipado.
